LED Pinspot 2 - Machine à effet Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à effet – Projecteur LED
Marque	Chauvet
Modèle	LED Pinspot 2
Dimensions (L × l × H)	200 × 110 × 150 mm (7,87 × 4,33 × 5,90 po)
Poids	0,4 kg (0,8 lb)
Alimentation	100–240 VCA, 50/60 Hz, universelle
Courant de fonctionnement	0,1 A
Source lumineuse	1 LED blanche de 3 W
Durée de vie de la LED	50 000 heures
Angle de faisceau	5° (installé) ou 9° (inclus)
Éclairement @ 2 m	5 700 lux (5°) / 1 335 lux (9°)
Température externe max.	40 °C (104 °F)
Refroidissement	Convection
Indice de protection	Usage intérieur uniquement (IP non spécifié)
Contenu de la boîte	Projecteur, lentille supplémentaire (9°), jeu de 4 gélatines couleur, fixation de suspension, guide de référence rapide
Connectique	Cordon d'alimentation fixe (type selon région)
Sécurité	Ne pas ouvrir, ne pas regarder la source, utiliser un câble de sécurité en hauteur, ne pas brancher sur variateur
Entretien	Débrancher avant nettoyage ; utiliser un chiffon sec non abrasif
Usage	Professionnel, intérieur
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le fabricant

FOIRE AUX QUESTIONS - LED Pinspot 2 Chauvet

Comment remplacer la lentille du LED Pinspot 2 ?

Retirez la bague de retenue en tournant dans le sens antihoraire. Remplacez la lentille par la lentille de 9° fournie. Remettez impérativement la bague de retenue pour éviter que la lentille ne tombe en hauteur.

Puis-je utiliser un variateur (dimmer) avec ce projecteur ?

Non, ne branchez jamais ce projecteur sur un variateur ou un rhéostat. Cela pourrait endommager l'appareil et annuler la garantie.

Quel type de câble de sécurité est recommandé ?

Utilisez un câble de sécurité adapté, par exemple le modèle CH-05 de Chauvet. Passez-le dans le support de montage et attachez-le à une structure porteuse.

Comment installer les gélatines couleur ?

Retirez la bague de retenue pour accéder à la lentille. Placez la gélatine entre la lentille et la bague, puis revissez la bague. Assurez-vous qu'elle est bien fixée.

Quelle est la tension d'alimentation requise ?

L'appareil accepte une tension universelle de 100 à 240 VCA, 50/60 Hz. Il s'adapte automatiquement.

Puis-je utiliser ce projecteur en extérieur ?

Non, ce projecteur est conçu pour un usage intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures supérieures à 40 °C.

Quelle distance minimale de sécurité pour le regard ?

Ne regardez pas la source lumineuse à moins de 2,7 mètres (8,86 pieds). Au-delà, un regard prolongé est sans danger.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou liquides.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise est alimentée. Si le problème persiste, contactez un technicien qualifié. N'ouvrez jamais l'appareil vous-même.

Où trouver des pièces de rechange ?

Les pièces détachées (lentilles, gélatines) sont disponibles auprès de votre revendeur Chauvet ou du service après-vente. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI LED Pinspot 2 Chauvet

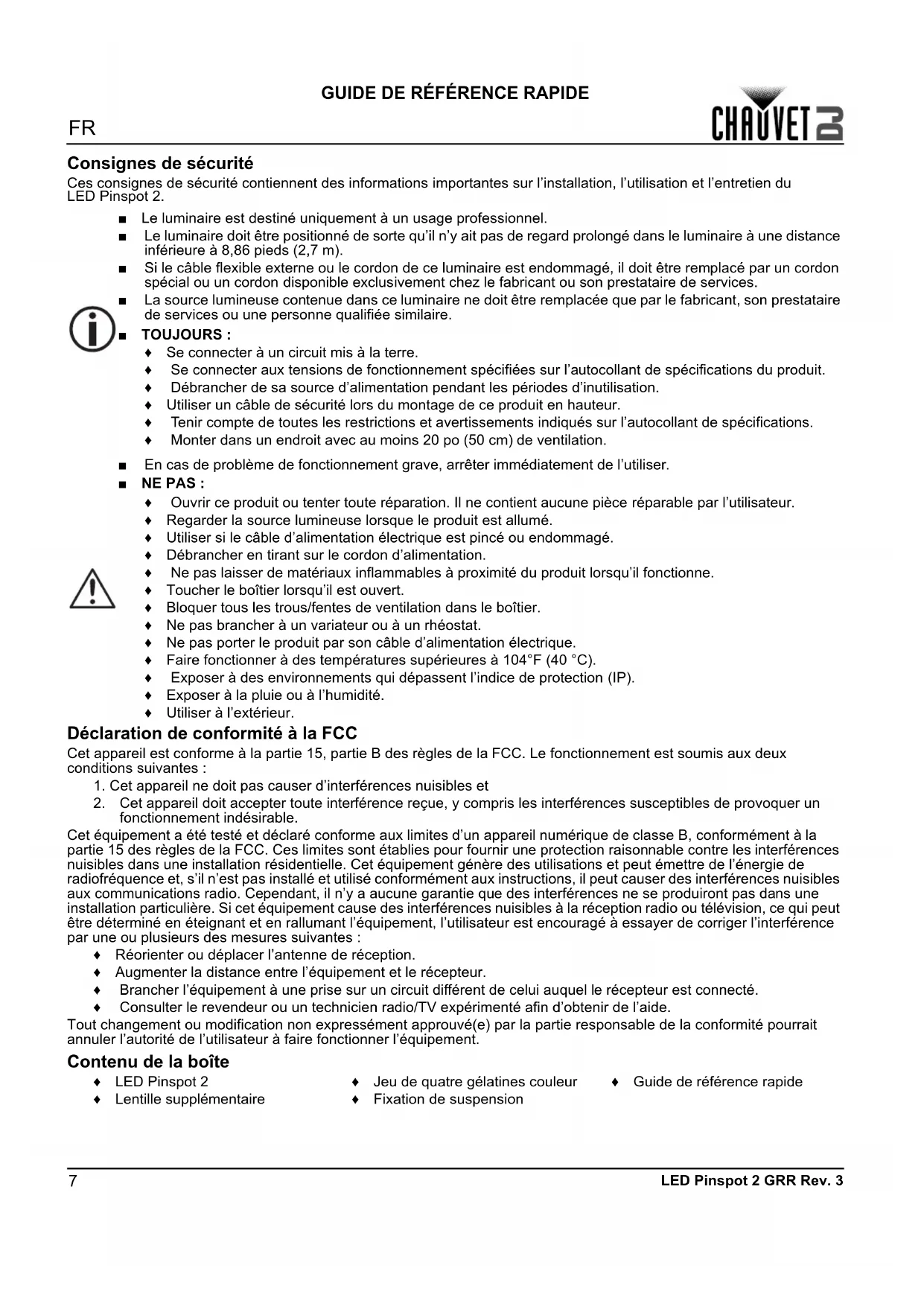

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien du LED Pinspot 2.

■ Le luminaire est destiné uniquement à un usage professionnel.
■ Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 8,86 pieds (2,7 m).
Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

TOUJOURS :

♦ Se connecter à un circuit mis à la terre.
♦ Se connecter aux tensions de fonctionnement spécifiées sur l'autocollant de spécifications du produit.
♦ Débrancher de sa source d'alimentation pendant les périodes d'inutilisation.
♦ Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
♦ Tenir compte de toutes les restrictions et avertissements indiqués sur l'autocollant de spécifications.
♦ Monter dans un endroit avec au moins 20 po (50 cm) de ventilation.

■ En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

■ NE PAS :

♦ Ouvrir ce produit ou tenter toute réparation. Il ne contient aucune pièce réparable par l'utilisateur.
♦ Regarder la source lumineuse lorsque le produit est allumé.
♦ Utiliser si le câble d'alimentation électrique est pincé ou endommagé.
♦ Débrancher en tirant sur le cordon d'alimentation.
♦ Ne pas laisser de matériaux inflammables à proximité du produit lorsqu'il fonctionne.
♦ Toucher le boîtier lorsqu'il est ouvert.
♦ Bloquer tous les trous/fentes de ventilation dans le boîtier.
♦ Ne pas brancher à un variateur ou à un rhéostat.
♦ Ne pas porter le produit par son câble d'alimentation électrique.
♦ Faire fonctionner à des températures supérieures à 104°F (40 °C).
♦ Exposer à des environnements qui dépassent l'indice de protection (IP).
♦ Exposer à la pluie ou à l'humidité.
♦ Utiliser à l'extérieur.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

♦ Réorienter ou déplacer l'antenne de réception.
♦ Augmenter la distance entre l’équipement et le récepteur.
♦ Brancher l’équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
♦ Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Contenu de la boîte

♦ LED Pinspot 2

♦ Lentille supplémentaire

♦ Jeu de quatre gélatines couleur

♦ Fixation de suspension

♦ Guide de référence rapide

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

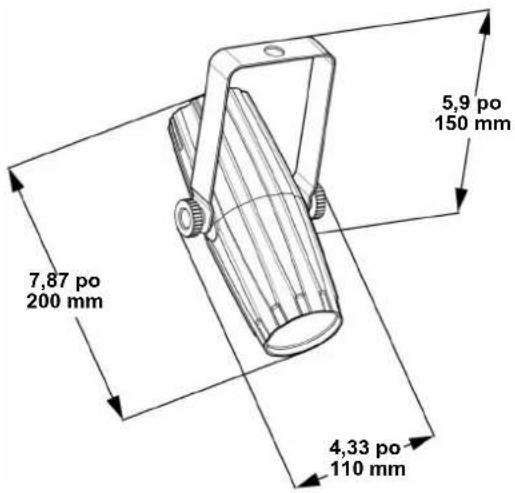

Dimensions de l'appareil

7,87 po 200 mm 5,9 po 150 mm 4,33 po 110 mm

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité.

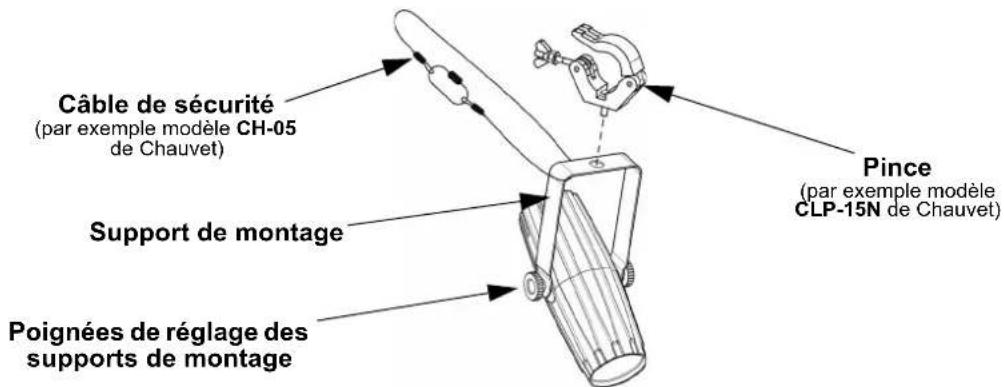

Schéma de Montage de l'Appareil

Câble de sécurité (par exemple modèle CH-05 de Chauvet) Support de montage Poignées de réglage des supports de montage Pince (par exemple modèle CLP-15N de Chauvet)

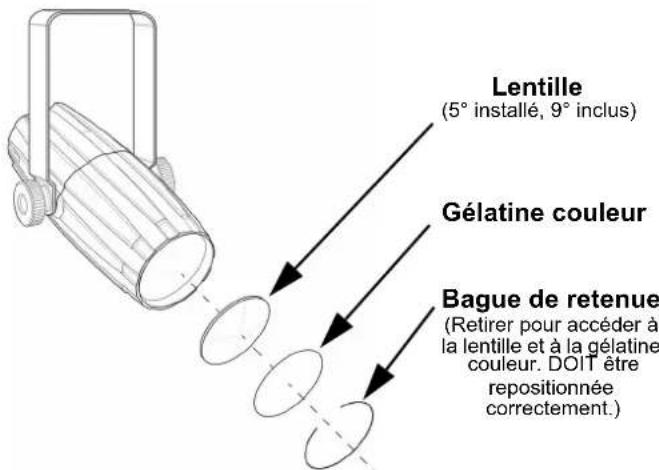

Lens Replacement

Lentille (5° installé, 9° inclus) Gélatine couleur Bague de retenue (Retirer pour accéder à la lentille et à la gélatine couleur. DOIT être repositionnée correctement.)

La lentille tombera si la bague de retenue n'est pas installée correctement. Cela pose un risque de sécurité pour le montage en hauteur.

Spécifications techniques

Dimensions et Poids

Longueur Largeur Hauteur Poids

200 mm (7,87 po) 110 mm (4,33 po) 150 mm (5,90 po) 0,4 kg (0,8 lb)

Remarque: Les dimensions en pouce sont arrondies.

Alimentation

Type d'alimentation Plage Sélection de tension

Commutation (interne) 100–240 VCA, 50/60 Hz Universelle

Paramètre 120 V, 60 Hz 230 V, 50 Hz

Courant de fonctionnement 0,1 A

0,1 A

E/S alimentation US/Canada UK/Monde Europe

Cordon d'alimentation fixe Edison (US)

Prise locale

Source lumineuse

Type	Couleur	Quantité	Alimentation	Courant	Durée de vie
LED	Blanc	1	3 W	700 mA	50 000 heures

Photométrie

Angle de faisceau Éclairement @ 2 m

5° (installé) 5 700 lux

9° (inclus) 1 335 lux

Thermique

Température externe maximum Système de refroidissement

40 °C (104 °F) Convection

Commande

Nom du produit	Code de l'article	Code UPC
LED Pinspot 2	07051488	781462218362
