LED Pinspot 2 - Macchina effetti Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina a effetto – Proiettore LED
Marca	Chauvet
Modello	LED Pinspot 2
Dimensioni (L × l × H)	200 × 110 × 150 mm (7,87 × 4,33 × 5,90 po)
Peso	0,4 kg (0,8 lb)
Alimentazione	100–240 VCA, 50/60 Hz, universale
Corrente di funzionamento	0,1 A
Sorgente luminosa	1 LED bianco da 3 W
Durata della vita del LED	50.000 ore
Angolo del fascio	5° (installato) o 9° (incluso)
Illuminamento @ 2 m	5.700 lux (5°) / 1.335 lux (9°)
Temperatura esterna max.	40 °C (104 °F)
Raffreddamento	Convezione
Grado di protezione	Solo per uso interno (IP non specificato)
Contenuto della confezione	Proiettore, lente aggiuntiva (9°), set di 4 gelatine colorate, staffa di sospensione, guida di riferimento rapido
Collegamenti	Cavo di alimentazione fisso (tipo secondo la regione)
Sicurezza	Non aprire, non guardare la fonte, utilizzare un cavo di sicurezza in altezza, non collegare a dimmer
Manutenzione	Scollegare prima della pulizia; utilizzare un panno asciutto non abrasivo
Utilizzo	Professionale, interno
Riparabilità	Nessuna parte riparabile dall'utente; contattare il produttore

Domande frequenti - LED Pinspot 2 Chauvet

Come sostituire la lente del LED Pinspot 2?

Rimuovere l'anello di fermo ruotando in senso antiorario. Sostituire la lente con la lente da 9° fornita. Rimettere obbligatoriamente l'anello di fermo per evitare che la lente cada dall'alto.

Posso usare un dimmer con questo proiettore?

No, non collegare mai questo proiettore a un dimmer o a un reostato. Ciò potrebbe danneggiare l'apparecchio e annullare la garanzia.

Quale tipo di cavo di sicurezza è consigliato?

Utilizzare un cavo di sicurezza adatto, ad esempio il modello CH-05 di Chauvet. Farlo passare nel supporto di montaggio e fissarlo a una struttura portante.

Come installare le gelatine colorate?

Rimuovere l'anello di fermo per accedere alla lente. Posizionare la gelatina tra la lente e l'anello, quindi riavvitare l'anello. Assicurarsi che sia ben fissato.

Qual è la tensione di alimentazione richiesta?

L'apparecchio accetta una tensione universale da 100 a 240 VCA, 50/60 Hz. Si adatta automaticamente.

Posso usare questo proiettore all'esterno?

No, questo proiettore è progettato solo per uso interno. Non esporlo a pioggia, umidità o temperature superiori a 40 °C.

Qual è la distanza minima di sicurezza per lo sguardo?

Non guardare la sorgente luminosa a meno di 2,7 metri (8,86 piedi). Oltre, uno sguardo prolungato è sicuro.

Come pulire l'apparecchio?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti abrasivi o liquidi.

Cosa fare se l'apparecchio non si accende?

Verificare prima che il cavo di alimentazione sia correttamente collegato e che la presa sia alimentata. Se il problema persiste, contattare un tecnico qualificato. Non aprire mai l'apparecchio da soli.

Dove trovare pezzi di ricambio?

I pezzi di ricambio (lenti, gelatine) sono disponibili presso il rivenditore Chauvet o il servizio post-vendita. Utilizzare solo pezzi originali.

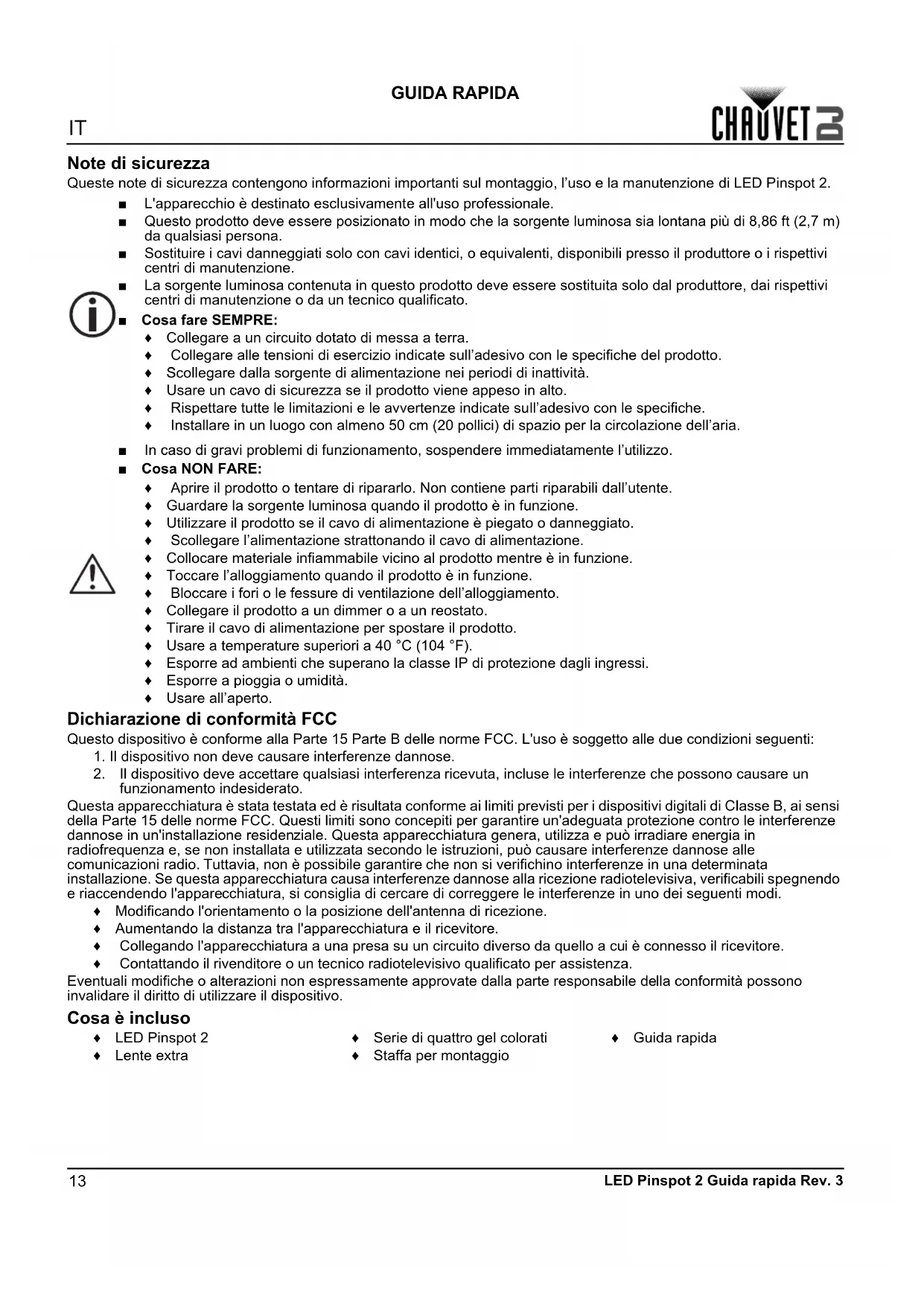

MANUALE UTENTE LED Pinspot 2 Chauvet

Queste note di sicurezza contengono informazioni importanti sul montaggio, l'uso e la manutenzione di LED Pinspot 2.

■ L'apparecchio è destinato esclusivamente all'uso professionale.
■ Questo prodotto deve essere posizionato in modo che la sorgente luminosa sia lontana più di 8,86 ft (2,7 m) da qualsiasi persona.
Sostituire i cavi danneggiati solo con cavi identici, o equivalenti, disponibili presso il produttore o i rispettivi centri di manutenzione.
La sorgente luminosa contenuta in questo prodotto deve essere sostituita solo dal produttore, dai rispettivi centri di manutenzione o da un tecnico qualificato.

■ Cosa fare SEMPRE:

♦ Collegare a un circuito dotato di messa a terra.
♦ Collegare alle tensioni di esercizio indicate sull'adesivo con le specifiche del prodotto.
♦ Scollegare dalla sorgente di alimentazione nei periodi di inattività.
◆ Usare un cavo di sicurezza se il prodotto viene appeso in alto.
♦ Rispettare tutte le limitazioni e le avvertenze indicate sull'adesivo con le specifiche.
◆ Installare in un luogo con almeno 50 cm (20 pollici) di spazio per la circolazione dell'aria.

In caso di gravi problemi di funzionamento, sospendere immediatamente l'utilizzo.

■ Cosa NON FARE:

♦ Aprire il prodotto o tentare di ripararlo. Non contiene parti riparabili dall'utente.
♦ Guardare la sorgente luminosa quando il prodotto è in funzione.
♦ Utilizzare il prodotto se il cavo di alimentazione è piegato o danneggiato.
♦ Scollegare l'alimentazione strattonando il cavo di alimentazione.
♦ Collocare materiale infiammabile vicino al prodotto mentre è in funzione.
♦ Toccare l'alloggiamento quando il prodotto è in funzione.
Bloccare i fori o le fessure di ventilazione dell'alloggiamento.
♦ Collegare il prodotto a un dimmer o a un reostato.
♦ Tirare il cavo di alimentazione per spostare il prodotto.
◆ Usare a temperature superiori a 40 °C (104 °F).
♦ Esporre ad ambienti che superano la classe IP di protezione dagli ingressi.
♦ Esporre a pioggia o umidità.
◆ Usare all'aperto.

Dichiarazione di conformità FCC

Questo dispositivo è conforme alla Parte 15 Parte B delle norme FCC. L'uso è soggetto alle due condizioni seguenti:

1. Il dispositivo non deve causare interferenze dannose.
2. Il dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che possono causare un funzionamento indesiderato.

Questa apparecchiatura è stata testata ed è risultata conforme ai limiti previsti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono concepiti per garantire un'adeguata protezione contro le interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non installata e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non è possibile garantire che non si verifichino interferenze in una determinata installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiotelevisiva, verificabili spegnendo e riaccendendo l'apparecchiatura, si consiglia di cercare di correggere le interferenze in uno dei seguenti modi.

♦ Modificando l'orientamento o la posizione dell'antenna di ricezione.
♦ Aumentando la distanza tra l'apparecchiatura e il ricevitore.
♦ Collegando l'apparecchiatura a una presa su un circuito diverso da quello a cui è connesso il ricevitore.
◆ Contattando il rivenditore o un tecnico radiotelevisivo qualificato per assistenza.

Eventuali modifiche o alterazioni non espressamente approvate dalla parte responsabile della conformità possono invalidare il diritto di utilizzare il dispositivo.

Cosa è incluso

LED Pinspot 2
♦ Lente extra

♦ Serie di quattro gel colorati
♦ Staffa per montaggio

♦ Guida rapida

Alimentazione CA

Questo prodotto è dotato di un alimentatore a commutazione automatica con tensione di ingresso compresa tra 100 e 240 V CA, 50/60 Hz.

Per evitare un consumo inutile e prolungare la durata del prodotto, in periodi di non utilizzo disconnetterlo completamente dall'alimentazione con l'interruttore o scollegando il cavo.

Dimensioni del prodotto

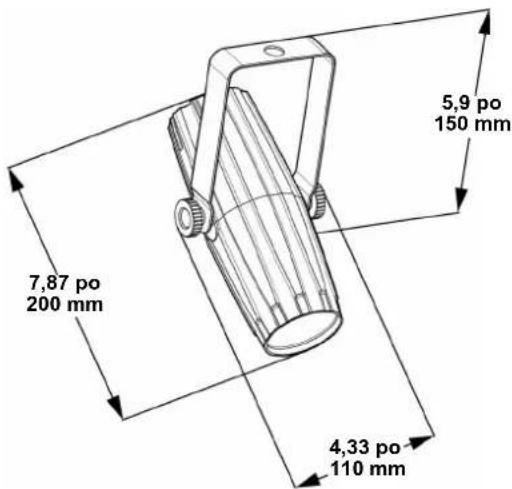

7,87 po 200 mm 5,9 po 150 mm 4,33 po 110 mm

Montaggio

Prima di montare l'unità, leggere le Note di sicurezza.

Schema di montaggio

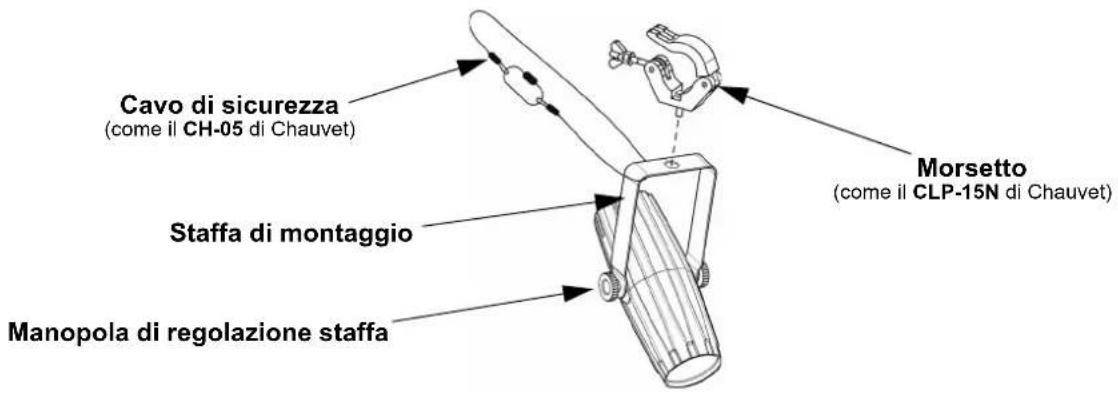

Cavo di sicurezza (come il CH-05 di Chauvet) Staffa di montaggio Manopola di regolazione staffa Morsetto (come il CLP-15N di Chauvet)

Sostituzione lente

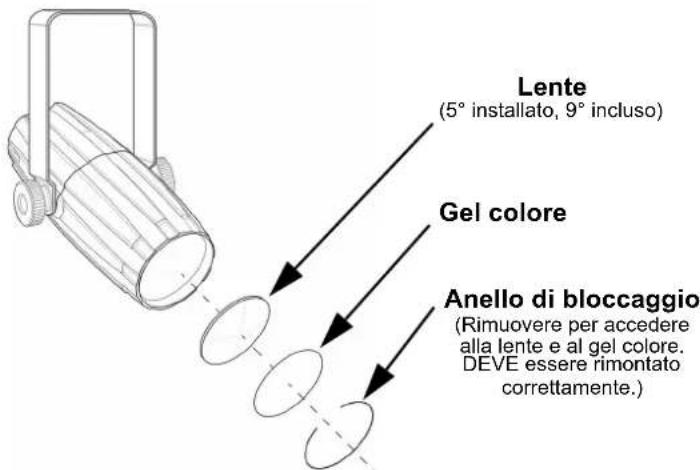

Lente (5° installato, 9° incluso) Gel colore Anello di bloccaggio (Rimuovere per accedere alla lente e al gel colore. DEVE essere rimontato correttamente.)

Se l'anello di bloccaggio non viene rimontato correttamente, la lente fuoriesce e cade creando pericolo in caso di montaggio sospeso.

Specifiche Tecniche

Dimensioni e Peso

Lunghezza Larghezza Altezza Peso

200 mm (7,87 po) 110 mm (4,33 po) 150 mm (5,90 po) 0,4 kg (0,8 lb)

Nota: le dimensioni in pollici sono state arrotondate.

Alimentazione

Tipo di alimentazione elettrica Range Selezione tensione

Commutazione 100–240 VCA, 50/60 Hz Commutazione automatica

Parametro 120 V, 60 Hz 230 V, 50 Hz

Consumo 6 W 7 W

Corrente di funzionamento

0,1 A

0,1 A

Ingresso/uscita alimentazione

US/Canada

Regno Unito/Resto del Mondo

Cavo di alimentazione fisso Edison (US)

Spina locale

Sorgente Luminosa

Tipo	Color	Quantità	Alimentazione	Corrente	Durata Nominale
LED	Bianco	1	3 W	700 mA	50000 ore

Fotometrici

Angolo a fascio	Illuminamento a 2 m
5° (installato)	5700 lux
9° (incluso)	1335 lux

Termico

Temp. esterna massima Raffreddamento
40 °C (104 °F)	Convezione

Ordinazione

Nome prodotto	Codice articolo	Numero UPC
LED Pinspot 2	07051488	781462218362
