LED Pinspot 2 - Máquina de efectos Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de efectos – Proyector LED
Marca	Chauvet
Modelo	LED Pinspot 2
Dimensiones (L × A × Al)	200 × 110 × 150 mm (7,87 × 4,33 × 5,90 pulgadas)
Peso	0,4 kg (0,8 lb)
Alimentación	100–240 VCA, 50/60 Hz, universal
Corriente de funcionamiento	0,1 A
Fuente de luz	1 LED blanca de 3 W
Vida útil del LED	50 000 horas
Ángulo del haz	5° (instalado) o 9° (incluido)
Iluminancia a 2 m	5 700 lux (5°) / 1 335 lux (9°)
Temperatura externa máx.	40 °C (104 °F)
Refrigeración	Convección
Índice de protección	Uso interior únicamente (IP no especificado)
Contenido de la caja	Proyector, lente adicional (9°), juego de 4 gelatinas de color, soporte de suspensión, guía de referencia rápida
Conectividad	Cable de alimentación fijo (tipo según región)
Seguridad	No abrir, no mirar la fuente, usar un cable de seguridad en altura, no conectar a un regulador
Mantenimiento	Desconectar antes de limpiar; usar un paño seco no abrasivo
Uso	Profesional, interior
Reparabilidad	Ninguna pieza reparable por el usuario; contactar al fabricante

Preguntas frecuentes - LED Pinspot 2 Chauvet

¿Cómo reemplazar la lente del LED Pinspot 2?

Retire el anillo de retención girando en sentido antihorario. Reemplace la lente por la lente de 9° incluida. Vuelva a colocar el anillo de retención obligatoriamente para evitar que la lente caiga desde altura.

¿Puedo usar un regulador (dimmer) con este proyector?

No, nunca conecte este proyector a un regulador o reóstato. Esto podría dañar el aparato y anular la garantía.

¿Qué tipo de cable de seguridad se recomienda?

Use un cable de seguridad adecuado, por ejemplo el modelo CH-05 de Chauvet. Páselo por el soporte de montaje y fíjelo a una estructura portante.

¿Cómo instalar las gelatinas de color?

Retire el anillo de retención para acceder a la lente. Coloque la gelatina entre la lente y el anillo, luego vuelva a enroscar el anillo. Asegúrese de que esté bien fijado.

¿Cuál es la tensión de alimentación requerida?

El aparato acepta una tensión universal de 100 a 240 VCA, 50/60 Hz. Se adapta automáticamente.

¿Puedo usar este proyector en exteriores?

No, este proyector está diseñado solo para uso interior. No lo exponga a la lluvia, la humedad o temperaturas superiores a 40 °C.

¿Cuál es la distancia mínima de seguridad para la vista?

No mire la fuente de luz a menos de 2,7 metros (8,86 pies). Más allá, la vista prolongada es segura.

¿Cómo limpiar el aparato?

Desconecte el aparato antes de limpiarlo. Use un paño suave y seco. No use productos abrasivos ni líquidos.

¿Qué hacer si el aparato no se enciende?

Primero verifique que el cable de alimentación esté correctamente conectado y que el enchufe tenga corriente. Si el problema persiste, contacte a un técnico calificado. Nunca abra el aparato usted mismo.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto (lentes, gelatinas) están disponibles a través de su distribuidor Chauvet o del servicio posventa. Use solo piezas originales.

MANUAL DE USUARIO LED Pinspot 2 Chauvet

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento de LED Pinspot 2.

■ La luminaria es solamente para uso profesional.
■ La luminaria debe colocarse de forma que no se prevea mirar fijamente hacia ella a una distancia inferior a 2,7 m (8,86 pies).
■ Si el cable flexible externo de esta luminaria está dañado, debe ser reemplazado por un cable especial disponible exclusivamente del fabricante o su representante de servicio.
La fuente de luz contenida en esta luminaria solo debe ser reemplazada por el fabricante, su representante de servicio o una persona calificada similar.

SIEMPRE:

♦ Conecte a un circuito con toma de tierra.
♦ Conecte a las tensiones de funcionamiento indicadas en la etiqueta de especificaciones del producto.
♦ Desconecte de su fuente de alimentación durante los periodos de inactividad.
♦ Utilice un cable de seguridad cuando lo cuelgue por encima de la cabeza.
♦ Respete todas las restricciones y advertencias que figuran en la etiqueta de especificaciones.
♦ Monte en un lugar con al menos 50 cm (20 pulg.) de espacio de ventilación.

■ En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

■ NO HACER:

Abrir este producto o intentar cualquier reparación. No contiene piezas que puedan ser reparadas por el usuario.
◆ Mirar a la fuente de luz cuando el producto esté encendido.
◆ Utilizarlo si el cable de alimentación está doblado o dañado.
♦ Desconectarlo tirando del cable de alimentación.
♦ Dejar materiales inflamables cerca del producto cuando esté en funcionamiento.
♦ Tocar la carcasa cuando esté encendido.
♦ Bloquear los orificios/ranuras de ventilación de la carcasa.
♦ Conectar a un atenuador o a un reostato.
♦ Transportar el producto tirando de su cable de alimentación.
♦ Utilizarlo a temperaturas superiores a 40 °C (104 °F).
♦ Exponerlo a entornos que superen el índice de protección de ingreso (IP).
♦ Exponerlo a la lluvia o a la humedad.
◆ Utilizarlo en el exterior.

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 Parte B de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

♦ Reorientar o reubicar la antena receptora.
◆ Aumentar la separación entre el equipo y el receptor.
♦ Conectar el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
- Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cualquier cambio o modificación que no esté expresamente aprobado por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Qué se incluye

LED Pinspot 2
♦ Lente extra

♦ Juego de cuatro geles de coloreados

♦ Soporte para colgar

♦ Guía de referencia rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

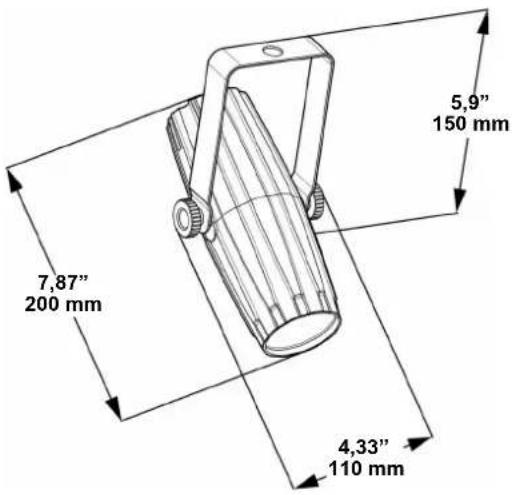

Product Dimensions

7,87" 200 mm 5,9" 150 mm 4,33" 110 mm

Mounting

Antes de montar este producto, lea las Notas de seguridad.

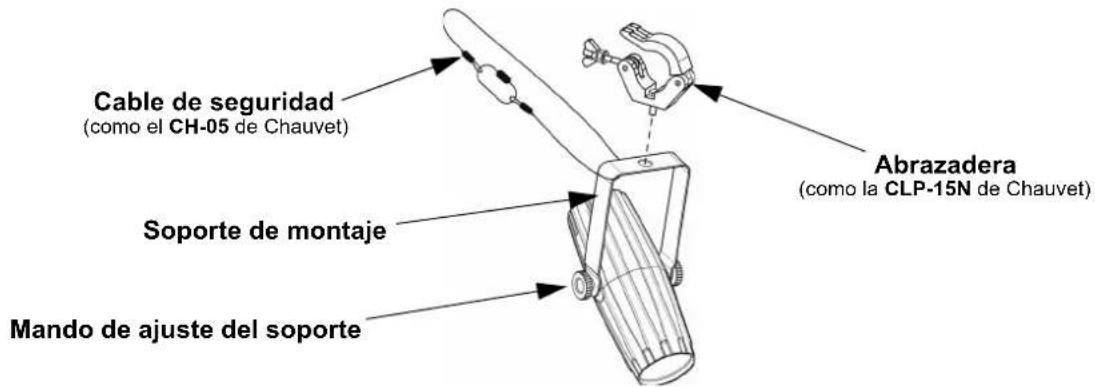

Mounting Diagram

Cable de seguridad (como el CH-05 de Chauvet) Soporte de montaje Mando de ajuste del soporte Abrazadera (como la CLP-15N de Chauvet)

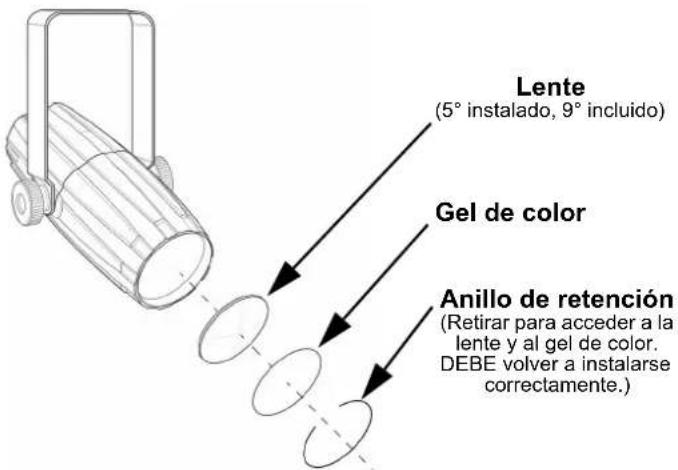

Sustitución del lente

Lente (5° instalado, 9° incluido) Gel de color Anillo de retención (Retirar para acceder a la lente y al gel de color. DEBE volver a instalarse correctamente.)

Si el anillo de retención no está instalado correctamente, la lente se caerá. Esto origina un problema de seguridad cuando se monta en altura.

Especificaciones Técnicas

Dimensiones y Peso

Longitud Anchura Altura Peso

200 mm (7,87") 110 mm (4,33") 150 mm (5,90") 0,4 kg (0,8 lb)

Note: las dimensiones en pulgadas están redondeadas.

Alimentación

Tipo de fuente de alimentación Rango Selección de tensión

Conmutación (interna) 100–240 VCA, 50/60 Hz Detección automática (autorango)

Parámetro 120 V, 60 Hz 230 V, 50 Hz

Consumo 6,0 W	7,0 W
Corriente de funcionamiento	0,1 A	0,1 A

E/S alimentación US/Canadá UK/Mundial

Cable de alimentación fijo

Edison (EE. UU.)

Enchufe local

Fuente de Luz

Tipo	Color	Cantidad	Alimentación	Intensidad	Duración
LED	Blanco	1	3 W	700 mA	50.000 horas

Fotometría

Ángulo de haz	Iluminancia a 2 m
5° (instalado)	5.700 lux
9° (incluido)	1.335 lux

Térmico

Temp. externa máxima	Refrigeración
40 °C (104 °F)	Convección

Pedidos

Nombre de producto	Código de artículo	Número UPC
LED Pinspot 2	07051488	781462218362
