Producttype	Effectmachine – LED-projector
Merk	Chauvet
Model	LED Pinspot 2
Afmetingen (L × B × H)	200 × 110 × 150 mm (7,87 × 4,33 × 5,90 inch)
Gewicht	0,4 kg (0,8 lb)
Voeding	100–240 VAC, 50/60 Hz, universeel
Bedrijfsstroom	0,1 A
Lichtbron	1 witte LED van 3 W
Levensduur LED	50.000 uur
Bundelhoek	5° (geïnstalleerd) of 9° (inbegrepen)
Verlichtingssterkte op 2 m	5.700 lux (5°) / 1.335 lux (9°)
Max. omgevingstemperatuur	40 °C (104 °F)
Koeling	Convectie
Beschermingsgraad	Alleen voor binnen gebruik (IP niet gespecificeerd)
Inhoud van de doos	Projector, extra lens (9°), set van 4 kleurgels, ophangbevestiging, snelle referentiegids
Aansluitingen	Vast stroomsnoer (type afhankelijk van regio)
Veiligheid	Niet openen, niet in de lichtbron kijken, veiligheidskabel gebruiken bij ophanging, niet aansluiten op dimmer
Onderhoud	Loskoppelen voor reiniging; gebruik een droge, niet-schurende doek
Gebruik	Professioneel, binnen
Repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met de fabrikant

Veelgestelde vragen - LED Pinspot 2 Chauvet

Hoe vervang ik de lens van de LED Pinspot 2?

Verwijder de borgring door tegen de klok in te draaien. Vervang de lens door de meegeleverde 9° lens. Plaats de borgring terug om te voorkomen dat de lens van hoogte valt.

Kan ik een dimmer gebruiken met deze projector?

Nee, sluit deze projector nooit aan op een dimmer of regelweerstand. Dit kan het apparaat beschadigen en de garantie doen vervallen.

Welk type veiligheidskabel wordt aanbevolen?

Gebruik een geschikte veiligheidskabel, bijvoorbeeld het model CH-05 van Chauvet. Leid deze door de montagebeugel en bevestig hem aan een draagconstructie.

Hoe installeer ik de kleurgels?

Verwijder de borgring om bij de lens te komen. Plaats de gel tussen de lens en de ring, draai de ring vervolgens weer vast. Zorg dat deze goed vastzit.

Wat is de benodigde voedingsspanning?

Het apparaat accepteert een universele spanning van 100 tot 240 VAC, 50/60 Hz. Het past zich automatisch aan.

Kan ik deze projector buitenshuis gebruiken?

Nee, deze projector is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen, vocht of temperaturen boven 40 °C.

Wat is de minimale veilige kijkafstand?

Kijk niet in de lichtbron op minder dan 2,7 meter (8,86 voet). Daarbuiten is langdurig kijken veilig.

Hoe reinig ik het apparaat?

Koppel het apparaat los voor reiniging. Gebruik een zachte, droge doek. Gebruik geen schurende of vloeibare producten.

Wat te doen als het apparaat niet aangaat?

Controleer eerst of het stroomsnoer goed is aangesloten en of het stopcontact stroom krijgt. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde technicus. Open het apparaat nooit zelf.

Waar vind ik reserveonderdelen?

Reserveonderdelen (lenzen, gels) zijn verkrijgbaar bij uw Chauvet-dealer of de klantenservice. Gebruik alleen originele onderdelen.

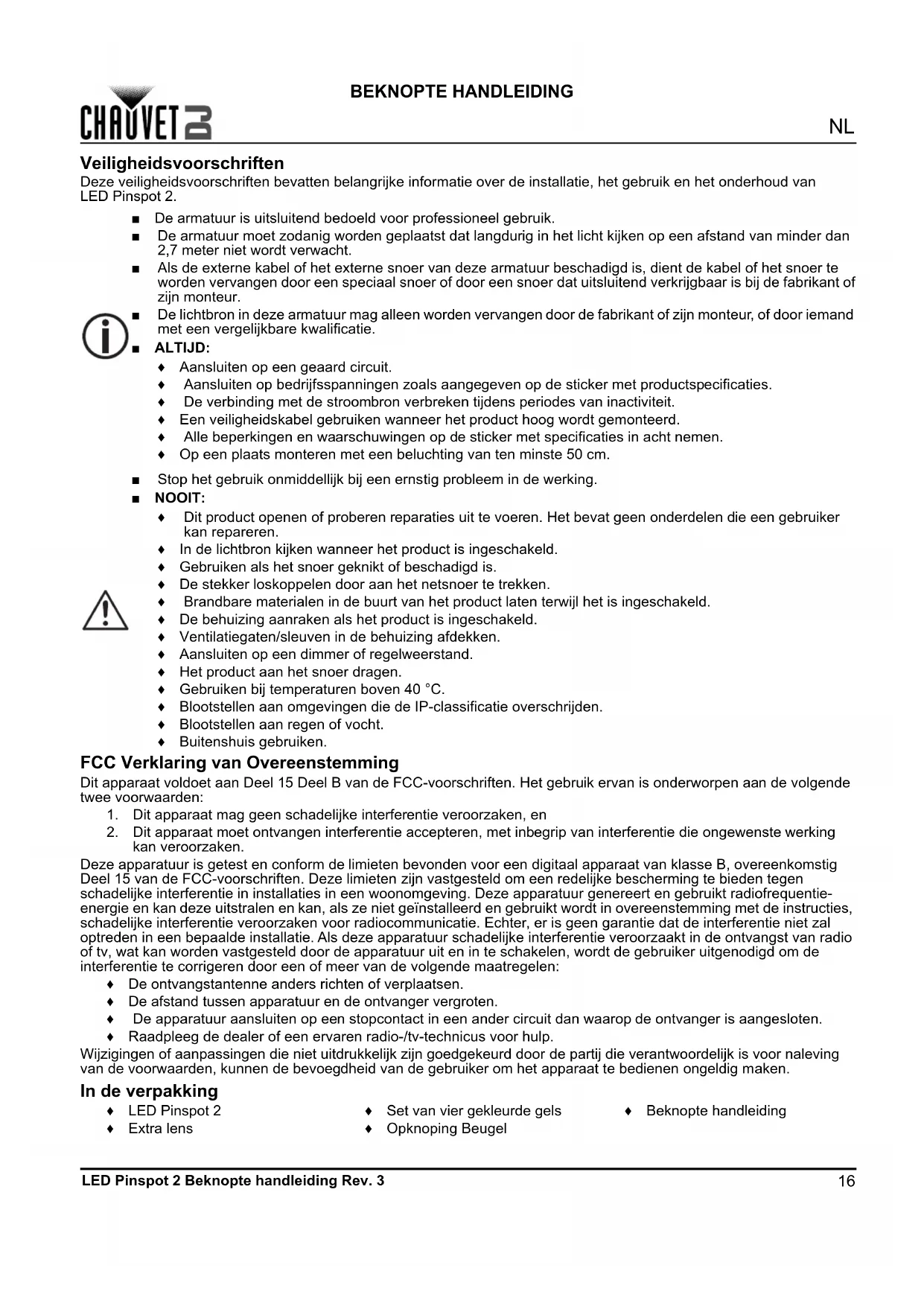

GEBRUIKSAANWIJZING LED Pinspot 2 Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van LED Pinspot 2.

■ De armatuur is uitsluitend bedoeld voor professioneel gebruik.
■ De armatuur moet zodanig worden geplaatst dat langdurig in het licht kijken op een afstand van minder dan 2,7 meter niet wordt verwacht.
■ Als de externe kabel of het externe snoer van deze armatuur beschadigd is, dient de kabel of het snoer te worden vervangen door een speciaal snoer of door een snoer dat uitsluitend verkrijgbaar is bij de fabrikant of zijn monteur.

■ De lichtbron in deze armatuur mag alleen worden vervangen door de fabrikant of zijn monteur, of door iemand met een vergelijkbare kwalificatie.

■ ALTIJD:

♦ Aansluiten op een geaard circuit.
♦ Aansluiten op bedrijfsspanningen zoals aangegeven op de sticker met productspecificaties.
♦ De verbinding met de stroombron verbreken tijdens periodes van inactiviteit.
♦ Een veiligheidskabel gebruiken wanneer het product hoog wordt gemonteerd.
♦ Alle beperkingen en waarschuwingen op de sticker met specificaties in acht nemen.
♦ Op een plaats monteren met een beluchting van ten minste 50 cm.

■ Stop het gebruik onmiddellijk bij een ernstig probleem in de werking.

■ NOOIT:

• Dit product openen of proberen reparaties uit te voeren. Het bevat geen onderdelen die een gebruiker kan repareren.
  In de lichtbron kijken wanneer het product is ingeschakeld.
  ♦ Gebruiken als het snoer geknikt of beschadigd is.
  ♦ De stekker loskoppelen door aan het netsnoer te trekken.
  Brandbare materialen in de buurt van het product laten terwijl het is ingeschakeld.
  ♦ De behuizing aanraken als het product is ingeschakeld.
  ♦ Ventilatiegaten/sleuven in de behuizing afdekken.
  ♦ Aansluiten op een dimmer of regelweerstand.
  ♦ Het product aan het snoer dragen.
  ♦ Gebruiken bij temperaturen boven 40 °C.
  ◆ Blootstellen aan omgevingen die de IP-classificatie overschrijden.
  ♦ Blootstellen aan regen of vocht.
  ◆ Buitenshuis gebruiken.

FCC Verklaring van Overeenstemming

Dit apparaat voldoet aan Deel 15 Deel B van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet ontvangen interferentie accepteren, met inbegrip van interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en conform de limieten bevonden voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-voorschriften. Deze limieten zijn vastgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie in installaties in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, als ze niet geïnstalleerd en gebruikt wordt in overeenstemming met de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Echter, er is geen garantie dat de interferentie niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt in de ontvangst van radio of tv, wat kan worden vastgesteld door de apparatuur uit en in te schakelen, wordt de gebruiker uitgenodigd om de interferentie te corrigeren door een of meer van de volgende maatregelen:

♦ De ontvangstantenne anders richten of verplaatsen.
♦ De afstand tussen apparatuur en de ontvanger vergroten.
De apparatuur aansluiten op een stopcontact in een ander circuit dan waarop de ontvanger is aangesloten.
♦ Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving van de voorwaarden, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

In de verpakking

LED Pinspot 2

Extra lens

♦ Set van vier gekleurde gels

♦ Opknoping Beugel

♦ Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

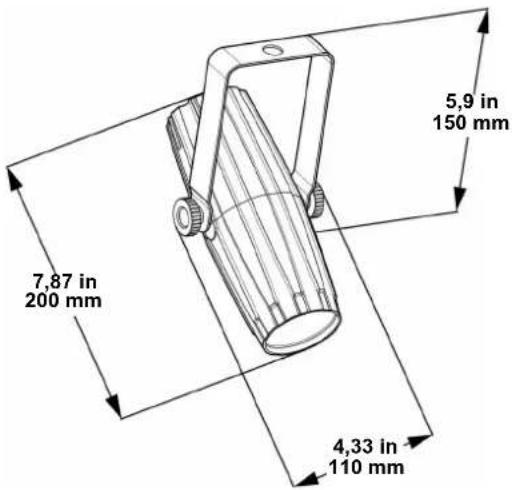

Productafmetingen

7,87 in 200 mm 5,9 in 150 mm 4,33 in 110 mm

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften.

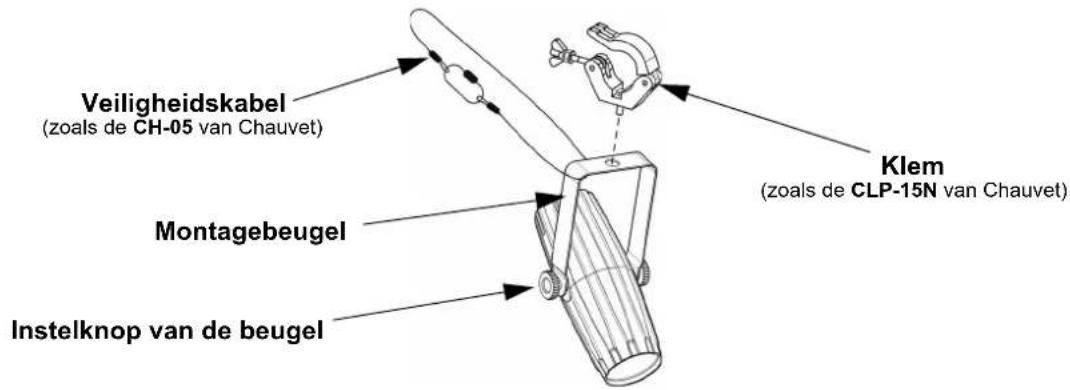

Montagediagram van het product

Veiligheidskabel (zoals de CH-05 van Chauvet) Klem (zoals de CLP-15N van Chauvet) Montagebeugel Instelknop van de beugel

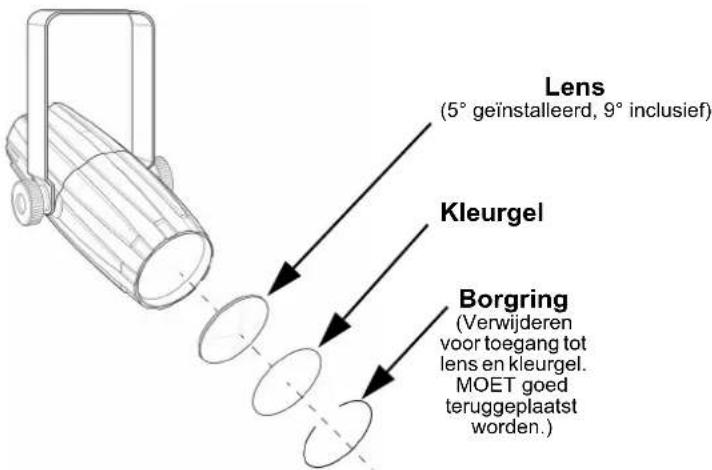

Vervanging van de lens

Lens (5° geïnstalleerd, 9° inclusief) Kleurgel Borgring (Verwijderen voor toegang tot lens en kleurgel. MOET goed teruggeplaatst worden.)

Als de borgring niet juist is geïnstalleerd zal de lens eruit vallen. Dit creëert een gevaar voor montage boven het hoofd.

Technische Specificaties

Afmetingen en Gewicht

Lengte Breedte Hoogte Gewicht

200 mm (7,87 in) 110 mm (4,33 in) 150 mm (5,90 in) 0,4 kg (0,8 lb)

Let op: Afmetingen in inches zijn afgerond.

Vermogen

Type Voeding Bereik Voltage Selectie

Schakelend 100–240 V, 50/60 Hz Automatisch wisselend bereik

Parameter 120 V, 60 Hz 230 V, 50 Hz

Consumptie 6 W	7 W
Bedrijfsstroom	0,1 A	0,1 A

Power I/O	US/Canada	UK/ Wereldwijd
st stroomsnoer	Edison (US)	Lokale stekker

Lichtbron

Type	Kleur	Aantal	Vermogen	Stroomsterkte	Levensduur
LED	Wit	1	3 W	700 mA	50.000 uur

Photometrics

Stralingshoek	Verlichting @ 2 m
5° (geïnstalleerd)	5.700 lux
9° (inclusief)	1.335 lux

Thermaal

Maximum Externe. Temp.	Koeling
40 °C (104 °F)	Convectie

Bestellen

Product Naam	Item Code	UPC Nummer
LED Pinspot 2	07051488	781462218362
