Producttype	LED-effectmachine (projector)
Merk	Chauvet
Model	EVE P100 WW
Voeding	100-240 VAC, 50/60 Hz (universeel)
DMX-modi	1, 2 en 4 kanalen
Automatische programma's	3 programma's (P1-P3) met snelheidsregeling
Geluidsgestuurde modus	2 programma's (Snd1, Snd2) met gevoeligheidsregeling
Dimmer	0-100% (DMX-waarde 0-255)
Stroboscoop	Ja, instelbaar van langzaam naar snel
Dimsnelheid	Uit, snel, gemiddeld, langzaam (instelbaar)
Connectiviteit	Bekabelde DMX, draadloze D-Fi USB
Elektrische doorlus	Mogelijk (raadpleeg de handleiding voor het maximum aantal)
Beschermingsgraad	IP20 (alleen binnenshuis)
Maximale omgevingstemperatuur	40 °C (104 °F)
Zekering	Vervangbaar, gebruik een zekering van hetzelfde type en vermogen
Inhoud van de doos	EVE P-100 WW, lenzen en gelatinehouder, netsnoer, garantiekaart, referentiehandleiding
Veiligheid	Aarding verplicht, gebruik een veiligheidskabel, stel de ogen niet bloot aan de lichtbron, uitschakelen voor onderhoud, niet openen
Garantie	Beperkt, zie voorwaarden op de Chauvet-website

Veelgestelde vragen - EVE P100 WW Chauvet

Hoe stel ik de DMX-modus in op de EVE P100 WW?

Gebruik de knoppen op het bedieningspaneel om door het menu te navigeren naar de optie DMX-modus. Selecteer het aantal kanalen (1, 2 of 4) volgens uw configuratie. Bevestig met de knop Enter.

Hoe gebruik ik de master/slave-modus?

Sluit de projectoren in serie aan via DMX. Stel het masterapparaat in op Master-modus en de slaves op Slave-modus (meestal via DMX-adresinstelling). Raadpleeg de handleiding voor exacte configuratiedetails.

Hoe vervang ik de zekering van de EVE P100 WW?

Koppel het apparaat los. Gebruik een platte schroevendraaier om de zekeringhouder los te maken en verwijder deze. Vervang de doorgebrande zekering door een zekering van hetzelfde type en vermogen. Plaats de zekeringhouder terug en sluit het apparaat weer aan.

Wat is de maximale omgevingstemperatuur tijdens gebruik?

De maximale omgevingstemperatuur is 40 °C (104 °F). Laat het apparaat niet werken bij hogere temperaturen om oververhitting te voorkomen.

Kan ik de EVE P100 WW buitenshuis gebruiken?

Nee, dit apparaat is alleen ontworpen voor gebruik binnenshuis (beschermingsgraad IP20). Stel het niet bloot aan regen, vocht of buitenomstandigheden.

Hoe sluit ik de D-Fi USB-module aan?

Stel de DIP-schakelaar in op het gewenste kanaal (ontvangst/verzending). Sluit de D-Fi USB-module aan op de USB-poort van het apparaat. Configureer de persoonlijkheid en het DMX-adres via het menu. Merk op dat na aansluiting de bekabelde en handmatige bediening wordt uitgeschakeld zolang de module is aangesloten.

Welke DMX-modi zijn er beschikbaar?

De EVE P100 WW biedt drie DMX-modi: 1 kanaal (dimmer), 2 kanalen (dimmer + stroboscoop) en 4 kanalen (dimmer, stroboscoop/snelheid, automatische programma's, dimsnelheid).

Hoe reinig ik de EVE P100 WW?

Koppel het apparaat altijd los voor het reinigen. Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik geen vloeibare of schurende producten. Zorg ervoor dat de ventilatiesleuven niet geblokkeerd zijn.

Hoe kan ik meerdere EVE P100 WW aan elkaar koppelen?

Sluit de apparaten in serie aan via DMX-kabels. Raadpleeg voor elektrische doorlus de handleiding of het label op het apparaat voor het maximale aantal apparaten dat kan worden doorgelust op 120 V of 240 V.

Wat te doen bij een storing van de EVE P100 WW?

Schakel het apparaat onmiddellijk uit en haal de stekker eruit. Controleer de aansluitingen, de zekering en de DMX-configuratie. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning van Chauvet via de website www.chauvetdj.com of uw lokale dealer.

GEBRUIKSAANWIJZING EVE P100 WW Chauvet

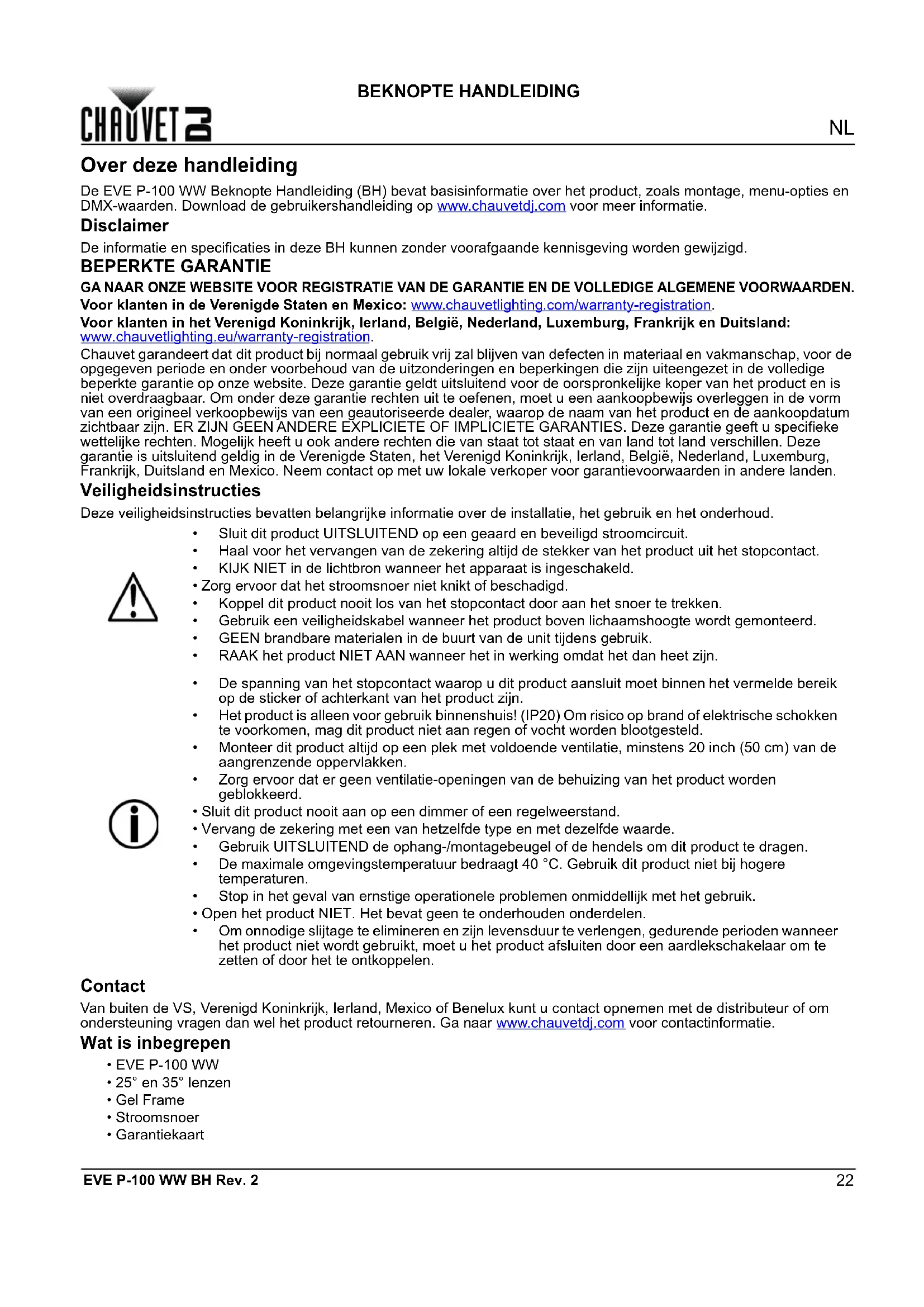

Over deze handleiding

De EVE P-100 WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
  • Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

• Sluit dit product nooit aan op een dimmer of een regelweerstand.
• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetdj.com voor contactinformatie.

Wat is inbegrepen

• EVE P-100 WW
- 25° en 35° lenzen
- Gel Frame
- Stroomsnoer
- Garantiekaart

• Beknopte handleiding

Om te beginnen

Pak uw EVE P-100 WW uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Voor het maximale aantal EVE P-100 WW-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Gebruik een schroevendraaier met platte kop, maak de zekeringshouder los en trek hem er recht uit.
3. Verwijder de doorgebrande zekering uit de houder en vervang deze door een zekering van exact hetzelfde type en vermogen.
4. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Montagediagram

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Modus Programmeerniveaus Beschrijving
DMX-Modus	1-CH	als DMX+5-12	1-kanaals DMX-modus
	2-CH 2-kanaals DMX-modus
	4-CH 4-kanaals DMX-modus
Programma's P-- P 1–3 Automatische programma's 1–3
Snelheid	S--	S 1–100	Programmasnelheid
Geluidsactief	Snd	Snd1–2	Geluidsactieve programma
Geluids-gevoeligheid	SenS	u 0–100	Geluidsgevoeligheid
Dimmer	U--	d 0–255	0–100%
Dimmer Speed dIM		OFF	Instellingen dimmersnelheid: af, snel, midden of langzaam
		dIM1
		dIM2
		dIM3
Temperatuur	teMP	--	Geeft de huidige temperatuur in °C weer

DMX-koppeling

De EVE P-100 WW kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 509.

Master/slave-verbinding

De EVE P-100 WW maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

D-Fi USB-connectiviteit

De EVE P-100 WW kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding.

WAARSCHUWING! NIETS anders dan een D-Fi USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX en handmatige DMX-bediening/menuknoppen zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:

1. D-Fi USB
2. Bedrade DMX
3. Handmatige digitale display/menuknoppen

DMX-waarden

4-CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000		⇔ 255 0–100%
2	Stroboscoop (wanneer K 3 000 ⇔ 031 is)	000 ⇔ 015 Geen functie
		016 ⇔ 255 Langzaam tot snel-stroboscoop
	Programmasnelheid (wanneer K 3 032 ⇔ 223 is)	000 ⇔ 255 Lage tot hoge snelheid
	Geluidsgevoeligheid (wanneer K 3 224 ⇔ 255 is)	000 ⇔ 010 Gevoeligheid uit
		011 ⇔ 255 Lage tot hoge gevoeligheid
3	Automatische programma's	000 ⇔ 031 Geen functie
		032 ⇔ 095 0–100%
		096 ⇔ 159 100–0%
		160 ⇔ 223 100–0–100%
		224 ⇔ 240	Geluidsactieve programma 1
		241 ⇔ 255	Geluidsactieve programma 2
4 Dimmersnelheid		000 ⇔ 051 Dimmersnelheid ingesteld vanaf het display
		052 ⇔ 101 Dimmer snelheidsmodus uit
		102 ⇔ 152 Dimmer snelheidsmodus 1 snel
		153 ⇔ 203 Dimmer snelheidsmodus 2 middelhoog
		204 ⇔ 255 Dimmer snelheidsmodus 3 langzaam

2-CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000	⇔ 255 0–100%
2 Stroboscoop	000 ⇔ 015 Geen functie
	016 ⇔ 255 Langzaam tot snel-stroboscoop

1-CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000	⇔ 255 0–100%
