Type de produit	Machine à effet LED (projecteur)
Marque	Chauvet
Modèle	EVE P100 WW
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Modes DMX	1, 2 et 4 canaux
Programmes automatiques	3 programmes (P1-P3) avec réglage de vitesse
Mode son-activé	2 programmes (Snd1, Snd2) avec réglage de sensibilité
Gradateur	0-100% (valeur DMX 0-255)
Stroboscope	Oui, réglable de lent à rapide
Vitesse de gradation	Arrêt, rapide, moyen, lent (réglable)
Connectivité	DMX filaire, D-Fi USB sans fil
Chaînage électrique	Possible (consulter le manuel pour le nombre max)
Indice de protection	IP20 (intérieur uniquement)
Température ambiante max	40 °C (104 °F)
Fusible	Remplaçable, utiliser un fusible de même type et ampérage
Contenu de la boîte	EVE P-100 WW, lentilles et porte-gélatine, cordon d'alimentation, fiche de garantie, manuel de référence
Sécurité	Mise à la terre obligatoire, utiliser un câble de sécurité, ne pas exposer les yeux à la source lumineuse, débrancher avant entretien, ne pas ouvrir
Garantie	Limitée, voir conditions sur le site Chauvet

FOIRE AUX QUESTIONS - EVE P100 WW Chauvet

Comment régler le mode DMX sur l'EVE P100 WW ?

Utilisez les boutons du panneau de commande pour naviguer dans le menu jusqu'à l'option DMX Mode. Sélectionnez le nombre de canaux (1, 2 ou 4) selon votre configuration. Confirmez avec le bouton Enter.

Comment utiliser le mode maître/esclave ?

Connectez les projecteurs en série via DMX. Réglez l'appareil maître en mode Master et les esclaves en mode Slave (généralement par réglage d'adresse DMX). Consultez le manuel pour les détails exacts de configuration.

Comment remplacer le fusible de l'EVE P100 WW ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour desserrer le porte-fusible et retirez-le. Remplacez le fusible grillé par un fusible de même type et ampérage. Remettez le porte-fusible en place et rebranchez.

Quelle est la température ambiante maximale de fonctionnement ?

La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner l'appareil à des températures plus élevées pour éviter tout risque de surchauffe.

Puis-je utiliser l'EVE P100 WW en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement (indice de protection IP20). Ne l'exposez pas à la pluie, à l'humidité ou à des conditions extérieures.

Comment connecter le module D-Fi USB ?

Réglez l'interrupteur DIP sur le canal souhaité (réception/émission). Branchez le module D-Fi USB sur le port USB de l'appareil. Configurez la personnalité et l'adresse DMX via le menu. Notez qu'après branchement, le contrôle filaire et manuel est désactivé tant que le module est connecté.

Quels sont les modes DMX disponibles ?

L'EVE P100 WW propose trois modes DMX : 1 canal (gradateur), 2 canaux (gradateur + stroboscope) et 4 canaux (gradateur, stroboscope/vitesse, programmes automatiques, vitesse de gradation).

Comment nettoyer l'EVE P100 WW ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. Ne pas utiliser de produits liquides ou abrasifs. Assurez-vous que les fentes de ventilation ne sont pas obstruées.

Comment chaîner plusieurs EVE P100 WW entre eux ?

Connectez les appareils en série via des câbles DMX. Pour le chaînage électrique, consultez le manuel ou l'étiquette sur l'appareil pour connaître le nombre maximal d'appareils pouvant être chaînés sur 120 V ou 240 V.

Que faire en cas de dysfonctionnement de l'EVE P100 WW ?

Arrêtez immédiatement l'appareil et débranchez-le. Vérifiez les connexions, le fusible et la configuration DMX. Si le problème persiste, contactez le support technique Chauvet via le site www.chauvetdj.com ou votre revendeur local.

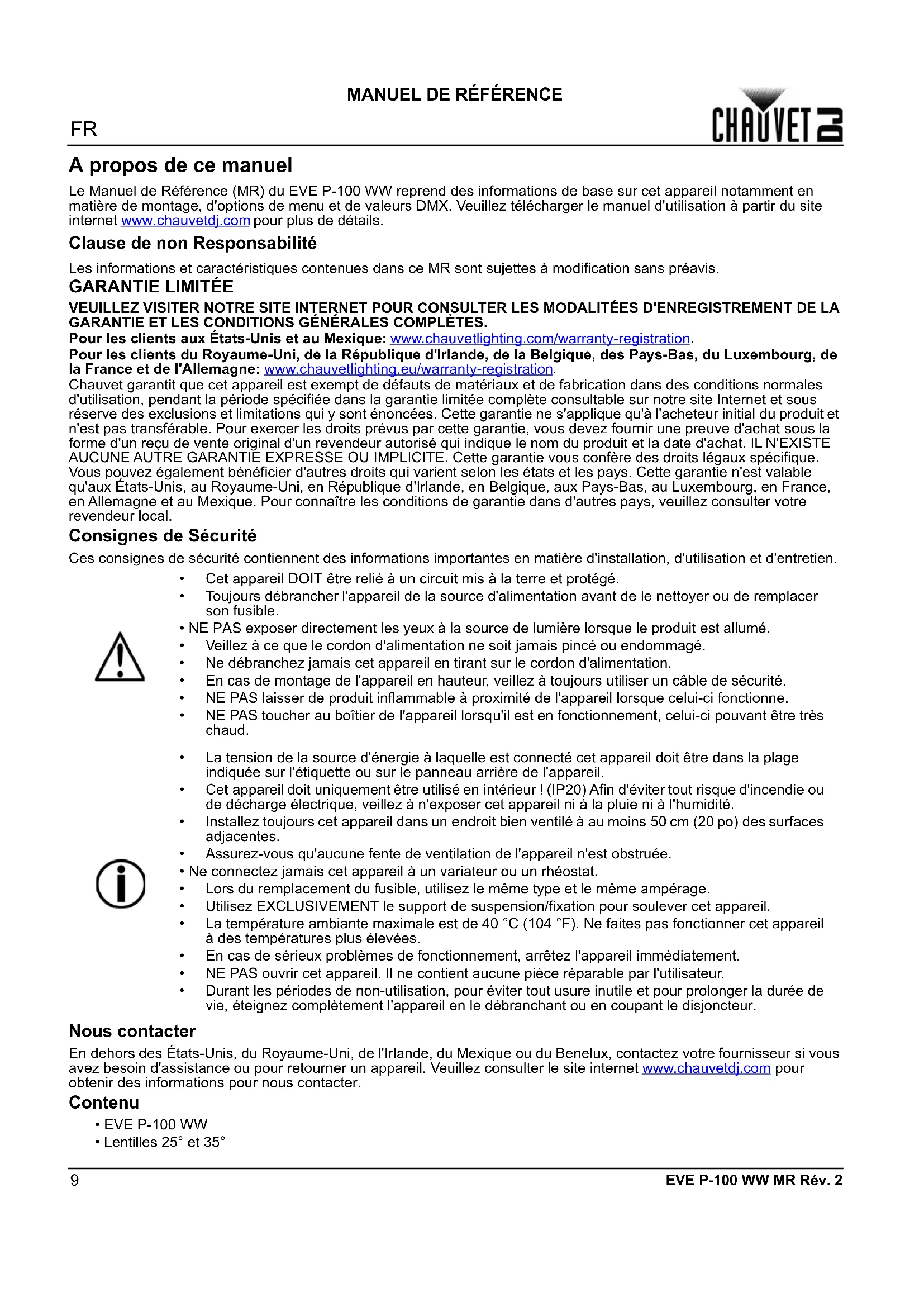

MODE D'EMPLOI EVE P100 WW Chauvet

Le Manuel de Référence (MR) du EVE P-100 WW reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www. chauvetdj. com pour plus de détails.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

Veuillez visiter notre SITE internet pour consulter les modalitées d'enregistrement de la garantie et les conditions générales complètes.

Pour les clients aux États-Unis et au Mexique: www. chauvetlighting. com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www. chauvetlighting. eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes. • Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage. • Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www. chauvetdj. com pour obtenir des informations pour nous contacter.

Contenu

• EVE P-100 WW - Lentilles et

• Porte-gélatine • Cordon d'alimentation
• Fiche de garantie • Manuel de référence

Préalable

Déballez votre EVE P-100 WW et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chainage électrique

Pour savoir combien de projecteurs EVE P-100 WW peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Avec un tournevis à tête plate, desserrez le porte-fusible et retirez-le directement.
3. Enlevez le fusible grillé du porte fusible et remplacez-le par un fusible de même type et de même ampérage.
4. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

Schéma de montage

Description du panneau de commande

Bouton Fonction
	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Mode Niveau de programmation Description
Mode DMX	1-CH	DMX à 21e512ux	Mode DMX à 1 canaux
	2-CH Mode
	4-CH Mode
Programme P-- P 1–3 Programmes automatiques 1–3
Vitesse S-- S 1–100 Vitesse de programme
Son-activé Snd Snd1–2 Programme son-activé
Sensibilité	SenS	u 0–100	Paramétrage de sensibilité au son
Gradateur	U--	d 0–255 0–100%
Mode gradateur	dIM	OFF	Paramétrage de vitesse de gradateur: arrêt, rapide, moyen et lent
		dIM1
		dIM2
		dIM3
Température	teMP	--	Affiche la température actuelle du produit en °C

Chainage DMX

Le EVE P-100 WW peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www. chauvetdj. com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 509.

Connexion maître/esclave

Le EVE P-100 WW utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Connectivité D-Fi USB

Le EVE P-100 WW peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation.

ATTENTION! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non-respect de cette consigne peut endommager l'appareil.

Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage et les boutons du menu seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit:

1. Module D-Fi USB
2. DMX filaire
3. Affichage digitale manuel / boutons du menu

Valeurs DMX

4-CH

Canal Fonction Valeur Pourcentage		Paramétrage
1 Gradateur 000		⇔ 255 0–100%
2	Stroboscope (lorsque le canal 3 est entre 000 ⇔ 031)	000 ⇔ 015 Aucune fonction
		016 ⇔ 255 Stroboscope, lente à rapide
	Vitesse du programme (lorsque le canal 3 est entre 032 ⇔ 223)	000 ⇔ 255 Vitesse, lente à rapide
	Sensibilité au son (lorsque le canal 3 est entre 224 ⇔ 255)	000 ⇔ 010 Sensibilité arrêt
		011 ⇔ 255 Sensibilité, basse à élevée
3	Programmes Automatiques	000 ⇔ 031 Aucune fonction
		032 ⇔ 095 0–100%
		096 ⇔ 159 100–0%
		160 ⇔ 223 100–0–100%
		224 ⇔ 240 Programme son-activé 1
		241 ⇔ 255 Programme son-activé 2
4 Vitesse de gradation		000 ⇔ 051	Vitesse de gradation réglée depuis l'affichage
		052 ⇔ 101 Arrêt du mode de vitesse de gradation
		102 ⇔ 152 Mode 1 de vitesse de gradation (rapide)
		153 ⇔ 203 Mode 2 de vitesse de gradation (moyen)
		204 ⇔ 255 Mode 3 de vitesse de gradation (lent)

2-CH

Canal	Fonction	Valeur	Pourcentage/Paramétrage
1 Gradateur 000		⇔ 255 0–100%
2 Stroboscope		000 ⇔ 015 Aucune fonction
		016 ⇔ 255 Stroboscope, lente à rapide

1-CH

Canal	Fonction	Valeur	Pourcentage/Paramétrage
1 Gradateur 000		⇔ 255 0–100%
