Mini Strobe - Máquina de efectos Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de efecto estroboscópico LED
Marca	Chauvet
Modelo	Mini Strobe
Fuente de luz	21 LED blancas de 0,25 W cada una
Vida útil de los LED	100 000 horas
Velocidad del estroboscopio	0 a 7 Hz (ajustable mediante botón)
Ángulo de cobertura	120°
Dimensiones (Largo x Ancho x Alto)	130 x 102 x 95 mm
Peso	0,2 kg
Alimentación	120 VCA, 60 Hz o 230 VCA, 50 Hz según modelo (fijo)
Consumo eléctrico	0,1 A
Temperatura ambiente máxima	40 °C
Refrigeración	Convección natural
Índice de protección	IP20 (uso interior únicamente)
Montaje	Soporte de montaje con gancho y eslinga de seguridad
Funciones principales	Efecto estroboscópico LED, ajuste de velocidad mediante botón giratorio
Seguridad	Usar un cable de seguridad en altura, no exponer los ojos a la fuente de luz, no abrir, no usar en exteriores
Mantenimiento	Desconectar antes de limpiar, no obstruir las ranuras de ventilación
Garantía	Garantía limitada (ver sitio web de Chauvet para condiciones)
Contenido de la caja	Mini Strobe LED, manual de referencia

Preguntas frecuentes - Mini Strobe Chauvet

¿Cómo ajustar la velocidad del estroboscopio en el Mini Strobe Chauvet?

Use el botón de velocidad situado en el aparato. Gírelo para aumentar o disminuir la frecuencia de los destellos, de 0 a 7 Hz.

¿Puedo usar el Mini Strobe en exteriores?

No, este aparato está diseñado para uso interior únicamente (índice IP20). No lo exponga a la lluvia o la humedad.

¿Qué tipo de cable de seguridad debo usar para el montaje en altura?

Use un cable de seguridad adecuado al peso del aparato (0,2 kg), por ejemplo el modelo CH-05 de Chauvet.

¿El Mini Strobe es compatible con un regulador de intensidad?

No, nunca conecte este aparato a un regulador de intensidad o reóstato. Debe enchufarse directamente a una toma de corriente.

¿Cómo limpiar el Mini Strobe?

Desconecte el aparato antes de cualquier limpieza. Use un paño seco para quitar el polvo. No obstruya las ranuras de ventilación.

¿Cuál es la tensión de alimentación requerida?

Según el modelo, el aparato funciona en 120 VCA, 60 Hz o 230 VCA, 50 Hz. Verifique la etiqueta en el aparato.

¿Puedo reemplazar los LED yo mismo?

No, el aparato no contiene ninguna pieza reparable por el usuario. No lo abra. Contacte al soporte técnico en caso de problema.

¿Cuál es la vida útil de los LED?

La vida útil de los LED se estima en 100 000 horas.

¿Cómo instalar el Mini Strobe en un pie o estructura?

Fije el soporte de montaje con un gancho (por ejemplo CLP-10) y ate un cable de seguridad para evitar caídas.

¿El Mini Strobe se calienta mucho?

El aparato puede calentarse durante el funcionamiento. No lo toque mientras esté en uso y mantenga una distancia de al menos 50 cm de las superficies adyacentes.

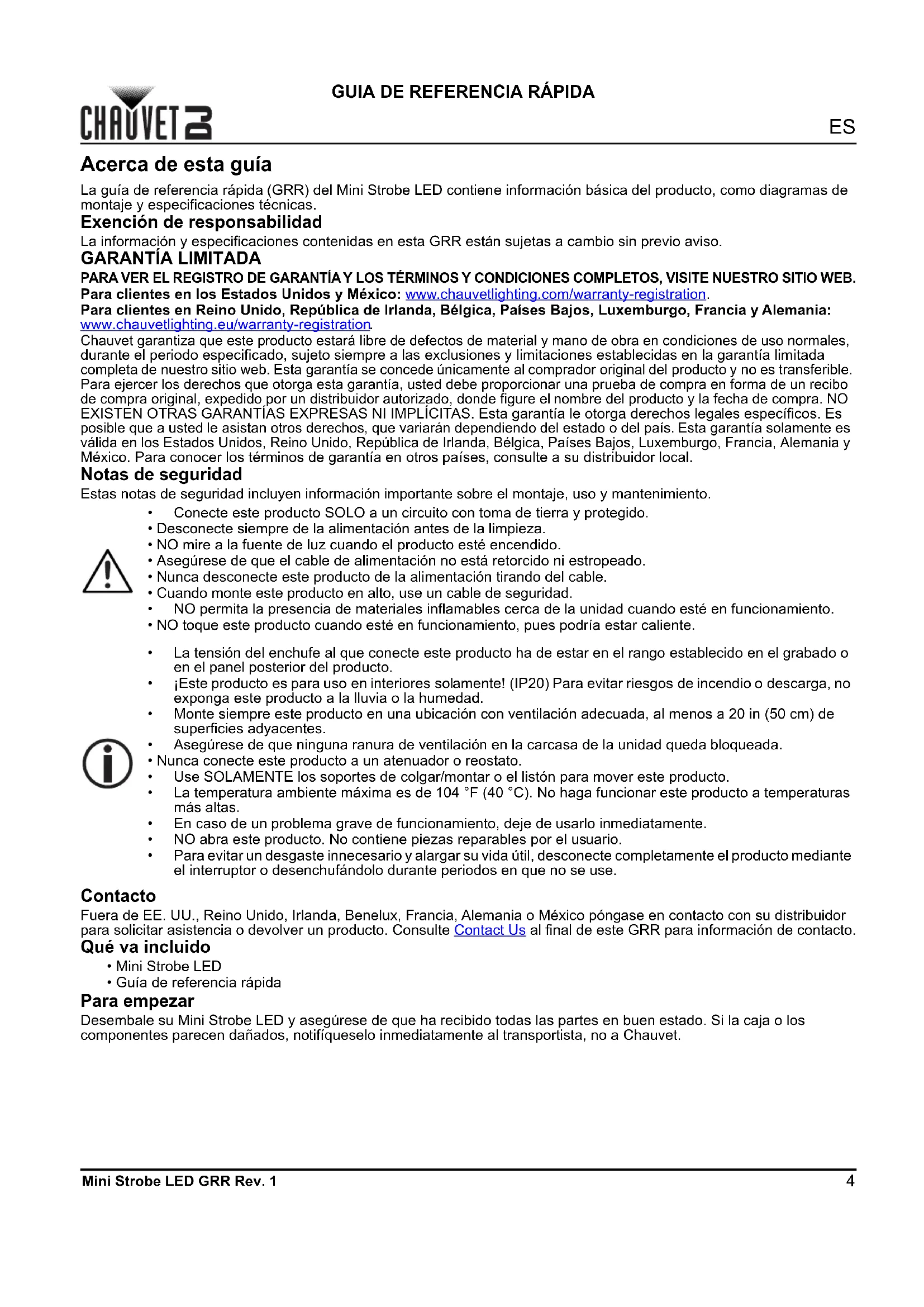

MANUAL DE USUARIO Mini Strobe Chauvet

La guía de referencia rápida (GRR) del Mini Strobe LED contiene información básica del producto, como diagramas de montaje y especificaciones técnicas.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Desconecte siempre de la alimentación antes de la limpieza.

- NO mire a la fuente de luz cuando el producto esté encendido.

- Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

- Nunca desconecte este producto de la alimentación tirando del cable.

- Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

- NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

- La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

- ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

- Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

- Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

- Nunca conecte este producto a un atenuador o reostato.

• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.

- La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• Mini Strobe LED
• Guía de referencia rápida

Para empezar

Desembale su Mini Strobe LED y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

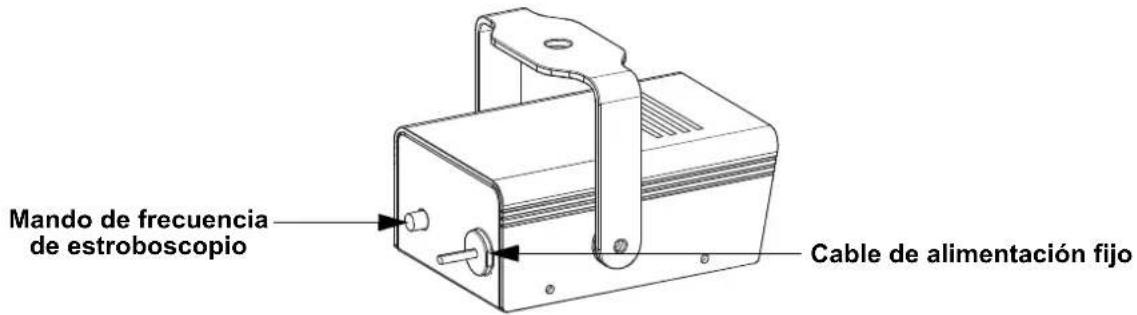

Visión general del producto

Mando de frecuencia de estroboscopio Cable de alimentación fijo

Corriente alterna

Este producto tiene una fuente de alimentación fija y puede funcionar con una tensión de entrada de 120 VCA 60 Hz o 230 VCA 50 Hz, dependiendo del modelo en concreto.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

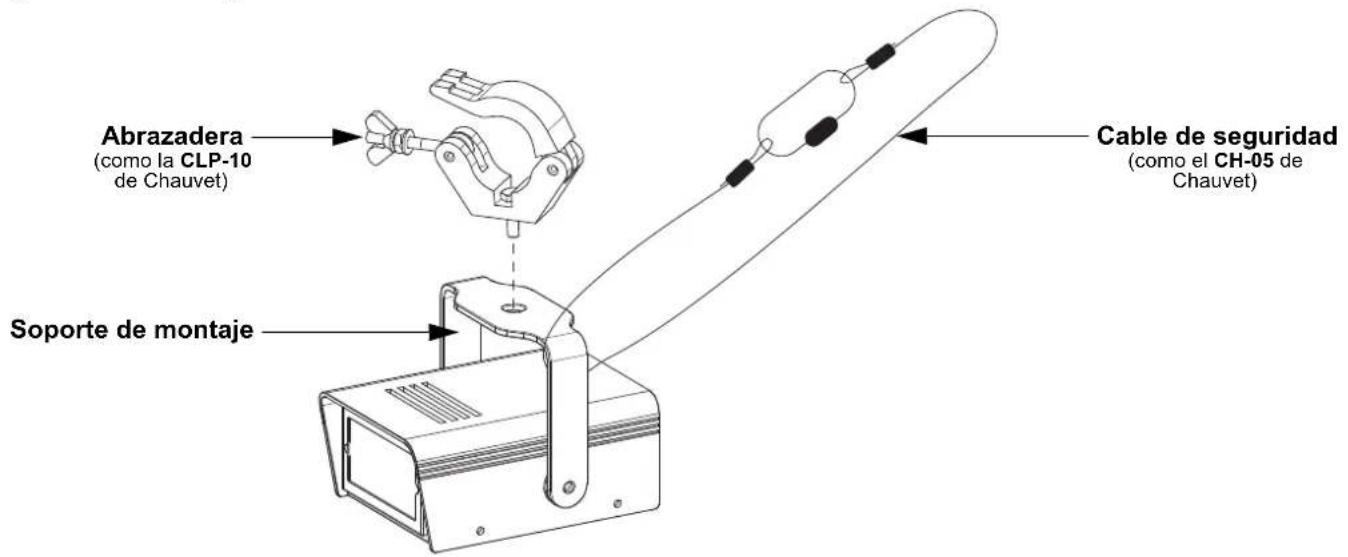

Diagrama de montaje

Abrazadera (como la CLP-10 de Chauvet) Soporte de montaje Cable de seguridad (como el CH-05 de Chauvet)

Especificaciones Técnicas

Dimensiones y peso

Longitud Anchura Altura Peso

130 mm (5,1") 102 mm (4") 95 mm (3,7") 0,2 kg (0,5 lb)

Nota: las dimensiones en pulgadas están redondeadas.

Alimentación

Tipo de fuente de alimentación Rango Selección de tensión

Fija 120 VCA, 60 Hz o 230 VCA, 50 Hz Fija

Parámetro 120 V, 60 Hz 230 V, 50 Hz

Consumo 12 W 12 W

Corriente de funcionamiento 0,1 A 0,1 A

E/S alimentación US/Canadá UK/Mundial

Cable de alimentación fijo Edison (EE. UU.) Enchufe local

Fuente de Luz

Tipo	Color	Cantidad	Alimentación	Corriente	Duración
LED	Blanco	21	0,25 W	20 mA	100.000 horas

Fotometría

Frecuencia de estroboscopio	Ángulo de cobertura
0 a 7 Hz	120°

Térmico

Temp. externa máxima Refrigeración

40 °C (104 °F) Refrigeración

Pedidos

Nombre de producto	Código de artículo	Número UPC
Mini Strobe LED (120 V)	10051028	781462213763
Mini Strobe LED (230 V)	10051036	781462213848
