MANUAL DE USUARIO WS 7060 TECHNOLINE
- Tres botones principales: + / M / M ; - / C / F ; ALERTA
- ^ C / ^ cambiable
- Alcance de prueba de la temperatura interior: 32°F\~122°F (0°C \~50°C)
- Alcance de prueba de la humedad interior: 20%\~95%
- Alcance de prueba de la temperatura exterior: -58°F\~122°F (-50°C \~50°C)
- Ciclo de comprobación de la temperatura: 30 segundos
• Exterior con 3 canales (OUT-1, OUT-2, OUT-3) - Temperatura y humedad con función Máx./Mín.
- Eliminación manual de los datos Máx./Mín.
- Temperatura exterior con función de alarma

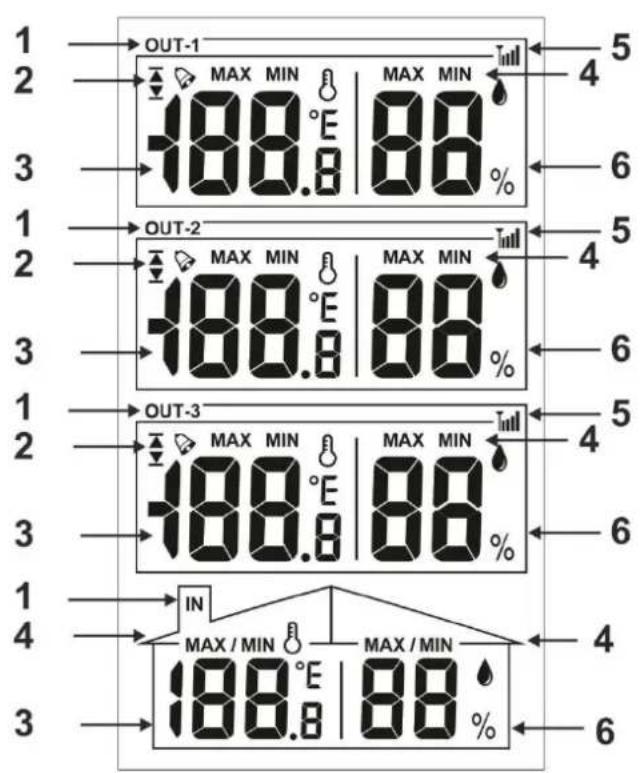

Vista general del producto
1 – Indicador de canales
3 - Temperatura
5 – Indicador de recepción del sensor
7 - Botón +/MÁX/MÍN
9 – Botón ALERTA
11 – Compartimento de las pilas con la cubierta de las pilas
2 – Símbolos de alarma con límite superior y límite inferior
4 - Indicador Máx./Mín.
6 - Humedad
8 - Botón -/C/F
10 - Soporte

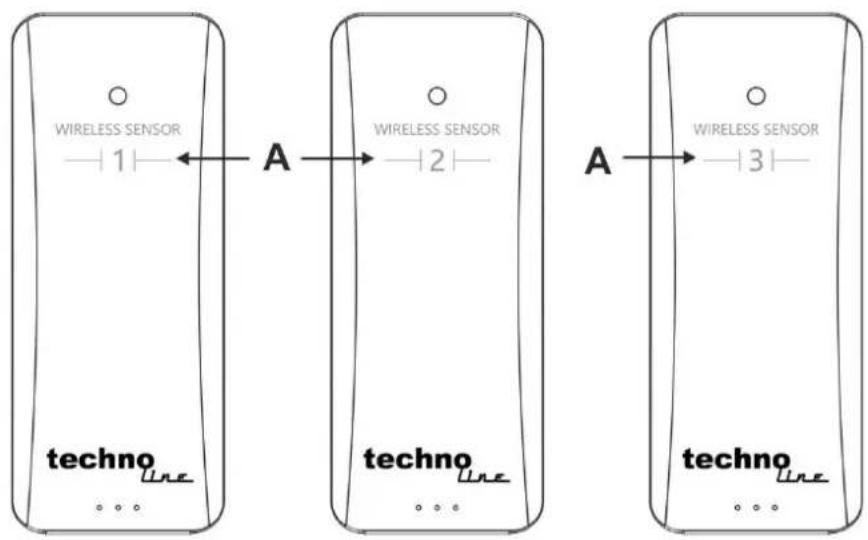

Sensor exterior


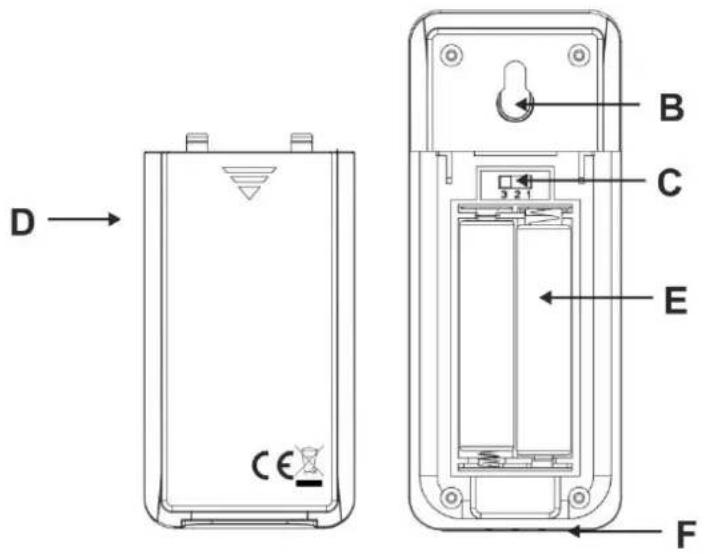

B – Agujero de montaje en pared
C – Interruptor de canales (fijado por defecto con el número de sensores)
D – Cubierta de las pilas
E – Compartimento de las pilas
F - Soporte
Puesta en funcionamiento
- Retire la cubierta de las pilas del compartimento de las pilas de todos los sensores y de la estación principal.
- Asegúrese que el número fijado en el interruptor de canales es el mismo que el número del sensor situado en la parte delantera del sensor.
- Inserte 2 pilas AAA en el compartimento de la pilas de cada sensor exterior.
- Inserte 2 pilas AAA en el compartimento de la pilas de la estación principal.
- Vuelva a deslizar la cubierta de las pilas en el compartimento de las pilas de todos los sensores exteriores y de la estación principal.
- Cuando esté con alimentación, la pantalla de la estación principal mostrará todos los símbolos durante 2 segundos y después cambiará al modo de recepción del sensor durante 3 minutos. Mantenga los sensores cerca de la estación principal hasta que todos los canales muestren valores. Los sensores exteriores pueden colocarse alejados de la estación principal tan pronto como todos los canales reciban valores.
Nota:
En caso de que la recepción del sensor falle después de 3 minutos, el símbolo de recepción del canal específico desaparecerá.
En este caso, vuelva a iniciar el funcionamiento inicial con unas pilas nuevas y cargadas hasta que se puedan conectar todos los sensores.
Configuración de alerta de temperatura
- En modo pantalla normal, pulse el botón Alert durante 3 segundos para entrar en el modo de configuración de alerta.
- En el modo configuración de alerta, pulse el botón + o - para seleccionar un canal exterior.
- Pulse el botón Alert para confirmar el canal seleccionado. El símbolo del límite inferior ▼ parpadea.
- Pulse el botón + o - para cambiar el valor del límite inferior.
- Pulse el botón Alert para confirmar los cambios de alerta. El símbolo del límite superior ▲ parpadea.
- Pulse el botón + o - para cambiar el valor del límite superior.
- Pulse el botón Alert para confirmar los cambios de alerta. El símbolo del límite superior e inferior parpadea.
- Pulse el botón + o – para activar la alarma y parpadea el símbolo de la alarma 📋. Vuelva a pulsar el botón + o – para desactivar la alarma y ya no se mostrará el símbolo de la alarma 📋.
- Pulse el botón Alert para confirmar los cambios de alerta y salir del modo de configuración de alerta.
Nota:
- El símbolo de alarma se mostrará permanentemente en el correspondiente canal siempre y cuando la alarma permanezca activada.
- El valor por defecto del límite inferior es 35°C.
- En el modo configuración de alerta, se saldrá cuando no haya ninguna operación en 20 segundos.
- En el modo configuración de alerta, pulse el botón + o – una vez para cambiar el valor en 1 unidad o mantenga pulsado el botón + o – para ajustar el valor más rápido.
Alarma por temperatura
- Esta estación tiene un límite superior y un límite inferior para 3 alarmas, una por cada canal exterior.
-
Si la temperatura alcanza un límite superior al límite superior o inferior al límite inferior, entonces los símbolos
▲ o ▼ y parpadearán y la alarma sonará. -
Mientras suena la alarma, pulse cualquier botón para detener la alarma, pero el símbolo seguirá parpadeando. El sonido de la alarma asimismo se pagará automáticamente después de 1 minuto, si no se pulsa ningún botón.
- El símbolo ya no parpadeará y quedará de forma permanente una vez que el valor de la temperatura ya no esté o supere el límite de temperatura fijado.
Nota
- Se puede desactivar permanentemente la alarma usando la configuración de alarma por temperatura.
Recepción del sensor exterior
- Mientras realiza el funcionamiento inicial o la recepción manual, se entrará en el modo de recepción exterior durante 3 minutos y parpadeará el símbolo de recepción.
- Pulse el botón – durante 3 segundos para iniciar manualmente el modo de recepción exterior.
- El modo de recepción exterior tiene éxito una vez que cada canal muestra los valores y el símbolo de recepción tele mostrará permanentemente en la pantalla.
Nota:
- Cuando los datos del sensor en cada canal no reciban el mismo código ID en una hora, el canal mostrará el ultimo valor recibido parpadeando; después, entrará en 3 minutos en el modo de recepción exterior. Después de una hora, borrará el código ID; posteriormente, entrará en 3 minutos en el modo de recepción RD; en este momento el canal mostrará ---, eliminando el valor máximo / mínimo. Esto se repetirá hasta que se reciba una señal.
- Cuando se pierdan los datos del sensor, pero se vuelva a recibir la señal, se mostrarán los datos del sensor y se registrar el valor MÁX/MÍN.
Valores MÍN/MÁX
- Se registrarán los valores más altos y más bajos y se pueden mostrar en cualquier momento.
- En modo de pantalla normal, pulse una vez el botón +/MAX/MIN para mostrar los valores MÁX en cada canal.
- Vuelva a pulsar el botón +/MAX/MIN para mostrar los valores MÍN.
- Vuelva a pulsar el botón +/MAX/MIN para volver al modo de pantalla normal.
- Para eliminar todos los valores guardados, pulse el botón +/MAX/MIN durante 3 segundos y los valores en la pantalla desaparecerán durante 1 segundos para indicar una eliminación con éxito de los valores MÁX/MÍN.
Unidad de temperatura mostrada
- En la pantalla normal, pulse el botón -/C/F para cambiar la unidad de temperatura entre °C y °F.
Alcance de temperatura y humedad
- Alcance de temperatura interior: 32°F\~122°F (0°C\~50°C)
- Ciclo de prueba: 30 segundos
-
Alcance de temperatura exterior: -58°F\~122°F (-50°C\~50°C)
-
Alcance de humedad interior / exterior: 20%\~95%
- Cuando el valor de la temperatura sea mayor que el alcance, mostrará HH.H y cuando el valor de la temperatura sea menor que el alcance mostrará LL.L.
- Cuando el valor de la humedad sea mayor que el alcance, mostrará 95% y cuando el valor de la humedad sea menor que el alcance mostrará 20%.
Indicador de batería baja
Cuando las pilas de los sensores exteriores o de la estación principal empiecen a agotarse, el indicador de batería baja aparecerá en la sección correspondiente de la pantalla. Este símbolo indica que las pilas en este sensor o estación específicos deben cambiarse a la mayor brevedad posible.
Efectos del medio ambiente sobre la recepción
Al igual que todos los dispositivos inalámbricos, la recepción de la estación puede verse afectada por las siguientes circunstancias:
- largas distancias de transmisión
- encontrarse entre edificios altos
- en el interior de edificios de hormigón
- proximidad de aparatos eléctricos (PCs, TVs, etc.) y estructuras metálicas
- en el interior de vehículos en movimiento
Coloque la estación en una posición donde obtenga una señal óptima, p.ej. cerca de una ventana y lejos de superficies metálicas o aparatos eléctricos.
Tenga en cuenta que el transmisor exterior sólo tiene un rango de transmisión óptimo en zonas abiertas, sin obstáculos. Cada obstáculo entre el transmisor y la estación (tejado, paredes, suelos, techos, árboles grandes, etc.) reducirá el alcance de la señal a la mitad.
Precauciones
- La unidad principal está diseñada solamente para interiores.
- No golpee la unidad ni la someta a una fuerza excesiva.
- No exponga la unidad a temperaturas extremas, luz directa del sol, polvo o humedad.
- No la sumerja en el agua.
- Evite que entre en contacto con materiales corrosivos.
- No se deshaga de la unidad arrojándola al fuego, ya que podría explotar.
- No abra la carcasa posterior interna ni altere ningún componente de la unidad.
Advertencias de seguridad sobre las pilas
- Use solamente pilas alcalinas, no use pilas recargables.
- Instale las pilas correctamente, haciendo coincidir las polaridades (+/-).
- Siempre cambie el juego completo de pilas.
-
Nunca mezcle baterías usadas y nuevas.
-
Quite las pilas agotadas de inmediato.
- Quite las pilas cuando no se utilicen.
- No las recargue ni las deseche en el fuego, ya que pueden explotar.
- Asegúrese de que las pilas estén almacenadas lejos de objetos metálicos, ya que el contacto con ellos puede causar un cortocircuito.
- Evite exponer las pilas a temperaturas extremas, a la humedad o a los rayos directos del sol.
- Mantenga todas las pilas lejos del alcance de los niños. Constituyen peligro de asfixia.
¡Use el producto únicamente para la finalidad prevista!
Consideración de obligaciones según la ley sobre pilas
No debe tirar las pilas usadas a la basura de su hogar, ya que pueden causar daños a la salud y al medio ambiente. Puede devolver las pilas usadas sin cargo alguno a su distribuidor y puntos de recogida. ¡Como usuario final, tiene la obligación de devolver las pilas que utilice a su distribuidor y otros puntos de recolección!
Consideración de obligaciones según las leyes sobre dispositivos electrónicos
Este símbolo indica que no debe deshacerse de los aparatos eléctricos en la basura doméstica general cuando lleguen al final de su vida útil. Lleve su unidad a su punto de recogida selectiva de basura o al centro de reciclaje de su localidad. Esto es de aplicación en todos los países de la Unión Europea, y en otros países no europeos con sistema de recogida selectiva de basuras.
