Typ produktu	Bezdrátová meteorologická stanice
Značka	TECHNOLINE
Model	WS 7060
Rozsah vnitřní teploty	0°C až 50°C (32°F až 122°F)
Rozsah venkovní teploty	-50°C až 50°C (-58°F až 122°F)
Rozsah vlhkosti	20% až 95%
Počet venkovních čidel	Až 3 (kanály OUT-1 až OUT-3)
Měřicí cyklus	Každých 30 sekund
Napájení stanice	2 AAA baterie (nejsou součástí)
Napájení čidel	2 AAA baterie na čidlo (nejsou součástí)
Displej	Vnitřní/venkovní teplota a vlhkost, min/max hodnoty, indikátor příjmu, slabá baterie
Speciální funkce	Nastavitelný teplotní alarm (horní a dolní mez), záznam max/min, volba °C/°F
Přenosový dosah	Optimální v otevřeném prostoru, může být snížena překážkami
Montáž	Nástěnný držák pro stanici a čidla
Provozní teplota	Stanice: 0°C až 50°C; Čidla: -50°C až 50°C
Provozní vlhkost	20% až 95% RV
Pokyny pro údržbu	Čistěte suchým měkkým hadříkem, vyhněte se korozivním prostředkům, neponořujte
Bezpečnost baterií	Používejte pouze alkalické baterie, dodržujte polaritu, nenabíjejte
Opravitelnost	Neotevírejte kryt, žádné uživatelem opravitelné součásti

Často kladené otázky - WS 7060 TECHNOLINE

Jak nainstalovat meteorologickou stanici WS 7060?

Pro instalaci stanice nejprve vložte 2 AAA baterie do hlavní stanice a 2 AAA baterie do každého venkovního čidla. Ujistěte se, že přepínač kanálu čidla odpovídá požadovanému číslu kanálu. Umístěte čidla v blízkosti stanice během prvních 3 minut synchronizace. Jakmile se zobrazí měření, můžete čidla oddálit.

Jak vyměnit baterie venkovních čidel?

Otevřete kryt bateriového prostoru čidla, vyjměte použité baterie, vložte 2 nové AAA baterie při dodržení polarity (+/-), poté zavřete kryt. Po výměně se ujistěte, že je čidlo znovu připojeno ke stanici.

Jak nastavit teplotní alarm?

Podržte tlačítko ALERT po dobu 3 sekund pro vstup do režimu nastavení. Pomocí tlačítek +/- vyberte venkovní kanál, poté stiskněte ALERT. Nastavte dolní mez (▼) pomocí +/-, potvrďte tlačítkem ALERT, poté nastavte horní mez (▲). Dále vyberte aktivaci nebo deaktivaci alarmu pomocí +/- a potvrďte pro ukončení.

Jak zobrazit maximální a minimální hodnoty?

V normálním režimu zobrazení stiskněte jednou tlačítko +/MAX/MIN pro zobrazení MAX hodnot každého kanálu. Znovu stiskněte pro zobrazení MIN hodnot. Třetí stisknutí vás vrátí k normálnímu zobrazení.

Co dělat, pokud se čidlo nezobrazuje?

Nejprve zkontrolujte stav baterií čidla. Pokud problém přetrvává, podržte tlačítko - po dobu 3 sekund pro spuštění manuálního příjmu čidel po dobu 3 minut. Pokud to selže, restartujte postup instalace s novými bateriemi.

Jak přepínat mezi Celsiem a Fahrenheitem?

V normálním režimu zobrazení stiskněte tlačítko -/°C/°F pro přepínání mezi jednotkami teploty Celsia a Fahrenheita.

Jaký je dosah čidel?

Přenosový dosah je optimální v otevřeném prostoru bez překážek. Každá překážka (zeď, strop, strom) může snížit dosah na polovinu. Pro lepší příjem umístěte stanici blízko okna a dále od elektrických spotřebičů a kovových povrchů.

Jak vymazat uložené max/min hodnoty?

Podržte tlačítko +/MAX/MIN po dobu 3 sekund. Uložené hodnoty zmizí z obrazovky na 1 sekundu jako potvrzení vymazání.

Proč alarm zní?

Alarm se spustí, když venkovní teplota překročí horní mez nebo klesne pod dolní mez, kterou jste nastavili. Pro zastavení alarmu stiskněte libovolné tlačítko. Blikající symbol zhasne, když se teplota vrátí do normálního rozsahu.

Jak poznat, že jsou baterie slabé?

Na obrazovce se v části odpovídající stanici nebo příslušnému čidlu objeví symbol slabé baterie. Baterie co nejdříve vyměňte.

NÁVOD K OBSLUZE WS 7060 TECHNOLINE

• Tři hlavní tlačítka: + / MAX / MIN ; - / C / F ; VÝSTRAHA
• Měnitelné °C/°F
• Rozsah testování vnitřní teploty: 32 °F až 122 °F (0 °C až 50 °C)
• Rozsah testování vnitřní vlhkosti: 20%\~95%
• Rozsah testování venkovní teploty: -58°F až 122 °F (-50°C až 50 °C)
  • Interval měření teploty: 30 sekund
• Venkovní s 3 kanály (výstup-1, výstup-2, výstup-3)
• Teplota a vlhkost s funkcí Max./Min.
• Manuální vymazání dat Max./Min.
• Venkovní teplota s funkcí alarmu

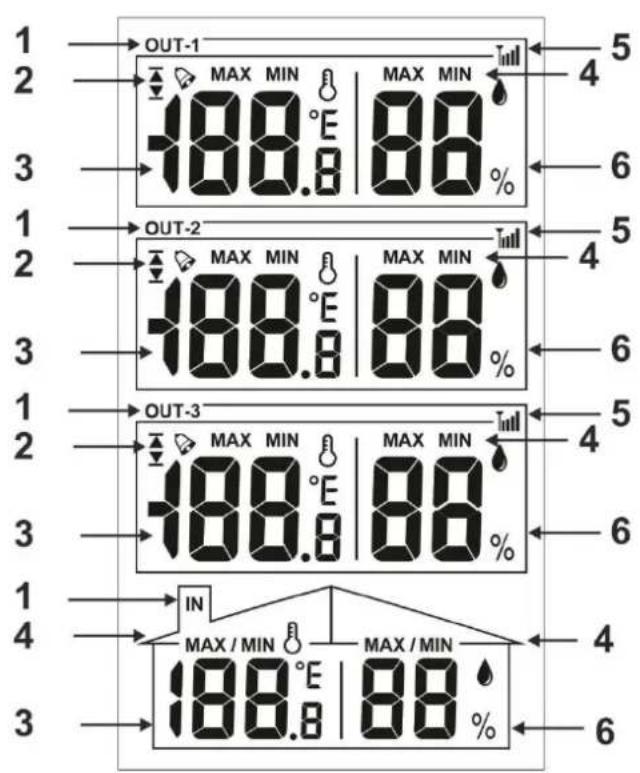

Přehled produktu

1 – Indikátor kanálu
3 - Teplota
5 – Indikátor příjmu senzoru
7 - Tlačitko+/MAX/MIN
9 – Tlačítko VÝSTRAHA
11 – Prostor pro baterie s krytem baterie

2 – Symboly alarmu s horním a dolním limitem

4 – Indikátor Max./Min.

6 - Vlhkost

8 --/tlačitko C/F

10 - Stojan

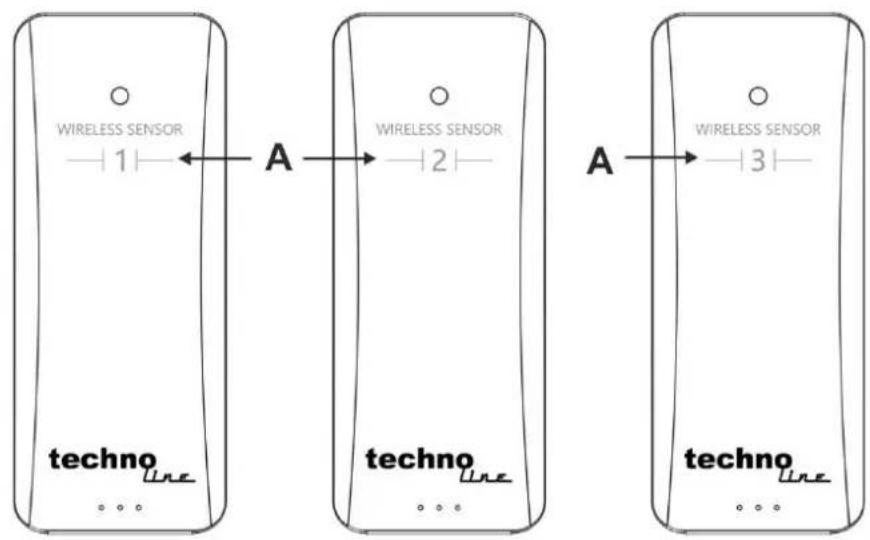

Venkovní senzor


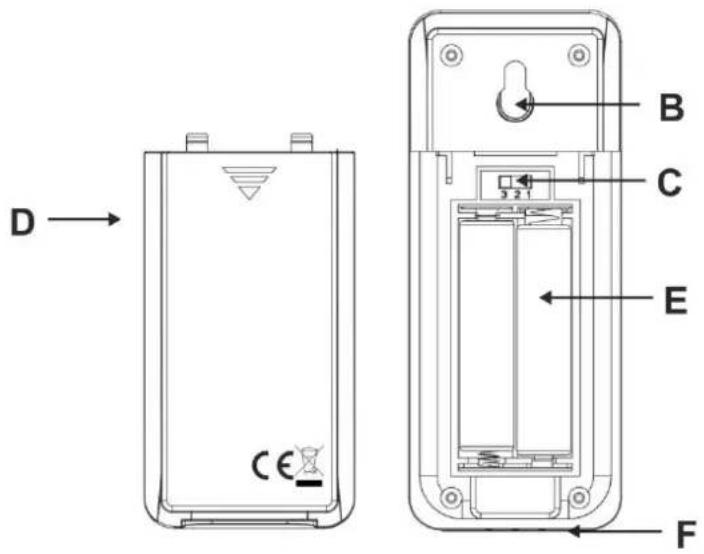

D → CE B C 3 2 1 E F

A – Číslo senzoru (stejné jako výchozí nastavení kanálu)

C – Spínač kanálu (výchozí nastavení čísla senzoru)

E – Prostor pro baterie

B – Otvor pro montáž na stěnu

D - Kryt baterie

F - Stojan

První použití

• Ze všech senzorů a z hlavní stanice sejměte kryt prostoru pro baterie.
• Ujistěte se, že nastavené číslo na přepínači kanálů je stejné jako číslo senzoru na přední straně senzoru.
• Do každého venkovního senzoru vložte do prostoru pro baterie 2x baterie velikosti AAA.
• Do prostoru pro baterie hlavní stanice vložte 2x baterie velikosti AAA.
• U všech venkovních senzorů a hlavní stanice zacvakněte kryt zpět na prostor pro baterie.

- Při plném nabití se na displeji hlavní stanice zobrazí po dobu 2 sekund všechny symboly a poté se po dobu 3 minut přepne senzor do režimu příjmu. Udržujte senzory v blízkosti hlavní stanice, dokud nebudou zobrazeny hodnoty všech kanálů. Venkovní senzory mohou být umístěny mimo hlavní stanici, jakmile všechny kanály přijímají hodnoty.

Poznámka:

Pokud senzor příjem nepřijímá ani po 3 minutách, symbol 📂 příjmu daného kanálu zmizí.

V takovém případě restartujte počáteční operaci se sadou nabitých a nových baterií, dokud nebudou připojeny všechny senzory.

Nastavení teplotního alarmu

• V normálním režimu zobrazení stiskněte na 3 sekundy tlačítko Alert a otevřete režim nastavení výstrahy.
• V režimu nastavení výstrahy stiskněte tlačitko + nebo – a vyberte venkovní kanál.
• Stisknutím tlačítka Alert potvrd'te zvolený kanál. Symbol spodního limitu ▼ bliká.
• Stisknutím tlačítka + nebo – změníte hodnotu spodního limitu.
• Stisknutím tlačítka Alert potvrďte změny výstrahy. Symbol ▲ horního limitu bliká.
• Stisknutím tlačítka + nebo – změníte hodnotu horního limitu.
• Stisknutím tlačítka Alert potvrďte změny výstrahy. Symbol horního a spodního limitu oliká.
• Stisknutím tlačítka + nebo – aktivujete alarm, symbol alarmu bliká. Opětovným stisknutím tlačítka + nebo – se deaktivuje alarm a symbol alarmu se již nebude zobrazovat.
• Stiskněte tlačítko Alert pro potvrzení změn výstrahy a ukončení režimu nastavení výstrah.

Poznámka:

• Dokud bude alarm aktivován, zůstane symbol alarmu 📋 zobrazen na příslušném kanálu.
• Výchozí hodnota spodního limitu je 0 °C, výchozí mezní hodnota je 35 °C.
• Režim nastavení výstrah bude ukončen, pokud během 20 sekund nedojde k žádným operacím.
• V režimu nastavení výstrahy jednou stiskněte tlačítko + nebo – a změňte hodnoty o 1 jednotku, přidržením tlačítka + nebo – můžete hodnotu upravit rychleji.

Teplotní alarm

• Tato stanice má spodní a horní limit pro 3 alarmy, jeden pro každý venkovní kanál.
• Pokud teplota dosáhne hranice horního nebo spodního limitu, pak budou symboly ▲ nebo ▼ symboly blikat a spustí se alarm.
• Pokud je alarm spuštěný, stisknutím libovolného tlačítka ukončíte zvukový signál alarmu, symbol však bude stále blikat. Pokud nestiskněte žádné tlačítko, zvukový signál alarmu se po 1 minutě automaticky vypne.
• Pokud hodnota teploty již nedosahuje nebo nepřesahuje nastavený teplotní limit, symbol přestane blikat a znovu bude trvale zobrazen.

Poznámka

- Alarm lze trvale deaktivovat pomocí nastavení teplotního alarmu.

Příjem venkovního senzoru

• Během počátečního provozu nebo ručního příjmu bude režim venkovního příjmu zadán na dobu 3 minut a symbol příjmu Tlklude blikat.
• Na dobu 3 sekund stiskněte tlačitko – a spust'te manuální režim venkovního příjmu.
• Pokud každý kanál zobrazuje hodnoty a symbol příjmu 📂 je trvale zobrazen na displeji, byl režim venkovního příjmu úspěšný.

Poznámka:

- Pokud data senzorů v jednotlivých kanálech neobdrží stejný kód ID během jedné hodiny, kanál zobrazí blikající poslední hodnotu a poté vstoupí do 3minutového režimu venkovního příjmu. Po uplynutí jedné hodiny se vymaže kód ID, následně vstoupí do 3minutového přijímacího režimu RF, přitom se na displeji kanálu zobrazí --.- a vymaže se hodnota Max./Min. To se bude opakovat, dokud nebude signál přijat.

- Pokud došlo ke ztrátě dat senzoru, ale signál je znovu přijat, zobrazí se data senzoru a zaznamená hodnota MAX/MIN.

Hodnoty MIN/MAX

• V každém kanálu budou zaznamenávány nejnižší a nejvyšší hodnoty, které lze kdykoli zobrazit.
• V normálním režimu zobrazení jednou stiskněte tlačítko + / MAX / MIN a zobrazte MAX hodnoty v jednotlivých kanálech.
• Dalším stisknutím tlačítka +/MAX/MIN zobrazíte MIN hodnoty.
• Dalším stisknutím tlačítka + / MAX / MIN se vrátíte do normálního režimu zobrazení.
• Chcete-li vymazat všechny zaznamenané hodnoty, stiskněte na dobu 3 sekund tlačítko +/MAX/MIN, hodnoty na displeji na dobu 1 sekundy zmizí, což značí úspěšné vymazání hodnoty MAX/MIN.

Zobrazené jednotky teploty

- V normálním zobrazení stiskněte tlačitko –/C/F a změňte jednotky teploty mezi °C a °F.

Rozsah teploty a vlhkosti

• Rozsah vnitřní teploty: 32 °F až 122 °F (0 °C až 50 °C)
• Zkušební cyklus: 30 sekund
• Rozsah venkovní teploty: -58°F až 122 °F (-50°C až 50 °C)
• Rozsah vnitřní/venkovní vlhkosti: 20%\~95%
• Pokud je hodnota teploty vyšší než daný rozsah, zobrazí se HH.H, pokud je hodnota teploty nižší než daný rozsah, zobrazí se LL.L.
• Pokud je hodnota vlhkosti vyšší než daný rozsah, zobrazí se 95 %, pokud je vlhkost nižší než daný rozsah, zobrazí se 20 %.

Indikátor slabé baterie

Pokud se baterie na venkovních senzorech nebo na hlavní stanici začínají vybíjet, zobrazí se v příslušné části displeje indikátor vybité baterie 📋. Tento symbol znamená, že by se co nejdříve měly v tomto konkrétním senzoru nebo stanici vyměnit baterie.

Vlivy prostředí na příjem signálu

Stejně jako u všech bezdrátových zařízení může být příjem stanice ovlivněn následujícími okolnostmi:

• Dlouhá prénosová vzdálenost
- Umístění mezi vysokými stavbami
- Umístění uvnitř betonových staveb
- Blízkost elektrických zařízení (počítačů, televizorů apod.) a kovových předmětů
- Umístění uvnitř jedoucích vozidel

Stanici umístěte na místě s optimálním signálem, to znamená v blízkosti okna a mimo dosah vlivu kovových povrchů nebo elektrických zařízení.

Mějte na paměti, že venkovní vysílač má optimální přenosový dosah pouze v otevřeném prostoru bez jakýchkoli překážek. Jakákoli překážka mezi vysílačem a stanicí (střecha, stěny, podlahy, stropy, vzrostlé stromy apod.) sníží přenosový dosah na polovinu.

Bezpečnostní opatření

• Tato jednotka je určena pro použití ve vnitřních prostorách.
- Nevystavujte jednotku působení nadměrné síly ani otrésům.
- Nevystavujte jednotku extrémním teplotám, přímému slunečnímu svitu, prachu či vlhkosti.
- Neponořujte do vody.
- Vyhněte se kontaktu s jakýmkoliv korozivním materiálem.
- Nevhazujte jednotku do ohně, hrozí nebezpečí exploze.
- Neotevírejte vnitřní kryt a nemanipulujte s žádnými součástkami této jednotky.

Bezpečnostní opatření u baterií

• Používejte pouze alkalické baterie, nikdy ne dobíjecí baterie.
  • Vložte baterie se správnou polaritou (+/-).
  • Vždy vyměňte kompletní sadu baterií.
• Nikdy nemíchejte dohromady použité a nové baterie.
• Slabé baterie okamžitě vyjměte.
• Jestliže zařízení nepoužíváte, vyjměte z něj baterie.
• Baterie nenabíjejte a nevhazujte je do ohně – mohou explodovat.
• Baterie skladujte mimo dosah kovových předmětů, kontakt s nimi může způsobit zkrat.
• Nevystavujte baterie extrémním teplotám, vlhkosti či přímému slunečnímu svitu.
• Veškeré baterie skladujte mimo dosah dětí. Hrozí riziko udušení.

Výrobek používejte pouze k zamýšlenému účelu!

Likvidace baterií podle předpisů

Staré baterie nepatří do domácího odpadu, protože mohou způsobit škody na zdraví a životním prostředí. Použité baterie můžete zdarma vrátit prodejci a do sběrných míst. Jako koncoví uživatelé jste vázáni zákonem, abyste použité baterie vrátili distributorům a do jiných sběrných míst!

Povinnosti dle zákona o elektrických zařízeních

Tento symbol znamená, že elektrická zařízení na konci jejich životnosti je třeba likvidovat odděleně od běžného domácího odpadu. Zařízení vrat'te do místního sběrného místa nebo centra pro recyklaci. To platí pro všechny země Evropské unie a ostatní evropské země se samostatným systémem shromažďování odpadu.
