WS 7060 - Station Météo TECHNOLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo sans fil
Marque	TECHNOLINE
Modèle	WS 7060
Plage de température intérieure	0°C à 50°C (32°F à 122°F)
Plage de température extérieure	-50°C à 50°C (-58°F à 122°F)
Plage d'humidité	20% à 95%
Nombre de capteurs extérieurs	Jusqu'à 3 (canaux OUT-1 à OUT-3)
Cycle de mesure	Toutes les 30 secondes
Alimentation de la station	2 piles AAA (non incluses)
Alimentation des capteurs	2 piles AAA par capteur (non incluses)
Affichage	Température et humidité intérieure/extérieure, valeurs min/max, indicateur de réception, piles faibles
Fonctions spéciales	Alarme de température réglable (seuil haut et bas), enregistrement max/min, sélection °C/°F
Portée de transmission	Optimale en zone dégagée, peut être réduite par les obstacles
Montage	Support mural pour la station et les capteurs
Température de fonctionnement	Station : 0°C à 50°C ; Capteurs : -50°C à 50°C
Humidité de fonctionnement	20% à 95% HR
Précautions d'entretien	Nettoyer avec un chiffon doux sec, éviter produits corrosifs, ne pas immerger
Sécurité des piles	Utiliser uniquement des piles alcalines, respecter les polarités, ne pas recharger
Réparabilité	Ne pas ouvrir le boîtier, aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - WS 7060 TECHNOLINE

Comment installer la station météo WS 7060 ?

Pour installer la station, insérez d'abord 2 piles AAA dans la station principale et 2 piles AAA dans chaque capteur extérieur. Assurez-vous que le sélecteur de canal du capteur correspond au numéro de canal souhaité. Placez les capteurs à proximité de la station pendant les 3 premières minutes de synchronisation. Une fois les mesures affichées, vous pouvez éloigner les capteurs.

Comment changer les piles des capteurs extérieurs ?

Ouvrez le couvercle du compartiment à piles du capteur, retirez les piles usagées, insérez 2 nouvelles piles AAA en respectant les polarités (+/-), puis refermez le couvercle. Assurez-vous que le capteur est bien reconnecté à la station après le changement.

Comment régler l'alarme de température ?

Maintenez la touche ALERT enfoncée pendant 3 secondes pour entrer en mode réglage. Utilisez les touches +/- pour sélectionner le canal extérieur, puis appuyez sur ALERT. Réglez la limite inférieure (▼) avec +/-, confirmez avec ALERT, puis réglez la limite supérieure (▲). Ensuite, choisissez d'activer ou désactiver l'alarme avec +/- et confirmez pour quitter.

Comment afficher les valeurs max et min ?

En mode d'affichage normal, appuyez une fois sur la touche +/MAX/MIN pour afficher les valeurs MAX de chaque canal. Appuyez à nouveau pour afficher les valeurs MIN. Une troisième pression vous ramène à l'affichage normal.

Que faire si un capteur ne s'affiche pas ?

Vérifiez d'abord l'état des piles du capteur. Si le problème persiste, maintenez la touche - enfoncée pendant 3 secondes pour lancer une réception manuelle des capteurs pendant 3 minutes. Si cela échoue, redémarrez la procédure d'installation avec des piles neuves.

Comment basculer entre Celsius et Fahrenheit ?

En mode d'affichage normal, appuyez sur la touche -/°C/°F pour basculer entre les unités de température Celsius et Fahrenheit.

Quelle est la portée des capteurs ?

La portée de transmission est optimale en zone dégagée sans obstacle. Chaque obstacle (mur, plafond, arbre) peut réduire la portée de moitié. Pour une meilleure réception, placez la station près d'une fenêtre et éloignez-la des appareils électriques et des surfaces métalliques.

Comment effacer les valeurs max/min enregistrées ?

Maintenez la touche +/MAX/MIN enfoncée pendant 3 secondes. Les valeurs enregistrées disparaissent de l'écran pendant 1 seconde pour confirmer l'effacement.

Pourquoi l'alarme sonne-t-elle ?

L'alarme se déclenche lorsque la température extérieure dépasse la limite supérieure ou descend en dessous de la limite inférieure que vous avez définies. Pour arrêter l'alarme, appuyez sur n'importe quelle touche. Le symbole clignotant s'éteindra lorsque la température reviendra dans la plage normale.

Comment savoir si les piles sont faibles ?

Un symbole de piles faibles apparaît sur l'écran dans la section correspondant à la station ou au capteur concerné. Remplacez les piles dès que possible.

MODE D'EMPLOI WS 7060 TECHNOLINE

Fonctions principales

• Trois touches principales : + / MAX / MIN ; - / °C / °F ; ALERT
• °C ou °F
• Plage de la température intérieure : 0°C\~50°C (32°F\~122°F)
• Plage de l'humidité intérieure : 20%\~95%
• Plage de la température extérieure : -50°C\~50°C (-58°F\~122°F)
• Cycle de détection de température : toutes les 30 secondes
• Capteur extérieur avec 3 canaux (OUT-1, OUT-2, OUT-3)
• Fonction Max/Min de la température et de l'humidité • Effacement manuel des données Max/Min
• Fonction d'alarme pour la température extérieure

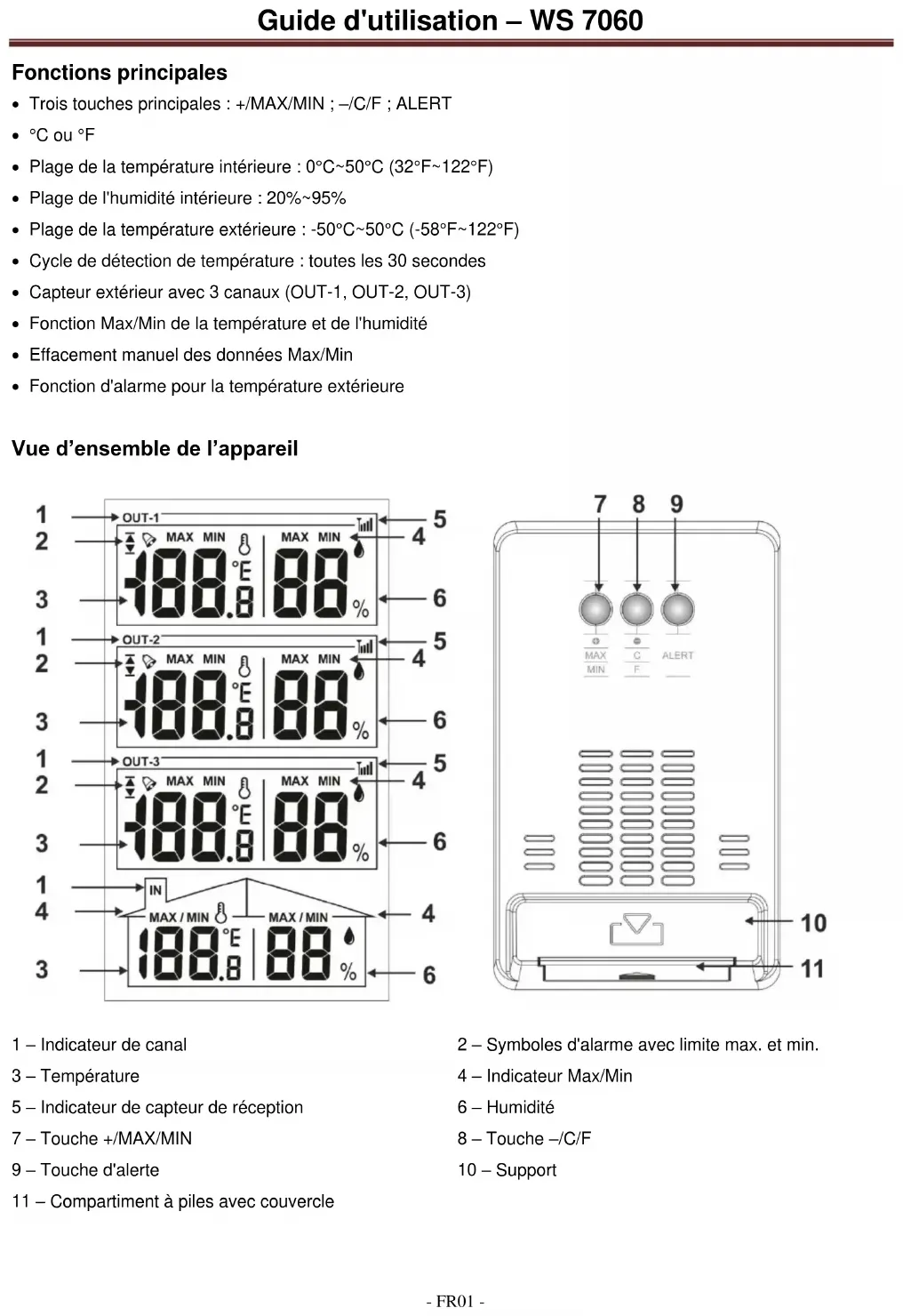

Vue d'ensemble de l'appareil

1 – Indicateur de canal

3 - Température

5 – Indicateur de capteur de réception

7 - Touche +/MAX/MIN

9 – Touche d'alerte

11 – Compartiment à piles avec couvercle

2 – Symboles d'alarme avec limite max. et min.

4 – Indicateur Max/Min

6 – Humidité

8 - Touche -/C/F

10 – Support

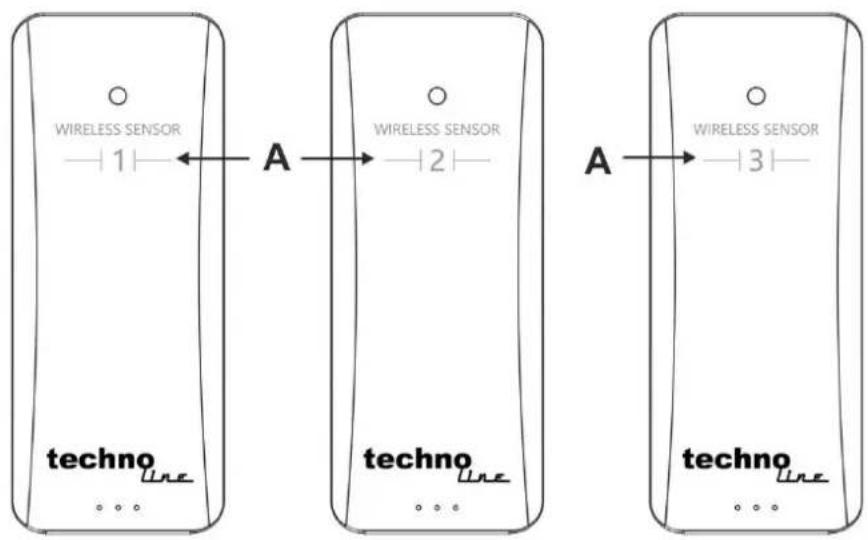

Capteur extérieur

D → CE B C 3 2 1 E F

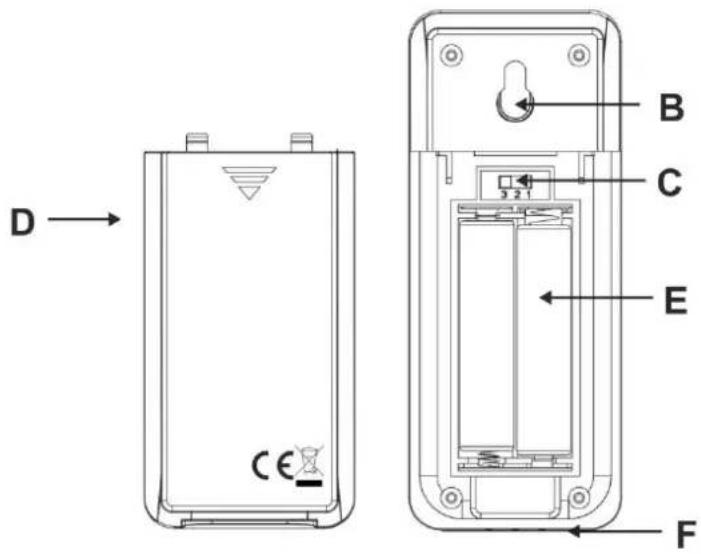

A – Numéro de capteur (le même que celui du canal par défaut)

C – Sélecteur de canal (réglé par défaut sur le numéro de capteur)

E – Compartiment à piles

B – Trou de montage mural

D – Couvercle du compartiment à piles

F - Support

Première utilisation

- Ouvrez les couvercles des compartiments à piles de tous les capteurs et de la station principale.

- Assurez-vous que le numéro au niveau du Sélecteur de canal est identique à celui situé à l'avant du capteur.

- Insérez 2 piles AAA dans le compartiment à piles de chacun des capteurs extérieurs.

- Insérez 2 piles AAA dans le compartiment à piles de la station principale.

- Fermez les couvercles des compartiments à piles de tous les capteurs extérieurs et de la station principale.

- Lorsque la station principale est complètement chargée, tous les symboles restent affichés pendant 2 secondes, puis passe en mode réception des capteurs pendant 3 minutes. Placez les capteurs tout près de la station principale jusqu'à ce que tous les canaux affichent des mesures. Les capteurs extérieurs peuvent être placés éloignés de la station principale dès que tous les canaux reçoivent des mesures.

Remarque :

En cas d'échec de réception d'un capteur après 3 minutes, le symbole de réception de son canal disparaît. Dans ce cas, redémarrez l'opération initiale avec des piles neuves jusqu'à ce que tous les capteurs soient connectés.

Réglage de l'alarme de température

• En mode affichage normal, maintenez appuyée la touche Alert pendant 3 secondes pour passer en mode réglage d'alerte
• En mode réglage d'alerte, utilisez les touches +/- pour sélectionner un canal extérieur.
• Appuyez sur la touche Alert pour confirmer le canal sélectionné. Le symbole de limite inférieure ▼ se met à clignoter.
• Utilisez les touches +/- pour modifier la valeur de la limite inférieure.
• Appuyez sur la touche Alert pour confirmer les changements d'alerte. Le symbole de limite supérieure ▲ se met à clignoter.
• Utilisez les touches +/- pour modifier la valeur de la limite supérieure.

- Appuyez sur la touche Alert pour confirmer les changements d'alerte. Les symboles de limite supérieure et inférieure se mettent à clignoter.

- Utilisez les touches +/- pour activer l'alarme; le symbole de l'alarme 📋 se met à clignoter. Utilisez les touches +/- pour désactiver l'alarme; le symbole d'alarme 📋 disparait.

- Appuyez sur la touche Alert pour confirmer les changements d'alerte et quitter le mode réglage de l'alerte.

Remarque :

• Le symbole d'alarme reste affiché dans le canal correspondant tant que l'alarme est activée.
• La valeur de limite inférieure par défaut est 0°C, la valeur de limite supérieure par défaut est 35°C.
• En mode réglage de l'alerte, si aucune opération n'est effectuée pendant 20 secondes, la station retourne au mode normal.
• En mode réglage de l'alerte, utilisez les touches +/- pour changer une valeur par pas de 1 ou maintenez appuyée l'une des touches +/- pour aller rapidement.

Alarme de température

• Cette station dispose d'une limite supérieure et inférieure pour 3 alarmes, une pour chaque canal extérieur.
• Si la température atteint une valeur supérieure à la limite supérieure ou inférieure à la limite inférieure, alors le symbole ▲, ou se net à clignoter et l'alarme retentit.
• En cas d'alarme, appuyez sur une touche pour arrêter l'alarme, mais le symbole reste clignotant. L'alarme s'éteint automatiquement après 1 minute, si aucune touche n'est appuyée.
• Le symbole cesse de clignoter une fois que la température n'est plus en dehors de la plage de température définie.

Remarque

- L'alarme peut être désactivée en permanence à l'aide du réglage de la température de l'alarme.

Réception des capteurs extérieurs

• En effectuant l'opération initiale ou une réception manuelle, le mode réception extérieure s'effectue pendant 3 minutes et le symbole de réception sclignote.
• Maintenez appuyée la touche – pendant 3 secondes pour lancer le mode réception extérieure de façon manuelle.
• Le mode réception extérieure est considéré réussi une fois chaque canal affiche des valeurs et le symbole de réception l’affiche en permanence à l’écran.

Remarque :

• Lorsque les données du capteur dans chaque canal ne reçoivent pas le même code ID au bout d'une heure, le canal affiche la dernière valeur reçue clignotante, puis passe en mode réception extérieure pendant 3 minutes. Au bout d'une heure, elle efface le code ID et passe en mode réception RF pendant 3 minutes ; pendant ce temps, le canal affiche ---, effaçant ainsi les valeurs Max/Min. Elle répète cette opération jusqu'à ce qu'un signal soit reçu.
• Lorsque les données du capteur sont perdues, mais le signal est à nouveau reçu, la date du capteur sera affichée et la valeur MAX/MIN enregistrée

Valeurs min/max

• Les valeurs les plus basses et les plus élevées de chaque canal seront enregistrées et peuvent être affichées à tout moment.
• En mode d'affichage normal, appuyez une fois sur la touche + / MAX / MIN pour afficher les valeurs MAX dans chaque canal.
• Appuyez à nouveau sur la touche +/MAX/MIN pour afficher les valeurs MIN.
• Appuyez sur la touche + / MAX / MIN pour retourner au mode affichage normal.
• Pour effacer toutes les valeurs enregistrées, maintenez appuyée la touche + / MAX / MIN pendant 3 secondes et les valeurs disparaissent de l'écran pendant 1 seconde pour indiquer que les valeurs ont été effacées avec succès.

Unité de température affichée

- En mode affichage normal, appuyez sur la touche -/C/F pour basculer entre les unités de température Celsius et Fahrenheit.

Plage de température et d'humidité

• Plage de température intérieure : 0°C~50°C (32°F~122°F)
• Cycle de test : toutes les 30 secondes
• Plage de température extérieure : -50°C\~50°C (-58°F\~122°F)
• Plage d'humidité intérieure/extérieure : 20%\~95%
• Lorsque la valeur de l'humidité est supérieure à la plage, la station affiche 95% et, si elle est inférieure, elle affiche 20%.

Indicateur de faible niveau des piles

Lorsque les piles des capteurs extérieurs ou de la station principale deviennent faibles, l'indicateur piles faibles apparaît dans la section correspondante de l'écran. Ce symbole indique que les piles d'un capteur ou de la station doivent être remplacées dès que possible.

Effets de l'environnement sur la réception

Comme pour tout appareil sans fil, la réception de la station peut être affectée par les conditions suivantes :

• Distance de transmission longue • Hauts bâtiments dans le voisinage - À l'intérieur de bâtiments en béton - À proximité d'appareils électriques (ordinateurs, téléviseurs, etc.) et de structures métalliques - À l'intérieur de véhicules en mouvement

Placez votre station météo dans un endroit avec des signaux optimaux, par exemple près d'une fenêtre, loin des surfaces métalliques et des appareils électriques.

Il convient de noter que la portée de transmission de l'émetteur extérieur n'est optimale que dans des zones dégagées sans aucune obstruction. Chaque obstacle entre l'émetteur et la station (toit, murs, sols, plafonds, arbres touffus, etc.) réduit la portée de transmission de moitié.

Précautions

• Cet appareil n'est destiné qu'à une utilisation intérieure.
• Ne soumettez pas l'appareil à une force ou à un choc excessif.
• N'exposez pas l'appareil à la lumière directe du soleil, à des températures extrêmes, à l'humidité ou à la poussière.
• Ne plongez pas l'appareil dans l'eau.
• Éviter tout contact avec des matériaux corrosifs.
• Ne jetez pas cet appareil au feu, il risque d'exploser.
• Ne pas ouvrir l'arrière du boîtier intérieur ou modifier les composants de cette unité.

Avertissements de sécurité concernant les piles

• Utilisez uniquement des piles alcalines non rechargeables.
• Installez les piles en respectant les polarités (+/-).
• Remplacez toujours toutes les piles en même temps.
• Ne mélangez pas des piles usagées avec des piles neuves.
• Lorsque les piles sont déchargées, les retirer immédiatement de l'appareil.
• Retirez les piles lorsque vous n'allez pas utiliser l'appareil.
• N'essayez pas de recharger des piles qui ne sont pas rechargeables et ne jetez aucune pile au feu (elle risque d'exploser).
• Rangez vos piles de façon à ce qu'aucun objet métallique ne puisse causer de court-circuit.
• Évitez d'exposer les piles à des températures extrêmes, à l'humidité ou à la lumière directe du soleil.
• Conservez vos piles hors de la portée des enfants. Elles présentent un risque d'étouffement.

N'utilisez cet appareil que pour l'usage auquel il est destiné !

Obligation légale concernant la mise au rebut des piles

Ne jetez pas les piles usagées avec les ordures ménagères car elles sont nuisibles pour la santé et l'environnement. Vous pouvez ramener les piles usagées sans frais à votre revendeur et aux points de collecte. En tant que consommateur, vous êtes obligés par la loi de ramener les piles usagées aux revendeurs et aux points de collecte !

Respect de l'obligation de la loi sur les appareils électriques

Ce symbole signifie que les appareils électriques ne doivent pas être jetés aux ordures ménagères à la fin de leur vie utile. Ramenez votre appareil à un point de collecte de déchets ou à un centre de recyclage local. Ceci s'applique à tous les pays de l'Union européenne et aux autres pays européens disposant d'un système de collecte sélective des déchets.
