WS 7060 - Stazione Meteo TECHNOLINE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione meteorologica senza fili
Marca	TECHNOLINE
Modello	WS 7060
Intervallo di temperatura interna	0°C a 50°C (32°F a 122°F)
Intervallo di temperatura esterna	-50°C a 50°C (-58°F a 122°F)
Intervallo di umidità	20% a 95%
Numero di sensori esterni	Fino a 3 (canali OUT-1 a OUT-3)
Ciclo di misurazione	Ogni 30 secondi
Alimentazione della stazione	2 batterie AAA (non incluse)
Alimentazione dei sensori	2 batterie AAA per sensore (non incluse)
Display	Temperatura e umidità interna/esterna, valori min/max, indicatore di ricezione, batteria scarica
Funzioni speciali	Allarme di temperatura regolabile (soglia alta e bassa), registrazione max/min, selezione °C/°F
Portata di trasmissione	Ottimale in area aperta, può essere ridotta da ostacoli
Montaggio	Supporto a muro per la stazione e i sensori
Temperatura di funzionamento	Stazione: 0°C a 50°C; Sensori: -50°C a 50°C
Umidità di funzionamento	20% a 95% UR
Precauzioni di manutenzione	Pulire con un panno morbido asciutto, evitare prodotti corrosivi, non immergere
Sicurezza delle batterie	Utilizzare solo batterie alcaline, rispettare le polarità, non ricaricare
Riparabilità	Non aprire l'involucro, nessuna parte riparabile dall'utente

Domande frequenti - WS 7060 TECHNOLINE

Come installare la stazione meteorologica WS 7060?

Per installare la stazione, inserire prima 2 batterie AAA nella stazione principale e 2 batterie AAA in ogni sensore esterno. Assicurarsi che il selettore di canale del sensore corrisponda al numero di canale desiderato. Posizionare i sensori vicino alla stazione durante i primi 3 minuti di sincronizzazione. Una volta visualizzate le misurazioni, è possibile allontanare i sensori.

Come cambiare le batterie dei sensori esterni?

Aprire il coperchio del vano batterie del sensore, rimuovere le batterie usate, inserire 2 nuove batterie AAA rispettando le polarità (+/-), quindi richiudere il coperchio. Assicurarsi che il sensore sia correttamente ricollegato alla stazione dopo la sostituzione.

Come regolare l'allarme di temperatura?

Tenere premuto il tasto ALERT per 3 secondi per entrare in modalità di regolazione. Usare i tasti +/- per selezionare il canale esterno, quindi premere ALERT. Regolare il limite inferiore (▼) con +/-, confermare con ALERT, quindi regolare il limite superiore (▲). Successivamente, scegliere di attivare o disattivare l'allarme con +/- e confermare per uscire.

Come visualizzare i valori max e min?

In modalità di visualizzazione normale, premere una volta il tasto +/MAX/MIN per visualizzare i valori MAX di ogni canale. Premere di nuovo per visualizzare i valori MIN. Una terza pressione riporta alla visualizzazione normale.

Cosa fare se un sensore non viene visualizzato?

Controllare prima lo stato delle batterie del sensore. Se il problema persiste, tenere premuto il tasto - per 3 secondi per avviare una ricezione manuale dei sensori per 3 minuti. Se non funziona, riavviare la procedura di installazione con batterie nuove.

Come passare da Celsius a Fahrenheit?

In modalità di visualizzazione normale, premere il tasto -/°C/°F per passare tra le unità di temperatura Celsius e Fahrenheit.

Qual è la portata dei sensori?

La portata di trasmissione è ottimale in area aperta senza ostacoli. Ogni ostacolo (muro, soffitto, albero) può ridurre la portata della metà. Per una migliore ricezione, posizionare la stazione vicino a una finestra e tenerla lontana da apparecchi elettrici e superfici metalliche.

Come cancellare i valori max/min registrati?

Tenere premuto il tasto +/MAX/MIN per 3 secondi. I valori registrati scompaiono dallo schermo per 1 secondo per confermare la cancellazione.

Perché suona l'allarme?

L'allarme si attiva quando la temperatura esterna supera il limite superiore o scende al di sotto del limite inferiore che avete impostato. Per fermare l'allarme, premere un tasto qualsiasi. Il simbolo lampeggiante si spegnerà quando la temperatura tornerà nell'intervallo normale.

Come sapere se le batterie sono scariche?

Un simbolo di batteria scarica appare sullo schermo nella sezione corrispondente alla stazione o al sensore interessato. Sostituire le batterie il prima possibile.

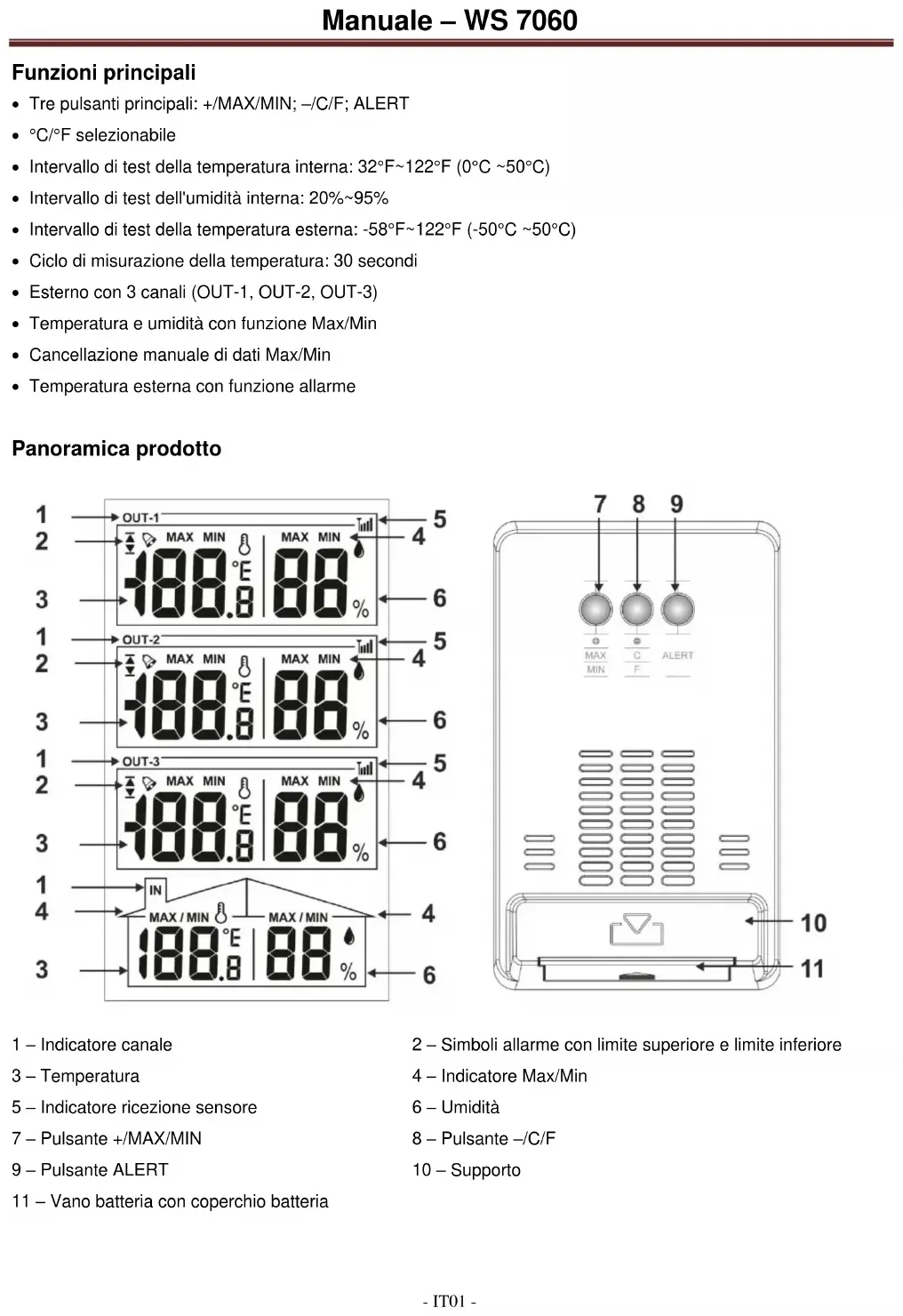

MANUALE UTENTE WS 7060 TECHNOLINE

• Tre pulsanti principali: + / MAX / MIN ; - / C / F ; ALERT
• °C/°F selezionabile
• Intervallo di test della temperatura interna: 32°F\~122°F (0°C \~50°C)
• Intervallo di test dell'umidità interna: 20%\~95%
• Intervallo di test della temperatura esterna: -58°F\~122°F (-50°C \~50°C)
  • Ciclo di misurazione della temperatura: 30 secondi
• Esterno con 3 canali (OUT-1, OUT-2, OUT-3)
• Temperatura e umidità con funzione Max/Min
• Cancellazione manuale di dati Max/Min
  • Temperatura esterna con funzione allarme

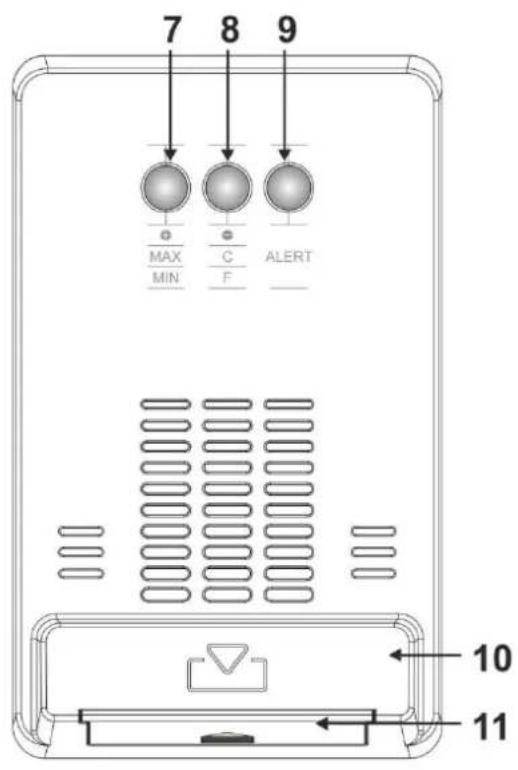

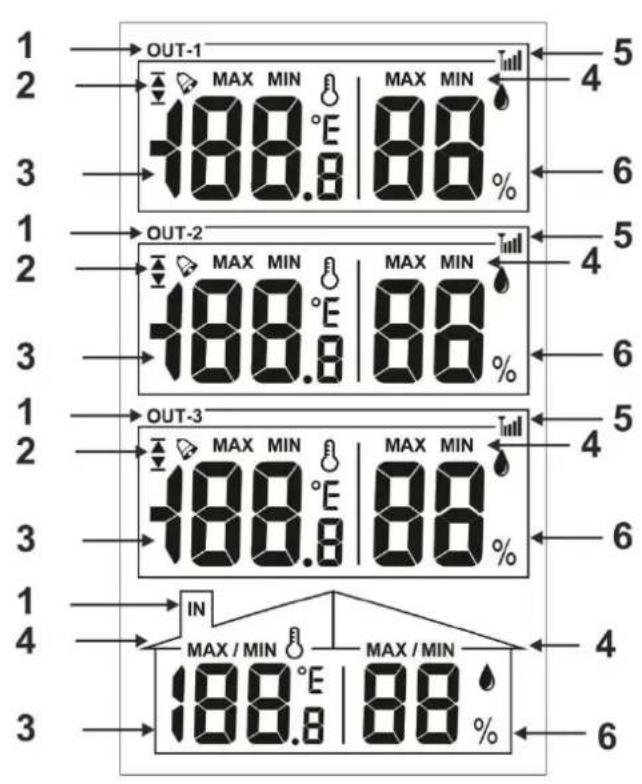

Panoramica prodotto

1 2 3 1 2 3 1 2 3 1 2 3 1 4 3 OUT-1 MAX MIN MAX MIN -100.8 88 % OUT-2 MAX MIN MAX MIN -100.8 88 % OUT-3 MAX MIN MAX MIN -100.8 88 % IN MAX / MIN MAX / MIN -100.8 88 %

7 8 9 MAX MIN C F ALERT 10 11

1 – Indicatore canale

3 - Temperatura

5 – Indicatore ricezione sensore

7 – Pulsante +/MAX/MIN

9 – Pulsante ALERT

11 – Vano batteria con coperchio batteria

2 – Simboli allarme con limite superiore e limite inferiore

4 – Indicatore Max/Min

6 - Umidità

8 - Pulsante -/C/F

10 - Supporto

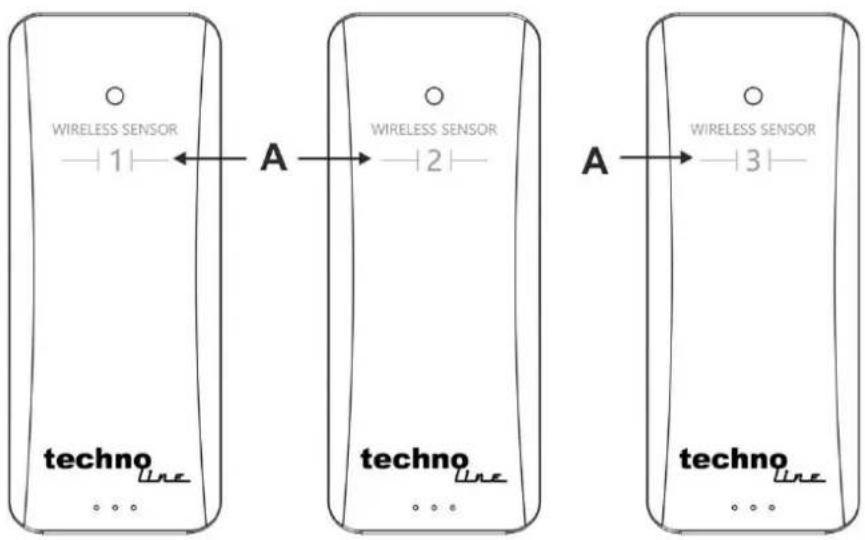

Sensore esterno

A – Numero sensore (come impostazione canale predefinita)

B – Foro montaggio a parete

C – Selettore canale (impostazione predefinita a numero sensore)

D – Coperchio batteria

E - Vano batteria

F – Supporto

Funzionamento iniziale

• Rimuovere il coperchio del vano batteria di tutti i sensori e la stazione principale.
• Assicurarsi che il numero impostato sul selettore canale sia lo stesso numero sensore sulla parte anteriore del sensore.
• Inserire 2 batterie di tipo AAA nel vano batterie di ciascun sensore esterno.
• Inserire 2 batterie di tipo AAA nel vano batterie della stazione principale.
• Far scorrere indietro il coperchio del vano batteria di tutti i sensori esterni e la stazione principale.

- Quando alimentato, il display sulla stazione principale mostrerà tutti i simboli per 2 secondi e quindi passa alla modalità di ricezione del sensore per 3 minuti. Tenere i sensori vicino alla stazione principale fino a quando tutti i canali mostrano valori. Sensori esterni possono essere posti lontano dalla stazione principale non appena tutti i canali stanno ricevendo valori.

Nota:

Se la ricezione del sensore fallisce dopo 3 minuti, l'icona di ricezione del canale specifico scompare.

In questo caso, riavviare l'operazione iniziale con un set di batterie nuove e cariche fino a quando tutti i sensori possono essere collegati.

Impostazione allarme temperatura

• In modalità visualizzazione normale, premere il pulsante Alert per 3 secondi per accedere alla modalità di impostazione dell'allarme
• In modalità impostazione allarme, premere il pulsante + o – per selezionare un canale esterno.
• Premere il pulsante Alert per confermare il canale selezionato. L'icona di limite inferiore ▼ lampeggia.
• Premere il pulsante + o – per modificare il valore del limite inferiore.
• Premere il pulsante Alert per confermare le modifiche dell'allarme. L'icona di limite superiore ▲ lampeggia.
• Premere il pulsante + o – per modificare il valore del limite superiore.
• Premere il pulsante Alert per confermare le modifiche dell'allarme. L'icona di limite inferiore e superiore lampeggia.
• Premere il pulsante + o – per attivare l'allarme e l'icona dell'allarme lampeggia. Premere il pulsante + o – per disattivare l'allarme e l'icona dell'allarme non è più visualizzata.
• Premere il pulsante Alert per confermare le modifiche dell'allarme e uscire dalla modalità di impostazione dell'allarme.

Nota:

• Il simbolo dell'allarme sarà visualizzato in modo permanente nel canale corrispondente fino a quando l'allarme resta attivato.
• Il valore predefinito del limite inferiore è 0°C, il valore predefinito del limite superiore è 35°C.
• In modalità impostazione allarme, si esce quando non è effettuata alcuna operazione entro 20 secondi.
• In modalità impostazione allarme, premere una volta il pulsante + o – per modificare il valore di 1 unità o tenere premuto il pulsante + o – per regolare in modo più veloce il valore.

Allarme temperatura

• Questa stazione ha un limite superiore e un limite inferiore per 3 allarmi, uno per ogni canale esterno.

• Se la temperatura raggiunge un limite, superiore al limite superiore o inferiore al limite inferiore, le icone ▲ o ▼ e ▶ lampeggiano.

• Durante l'allarme, premere qualsiasi pulsante per arrestare il suono dell'allarme, ma l'icona ⚙ continua a lampeggiare. Il suono dell'allarme si spegne automaticamente dopo 1 minuto, se non è premuto alcun pulsante.

• L'icona non lampeggerà più e resterà nuovamente fissa, una volta che il valore della temperatura non è più presente od oltre il limite di temperatura impostato.

Nota

- L'allarme può essere disattivato in modo permanente usando l'impostazione di allarme della temperatura.

Ricezione sensore esterno

- Durante il funzionamento iniziale o la ricezione manuale, si accederà per 3 minuti alla modalità di ricezione esterna e l'icona di ricezione Tàmpeggia.

- Premere il pulsante – per 3 secondi per avviare manualmente la modalità di ricezione esterna.

- La modalità di ricezione esterna avrà successo una volta che ogni canale visualizza i valori e l'icona di ricezione Tolarà visualizzata in modo permanente sul display.

Nota:

- Quando i dati del sensore in ogni canale non ricevono lo stesso codice ID entro un'ora, il canale visualizzerà l'ultimo valore ricevuto lampeggiante, poi accede alla modalità di ricezione esterna per 3 minuti. Dopo un'ora, cancellerà il codice ID poi accede alla modalità di ricezione RF per 3 minuti, in questo fase il display visualizzerà --.-, cancellando il valore Max/Min. Ciò sarà ripetuto fino a quando un segnale non è ricevuto.

- Quando i dati del sensore sono persi, ma il segnale continua ad essere ricevuto, sarà visualizzata la data del sensore e registrato il valore MAX/MIN.

Valori MIN/MAX

• I valori più alto e più basso in ogni canale saranno registrati e possono essere visualizzati in qualsiasi momento.
• In modalità visualizzazione normale, premere una volta il pulsante +/MAX/MIN per visualizzare i valori MAX in ciascun canale.
• Premere ancora una volta il pulsante +/MAX/MIN per visualizzare i valori MIN.
• Premere ancora una volta il pulsante +/MAX/MIN per ritornare alla modalità di visualizzazione normale.
• Per cancellare tutti i valori registrati, premere il pulsante +/MAX/MIN per 3 secondi e i valori sul display spariranno per 1 secondo per indicare la cancellazione di MAX/MIN con successo.

Unità temperatura visualizzata

- Nella visualizzazione normale, premere il pulsante -/C/F per modificare l'unità di temperatura tra °C e °F.

Intervallo temperatura e umidità

• Intervallo temperatura interna: 32°F\~122°F (0°C\~50°C)
• Ciclo di test: 30 secondi
• Intervallo temperatura esterna: -58°F\~122°F (-50°C\~50°C)
• Intervallo umidità interna/esterna 20%\~95%
• Quando il valore della temperatura è superiore all'intervallo sarà visualizzato HH.H e quando la temperatura è inferiore all'intervallo sarà visualizzato LL.L.
• Quando il valore dell'umidità è superiore all'intervallo sarà visualizzato 95% e quando l'umidità è inferiore all'intervallo sarà visualizzato 20%.

Indicatore di batteria quasi scarica

Quando le batterie nei sensori esterni o nella stazione principale iniziano a scaricarsi, la spia di batteria scarica. sarà visualizzata nella sezione corrispondente del display. Questa icona indica che le batterie in questo sensore o stazione specifico devono essere sostituite quanto prima.

Effetti della ricezione ambientale

Come per tutti i dispositivi wireless, la ricezione della stazione può essere influenzata dalle seguenti circostanze:

• Lunga distanza di trasmissione
• Collocazione tra edifici alti
- Collocazione all'interno di edifici in cemento
- Prossimità di apparecchiature elettriche (computer, TV e altro) e strutture metalliche
- Collocazione all'interno di veicoli in movimento

Collocare la stazione in una posizione con segnale ottimale, ad esempio vicino a una finestra e lontano da superfici metalliche o apparecchiature elettriche.

Ricordarsi che il trasmettitore esterno ha un raggio di trasmissione ottimale in area aperta senza ostruzioni.

Eventuali ostacoli tra il trasmettitore e la stazione (tetti, pareti, pavimenti, soffitti, grossi alberi, ecc) potrebbero dimezzare la portata delle trasmissioni.

Precauzioni

• L'unità principale è destinata solo all'uso in ambienti interni.
- Non esporre l'unità a sollecitazioni eccessive o urti.
- Non esporre l'unità a temperature estreme, luce solare diretta, polvere o umidità.
• Non immergere in acqua.
- Evitare il contatto con qualsiasi materiale corrosivo.
- Non gettare l'unità nel fuoco in quanto potrebbe esplodere.
• Non aprire l'alloggiamento posteriore interno né alterare componenti di questa unità.

Avvisi di sicurezza delle batterie

• Utilizzare solo batterie alcaline, non batterie ricaricabili.
  • Installare le batterie correttamente rispettando la polarità (+/-).
• Sostituire sempre un set completo di batterie.
• Non utilizzare mai batterie usate e nuove contemporaneamente.
• Rimuovere immediatamente le batterie scariche.
• Rimuovere le batterie inutilizzate.
  • Non ricaricare e non smaltire le batterie nel fuoco in quanto possono esplodere.
• Assicurarsi che le batterie siano conservate lontano da oggetti metallici in quanto il contatto può causare un corto circuito.
• Evitare di esporre le batterie a temperatura o a umidità estreme o a luce solare diretta.
• Tenere tutte le batterie fuori dalla portata dei bambini perché potrebbero causare il rischio di soffocamento.

Utilizzare il prodotto solo per lo scopo previsto.

Obblighi in base alla normativa sulle batterie

Le batterie vecchie non appartengono ai rifiuti domestici in quanto possono causare danni alla salute e all'ambiente. È possibile consegnare le batterie usate gratuitamente al proprio rivenditore e punti di raccolta. L'utente finale è obbligato per legge a portare le batterie esauste ai distributori e agli altri punti di raccolta!

Considerazione sulla funzione in base alla normativa sui dispositivi elettrici

Questo simbolo indica che i dispositivi elettrici alla fine del loro ciclo di vita devono essere smaltiti separatamente dai rifiuti domestici generali. Portare l'unità al proprio punto di raccolta rifiuti locale o a un centro per la raccolta differenziata. Questa disposizione si applica a tutti i paesi dell'Unione europea e agli altri paesi europei in cui viene praticata la raccolta differenziata.
