Typ produktu	Bezprzewodowa stacja pogodowa
Marka	TECHNOLINE
Model	WS 7060
Zakres temperatury wewnętrznej	0°C do 50°C (32°F do 122°F)
Zakres temperatury zewnętrznej	-50°C do 50°C (-58°F do 122°F)
Zakres wilgotności	20% do 95%
Liczba czujników zewnętrznych	Do 3 (kanały OUT-1 do OUT-3)
Cykl pomiaru	Co 30 sekund
Zasilanie stacji	2 baterie AAA (nie dołączone)
Zasilanie czujników	2 baterie AAA na czujnik (nie dołączone)
Wyświetlacz	Temperatura i wilgotność wewnętrzna/zewnętrzna, wartości min/max, wskaźnik odbioru, niski poziom baterii
Funkcje specjalne	Regulowany alarm temperatury (próg górny i dolny), rejestracja max/min, wybór °C/°F
Zasięg transmisji	Optymalny na otwartej przestrzeni, może być zmniejszony przez przeszkody
Montaż	Uchwyt ścienny dla stacji i czujników
Temperatura pracy	Stacja: 0°C do 50°C; Czujniki: -50°C do 50°C
Wilgotność pracy	20% do 95% RH
Środki ostrożności dotyczące konserwacji	Czyścić miękką suchą ściereczką, unikać żrących środków, nie zanurzać
Bezpieczeństwo baterii	Używać wyłącznie baterii alkalicznych, przestrzegać biegunowości, nie ładować
Możliwość naprawy	Nie otwierać obudowy, brak części naprawialnych przez użytkownika

Często zadawane pytania - WS 7060 TECHNOLINE

Jak zainstalować stację pogodową WS 7060?

Aby zainstalować stację, najpierw włóż 2 baterie AAA do stacji głównej i 2 baterie AAA do każdego czujnika zewnętrznego. Upewnij się, że przełącznik kanału czujnika odpowiada żądanemu numerowi kanału. Umieść czujniki w pobliżu stacji przez pierwsze 3 minuty synchronizacji. Gdy pomiary zostaną wyświetlone, możesz odsunąć czujniki.

Jak wymienić baterie w czujnikach zewnętrznych?

Otwórz pokrywę komory baterii czujnika, wyjmij zużyte baterie, włóż 2 nowe baterie AAA, przestrzegając biegunowości (+/-), a następnie zamknij pokrywę. Upewnij się, że czujnik jest ponownie podłączony do stacji po wymianie.

Jak ustawić alarm temperatury?

Przytrzymaj przycisk ALERT przez 3 sekundy, aby wejść w tryb ustawień. Użyj przycisków +/- do wyboru kanału zewnętrznego, a następnie naciśnij ALERT. Ustaw dolną granicę (▼) za pomocą +/-, potwierdź ALERT, następnie ustaw górną granicę (▲). Następnie wybierz, czy włączyć alarm za pomocą +/- i potwierdź, aby zakończyć.

Jak wyświetlić wartości maksymalne i minimalne?

W normalnym trybie wyświetlania naciśnij raz przycisk +/MAX/MIN, aby wyświetlić wartości MAX dla każdego kanału. Naciśnij ponownie, aby wyświetlić wartości MIN. Trzecie naciśnięcie przywraca normalny tryb wyświetlania.

Co zrobić, jeśli czujnik nie jest wyświetlany?

Najpierw sprawdź stan baterii czujnika. Jeśli problem nadal występuje, przytrzymaj przycisk - przez 3 sekundy, aby ręcznie uruchomić odbiór czujników na 3 minuty. Jeśli to nie zadziała, ponownie uruchom procedurę instalacji z nowymi bateriami.

Jak przełączać między Celsjuszem a Fahrenheitem?

W normalnym trybie wyświetlania naciśnij przycisk -/°C/°F, aby przełączać między jednostkami temperatury Celsjusza i Fahrenheita.

Jaki jest zasięg czujników?

Zasięg transmisji jest optymalny na otwartej przestrzeni bez przeszkód. Każda przeszkoda (ściana, sufit, drzewo) może zmniejszyć zasięg o połowę. Aby uzyskać lepszy odbiór, umieść stację w pobliżu okna i z dala od urządzeń elektrycznych oraz metalowych powierzchni.

Jak usunąć zapisane wartości max/min?

Przytrzymaj przycisk +/MAX/MIN przez 3 sekundy. Zapisywane wartości znikają z ekranu na 1 sekundę, potwierdzając usunięcie.

Dlaczego alarm dzwoni?

Alarm uruchamia się, gdy temperatura zewnętrzna przekroczy górną granicę lub spadnie poniżej dolnej granicy, które ustawiłeś. Aby zatrzymać alarm, naciśnij dowolny przycisk. Migający symbol zgaśnie, gdy temperatura powróci do normalnego zakresu.

Jak sprawdzić, czy baterie są słabe?

Symbol słabej baterii pojawia się na ekranie w sekcji odpowiadającej stacji lub danemu czujnikowi. Wymień baterie tak szybko, jak to możliwe.

INSTRUKCJA OBSŁUGI WS 7060 TECHNOLINE

• Trzy główne przyciski: + / MAKS / MIN ; - / C / F ; ALARM
  • Zmienne jednostki temperatury °C/°F
• Zakres testowy temperatury wewnątrz: 32°F - 122°F (0°C - 50°C)
  • Zakres testowy wilgotności wewnątrz: 20% - 95%
• Zakres testowy temperatury za zewnątrz: -58°F - 122°F (-50°C - 50°C)
  • Cykl testowy temperatury: 30 sekund
  • Na zewnątrz z 3 kanałami (OUT-1, OUT-2, OUT-3)
• Funkcja maks. / min. temperatury i wilgotności
• Ręczne czyszczenie danych maks. / min.
• Temperatura na zewnątrz z funkcją alarmu

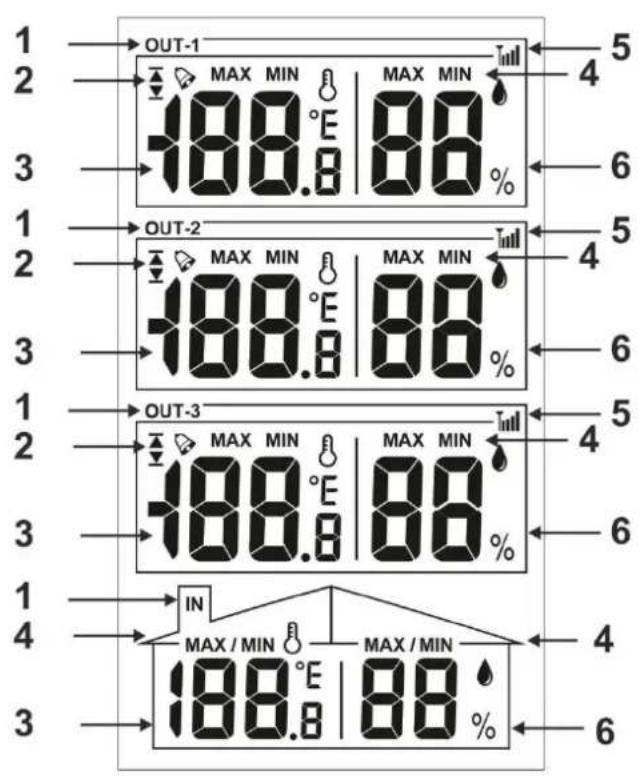

Przegląd produktu

1 – Wskaźnik kanału
3 - Temperatura
5 – Wskaźnik odbioru czujnika
7 – Przycisk +/MAKS./MIN.
9 – Przycisk ALARM
11 – Komora baterii z pokrywą

2 – Symbole alarmów z limitem górnym i dolnym
4 – Wskaźnik maks ./ min.
6 – Wilgotność
8 - Przycisk -/C/F
10 - Podstawka

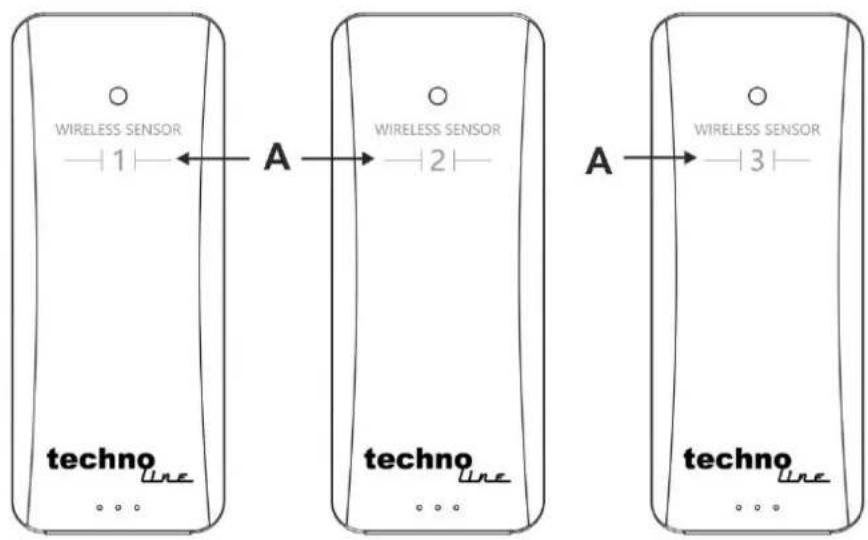

Czujnik zewnętrzny


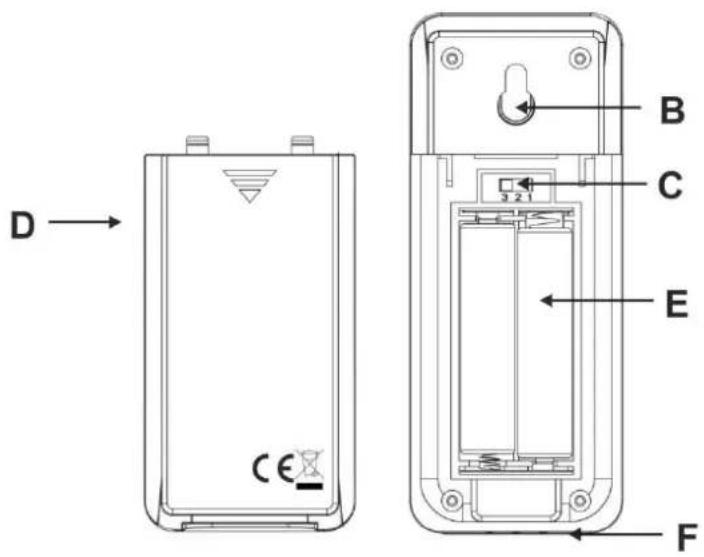

D → CE B C 3 2 1 E F

A – Numer czujnika (taki sam jak domyślne ustawienie kanału)

B – Otwór do montażu ściennego

C – Przełącznik kanału (domyślnie ustawiony na numer czujnika)

D – Pokrywa baterii

E – Komora baterii

F - Podstawka

Działania wstępne

• Zsunąć pokrywę z komory baterii wszystkich czujników i stacji głównej.
• Upewnić się, że ustawiony numer na przełączniku kanału jest taki sam jak numer czujnika umieszczony na jego przodzie.
• Do komory baterii obydwu czujników zewnętrznych włożyć 2 baterie AAA.
• Włożyć 2 baterie AAA do komory baterii stacji głównej.
• Nasunąć ponownie pokrywę komory baterii we wszystkich czujnikach i stacji głównej.

- Jeśli stacja główna jest w pełni zasilana, na wyświetlaczu pojawią się przez 2 sekundy wszystkie symbole, a następnie stacja przejdzie na 3 minuty w tryb odbioru sygnału czujnika. Do chwili pojawienia się wartości wszystkich kanałów czujniki powinny znajdować się blisko stacji głównej. Czujnik zewnętrzne można umieścić z dala od stacji głównej, jak tylko wszystkie kanały będą wyświetlały wartości.

Uwaga:

Jeśli odbiór sygnału z czujnika nie powiedzie się po 3 minutach, zniknie symbol odbioru sygnału określonego kanału.

W takim przypadku należy powtórzyć działanie wstępne z zestawem nowych i naładowanych baterii do chwili podłączenia wszystkich czujników.

Ustawianie alarmu temperatury

• W normalnym trybie, przytrzymać przycisk Alert przez 3 sekundy, aby przejść w tryb ustawiania alarmu.
• W trybu ustawiania alarmu, nacisnąć przycisk + lub –, aby wybrać kanał zewnętrzny.
• Nacisnąć przycisk Alert, aby potwierdzić wybrany kanał. Miga symbol dolnego limitu ▼
• Nacisnąć przycisk + lub –, aby zmienić wartość dolnego limitu.
• Nacisnąć przycisk Alert, aby potwierdzić zmiany alarmu. Miga symbol górnego limitu ▲.
• Nacisnąć przycisk + lub –, aby zmienić wartość górnego limitu.
• Nacisnąć przycisk Alert, aby potwierdzić zmiany alarmu. Miga symbol górnego i dolnego limitu
• Nacisnąć przycisk + lub –, aby włączyć alarm. Zacznie migać symbol alarmu 📋. Ponownie nacisnąć przycisk + lub –, aby wyłączyć alarm. Gaśnie symbol alarmu 📋.
• Nacisnąć przycisk Alert, aby potwierdzić zmiany alarmu i opuścić tryb ustawiania alarmu.

Uwaga:

• Symbol alarmu 📋 wyświetla się stale na odpowiednim kanale, jak długo alarm pozostaje włączony.
• Domyślna wartość limitu dolnego wynosi 0°C, domyślna wartość limitu górnego wynosi 35°C.
• Tryb ustawiania alarmu wyłączy się po 20 sekundach nieaktywności.
• W trybie ustawiania alarmu, nacisnąć jednokrotnie przycisk + lub –, aby zmienić wartość o 1 jednostkę lub przytrzymać przycisk + lub –, aby szybciej dostosować wartość.

Alarm temperatury

• Stacja posiada limit górny i dolny dla 3 alarmów, jeden na każdy kanał zewnętrzny.
• Jeśli temperatura osiągnie wartość limitu, jest wyższa niż limit górny lub poniżej limitu dolnego, zacznie migać ▲ lub ▼oraz symbole łożzlegnie się sygnał dźwiękowy.
  Podczas alarmu nacisnąć przycisk, aby zatrzymać alarm dźwiękowy, ale symbol będzie stale migać. Alarm dźwiękowy wyłączy się również automatycznie po 1 minucie, jeśli nie zostanie naciśnięty żaden przycisk.
• Symbol ♡ nie będzie już migał i ponownie zacznie świecić stale, kiedy wartość temperatury nie osiąga ani nie przekracza ustawionego limitu temperatury.

Uwaga

- Alarm można wyłączyć na stałe, korzystając z ustawień alarmu temperatury.

Odbiór sygnału z czujnika zewnętrznego

• Podczas działań wstępnych lub ręcznego odbioru sygnału, na 3 minuty przechodzi się w tryb odbioru sygnału z czujnika zewnętrznego i miga symbol odbioru
• Naciskać przycisk – przez 3 sekundy, aby uruchomić ręcznie tryb odbioru sygnału z czujnika zewnętrznego.
• Tryb odbioru sygnału z czujnika zewnętrznego zostanie zakończony pomyślnie, kiedy na wyświetlaczu pojawią się wartości wszystkich kanałów, a symbol odbioru będzie świecił się stale.

Uwaga:

• Kiedy dane czujnika w każdym kanale nie trzymają tego samego kodu ID w ciągu jednej godziny, ostatnio odebrana wartość kanału będzie migać, a następnie urządzenie przejdzie na 3 minuty w tryb odbioru sygnału z czujnika zewnętrznego. Po jednej godzinie kod ID zostanie wyczyszczony, a następnie urządzenie przejdzie na 3 minuty w tryb odbioru RF. W tym czasie w danym kanale będzie wyświetlać się ---, czyszcząc wartości maks./min. Czynność będzie powtarzać się do chwili odbioru sygnału.
• Po utracie danych z czujnika, ale po ponownym odbiorze sygnału, wyświetłą się dane czujnika i zapisane zostaną wartości MAKS./MIN.

Wartości MIN./MAKS.

• Najniższa i najwyższa wartość w każdym kanale zostanie zapisana i będzie można ją wyświetlić w dowolnym momencie.
• W normalnym trybie, nacisnąć jednokrotnie przycisk +/MAX/MIN, aby wyświetlić wartości MAKS. w każdym kanale.
• Ponownie nacisnąć jednokrotnie przycisk +/MAX/MIN, aby wyświetlić wartości MIN.
• Ponownie nacisnąć jednokrotnie przycisk +/MAX/MIN, aby wrócić do normalnego trybu wyświetlania.
• Aby wyczyścić wszystkie zapisane wartości, naciskać przez 3 sekundy przycisk + / MAX / MIN , a wartości na wyświetlaczu znikną na 1 sekundę, aby wskazać pomyślne usunięcie wartości MAKS./MIN.

Wyświetlana jednostka temperatury

- W normalnym trybie, nacisnąć przycisk -/C/F, aby zmienić jednostkę temperatury z °C na °F lub odwrotnie.

Zakres temperatury i wilgotności

• Zakres temperatury wewnątrz: 32°F - 122°F (0°C - 50°C)
• Cykl testowania: 30 sekund
• Zakres temperatury za zewnątrz: -58°F - 122°F (-50°C - 50°C)
• Zakres wilgotności wewnątrz/na zewnątrz: 20% - 95%
• Kiedy wartość temperatury jest wyższa od zakresu, na wyświetlaczu pojawi się HH.H, a kiedy temperatura będzie niższa od zakresu – pojawi się LL.L.

- Kiedy wartość wilgotności jest wyższa od zakresu, na wyświetlaczu pojawi się 95%, a kiedy wilgotność będzie niższa od zakresu – pojawi się 20%.

Wskaźnik rozładowania baterii

Kiedy baterie w czujnikach zewnętrznych lub stacji głównej zaczynają się wyczerpywać, w odpowiedniej części wyświetlacza pojawi się wskaźnik niskiego poziomu baterii 📄. Symbol ten wskazuje, że jak najszybciej należy wymienić baterie w określonym czujniku lub stacji.

Wpływ środowiska na odbiór

Podobnie jak w przypadku wszystkich urządzeń bezprzewodowych odbiór stacji może być zakłócony następującymi czynnikami:

• duża odległość przekazu
• usytuowanie pomiędzy wysokimi budynkami
• usytuowanie wewnątrz betonowych budynków
• znajdujące się w pobliżu urządzenia elektryczne (komputery, telewizory itd.) i struktury metalowe
• usytuowanie w poruszających się pojazdach.

Stację najlepiej jest ustawić w miejscu, gdzie uzyska ona najlepszy zasięg sygnału, tj. blisko okna i z dala od metalowych powierzchni czy urządzeń elektrycznych.

Należy pamiętać, że nadajnik zewnętrzny osiągnie optymalny zakres przekazu wyłącznie na otwartej przestrzeni, bez żadnych przeszkód. Każda przeszkoda pomiędzy nadajnikiem i stacją (dach, ściany, podłogi, sufity, grube drzewa itd.) skutecznie ograniczają zasięg przekazu o połowę.

Środki ostrożności

• Jednostkę główną można wykorzystywać jedynie w pomieszczeniach.
• Nie stosować nadmiernej siły i nie potrząsać urządzeniem podczas korzystania.
• Nie wystawiać jednostki na ekstremalne temperatury, bezpośrednie światło słoneczne, kurz czy wilgoć.
• Nie zanurzać w wodzie.
• Unikać kontaktu z materiałami korodującymi.
• Urządzenia nie wolno utylizować w ogniu, ponieważ może wybuchnąć.
• Nie otwierać tylnej obudowy wewnętrznej ani nie ingerować w żadne komponenty urządzenia.

Ostrzeżenia bezpieczeństwa dotyczące baterii

• Używać wyłącznie baterii alkalicznych, a nie baterii akumulatorowych.
• Włożyć baterie prawidłowo, zgodnie z biegunowością (+/-).
• Zawsze należy wymieniać cały zestaw baterii.
• Nigdy nie wolno mieszać zużytych i nowych baterii.
• Zużyte baterie należy natychmiast wymieniać.
• Wyjmować baterie, jeśli urządzenie nie jest używane.

• Nie ładować ponownie baterii ani nie wyrzucać ich do ognia, ponieważ mogą eksplodować.

• Należy upewnić się, że baterie są przechowywane z dala od metalowych obiektów, ponieważ zetknięcie z nimi może spowodować zwarcie.

• Unikać wystawiania baterii na działanie ekstremalnych temperatur, na wilgoć czy światło słoneczne.
• Baterie należy trzymać w miejscu niedostępnym dla dzieci. Stwarzają one zagrożenie udławienia się.

Produkt należy używać tylko zgodnie z przeznaczeniem!

Zobowiązania według przepisów prawa dotyczących baterii

Stare baterie nie należą do odpadów domowych, ponieważ mogą szkodzić zdrowiu i środowisku. Zużyte baterie można oddać bezpłatnie u swojego sprzedawcy lub w punktach zbiórek. Użytkownik końcowy jest zobowiązany prawem do zwrotu odpowiednich baterii sprzedawcom lub w innych punktach zbiórek!

Zobowiązania według przepisów prawa dotyczących urządzeń elektrycznych

Ten symbol oznacza, że użytkownik musi utylizować urządzenia elektryczne z dala od ogólnych odpadów domowych, kiedy osiągną one koniec okresu eksploatacji. Swoje urządzenie najlepiej jest oddać w lokalnym punkcie zbiórki odpadów lub centrum recyklingu. Dotyczy to wszystkich państw Unii Europejskiej oraz innych państw europejskich, w których obowiązuje system zbierania odpadów segregowanych.
