Typ produktu	Stacja pogodowa Wi-Fi z profesjonalnym czujnikiem 5-w-1
Marka	TECHNOLINE
Model	WS 1900
Wymiary stacji (dł. x wys. x gł.)	136 x 168 x 24,5 mm
Waga stacji	370 g (z bateriami)
Zasilanie stacji	Zasilacz sieciowy 5V DC, 1A; bateria zapasowa CR2032
Wyświetlacz	Ekran LCD z podświetleniem, regulowany kąt
Czujnik zewnętrzny	Bezprzewodowy czujnik 5-w-1: temperatura, wilgotność, wiatr, deszcz, kierunek wiatru
Maks. liczba czujników	1 czujnik 5-w-1 + do 7 dodatkowych czujników termo-higro
Zasięg RF	150 m (linia wzroku)
Częstotliwość RF	868 MHz
Wi-Fi	802.11 b/g/n, 2,4 GHz
Łączność z serwerem pogodowym	Weather Underground i Weathercloud
Zakres temperatury wewnętrznej	-40 °C do 70 °C
Zakres temperatury zewnętrznej	-40 °C do 80 °C
Zakres wilgotności	1% do 99%
Zakres ciśnienia barometrycznego	540 do 1100 hPa
Zakres prędkości wiatru	0 do 50 m/s
Zakres opadów	0 do 19999 mm
Główne funkcje	Prognoza pogody, fazy księżyca, alarmy, alerty, historia 24h, wskaźniki pogodowe
Konserwacja	Czyszczenie kolektora deszczu i osłony przeciwsłonecznej; wymiana baterii
Bezpieczeństwo	Używać tylko wewnątrz; unikać wstrząsów i wilgoci; przestrzegać biegunowości baterii
Części zamienne i naprawa	Dodatkowe czujniki dostępne; aktualizacja oprogramowania przez Wi-Fi
Informacje ogólne	Zgodny z dyrektywą 2014/53/UE i RoHS 2011/65/CE

Często zadawane pytania - WS 1900 TECHNOLINE

Jak sparować czujnik 5-w-1 ze stacją?

Po włożeniu baterii do czujnika konsola automatycznie wyszukuje czujnik. Jeśli parowanie się nie powiedzie, naciśnij przycisk SENSOR/WI-FI na konsoli, a następnie RESET na czujniku.

Jak skonfigurować połączenie Wi-Fi i serwer pogodowy?

Włącz konsolę, przejdzie w tryb AP. Podłącz smartfon lub komputer do sieci Wi-Fi konsoli (SSID: PWS-XXXXXX). Otwórz przeglądarkę i przejdź do http://192.168.1.1. Na stronie SETUP wybierz swój router, wprowadź hasło, a następnie wpisz ID i klucz swojej stacji Weather Underground lub Weathercloud.

Co zrobić, jeśli wyświetlacz konsoli pozostaje wyłączony po podłączeniu?

Naciśnij przycisk RESET z tyłu konsoli ostrym przedmiotem. Jeśli problem będzie się powtarzał, sprawdź zasilacz sieciowy.

Jak ustawić ręcznie godzinę bez połączenia z internetem?

Przytrzymaj przycisk CLOCK SET przez 2 sekundy. Użyj przycisków ∧/∨, aby ustawić strefę czasową, przejście na czas letni, godzinę, minuty, format 12/24h, datę itp. Naciśnij CLOCK SET, aby potwierdzić.

Jak włączyć i wyłączyć alarm o mrozie?

W trybie normalnym naciśnij ALARM, aby wyświetlić godzinę alarmu. Naciśnij ponownie, aby włączyć alarm, lub dwa razy, aby włączyć alarm z pre-alarmem o mrozie (ikona mrozu miga, jeśli temp. zewn. < -3°C). Aby wyłączyć, naciskaj ALARM, aż ikona zniknie.

Jak sprawdzić odczyty MAX/MIN?

Naciśnij przycisk MAX/MIN, aby przewijać wartości max/min temperatury, wilgotności, wiatru, ciśnienia, wskaźnika pogodowego i opadów. Przytrzymaj przez 2 sekundy, aby zresetować wartości wyświetlanej sekcji.

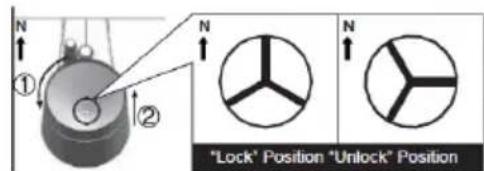

Jak wyczyścić czujnik deszczu?

Odkręć kolektor deszczu, obracając o 30° w kierunku przeciwnym do ruchu wskazówek zegara. Ostrożnie go wyjmij, usuń zanieczyszczenia lub owady, a następnie umieść z powrotem po wyschnięciu.

Co oznaczają ikony siły sygnału czujnika?

Ikona anteny z 3 kreskami oznacza dobry sygnał, 1 kreska słaby sygnał, a brak kresek oznacza utratę sygnału. Jeśli sygnał zostanie utracony na dłużej niż 15 minut, pojawi się 'Er'. Wymień baterie i sparuj ponownie.

Jak zaktualizować oprogramowanie stacji?

Pobierz najnowsze oprogramowanie z https://www.technoline.de/software/ws1900. Przełącz konsolę w tryb AP, podłącz komputer, wejdź do interfejsu WWW (192.168.1.1), zakładka ADVANCED. Użyj 'Browse', aby wybrać plik, i kliknij 'Upload'. Nie odłączaj zasilania podczas aktualizacji.

Jakie baterie stosować do czujnika zewnętrznego?

Użyj 3 baterii AA 1,5V, najlepiej litowych do ekstremalnych temperatur. Wymieniaj wszystkie baterie jednocześnie i przestrzegaj biegunowości.

INSTRUKCJA OBSŁUGI WS 1900 TECHNOLINE

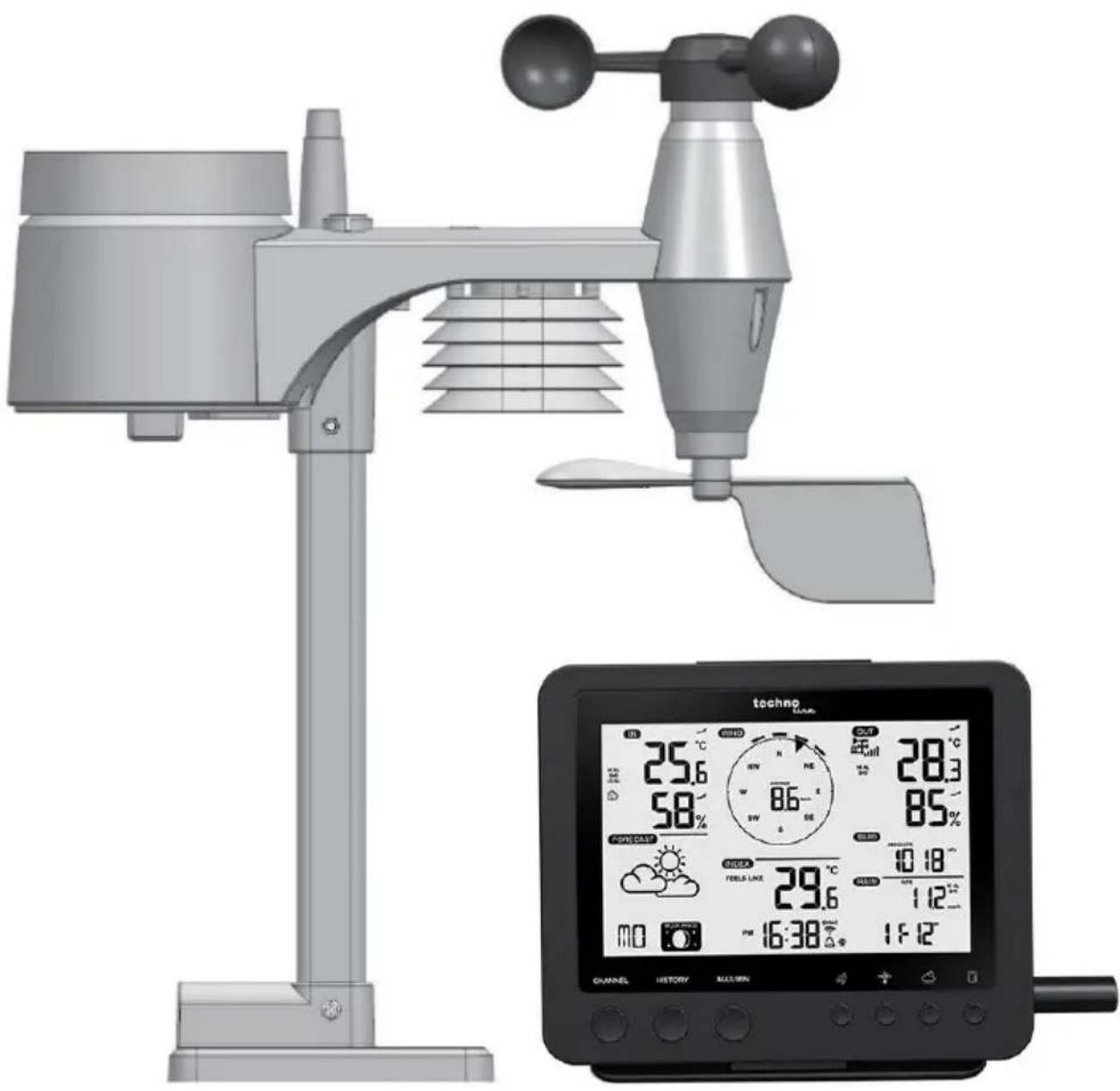

Stacja pogody z Wi-Fi oraz profesjonalnym czujnikiem 5 w 1

Model: WS1900

Instrukcja obsługi

techno 25.6 58% 29.6 16:38 28.3 85% 10 18° 112° 14 12°

Wstęp....2

Przegład 2

Montaż i konfiguracja .... 4

Włączanie stacji....6

Parowanie czujnika meteorologicznego 5 w 1 ze stacją....7

Parowanie dodatkowych czujników i stacji (opcjonalnych)....7

Tworzenie konta na serwerze pogodowym i konfiguracja połączenia Wi-Fi...... 7

Tworzenie konta na Weather Underground 7

Tworzenie konta Weathercloud 8

Konfiguracja połączenia Wi-Fi....9

Konfiguracja połączenia z serwerem pogodowym.... 10

Zaawansowana konfiguracja w interfejsie internetowym....12

Wyświetlanie danych meteorologicznych na stronie WUnderground .... 12

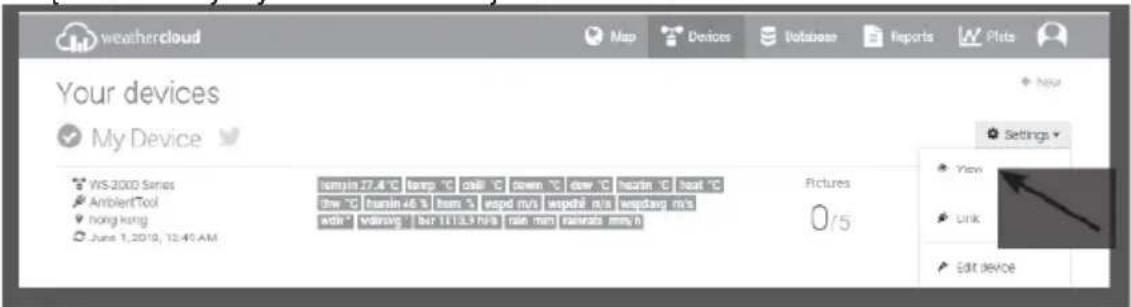

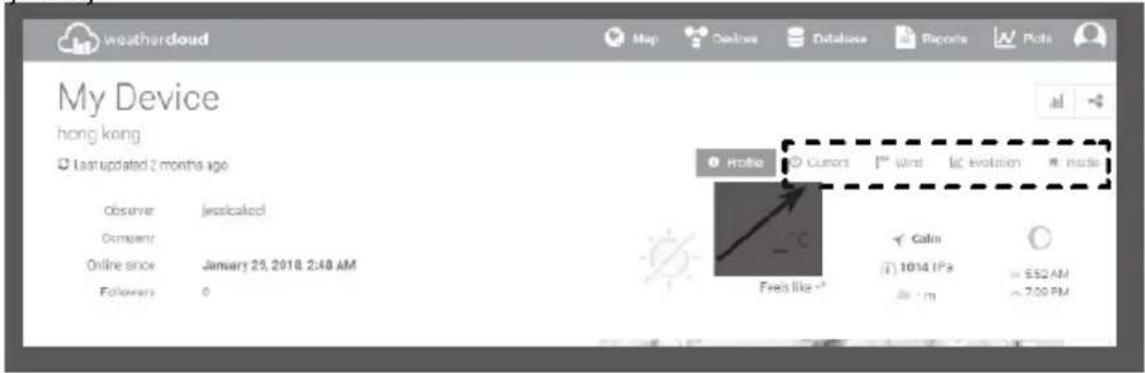

Wyświetlanie danych meteorologicznych na stronie Weathercloud.... 13

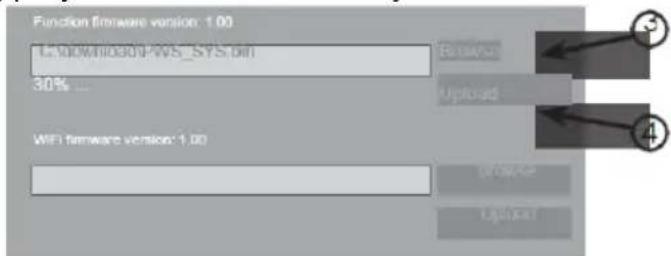

Aktualizacja oprogramowania 13

Inne ustawienia i funkcje stacji 14

Ustawianie czasu 15

Faza księżyca 15

Skierowanie bezprzewodowego czujnika 5 w 1 na południe....15

Ustawianie czasu alarmu 16

Aktywacja alarmu i alarmu ostrzegającego o temperaturze.... 16

Funkcja i trend temperatury/wilgotności....16

Wskazanie komfortu warunków w pomieszczeniu.... 17

Bezprzewodowy odbiór sygnału czujnika.... 17

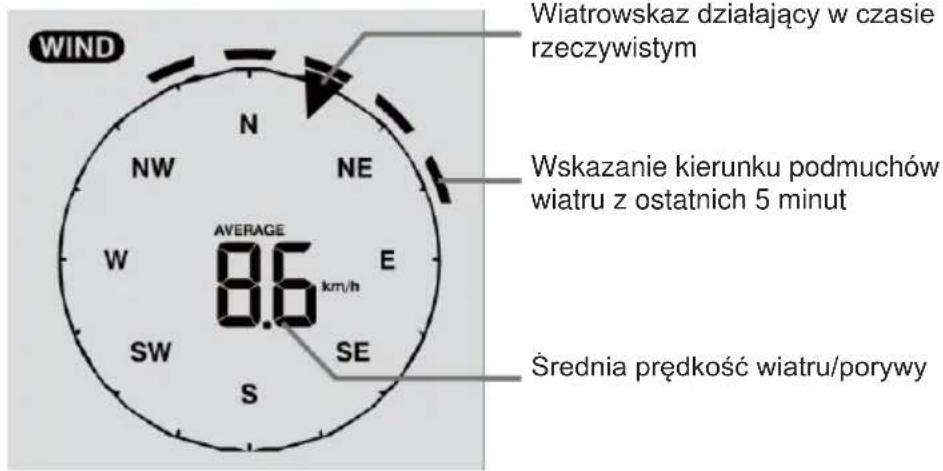

Wiatr 18

Temperatura odczuwalna 18

Prognoza pogody....19

Ciśnienie barometryczne 19

Opady 19

Zarejestrowane dane maks./min....20

Dane historyczne z ostatnich 24 godzin....20

Konfiguracja alertu pogodowego....21

Konserwacja 22

Wymiana baterii....22

Czyszczenie zbiornika na deszcz 22

Czyszczenie termohigrometru w bezprzewodowym czujniku 5 w 1....22

Specyfikacja 22

Środki ostrożności....25

Ostrzeżenia bezpieczeństwa dotyczące baterii 26

Dziękujemy za zakup stacji pogody z Wi-Fi i profesjonalnym czujnikiem 5 w 1. System gromadzi i automatycznie wysyła dokładne i szczegółowe dane na temat pogody na strony Weather Underground oraz Weathercloud – popularnych pogodowych serwisów internetowych, które umożliwiają wprowadzanie lokalnych danych na temat pogody przez obserwatorów posiadających automatyczne osobiste stacje pogody oraz swobodny dostęp do tych danych dla pozostałych użytkowników internetu. Wydajność oraz szereg opcji i czujników to atuty, które zadowolą profesjonalnych obserwatorów pogody i entuzjastów zjawisk meteorologicznych. Lokalna prognoza pogody, wskazania maksymalne/minimalne, sumy i średnie dla niezliczonych danych pogodowych bez użycia komputera.

Do stacji – przekazującej informacje o temperaturze wewnętrznej/zewnętrznej, wilgotności, jak również dane na temat wiatru i opadów – można dodać maksymalnie 7 opcjonalnych czujników. Stacja przekazuje temperaturę i wilgotność do konsoli. Żaden z dwóch czujników nie wymaga złożenia ani kalibracji, dzięki czemu ich instalacja jest niezwykle łatwa. Czujniki przekazują dane do konsoli za pomocą sygnału częstotliwości radiowej niskiej mocy o zasięgu do 150 m (linia widzenia).

Szybki procesor konsoli przetwarza odebrane dane pogodowe, które mogą być przesłane na serwer Wunderground.com oraz weathercloud.net przez domową sieć Wi-Fi. Konsola może być synchronizowana z internetowym serwerem czasu, aby zapewnić precyzję wskazań czasu na konsoli i w danych pogodowych. Ekran LCD wyświetla czytelne wskazania danych pogodowych i posiada zaawansowane funkcje, takie jak alert o wysokim/niskim odczycie, wskazanie temperatury odczuwalnej oraz wskazania maks./min. Możliwość kalibracji i funkcja wyświetlania fazy księżyca sprawiają, że niniejszy system jest niezwykle spersonalizowany, a jednocześnie jest to profesjonalna stacja meteorologiczna na własnym podwórku.

Uwaga:

Niniejsza instrukcja obsługi zawiera użyteczne informacje dotyczące prawidłowej obsługi i konserwacji urządzenia. Prosimy uważnie przeczytać całą instrukcję obsługi, zapoznać się z funkcjami i zachować instrukcję, aby móc z niej skorzystać w przyszłości.

Przegład

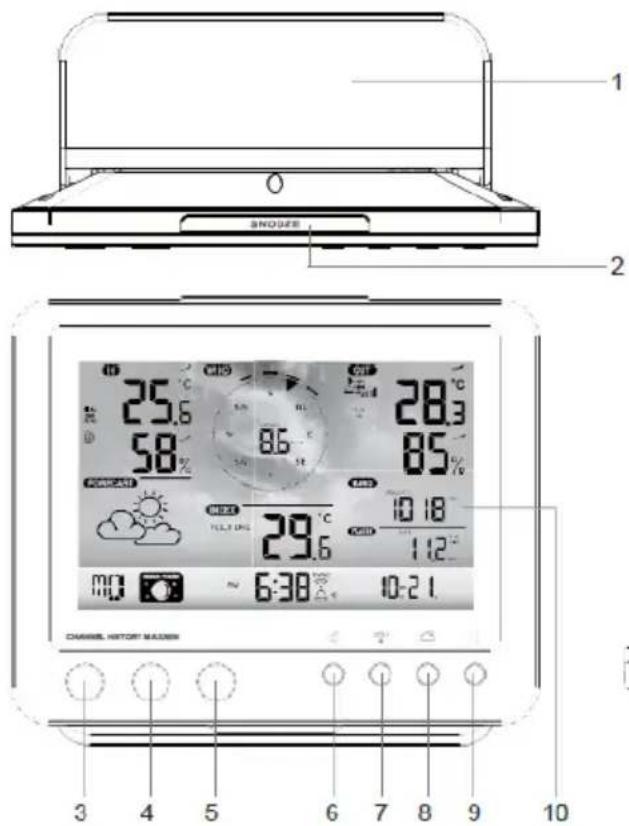

Stacja bazowa

1 SNR one 2 25.6 58% 28.3 85% 29.6 10 18 112° 6:38 10-21 CHANNEL HISTORY MODES 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

1. Podstawka
2. Przycisk [SNOOZE]
3. Przycisk [ CHANNEL ]
4. Przycisk [ HISTORY ]
5. Przycisk [ MAX/MIN ]
6. Przycisk [WIND]
7. Przycisk [INDEX]
8. Przycisk [ BARO ]
9. Przycisk [RAIN]

Wyświetlacz LCD

1. Wyświetlacz LCD
2. Przycisk [ CLOCK SET ]
3. Przycisk [ ALARM ]
4. Uchwyt do montażu naściennego
5. Przycisk [ ALERT ]
6. Przycisk [V]
7. Przycisk [Λ]
8. Złącze zasilania

9. Przycisk [12/24]

10. Przełącznik [°C/°F]

11. Przycisk [ BARO UNIT ]
12. Przycisk [SENSOR/WI-FI]

13. Przycisk [ REFRESH ]

14. Komora baterii

15. Przycisk [ OFF/LO/HI ]
16. Przycisk [ RESET ]

IN 25.6 58% FORECAST WIND N NW W S/N NE E SE OUT 28.3 85% BACK 10 18 RAIN 1 12 MO BOX PUE PM 6:38 °C 10-21. 4 5 6 7 8

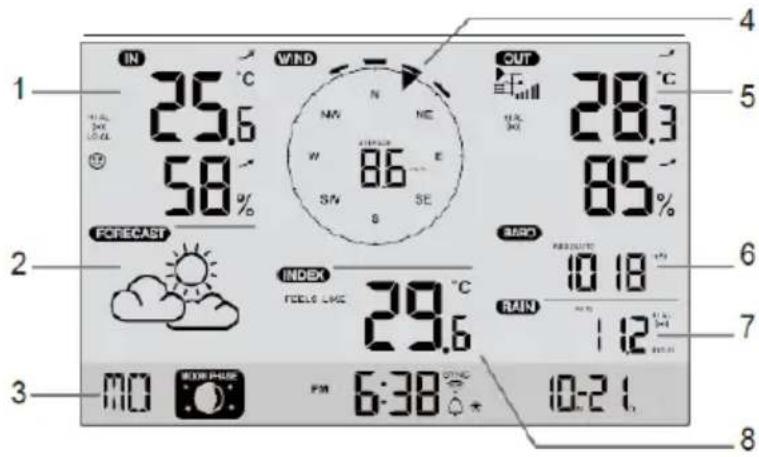

Obszar wyświetlania danych:

1. Temperatura i wilgotność wewnątrz / CH
2. Prognoza pogody
3. Czas, kalendarz i faza księżyca
4. Kierunek i prędkość wiatru
5. Temperatura i wilgotność na zewnątrz
6. Barometr
7. Opady
8. Temperatura odczuwalna

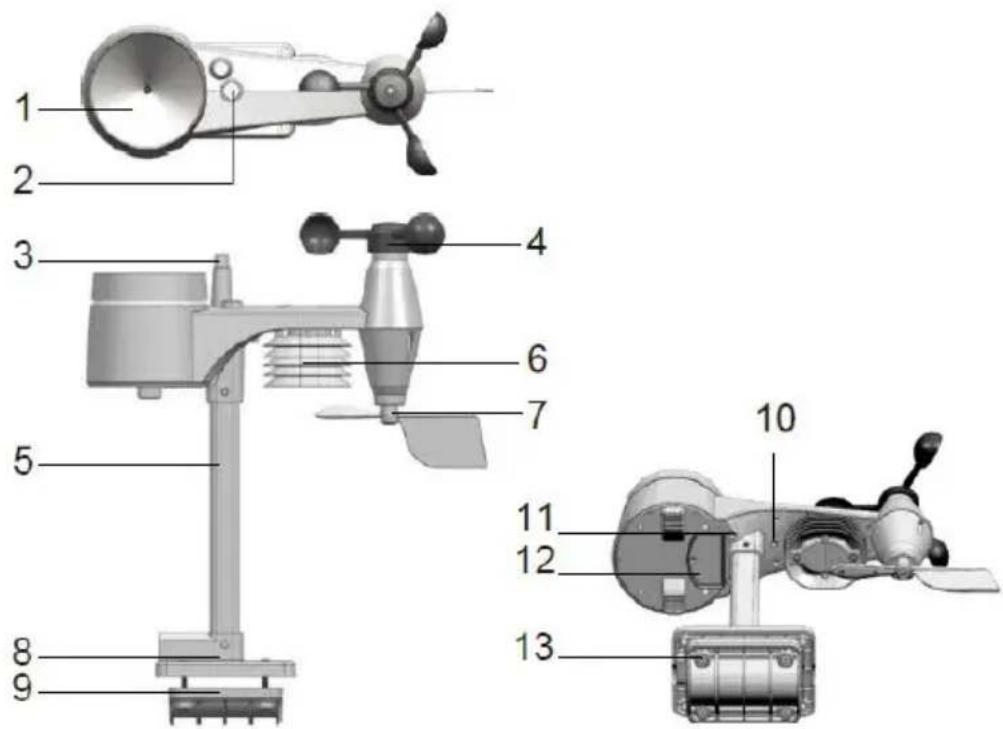

Bezprzewodowy czujnik meteorologiczny 5 w 1

1. Zbiornik na deszcz
2. Poziomica
3. Antena
4. Czasze wiatromierza
5. Słupek montażowy
6. Oślona radiacyjna
7. Wiatrowskaz
8. Podstawka montażowa
9. Klamra montażowa
10. Czerwony wskaźnik diodowy
11. Przycisk [ RESET ]
12. Pokrywa baterii
13. Šruby

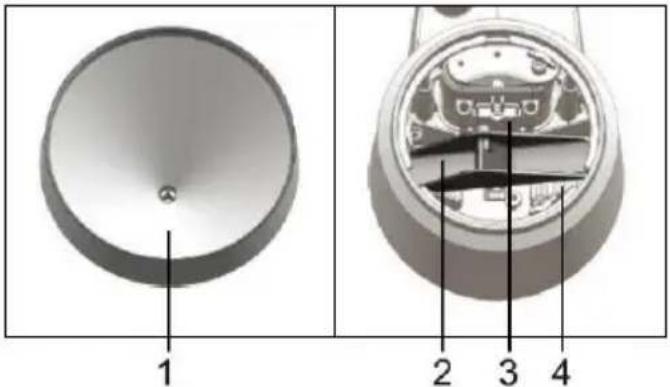

1. Zbiornik na deszcz
2. Wywrotki
3. Czujnik deszczu
4. Otwory spustowe

1 2 3 4

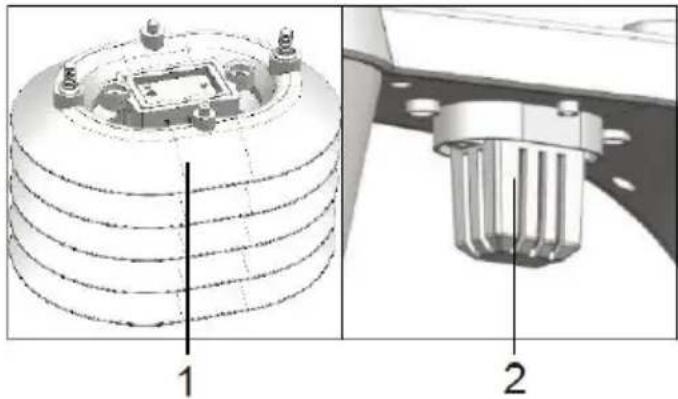

Czujnik temperatury i wilgotności

1. Oślona radiacyjna, obudowa czujnika
2. Czujnik temperatury i wilgotności (wewnątrz osłony radiacyjnej)

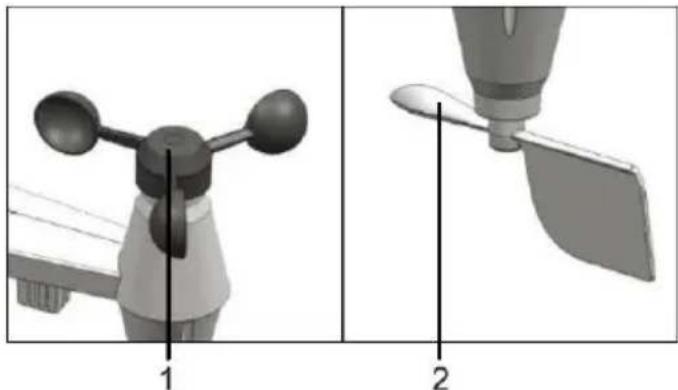

1. Czasze wiatromierza (anemometru)
2. Wiatrowskaz

Montaż i konfiguracja

Montaż bezprzewodowego czujnika 5 w 1

Bezprzewodowy czujnik 5 w 1 mierzy prędkość wiatru, kierunek wiatru, opady atmosferyczne, temperaturę i wilgotność powietrza. Czujnik nie wymaga złożenia ani kalibracji, dzięki czemu instalacja jest niezwykle łatwa.

Wkładanie baterii

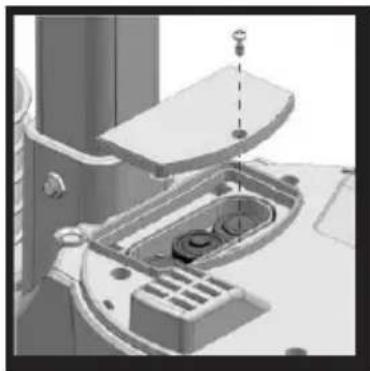

Odkręć wkręty z pokrywy komory baterii znajdującej się na spodzie urządzenia i umieść w komorze baterie zgodnie z oznaczeniem biegunów +/-. Zaóż i przykręć pokrywę komory baterii.

Uwaga:

• Upewnij się, że pierścień uszczelniający jest poprawnie ułożony, aby zapewnić szczelność i wodoodporność.
  • Czerwona dioda zacznie migać co 12 sekund.

Montaż uchwytu i słupka

Krok 1Umieść górną część słupka w kwadratowym otworze w czujniku meteorologicznym.Uwaga:Upewnij się, że oznaczenia na słupku i czujniku są do siebie dopasowane.
Krok 2Umieść nakrętkę w sześciokątnym otworze w czujniku, następnie umieść śrubę z drugiej strony i skręć oba elementy, używając odpowiedniego klucza.
Krok 3Umieść drugi koniec słupka w kwadratowym otworze w plastikowym uchwycie.Uwaga:Upewnij się, że oznaczenia na słupku i uchwycie są do siebie dopasowane.
Krok 4Umieść nakrętkę w sześciokątnym otworze w uchwycie, następnie umieść śrubę z drugiej strony i skręć oba elementy, używając odpowiedniego klucza.

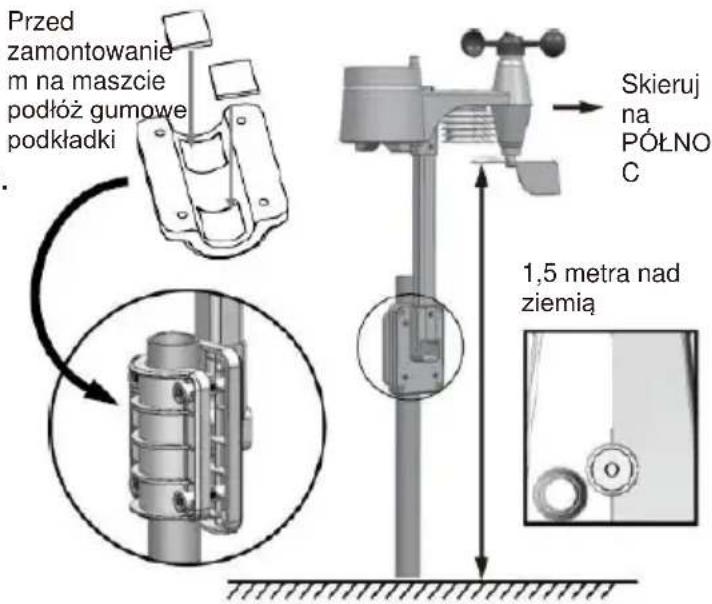

Bezprzewodowy czujnik 5 w 1 należy zamontować na otwartej przestrzeni, w której nad czujnikiem i w jego pobliżu nie będą znajdowały się żadne przeszkody, aby zapewnić prawidłowy pomiar opadów i wiatru Zamontuj czujnik w taki sposób, aby jego mniejszy koniec wskazywał północ, co pozwoli właściwie zorientować wiatrowskaz.

Przymocuj uchwyt montażowy i klamrę (w zestawie) do masztu lub tyczki, tak aby czujnik znalazł się przynajmniej 1,5 m nad ziemią.

Przed ostatecznym przykręceniem czujnika upewnij się, że pęcherzyk powietrza na poziomicy znajduje się wewnątrz czarnego okręgu.

Przed zamontowanie m na maszcie podłoż gumowe podkładki Skieruj na PÓŁNO C 1,5 metra nad ziemia

Stacja bazowa

Stację można sparować bezprzewodowo z zewnętrznym czujnikiem meteorologicznym 5 w 1 i maksymalnie 7 opcjonalnymi czujnikami bezprzewodowymi (nie są dołączone do zestawu).

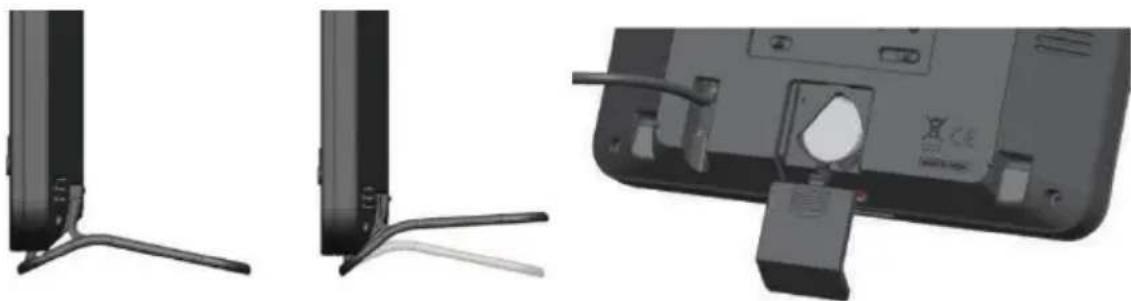

Umieszczanie baterii podtrzymującej (nie jest dołączona do zestawu, opcjonalna)

1. Zdejmij pokrywę komory baterii znajdująca się na spodzie stacji bazowej.
2. Umieść nową baterię guzikową.
3. Wymień drzwiczki baterii.

Uwaga:

Bateria podtrzymująca umożliwia zachowanie: wskazania czasu i daty, wartości min./maks. i danych meteorologicznych z 24 godzin, wartości ustawień alertów, wartości przesunięcia danych meteorologicznych oraz historii kanałów czujników.

We wbudowanej pamięci zapisywane są: ustawienia routera i ustawienia serwera pogodowego

Włączanie stacji

1. Aby włączyć konsolę, podłącz zasilacz.
2. Po włączeniu zasilania konsoli wyświetlone zostaną wszystkie segmenty LCD.
3. Na konsoli uruchomiony zostanie tryb AP (punkt dostępowy).

Uwaga:

Jeżeli po podłączeniu zasilacza na wyświetlaczu LCD nie pojawią się żadne wskazania, naciśnij przycisk [ RESET ] za pomocą ostro zakończonego przedmiotu.

Ustawianie kąta patrzenia na ekran LCD

W zwykłym trybie naciśnij przycisk [ ∧ ] lub [ ∨ ], aby wybrać kąt patrzenia na ekran, w zależności od tego, czy stacja będzie ustawiona na stole czy zamontowana na ścianie.

Parowanie czujnika meteorologicznego 5 w 1 ze stacją

Po włożeniu baterii konsola automatycznie wyszuka i połączy się z czujnikiem bezprzewodowym 5 w 1 (ikona anteny czujnika będzie migać).

Po nawiązaniu połączenia na LCD pojawi się ikona anteny i odczyty temperatury i wilgotności na zewnątrz, prędkości wiatru, kierunku wiatru i opadów atmosferycznych.

Wymiana baterii i ręczne parowanie czujnika

Po każdej wymianie baterii w czujniku bezprzewodowym 5 w 1 należy przeprowadzić ręczne parowanie.

1. Wymień wszystkie baterie w czujniku na nowe.
2. Naciśnij przycisk [SENSOR/WI-FI] na konsoli.
3. Naciśnij przycisk [ RESET ] na bezprzewodowym czujniku 5 w 1.

Parowanie dodatkowych czujników i stacji (opcjonalnych)

Konsola obsługuje do 7 dodatkowych czujników bezprzewodowych. Naciśnij przycisk [SENSOR/WIFI], aby ręcznie wyszukać czujnik dla wyświetlanego kanału. Po sparowaniu czujnika na wyświetlaczu konsoli pojawi się wskaźnik siły sygnału czujnika oraz odczyt warunków pogodowych.

Uwaga:

• Dodatkowe czujniki bezprzewodowe nie są dołączone do zestawu.

Tworzenie konta na serwerze pogodowym i konfiguracja połączenia Wi-Fi

Konsola umożliwia wysyłanie danych meteorologicznych do serwisu Wunderground i/lub Weathercloud za pośrednictwem routera Wi-Fi. Aby skonfigurować ustawienia, wykonaj poniższe kroki.

Uwaga:

Strony internetowe Weather Underground oraz Weathercloud mogą ulec zmianie.

Tworzenie konta na Weather Underground

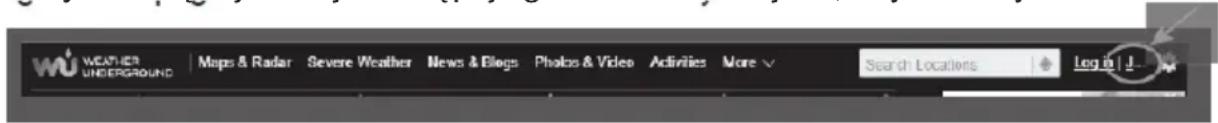

1. Na stronie https://www.wunderground.com w prawym górnym rogu kliknij „Join”, aby otworzyć stronę rejestracji. Postępuj zgodnie z instrukcjami, aby utworzyć konto.

WEATHERS UNDERGROUND Maps & Radar Severe Weather News & Blogs Photos & Video Activities More Search Locations Log in | J...

Uwaga:

Utwórz konto, używając prawdziwego adresu e-mail.

1. Po założeniu konta i ukończeniu procedury potwierdzenia adresu e-mail powróć na stronę WUnderground. Kliknij „My Profile” -> „My Devices” -> „Add a New Device” -> „Professional Weather Station”.

WEATHER UNDERGROUND Sensor Network Maps & Radar Severe Weather News & Blogs Mobile Apps More Search Locations My Profile

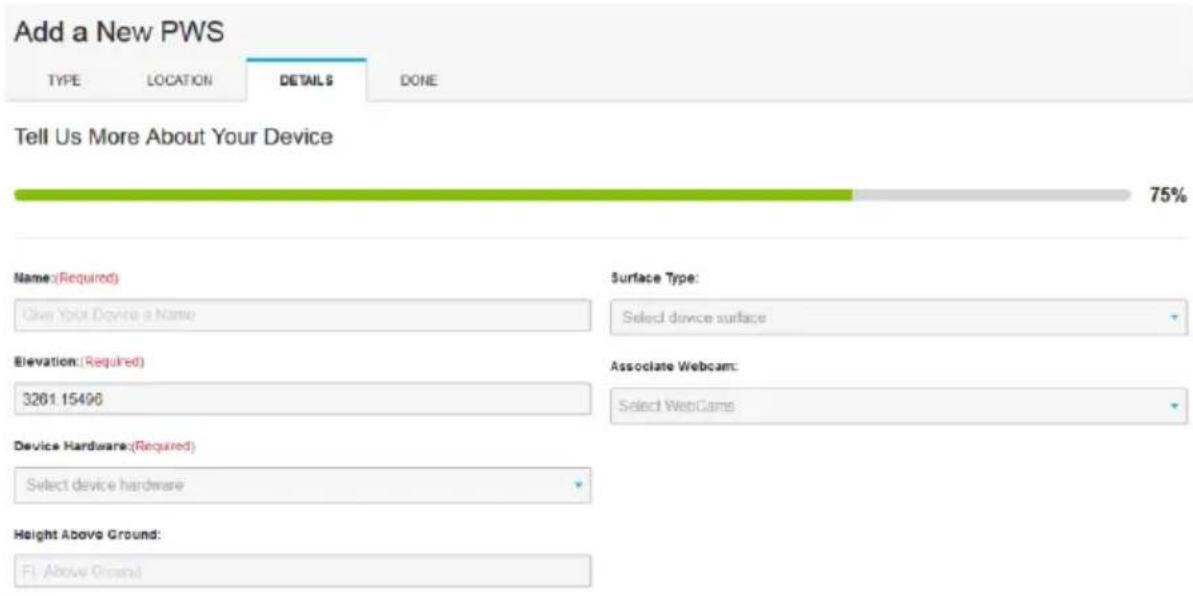

1. Ustaw lokalizację, wpisując adres lub korzystając z mapy.
2. Wypełnij wszystkie pola obowiązkowe. W polu „Device Hardware” wybierz opcję „Other”. Zaakceptuj deklarację zgodności i przejdź dalej.

1. Zapisz Station ID i Station Key swojej stacji.

Tworzenie konta Weathercloud

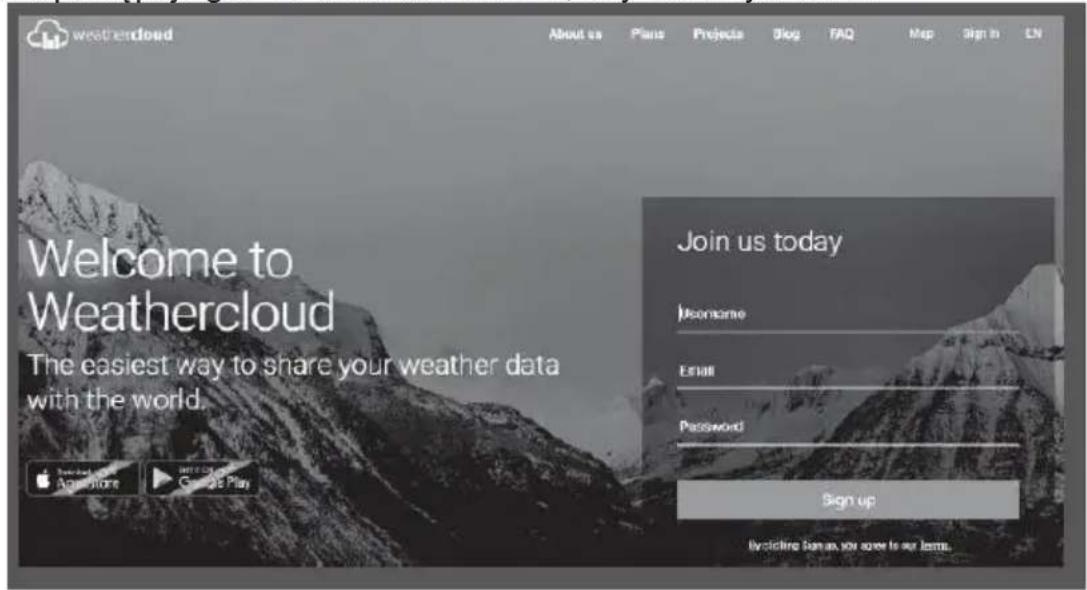

1. Na stronie https://weathercloud.net wprowadź swoje dane w sekcji „Join us today”, a następnie postępuj zgodnie ze wskazówkami, aby utworzyć konto.

Utwórz konto, używając prawdziwego adresu e-mail.

1. Zaloguj się w Weathercloud, aby przejść do strony „Devices”. Kliknij „+ New”, aby dodać nowe urządzenie.

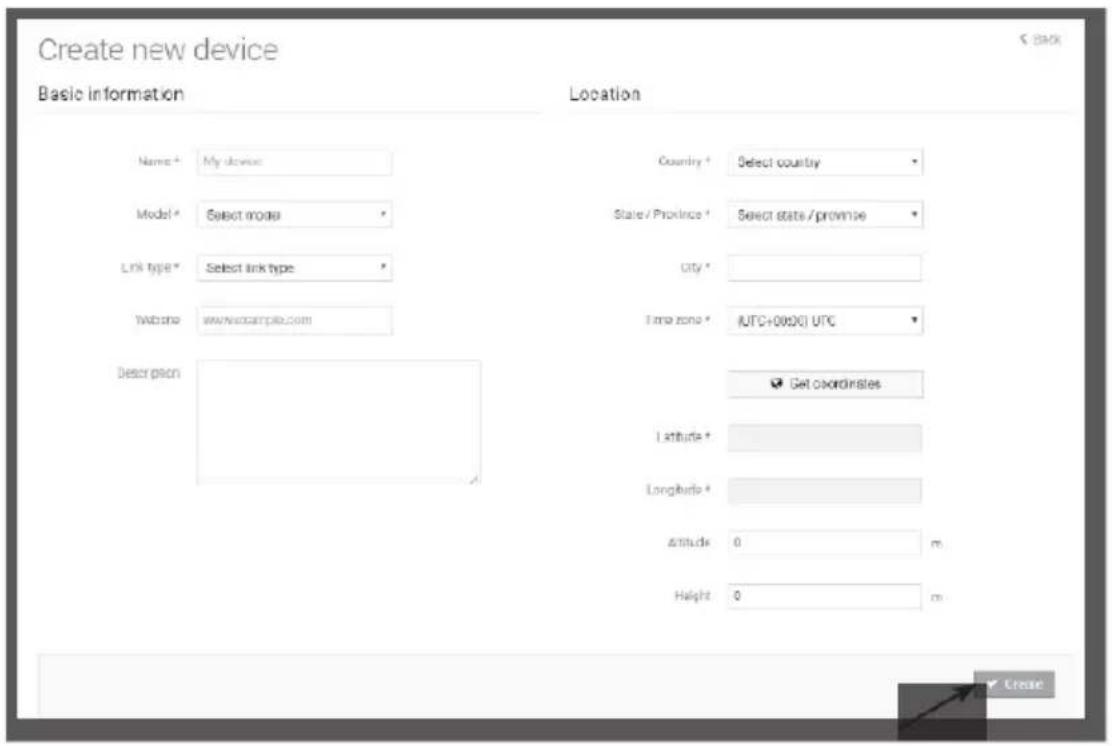

1. Wprowadź wszystkie dane na stronie Create new device. W polu wyboru Model* wybierz opcję „W100 Series” wyświetlaną pod sekcją „CCL”. W polu wyboru Link type* wybierz opcję „Pro Weather Link”. Gdy zakończysz, kliknij Create.

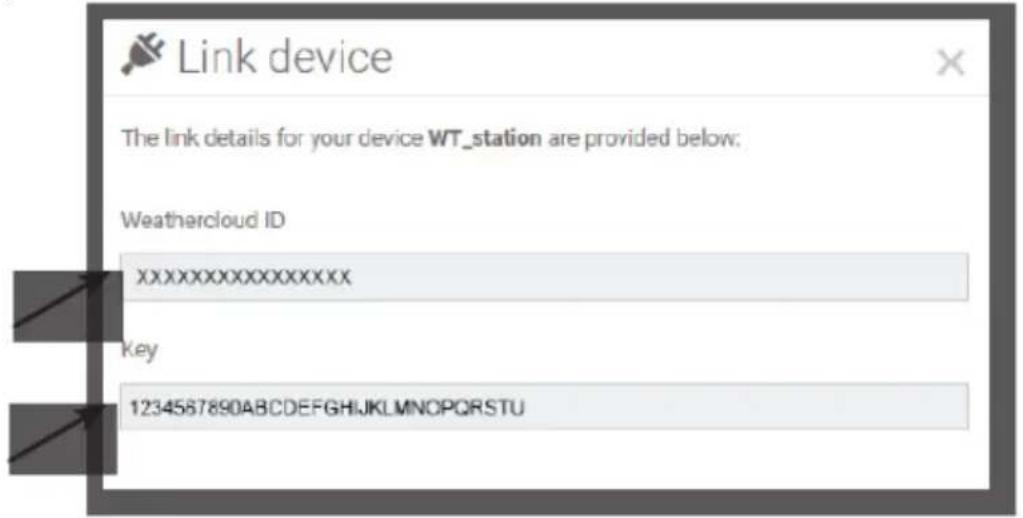

1. Zapisz identyfikator i klucz swojej stacji, aby możliwe było przeprowadzenie kolejnych kroków konfiguracji.

Konfiguracja połączenia Wi-Fi

1. Po włączeniu konsoli po raz pierwszy lub naciśnięciu i przytrzymaniu przycisku [WI-FI/SENSOR] przez 6 sekund w trybie zwykłym, LCD konsoli wyświetl wskazanie „AP” oraz ikonę „,” co oznacza przejście do trybu AP (punkt dostępowy) i gotowość do konfiguracji ustawień Wi-Fi.

1. Połącz się z konsolą przez Wi-Fi za pomocą smartfona, tabletu lub komputera.

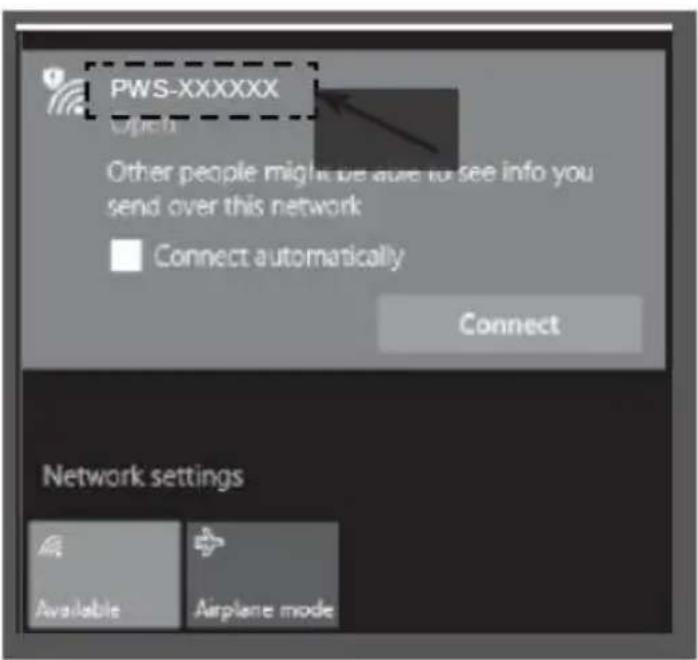

2. Na komputerze otwórz okno ustawień sieci Wi-Fi, a na urządzeniu z systemem Android/iOS wybierz ustawienie → Wi-Fi, aby wybrać wyświetlany na liście identyfikator sieciowy konsoli: PWS-XXXXXX. Połączenie zostanie nawiązane po kilku sekundach.

1. Po nawiązaniu połączenia w pasku adresu przeglądarki wpisz poniższy adres IP, aby przejść do internetowego interfejsu konsoli:

http://192.168.1.1

Uwaga:

• Niektóre wyszukiwarki potraktują adres 192.168.1.1 jako hasło wyszukiwania, dlatego pamiętaj, aby poprzedzić go nagłówkiem http://.
• Zalecamy korzystanie z najnowszych wersji przeglądarek, takich jak: Chrome, Safari, Edge, Firefox lub Opera.

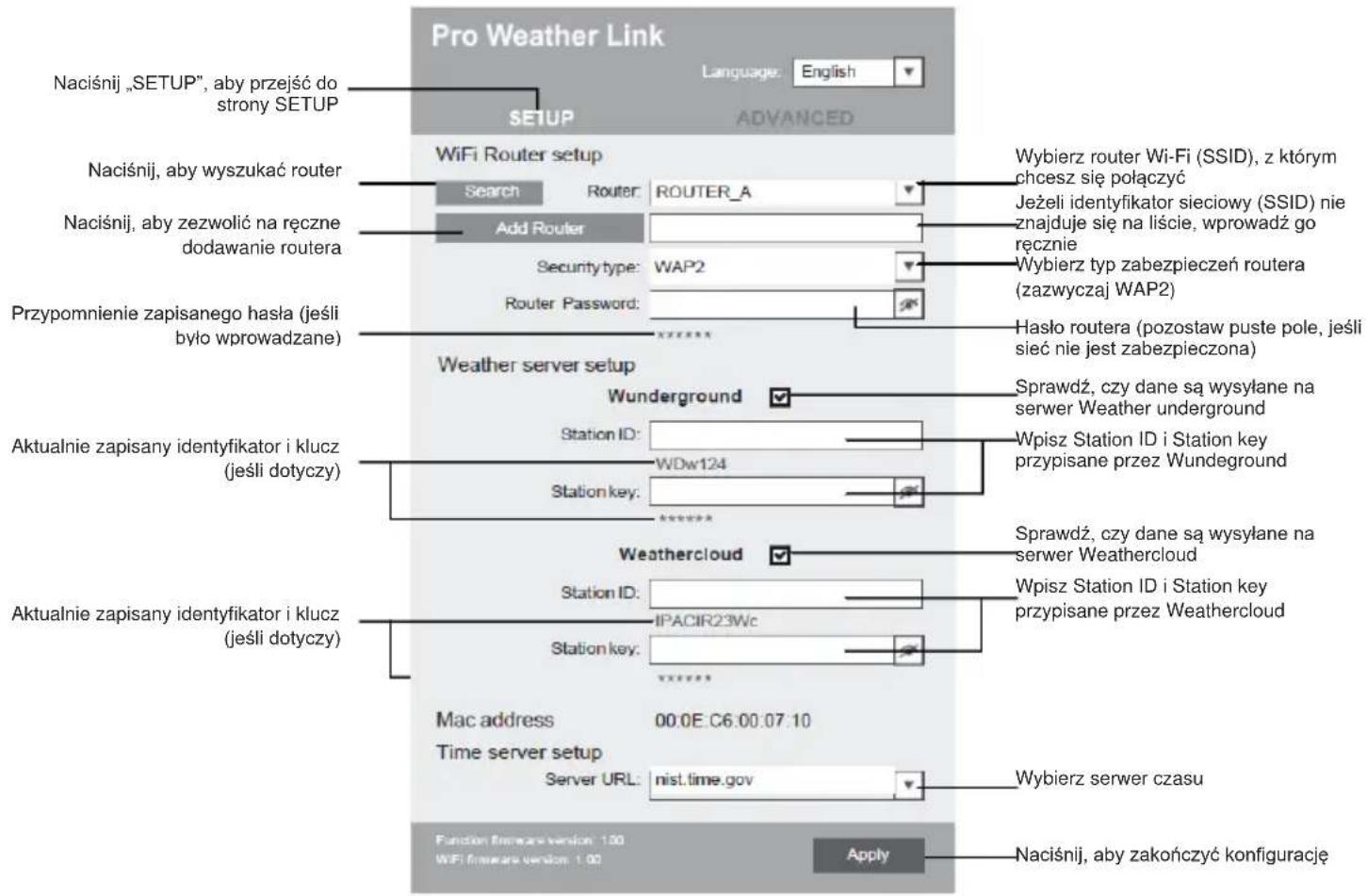

Konfiguracja połączenia z serwerem pogodowym

Wprowadź poniższe informacje w poniższym interfejsie internetowym, na stronie „SETUP”. Jeżeli nie chcesz korzystać z Wunderground.com lub Weathercloud.net, nie zaznaczaj pół wyboru obok tych opcji.

Pro Weather Link Language: English Naciśnij „SETUP”, aby przejść do strony SETUP Naciśnij, aby wyszukać router Naciśnij, aby zezwolić na ręczne dodawanie routera Przypomnienie zapisanego hasła (jeśli było wprowadzane) WiFi Router setup Search Router: ROUTER_A Add Router Security type: WAP2 Router Password: Weather server setup Wunderground Aktualnie zapisany identyfikator i klucz (jeśli dotyczy) Station ID: WDw124 Station key: ****** Weathercloud Aktualnie zapisany identyfikator i klucz (jeśli dotyczy) Station ID: IPACIR23Wc Station key: ****** Mac address 00.0E.C6.00.07.10 Time server setup Server URL: nist.time.gov Apply Wybierz router Wi-Fi (SSID), z którym chcesz się połączyć Jeżeli identyfikator sieciowy (SSID) nie znajduje się na liście, wprowadź go ręcznie Wybierz typ zabezpieczeń routera (zazwyczaj WAP2) Hasło routera (pozostaw puste pole, jeśli sieć nie jest zabezpieczona) Sprawdź, czy dane są wysyłane na serwer Weather underground Wpisz Station ID i Station key przypisane przez Wundeground Sprawdź, czy dane są wysyłane na serwer Weathercloud Wpisz Station ID i Station key przypisane przez Weathercloud Wybierz serwer czasu Naciśnij, aby zakończyć konfigurację

Strona SETUP

Uwaga:

• Po skonfigurowaniu sieci Wi-Fi komputer lub urządzenie przenośne automatycznie wznowi domyślne połączenie Wi-Fi.
  • W trybie AP możesz nacisnąć i przytrzymać przycisk [ WI-FI/SENSOR ] przez 6 sekund, aby zatrzymać tryb AP. Konsola przywróci poprzednie ustawienia.

Stan połączenia Wi-Fi

Poniżej znajdziesz opis stanu ikony Wi-Fi wyświetlanej na LCD konsoli:

Stabilny: konsola jest połączona z routerem Wi-Fi	Miga: Konsola nawiązuje połączenie z routerem Wi-Fi	Miga: Konsola w trybie punktu dostępowego (AP)

Stan połączenia z serwerem czasu

Gdy konsola połączy się z internetem, nastąpi próba połączenia z internetowym serwerem czasu w celu uzyskania czasu UTC. Gdy połączenie zostanie nawiązane, a czas konsoli zaktualizowany, na LCD pojawi się ikona „SYNC”.

MO MOOR PHASE PM 6:38 SYNC 10-2 1

Strefa czasowa: Aby wyświetlany był czas właściwej strefy czasowej, należy wybrać właściwą strefę czasową w trybie ustawień zegara, zmieniając domyślne ustawienie „00” na własną strefę czasową (np. 01 dla Niemiec).

1. Naciśnij i przytrzymaj przycisk [ CLOCK SET ] przez 2 s, aby przejść do trybu ustawień zegara.

2. Naciśnij przycisk [ ∧ ] lub [ ∨ ], aby wprowadzić kod własnej strefy czasowej, a następnie naciśnij i przytrzymaj przycisk [ CLOCK SET ], aby potwierdzić i wyjść. Informacje na temat innych ustawień konsoli znajdziesz w sekcji instrukcji dotyczącej konfiguracji zegara.

Czas jest automatycznie synchronizowany z internetowym serwerem czasu każdego dnia w południe i o północy. Można również nacisnąć przycisk [REFRESH], aby ręcznie uzyskać czas z internetu (w ciągu 1 minuty).

Zaawansowana konfiguracja w interfejsie internetowym

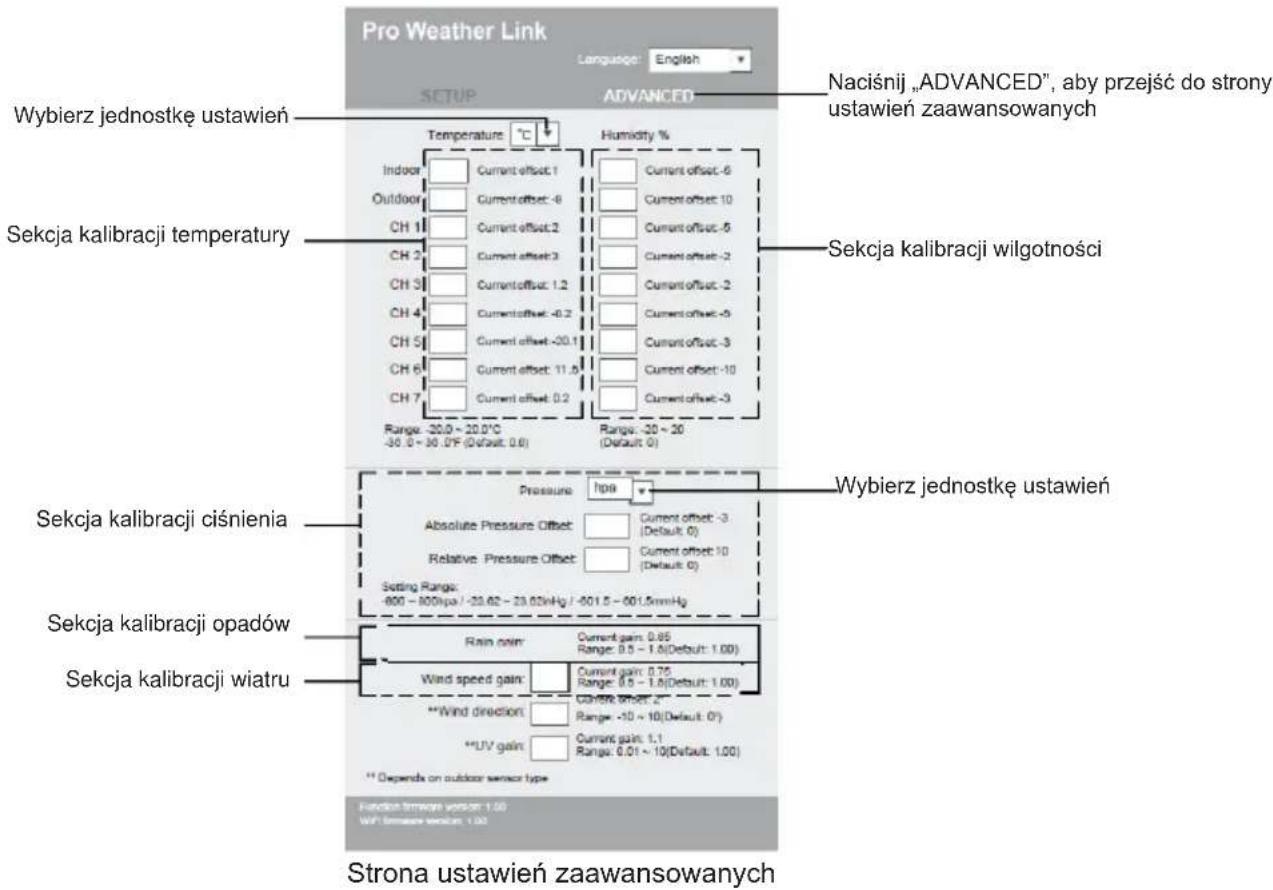

Naciśnij przycisk „ADVANCED” na górze strony, aby przejść do strony ustawień zaawansowanych. Na tej stronie możesz konfigurować i wyświetlać dane kalibracji konsoli, możesz tu również zaktualizować oprogramowanie (dostępne tylko dla platformy komputerowej).

Pro Weather Link Language: English SETUP ADVANCED Wybierz jednostkę ustawień Temperature °C Humidity % Indoor Current offset 1 Current offset -6 Outdoor Current offset -8 Current offset 10 CH 1 Current offset 2 Current offset -5 CH 2 Current offset 3 Current offset -2 CH 3 Current offset 1.2 Current offset -2 CH 4 Current offset -0.2 Current offset -5 CH 5 Current offset -20.1 Current offset -3 CH 6 Current offset 11.5 Current offset -10 CH 7 Current offset 0.2 Current offset -3 Range: -20.0 ~ 20.0°C -36.0 ~ 36.0°F (Default: 0.6) Range: -20 ~ 20 (Default: 0) Naciśnij „ADVANCED”, aby przejść do strony ustawień zaawansowanych Sekcja kalibracji temperature Sekcja kalibracji wilgotności Sekcja kalibracji ciśnienia Pressure hpa Absolute Pressure Offset Current offset -3 (Default: 0) Relative Pressure Offset Current offset 10 (Default: 0) Setting Range: -600 ~ 100typa / -29.62 ~ 29.62Wkg / -501.5 ~ 601.5mmHg Sekcja kalibracji opadów Rain gain: Current gain: 0.85 Range: 0.5 ~ 1.6(Default: 1.00) Wind speed gain: Current gain: 0.75 Range: 0.5 ~ 1.6(Default: 1.00) **Wind direction: CURRENT offset: 2** Range: -10 ~ 10(Default: 0?) **UV gain: Current gain: 1.1 Range: 0.01 ~ 10(Default: 1.00) ** Depends on outdoor sensor type Function termwyn version: 1.50 WF termswyn version: 1.00 Strona ustawień zaawansowanych

Kalibracja

1. Użytkownik może wprowadzić wartość przesunięcia szeregu parametrów pomiarowych. Aktualne wartości przesunięcia wyświetlane są przy każdym z pół.

2. Po zakończeniu konfiguracji naciśnij Apply na stronie SETUP Jako aktualna wartość przesunięcia wyświetlana jest wartość wprowadzona podczas ostatniej kalibracji. Jeśli chcesz ją zmienić, wprowadź nową wartość w pustym polu. Nowa wartość zostanie wprowadzona po naciśnięciu ikony Apply na stronie SETUP.

Uwaga:

Większość parametrów nie wymaga kalibracji. Jest ona konieczna jedynie w przypadku ciśnienia atmosferycznego, które należy skalibrować dla poziomu morza, aby uwzględnić wpływ wysokości nad poziomem morza.

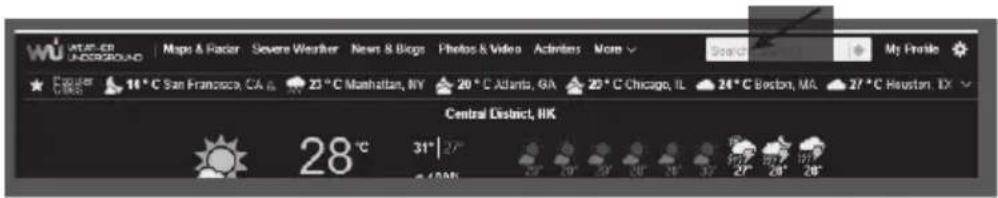

Wyświetlanie danych meteorologicznych na stronie WUnderground

Aby wyświetlać dane z niniejszej stacji na żywo w przeglądarce

internetowej (wersja na komputer lub mobilna), wejdź na stronę http://www.wunderground.com i wprowadź identyfikator niniejszej stacji w polu wyszukiwania. Dane meteorologiczne zostaną wyświetlone na następnej stronie. Możesz się również zalogować, aby wyświetlić i pobrać dane

zarejestrowane przez niniejszą stację pogody.

Możesz też skorzystać z aplikacji „WunderStation” dostępnej na iPadzie firmy Apple – zarejestruj w niej swoją stację pogody i sprawdzaj dane na żywo.

WunderStation

Wyświetlanie danych meteorologicznych na stronie Weathercloud

1. Aby wyświetlać dane z niniejszej stacji na żywo w przeglądarce internetowej (wersja na komputer lub mobilna), wejdź na stronę https://weathercloud.net i zaloguj się na swoim koncie.

2. Kliknij ikonę w rozwijanym menu stacji.

weathercloud Your devices My Device WS-2000 Series AmbientTool Hong Kong June 1, 2018, 12:40 AM Narmin 27.4 °C temp °C chill °C down °C new °C hazin °C heat °C low °C huzin 46 % hun % vapd m/s wapd# m/s wapdavg m/s add * vairavg * bar 11/13.9 MHz train mm colorate mm/h Pictures 0/5 Settings View Link Edit device

1. Kliknij ikonę „Current“, „Wind“, „Evolution” lub „Inside“, aby wyświetlić dane na żywo ze swojej stacji.

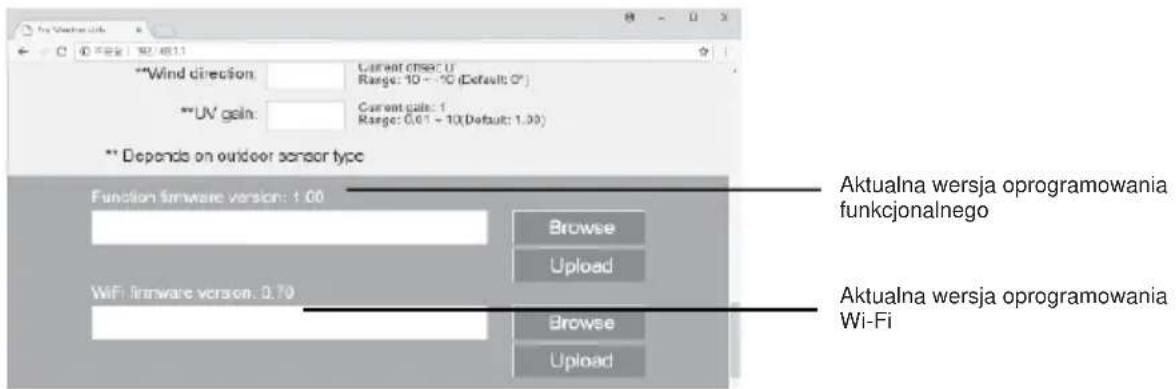

Aktualizacja oprogramowania

Konsola obsługuje aktualizację oprogramowania w trybie OTA. Oprogramowanie może zostać zaktualizowane bezprzewodowo w dowolnym momencie (gdy zajdzie potrzeba), przez dowolną przeglądarkę internetową na komputerze z łącznością Wi-Fi. Aktualizacja nie jest wykonywana z poziomu urządzeń przenośnych/smartfonów.

Nowe oprogramowanie będzie dostępne pod adresem:

https://www.technoline.de/software/ws1900

Jeżeli aktualizacja nie jest dostępna, nie znajdziesz jej na powyższej stronie.

Dostępne są dwa typy aktualizacji oprogramowania: Function Firmware oraz System Wi-Fi

Firmware, których wersje są podane na dole strony ADVANCED.

**Wind direction: Current offset: U Range: 10 - °C (Default: 0°) **UV gain: Current gain: 1 Range: 0.61 - 10 (Default: 1.30) ** Depends on outdoor sensor type Function firmware version: 1.00 Browse Upload WFC firmware version: 0.70 Browse Upload Aktualna wersja oprogramowania funkcjonalnego Aktualna wersja oprogramowania Wi-Fi

Procedura aktualizacji oprogramowania

1. Pobierz najnowszą wersję oprogramowania (funkcjonalnego lub Wi-Fi) na komputer.
2. Przełącz konsolę na tryb AP (punkt dostępowy), następnie podłącz komputer do konsoli (patrz sekcja „KONFIGURACJA POŁĄCZENIA WI-FI” na poprzedniej stronie).
3. Aby zaktualizować oprogramowanie funkcjonalne, kliknij przycisk Browse w sekcji Function firmware i przejdź do lokalizacji, w której znajduje się plik pobrany w kroku 1. Aby zaktualizować oprogramowanie Wi-Fi, kliknij przycisk Browse w sekcji WI-FI firmware.
4. Kliknij odpowiedni przycisk , aby rozpocząć przesyłanie pliku aktualizacji do konsoli (pojawi się pasek postępu przesyłania (%)).
5. Gdy konsola otrzyma plik oprogramowania, aktualizacja zostanie przeprowadzona automatycznie i pojawi się pasek postępu aktualizacji (wartość 100 oznacza ukończenie aktualizacji).

1. Gdy aktualizowanie zostanie ukończone, konsola zostanie zrestartowana.

Uwaga:

• Nie można równocześnie przeprowadzić aktualizacji oprogramowania funkcjonalnego i Wi-Fi, należy je przeprowadzać kolejno.
  • W trakcie całego procesu aktualizacji urządzenia muszą być zasilane.
• Upewnij się, że połączenie Wi-Fi w komputerze jest stabilne.
  • Po rozpoczęciu procedury aktualizacji nie korzystaj z konsoli ani komputera.
• W trakcie aktualizacji konsola nie przesyła danych. Po zakończeniu aktualizacji konsola połączy się z routerem Wi-Fi i prześle dane. Jeżeli konsola nie może połączyć się z routerem, zamknij stronę SETUP i ponownie przeprowadź konfigurację.
• Po aktualizacji oprogramowania może zajść konieczność ponownego wprowadzenia identyfikatora i hasła do Weather Underground.

Inne ustawienia i funkcje stacji

Ustawianie czasu

Konsola wyświetla aktualny czas lokalny poprzez synchronizację z wybranym internetowym serwerem czasu. Jeżeli urządzenie będzie używane offline, datę i czas można ustawić ręcznie. Podczas pierwszego uruchomienia naciśnij i przytrzymaj przycisk [ WI-FI/SENSOR ] przez 6 sekund, aby przywrócić zwykły tryb pracy konsoli.

1. W zwykłym trybie naciśnij i przytrzymaj przycisk [CLOCK SET] przez 2 sekundy, aby przejść do konfiguracji.
2. Sekwencja ustawień: Time Zone → DST ON/OFF → Hour → Minute → 12/24 hour format → Year → Month → Day → M-D/D-M format → Time sync ON/OFF → weekday Language.
3. Naciśnij przycisk [ ∧ ] lub [ ∨ ], aby zmienić wartość. Naciśnij i przytrzymaj przycisk, aby przyspieszyć zmianę wartości.
4. Naciśnij przycisk [ CLOCK SET ], aby zapisać i wyjść z trybu ustawień, w przeciwnym razie urządzenie zakończy tryb konfiguracji automatycznie, jeżeli przez 60 sekund nie zostanie naciśnięty żaden przycisk.

Uwaga:

• W zwykłym trybie naciśnij przycisk [ CLOCK SET ], aby wybrać wyświetlanie daty lub roku.
- W trakcie konfiguracji możesz nacisnąć i przytrzymać przycisk [ CLOCK SET ] przez 2 sekundy, aby powrócić do trybu zwykłego.

Faza księżyca

Faza księżyca określana jest na podstawie czasu, daty i strefy czasowej. W poniższej tabeli objaśniamy znaczenie ikon faz księżyca dla półkuli północnej i południowej. Zajrzyj do sekcji orientowanie czujnika 5 w 1 na południe, aby dowiedzieć się, jak skonfigurować ustawienia dla półkuli południowej.

Półkula północna		Faza księżyca	Półkula południowa
		Nów
		Wzrastający sierp
		Pierwsza kwadra
		Księżyc dopełniający się
		Pełnia
		Księżyc cofający się
		Trzecia kwadra
		Malejący sierp

Skierowanie bezprzewodowego czujnika 5 w 1 na południe

Czujnik zewnętrzny 5 w 1 został skalibrowany i zachowa najwyższą precyzję, gdy jest skierowany w stronę północną. Możliwe jest również korzystanie z czujnika na półkuli południowej, w tym celu należy skierować wiatrowskaz na południe.

1. Zainstaluj bezprzewodowy czujnik 5 w 1, tak aby wiatrowskaz wskazywał południe. (Patrz MONTAŻ BEZPRZEWODOWEGO CZUJNIKA).
2. W zwykłym trybie pracy konsoli naciśnij i przytrzymaj przycisk [ INDEX ] przez 10 sekund, aby przejść do trybu kalibracji, następnie ponownie naciśnij przycisk [ INDEX ], aby na dole po lewej stronie LCD pojawiła się ikona „N”, oznaczająca przejście do trybu orientacji czujnika
3. Za pomocą przycisków [Λ] lub [V] zmień ustawienie (półkula południowa).
4. Naciśnij przycisk [INDEX], aby potwierdzić i wyjść.

Uwaga:

- Zmiana ustawienia półkuli spowoduje automatyczne przełączenie wyświetlanych ikon faz księżyca.

Ustawianie czasu alarmu

1. W zwykłym trybie konfiguracji czasu naciśnij i przytrzymaj przycisk [ ALARM ] przez 2 sekundy. Cyfry godziny alarmu zaczną migać, co oznacza przejście do trybu konfiguracji czasu alarmu.
2. Naciśnij przycisk [ ∧ ] lub [ ∨ ], aby zmienić wartość. Naciśnij i przytrzymaj przycisk, aby przyspieszyć zmianę wartości.
3. Ponownie naciśnij przycisk [ ALARM ], aby przejść do konfiguracji minut – cyfry minut zaczną migać.
4. Naciśnij przycisk [ ∧ ] lub [ ∨ ], aby zmienić wartość migającej cyfry.
5. Naciśnij przycisk [ ALARM ], aby zapisać i zakończyć konfigurację.

Uwaga:

• W trybie alarmu na LCD wyświetlana jest ikona „ ”.
- Funkcja alarmu włączy się automatycznie po ustawieniu czasu alarmu.

Aktywacja alarmu i alarmu ostrzegającego o temperaturze

1. W zwykłym trybie naciśnij przycisk [ ALARM ], aby na 5 sekund wyświetlić czas alarmu.
2. Gdy wyświetlany jest czas alarmu, ponownie naciśnij przycisk [ ALARM ], aby włączyć funkcję alarmu. Lub naciśnij przycisk [ ALARM ] dwa razy, aby włączyć alarm i ostrzeżenie o oblodzeniu.

Alarm wyłączony	Alarm włączony	Alarm i ostrzeżenie o oblodzeniu

Uwaga:

Po aktywowaniu ostrzeżenia o oblodzeniu uruchamiany będzie wybrany dźwięk alarmu, a ikona alertu o oblodzeniu będzie migać 30 minut wcześniej, jeżeli temperatura na zewnątrz spadnie poniżej -3°C.

Gdy nadejdzie godzina alarmu, wyemitowany zostanie dźwięk alarmu.

Można go zatrzymać poniższymi działaniami:

• Automatycznie wyłączenie po 2 minutach, jeżeli nie wykonasz żadnej operacji. Budzik uruchomi się ponownie kolejnego dnia.
• Naciśnięcie przycisku [ SNOOZE ], aby uruchomić tryb drzemki, który sprawi, że po 5 minutach ponownie uruchomiony zostanie dźwięk alarmu.
• Naciśnięcie i przytrzymanie przycisku [SNOOZE] przez 2 sekundy w celu wyłączenia sygnału i ponownej aktywacji budzika kolejnego dnia.
• Naciśnięcie przycisku [ ALARM ] w celu wyłączenia sygnału i ponownej aktywacji budzika kolejnego dnia.

Uwaga:

• Z drzemki można korzystać stale w ciągu 24 godzin.
• W trybie drzemki ikona alarmu „ ” będzie migać.

Funkcja i trend temperatury/wilgotności

Wybierz jednostkę temperatury za pomocą przełącznika [°C/°F].

Wskaźnik trendu temperatury/wilgotności informuje o trendzie zmian dla najbliższych kilku minut.

Wskaźnik strzałkowy
Trend temperatury/wilgotności	Rosnący	Stały	Opadający

Uwaga:

Gdy temperatura w pomieszczeniu jest niższa niż -40°C, na LCD wyświetlane jest wskazanie „Lo”. Gdy temperatura jest wyższa niż 70°C, na LCD wyświetlane jest wskazanie „HI”.
Gdy temperatura na zewnątrz jest niższa niż -40°C, na LCD wyświetlane jest wskazanie „Lo”. Gdy temperatura jest wyższa niż 80°C, na LCD wyświetlane jest wskazanie „HI”.
Gdy wilgotność jest niższa niż 1%, na LCD wyświetlane jest wskazanie „Lo”. Gdy wilgotność jest wyższa niż 99%, na LCD wyświetlane jest wskazanie „HI”.

Wskazanie komfortu warunków w pomieszczeniu

Wskaźnik poziomu komfortu jest wskaźnikiem obrazkowym, który określany jest na podstawie temperatury i wilgotności.

Za zimno	Komfortowo	Za gorąco

Uwaga:

• Wskazanie komfortu może być różne przy tej samej temperaturze w zależności od wilgotności.
• Wskaźnik komfortu nie jest wyświetlany, gdy temperatura spada poniżej 0°C lub jest wyższa niż 60°C.

Bezprzewodowy odbiór sygnału czujnika

1. Konsola wyświetla siłę sygnału bezprzewodowego czujnika 5 w 1 według wzorca przedstawionego w poniższej tabeli.

Brak sygnału		Słaby sygnał		Dobry sygnał

1. Jeżeli nadawanie sygnału zostanie przerwane i nie zostanie wznowione w ciągu 15 minut, ikona sygnału zniknie. Zamiast wskazania temperatury i wilgotności dla tego kanału wyświetlane jest wskazanie „Er”.
2. Jeżeli sygnał nie zostanie przywrócony w ciągu 48 godzin, wskazanie „Er” będzie wyświetlane bez przerwy. Wymień baterie i ponownie sparuj czujnik, naciskając przycisk [SENSOR/WI-FI].

Wyświetlanie kanału zewnętrznego (funkcja opcjonalna z dodatkowymi termohigrometrami)

Konsolę można sparować z bezprzewodowym czujnikiem 5 w 1 i maksymalnie 7 bezprzewodowymi termohigrometrami. Jeżeli posiadasz 2 lub więcej czujników, naciśnij przycisk [CHANNEL], aby w trybie zwykłym wybrać inny kanał bezprzewodowy lub naciśnij i przytrzymaj przycisk [CHANNEL] przez 2 sekundy, aby włączyć tryb automatycznego przełączania wskazań wykorzystywanych kanałów w odstępach 4-sekundowych.

Gdy włączony jest tryb automatycznego przełączania wskazań, naciśnij przycisk [ CHANNEL ], aby wyłączyć tryb automatycznego przełączania wskazań i wyświetlić wskazanie aktualnego kanału.

Wiatr Informacje ogólne na temat pomiaru prędkości i kierunku wiatru

WIND N NW NE W AVERAGE 8.6 km/h E SW SE S Wiatrowskaz działający w czasie rzeczywistym Wskazanie kierunku podmuchów wiatru z ostatnich 5 minut Średnia prędkość wiatru/porywy

Konfiguracja jednostki prędkości wiatru i formatu wyświetlania kierunku

1. W trybie zwykłym naciśnij i przytrzymaj przycisk [WIND] przez 2 sekundy, aby przejść do trybu wyboru jednostki prędkości wiatru. Jednostka zacznie migać. Naciśnij przycisk [∧] lub [∨], aby zmienić jednostkę prędkości wiatru. Kolejność opcji ustawień: m/s → km/h → węzły → mph

2. Ponownie naciśnij przycisk [WIND], aby powrócić do trybu zwykłego.

Wybór trybu wyświetlania prędkości wiatru

W zwykłym trybie naciśnij przycisk [ WIND ], aby wybrać AVERAGE (średnia prędkość) lub GUST (porywy).

Temperatura odczuwalna

W obszarze temperatury odczuwalnej (INDEX) można wyświetlić kolejne parametry wskaźników pogody. Naciśnij przycisk [ INDEX ], aby kolejno wyświetlić: FEELS LIKE → HEAT INDEX → WIND CHILL → DEWPOINT.

Wartości FEELS LIKE

Wskaźnik temperatury Feels Like określa temperaturę faktycznie odczuwaną przez człowieka.

Heat index

Wskaźnik upału (heat index) określany na podstawie temperatury i wilgotności wskazywanej przez bezprzewodowy czujnik 5 w 1, gdy wartość temperatury mieści się w zakresie od 27°C do 50°C.

Wskaźnik upału, zakres	Ostrzeżenie	Objaśnienie
27°C do 32°C	Caution	Prawdopodobieństwo znużenia cieplnego
33°C do 40°C	Extreme Caution	Prawdopodobieństwo odwodnienia na skutek upału
41°C do 54°C	Danger	Bardzo prawdopodobne znużenie cieplne
≥55°C	Extreme Danger	Wysokie ryzyko odwodnienia/udaru słonecznego

Wind chill

Wskaźnik czynnika chłodzącego wiatru określany jest na podstawie temperatury i prędkości wiatru wskazywanych przez bezprzewodowy czujnik 5 w 1.

Punkt rosy

• Punkt rosy to wartość temperatury, poniżej której para wodna zawarta w powietrzu o stałym ciśnieniu skrapla się w tym samym tempie co wyparowuje. Skroplona woda nazywana jest rosą, gdy gromadzi się na powierzchni ciała stałego.
  • Temperatura punktu rosy określona jest na podstawie temperatury i wilgotności zmierzonej przez bezprzewodowy czujnik 5 w 1.

Prognoza pogody

Wbudowany barometr rozpoznaje zmiany ciśnienia atmosferycznego. Korzystając ze zgromadzonych danych urządzenie prognozuje pogodę na najbliższe 12-24 godzin w promieniu 30-50 km.

Słonecznie	Z	Zachmurzenie	Deszcz	Deszcz/burze	Śnieg

n. ziejónioni

Uwaga:

• Dokładność prognozy pogody opartej na ciśnieniu ogólnym wynosi około 70% do 75%.
- Prognoza pogody dotyczy warunków, które wystąpią w ciągu najbliższych 12-24 godzin, ale nie zawsze jest odzwierciedleniem aktualnej sytuacji.
- Prognozowanie opadów ŚNIEGU nie opiera się na ciśnieniu atmosferycznym, ale na temperaturze na zewnątrz. Gdy temperatura spadnie poniżej -3°C, na LCD wyświetlona zostanie ikona prognozowanych opadów ŚNIEGU.

Ciśnienie barometryczne

Ciśnienie atmosferyczne to ciśnienie wywierane w dowolnym miejscu ziemi przez znajdujący się nad nią słup powietrza. Ciśnienie o wartości jednej atmosfery to ciśnienie średnie, które obniża się wraz ze wzrostem wysokości. Do pomiaru ciśnienia atmosferycznego służą barometry. Ponieważ zmiany ciśnienia atmosferycznego wywoływane są przez warunki pogodowe, możliwe jest prognozowanie pogody na podstawie zmian ciśnienia.

BARO ABSOLUTE 10 18 hPa

Konfiguracja jednostki ciśnienia

W zwykłym trybie naciśnij przycisk [ BARO UNIT ], aby zmienić jednostkę ciśnienia w następującej kolejności: hPa→ inHg → mmHg

Wyświetlanie odczytu ciśnienia bezwzględnego/względnego

W zwykłym trybie naciśnij i przytrzymaj przycisk [ BARO ], aby wybrać odczyt ciśnienia

ABSOLUTE/RELATIVE.

Konfiguracja względnej wartości ciśnienia atmosferycznego

Przejdź do „Zaawansowana konfiguracja w interfejsie internetowym” na stronie 11.

Przykład: jeżeli odczyt ciśnienia względnego dla danej lokalizacji wynosi 1010 hPa, a odczyt na urządzeniu ma wartość 1013 hPa, w pole należy wprowadzić wartość „-3”.

Opady

W sekcji danych na temat OPADÓW umieszczane są informacje na temat rodzaju i skali opadów

RAIN RATE 1.2 HI AL (0.0) mm/h

Konfiguracja jednostki opadów

1. Naciśnij i przytrzymaj przycisk [RAIN] przez 2 sekundy, aby przejść do trybu konfiguracji.

2. Naciśnij przycisk [Λ] lub [V], aby wybrać jednostkę pomiaru opadów: mm lub in.

3. Naciśnij przycisk [RAIN], aby potwierdzić i zakończyć konfigurację.

Wybór trybu wyświetlania opadów

Naciśnij przycisk [RAIN], aby wybrać jedną z opcji:

1. HOURLY – podsumowanie opadów z ostatniej godziny
2. DAILY – podsumowanie opadów od północy
3. WEEKLY – podsumowanie opadów z bieżącego tygodnia
4. MONTHLY – podsumowanie opadów z bieżącego miesiąca kalendarzowego
5. Total – podsumowanie opadów od ostatniego zerowania
6. Rate – Natężenie opadów w ciągu ostatniej godziny (aktualizacja co 24 sekundy)

Zerowanie całkowitego licznika opadów

W zwykłym trybie naciśnij i przytrzymaj przycisk [ HISTORY ] przez 2 sekundy, aby zresetować wszystkie dane na temat opadów.

Uwaga:

Aby zapewnić poprawne wyświetlanie danych, wyzeruj wszystkie dane dotyczące opadów, gdy instalujesz bezprzewodowy czujnik 5 w 1 w nowym miejscu

Zarejestrowane dane maks./min.

Konsola rejestruje i gromadzi dane pogodowe maks./min. opatrzone odpowiednim znacznikiem czasu, aby ułatwić kontrolę odczytów.

Wyświetlanie zgromadzonych wpisów maks./min.

W zwykłym trybie naciśnij przycisk [ MAX/MIN ], aby sprawdzić rekordy maks./min. Kolejność wyświetlanych danych: temperatura maks. wewnątrz (lub dla aktualnego kanału) → temperatura min. wewnątrz (lub dla aktualnego kanału) → wilgotność maks. wewnątrz (lub dla aktualnego kanału) → wilgotność min. wewnątrz (lub dla aktualnego kanału) → maks. temperatura na zewnątrz → min. temperatura na zewnątrz → maks. wilgotność na zewnątrz → min. wilgotność na zewnątrz → maks. średnia prędkość wiatru → maks. porywy → maks. ciśnienie względne → min. ciśnienie względne → maks. ciśnienie bezwzględne → min. ciśnienie bezwzględne → maks. temperatura odczuwalna → min. temperatura odczuwalna → maks. wskaźnik upału → min. wskaźnik upału → maks. czynnik chłodzący wiatru → min. czynnik chłodzący wiatru → maks. punkt rosy → min. punkt rosy → maks. dzienne opady.

Kasowanie rekordów maks./min.

Naciśnij i przytrzymaj przycisk [ MAX/MIN ] przez 2 sekundy, aby zresetować rekordy maks./min. dla wybranych danych.

Uwaga:

Na LCD wyświetlana jest również ikona „HISTORY” i data rekordu danych.

Dane historyczne z ostatnich 24 godzin

Konsola automatycznie zapisuje dane meteorologiczne z ostatnich 24 godzin.

1. Naciśnij przycisk [ HISTORY ], aby sprawdzić początkowe dane pogodowe dla aktualnej godziny, np. aktualny czas to 7:25, 8 marca, na wyświetlaczu pojawią się dane z 7:00, z 8 marca.
2. Kilka razy naciśnij przycisk [ HISTORY ], aby wyświetlić starsze dane z ostatnich 24 godzin, np. z 6:00 (8.03), 5:00 (8.03), ..., 10:00 (7.03), 9:00 (7.03), 8:00 (7.03)

Uwaga:

Na LCD wyświetlana jest również ikona „HISTORY” historyczne wpisy danych z czasem i datą.

Konfiguracja alertu pogodowego

Alert pogodowy ostrzega o wystąpieniu określonych warunków pogodowych. Gdy zostanie spełniony warunek uruchomienia alertu, aktywowany zostanie dźwięk alarmu, a na LCD zacznie migać ikona alertu.

Konfiguracja alertu

1. Naciśnij [ ALERT ], aby wybrać i wyświetlić odczyt wybranego alertu. Kolejność wskazań jest następująca:

Kolejność wskazań alertów	Zakres ustawień	Sekcja wyświetlacza	Wartość domyślna
Alert wysokiej temperatury wewnątrz (aktualny kanał)	-40°C ~ 80°C	Temperatura i wilgotność wewnątrz / CH	40°C
Alert niskiej temperatury wewnątrz (aktualny kanał)			0°C
Alert wysokiej wilgotności wewnątrz (aktualny kanał)	1% ~ 99%		80%
Alert niskiej wilgotności wewnątrz (aktualny kanał)			40%
Alert wysokiej temperatury na zewnątrz	-40°C ~ 80°C	Temperatura i wilgotność na zewnątrz	40°C
Alert niskiej temperatury na zewnątrz			0°C
Alert wysokiej wilgotności na zewnątrz	1% ~ 99%		80%
Alert niskiej wilgotności na zewnątrz			40%
Średnia prędkość wiatru	0,1-50 m/s	Kierunek i prędkość wiatru	17,2 mm/h
Spadek ciśnienia	1-10 hPa	Barometr	3 hPa
Opady w ciągu godziny	1-1000 mm	Opady	100 mm

1. Gdy wyświetlany jest aktualny odczyt alertu, naciśnij i przytrzymaj przycisk [ ALERT ] przez 2 sekundy, aby przejść do konfiguracji alertu. Odczyt alertu zacznie migać.
2. Naciśnij przycisk [Λ] lub [V], aby zmienić wartość lub naciśnij i przytrzymaj przycisk, aby szybko zmieniać wartość.
3. Naciśnij przycisk [ ALERT ], aby potwierdzić wartość.
4. Naciśnij przycisk [ ALARM ], aby włączyć lub wyłączyć dany alert.
5. Naciśnij przycisk [ ALERT ], aby przejść do odczytu kolejnego alertu.

Alert wysokiej/nisk HI AL 13+4 LO AL IN 25.6 °C

Alert włączony

IN 25.6°C Alert ——

Alert wyłączony

1. Naciśnij dowolny przycisk na przednim panelu, aby zapisać ustawienie włączenia/wyłączenia alertu i powrócić do trybu zwykłego lub poczekaj na automatyczny powrót do trybu zwykłego, który nastąpi po 30 sekundach przerwy od ostatniego naciśnięcia przycisku.

Zatrzymanie aktywnego alertu

Naciśnij przycisk [ SNOOZE ], aby wyciszyć alarm alertu lub poczekaj na jego automatyczne wyłączenie po 2 minutach.

Uwaga:

Gdy uruchomiony zostanie alert, sygnał alarmu będzie wybrzmiewał przez 2 minuty. W tym czasie będą migać ikony i wskazania powiązane z alertem.
- Po automatycznym wyłączeniu dźwięku alarmu alertu (po 2 minutach) ikona i wskazanie alertu będą nadal migać do momentu, gdy warunki pogodowe przestaną mieścić się w zakresie alertu.
- Dźwięk alertu zostanie uruchomiony ponownie, gdy wskazania warunków pogodowych przekroczą próg uruchomienia alertu.

Konserwacja

Wymiana baterii

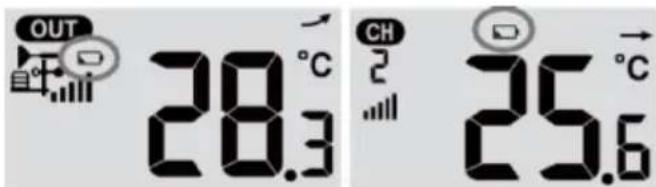

Jeżeli w obszarze OUT lub CH wyświetlany jest wskaźnik niskiego poziomu energii w bateriach „,”, oznacza to, że bateria w bezprzewodowym czujniku tego kanału lub zewnętrznym czujniku 5 w 1 jest rozładowana. Należy natychmiast wymienić wszystkie baterie w czujniku powiązanym z aktualnym kanałem.

OUT 28.3°C CH 25.6°C

Czyszczenie zbiornika na deszcz

1. Odkręć zbiornik na deszcz obracając go o 30° w kierunku przeciwnym do ruchu wskazówek zegara.
2. Ostrożnie zdejmij zbiornik na deszcz.
3. Oczyć go i usuń wszelkie zanieczyszczenia i owady.
4. Zainstaluj zbiornik na deszcz, gdy zostanie wyczyszczony i całkowicie wysuszony.

Czyszczenie termohigrometru w bezprzewodowym czujniku 5 w 1

1. Wykręć 2 śruby od spodu osłony radiacyjnej.
2. Delikatnie zdejmij osłone.
3. Ostrożnie usuń zabrudzenia i owady z obudowy czujnika (nie dopuść do zawilgocenia czujników znajdujących się wewnątrz).
4. Oczyć osłone woda, aby usunąć zabrudzenia i owady.
5. Zainstaluj wszystkie elementy na miejscu po ich wyczyszczeniu i całkowitym wysuszeniu.

Firma Technotrade oświadcza, że niniejsze urządzenie (WS 1900) jest zgodne z podstawowymi wymaganiami i innymi obowiązującymi zapisami dyrektywy 2014/53/UE oraz ROHS 2011/65/WE. Oryginał deklaracji zgodności UE można znaleźć pod adresem: www.technoline.de/doc/4029665019000

Specyfikacja

Stacja

Specyfikacja ogólna

Wymiary (szer. x wys. x gł.)	136 × 168 × 24,5 mm
Masa	370 g (z bateriami)
Zasilanie główne	Zasilacz HX075-0501000-AG-001 DC 5 V, 1 A
Bateria podtrzymująca	CR2032, baterie 3 V
Zakres temperatury roboczej	-5°C ~ 50°C

Specyfikacja komunikacji Wi-Fi

Standard Wi-Fi	802.11 b/g/n
Częstotliwość robocza i moc nadajnika:	2,4 GHzb: 17,0 dBm/g: 13,5 dBm/n: 12,5 dBm
Obsługiwane typyzabezpieczeń routera	WPA/WPA2, OPEN, WEP (WEP: obsługa wyłącznie hasel szesnastkowych)
Obsługiwane urządzenia do konfiguracji UI	Wbudowane Wi-Fi z funkcją trybu AP urządzenia smart, laptopy lub komputery: smartfon z systemem Android, tablet z systemem Android, iPhone, iPad lub laptop z systemem Windows
Zalecana przeglądarka internetowa do konfiguracji UI	Zalecamy korzystanie z przeglądarki obsługującej język HTML 5, na przykład najnowszej wersji przeglądarki Chrome, Safari, Edge, Firefox lub Opera.

Specyfikacja komunikacji czujnika bezprzewodowego

Obsługa czujników	1 bezprzewodowy zewnętrzny czujnik meteorologiczny 5 w 1 i do 7 bezprzewodowych wewnętrznych termohigrometrów
Częstotliwość radiowa i moc transmisji	868 Mhz7 dBm
Zasięg przekazu RF	150 m

Specyfikacja funkcji czasu

Wyświetlanie czasu	HH: MM
Format wyświetlania godzin	12 godz. AM/PM lub 24 godz.
Wyświetlanie daty	DD/MM lub MM/DD
Metoda synchronizacji czasu	Synchronizacja z czasem UTC z wykorzystaniem internetowego serwera czasu
Języki nazw dni tygodnia	EN/DE/FR/ES/IT/NL/RU
Strefa czasowa	+ 13 ~ -12 godzin
Czas letni	WŁ/WYŁ

Specyfikacja funkcji i wyświetlania ciśnienia

Uwaga: poniższe elementy wymieniane są w kolejności wyświetlania lub obsługi na konsoli.

Jednostka ciśnienia	hPa, inHg oraz mmHg
Zakres pomiaru wartości	540 ~ 1100 hPa (zakres ustawienia względnego 930 ~ 1050 hPa)
Dokładność	(700 ~ 1100 hPa ± 5 hPa)/(540 ~ 696 hPa ± 8 hPa)(20,67 ~ 32,48 inHg ± 0,15 inHg)/(15,95 ~ 20,55 inHg ± 0,24 inHg)(525 ~ 825 mmHg ± 3,8 mmHg)/(405 ~ 522 mmHg ± 6 mmHg)Typowa dla 25°C (77°F)
Rozdzielczość	1 hPa/0,01 inHg/0,1 mmHg
Prognoza pogody	Słonecznie/bezchmurnie, lekkie zachmurzenie, zachmurzenie, deszcz, deszcz/burza i śnieg
Tryby wyświetlacza	Bieżące

Tryby pamięci	Dane historyczne z ostatnich 24 godzin, codzienne maks./min.
Alarm	Alert zmiany ciśnienia

Specyfikacja wyświetlania i funkcji temperatury wewnętrznej/zewnętrznej

Uwaga: poniższe elementy wymieniane są w kolejności wyświetlania lub obsługi na konsoli.

Jednostka temperatury	°C i °F
Zakres wyświetlanych wartości	W pomieszczeniu: -40 ~ 70°C (-40 ~ 158°F), na zewnątrz: -40 ~ 80 (-40 ~ 176°F)
Dokładność wewnątrz	<0°C lub >40°C ± 2°C (<32°F lub >104°F ± 3,6°F)0~40°C ±1°C (32~104°F ± 1,8°F)
Dokładność na zewnątrz	60,1 ~ 80°C ± 0,8° (140,2 ~ 176°F ± 1,4°F)5,1 ~ 60°C ± 0,4° (41,2 ~ 140°F ± 0,7°F)-19,9 ~ 5°C ± 1° (-3,8 ~ 41°F ± 1,8°F)-40 ~ -20°C ± 1,5° (-40 ~ -4°F ± 2,7°F)
Rozdzielczość	°C/°F (1 miejsce po przecinku)
Tryby wyświetlacza	Bieżące
Tryby pamięci	Dane historyczne z ostatnich 24 godzin, codzienne maks./min.
Alarm	Alert wysokiej/niskiej temperatury

Specyfikacja wyświetlania i funkcji wilgotności wewnętrznej/zewnętrznej

Uwaga: poniższe elementy wymieniane są w kolejności wyświetlania lub obsługi na konsoli.

Jednostka wilgotności	%
Zakres wyświetlanych wartości	1 ~ 99%
Dokładność wewnątrz	Wilgotność względna 20~39% lub 71 ~90% RH ±8%RH dla 25°C (77°F)Wilgotność względna 40~70% RH ± 5%RH dla 25°C (77°F)
Dokładność na zewnątrz	Wilgotność względna 1 ~ 20% RH ± 6,5% RH dla 25°C (77°F)Wilgotność względna 21 ~ 80% RH ± 3,5% RH dla 25°C (77°F)Wilgotność względna 81 ~ 99% RH ± 6,5% RH dla 25°C (77°F)
Rozdzielczość	1%
Tryby wyświetlacza	Bieżące
Tryby pamięci	Dane historyczne z ostatnich 24 godzin, maks./min.
Alarm	Alert wysokiej/niskiej wilgotności

Specyfikacja wyświetlania i funkcji prędkości i kierunku wiatru

Uwaga: poniższe elementy wymieniane są w kolejności wyświetlania lub obsługi na konsoli.

Jednostka prędkości wiatru	mph, m/s, km/h oraz węzły
Zakres wyświetlanych wartości prędkości wiatru	0 ~ 112 mph, 50 m/s, 180 km/h, 97 węzłów
Rozdzielczość	0,1 mph, 0,1 m/s, 0,1 km/h, 0,1 węzła
Dokładność prędkości	< 5 m/s: +/- 0,5 m/s; > 5 m/s: +/- 6% (obowiązuje wyższa wartość)
Tryb wyświetlania	Porywy/średnia
Tryby pamięci	Dane historyczne z ostatnich 24 godzin, maks. poryw/średnia
Alarm	Alert dużej prędkości wiatru (średnia/poryw)
Kierunek wiatru	16 kierunków

Specyfikacja funkcji i wyświetlania opadów
Uwaga: poniższe elementy wymieniane są w kolejności wyświetlania lub obsługi na konsoli.

Jednostka opadów	mm i cale
Dokładność wskazań opadów	± 7% lub 1 przechył wywrotki
Zakres danych opadów	0 ~ 19999 mm (0 ~ 787,3 cala)
Rozdzielczość	0,254 mm (0,01 cala)
Tryby wyświetlacza	Bieżące
Tryby pamięci	Dane historyczne z ostatnich 24 godzin, maks.
Tryb wyświetlania opadów	Godzina/dzień/tydzień/miesiąc/opady całkowite
Alarm	Alert obfitych opadów dziennych

Specyfikacja funkcji i wyświetlania wskaźników pogody

Uwaga: poniższe elementy wymieniane są w kolejności wyświetlania lub obsługi na konsoli.

Tryby wskaźników pogody	Temperatura odczuwalna, czynnik chłodzący wiatru, wskaźnik upału i punkt rosy
Zakres temperatury odczuwalnej	-40 ~ 50°C
Zakres czynnika chłodzącego wiatru	-40 ~ 18°C, prędkość wiatru >4,8 km/h
Wskaźnik upału, zakres	26 ~ 50°C
Zakres: punkt rosy	-20 ~ 60°C
Tryby wyświetlacza	Bieżące
Tryby pamięci	Dane historyczne z ostatnich 24 godzin, maks./min.

Bezprzewodowy czujnik 5 w 1

Wymiary (szer. x wys. x gł.)	343,5 x 393,5 x 136 mm
Masa	734 g (z bateriami)
Zasilanie główne	3 baterie AA 1,5 V(Zalecamy baterie litowe)
Dane pogody	Temperatura, wilgotność, prędkość wiatru, kierunek wiatru i opady
Zasięg przekazu RF	150 m
Częstotliwość radiowa i moc transmisji	868 Mhz7 dBm
Interwał transmisji	12 sekund dla prędkości wiatru i kierunku wiatru24 sekundy dla temperatury, wilgotności i opadów
Temperatura w miejscu pracy	-40 ~ 60°C (-40 ~ 140°F) Wymagane użycie baterii litowych

Środki ostrożności

• Zalecamy przeczytać i zachować instrukcję obsługi. Producent i dostawca nie ponoszą odpowiedzialności w razie wystąpienia niepoprawnych wskazań, utraty wyeksportowanych danych i ewentualnych konsekwencji niepoprawnego wskazania.

• Niniejszy produkt jest przeznaczony do użytku domowego, jako urządzenie określające warunki pogodowe w sposób ogólny. Ten produkt nie jest przeznaczony do zastosowań medycznych lub informacji publicznej.

• Nie narażać urządzenia na działanie dużych sił, wstrząsów, pyłu, temperatury lub wilgotności.

• Nie zakrywaj otworów wentylacyjnych żadnymi przedmiotami, takimi jak gazety, zasłony itp.
• Nie zanurzać urządzenia w wodzie. W razie wylania płynu na urządzenie należy je natychmiast osuszyć za pomocą miękkiej bezpyłowej ściereczki.
• Nie czyść urządzenia materiałami lub środkami ściernymi lub powodującymi korozję.
• Nie modyfikuj wewnętrznych elementów urządzenia. Spowoduje to utratę gwarancji.
• Umieszczenie niniejszego produktu na niektórych typach powierzchni drewnianych może skutkować uszkodzeniem powierzchni za co producent nie ponosi odpowiedzialności. Aby uzyskać więcej informacji, zajrzyj do wskazówek na temat pielęgnacji dostarczonych przez producenta mebli.
• Używaj wyłącznie nowych baterii. Nie używać razem nowych i starych baterii.
• Stosuj wyłącznie przystawki/akcesoria wskazane przez producenta.
  • Ilustracje zamieszczone w instrukcji mogą odbiegać od rzeczywistego wyglądu produktu.
• Urządzenie należy utylizować w systemie selektywnej zbiórki odpadów, aby zapewnić prawidłowe przetworzenie materiałów.
• Zużyte baterie należy utylizować zgodnie z instrukcjami.
• UWAGA! Ryzyko wybuchu w razie wymiany baterii na baterie niewłaściwego rodzaju.
• Gniazdo zasilające powinno być zlokalizowane blisko urządzenia. Ponadto należy zapewnić łatwy dostęp do gniazda.
• Treść niniejszej instrukcji nie może być kopiowana bez zgody producenta.
• Specyfikacja techniczna i treść instrukcji obsługi do niniejszego urządzenia mogą ulec zmianie bez powiadomienia.
  Gdy zachodzi potrzeba wymiany podzespołów, upewnij się, że serwisant korzysta wyłącznie z części zamiennych określonych przez producenta, które mają takie same cechy jak części oryginalne. Użycie niezatwierdzonych podzespołów może skutkować wywołaniem pożaru, porażeniem prądem lub innym niebezpieczeństwem.
• Ten produkt nie jest zabawką. Trzymać z dala od dzieci.
• Niniejsza konsola może być użytkowana wyłącznie wewnątrz pomieszczeń.
• Konsolę należy umieścić w odległości nie mniejszej niż 20 cm od człowieka.
• Jednostkę główną można użytkować jedynie w pomieszczeniach.
• Nie stosować nadmiernej siły i nie potrząsać urządzeniem podczas korzystania.
• Nie wystawiać jednostki na ekstremalne temperatury, bezpośrednie światło słoneczne, kurz czy wilgoć.
• Nie zanurzać w wodzie.
• Unikać kontaktu z materiałami korodującymi.
• Urządzenia nie wolno utylizować w ogniu, ponieważ może wybuchnąć.
• Nie otwierać tylnej obudowy wewnętrznej ani nie ingerować w żadne komponenty urządzenia.

Ostrzeżenia bezpieczeństwa dotyczące baterii

• Używać wyłącznie baterii alkalicznych, a nie baterii akumulatorowych.
  • Włożyć baterie prawidłowo, zgodnie z biegunowością (+/-).
  • Zawsze należy wymieniać cały zestaw baterii.
  • Nigdy nie wolno mieszać zużytych i nowych baterii.
• Zużyte baterie należy natychmiast wymieniać.

• Wyjmować baterie, jeśli urządzenie nie jest używane.
- Nie ładować ponownie baterii ani nie wyrzucać ich do ognia, ponieważ mogą eksplodować.
- Należy upewnić się, że baterie są przechowywane z dala od metalowych obiektów, ponieważ zetknięcie z nimi może spowodować zwarcie.
- Unikać wystawiania baterii na działanie ekstremalnych temperatur, wilgoć czy światło słoneczne.
- Baterie należy trzymać w miejscu niedostępnym dla dzieci. Stwarzają one zagrożenie udlawienia się.

Produkt należy używać tylko zgodnie z przeznaczeniem!

Zobowiązania według przepisów prawa dotyczących baterii

Zużyte baterie nie mogą być utylizowane wraz z odpadami z gospodarstwa domowego, ponieważ stanowią zagrożenie dla zdrowia ludzi i środowiska naturalnego. Zużyte baterie można oddać bezpłatnie u swojego sprzedawcy lub w punktach zbiórek. Użytkownik końcowy jest zobowiązany prawem do zwrotu odpowiednich baterii sprzedawcom lub w innych punktach zbiórek!

Zobowiązania według przepisów prawa dotyczących urządzeń elektrycznych

Ten symbol oznacza, że zużyte urządzenie elektroniczne nie może być utylizowane wraz z odpadami z gospodarstwa domowego. Swoje urządzenie najlepiej jest oddać w lokalnym punkcie zbiórki odpadów lub centrum recyklingu. Dotyczy to wszystkich państw Unii Europejskiej oraz innych państw europejskich, w których obowiązuje system zbierania odpadów segregowanych.
