BEDIENUNGSANLEITUNG WS 1900 TECHNOLINE

WI-FI Wetterstation mit Professionellen 5-in-1 Sender Modell: WS1900 BedienungsanleitungDE 1 Inhaltsverzeichnis Einführung 2 Übersicht 2 Installation und Einrichtung 5 Inbetriebnahme der Station 7 Drahtlosen 5-in-1 Sender mit der Wetterstation koppeln 8 Zusätzliche drahtlose Sender mit der Station koppeln (optional) 8 Wetterserver-Account erstellen & Einrichtung der Wi-Fi-Verbindung 8 Weather Underground-Konto erstellen 8 Weathercloud -Konto erstellen 9 Einrichtung der Wi-Fi-Verbindung 10 Verbindung zum Wetterserver einrichten 11 Erweiterte Einstellung in der Weboberfläche 13 Ihre Wetterdaten in WUnderground anschauen 14 Ihre Wetterdaten in Weathercloud anschauen 14 Firmware aktualisieren 15 Weitere Einstellungen & Funktionen der Station 16 Zeiteinstellung 16 Mondphasen 17 Ausrichtung des drahtlosen 5-in-1 Senders nach Süden 17 Einstellen der Alarmzeit 18 Aktivierung der Alarm- und Temperaturvoralarmfunktion 18 Temperatur- / Luftfeuchtigkeitsfunktion & -trend 18 Raumkomfortanzeige 19 Drahtloser Empfang des Sensorsignals 19 Wind 20 Wetterindex 20 Wettervorhersage 21 Luftdruck 21 Niederschlag 22 MAX / MIN Datenaufzeichnung 22 Historiendaten der letzten 24 Stunden 23 Wetteralarmeinstellung 23 Wartung 24 Batteriewechsel 24 Reinigung des Regensammlers 25 Reinigung des Thermo-Hygro- 5-in-1-Sensors 25 Technische Daten 25 Vorsichtsmaßnahmen 28 Batteriesicherheitshinweise 29DE 2

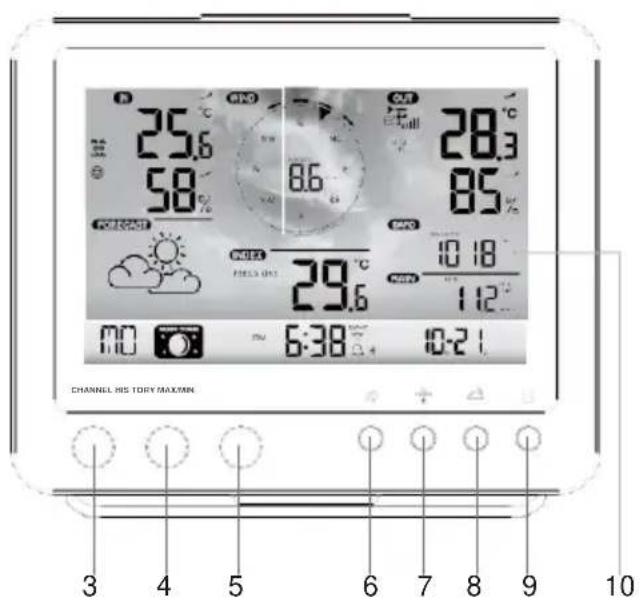

CHANNEL HIS TORY MAX/MIN

Einführung Vielen Dank, dass Sie sich für eine Wi-Fi-Wetterstation mit 5-in-1-Profisensor entschieden haben. Dieses System sammelt und lädt automatisch genaue und detaillierte Wetterdaten auf die Weather Underground und Weathercloud Websites - den berühmten Wetterdienst, der es Wetterbeobachtern ermöglicht, ihre lokalen Wetterdaten mit automatisierten persönlichen Wetterstationen (PWS) hochzuladen - auf denen Sie Ihre Wetterdaten frei abrufen und hochladen können. Dieses Produkt bietet professionellen Wetterbeobachtern oder ernsthaften Wetterliebhabern eine solide Leistungsfähigkeit mit einer Vielzahl von Optionen und Sensoren. Sie erhalten Ihre eigene lokale Prognose, Hoch/Tiefstwerte, Summen und Mittelwerte für nahezu alle Wettervariablen ohne die Nutzung eines PCs. Diese Wetterstation kann Temperatur-, Feuchtigkeits-, Wind- und Regendaten anzeigen und bis zu maximal 7 Sensoren empfangen. Beide Sensoren sind komplett montiert und kalibriert für eine einfache Installation. Sie senden Daten bis zu 150 m Entfernung (Sichtlinie) an die Station. In der Station ist ein Hochgeschwindigkeitsprozessor eingebettet, der die empfangenen Wetterdaten analysiert, und diese Echtzeitdaten können über Ihren heimischen Wi-Fi-Router an Wunderground.com und weathercloud.net veröffentlicht werden. Die Station kann auch mit dem Internet-Zeitserver synchronisiert werden, um den Zeitstempel der Zeit- und Wetterdaten sehr genau zu halten. Die LCD-Anzeige zeigt informative Wetterdaten mit erweiterten Funktionen, wie z.B. Höchst- und Tiefstalarmen, verschiedene Wetterindizes und maximale/minimale Aufzeichnungen (MAX/MIN). Mit Kalibrierung und Mondphasenfunktion ist dieses System eine professionelle Wetterstation für den eigenen Garten. Hinweis: Diese Bedienungsanleitung enthält nützliche Informationen über den richtigen Gebrauch und die richtige Pflege dieses Produkts. Bitte lesen Sie dieses Handbuch durch, um seine Funktionen vollständig zu verstehen und genießen zu können und heben sie es für den zukünftigen Gebrauch sorgfältig auf. Übersicht Basisstation

[ °C / °F ] Schiebeschalter

Innen- / CH-Temperatur & 5 -luftfeuchtigkeit

Uhrzeit, Kalendar & Mondphase

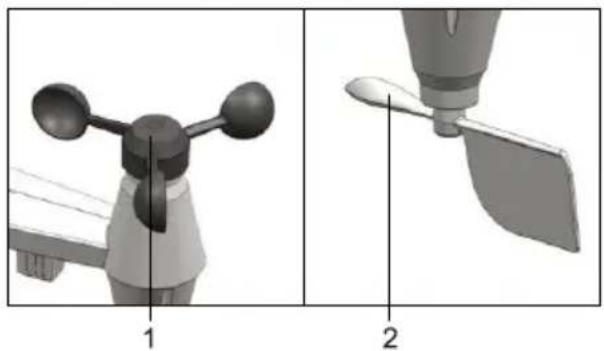

Windrichtung & -geschwindigkeit

Außentemperatur & -luftfeuchtigkeit

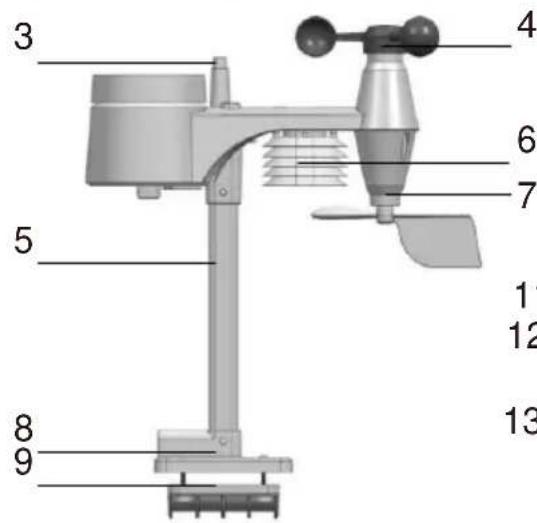

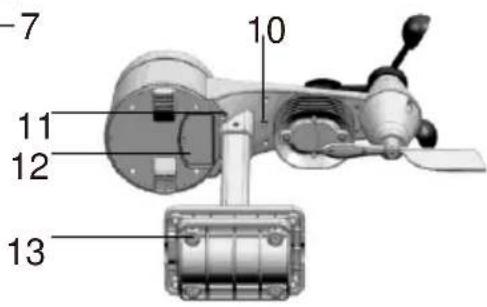

Befestigungs- stange 6 . UV- Strahlenschutz

Befestigungs- klemme

Batteriefach- abdeckung

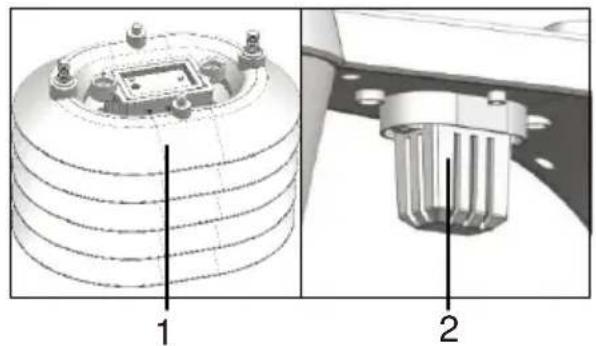

Temperatur- und Luftfeuchtigkeitssensor

Strahlenschutzgehäuse des Senders

Temperatur- und Luftfeuchtigkeitssender (innerhalb des Strahlenschutzes)

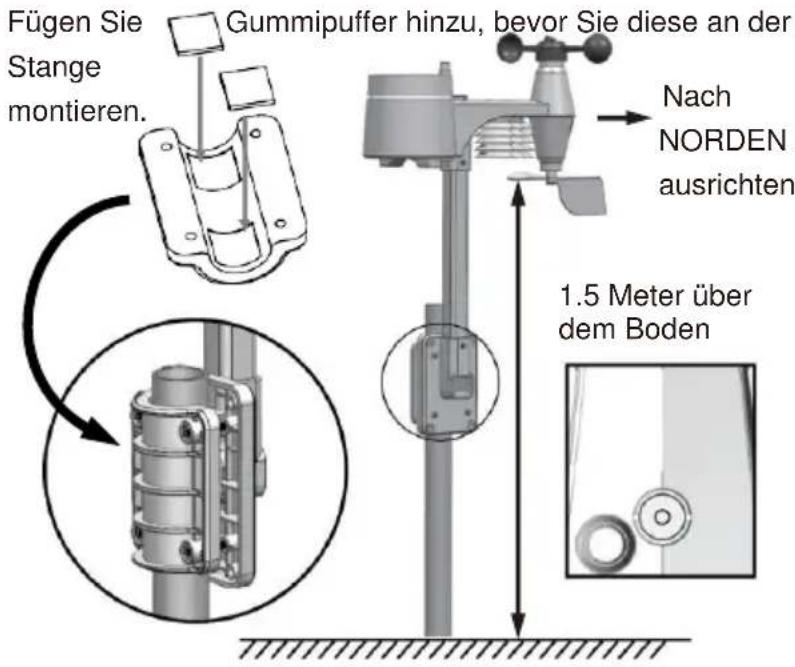

WindfahneDE 5 Installation und Einrichtung Kabellosen 5-in-1 Sender installieren Ihr kabelloser 5-IN-1 Außensender misst für Sie Windgeschwindigkeit, Windrichtung, Niederschlag, Temperatur und Luftfeuchtigkeit. Er ist montiert und kalibriert für eine einfache Installation. Batterien einlegen Lösen Sie die Batteriefachabdeckung an der Unterseite des Gerätes und legen Sie die Batterien gemäß der angegebenen +/- Polarität ein. Schrauben Sie das Batteriefach wieder fest auf. Hinweise: Stellen Sie sicher, dass der wasserdichte O-Ring richtig ausgerichtet ist, um den Schutz gegen eindringendes Wasser zu gewährleisten. Die rote LED beginnt nach dem Einlegen der Batterien alle 12 Sekunden zu blinken.DE 6 Befestigungsstange und –sockel montieren Schritt 1 Stecken Sie die Oberseite der Befestigungsstange in die quadratische Öffnung des Wettersenders. Hinweis: Vergewissern Sie sich, dass die Markierungen der Stange und des Sensors richtig ausgerichtet sind.

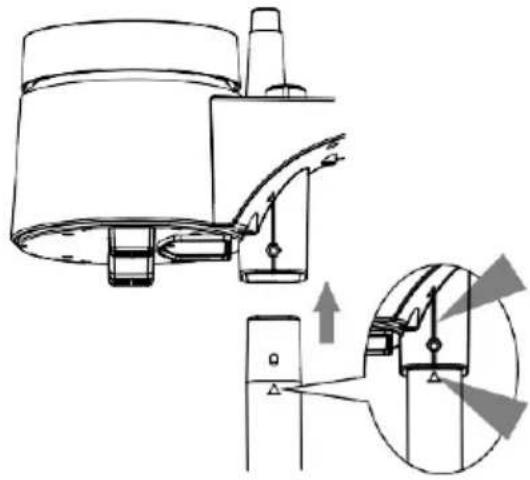

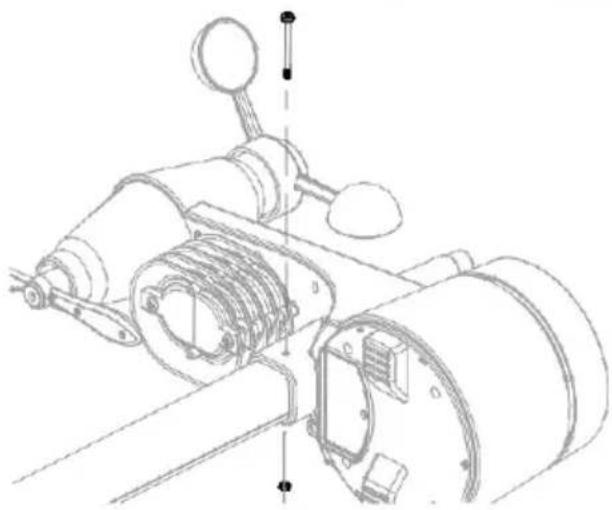

Schritt 2 Setzen Sie die Mutter in das Sechskantloch am Sender ein, setzen Sie dann die Schraube auf der anderen Seite ein und ziehen Sie sie mit einen Schraubendreher fest.

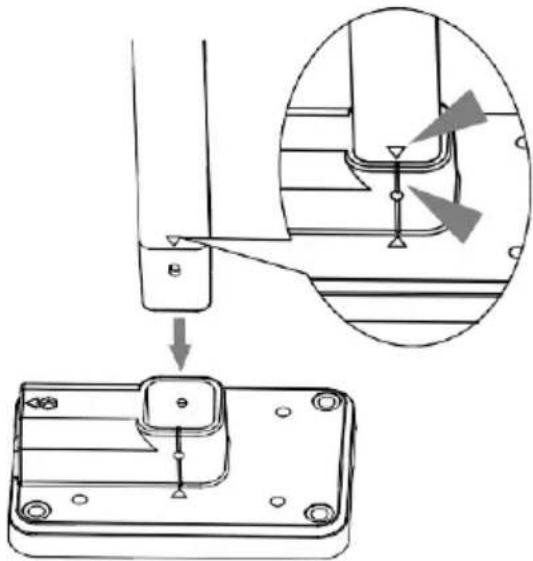

Schritt 3 Stecken Sie die andere Seite der Befestigungsstange in die quadratische Öffnung des Befestigungssockels. Hinweis: Vergewissern Sie sich, dass die Markierungen der Stange und des Sockels richtig ausgerichtet sind.

Schritt 4 Setzen Sie die Mutter in das Sechskantloch der Befestigungsstange ein, setzen Sie dann die Schraube auf der anderen Seite ein und ziehen Sie sie mit dem Schraubendreher fest.DE 7 Installieren Sie den drahtlosen 5-IN-1- Sensor an einem offenen Ort ohne Hindernisse über und um den Sensor herum, um eine genaue Regen- und Windmessung zu ermöglichen. Installieren Sie den Sensor mit dem kleineren Ende nach Norden, um die Windrichtungsschaufel richtig auszurichten. Befestigen Sie den Ständer und den Sockel (im Lieferumfang enthalten) an einem Pfosten oder einer Stange und lassen Sie mindestens 1,5 m über dem Boden Platz. Achten Sie darauf, dass sich die Luftblase an der Wasserwaage im schwarzen Kreis befindet, bevor der Sensor fest verschraubt wird. Fügen Sie Gummipuffer hinzu, bevor Sie diese an der Stange montieren. Nach NORDEN ausrichten

1.5 Meter über dem Boden

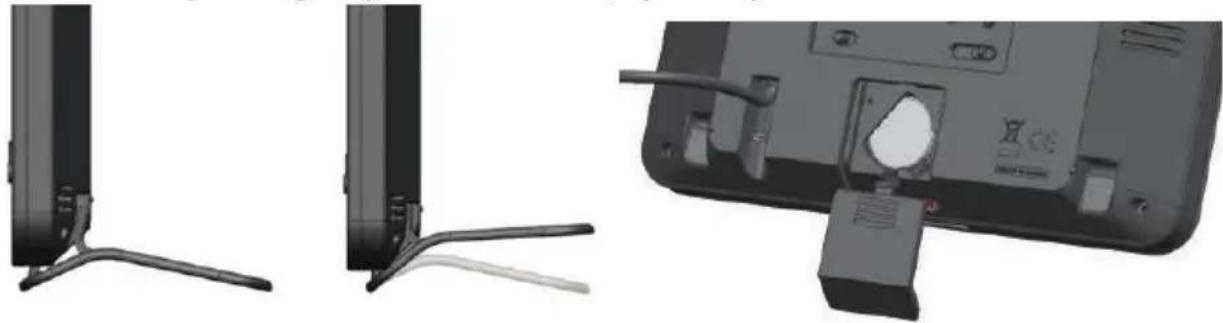

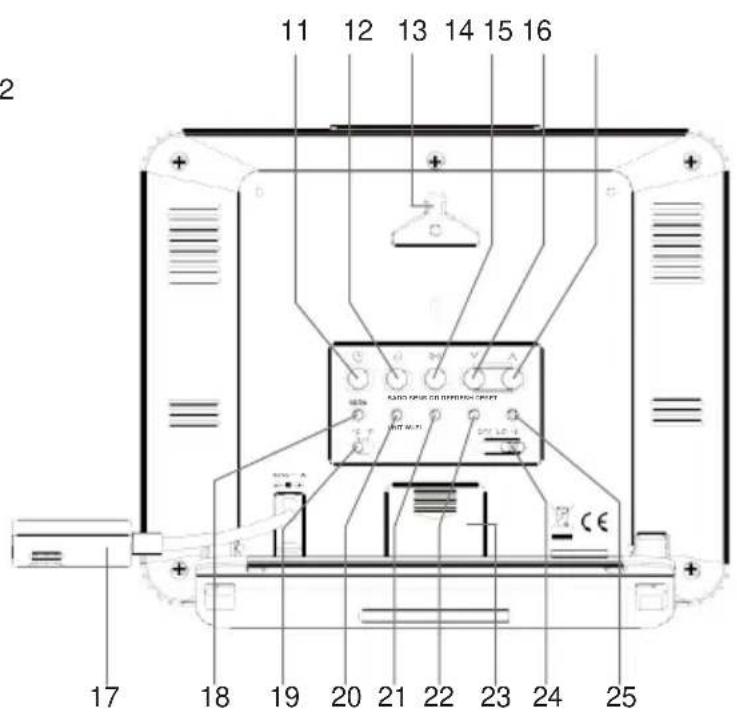

Basisstation Ihre Station kann sich mit dem drahtlosen 5-IN-1 Sender und bis zu 7 optionalen Funksensoren (nicht enthalten) verbinden. Batterie für Back-up einlegen (nicht inklusive, optional)

Entfernen Sie die Batteriefachabdeckung der Basisstation.

Setzen Sie eine neue Knopfzelle ein.

Setzen Sie die Batteriefachabdeckung wieder auf. Hinweis: Die Backup-Batterie sichert folgende Daten: Zeit & Datum, Max/Min & Wetteraufzeichnungen der letzten 24 Stunden, Alarmeinstellwerte, Offsetwert der Wetterdaten und Kanaleinstellung der Sensoren. Der eingebaute Speicher sichert folgende Daten: Router- und Wetter-Server- Einstellung. Inbetriebnahme der Station

Schließen Sie das Netzteil an, um die Basisstation einzuschalten.

Nach dem Einschalten der Station werden alle Segmente des LCD-Displays angezeigt.

Die Station startet automatisch den AP-Modus (Access Point). Hinweis: Wenn nach dem Einstecken des Adapters keine Anzeige auf dem LCD-Bildschirm erscheint, drücken Sie die [ RESET ] Taste mit einem spitzen Gegenstand. Einstellen des Betrachtungswinkels der LCD-Anzeige Drücken Sie im normalen Anzeigemodus die [ ] oder die [ ] Taste, um den Blickwinkel der LCD-Anzeige für die Tischaufstellung oder die Wandmontage anzupassen.DE 8 Drahtlosen 5-in-1 Sender mit der Wetterstation koppeln Nach dem Einsetzen der Batterien sucht die Station automatisch das Signal des drahtlosen 5-IN-1-Sensors (das Antennensymbol des Senders blinkt). Sobald die Verbindung erfolgreich hergestellt wurde, erscheint auf der LCD-Anzeige das Antennensymbol und die Messwerte für Außentemperatur und -feuchtigkeit, Windgeschwindigkeit, Windrichtung und Niederschlag. Batterien wechseln und manuelles Koppeln des Senders Wenn Sie die Batterien des drahtlosen 5-in-1-Senders ausgetauscht haben, muss die Kopplung manuell durchgeführt werden:

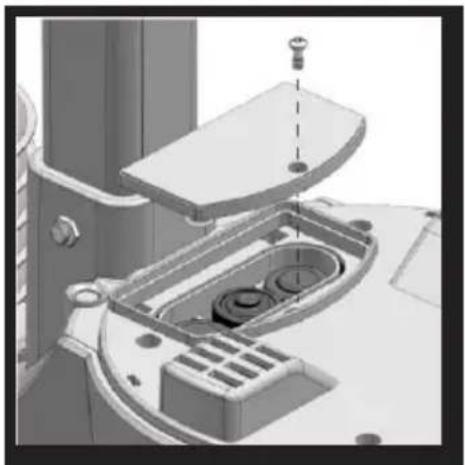

Alle Batterien im Sender durch neue Batterien ersetzen.

Drücken Sie die [ SENSOR / WI-FI ] Taste auf der Station

Drücken Sie die [ RESET ] Taste am drahtlosen 5-in-1 Sender. Zusätzliche drahtlose Sender mit der Station koppeln (optional) Die Station kann bis zu 7 zusätzliche drahtlose Sender unterstützen. Drücken Sie [SENSOR / WIFI ], um den Sender des angezeigten Kanals manuell zu suchen. Sobald Ihr Sender verbunden ist, erscheinen die Signalstärke und die Wetterdaten auf Ihrer Stationsanzeige. Hinweise: Zusätzliche drahtlose Sender sind nicht im Lieferumfang enthalten. Wetterserver-Konto erstellen & Einrichtung der Wi-Fi-Verbindung Die Station kann Wetterdaten zu Wunderground und / oder Weathercloud über den WI-FI- Router hochladen. Hinweis: Die Weather Underground und Weathercloud Webseiten können Änderungen unterliegen. Weather Underground-Konto erstellen

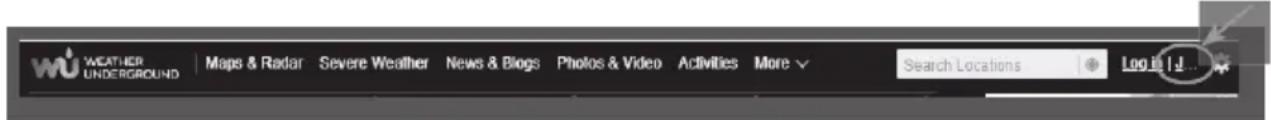

Gehen Sie auf https://www.wunderground.com und klicken Sie auf "Join" in der rechten oberen Ecke, um die Registrierungsseite zu öffnen. Folgen Sie den Anweisungen, um Ihr Konto zu erstellen.

Hinweis: Verwenden Sie eine gültige E-Mail-Adresse, um Ihr Konto zu registrieren.

Nachdem Sie Ihr Konto erstellt und die E-Mail-Validierung abgeschlossen haben, gehen Sie bitte zurück zur WUnderground-Webseite. Klicken Sie auf “My Profile” -> “My Devices” -> “Add a New Device” -> “Professional Weather Station”

Stellen Sie den Standort ein, indem Sie eine Adresse eintragen oder die Karte verwenden, um den Standort festzulegen und fortzufahren.DE 9

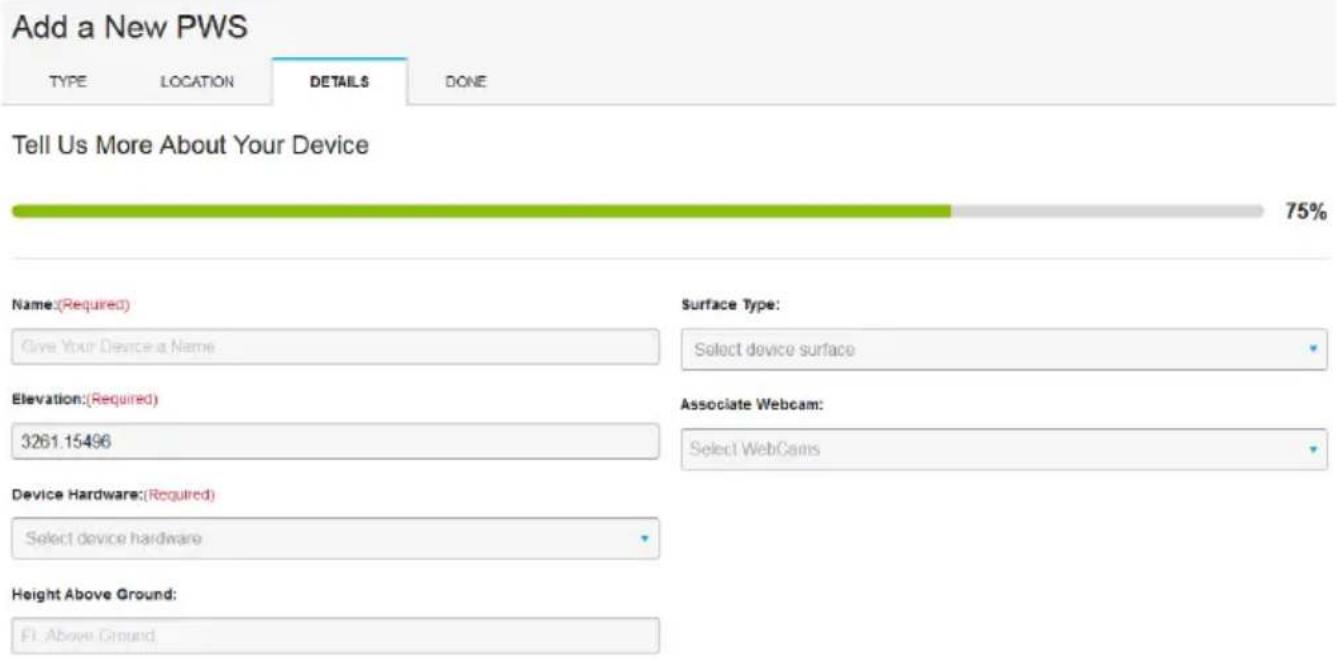

4. Füllen Sie mindestens alle Pflichtfelder aus. Für ”Device Hardware” wählen Sie “Other” aus.

Akzeptieren Sie die Datenschutzerklärung und fahren Sie fort.

5. Notieren Sie sich Ihre „Station-ID“ und Ihren „Station Key“.

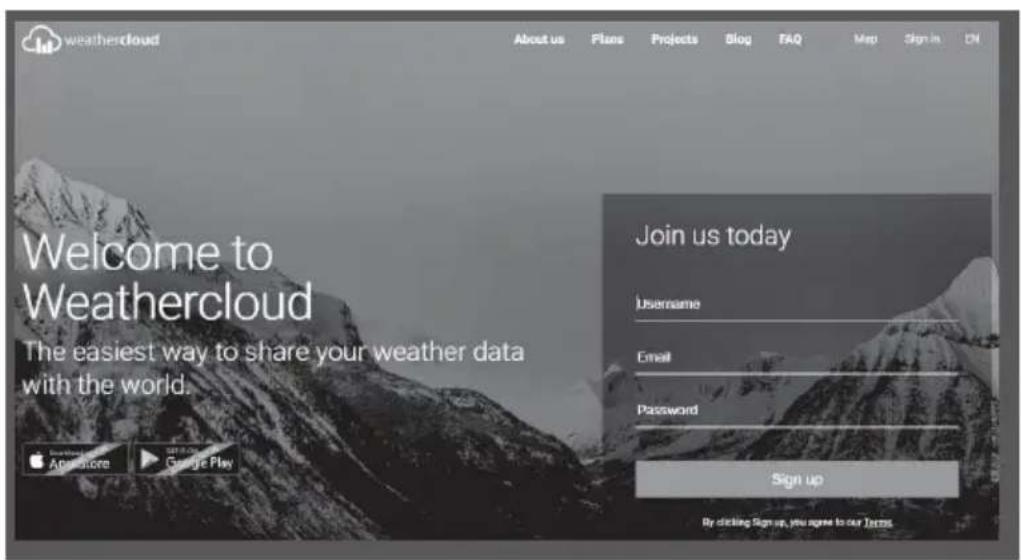

Weathercloud-Konto erstellen

Gehen Sie auf https://weathercloud.net und tragen Sie Ihre Daten im "Join us today" Bereich ein. Folgen Sie den Anweisungen, um Ihr Konto zu erstellen. Hinweis: Verwenden Sie eine gültige E-Mail-Adresse, um Ihr Konto zu registrieren.

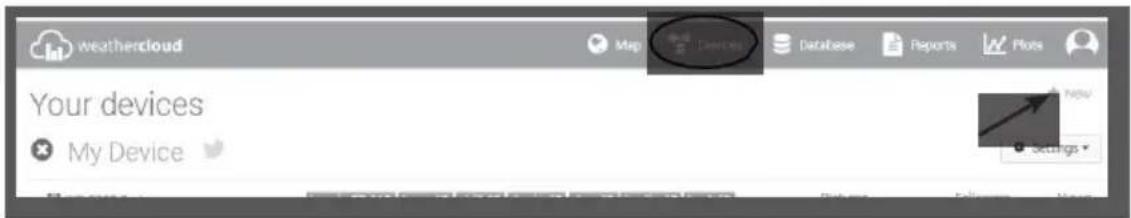

Melden Sie sich in der Weathercloud an und gehen Sie zur Seite "Devices", klicken Sie dort auf "+ New", um ein neues Gerät zu erstellen.DE 10

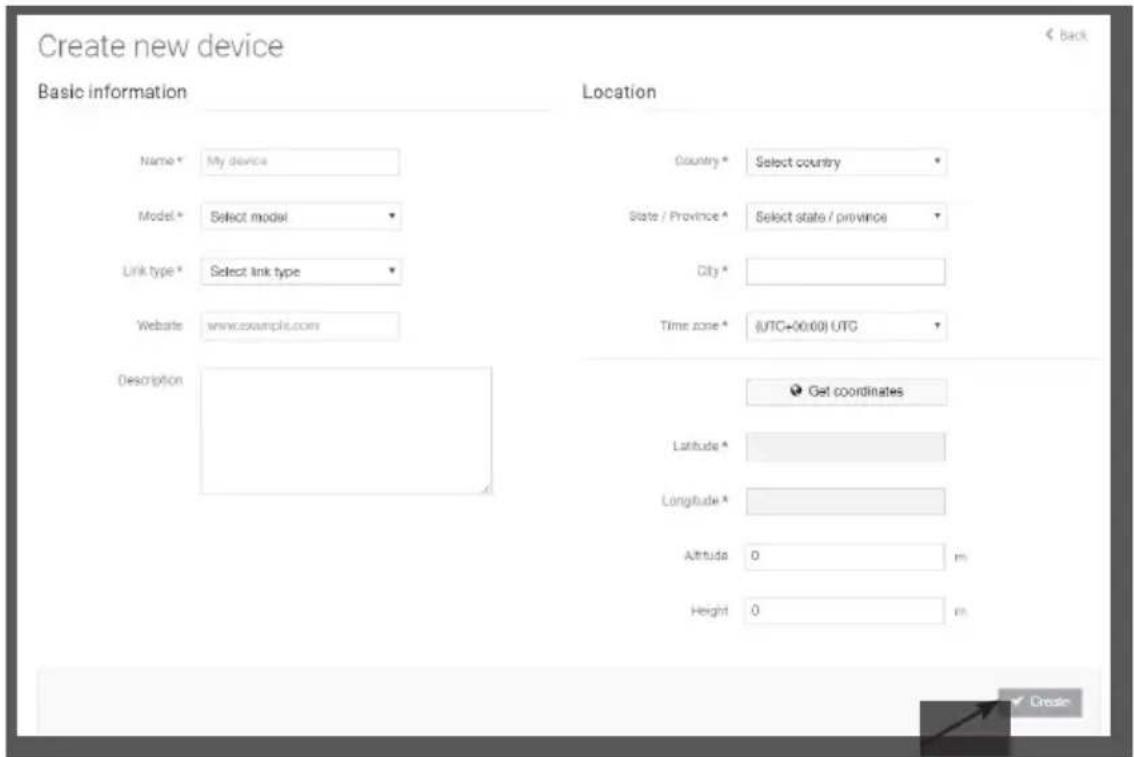

Geben Sie alle Informationen auf der Seite Create new device ein, für das Auswahlfeld Model* wählen Sie die Option "W100 Series" unter "CCL" aus. Für das Auswahlfeld Link type* wählen Sie das Feld "Pro Weather Link" aus. Wenn alles abgeschlossen ist, klicken Sie auf Create

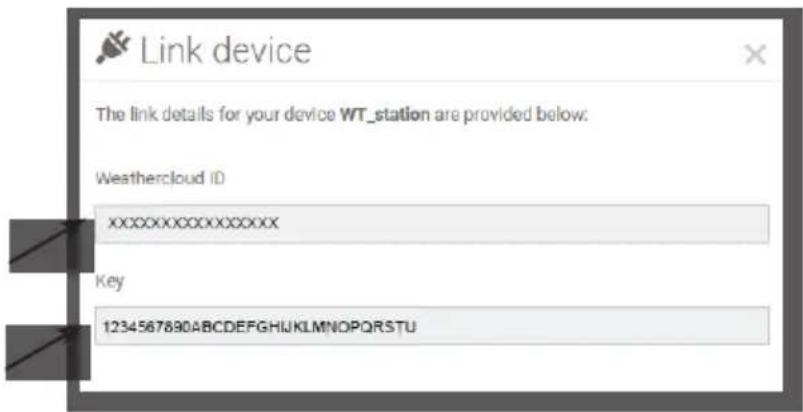

Notieren Sie sich Ihre „Weathercloud-ID“ und Ihren „Key“ für weitere Einstellungen. Einrichtung der Wi-Fi-Verbindung

Wenn Sie die Station zum ersten Mal einschalten oder die [ WI-FI / SENSOR ] Taste im normalen Anzeigemodus für 6 Sekunden gedrückt halten, zeigt die LCD-Anzeige das "AP" und das " " Symbol an und die Station befindet sich im AP-Modus (Access Point) und ist für WI-FI-Einstellungen bereit ist.

Verwenden Sie das Smartphone, ein Tablet oder einen Computer, um sich über WI-FI mit der Station zu verbinden.DE 11

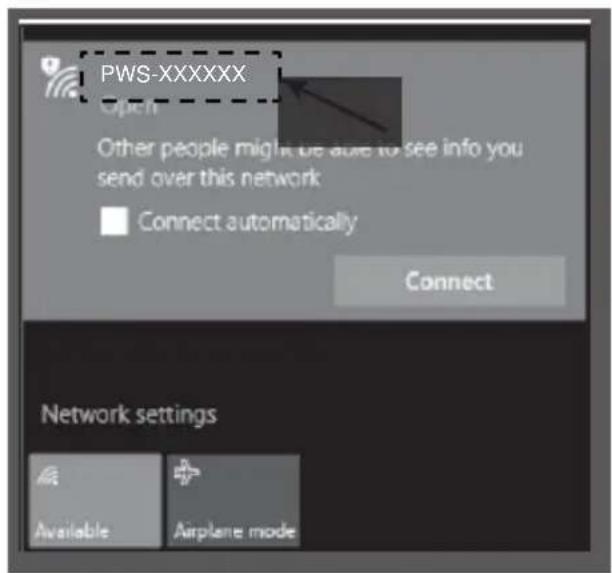

Gehen Sie auf dem PC in die WiFi-Netzwerkeinstellungen oder im Android / iOS in die Einstellung WI-FI und wählen Sie die Station SSID: PWS-XXXXXX in der Liste aus. Es dauert einige Sekunden, bis die Verbindung hergestellt ist.

Netzwerkschnittstelle: PC Wi-Fi Netzwerkschnittstelle: Android Wi-Fi

Geben Sie nach der Verbindung die folgende IP-Adresse in die Adressleiste Ihres Internetbrowsers ein, um auf die Weboberfläche der Station zuzugreifen: http://192.168.1.1 Hinweis: Einige Browser behandeln 192.168.1.1 als eine Suche, also stellen Sie sicher, dass Sie den http:// Header mit angeben. Empfohlene Browser sind z.B. die neueste Version von Chrome, Safari, Edge, Firefox oder Opera Verbindung zum Wetterserver einrichten Geben Sie die folgenden Informationen auf der untenstehenden Seite"SETUP" des Webinterfaces ein. Wenn Sie sich entscheiden Wunderground.com oder Weathercloud.net nicht zu verwenden, lassen Sie die Kontrollkästchen unmarkiert.DE 12

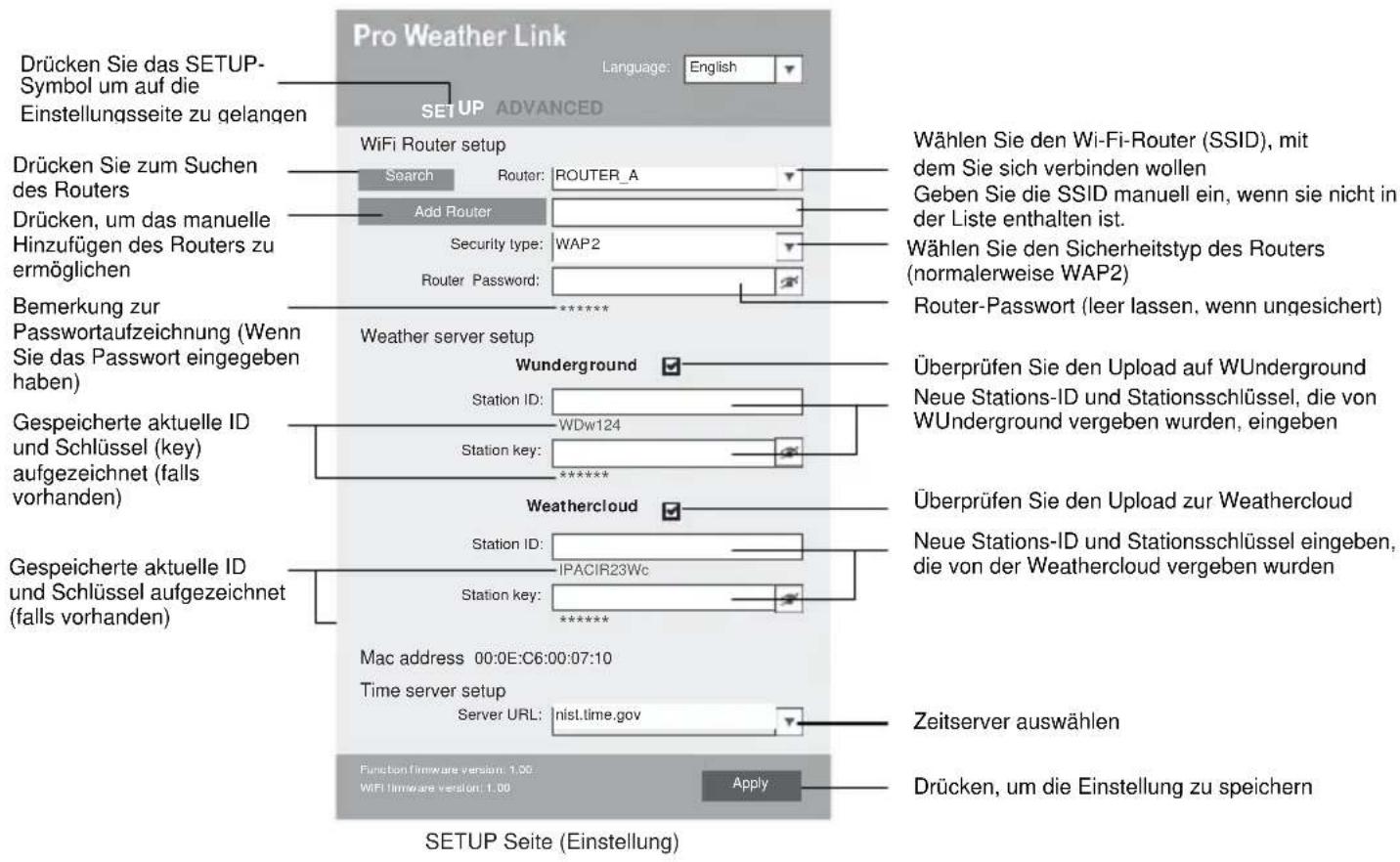

SETUP Seite (Einstellung) Hinweise Wenn die Wi-Fi-Einstellung abgeschlossen ist, nimmt Ihr PC oder Ihr Mobiltelefon die standardmäßige WI-FI-Verbindung wieder auf. Während des AP-Modus können Sie die [ WI-FI / SENSOR ] Taste 6 Sekunden lang gedrückt halten, um den AP-Modus zu stoppen, und die Station wird die vorherige Einstellung wiederherstellen. Wi-Fi Verbindungsstatus Nachfolgend ist der Status des WI-FI-Symbols auf dem LCD der Station dargestellt:

Stabil: Station steht in Verbindung mit Wi-Fi Router Blinkt: Station versucht, eine Verbindung zum Wi-Fi Router herzustellen Blinkt: Station befindet sich im Access Point (AP) Modus Verbindungsstatus des Zeitservers Nachdem sich die Station mit dem Internet verbunden hat, wird sie versuchen, eine Verbindung zum Internet-Zeitserver herzustellen, um die UTC-Zeit zu erhalten. Wenn die Verbindung erfolgreich ist und die Zeit der Station aktualisiert wurde, erscheint das Symbol " " auf dem LCD-Display. ****** Mac address 00:0E:C6:00:07:10 Time server setup nist.time.gov IPACIR23Wc WDw124 WAP2 Security type:

Router Password: Add Router ROUTER_A Search WiFi Router setup SET Apply Wählen Sie den Wi-Fi-Router (SSID), mit dem Sie sich verbinden wollen Drücken Sie zum Suchen des Routers Drücken, um das manuelle Hinzufügen des Routers zu ermöglichen Bemerkung zur Passwortaufzeichnung (Wenn Sie das Passwort eingegeben haben) Gespeicherte aktuelle ID und Schlüssel (key) aufgezeichnet (falls vorhanden) Gespeicherte aktuelle ID und Schlüssel aufgezeichnet (falls vorhanden) Geben Sie die SSID manuell ein, wenn sie nicht in der Liste enthalten ist. Router-Passwort (leer lassen, wenn ungesichert) Überprüfen Sie den Upload auf WUnderground Neue Stations-ID und Stationsschlüssel, die von WUnderground vergeben wurden, eingeben Überprüfen Sie den Upload zur Weathercloud Neue Stations-ID und Stationsschlüssel eingeben, die von der Weathercloud vergeben wurden Zeitserver auswählen Drücken, um die Einstellung zu speichern Wählen Sie den Sicherheitstyp des Routers (normalerweise WAP2) Drücken Sie das SETUP-Symbol um auf die Einstellungsseite zu gelangenDE 13 Zeitzone: Um die Zeit Ihrer Zeitzone anzuzeigen, ändern Sie die Zeitzone im CLOCK Einstellmodus von '00' (Werkeinstellung) zu Ihrer Zeitzone (z.B. 01 für Deutschland).

Halten Sie die [ CLOCK SET ] Taste für 2 Sekunden gedrückt, um mit der Zeiteinstellung zu beginnen.

Drücken Sie die [ ] oder die [ ] Taste, um die Zeitzone einzustellen und halten Sie die [ CLOCK SET ] Taste gedrückt, um die Einstellung zu bestätigen und zu beenden. Bitte lesen Sie in dem Kapitel ZEITEINSTELLUNG der Bedienungsanleitung weitere Details zu den möglichen Einstellungen durch

Die Uhrzeit wird täglich um 12:00 und 24:00 Uhr automatisch mit dem Zeitserver im Internet synchronisiert. Drücken Sie die [REFRESH ] Taste, um die Uhrzeit manuell innerhalb einer Minute mit dem Internet zu synchronisieren. Erweiterte Einstellung in der Weboberfläche Drücken Sie die "ADVANCED" Taste oben im Webinterface, um die Seite mit den Voreinstellungen aufzurufen. Auf dieser Seite können Sie die Kalibrierdaten der Station einstellen und ansehen, außerdem können Sie hier ein Firmware-Update durchführen (nur über PC verfügbar).

Einstellungseinheit auswählen

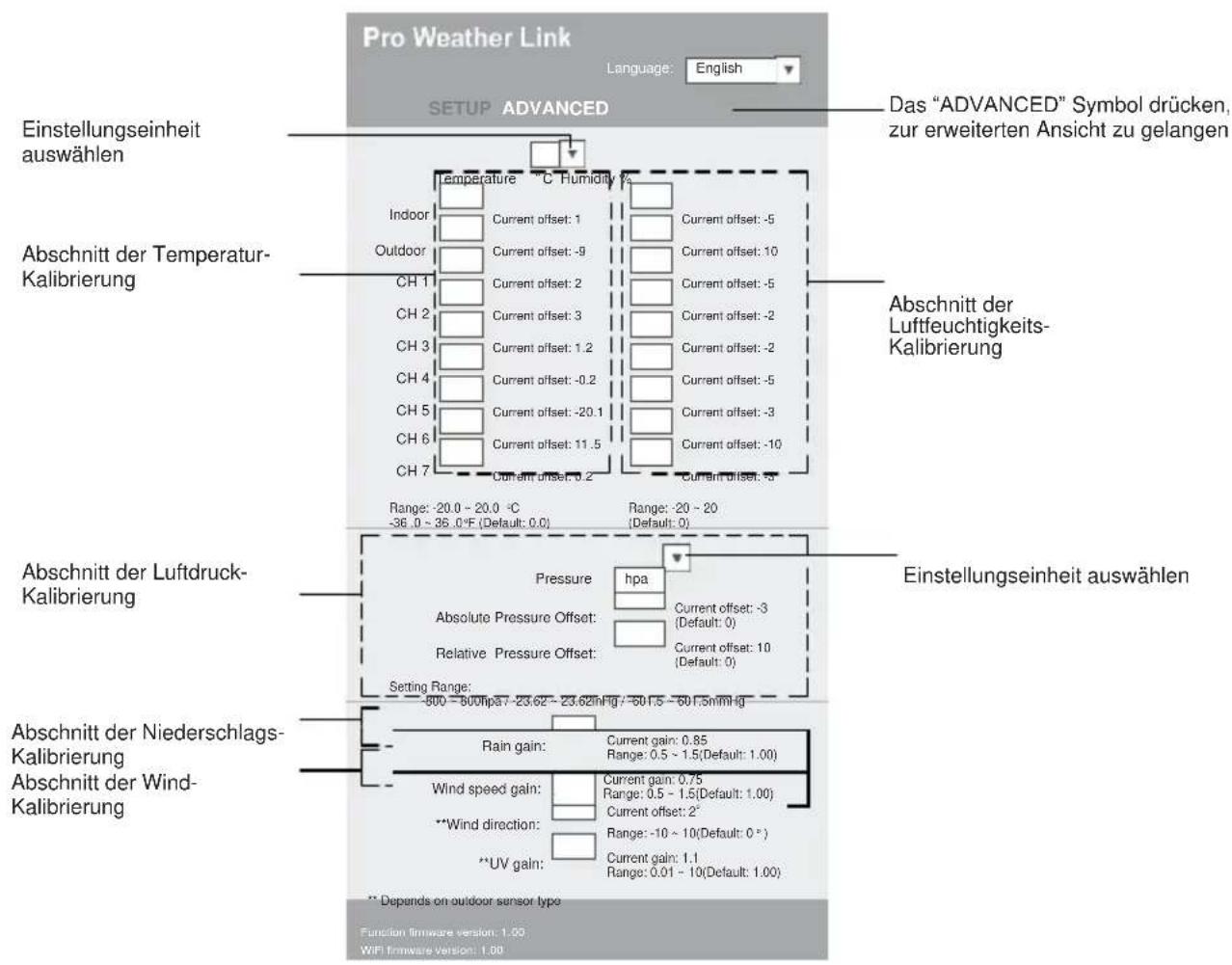

Das “ADVANCED” Symbol drücken, zur erweiterten Ansicht zu gelangen Temperature C Humidity %

Abschnitt der Luftfeuchtigkeits- Kalibrierung Range: -20.0 ~ 20.0 C -36 .0 ~ 36 .0 F (Default: 0.0) Range: -20 ~ 20 (Default: 0) Abschnitt der Luftdruck- Kalibrierung

Erweiterte Ansicht hpa EnglishDE 14 Kalibrierung

Der Benutzer kann die Abweichungen für verschiedene Messparameter eingeben oder ändern, während die aktuellen Abweichungen neben den entsprechenden Feldern angezeigt werden.

Drücken Sie nach Abschluss der Eingabe Apply auf der SETUP-Seite. Hinweis: Eine Kalibrierung der meisten Parameter ist nicht erforderlich, mit Ausnahme des relativen Luftdrucks, der auf Meereshöhe kalibriert werden muss, um einen relativen Luftdruck anzeigen zu lassen. Die Wetterdaten auf WUnderground anschauen Um die aktuellen Daten Ihrer Wetterstation in einem Webbrowser (PC- oder Mobilversion) anzuzeigen, besuchen Sie die Seite http://www.wunderground.com, und geben Sie dann Ihre "Station ID" in das Suchfeld ein. Ihre Wetterdaten werden auf der nächsten Seite angezeigt. Sie können sich auch in Ihr Konto einloggen, um die aufgezeichneten Daten Ihrer Wetterstation anzusehen und herunterzuladen.

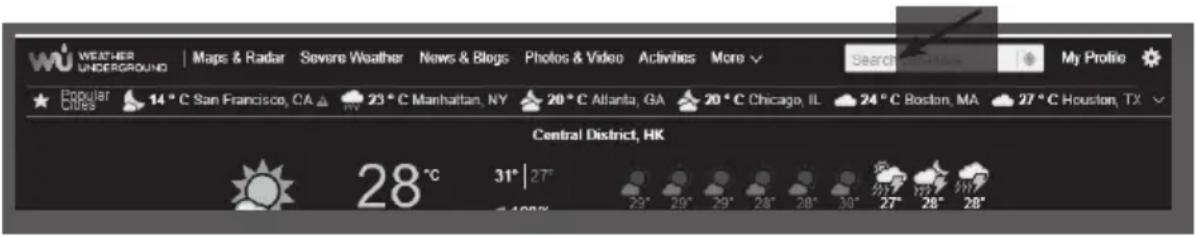

Sie können auch die "WunderStation" -Anwendung des Apple iPads verwenden, um Ihre eigene Wetterstation anzumelden und die Live-Daten anzuzeigen. WunderStation

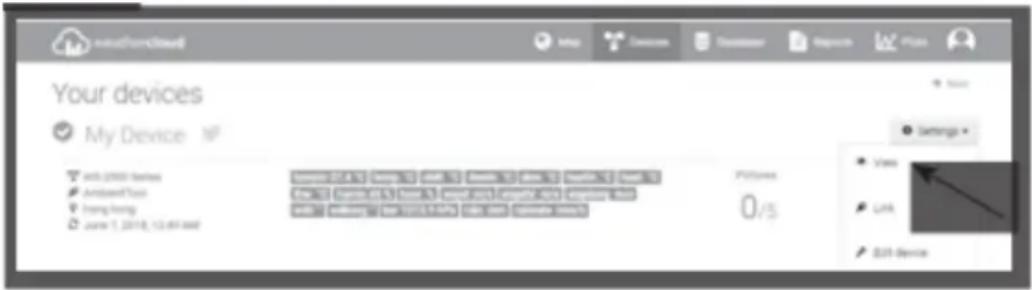

Die Wetterdaten auf Weathercloud anschauen

Um die aktuellen Daten Ihrer Wetterstation in einem Webbrowser (PC- oder Mobilversion) anzuzeigen, besuchen Sie die Seite https://weathercloud.net und melden Sie sich in Ihrem eigenen Konto an.

Klicken Sie auf das -Symbol innerhalb des -Pulldown-Menüs Ihrer Station.DE 15

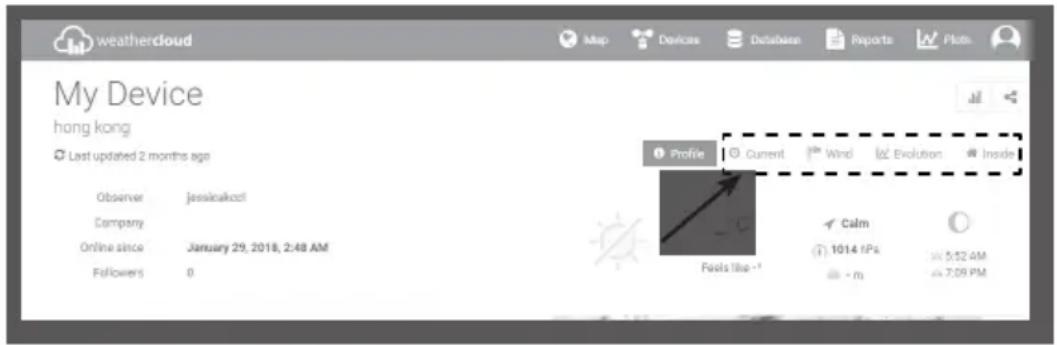

Klicken Sie auf das "Current", "Wind", "Evolution" oder "Inside" Symbol, um die aktuellen Daten der Wetterstation anzuzeigen

Firmware aktualisieren Die Station unterstützt die Möglichkeit OTA Firmware zu aktualisieren. Die Firmware kann jederzeit (wann immer nötig) über jeden Web-Browser auf einem PC mit WI-FI-Anschluss durch Funk aktualisiert werden. Die Aktualisierung ist jedoch nicht für mobile Smart Geräte verfügbar. Falls eine neue Firmware verfügbar ist, finden Sie diese unter https://www.technoline.de/software/ws1900 Wenn keine neue Firmware verfügbar ist, dann kann in obiger URL kein Firmware-Update gefunden werden. Zwei Arten von Firmware-Updates sind verfügbar, die Funktions-Firmware und die System-WI-FI-Firmware, die sich unten auf der Seite ADVANCED befinden.

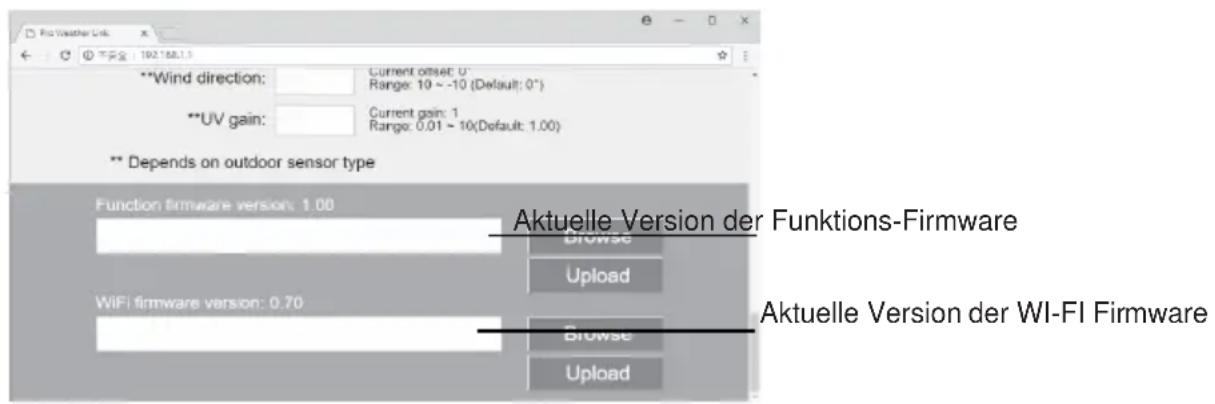

Aktuelle Version der Funktions-Firmware Aktuelle Version der WI-FI FirmwareDE 16

Einzelschritte zur Firmware-Aktualisierung

Laden Sie die neueste Version der Firmware (Funktion oder WI-FI) auf Ihren PC herunter.

Bringen Sie die Station in den AP (Access Point) Modus und verbinden Sie den PC mit der Station ( siehe "Einrichtung des WI-FI-Anschlusses“ auf den vorherigen Seiten.)

Um die Funktions-Firmware zu aktualisieren, klicken Sie auf den Abschnitt Browse

Bereich „Function firmware“ und suchen Sie nach dem Speicherort der Datei, die Sie in Schritt 1 heruntergeladen haben. Um die WI-FI-Firmware zu aktualisieren, klicken Sie auf Browse im Bereich „WiFi firmware“ und

Klicken Sie auf Upload um die Übertragung der Firmware-Datei auf die Station zu starten (angezeigt durch einen Übertragungsabschluss

Nachdem die Station die Firmware-Datei empfangen hat, führt sie das Update automatisch aus, wie es der Fortschritt des Updates auf dem Display anzeigt (d.h. 100 ist abgeschlossen).

Nach Abschluss des Updates wird die Station neu gestartet. Hinweise: Funktions- und WI-FI-Firmware können nicht gleichzeitig aktualisiert werden, sondern müssen nacheinander aktualisiert werden. Schließen Sie während des Firmware-Updates immer die Stromversorgung an. Stellen Sie sicher, dass die WI-FI-Verbindung Ihres PCs stabil ist. Nutzen Sie den PC und die Station nicht während des Aktualisierungsvorgangs. Während der Aktualisierung der Firmware stoppt die Station das Hochladen der Messdaten. Sie wird sich wieder mit Ihrem WI-FI Router verbinden und die Daten nach erfolgreicher Aktualisierung erneut hochladen. Wenn die Station keine Verbindung zu Ihrem Router herstellen kann, beenden Sie bitte die SETUP-Seite. Nach der Firmware-Aktualisierung muss die Weather Underground ID und das Passwort möglicherweise erneut eingegeben werden. Weitere Einstellungen & Funktionen der Station Zeiteinstellung Diese Station ist so konzipiert, dass sie die lokale Zeit durch Synchronisation mit dem zugeordneten Internet-Zeitserver erhält. Wenn Sie die Station offline verwenden möchten, können Sie die Uhrzeit und das Datum manuell einstellen. Halten Sie beim ersten Start die [ WI-FI / SENSOR ] Taste für 6 Sekunden gedrückt und lassen Sie die Station wieder in den normalen Anzeigemodus zurückkehren.

Halten Sie im normalen Anzeigemodus die [ CLOCK SET ] Taste für 2 Sekunden gedrückt, um die Einstellung aufzurufen.

Die Einstellsequenz: Zeitzone→ Sommerzeit EIN/AUS→ Stunde→ Minute→ 12/24 Stunden Zeitformatformat→ Jahr→ Monat→ Tag→ M-D/D-M Datumsformat→ Zeitsynchronisation EIN/AUS→ Wochentagssprache.DE 17

Drücken Sie die [ ] oder die [ ] Taste, um die Einstellungswerte anzupassen. Halten Sie die Taste gedrückt, um die Einstellung zu beschleunigen.

Drücken sie die [ CLOCK SET ] Taste, um den Einstellungen zu speichern und zu beenden, oder das Gerät verlässt den Einstellungsmodus automatisch, wenn für 60 Sekunden keine Taste gedrückt wird. Hinweise: Drücken Sie im normalen Anzeigemodus die [ CLOCK SET ] Taste, um zwischen der Jahres- und Datumsanzeige zu wechseln.

Halten Sie während der Einstellung die [ CLOCK SET ] Taste für 2 Sekunden gedrückt, um zum normalen Anzeigemodus zurückzukehren. Mondphasen Die Mondphase wird durch die Zeit, das Datum und die Zeitzone bestimmt. Die folgende Tabelle erklärt die Mondphasensymbole der Nord- und Südhalbkugel. Bitte beachten Sie den Abschnitt über die Ausrichtung des 5- in-1-Senders nach Süden und die Einstellung für die Südhalbkugel. Nordhalb- kugel Mondphase Südhalb- kugel

Mondsichel (zunehmend)

Mondsichel (abnehmend)

Ausrichtung des 5-in-1-Senders nach Süden Der 5-IN-1-Außensensor ist so kalibriert, dass er für maximale Genauigkeit nach Norden ausgerichtet wird. Für den Benutzer (z.B. Benutzer auf der Südhalbkugel) ist es jedoch möglich, den Sensor mit der Windfahne in Richtung Süden zu verwenden.

Installieren Sie den 5-IN-1-Funksensor mit dem Windmesserende nach Süden. (Details zur Montage finden Sie unter Kabellosen 5-in-1 Sender installieren)

Halten Sie im normalen Anzeigemodus der Station die [ INDEX ] Taste für 10 Sekunden gedrückt, um in den Kalibrierungsmodus zu gelangen. Um in den Sensorausrichtungsmodus zu gelangen, drücken Sie die [ INDEX ] Taste, bis das Symbol "N" in der linken unteren Ecke der LCD-Anzeige erscheint.

Drücken Sie die [ Ʌ ] oder die [ V ] Taste, um zur unteren Seite (Südhalbkugel) zu wechseln.

Drücken Sie die [ INDEX ] Taste, um die Einstellung zu bestätigen und zu beenden.DE 18 Hinweis: Wenn Sie die Einstellung der Halbkugel ändern, wird die Richtung der Mondphase auf dem Display automatisch umgeschaltet. Einstellen der Alarmzeit

Halten Sie in der normalen Zeitanzeige die [ ALARM ] Taste für 2 Sekunden gedrückt, um in die Alarmzeiteinstellung zu gelangen und die Alarmzeit blinkt.

Drücken Sie die [ ] oder die [ ] Taste, um die Einstellungswerte anzupassen. Halten Sie die Taste gedrückt, um die Einstellung zu beschleunigen.

Drücken Sie die [ ALARM ] Taste, um den Einstellwert der Minute zu erhöhen, während die Minutenziffer blinkt.

Drücken Sie die [ ] oder die [ ] Taste, um den Wert der blinkenden Ziffer einzustellen.

Drücken Sie die [ ALARM ] Taste, um die Einstellung zu speichern und zu verlassen. Hinweis: Im Alarmmodus wird das “ “ Symbol auf dem LCD angezeigt. Die Alarmfunktion schaltet sich automatisch ein, sobald Sie die Weckzeit eingestellt haben. Aktivierung der Alarm- und Temperaturvoralarmfunktion

Drücken Sie im normalen Anzeigemodus die [ ALARM ] Taste, um die Alarmzeit für 5 Sekunden anzuzeigen.

Wenn die Alarmzeit angezeigt wird, drücken Sie die [ ALARM ] Taste, um die Alarmfunktion zu aktivieren. Oder drücken Sie die [ ALARM ] Taste zweimal, um den Alarm mit Frostalarm- Funktion zu aktivieren.

Hinweis: Sobald der Frostalarm aktiviert wird, ertönt der voreingestellte Alarm und das Symbol für den Frostalarm blinkt 30 Minuten früher, wenn die Außentemperatur unter -3°C liegt. Wenn die Uhr die Alarmzeit erreicht hat, ist ein Alarmton zu hören. Der Alarmton kann durch eine der nachfolgenden Bedienungen gestoppt werden: Automatischer Stopp nach 2 Minuten Alarm, wenn keine Bedienung erfolgt, und der Alarm wird am nächsten Tag wieder aktiviert. Drücken Sie die [ SNOOZE ] Taste, um in die Schlummerfunktion zu wechseln und der Alarm ertönt erneut in 5 Minuten. Halten Sie die [ SNOOZE ] Taste für 2 Sekunden gedrückt, um den Alarm zu beenden und der Alarm wird am nächsten Tag wieder aktiviert. Drücken Sie die [ ALARM ] Taste, um den Alarm zu beenden und der Alarm wird am nächsten Tag wieder aktiviert. Hinweise: Die Schlummerfunktion kann in 24 Stunden kontinuierlich genutzt werden. Während der aktiven Schlummerfunktion blinkt das Alarmsymbol “ ”. Temperatur- / Luftfeuchtigkeitsfunktion & -trend Betätigen Sie den [ °C / °F ] Schiebeschalter, um eine Temperatureinheit zu wählen. Die Trendanzeige von Temperatur/Luftfeuchtigkeit zeigt den Trend in den kommenden Alarm aus Alarm an Alarm mit FrostalarmDE 19 Minuten an. Pfeilsymbol

Temperatur-/ Luftfeuchtetrend Steigt Ist konstant Sinkt

Hinweise: Wenn die Innentemperatur unter -40°C liegt, zeigt die LCD-Anzeige "Lo" an. Wenn die Temperatur über 70°C liegt, zeigt die LCD-Anzeige "HI" an. Wenn die Außentemperatur unter -40°C liegt, zeigt die LCD-Anzeige "Lo" an. Wenn die Temperatur über 80°C liegt, zeigt die LCD-Anzeige "HI" an. Wenn die Luftfeuchtigkeit unter 1% liegt, zeigt die LCD-Anzeige "Lo" an. Wenn die Luftfeuchtigkeit über 99% liegt, zeigt die LCD-Anzeige "HI" an. Raumkomfortanzeige Die Raumkomfortanzeige ist eine bildliche Darstellung, die auf der Raumlufttemperatur und - feuchtigkeit basiert, um das Komfortniveau anzuzeigen.

Zu heiß Hinweise: Die Raumkomfortanzeige kann bei gleicher Temperatur, je nach Luftfeuchtigkeit, variieren. Es gibt keine Komfortanzeige, wenn die Temperatur unter 0°C (32°F) oder über 60°C (140°F). Empfang des Sensorsignals

Die Station zeigt die Signalstärke für den drahtlosen 5-IN-1-Sender wie folgt an:

2. Wenn der Signalempfang unterbrochen wurde und nicht innerhalb von 15 Minuten zurückkehrt,

verschwindet das Signalsymbol. Die Temperatur und die Luftfeuchtigkeit werden für den entsprechenden Kanal mit "Er" angezeigt.

3. Wenn der Signalempfang nicht innerhalb von 48 Stunden wieder hergestellt wird, wird die "Er"-

Anzeige permanent angezeigt. Sie müssen die Batterien austauschen und dann die [ SENSOR / WI-FI] Taste drücken, um den Sender wieder zu verbinden. Anzeige des Außenkanals (optionale Funktion mit zusätzlichen Thermo-Hygro-Sensoren) Diese Station kann mit einem drahtlosen 5-IN-1-Sensor und bis zu 7 drahtlosen Thermo-Hygro- Sensoren zu koppeln. Wenn Sie 2 oder mehr Sensoren haben, können Sie die [ CHANNEL ] Taste drücken, um im Normalbetrieb zwischen verschiedenen Funkkanälen zu wechseln. Halten Sie die [ CHANNEL ] Taste für 2 Sekunden gedrückt, um die automatische durchlaufende Anzeige einzuschalten und die angeschlossenen Kanäle im 4-Sekunden-Intervall anzuzeigen. Drücken Sie während der aktivierten Funktion die [ CHANNEL ] Taste, um die Funktion zu stoppen und den aktuell angezeigten Kanal anzuzeigen. Kein Signal Schwaches Signal Gutes SignalDE 20

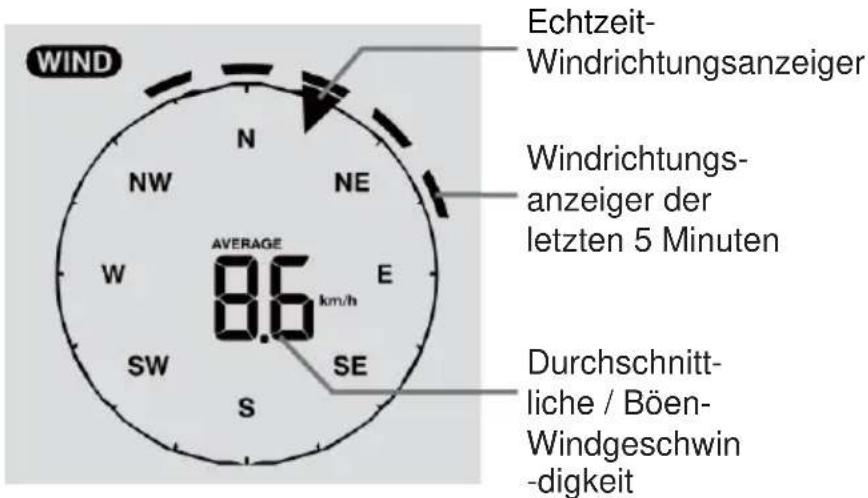

Wind Übersicht über Windgeschwindigkeit und -richtung Echtzeit- Windrichtungsanzeiger Windrichtungs- anzeiger der letzten 5 Minuten

Durchschnitt- liche / Böen- Windgeschwin -digkeit Einheit der und Anzeigeformat der Windgeschwindigkeit einstellen

Halten Sie im normalen Anzeigemodus die [ WIND ] Taste für 2 Sekunden gedrückt, um in den Einheitenmodus für die Windgeschwindigkeit zu gelangen und die Einheit blinkt. Drücken Sie die [ ] oder die [ ] Taste, um die Windgeschwindigkeitseinheit in dieser Reihenfolge zu ändern: m/s → km/h → Knoten → mph

Drücken Sie die [ WIND ] Taste, um zum normalen Anzeigemodus zurückzukehren. Windanzeigemodus auswählen Drücken Sie im normalen Anzeigemodus die [ WIND ] Taste, um zwischen AVERAGE (Mittelwert) und GUST (Böe) Windgeschwindigkeit zu wählen. Wetterindex Drücken Sie die [ INDEX ] Taste im WEATHER INDEX-Bereich, um den Wetterindex in dieser Reihenfolge anzuzeigen: FEELS LIKE → HEAT INDEX → WIND CHILL → DEWPOINT. FEELS LIKE-Werte Die FEELS LIKE-Temperaturwerte zeigt an, wie die Außentemperatur sich anfühlt. Hitzeindex (HEAT INDEX) Der Hitzeindex wird von den Temperatur- und Luftfeuchtigkeitsdaten des drahtlosen 5-in-1- Senders ermittelt, wenn die Temperatur zwischen 27°C (80°F) und 50°C (120°F) liegt. Hitzeindexbereich Warnung Erklärung 27°C bis 32°C (80°F bis 90°F) Vorsicht Mögliche Hitzeerschöpfung 33°C bis 40°C (91°F bis 105°F) Große Vorsicht Mögliche Dehydration durch Hitze 41°C bis 54°C (106°F bis 129°F) Gefahr Hitzeerschöpfung wahrscheinlich ≥55°C (≥130°F) Große Gefahr Starkes Risiko von Dehydrierung / SonnenstichDE 21 Windchill (WIND CHILL) Eine Kombination aus den Temperatur- und Windgeschwindigkeitsdaten des drahtlosen 5-in-1- Senders bestimmt den aktuellen Windchill-Faktor. Taupunkt (DEW POINT) Der Taupunkt ist die Temperatur, unter der der Wasserdampf in der Luft bei konstantem Luftdruck in der gleichen Geschwindigkeit, in der er verdampft, zu flüssigem Wasser kondensiert. Das kondensierte Wasser wird als Tau bezeichnet, wenn es sich auf einer festen Oberfläche bildet. Die Taupunkttemperatur wird durch die Temperatur- und Feuchtigkeitsdaten des drahtlosen 5- in-1-Senders bestimmt. Wettervorhersage Der eingebaute Luftdruckmesser kann Änderungen des Luftdrucks feststellen. Auf der Grundlage der gesammelten Daten kann die Station die Wetterbedingungen in den kommenden 12-24 Stunden in einem Radius von 30 bis 50 km (19-31 Meilen) vorhersagen.

Sonnig Teilw. bewölkt Bewölkt Regen Regen / Sturm Schnee Hinweis: Die Genauigkeit einer allgemeinen druckbasierten Wettervorhersage liegt bei 70% bis 75%. Die Wettervorhersage spiegelt die Wetterlage für die nächsten 12~24 Stunden wider, sie muss nicht die aktuelle Situation widerspiegeln. Die Schnee Wettervorhersage basiert nicht auf dem Luftdruck, sondern auf der Außentemperatur. Wenn die Temperatur unter -3°C (26°F) liegt, wird das Schnee Wettersymbol auf dem LCD angezeigt. Luftdruck Der atmosphärische Druck ist der Druck an jedem Ort der Erde, der durch das Gewicht der Luftsäule über der Erde verursacht wird. Ein atmosphärischer Druck bezieht sich auf den Durchschnittsdruck und nimmt mit zunehmender Höhe allmählich ab. Meteorologen verwenden Barometer zur Messung des Luftdrucks. Da die Schwankungen des Luftdrucks stark vom Wetter beeinflusst werden, ist es möglich, das Wetter durch Messung der Druckänderungen vorherzusagen. Die Luftdruckeinheit einstellen Drücken Sie im normalen Anzeigemodus die [ BARO UNIT ] Taste, um die Luftdruckeinheit in dieser Reihenfolge zu ändern: hPa→ inHg → mmHg Absolute / relative Luftdruckaufzeichnungen anzeigen Halten Sie die [ BARO ] Taste im normalen Anzeigemodus gedrückt, um zwischen ABSOLUTE / RELATIVE Luftdruck zu wechseln.DE 22

Relative Luftdruckwerte einstellen Gehen Sie zu "Erweiterte Einstellung in der Weboberfläche" auf Seite 13. Wenn Ihr lokaler REL-Wert z.B. 1010 hPa beträgt und der absolute Luftdruck, z.B. 1013 hPa, dann geben Sie "-3" in das Feld ein. Niederschlag Der RAINFALL-Bereich zeigt die Informationen zu Niederschlag und Regenmenge an.

Niederschlagseinheit einstellen

Halten Sie die [ RAIN ] Taste für 2 Sekunden gedrückt, um die Einstellung zu beginnen.

Drücken Sie die [ Ʌ ] oder die [ V ] Taste, um die Niederschlagseinheit in mm oder in zu wählen.

Drücken Sie die [ RAIN ] Taste, um die Einstellung zu bestätigen und zu beenden. Auswahl des Anzeigeformats des Niederschlags Drücken Sie die [ RAIN ] Taste um zwischen den folgenden Anzeigen zu wählen:

1. HOURLY - die gesamte Niederschlagsmenge der letzten Stunde

2. DAILY - die gesamte Niederschlagsmenge ab Mitternacht

3. WEEKLY - die gesamte Niederschlagsmenge der laufenden Woche

4. MONTHLY- die gesamte Niederschlagsmenge des laufenden Kalendermonats

5. Total - die gesamte Niederschlagsmenge seit dem letzten Zurücksetzen

6. Rate – die aktuelle Niederschlagsrate in der letzten Stunde (Aktualisierung alle 24 Sekunden)

Aufzeichnung der gesamten Niederschlagsmenge zurücksetzen Halten Sie die [ HISTORY ] Taste im normalen Anzeigemodus für 2 Sekunden gedrückt, um die Aufzeichnungen des Niederschlagsmenge zurückzusetzen. Hinweis: Um die Aufzeichnung fehlerfreier Daten sicherzustellen, setzen Sie die Aufzeichnungen der Regenmenge zurück, wenn Sie den 5-in-1-Sender an einen neuen Standort aufstellen. MAX / MIN Datenaufzeichnung Die Station kann die gesammelten maximalen (MAX) und minimalen (MIN) Wetterdaten mit dem entsprechenden Zeitstempel aufzeichnen, damit Sie sie leicht einsehen können. Gesammelte MAX / MIN Daten anzeigen Drücken Sie die [ MAX / MIN ] Taste im normalen Anzeigemodus, um die MAX/MIN Aufzeichnungen anzusehen. Die Reihenfolge der Anzeige ist wie folgt: MAX-Temperatur für Innen (oder den ausgewählten Kanal) → MIN-Temperatur für Innen (oder den ausgewählten Kanal) → MAX-Luftfeuchtigkeit für Innen (oder den ausgewählten Kanal) → MIN-Luftfeuchtigkeit für Innen (oder den ausgewählten Kanal) → MAX-Temperatur für Außen

• MIN-Temperatur für Außen → MAX-Luftfeuchtigkeit für Außen → MIN-Luftfeuchtigkeit für Außen → MAX durchschnittliche Windgeschwindigkeit → MAX Böe → MAX relativer Luftdruck

• MIN relativer Luftdruck → MAX absoluter Luftdruck → MIN absoluter Luftdruck → MAX FEELS LIKE-Werte → MIN FEELS LIKE-Werte→ MAX Hitzendex-Werte → MIN Hitzeindex- Werte → MAX Windchill-Werte → MIN Windchill-Werte → MAX Taupunkt-Werte → MIN Taupunkt-Werte → MAX täglicher Niederschlag.DE 23

MAX / MIN Aufzeichnungen löschen Halten Sie die [ MAX / MIN ] Taste für 2 Sekunden gedrückt, um die MAX/MIN Aufzeichnungen der ausgewählten Wetteranzeige zu löschen. Hinweis: Der LCD zeigt auch das “ “ Symbol an, sowie die Aufzeichnungszeit und das Datum. Historiendaten der letzten 24 Stunden Die Station speichert automatisch die Wetterdaten der letzten 24 Stunden.

Drücken Sie die [ HISTORY ] Taste, um um den Beginn der Wetterdaten der aktuellen Stunde zu überprüfen, z.B. die aktuelle Zeit ist 7:25 Uhr, 8. März, das Display zeigt die Daten von 7:00 Uhr, 8. März.

Drücken Sie mehrfach die [ HISTORY ] Taste, um ältere Messwerte der letzten 24 Stunden anzuzeigen, z.B. 6:00 Uhr (8. März), 5:00 Uhr (8. März), ..., 10:00 Uhr (7. März), 9:00 Uhr (7. März), 8:00 Uhr (7. März) Hinweis: Der LCD zeigt auch das “ “ Symbol an, sowie die Aufzeichnungszeit und das Datum. Wetteralarmeinstellung Der Wetteralarm kann Sie über bestimmte Wetterbedingungen informieren. Sobald das Alarmkriterium erfüllt ist, wird der Alarmton aktiviert und das Alarmsymbol auf dem LCD blinkt. Alarm einstellen

Drücken Sie die [ ALERT ] Taste, um die gewünschte Wetterwarnung aus wie folgt auszuwählen: Alarmreihenfolge Einstellbereich Anzeigeabschnitt Standardwert Innentemperatur-Hochalarm (aktueller Kanal)

Temperatur & Luftfeuchtigkeit von Innen / des ausgewählten Kanals 40°C Innentemperatur-Tiefalarm (aktueller Kanal) 0°C Innenluftfeuchtigkeit-Hochalarm (aktueller Kanal)

1% ~ 99% 80% Innenluftfeuchtigkeit-Tiefalarm (aktueller Kanal) 40% Außentemperatur-Hochalarm -40°C ~ 80°C

Temperatur & Luftfeuchtigkeit von Außen 40°C Außentemperatur-Tiefalarm 0°C Außenluftfeuchtigkeit-Hochalarm 1% ~ 99% 80% Außenluftfeuchtigkeit-Tiefalarm 40% Durchschnittliche Windgeschwindigkeit 0,1m/s ~ 50m/s Windrichtung & -geschwindigkeit 17,2mm/h Druckabfall 1hPa ~ 10hPa Luftdruck 3hPa Stündliche Niederschläge 1mm ~ 1000mm Niederschlag 100mmDE 24

Halten Sie die [ ALERT ] Taste in der aktuellen Anzeige für 2 Sekunden gedrückt, um die Alarmeinstellung zu beginnen und die entsprechende Anzeige blinkt.

Drücken Sie die [ Ʌ ] oder die [ V ] Taste, um die Werte anzupassen oder halten Sie die Taste gedrückt, um die Einstellung der Werte zu beschleunigen.

Drücken Sie die [ ALERT ] Taste, um die Einstellung zu bestätigen.

Drücken Sie die [ ALARM ] Taste, um den Alarm an-/auszuschalten.

Drücken Sie die [ ALERT ] Taste, um zum nächsten Einstellungsabschnitt zu gelangen.

Drücken Sie eine beliebige Taste auf der Vorderseite der Station, um den Alarm an/aus Status zu speichern und in den normalen Anzeigemodus zurück zu kehren. Wenn für 30 Sekunden keine Tasten genutzt werde, kehrt die Station automatisch zur normalen Anzeige zurück.. Beenden des aktiven Alarms Drücken Sie die [ SNOOZE ] Taste, um den Alarmton zu beenden, oder lassen Sie den Alarm nach 2 Minuten automatisch enden. Hinweise: Sobald der Alarm ausgelöst wird, ertönt der Alarm 2 Minuten lang und das entsprechende Alarmsymbol und die Messwerte blinken. Wenn der Alarm nach 2 Minuten automatisch ausgeschaltet wird, blinken das Alarmsymbol und die Messwerte so lange, bis die Wetterdaten außerhalb des Alarmbereichs liegen. Der Wetteralarm ertönt erneut, wenn die Wetterwerte wieder in den Alarmbereich fallen. Wartung Batteriewechsel oder im CH-Bereich angezeigt, wenn die Batteriespannung des aktuellen drahtlosen Kanals oder des 5-in-1-Senders im Freien schwach ist. Sie sollten alle Batterien im angezeigten Sender auf einmal austauschen. ” wird im OUT- Die Batterieendanzeige “ Alarm aus Alarm anDE 25

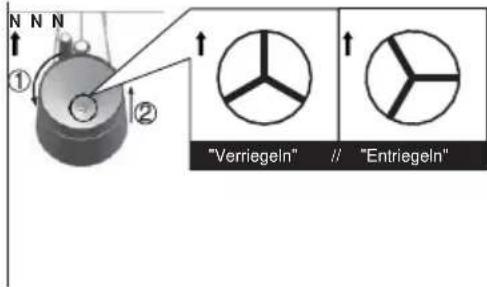

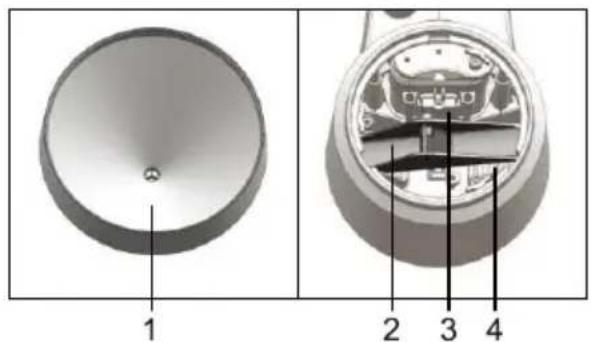

Reinigung des Regensammlers

Lösen Sie den Regensammler, indem Sie ihn um 30° gegen den Uhrzeigersinn drehen.

Entfernen Sie vorsichtig den Regensammler.

Reinigen und entfernen Sie alle Ablagerungen und Insekten.

Installieren Sie den Regensammler, wenn er sauber und vollständig getrocknet ist. N N N

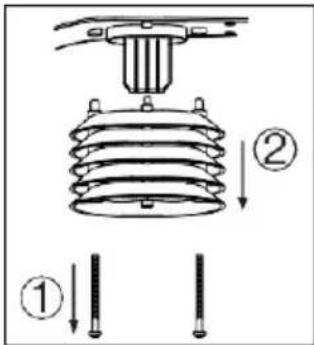

Reinigung des Thermo-Hygro-Sensors

Entfernen Sie die beiden Schrauben an der Unterseite des Strahlenschutzes.

Ziehen Sie den Schutz vorsichtig heraus.

Entfernen Sie vorsichtig Schmutz oder Insekten auf dem Sensorgehäuse.

Reinigen Sie den Schutz mit Wasser, um Schmutz und Insekten zu entfernen (lassen Sie die Sensoren nicht nass werden).

Montieren Sie alle Teile wieder, wenn sie sauber und vollständig getrocknet sind. Hiermit erklärt Technotrade, dass sich das Produkt WS1900 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665019000

Technische Daten Allgemeine technische Daten - Station Abmaße (B x H x T) 136 x 168 x 24,5mm (5,4 x 6,6 x 1in) Gewicht 370g (mit Batterien) Stromversorgung DC 5V, 1A Netzteil HX075-0501000-AG-001 Batterien für Back-up CR2032, 3V Batterien Betriebstemperaturbereich -5˚C ~ 50˚C Technische Daten zu Wi-Fi-Kommunikation Wi-Fi-Standard 802,11 b/g/n Wi-Fi Betriebsfrequenz & Sendeleistung: 2,4GHz b: 17,0dBm / g: 13,5dBm / n: 12,5dBm Unterstützte Router- Sicherheitstypen WPA/WPA2, OPEN, WEP (WEP unterstützt nur hexadezimale Passwörter) Unterstützte Geräte für die Einrichtung Integriertes Wi-Fi mit AP-Modus Funktion Smart Devices, Laptops oder PCs: Android Smartphone, Android Pad, iPhone, iPad oder Windows LaptopDE 26 Empfohlener Webbrowser für die Einrichtung der Benutzeroberfläche Webbrowser, die HTML 5 unterstützen, wie beispielsweise die neueste Version von Chrome, Safari, Edge, Firefox oder Opera. Technische Daten zur Kommunikation mit dem kabellosen 5-in-1-Sender Unterstützte Sensoren 1 x Kabelloser 5-in-1-Sender und bis zu 7 Thermo- Hygro-Sensoren Funkfrequenz & Sendeleistung 868Mhz 7dBm Funk-Übertragungsreichweite 150m Technische Daten zu zeitbezogenen Funktionen Zeitanzeige SS: MM Stundenformat 12 Stunden mit AM / PM oder 24 Stunden Datumsanzeige DD / MM oder MM / DD Zeitsynchronisationsverfahren Über Internet-Zeitserver zur Synchronisation des UTCs Wochentagsprachen EN / DE / FR / ES / IT / NL / RU Zeitzonen +13 ~ -12 Stunden Sommerzeit (DST) EIN (ON) / AUS (OFF) Technische Daten zur Luftdruckanzeige & -funktionen // Hinweis: Die folgenden Details sind so aufgelistet, wie sie auf der Konsole angezeigt oder bedient werden. Luftdruckeinheit hPa, inHg und mmHg Messbereich 540 ~ 1100hPa (relativer Einstellbereich 930 ~ 1050hPa)

Genauigkeit (700 ~ 1100hPa ± 5hPa) / (540 ~ 696hPa ± 8hPa) (20 ,67 ~ 32 ,48inHg ± 0 ,15inHg) / (15,.95 ~ 20,.55inHg ± 0 ,24inHg) (525 ~ 825mmHg ± 3,8mmHg) / (405 ~ 522mmHg ± 6mmHg) Üblicherweise bei 25°C (77°F) Auflösung 1hPa / 0.01inHg / 0.1mmHg Wettervorhersage Sonnig / Klar, Leicht bewölkt, Bewölkt, Regen, Regen / Sturm und Schnee Anzeigemodi Aktuell Speicherungsmodi Historische Daten der letzten 24 Stunden, täglich Max / Min. Alarm Druckänderungsalarm Technische Daten zu Innen-/Außentemperaturanzeige und -funktionen // Hinweis: Die folgenden Details sind so aufgelistet, wie sie auf der Konsole angezeigt oder bedient werden. Temperatureinheit °C und °F Anzeigebereich Innenbereich:-40 ~ 70°C(-40 ~ 158°F), Außenbereich:-40 ~ 80(-40 ~ 176°F) Innengenauigkeit <0°C oder >40°C ± 2°C (<32°F oder >104°F ± 3.6°F) 0~40°C ±1°C (32~104°F ± 1.8°F)

Außengenauigkeit 60,1 ~ 80°C ± 0,8°C (140,2 ~ 176°F ± 1,4°F) 5,1 ~ 60°C ± 0,4°C (41.2 ~ 140°F ± 0,7°F) -19,9 ~ 5°C ± 1°C (-3,8 ~ 41°F ± 1,8°F) -40 ~ -20°C ± 1.5°C (-40 ~ -4°F ± 2,7°F) Auflösung °C / °F (1 Dezimalstelle) Anzeigemodi Derzeit Speicherungsmodi Historische Daten der letzten 24 Stunden, täglich Max / Min. Alarm Hi / Lo (Höchst-/Tiefst-) TemperaturalarmDE 27

Technische Daten zu Innen-/Außenluftfeuchteanzeige und -funktionen // Hinweis: Die folgenden Details sind so aufgelistet, wie sie auf der Konsole angezeigt oder bedient werden. Luftfeuchtigkeitseinheit

Anzeigemodi Derzeit Speicherungsmodi Historische Daten der letzten 24 Stunden, Max / Min. Alarm Hi / Lo (Höchst-/Tiefst-) Luftfeuchtigkeitsalarm Technische Daten zur Anzeige & Funktionen von Windgeschwindigkeit & -richtungen Hinweis: Die folgenden Details sind so aufgelistet, wie sie auf der Konsole angezeigt oder bedient werden. Windgeschwindigkeitseinheit mph, m/s, km/h und Knoten Anzeigebereich der Windgeschwindigkeit 0 ~ 112mph, 50m/s, 180km/h, 97 Knoten Auflösung 0,1mph, 0,1m/s, 0,1km/h, 0,1 Knoten Geschwindigkeitsgenauigkeit < 5m/s: +/- 0,5m/s; > 5m/s: +/- 6% (je nachdem, was größer ist) Anzeigemodus Böe / Durchschnittlich Speicherungsmodi Historische Daten der letzten 24 Stunden, Max. Böe/ durchschnittlich Alarm Hi Windgeschwindigkeitsalarm (Durchschnitt / Böe) Windrichtungsauflösungen 16 Windrichtungen Technische Daten zur Regenanzeige & -funktionen // Hinweis: Die folgenden Details sind so aufgelistet, wie sie auf der Konsole angezeigt oder bedient werden. Niederschlagseinheit mm und in Niederschlagsgenauigkeit ± 7% oder 1 Spitze Niederschlagsmessbereich 0 ~ 19999mm (0 ~ 787,3 in) Auflösung 0,254mm (0,01in) Anzeigemodi Derzeit Speicherungsmodi Historische Daten der letzten 24 Stunden, Max. Niederschlagsanzeigemodus Stündlich / Täglich / Wöchentlich / Monatlich / Gesamtniederschlag Alarm Täglicher Hi (Höchst-) Niederschlagsalarm Technische Daten zur Wetterindexanzeige & -funktionen // Hinweis: Die folgenden Details sind so aufgelistet, wie sie auf der Konsole angezeigt oder bedient werden. Wetterindexanzeige Feels like, Wind Chill, Hitzeindex und Taupunkt Feels like-Messbereich -40 ~ 50°C Wind chill-Messbereich -40 ~ 18°C, Windegeschwindigkeit >4.8km/h Hitzeindexbereich 26 ~ 50°C Taupunktbereich -20 ~ 60°C Anzeigemodi Derzeit Speicherungsmodi Historische Daten der letzten 24 Stunden, Max. / Min.DE 28

Kabelloser 5-in-1-Sender Ausmaße (B x H x T) 343,5 x 393,5 x 136mm (13,5 x 15,5 x 5,35in) Gewicht 734g (mit Batterien) Stromversorgung 3 x AA, 1.5V Batterien ( Lithium-Batterien empfohlen) Wetterdaten Temperatur, Luftfeuchtigkeit, Windgeschwindigkeit, Windrichtung, und Niederschlag Übertragungsreichweite 150m Funkfrequenz & Sendeleistung 868Mhz 7dBm Übertragungsintervall

• 12 Sekunden für Windgeschwindigkeits- und Windrichtungsdaten

• 24 Sekunden für Temperatur-, Luftfeuchtigkeits- und Regendaten Betriebsbereich -40 ~ 60°C (-40 ~ 140°F), Lithium-Batterien erforderlich

Vorsichtsmaßnahmen Es wird dringend empfohlen, das "Benutzerhandbuch" zu beachten und zu lesen. Der Hersteller und Lieferant kann keine Verantwortung für fehlerhafte Messwerte, verlorene Exportdaten und Folgen bei ungenauer Messung übernehmen. Dieses Produkt ist nur für den Gebrauch im Haushalt als Hinweis auf die Wetterbedingungen bestimmt. Dieses Produkt darf nicht für medizinische Zwecke oder zur Information der Öffentlichkeit verwendet werden. Setzen Sie das Gerät nicht übermäßiger Gewalt, Stößen, Staub, Temperatur oder Feuchtigkeit aus. Decken Sie die Lüftungsöffnungen nicht mit Gegenständen wie Zeitungen, Vorhängen usw. ab. Tauchen Sie das Gerät nicht in Wasser. Wenn Sie Flüssigkeit darüber verschütten, trocknen Sie es sofort mit einem weichen, fusselfreien Tuch ab. Reinigen Sie das Gerät nicht mit scheuernden oder korrosiven Stoffen. Manipulieren Sie nicht die internen Komponenten des Geräts. Dadurch erlischt die Garantie. Die Platzierung dieses Produkts auf bestimmten Holzarten kann zu Schäden an der Verarbeitung führen, für die der Hersteller nicht verantwortlich ist. Beachten Sie die Pflegehinweise des Möbelherstellers. Verwenden Sie nur neue Batterien. Mischen Sie keine neuen und alten Batterien. Verwenden Sie nur die vom Hersteller angegebenen Aufsätze / Zubehörteile. Die in diesem Handbuch gezeigten Bilder können von der tatsächlichen Anzeige abweichen. Bei der Entsorgung dieses Produkts ist darauf zu achten, dass es für eine spezielle Behandlung getrennt gesammelt wird. Entsorgen Sie verbrauchte Batterien gemäß den Anweisungen. VORSICHT! Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein. Der Inhalt dieses Handbuchs darf nicht ohne Genehmigung des Herstellers vervielfältigt werden.DE 29

Technische Daten und Inhalte der Bedienungsanleitung für dieses Produkt können ohne Vorankündigung geändert werden. Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der Servicetechniker vom Hersteller angegebene Ersatzteile verwendet, die die gleichen Eigenschaften wie die Originalteile aufweisen. Unbefugter Austausch kann zu Bränden, Stromschlägen oder anderen Gefahren führen. Dieses Produkt ist kein Spielzeug. Außerhalb der Reichweite von Kindern aufbewahren. Die Konsole ist nur für den Einsatz im Innenbereich vorgesehen. Stellen Sie die Konsole mindestens 20 cm von Personen in der Nähe auf. Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht. Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus. Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus. Tauchen Sie das Gerät nicht in Wasser. Vermeiden Sie den Kontakt mit ätzenden Materialien. Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren. Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts. Batterie-Sicherheitshinweise Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien. Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein. Ersetzen Sie stets einen vollständigen Batteriesatz. Mischen Sie niemals alte und neue Batterien. Entfernen Sie erschöpfte Batterien sofort. Entfernen Sie die Batterien bei Nichtnutzung. Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren. Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann. Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck! Hinweispflicht nach dem Batteriegesetz Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet! Hinweispflicht nach dem Elektronikgerätegesetz Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.DE 30

Externe Stromversorgung Veröffentlichte Informationen Präziser Wert Einheit Modell-Nr. HX075-0501000-AG-001 Eingangsspannung 100-240

Eingangs-Wechsel- stromfrequenz 50/60

Ausgangsspannung DC 4,75-5,25

Durchschnittliche aktive Effizienz ≥ 73,62

Wirkungsgrad bei niedriger Last (10 %) 64,93

Leistungsaufnahme bei Nulllast ≤ 0.1

Die relevanten Lastbedingungen sind wie folgt: Prozentualer Anteil des Ausgangsstroms auf dem Typenschild Lastzustand 1 100 % ± 2 % Lastzustand 2 75 % ± 2 % Lastzustand 3 50 % ± 2 % Lastzustand 4 25 % ± 2 % Lastzustand 5 10 % ± 1 % Lastzustand 6 0 % (Leerlaufzustand)CHANNEL HISTORY MAX/MIN
