BEDIENUNGSANLEITUNG WL 1022 TECHNOLINE

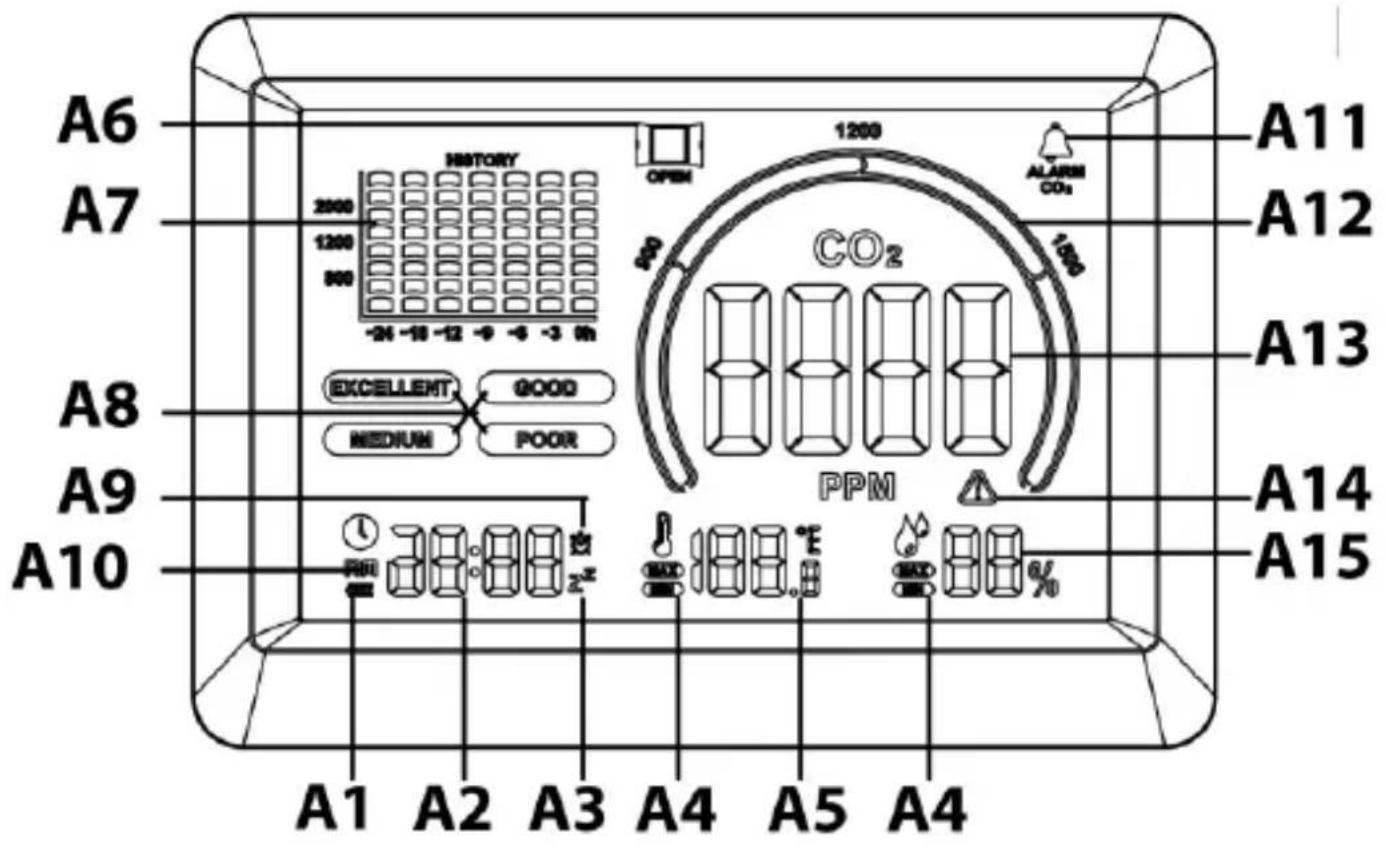

DE1 WL1028 – Bedienungsanleitung Übersicht A – Anzeige A1 – Batterieendanzeige A2 – Zeitanzeige A3 – Schlummersymbol A4 – MIN/MAX-Symbole A5 – Temperaturanzeige A6 – Lüftungsempfehlungs-Symbol A7 – Balkendiagram der CO

–Historie A8 – Farbige Luftqualitätssymbole A9 – Alarmsymbol A10 – AM-Symbol A11 – Symbol des CO

-Alarms A12 – Luftqualitätsdiagramm A13 – CO

-Anzeige A14 – Warnsymbol A15 – LuftfeuchtigkeitsanzeigeDE2

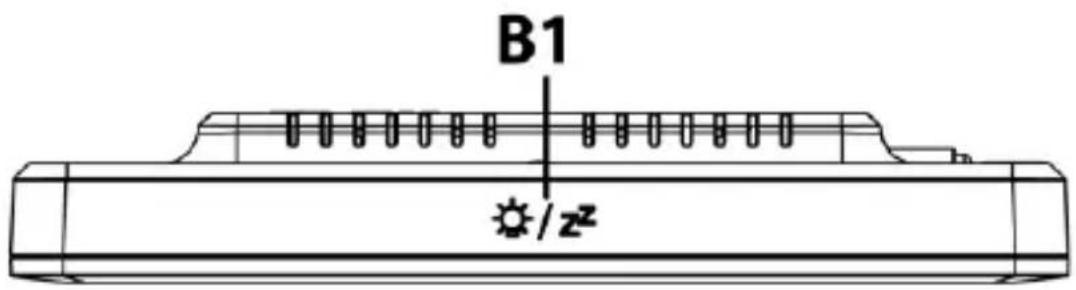

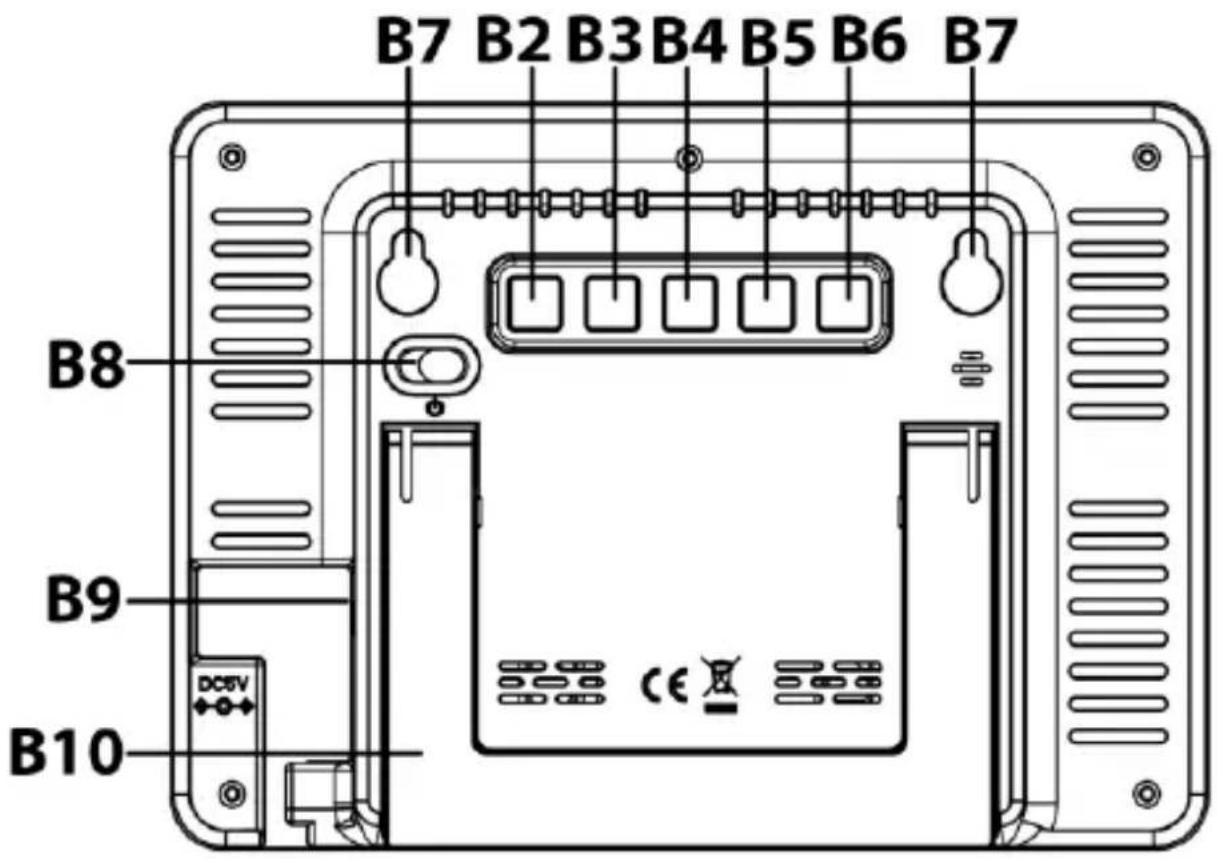

B – Tasten und Gehäuse B1 – SNOOZE/LIGHT Berührungsfeld B2 – SET -Taste B3 – UP -Taste B4 – DOWN -Taste B5 – MEM -Taste B6 – ALARM CO2 -Taste B7 – Aufhängeöhsen B8 – Stromschalter (ON/OFF) B9 – Anschlussbuchse für das (USB-)Stromkabel B10 – StandfußDE3 Funktionen Anzeige von Uhrzeit, CO

-Konzentration, Temperatur und Luftfeuchtigkeit Mehrfarbige Anzeige der Luftqualität Das 24-Stunden-Historien-Balkendiagramm der gemessenen

-Konzentration Hintergrundbeleuchtungsfunktion mit 4 Helligkeitsstufen (hoch - mittel - niedrig - aus) Energieanzeige und Ladeanzeige der eingebauten Lithiumbatterie 12/24-Stunden-Zeitanzeige Anzeige der Temperatureinheit in °C /°F wählbar Alarmfunktion für die CO

-Konzentration Manuelle Basiswertkalibrierung und automatische Basiswertkalibrierung für die CO

-Konzentration Aufzeichnung der Maximal- und Minimalwerte von Temperatur, Luftfeuchtigkeit und CO

-Konzentration Tischaufstellung oder Wandaufhängung Inbetriebnahme Schieben Sie den Netzschalter " " auf "ON", um den Monitor zu starten. Alle Monitorelemente werden angezeigt und ein Signalton ertönt. Der Monitor geht in den normalen Betriebsmodus über und auf dem Display erscheint ein 60-Sekunden-Countdown, der anzeigt, dass sich der CO

-Sensor aufwärmt. Bei Verwendung des USB-Kabels als Stromquelle wird die Lithiumbatterie im Monitor aufgeladen. Wenn die Netzstromversorgung unterbrochen wird, schaltet das Überwachungsgerät auf die Lithiumbatterie als Stromquelle um, oder es kann direkt mit der Lithiumbatterie als Stromversorgung gestartet werden. Eine vollständig geladene Lithiumbatterie kann etwa 20 Stunden lang ununterbrochen betrieben werden.DE4 Hinweis: Es wird empfohlen, das Gerät hauptsächlich mit Netzstrom zu versorgen und die eingebaute Lithiumbatterie nur bei Bedarf als Backup zu verwenden. Manuelle Einstellung Halten Sie im normalen Anzeigemodus die "SET" Taste für 2 Sekunden gedrückt, um die Zeiteinstellung zu beginnen und die 12/24-Stunden-Anzeige blinkt. Drücken Sie die "UP" oder die "DOWN" Taste, um die 12- oder 24-Stunden-Anzeige einzustellen. Drücken Sie die "SET" Taste, um die Einstellung zu bestätigen und die Stundenanzeige blinkt. Drücken Sie die "UP" oder die "DOWN" Taste, um die Stunde einzustellen. Drücken Sie die "SET" Taste, um die Einstellung zu bestätigen und die Minutenanzeige blinkt. Drücken Sie die "UP" oder die "DOWN" Taste, um die Minuten einzustellen. Drücken Sie die "SET" Taste, um die Einstellung zu bestätigen und die Alarmstunde blinkt. Drücken Sie die "UP" oder die "DOWN" Taste, um die Alarmstunde einzustellen. Drücken Sie die "SET" Taste, um die Einstellung zu bestätigen und die Alarmminute blinkt. Drücken Sie die "UP" oder die "DOWN" Taste, um die Alarmminute einzustellen. Drücken Sie die "SET" Taste, um die Einstellung zu bestätigen und zu beenden. Das Gerät kehrt automatisch zum normalen Anzeigemodus zurück. Hinweise: Drücken Sie für 30 Sekunden keine Taste um jederzeit die Einstellung zu speichern und zu verlassen. Halten Sie die "UP" oder "DOWN" Taste mindestens für 2 Sekunden gedrückt, um den Einstellungsvorgang zu beschleunigen. Alarm und SchlummerfunktionDE5 Drücken Sie im normalen Anzeigemodus die "SET" Taste, um die Alarmfunktion zu aktivieren oder zu deaktivieren. Der Alarm ertönt für 1 Minute, wenn keine Taste betätigt wird. Berühren Sie das "SNOOZE/LIGHT" Berührungsfeld, um die Schlummerfunktion für 5 Minuten zu aktivieren, oder drücken Sie eine andere Taste, um den Alarmton direkt zu beenden. Maximale und minimale Messwerte Drücken Sie im normalen Anzeigemodus die "MEM" Taste, um die Temperatur-, Luftfeuchtigkeits- und CO

-Konzentrationsdaten in der folgenden Reihenfolge anzuzeigen: maximale aufgezeichnete Messwerte (MAX-Symbol wird angezeigt) → minimale aufgezeichnete Messwerte (MIN-Symbol wird angezeigt) → aktuell gemessene Messwerte (kein Symbol wird angezeigt). Halten Sie die "MEM" Taste für 2 Sekunden gedrückt, während Sie die Maximal- oder Minimalwerte anzeigen, um die aufgezeichneten MIN/MAX-Daten zu löschen und die Aufzeichnung erneut zu starten. Die Maximal- und Minimalaufzeichnungen werden automatisch täglich um 0:00 Uhr gelöscht und neu aufgezeichnet. Temperaturanzeige Drücken Sie im normalen Anzeigemodus die "DOWN" Taste, um zwischen °C (Celsius) oder °F (Fahrenheit) als Temperatureinheit zu wechseln. Alarm der CO

–Konzentration Drücken Sie die "ALARM CO2" Taste, um die CO

Alarmfunktion zu aktivieren oder zu deaktivieren. Halten Sie die "ALARM CO2" Taste für 2 Sekunden gedrückt, um die Alarmeinstellung für die CO

-Konzentration aufzurufen und der Wert der CO

-Konzentration blinkt. Drücken Sie die Taste "UP" oderDE6 "DOWN", um den gewünschten Alarmwert einzustellen. Drücken Sie die "ALARM CO2" Taste, um die Einstellung zu bestätigen, zu beenden und um zum normalen Anzeigemodus zurückzukehren. Hinweise: Drücken Sie für 30 Sekunden keine Taste um jederzeit die Einstellung zu speichern und zu verlassen. Halten Sie die "UP" oder "DOWN" Taste mindestens für 2 Sekunden gedrückt, um den Einstellungsvorgang zu beschleunigen. Luftqualität und Lüftungsempfehlung auf Basis der

-Konzentration in der Luft Ihr CO

-Monitor misst und zeigt den CO

-Gehalt in PPM mit farbigen Lüftungsempfehlungen an. Halten Sie im normalen Anzeigemodus die "DOWN" Taste für 2 Sekunden gedrückt und die Parameter der Luftqualitätssymbole blinken. Drücken Sie die "UP" oder die "DOWN" Taste, um die Parameter der verschiedenfarbigen Luftqualitätssymbole einzustellen. Drücken Sie "SET" Taste, um Ihre Änderungen in der folgenden Reihenfolge zu bestätigen: EXCELLENT (Hervorragend) → GOOD (Gut) → MEDIUM (Mittel) → POOR (schlecht )→ POOR blinkend (sehr schlecht) → Einstellung bestätigen, den Einstellmodus verlassen und zum normalen Anzeigemodus zurückzukehren. EXCELLENT：400~（500，600 als Optionen), der Standardwert ist 600 GOOD bis EXCELLENT+1~（700，800，900，1000 als Optionen), der Standardwert ist 1000 MEDIUM bis GOOD +1~（1100，1200，1300，1400，1500 als Optionen), der Standardwert ist 1500 POOR bis MEDIUM+1~（1600，1700，1800，1900，2000 als Optionen), der Standardwert ist 2000 POOR blinkt：POOR+1 und darüber hinaus. Hinweise:DE7 Drücken Sie für 30 Sekunden keine Taste um jederzeit die Einstellung zu speichern und zu verlassen. Die Einstellung der Parameter der Luftqualitätssymbole wird im internen EEPROM des Chips gespeichert und geht bei einem Stromausfall nicht verloren. Vermeiden Sie während der CO

-Erkennung Vibrationen des Geräts und das direkte Anblasen des Sensors durch starken Wind, da dies zu einer Abweichung des CO

-Erkennungswerts führen kann. Wenn die CO

-Konzentration einen Wert von MITTEL oder höher erreicht, wird das Symbol für die Lüftungsempfehlung angezeigt, um daran zu erinnern, dass das Fenster nun zum Lüften geöffnet werden sollte. Wenn die CO

-Konzentration mehr als 2000 PPM beträgt, wird das Warnsymbol angezeigt, um den Benutzer daran zu erinnern, wegen der hohen CO

-Werte aufmerksam zu sein.

-Historien-Balekndiagramm Die durchschnittliche CO

-Konzentration über 24 Stunden (h) wird kurz in einem Balkendiagramm dargestellt: -24h, -18h, -12h, -9h, -6h, -3h, 0h.

3501 ~ 5000 ppm als gemessener Wert

2001 ~ 3500 ppm als gemessener Wert

1501 ~ 2000 ppm als gemessener Wert

1201 ~ 1500 ppm als gemessener Wert

1001 ~ 1200 ppm als gemessener Wert

801 ~ 1000 ppm als gemessener Wert

601 ~ 800 ppm als gemessener Wert

400 ~ 600 ppm als gemessener WertDE8 Kalibrierung des CO

-Sensors Dieses Messgerät ist werkseitig auf eine CO

-Standardkonzentration von 400 PPM kalibriert. Aufgrund von Transport, Vibration, Alterung und anderen Gründen kann der CO

-Sensor eine Nullpunktabweichung aufweisen und die Erfassungsgenauigkeit kann sich verringern. Um die Genauigkeit des Sensors wiederherzustellen, kann die automatische oder manuelle Basiswertkalibrierung verwendet werden, um die Abweichung zu korrigieren. Achtung: Kalibrieren Sie den Monitor nicht in einer Umgebung mit unbekannter

-Konzentration. Automatische Basiswertkalibrierung Ihr Luftgütemonitor ist mit einem intelligenten Chip ausgestattet, so dass er sich automatisch selbst kalibriert, um die Abweichung des CO

- Sensors bei Langzeitbetrieb zu reduzieren, ab einer Nutzung von minimal 2 Tagen. Das Gerät kalibriert sich automatisch mit dem minimalen CO

-Wert, welcher während einer 7-tägigen Dauerüberwachung ermittelt wurde. Hinweise: Stellen Sie sicher, dass der Ort, an dem Sie den Monitor aufstellen, täglich mindestens eine Stunde lang gut belüftet ist (mit einem

-Gehalt von etwa 400 PPM), oder bringen Sie den Monitor täglich eine Stunde lang in einen solchen gut belüfteten Raum, um die automatische Basiswertkalibrierung durchzuführen. Die automatische Basiswertkalibrierung eignet sich für Büros, Wohnungen und andere Umgebungen mit guter Belüftung. Manuelle Kalibrierung des CO

-Sensors Es wird empfohlen, alle 12 Monate eine manuelle Kalibrierung durch einDE9 qualifiziertes Labor durchführen zu lassen.

• Patzieren Sie Ihren CO

-Monitor in eine Kalibrierungskammer mit 400 PPM oder in einen Raum, der 400 PPM so nahe wie möglich kommt.

• Halten Sie im normalen Anzeigemodus die "UP" Taste für 2 Sekunden gedrückt, um den Vorbereitungsmodus für die manuelle Basiswertkalibrierung aufzurufen. Zu diesem Zeitpunkt können Sie die "SET" Taste drücken, um die Eingabe zu bestätigen. Oder Sie drücken die "UP" Taste oder für 30 Sekunden keine Taste, um den Vorbereitungsmodus für die manuelle Basislinienkalibrierung zu verlassen.

• Die Betriebszeit der manuellen Basiswertkalibrierung beträgt 20 Minuten. Während des Betriebs können Sie die "UP" Taste drücken, um die Kalibrierung vorzeitig zu beenden. Hintergrundbeleuchtung Berühren Sie das "SNOOZE/LIGHT" Berührungsfeld, um die Helligkeit der Hintergrundbeleuchtung zu ändern. Die Helligkeit der Hintergrundbeleuchtung kann in vier Stufen (hoch - mittel - niedrig - ausgeschaltet) eingestellt werden. Batterieladungs- und Batterieendanzeige Die Batterieladungsanzeige " " zeigt die verbleibende Ladung der eingebauten Lithiumbatterie an. Wenn die Spannung der eingebauten Lithiumbatterie niedrig ist, blinkt die Batterieendanzeige " " auf dem Bildschirm. Gleichzeitig schaltet das Gerät die Hintergrundbeleuchtung, die CO

-Erkennungsfunktion usw. aus, um den kontinuierlichen Betrieb der Zeitanzeigefunktion sicherzustellen, bis die Batterie wieder aufgeladen ist. Während des Aufladens der Lithiumbatterie wird ein Batterieladungssymbol " " angezeigt, das sich auffüllt. Das Batterieladungssymbol wird ausgeblendet, sobald die BatterieDE10 vollständig aufgeladen ist. Fehlerbehebung Keine Anzeige oder Funktionen Prüfen Sie ob das USB-Kabel richtig angeschlossen ist. Reaktionszeit Stellen Sie sicher, dass die Luftstromkanäle an der Rückseite des Monitors nicht blockiert oder abgedeckt sind.

-Anzeige zeigt “Err” an Der CO

-Sensor funktioniert nicht richtig. Schieben Sie den Netzschalter " " auf “OFF” und warten Sie 10 Sekunden, bevor Sie ihn wieder auf “ON” schieben. Pflege und Wartung Stellen Sie Ihren Monitor auf eine stabile Oberfläche und vermeiden Sie direkte Sonneneinstrahlung, übermäßige Hitze oder Feuchtigkeit. Reinigen Sie Ihren Monitor mit einem weichen, nur mit milder Seife und Wasser angefeuchteten Tuch. Stärkere Mittel wie Benzin, Verdünner oder ähnliche Materialien können die Oberfläche Ihres Gerätes beschädigen. Vergewissern Sie sich, dass der Monitor vor der Reinigung vom Stromnetz getrennt ist. Entfernen Sie nicht die Rückwand des Gehäuses und verändern Sie keine Komponenten des Gerätes. Schließen Sie keine anderen USB-Kabel mit abweichenden technischen Daten oder abweichender Spannung an.

-Werte und Richtlinien Nachstehend sind einige CO

-Referenzniveaus im Allgemeinen aufgeführt: 400~600 ppm Normal-/Grundniveau der Außenluft. 600~1,000 ppm Typisches Niveau für bewohnte Räume mit gutem Luftaustausch. 1,000 ~1,500 ppm Verschmutzte Raumluft, Lüftung des Raumes empfohlen! 1,500~2,000 ppm Stark verschmutzte Raumluft: Folgen:DE11 Schläfrigkeit und schlechte Luft. Lüftung des Raumes erforderlich! 2,000~5,000 ppm Sehr stark verschmutzte Raumluft. Folgen: Kopfschmerzen, Schläfrigkeit und stagnierender, muffiger, stickiger Luft. Schlechte Konzentration, Aufmerksamkeitsverlust, erhöhte Herzfrequenz und leichte Übelkeit können ebenfalls vorhanden sein. Lüftung des Raumes dringend erforderlich! >5,000 ppm Die Exposition kann zu ernsthaftem Sauerstoffmangel führen, der dauerhafte Hirnschäden, Koma und Tod zur Folge haben kann. Umgehendes Lüften zwingend erforderlich! Konformitätserklärung Hiermit erklärt Technotrade, dass sich das Produkt WL 1028 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie unter www.technoline.de/doc/4029665110288 Technische Daten

Messbereich : 400 – 5000 PPM Auflösung : 1 PPM Genauigkeit : +/- 8% + 80 PPM ( von 400 bis 2000 PPM) Aufwärmzeit : 60 Sekunden Erfassungsfrequenz : 5 Sekunden Temperatur Messbereich : -9,9°C bis 49,9°C / 14°F bis 122°F Auflösung : 0,1°C / 0,1°FDE12 Genauigkeit : +/- 1,5°C / 2,7°F Erfassungsfrequenz : 5 Sekunden Relative Luftfeuchtigkeit Messbereich : 1% - 99% Auflösung : 1% Genauigkeit : +/-5% für 40% ~ 80%; +/-8% außerhalb dieser Bereiche Erfassungsfrequenz : 5 Sekunden Betriebstemperatur : 0°C bis 50°C / 32°F bis 122°F, < 95% RH nicht kondensierend Bereichsüberschreitungs-Anzeige

: 400 (unter 400 PPM) / 5000 (über 5000 PPM) Temperatur : LL.L (unter -10°C / 32°F) / HH.H (über 50°C / 122°F) Luftfeuchtigkeit : 1% (unter 1%) / 99% (über 99%) Stromversorgung : USB-Kabel (im Lieferumfang enthalten), das Laden mit DC 5.0V 600mA unterstützt. Vorsichtsmaßnahmen Dieses Gerät ist für den Gebrauch in Innenräumen gedacht. Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus. Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus. Tauchen Sie das Gerät nicht in Wasser. Vermeiden Sie den Kontakt mit ätzenden Materialien. Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.DE13 Öffnen Sie nie das Gehäuse und verändern Sie nicht bauliche Bestandteile des Geräts. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck! Hinweispflicht nach dem Elektronikgerätegesetz Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen RecyclingEN1 WL1028 – Instructions manual Overview A – Display A1 – Low battery indicator A2 – Time display A3 – Snooze icon A4 – MIN/MAX icons A5 – Temperature display A6 – Ventilation recommendation icon A7 – CO
