INSTRUKCJA OBSŁUGI WL 1022 TECHNOLINE

A8 – kolorowe ikony jakości powietrza A9 – ikona budzika A10 – ikona AM A11 – ikona alarmu CO

A12 – wykres jakości powietrza A13 – wyświetlacz CO

A14 – ikona alertuPL2 A15 – wyświetlacz wilgotności

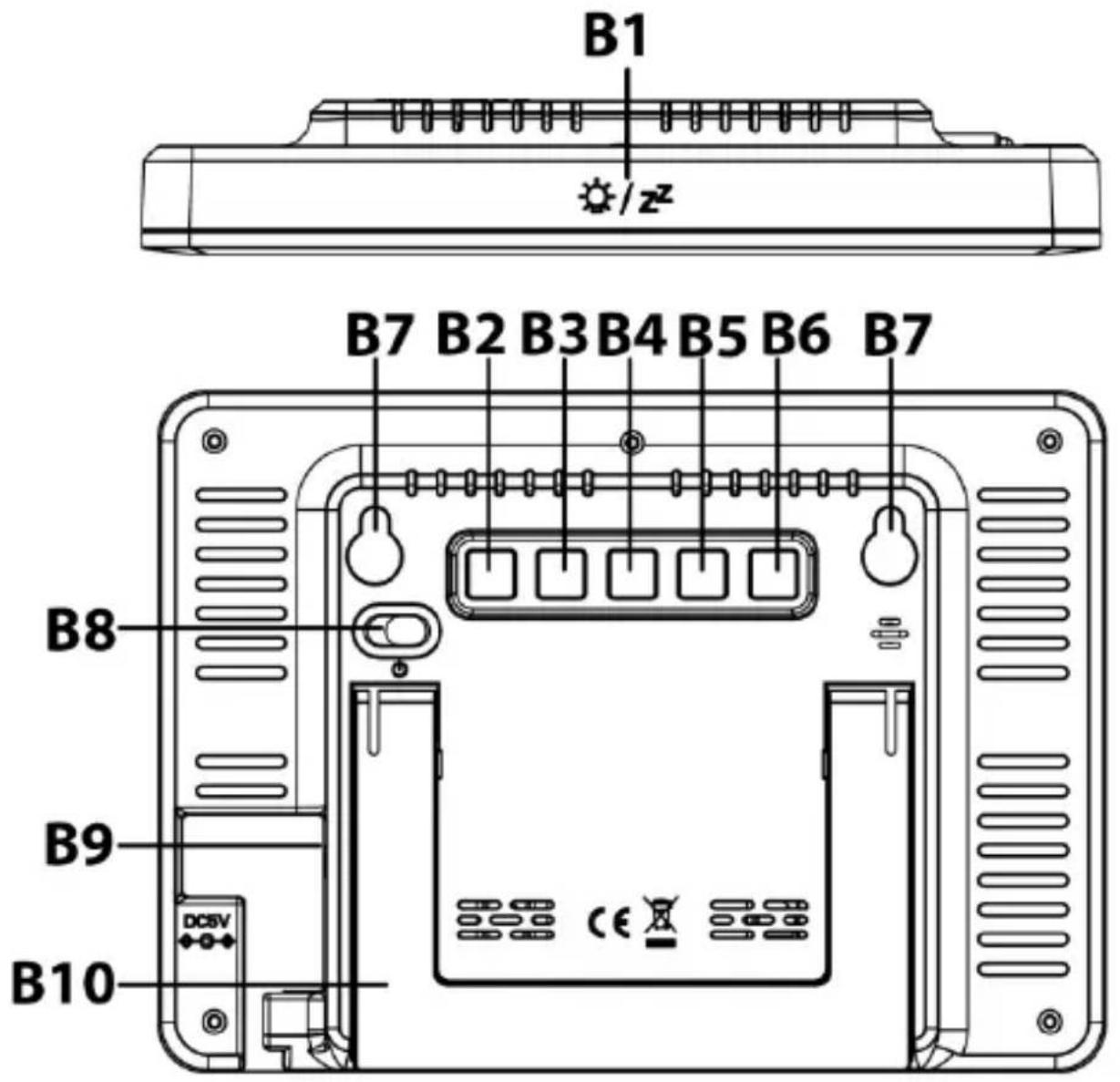

B – przyciski i obudowa B1 – pole dotykowe SNOOZE/LIGHT B2 – przycisk SET B3 – przycisk UP B4 – przycisk DOWN B5 – przycisk MEM B6 – przycisk ALARM CO2 B7 – otwory do zawieszania B8 – przełącznik zasilania ON/OFF B9 – gniazdo przewodu zasilającego B10 – stojakPL3 Funkcje Czas, stężenie CO

, wyświetlacz temperatury i wilgotności Wielokolorowy wyświetlacz jakości powietrza 24-godzinny wykres zmierzonego stężenia CO

Funkcja podświetlenia z 4 poziomami jasności (jasne – średnie – słabe - wyłączone) Wskazania poziomu naładowania akumulatora i ładowania akumulatora litowego Wyświetlanie czasu w formacie 12/24-godzinnym Jednostki temperatury: °C/°F Funkcja alarmu stężenia CO

Ręczna kalibracja podstawowa i automatyczna kalibracja podstawowa stężenia CO

Maksymalne i minimalne wartości zarejestrowanej temperatury, wilgotności i stężenia CO

Ustawienie na stole lub montaż naścienny Montaż Przestawić przełącznik „ ” w położenie „ON”, aby uruchomić stację. Wszystkie wskazania ekranu zostaną włączone i wyemitowany zostanie dźwięk. Stacja przełączy się do zwykłego trybu pracy, a na wyświetlaczu pojawi się 60-sekundowe odliczanie oznaczające rozgrzewanie czujnika CO

Gdy urządzenie zasilane jest ze źródła prądu stałego za pośrednictwem przewodu USB, litowy akumulator znajdujący się w urządzeniu będzie ładowany. Po odłączeniu zasilania DC urządzenie będzie zasilane z akumulatora litowego. Urządzenie można uruchomić od razu z zasilaniem z akumulatora. W pełni naładowany akumulator litowy pozwala na nieprzerwaną pracę przez około 20 godzin.PL4 Uwaga: Zalecane jest stałe korzystanie ze źródła zasilania prądem stałym (DC) i traktowanie wbudowanego akumulatora tylko jako zapasowego źródła zasilania. Ustawienia ręczne W zwykłym trybie wyświetlania przytrzymać przycisk „SET” przez 2 sekundy, aby przejść do ustawiania czasu. 12/24-godzinny format wyświetlania czasu będzie migał. Nacisnąć przycisk „UP” lub „DOWN”, aby wybrać 12 lub 24-godzinny format wyświetlania czasu. Nacisnąć przycisk „SET”, aby potwierdzić ustawienie. Zacznie migać wskazanie godzin. Nacisnąć przycisk „UP” lub „DOWN”, aby ustawić godzinę. Nacisnąć przycisk „SET”, aby potwierdzić ustawienie. Zacznie migać wskazanie minut. Nacisnąć przycisk „UP” lub „DOWN”, aby ustawić minuty. Nacisnąć przycisk „SET”, aby potwierdzić ustawienie. Zacznie migać wskazanie godziny budzenia. Nacisnąć przyciski „UP” lub „DOWN”, aby ustawić godzinę budzenia. Nacisnąć przycisk „SET”, aby potwierdzić ustawienie. Zacznie migać wskazanie minut budzika. Nacisnąć przycisk „UP” lub „DOWN”, aby ustawić minuty budzika. Nacisnąć przycisk SET, aby potwierdzić i zakończyć konfigurację oraz wrócić do normalnego trybu wyświetlania. Uwagi: Jeżeli na dowolnym etapie konfiguracji przez 30 sekund nie zostanie naciśnięty żaden przycisk, wybrane ustawienia zostaną zapisane, a konfiguracja zakończona. Przytrzymać przycisk „UP” lub „DOWN” przez ponad 2 sekundy, aby przyspieszyć proces konfiguracji.PL5 Funkcja alarmu i drzemki W zwykłym trybie wyświetlania nacisnąć przycisk „SET”, aby włączyć lub wyłączyć budzik. Dźwięk budzika wybrzmiewa przez 1 minutę, jeżeli nie zostanie naciśnięty żaden przycisk. Dotknięcie pola „SNOOZE/LIGHT” spowoduje uruchomienie funkcji drzemki na 5 minut. Naciśnięcie każdego innego przycisku spowoduje wyłączenie dźwięku budzika. Budzik uruchomi się o tej samej porze następnego dnia, chyba że funkcja budzika zostanie wyłączona. Wartości maksymalne i minimalne W zwykłym trybie wyświetlania nacisnąć przycisk „MEM”, aby wyświetlić dane temperatury, wilgotności i stężenia CO

w następującej kolejności: zarejestrowane wartości maksymalne (wyświetlana ikona MAX) → zarejestrowane wartości minimalne (wyświetlana ikona MIN)

• aktualnie zmierzone wartości (ikona nie jest wyświetlana). Przytrzymać przycisk „MEM” przez 2 sekundy, gdy wyświetlane są wartości maksymalne lub minimalne, aby wykasować dane MIN/MAX i rozpocząć rejestrację danych od nowa. Wartości maksymalne i minimalne zostaną automatycznie wykasowane każdego dnia o godzinie 0:00 po czym rejestracja rozpoczyna się od nowa. Wyświetlacz temperatury W zwykłym trybie nacisnąć przycisk „DOWN”, aby wybrać jednostkę temperatury: °C (stopnie Celsiusza) lub °F (stopnie Fahrenheita). Alarm stężenia CO

Nacisnąć przycisk „ALARM CO2”, aby włączyć lub wyłączyć funkcję alarmu.PL6 Przytrzymać przycisk „ALARM CO2” przez 2 sekundy, aby przejść do konfiguracji alarmu stężenia CO

zacznie migać. Nacisnąć przycisk „UP” lub „DOWN”, aby ustawić wartość wyzwalania alarmu. Nacisnąć przycisk „ALARM CO2”, aby potwierdzić, zakończyć ustawienia i wrócić do normalnego trybu wyświetlania. Uwagi: Jeżeli na dowolnym etapie konfiguracji przez 30 sekund nie zostanie naciśnięty żaden przycisk, wybrane ustawienia zostaną zapisane, a konfiguracja zakończona. Przytrzymać przycisk „UP” lub „DOWN” przez ponad 2 sekundy, aby przyspieszyć proces konfiguracji. Jakość powietrza i zalecane wietrzenie na podstawie stężenia CO

powietrzu Funkcja monitorowania CO

polega na mierzeniu i wyświetlaniu wartości CO

w jednostce ppm (ang. parts per million) oraz kolorowych zaleceń w zakresie wentylacji. W trybie zwykłego wyświetlania przytrzymać przycisk „DOWN” przez 2 sekundy. Parametry ikony jakości powietrza będą migać. Nacisnąć przycisk „UP” lub „DOWN”, aby dostosować parametr kolorowych ikon jakości powietrza. Nacisnąć „SET”, aby potwierdzić zmiany w następującej kolejności: EXCELLENT→ GOOD → MEDIUM→ POOR→ migające POOR→ potwierdzenie i wyjście z trybu ustawień, powrót do zwykłego trybu wyświetlania. EXCELLENT: 400~ (500, 600 jako opcje), wartość domyślna: 600 GOOD do EXCELLENT+1~ (700, 800, 900, 1000 jako opcje), wartość domyślna: 1000 MEDIUM do GOOD +1~ (1100, 1200, 1300, 1400, 1500 jako opcje), wartość domyślna: 1500PL7 POOR do MEDIUM+1~ (1600, 1700, 1800, 1900, 2000 jako opcje), wartość domyślna: 2000 migające POOR: POOR+1 lub więcej Uwagi: Jeżeli na dowolnym etapie konfiguracji przez 30 sekund nie zostanie naciśnięty żaden przycisk, wybrane ustawienia zostaną zapisane, a konfiguracja zakończona. Ustawienie parametrów ikon jakości powietrza jest zapisywane w wewnętrznej pamięci EEPROM układu scalonego, które nie zostaną utracone w razie braku zasilania. Podczas detekcji CO

należy chronić urządzenie przed wstrząsami i bezpośrednim silnym nawiewem powietrza, ponieważ może to wpłynąć na zafałszowanie wyniku detekcji dwutlenku węgla. Gdy stężenie CO

osiągnie poziom MEDIUM lub wyższy, wyświetlana będzie ikona zalecanego wietrzenia , która przypomina o konieczności otwarcia okien w celu poprawy jakości powietrza. Gdy stężenie CO

przekracza 2000 ppm, na ekranie pojawi się wskazanie , aby zwrócić uwagę użytkowników na wysokie stężenie

Wykres słupkowy historycznych danych CO

w ciągu 24 godzin jest wyświetlane przez chwilę na wykresie słupkowym: -24 godz., -18 godz., -12 godz., -9 godz., -6 godz., -3 godz., 0 godz.

zmierzona wartość: 3501 ~ 5000 ppm

zmierzona wartość: 2001 ~ 3500 ppm

zmierzona wartość: 1501 ~ 2000 ppm

zmierzona wartość: 1201 ~ 1500 ppmPL8

zmierzona wartość: 1001 ~ 1200 ppm

zmierzona wartość: 801 ~ 1000 ppm

zmierzona wartość: 601 ~ 800 ppm

zmierzona wartość: 400 ~ 600 ppm

Kalibracja czujnika CO

Niniejsza stacja monitorująca została skalibrowana do wartości 400 ppm

, czyli standardowego stężenia tego gazu. W wyniku transportu, wibracji, starzenia i działania innych czynników w czujniku CO

może dojść do pełzania zera i obniżenia dokładności detekcji. Aby przywrócić dokładność czujnika, można wykonać automatyczną lub ręczną kalibrację podstawową, która zniweluje ten efekt. Uwaga: Nie kalibrować stacji w środowisku o nieznanym stężeniu CO

Automatyczna kalibracja podstawowa Stacja monitorująca została wyposażona w inteligentny chip, który odpowiada za automatyczną kalibrację czujnika CO

, aby zapobiec utracie precyzji po długotrwałym użytkowaniu. Kalibracja rozpocznie się po minimum 2 dniach użytkowania. Będzie się kalibrował automatycznie przy minimalnym odczycie stężenia CO

zarejestrowanym podczas 7 dni ciągłego monitoringu. Uwagi: Należy zapewnić umieszczenie czujnika w miejscu odpowiednio wentylowanym (gdzie poziom CO

jest bliski wartości 400 ppm) na przynajmniej godzinę każdego dnia lub przeniesienie stacji do dobrze wentylowanego pomieszczenia na godzinę lub dłużej każdego dnia, aby możliwe było przeprowadzenie automatycznej kalibracji podstawowej.PL9 Automatyczna kalibracja podstawowa sprawdzi się w przypadku biur, przestrzeni mieszkalnych i innych środowisk o dobrej wentylacji. Ręczna kalibracja czujnika CO

Zalecane jest wykonywanie ręcznej kalibracji przez profesjonalne laboratorium co 12 miesięcy.

• Umieścić stację monitorującą CO

w kabinie kalibracyjnej 400 ppm lub pomieszczeniu, w którym stężenie dwutlenku węgla jest jak najbliższe wartości 400 ppm.

• W trybie zwykłego wyświetlania przytrzymać przycisk „UP” przez 2 sekundy, aby włączyć tryb przygotowania do ręcznej kalibracji podstawowej. W tym momencie można nacisnąć „SET”, aby potwierdzić wartość lub nacisnąć „UP”, bądź też nie naciskać żadnego przycisku, by po 30 sekundach anulować tryb przygotowania do ręcznej kalibracji podstawowej.

• Czas działania trybu ręcznej kalibracji podstawowej wynosi 20 minut. Podczas działania trybu można nacisnąć przycisk „UP”, aby wyłączyć kalibrację wcześniej. Podświetlenie Dotknąć pola dotykowego „SNOOZE/LIGHT”, aby zmienić jasność podświetlenia. Można wybrać jeden z trzech poziomów jasności podświetlenia (jasne - średnie - słabe - wyłączone). Wskaźnik niskiego poziomu i ładowania akumulatora Wskaźnik stanu akumulatora „ ” informuje o poziomie naładowania wbudowanego akumulatora litowego. Gdy napięcie wbudowanego akumulatora spadnie do niskiego poziomu, na ekranie będzie migał wskaźnik niskiego poziomu naładowania akumulatora „ ”. Urządzenie wyłączy wówczas podświetlenie, funkcję detekcjiPL10 dwutlenku węgla itp., aby zapewnić ciągłość wskazywania czasu do momentu ponownego naładowania akumulatora. Podczas ładowania akumulatora litowego animowany wskaźnik akumulatora „ ” będzie sygnalizował poziom naładowania. Gdy akumulator zostanie w pełni naładowany, jego ikona zniknie. Rozwiązywanie problemów Nic nie jest wyświetlane lub nie działają funkcje Sprawdzić, czy przewód USB jest prawidłowo podłączony do źródła zasilania. Czas reakcji Upewnić się, że kanały przepływu powietrza z tyłu stacji nie są zablokowane lub zasłonięte. Odczyt CO

pokazuje „Err” Czujnik CO

nie działa poprawnie. Przesunąć przełącznik zasilania " " do pozycji "OFF" i odczekać 10 sekund przed ponownym przesunięciem go do pozycji "ON". Pielęgnacja i konserwacja Umieścić stację na stabilnym podłożu, w miejscu, które nie jest bezpośrednio nasłonecznione, z dala od źródeł wysokiej temperatury lub wilgotności. Czyścić stację miękką ściereczką zwilżoną łagodnym środkiem myjącym i wodą. Silniejsze środki, takie jak benzyna, rozpuszczalniki itp. mogą uszkodzić powierzchnię urządzenia. Przed rozpoczęciem czyszczenia sprawdzić, czy urządzenie jest wyłączone. Nie otwierać tylnej obudowy ani nie modyfikować podzespołów stacji monitorującej.PL11 Nie podłączać innych adapterów AC/AC lub AC/DC o niewłaściwej specyfikacji lub napięciu. Poziomy CO

i wytyczne Poniżej wymieniamy niektóre poziomy referencyjne CO

400~600 ppm zwykły poziom (prawidłowy), jak powietrze na zewnątrz. 600~1,000 ppm typowy poziom w przestrzeni, w której przebywają ludzie i zapewniona jest prawidłowa wymiana powietrza. 1,000 ~1,500 ppm wymagane wietrzenie pomieszczenia. 1,500~2,000 ppm poziom, przy którym występuje senność, a powietrze jest niskiej jakości. Zalecane wietrzenie! 2,000~5,000 ppm poziom powiązany z występowaniem bólu głowy, sennością. Powietrze zatęchłe, nieświeże, zaduch. Trudności z koncentracją, utrata apetytu, zwiększone tętno i możliwość wystąpienia lekkich mdłości. Zdecydowanie zalecane wietrzenie! > 5,000 ppm przebywanie w takiej atmosferze może prowadzić do poważnego niedotlenienia skutkującego trwałym uszkodzeniem mózgu, śpiączką i śmiercią. Konieczne natychmiastowe wietrzenie! Deklaracja zgodności Technotrade niniejszym oświadcza, że produkt WL 1028 jest zgodny z podstawowymi wymaganiami i innymi obowiązującymi zapisami dyrektywyPL12 2014/30/UE i ROHS 2011/65/WE. Oryginał deklaracji zgodności UE można znaleźć pod adresem: www.technoline.de/doc/4029665110288 Specyfikacja

Zakres pomiaru : 400–5000 ppm Rozdzielczość : 1 ppm Dokładność : +/- 8% + 80 PPM (dla 400 do 2000 PPM) Czas rozgrzewania : 60 sekund Częstotliwość detekcji : 5 sekund Temperatura Zakres pomiaru : od -9,9°C do 49,9°C / od 14°F do 122°F Rozdzielczość : 0,1°C / 0,1°F Dokładność : +/- 1,5°C / 2,7°F Częstotliwość detekcji : 5 sekund Wilgotność względna Zakres pomiaru : 1%–99% Rozdzielczość : 1% Dokładność : +/-5% dla 40% ~ 80%; +/-8% RH poza tym zakresem Częstotliwość detekcji : 5 sekund Temperatura pracy : od 0°C do 50°C/od 32°F do 122°F, < 95% RH bez kondensacjiPL13 Wyświetlanie poza zakresem CO2 : 400 (poniżej 400 ppm) / HI (wysoki – powyżej 5000 ppm) Temperatura : LO (poniżej -10°C / 32°F) / HI (powyżej 50°C / 122°F) RH% : 20% (poniżej 20%) / 95% (ponad 95%) Zasilanie : Przewód USB (w zestawie) obsługujący ładowanie prądem stałym DC 5,0V 600 mA. (adapter nie jest dołączony). Środki ostrożności Niniejsza stacja może być użytkowana wyłącznie wewnątrz pomieszczeń. Nie wystawiać tego urządzenia na działanie nadmiernej siły lub wstrząsów. Nie wystawiać urządzenia na działanie skrajnych temperatur, bezpośredniego światła słonecznego, pyłu lub wilgoci. Nie zanurzać w wodzie. Unikać kontaktu z materiałami korodującymi. Nie wrzucać tego produktu do ognia, ponieważ może on wybuchnąć. Nie otwierać wewnętrznej tylnej obudowy ani nie manipulować przy jakichkolwiek jego częściach. Produkt należy używać tylko zgodnie z przeznaczeniem!PL14 Zobowiązania według przepisów prawa dotyczących urządzeń elektrycznych Ten symbol oznacza, że urządzenia elektryczne, które przestały być użyteczne, należy usunąć oddzielnie od zwykłych odpadów z gospodarstwa domowego. Urządzenie należy zanieść do lokalnego punktu zbiórki odpadów lub centrum recyklingu. Dotyczy to wszystkich państw Unii Europejskiej oraz innych państw europejskich, w których obowiązuje system zbierania odpadów segregowanych.
