MANUAL DE USUARIO ThermoSpot Laserliner

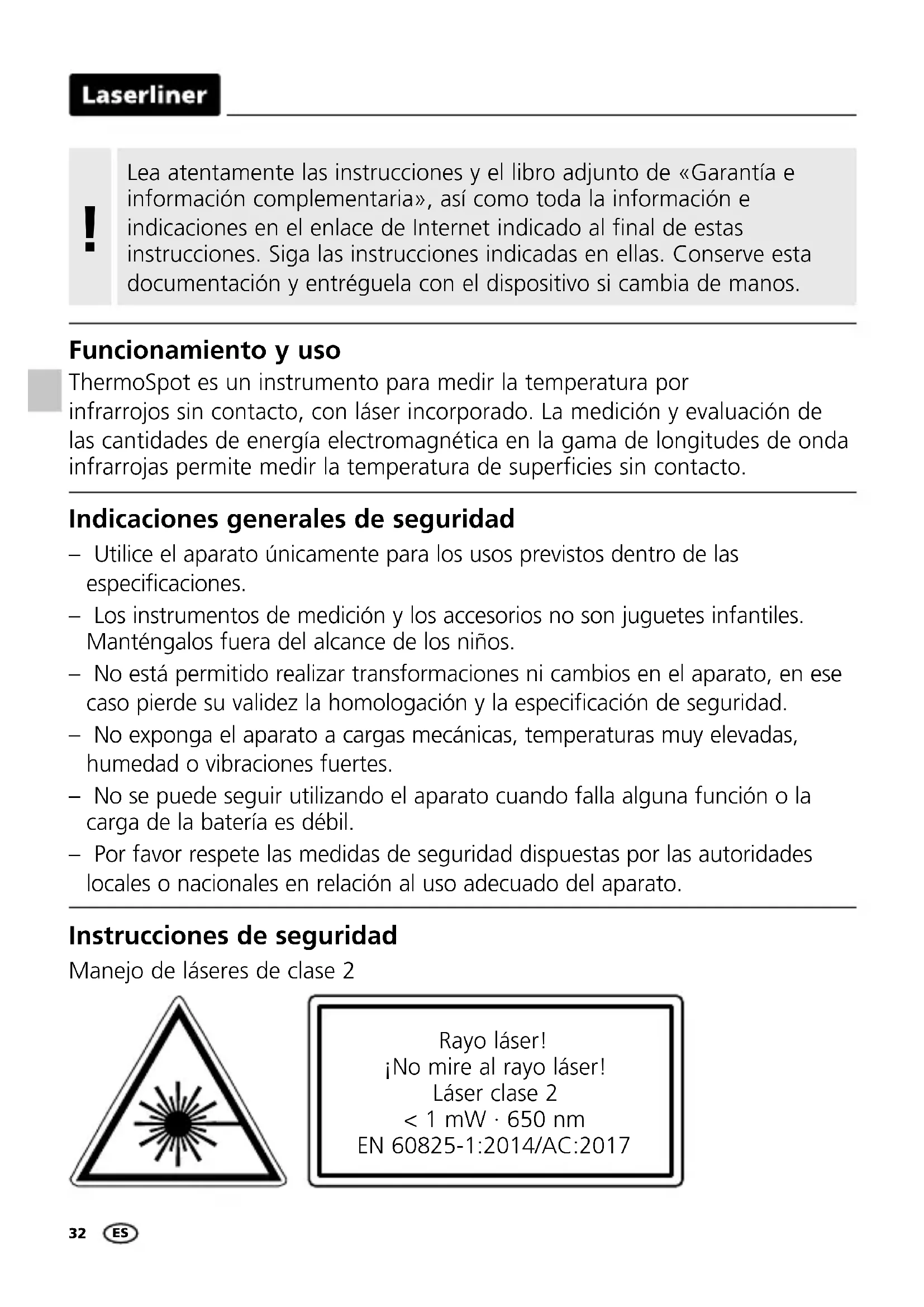

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Funcionamiento y uso

ThermoSpot es un instrumento para medir la temperatura por infrarrojos sin contacto, con láser incorporado. La medición y evaluación de las cantidades de energía electromagnética en la gama de longitudes de onda infrarrojas permite medir la temperatura de superficies sin contacto.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.

Instrucciones de seguridad

Manejo de láseres de clase 2

Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).
• No utilice el láser a la altura de los ojos (1,40...1,90 m).
• No está permitido manipular (alterar) este dispositivo.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.
• El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes.

Retire la/s pila/s para guardar el aparato por un periodo prolongado.

Conserve el aparato en un lugar limpio y seco.

Calibración

El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año.

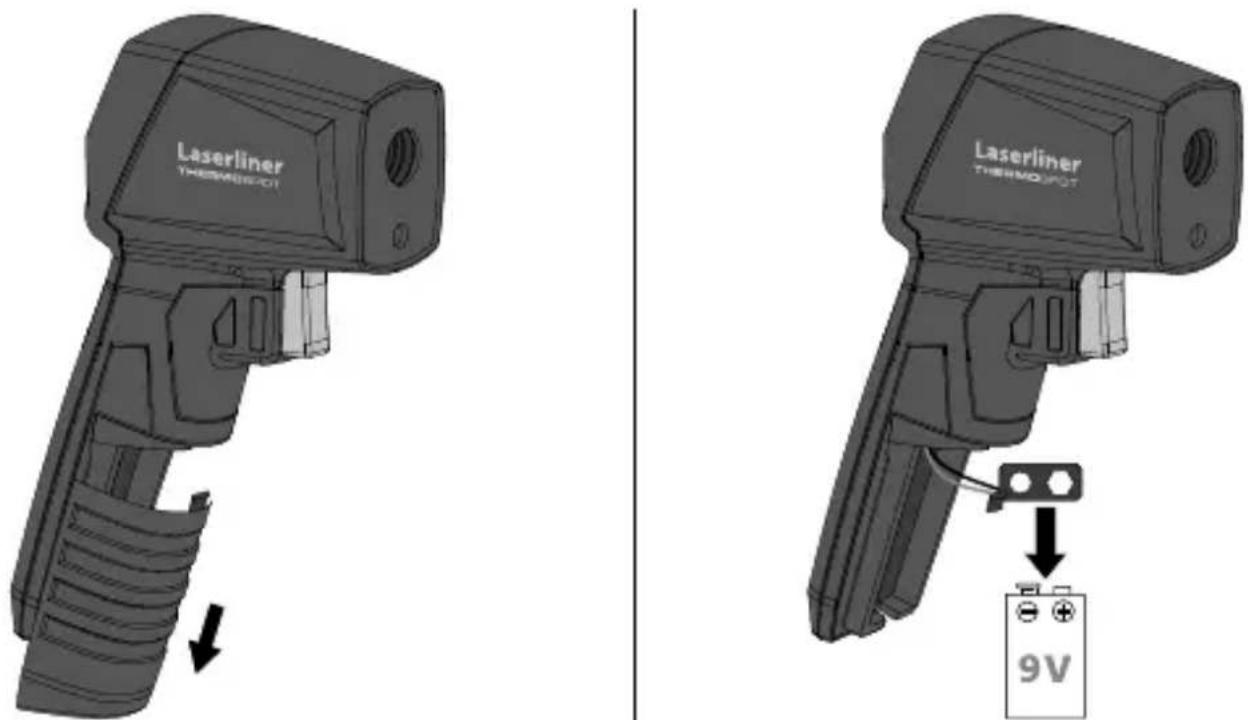

1 Poner la batería

Abra la caja para pilas e inserte la batería según los símbolos de instalación. Coloque la batería en el polo correcto.

Laserliner THERMEOBOT Laserliner THERMEOBOT 9V

2 ON/OFF

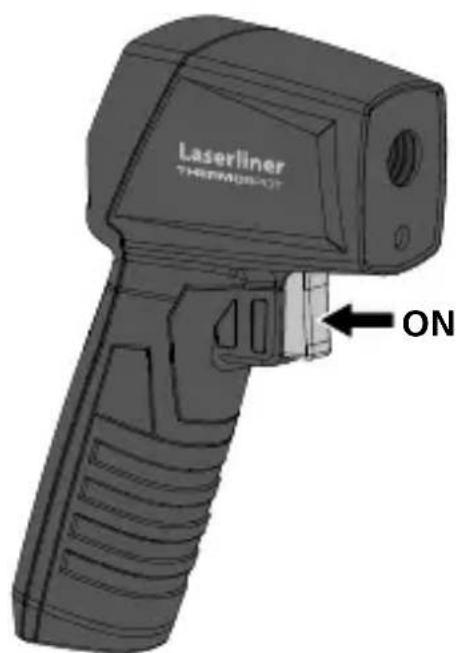

El aparato se apaga automáticamente a los 30 segundos. Para encenderlo, pulse de nuevo el botón.

Laserliner THERMUS-PO ON

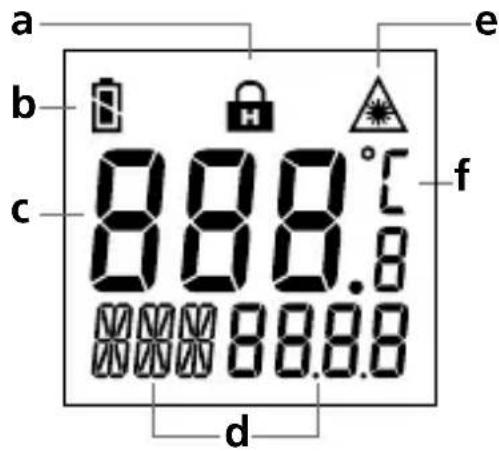

a Función Hold
b Estado de las pilas
c Indicador de mediciones
d Valor MIN o MAX durante la medición
e Rayo láser conectado
f Unidad de medición °C

Laserliner 20% MIN 229 h g Cambio MIN/ h Salida del láse i CON / Medir

g Cambio MIN/MAX

h Salida del láser

i CON / Medir

B Medición permanente / Hold

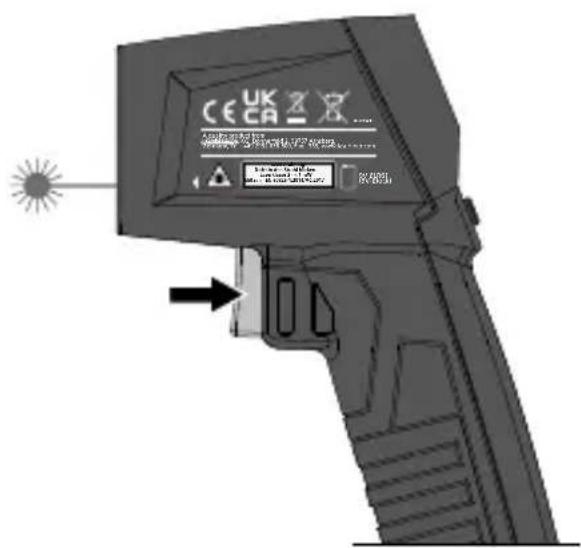

Para realizar una medición prolongada, active el láser (ver imagen) y mantenga pulsada la tecla.

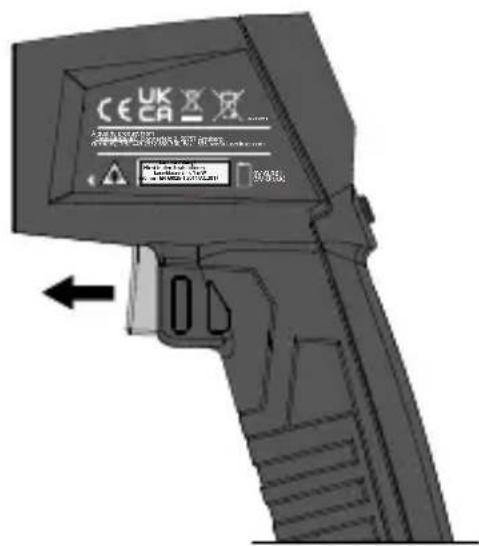

Suelte la tecla cuando haya detectado el lugar de medición deseado con el láser puntero. El valor medido se mantiene.

Avisos al proceso de medición

Este instrumento de medición de temperatura por rayos infrarrojos determina la temperatura de diferentes superficies y materiales. El cabezal medidor de sensor integrado recibe la radiación de infrarrojos que cualquier cuerpo irradia por características del material. El grado de esta radiación se define con el grado de emisión (0-1). El aparato está ajustado fijo a un grado de emisión de 0,95, lo que corresponde a la mayoría de los materiales orgánicos y también para plásticos, cerámica, madera, goma y piedra. Tenga en cuenta que la gama de medición entre aparato y superficie no debe presentar perturbaciones (vapor, gas, suciedad, cristal).

Antes de efectuar la primera medición de temperatura en la superficie de un horno parrilla se recomienda cocer la denominada pátina. La capa de grasa que se forma se adhiere al hierro fundido e impide que los alimentos se queden pegados a la parrilla. Las mediciones en hornos sin esa pátina pueden dar resultados erróneos.

Laser

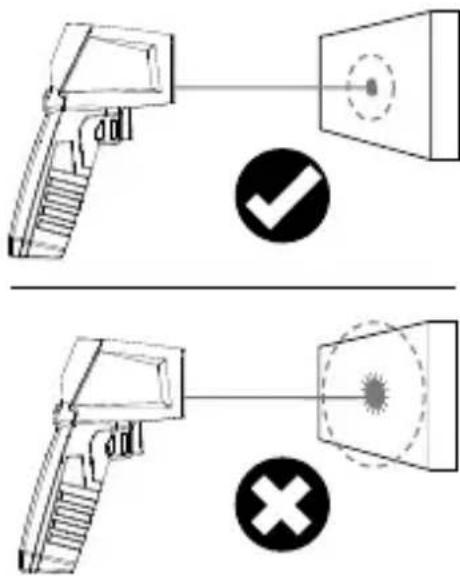

El láser sirve para apuntar y visualizar el punto de la medición del infrarrojo. La temperatura se mide sólo en la superfi cie. Ajuste la distancia de medición óptima para la superficie de medición (12:1), de modo que se encuentre completamente dentro del objeto a medir.

4 Indicación de mín. y máx.

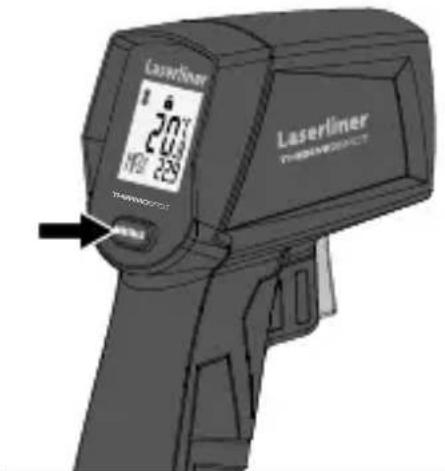

Permite ver el valor MIN o MAX mientras se ejecuta una medición permanente. Con el botón MIN/MAX se puede cambiar entre los dos valores.

Laserliner 20.0 193 225 THERMOSTABLE Laserliner THERMOSTABLE

Datos técnicos (Sujeto a modificaciones técnicas. Rev 21W26)

Magnitud Temperatura por infrarrojos
Funciones	Min / Max / Hold
Rango de medición temperatura por infrarrojos	-40°C ... 400°C
Precisión temperatura por infrarrojos	± 2°C + 0,1°C/grado (-40°C ... 0°C) ± 2°C o ± 2% (0°C ... 400°C), rige el valor mayor
Longitud de onda láser	650 nm
Clase de láser 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Grado de emisión Fijo, 0,95
Óptica	12:1 (12 m distancia : 1 m mancha de medición)
Apagado autom. A los 30 segundos
Condiciones de trabajo	0°C ... 40°C, humedad del aire máx. 80% rH, no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-10°C ... 60°C, humedad del aire máx. 80% rH, no condensante
Alimentación 1 pila 9V 6LR61	(bloque de 9V)
Autonomía de trabajo aprox. 35 h
Dimensiones (An x Al x F)	95 x 132 x 37 mm
Peso 144 g (pilas incluida)

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=AJB
