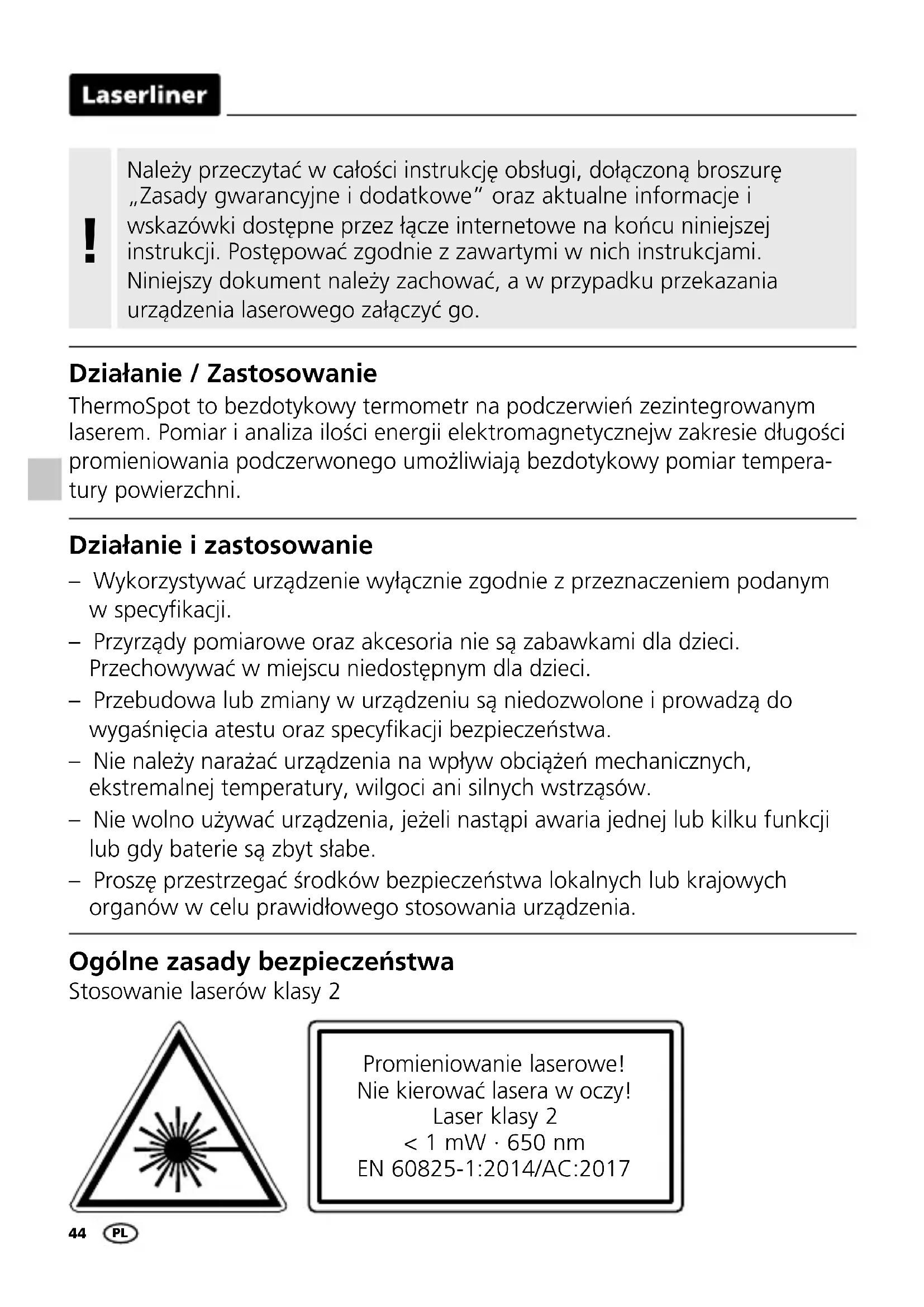

INSTRUKCJA OBSŁUGI ThermoSpot Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Działanie / Zastosowanie

ThermoSpot to bezdotykowy termometr na podczerwień zezintegrowanym laserem. Pomiar i analiza ilości energii elektromagnetycznejw zakresie długości promieniowania podczerwonego umożliwiają bezdotykowy pomiar temperatury powierzchni.

Działanie i zastosowanie

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
  – Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.
  – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

Ogólne zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!

Nie kierować lasera w oczy!

Laser klasy 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
– W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).
– Nie używać lasera na wysokości oczu (1,40...1,90 m).
– Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy został skonstruowany zgodnie z przepisamii wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
- Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.
- W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok.

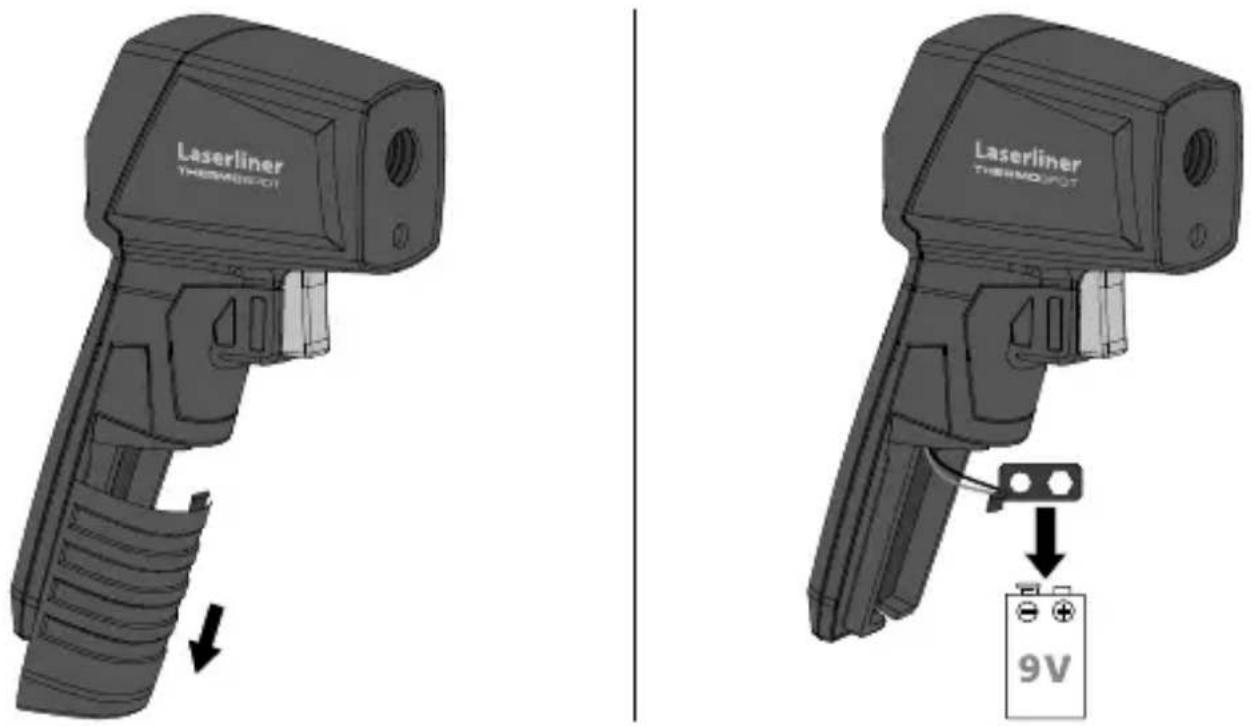

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterię zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

Laserliner THERMIXI/OT Laserliner THERMIXI/OT 9V

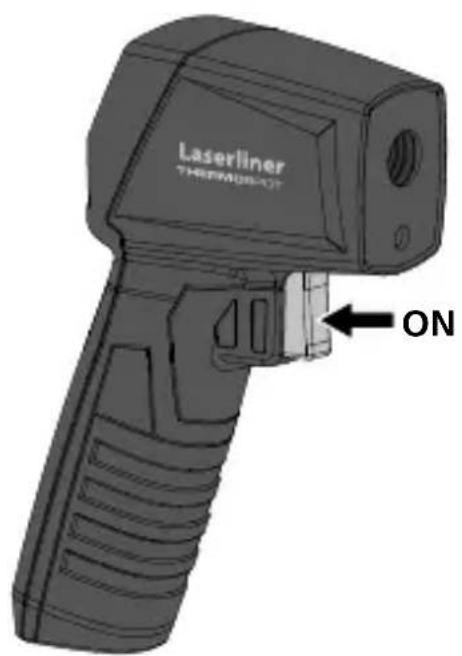

2 ON/OFF

Urządzenie wyłącza się automatycznie po 30 sekundach. Aby włączyć ponownie urządzenie, należy jeszcze raz nacisnąć przycisk.

Laserliner THEMISTRY ON

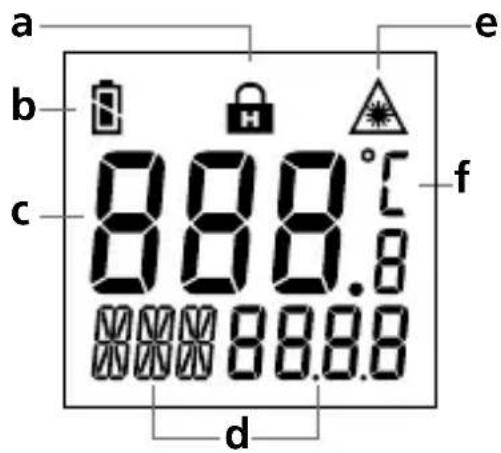

a Funkcja Hold
b Status baterii
c Wyświetlacz wartości pomiarowych
d Wartość MIN lub MAX podczas pomiaru
e Promień lasera jest włączony
f Jednostka pomiarowa °C

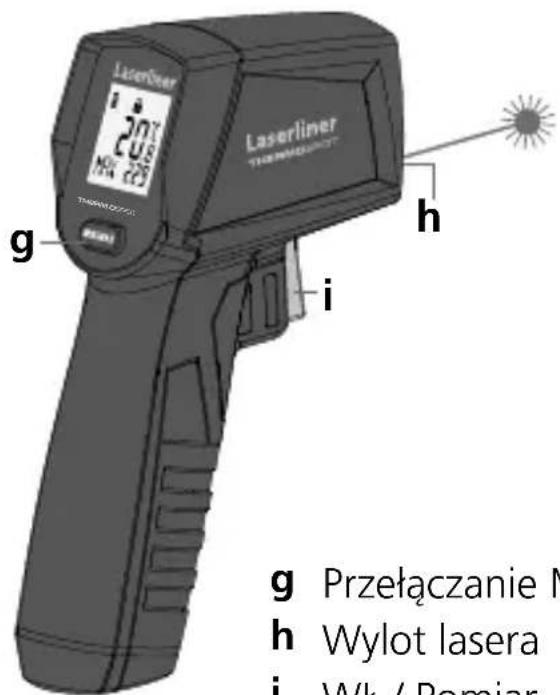

Laserliner 20% Mn 229 g h i g Przełączanie M h Wylot lasera i Wk / Pomiar

g Przełączanie MIN/MAX
h Wylot lasera
i WŁ / Pomiar

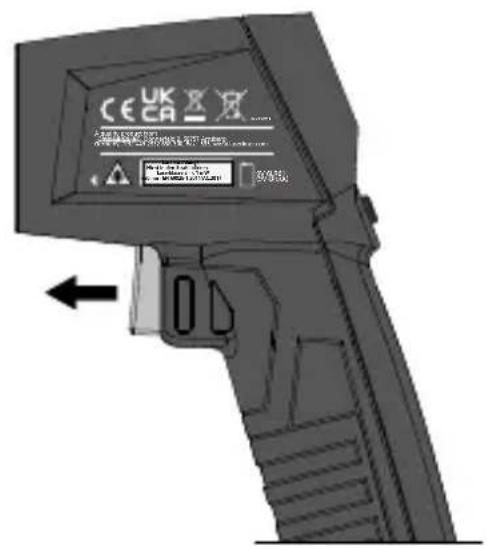

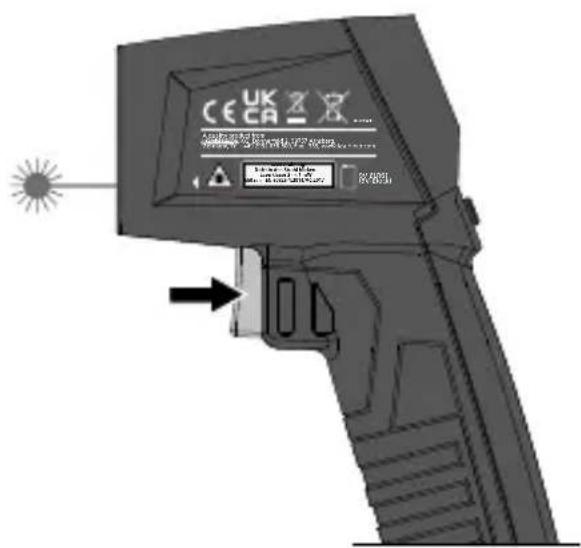

3 Pomiar ciągły / Hold

W celu przeprowadzenia pomiaru ciągłego włączyć laser (patrz rysunek) i przytrzymać wciśnięty przycisk.

Natychmiast po osiągnięciu przez celownik laserowy żądanego miejsca pomiaru zwolnić przycisk. Zmierzona wartość zostanie zapamiętana.

Wskazówki odnośnie pomiaru

Niniejsze urządzenie pomiarowe na podczerwień ustala temperaturę powierzchni i materiałów różnego rodzaju. Zintegrowana głowica pomiarowa odbiera promieniowanie podczerwone, które każde ciało emituje w sposób specyficzny dla materiału. Stopień tego wypromieniowania ustalany jest poprzez stopień emisji (0 -1). Urządzenie nastawione jest na stopień emisji wynoszący 0,95, co jest ustawieniem właściwym dla większości materiałów organicznych, a także tworzyw sztucznych, ceramiki, drewna, gumy i kamienia. Proszę pamiętać, aby obszar pomiaru pomiędzy urządzeniem i powierzchnią był wolny od zakłóceń (para, gaz, brud, szkło).

Przed pierwszym pomiarem temperatury powierzchni na piecu grillowym, zaleca się wypalenie tzw. patyny. Powstała w ten sposób warstwa tłuszczu łączy się z żeliwem i zapobiega przywieraniu potraw. Pomiary na piecach, na których patyna nie została jeszcze wypalona, mogą prowadzić do błędnych wyników.

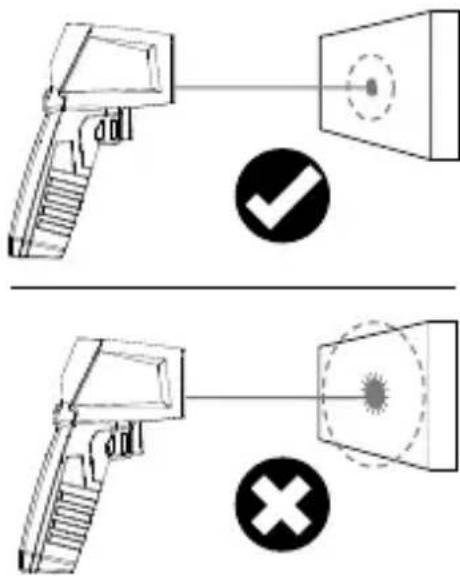

Laser

Laser służy do namierzania i wskazywania miejsca pomiaru podczerwienią. Pomiar temperatury następuje tylko na powierzchni. Ustawić optymalną odległość pomiaru dla plamki pomiaru (12:1), tak aby plamka w całości mieściła się w ramach obiektu pomiarowego.

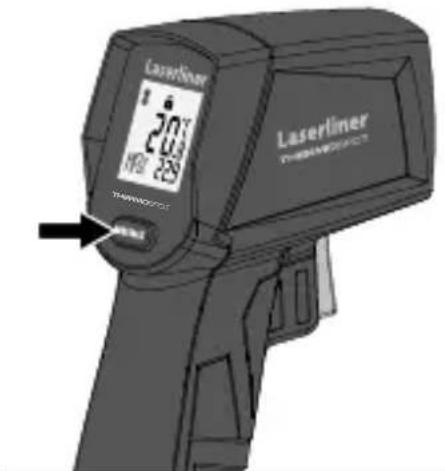

4 Wskaźnik min./max.

W trakcie pomiaru ciągłego można wyświetlać wartość MIN lub MAX Naciskając przycisk MIN/MAX, można przełączać między tymi dwoma wartościami.

Laserliner 20.0 193 223 THERMOSTABLE Laserliner THERMOSTABLE

Dane techniczne (Zastrzega się możliwość zmian technicznych. Rev 21W26)
Mierzona wielkość Temperatura podczerwieni
Funkcje	Min / Max / Hold
Zakres pomiarowy temperatury podczerwieni	-40°C ... 400°C
Dokładność temperatury podczerwieni	± 2°C + 0,1°C/stopień (-40°C ... 0°C) ± 2°C lub ± 2% (0°C ... 400°C), obowiązuje wyższa wartość
Długość fal lasera	650 nm
Klasa lasera 2 / < 1 mW (EN 60	825-1:2014/AC:2017)
Stopień emisji stała wartość, 0,95
Optyka	12:1 (12 m odległość pomiaru : 1 m powierzchnia pomiaru)
Autom. wyłączanie po 30 sekundach
Warunki pracy	0°C...40°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, Wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Warunki przechowywania	-10°C...60°C, Wilgotność powietrza maks. 80% wilgotności względnej
Zasilanie w napięcie 1 x 9 V 6	R61 (blokowa 9 V)
Czas pracy ok. 35 h
Wymiary (szer. x wys. x gł.)	95 x 132 x 37 mm
Masa 144 g (z baterią)

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje-dodatkowe patrz: http://laserliner.com/info?an=AJB

CE UK CA —

Laserliner

ThermoSpot

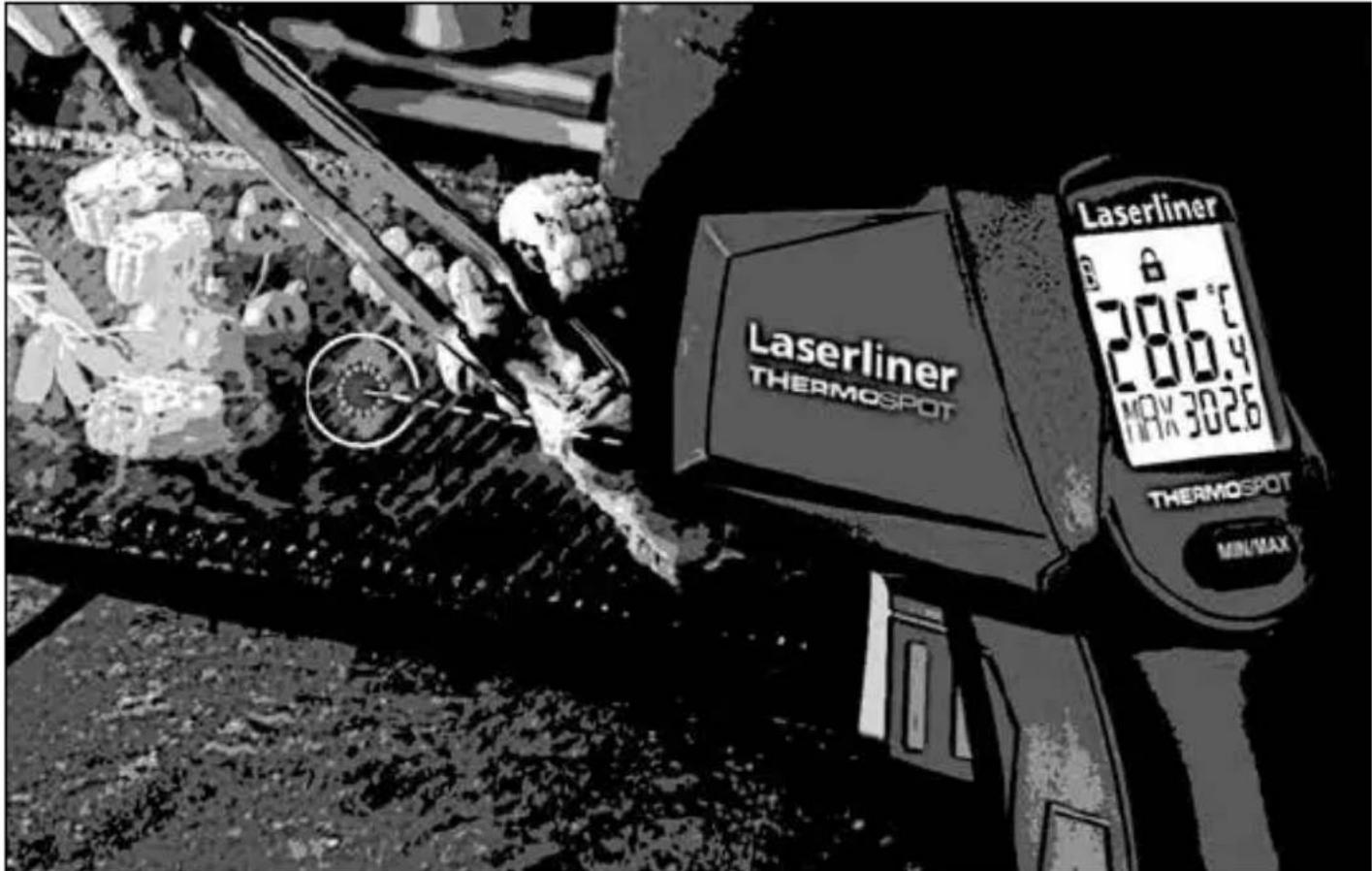

Laserliner THERMOSPOT 286.9 MAX 302.6 Laserliner THERMOSPOT MIN/MAX
