Tipo di prodotto	Termometro infrarosso senza contatto per alimenti
Marca	Laserliner
Modello	ThermoSpot
Dimensioni (L x l x H)	95 x 132 x 37 mm
Peso (con pila)	144 g
Alimentazione	1 pila 9V (tipo 6LR61)
Intervallo di misurazione a infrarossi	-40°C a 400°C
Precisione	±2°C da -40°C a 0°C ; ±2°C o ±2% da 0°C a 400°C (il maggiore)
Grado di emissione	0,95 fisso
Ottica (rapporto distanza/spot)	12:1
Laser di puntamento	Classe 2, <1 mW, 650 nm
Funzioni	Min, Max, Hold
Spegnimento automatico	Dopo 30 secondi di inattività
Condizioni di lavoro	0°C a 40°C, umidità relativa max 80% senza condensa
Condizioni di conservazione	-10°C a 60°C, umidità relativa max 80% senza condensa
Durata di funzionamento	Circa 35 ore
Manutenzione	Pulire con un panno leggermente umido; evitare solventi e prodotti abrasivi
Sicurezza laser	Non guardare il raggio; non dirigere verso gli occhi o persone
Taratura consigliata	Una volta all'anno
Accessori forniti	Pila 9V inclusa

Domande frequenti - ThermoSpot Laserliner

Come installare la pila?

Aprire il vano batteria, inserire una pila 9V (tipo 6LR61) rispettando la polarità indicata dai simboli.

Qual è l'intervallo di temperatura misurabile?

Il ThermoSpot misura le temperature infrarosse da -40°C a 400°C.

Come usare il laser?

Il laser serve per puntare la superficie da misurare. Premere il pulsante di misura per attivare il laser e puntare il punto desiderato. Non guardare mai direttamente il raggio.

Cosa significa il rapporto ottico 12:1?

A una distanza di 12 metri, lo spot di misura ha un diametro di 1 metro. Per una misurazione precisa, lo spot deve essere completamente contenuto nella superficie bersaglio.

Come pulire l'apparecchio?

Utilizzare un panno leggermente umido per pulire i componenti. Evitare prodotti per la pulizia, solventi e abrasivi.

Con quale frequenza tarare l'apparecchio?

Si consiglia una taratura annuale per garantire la precisione delle misure.

Cosa fare se il display non funziona più?

Controllare prima il livello di carica della pila. Se il problema persiste, contattare il servizio post-vendita.

Posso misurare la temperatura dei liquidi?

Sì, ma la misurazione avviene sulla superficie. Per i liquidi trasparenti, la radiazione infrarossa può attraversare parzialmente, il che può influire sulla precisione. Utilizzare preferibilmente una superficie opaca o agitare il liquido.

L'apparecchio è adatto per la cottura?

Sì, è ideale per misurare la temperatura delle superfici di cottura (barbecue, padella) e degli alimenti. Nota che per un barbecue nuovo, si consiglia di cuocere una patina di grasso prima delle prime misurazioni per evitare risultati errati.

Come attivare la modalità Min/Max?

In modalità di misurazione continua, premere il pulsante MIN./MAX. per passare dalla visualizzazione dei valori minimo e massimo.

MANUALE UTENTE ThermoSpot Laserliner

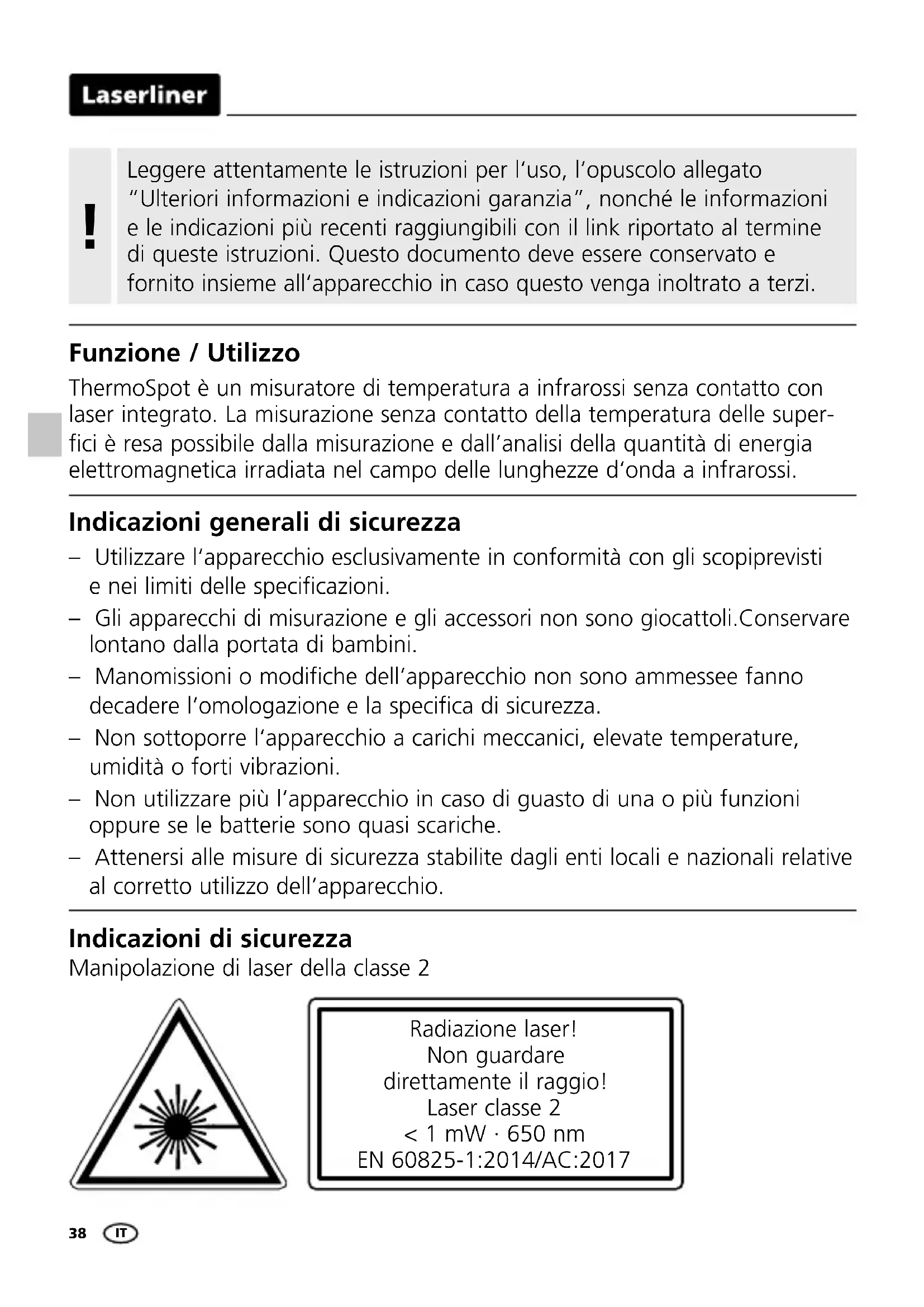

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

ThermoSpot è un misuratore di temperatura a infrarossi senza contatto con laser integrato. La misurazione senza contatto della temperatura delle superfici è resa possibile dalla misurazione e dall'analisi della quantità di energia elettromagnetica irradiata nel campo delle lunghezze d'onda a infrarossi.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopiprevisti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammessee fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non fissare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

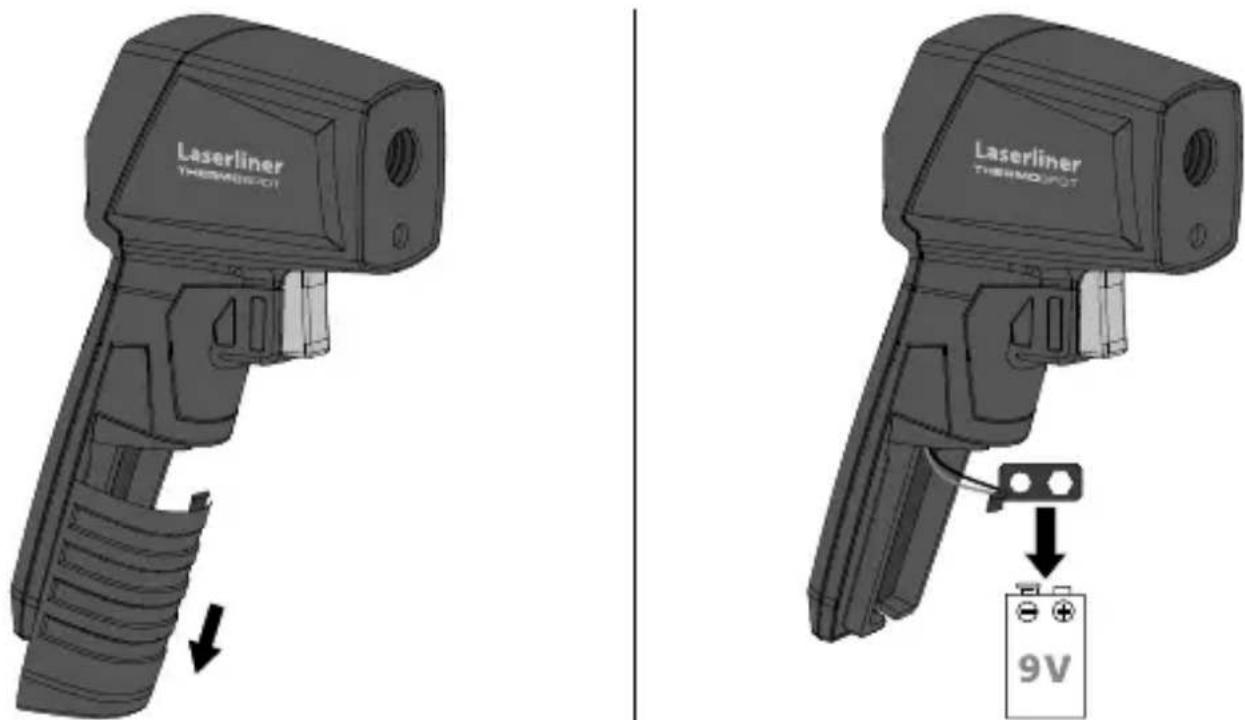

1 Inserimento della batteria

Aprire il vano batterie e introdurre la batteria come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

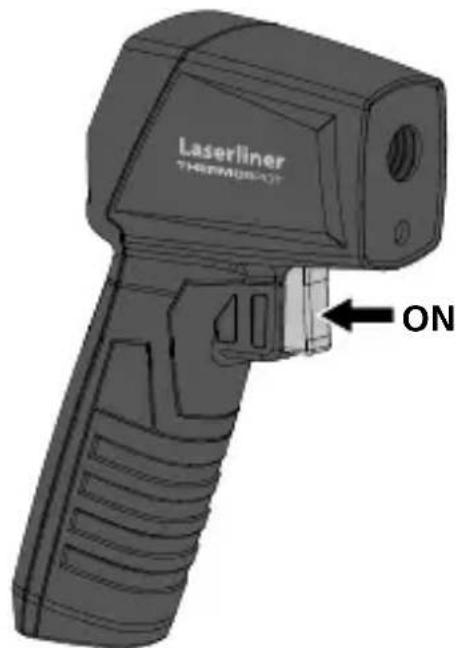

L'apparecchio si disattiva automaticamente dopo 30 secondi. Trascorso questo tempo, per riattivare l'apparecchio premere di nuovo il tasto.

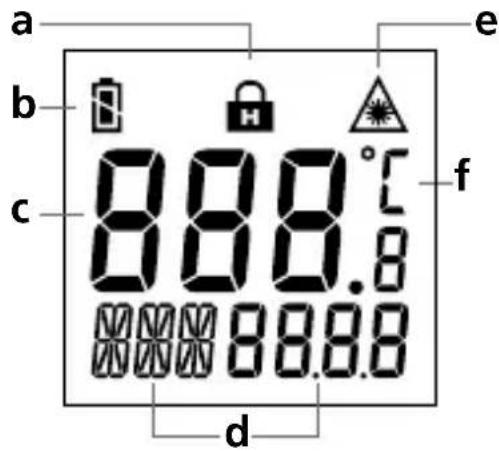

a Funzione Hold
b Stato delle pile
c Visualizzazione dei valori misurati
d Valore MIN o MAX durante la misurazione
e Raggio laser attivo
f Unità di misura °C

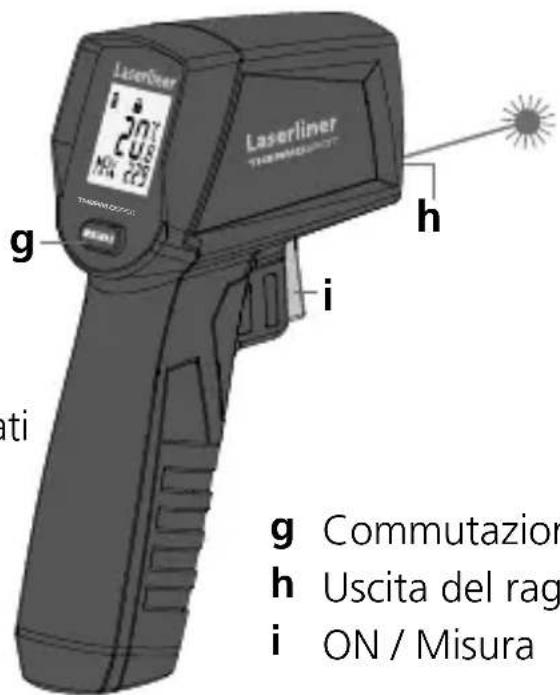

g Commutazione tra MIN/MAX
h Uscita del raggio laser
i ON / Misura

3 Misura permanente / Hold

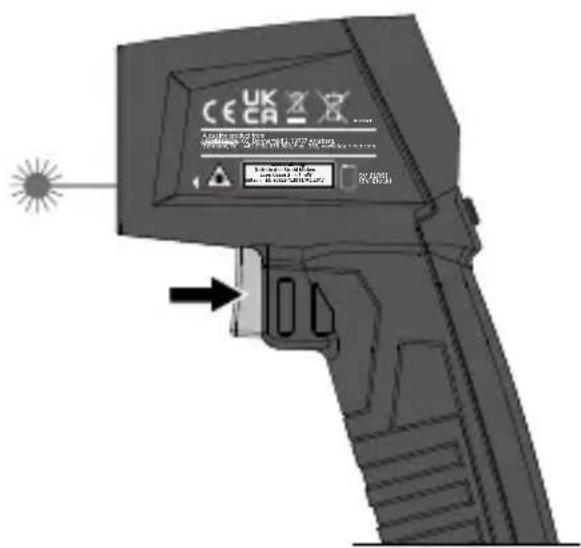

Per eseguire una misurazione costante attivare il laser (vedi figura) e tenere premuto il tasto.

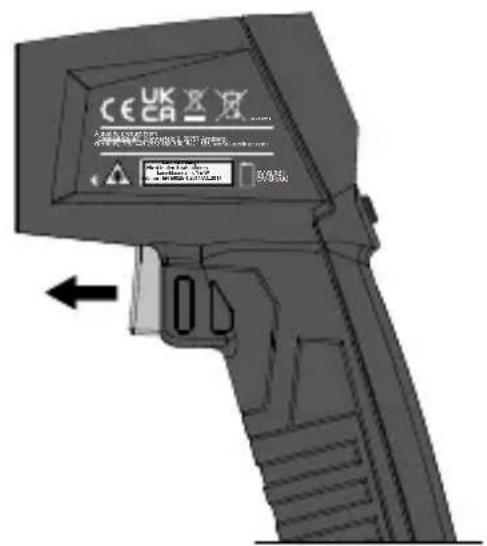

Non appena il punto da misurare è stato rilevato con il laser di puntamento, rilasciare il tasto. Il valore misurato rimane visualizzato.

Processo di misurazione

Questo termometro a raggi infrarossi rileva la temperatura sulle più diverse superfici e su diversi materiali. La sonda con sensore integrata riceve i raggi infrarossi che ogni corpo emette a seconda della composizione del suo materiale. Il grado di questa radiazione viene espresso con un fattore di emissività (0-1). Questo apparecchio è stato programmato su un fattore di 0,95, ideale per la maggior parte delle sostanze organiche, delle plastiche, della ceramica, del legno, della gomma e delle pietre. Fare attenzione a che non vi siano interferenze nel campo di misura tra l'apparecchio e la superficie misurata (p.e. vapore, gas, sporco o vetro).

Prima di misurare per la prima volta la temperatura superficiale di un forno per grigliare è consigliabile bruciare la cosiddetta patina. Lo strato di grasso che si forma in questo modo si combina con la ghisa ed evita che il cibo in cottura si attacchi. Nelle misurazioni eseguite su forni con la patina non ancora bruciata si potrebbero ottenere risultati non esatti.

Laser

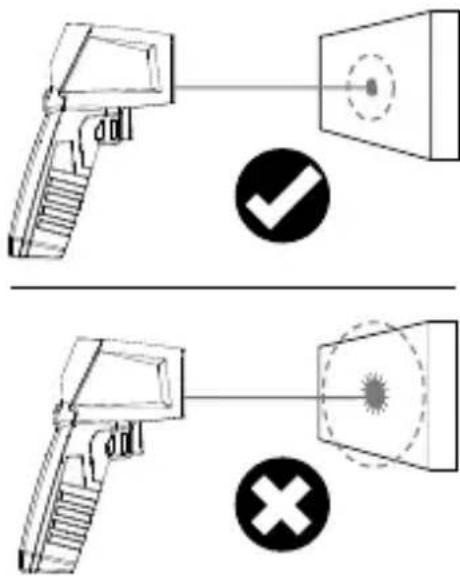

Il laser serve per mirare e visualizzare il punto della misurazione ad infrarossi. La temperatura viene misurata solo sulla superficie. Impostare la distanza di misurazione ottimale per il punto di misurazione (12:1) in modo tale che si trovi completamente all'interno dell'oggetto di misurazione.

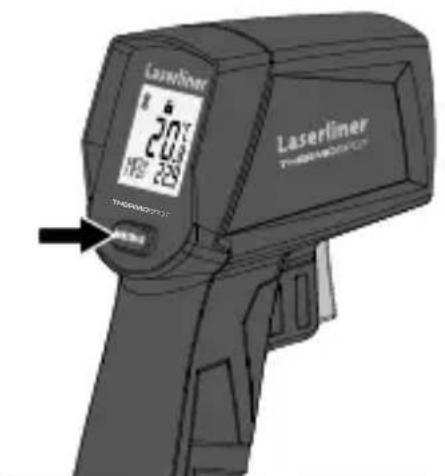

4 Indicazione Min./Max.

Mentre è in corso una misurazione continua si possono visualizzare valore MIN o valore MAX. Premendo il tasto MIN/MAX si può passare da un valore all'altro.

Dati tecnici (Salvo modifiche tecniche. Rev 21W26)
Grandezza di misura Temperatura a infrarossi
Funzioni	Min / Max / Hold
Campo di misura temperatura a infrarossi	-40°C ... 400°C
Precisione temperatura a infrarossi	± 2°C + 0,1°C/gradi (-40°C ... 0°C) ± 2°C oppure ± 2% (0°C ... 400°C), vale il valore maggiore
Lunghezza onde laser	650 nm
Classe laser 2 / < 1 mW (EN 60	825-1:2014/AC:2017)
Grado di emissione fisso, 0,95
Ottica	12:1 (12 m distanza di misura : 1 m area di misura)
Spegnimento autom. dopo 30	secondi
Condizioni di lavoro	0°C ... 40°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 60°C, umidità dell'aria max. 80% rH, non condensante
Alimentazione 1 x 9V 6LR61 (a blocco da 9 V)
Durata di esercizio circa 35 ore
Dimensioni (L x A x P)	95 x 132 x 37 mm
Peso 144 g (con batterie)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AJB

!
