BRUGSANVISNING ThermoSpot Laserliner

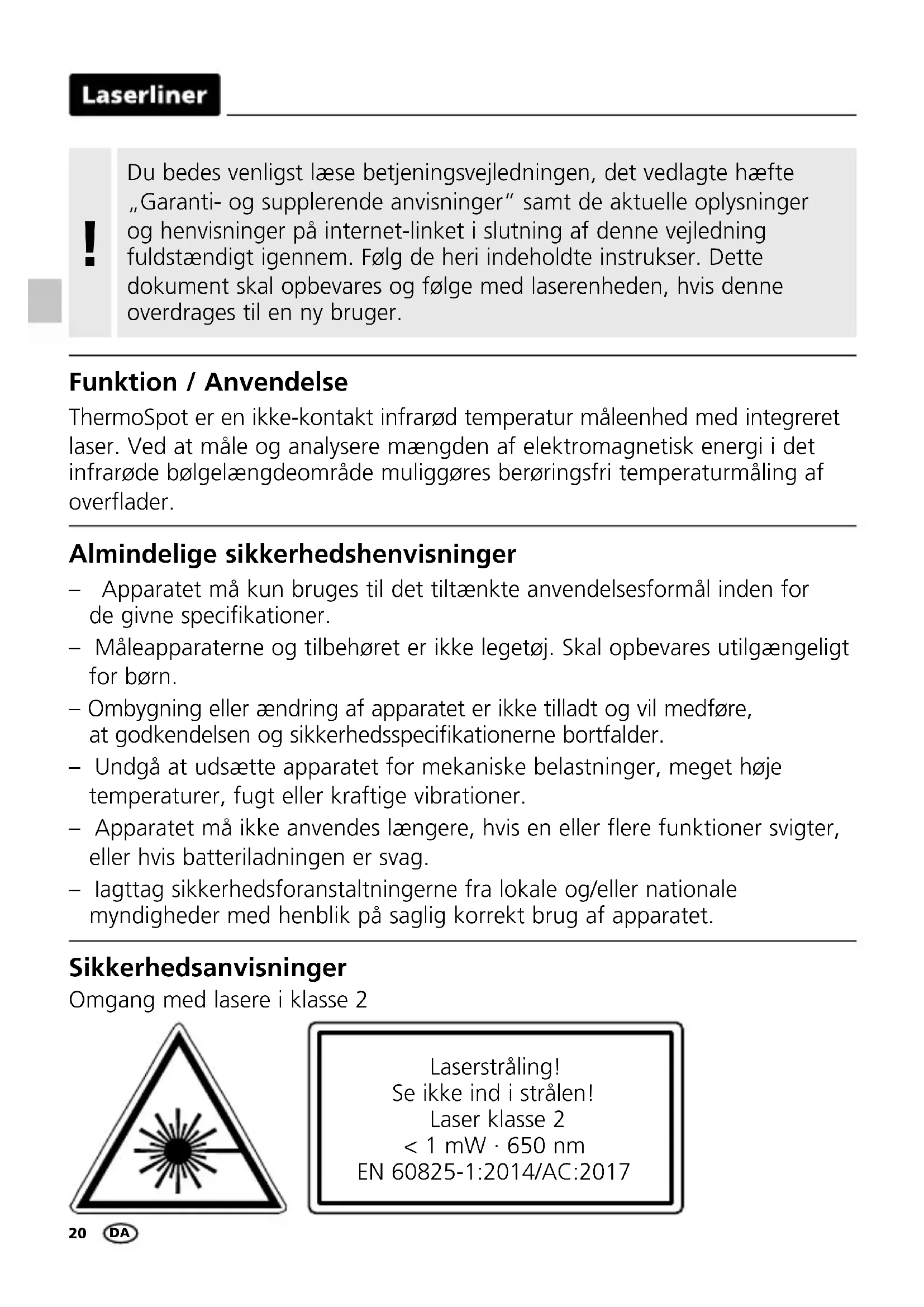

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / Anvendelse

ThermoSpot er en ikke-kontakt infrarød temperatur måleenhed med integreret laser. Ved at måle og analysere mængden af elektromagnetisk energi i det infrarøde bølgelængdeområde muliggøres berøringsfri temperaturmåling af overflader.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

– Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
– Undgå at rette laserstrålen mod personer.
- Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
- Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
- Undlad at anvende laseren i øjenhøjde (1,40...1,90 m)
- Manipulation (ændring) af laserenheden er ikke tilladt.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly elleri nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

Laserliner

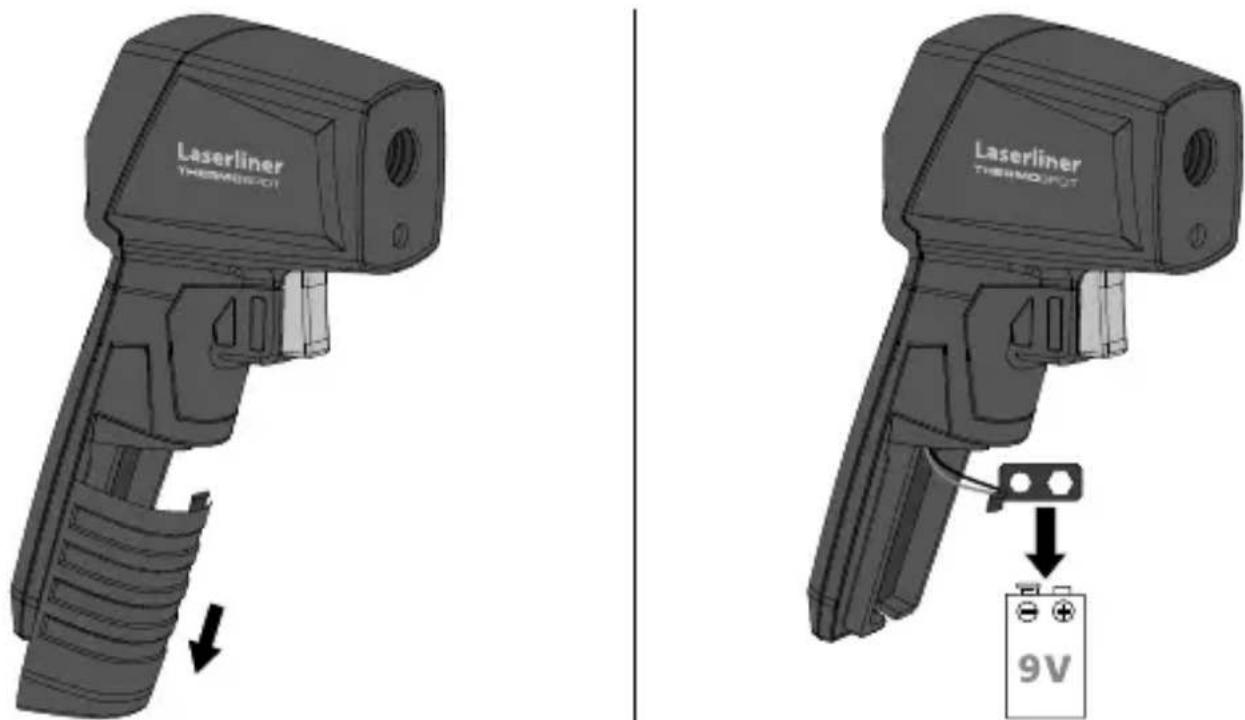

1 Isætning af batteri

Åbn batterihuset og læg batteriet i.

Vær opmærksom på de angivne poler.

Apparatet slukker automatisk efter ca. 30 sekunder.

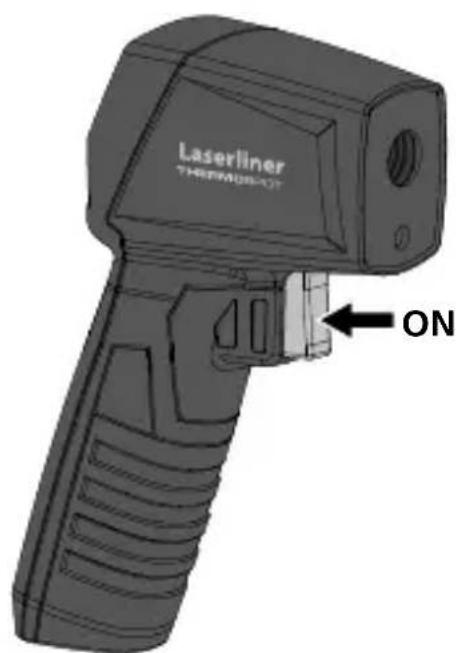

For at tænde for apparatet igen, skal du trykke på tasten igen.

a Hold-funktion
b Batteristatus
c Måleværdivisning
d MIN- eller MAKS-værdi under målningen
e Laserstråle aktiveret
f Måleenhed °C

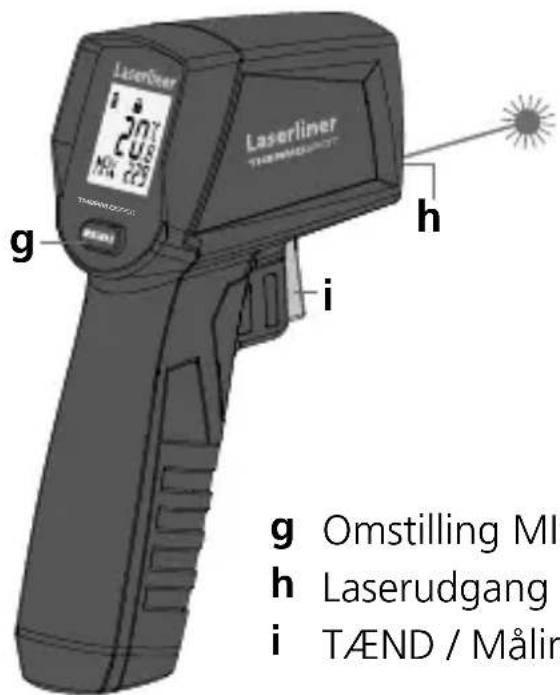

Laserliner 20°C MWC 229 THERMOSTEER g h i g Omstilling MI h Laserudgang i TAEND / Målin

g Omstilling MIN/MAKS

h Laserudgang

i TÆND / Måling

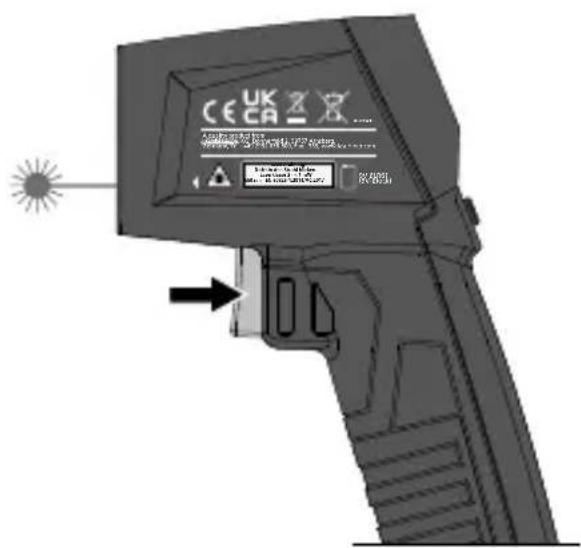

Til udførelse af en kontinuerlig måling aktiverer man laseren (se figur) og holder knappen inde.

CE CA Z X A.R. 100% C. 200% C. 200% C. 200% C. 200% C. 200% C. 200% C. 200% C. 200% C. 200% C. 200% C. 200% C. 200% C. 200% C. 200% C. 200% C. 201% C. 201% C. 201% C. 201% C. 201% C. 201% C. 201% C. 201% C. 201% C. 201% C. 201% C. 201% C. 201% C. 201% C. 201% C. 201% D. 654 D. 654 D. 654 D. 654 D. 654 D. 654 D. 654 D. 654 D. 654 D. 654 D. 654 D. 654 D. 654 D. 654 D. 654 D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D. D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D

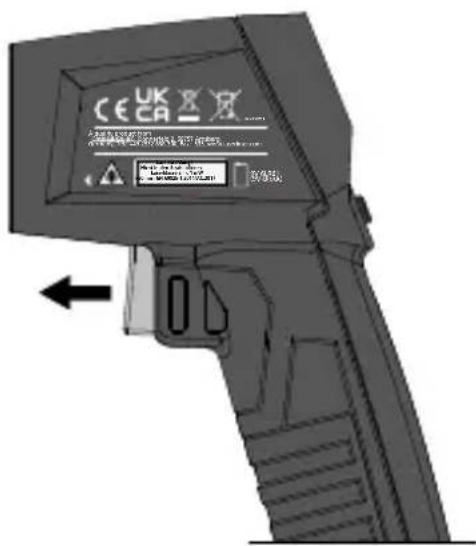

Så snart det ønskede målested detekteres med mällaseren, slipper man knappen.

Den målte værdi fastholdes.

Dette infrarot-temperatur-måleapparat fremskaffer de mest forskellige overflader og materialers temperatur. Det integrerede sensormålehoved modtager den infrarødstråling, som ethvert legeme materialespecifisk udstråler. Graden af denne udstråling bestemmes gennem emissionsgraden (0-1). Apparatet er fast indstillet på en emmissionsgrad på 0,95, som passer til de fleste organiske stoffer som kunststof, keramik, træ, gummi og stenmasse. Vær venlig at tage hensyn til at måleområdet mellem apparat og overflade er frit for forstyrrelser (damp, gas, snavs, glas).

Inden den første overflade-temperaturmåling på en grillovn anbefales indbrænding af den såkaldte patina. Det dannede fedtlag går i forbindelse med støbejernet og forhindrer, at grillmaden klæber fast. Målinger på ovne uden indbrændt patina kan føre til forkerte måleresultater.

Laser

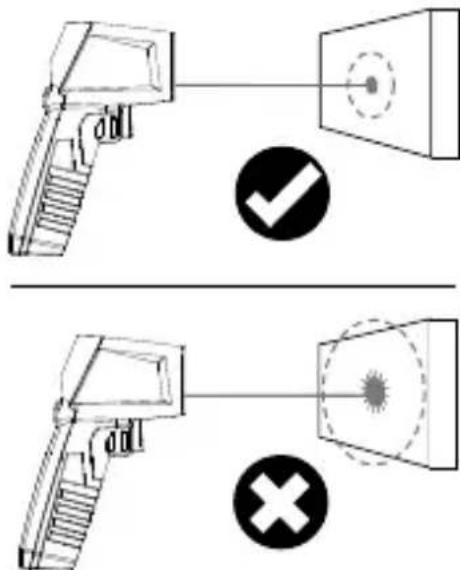

Laseren fungerer som pejleredskab og viser stedet for det infrarøde målested. Temperaturmålingen sker kun på overfl aden. Man indstiller den optimale måleafstand for målepletten (12:1) således, at denne ligger fuldstændigt inden for måleobjektet.

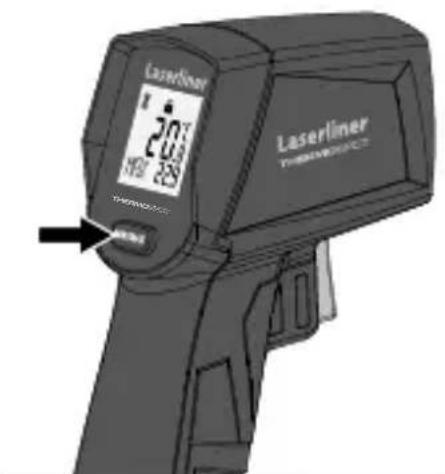

Inden for en gennemgående målning kan MIN- eller MAKS-værdien vises. Ved at trykke på tasten MIN/MAKS skiftes der mellem de to værdier.

Laserliner 20°C H2 325 Laserliner THERMELICE

Målestørrelse Infrarødtemperatur
Funktioner	Min / Maks / Hold
Måleområde infrarøgtemperatur	-40°C ... 400°C
Nøjagtighed infrarøgtemperatur	± 2°C + 0,1°C/grader (-40°C ... 0°C) ± 2°C eller ± 2% (0°C ... 400°C), større værdi gælder
Laserbølgelængde	650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Emissionsgrad Fast, 0,95
Optik	12:1 (12 m målingsafstand : 1 m målepunkt)
Autom. frakobling efter 30 sekunder
Arbejdsbetingelser	0°C ... 40°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-10°C ... 60°C, luftfugtighed maks. 80% rH, ikke-kondenserende
Spændningsforsyning 1 x 9V	6LR61 (9V-blok)
Drifttid ca. 35 timer
Mål (b x h x l)	95 x 132 x 37 mm
Vægt 144 g (inkl. batterier)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AJB
