Producttype	Contactloze infraroodthermometer voor voedingsmiddelen
Merk	Laserliner
Model	ThermoSpot
Afmetingen (L x B x H)	95 x 132 x 37 mm
Gewicht (met batterij)	144 g
Voeding	1 9V-batterij (type 6LR61)
Infrarood meetbereik	-40°C tot 400°C
Nauwkeurigheid	±2°C van -40°C tot 0°C ; ±2°C of ±2% van 0°C tot 400°C (de hoogste waarde)
Emissiviteit	0,95 vast
Optiek (afstand/spot verhouding)	12:1
Richtlaser	Klasse 2, <1 mW, 650 nm
Functies	Min, Max, Hold
Automatische uitschakeling	Na 30 seconden inactiviteit
Werkomstandigheden	0°C tot 40°C, relatieve luchtvochtigheid max 80% zonder condensatie
Opslagomstandigheden	-10°C tot 60°C, relatieve luchtvochtigheid max 80% zonder condensatie
Werktijdsduur	Ongeveer 35 uur
Onderhoud	Reinigen met een licht vochtige doek; vermijd oplosmiddelen en schurende producten
Laser veiligheid	Niet in de straal kijken; niet op ogen of personen richten
Aanbevolen kalibratie	Eenmaal per jaar
Meegeleverde accessoires	9V-batterij inbegrepen

Veelgestelde vragen - ThermoSpot Laserliner

Hoe installeer ik de batterij?

Open het batterijvak, plaats een 9V-batterij (type 6LR61) volgens de aangegeven polariteit van de symbolen.

Wat is het meetbare temperatuurbereik?

De ThermoSpot meet infraroodtemperaturen van -40°C tot 400°C.

Hoe gebruik ik de laser?

De laser dient om het te meten oppervlak aan te wijzen. Druk op de meetknop om de laser te activeren en richt op het gewenste punt. Kijk nooit direct in de straal.

Wat betekent de optische verhouding 12:1?

Op een afstand van 12 meter heeft de meetvlek een diameter van 1 meter. Voor een nauwkeurige meting moet de vlek volledig binnen het doeloppervlak vallen.

Hoe reinig ik het apparaat?

Gebruik een licht vochtige doek om de onderdelen te reinigen. Vermijd reinigingsmiddelen, oplosmiddelen en schurende middelen.

Hoe vaak moet het apparaat worden gekalibreerd?

Een jaarlijkse kalibratie wordt aanbevolen om de meetnauwkeurigheid te waarborgen.

Wat te doen als het display niet meer werkt?

Controleer eerst het laadniveau van de batterij. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik de temperatuur van vloeistoffen meten?

Ja, maar de meting vindt plaats aan het oppervlak. Voor transparante vloeistoffen kan infrarood straling gedeeltelijk doordringen, wat de nauwkeurigheid kan beïnvloeden. Gebruik bij voorkeur een ondoorzichtig oppervlak of roer de vloeistof.

Is het apparaat geschikt voor koken?

Ja, het is ideaal voor het meten van de temperatuur van kookoppervlakken (barbecue, pan) en voedsel. Houd er rekening mee dat voor een nieuwe barbecue het wordt aanbevolen om een vetlaagje te bakken vóór de eerste metingen om onjuiste resultaten te voorkomen.

Hoe activeer ik de Min/Max-modus?

In de continue meetmodus drukt u op de MIN./MAX.-knop om te schakelen tussen de weergave van minimum- en maximumwaarden.

GEBRUIKSAANWIJZING ThermoSpot Laserliner

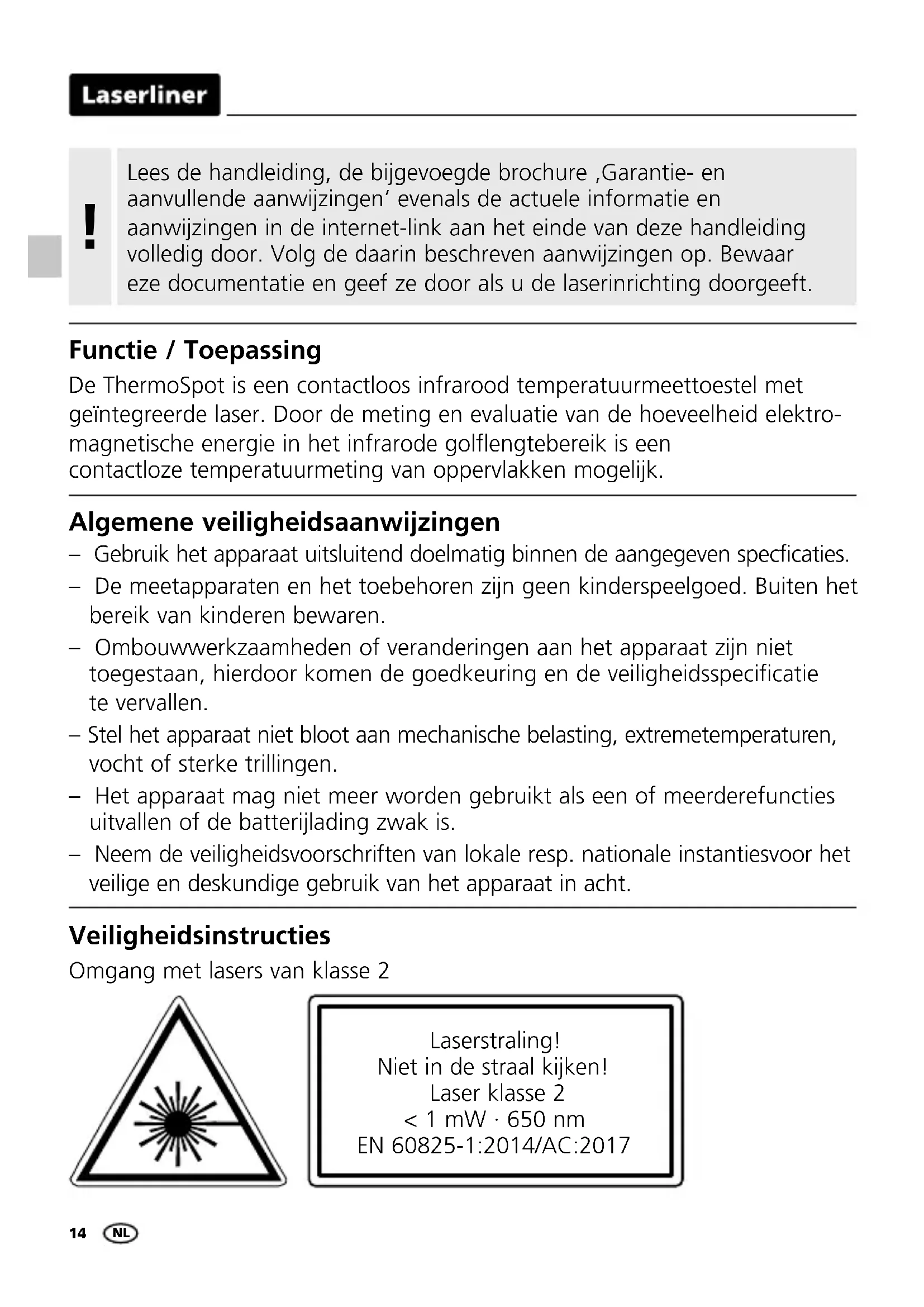

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar eze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

De ThermoSpot is een contactloos infrarood temperatuurmeettoestel met geïntegreerde laser. Door de meting en evaluatie van de hoeveelheid elektromagnetische energie in het infrarode golflengtebereik is een contactloze temperatuurmeting van oppervlakken mogelijk.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extremetemperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerderefuncties uitvallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, ...).
  – Gebruik de laser niet op ooghoogte (1,40…1,90 m).
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatiefworden beïnvloed.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

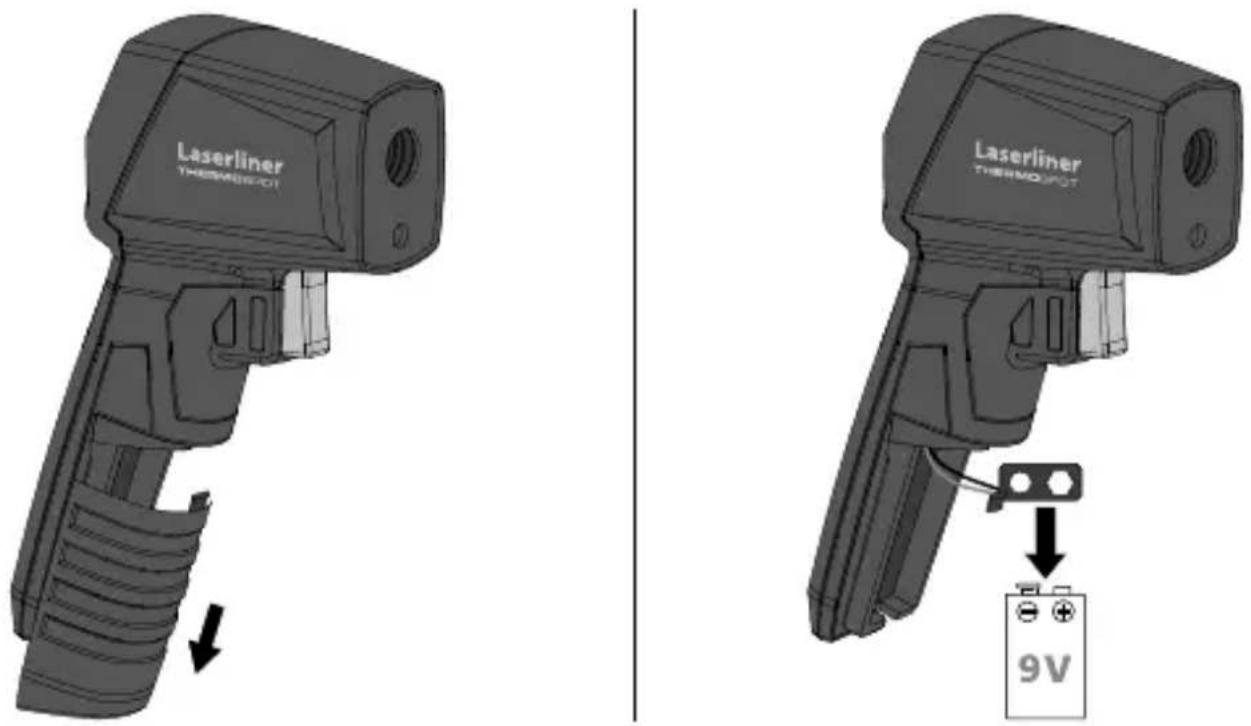

1 Batterij plaatsen

Open het batterijvakje en plaats de batterij overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

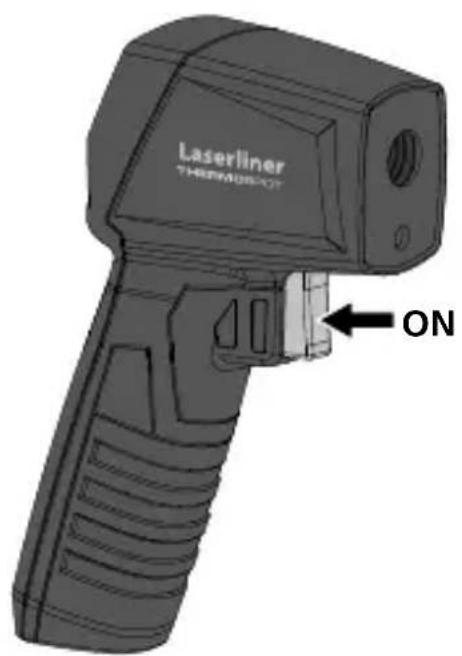

Het toestel schakelt na 30 seconden automatisch uit. Druk opnieuw op de toets om het toestel daarna weer in te schakelen.

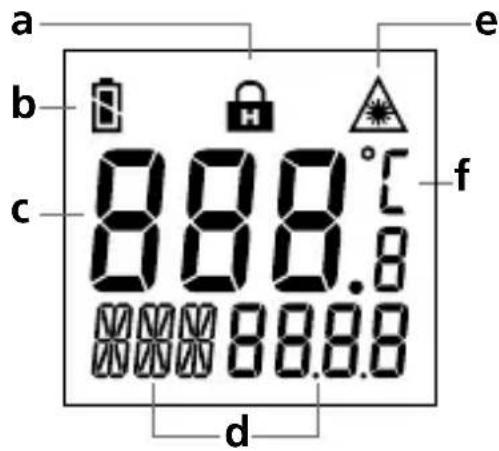

a Hold-functie
b Batterijstatus
c Meetwaardeweergave
d MIN- of MAX-waarde tijdens de meting
e Laserstraal ingeschakeld
f Meeteenheid °C

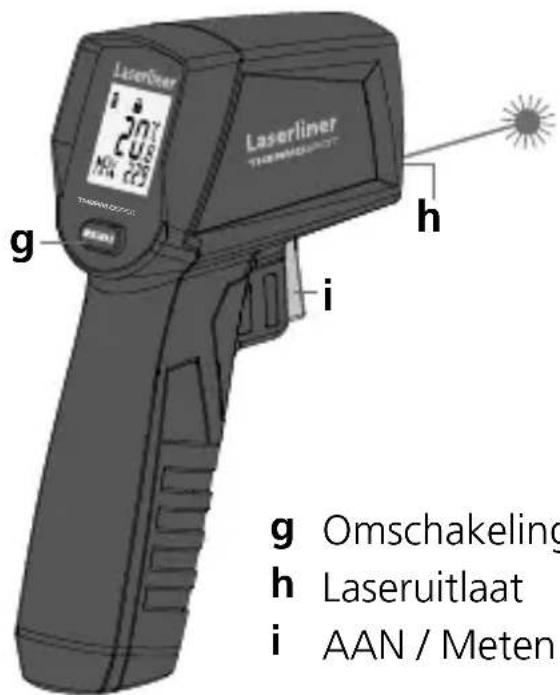

g Omschakeling MIN/MAX

h Laseruitlaat

i AAN / Meten

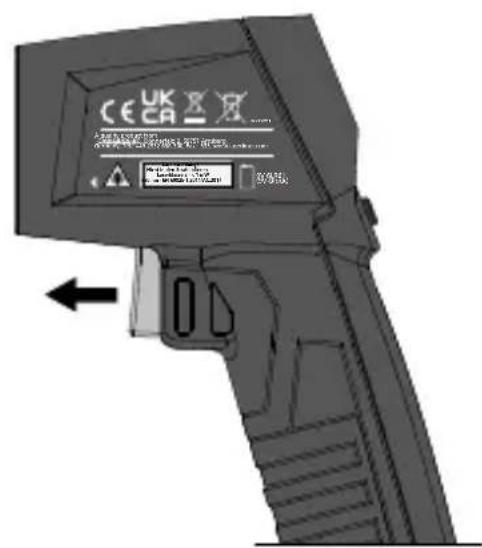

3 Constante meting / Hold

Activeer de laser (zie afbeelding) en houd de toets ingedrukt voor de doorvoering van een duurzame meting.

Laat de toets los, zodra de gewenste meetplaats met de doellaser wordt gedetecteerd. De gemeten waarde wordt vastgehouden.

Opmerkingen over het meetproces

Dit infrarood-temperatuurmeettoestel bepaalt de temperatuur van de meest uiteenlopende oppervlakken en materialen. De geïntegreerde sensormeetkop ontvangt de infraroodstraling die ieder lichaam materiaalafhankelijk uitstraalt. De graad van deze uitstraling wordt bepaald door de emissiegraad (0-1). Het apparaat is vast ingesteld op een emissiegraad van 0,95 hetgeen van toepassing is voor de meeste organische stoffen zoals kunststof, keramiek, hout, rubber en gesteente. Let op dat het meetbereik tussen apparaat en oppervlak vrij van storingsbronnen (stoom, gas, verontreinigingen, glas) moet zijn.

Voordat de eerste oppervlaktetemperatuurmeting op een grilloven wordt uitgevoerd, is het aan te bevelen de zogenaamde patina in te branden. De resulterende vetlaag hecht zich aan het gietijzer en voorkomt dat het voedsel blijft kleven. Metingen aan ovens met een nog niet ingebrande patina kunnen tot foutieve resultaten leiden.

Laser

De laser is bedoeld voor het peilen en visualiseert de plek van de infra-roodmeting. De temperatuurmeting geschiedt alleen op het oppervlak. Stel de optimale meetafstand voor de meetvlek (12:1) zodanig in dat deze volledig binnen het meetobject ligt.

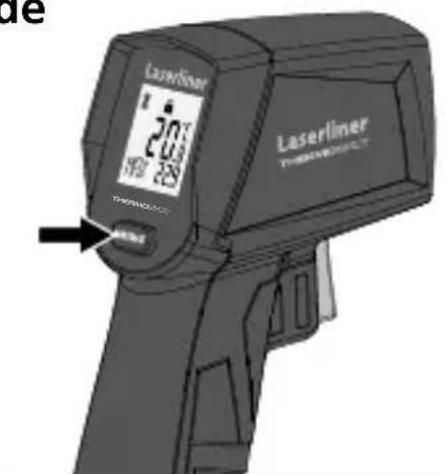

4 Weergave van min./max.-waarde

Tijdens een lopende meting kan de MIN- of MAX-waarde worden weergegeven. Door op de toets MIN/MAX te drukken, kunt u tussen de beide waarden omschakelen.

Technische gegevens (Technische wijzigingen voorbehouden. Rev 21W26)
Meetgrootheid Infraroodtemperatuur
Functies	Min / Max / Hold
Meetbereik infrarood-temperatuur	-40°C ... 400°C
Nauwkeurigheid infraroodtemperatuur	± 2°C + 0,1°C/graad (-40°C ... 0°C) ± 2°C of ± 2% (0°C ... 400°C), grotere waarde is van toepassing
Lasergolflengte	650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Emissiegraden Vast, 0,95
Optiek	12:1 (12m meetafstand : 1 m meetstip)
Autom. uitschakeling na 30 seconden
Werkomstandigheden	0°C...40°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C...60°C, Luchtvochtigheid max. 80% rH Relatieve, niet-condenserend
Spanningsvoorziening 1 x 9V	6LR61 (9V-blok)
Bedrijfsduur ca. 35 h
Afmetingen (B x H x D)	95 x 132 x 37 mm
Gewicht 144 g (incl. batterijen)

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AJB

!
