BEDIENUNGSANLEITUNG ThermoSpot Laserliner

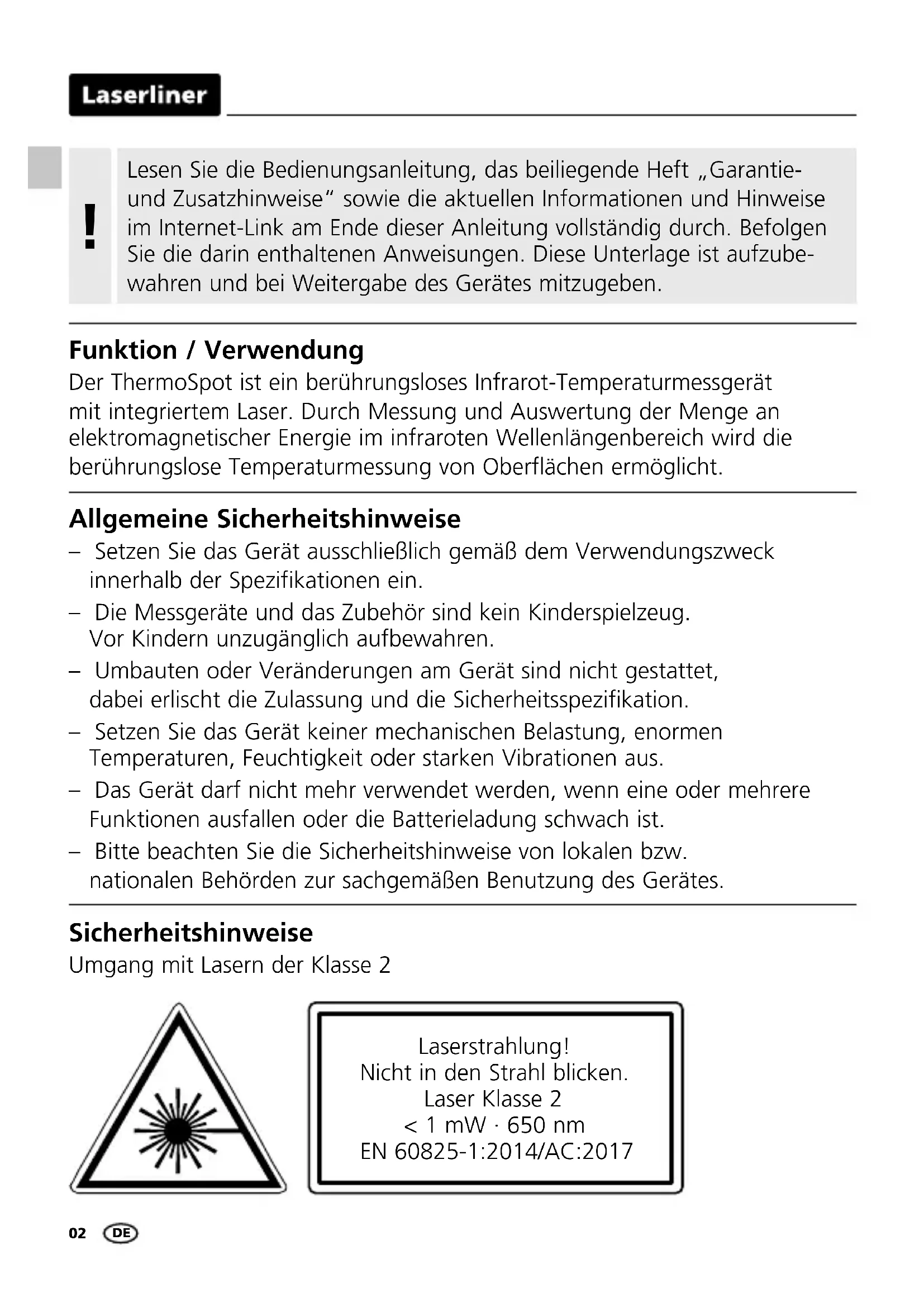

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Der ThermoSpot ist ein berührungsloses Infrarot-Temperaturmessgerät mit integriertem Laser. Durch Messung und Auswertung der Menge an elektromagnetischer Energie im infraroten Wellenlängenbereich wird die berührungslose Temperaturmessung von Oberflächen ermöglicht.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken. Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
  – Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1.40...1.90 m).
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
- Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der Nähe von Personen mit Herzschrittmachern sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
- Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

1 Batterie einlegen

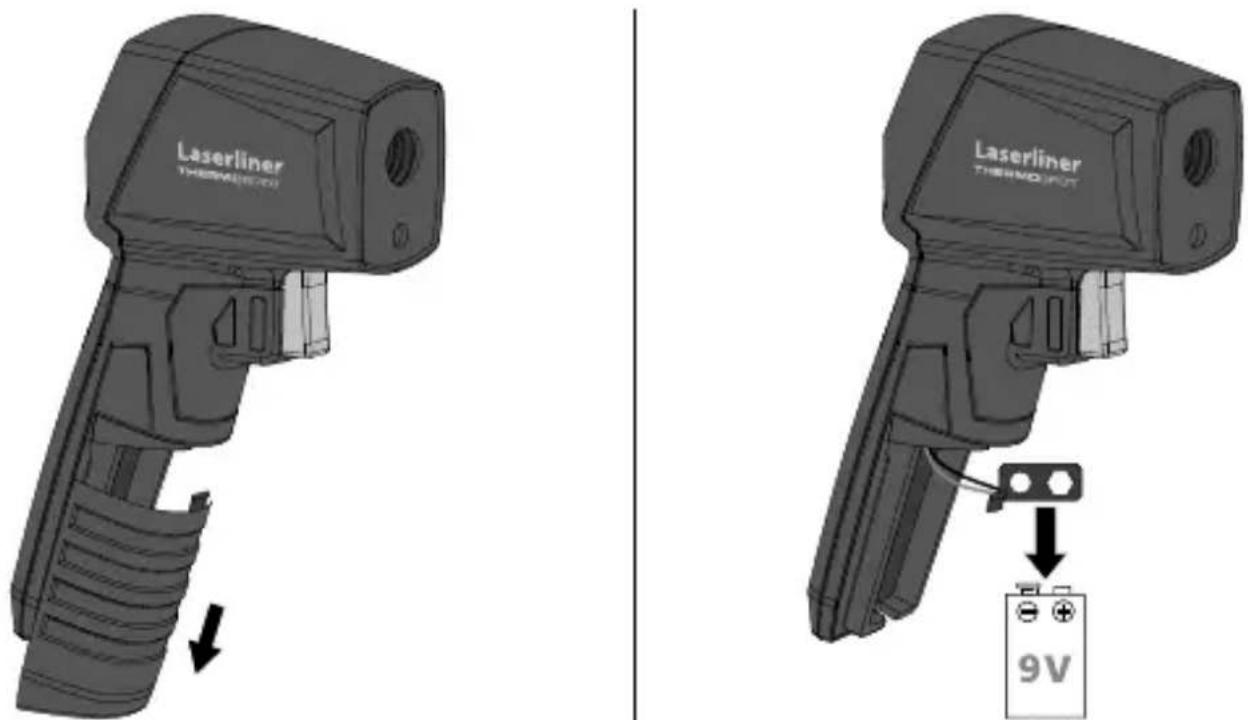

Das Batteriefach öffnen und Batterie gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

Laserliner THERMISTRY Laserliner THERMOJPUT 9V

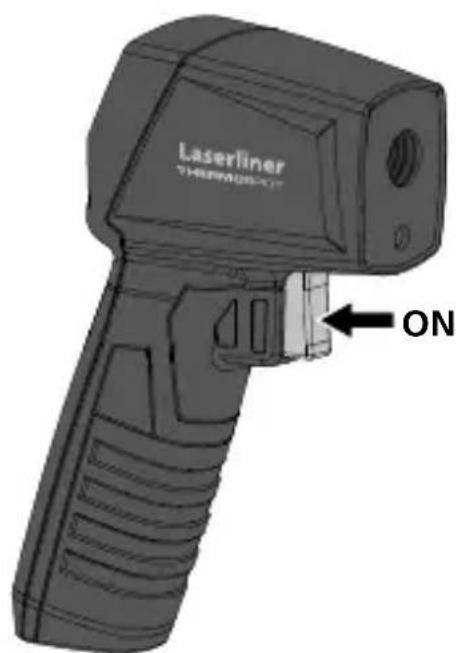

2 ON/OFF

Das Gerät schaltet sich nach 30 Sekunden automatisch ab. Um das Gerät danach wieder einzuschalten, Taste erneut drücken.

Laserliner THYMEUSER ON

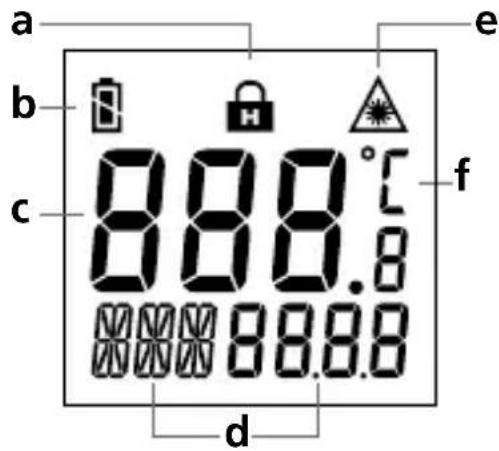

a Hold-Funktion
b Batteriestatus
c Messwertanzeige
d MIN- oder MAX-Wert während der Messung
e Laserstrahl eingeschaltet
f Messeinheit °C

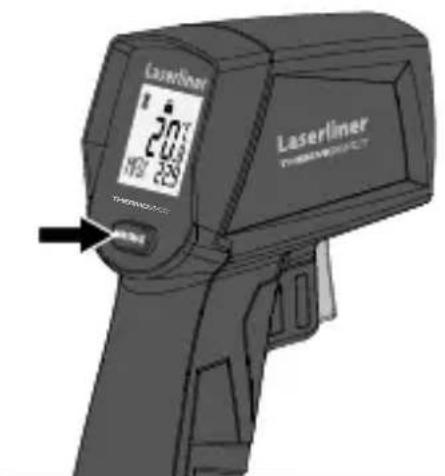

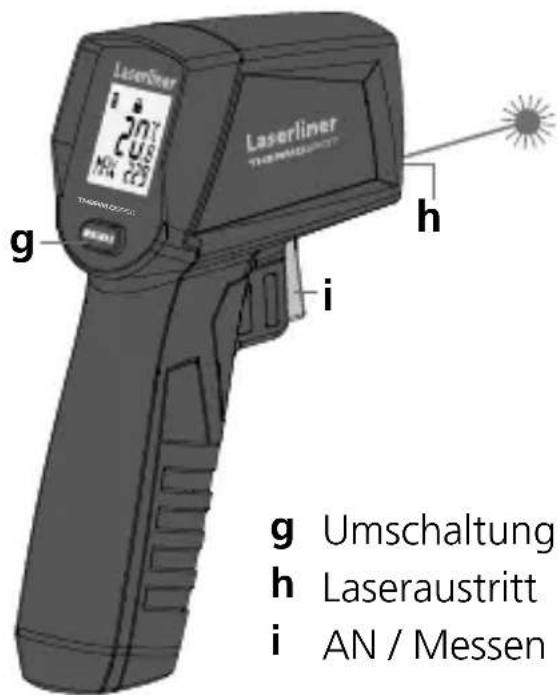

Laserlimer 20°C MW 228 g h i g Umschaltung h Laseraustritt i AN / Messen

g Umschaltung MIN/MAX

h Laseraustritt

i AN / Messen

3 Dauermessung / Hold

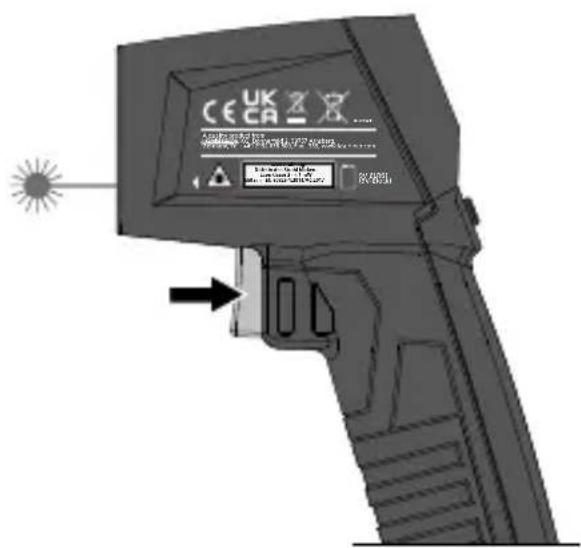

Zur Durchführung einer Dauermessung den Laser aktivieren (siehe Abbildung) und die Taste gedrückt halten.

CE CA Z X A.R. 100% 200% 300% 400% 500% 600% 700% 800% 900% 1000% 1100% 1200% 1300% 1400% 1500% 1600% 1700% 1800% 1900% 2000% 2100% 2200% 2300% 2400% 2500% 2600% 2700% 2800% 2900% 3000% 3100% 3200% 3300% 3400% 3500% 3600% 3700% 3800% 3900% 4000% 4100% 4200% 4300% 4400% 4500% 4600% 4700% 4800% 4900% 5000% 5100% 5200% 5300% 5400% 5500% 5600% 5700% 5800% 5900% 6000% 6100% 6200% 6300% 6400% 6500% 6600% 6700% 6800% 6900% 7000% 7100% 7200% 7300% 7400% 7500% 7600% 7700% 7800% 7900% 8000% 8100% 8200% 8300% 8400% 8500% 8600% 8700% 8800% 8900% 9000% 9100% 9200% 9300% 9400% 9500% 9600% 9700% 9800% 9900% 100

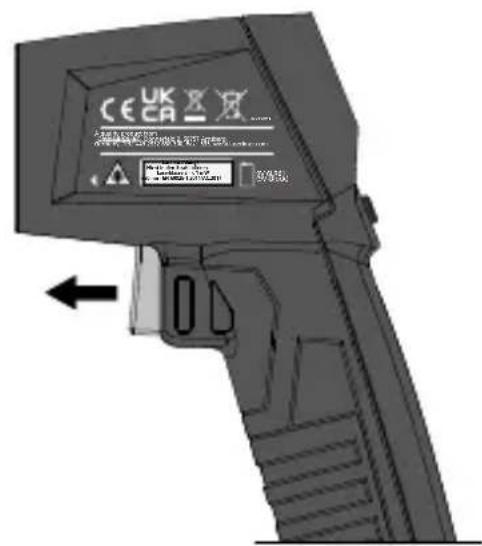

Sobald der gewünscht Messort mit dem Ziellaser erfasst wird, Taste loslassen. Der gemessene Wert wird gehalten.

Hinweise zum Messvorgang

Dieses Infrarot-Temperaturmessgerät ermittelt die Temperatur verschiedenster Oberflächen und Materialien. Der integrierte Sensormesskopf empfängt die Infrarot-Strahlung, die jeder Körper materialspezifisch abgibt. Der Grad der Abstrahlung wird durch den Emissionsgrad bestimmt (0-1). Das Gerät ist auf einen Emissionsgrad von 0,95 fest eingestellt, was für die meisten organischen Stoffe, sowie Kunststoffe, Keramik, Holz, Gummi und Gestein zutreffend ist. Beachten Sie, dass der Messbereich zwischen Gerät und Oberfläche frei von Störgrößen ist (Dampf, Gas, Schmutz, Glas).

Vor der ersten Oberflächen-Temperaturmessung an einem Grillofen empfiehlt sich das Einbrennen der sogenannten Patina. Die entstehende Fettschicht verbindet sich mit dem Gusseisen und verhindert das Ankleben des Grillguts. Bei Messungen an Öfen mit noch nicht eingebrannter Patina kann es zu fehlerhaften Ergebnissen kommen.

Laser

Der Laser dient zum Anvisieren und visualisiert die Stelle der Infrarotmessung. Die Temperaturmessung erfolgt nur an der Oberfläche. Stellen Sie die optimale Messentfernung für den Messfleck (12:1) so ein, dass dieser vollständig innerhalb des Messobjektes liegt.

Innerhalb einer durchgehenden Messung kann der MIN- oder MAX-Wert angezeigt werden. Durch Drücken der Taste MIN/MAX wird zwischen den beiden Werten gewechselt.

Laserliner 20°C 100 225 TOMATO Laserliner TOMATO

Technische Daten (Technische Änderungen vorbehalten. Rev 21W26)
Messgröße Infrarottemperatur
Funktionen	Min / Max / Hold
MessbereichInfrarottemperatur	-40°C ... 400°C
GenauigkeitInfrarottemperatur	± 2°C + 0,1°C/Grad (-40°C ... 0°C)± 2°C oder ± 2% (0°C ... 400°C),größerer Wert gilt
Laserwellenlänge	650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Emissionsgrad fest, 0,95
Optik	12:1 (12 m Messentfernung : 1 m Messfläche)
Autom. Abschaltung nach 30 Sekunden
Arbeitsbedingungen	0°C ... 40°C, Luftfeuchtigkeit max.80% rH, nicht kondensierend, Arbeitshöhemax. 2000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 60°C, Luftfeuchtigkeitmax. 80% rH, nicht kondensierend
Stromversorgung 1 x 9V 6LR61	(9-V-Block)
Betriebsdauer ca. 35 Std.
Abmessungen (B x H x T)	95 x 132 x 37 mm
Gewicht 144 g (inkl. Batterie)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AJB
