Tipo de producto	Multímetro analógico
Marca	Laserliner
Modelo	MultiMeterHome
Dimensiones (L x A x H)	82 x 116 x 25 mm
Peso (con pila)	166 g
Alimentación	1 pila 1,5 V tipo AAA
Display	Analógico de aguja
Tensión máxima medible (CC/CA)	300 V
Corriente continua máxima	600 mA
Rangos de tensión CC	12 V, 60 V, 120 V, 300 V
Rangos de tensión CA	60 V, 120 V, 300 V
Rangos de corriente CC	30 mA, 600 mA
Rangos de resistencia	X10Ω (0-1 kΩ), X1kΩ (0-1 kΩ)
Prueba de pilas	1,5 V (redondas) y 9 V (bloque)
Categoría de sobretensión	CAT III 300 V
Clase de protección	II (doble aislamiento)
Grado de protección	IP20
Fusible	F 630 mA / 300 V (∅5 x 20 mm)
Condiciones de trabajo	0°C a 40°C, HR máx. 80% (sin condensación)
Condiciones de almacenamiento	0°C a 50°C, HR máx. 80%
Normas	EN61010-1, EN61010-2-030, EN61010-2-033, EN61326-1, EN61326-2-2
Mantenimiento	Limpiar con un paño húmedo; retirar la pila antes del almacenamiento prolongado; almacenar en un lugar seco y limpio.

Preguntas frecuentes - MultiMeterHome Laserliner

¿Cómo medir una tensión continua?

Ajuste el conmutador rotatorio al rango V--- apropiado (12 V a 300 V). Conecte las puntas de medición (negra a masa, roja al potencial) y lea la escala B.

¿Cómo medir una tensión alterna?

Ajuste el conmutador rotatorio al rango V~ apropiado (60 V a 300 V). Conecte las puntas de medición y lea la escala B.

¿Qué hacer si la aguja no se pone a cero antes de una medición?

Use el botón giratorio (2) para ajustar el cero en la escala V.mA = o el botón (3) para la escala OHM (cortocircuitando las puntas). Si el ajuste es imposible, reemplace la pila.

¿Cómo reemplazar el fusible?

Desconecte todas las puntas de medición. Abra la carcasa desatornillando los tornillos en la parte posterior. Reemplace el fusible defectuoso por un fusible F 630 mA / 300 V (∅5x20 mm). Cierre cuidadosamente.

¿Cómo reemplazar la pila?

Desconecte las puntas de medición. Abra la carcasa. Reemplace la pila 1,5 V tipo AAA respetando la polaridad. Cierre la carcasa.

¿Cuáles son las precauciones de seguridad que se deben tomar?

No exceder 300 V en CAT III. Usar el aparato solo en condiciones meteorológicas adecuadas. No tocar las puntas de medición desnudas. Verificar la ausencia de tensión antes de cambiar de función.

¿Cuál es el significado de CAT III?

CAT III (categoría de sobretensión III) significa que el aparato es adecuado para mediciones en instalaciones fijas (cuadros eléctricos, disyuntores) con una tensión máxima de 300 V respecto a tierra.

¿Puedo medir corrientes superiores a 600 mA?

No, la corriente máxima medible es de 600 mA. Más allá, el fusible interno se dispara. Use una pinza amperimétrica para corrientes más altas.

¿Cómo interpretar el cuadrante para la prueba de pila?

El cuadrante de tres colores indica el estado de la pila: verde (buena), naranja (débil), rojo (reemplazar). Coloque el conmutador en BAT. y conecte las puntas a los bornes de la pila.

¿Qué hacer si el aparato no funciona?

Verifique la pila y el fusible. Si la aguja no se mueve, ajuste el cero. Si el problema persiste, consulte el manual o contacte al soporte en laserliner.com.

MANUAL DE USUARIO MultiMeterHome Laserliner

CAT III 300V

Laserliner

Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Funcionamiento y uso

Multimeter para efectuar mediciones en el rango de la categoría de sobretensiones CAT III hasta un máx. de 300 V. Este instrumento permite efectuar mediciones de tensión continua y alterna, corriente continua y carga de baterías, así como mediciones de resistencia dentro de los rangos especificados.

Símbolos

Aviso de tensión eléctrica peligrosa: Los componentes conductores de tensión no protegidos en el interior de la carcasa pueden representar riesgo suficiente para exponer a las personas a una descarga eléctrica.

Aviso ante un punto de peligro

Clase de protección II: el comprobador dispone de aislamiento reforzado o doble.

Categoría de sobretensión III: medios de producción en instalaciones fijas y los casos en los que se exigen requisitos especiales de seguridad y disponibilidad de los medios, como son interruptores en instalaciones fijas y aparatos de uso industrial con conexión permanente a la instalación fija.

Instrucciones de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.

Laserliner

• Cuando se trate de tensiones superiores a 24 V/AC rms o 60 V/DC es muy importante trabajar con especial precaución. El contacto con los conductores eléctricos bajo esas tensiones supone riesgo de descarga eléctrica ya mortal.
• No se puede poner el aparato bajo tensión cuando haya sido salpicado con humedad u otras sustancias conductoras. A partir de una tensión de > 24 V/AC rms o de 60 V/DC el riesgo de descargas eléctricas mortales por humedad es muy superior.
• Limpie y segue el aparato antes de utilizarlo.
• Cuando utilice el aparato al aire libre procure que sea usado bajo las condiciones meteorológicas adecuadas o con las medidas de protección correspondientes.
• En la categoría de sobretensión III (CAT III) no se puede exceder la tensión de 300 V entre el comprobador y tierra.
• Asegúrese antes de cada medición de que la zona a comprobar (p. ej. cable), el aparato y los accesorios a utilizar (p. ej. cable de conexión) están en perfecto estado. Pruebe el aparato en puntos de tensión conocidos (p. ej. enchufe de 230 V para la comprobación AC y la batería del coche para la comprobación DC).
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Antes de abrir la tapa para cambiar la/s batería/s o el/los fusible/s es imprescindible desconectar el aparato de todas las fuentes de corriente y circuitos de medición. No encienda el aparato con la tapa abierta.
• Por favor, siga las instrucciones de precaución de las autoridades locales y nacionales sobre el uso correcto del aparato, así como sobre la utilización de eventuales equipos de seguridad obligatorios (p. ej. quantes para electricistas).
• Agarre las puntas de medición siempre por los mangos. Los contactos de medición no pueden ser tocados durante la medición.
• Compruebe que estén siempre correctamente seleccionadas las conexiones y la posición del selector giratorio, así como el rango de medición para la medición que desea realizar.
• No realice trabajos a solas a una distancia peligrosa de instalaciones eléctricas y si lo hace, siga las instrucciones de un técnico electricista competente.
• Desconecte la tensión del circuito de corriente antes de medir o de comprobar diodos, resistencias o la carga de baterías. Compruebe si están descargados todos los condensadores de alta tensión. Antes de cambiar el modo de funcionamiento, retire de la pieza a medir los cables de medición del aparato.
• Compruebe si están descargados todos los condensadores de alta tensión
• Al conectar a una tensión, enchufe siempre en primer lugar el cable de medición negro y luego el rojo. Al desconectar proceda en orden inverso.

Nota adicional sobre el uso

Observe las reglas técnicas de seguridad para trabajar en instalaciones eléctricas, entre otras: 1. Desconectar 2. Asegurar contra la conexión de nuevo 3. Comprobar la ausencia de tensión en los dos polos 4. Puesta a tierra y cortocircuito 5. Asegurar y cubrir las piezas adyacentes conductoras de tensión.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea CEM 2014/30/UE.
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marca-pasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

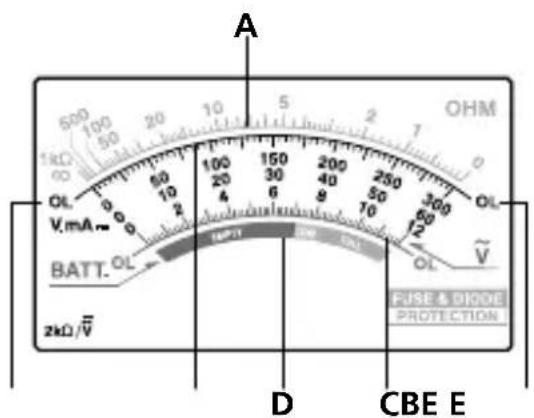

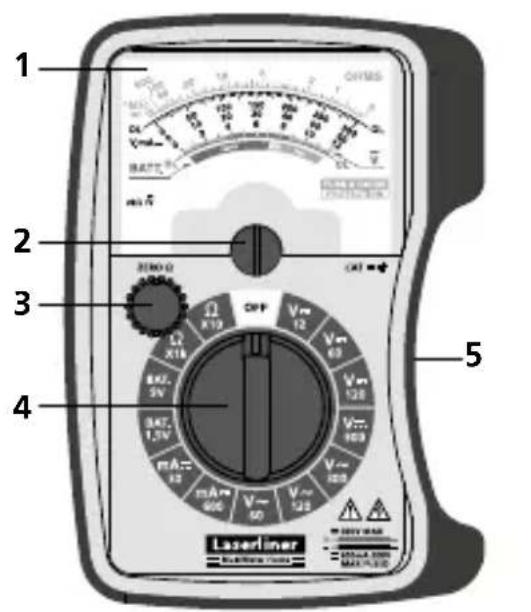

1 Escala analógica
2 Botón giratorio para ajustar el punto cero
3 Botón giratorio para ajustar el punto cero en mediciones de resistencia

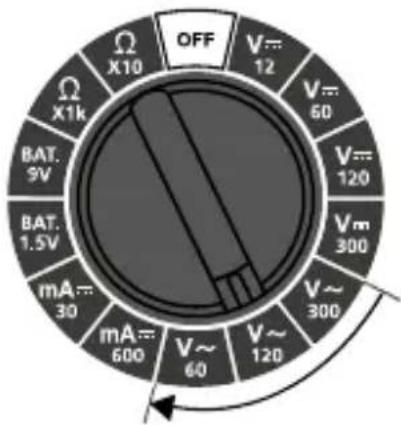

4 Selector de la función de medición
5 Soporte para las puntas de medición
6 Puntas de medición
7 Contactos de medición: rojo „+“, negro „-“
A Medición de resistencia („OHM“)
B Medición de tensión DC, Medición de corriente DC („V.mA—“)
C Medición de tensión AC („ ”)
D Medición de carga de pilas („BATT.“)
E OL: Open line / Overflow: circuito de medición no cerrado o rango de medición sobrepasado

Laserliner

Valor límite máximo

Función Valor límite máximo
V DC / V AC 300 V DC, 300 V AC
A DC 600 mA
Pilas 9 V

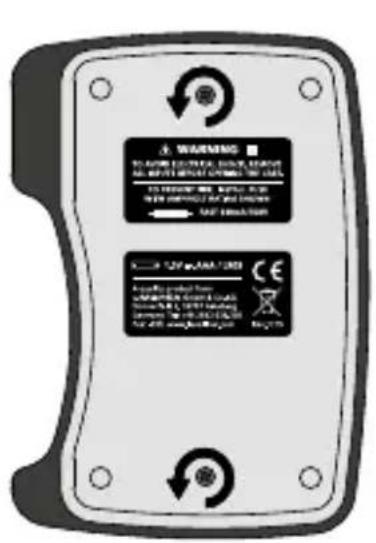

1 cambio de la pila y fusible

Para cambiar la batería o el fusible, en primer lugar, desconecte las puntas de medición de toda fuente de tensión. Afloje y retire todos los tornillos de la parte posterior y cambie la pila o el fusible defectuoso por otro del mismo tipo y especificación. No toque la placa de circuitos impresos verde. Mantenga esta placa siempre limpia de impurezas. Cierre y atornille la carcasa de nuevo cuidadosamente. No encienda el aparato con la tapa abierta.

Coloque la pila en el polo correcto.

1 1 x 1,5 V tipo AAA

2 F 630 mA / 300 V (∅ 5 mm x 20 mm)

Cambie el selector a la posición „Ω”. Mantenga las dos puntas de medición juntas y, con el botón giratorio (3), ajuste el indicador exactamente a „0“ en la escala OHM (A). Si esto no fuera posible habrá que cambiar la batería.

2. Indicaciones sobre la medición

Compruebe antes de cada medición si el indicador está exactamente en el „0“ de la escala V.mA== / (B / C). Si no es el caso, ajuste el indicador con el botón giratorio (2).

Si no se conoce por adelantado el valor de la magnitud a medir, ajuste el selector giratorio al rango de medición máximo.

Reduzca luego el rango de medición paso a paso hasta conseguir una resolución satisfactoria.

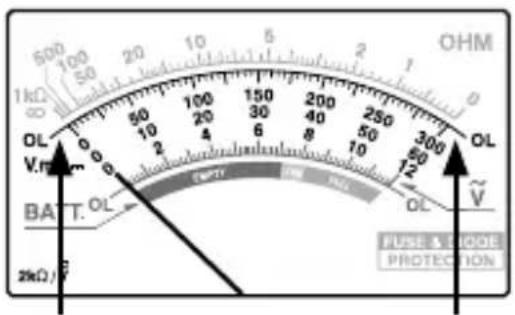

Si durante la medición el indicador se para a la izquierda del „0“, o en las mediciones de resistencia a la derecha del „0“, entonces las puntas de medición están cambiadas o está cortado el circuito de medición. Repita la medición con las puntas cambiadas.

Si durante la medición el indicador se para a la derecha del „300“ („60“ / „12“), o en las mediciones de resistencia a la izquierda de „1 kΩ“, está señalando que se ha sobre-pasado el rango de medición. Repita la medición con un rango mayor.

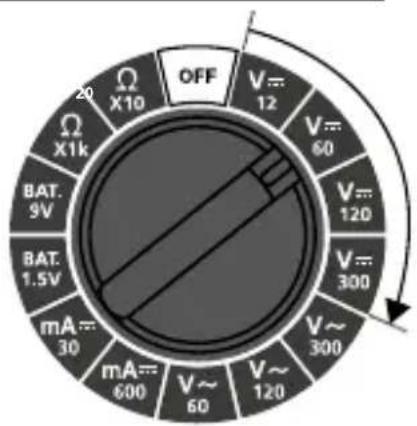

3 Medición de tensión DC

Para medir tensiones, ajuste el selector giratorio a la posición „V---“ con el rango de medición correspondiente (12 V - 300 V).

A continuación aplique los contactos de medición sobre el objeto a medir.

Lectura de la escala (B):

Rango de medición		Resultado Escala
12 V	0 - 12	x 1
60 V	0 - 60	x 1
120 V	0 - 12	x 10
300 V	0 - 300	x 1

Laserliner

4 Medición de tensión AC

Para medir tensiones, ajuste el selector giratorio a la posición „V\~” con el rango de medición correspondiente (60 V - 300 V).

A continuación aplique los contactos de medición sobre el objeto a medir.

Rango de medición		Resultado Escala
60 V	0 - 60	x 1
120 V	0 - 12	x 10
300 V	0 - 300	x 1

rojonegr

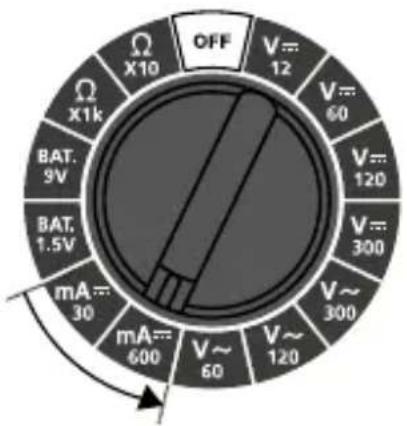

5 Medición de corriente DC

Para medir corrientes, ajuste el selector giratorio a la posición „mA==“ con el rango de medición correspondiente (30 mA / 600 mA).

Desconecte el circuito de corriente antes e conectar el aparato de medición. A continuación aplique los contactos de medición sobre el objeto a medir.

Lectura de la escala (B):

Rango de medición		Resultado
30 mA	0 - 300	: 10
600 mA	0 - 60	x 10

Desconecte de nuevo el circuito de corriente antes de separar el aparato de medición.

rojo negro

¡No está permitido medir corrientes superiores a 600 mA en el rango mA. En ese caso se activa el seguro automático del aparato (F 630 mA / 300 V, ∅ 5 mm x 20 mm).

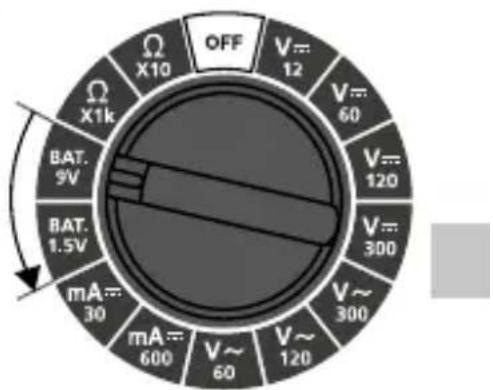

6BAT. Medición de carga de pilas

Para medir la carga de pilas, ajuste el selector giratorio a la posición „BAT.“ con el rango de medición correspondiente.

1,5 V pilas cilíndricas de AA, AAA, C, D 9,0 V pilas planas / bloque E

A continuación aplique los contactos de medición sobre la pila.

Escala de tres colores (D):

	Carga de la pilaColor
verde	Buena: la pila aún dispone de plena capacidad
naranja	Débil: la carga de la pila es débil y pronto tendrá que ser cambiada
rojo	Cambiar: la pila está vacía y debería ser cambiada

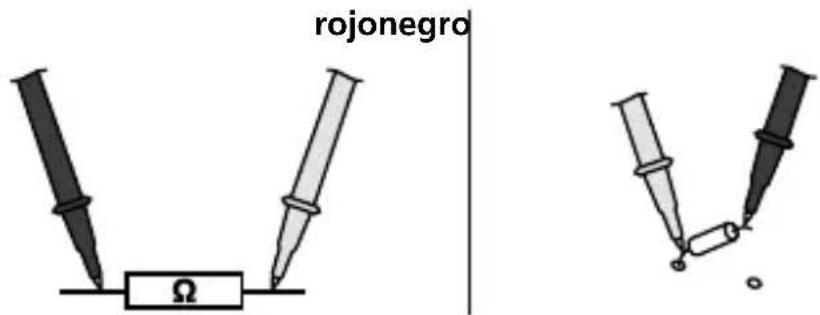

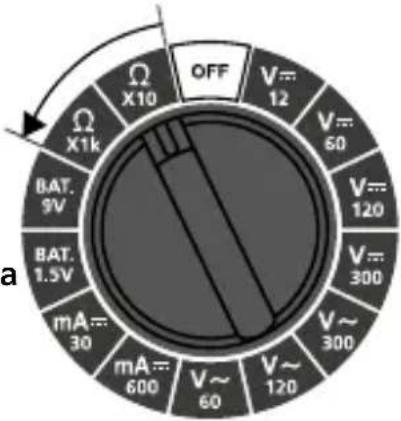

7 Medición de resistencia

Para medir resistencias, ajuste el selector giratorio a la posición „Ω” con el rango de medición correspondiente (X10Ω - X1kΩ).

Compruebe antes de cada medición si el indicador está exactamente en el „0“ de la escala OHM (A). Mantenga para ello las puntas de medición juntas y ajuste el indicador con el botón giratorio (3)

si es preciso.

A continuación aplique los contactos de medición sobre el objeto a medir.

Lectura de la escala (A):

Rango de medición		Resultado
X10Ω	0 Ω - 1 kΩ	x 10
X1kΩ	0 Ω - 1 kΩ	x 1000

scala

Laserliner

Las resistencias sólo pueden ser medidas correctamente por separado, por eso eventualmente habrá que separar los componentes de la conexión restante.

Para las mediciones de resistencia es muy importante que los puntos a medir no presenten suciedad, aceite, barniz soldable o impurezas similares pues podrían falsificar los resultados.

Sujeto a modificaciones técnicas. 17W50
Datos técnicos

Función Rango Precisión
Tensión de entrada máx.	300 V AC / DC
Tensión DC	12 V	± 5% / valor final
	60 V
	120 V
	300 V
Tensión AC	60 V	± 5% / valor final
	120 V
	300 V
Corriente DC	30 mA	± 5% / valor final
	600 mA
Pilas	1,5 V pilas cilíndricas de AA, AAA, C, D9,0 V pilas planas / bloque E
Resistencia	X10Ω	± 5% / valor final
	X1kΩ
	Tensión de prueba máx. 3,2 V
Sensibilidad de entrada	2kΩ * valor final de tensión/V(p. ej. 2kΩ * 300V/V = 600kΩ)
Seguro F 630 mA / 300 V	(∅ 5 x 20 mm)
Clase de protección	II, aislamiento doble
Sobretensión CAT III - 300 V
Grado de suciedad	2
Tipo de protección IP 20
Condiciones de trabajo	0°C ... 40°C, Humedad del aire máx.80% h.r., No condensante, Altitud detrabajo máx. 2000 m sobre el nivel delmar (nivel normal cero)
Condiciones de almacén	0°C ... 50°C,Humedad del aire máx. 80% h.r.
Alimentación	1 x 1,5 V tipo AAA
Medidas	82 x 116 x 25 mm
Peso (pila incluida)	166 g
Normas de control	EN61010-1, EN61010-2-030,EN61010-2-033, EN61326-1, EN61326-2-2

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en: http://laserliner.com/info?an=mumeho
