MultiMeterHome - Multimètre Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre analogique
Marque	Laserliner
Modèle	MultiMeterHome
Dimensions (L x l x H)	82 x 116 x 25 mm
Poids (avec pile)	166 g
Alimentation	1 pile 1,5 V type AAA
Affichage	Analogique à aiguille
Tension maximale mesurable (CC/CA)	300 V
Courant continu maximal	600 mA
Plages de tension CC	12 V, 60 V, 120 V, 300 V
Plages de tension CA	60 V, 120 V, 300 V
Plages de courant CC	30 mA, 600 mA
Plages de résistance	X10Ω (0-1 kΩ), X1kΩ (0-1 kΩ)
Test de piles	1,5 V (rondes) et 9 V (bloc)
Catégorie de surtension	CAT III 300 V
Classe de protection	II (double isolation)
Degré de protection	IP20
Fusible	F 630 mA / 300 V (∅5 x 20 mm)
Conditions de travail	0°C à 40°C, HR max 80% (sans condensation)
Conditions de stockage	0°C à 50°C, HR max 80%
Normes	EN61010-1, EN61010-2-030, EN61010-2-033, EN61326-1, EN61326-2-2
Entretien	Nettoyer avec un chiffon humide; retirer la pile avant stockage prolongé; stocker dans un endroit sec et propre.

FOIRE AUX QUESTIONS - MultiMeterHome Laserliner

Comment mesurer une tension continue ?

Réglez le commutateur rotatif sur la plage V--- appropriée (12 V à 300 V). Connectez les pointes de mesure (noire à la masse, rouge au potentiel) et lisez l'échelle B.

Comment mesurer une tension alternative ?

Réglez le commutateur rotatif sur la plage V~ appropriée (60 V à 300 V). Connectez les pointes de mesure et lisez l'échelle B.

Que faire si l'aiguille ne se met pas à zéro avant une mesure ?

Utilisez le bouton rotatif (2) pour ajuster le zéro sur l'échelle V.mA = ou le bouton (3) pour l'échelle OHM (en court-circuitant les pointes). Si l'ajustement est impossible, remplacez la pile.

Comment remplacer le fusible ?

Débranchez toutes les pointes de mesure. Ouvrez le boîtier en dévissant les vis au dos. Remplacez le fusible défectueux par un fusible F 630 mA / 300 V (∅5x20 mm). Refermez soigneusement.

Comment remplacer la pile ?

Débranchez les pointes de mesure. Ouvrez le boîtier. Remplacez la pile 1,5 V type AAA en respectant la polarité. Refermez le boîtier.

Quelles sont les précautions de sécurité à prendre ?

Ne pas dépasser 300 V en CAT III. Utiliser l'appareil uniquement dans les conditions météorologiques adaptées. Ne pas toucher les pointes de mesure nues. Vérifier l'absence de tension avant de changer de fonction.

Quelle est la signification de CAT III ?

CAT III (catégorie de surtension III) signifie que l'appareil est adapté aux mesures sur des installations fixes (tableaux électriques, disjoncteurs) avec une tension maximale de 300 V par rapport à la terre.

Puis-je mesurer des courants supérieurs à 600 mA ?

Non, le courant maximal mesurable est de 600 mA. Au-delà, le fusible interne se déclenche. Utilisez une pince ampèremétrique pour des courants plus élevés.

Comment interpréter le cadran pour le test de pile ?

Le cadran trois couleurs indique l'état de la pile : vert (bonne), orange (faible), rouge (à remplacer). Placez le commutateur sur BAT. et connectez les pointes aux bornes de la pile.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez la pile et le fusible. Si l'aiguille ne bouge pas, ajustez le zéro. Si le problème persiste, consultez le manuel ou contactez le support sur laserliner.com.

MODE D'EMPLOI MultiMeterHome Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Multimètre de mesure dans le domaine de la catégorie de surtension CAT III jusqu'à max. 300 V. Cet instrument de mesure permet de mesurer la tension continue et la tension alternative, le courant continu, le niveau de charge d'une pile et la résistance dans les plages spécifiques.

Symboles

Avertissement de la présence d'une tension électrique dangereuse : À cause de composants non protégés et sous tension à l'intérieur du boîtier, il peut y avoir un danger suffisant d'exposition des personnes au risque d'une décharge électrique.

Avertissement d'un endroit à risque

Classe de protection II : L'appareil de contrôle dispose d'une isolation renforcée ou double.

CAT III

Catégorie de surtension III : Moyen d'exploitation dans des installations fixes et pour les cas qui ont des exigences particulières au niveau de la fiabilité et de la disponibilité des moyens d'exploitation, par ex. des interrupteurs dans des installations fixes et des appareils pour l'utilisation industrielle avec un raccordement permanent à l'installation fixe.

Consignes de sécurité

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Des changements ou modifications sur l'appareil ne sont pas permis, sinon l'autorisation et la spécification de sécurité s'annulent.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Il convient d'être particulièrement prudent en cas de tensions supérieures à 24 V/CA rms ou 60 V/CC. Un contact des conducteurs électriques à ces tensions présente un risque de décharges électriques mortelles.

- Si l'instrument est recouvert d'humidité ou d'autres résidus conducteurs, il est interdit de travailler sous tension. À partir d'une tension de 24 V/CA rms ou 60 V/CC, il y a des risques plus élevés d'être exposé(e) à des décharges électriques mortelles en cas d'humidité.

- Nettoyer et sécher l'instrument avant toute utilisation.

- Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.

- Dans la catégorie des surtensions III (CÂT III), il est interdit de dépasser la tension de 300 V entre l'appareil de contrôle et la terre.

- S'assurer avant toute mesure que la zone à contrôler (par ex. la ligne), l'instrument de contrôle et les accessoires (par ex. la ligne de raccordement) utilisés sont en parfait état. Tester l'instrument aux sources de tension connues (par ex. une prise de 230 V pour le contrôle du courant alternatif ou à la batterie pour le contrôle du courant continu).

- Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

- Débrancher l'instrument de toutes les sources de courant et de tous les circuits de mesure avant d'ouvrir le couvercle afin de remplacer la/les pile(s) ou le(s) fusible(s). Ne pas mettre l'appareil en marche si le couvercle est ouvert.

- Veuillez tenir compte des mesures de sécurité fixées par les autorités locales ou nationales relatives à l'utilisation conforme de l'appareil et des équipements de protection éventuellement prescrits (p. ex. gants isolants).

- Ne toucher les pointes de mesure qu'au niveau des poignées. Ne pas toucher les contacts de mesure pendant la mesure.

- Faire attention à toujours choisir les raccords corrects et la position correcte du commutateur rotatif avec la plage de mesure adéquate pour la mesure à effectuer.

- Ne pas effectuer de mesures à proximité d'installations électriques dangereuses seul et ne les réaliser que sur avis d'un électricien spécialisé.

- Avant la mesure ou la vérification de diodes, de la résistance ou du niveau de charge de la pile, couper la tension du circuit électrique. De plus, retirer de l'échantillon les câbles de mesure de l'appareil avant tout changement du mode de fonctionnement.

- Faire attention à ce que tous les condensateurs à haute tension soient déchargés.

- Brancher toujours d'abord le câble de mesure noir avant le rouge pour la connexion à une tension. Procéder en sens inverse pour la déconnexion.

Remarque supplémentaire concernant l'utilisation

Respecter les règles de sécurité techniques concernant les opérations sur des installations électriques, notamment : 1. la mise hors tension, 2. la protection contre toute remise en marche, 3. la vérification d'absence de tension sur les deux pôles, 4. la mise à la terre et le court-circuitage, 5. la protection et le recouvrement des pièces sous tension voisines.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

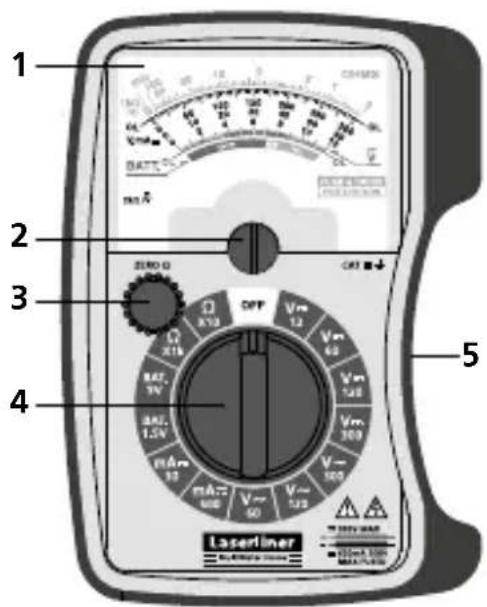

1 Échelle analogique 2 Bouton rotatif permettant de régler le point zéro 3 Bouton rotatif permettant de régler le point zéro pour les mesures de la résistance 4 Commutateur rotatif pour régler la fonction de mesure 5 Fixation pour les pointes de mesure

6 Pointes de mesure

7 Contacts de mesure : rouge « + », noir « - »

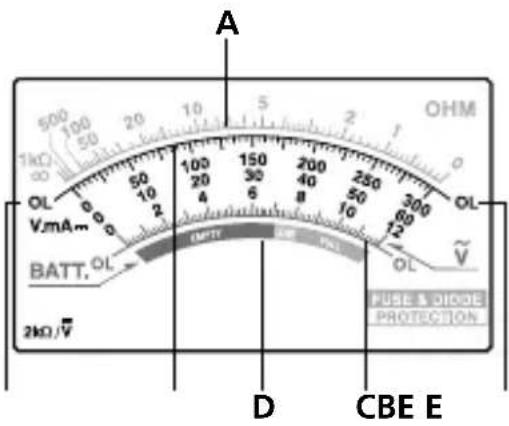

A Mesure de la résistance (« OHM »)

B Mesure de la tension CC, Mesure du courant CC (« V. mA = »)

C Mesure de la tension CA (« »)

D Mesure du niveau de charge de la pile (« BATT. »)

E OL: Open line / Overflow : cercle de mesure non fermé ou plage de mesure dépassée

Valeurs limites maximales

Fonction Valeurs limites maximales
V CC / V CA 300 V CC, 300 V CA
A CC 600 mA
Piles 9 V

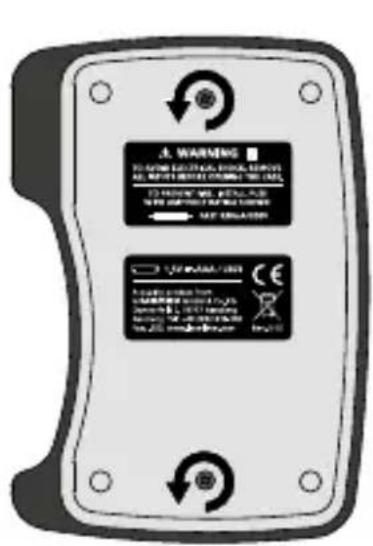

1 Emplacement de la pile / fusible

Pour remplacer la pile ou le fusible, déconnecter tout d'abord les pointes de mesure de tout type de source de tension.

Desserrer toutes les vis situées au dos de l'appareil, puis remplacer la pile ou le fusible défectueux par un fusible de type et de spécifications identiques. Ne pas toucher le circuit imprimé vert. Le protéger de plus des saletés. Fermer le boîtier et le revisser consciencieusement. Ne pas mettre l'appareil en marche si le couvercle est ouvert.

Veiller à ce que la polarité soit correcte.

1 Pile de 1,5 V du type AAA

2 F 630 mA / 300 V (∅ 5 mm x 20 mm)

Mettre le commutateur rotatif en position « Ω ». Maintenir les pointes de mesure l’une contre l’autre, puis ajuster exactement l’aiguille sur le « 0 » de l’échelle OHM (A) en utilisant le bouton rotatif (3). Si cela n’est pas possible, il faut remplacer la pile.

7. Remarques relatives à la mesure

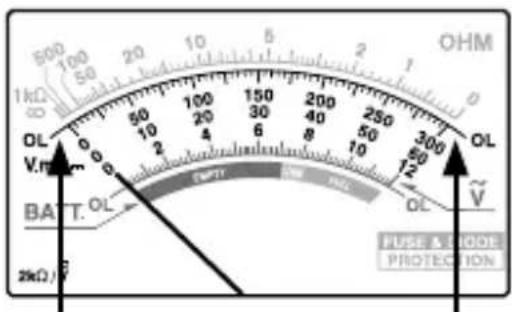

Contrôler avant toute mesure si l'aiguille est exactement sur « 0 » de l'échelle V. mA = /V(B / C). Si cela n'est pas le cas, ajuster l'aiguille en utilisant le bouton rotatif (2).

Si la valeur de l'unité de mesure n'est pas préalablement connue, régler le commutateur rotatif sur la plage de mesure maximale.

Réduire ensuite, pas à pas, la plage de mesure jusqu'à obtenir une résolution satisfaisante.

Si, pendant la mesure, l'aiguille reste à gauche de « 0 » ou, pendant la mesure de la résistance à droite de « 0 », les pointes de mesure ont été interverties ou le circuit de mesure est interrompu. Effectuer à nouveau la mesure en permutant les pointes de mesure. Si, pendant la mesure, l'aiguille reste à droite de « 300 » (« 60 » / « 12 ») ou, pendant la mesure de la résistance à gauche de « 1 kΩ », la plage de mesure est dépassée. Effectuer à nouveau la mesure en choisissant une plage de mesure plus élevée.

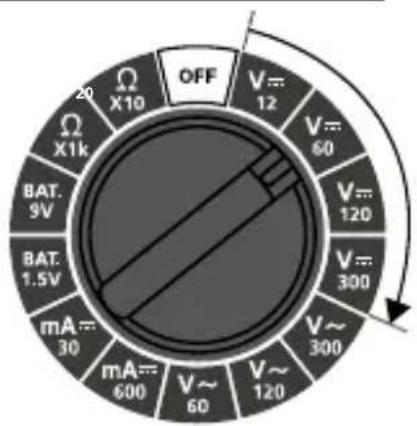

3 Mesure de la tension CC

Pour mesurer la tension, régler le commutateur rotatif sur « V--- » correspondant à la plage de mesure adéquate (12 V - 300 V).

Raccorder ensuite les contacts de mesure avec l'objet à mesurer.

Lecture de l'échelle (B):

Plage de mesure		RésultatÉ
12 V	0 - 12	x 1
60 V	0 - 60	x 1
120 V	0 - 12	x 10
300 V	0 - 300	x 1

chelle

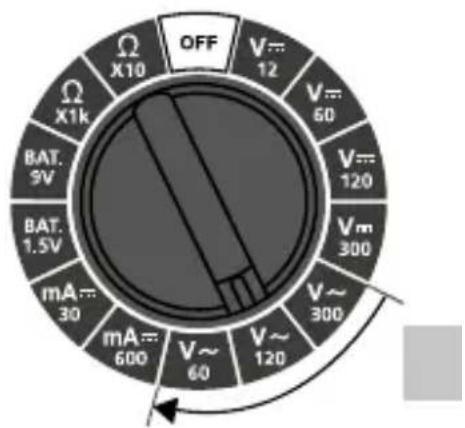

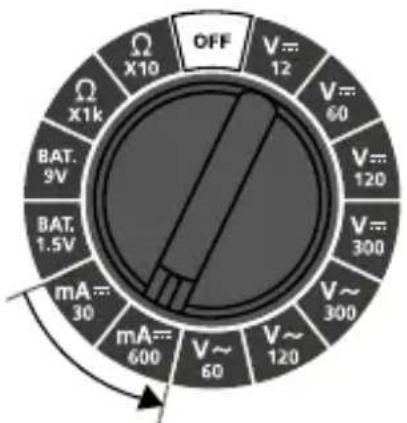

4 Mesure de la tension CA

Pour mesurer la tension, régler le commutateur rotatif sur « V\~ » correspondant à la plage de mesure adéquate (60 V - 300 V).

Raccorder ensuite les contacts de mesure avec l'objet à mesurer.

Plage de mesure		RésultatÉ
60 V	0 - 60	x 1
120 V	0 - 12	x 10
300 V	0 - 300	x 1

chelle rouge NOI

5 Mesure du courant CC

Pour mesurer le courant, régler le commutateur rotatif sur « mA » correspondant à la plage de mesure adéquate (30 mA / 600 mA).

Mettre le circuit du courant hors tension avant de brancher l'instrument de mesure. Raccorder ensuite les contacts de mesure avec l'objet à mesurer.

Lecture de l'échelle (b)

Plage de mesure		RésultatÉ
30 mA	0 - 300	: 10
600 mA	0 - 60	x 10

échelle noir rouge

Déconnecter à nouveau le circuit du courant avant de débrancher l'instrument de mesure.

Il est interdit de mesurer des courants supérieurs à 600 mA dans le domaine mA. Dans ce cas, le fusible automatique de l'instrument se déclenche (F 630 mA / 300 V, ∅ 5 mm x 20 mm).

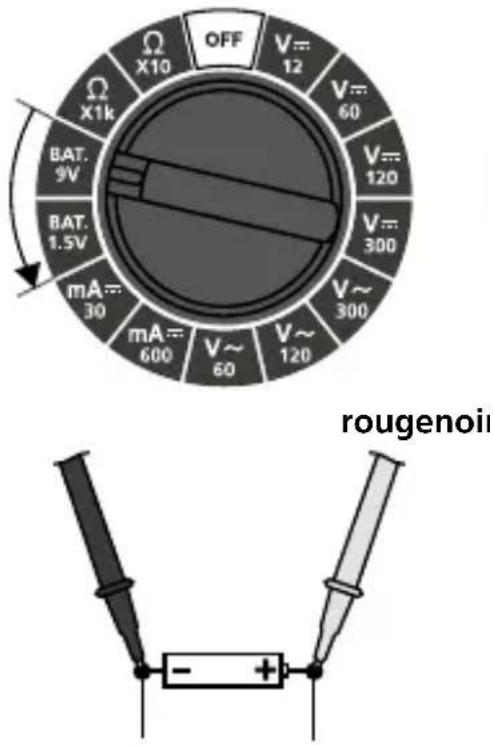

6BAT. mesure du niveau de charge de la pile

Pour mesurer le niveau de charge de la pile, régler le commutateur rotatif sur « BAT. » correspondant à la plage de mesure adéquate.

1,5 V piles rondes / AA, AAA, C, D 9,0 V piles plates / bloc E

Raccorder ensuite les contacts de mesure avec la pile.

Cadran trois couleurs à aiguille (D):

Couleur	Niveau de charge de la pile
vert	Bon : La pile est encore chargée complètement
orange	Faible : La pile est faiblement chargée et doit être bientôt remplacée
rouge	Remplacer : La pile est déchargée et doit être remplacée

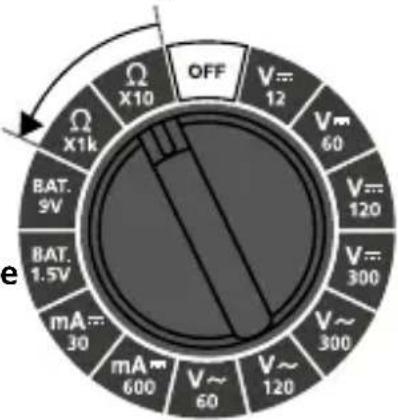

7 Mesure de la résistance

Pour mesurer la résistance, régler le commutateur rotatif sur « Ω » correspondant sur la plage de mesure adéquate (X10Ω - X1kΩ).

Contrôler avant toute mesure si l'aiguille est exactement sur « 0 » de l'échelle OHM (A). Pour cela, maintenir les pointes de mesure l'une contre l'autre, puis ajuster, le cas échéant, l'aiguille en utilisant le bouton rotatif (3).

Raccorder ensuite les contacts de mesure avec l'objet à mesurer.

Lecture de l'échelle (A):

Plage de mesure		RésultatÉ
X10Ω	0 Ω - 1 kΩ	x 10
X1kΩ	0 Ω - 1 kΩ	x 1000

chelle

rougenoir

Les résistances ne peuvent être mesurées correctement que séparément, c'est pourquoi il faut éventuellement débrancher les composants du reste du circuit.

Pour pouvoir effectuer les mesures de la résistance, il est nécessaire que les points de mesure soient exempts de saleté, d'huile, de vernis soudable ou d'autres saletés car cela pourrait sinon conduire à des résultats de mesure faussés.

Données techniques

Fonction Plage Précision
Tension à l'entrée max.	300 V CA / CC
Tension CC	12 V	± 5% / valeur finale
	60 V
	120 V
	300 V
Tension CA	60 V	± 5% / valeur finale
	120 V
	300 V
Courant CC	30 mA	± 5% / valeur finale
	600 mA
Piles	1,5 V piles rondes / AA, AAA, C, D9,0 V piles plates / bloc E
Résistance	X10Ω	± 5% / valeur finale
	X1kΩ
	Tension d'essai max. 3,2 V
Sensibilité d'entrée	2kΩ * valeur finale de la tension/V(p. ex. 2kΩ * 300V/V = 600kΩ)

Fusible F 630 mA / 300 V	(∅ 5 x 20 mm)
Catégorie de protection	II, isolation double
Surtension CAT III - 300 V
Degré d'encrassement	2
Type de protection IP 20
Conditions de travail	0°C ... 40°C, Humidité relative de l'air max. 80% RH, non condensante, Altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	0°C ... 50°C, Humidité relative de l'air max. 80% RH
Alimentation électrique	Pile de 1,5 V du type AAA
Dimensions	82 x 116 x 25 mm
Poids (pile inclus)	166 g
Normes d'essai	EN61010-1, EN61010-2-030, EN61010-2-033, EN61326-1, EN61326-2-2

Sous réserve de modifications techniques. 17W50

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=mumeho
