MultiMeterHome - Multimeter Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Analoges Multimeter
Marke	Laserliner
Modell	MultiMeterHome
Abmessungen (L x B x H)	82 x 116 x 25 mm
Gewicht (mit Batterie)	166 g
Stromversorgung	1 Batterie 1,5 V Typ AAA
Anzeige	Analog mit Zeiger
Maximale messbare Spannung (DC/AC)	300 V
Maximaler Gleichstrom	600 mA
Gleichspannungsbereiche	12 V, 60 V, 120 V, 300 V
Wechselspannungsbereiche	60 V, 120 V, 300 V
Gleichstrombereiche	30 mA, 600 mA
Widerstandsbereiche	X10Ω (0-1 kΩ), X1kΩ (0-1 kΩ)
Batterietest	1,5 V (Rundzellen) und 9 V (Block)
Überspannungskategorie	CAT III 300 V
Schutzklasse	II (doppelte Isolierung)
Schutzgrad	IP20
Sicherung	F 630 mA / 300 V (∅5 x 20 mm)
Arbeitsbedingungen	0°C bis 40°C, max. rel. Luftfeuchte 80% (nicht kondensierend)
Lagerbedingungen	0°C bis 50°C, max. rel. Luftfeuchte 80%
Normen	EN61010-1, EN61010-2-030, EN61010-2-033, EN61326-1, EN61326-2-2
Pflege	Mit einem feuchten Tuch reinigen; Batterie vor längerer Lagerung entfernen; an einem trockenen und sauberen Ort aufbewahren.

Häufig gestellte Fragen - MultiMeterHome Laserliner

Wie misst man eine Gleichspannung?

Stellen Sie den Drehschalter auf den entsprechenden V----Bereich (12 V bis 300 V). Schließen Sie die Messspitzen an (schwarz an Masse, rot an Potenzial) und lesen Sie die Skala B ab.

Wie misst man eine Wechselspannung?

Stellen Sie den Drehschalter auf den entsprechenden V~-Bereich (60 V bis 300 V). Schließen Sie die Messspitzen an und lesen Sie die Skala B ab.

Was tun, wenn sich der Zeiger vor einer Messung nicht auf Null stellt?

Verwenden Sie den Drehknopf (2) zum Nullabgleich auf der Skala V.mA = oder den Knopf (3) für die OHM-Skala (durch Kurzschließen der Spitzen). Wenn der Abgleich nicht möglich ist, ersetzen Sie die Batterie.

Wie tauscht man die Sicherung aus?

Trennen Sie alle Messspitzen. Öffnen Sie das Gehäuse, indem Sie die Schrauben auf der Rückseite lösen. Ersetzen Sie die defekte Sicherung durch eine Sicherung F 630 mA / 300 V (∅5x20 mm). Verschließen Sie das Gehäuse sorgfältig.

Wie tauscht man die Batterie aus?

Trennen Sie die Messspitzen. Öffnen Sie das Gehäuse. Ersetzen Sie die 1,5-V-Batterie Typ AAA unter Beachtung der Polarität. Schließen Sie das Gehäuse.

Welche Sicherheitsvorkehrungen sind zu treffen?

Überschreiten Sie nicht 300 V in CAT III. Verwenden Sie das Gerät nur bei geeigneten Wetterbedingungen. Berühren Sie keine blanken Messspitzen. Überprüfen Sie vor dem Funktionswechsel die Spannungsfreiheit.

Was bedeutet CAT III?

CAT III (Überspannungskategorie III) bedeutet, dass das Gerät für Messungen an festen Installationen (Verteiler, Leitungsschutzschalter) mit einer maximalen Spannung von 300 V gegen Erde geeignet ist.

Kann ich Ströme über 600 mA messen?

Nein, der maximal messbare Strom beträgt 600 mA. Darüber hinaus löst die interne Sicherung aus. Verwenden Sie eine Zangenamperemeter für höhere Ströme.

Wie ist das Zifferblatt beim Batterietest zu interpretieren?

Das dreifarbige Zifferblatt zeigt den Zustand der Batterie an: grün (gut), orange (schwach), rot (zu ersetzen). Stellen Sie den Schalter auf BAT. und schließen Sie die Spitzen an die Pole der Batterie an.

Was tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie die Batterie und die Sicherung. Wenn sich der Zeiger nicht bewegt, führen Sie den Nullabgleich durch. Wenn das Problem weiterhin besteht, lesen Sie im Handbuch nach oder wenden Sie sich an den Support unter laserliner.com.

BEDIENUNGSANLEITUNG MultiMeterHome Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Multimeter zur Messung im Bereich der Überspannungskategorie CAT III bis max. 300 V. Mit dem Messgerät können Gleich- und Wechselspannungsmessungen, Gleichstrommessungen, Batterieladezustandsmessungen und Widerstandsmessungen innerhalb der spezifizierten Bereiche durchgeführt werden.

Symbole

Warnung vor gefährlicher elektrischer Spannung: Durch ungeschützte, spannungsführende Bauteile im Gehäuseinneren kann eine ausreichende Gefahr ausgehen, Personen dem Risiko eines elektrischen Schlags auszusetzen.

Warnung vor einer Gefahrenstelle

Schutzklasse II: Das Prüfgerät verfügt über eine verstärkte oder doppelte Isolierung.

Überspannungskategorie III: Betriebsmittel in festen Installationen und für solche Fälle, in denen besondere Anforderungen an die Zuverlässigkeit und die Verfügbarkeit der Betriebsmittel gestellt werden, z.B. Schalter in festen Installationen und Geräte für industriellen Einsatz mit dauerndem Anschluss an die feste Installation.

Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Beim Umgang mit Spannungen größer 24 V/AC rms bzw. 60 V/DC ist besondere Vorsicht geboten. Beim Berühren der elektrischen Leiter besteht bei diesen Spannungen bereits eine lebensgefährliche Stromschlaggefahr.

- Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen benetzt, darf unter Spannung nicht gearbeitet werden. Ab einer Spannung von 24 V/AC rms bzw. 60 V/DC besteht durch die Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge.

- Reinigen und trocknen Sie das Gerät vor der Verwendung.

- Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.

- In der Überspannungskategorie III (CAT III - 300V) darf die Spannung von 300V zwischen Prüfgerät und Erde nicht überschritten werden.

- Vergewissern Sie sich vor jeder Messung, dass der zu prüfende Bereich (z.B. Leitung), das Prüfgerät und das verwendete Zubebör (z.B. Anschlussleitung) in einwandfreiem Zustand sind. Testen Sie das Gerät an bekannten Spannungsquellen (z.B. 230 V-Steckdose zur AC-Prüfung oder Autobatterie zur DC-Prüfung).

- Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

- Das Gerät muss vor dem Öffnen der Abdeckung, um die Batterie/n oder Sicherung/en zu wechseln, von allen Stromquellen und Messkreisen getrennt werden. Schalten Sie das Gerät mit geöffneter Abdeckung nicht ein.

- Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes und eventuell vorgeschriebene Sicherheitsausrüstungen (z.B. Elektriker-Handschuhe).

- Fassen Sie die Messpitzen nur an den Handgriffen an. Die Messkontakte dürfen während der Messung nicht berührt werden.

- Achten Sie darauf, dass immer die richtigen Anschlüsse und die richtige Drehschalterposition mit dem richtigen Messbereich für die jeweils anstehende Messung ausgewählt ist.

- Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen nicht alleine und nur nach Anweisung einer verantwortlichen Elektrofachkraft durch.

- Schalten Sie vor dem Messen bzw. Prüfen von Dioden, Widerstand oder Batterieladung die Spannung des Stromkreises ab. Achten Sie darauf, dass alle Hochspannungskondensatoren entladen sind. Dazu entfernen Sie die Messleitungen des Gerätes von dem Prüfling vor jedem Wechsel der Betriebsart.

- Achten Sie darauf, dass alle Hochspannungskondensatoren entladen sind.

- Verbinden Sie immer zuerst die schwarze Messleitung vor der roten beim Anklemmen an eine Spannung. Beim Abklemmen gehen Sie in umgekehrter Reihenfolge vor.

Laserliner

Zusatz-Hinweis zur Anwendung

Beachten Sie die technischen Sicherheitsregeln für das Arbeiten an elektrischen Anlagen, unter anderem: 1. Freischalten, 2. gegen Wiedereinschalten sichern, 3. Spannungsfreiheit zweipolig prüfen, 4. Erden und kurzschließen, 5. benachbarte spannungsführende Teile sichern und Abdecken.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

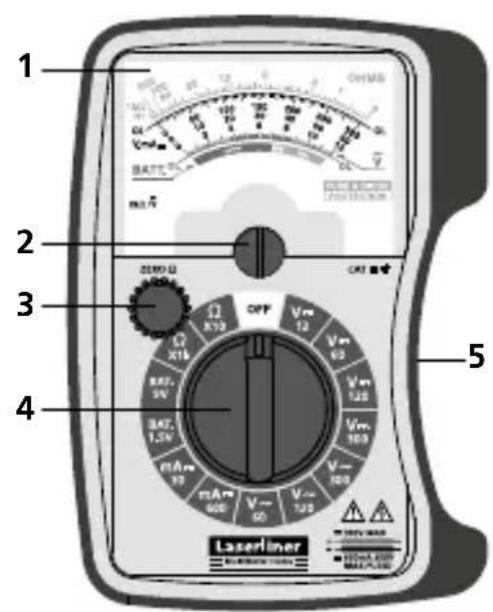

1 Analog-Skala
2 Drehknopf zur Einstellung des Nullpunktes
3 Drehknopf zur Einstellung des Nullpunktes bei Widerstandsmessungen

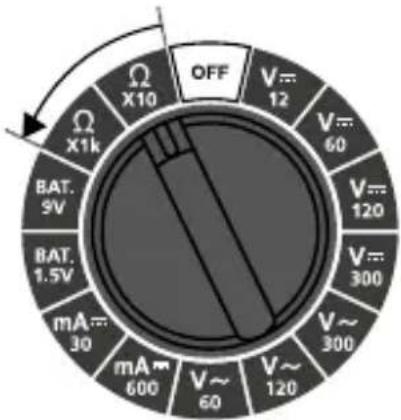

4 Drehschalter zur Einstellung der Messfunktion
5 Halterung für Messspitzen
6 Messspitzen

7 Messkontakte: rot „+“, schwarz „-“

A Widerstandsmessung („OHM“)

B Spannungsmessung DC, Strommessung DC („V.mA=“)

C Spannungsmessung AC („v“)

D Batterieladezustandsmessung („BATT.“)

E OL: Open line / Overflow: Messkreis nicht geschlossen bzw. Messbereich überschritten

Maximale Grenzwerte

Funktion Max. Grenzwerte
V DC / V AC 300 V DC, 300 V AC
A DC 600 mA
Batterien 9 V

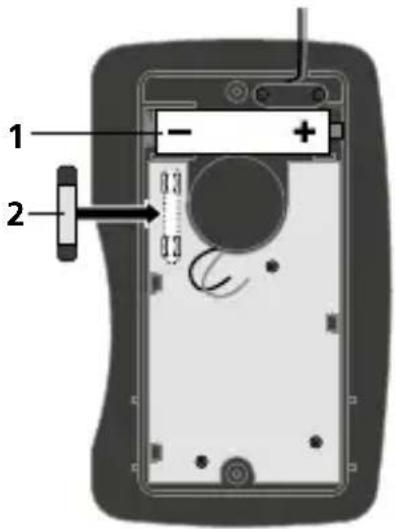

1.ustauschen der Batterie / Sicherung

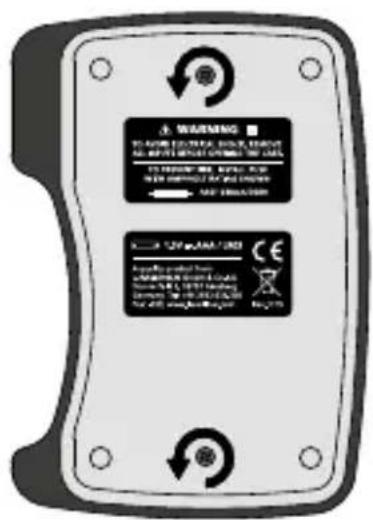

Zum Austauschen der Batterie bzw. Sicherung trennen Sie zuerst die Messspitzen von jeglicher Spannungsquelle. Lösen Sie alle Schrauben auf der Rückseite und tauschen Sie die Batterie bzw. die defekte Sicherung mit einer Sicherung der gleichen Bauweise und Spezifikation. Berühren Sie nicht die grüne Leiterplatte. Halten Sie diese zudem von Verunreinigungen frei. Schließen und verschrauben Sie das Gehäuse wieder sorgfältig. Schalten Sie das Gerät mit geöffneter Abdeckung nicht ein.

Auf korrekte Polarität achten.

1 1 x 1,5 V Typ AAA

2 F 630 mA / 300 V (∅ 5 mm x 20 mm)

Den Drehschalter auf die Position „Ω“ einstellen. Halten Sie die beiden Messpitzen aneinander und justieren den Zeiger mit dem Drehknopf (3) genau auf die „0“ der OHM-Skala (A). Ist dies nicht möglich, muss die Batterie ersetzt werden.

2inweise zur Messung

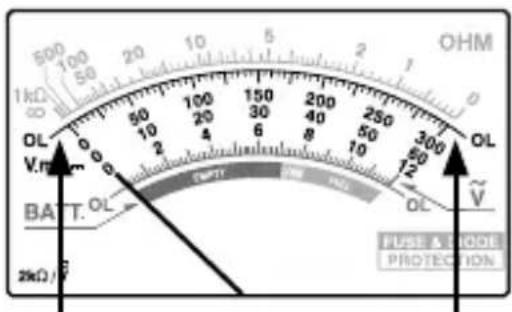

Prüfen Sie vor jeder Messung, ob der Zeiger genau auf der „0“ der V.mA= /V-Skala (B / C) steht. Ist dies nicht der Fall justieren Sie den Zeiger mit dem Drehknopf (2) nach.

Wenn der Wert der Messgröße im Voraus nicht bekannt ist, stellen Sie den Drehschalter auf den höchsten Messbereich. Reduzieren Sie danach Schritt für Schritt den Messbereich, bis eine zufrieden stellende Auflösung erzielt wird.

Bleibt der Zeiger während der Messung links von der „0“ bzw. bei Widerstandsmessungen rechts von der „0“ stehen, sind die Messspitzen vertauscht oder der Messkreis ist unterbrochen. Führen Sie die Messung erneut mit getauschten Messspitzen durch.

Bleibt der Zeiger während der Messung rechts von der „300“ („60“ / „12“) bzw. bei Widerstandsmessungen links von „1 kΩ“ stehen, ist der Messbereich überschritten. Führen Sie die Messung erneut mit erhöhtem Messbereich durch.

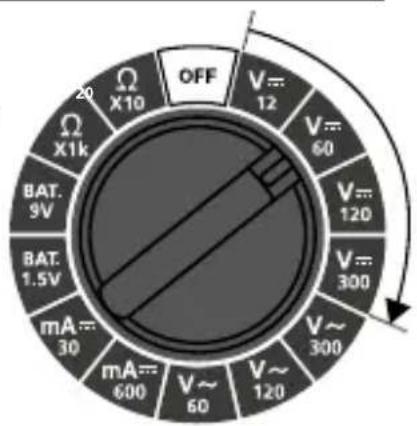

3 Spannungsmessung DC

Zur Spannungsmessung den Drehschalter auf die Position „V---“ mit dem entsprechenden Messbereich einstellen (12 V - 300 V).

Anschließend die Messkontakte mit dem Messobjekt verbinden.

Ablesen der Skala (B):

Mess-bereich		ErgebnisSkala
12 V	0 - 12	x 1
60 V	0 - 60	x 1
120 V	0 - 12	x 10
300 V	0 - 300	x 1

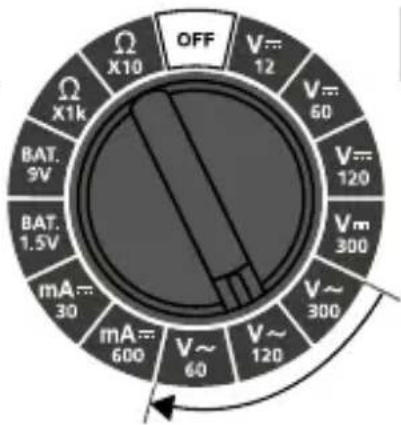

4 Spannungsmessung AC

Zur Spannungsmessung den Drehschalter auf die Position „V\~“ mit dem entsprechenden Messbereich einstellen (60 V - 300 V).

Anschließend die Messkontakte mit dem Messobjekt verbinden.

Mess-bereich	Skala	Ergebnis
60 V	0 - 60	x 1
120 V	0 - 12	x 10
300 V	0 - 300	x 1

schwarz rot

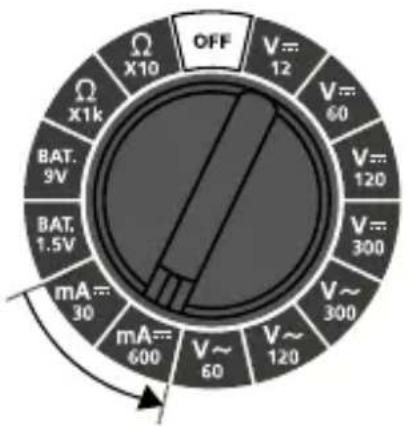

Zur Strommessung den Drehschalter auf die Position „mA=“ mit dem entsprechenden Messbereich einstellen (30 mA / 600 mA).

Den Stromkreislauf vor dem Anschließen des Messgerätes abschalten. Anschließend die Messkontakte mit dem Messobjekt verbinden.

Ablesen der Skala (B):

Mess-bereich		ErgebnisS
30 mA	0 - 300	: 10
600 mA	0 - 60	x 10

Den Stromkreislauf vor dem Trennen des Messgerätes erneut abschalten.

kala

schwarzrot

!

Es dürfen im Bereich mA keine Ströme über 600 mA gemessen werden. In diesem Fall löst die eingebaute Sicherung aus (F 630 mA / 300 V, ∅ 5 mm x 20 mm).

Laserliner

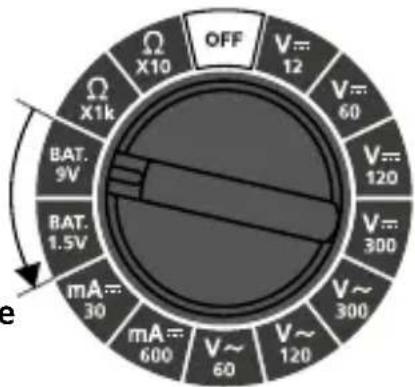

6BAT. Batterieladezustandsmessung

Zur Messung des Batterieladezustandes den Drehschalter auf die Position „BAT.“ mit dem entsprechenden Messbereich einstellen.

1,5 V Rundzellen / AA, AAA, C, D 9,0 V Flachzellen / E-Block

Anschließend die Messkontakte mit der Batterie verbinden.

3-farbige Anzeigeskala (D):

	BatterieladezustandFarbe
grün	Gut: Batterie ist noch voll gebrauchsfähig
orange	Schwach: Batterie ist schwach und muss bald ersetzt werden
rot	Ersetzen: Batterie ist leer und sollte ersetzt werden

schwarz rot

7 Widerstandsmessung

Zur Widerstandsmessung den Drehschalter auf die Position „Ω“ mit dem entsprechenden Messbereich einstellen (X10Ω - X1kΩ).

Prüfen Sie vor jeder Messung, ob der Zeiger genau auf der „0“ der OHM-Skala (A) steht. Halten Sie hierfür die beiden Messspitzen aneinander und justieren gegebenenfalls den Zeiger mit dem

Drehknopf (3) nach.

Anschließend die Messkontakte mit dem Messobjekt verbinden.

Ablesen der Skala (A):

Mess-bereich		ErgebnisSkala
X10Ω	0 Ω - 1 kΩ	x 10
X1kΩ	0 Ω - 1 kΩ	x 1000

schwarz rot

Widerstände können nur separat korrekt gemessen werden, deshalb müssen die Bauteile eventuell von der restlichen Schaltung getrennt werden.

Bei Widerstandsmessungen sollten die Messpunkte frei von Schmutz, Öl, Lötlack oder ähnlichen Verunreinigungen sein, da sonst verfälschte Messergebnisse auftreten können.

Technische Daten

Funktion Bereich Genauigkeit
Max. Eingangsspannung	300 V AC / DC
DC Spannung	12 V	± 5% / Endwert
	60 V
	120 V
	300 V
AC Spannung	60 V	± 5% / Endwert120 V
	300 V
DC Strom	30 mA	± 5% / Endwert
	600 mA
Batterien	1,5 V Rundzellen / AA, AAA, C, D9,0 V Flachzellen / E-Block
Widerstand	X10Ω	± 5% / Endwert
	X1kΩ
	Prüfspannung max. 3,2 V
Eingangsempfindlichkeit	2kΩ * Spannungs-Endwert/V(z.B. 2kΩ * 300V/V = 600kΩ)

Laserliner

Sicherung F 630 mA / 300 V (∅ 5 x 20 mm)
Schutzklasse II, doppelte Isolierung
Überspannung CAT III - 300 V
Verschmutzungsgrad 2
Schutzart IP 20
Arbeitsbedingungen	0°C ... 40°C, Luftfeuchtigkeit max. 80%rH,nicht kondensierend, Arbeitshöhe max.2000 m über NN (Normalnull)
Lagerbedingungen 0°C . .	50°C, Luftfeuchtigkeit max. 80%rH
Stromversorgung 1 x 1,5	V Typ AAA
Abmessungen 82 x 116 x	25 mm
Gewicht (inkl. Batterie) 166 g
Prüfnormen	EN61010-1, EN61010-2-030,EN61010-2-033, EN61326-1, EN61326-2-2

Technische Änderungen vorbehalten. 17W50

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=mumeho

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev17W50
