Tipo di prodotto	Multimetro analogico
Marca	Laserliner
Modello	MultiMeterHome
Dimensioni (L x l x H)	82 x 116 x 25 mm
Peso (con pila)	166 g
Alimentazione	1 pila 1,5 V tipo AAA
Display	Analogico ad ago
Tensione massima misurabile (CC/CA)	300 V
Corrente continua massima	600 mA
Portate di tensione CC	12 V, 60 V, 120 V, 300 V
Portate di tensione CA	60 V, 120 V, 300 V
Portate di corrente CC	30 mA, 600 mA
Portate di resistenza	X10Ω (0-1 kΩ), X1kΩ (0-1 kΩ)
Test pile	1,5 V (rotonde) e 9 V (a blocco)
Categoria di sovratensione	CAT III 300 V
Classe di protezione	II (doppio isolamento)
Grado di protezione	IP20
Fusibile	F 630 mA / 300 V (∅5 x 20 mm)
Condizioni di lavoro	0°C a 40°C, UR max 80% (senza condensa)
Condizioni di stoccaggio	0°C a 50°C, UR max 80%
Norme	EN61010-1, EN61010-2-030, EN61010-2-033, EN61326-1, EN61326-2-2
Manutenzione	Pulire con un panno umido; rimuovere la pila prima di uno stoccaggio prolungato; conservare in un luogo asciutto e pulito.

Domande frequenti - MultiMeterHome Laserliner

Come misurare una tensione continua?

Regolate il selettore rotativo sulla portata V--- appropriata (da 12 V a 300 V). Collegate i puntali di misura (nero a massa, rosso al potenziale) e leggete la scala B.

Come misurare una tensione alternata?

Regolate il selettore rotativo sulla portata V~ appropriata (da 60 V a 300 V). Collegate i puntali di misura e leggete la scala B.

Cosa fare se l'ago non si azzera prima di una misura?

Utilizzate il pomello rotante (2) per regolare lo zero sulla scala V.mA = o il pomello (3) per la scala OHM (cortocircuitando i puntali). Se la regolazione non è possibile, sostituite la pila.

Come sostituire il fusibile?

Scollegate tutti i puntali di misura. Aprite l'involucro svitando le viti sul retro. Sostituite il fusibile difettoso con un fusibile F 630 mA / 300 V (∅5x20 mm). Richiudete accuratamente.

Come sostituire la pila?

Scollegate i puntali di misura. Aprite l'involucro. Sostituite la pila 1,5 V tipo AAA rispettando la polarità. Richiudete l'involucro.

Quali sono le precauzioni di sicurezza da prendere?

Non superare 300 V in CAT III. Utilizzare l'apparecchio solo in condizioni meteorologiche adatte. Non toccare i puntali di misura esposti. Verificare l'assenza di tensione prima di cambiare funzione.

Qual è il significato di CAT III?

CAT III (categoria di sovratensione III) significa che l'apparecchio è adatto a misure su impianti fissi (quadri elettrici, interruttori) con una tensione massima di 300 V rispetto a terra.

Posso misurare correnti superiori a 600 mA?

No, la corrente massima misurabile è di 600 mA. Oltre, il fusibile interno si attiva. Utilizzate una pinza amperometrica per correnti più elevate.

Come interpretare il quadrante per il test della pila?

Il quadrante a tre colori indica lo stato della pila: verde (buona), arancio (debole), rosso (da sostituire). Posizionate il commutatore su BAT. e collegate i puntali ai morsetti della pila.

Cosa fare se l'apparecchio non funziona?

Verificate la pila e il fusibile. Se l'ago non si muove, regolate lo zero. Se il problema persiste, consultate il manuale o contattate il supporto su laserliner.com.

MANUALE UTENTE MultiMeterHome Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / uso

Multimetro per la misurazione nell'ambito della categoria di sovratensione classe III fino a max. 300 V. Con questo apparecchio di misurazione si possono effettuare misurazioni di tensioni continue e alternate, misurazioni di correnti continue, misurazioni della carica di batterie e misurazioni della resistenza all'interno di campi specifici.

Simboli

Simbolo di pericolo per tensioni elettriche: strutture non protette e sotto tensione all'interno dell'edificio potrebbero rappresentare un serio pericolo per le persone (rischio di una scosse elettriche).

Avviso di luogo pericoloso

Classe di protezione II: l'apparecchio è dotato di un isolamento doppio e rafforzato.

CAT III

Categoria di sovratensione III: mezzi di esercizio in installazioni fisse e nei casi in cui sono richiesti requisiti particolari di affidabilità e disponibilità degli stessi, p.e. interruttori in installazioni fisse e apparecchi per impiego industriale con attacco continuo all'installazione fissa.

Indicazioni di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.

• Fare particolare attenzione quando si lavora in presenza di tensioni superiori a 24 V/AC rms e 60 V/DC, perché il rischio di scosse elettriche letali sussiste anche al solo contatto con i conduttori elettrici.

• Se sull'apparecchio dovessero essere presenti umidità o altri residui conduttivi, non lo si deve utilizzare sotto tensione. Con tensioni superiori a > 24 V/AC rms o 60 V/DC aumenta il rischio di scosse elettriche letali dovute all'umidità.

• Pulire e asciugare l'apparecchio prima di utilizzarlo.
• In caso di impiego in esterni, assicurarsi che l'apparecchio venga utilizzato solo con le corrette condizioni atmosferiche e osservando le relative misure di protezione.
• Nella categoria di sovratensione III (CAT III) non deve essere superata la tensione di 300 V tra apparecchio di verifica e massa.
• Prima di qualsiasi misurazione assicurarsi che l'area da controllare (p.e. la linea), l'apparecchio e gli accessori utilizzati (p.e. linea di collegamento) siano in perfetto stato. Controllare l'apparecchio su sorgenti di tensione conosciute (p.e. prese da 230 V per il controllo della corrente alternata o la batteria della macchina per la verifica della corrente continua).
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Prima di aprire il coperchio per rimuovere la batteria/le batterie o il fusibile/i fusibili, scollegare l'apparecchio da qualsiasi fonte di corrente e circuito di misura. Non accendere l'apparecchio con la copertura aperta.
• Attenersi alle misure di sicurezza stabilite dagli enti locali ovvero nazionali relative al corretto utilizzo dell'apparecchio ed eventuali dispositivi di sicurezza prescritti (per es. guanti da elettricista).
• Afferrare le punte di misura solo dai manici. I contatti di misura non devono essere toccati durante la misurazione.
• Fare attenzione a scegliere sempre il collegamento giusto e la posizione corretta del selettore con il campo di misurazione giusto per le rispettive misurazioni da eseguire.
• Nelle vicinanze di impianti elettrici eseguire interventi non da soli e soltanto attenendosi alle istruzioni di un elettricista specializzato.
• Prima di misurare o verificare diodi, la resistenza o la carica di batterie, disattivare la tensione del circuito elettrico. Assicurarsi che tutti i condensatori per l'alta tensione siano scarichi. A tale scopo, prima di ogni cambio del tipo di funzionamento rimuovere le linee di misura dell'apparecchio dal dispositivo sotto prova.
• Assicurarsi che tutti i condensatori per l'alta tensione siano scarichi.
• Quando si effettua il collegamento alla tensione, collegare sempre prima la linea di misura nera, poi quella rossa. Quando si disconnette procedere nell'ordine inverso.

Laserliner

Ulteriori note per l'impiego

Osservare le norme di sicurezza per gli interventi su impianti elettrici, tra cui: 1. Isolamento, 2. Protezione da riattivazione, 3. Verifica dell'assenza di tensione su due poli, 4. Messa in sicurezza e in cortocircuito, 5. Messa in sicurezza e copertura di elementi sotto tensione vicini.

Indicazioni di sicurezza

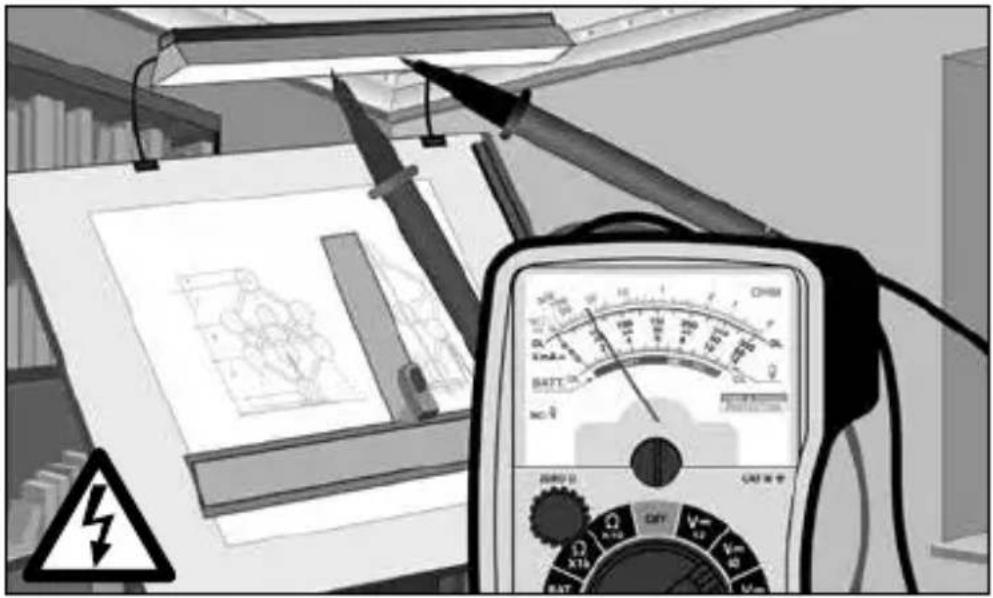

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

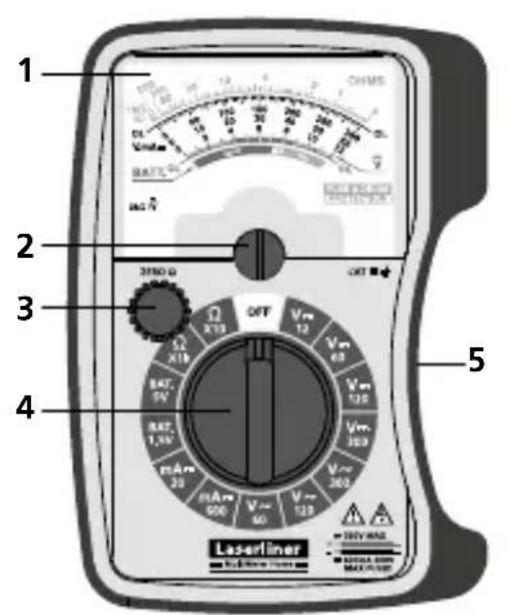

1 Scala analogica
2 Manopola per la regolazione del punto zero
3 Manopola per la regolazione del punto zero per le misurazioni della resistenza
4 Selettore per l'impostazione della funzione di misura
5 Supporto per puntali
6 Puntali di misura

7 Contatti di misurazione: rosso "+" nero "-"

A Misurazione della resistenza ("OHM")
B Misurazione della tensione DC, misurazione della corrente DC ("V.mAm")
C Misurazione della tensione AC ("\\")

D Misurazione della carica della batteria ("BATT.")

E OL: linea aperta/offerflow: circuito di misurazione non chiuso ovvero campo di misura superato

Valori di misura massimi

Funzione Valori di misura massimi
V DC / V AC 300 V DC, 300 V AC
A DC 600 mA
Batterie 9 V

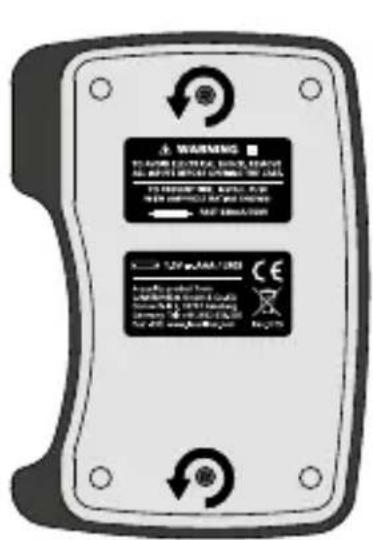

1 ostituzione della batteria / fusibile

Per sostituire la batteria ovvero il fusibile, rimuovere innanzitutto le punte di misura da qualsiasi fonte di tensione. Rimuovere tutte le viti sul retro e sostituire la batteria ovvero il fusibile difettoso con uno dello stesso tipo e con le stesse specifiche. Non toccare il circuito stampato verde. Tenerlo libero da impurità. Richiudere l'involucro con le viti. Non accendere l'apparecchio con la copertura aperta.

Fare attenzione alla corretta polarità.

1 1 batteria AAA da 1,5 V
2 F 630 mA / 300 V (∅ 5 mm x 20 mm)

Ruotare il selettore in posizione "Ω". Fare toccare le due punte di misura e regolare l'indicatore con la manopola (3) esattamente sullo "0" della scala OHM (A). Se non è possibile, la batteria va sostituita.

Laserliner

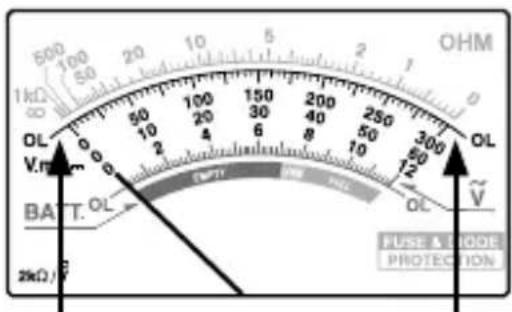

2. Indicazioni per la misurazione

Prima di ogni misurazione verificare che l'indicatore sia esattamente sullo "0" della scala V.mA= / (B / C). Se necessario, regolare l'indicatore con la manopola (2).

Se il valore della grandezza di misura non è noto a priori, impostare il selettore sul campo di misura più alto. Quindi ridurre progressivamente il campo di misura fino a raggiungere una risoluzione soddisfacente.

Se durante la misurazione l'indicatore rimane a sinistra di "0" ovvero le misurazioni della resistenza a destra di "0", le punte di misura sono invertite oppure il circuito di misurazione è interrotto. Eseguire nuovamente la misurazione dopo aver invertito le punte di misura. Se durante la misurazione l'indicatore rimane a sinistra di "300" ("60"/"12") ovvero le misurazioni della resistenza a destra di "1 kΩ", il campo di misura è stato superato. Eseguire nuovamente la misurazione con un campo di misura maggiore.

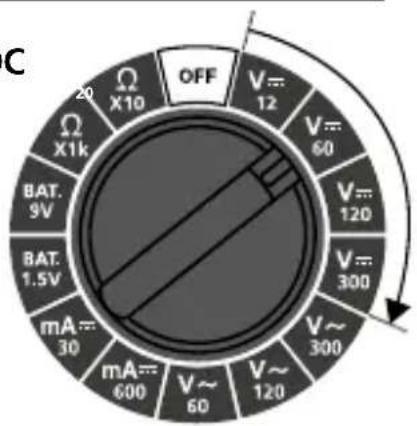

3 V= Misurazione della tensione DC

Per la misurazione della tensione impostare il selettore in posizione "V---" con il rispettivo campo di misura (12 V - 300 V).

Infine collegare i contatti di misurazione con l'oggetto di misurazione.

Lettura della scala (B):

Campo di misura	Scala Risultato
12 V	0 - 12	x 1
60 V	0 - 60	x 1
120 V	0 - 12	x 10
300 V	0 - 300	x 1

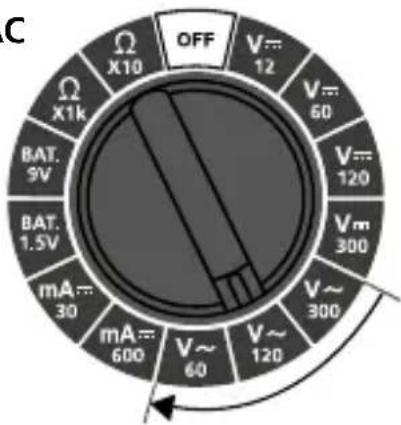

4 V\~ Misurazione della tensione AC

Per la misurazione della tensione impostare il selettore in posizione "V\~" con il rispettivo campo di misura (60 V - 300 V).

Infine collegare i contatti di misurazione con l'oggetto di misurazione.

Lettura della scala (C):

Campo di misura		RisultatoScala
60 V	0 - 60	x 1
120 V	0 - 12	x 10
300 V	0 - 300	x 1

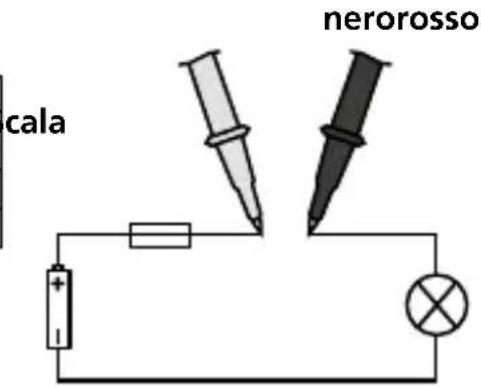

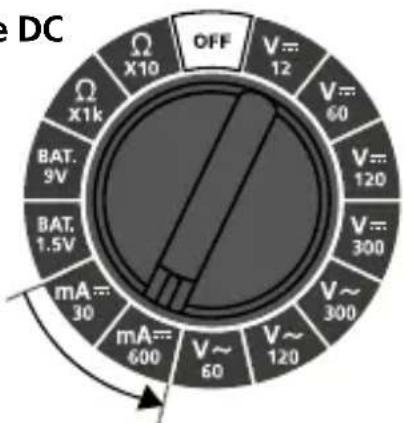

5 mA= Misurazione della corrente DC

Per la misurazione della corrente impostare il selettore in posizione "mA==" con il rispettivo campo di misura (30 mA / 600 mA).

Spegnere il circuito prima di collegare l'apparecchio di misurazione. Infine collegare i contatti di misurazione con l'oggetto di misurazione.

Lettura della scala (B):

Campo di misura		RisultatoS
30 mA	0 - 300	: 10
600 mA	0 - 60	x 10

Spegnere nuovamente il circuito prima di scollegare l'apparecchio di misurazione.

!

Nel campo mA non si devono misurare correnti superiori a 600 mA. In tal caso la sicura spegne automaticamente l'apparecchio (F 630 mA / 300 V, ∅ 5 mm x 20 mm).

Laserliner

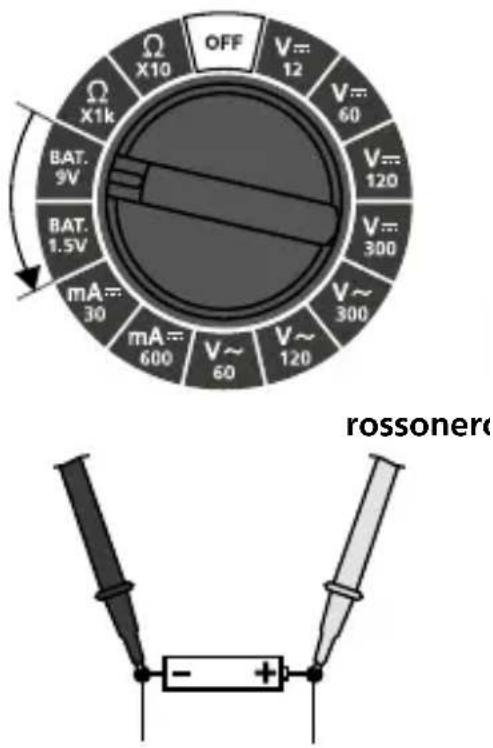

6 BAT. Misurazione della carica della batteria

Per la misurazione della carica della batteria impostare il selettore sulla posizione "BAT." con il rispettivo campo di misura.

Batterie stilo da 1,5 V / AA, AAA, C, D Batterie piatte da 9,0 V / a blocco

Collegare quindi i contatti di misura con il batteria.

Scala di indicazione a 3 colori (D):

Colore Carica della batteria
verde	Buona: la batteria è ancora carica e completamente utilizzabile
aran-cione	Scarsa: la carica della batteria è scarsa e deve essere sostituita tra poco
rosso	Sostituire: la batteria è scarica e deve essere sostituita

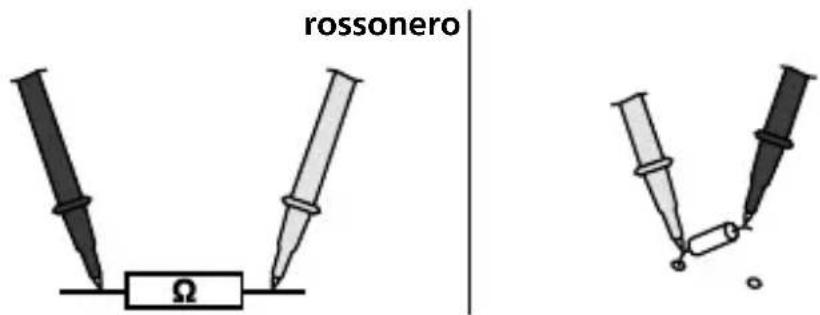

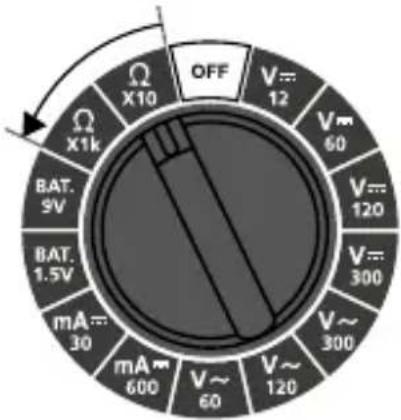

7 Misurazione della resistenza

Per la misurazione della resistenza impostare il selettore in posizione "Ω" con il rispettivo campo di misura (X10Ω - X1kΩ).

Prima di ogni misurazione verificare che l'indicatore sia esattamente sullo "0" della scala OHM (A). Fare toccare le due punte di misura e regolare eventualmente l'indicatore con la manopola (3).

Infine collegare i contatti di misurazione con l'oggetto di misurazione.

Lettura della scala (A):

Campo di misura		Risultato Scala
X10Ω	0 Ω - 1 kΩ	x 10
X1kΩ	0 Ω - 1 kΩ	x 1000

Le resistenze possono essere misurate solo separatamente, per ciò gli elementi costruttivi devono eventualmente essere rimossi dal resto del circuito.

Per la misurazione di resistenze, i punti di misura devono essere privi di sporcizia, olio, liquido per saldature o simili impurità, perché altrimenti si potrebbero ottenere risultati di misurazione sfalsati.

Dati tecnici

Funzione Campo Precisione
Tensione d'ingresso max.	300 V AC / DC
Tensione DC	12 V	± 5% / valore finale
	60 V
	120 V
	300 V
Tensione AC	60 V	± 5% / valore finale
	120 V
	300 V
Corrente DC	30 mA	± 5% / valore finale
	600 mA
Batterie	batterie stilo da 1,5 V / AA, AAA, C, D batterie piatte da 9,0 V / a blocco
Resistenza	X10Ω	± 5% / valore finale
	X1kΩ
	Tensione di prova max. 3,2 V
Sensibilità ingresso	2kΩ * valore finale di tensione/V (per es. 2kΩ * 300V/V = 600kΩ)

Laserliner

Fusibile F 630 mA / 300 V	(∅ 5 x 20 mm)
Classe di protezione	II, doppio isolamento
Sovratensione CAT III - 300 V
Grado di inquinamento	2
Tipo di protezione IP 20
Condizioni di lavoro	0°C ... 40°C, umidità dell'aria max. 80%rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	0°C ... 50°C, umidità dell'aria max. 80%rH
Alimentazione elettrica	1 batteria AAA da 1,5 V
Dimensioni	82 x 116 x 25 mm
Peso (con batteria)	166 g
Norme di prova	EN61010-1, EN61010-2-030, EN61010-2-033, EN61326-1, EN61326-2-2

Fatto salvo modifiche tecniche. 17W50

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento pro-lungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.
