Produkttyp	Datenlogger-Temperatur- und Feuchtigkeitsmessgerät
Marke	Laserliner
Modell	ClimaData Stick
Abmessungen (L x B x H)	101 x 25 x 23 mm
Gewicht	42 g (mit Batterie und Wandhalterung)
Stromversorgung	1 Lithiumbatterie 3,6 V Typ 1/2 AA (14250)
Batterielebensdauer	Ca. 1 Jahr
Temperaturmessbereich	-40°C bis 70°C
Temperaturgenauigkeit	±1°C (-10°C bis 40°C), ±2°C sonst
Feuchtigkeitsmessbereich	0% bis 100% RH
Feuchtigkeitsgenauigkeit	±3% (40-60% RH), ±3,5% (20-40%, 60-80%), ±5% (0-20%, 80-100%)
Auflösung	0,1% RH, 0,1°C, 0,1°F
Speicherkapazität	20 010 Werte
Messintervall	2 s bis 24 h
Schnittstelle	USB
Software	Windows XP/Vista/7/8/10, 32/64 Bit
Funktionen	Echtzeit- und Langzeitmessung, Alarm, Aufzeichnung
Anzeige	LED (Aufzeichnungs- und Alarmanzeige)
Mitgeliefertes Zubehör	Schutzkappe, Wandhalterung, Software-CD
Wartung	Reinigung mit einem leicht feuchten Tuch; Lösungs- und Scheuermittel vermeiden
Sicherheit	Bestimmungsgemäße Verwendung, Gerät nicht modifizieren, mechanische Stöße und extreme Temperaturen vermeiden
Betriebsbedingungen	-40°C bis 70°C, ohne Kondensation, max. Höhe 2000 m
Lagerbedingungen	-40°C bis 70°C, max. Feuchtigkeit 80% RH

Häufig gestellte Fragen - ClimaData Stick Laserliner

Wie wird die Batterie eingesetzt?

Öffnen Sie das Batteriefach und legen Sie eine Lithiumbatterie 3,6 V Typ 1/2 AA (14250) unter Beachtung der Polarität ein. Die LED (2) blinkt alle 10 Sekunden grün, wenn das Gerät aufzeichnet.

Wie starte ich eine Aufzeichnung?

Konfigurieren Sie die Aufzeichnung über die PC-Software. Im Startmodus Manuell drücken Sie kurz die Taste (5). Im Modus Direkt startet die Aufzeichnung sofort nach dem Speichern der Konfiguration.

Wie konfiguriere ich den Alarm?

Aktivieren Sie im Konfigurationsmenü der Software den Alarm für Temperatur und/oder Feuchtigkeit. Legen Sie die oberen und unteren Schwellenwerte fest. Die LED (3) blinkt je nach Überschreitung gelb oder rot.

Wie übertrage ich Daten auf den PC?

Verbinden Sie den ClimaData Stick über die USB-Schnittstelle mit dem PC. Starten Sie die Software und nutzen Sie die Funktion Herunterladen, um die aufgezeichneten Daten abzurufen.

Was tun, wenn die LED nicht blinkt?

Überprüfen Sie den Batteriezustand. Wenn keine LED blinkt oder LED (2) alle 60 Sekunden rot blinkt, ist die Batterie schwach. Ersetzen Sie sie durch eine neue.

Wie genau ist die Messung?

Temperatur: ±1°C von -10°C bis 40°C, ±2°C sonst. Feuchtigkeit: ±3% von 40% bis 60% RH, ±3,5% von 20% bis 40% und 60% bis 80% RH, ±5% sonst.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch. Keine Reinigungs-, Scheuer- oder Lösungsmittel verwenden. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

Kann ich das Gerät im Freien verwenden?

Ja, unter den Betriebsbedingungen: von -40°C bis 70°C, ohne Kondensation. Vermeiden Sie längere Exposition gegenüber Regen oder übermäßiger Feuchtigkeit.

Was bedeutet das Blinken der LED?

LED (2) grün: Aufzeichnung läuft. LED (3) gelb: Temperatur außerhalb des Grenzwerts, rot: Feuchtigkeit außerhalb des Grenzwerts. Die Blinkfrequenz zeigt oberen oder unteren Grenzwert an.

Wie setze ich das Gerät zurück?

Klicken Sie in der Software im Menü Konfiguration auf Werkseinstellungen wiederherstellen. Achtung: Dadurch werden alle aufgezeichneten Daten gelöscht.

BEDIENUNGSANLEITUNG ClimaData Stick Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Das vorliegende Messgerät dient zur Langzeit- und Echtzeitmessung der Umgebungstemperatur sowie Luftfeuchte. Die Messwerte werden intern gespeichert und können durch Anschluss des Messgerätes an einen PC über USB ausgelesen werden. Die Konfiguration der Messparameter, Vorbereitung einer neuen Messung sowie die anschließende Auswertung der Daten, erfolgt an einem PC mit Hilfe der mitgelieferten Software.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

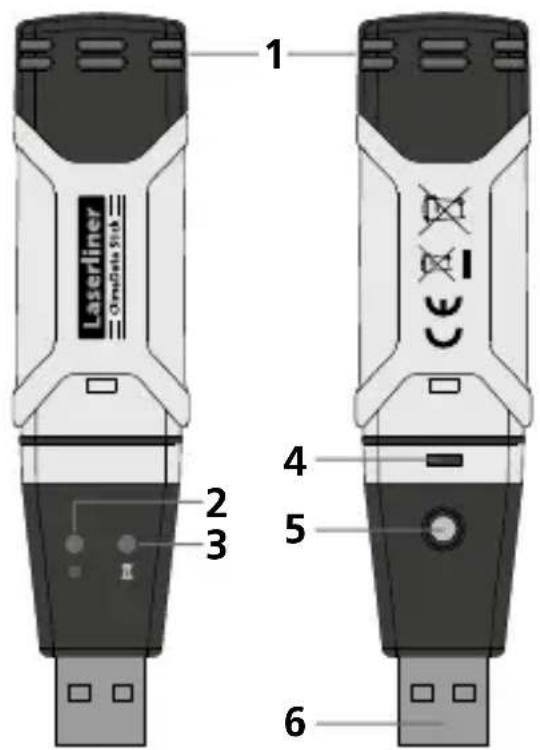

1 Sensor
2 Messwertaufzeichnung aktiv

3 Alarm-Funktion
4 Batteriefach
5 Starten der Messwertaufzeichnung
6 USB-Schnittstelle
7 Schutzkappe
8 Wandhalterung

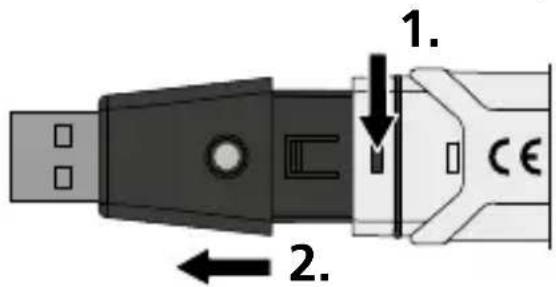

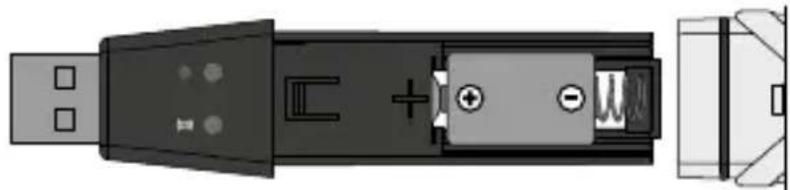

1 Batterie einlegen

Das Batteriefach öffnen und die Batterie gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

Die Batterieladung ist gering, wenn trotz aktiviter Messwertaufzeichnung keine LED blinkt oder die LED (2) alle 60 Sekunden rot blinkt.

2 Software-Installation / Inbetriebnahme

Legen Sie die mitgelieferte CD in das Laufwerk ein und folgen der Installationsroutine. Beenden Sie nach erfolgreicher Installation das Installationsprogramm.

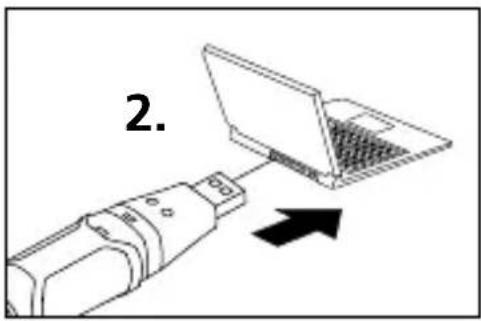

Schließen Sie nun das Gerät an einen freien USB-Port Ihres Computers an und starten Sie die Applikation.

Die Software steht nur in englischer Sprache zur Verfügung.

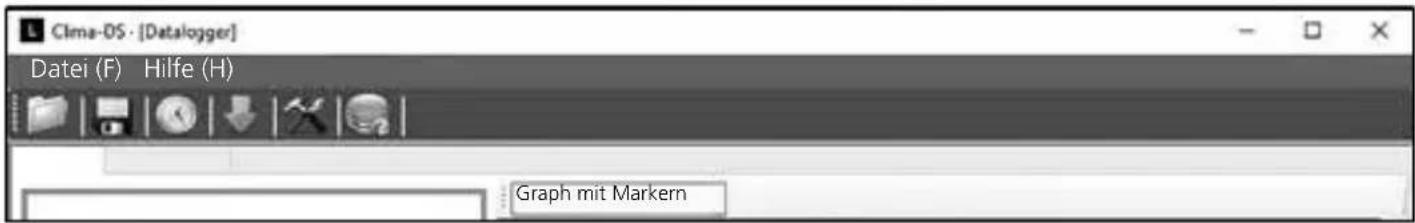

3 Benutzeroberfläche

Öffnen

Gespeicherte Dateien öffnen

Speichern

Speichert die aufgezeichneten Daten auf der Festplatte

Startet eine Echtzeitmessung bei angeschlossenem Gerät

Download

Herunterladen der aufgezeichneten Daten

Setup

Messspezifische Einstellungen vornehmen

HilfefunktionEchtzeitmessung

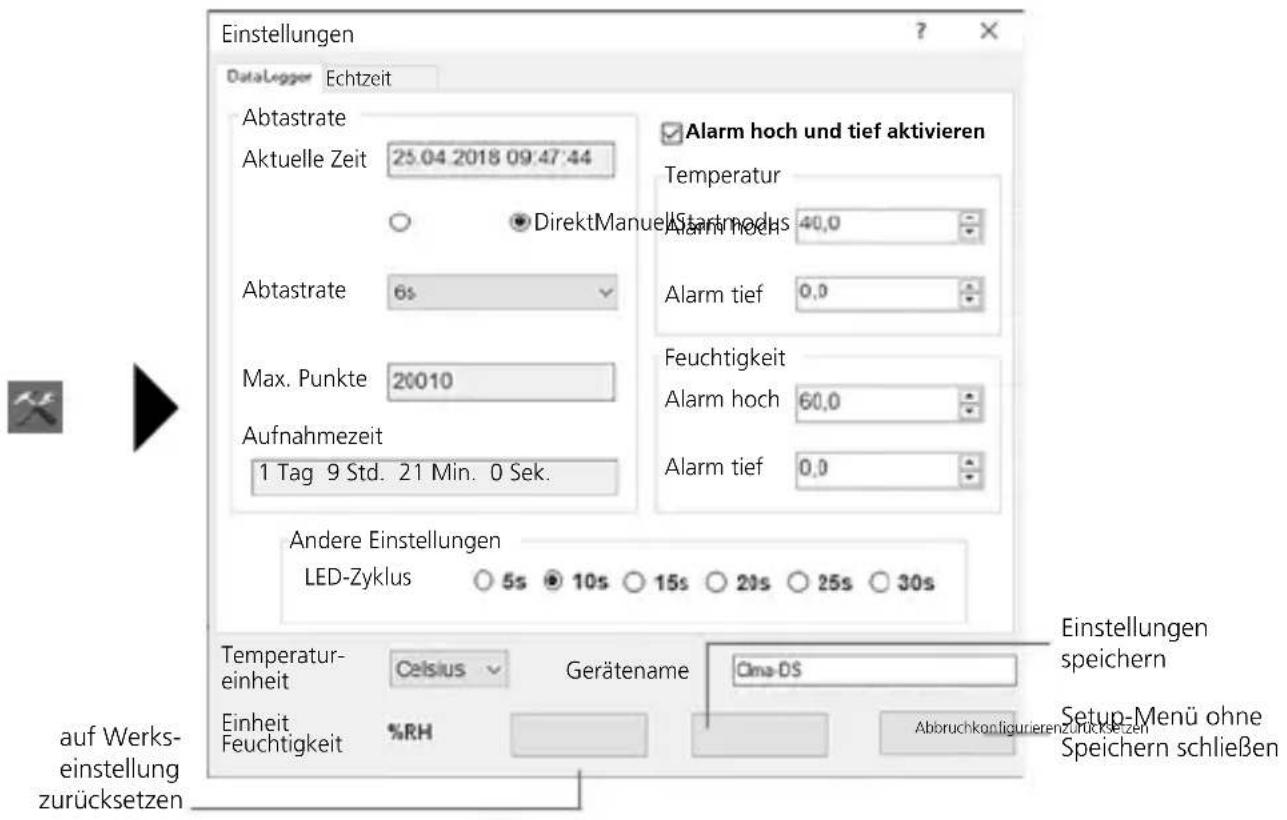

4 Setup-Menü Langzeitmessung

Über das Setup-Menü können beim angeschlossenen Gerät messspezifische Einstellungen vorgenommen werden.

Bei der Neukonfiguration werden alle Daten automatisch gelöscht.

4.1 Aktuelle Zeit

Unter „Aktuelle Zeit“ wird das Datum und die Uhrzeit Ihres Computer angezeigt.

4.2 Startmodus

Die Messung kann manuell oder direkt gestartet werden.

manuell: Die Messung kann durch kurzes Drücken der Taste (5) gestartet werden. Ein doppeltes Blinken der LED (2) zeigt an, dass die Messung noch nicht gestartet wurde.

direkt: Die Messung startet sobald die Einstellungen gespeichert werden. Die LED (2) blinkt alle 10 Sekunden grün.

4.3 Abtastrate

Die Abtastrate bestimmt die Häufigkeit der Aufnahme von Messwerten. Die Einstellmöglichkeiten sind 2 ... 30 Sekunden, 1 / 5 / 15 / 30 Minuten und 1 / 5 / 12 / 24 Stunden. Unter „Max. Punkte“ wird die maximale Anzahl der Messungen angezeigt. Unter „Aufnahmezeit“ wird die maximale Dauer der Messung berechnet. Nach Ablauf dieser Zeit ist der Messwertspeicher voll.

4.4 LED-Zykluseinstellung

Die aktive Aufnahme wird durch die LED (2) signalisiert. Das LED-Signal kann wahlweise alle 5, 10, 15, 20, 25 oder 30 Sekunden erscheinen.

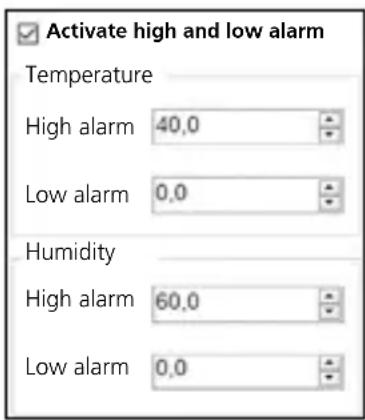

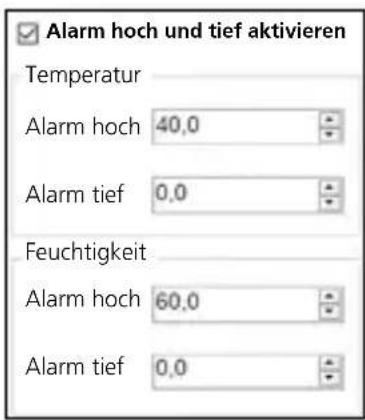

4.5 Einstellungen Alarmfunktion

Für die beiden Messgrößen Temperatur und relative Luftfeuchte kann der Alarmbereich frei definiert werden. Wenn der gemessene Wert die eingestellte Obergrenze oder Untergrenze überschreitet, blinkt die Alarm-LED (3) alle 10 Sekunden.

Temperaturwert unterschritten: LED (3) blinkt gelb Temperaturwert überschritten: LED (3) blinkt doppelt gelb

Feuchtigkeitswert unterschritten: LED (3) blinkt rot Feuchtigkeitswert überschritten: LED (3) blinkt doppelt rot

4.6 Temperatureinheit

Die Messwerte können in °C oder °F angezeigt werden.

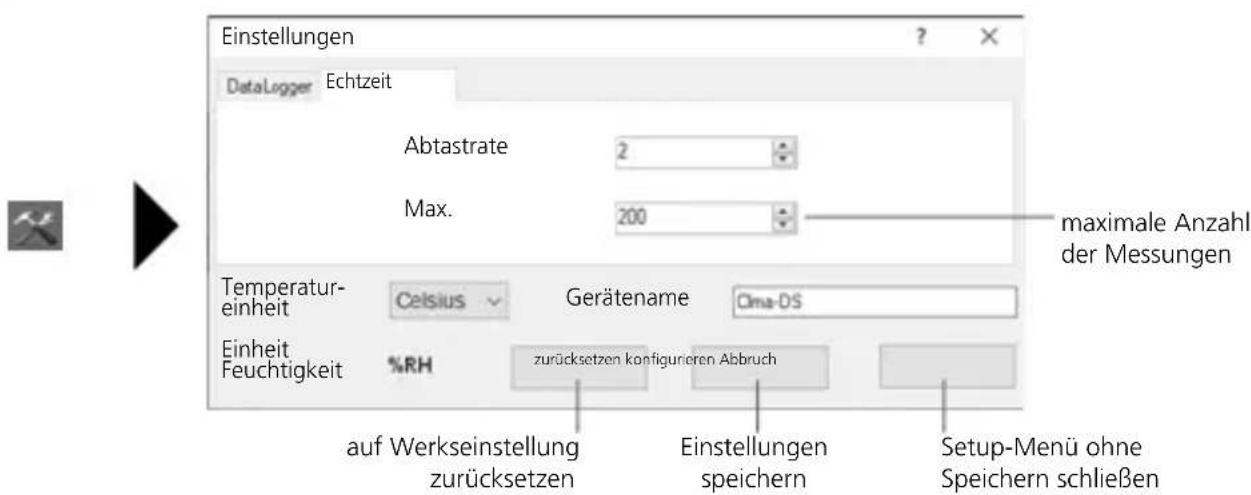

5 Setup-Menü Echtzeitmessung

Über das Setup-Menü können beim angeschlossenen Gerät messspezifische Einstellungen vorgenommen werden.

Bei der Neukonfiguration werden alle Daten automatisch gelöscht.

6 Hinweise zum Ablauf einer Messung und zur Benutzung

Langzeitmessung

1. ClimaData Stick mit dem PC verbinden
2. Mögliche vorhandene Daten auslesen und sichern. Der Start bzw. die Konfiguration einer neuen Messwertaufzeichnung löscht alle vorigen Daten.
3. Konfiguration der Aufzeichnung im Setup-Menü (siehe Kapitel 4) vornehmen und Einstellungen speichern
4. Je nach Start-Parameter Gerät am Messort positionieren und Messwerte aufzeichnen. Beim Parameter „manueller Start“ die Taste 5 kurz drücken.
5. Aufzeichnungsende wird erreicht, wenn der Speicher voll ist oder die Aufzeichnung durch Anschließen und Auslesen des Gerätes beendet wird.
6. ClimaData Stick mit dem PC verbinden, Daten auslesen und sichern.

Echtzeitmessung

1. ClimaData Stick mit dem PC verbinden
2. Mögliche vorhandene Daten auslesen und sichern. Der Start bzw. die Konfiguration einer neuen Messwertaufzeichnung löscht alle vorigen Daten.
3. Konfiguration der Aufzeichnung im Setup-Menü (siehe Kapitel 5) vornehmen.
4. Mit Speichern der Einstellungen startet die Aufzeichnung
5. Nach dem Beenden der Aufzeichnung können die Daten gespeichert werden.

!	Das Messgerät sollte aufrecht positioniert werden, um eine ausreichende Luftzirkulation am Sensor zu erhalten, dazu dient der mitgelieferte Wandhalter.
!	Wenn das Messgerät in einer Umgebung mit niedriger Temperatur und/oder hoher Luftfeuchtigkeit positioniert war und entfernt wird, kann durch die Klimaveränderung Kondenswasser im Sensorgehäuse entstehen. Daher das Messgerät einige Zeit aufrecht positionieren bis das Messgerät sich aklimatisiert hat.

7 Download

Zur weiteren Bearbeitung und Dokumentation müssen die aufgezeichneten Daten in die Software übertragen werden. Dazu die Software starten und das Gerät per USB-Schnittstelle an den PC anschließen.

! Langzeitmessungen werden als PDF-Datei auf dem Stick gespeichert. Weitere Daten werden nicht automatisch gespeichert.

8 Auswertung der Messwerte

Die aufgezeichneten Messwerte werden in einer Liste und einem Bargraph dargestellt.

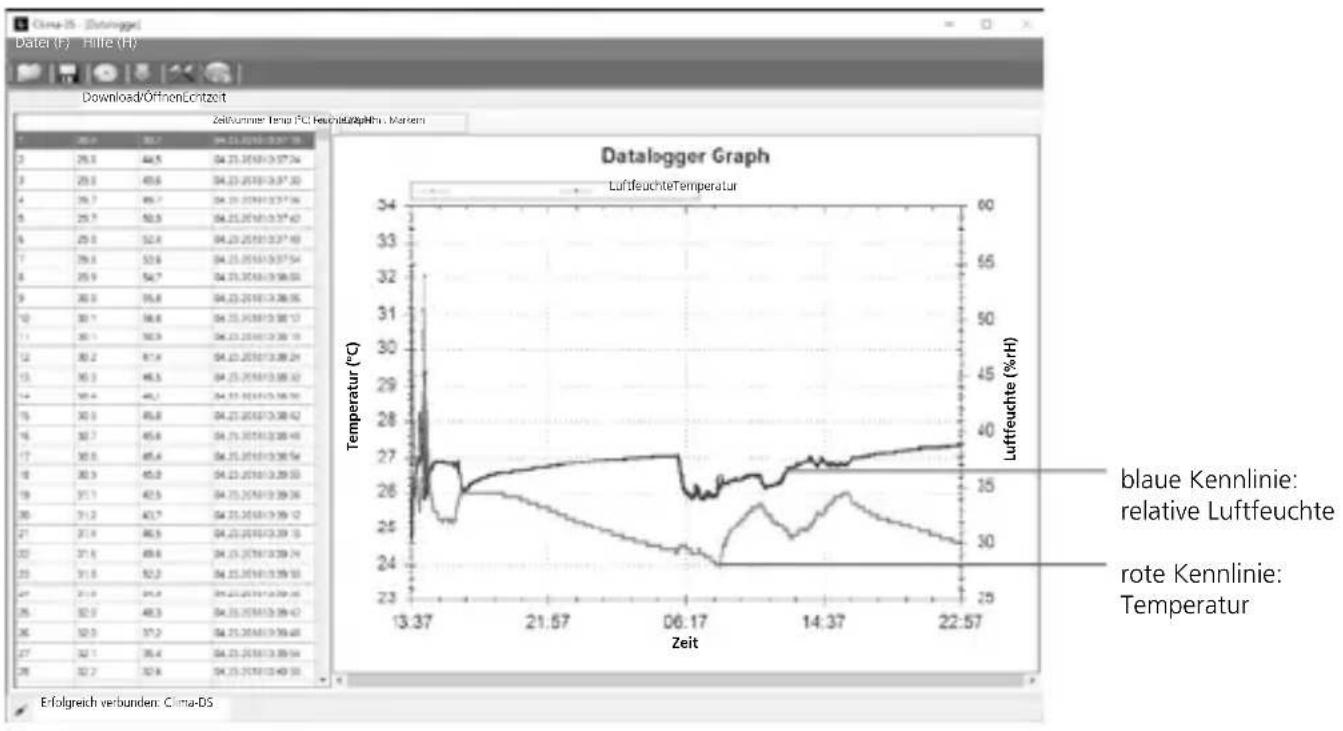

Langzeitmessung

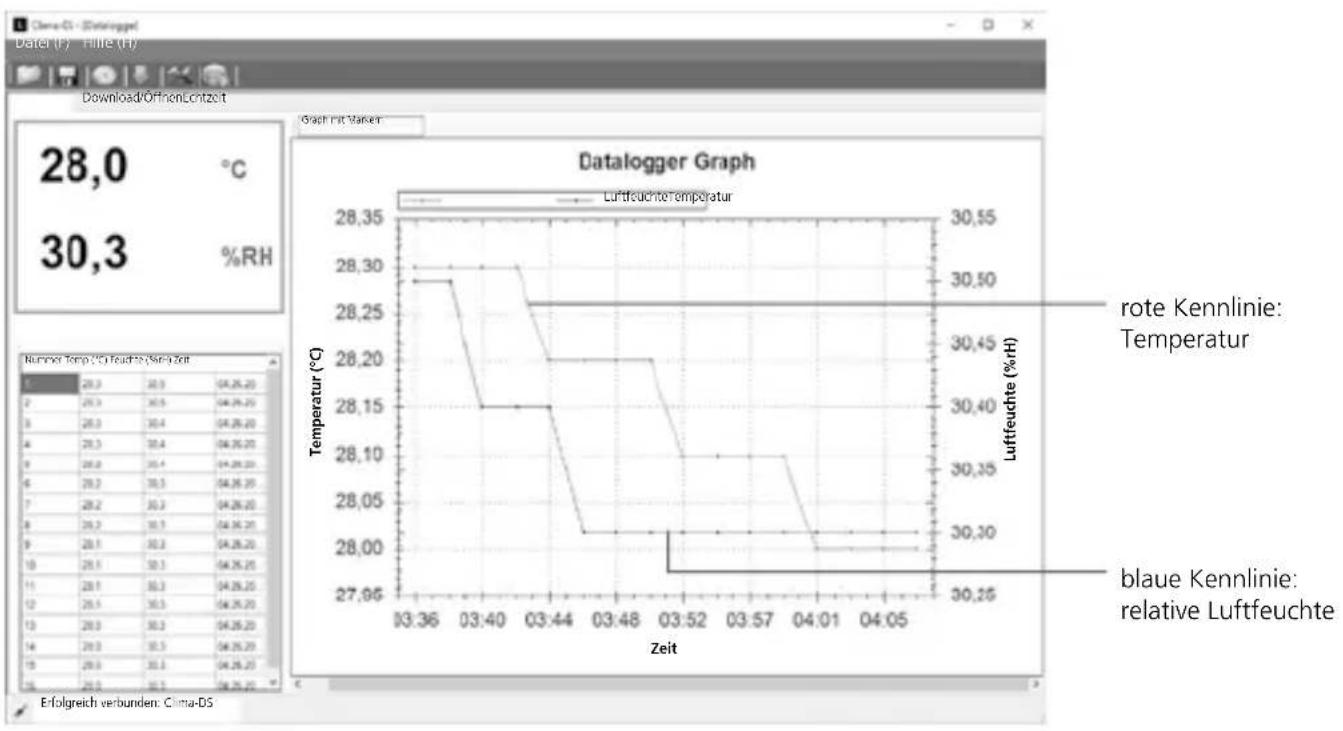

Echtzeitmessung

8.1 Zoom

Teilbereiche können gezoomt werden. Dazu mit der Maus auf den Bargraph zeigen und scrollen. Mit der horizontalen Bildlaufleiste können weitere Messwert angezeigt werden.

8.2 Kontextmenü

Über das Kontextmenü kann der Bargraph kopiert, als Bild gespeichert, gedruckt und gezoomt werden.

Kopieren

Bild speichern als...

Seiteneinrichtung...

Drucken...

Punktwerte anzeigen

Un-Zoom (verkleinern)

Alle Zoom-/Schwenk-aktionen rückgängig

Skalierung zurücksetzen

Technische Daten

Genauigkeit (absolut)	Umgebungstemperatur
	-40°C ... 70°C	-40°F ... 158°F
	±1°C (-10°C ... 40°C)	±1,8°F (14°F ... 104°F)
	±2°C (-40°C ... -10°C, +40°C ... 70°C)	±3,6°F (-40°F ... -14°F, +104°F...158°F)
	Relative Luftfeuchte
	0% ... 100%
	±3% (40% ... 60%)
	±3,5% (20% ... 40%, 60% ... 80%)
	±5% (0% ... 20%, 80% ... 100%)
Auflösung 0,1% rH, 0,1°C, 0,1°F
Speicher	20010 Einzelwerte
Messinterval 2s ... 24h

Technische Daten

Arbeitsbedingungen	-40°C ... 70°C (-31°F ... 158°F), Luftfeuchtigkeit nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-40°C ... 70°C (-31°F ... 158°F), Luftfeuchtigkeit max. 80%rH
Stromversorgung	1x 3,6V Lithium (Typ 1/2 AA, 14250)
Batterielaufzeit	1 Jahr (typisch, abhänging von Messinterval, Umgebungstemperatur und Einsatz Alarm-LED's)
Abmessungen	25 x 101 x 23 mm (B x L x H)
Gewicht	42 g (inkl. Batterie und Wandhalterung)
Systemvoraussetzungen	Windows XP / Vista / 7 / 8 / 10, 32bit / 64bit

Technische Änderungen vorbehalten. 18W28
