ClimaData Box - Multimètre Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre enregistreur de données (température, humidité, point de rosée)
Marque	Laserliner
Modèle	ClimaData Box
Dimensions (L x l x H)	48 x 33 x 94 mm
Poids	136 g (avec pile et fixation murale)
Alimentation	1 pile lithium 3,6 V type 1/2 AA (14250)
Autonomie de la pile	3 mois (selon réglages et utilisation)
Plage de mesure température	-40 °C à 70 °C (-40 °F à 158 °F)
Précision température	±1 °C (de -10 °C à 40 °C) ; ±2 °C (autres plages)
Plage de mesure humidité relative	0 % à 100 % HR
Précision humidité relative	±3 % (40 % – 60 % HR) ; ±3,5 % (20 % – 40 % et 60 % – 80 % HR) ; ±5 % (0 % – 20 % et 80 % – 100 % HR)
Mémoire de données	49 050 valeurs
Intervalle de mesure	1 s à 24 h (configurable)
Fonctions principales	Mesure et enregistrement longue durée de température, humidité, point de rosée ; affichage MIN/MAX ; alarme programmable ; interface USB pour transfert de données
Affichage	Écran LCD avec date/heure, valeur mesurée, indicateur de batterie, alarme, enregistrement actif
Interface de communication	USB mini (compatible Windows XP/Vista/7/8/10, 32/64 bits)
Accessoires fournis	CD avec logiciel et pilotes, câble USB, support mural, pile
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de solvants ; stocker dans un endroit sec et propre
Sécurité	Utiliser uniquement pour l'usage prévu ; ne pas modifier l'appareil ; éviter les chocs mécaniques, températures extrêmes et vibrations
Réparabilité	En cas de défaut, contacter le service après-vente Umarex-Laserliner ; pas de pièces détachées disponibles pour l'utilisateur

FOIRE AUX QUESTIONS - ClimaData Box Laserliner

Comment installer la pile dans la ClimaData Box ?

Ouvrez le compartiment à piles à l'arrière de l'appareil. Insérez une pile lithium 3,6 V type 1/2 AA (14250) en respectant les symboles de polarité (+/-) indiqués dans le compartiment. Refermez le couvercle. L'appareil s'allume automatiquement.

Comment démarrer un enregistrement de mesures ?

Pour un démarrage manuel, appuyez longuement sur la touche (1) jusqu'à ce que l'écran affiche "Rec". Vous pouvez aussi configurer un démarrage automatique ou retardé via le logiciel sur PC. Une fois connecté à l'ordinateur, utilisez le menu Configuration pour choisir le mode.

Comment transférer les données enregistrées vers un ordinateur ?

Branchez la ClimaData Box à un port USB de votre ordinateur à l'aide du câble USB fourni. Lancez le logiciel installé depuis le CD. Cliquez sur le bouton "Téléchargement" pour importer les données. Pendant le transfert, l'écran affiche "-PC-". Une fois terminé, les données apparaissent dans le logiciel.

Que signifie l'affichage "-LO-" sur l'écran ?

Le message "-LO-" indique un problème avec le capteur. Dans ce cas, l'appareil doit être confié au service après-vente d'Umarex-Laserliner. N'essayez pas de réparer vous-même.

Comment régler l'alarme de température ou d'humidité ?

Dans le logiciel, accédez au menu Configuration. Sous "Réglages de la fonction Alarme", vous pouvez définir des seuils haut et bas pour la température, l'humidité relative et le point de rosée. Si une valeur dépasse le seuil, la DEL (2) clignote : rouge pour température, jaune pour humidité.

Quelle est la capacité de la mémoire interne ?

La mémoire interne peut stocker jusqu'à 49 050 valeurs mesurées. La durée d'enregistrement dépend de l'intervalle de mesure configuré (de 1 seconde à 24 heures). Une fois la mémoire pleine, soit l'enregistrement s'arrête (mode discontinu), soit les anciennes données sont écrasées (mode continu).

Puis-je utiliser l'appareil dans des environnements humides ou froids ?

Oui, l'appareil fonctionne de -40 °C à 70 °C et de 0 % à 100 % d'humidité relative (sans condensation). Cependant, après un passage d'un environnement froid/humide à un environnement chaud, de la condensation peut se former. Laissez l'appareil s'acclimater verticalement quelques instants.

Comment nettoyer l'appareil ?

Nettoyez tous les composants avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage, de produits à récurer ou de solvants. Stockez l'appareil dans un endroit sec et propre.

Le logiciel est-il disponible en français ?

Le logiciel fourni est uniquement disponible en anglais. L'interface utilisateur utilise des termes anglais mais son utilisation reste simple : enregistrer, ouvrir, configuration, téléchargement, etc. Vous pouvez vous référer aux instructions du manuel.

Comment réinitialiser l'appareil ou effacer les données ?

Pour effacer les données, connectez l'appareil au PC, ouvrez le logiciel et effectuez une reconfiguration via le menu Configuration. Attention : toutes les données sont automatiquement effacées lors de la reconfiguration. Vous pouvez aussi démarrer un nouvel enregistrement qui efface les données antérieures.

MODE D'EMPLOI ClimaData Box Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes représentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Le present apparéil de mesure sert à la mesure de longue durée de la température ambiente, de l'humidité de l'air ainsi que du point de rosée. Les valeurs mesurées sont enregistrées sur la mémoire interne et peuvent être consultées en raccordant l' apparéil de mesure à un PC via l'USB. La configuration des paramètres de mesure, la préparation d'une nouvelle mesure et l'évaluation des données qui en résultat s'effectuent sur un PC, à l'aide du logiciel fourni.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des specifications.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.

Consignes de sécurité

Comportement à adopter lors de rayonnements electromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité electromagnetique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulator cardiaque. Les apparciels électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

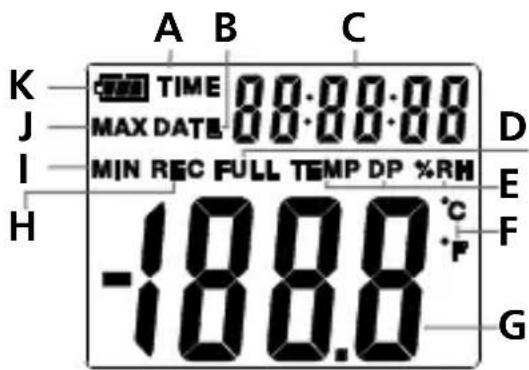

Exemple: affichage température MIN

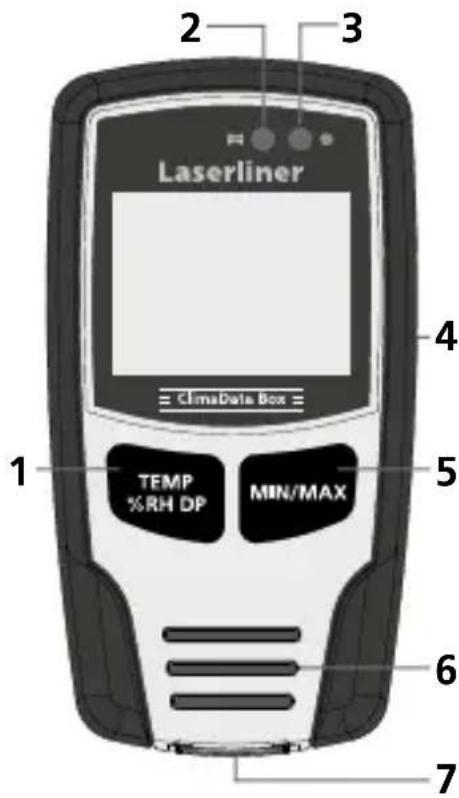

1 Commutation affichage de la tempérapure, de l'humidité relative de l'air, du point de rosée / démarrer et arrêtier l'enregistrement des valeurs mesurées 2 Fonction alarme 3 Enregistrement des valeurs mesurées activé 4 Compartiment à piles (face arrrière) 5 Affichage de la valeur mesurée actuelle ainsi que des valeurs MIN et MAX du mode selectionné 6 Sonde 7 Interface USB A Affichage de l'heure activé B Affichage de la date activé C Affichage date/heure D Mémoire de données pleine E Affichage température, humidité relative de l'air, point de rosée F Unité de mesure °C / °F G Affichage de la valeur mesurée H Enregistrement des valeurs mesurées activé

1 Affichage de la valeur MIN J Affichage de la valeur MAX K Affichage de la batterie

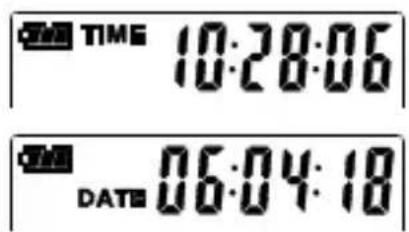

L'affichage passé de l'heure à la date toutes les dix secondes.

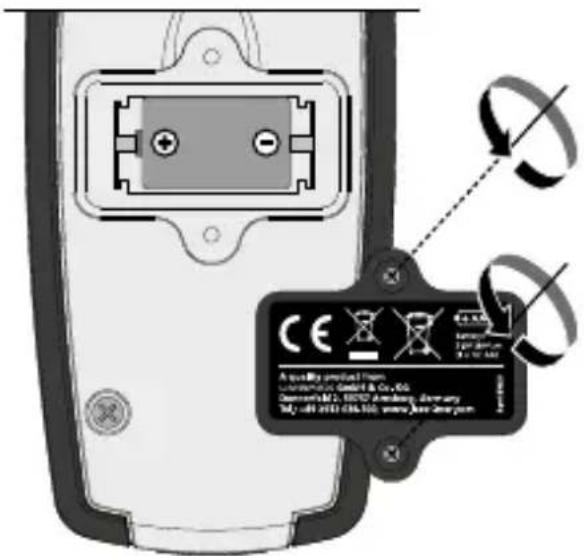

1 Installation de la pile

Ouvrir le compartment à piles et introduire la pile en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

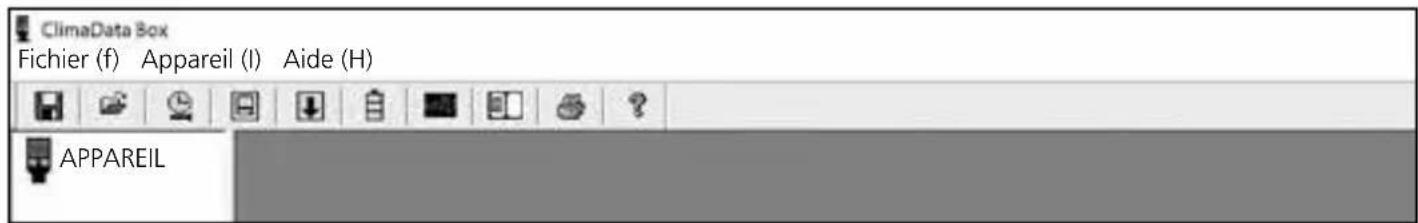

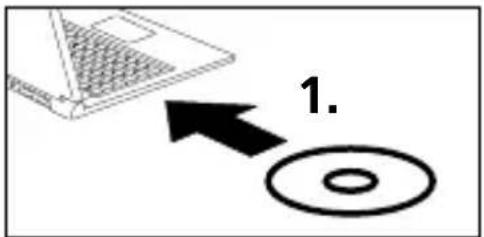

2 Pilote USB / installation du logiciel / mise en service

Introduisez le CD fourni avec l'instrument dans le lecteur de CD et suivez les instructions d'installation. Une fois l'installation reussie, quitterze le programme d'installation.

Le pilote USB doit être installé pour pouvoir démarrer l'application et connecter l'appareil à l'ordinateur. Pour ce faire, insérez le CD fourni dans le lecteur et ouvre le dossier « USB Driver ». Suivant la version du système d'exploitation Windows, démarrez le fichier d'installation suivant :

32 bit Version : CP210xVCPlstaller_x32 64 bit Version : CP210xVCPlstaller_x64

Pour connaître le modele de votre systeme, consultez les informations de base de votre installation Windows. Suivez les instructions d'installation.

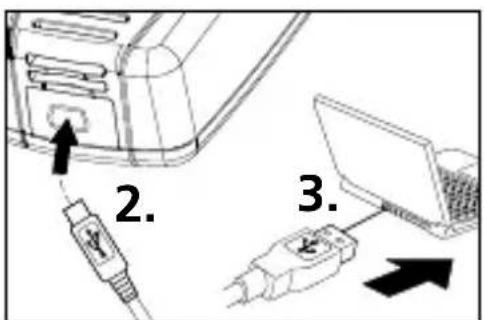

Branchez à présent une extrémité du cable USB fourni avec l'appareil sur le port USB mini de l'appareil et l'autre extrémité sur un port USB libre de votre ordinateur et démarrez l'application.

Le logiciel est uniquement disponible en angeais.

Enregisterr

Enregistre les données sur le disque dur

Ouvrir

Ouvrir les fichiers enregistrés

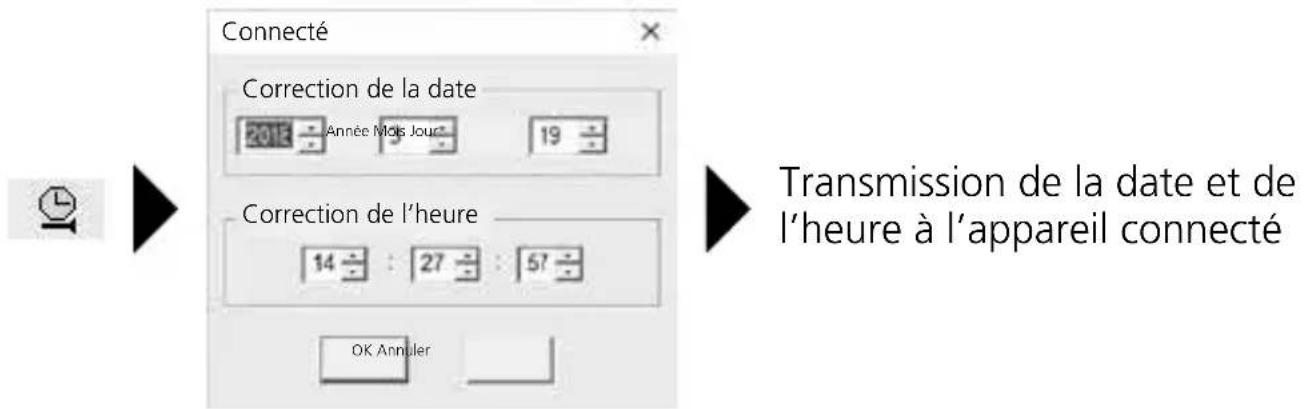

Date / heure

Réglage de la date et de l'heure

Configuration

Procedureauxreglages specifiquesa la mesure

Téléchargement

Téléchargement des données enregistrées

État de la pile

Affichage de I'etat de charge de la pile

Graphique

Represente les données enregistrées sous forme de graphique

Liste

Represente les données enregistrées sous forme de liste

Imprimer

Le graphique et la liste peuvent être imprimés

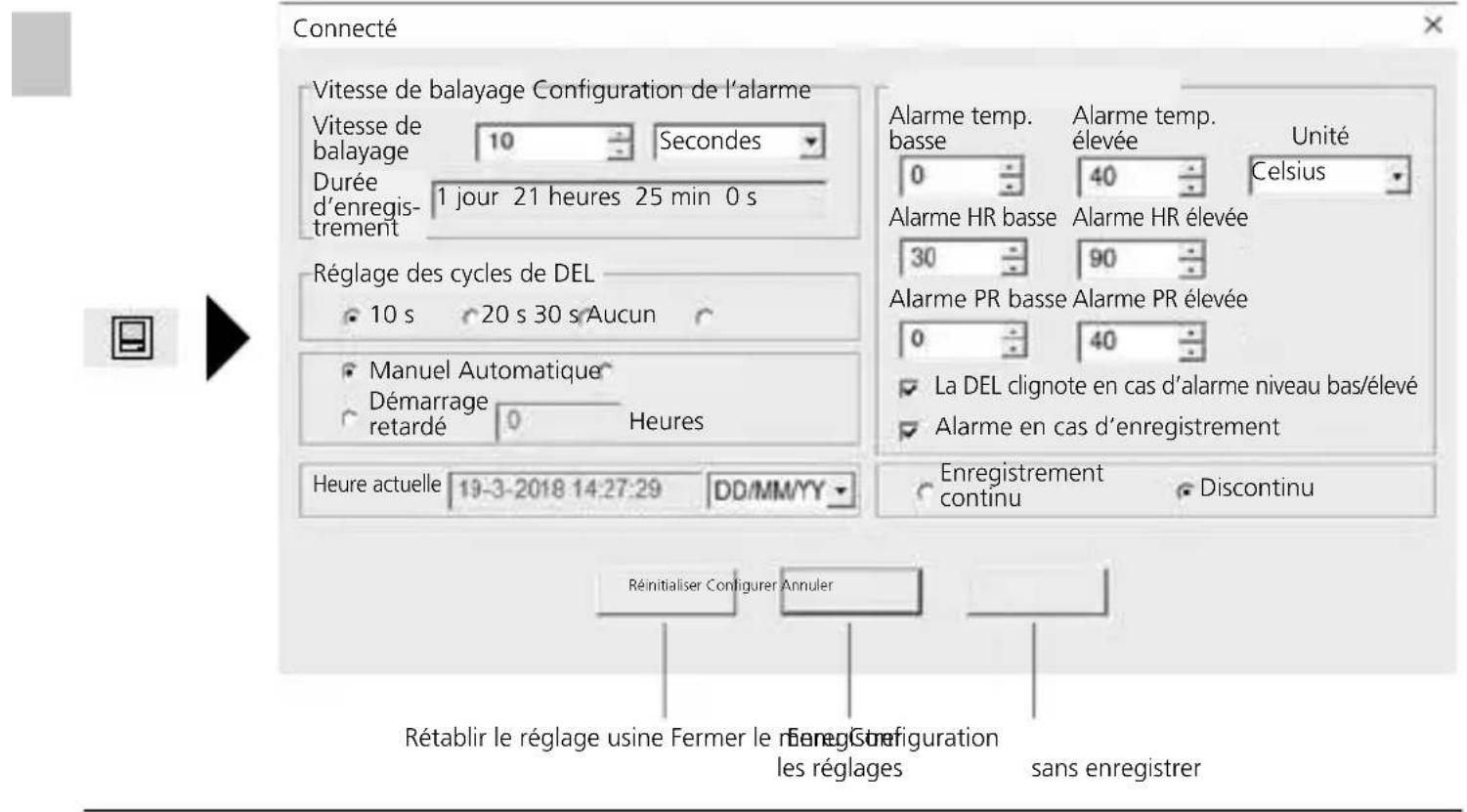

5 Menu configuration

Des réglages spécifique à la mesure peuvent être réalisés dans le menu Configuration lorsqu'ell'articleil est connecté.

Toutes les données sont automatiquement effacées lors de la reconfiguration.

5.1 Vitesse de balayage

La vitesse de balayage détermine la fréquence de l'enregistrement des valeurs mesurées. Les possibités de réglage sont de 1 à 60 secondes, de 1 à 60 minutes et de 1 à 24 heures. La durée maximale de la mesure est calculée sous « Durée d'enregistrement ». La mémoire des valeurs mesurées est pleine une fois cette durée écoulée. Voir également le chapitre 5.6 « Enregistrement continu / discontinu »

5.2 Réglage des cycles de DEL

L'activation de l'enregistrement est signalée à l'écran par la DEL (3) et l'affichage REC. La signalisation par DEL peut apparaître, au besoin, toutes les 10, 20 ou 30 secondes. La signalisation par DEL peut également être désactivée.

5.3 Options pour démarrer une mesure

La mesure peut être démarrée de manière manuelle, automatique ou au terme d'une durée prédéfinie.

Manuel : La mesure peut etre demarrée et arrêtée en appuyant longuement sur la touche (1).

Automatique: La mesure démarre des que l'appareil est déconnecté de l'ordinateur.

Démarriage retardé : La mesure démarre une fois la durée prédéfinie écoulée.

5.4 Heure actuelle

La date et l'heure régées sont affichées sous « Heure actuelle ». Le format de la date peut être modifié ici.

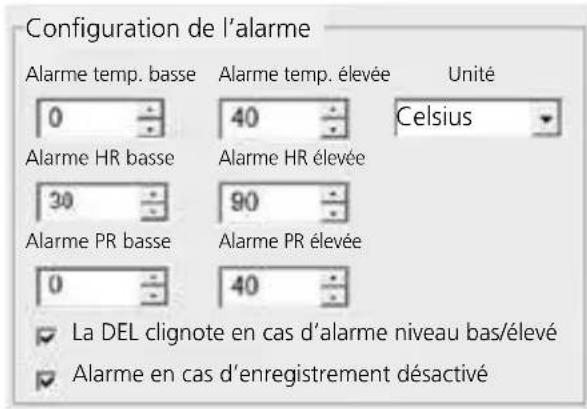

5.5 Réglages de la fonction alarme

La plage d'alarme peut être librement définie pour les trois grandeurs de mesure Température, Humidité relative de l'air et Point de rosée. Lorsque la valeur mesurée est supérieure au plafond ou au seuil prédéfinis, la DEL d'alarme (2) clignote une fois par minute.

DEL rouge : valeur de température non atteinte/dépassee

DEL jaune : valeur d'humidité non atteinte/dépassee

La DEL clignote en cas d'alarme niveau bas / élevé : la fonction Alarme peut être activée et désactivée.

Alarmen cas d'enregistrementdésactiver: un signal est émis lorsque la fonction d'enregistrement (REC) n'est pas activée.

5.6 Enregistrement continu / discontinu

Enregistrement

L'enregistrement se déroule jusqu'à l'arrêt manuel.

continu :

Les anciennes valeurs mesurées sont alors écrasées.

Discontinu : L'enregistrement s'arrête automatiquement, lorsque

la mémoire de données est pleine.

6 Remarques concernant le déroulement d'une mesure et l'utilisation

1. Raccorder ClimaData Box au PC
2. Consulter et sécuriser les données évientuellement disponibles. Le démarrage et la configuration d'un nouvel enregistrement de valeurs mesurées effacent toutes les données antérieures.
3. Proceder à la configuration de l'enregistrement dans le menu Configuration et enregistrer les réglages
4. Selon le paramètre de démarrage, positionner l'appareil au point de mesure et enregistrer les valeurs mesurées. Lorsque le paramètre Démarrage manuel est sélectionné, appuyer longuement sur la touche 1. L'écran affiche « Rec » et l'enregistrement des valeurs mesurées est activé.
5. L'enregistrement est arrêté en appuyant de nouveau longuement sur la touche 1 / ou suivant le paramètre sélectionné, lorsque la mémoire est pleine.
6. Raccorder ClimaData Box au PC, consulter et sécuriser les données.

Il est recommandé de positionner l'appareil de mesure à la verticale afin d'assurer une circulation de l'air suffisante au niveau du capteur. Le support mural fourni avec l'appareil est destiné à cette fin.

Lorsque l'appareil de mesure était positionné dans un environnement à faible température et/ou humidité de l'air élevé et en a été retire, de l'eau de condensation peut se former dans le boîtier du capteur en raison du changement des conditions climatiques. Par conséquent, positionner l'appareil de mesure à la verticale pendant quelques instants jusqu'à ce que l'appareil de mesure se soit acclimaté.

7 Telechargement

Les données enregistrées doivent être transférées dans le logiciel en vue d'un traitement et d'une documentation ultérieurs. Pour cela, demarrer le logiciel et raccarder l'appareil au PC via l'interface USB.

L'écran à cristaux liquides affiche « -PC- » lors du transfert des données. Une fois toutes les données chargées, la ClimaData Box affiche la valeur réelle de la mesure actuelle. Une nouvelle mesure efface toutes les données antérieures.

Les données ne sont pas enregistrées automatiquement.

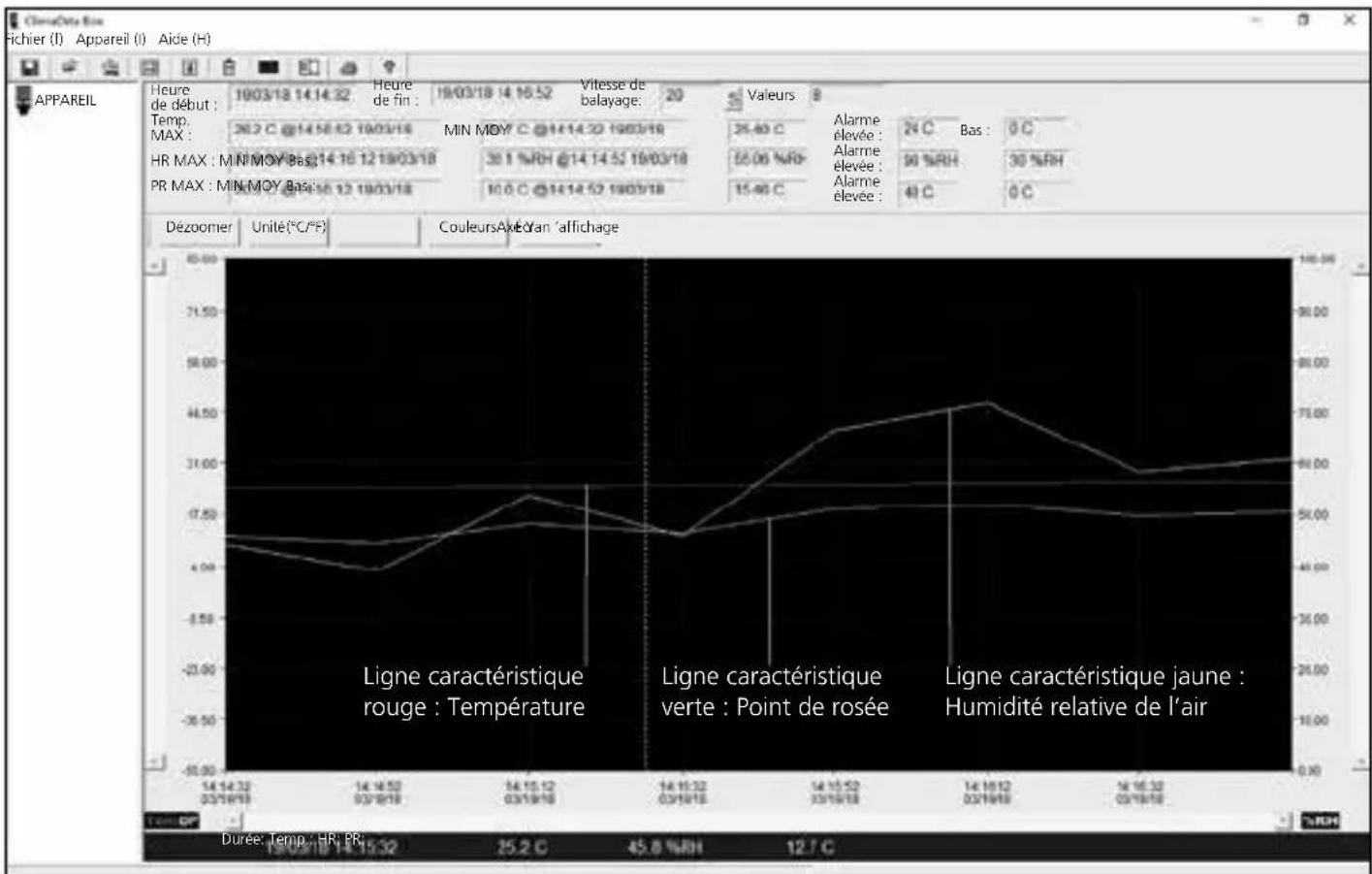

8 Evaluation des valeurs mesurées

Les valeurs mesurées enregistrées sont représentées sous la forme d'un graphique à barres.

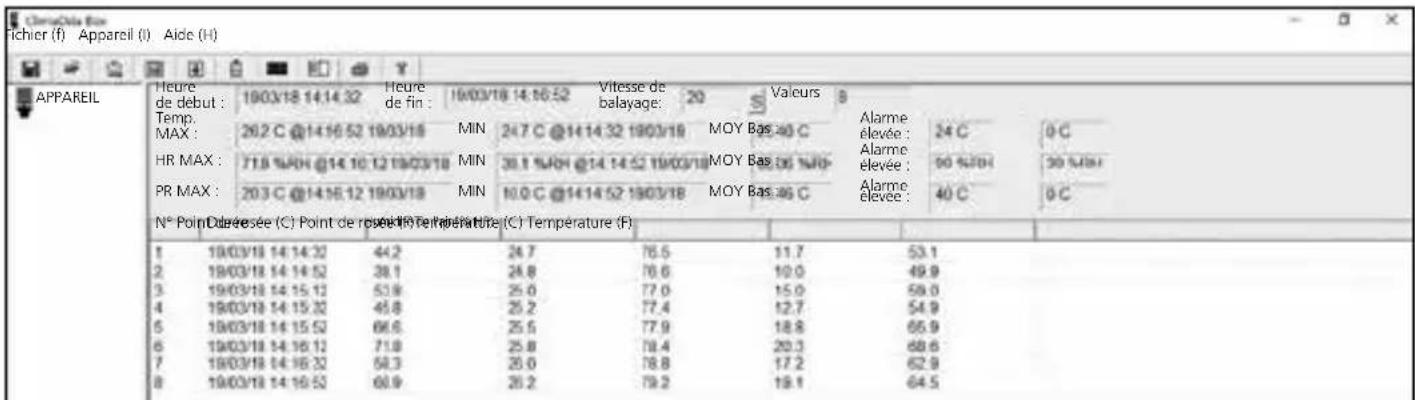

Les valeurs mesurées peuvent également être affichées sous forme de liste.

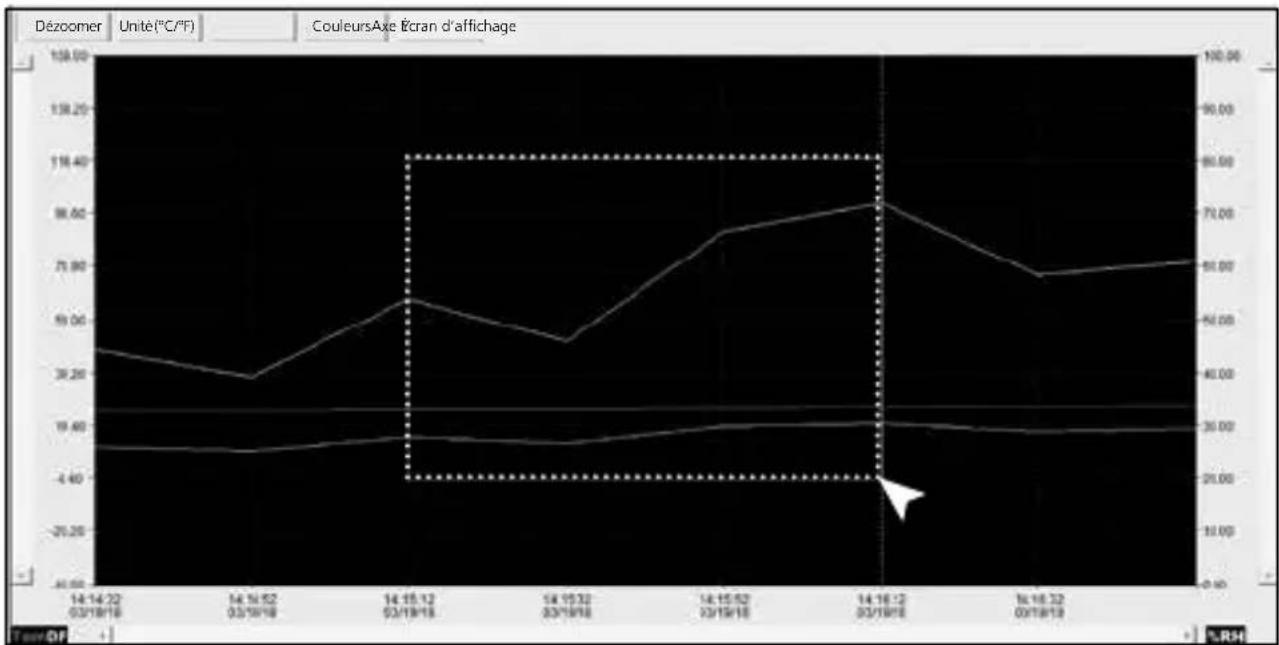

8.1 Zoom

Il est possible de zoomer sur des zones partielles. Pour ce faire, tracer un rectangle sur la zone souhaitation en cliquant sur le bouton gauche de la souris puis relâcher. Une autre valeur mesurée peut être affichée grâce à la barre de défilament horizontal. La barre de défilament verticale gauche permet de modifier la vue des données de température, la barre de défilament verticale droite les données de l'humidité relative de l'air.

Dézoomer

Retour à la presentation complète

8.2 Changer d'unité (°C/°F)

Unite(°C/°F)

Les valeurs mesurées sont affichées en °C ou °F.

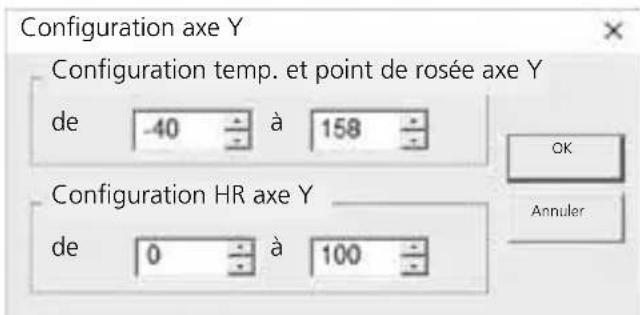

8.3 Configuration axe Y

Axe Y

L'échelle peut être modifiée pour l'axe Y.

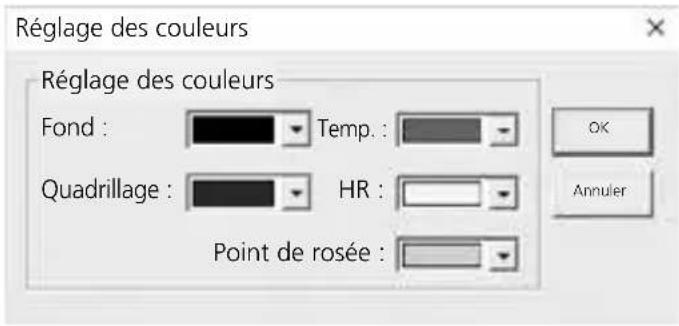

8.4 Réglage des couleurs

Régl. des couleurs Les couleurs du graphique à barres peuvent être modifiées.

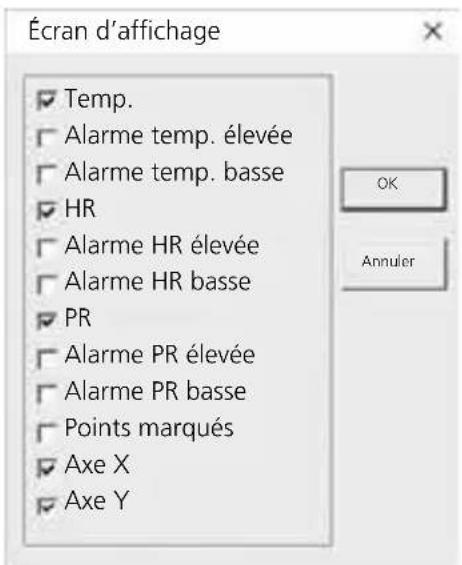

8.5 Écran d'affichage

Écran d'affichage Les valeurs peuvent être affichées et masquées dans le graphique à barres

et la vue en liste.

9 Message d'erreur -LO-

L'affichage du message « -LO- » à l'écran signale un problème avec le capteur. Dans ce cas, l'appareil doit être confié au service après-vente. Veuillez vous adresser au service après-vente d'UMAREX-LASERLINER.

Données techniques

	Température ambiente
	-40°C ... 70°C	-40°F ... 158°F
	±1°C (-10°C ... 40°C)	±1,8°F (14°F ... 104°F)
	±2°C (-40°C ... -10°C, +40°C ... 70°C)	±3,6°F (-40°F ... -14°F, +104°F ... 158°F)
	Humidité relative de l'air
Précision (absolue)	0% ... 100%
	±3% (40% ... 60%)
	±3,5% (20% ... 40%, 60% ... 80%)
	±5% (0% ... 20%, 80% ... 100%)
	L'affichage de le point de rosée
	-40°C ... 70°C	-40°F ... 158°F
	±2°C (@25°C, 40% rH ... 100% rH)	±3,6°F (@77°F, 40% rH ... 100% rH)

Données techniques

Résolution	0,1% rH, 0,1°C, 0,1°F
Mémoire	49050 valeurs
Intervalle de mesure	1 s ... 24 h
Conditions de travail	-40°C ... 70°C (-31°F ... 158°F), humidité de l'air sans condensation, altitude de travail max. 2 000 m au-dessus du niveau de la mer
Conditions de stockage	-40°C ... 70°C (-31°F ... 158°F), humidité relative de l'air max. 80% rH
Alimentation électrique	1x 3,6 V Lithium (type 1/2 AA, 14250)
Durée de fonctionnement de la batterie	3 mois (en général, suivant les intervalles de mesure, la température ambiente et l'utilisation des DEL d'alarme)
Dimensions	48 x 33 x 94 mm (l x L x H)
Poids 136 g (y compris pile et fixation murale)
Conditions requises du système	Windows XP / Vista / 7 / 8 / 10, 32bit / 64bit

Sous réserve de modifications techniques. 18W28

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation desmarchandises dans l'Union europeenne.

Ce produit est un apparéil électrique et doit doncfaire l'objet d'une collecte et d'une mise au rebutsélectives conformément à la directive europeennesur les ancients apparéils électriques etlectroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner. com/info? an=clidabox
