MultiMeter XP - Multimètre Laserliner - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Multimètre numérique avec fonctions de mesure de tension, courant, résistance, capacité, fréquence et température.
Plage de Mesure de Tension	0 - 600 V AC/DC
Plage de Mesure de Courant	0 - 10 A AC/DC
Plage de Mesure de Résistance	0 - 40 MΩ
Plage de Mesure de Capacité	0 - 1000 µF
Plage de Mesure de Fréquence	0 - 10 MHz
Plage de Mesure de Température	-20 °C à 1000 °C
Utilisation	Idéal pour les électriciens, techniciens et bricoleurs pour des mesures précises dans divers environnements.
Maintenance	Vérifier régulièrement les piles et nettoyer les contacts pour assurer une bonne performance.
Sécurité	Conforme aux normes de sécurité IEC 61010-1, catégorie de mesure CAT III 600 V.
Informations Générales	Écran LCD rétroéclairé, fonction d'arrêt automatique, conception robuste pour une utilisation prolongée.

FOIRE AUX QUESTIONS - MultiMeter XP Laserliner

Comment allumer le Laserliner MultiMeter XP ?

Pour allumer le Laserliner MultiMeter XP, appuyez simplement sur le bouton d'alimentation situé sur le devant de l'appareil.

Comment changer la pile du Laserliner MultiMeter XP ?

Pour changer la pile, retirez le couvercle de la batterie à l'arrière de l'appareil et remplacez l'ancienne pile par une nouvelle pile de type 9V.

Que faire si l'écran affiche des valeurs incohérentes ?

Si l'écran affiche des valeurs incohérentes, vérifiez que les sondes sont correctement connectées et que le mode de mesure est correctement sélectionné.

Comment mesurer la tension avec le Laserliner MultiMeter XP ?

Pour mesurer la tension, sélectionnez le mode 'V' sur le multimètre, connectez la sonde rouge à la borne 'VΩ' et la sonde noire à la borne 'COM', puis touchez les bornes du circuit à tester.

Le Laserliner MultiMeter XP ne s'allume pas, que faire ?

Si l'appareil ne s'allume pas, vérifiez d'abord la pile pour vous assurer qu'elle est correctement insérée et qu'elle n'est pas déchargée. Remplacez-la si nécessaire.

Comment effectuer une mesure de résistance ?

Pour mesurer la résistance, sélectionnez le mode 'Ω', connectez les sondes aux points dont vous souhaitez mesurer la résistance et lisez la valeur sur l'écran.

Comment réinitialiser le Laserliner MultiMeter XP ?

Pour réinitialiser le multimètre, retirez la batterie pendant quelques secondes, puis réinsérez-la.

Puis-je utiliser le Laserliner MultiMeter XP pour des mesures en courant continu et alternatif ?

Oui, le Laserliner MultiMeter XP peut mesurer à la fois le courant continu (DC) et le courant alternatif (AC). Sélectionnez simplement le mode approprié sur le cadran.

Que signifie l'affichage 'OL' sur l'écran ?

'OL' signifie 'Over Load' et indique que la valeur mesurée dépasse la plage maximale que l'appareil peut mesurer. Vérifiez les réglages et assurez-vous de ne pas dépasser la plage.

Comment calibrer le Laserliner MultiMeter XP ?

Pour calibrer l'appareil, suivez les instructions fournies dans le manuel d'utilisation. En général, cela implique de comparer les mesures à une source de tension ou de résistance connue.

MODE D'EMPLOI MultiMeter XP Laserliner

m milli (10^-3) (volt, ampère)

V Volt (spanning)

μ micro (10^-6) (ampère, capacité)

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez l'instrument.

Fonction/utilisation

Multimètre de mesure dans le domaine de la catégorie de surtension CAT III jusqu'à max. 1000 V / CAT IV jusqu'à max. 600 V. Cet instrument de mesure permet de mesurer la tension continue et la tension alternative, de mesurer le courant continu et le courant alternatif, de contrôler le passage et les diodes ainsi que de mesurer la résistance, la capacité et le taux d'impulsions dans les plages spécifiques.

Symboles

	Avertissement de la présence d'une tension électrique dangereuse : À cause de composants non protégés et sous tension à l'intérieur du boîtier, il peut y avoir un danger suffisant d'exposition des personnes au risque d'une décharge électrique.
	Avertissement d'un endroit à risque
	Classe de protection II : L'appareil de contrôle dispose d'une isolation renforcée ou double.
CAT II	Catégorie de surtension II : consommables monophasés branchés sur des prises de courants classiques; par ex. : appareils ménagers, outils portables.
CAT III	Catégorie de surtension III : Moyen d'exploitation dans des installations fixes et pour les cas qui ont des exigences particulières au niveau de la fiabilité et de la disponibilité des moyens d'exploitation, par ex. des interrupteurs dans des installations fixes et des appareils pour l'utilisation industrielle avec un raccordement permanent à l'installation fixe.
CAT IV	Catégorie de surtension IV : appareils destinés à être utilisés sur ou à proximité de la ligne d'alimentation dans l'installation électrique dans des immeubles et certes à partir de la distribution générale en direction du réseau par ex. dans les compteurs d'électricité, les disjoncteurs de protection à maximum et les télécommandes centralisées.

Consignes de sécurité

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Des changements ou modifications sur l'appareil ne sont pas permis, sinon l'autorisation et la spécification de sécurité s'annulent.
• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
• Il convient d'être particulièrement prudent en cas de tensions supérieures à 24 V/CA rms ou 60 V/CC. Un contact des conducteurs électriques à ces tensions présente un risque de décharges électriques mortelles.
• Si l'instrument est recouvert d'humidité ou d'autres résidus conducteurs, il est interdit de travailler sous tension. À partir d'une tension de 24 V/CA rms ou 60 V/CC, il y a des risques plus élevés d'être exposé à des décharges électriques mortelles en cas d'humidité.
• Nettoyer et sécher l'instrument avant toute utilisation.
• Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
• Dans la catégorie des surtensions III (CAT III - 1000 V), il est interdit de dépasser la tension de 1000 V entre l'appareil de contrôle et la terre.
• Dans la catégorie des surtensions IV (CAT IV - 600 V), il est interdit de dépasser la tension de 600 V entre l'appareil de contrôle et la terre.
• Lors de l'utilisation de l'appareil avec les accessoires de mesure, la catégorie de surtension (CAT) respective minimale, la tension nominale et le courant nominal s'appliquent.
• S'assurer avant toute mesure que la zone à contrôler (par ex. la ligne), l'instrument de contrôle et les accessoires (par ex. la ligne de raccordement) utilisés sont en parfait état. Tester l'instrument aux sources de tension connues (par ex. une prise de 230 V pour le contrôle du courant alternatif ou à la batterie pour le contrôle du courant continu).
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Débrancher l'instrument de toutes les sources de courant et de tous les circuits de mesure avant d'ouvrir le couvercle afin de remplacer la/les pile(s) ou le(s) fusible(s). Ne pas mettre l'appareil en marche si le couvercle est ouvert.
• Veuillez tenir compte des mesures de sécurité fixées par les autorités locales ou nationales relatives à l'utilisation conforme de l'appareil et des équipements de protection éventuellement prescrits (p. ex. gants isolants).
• Ne toucher les pointes de mesure qu'au niveau des poignées. Ne pas toucher les contacts de mesure pendant la mesure.
• Faire attention à toujours choisir les raccords corrects et la position correcte du commutateur rotatif avec la plage de mesure adéquate pour la mesure à effectuer.
• Ne pas effectuer de mesures à proximité d'installations électriques dangereuses seul et ne les réaliser que sur avis d'un électricien spécialisé.
• Avant la mesure ou la vérification de diodes, de la résistance ou du niveau de charge de la pile, couper la tension du circuit électrique.
• Faire attention à ce que tous les condensateurs à haute tension soient déchargés.
• Brancher toujours d'abord le câble de mesure noir avant le rouge pour la connexion à une tension. Procéder en sens inverse pour la déconnexion.
• Utiliser uniquement les fils de mesure d'origine. Ils doivent indiquer les puissances nominales correctes de la tension, de la catégorie et des ampères comme l'instrument de mesure.

Remarque supplémentaire concernant l'utilisation

Respecter les règles de sécurité techniques concernant les opérations sur des installations électriques, notamment : 1. la mise hors tension, 2. la protection contre toute remise en marche, 3. la vérification d'absence de tension sur les deux pôles, 4. la mise à la terre et le court-circuitage, 5. la protection et le recouvrement des pièces sous tension voisines.

Consignes de sécurité

Utilisation avec des rayonnements optiques artificiels (OSRV - décret de protection du travail relatif aux rayonnements optiques artificiels)

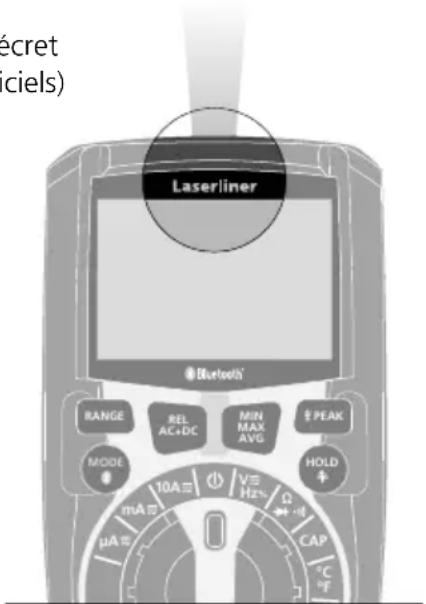

Orifice de sortie de la DEL

• L'appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.
• Puissance de rayonnement : longueur d'ondes de pic égale à 456 nm. Les densités de rayonnement moyennes sont inférieures aux valeurs limites du groupe de risques RG 0.
• L'émission accessible des DEL est inoffensive pour l'œil humain et la peau de l'homme en cas d'utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.
• Il n'est pas possible d'exclure totalement des effets optiques irritants (par ex., éblouissement, aveuglement par des éclairs, images rémanentes, troubles de la perception des couleurs), surtout en cas d'une faible luminosité du champ périphérique.
• Ne pas regarder délibérément et directement la source de rayonnement pendant une durée prolongée.
• Aucun entretien n'est nécessaire pour garantir le respect des valeurs limites du groupe de risques RG 0.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les directives et les valeurs limites de la compatibilité électromagnétique selon la directive CEM 2014/30/UE, qui est couverte par la directive des équipements radio (RED) 2014/53/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Consignes de sécurité

Comportement à adopter lors de rayonnements radio RF

• L'appareil de mesure est doté d'une interface radio.
• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive RED 2014/53/UE.
• Umarex GmbH & Co. KG déclare par la présente que le type d'appareil radio MultiMeter XP est conforme aux principales exigences et aux autres dispositions de la directive européenne pour les équipements radioélectriques 2014/53/UE (RED). Il est possible de consulter le texte complet de la déclaration de conformité UE à l'adresse Internet suivante : http://laserliner.com/info?an=mumexp

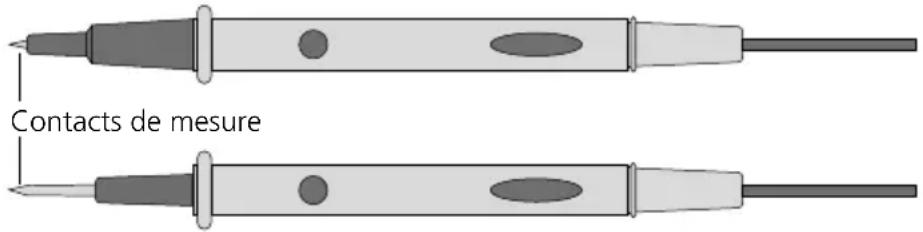

Pointes de mesure

Avec capuchon de protection : CAT III jusque max. 1000 V / CAT IV jusque max. 600 V

Sans capuchon de protection : CAT II jusque max. 1000 V

Arrêt automatique

LOZ Mesure de la tension Low Z

m Milli (10^-3) (volts, ampères)

V Volts (tension)

μ Micro (10⁻⁶) (ampères, capacité)

A Ampères (intensité)

n Nano (10 ^-9) (capacité)

F Farads (capacité)

M Méga (ohms)

k Kilo (ohms)

Ω Ohms (résistance)

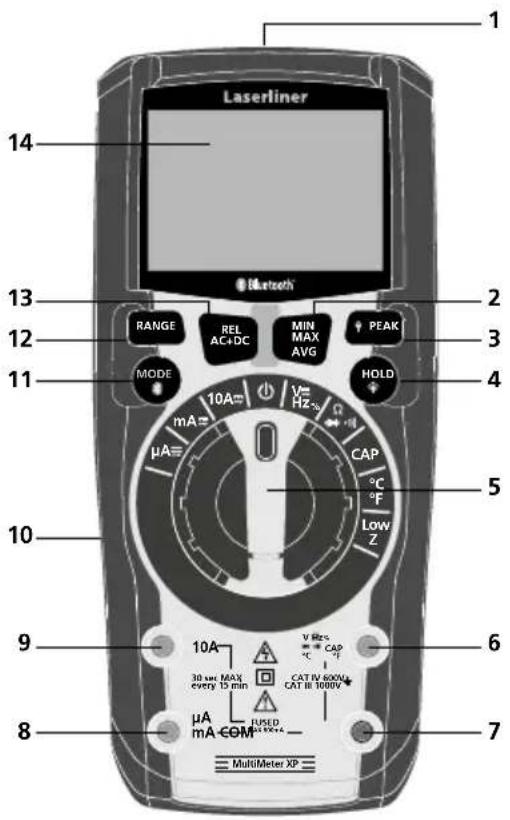

1 Lampe de poche

2 Affichage des valeurs MIN/MAX/AVG

3 Fonction PEAK (fonction des pics de tension), Lampe de poche MARCHE/ARRÊT

4 Conserver la valeur de mesure actuelle, Éclairage ACL activé/désactivé

5 Commutateur rotatif pour régler la fonction de mesure

6 Douille d'entrée rouge (+)

7 Douille COM noire (−)

8 μA / mA Douille d'entrée rouge

9 10A Douille d'entrée rouge (+)

10 Compartiment à piles au dos de l'appareil

11 Commutation de la fonction de mesure, Bluetooth activé / désactivé

12 Sélection manuelle du domaine

13 Mesure comparative (REL), Fonction CA+CC

14 Affichage à cristaux liquides

Hz Hertz (fréquence)

Contrôle des diodes

Contrôle du passage

Pour cent (taux d'impulsion)

F ° Fahrenheit

°C ° Celsius

Bluetooth activé

AC+DC Fonction CA+CC

Mesures de courant continu

Valeur négative

Mesures de courant alternatif

Charge faible des piles

AUTO Sélection automatique du domaine

La valeur mesurée actuelle est conservée

Peak Fonction PEAK (fonction des pics de tension)

MAX Valeur maximale

MIN Valeur minimale

AVO Valeur moyenne

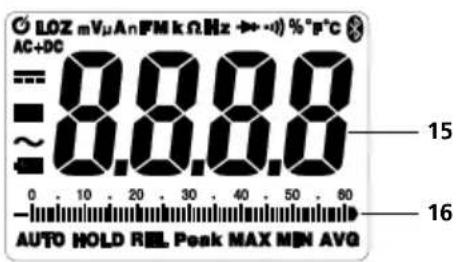

15 Affichage de la valeur mesurée

16 Affichage par graphique à barres

Valeurs limites maximales

Fonction	Valeurs limites maximales
Tension d'entrée maxi entre les bornes d'entrées respectives et la terre :
V CA, V CC 1000 V CA RMS / 1000 V CC
Low Z	600 V CA RMS / 600 V CC
Résistance, continuité, test des diodes, capacité, fréquence, Taux d'impulsions	600 V CA RMS / 600 V CC
Température (°C /°F)	600 V CA RMS / 600 V CC

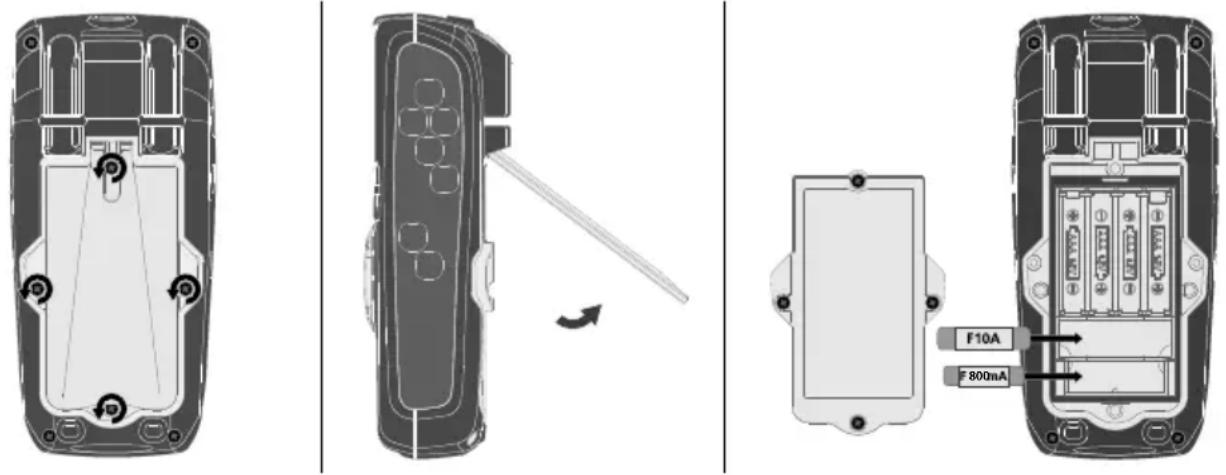

Courant d'entrée max. et fusibles dans la plage de mesure de l'intensité :
μA CA/CC, mA CA/CC Fusible à action rapide 800 mA (6,3 x 32 mm) / 1000 V eff
10A CA/CC	Fusible à action rapide 10A (10 x 38 mm) / 1000 V eff(durée d'enclenchement de max. 30 s toutes les 15 minutes)

Fonction arrêt automatique

L'instrument de mesure s'éteint automatiquement au bout de 15 minutes sans action afin d'économiser les piles. Pour couper cette fonction, maintenir enfoncée la touche MODE pendant la mise en marche.

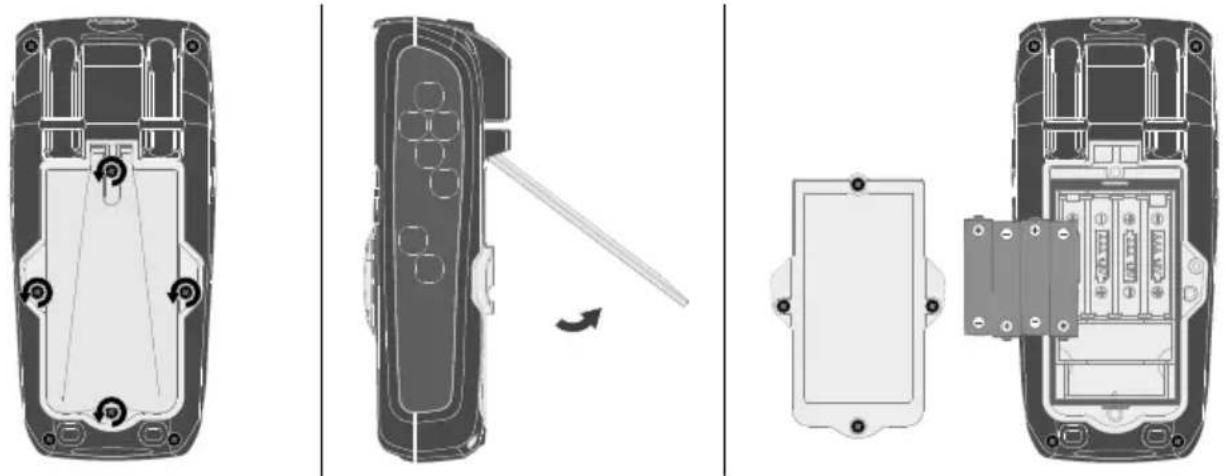

1 Mise en place des piles

Ouvrir le compartiment à piles (10) et introduire les piles en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

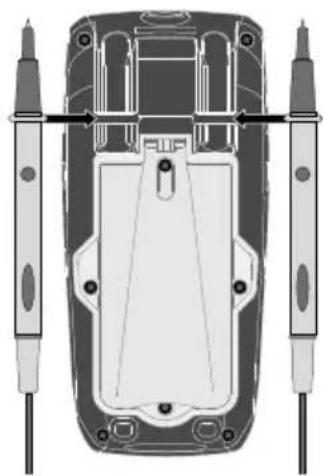

Fixation des pointes de mesure

En cas de non-utilisation et de transport, les pointes de mesure devraient toujours être rangées dans le support situé au dos afin d'éviter toutes blessures causées par les pointes de mesure.

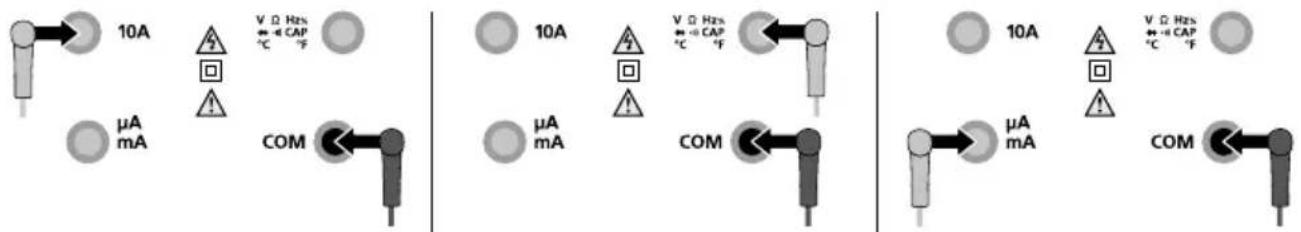

3 Accordement des pointes de mesure

Raccorder systématiquement la pointe de mesure noire (-) à la « douille COM ». Raccorder la pointe de mesure rouge (+) comme indiqué dans les illustrations.

Mesure du courant 10 A Mesure de la tension, de la résistance, de la fréquence, du taux d'impulsions, contrôle des diodes, contrôle du passage, mesure de la capacité, mesure de la température par contact.

Mesure du courant μA et mA

Faire attention avant chaque mesure à ce que les pointes de mesure soient correctement branchées. Une mesure de tension avec des connexions électriques enfichées de 10 A ou de l'ordre du milliampère peut déclencher le fusible intégré et endommager le circuit de mesure.

4 Mesure du courant ca/cc

Mettre le circuit du courant hors tension avant de brancher l'instrument de mesure.

μA / mA / 10A Commutation

CA et CC

Raccorder les contacts de mesure à l'objet à mesurer

Ne mesurez pas des courants supérieurs à 10 A pendant plus de 30 secondes. Cela peut endommager l'instrument ou les pointes de mesure.

5 Mesure de la tension ca/dc

V CA/CC

2.3.

Commutation CA, CC, Hz et %

Raccorder les contacts de mesure à l'objet à mesurer

6 Mesure de la fréquence et du taux d'impulsions

Commutation

Hz / % Raccorder les contacts CA, CC, Hz et %

rougenoir

de mesure à l'objet à mesurer

7 Mesure de la résistance

Commutation Ω, contrôle du passage contrôle des diodes

rougenoir

Raccorder les contacts de mesure à l'objet à mesurer

8 Contrôle des diodes

Contrôle des diodes

Commutation Ω, contrôle du passage, contrôle des diodes

Direction du passage

Si aucune valeur de mesure mais « O. L » s'affiche à l'écran, la diode est mesurée en direction du blocage ou la diode est défectueuse. Si 0.0 V est mesuré, la diode est défectueuse ou il y a un court-circuit.

9 Mesure de la capacité

Mesure de la capacité Raccorder les contacts de mesure à l'objet à mesurer

En cas de condensateurs polarisés, raccorder le pôle positif avec la pointe de mesure rouge.

Contrôle du passage

Contrôle du passage

Commutation Ω, contrôle du passage, contrôle des diodes

rouge rouge noir noir

Une valeur mesurée inférieure à 50 ohms est reconnue comme passage qui est confirmé par un signal sonore. Si aucune valeur de mesure mais « O. L » s'affiche à l'écran, soit la plage de mesure est dépassée, soit le circuit de mesure n'est pas fermé ou est interrompu.

Les composants doivent être sans tension.

11 Sure de la température par contact

Branchez la sonde de température (du type K) également fournie sur l'appareil pour effectuer la mesure de la température par contact. Veillez à ce que la polarité soit correcte.

°C / °F

2.3.

Commutation °C et °F

12E Sure de la tension low z

1.2.3.

Mesure de la tension Low Z Commutation

CA et CC

Raccorder les contacts de mesure à l'objet à mesurer

13 Utorange

La fonction Autorange est automatiquement activée dès que l'instrument de mesure a été mis sous tension. Elle cherche le meilleur domaine possible pour la mesure dans les fonctions de mesure correspondantes.

14 Activer / désactiver bluetooth

Appuyer longuement sur la touche 11 pour activer et désactiver Bluetooth.

15 Fonction REL (mesure comparative)

La mesure comparative mesure de manière relative par rapport à une valeur de référence auparavant mémorisée. Cela permet d'afficher à l'écran la différence entre la valeur de mesure actuelle et la valeur de référence mémorisée. Appuyez sur la touche « REL » dans la fonction de mesure correspondante pendant une mesure de la référence. La valeur de la différence entre la mesure actuelle et la valeur de référence définie s'affiche maintenant à l'écran. Il suffit de réappuyer sur la touche « REL » pour désactiver cette fonction.

16 Fonction ca+cc

La fonction CA+CC mesure non seulement les composants CA, mais également les composants CC pour calculer la RMS effective.

1.

V CA/CC

1.

Activer CA+CC

Raccorder les contacts de mesure à l'objet à mesurer

La fonction MAX/MIN/AVG affiche les valeurs mesurées les plus élevées, les plus basses et moyennes. Les valeurs mesurées sont actualisées à chaque fois lorsqu'une mesure plus élevée ou plus basse est détectée. Appuyez brièvement sur la touche MAX/MIN/AVG pour activer cette fonction. « MAX » s'affiche avec la valeur la plus élevée sur l'écran ACL. Il suffit d'appuyer brièvement sur la touche MAX/MIN/AVG pour que l'instrument de mesure commute de MAX à MIN et de MIN à AVG. Maintenez la touche MAX/MIN/AVG enfoncée pour quitter MAX / MIN / AVG et pour revenir au fonctionnement normal.

18 Fonction PEAK (fonction des pics de tension)

La fonction PEAK détecte le pic positif le plus élevé et le pic négatif le plus élevé sous forme d'ondes de courant CA ou de tension CA. Les valeurs mesurées sont chaque fois actualisées lorsqu'une valeur PEAK négative ou positive plus élevée est détectée.

Activer PEAK « Peak MAX »

« Peak MAX » pointe positive maximale

Commuter à « Peak MIN »

« Peak MIN » pointe négative maximale

Maintenir la touche PEAK enfoncée un court instant pour commuter entre Peak MAX et Peak MIN. Pour revenir au fonctionnement normal, maintenir la touche PEAK appuyée jusqu'à ce que l'affichage Peak disparaisse de l'écran ACL.

19ÈME d'ensemble des fonctions

Les fonctions décrites aux points 15 à 18 sont disponibles dans les variables mesurées illustrées :

Mesure du courant CA (μA)	● / -	● / ● / ● ●
Mesure du courant CC (μA)	● / -	● / ● / ●	-
Mesure du courant CA (mA)	● / -	● / ● / ●	-
Mesure du courant CC (mA)	● / -	● / ● / ●	-
Mesure du courant CA (10A)	● / -	● / ● / ●	-
Mesure du courant CC (10A)	● / -	● / ● / ●	-
Mesure de la tension CA	● / ● ●	/ ● / ● ●
Mesure de la tension CC	● / ● ●	/ ● / ●	-
Mesure de la fréquence	- / -	- / - / -	-
Mesure du taux d'impulsions	- / -	- / - / -	-
Mesure de la résistance	● / -	● / ● / ●	-
Contrôle du passage - / -		● / ● / ●	-
Contrôle des diodes - / -		● / ● / ●	-
Mesure de la capacité	● / - - / - / --
Mesure de la température par contact	- / -	● / ● / ●	-
Mesure de la tension Low Z	- / -	- / - / -	-

20 Fonction lampe de poche

Appuyer brièvement sur la touche (3) pour allumer et éteindre la lampe de poche.

21 Rétroéclairage

Appuyer longtemps sur la touche (4) pour allumer et éteindre le rétro-éclairage.

Le rétro-éclairage s'allume automatiquement en cas d'environnements sombres.

22 Fonction hold

La fonction Hold permet de conserver la valeur mesurée actuelle à l'écran.

Il suffit d'appuyer sur la touche „HOLD“ (4) pour activer ou désactiver cette fonction.

23 Emplacement du fusible

Pour remplacer le fusible, déconnecter tout d'abord les pointes de mesure de tout type de source de tension, puis de l'instrument. Ouvrir le boîtier et remplacer le fusible par un fusible du même type de spécification identique (10A / 1000V ou 800mA / 1000V). Fermer le boîtier et le revisser consciencieusement.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.

Transmission des données

L'appareil est doté d'une fonction Bluetooth®* qui permet la transmission sans fil des données aux terminaux mobiles (p. ex. smartphone, tablette) avec l'interface Bluetooth®*.

Vous trouverez les conditions requises du système pour une liaison Bluetooth®*.

L'appareil peut se connecter par Bluetooth®* aux appareils mobiles compatibles avec Bluetooth 4.0.

La portée est d'une distance maximale de 10 m de l'appareil mobile et dépend fortement des conditions ambiantes, comme p. ex. l'épaisseur et la composition des murs, des sources de brouillage ainsi que des propriétés de transmission / réception de l'appareil.

Bluetooth®* doit être activé à la mise sous tension car le système de mesure ou l'instrument de mesure est conçu pour une faible consommation électrique.

Il est possible de connecter un terminal mobile à l'appareil de mesure mis sous tension en utilisant une application.

Application (app)

L'utilisation de la fonction Bluetooth® nécessite une application.

Vous pouvez la télécharger à partir du store correspondant à l'appareil mobile :

Téléchargez sur le

App Store

ANDROID APP ON

Google™ play

Vérifiez que l'interface Bluetooth®* de l'appareil mobile est activée.

Une fois l'application lancée et la fonction Bluetooth®* activée, il est possible de connecter un terminal mobile et l'appareil de mesure. Si l'application détecte plusieurs instruments de mesure actifs, choisissez l'instrument adapté.

Au démarrage suivant, cet instrument de mesure peut être connecté automatiquement.

La marque et le logo Bluetooth® sont des marques déposées de Bluetooth SIG, Inc.

Caractéristiques techniques (Sous réserve de modifications techniques. 18W09)

Fonction Plage Résolution			Précision% de la valeur mesurée (relevée)+ chiffres de poids le plus faible (digits)
Tension CALargeur de bande : 50-400 Hz	600.0 μA 0.1 μA		± (1,0% relevée ± 3 chiffres)
	6000 μA 1 μA
	60.00 mA 10 μA
	600.0 mA 0.1 mA
	10.00 A 10 mA ± (2,0% relevée ± 8 chiffres)
Tension CC	600.0 μA 0.1 μA		± (1,0% relevée ± 3 chiffres)
	6000 μA 1 μA
	60.00 mA 10 μA
	600.0 mA 0.1 mA
	10.00 A 10 mA ± (1,5% relevée ± 3 chiffres)
Courant CALargeur de bande : 50-1000 Hz	6.000 V 1 mV		± (1,0% relevée ± 5 chiffres)60.00 V 1
	600.0 V 0.1 V
	1000 V 1 V ± (1,2% relevée ± 5 chiffres)
	FréquencePrécision: ± (1,0% relevée ± 5 chiffres)Sensibilité: > 15 V RMS
	TastgradPrécision: 5% ... 95% ± (1,5% relevée ± 10 chiffres)Sensibilité: > 15 V RMS
Courant CC	600.0 mV 0.1 mV ± (0,5% relevée ± 8 chiffres)
	6.000 V 1 mV		± (0,8% relevée ± 5 chiffres)60.00 V 1
	600.0 V 0.1 V
	1000 V 1 V ± (1,0% relevée ± 3 chiffres)
	6.000 V 1 mV		± (1,5% relevée ± 20 chiffres)60.00 V
	600.0 V 0.1 V
	1000 V 1 V ± (1,5% relevée ± 5 chiffres)
Tension CA/ CC (LOW Z)Largeur de bande : 50-400 Hz	6.000V 1 mV		± (3,0% relevée ± 30 chiffres)60.00 V
	600.0 V 0.1 V
	1000 V 1 V ± (3,0% relevée ± 5 chiffres)
Résistance	600.0 Ω 0.1 Ω		± (1,5% relevée ± 5 chiffres)
	6.000 kΩ 1 Ω
	60.00 kΩ 10 Ω
	600.0 kΩ 100 Ω
	6.000 MΩ 1 kΩ
	60.00 MΩ 10 kΩ ± (2,0% relevée ± 10 chiffres)
Capacité	60.00 nF	10 pF	± (5,0% relevée ± 35 chiffres)
	600.0 nF	100 pF	± (3,0% relevée ± 5 chiffres)
	6.000 μF	0.001 μF
	60.00 μF	0.01 μF
	600.0 μF	0.1 μF
	6000 μF 1 μF	± (5,0% relevée ± 5 chiffres)
Fréquence	9.999 Hz	0.001 Hz	± (1,0% relevée ± 5 chiffres)
	99.99 Hz	0.01 Hz
	999.9 Hz	0.1 Hz
	9.999 kHz 1 Hz
	Largeur d'impulsion : 100 μs ... 100 msFréquence : 10 Hz ... 1 kHzSensibilité : >8 V RMS
Taux d'impulsion	20% ... 80%	0.1%	± (1,2% relevée ± 2 chiffres)
	Largeur d'impulsion : 100 μs ... 100 msFréquence : 10 Hz ... 1 kHzSensibilité : >8 V RMS
Température	-20 ... 760°C	0.1~1°C	± (1% relevée ± 5°C)
	-4 ... 1400°F	0.1~1°F	± (1% relevée ± 9°F)
Fonction Plage Entrée max.
Tension CA 10 A
Tension CC 10 A
Fonction Plage Protection à l'entrée
Courant CA 45 Hz ... 1000 Hz	1000V CA rms ou 1000V CC
Tension CA+CC 50 Hz ... 400 Hz	600V CA rms ou 600V CC
Tension CA/CC LOW Z 50 Hz ... 400 Hz	600V CA rms ou 600V CC
Courant CC 50 Hz ... 400 Hz	600V CA rms ou 600V CC
Résistance, capacité, contrôle des diodes, passage, température		600V CA rms ou 600V CC
Toutes les précisions dans les plages CA sont spécifiées pour 5 % à 95 % de la valeur mesurée
Contrôle des diodes	Courant d'essai / Tension d'essai ≤ 1 mA / Tension en circuit ouvert < 3 V CC typique
Contrôle du passage Seuil de déclenchement < 30Ω , courant de test < 1 mA
Affichage à cristaux liquides 0 ... 6000
Taux de mesure 3 mesures/s
Résistance d'entrée 10 MΩ (VDC, VAC, V CA+CC), 3 kOhm (VDC Low Z, VAC Low Z)
Catégorie de protection II, isolation double
Catégorie de surtension	CAT III - 1000V, CAT IV - 600V
Degré d'encrassement	2
Conditions de travail	0 ... 40°C, 75%rH, non condensante, Hauteur de travail max. 2000 m
Conditions de stockage	-10 ... 60°C, 80%rH, non condensante
Caractéristiques de fonctionnement du module radio	Interface Bluetooth LE 4.x ; Bande de fréquences : bande ISM (industrielle, scientifique et médicale) 2400-2483,5 MHz, 40 canaux Puissance d'émission : max. 10 mW Largeur de bande : 2 MHz Débit binaire : 1 Mbit/s; modulation : GFSK / FHSS
Alimentation électrique	piles 4 x AAA 1,5 Volt
Dimensions (l x h x p)	75 x 170 x 48 mm
Poids (piles incluse)	416 g

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info? an=mumexp
