Producttype	Dataloggermultimeter (temperatuur, luchtvochtigheid, dauwpunt)
Merk	Laserliner
Model	ClimaData Box
Afmetingen (L x B x H)	48 x 33 x 94 mm
Gewicht	136 g (met batterij en muurbevestiging)
Voeding	1 lithiumbatterij 3,6 V type 1/2 AA (14250)
Batterijduur	3 maanden (afhankelijk van instellingen en gebruik)
Temperatuur meetbereik	-40 °C tot 70 °C (-40 °F tot 158 °F)
Nauwkeurigheid temperatuur	±1 °C (van -10 °C tot 40 °C); ±2 °C (andere bereiken)
Meetbereik relatieve luchtvochtigheid	0 % tot 100 % RV
Nauwkeurigheid relatieve luchtvochtigheid	±3 % (40% – 60% RV); ±3,5 % (20% – 40% en 60% – 80% RV); ±5 % (0% – 20% en 80% – 100% RV)
Geheugen	49.050 waarden
Meetinterval	1 s tot 24 u (instelbaar)
Hoofdfuncties	Langdurige meting en registratie van temperatuur, luchtvochtigheid, dauwpunt; MIN/MAX-weergave; programmeerbaar alarm; USB-interface voor gegevensoverdracht
Weergave	LCD-scherm met datum/tijd, gemeten waarde, batterij-indicator, alarm, actieve opname
Communicatie-interface	USB mini (compatibel met Windows XP/Vista/7/8/10, 32/64-bit)
Meegeleverde accessoires	CD met software en stuurprogramma's, USB-kabel, muurbevestiging, batterij
Onderhoud en reiniging	Reinigen met een licht vochtige doek; geen oplosmiddelen gebruiken; bewaren op een droge en schone plaats
Veiligheid	Alleen gebruiken voor het beoogde doel; het apparaat niet wijzigen; mechanische schokken, extreme temperaturen en trillingen vermijden
Repareerbaarheid	Bij defecten contact opnemen met de klantendienst van Umarex-Laserliner; geen reserveonderdelen beschikbaar voor de gebruiker

Veelgestelde vragen - ClimaData Box Laserliner

Hoe installeer ik de batterij in de ClimaData Box?

Open het batterijcompartiment aan de achterzijde van het apparaat. Plaats een lithiumbatterij 3,6 V type 1/2 AA (14250) met inachtneming van de polariteitssymbolen (+/-) in het compartiment. Sluit het deksel. Het apparaat schakelt automatisch in.

Hoe start ik een metingopname?

Voor een handmatige start houdt u de toets (1) lang ingedrukt totdat "Rec" op het scherm verschijnt. U kunt ook een automatische of vertraagde start configureren via de software op de pc. Zodra u verbinding heeft met de computer, gebruikt u het menu Configuratie om de modus te kiezen.

Hoe breng ik de geregistreerde gegevens over naar een computer?

Sluit de ClimaData Box aan op een USB-poort van uw computer met de meegeleverde USB-kabel. Start de software die vanaf de cd is geïnstalleerd. Klik op de knop "Downloaden" om de gegevens te importeren. Tijdens de overdracht toont het scherm "-PC-". Na voltooiing verschijnen de gegevens in de software.

Wat betekent de weergave "-LO-" op het scherm?

De melding "-LO-" duidt op een probleem met de sensor. In dat geval moet het apparaat naar de klantendienst van Umarex-Laserliner worden gestuurd. Probeer niet zelf te repareren.

Hoe stel ik het alarm voor temperatuur of luchtvochtigheid in?

Ga in de software naar het menu Configuratie. Onder "Instellingen alarmfunctie" kunt u hoge en lage drempelwaarden instellen voor temperatuur, relatieve luchtvochtigheid en dauwpunt. Als een waarde de drempel overschrijdt, knippert de LED (2): rood voor temperatuur, geel voor luchtvochtigheid.

Wat is de capaciteit van het interne geheugen?

Het interne geheugen kan maximaal 49.050 gemeten waarden opslaan. De opnameduur is afhankelijk van het ingestelde meetinterval (van 1 seconde tot 24 uur). Wanneer het geheugen vol is, stopt de opname (discontinue modus) of worden oude gegevens overschreven (continue modus).

Kan ik het apparaat gebruiken in vochtige of koude omgevingen?

Ja, het apparaat werkt van -40 °C tot 70 °C en van 0% tot 100% relatieve luchtvochtigheid (zonder condensatie). Na overgang van een koude/vochtige naar een warme omgeving kan er echter condensatie optreden. Laat het apparaat enkele ogenblikken verticaal acclimatiseren.

Hoe reinig ik het apparaat?

Reinig alle onderdelen met een licht vochtige doek. Gebruik geen schoonmaakmiddelen, schuurmiddelen of oplosmiddelen. Bewaar het apparaat op een droge en schone plaats.

Is de software beschikbaar in het Frans?

De meegeleverde software is alleen beschikbaar in het Engels. De gebruikersinterface gebruikt Engelse termen, maar het gebruik blijft eenvoudig: opslaan, openen, configuratie, downloaden, enz. U kunt de instructies in de handleiding raadplegen.

Hoe reset ik het apparaat of wis ik de gegevens?

Om gegevens te wissen, sluit u het apparaat aan op de pc, opent u de software en voert u een herconfiguratie uit via het menu Configuratie. Let op: alle gegevens worden automatisch gewist bij herconfiguratie. U kunt ook een nieuwe opname starten die eerdere gegevens wist.

GEBRUIKSAANWIJZING ClimaData Box Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de waarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / Toepassing

Het onderhavige meettoestel is bedoeld voor de duurzame meting van omgevings-temperatuur, luchtvochtigheid en dauwpunt. De meetwaarden worden intern opgeslagen. Als het meettoestel op een pc wordt aangesloten,+kennen de waarden via USB worden uitgelezen. De configuratie van de meetparameters, de Voorbereiding van een neue meting en deaarop aansluitende evaluatie van de gegevens worden met behulp van de bijgeleverde software aan de pc uitgevoerd.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De bouwwijze van het apparaat mag nicht worden veranderd!
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijk 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van Personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

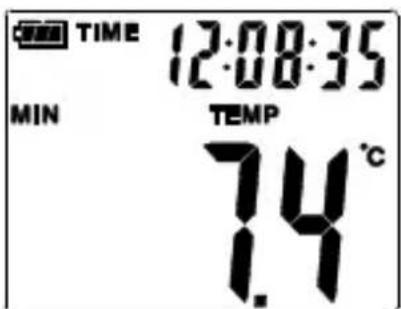

Voorbeeld: Weergavetemperatuur MIN

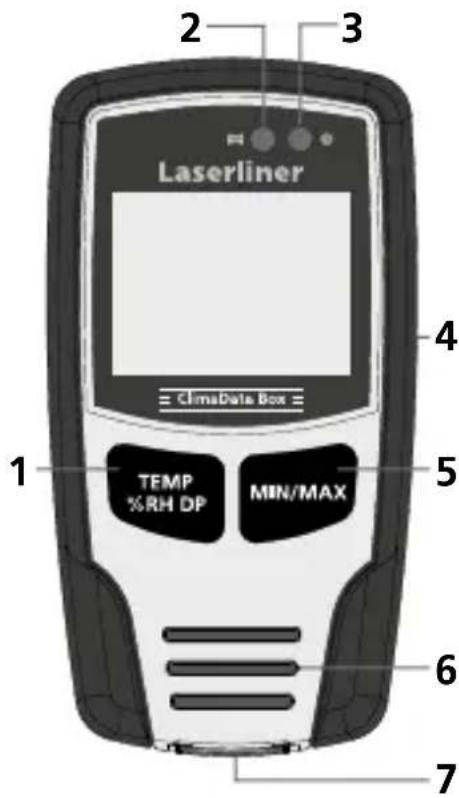

1 Omschakeling van de weergave voor temperatuur, relatieve luchtvochtigheid, dauwpunt / starten en stoppen van de meetwaarde-opname
2 Alarmfunctie
3 Meetwaardeopname actief
4 Batterijvak (achterzijde)
5 Weergave van de actuèle meetwaarde en de MIN- en MAX-waarden van de geselecteerde modus
6 Sensor
7 USB-interface

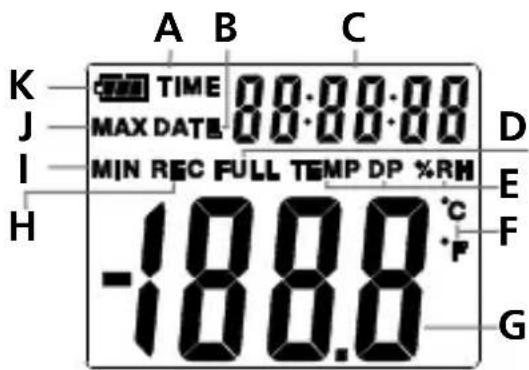

A Tijdweergave actief
B Datumweergave actief
C Weergaveijd / datum
D Gegevensgehugen vol
E Weergave van temperatuur, relatieve luchtvochtigheid, dauwpunt
F Meeteenheid ^ C / ^
G Meetwaardeweergave
H Meetwaardeopname actief

Weergave MIN-waarden
J Weergave MAX-waarden
K Batterij-indicator

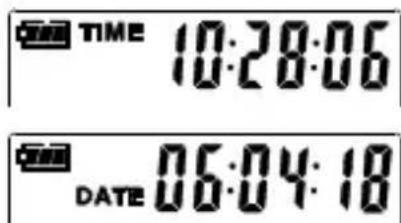

De weergave schakelt om de 10 seconden om:tussenijd en datum.

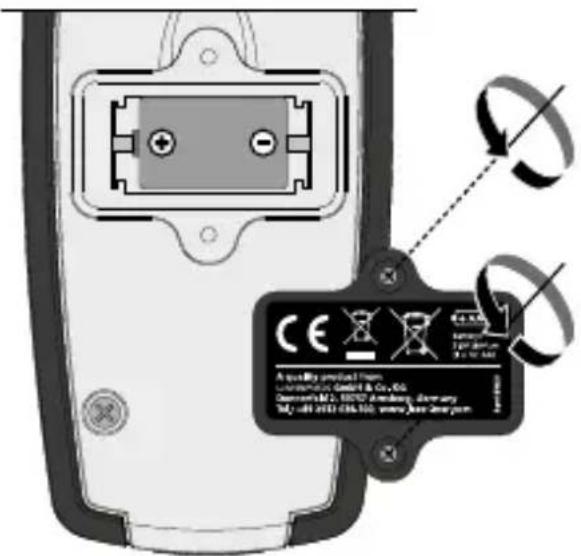

1 Batterijplaatsen

Open het batterijvakje en plaats de batterij overeenkomstig de installatiesymbolen. Let waar bij op de juiste polariteit.

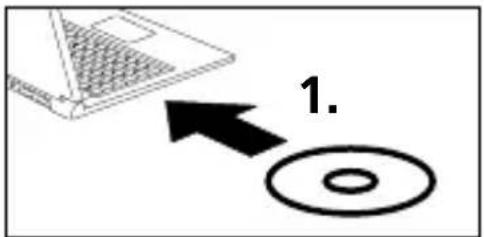

USB-besturingsprogramma / Software-installatie / Ingebruikname

Plaats de bijgeleverde cd in het station en volg de installatieroutine. Beeindig het installmentprogramma na de succesvolle installment.

！

Voordat u de applicatie kunt starten en het toestel met de pc verbindt,要去h USB-besturingsprogramma worden geinstalleerd. Plaatsaar-. Voorde bijgeleverde CD in het station en open de map ,USB Driver'.

Al naargelang de gelebrekte versie van het Windows-besturingsystem start het volgende installmentiebestand:

32bit versie: CP210xVCPlstaller_x32

64bit versie: CP210xVCPlstaller_x64

Welke versie op uw pc is geinstalleerd,kest u nakijken in de basis-informatie van uw Windows-installatie. Volg de installmenteroutine.

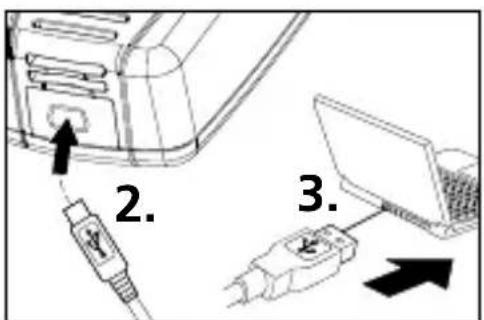

Sluit nu de bijgeleverde USB-kabel met het ene uiteinde aan op de mini USB-poort van het toestel en het andere uiteinde op een vrije usb-port van uw pc en start de applicatie.

！

De software is alleen beschikbaar in de Engelse taal.

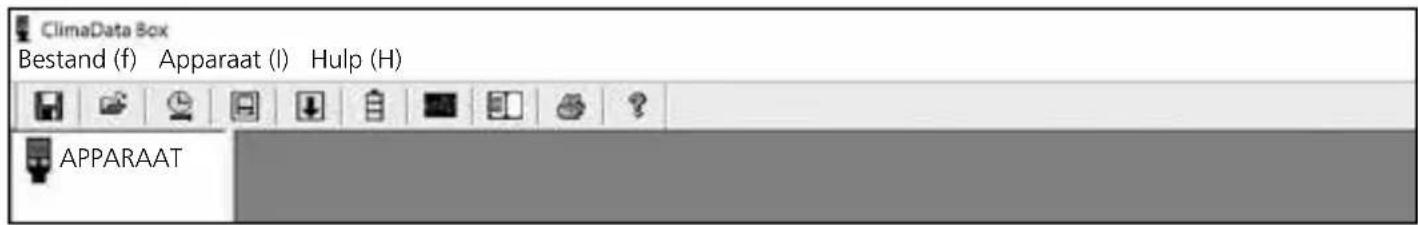

3 Gebruikersinterface

Opslaan Slaat de opgenomen gegevens op de harde schijf op
Openen Opgeslagen bestanden openen
Datum / Tijd
Instellen van datum enarend
Setup Meetspecifieke instelligenuitvoeren
Download De opgenomen bestanden downloaden

Batterijstatus Weergave van de batterijlading
Diagram Toont de opgenomen gegevens als diagram
Lijst Toont de opgenomen gegevens als lijst
Afdukken Het diagram of de lijst kan worden afgedrukt
? Hulpfunctie

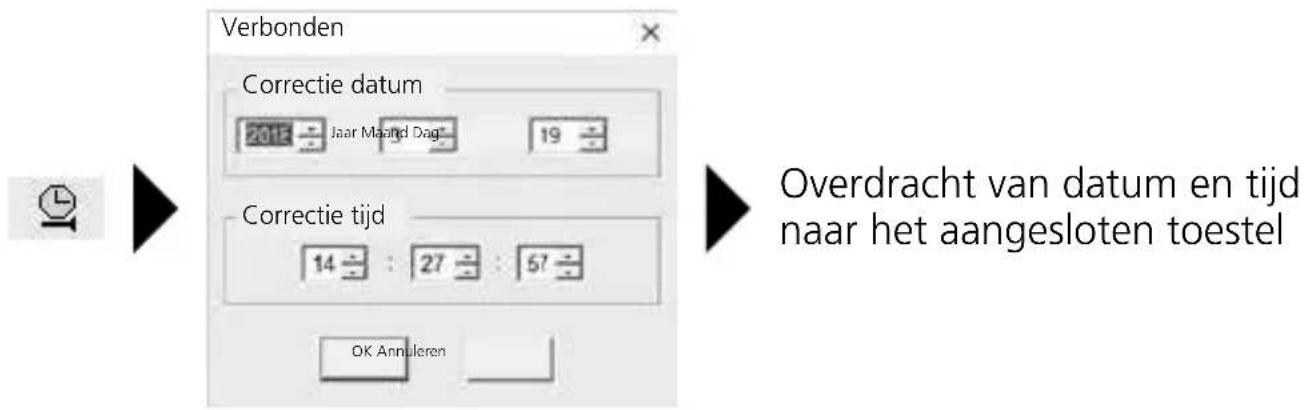

4 Datum / Tijd instellen

Setup-menu

Via het setup-menu können bij het aangesloten toestel(meetspecifieke instellingen worden uitgevoerd.

Bij de neue configuratie worden alle gegevens automatisch gewist.

5.1 Aftastsnelheid

De aftastsnelheid bepaalt de frequentie van de opname van meetwaarden. De instelmogelijkheden zijn 1 ... 60 seconden, 1 ... 60 minutes en 1 ... 24 eer. Onder 'Opnametijd' worden de maximale duur van de meting berekend. Na afloop van deze tijd is het meetwaardegeheugen vol. Zie hiervoor ook hoofdstuk 5.6 ,Opname ononderbroken / Niet ononderbroken'.

De actieve opname worden gesignaleerd door de led (3) en de weergave REC op het display. Het ledsignaal kan desgewenst om de 10, 20 of 30 seconden verschijnen. Desgewenst kan het ledsignaal worden uitgeschakeld.

5.3 Opties voor het starten van een meting

De meting kan handmatig, automatisch of volgens een ingesteldeijd worden gestart.

Handmatig: De meting kan worden gestart en gestopt door het lang indrukken van de toets (1).

Automatisch: De meting start zodra de verbinding van het toestel met de pc worden onderbroken.

Startvertraging: De meting start na afloop van de ingesteldeijd.

5.4 Huidigeijd

Onder, Huidigeijd' worden de ingestelde datum en de ingesteldeijd weergegeven. Het datumformaat kan hier worden gewijzigd.

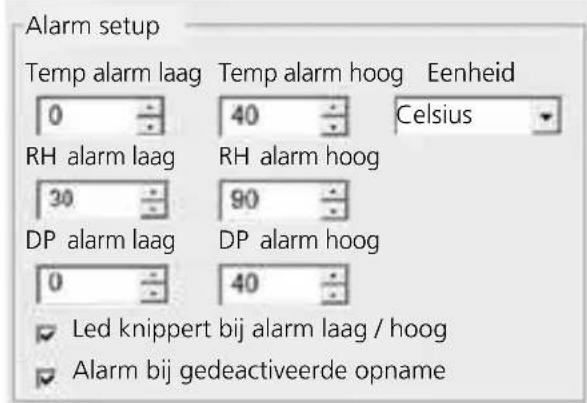

5.5 Installingen alarmfunctie

Voor de drie meetgrootheden temperatuur, relatieve luchtvochtigheid en dauwpunt kunnen de alarmbereiken vrij worden gedefinieerd. Wanner de gemeten waarden de ingestelde bovengrens over- of de ondergrens onderschrijdt, knippert de alarmled (2) een keer per minuut.

Led rood: temperatuurwaarde onder-/ overschreden

Led geel: vochtigheidswaarde onder-/ overschreden

Led knippert bij alarm laag / hoog: de alarmfunctie kan geactiveerd en gedeactiveerd worden.

Alarm bij gedeactiveerde opname: er worden een signalauiitgeveen als de opnamefunctie (REC) Niet actief is.

5.6 Opname ononderbroken / Niet-ononderbroken

Opname ononderbroken:

De opname loopt totdat deze handmatig worden gestopt. De oudste meetwaarden worden waar bij overschreiben.

Niet-onnderbroken: De opname stopt automatisch wanner het gegevensgeheugen vol is.

Opmerking over het verloop van een meting en het gebruik

1. ClimaData-box met de pc verbinden
2. Eventueel voorhanden gegevens uitlezen en opslaan. Door de start of de configuratie van een neue meetbare opname worden alle voorafgaande gegevens gewist.
3. Configuratie van de opname en het setup-menu UITvoeren en instellenen opslaan.
4. Positioneer het toestel al naargelang de startparameter op demeetplaats en neem de meetwaarden op. Druk bij de parameter 'handmatige start' lang op toets 1. Op het display verschijnt 'REC' en de meetwaardeopname is geactiveerd.
5. De opname worden gestopt door nogmaals lang indrukken van toets 1 / of al naargelang de ingestelde parameter als het geheugen vol is.
6. ClimaData-box op de pc aansluten, gegevens uitlezen en opslaan.

Het meettoestel要去 rechtep worden gespositioneerd voor een voldoende luchtcirculatie aan de sensor. Gebruik hiervoord bijgeleverde wandhouder.

Als het meettoestel in een omgeving met een lage temperatuur en/of een hoge luchtvochtigheid ward gebruikt, kan door de klimaatverandering condenswater in de sensorbehuizing ontstaan. Zet het meettoestel waarom gedurende eenijdrechtop totdat het heeft{kunnen acclimatiseren.

Download

Voor de verdere bewerking en documentationatie要去en de opgenomen gegevensaar de software worden overgedragen. Start hiervoor de software en sluit het apparaat via de USB-poort aan op de pc.

Bij de overdracht van de gegevens verschijnt '-PC-' op het lc-display. Nadat alle gegevens zijn geladen, toont de ClimaData-box de daadwerkelijkke waarde van de actuele meting. Een(AP) meting wist alle voorafgaande gegevens.

De gegevens worden nicht automatisch opgeslagen.

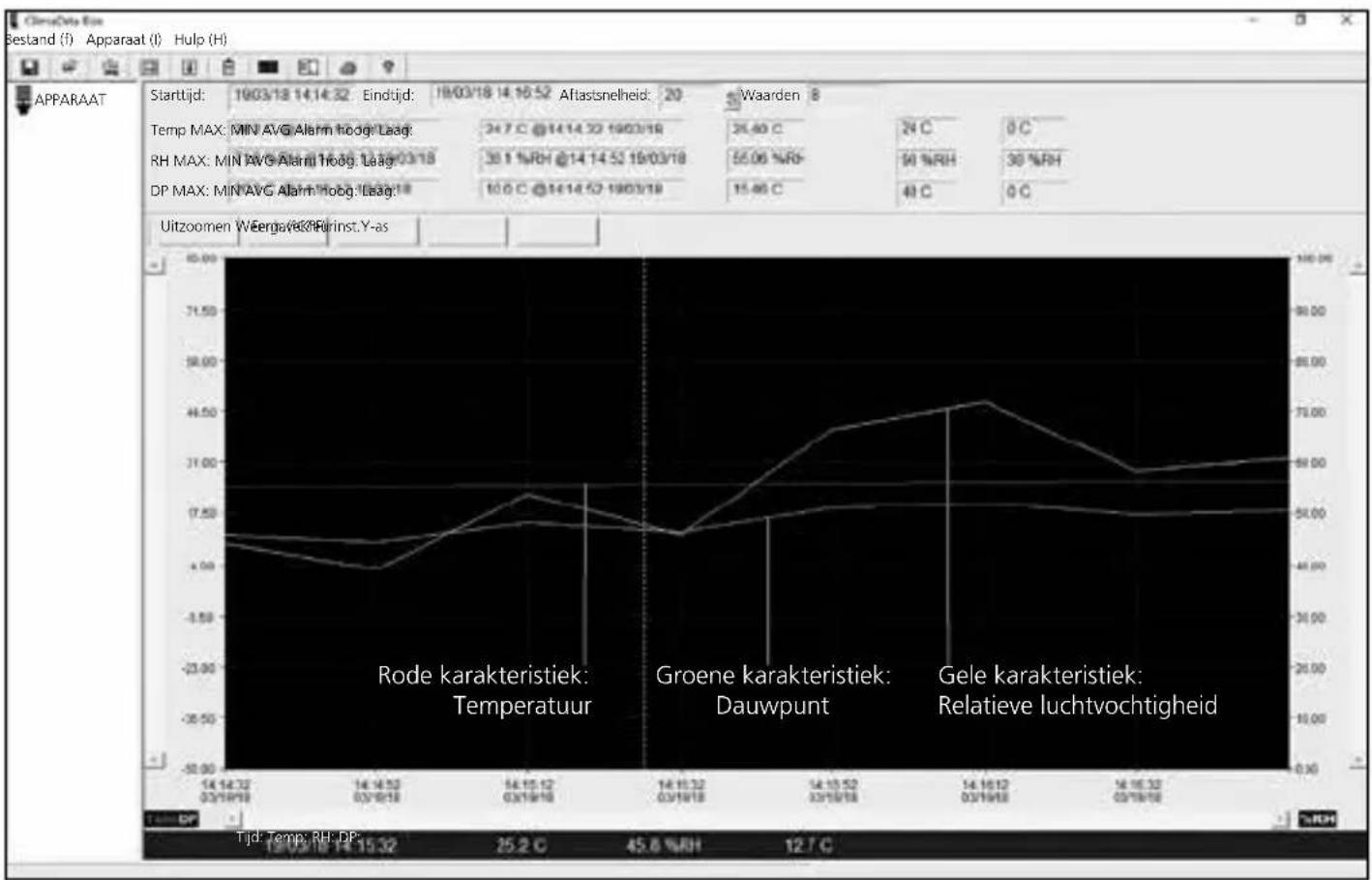

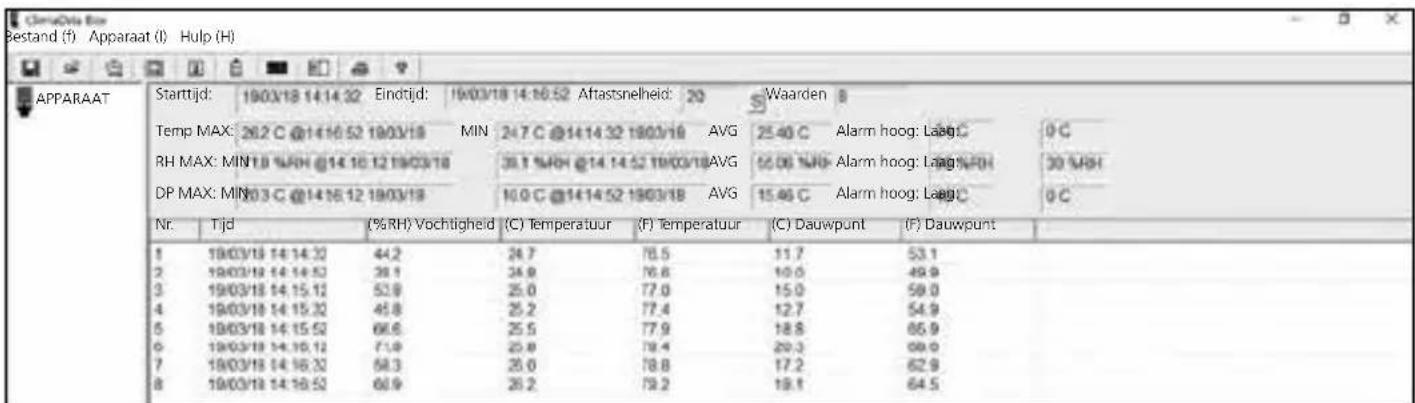

8 Evaluate van de meetwaarden

De opgenomen meetwaarden worden weergegeven in een staafdiagram.

Alternatief kuren de meetwaarden worden weergegeven als lijst.

8.1 Zoom

Gedeelten können worden ingezoomd. Trek hiervoor met een ingedrukte linker muistoets een rechthoek over het gewenste gedeelte en LAST de toets waar los. Met de horizontale scrollbalkkahnen verdere meetwaarden worden weergegeven. Met de linker verticale scrollbalk Aunt u de weergave van de temperatuurgegevens, met de rechtter verticale scrollbalk de gegevens voor de relatieve luchtvochtigheid omschakelen.

Uitzoomen

Terug maar de volledige weergave

8.2 Eenheid omschakelen (^ / ^)

Eenh. (^ / ^)

De meetwaarden worden weergegeven in ^ C of F.

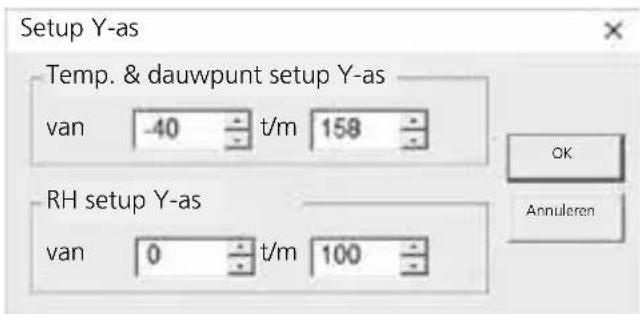

8.3 Setup Y-as

Y-as

Voor de Y-as kan de schaalverdeling worden veranderd.

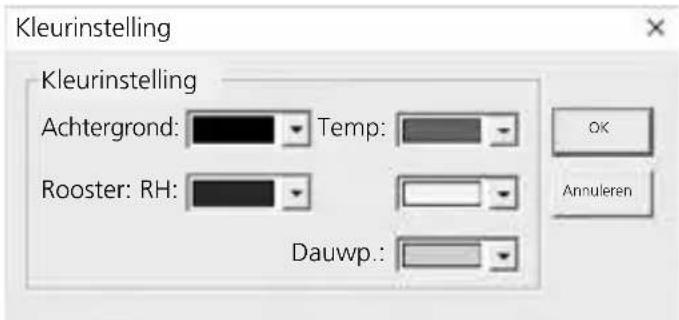

8.4 Kleurinstelling

Kleurinst.

De kleuren in het staaf-diagram können worden veranderd.

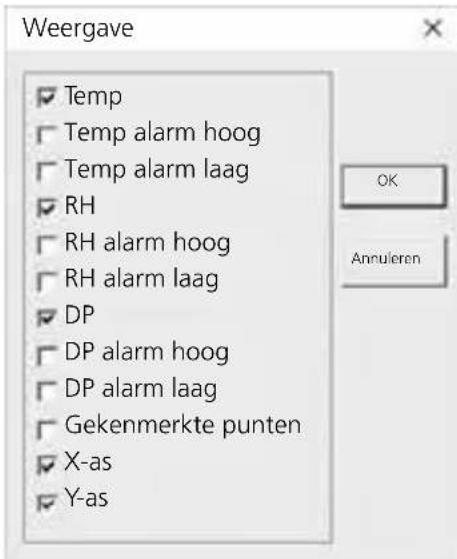

8.5 Weergave

Weergave

De waarden in het staaf-diagram en de lijst+kennen weergegeven en verborgen

worden.

9 Foutmelding -LO-

Wonneer -LO- op het display verschijnt, wijst dit maar een probleem met de sensor. In dat geval heeft het toestel een servicebeurt nodig. Neem a.u.b. contact op met de serviceafdeling van UMAREX-LASERLINER.

Technische gegevens

	Omgevingstemperatuur
	-40°C ... 70°C	-40°F ... 158°F
	±1°C (-10°C ... 40°C)	±1,8°F (14°F ... 104°F)
	±2°C (-40°C ... -10°C, +40°C ... 70°C)	±3,6°F (-40°F ... -14°F, +104°F ... 158°F)
	Relatieve luchtvochtigkeit
Nauwkeurigheid (absoluut)	0% ... 100%
	±3% (40% ... 60%)
	±3,5% (20% ... 40%, 60% ... 80%)
	±5% (0% ... 20%, 80% ... 100%)
	Dauwpuntweergave
	-40°C ... 70°C	-40°F ... 158°F
	±2°C (@25°C, 40% rH ... 100% rH)	±3,6°F (@77°F, 40% rH ... 100% rH)

Technische gegevens

Resolutie	0,1% rH, 0,1°C, 0,1°F
Geheugen	49050 afzonderlijke waarden
Meetinterval	1s ... 24h
Werkomstandigheden	-40°C ... 70°C (-31°F ... 158°F), luchtvochtigheid Niet condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdamse Peil)
Opslagvoorwaarden	-40°C ... 70°C (-31°F ... 158°F), luchtvochtigheid max. 80% rH
Stroomverzorging	1x 3,6V lithium (type 1/2 AA, 14250)
Batterijlooptijd	3 maanden (karakteristiek, afhankelijk van het meetinterval, de omgevingstemperatuur en het gebruik van de alarmleds)
Afmetingen	48 x 33 x 94 mm (B x L x H)
Gewicht 136 g (incl. batterijen en wandhouder)
Systeemvoorwaarden	Windows XP / Vista / 7 / 8 / 10, 32bit / 64bit

Technische veranderingen voorbehonden. 18W28

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en要去 volgens de Europese richtig voor oude elektrische en elektronische apparatuur geschaden verzamelden en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=clidabox

！
