Tipo de producto	Multímetro registrador de datos (temperatura, humedad, punto de rocío)
Marca	Laserliner
Modelo	ClimaData Box
Dimensiones (L x A x H)	48 x 33 x 94 mm
Peso	136 g (con pila y fijación mural)
Alimentación	1 pila de litio 3,6 V tipo 1/2 AA (14250)
Autonomía de la pila	3 meses (según configuración y uso)
Rango de medición temperatura	-40 °C a 70 °C (-40 °F a 158 °F)
Precisión temperatura	±1 °C (de -10 °C a 40 °C) ; ±2 °C (otros rangos)
Rango de medición humedad relativa	0 % a 100 % HR
Precisión humedad relativa	±3 % (40 % – 60 % HR) ; ±3,5 % (20 % – 40 % y 60 % – 80 % HR) ; ±5 % (0 % – 20 % y 80 % – 100 % HR)
Memoria de datos	49 050 valores
Intervalo de medición	1 s a 24 h (configurable)
Funciones principales	Medición y registro de larga duración de temperatura, humedad, punto de rocío ; visualización MIN/MAX ; alarma programable ; interfaz USB para transferencia de datos
Pantalla	Pantalla LCD con fecha/hora, valor medido, indicador de batería, alarma, grabación activa
Interfaz de comunicación	USB mini (compatible Windows XP/Vista/7/8/10, 32/64 bits)
Accesorios incluidos	CD con software y controladores, cable USB, soporte de pared, pila
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo ; no usar disolventes ; almacenar en un lugar seco y limpio
Seguridad	Usar solo para el propósito previsto ; no modificar el aparato ; evitar golpes mecánicos, temperaturas extremas y vibraciones
Reparabilidad	En caso de defecto, contactar al servicio postventa Umarex-Laserliner ; no hay piezas de repuesto disponibles para el usuario

Preguntas frecuentes - ClimaData Box Laserliner

¿Cómo instalar la pila en la ClimaData Box?

Abra el compartimento de pilas en la parte posterior del dispositivo. Inserte una pila de litio 3,6 V tipo 1/2 AA (14250) respetando los símbolos de polaridad (+/-) indicados en el compartimento. Cierre la tapa. El dispositivo se enciende automáticamente.

¿Cómo iniciar una grabación de mediciones?

Para un inicio manual, mantenga presionada la tecla (1) hasta que la pantalla muestre "Rec". También puede configurar un inicio automático o retardado a través del software en PC. Una vez conectado a la computadora, use el menú Configuración para elegir el modo.

¿Cómo transferir los datos registrados a una computadora?

Conecte la ClimaData Box a un puerto USB de su computadora usando el cable USB incluido. Inicie el software instalado desde el CD. Haga clic en el botón "Descarga" para importar los datos. Durante la transferencia, la pantalla muestra "-PC-". Una vez finalizado, los datos aparecen en el software.

¿Qué significa la visualización "-LO-" en la pantalla?

El mensaje "-LO-" indica un problema con el sensor. En ese caso, el dispositivo debe ser enviado al servicio postventa de Umarex-Laserliner. No intente repararlo usted mismo.

¿Cómo ajustar la alarma de temperatura o humedad?

En el software, acceda al menú Configuración. En "Ajustes de la función Alarma", puede definir umbrales alto y bajo para temperatura, humedad relativa y punto de rocío. Si un valor supera el umbral, el LED (2) parpadea: rojo para temperatura, amarillo para humedad.

¿Cuál es la capacidad de la memoria interna?

La memoria interna puede almacenar hasta 49 050 valores medidos. La duración de la grabación depende del intervalo de medición configurado (de 1 segundo a 24 horas). Una vez que la memoria está llena, la grabación se detiene (modo discontinuo) o los datos antiguos se sobrescriben (modo continuo).

¿Puedo usar el dispositivo en ambientes húmedos o fríos?

Sí, el dispositivo funciona de -40 °C a 70 °C y de 0 % a 100 % de humedad relativa (sin condensación). Sin embargo, después de pasar de un ambiente frío/húmedo a uno cálido, puede formarse condensación. Deje que el dispositivo se aclimate verticalmente durante unos instantes.

¿Cómo limpiar el dispositivo?

Limpie todos los componentes con un paño ligeramente húmedo. No use productos de limpieza, abrasivos ni disolventes. Almacene el dispositivo en un lugar seco y limpio.

¿El software está disponible en francés?

El software proporcionado solo está disponible en inglés. La interfaz de usuario utiliza términos en inglés pero su uso sigue siendo sencillo: guardar, abrir, configuración, descarga, etc. Puede consultar las instrucciones del manual.

¿Cómo reiniciar el dispositivo o borrar los datos?

Para borrar los datos, conecte el dispositivo a la PC, abra el software y realice una reconfiguración a través del menú Configuración. Atención: todos los datos se borran automáticamente durante la reconfiguración. También puede iniciar una nueva grabación que borra los datos anteriores.

MANUAL DE USUARIO ClimaData Box Laserliner

Lea atentamente las instruciones y el libro adjunto de «Garantía e información complementaria», como como toda la información eindicaciones en el enlace de Internet indicado al final de estas instruciones. Siga las instruciones indicadas en ellas. Conserve esta documentación y entradala con el dispositivo si cambia de manos.

Funcionamente y uso

El presente instrumento sirve para efectuar medicaciones de larga duración de laTemperatura ambiente,la humedad del aire y el punto de condensacion. Las medicaciones realizadas se guardan en la memoria interna del aparato y pueda ser descargadas a un ordinador conectando el aparato a este por USB. La configuracion de los parametros de medicacion,la preparacion de una nuevo medicacion y la evaluacion final de los datos se搬迁an a cabo en un ordinador conaida del software suministrado.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las specifications.
• No está permitido modifier la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperatas muy elevadas o vibraciones fuertes.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medicación cumple las normas y limitaciones de compatibiliad electromagnética según la Directiva 2014/30/UE de compatibiliad electromagnética (EMC).
• Es Neededo observar las limitaciones de uso locales, por exemple en hospitales, aviones, gasolineras o circa de personas con marcapasos. Se pueda producir efectos peligrosos o interferencias sobre los dispositivos electronicos o por causa de这些东西.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.

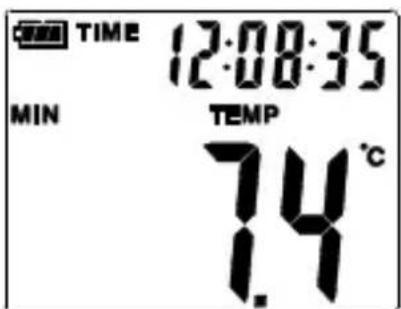

Ejempio:indicacion de la temperatura MIN

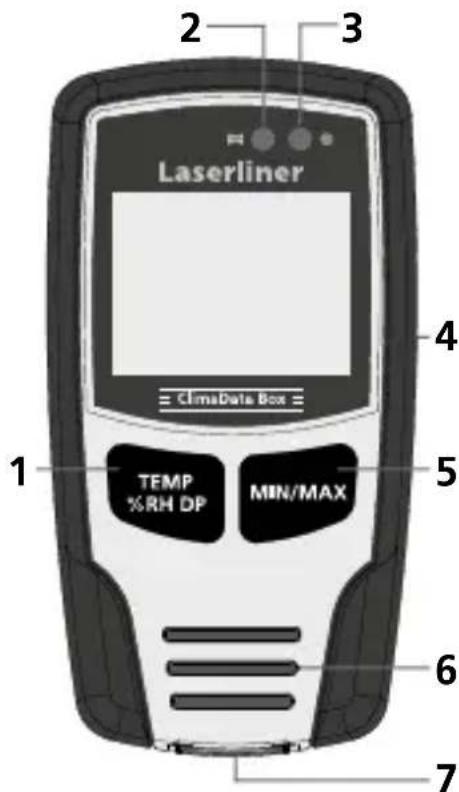

1 Cambio de indicación: temperatura, humedad relativa del aire, punto de condensación /activación y desactivación de la medicación
2 Función de alarma
3 Modo de medicación activo
4 Compartimento de pilas (en la parte trasera)
5 Mostrar medicación actual y max./min. del modo seleccionado
6 Sensor
7 Puerto USB

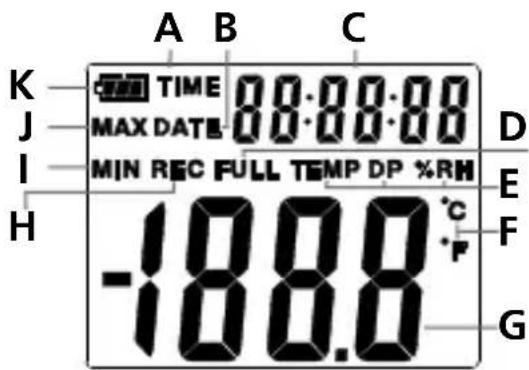

A Indicación de hora activa
B Indicación de Fecha activa
C Indicación de Fecha y hora
D Memoria Ilena
E Indicación de temperatura, humedad relativa del aire, punto de condensación
F Unidad de medicación °C / °F
G Indicación de medicaciones
H Modo de medicación activo

Visualizar valor MIN
Visualizar valor MAX
K Carga de la pila

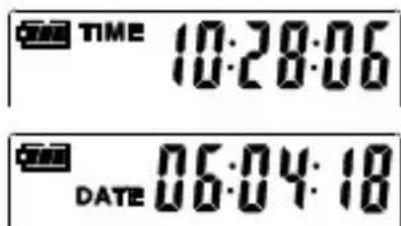

Laindrucioncambiaentre la hora yla fecha cada 10segundos.

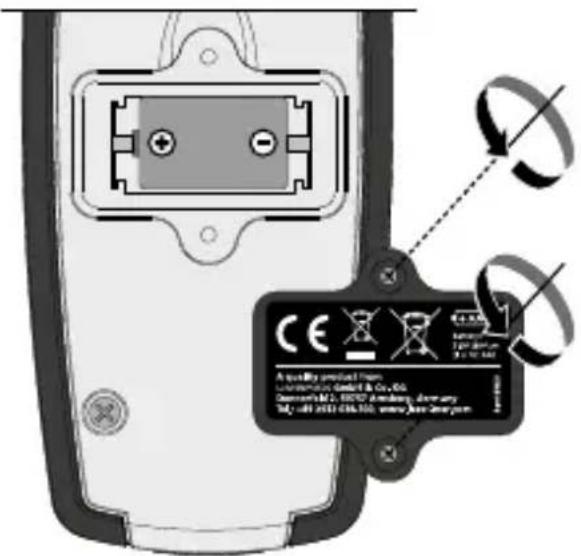

Poner la bateria

Abra la caja para pilas e inserte la bateria según los SYMBOLOS de instalación. Coloque la bateria en el polo correcto.

2 Controlador USB, instalacion del software y puesta en serviceo

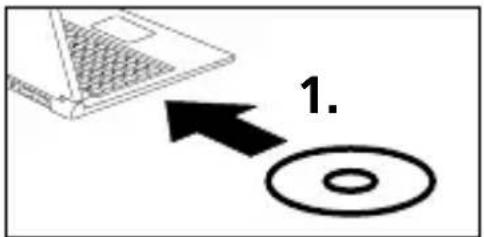

Inserte el CD adjunto en la disquetera y siga la rutina de instalacion. Cierre el programa de instalacion una vez efectuada la instalacion correctamente.

！

Antes de poder,iniciar la aplicacion y de connectar el aparato con elordenador tiene que instalar el controlador de USB.Introduzca el CD adjunto en la unidad de disco y abra la carpeta ,USB Diver".Abra el archivo de instalacion correspondiente para la version de su systema operativo Windows:

Version de 32bit: CP210xVCInstaller_x32

Version de 64bit: CP210xVCInstaller_x64

Para saber su tipo de sistemas, consulta la información Basics de su sistemas Windows. Siga las instrucciones de instalacion.

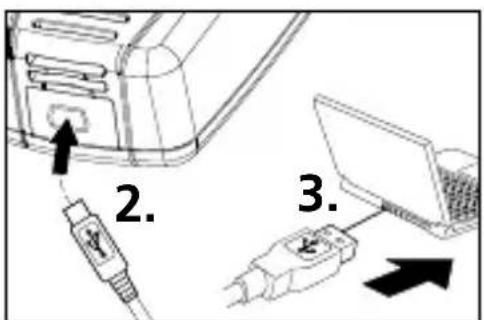

A continua, conecte uno de los extremos del cable USB adjunto al puerto mini-USB del aparato y el(other extremo a un puerto USB libre de suordenador y abra la aplicacion.

！

El software solo está disponible en ingles.

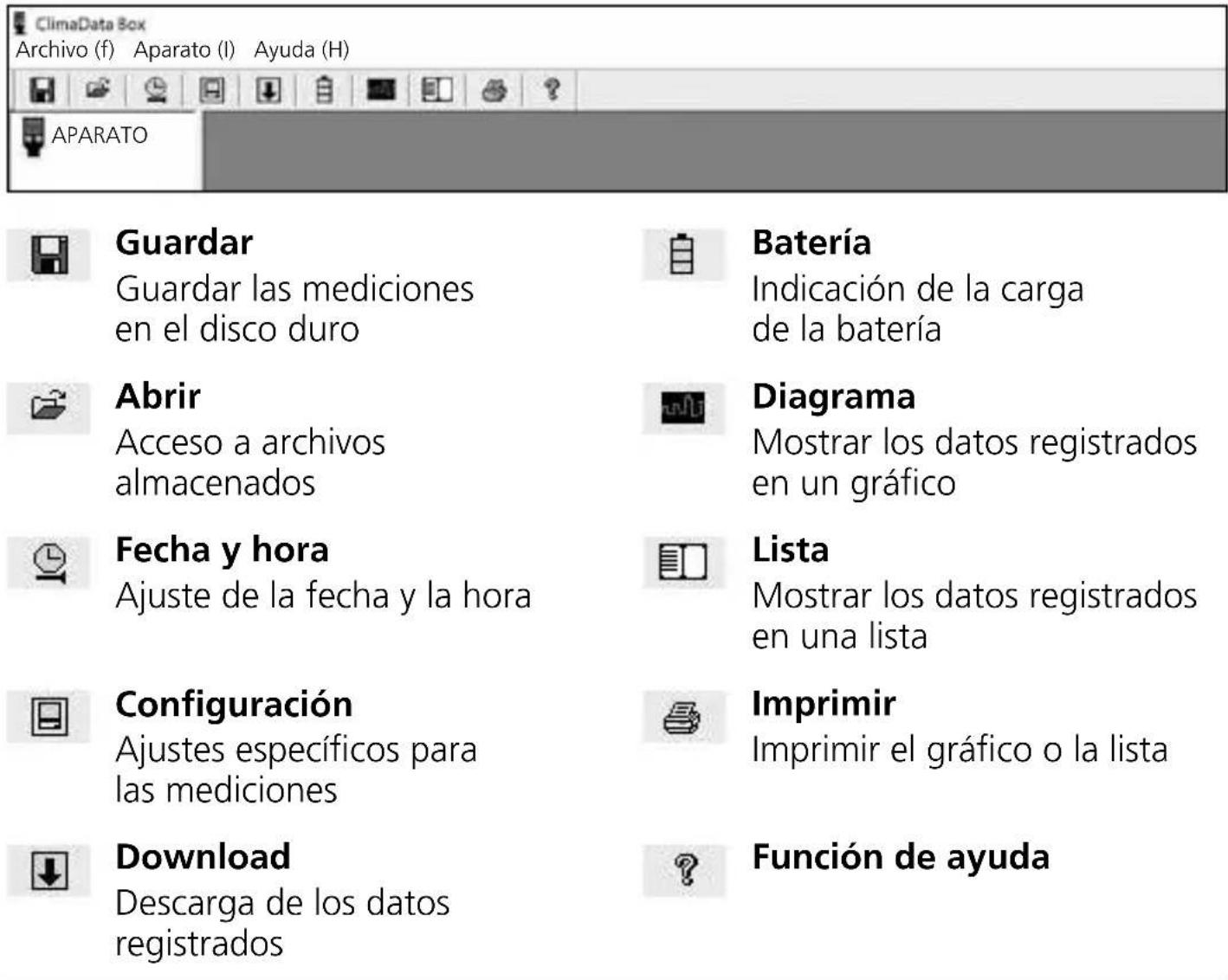

3 Interfaz de usuario

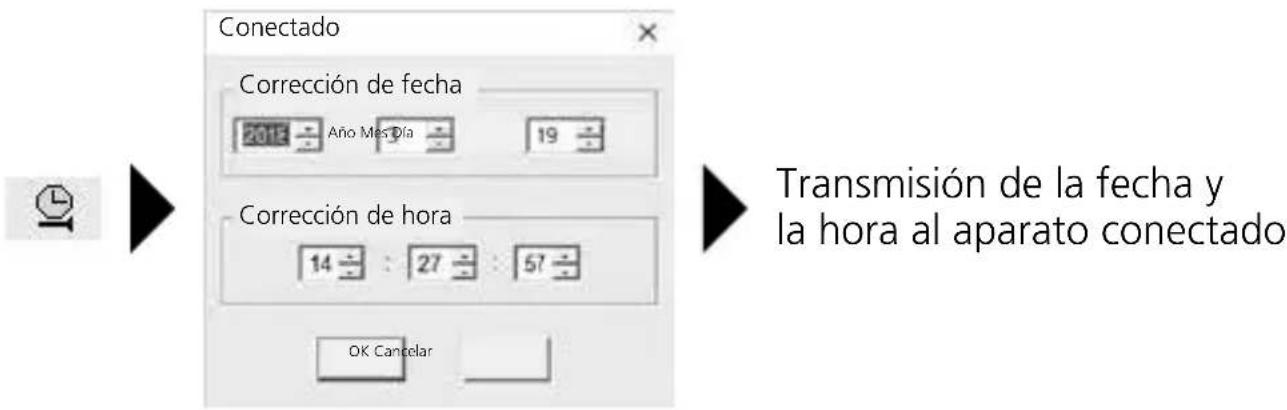

4 Ajuste de la Fecha y hora

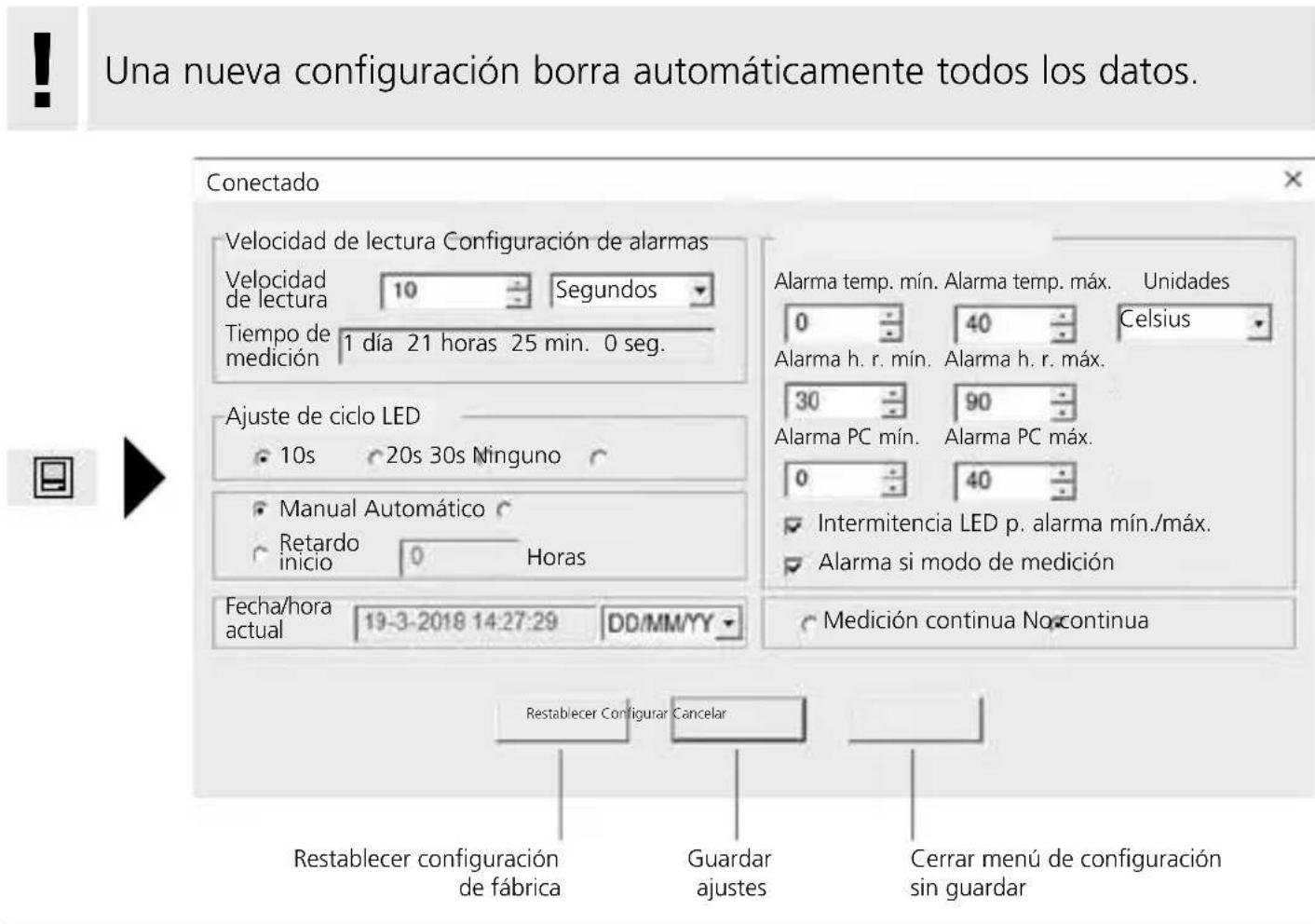

5 Menu de configuración

Con el aparato connectado, en el menu de configuración se pueda realizar los ajustespecíficos para las medicaciones.

5.1 Velocidad de lecture

La velocidad de lecture determina la fecuencia de registrar de medicaciones. Las options de ajuste son 1 ... 60 segundos, 1 ... 60 Minutes y 1 ... 24 horas. En „Tiempo de medicación" se calcula la duración maximal de la medicación. Al cabo de este tiempo, la memoria de mediciones está llena. Ver al respecto también el capítulo 5.6 „Medicina continua / no continua".

5.2 Ajuste de ciclo LED

El LED (3) y la palabra REC en la pantalla señalan que el modo de medicación está activo. La seals LED puede tener una Frequencia de 10, 20 o 30segundos. Internacional se pueda desactivar la seals por LED.

5.3 Oportunidades para iniciajar una medicación

La medicación puede ser iniciada de forma manual, automática o tras un tiempo definido.

Manual: Inicio y parada de la medicación mediante una pulsación larga del botón (1).

Automático: Inicio de la medicación al desconectar el aparato del ordinador.

Retardo de inicio: Inicio de la medicación al cabo de un tiempo definido.

5.4 Fecha y horaactual

En „ Fecha/horaactual" se indica la Fecha y la hora ajustadas. Aquí se pueda modifier el formatting de Fecha.

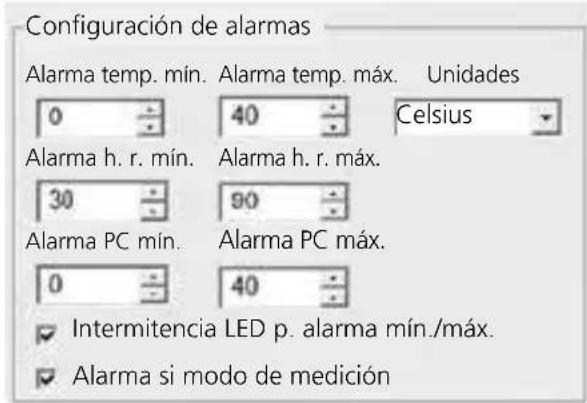

5.5 Configuración de la funciona de alarma

Se pueda definir un rango de alarma para las tres magnitudes de medida: temperatura, humedad relativa del aire y punto de condensacion. Si el valor medido sobrepasa el limite máximo o minimumo ajustado, parpadea el LED de alarma (2) una vez por minuto.

LED rojo: sobrepaso el valor máximo o minimumo de temperatura LEDamarillo:sobrepasado el valor maxiimo o minimumo de humedad

LED intermitente con alarma min. o max.: la funciona de alarma pueda ser activada y desactivada.

Alarma si modo de medicación desactivado: se emite una seals cuando está desactivado el modo de medicación (REC).

5.6 Medicion continua o no continua

Medicina continua: La medicación está activa hasta que es finalizada manualmente. Los values nuevos borran los más antiguos.

No continua: la medicación finaliza automatistically cuando la memoria de datos está llena.

6 Notas sobre el desarrollo de una medicación y sobre el uso

1. Conectar ClimaData Box con el ordinador.
2. Cargar y guardar los datos existentes. El起初 o la configuración de un nuevo registrar de medicaciones borra todos los datos anteriores.
3. Configurar la medicación en el menu de configuración y guardar los ajustes.
4. Según los parámetros de inicio, colocar el aparato en el lugar de medicación y realizar las medicaciones. En el caso de inicio manual, pulsar el botón 1 de forma prolongada. En la pantalla se visualiza „Rec“ y el modo de medicación está activado.
5. La medicación finaliza cuando se pulsa de nuevo el botón 1 de forma prolongada o, según parámetros, cuando la memoria está llena.
6. Conectar ClimaData Box con el ordinador, cargar los datos y guardar.

！

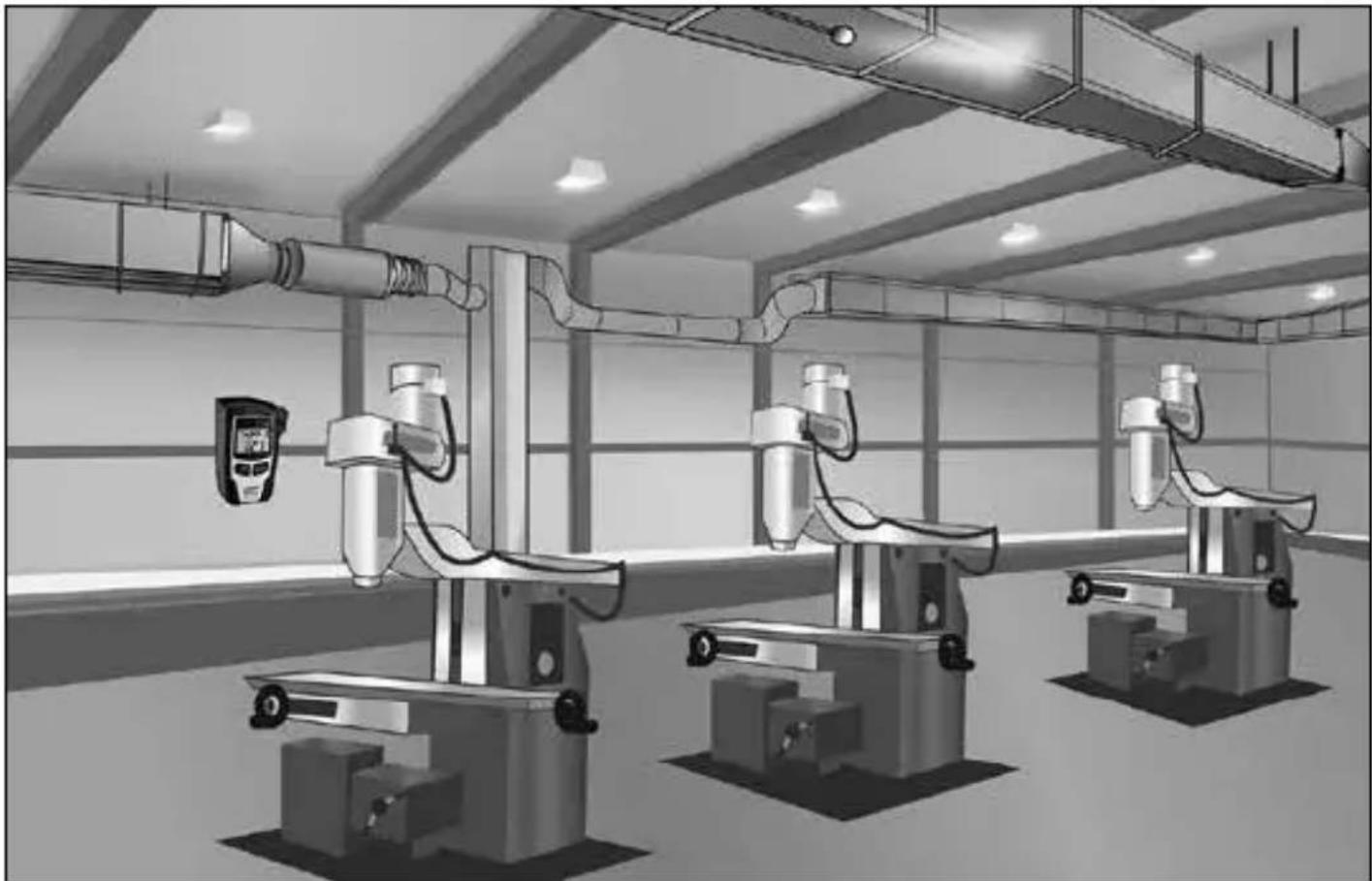

El aparato devería ser colocado en posición vertical para garantizar una circulación de aire suficiente en el sensor. Paraarlo se dispone del soporte para pared suministrado.

！

Al retiring el aparato de un ambiente de bajas temperatas y/o elevada humedad del aire, el cambio de ambiente能把 provocar la condensacion de agua en la carcasa del sensor. En ese caso,deer el aparato en posicion vertical durante un tiempo hasta que se haya aclimatizado.

7 Descarga

Para el posterior procesamiento de los datos y su documento es Neededo Transmitirlos al software. Para hacerlo, inicia el programa y conecte el aparato al ordinador por el puerto USB.

Laserliner

Durante la transmisión de los datos se muestra en la pantalla LC la palabra „-PC-". Una vez cargados todos los datos, ClimaData Box muestra en la pantalla el valor de la medicación actual. Una nuevo medicación borra todos los datos anteriores.

Los datos no se guardan automatistically.

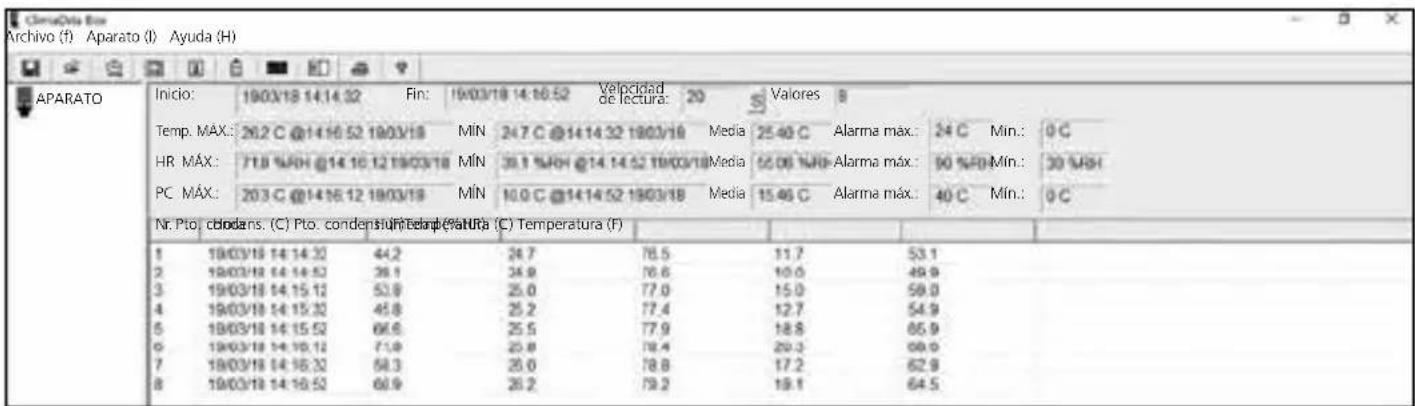

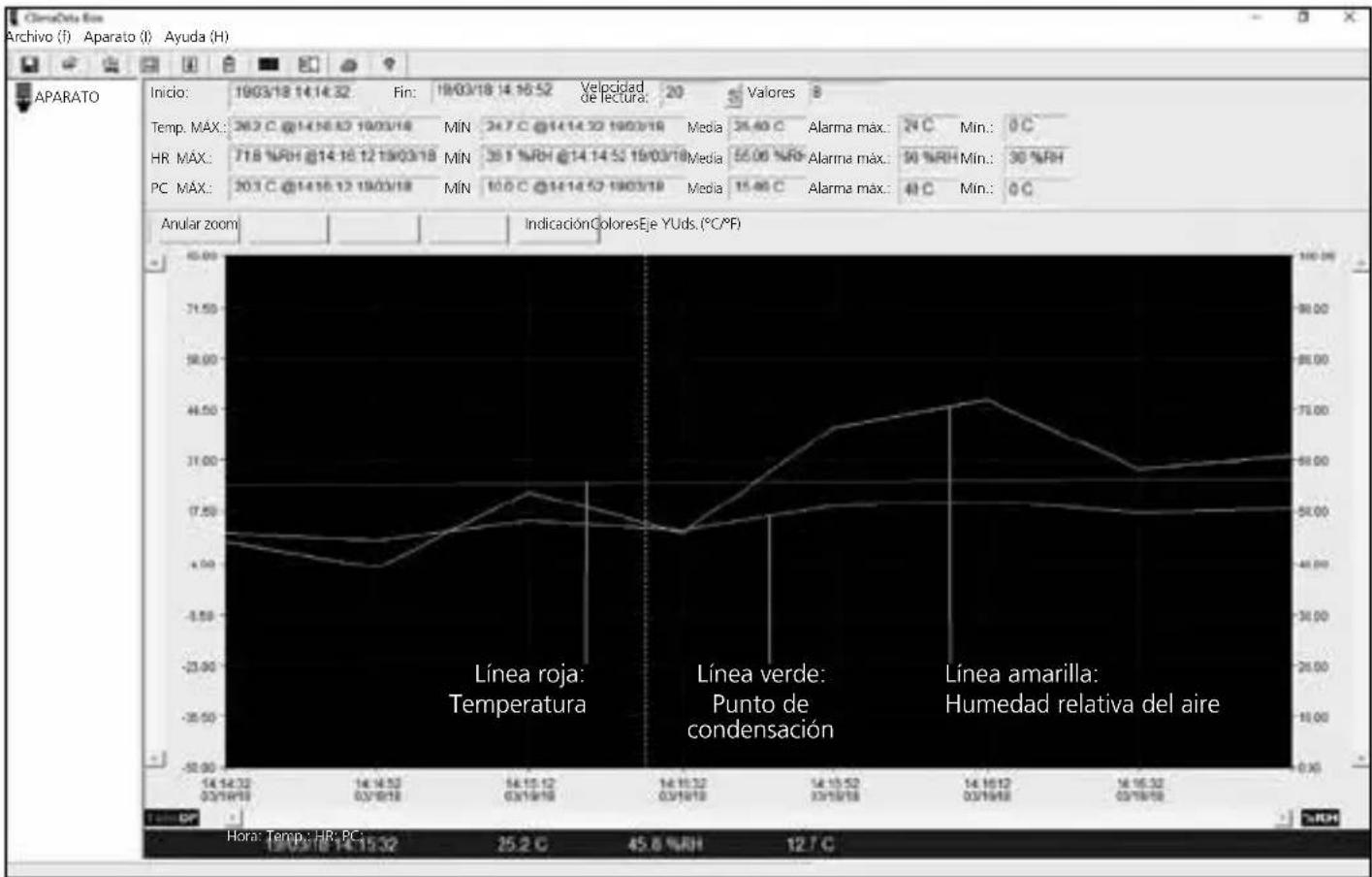

8 Evaluación de los datos

Los datos se muestran en un grafico.

Tambien se peut做不到ar las medicaciones en forma de lista.

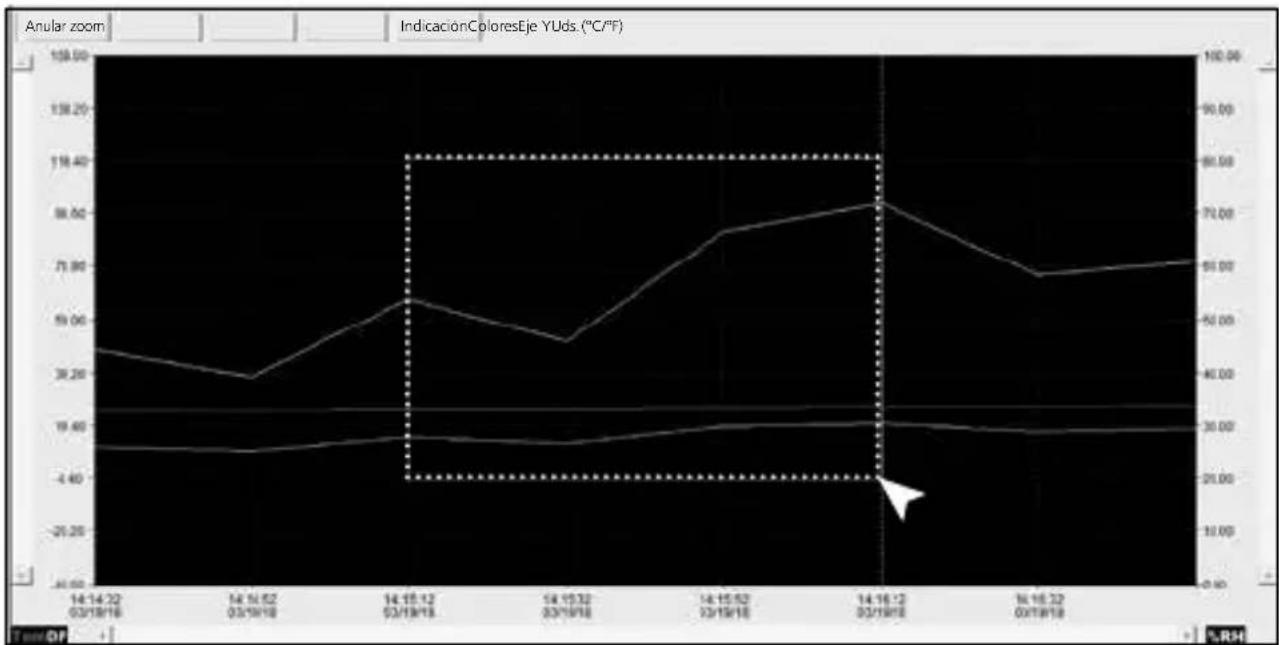

8.1 Zoom

Es posible realizar aumento de secciones. Para hacerlo,mantener pulsado el boton izquierdo del raton,marcar con un rectangulo la section deseada y soltar. Con la barra horizontal se possible做不到arotirosvaloresde medicion La barra vertical izquierda cambia la vista de los datos de temperatura, la barra vertical derecha los datos la de humedad relativa del aire.

Anular zoom Volver a la vista completa

8.2 Ambio de unidades (^ / ^)

Uds. (^ / ^) Las medicaciones se muestran en ^ C o en ^ F

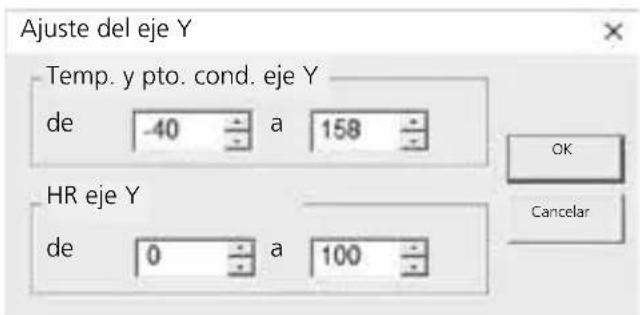

8.3 Ajuste del eje Y

Eje Y Modificacion de la escalal del eje Y.

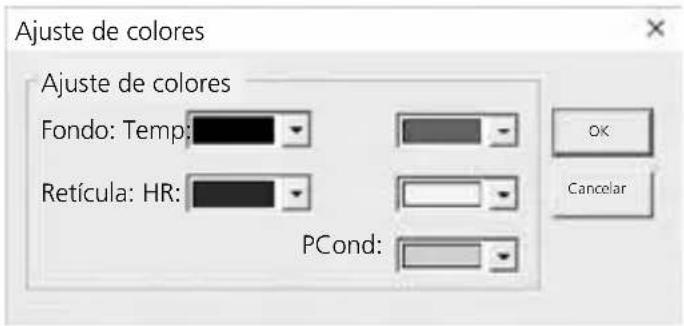

8.4 Ajuste de-coloredes

Colores

Modificación de los colores del gráfo.

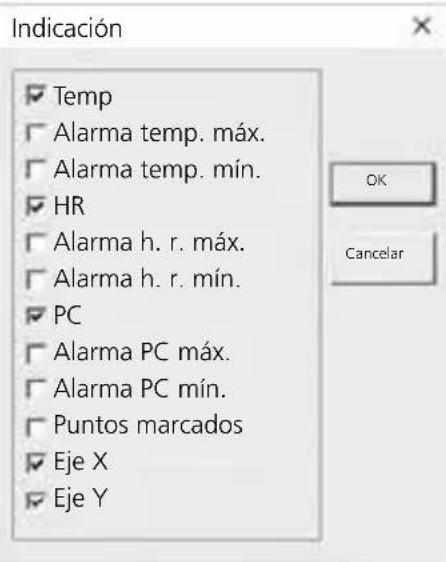

8.5 Indicación

Indicación

Mostrar u ocultar valores en el grafico o en la lista.

9 Mensaje de error -LO-

La palabra -LO- en la pantalla señala un problema con el sensor. En ese caso el aparato necesita servicios专业技术. Por favor, dirijase al service专业技术 de UMAREX-LASERLINER.

Datasétnicos

	Temperatura ambiente
	-40°C ... 70°C	-40°F ... 158°F
	±1°C (-10°C ... 40°C)	±1,8°F (14°F ... 104°F)
	±2°C (-40°C ... -10°C, +40°C ... 70°C)	±3,6°F (-40°F ... -14°F, +104°F ... 158°F)
	Humedad relativa del aire
Precisión (absoluta)	0% ... 100%
	±3% (40% ... 60%)
	±3,5% (20% ... 40%, 60% ... 80%)
	±5% (0% ... 20%, 80% ... 100%)
	Punto de condensación
	-40°C ... 70°C	-40°F ... 158°F
	±2°C (@25°C, 40% rH ... 100% rH)	±3,6°F (@77°F, 40% rH ... 100% rH)

Datasétnicos

Resolución	0,1% rH, 0,1°C, 0,1°F
Memoria	49050 valeurs
Intervalo de medicación	1s ... 24h
Condicaciones de trabajo	-40°C ... 70°C (-31°F ... 158°F), humedad del aire no condensante, alta de trabajo máximo. 2000 m sobre el nivel del mar(nivel normal cero)
Condicaciones de almacén	-40°C ... 70°C (-31°F ... 158°F), humedad del aire máximo. 80% r.h.
Alimentación	1 pila de litio de 3,6V ( tipo 1/2 AA, 14250)
Autonomía de la pila	3 meses (duración típica, en función del intervalo de medicación, la temperature ambiente y el uso de los LED de alarma)
Dimensiones	48 x 33 x 94 mm (An x L x Al)
Peso 136 g (incl. pila y soporte de pared)
Requisitos del sistema	Windows XP / Vista / 7 / 8 / 10, 32bit / 64bit

Sujeto a Modifications sociales. 18W28

Dispositions europeas y eliminación

El aparato cumple todas las normasrequireidas para el libre trafico de mercancias en la UE.

Se tratate de un aparato来电ico, por lo que deben ser recogido y eliminado por分开arado conforme a la directiva europea relativa a los aparatos electricos y electronicos usados.

Más información detallada y de seguridad en: http://laserliner.com/info?an=clidabox
