MANUAL DE USUARIO PS700 JUKI

MANUAL DE INSTRUCCIONES

使用说明书

INSTRUCTION MANUAL

MANUEL D'UTILISAT

MANUALE D'ISTRUZIONI

KULLANMA KILAVUZU

注意:このたびは、当社の製品をお買い上げいただきましてありがとうございました。安全に使用していただくために、使用前に必ずこの取扱説明書をお読みください。また、いつでもすぐに読めるように、この取扱説明書を保管してください。

NOTE:Read safety instructions carefully and understand them before using.Retain this Instruction Manual for future reference.

HINWEIS:Lesen Sie die Sicherheitsanweisungen aufmerksam durch, um sich mit ihnen vertraut zu machen, bevor Sie diese Maschine in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für spätere Bezugnahme auf.

NOTE:Avant d'utiliser la machine, lire attentivement toutes les consignes de sécurité.Conserver ce manuel pour pouvior le consulter en cas de besoin.

NOTA:Antes de comenzar a usar esta máquina lea con detención hasta comprender todas las instrucciones de seguridad. Conserve este Manual de instrucciones a mano para futuras consultas.

NOTA:Leggere attentamente e compredere tutte le istruzioni per la sicurezza prima di inziare l'uso di questa macchina. Conservare questo Manuale d'Instruzioni per pronto riferimento.

注意:为了安全地使用,请您在使用之前一定阅读本使用说明书。另外,请您注意保管本使用说明书,以便随时查阅。

NOT:Güvenlik talimatını dikkatle okuyun ve makineyi kullanmadan önce tümüyle öğrenin.Gelecekte de yararlanmak için, bu kullanma kılavuzunu muhafaza edin.

日本語

Este Manual de Instrucciones es para LB-6.

Léalo con detención para comprender el contenido de las instrucciones que sedan bajo el título de "INSTRUCCIONES DE SEGURIDAD IMPORTANTES" en el Manual de Instrucciones para la Serie MO-6000 △ antes de poner en servicio la máquina de coser cuando este dispositivo está instalado en los modelos de la Serie MO-6000 △.

Además, ensamble e instale el dispositivo consultando no solamente este Manual de Instrucciones sino también la Hoja de Piezas y el Manual de Instrucciones para SC-921 (o SC-510).

INDICE

I. PREFACIO....1

II. MODO DE FIJAR EL CONTROLADOR (SC-921).... 1

1. Modo de fijar el modelo de máquina .... 1
2. Para fijar la función de enrollado de hilo de cadeneta.... 4
3. Para fijar la función del elevador automático 7
4. Varias fijaciones de enrollado de hilo de cadeneta en el cosido 8
5. Procedimiento de cambio de varias fijaciones .... 10

III. MODO DE FIJAR EL CONTROLADOR (SC-510).... 13

1. Modo de fijar el modelo de máquina 13
2. Para fijar la función de enrollado de hilo de cadeneta.... 16
3. Para fijar la función del elevador automático 18
4. Varias fijaciones de enrollado de hilo de cadeneta en el cosido 19
5. Procedimiento de cambio de varias fijaciones .... 21

IV. INSTALACION DE LOS COMPONENTES NEUMATICOS .... 24

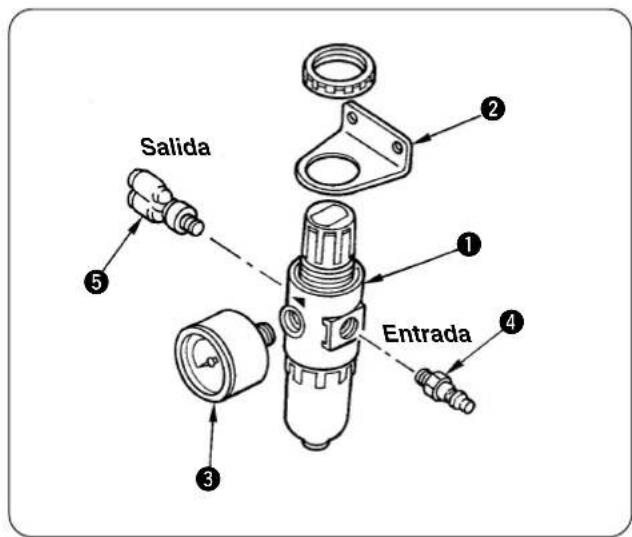

1. Modo de instalar el regulador de aire 24

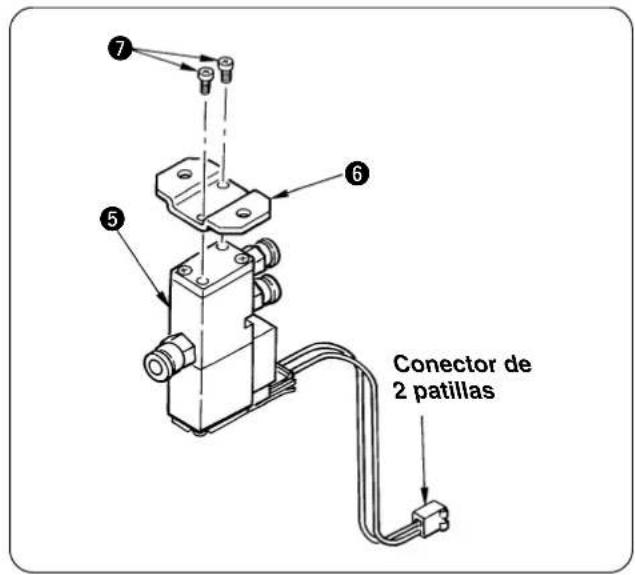

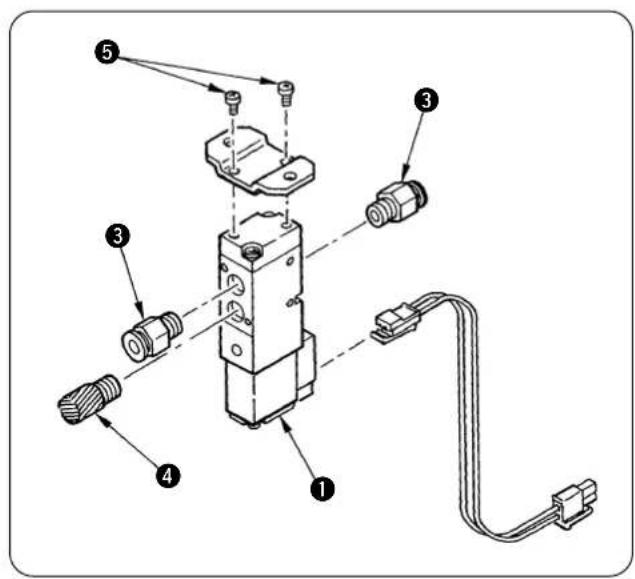

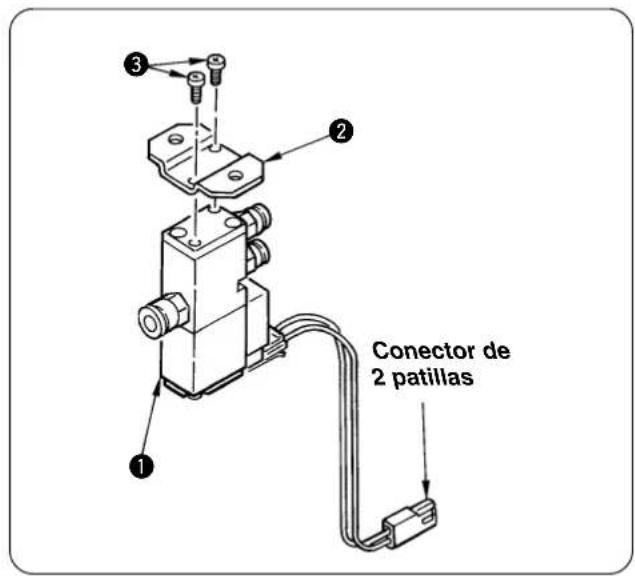

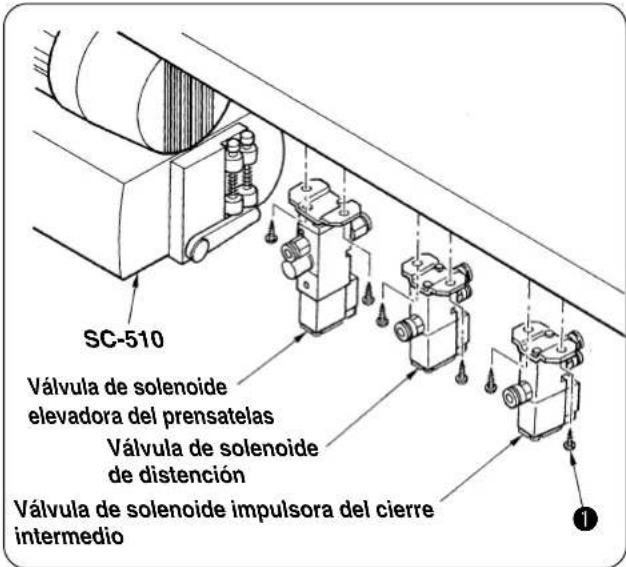

2. Modo de instalar la válvula de solenoide 25

V. INSTALACION DE LOS COMPONENTES EN EL CABEZAL DE LA MAQUINA DE COSER 26

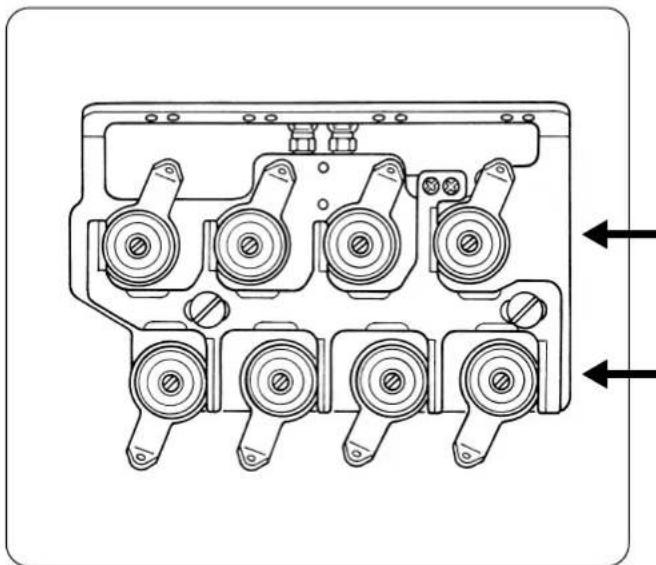

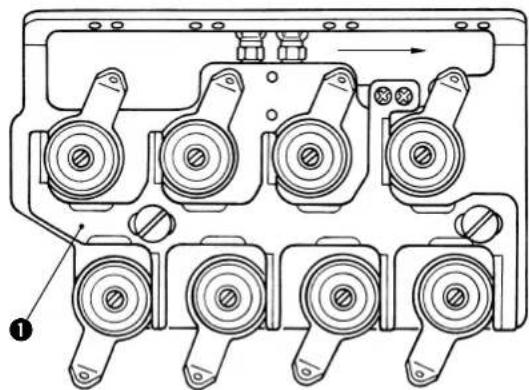

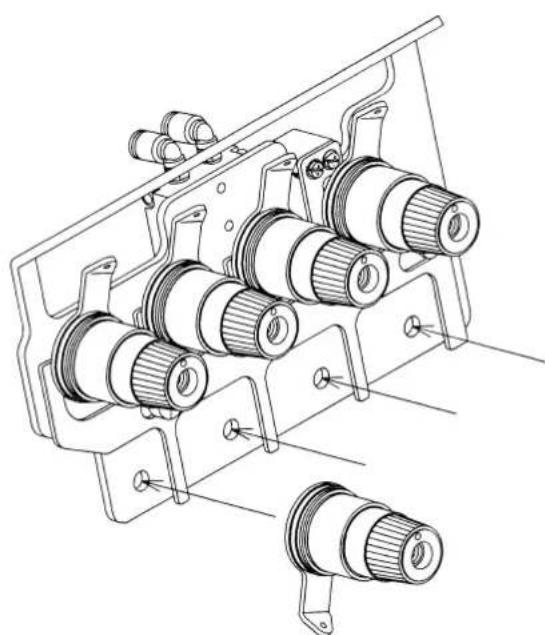

1. Modo de instalar el conjunto total de tensión e hilo (unidad de liberación del hilo) ..... 26

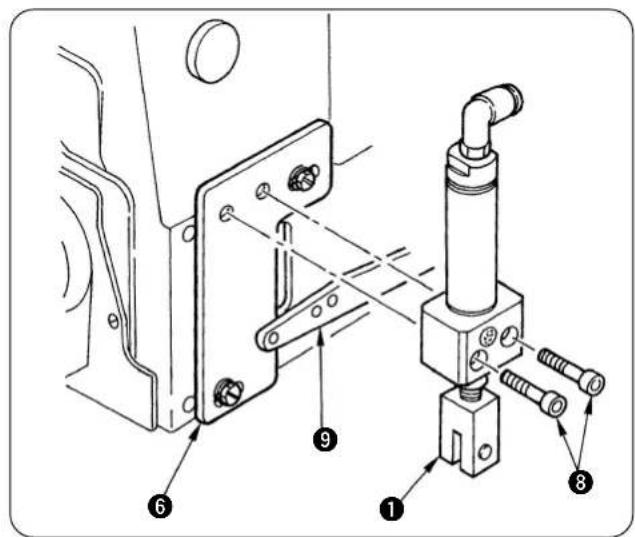

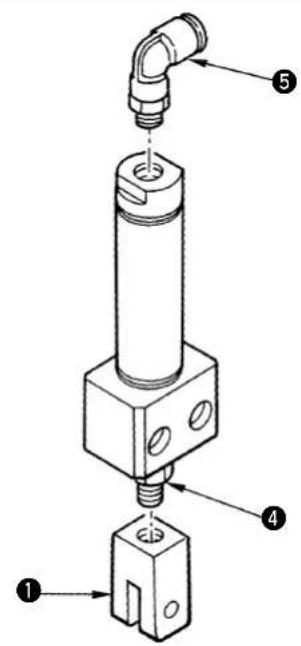

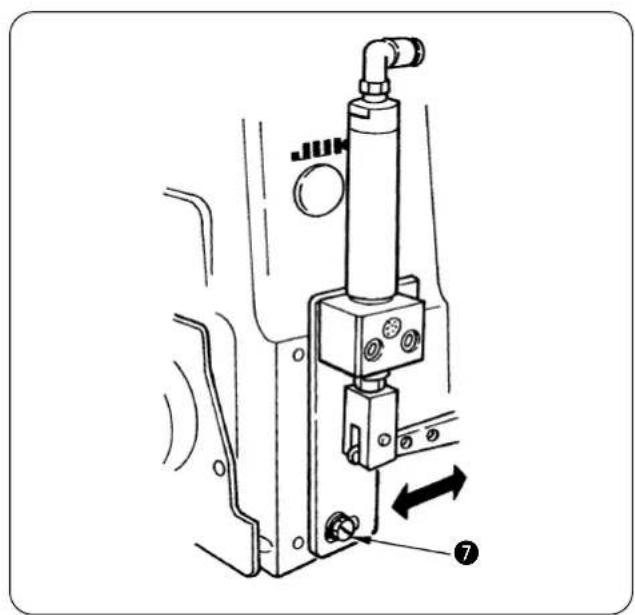

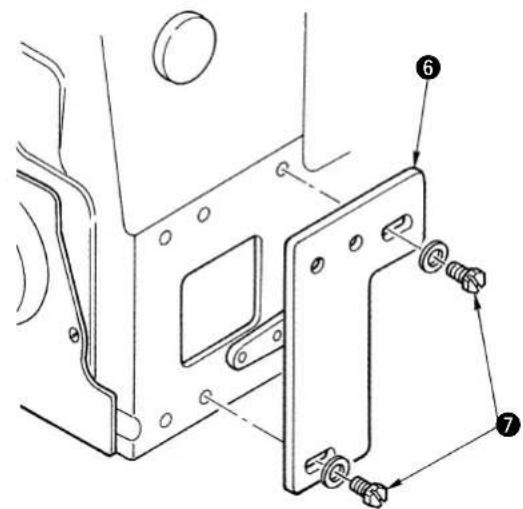

2. Modo de instalar la unidad elevadora del prensatelas 27

VI. INSTALACION 29

1. Modo de instalar el cabezal de la máquina 29
2. Modo de ajustar el sincronizador....30
3. Tubería del aire .... 31

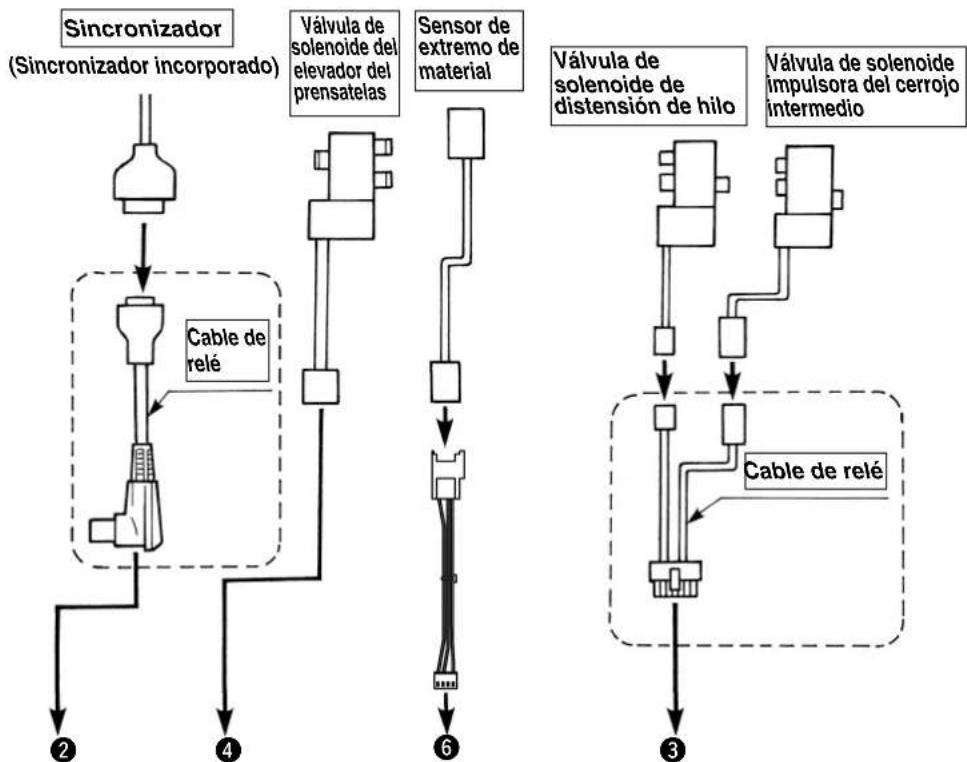

4. Para conectar el conector al SC-921....33
5. Para conectar el conector al SC-510....34

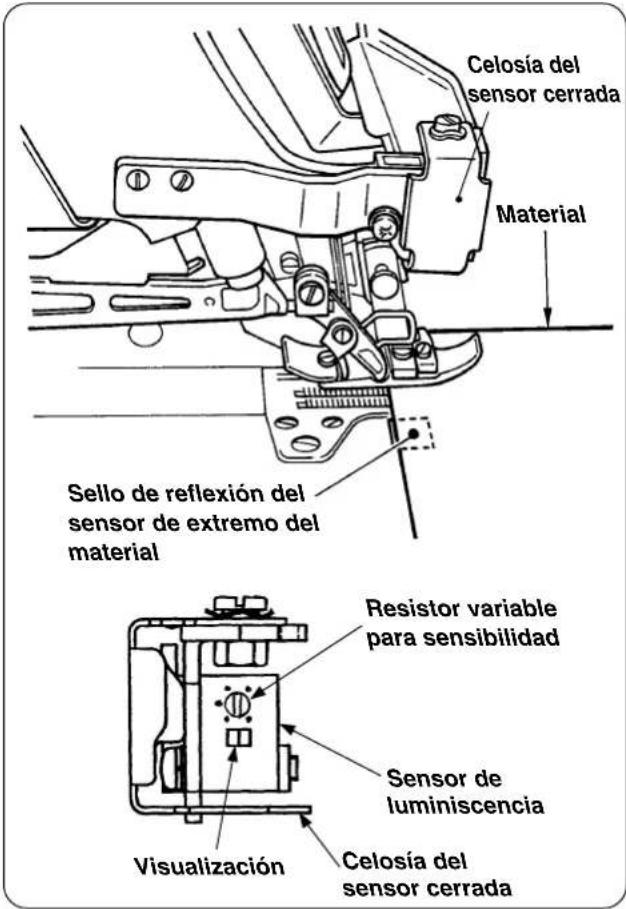

6. Modo de instalar el sensor de extremo de material 35

VII. PROCEDIMIENTO DE OPERACION 38

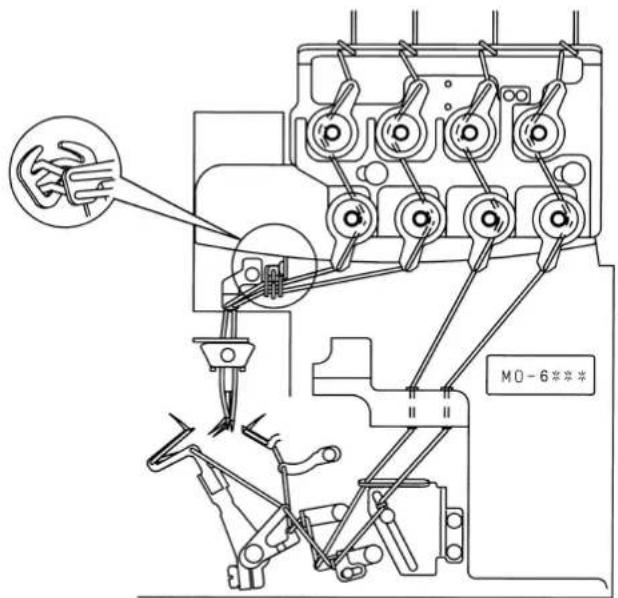

1. Modo de enhebrar el hilo 38

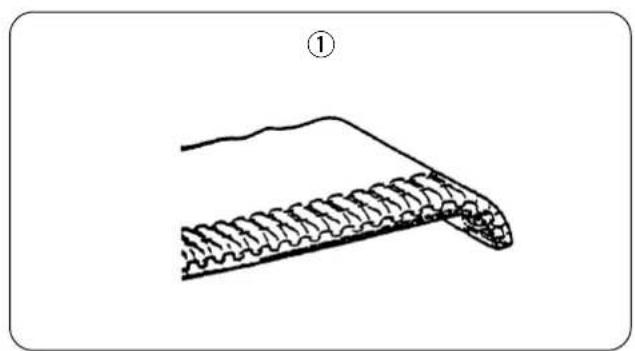

2. Cosido de enrollado y de hilo de cadeneta.... 39
3. Operación de pedal 39
4. Modo de ajustar el cosido 41

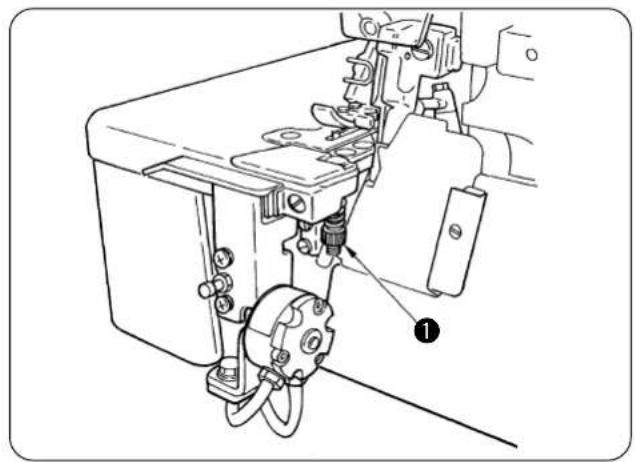

5. Modo de ajustar el dispositivo enrollador de hilo de cadeneta 42

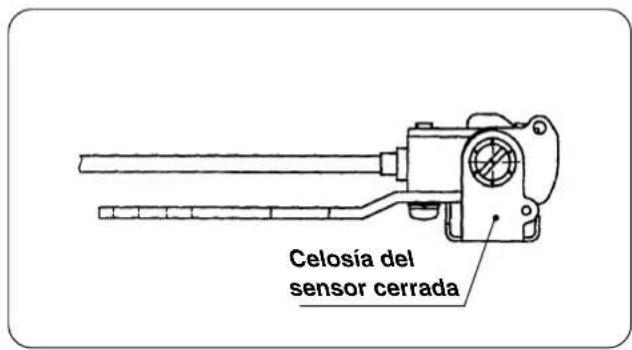

6. Cambio del enrollado de hilo de cadeneta y pespunte normal (Celosía de sensor) ..... 43

VIII. MANTENIMIENTO....44

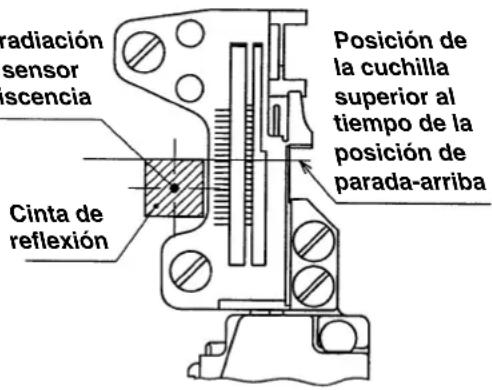

1. Modo de reemplazar la etiqueta de reflexión del sensor de extremo de material ..... 44
2. Modo de reemplazar la contracuchilla....44

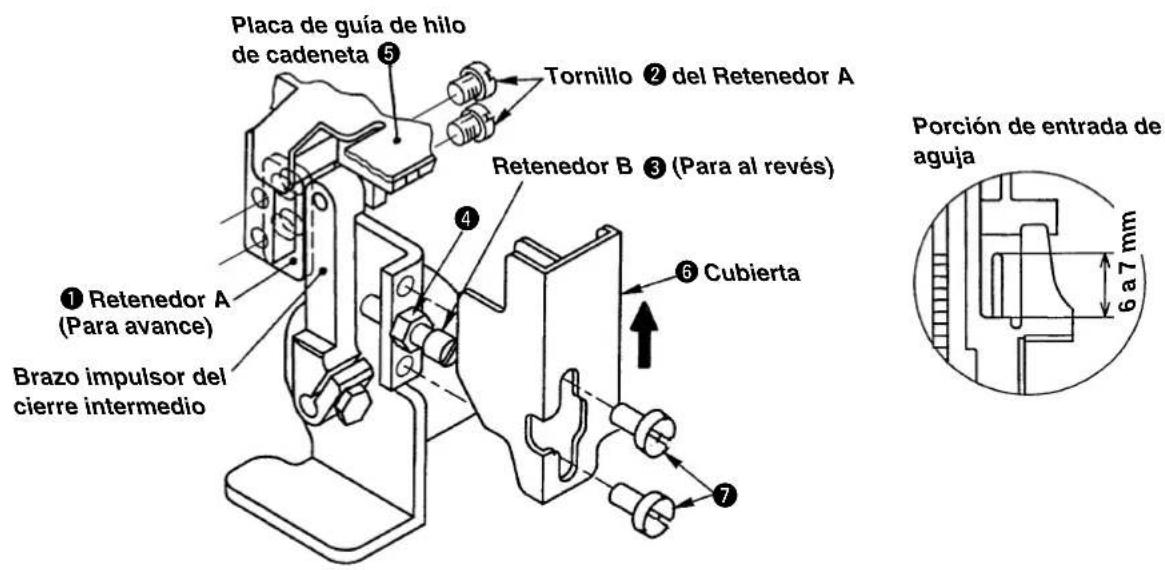

3. Modo de ajustar el cierre intermedio 45

IX. MEDIDAS CORRECTIVAS PARA LOS PROBLEMAS DE COSIDO DE ENROLLADO DE HILO DE CADENETA 46

1. En caso de que se utilice SC-921 46
2. En caso de que se utilice SC-510....47

I. PREFACIO

AVISO :

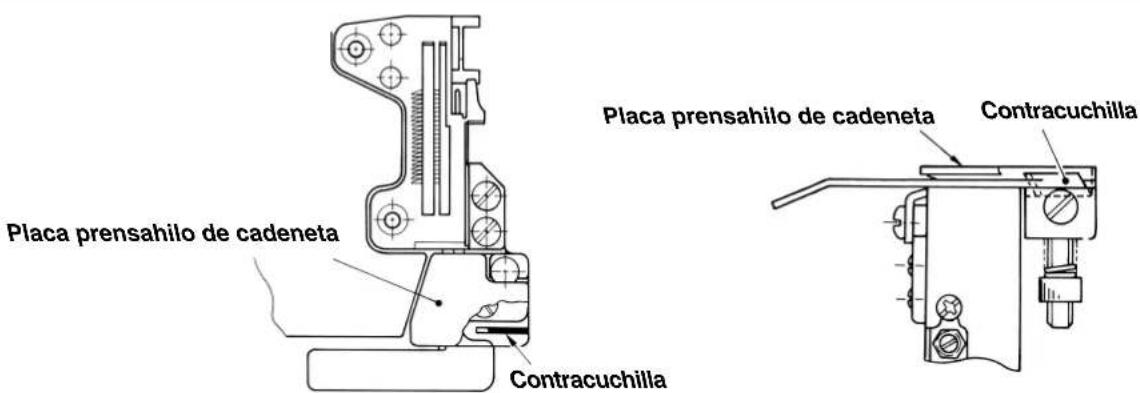

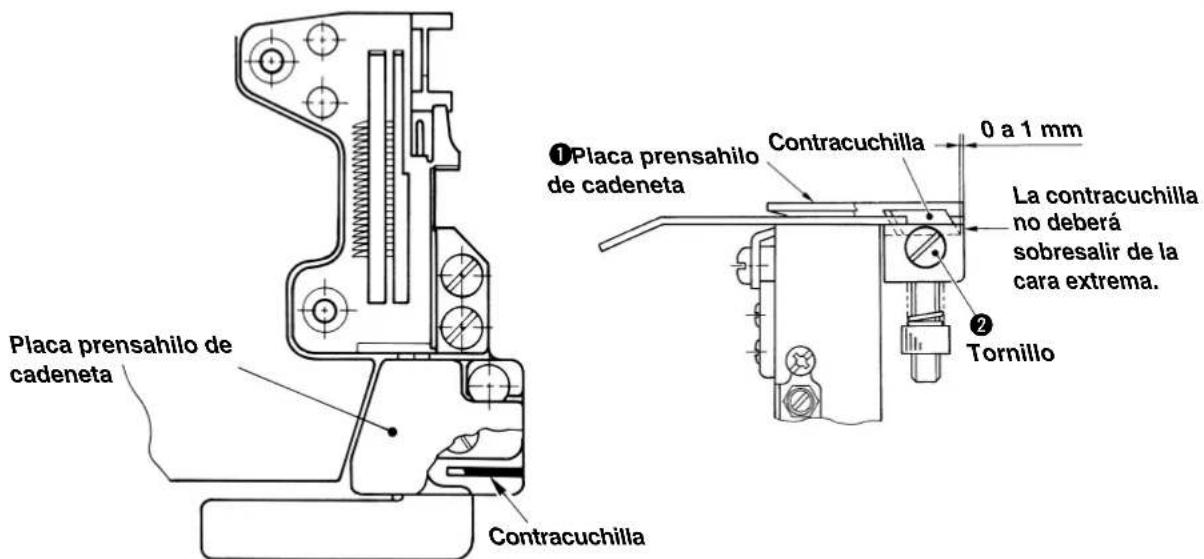

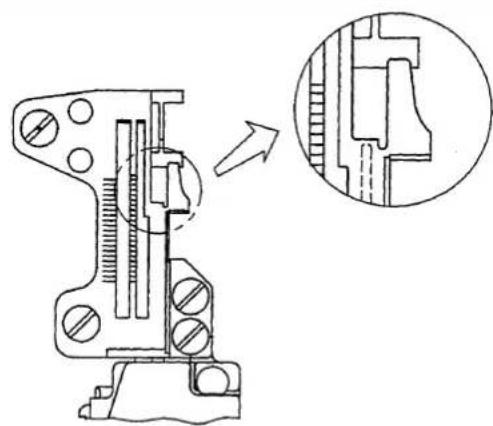

La contracuchilla se instala debajo de la placa prensadora de hilo de cadeneta.

Cuando desmonte o displace laplaca prensadora de hilo de cadeneta, la contracuchilla queda al descubierto. En este caso se corre el peligro de cortarse los docelos o algo semejante. Por lo tanto ponga cuidado.

II. MODO DE FIJAR EL CONTROLADOR (SC-921)

En este Manual de Instrucciones solamente se describen las funciones relacionadas con LB-6.

Para más detalles sobre otras funciones y el ajuste, consulte el Manual de Instrucciones del SC-921.

Para la máquina de coser que se ha entregado ya configurada, tanto la máquina como sus elementos ya se han fijado convenientemente. No ejecute ninguna fijación del modelo de la máquina.

1. Modo de fijar el modelo de máquina

1. Cuando use la máquina de coser por primera vez después de haberla comprado, ante todo, ejecute la fijación del modelo de la máquina.

La dirección de rotación y la máxima velocidad de cosido se determinan de acuerdo con la configuración del modelo de la máquina de coser.

Si esta fijación se hace erróneamente, ocurrirán problemas. Así que ponga cuidado.

1. Después de instalado el modelo, hay que hacer varias fijaciones, como el número de puntadas a coser con el hilo relajado para el inicio del cosido, el número de puntadas para el inicio lento.

2. Cuando se ejecute la fijación en el modelo de la máquina después de las fijaciones descritas en el ítem 2, todas las funciones que se han fijado en el ítem 2 desaparecen, y el controlador vuelve al estado en que estaba antes de ejecutar las fijaciones. En este caso, es necesario volver a hacer las fijaciones. Por lo tanto, ponga cuidado.

(1) Seleccion del tipo de cabezal de la máquina.

Fije el tipo de cabezal de la máquina a MO. 1 o MO. 2.

La diferencia entre MO.1 y MO.2 es solamente el valor de ajuste de la velocidad de cosido. Tenga cuidado para no exceder la máxima velocidad de cosido de la máquina de coser que utilice.

Tipo de cabezal de máquina	Máxima velocidad de cosido	Velocidad de cosido a utilizar inmediatamente después de configurar el modelo de la máquina de coser
MO.1 5500 4000
MO.2 8000 7000

Cuando se ejecuta la fijación del modelo de la máquina, MO. 1 se fija a 4.000 sti/min y el MO. 2 a 7.000 sti/min.

Para cambiar la velocidad de cosido, consulte "II-4. Varias fijaciones de enrollado de hilo de cadeneta en el cosido" y "II-5. Procedimiento de cambio de varias fijaciones".

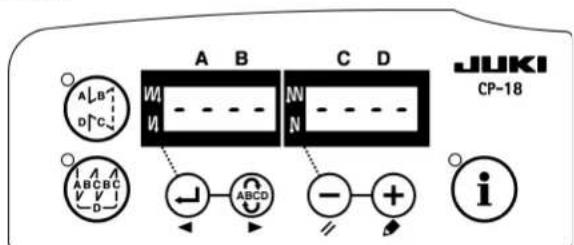

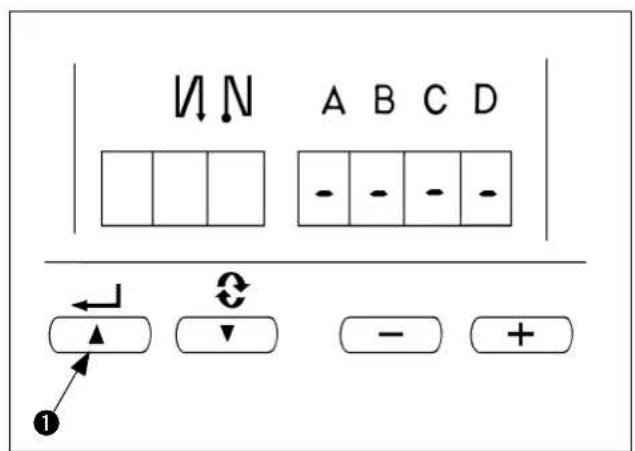

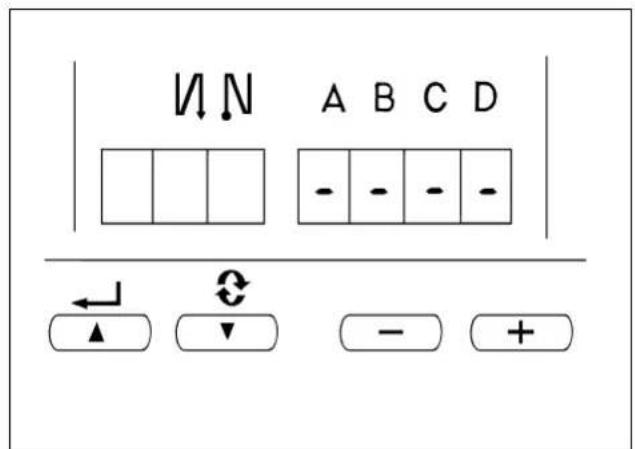

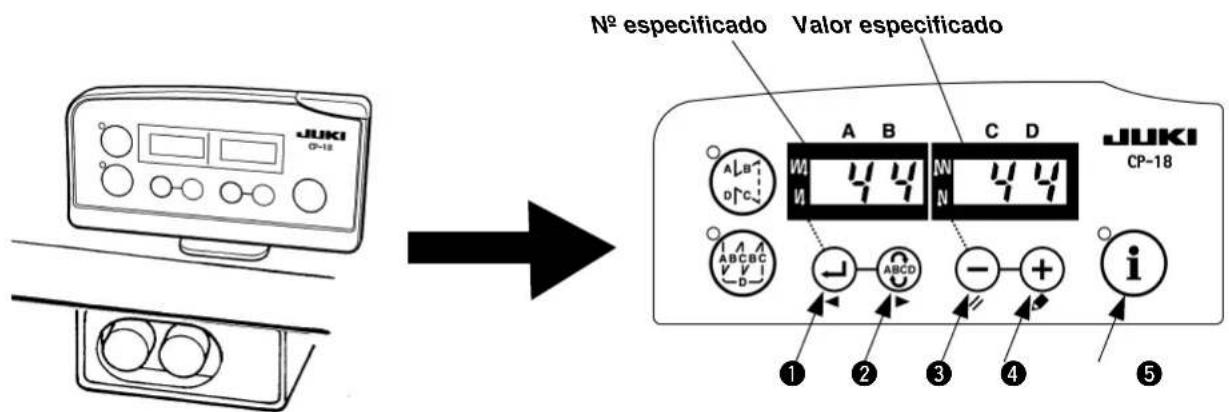

(2) Procedimiento de selección de tipo de cabezal de máquina

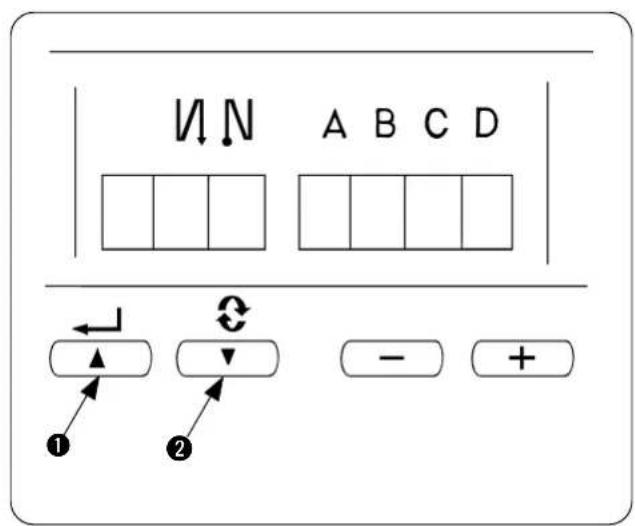

① Interruptor para introducir el valor especificado cambiado y actualizar el N° de fijación en la dirección DOWN

② Interruptor para introducir el valor especificado cambiado y actualizar el N° de fijación en la dirección UP

③ Interruptor de bajada (DOWN)

④ Interruptor de subida (UP)

⑤ Interruptor de cambio de modo

No ejecute operaciones de interruptor que no sean las descritas a continuación.

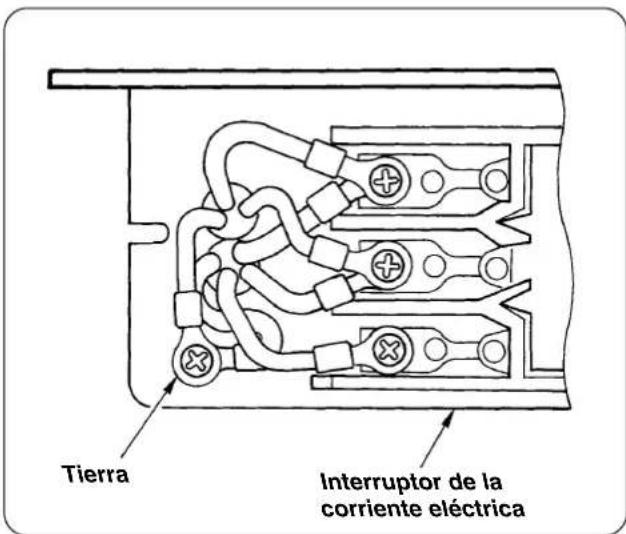

Cerciórese de volver a posicionar en ON el interruptor de la corriente eléctrica después que haya pasado uno o más segundos. Si se conecta la corriente eléctrica inmediatamente de haberla desconectado, es posible que la máquina de coser no funcione normalmente. En este caso, vuelva a conectar la corriente eléctrica.

Modo de cambiar a la modalidad de fijación de función

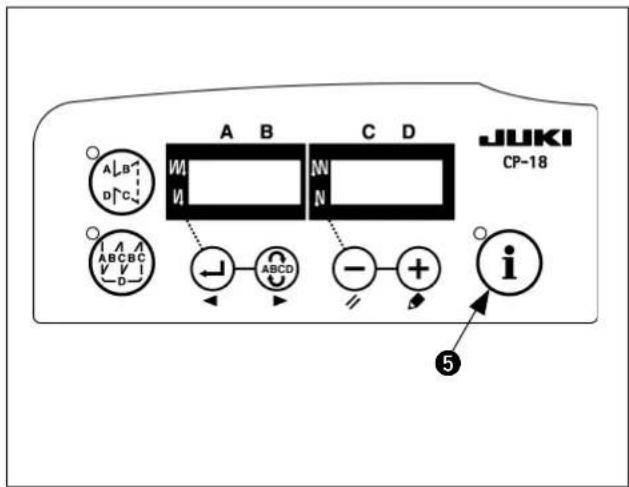

1) Desconecte la corriente eléctrica de la unidad.

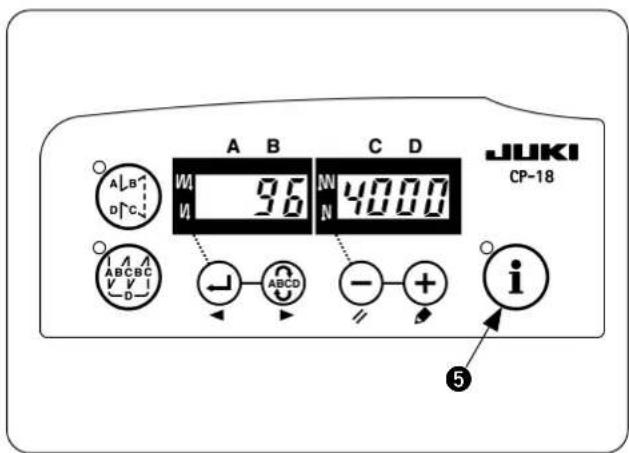

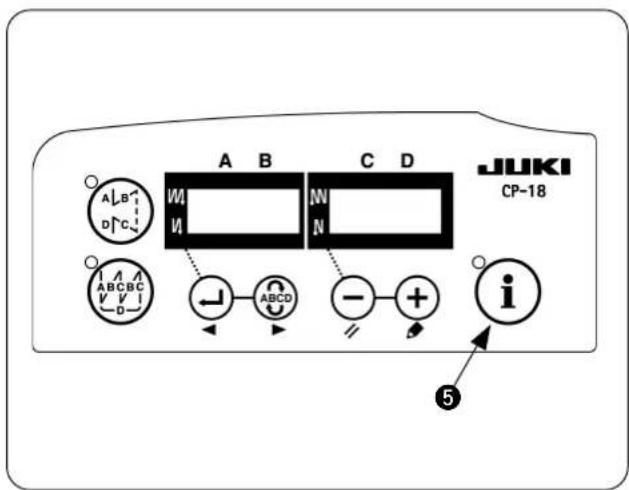

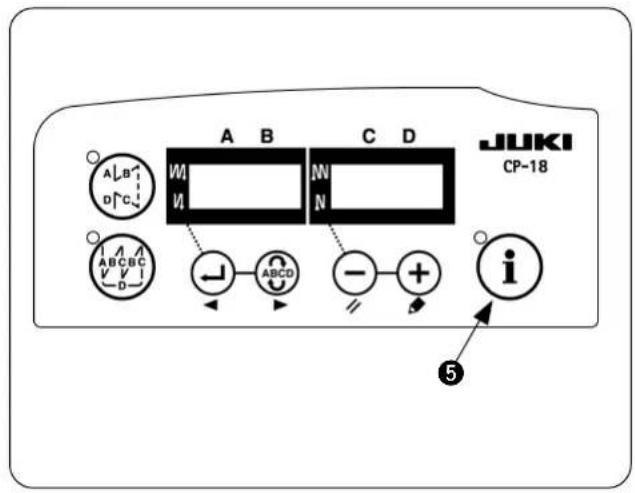

2) Pulsando el interruptor ⓘ 5, conecte la corriente eléctrica a la unidad.

3) El display en la pantalla es tal como se muestra en la figura.

(Si la indicación no cambia, vuelva a ejecutar los procedimientos 1) y 2).

En caso de que ya haya configurado otros ítems, se visualizan el último número y los datos que se hayan configurado.

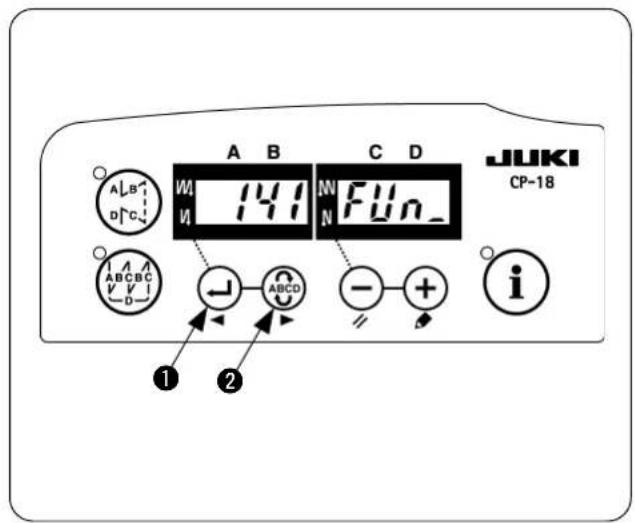

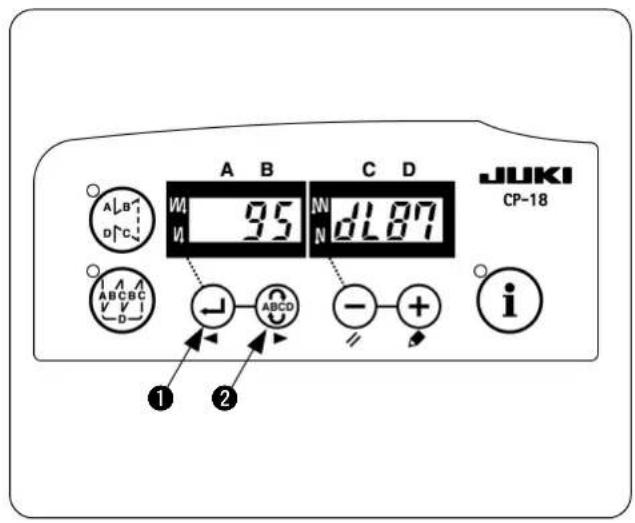

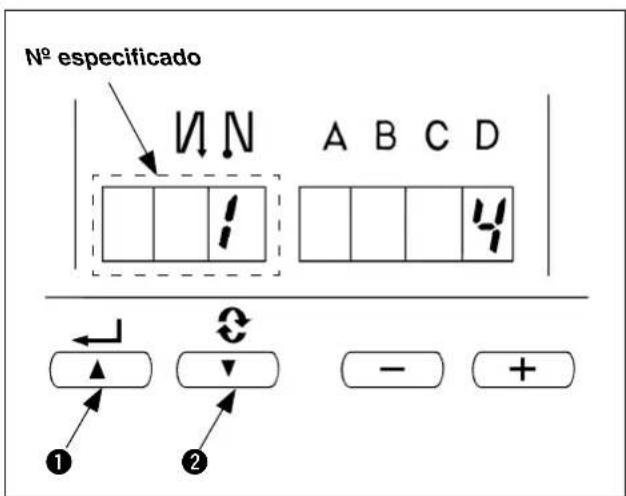

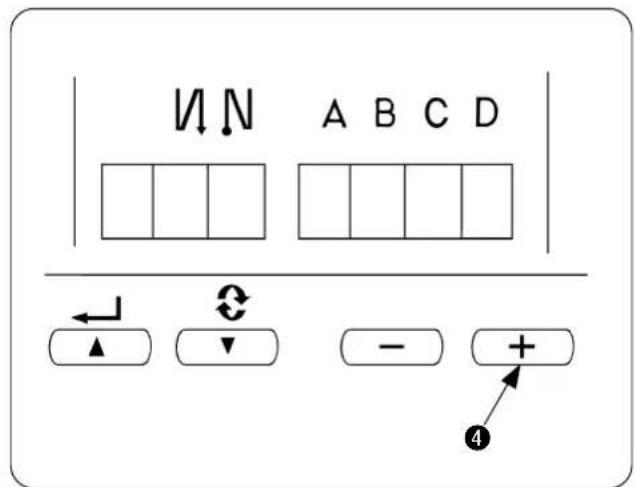

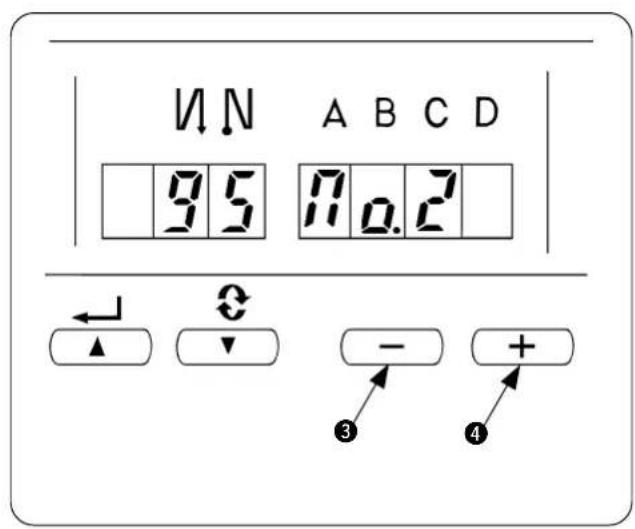

4) Pulse el interruptor ⏻ o el interruptor ABCD 2 para visualizar el display que se muestra en la figura (No. 95).

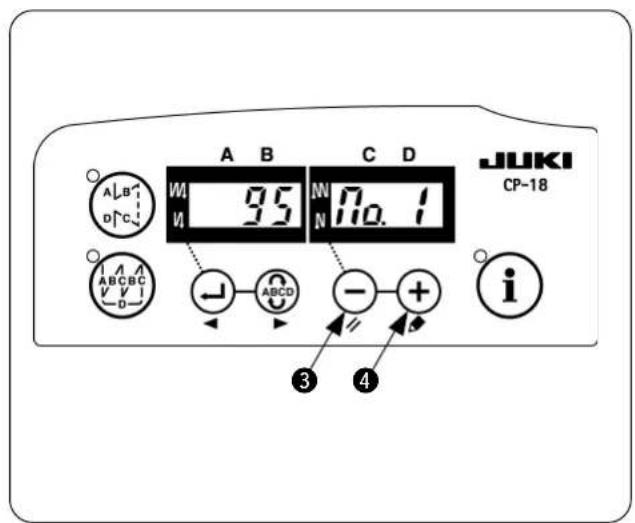

5) El tipo de cabezal de máquina puede seleccionarse pulsando el interruptor ⏻ ③ (interruptor + ④). La diferencia entre MO.1 y MO.2 es solamente la gama de ajustes de la máxima velocidad de cosido.

• MO. 1 : Hasta 5.500 sti/min
• MO. 2 : Hasta 8.000 sti/min

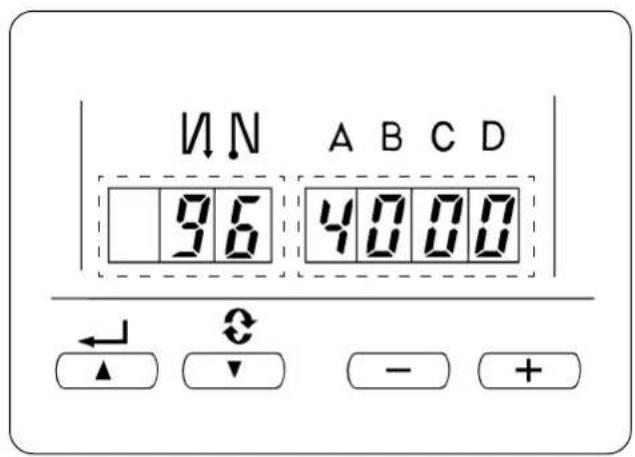

6) Después de seleccionar el tipo de cabezal de máquina, cuando se pulsa el interruptor ⏻ 1

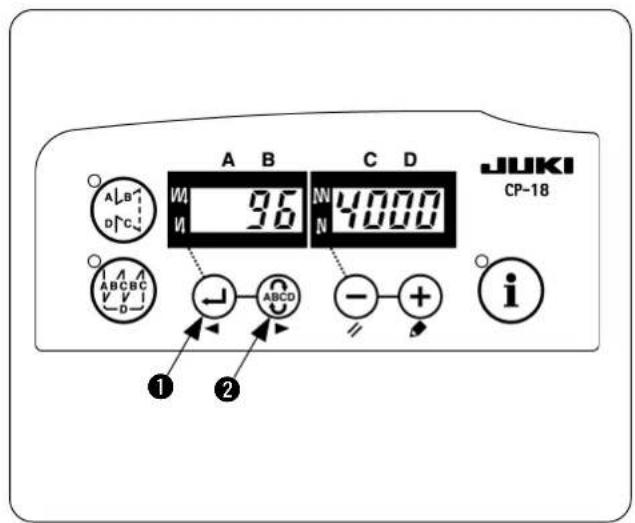

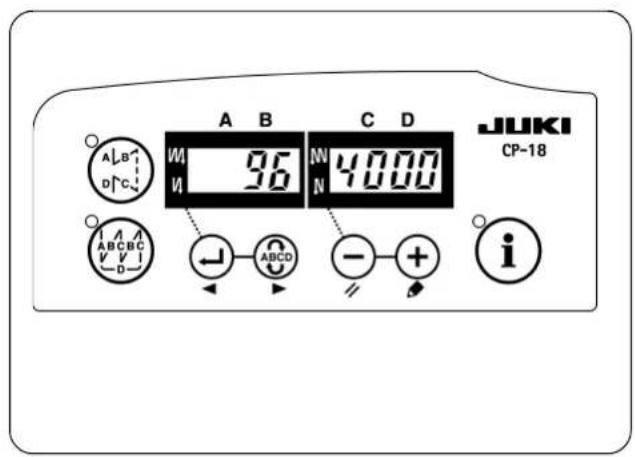

(interruptor ②), el procedimiento prosigue con 96 ó 94, y el display automáticamente cambia a los parámetros de la configuración correspondiente al tipo de cabezal de máquina.

Desconectar la corriente eléctrica.

2. Para fijar la función de enrollado de hilo de cadeneta

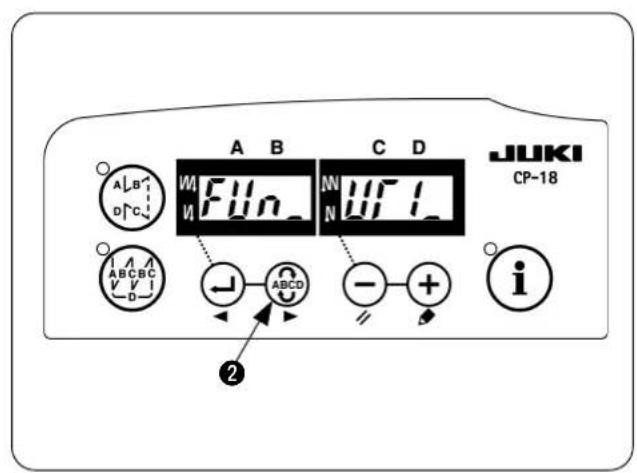

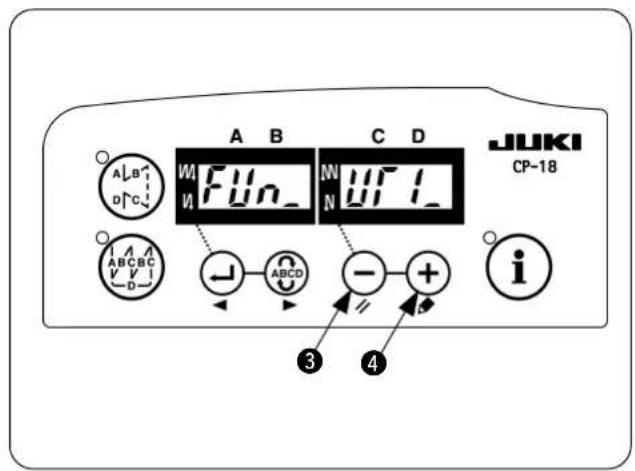

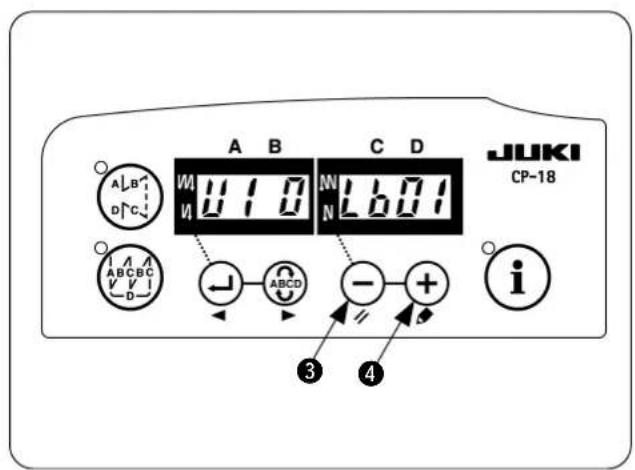

Cambio a modalidad de fijación de función. [Cambio a la modalidad de servicio]

1) Desconectar la corriente eléctrica
2) Presionando el interruptor ⓘ 5, conecte la corriente eléctrica.
3) Se visualiza la pantalla. Continúe presionando el interruptor ⓘ ⑤ durante tres segundos.
4) Cuando suena el zumbador, se completa el cambio a modalidad de servicio.

La visualización de la pantalla es como se muestra en la figura. (Lo mismo que en la modalidad de usuario)

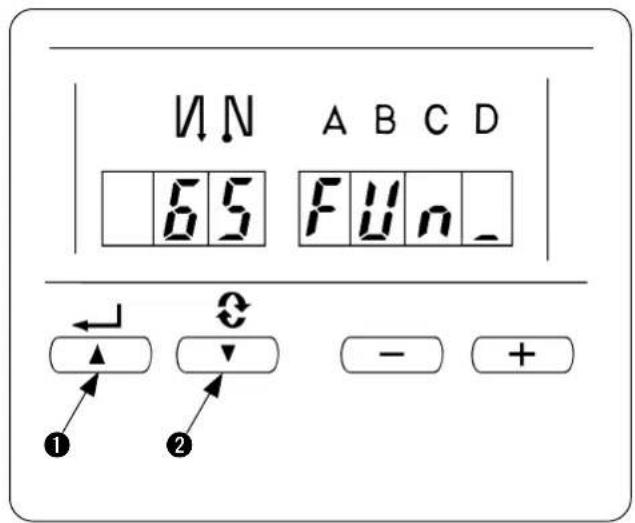

5) Llamar la función de enrollado de hilo de cadeneta.

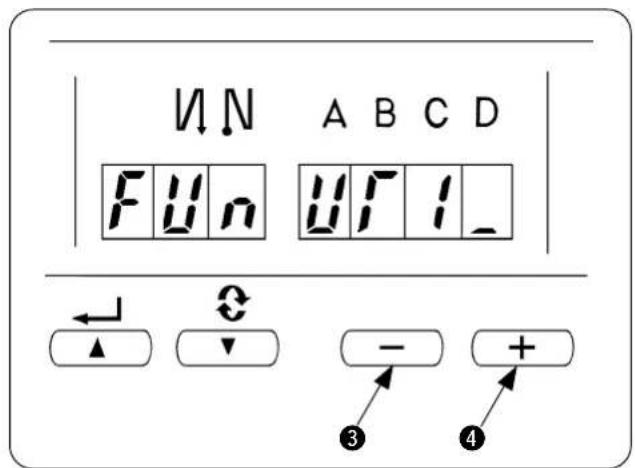

Pulse el interruptor ⏻ 1 o el interruptor ⚠2 para visualizar el display que se muestra en la figura (No. 141).

6) Pulse el interruptor Ⓑ 3 o el interruptor ╗ 4 para llamar el dispositivo auxiliar 1. (Visualización de FUn_UT1_)

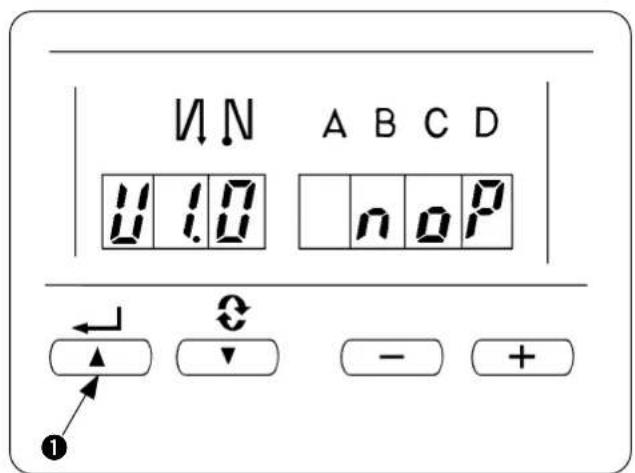

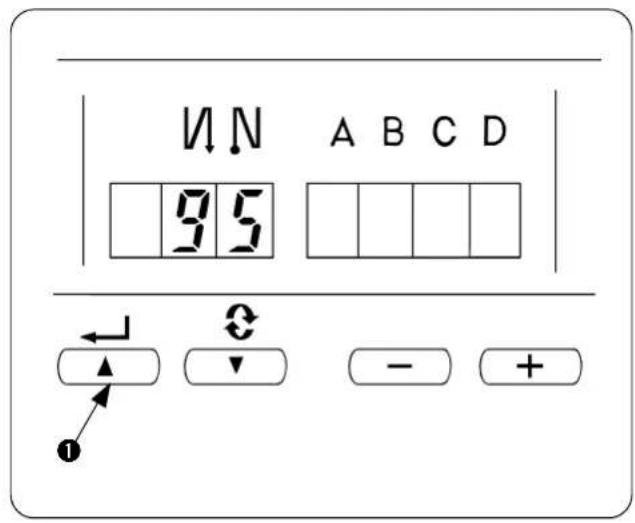

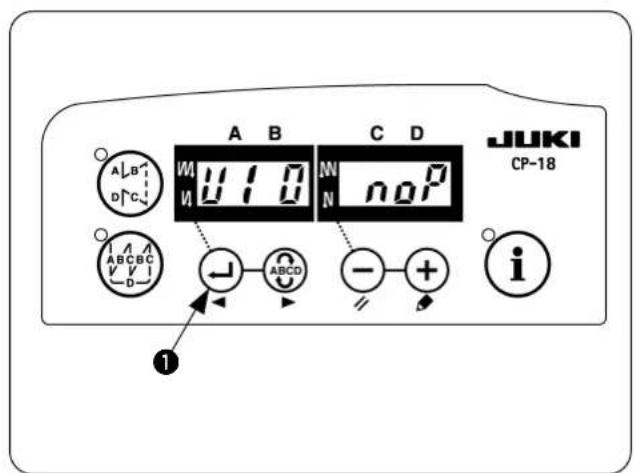

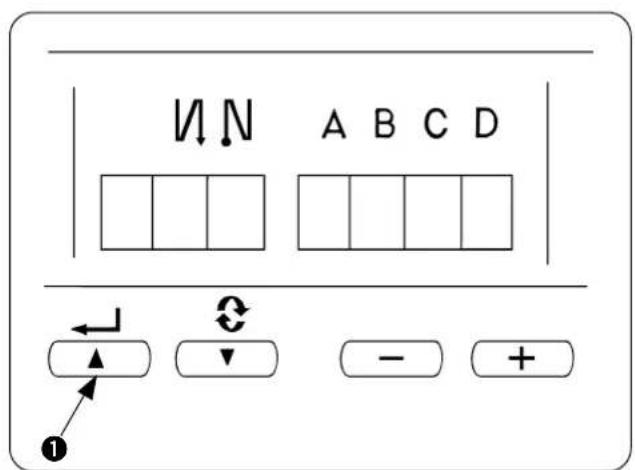

7) Pulse el interruptor 🧑 1. (La Figura se visualize despues de presionar el interruptor 🧑 1.)

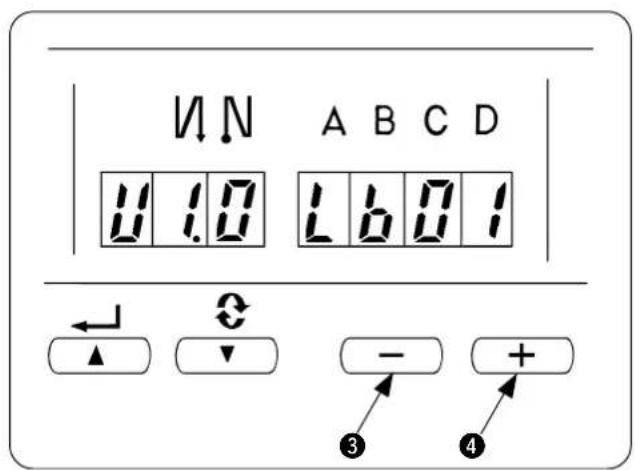

8) Cuando se visualiza "U1 0", pulse el interruptor ⏻ ③ o el interruptor⊕④ para llamar la función LB. (Visualización de U1 0 Lb01)

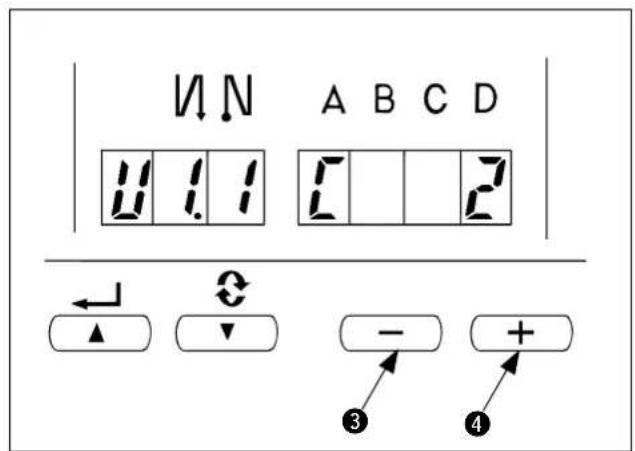

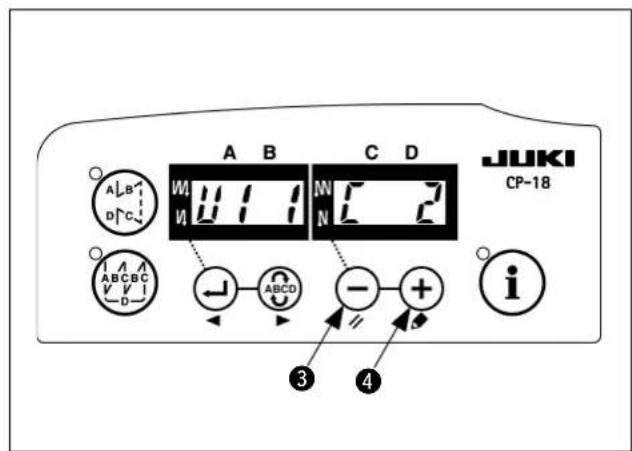

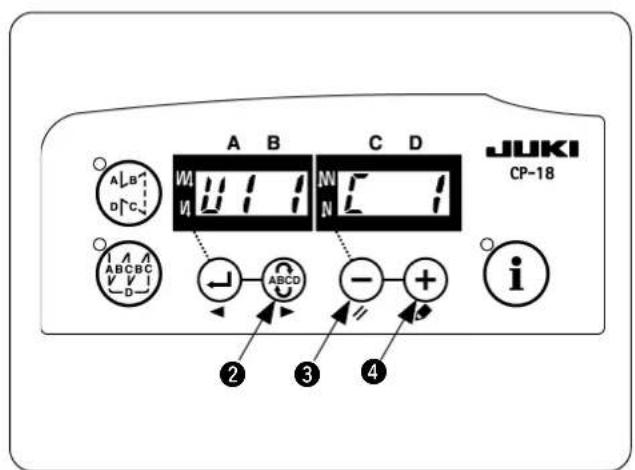

9) Pulse el interruptor ABCD ② para llamar "U1 1". En este estado se puede ajustar el número de puntadas a coser con tensión relajada del hilo al inicio del cosido. Pulse el interruptor - ③ o el interruptor + ④ para modificar el ajuste. Si no es necesario cambiar el ajuste, proceda con el paso 10).

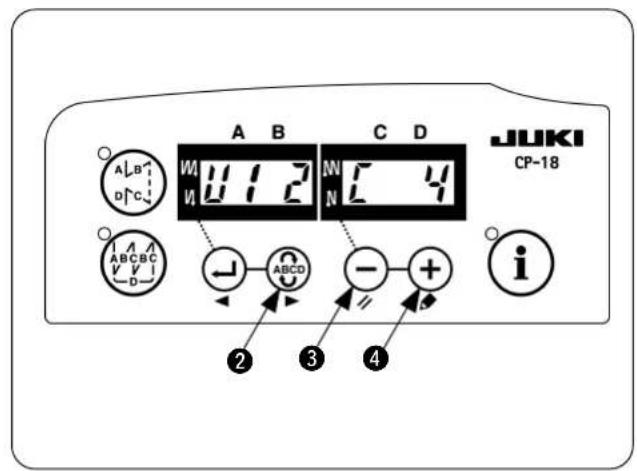

10) Pulse el interruptor ABCO ② para llamar "U1 2". En este estado se puede ajustar el número de puntadas a coser desde el punto en que el sensor del material detecta el borde del material al fin del cosido hasta el punto a partir del cual se libera la tensión del hilo. Pulse el interruptor - ③ o el interruptor + ④ para modificar el ajuste. Si no es necesario cambiar el ajuste, proceda con el paso 11).

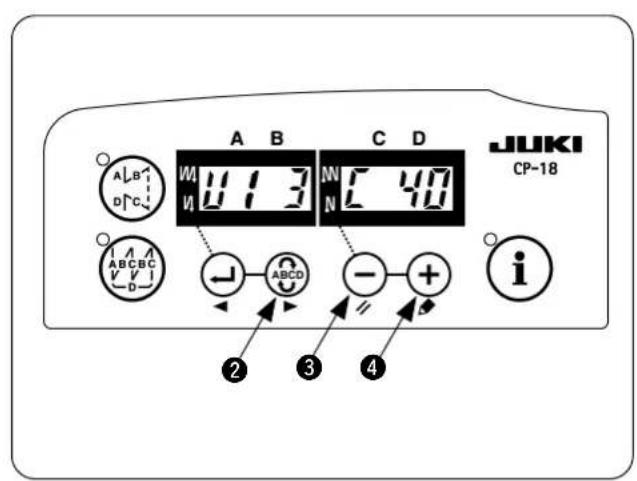

11) Pulse el interruptor ② para llamar "U1 3". En este estado se puede ajustar el número de puntadas de cadeneta. Pulse el interruptor ③ o el interruptor ④ para modificar el ajuste. Si no es necesario cambiar el ajuste, proceda con el paso 12).

12) Pulse el interruptor ABCD ② para llamar nuevamente el display "FUn_UT1_". Luego, desconecte la corriente eléctrica. De este modo se confirman los ajustes de la función LB.

No omita los pasos 9) a 12) aun cuando no sea necesario modificar los ajustes de "U1 1" a "U1 3". Si se omiten estos pasos, no se confirman los ajustes de la función LB.

3. Para fijar la función del elevador automático

1) Desconectar la corriente eléctrica

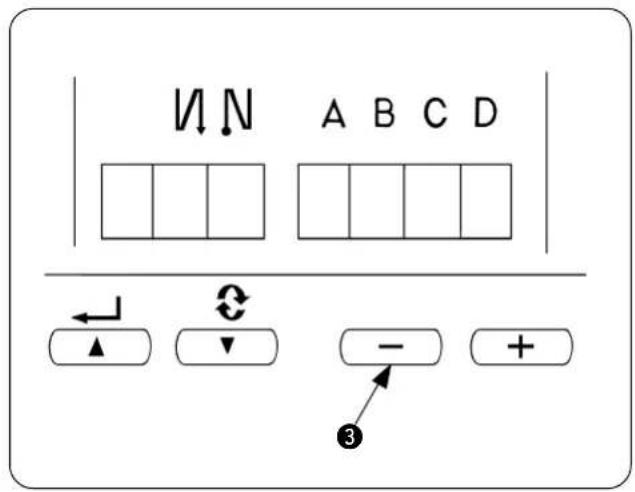

2) Presionando el interruptor Ⓑ 3, conecte la corriente eléctrica.

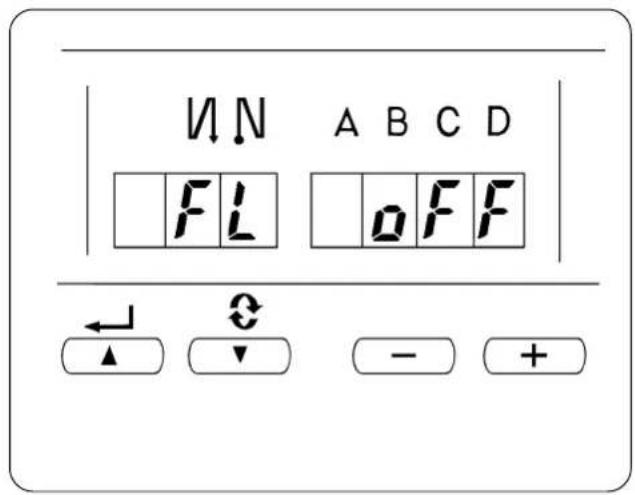

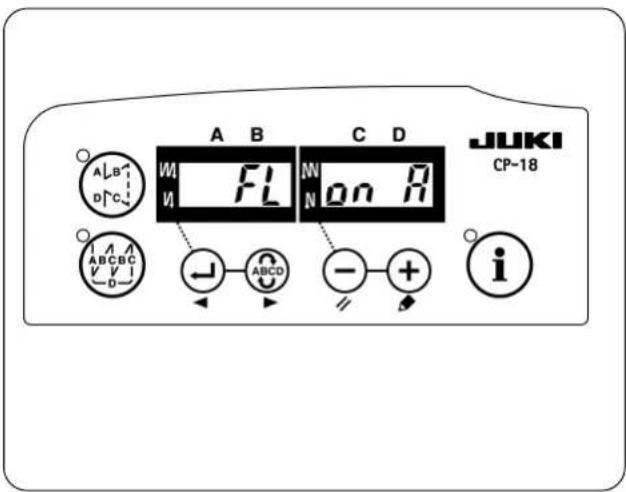

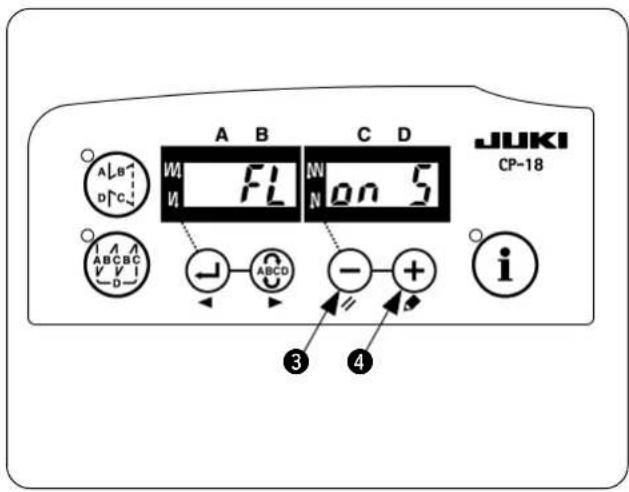

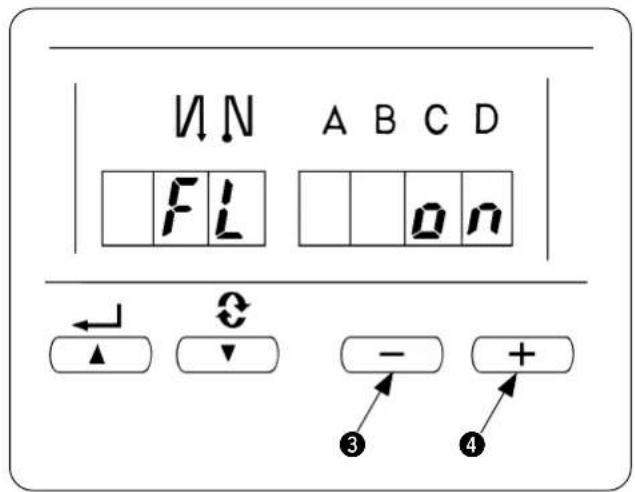

3) Se visualiza "FL on". En caso de que se visualice "FL oFF", ejecute los pasos 1 y 2) nuevamente.
4) El display se puede cambiar alternativamente entre "FL on S" y "FL on A" mediante el interruptor
④. Seleccione "FL on A".

5) Cuando la visualización de la pantalla deviene "FL on A", deviene efectiva la función del elevador automático.

En este estado desconecte la corriente eléctrica.

4. Varias fijaciones de enrollado de hilo de cadeneta en el cosido

Las funciones respectivas se fijan a los valores recomendables estándar fijando de 1 a 3. Sin embargo,los valores se pueden cambiar en conformidad con las condiciones de cosido. El cambio se puede ejecutar con la “modalidad usuarios” o “modalidad normal”. En la siguiente lista se describen el item típico de fijación y el valor fijado como la función de enrollado de hilo de cadeneta.

Item de fijación Valor estándar Gama de fijación		Modalidad de cambio No. de programa Observaciones
Máx. velocidad de cosido [sti/min]MO.1MO.2	40007000	150 a 5500150 a 8000	Modalidad de usuario	96
Número de puntadas de inicio suave [Puntada]	4	0 a 19		1
Velocidad de cosido para arranque suave [sti/min]MO.1MO.2	2502000	100 a máximo.		37	El valor maxim es el del No. 96.
Velocidad de cosido de hilo de cadeneta al fin del cosido [sti/min]MO.1MO.2	25003000	150 a máximo.		38	El valor maxim es el del No. 96.
Número de puntadas de liberación de tensión de hilo al inicio del cosido [Puntada]	1	0 a 100	Modalidad normal	U1 1	Consultar la pag. 8.
Número de puntadas desde la detección del sensor de fin de material al final del cosido a la relajación de tensión de hilo [Puntada]	4	0 a 100		U1 2	Consultar la pag. 8.
Número de puntadas de cosido de hilo de cadeneta [Puntada]	40	0 a 100		U1 3	Se ajusta la longitud de hilo de cadeneta.

* Para otras fijaciones, consultar el Manual de Instrucciones para SC-921 y el Manual del Ingeniero para el SC-921.

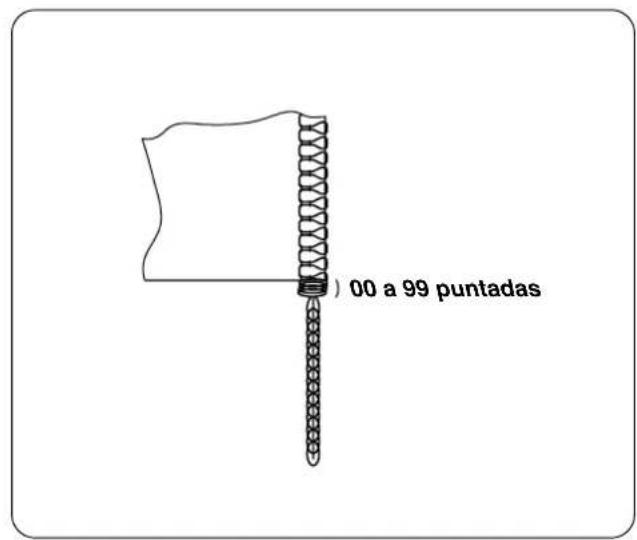

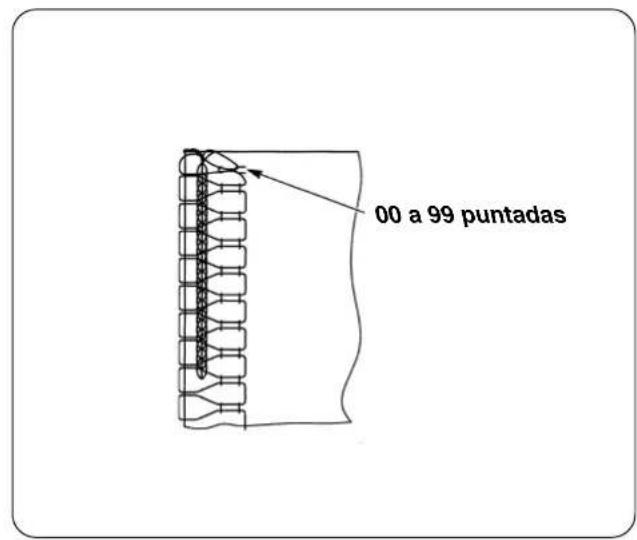

1) Número de puntadas a coser con tensión relajada de hilo para inicio de cosido

Se puede cambiar el número de puntadas a coser con tensión relajada de hilo para el inicio de cosido.

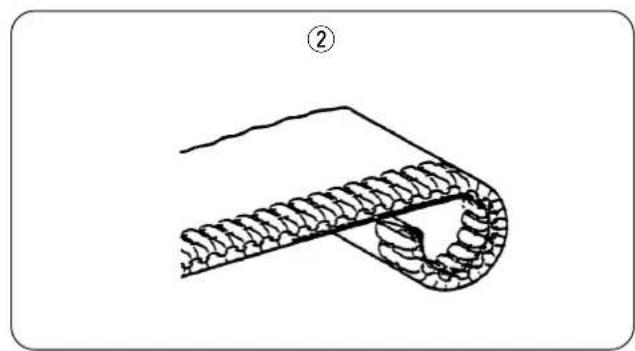

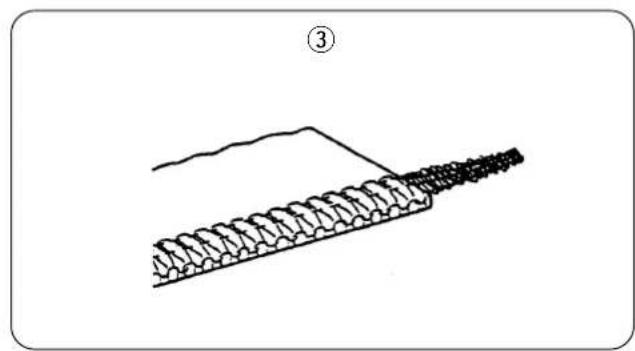

El hilo de cadeneta sobrante se puede enrollar en la costura a l inicio del cosido aflojando la tensión del hilo en una o dos puntadas.

El número de puntadas a coser con la tensión fija del hilo es el número de puntadas a coser después poner en marcha la máquina de coser. No es el número de puntadas a coser con la tensión floja del hilo para el producto que se está cosiendo actualmente. Tenga también en cuenta que el mecanismo de liberación de tensión no es capaz de arrancar a tiempo dependiendo de los ajustes de velocidad de cosido de inicio lento y número de puntadas. En tal caso, el número de puntadas a coser con la tensión relajada del hilo podría exceder el valor de ajuste.

2) Número de puntadas a coser con tensión relajada del hilo para fin de cosido

El número de puntadas a coser con tensión relajada para fin de cosido es el número de puntadas a coser después que el material sale del sensor de extremo de material.

No es el número de puntadas a coser con tensión relajada de hilo contadas desde el fin de material al producto de cosido actual.

5. Procedimiento de cambio de varias fijaciones

Consultar “ II -4. Varias fijaciones de enrollado de hilo de cadeneta en el cosido” y comprobar la modalidad de cambio de ítem a cambiar.

Procedimiento de cambio de las modalidades respectivas como se describen a continuación.

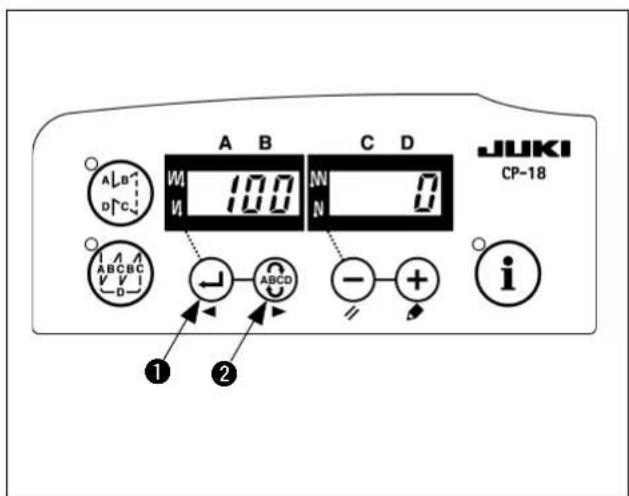

(1) Procedimiento de cambio bajo la modalidad de usuario.

1) Desconecte la corriente eléctrica de la unidad. 2) Pulsando el interruptor ⓘ 5, conecte la corriente eléctrica a la unidad.

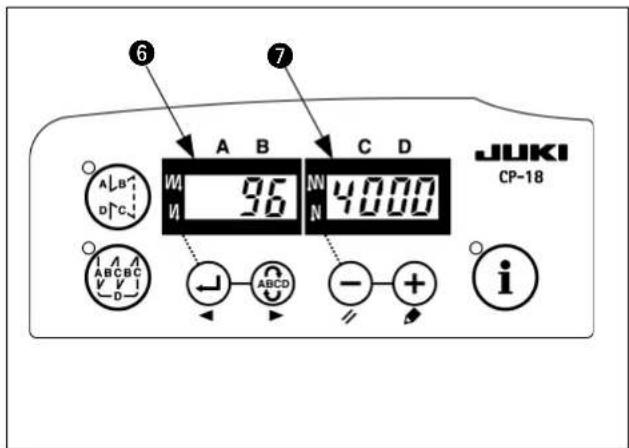

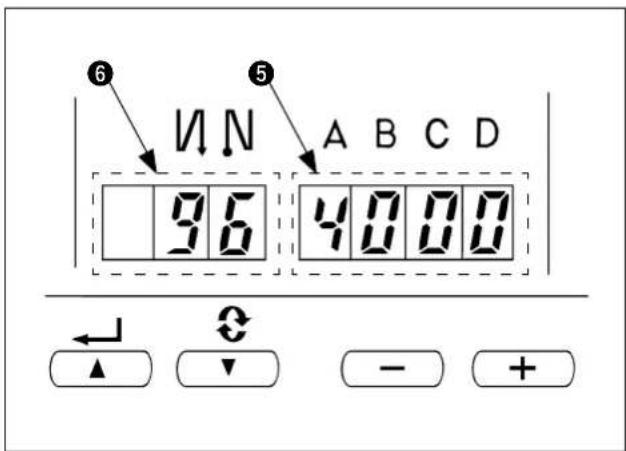

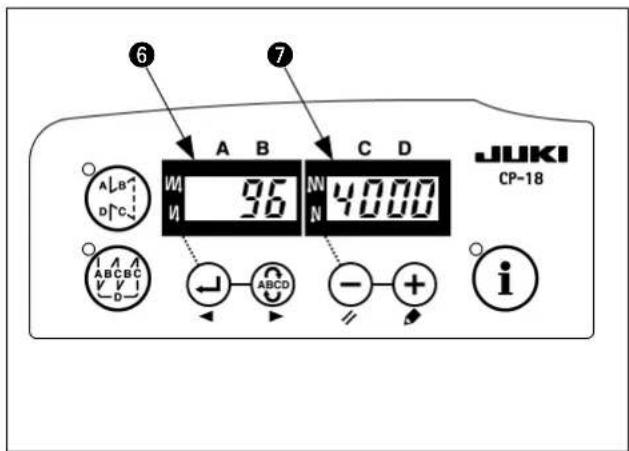

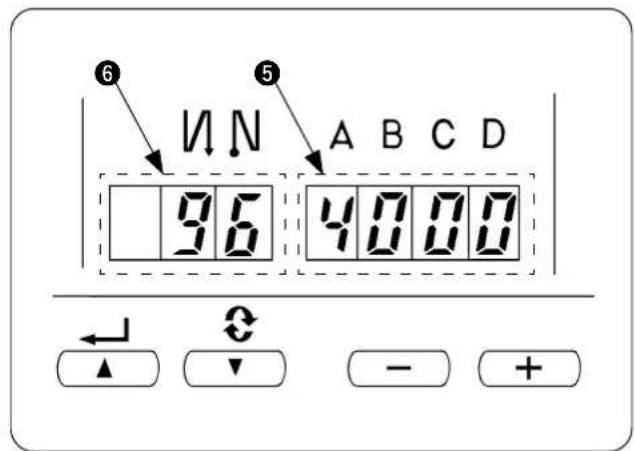

3) La indicación ⑥, ⑦ se visualizará en la pantalla. (Si la indicación no cambia, vuelva a ejecutar los procedimientos 1) y 2). Se visualizan los últimos datos y número que se hayan fijado.

4) Cuando usted quiera avanzar el N° de fijación, pulse el interruptor 🔒 para avanzar el N° de fijación. Cuando usted quiera volver al N° de fijación, pulse el interruptor 🔒 1.

Cuando el interruptor ⏻ (interruptor

② se mantiene presionado, el No. de fijación retornará (avanzará) continuamente.

Cuando el No. de fijación ha avanzado (retornado), se determinarán los contenidos precedentes (uno por uno). Por lo tanto, ponga cuidado (cuando accione el interruptor hacia arriba/abajo) para cambiar los contenidos.

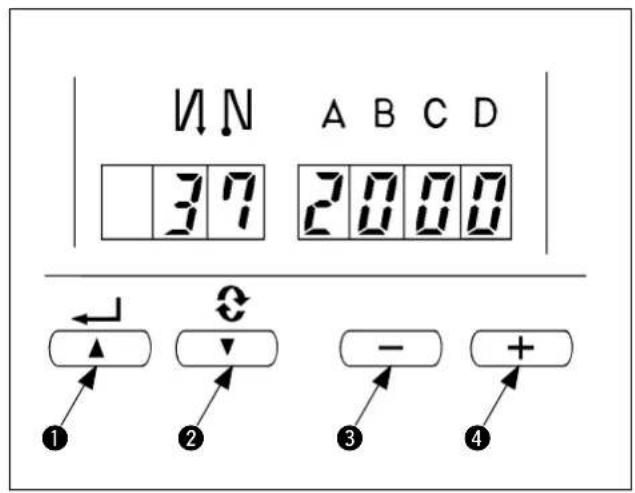

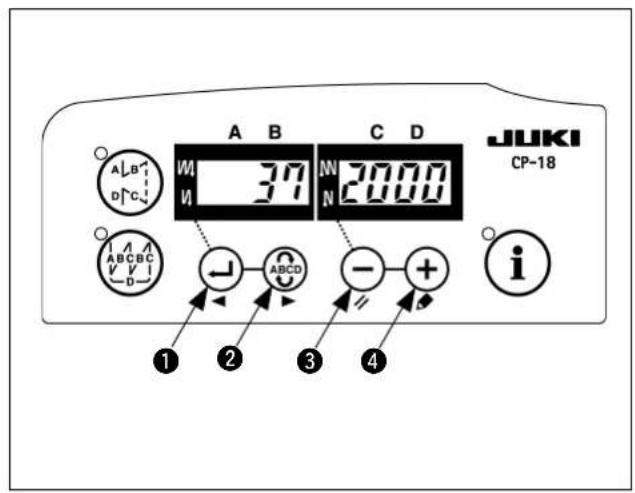

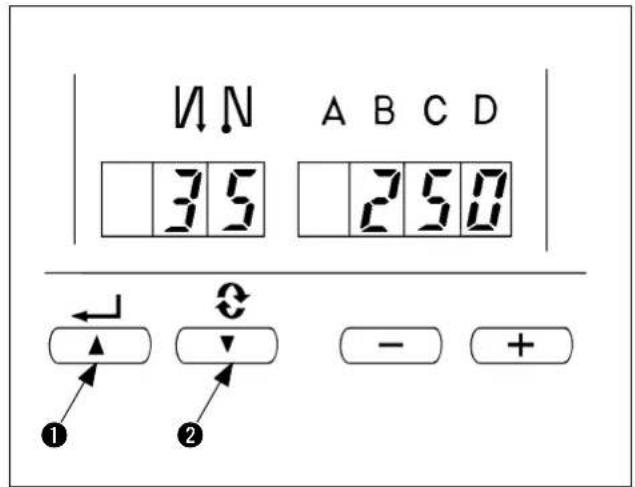

Ejemplo) Cambio de velocidad de cosido de inicio suave (No. 37)

Pulse el interruptor ⏻ o el interruptor

② para llamar el No. 37.

Pulse el interruptor ⏻ ③ o el interruptor

④ para modificar la velocidad de cosido.

5) Al término de la modificación de ajustes, pulse el

interruptor 🔒 ① o el interruptor ABCD ② para confirmar el valor que haya actualizado.

1. Cuando desconecte la corriente eléctrica antes de ejecutar este trabajo, los contenidos que se han cambiado no se han actualizado.

1. Presione el interruptor ⏻, y la visualización de la pantalla cambiará en uno al contenido del No. de fijación que sea el precedente.

2. Presione el interruptor 🎨②, y la visualización de la pantalla cambiará a los contenidos del siguiente No. de fijación.

Después de completar la operación, desconecte la corriente eléctrica y vuelva a conectarla para volver a la operación normal.

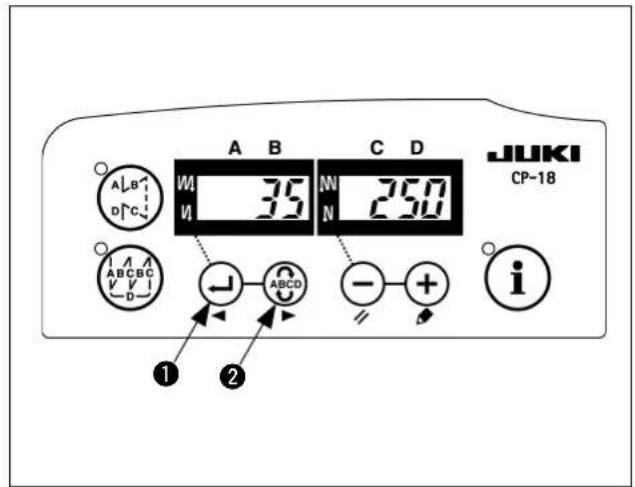

(2) Para cambiar el procedimiento bajo la modalidad normal

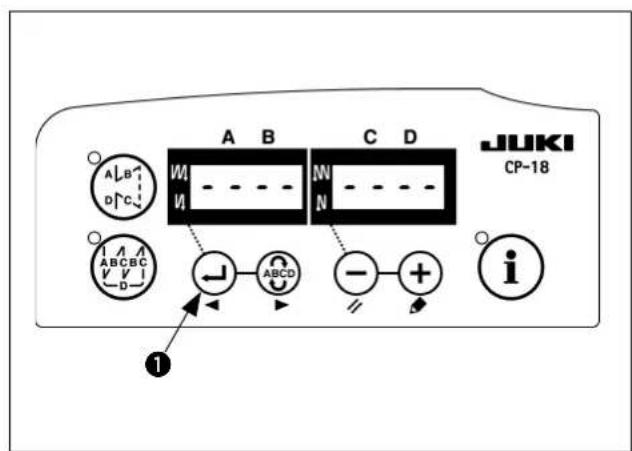

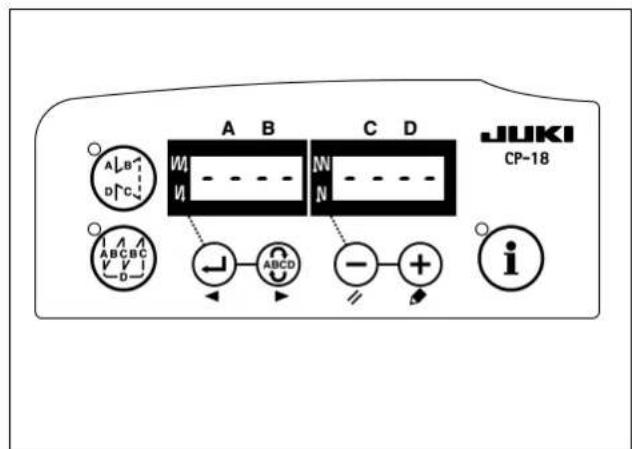

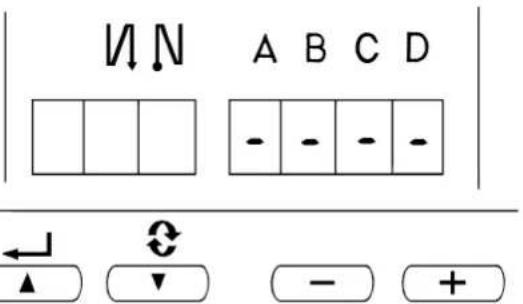

1) Conecte la corriente eléctrica. Los símbolos de “-” se visualizan debajo de las visualizaciones de A, B, C, y D.

2) Para llama la modalidad de fijación

Presione el interruptor ABCD 2.

La visualización cambia como se muestra en la figura, y se cambia a la visualización del número de puntadas de cada proceso (visualización C).

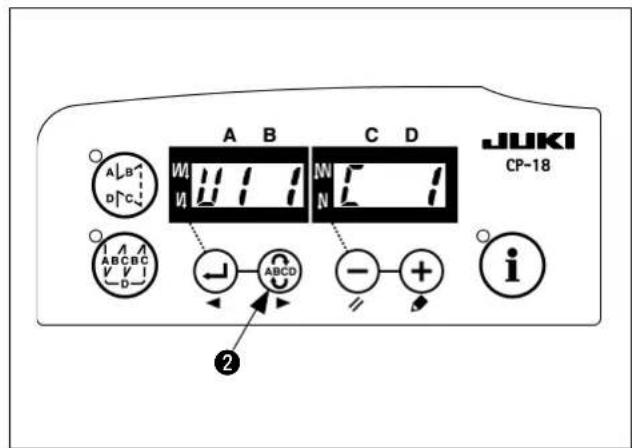

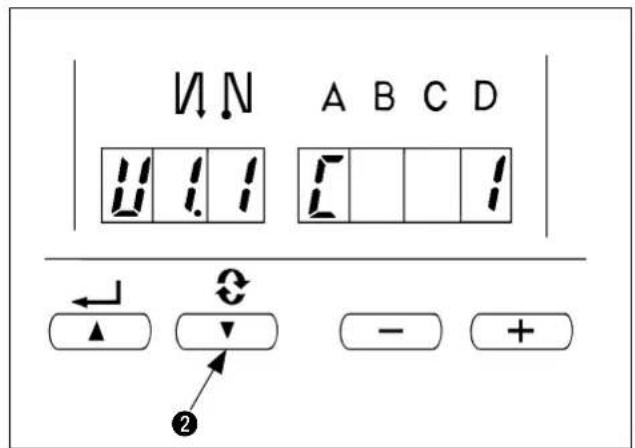

Además presione el interruptor ABCD ② y la visualización cambia a U1 1 → U1 2 → U1 3.

La máquina de coser no funciona el tiempo de esta visualización.

3) Para cambiar el valor fijado Pulse el interruptor ⏻ ③ o el interruptor Ⓔ4 para modificar el valor de ajuste dentro de la gama de 0 a 100.

4) Determination de contenido

Presione el interruptor 🔒 1. El contenido cambiado se puede determinar accionando el interruptor, y la visualización vuelve a visualización normal.

Cuando se desconecta ala corriente eléctrica a medio camino, el contenido no se puede actualizar. Cuando el contenido retorna a la visualización nor mal, deviene efectiva la operación de pedal.

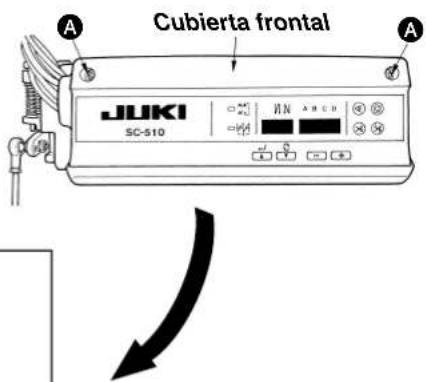

III. MODO DE FIJAR EL CONTROLADOR (SC-510)

En este Manual de Instrucciones solamente se describen las funciones relacionadas con LB-6.

Para más detalles sobre otras funciones y el ajuste, consulte el Manual de Instrucciones del SC-510.

Para la máquina de coser que se ha entregado ya configurada, tanto la máquina como sus elementos ya se han fijado convenientemente. No ejecute ninguna fijación del modelo de la máquina.

1. Modo de fijar el modelo de máquina

1. Cuando use la máquina de coser por primera vez después de haberla comprado, ante todo, ejecute la fijación del modelo de la máquina.
   La dirección de rotación y la máxima velocidad de cosido se determinan de acuerdo con la configuración del modelo de la máquina de coser.
   Si esta fijación se hace erróneamente, ocurrirán problemas. Así que ponga cuidado.
2. Después de instalado el modelo, hay que hacer varias fijaciones, como el número de puntadas a coser con el hilo relajado para el inicio del cosido, el número de puntadas para el inicio lento.
3. Cuando se ejecute la fijación en el modelo de la máquina después de las fijaciones descritas en el ítem 2, todas las funciones que se han fijado en el ítem 2 desaparecen, y el controlador vuelve al estado en que estaba antes de ejecutar las fijaciones. En este caso, es necesario volver a hacer las fijaciones. Por lo tanto, ponga cuidado.

(1) Seleccion del tipo de cabezal de la máquina.

Fije el tipo de cabezal de la máquina a MO. 1 o MO. 2.

La diferencia entre MO.1 y MO.2 es solamente el valor de ajuste de la velocidad de cosido. Tenga cuidado para no exceder la máxima velocidad de cosido de la máquina de coser que utilice.

Tipo de cabezal de máquina	Máxima velocidad de cosido	Velocidad de cosido a utilizar inmediatamente después de configurar el modelo de la máquina de coser
MO.1 5500 4000
MO.2 8000 7000

Cuando se ejecuta la fijación del modelo de la máquina, MO. 1 se fija a 4.000 sti/min y el MO. 2 a 7.000 sti/min.

Para cambiar la velocidad de cosido, consulte “III-4. Varias fijaciones de enrollado de hilo de cadeneta en el cosido” y “III-5. Procedimiento de cambio de varias fijaciones”.

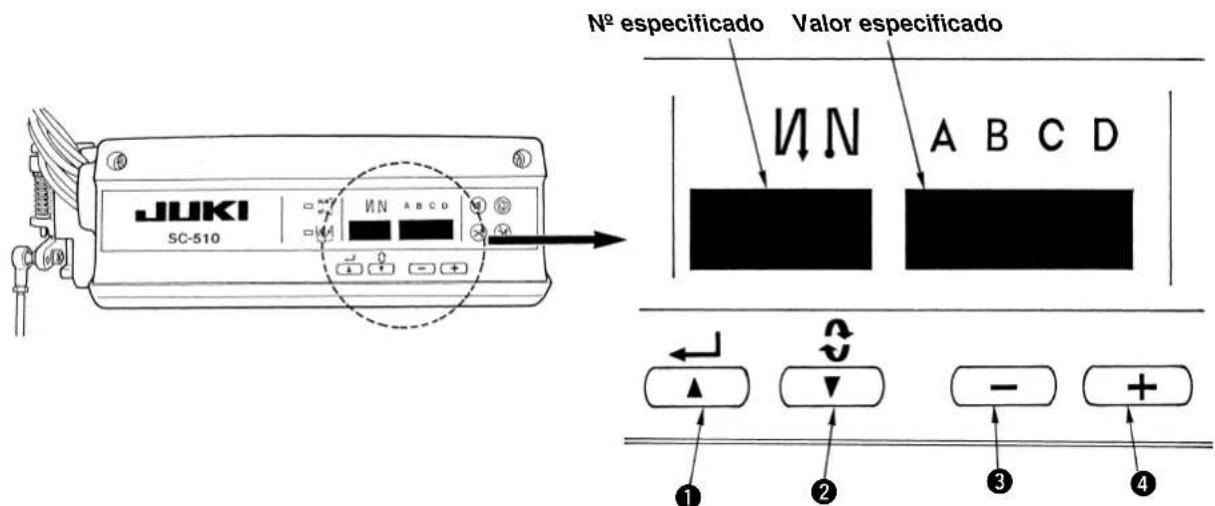

(2) Procedimiento de selección de tipo de cabezal de máquina

① Interruptor para introducir el valor especificado cambiado y actualizar el N° de fijación en la dirección DOWN

② Interruptor para introducir el valor especificado cambiado y actualizar el N° de fijación en la dirección UP

③ Interruptor de bajada (DOWN)

④ Interruptor de subida (UP)

No ejecute operaciones de interruptor que no sean las descritas a continuación.

Cerciórese de volver a posicionar en ON el interruptor de la corriente eléctrica después que haya pasado uno o más segundos. Si se conecta la corriente eléctrica inmediatamente de haberla desconectado, es posible que la máquina de coser no funcione normalmente. En este caso, vuelva a conectar la corriente eléctrica.

Modo de cambiar a la modalidad de fijación de función

[Cambio a modelo de usuario]

1) Desconecte la corriente eléctrica de la unidad.

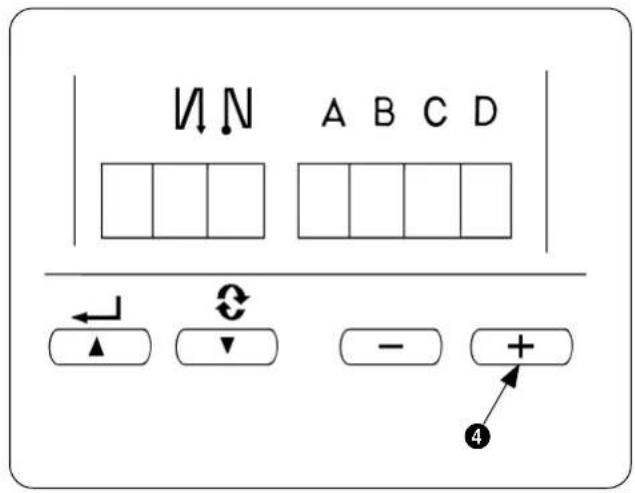

2) Pulsando el interruptor ④, conecte la corriente eléctrica a la unidad.

3) La indicación 5, 6 se visualizará en la pantalla. (Si la indicación no cambia, vuelva a ejecutar los procedimientos 1) y 2).

4) Presione el interruptor ① para visualizar la figura (No. 95).

5) Presione el interruptor ③ o el ④ para seleccionar el tipo de cabezal de la máquina. (MO. 1 o MO. 2). La diferencia entre MO.1 y MO.2 es solamente la gama de ajustes de la máxima velocidad de cosido.

• MO. 1 : Hasta 5.500 sti/min
• MO. 2 : Hasta 8.000 sti/min

6) Presionando el interruptor DETERMINE se visualiza ① o ②, No. 94 o No. 96, y se determina el tipo de cabezal de la máquina.

Desconectar la corriente eléctrica

2. Para fijar la función de enrollado de hilo de cadeneta

Cambio a modalidad de fijación de función.

[Cambio a la modalidad de servicio]

1) Desconectar la corriente eléctrica
2) Presionando el interruptor ④, conecte la corriente eléctrica.
3) Se visualiza la pantalla. Continúe presionando el interruptor ④ durante tres segundos.
4) Cuando suena el zumbador, se completa el cambio a modalidad de servicio.

La visualización de la pantalla es como se muestra en la figura.

(Lo mismo que en la modalidad de usuario)

5) Llamar la función de enrollado de hilo de cadeneta. Presione el interruptor ① o el ② para visualizar la figura (No.65).

6) Presione el interruptor ③ o el ④ para llamar al dispositivo 1 de utilidad. (Visualización de FUn UT1_)

7) Presionando el interruptor ①, se determina la fijación. (La Figura se visualize despues de presionar el interruptor ①.)

8) Presione el interruptor ③ o el ④ para llamar la función LB. (Visualización de U1.0 Lb01)

9) Presionando el interruptor ①, se determina la fijación. Desconectar la corriente eléctrica.

3. Para fijar la función del elevador automático

1) Desconectar la corriente eléctrica
2) Presionando el interruptor ③, conecte la corriente eléctrica.

3) Cuando la visualización de la pantalla deviene "FL on", deviene efectiva la función del elevador automático.

En este estado desconecte la corriente eléctrica.

* Cuando la visuaizacion de la pantalla aparece como "FL oFF", vuelva a ejecutar la operación de los pasos 1) a 3).

La visualización cambia a "FL on".

4. Varias fijaciones de enrollado de hilo de cadeneta en el cosido

Las funciones respectivas se fijan a los valores recomendables estándar fijando de 1 a 3. Sin embargo,los valores se pueden cambiar en conformidad con las condiciones de cosido. El cambio se puede ejecutar con la “modalidad usuarios” o “modalidad normal”. En la siguiente lista se describen el item típico de fijación y el valor fijado como la función de enrollado de hilo de cadeneta.

Item de fijación Valor estándar Gama de fijación		Modalidad de cambio No. de programa Observaciones
Máx. velocidad de cosido [sti/min]MO.1MO.2	40007000	150 a 5500150 a 8000	Modalidad de usuario	96
Número de puntadas de inicio suave [Puntada]	4	0 a 9		1
Velocidad de cosido para arranque suave [sti/min]MO.1MO.2	2502000	100 a máximo.		37
Velocidad de cosido de hilo de cadeneta al fin del cosido [sti/min]MO.1MO.2	25003000	150 a máximo.		38
Número de puntadas de liberación de tensión de hilo al inicio del cosido [Puntada]	1	0 a 999	Modalidad normal	U1.1
Número de puntadas desde la detección del sensor de fin de material al final del cosido a la relajación de tensión de hilo [Puntada]	4	0 a 999		U1.2
Número de puntadas de cosido de hilo de cadeneta [Puntada]	40	0 a 999		U1.3

* Para otras fijaciones, consultar el Manual de Instrucciones para SC-510 y el Manual del Ingeniero para el SC-510.

1) Número de puntadas a coser con tensión relajada de hilo para inicio de cosido Se puede cambiar el número de puntadas a coser con tensión relajada de hilo para el inicio de cosido. El hilo de cadeneta sobrante se puede enrollar en la costura a l inicio del cosido aflojando la tensión del hilo en una o dos puntadas.

El número de puntadas a coser con la tensión fija del hilo es el número de puntadas a coser después poner en marcha la máquina de coser. No es el número de puntadas a coser con la tensión floja del hilo para el producto que se está cosiendo actualmente. Tenga también en cuenta que el mecanismo de liberación de tensión no es capaz de arrancar a tiempo dependiendo de los ajustes de velocidad de cosido de inicio lento y número de puntadas. En tal caso, el número de puntadas a coser con la tensión relajada del hilo podría exceder el valor de ajuste.

2) Número de puntadas a coser con tensión relajada del hilo para fin de cosido El número de puntadas a coser con tensión relajada para fin de cosido es el número de puntadas a coser después que el material sale del sensor de extremo de material.

No es el número de puntadas a coser con tensión relajada de hilo contadas desde el fin de material al producto de cosido actual.

5. Procedimiento de cambio de varias fijaciones

Consultar “Ⅲ-4. Varias fijaciones de enrollado de hilo de cadeneta en el cosido” y comprobar la modalidad de cambio de ítem a cambiar.

Procedimiento de cambio de las modalidades respectivas como se describen a continuación.

(1) Procedimiento de cambio bajo la modalidad de usuario.

1) Desconecte la corriente eléctrica de la unidad. 2) Pulsando el interruptor ④, conecte la corriente eléctrica a la unidad.

3) La indicación ⑤, ⑥ se visualizará en la pantalla. (Si la indicación no cambia, vuelva a ejecutar los procedimientos 1) y 2).

4) Cuando usted quiera avanzar el N° de fijación, pulse el interruptor ② para avanzar el N° de fijación. Cuando usted quiera volver al N° de fijación, pulse el interruptor ①.

Cuando el interruptor ① (interruptor ②) se mantiene presionado, el No. de fijación retornará (avanzará) continuamente.

Cuando el No. de fijación ha avanzado (retornado), se determinarán los contenidos precedentes (uno por uno). Por lo tanto, ponga cuidado (cuando accione el interruptor hacia arriba/abajo) para cambiar los contenidos.

Ejemplo) Cambio de número de revoluciones de inicio suave

Presione el interruptor ① o el ② para llamar el No. 37.

Presione el interruptor ③ o el ④ para cambiar el número de revoluciones.

5) Cuando se ha completado el cambio, pulse el interruptor ① o el ② para especificar el valor cambiado.

1. Cuando desconecte la corriente eléctrica antes de ejecutar este trabajo, los contenidos que se han cambiado no se han actualizado.

2. Presione el interruptor ①, y la visualización de la pantalla cambiará en uno al contenido del No. de fijación que sea el precedente.

3. Presione el interruptor ②, y la visualización de la pantalla cambiará a los contenidos del siguiente No. de fijación.

Después de completar la operación, desconecte la corriente eléctrica y vuelva a conectarla para volver a la operación normal.

(2) Para cambiar el procedimiento bajo la modalidad normal

1) Conecte la corriente eléctrica. Los símbolos de “-” se visualizan debajo de las visualizaciones de A, B, C, y D.

2) Para llama la modalidad de fijación Presione el interruptor ②. La visualización cambia como se muestra en la figura, y se cambia a la visualización del número de puntadas de cada proceso (visualización C). Además presione el interruptor ② y la visualización cambia a U1.1 → U1.2 → U1.3.

3) Para cambiar el valor fijado Presione el interruptor ③ o ④ para cambiar el valor fijado enter 0 a 999.

4) Determination de contenido Presione el interruptor ①. El contenido cambiado se puede determinar accionando el interruptor, y la visualización vuelve a visualización normal. Cuando se desconecta ala corriente eléctrica a medio camino, el contenido no se puede actualizar. Cuando el contenido retorna a la visualización nor mal, deviene efectiva la operación de pedal.

IV. INSTALACION DE LOS COMPONENTES NEUMATICOS

Cuando instale los componentes neumáticos, hay que evitar toda fuga de aire enrollando una cinta de cierre en la porción atornillada de la junta o semejante.

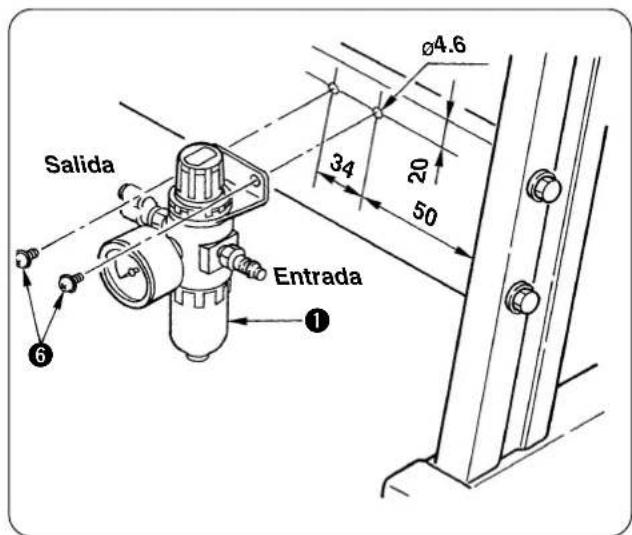

1. Modo de instalar el regulador de aire

AVISO :

Para protegerse contra lesiones personales debido a un arranque brusco de la máquina de coser, ejecute el trabajo de mantenimiento después de desconectar la corriente eléctrica.

1) Coloque la base de montaje ②, el calibrador ③, y las juntas ④ y ⑤ en el regulador de aire ①.

2) Perfore dos agujeros de ∅4,6 en el puntal del estante, e instale el regulador de aire ① usando los tornillos ⑥ enroscados.

2. Modo de instalar la válvula de solenoide

AVISO :

Para protegerse contra lesiones personales debido a un arranque brusco de la máquina de coser, ejecute el trabajo de mantenimiento después de desconectar la corriente eléctrica.

(1) Válvula de solenoide el elevador del prensatelas

1) Coloque la junta ② en la válvula de solenoide ① con los tornillos ⑤.
2) Coloque la junta ③(ø6) y el silenciador ④.

(2) Válvula de solenoide relajadora de la tensión del hilo

Coloque la base de montaje ⑥ en la válvula ⑤ de solenoide con los tornillos ⑦.

(3) Válvula de solenoide impulsora del cierre intermedio

Monte la base de montaje ② en la válvula de solenoide ① con los tornillos ③.

(4) Modo de instalar varias válvulas de solenoide en la mesa de la máquina

Fije las válvulas de solenoide cerca del lado del motor ubicado en la cara posterior de la mesa usando los tornillos de madera ①.

V. INSTALACION DE LOS COMPONENTES EN EL CABEZAL DE LA MAQUINA DE COSER

1. Modo de instalar el conjunto total de tensión e hilo (unidad de liberación del hilo)

AVISO :

Para protegerse contra lesiones personales debido a un arranque brusco de la máquina de coser, ejecute el trabajo de mantenimiento después de desconectar la corriente eléctrica.

Quite una vez la tensión del hilo conectado a la máquina de coser e instala el conjunto total de tensión de hilo en la cubierta superior.

2. Modo de instalar la unidad elevadora del prensatelas

AVISO :

Para protegerse contra lesiones personales debido a un arranque brusco de la máquina de coser, ejecute el trabajo de mantenimiento después de desconectar la corriente eléctrica.

1) Coloque el rodillo ② y el pasador ③ en el extremo superior de la charnela ① y fije el pasador ③ con los dos anillos C.

2) Atornille la charnela ① del cilindro al extremo su perior de la varilla del cilindro.

3) La posición de la charnela ① del cilindro se ajusta después de instalar el cilindro en el cabezal de la máquina. Por lo tanto, colóquela en una posición apropiada.

No fije aquí la contratuerca ④.

4) Ensamble el acoplamiento ⑤ del cilindro elevador del prensatelas.

(2) Modo de instalar los componentes en el cabezal de la máquina

1) Fije la base ⑥ de montaje del cilindro elevador del prensatelas en el centro de la ranura con el tornillo ⑦.

2) Instale el cilindro en la base ⑥ de montaje del cilindro con el tornillo ⑧. Ahora, ensamble la palanca ⑨ elevadora del prensatelas de modo que encaje en la porción en horquilla de la charnela ⑪ del cilindro.

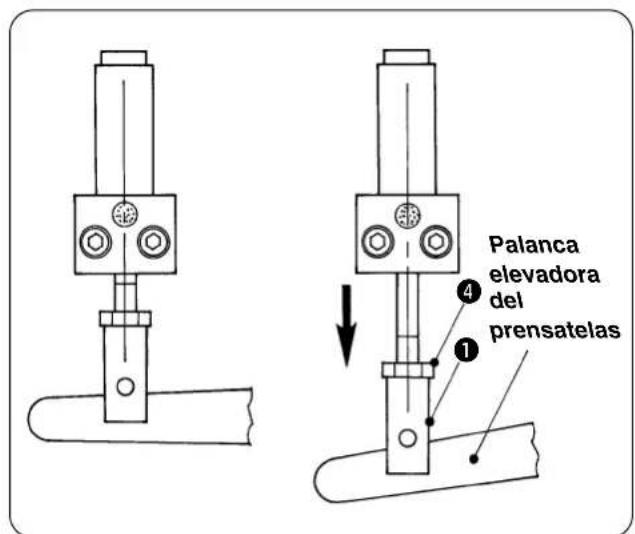

(3) Modo de ajustar la unidad elevadora del prensatelas

1) Ajuste la posición de la charnela ① del cilindro. Ajuste la posición de modo que quede un huelgo en la parte inferior de la palanca elevadora del prensatelas cuando el cilindro de aire se replica y la cantidad de elevación del prensatelas se asegura cuando el cilindro de aire se estira.

2) Cuando se determina la posición, fije la charnela ① del cilindro con la contratuerca ④.

3) Cuando no sea posible ajustar la unidad ajustando solamente la posición de la charnela ① del cilindro, afloje el tornillo ⑦ y mueva la base ⑥ de montaje del cilindro elevador del prensatelas dentro de la gama de la ranura para ajustar la unidad.

VI. INSTALACION

1. Modo de instalar el cabezal de la máquina

AVISO :

Para protegerse contra lesiones personales debido a un arranque brusco de la máquina de coser, ejecute el trabajo de mantenimiento después de desconectar la corriente eléctrica.

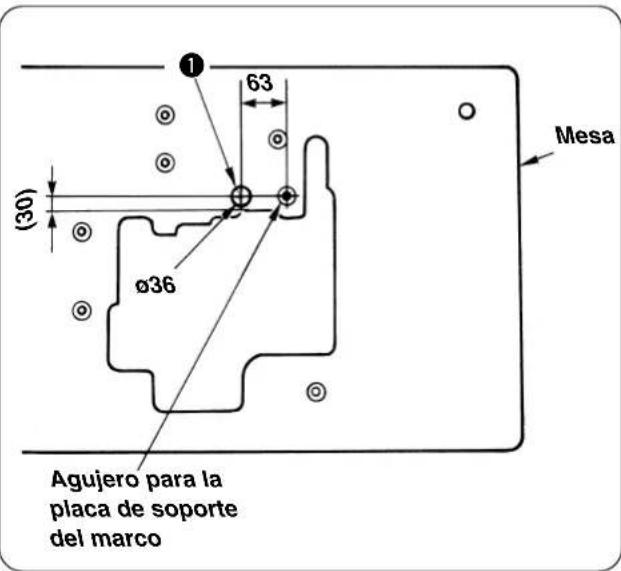

(1) Maquinado adicional de la mesa

Cuando usted use una mesa quem no sea JUKI No. de Piazza 11959707, perforce un agujero ① para los cables de sujeción.

(2) Coloque el cabezal de la máquina sobre la placa de soporte del marco y ponga en posición la correa.

Ajuste la tensión de la correa consultando el Manual de Instrucciones para SC-921 (o SC-510).

(Cuando es operada la máquina de coser y la deflexión de la correa es cxcesiva, compruebe una vez más la tensión de la correa.)

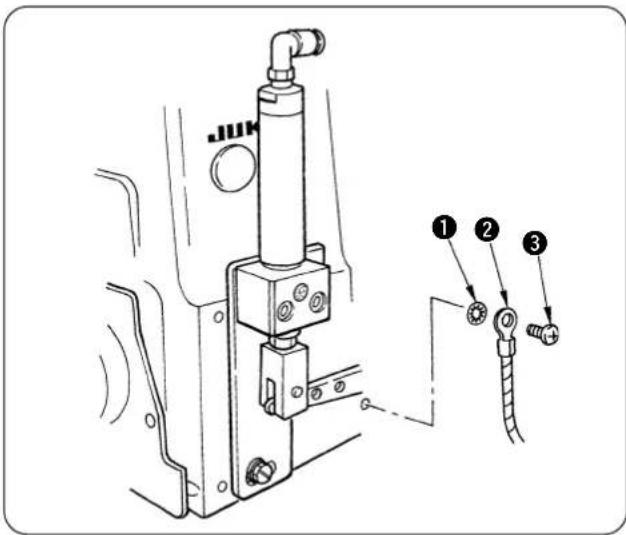

(3) Instale el cable de puesta a tierra ②.

1) Lado de la máquina de coser

La marca de tierra está pegada en el lado posterior de la máquina de coser. Instale el cable de puesta a tierra en el agujero de tornillo en el siguiente orden: arandela ① de bloqueo dentada, cable ② de puesta a tierra y tornillo ③.

2) Lado de la caja de interruptores de alimentación Conecte el terminal ubicado en el lado opuesto del cable de puesta a tierra unido al cabezal de la máquina para conectar a tierra la caja de interruptores de alimentación.

Pase el cable de puesta a tierra por el lugar donde no toque la correa de la máquina de coser.

Ejecute el trabajo después de extraer el enchufe de la corriente eléctrica.

Abra la cubierta del interruptor de alimentación y conecte el cable de puesta a tierra a tierra en el lado secundario.

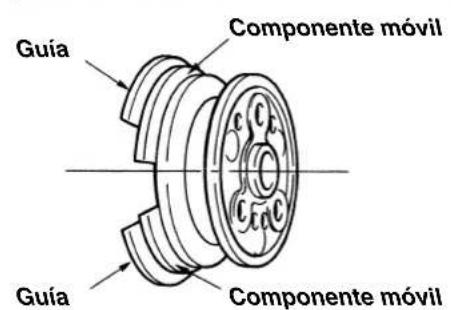

2. Modo de ajustar el sincronizador

(1) Procedimiento de ajuste con el sincronizador incorporado

Ejecute el trabajo con la corriente eléctrica desconectada excepto para comprobar la posición de parada.

[Posición aguja Arriba]

1) Gire el volante con la mano para llevar la barra de aguja a su posición de punto muerto más bajo.
2) Mantenga sus manos separadas de la máquina de coser y conecte la corriente eléctrica en el estado en que haya seguridad aún cuando arranque la máquina de coser.
La máquina de coser se para después de media rotación. Esta posición es la posición de parada-arriba de la máquina de coser.
3) Ajuste la posición de modo que la posición de parade arriba este en el extreme del recorrido izquierdo del enlazador superior.

[Posición de aguja abajo]

La posición estándar de posición de parade DOWN es el estado en que la sección de guía esta ajustada ala sección movable.

[Procedimiento de ajuste]

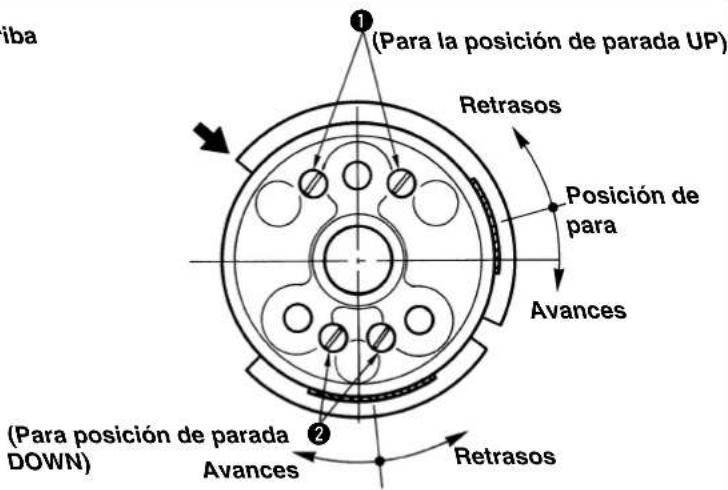

1) Desmontar la polea de mano. 2) Afloje los tornillos ① o ② y gire la sección movable hacia la derecha para avanzar a la posición de parada.

Después del ajuste, apriete bien los tornillos.

(Tornillo ① : para la posición de parada UP, tornillo ② : para la posición de parada DOWN)

3) Cuando se completa el ajuste, coloque la polea de mano y la cubierta de la correa.

Para ajustar la posición de parada de aguja arriba

Para ajustar la posición de parade de aguja abajo

(2) Para instalar la cubierta de la correa

Taladre un agujero en la cubierta de la correa por el que pueda pasar el cable.

Corte esta sección con unos alicates o algo semejante.

(Si en la sección hay rebabas, elimínelas.)

Pase el cable del sensor por el agujero.

- Coloque la cubierta de la correa en la mesa y coloque la correa en su posición. Seguidamente, coloque la cubierta de la correa en la correa.

3. Tubería del aire

AVISO : Para protegerse contra lesiones personales debido a un arranque brusco de la máquina de coser, ejecute el trabajo de mantenimiento después de desconectar la corriente eléctrica.

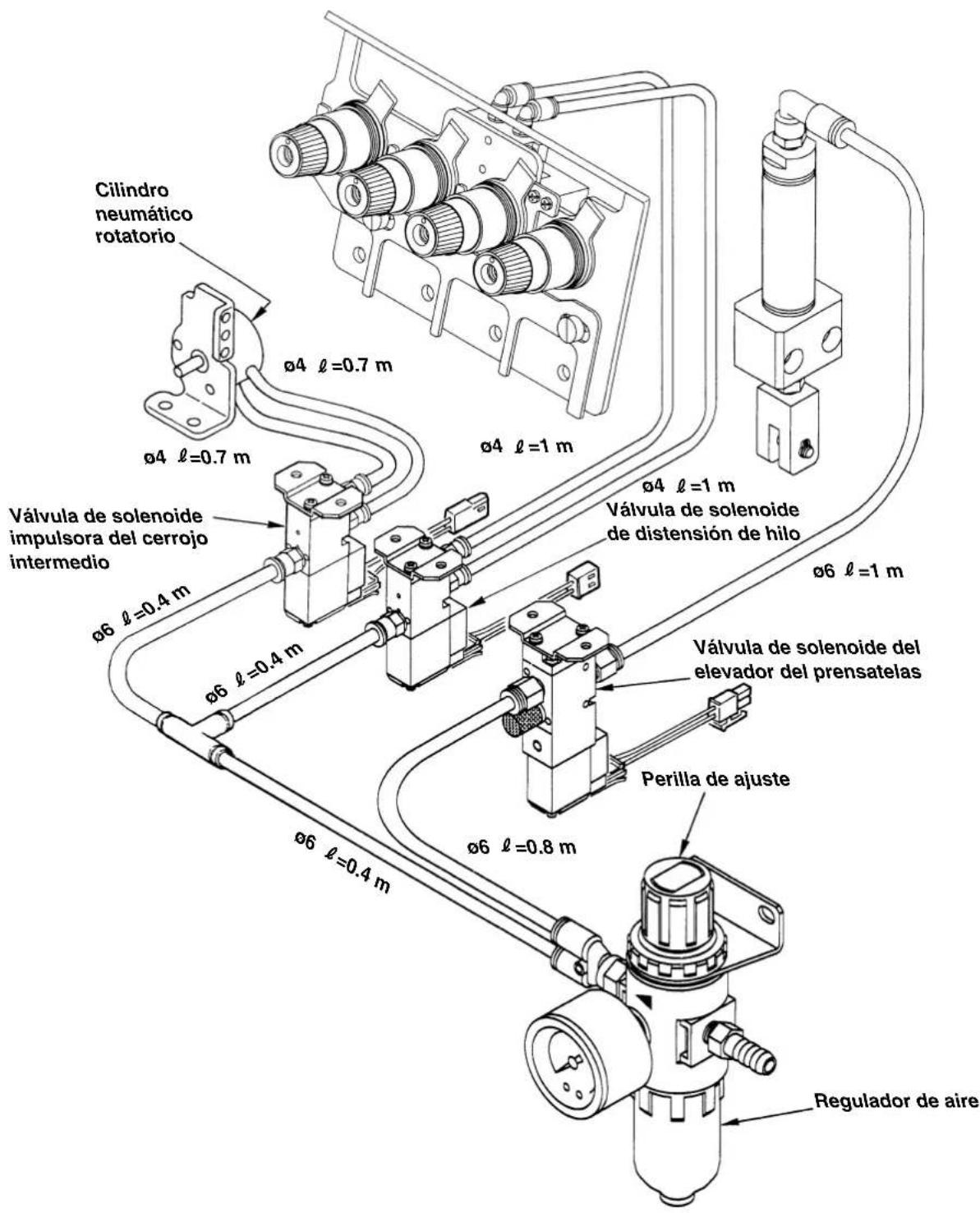

(1) Esquema de la tubería del aire

Ejecute la tubería a la vez que consulta el siguiente esquema de tubería.

(2) Modo de atar los tubos de aire y los cables

Ate los tubos de aire y los cables con los tubos de espiral bandas sujetadoras de cable de modo que interfieran con las piezas en movimiento como la correa en V, motor, palanca elevadora del prensatelas, etc.

(3) Modo de conectar la fuente de aire

1) Conecte la fuente de aire con la perilla de ajuste del regulador de aire.

Si la fijación de la presión del aire es excesiva, causará daños en el cilindro o semejante.

2) Modo de ajustar el regulador de aire

Fije la presión a 0,5 MPa.

Apriete la perilla de ajuste del regulador de aire para ajustar la presión.

3) Modo de confirmar la tubería del aire

①Confirme la tubería después de desconectar la corriente eléctrica.
② Confirme que la placa ① de distensión del hilo encaja en los discos tensores de hilo superior.

③Confirme que el cierre intermedio retrocede en la placa de agujas.

Si ocurre el estado inverso de la descripción que se da en el Manual de Instrucciones, expulse el aire una vez y cambie la conexión del tubo de aire.

4. Para conectar el conector al SC-921

AVISO :

• Para evitar lesiones personales causados por un arranque brusco de la máquina de coser, ejecute el trabajo después de posicionar en OFF y un lapso de tiempo de 5 minutos o más.
• Para evitar daños causados por un mal funcionamiento o por usar especificaciones equivocadas, cerciórese de insertar los cables en los lugares designados.
• Para evitar lesiones personales causadas por un mal funcionamiento, cerciórese de bloquear el conector con el dispositivo de cierre.

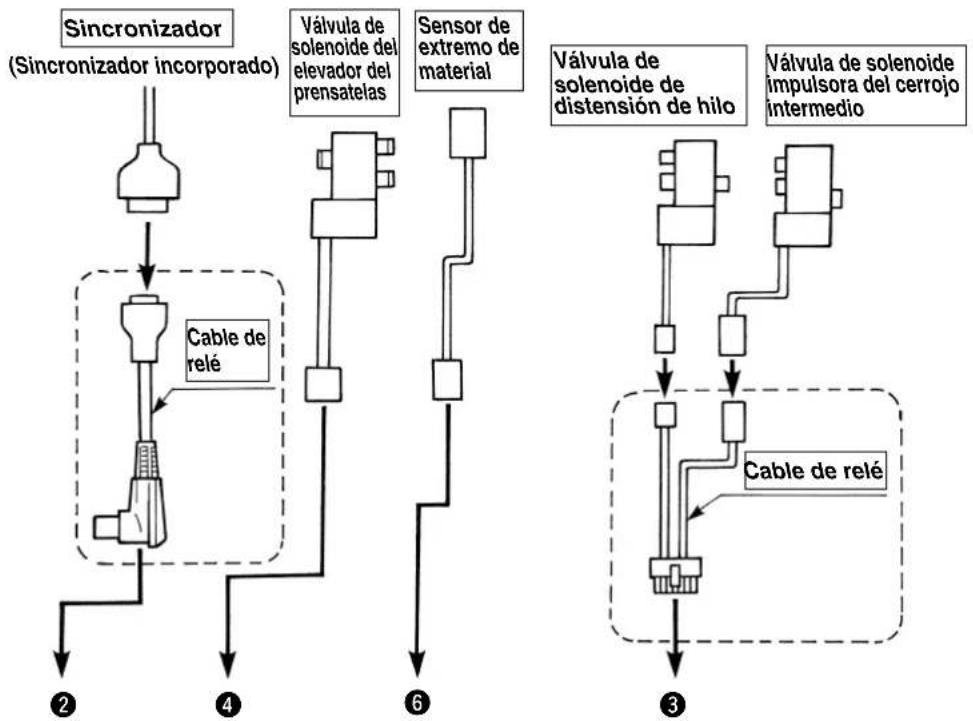

* Se usan tres clases de cables rele (cable para cambio de conector).


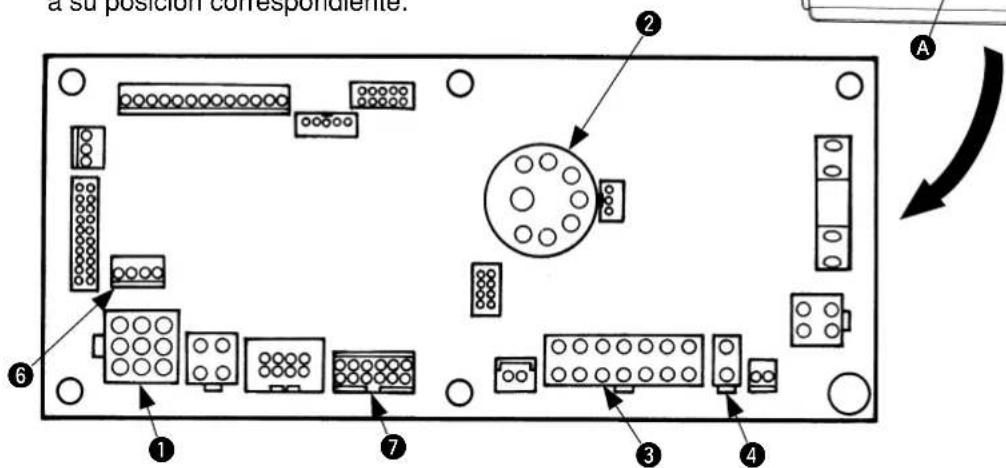

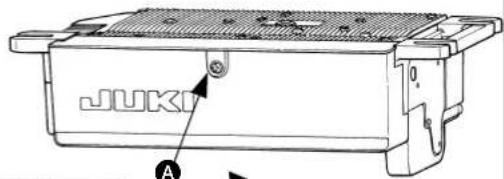

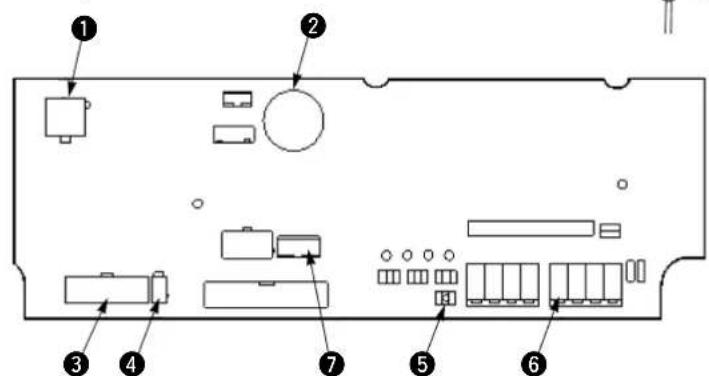

Afloje el tornillo de fijación A de la cubierta inferior de SC-921. Luego, abra la cubierta para encontrar los siguientes conectores. Conecte el conector del cabezal de máquina a su posición correspondiente.

① CN30 : Conecte el conector de senal del motor.
② CN33 : Conecte el sincronizador.
③ CN36 : Conecte el cerrojo intermedio y las válvulas de solenoide relajadoras de tensión de hilo.
④ CN37 : Conecte la válvula de solenoide del elevador del prensatela.
⑥ CN54 : Conectar el sensor de extreme del material.
⑦ CN39 : Para conectar cuando se usa pedal para trabajar de pie (PK-70 o semejante).

5. Para conectar el conector al SC-510

AVISO :

• Para evitar lesiones personales causados por un arranque brusco de la máquina de coser, ejecute el trabajo después de posicionar en OFF y un lapso de tiempo de 5 minutos o más.
• Para evitar daños causados por un mal funcionamiento o por usar especificaciones equivocadas, cerciórese de insertar los cables en los lugares designados.
• Para evitar lesiones personales causadas por un mal funcionamiento, cerciórese de bloquear el conector con el dispositivo de cierre.

* Se usan dos clases de cables rele (cable para cambio de conector).

Cuando se aflojan los tornillos sujetadores de la cubierta frontal A del SC-510 y se abre la cubierta, quedan preparados los conectores que se describen a continuación. Conecte los conectores del cabezal de la máquina a sus posiciones correspondientes.

① CN30 : Conecte el conector de senal del motor.
② CN33 : Conecte el sincronizador.
③ CN36 : Conecte el cerrojo intermedio y las válvulas de solenoide relajadoras de tensión de hilo.
④ CN37 : Conecte la válvula de solenoide del elevador del prensatela.
5 W4 : Patilla de puenteo para cambio de potencia de entrada/salida del sensor de extreme del material (Cambiar a +12V. Consultar la pagina siguiente.)
⑥ CN51 : Conectar el sensor de extreme del material.
⑦ CN39 : Para conectar cuando se usa pedal para trabajar de pie (PK-70 o semejante).

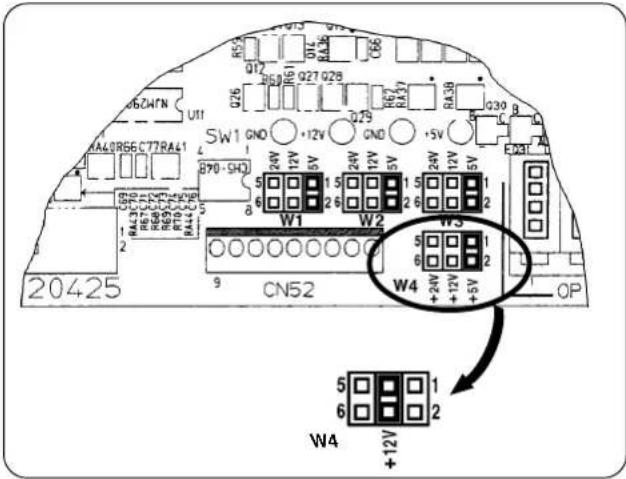

Para cambiar la patilla de puenteo para el sensor de extremo de material desde +5V a +12V.

(+5V se ha fijado al tiempo de la entrega desde la fábrica.)

El sensor de extremo de material no funciona debidamente si no se ejecuta esta fijación.

6. Modo de instalar el sensor de extremo de material

AVISO :

Para protegerse contra lesiones personales debido a un arranque brusco de la máquina de coser, ejecute el trabajo de mantenimiento después de desconectar la corriente eléctrica.

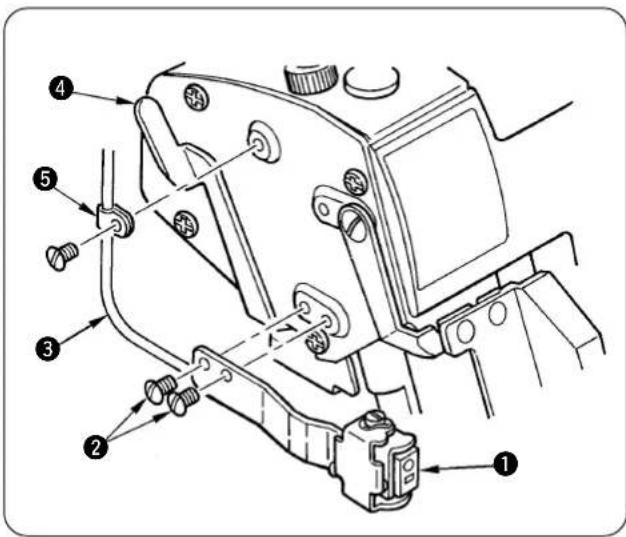

(1) Instale los componentes

1) Instale el sensor ① de luminiscencia con el tor nillo ② de modo que quede en paralelo con la placa de la tela.

2) Fije el cable ③ del sensor con el sujetador de cable ⑤ de modo que no quede atrapado por la palanca ④ elevadora del prensatelas.

(2) Conexión a la caja de control

1) Pase el cable del sensor de luminiscencia por el agujero redondo de la mesa ubicado en la parte posterior de la máquina de coser.

Para conectar el SC-921, consulte "VI-4. Para conectar el conector al SC-921".

Para conectar el SC-510, consulte “Ⅵ-5. Para conectar el conector al SC-510”.

(3) Modo de pegar la etiqueta de reflexión

AVISO :

No presione el pedal de arranque porque se corre el peligro de un arranque brusco de la máquina de coser.

Para evitar una operación deficiente, se recomienda ejecutar el trabajo sin pone la correa en V.

Luz de irradiación desde el sensor de luminiscencia

Celosía "abierta"

1) Modo de pegar la etiqueta de reflexión Limpie de antemano el polvo o el aceite de la superficie de la porción donde se ha de pegar la etiqueta.

2) Posición de la etiqueta de reflexión: (Dirección longitudinal) Pegue el sello señalando la cuchilla superior como referencia.

(Dirección lateral)

Conecte la corriente eléctrica a la máquina de coser y peque la sello en la posición en que está incidiendo la luz roja del sensor de luminiscencia.

3) Cuando la posición de irradiación de la luz roja del sensor de luminiscencia no coincida con la posición de la etiqueta que ha sido pegada en dirección longitudinal, ajuste la posición de instalación del conjunto del sensor del extremo del material.

Ejecute el trabajo con la celosía del sensor "abierta".

(4) Modo de ajustar la sensibilidad del sensor de luminiscencia

AVISO :

No presione el pedal de arranque porque se corre el peligro de un arranque brusco de la máquina de coser. Para evitar una operación deficiente, se recomienda ejecutar el trabajo sin pone la correa en V.

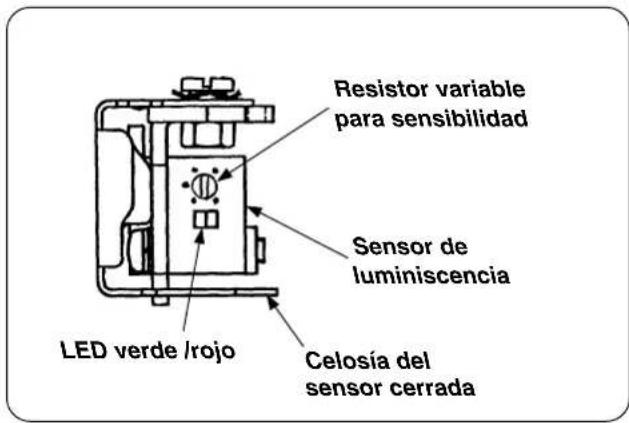

1) Ajuste la sensibilidad con el resistor variable para el ajuste de sensibilidad del sensor de luminiscencia como se describe a continuación. Sin material : EI (LED) se ilumina en verde y rojo. Con material : Se ilumina la luz verde y se apaga la luz roja.

* La celosía del sensor está en el estado de "abierta" como se ilustra en la figura del lado derecho.

2) Ajuste la sensibilidad del sensor de luminiscencia en conformidad con el material a coser.

[Procedimiento de ajuste]

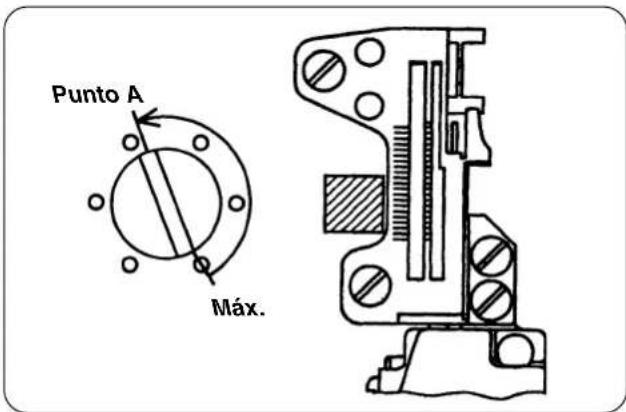

1) Estado sin material en el sensor Gire el resistor variable para el ajuste de sensibilidad desde la posición máxima gradualmente hacia la dirección en la cual disminuye la sensibilidad hasta que se apaga la lámpara indicadora estable (LED verde). Esta posición se designa como punto A.

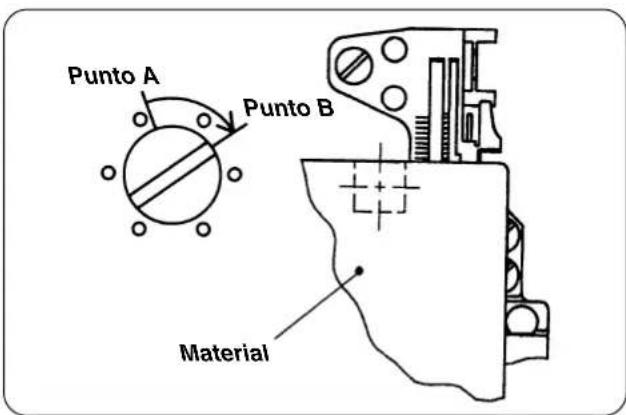

2) Estado con material en el sensor Coloque el material a coser en el sensor montado en la placa de la tela. Gire el resistor variable para el ajuste de sensibilidad desde el punto A gradualmente hacia la dirección en la que la sensibilidad aumenta hasta que se apaga la lámpara indicadora estable (LED verde). Esta posición se designa como punto B.

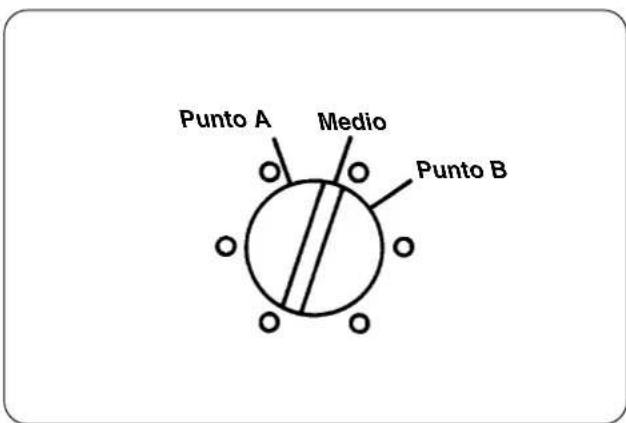

3) Fije el resistor variable para el ajuste de sensibilidad al medio de los puntos A y B.

4) Confirmación

Confirme lo siguiente:

Cuando el material no está colocado en el sensor

: Se ilumina el (LED) verde y el rojo.

Cuando el material está colocado en el sensor :

Se ilumina el verde y se apaga el rojo.

Con esto se completa el ajuste de sensibilidad del sensor de extremo del material.

VII. PROCEDIMIENTO DE OPERACION

Compruebe los siguientes ítemes para evitar daños o mal funcionamiento en la máquina.

• Limpie la máquina antes de ponerla en servicio por primera vez después de la instalación.
• Quite el polvo acumulado en la máquina durante el transporte y lubríquela.
• Compruebe y asegúrese que el voltaje está fijado según el valor nominal correcto.
• Compruebe y asegúrese de que el enchufe de la corriente eléctrica está bien conectado.
• Nunca use la máquina con ningún voltaje que no sea el correcto.

- Para los respectivos modelos estándar consulte las normas dadas para la lubricación, instalación de la aguja, ajuste de presión del prensatelas, desmontaje del prensatelas, ajuste de la longitud de puntada, ajuste del transporte diferencial ajuste de la cuchilla y anchura de sobreorillado, limpieza del cabezal de la máquina, y limpieza y reemplazo del filtro y malla de la bomba.

1. Modo de enhebrar el hilo

AVISO :

Para protegerse contra lesiones personales debido a un arranque brusco de la máquina de coser, ejecute el trabajo de mantenimiento después de desconectar la corriente eléctrica.

Enhebre el cabezal de la máquina como se ilustra.

(En el lado posterior de la cubierta del enlazador se provee un diagrama de enhebrado.)

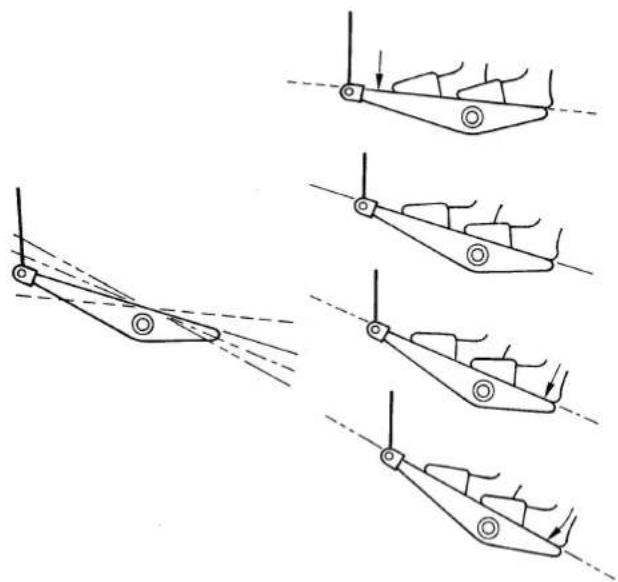

2. Operación de pedal

AVISO :

Para evitar posibles lesiones causadas por un arranque brusco de la máquina de coser, mantenga sus manos, cabello y vestidos lejos de las piezas móviles y del área de entrada de la aguja.

Cuando esté conectada la corriente eléctrica, la máquina de coser actuará dando media revolución para detectar el punto muerto mas alto de la máquina. Si usted pone sus manos, cabello y vestidos cerca de las piezas rotatorias o del área de entrada de la aguja, es posible que resulte en un pinchazo o lesión al ser atrapado por alguna de dichas piezas.

① Presionando la parte frontal del pedal --- funciona la máquina de coser.
② Posicionando en neutral el pedal --- Se para la máquina de coser.
③ Presionando la parte posterior del pedal --- Sube el prensatelas. (Baja el pedal.)
4 Presionando a tope la parte posterior del pedal --- Iniciación de la operación de elevación del prensatela y enrollado de hilo de cadeneta. (Usar solamente al inicio del cosido. No ejecutar esta operación durante el cosido.)

Presionando a tope la parte posterior del pedal de ④ se inicializa la operación de enrollado del hilo sobrante de cadeneta.

En consecuencia, si la operación de ④ se ha ejecutada durante el cosido, “la distensión del hilo al inicio del cosido” es actuada cuando se cose de nuevo. No ejecute la operación de ④ durante el cosido.

3. Cosido de enrollado y de hilo de cadeneta

SC-921

SC-510

(1) Confirmación del display de SC-921 (o SC-510)

Compruebe para asegurase de que se visualice “----” en la pantalla cuando se conecta la corriente eléctrica a SC.

De lo contrario, vuelva a comprobar la configuración de SC-921 (o SC-510).

(2) Modo de fijar el material y de confirmar el sensor de extremo de material

1) Presione la parte trasera del pedal de arranque para elevar el pie prensatela y la aguja.
2) Empuje el material a coser por debajo de la cuchilla superior todo lo que pueda entrar para que quede fijo el material.
Ahora, confirme que la visualización del sensor de luminiscencia es :
Con material : Se ilumina en verde y en rojo.
Sin material : Se ilumina el verde y se apaga el rojo.
* El sensor de pantalla está en el estado de "abierta" como se muestra en la figura del lado izquierdo.
Cuando se suelta el pedal, baja el pie prensatela.
3) Cuando no es normal la visualización del sensor de luminescencia, consulte “VIII-1. Modo de reemplazar la etiqueta de reflexión del sensor de extremo de material” y “VI-6-(4). Modo de ajustar la sensibilidad del sensor de luminiscencia”.

(3) Arranque

Presione la parte delantera del pedal de arranque, y la máquina de coser se pone en marcha,

1. Si el material no llega al sensor, la máquina de coser no se pondrá en marcha aunque usted presione el pedal de arranque. Es necesario colocar el material en la posición predeterminada, como condición esencial.

2. Para elevar el prensatelas durante el cosido, presione la parte posterior del pedal de arranque.

(No presione completamente la parte posterior del pedal)

(4) Fin de cosido

1) El cosido de hilo de cadeneta comienza automáticamente cuando el material sale del sensor. Cuando la máquina de coser ha cosido el número especificado de puntadas de cosido de hilo de cadeneta, la máquina de coser se para y sube el prensatela.

La máquina de coser no se para aunque usted suelte el pedal de arranque durante el cosido automático de hilo de cadeneta. En caso de emergencia desconecte la corriente eléctrica.

2) Para el ajuste de la velocidad (automática) de cosido del hilo de cadeneta y el número de puntadas al fin del cosido, consulte “Ⅱ-4. Varias fijaciones de enrollado de hilo de cadeneta en el cosido” y “Ⅱ-5. Procedimiento de cambio de varias fijaciones” en el caso de SC-921, o “Ⅲ-4. Varias fijaciones de enrollado de hilo de cadeneta en el cosido” y “Ⅲ-5. Procedimiento de cambio de varias fijaciones” en el caso de SC-510.

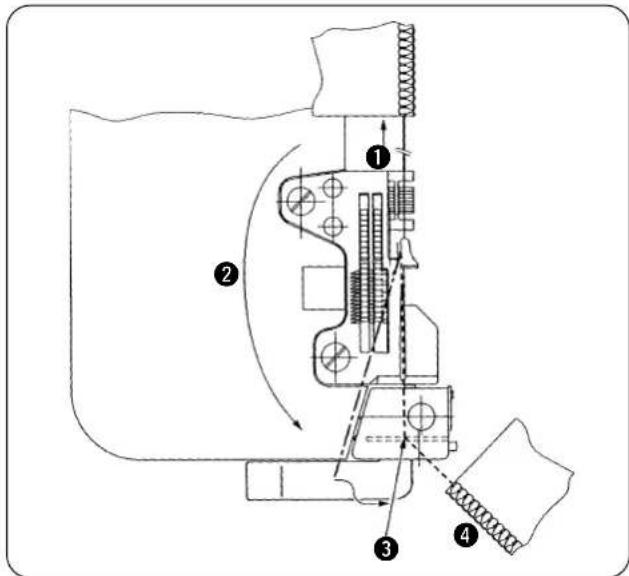

(5) Modo de cortar del material el hilo de cadeneta

① Tire con cuidado del hilo de cadeneta producido al fin del cosido alejándolo de usted. (Hasta el punto de que el hilo de cadeneta salga del cierre de la placa de agujas.)
② Enrute el hilo de cadeneta de modo que no quede atrapado en el dentado de transporte.
③ Coloque el hilo de cadeneta debajo de la placa de presión del hilo de cadeneta.

* Tire del hilo de cadeneta hacia usted, y coloque el hilo de cadeneta en el estado de estirado.

4 Cuando el hilo de cadeneta quede colocado más a la dirección de la derecha después que ha entrado en la ranura de la placa de agujas, la contracuchilla corta del material el hilo de cadeneta.

4. Modo de ajustar el cosido

(1) Puntadas

Los controladores de tensión del hilo para ajustar las puntadas son lo que están en la etapa inferior de las dos etapas de los controladores de tensión de hilo. Los controladores de tensión de hilo en la etapa su perior se usan para el cosido de hilo de cadeneta.

Etapa superior : Para cosido de hilo de cadeneta

Etapa inferior : Para pespunte normal Ajuste los controladores de modo que se puedan obtener las puntadas deseadas.

(2) Hilo de cadeneta

El estado más deseado del hilo de cadeneta es cadeneta flexible.

Ajuste el hilo con los controladores de tensión de hilo en la etapa superior.

Haga el ajuste de modo que el hilo del enlazador y el hilo de aguja se entrelacen por la misma longitud. ① (Hilo de cadeneta que vuelve un poco a la longitud previa cuando se saca y luego se deja libre.)

Apriete el hilo saliente.

Si se produce este tipo de hilo de cadeneta, es posible que el hilo de aguja cosa el hilo de cadeneta en enrollado impropio propio del hilo de cadeneta. ②

5. Modo de ajustar el dispositivo enrollador de hilo de cadeneta

(1) Modo de ajustar la presión del muelle del prensahilo de hilo de cadeneta

Ejecute el ajuste con el tornillo ① de ajuste de presión de hilo de cadeneta.

①Ajuste la presión del muelle hasta el punto que el extremo del material al inicio de cosido quede ligeramente enrollado hacia abajo como se ilustra en al figura ①.

②Disminuya la presión del muelle cuando el extremo del material al inicio del cosido quede excesivamente enrollado hacia abajo.

③Aumente la presión del muelle cuando el hilo de cadeneta al inicio del cosido no meta las puntadas y salga hacia afuera.

6. Cambio del enrollado de hilo de cadeneta y pespunte normal (Celosía de sensor)

Abriendo/cerrando la celosía del sensor de extremo de material, la máquina de coser se puede usar tanto para enrollado de hilo de cadeneta como para cosido normal.

La función de abrir/cerrar la celosía es de tipo rotatorio.

1) Celosía "abierta"

La máquina de coser se puede usar para el enrollado de hilo de cadeneta.

(Cuando el material no está colocado en el sen sor, la máquina de coser no comienza a operar aún cuando se presione la parte delantera del pedal de arranque.)

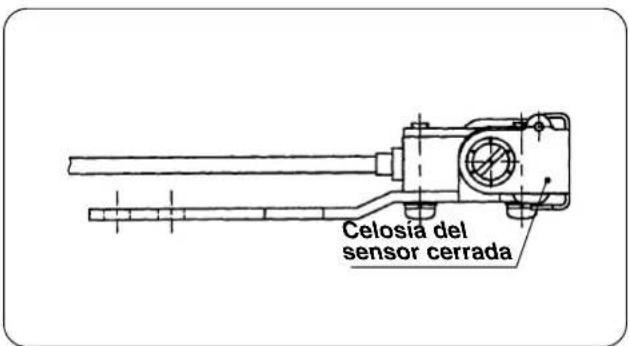

2) Celosía "cerrada"

La máquina de coser se puede usar para cosido normal.

(La máquina arranque sin que importe la condición del material.)

En el caso de cerrar la pantalla del sensor de extremo de material (cosido normal), relajar la tensión de hilo al inicio del cosido y operar inicio suave al tiempo del primer cosido después de conectar la corriente eléctrica y cosido después de presionar completamente la parte posterior del pedal de arranque.

Es possible evitar la operación fijando el número de puntadas de relajacion de tensión de hilo al inicio del cosido y el número de puntadas de inicio suave a "0".

VIII. MANTENIMIENTO

1. Modo de reemplazar la etiqueta de reflexión del sensor de extremo de material

AVISO :

Para protegerse contra lesiones personales debido a un arranque brusco de la máquina de coser, ejecute el trabajo de mantenimiento después de desconectar la corriente eléctrica.

La etiqueta de reflexión siempre está en contacto con el producto de cosido. Esto hace que la superficie de la etiqueta se desgaste deteriorando el comportamiento de reflexión de la etiqueta. Si se deteriora la etiqueta, hay que reemplazarla por otra nueva. En el caso donde la etiqueta pierde la calidad de reflexión, la máquina de coser puede operar aunque no haya ningún material colocado en la máquina de coser al principio del cosido o no pueda producir hilo de cadeneta tipo cadeneta flexible. En este caso, no trabajará la función de enrollado de hilo de cadeneta. Si la calidad de reflexión de la etiqueta no se puede recuperar ajustando el sensor, cerciórese de extraer la etiqueta desgastada y pegar otra nueva en la placa de la tela.

1) Despegue la etiqueta de reflexión de la placa de la tela.
2) Quite la grasa de la superficie de la placa de la tela sobre la que la etiqueta ha sido pegada y pegue otra etiqueta nueva en su lugar.

Después de reemplazada la etiqueta de reflexión, ajuste la sensibilidad del sensor. Para el procedimiento de ajuste de sensibilidad del sensor, consulte “Ⅶ-6-(4) Modo de ajustar la sensibilidad del sensor de luminiscencia”.

2. Modo de reemplazar la contracuchilla

AVISO :

Para protegerse contra lesiones personales debido a un arranque brusco de la máquina de coser, ejecute el trabajo de mantenimiento después de desconectar la corriente eléctrica.

Cuando se ha deteriorado el filo del corte de la contracuchilla para cortar el hilo de cadeneta, reemplace la contracuchilla.

Ejecute el trabajo con cuidado de modo que la contracuchilla no corte su dedo u otra parte cuando reemplaza la cuchilla.

1) Sostenga hacia arriba y gire la placa prensahilo de cadeneta ① para poder ver la contracuchilla.
2) Afloje los tornillos ② y reemplace la contracuchilla.

Cuando monte la contracuchilla, coloque la contracuchilla de modo que toque la cara inferior. Si sube el prensahilo de cadeneta, no se podrá retener de ninguna manera el hilo de cadeneta.

3. Modo de ajustar el cierre intermedio

AVISO :

Para protegerse contra lesiones personales debido a un arranque brusco de la máquina de coser, ejecute el trabajo de mantenimiento después de desconectar la corriente eléctrica.

(1) Modo de ajustar la cantidad saliente del cierre intermedio

Actúe el retenedor A ① en la posición donde el cierre intermedio sobresale de 6 a 7 mm desde la placa de agujas. Ahora, ensamble el retenedor A con los tornillos ② de modo que toque el plano.

(El trabajo se puede ejecutar fácilmente cuando se ajusta la cantidad saliente de 6 a 7 mm con el retenedor B ③, luego haga que el retenedor A ① toque el plano.)

Si el cierre intermedio sobresale excesivamente es posible que se rompa la aguja. Así que ponga cuidado.

(2) Modo de ajustar la posición entrante del cierre intermedio

Porción de entrada de aguja

Actúe el retenedor B ③ en la posición donde el extremo superior del cierre intermedio retrocede de 0 a 1 mm desde la placa de agujas. Después del ajuste fije el retenedor B ③ con la tuerca ④.

(El trabajo se puede ejecutar fácilmente cuando el ajuste con el retenedor B ③ se hace de modo que el extremo superior del cierre intermedio quede a ras con la placa de agujas, y entonces afloje el retenedor de 1/2 a 3/4 de vuelta.)

Una recesión excesiva del cierre intermedio deteriorará el movimiento. Así que ponga cuidado.

(3) Modo de colocar la cubierta

Presione ligeramente la cubierta ⑥ en la dirección de la flecha, haga que toque la placa de la guía de cadeneta ⑤ y fijela con el tornillo ⑦.

IX. MEDIDAS CORRECTIVAS PARA LOS PROBLEMAS DE COSIDO DE ENROLLADO DE HILO DE CADENETA

1. En caso de que se utilice SC-921

Itemes correspondientes a los problemas Ref. página
1. No se enrolla nítidamente el hilo de cadeneta :
1 Convierta el hilo de cadeneta a cadeneta flexible	p.41
2 Aumentar la presión del prensahilo de cadeneta	p.42
3 Aumentar el número de puntadas a coser con tensión de hilo relajada para el inicio	p.8, 12
4 Disminuya la velocidad de cosido de inicio suave.	p.8, 10
5 Aumentar el número de puntadas para inicio lento p.8, 10
2. La tensión del hilo se afloja al inicio del cosido
1 Disminuir el número de puntadas a coser con tensión floja del hilo	p.8, 12
2 Disminuya la velocidad de cosido de inicio suave. p.8, 10
3 Aumentar el número de puntadas de inicio lento p.8, 10
El hilo de cadeneta se puede enrollar nítidamente en la costura al inicio del cosido relajando la tensión del uno en una o dos puntadas.
Otros ítemes a comprobar :
1 La modalidad ¿está fijada a la modalidad de enrollado de hilo de cadeneta?	p.8 a 12
2 Se fija inicio lento? p.8 a 12
3 ¿Está elevada la placa prensahilo de cadeneta?	p.44
4 La placa tensora de hilo ¿trabaja normalmente sin fricción?	p.26, 32
5 El material a coser ¿está empujado debajo de la cuchilla superior todo lo que puede entrar?	p. 35

2. En caso de que se utilice SC-510

Itemes correspondientes a los problemas Ref. página
1. No se enrolla nítidamente el hilo de cadeneta :
1 Convierta el hilo de cadeneta a cadeneta flexible	p.41
2 Aumentar la presión del prensahilo de cadeneta	p.42
3 Aumentar el número de puntadas a coser con tensión de hilo relajada para el inicio	p.19, 23
4 Disminuya la velocidad de cosido de inicio suave. p.19, 21
5 Aumentar el número de puntadas para inicio lento	p.19, 21
2. La tensión del hilo se afloja al inicio del cosido
1 Disminuir el número de puntadas a coser con tensión floja del hilo	p.19, 23
2 Disminuya la velocidad de cosido de inicio suave. p.19, 21
3 Aumentar el número de puntadas de inicio lento	p.19, 21
El hilo de cadeneta se puede enrollar nítidamente en la costura al inicio del cosido relajando la tensión del uno en una o dos puntadas.
Otros ítemes a comprobar :
1 La modalidad ¿está fijada a la modalidad de enrollado de hilo de cadeneta?	p.19 a 23
2 Se fija inicio lento? p.19 a 23
3 ¿Está elevada la placa prensahilo de cadeneta?	p.44
4 La placa tensora de hilo ¿trabaja normalmente sin fricción?	p.26, 32
5 El material a coser ¿está empujado debajo de la cuchilla superior todo lo que puede entrar?	p. 35

ITALIANO

1) Desconecte la corriente eléctrica de la unidad.

2) Pulsando el interruptor ⓘ 5, conecte la corriente eléctrica a la unidad.

1) Desconecte la corriente eléctrica de la unidad.

2) Pulsando el interruptor ⓘ 5, conecte la corriente eléctrica a la unidad.

1) Desconecte la corriente eléctrica de la unidad.
2) Pulsando el interruptor ④, conecte la corriente eléctrica a la unidad.

1) Desconecte la corriente eléctrica de la unidad. 2) Pulsando el interruptor ④, conecte la corriente eléctrica a la unidad.

1. Infilatura del filo

AVVERTIMENTO:

- Reservados todos derechos en el mundo entero.

Sírvase ponerse en contacto con nuestros distribuidores o agentes en su área siempre que necesite alguna información más detallada.

* La descripción que se de en este manual de instrucciones está sujeta a cambio sin previo aviso por razones de mejora de la mercancía.
