MODE D'EMPLOI PS700 JUKI
2. Paramétrage de la fonction d’insertion de fil de chaînette ................................................. 4
3. Paramétrage de la fonction de releveur automatique ......................................................... 7
4. Divers paramétrages de la couture d’insertion de fil de chaînette .................................... 8
5. Procédure de modification des divers paramétrages ....................................................... 10
2. Paramétrage de la fonction d’insertion de fil de chaînette ............................................... 16
3. Paramétrage de la fonction de releveur automatique ....................................................... 18
4. Divers paramétrages de la couture d’insertion de fil de chaînette .................................. 19
5. Procédure de modification des divers paramétrages ....................................................... 21

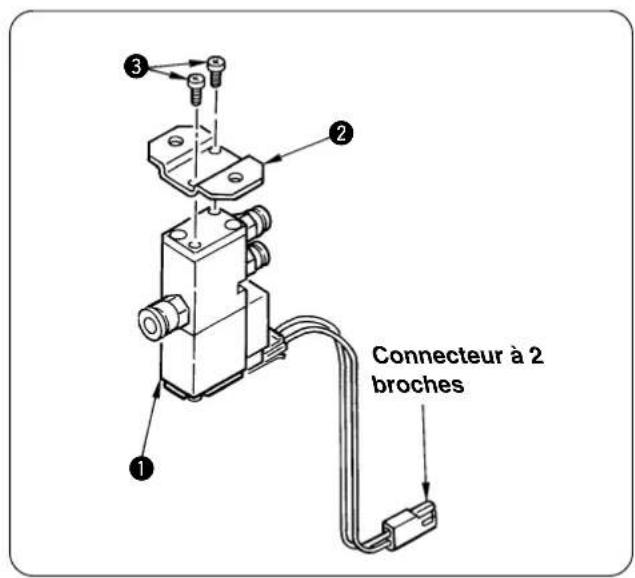

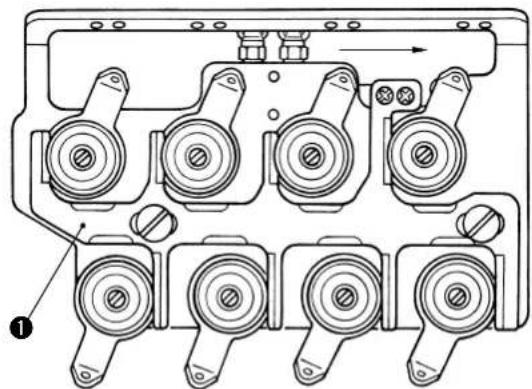

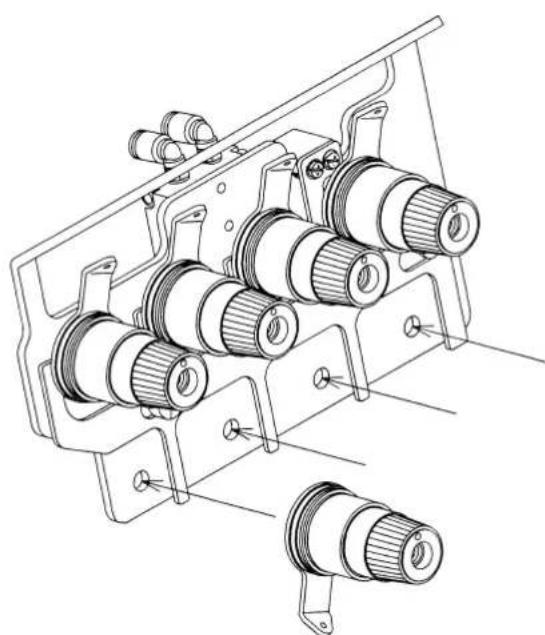

1. Pose de l'ensemble global de tension du fil (unité de relâchement du fil) ..................... 26

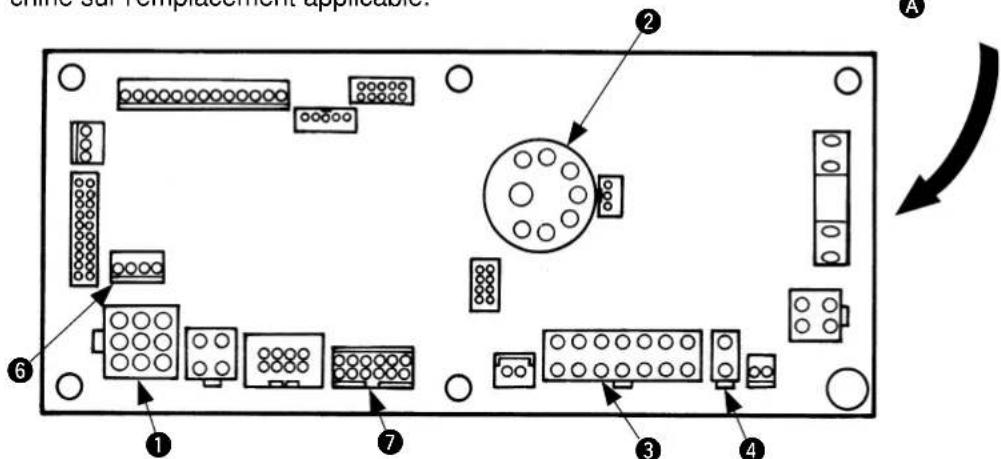

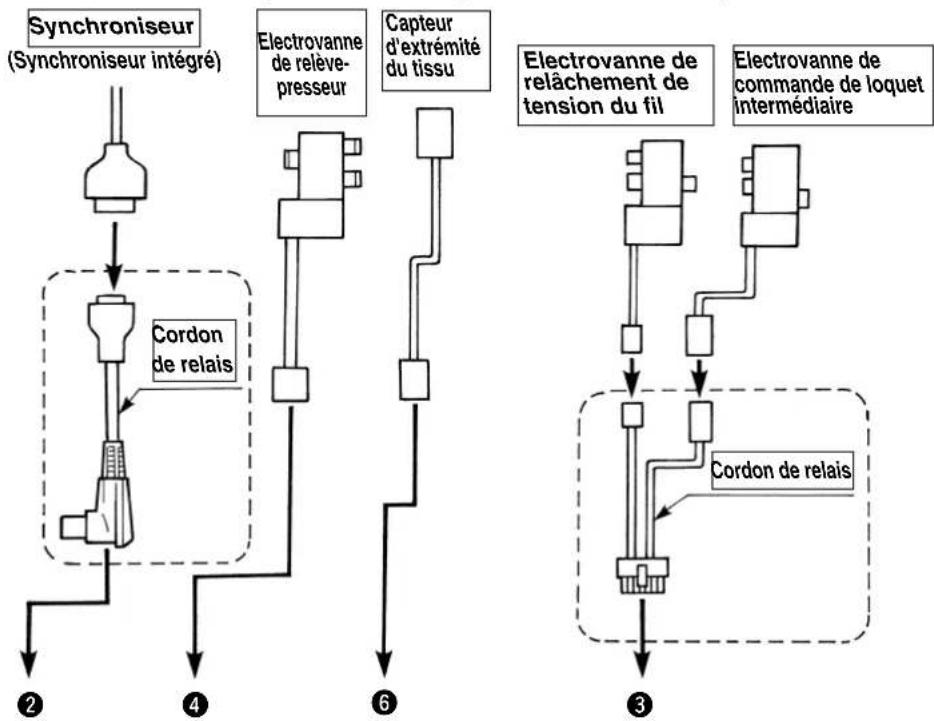

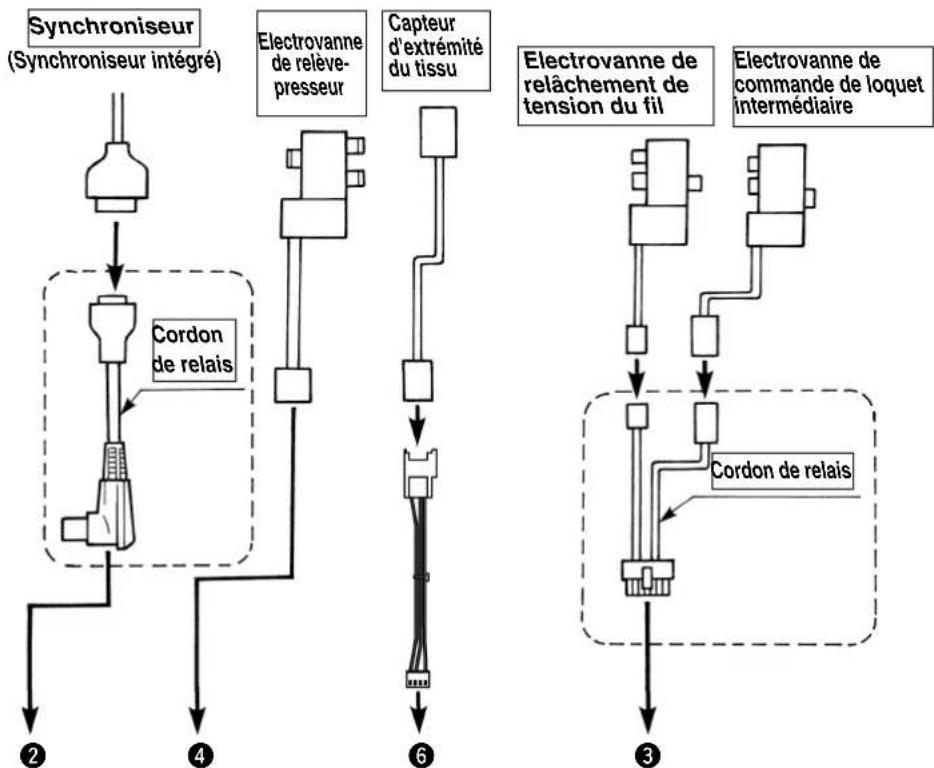

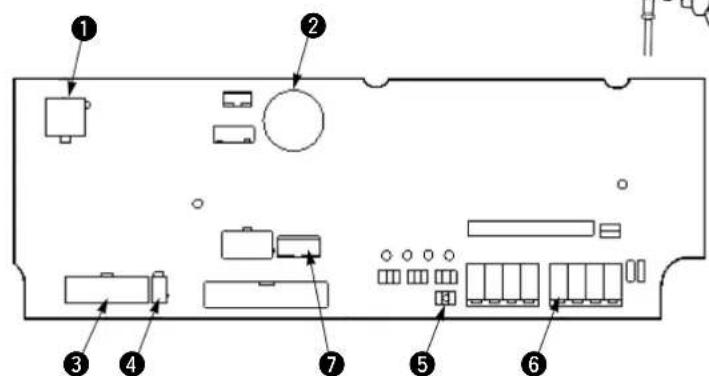

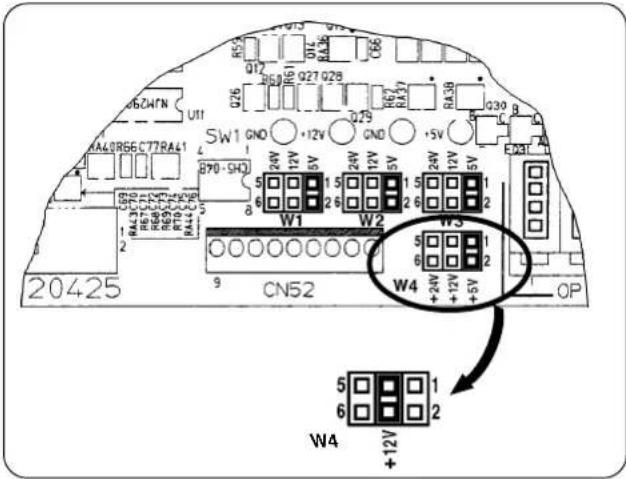

4. Branchement des connecteurs au SC-921 ......................................................................... 33
5. Branchement des connecteurs au SC-510 ......................................................................... 34
- 6 . Pose du capteur d'extrémité du tissu p. 35
- &. PROCEDURE D'UTILISATION p. 38

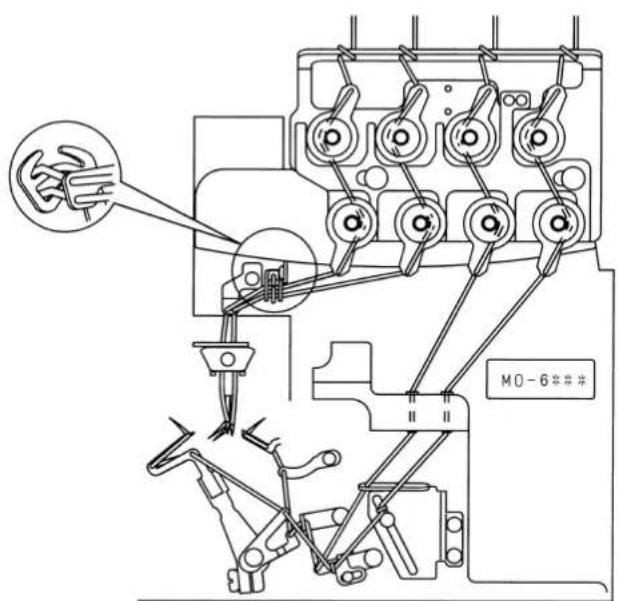

- 1. Passage du fil p. 38

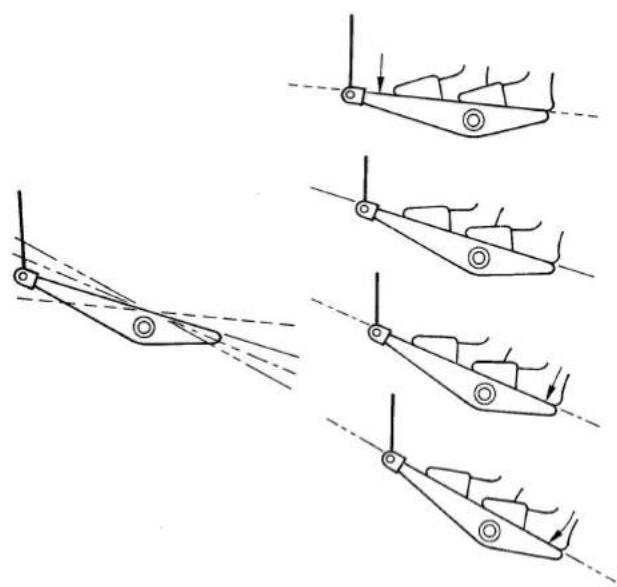

- 2. Commande de la pédale p. 39

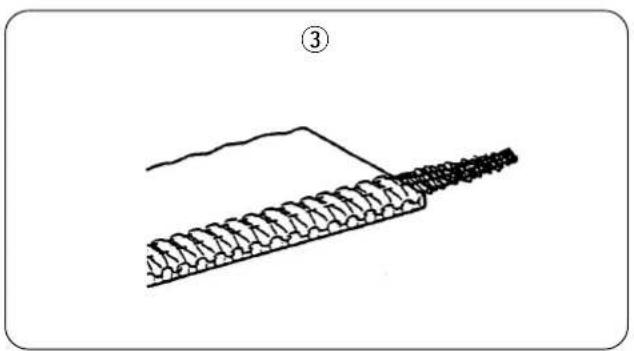

- 3. Couture avec insertion de chaînette de fil p. 39

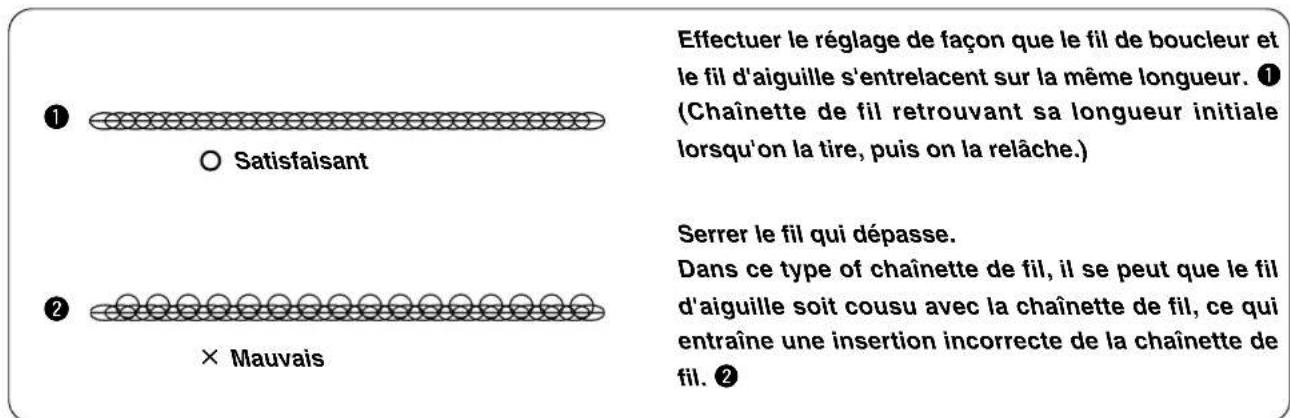

- 4. Réglage de la couture p. 41

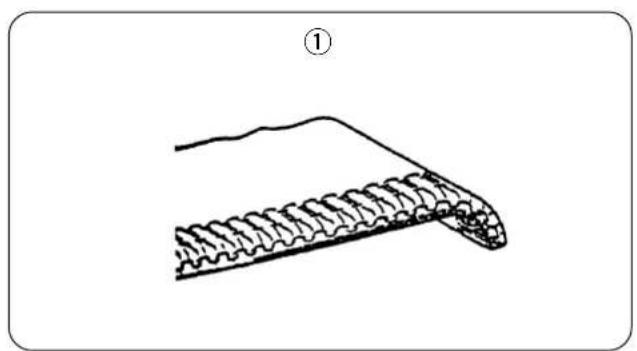

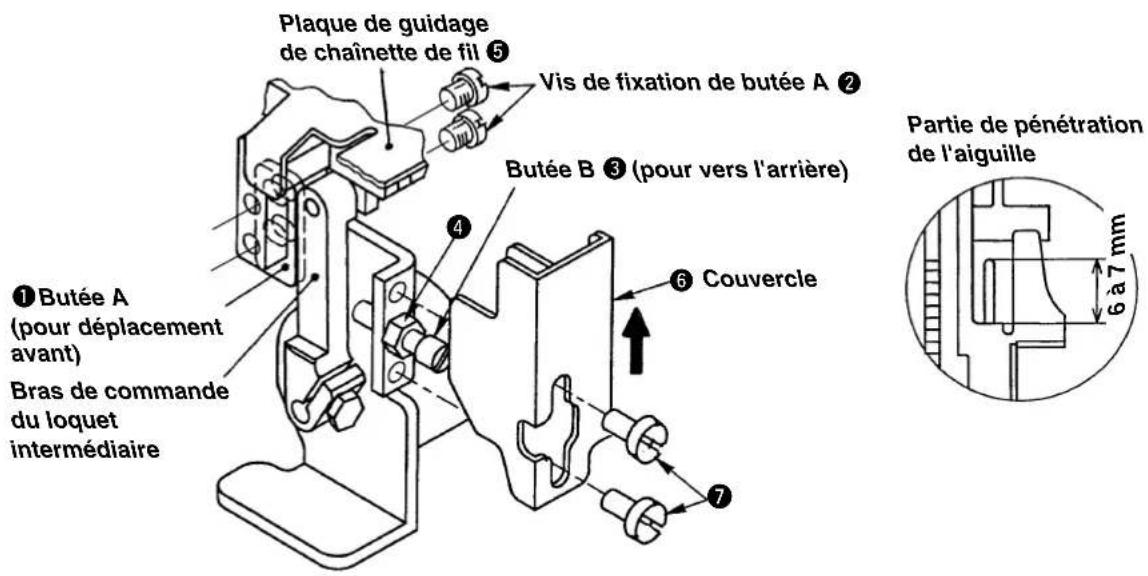

5. Réglage du dispositif d'insertion de chaînette de fil......................................................... 42

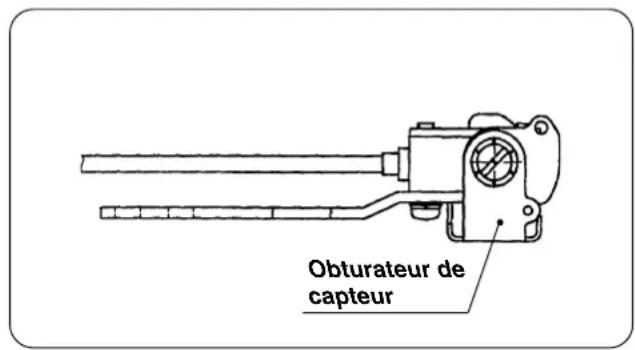

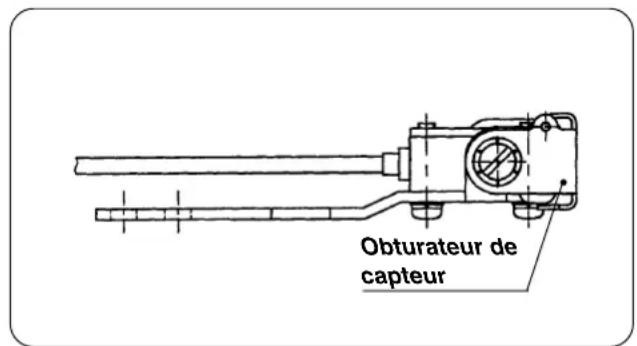

6. Passage entre l'insertion de chaînette de fil et la précouture (obturateur du capteur) .... 43
*. ENTRETIEN ............................................................................................ 44

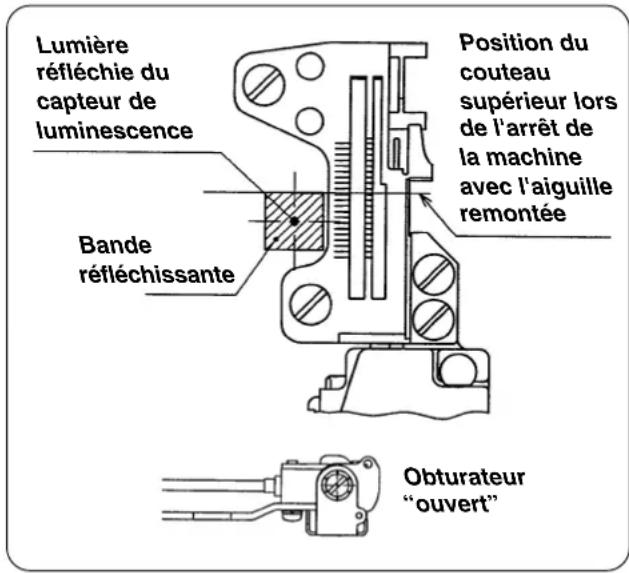

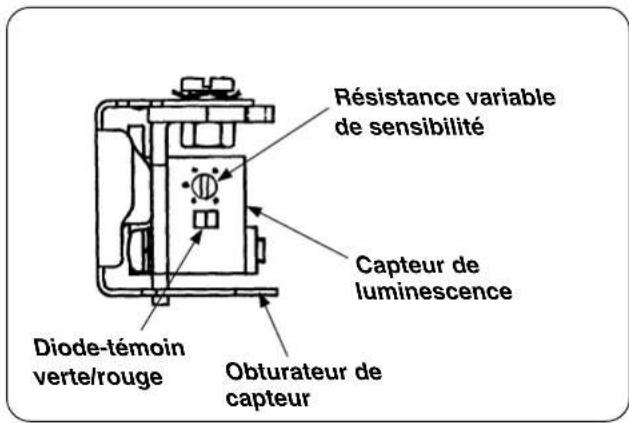

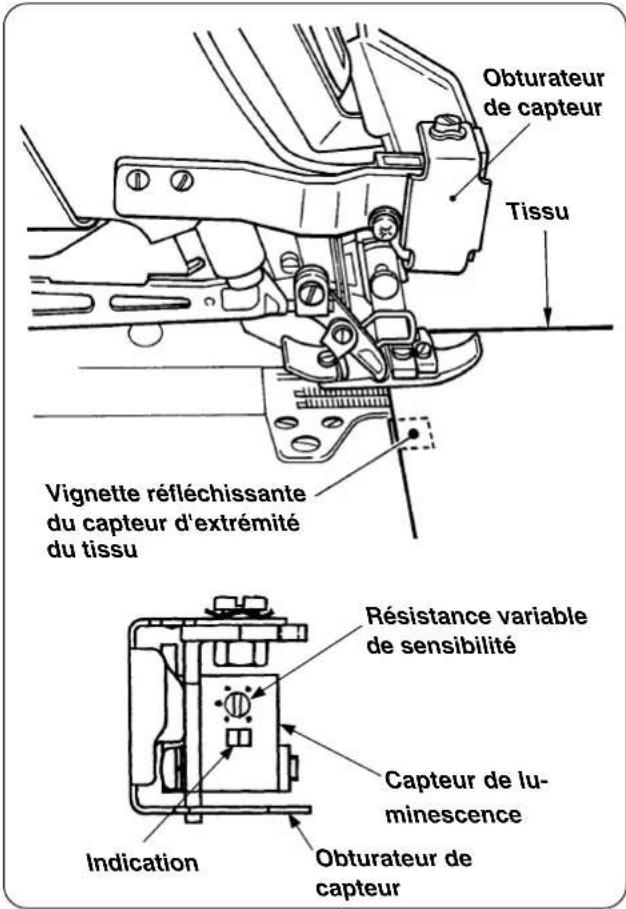

1. Remplacement de la vignette réfléchissante du capteur d'extrémité du tissu ............... 44
1. En cas d'utilisation du SC-921 ............................................................................................ 46 2. En cas d'utilisation du SC-921 ............................................................................................ 471 FRANÇAIS (1) Sélection du type de tête de machine Sélectionner le type de tête de machine MO.1 ou MO.2.Le MO.1 et le MO.2 diffèrent uniquement en termes de réglage de la vitesse de couture. Prendre soin de nepas dépasser la vitesse de couture maximale de la machine à coudre utilisée.Type de tête de machineVitesse de couture maximaleMO.1 5500 4000MO.2 8000 7000

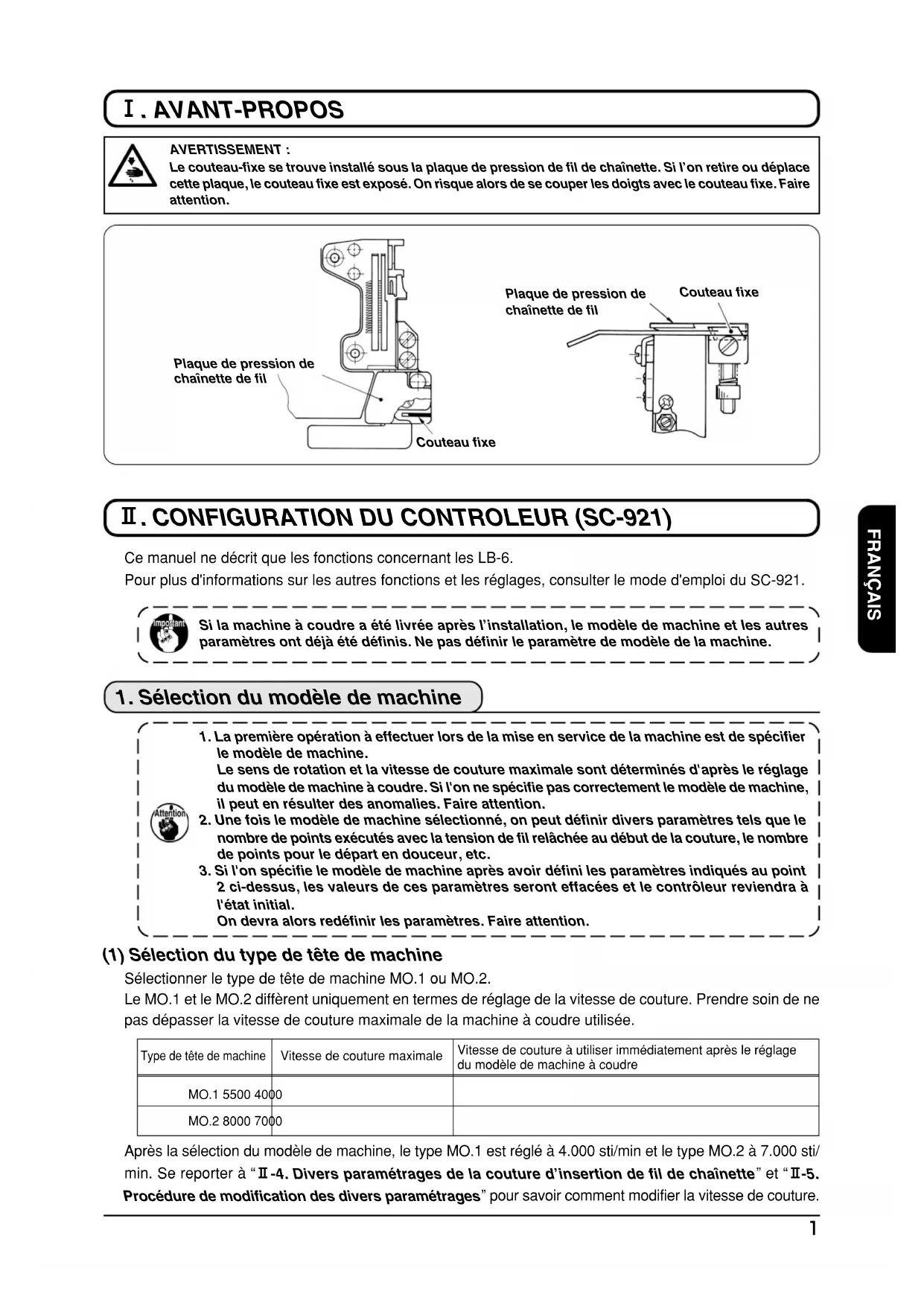

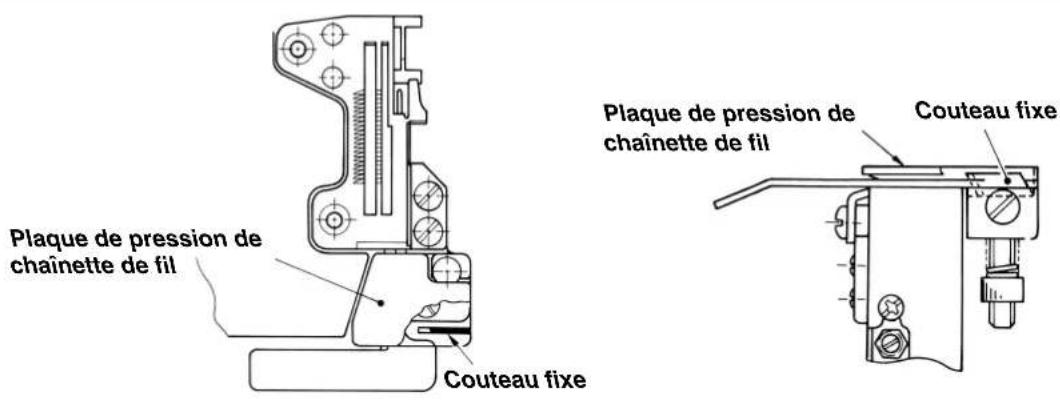

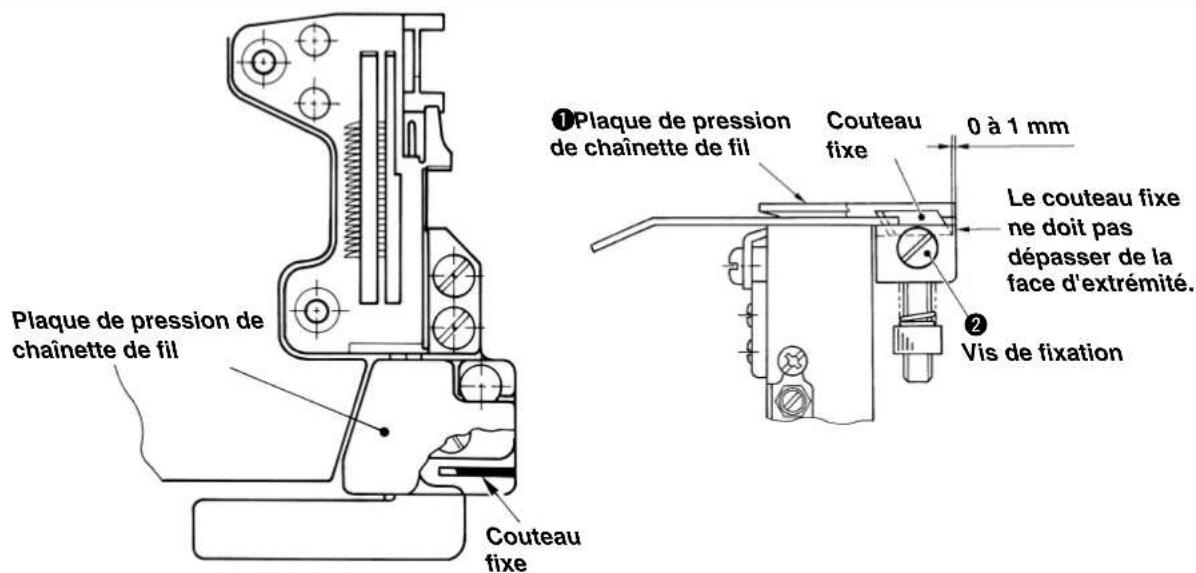

. AVANT-PROPOS AVERTISSEMENT :Le couteau-fixe se trouve installé sous la plaque de pression de fil de chaînette. Si l’on retire ou déplacecette plaque, le couteau fixe est exposé. On risque alors de se couper les doigts avec le couteau fixe. Faireattention.Plaque de pression dechaînette de filCouteau fixeCouteau fixePlaque de pression dechaînette de fil

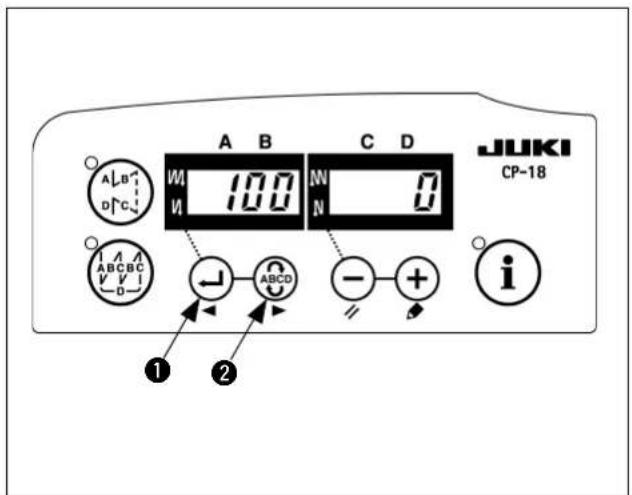

. CONFIGURATION DU CONTROLEUR (SC-921) Ce manuel ne décrit que les fonctions concernant les LB-6.Pour plus d'informations sur les autres fonctions et les réglages, consulter le mode d'emploi du SC-921.
1. Sélection du modèle de machine
1. La première opération à effectuer lors de la mise en service de la machine est de spécifierle modèle de machine.Le sens de rotation et la vitesse de couture maximale sont déterminés d'après le réglagedu modèle de machine à coudre. Si l'on ne spécifie pas correctement le modèle de machine,il peut en résulter des anomalies. Faire attention.2. Une fois le modèle de machine sélectionné, on peut définir divers paramètres tels que lenombre de points exécutés avec la tension de fil relâchée au début de la couture, le nombrede points pour le départ en douceur, etc.3. Si l'on spécifie le modèle de machine après avoir défini les paramètres indiqués au point2 ci-dessus, les valeurs de ces paramètres seront effacées et le contrôleur reviendra àl'état initial.On devra alors redéfinir les paramètres. Faire attention.Si la machine à coudre a été livrée après l’installation, le modèle de machine et les autresparamètres ont déjà été définis. Ne pas définir le paramètre de modèle de la machine.Après la sélection du modèle de machine, le type MO.1 est réglé à 4.000 sti/min et le type MO.2 à 7.000 sti/min. Se reporter à “@-4. Divers paramétrages de la couture d’insertion de fil de chaînette” et “@ -5. Procédure de modification des divers paramétrages” pour savoir comment modifier la vitesse de couture.Vitesse de couture à utiliser immédiatement après le réglagedu modèle de machine à coudre2 (2) Procédure de sélection du type de tête de machine
spécifié Valeur spécifiée Touche de validation des valeurs spécifiées et de retour au numéro de paramètre précédent (SET –) Touche de validation des valeurs spécifiées et de passage au numéro de paramètre suivant (SET +) Touche de diminution (DOWN) Touche d'augmentation (UP) Touche de changement de modeNe pas effectuer d'opérations de touches autres que celles qui sont décrites dans les expli-cations suivantes.Attendre au moins une seconde avant de remettre l'interrupteur d'alimentation sur marche(ON) lorsqu'on l'a placé sur arrêt (OFF). Sinon, la machine risquera de ne pas fonctionnernormalement. Dans un tel cas, la remettre hors tension, puis sous tension. Comment passer en mode de paramétrage des fonctions

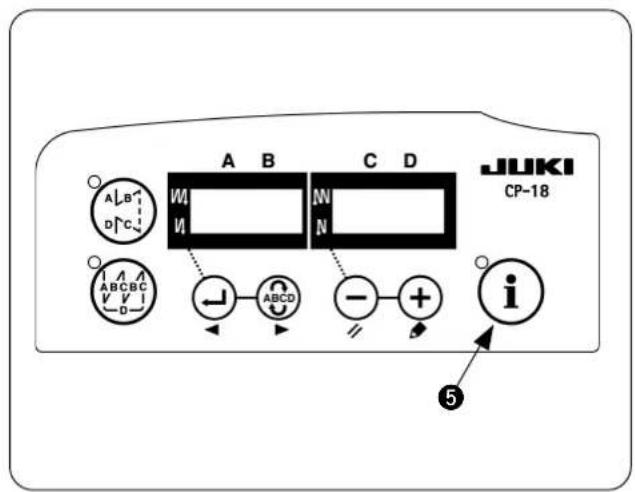

1) Mettre le dispositif hors tension.

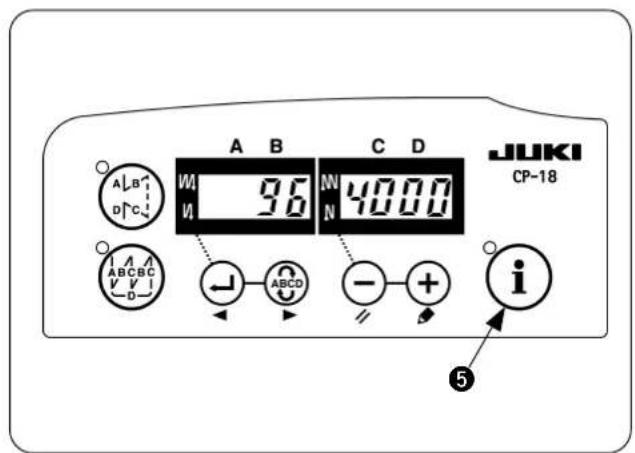

2) Tout en maintenant la touche
5 enfoncée, mettre le dispositif sous tension.

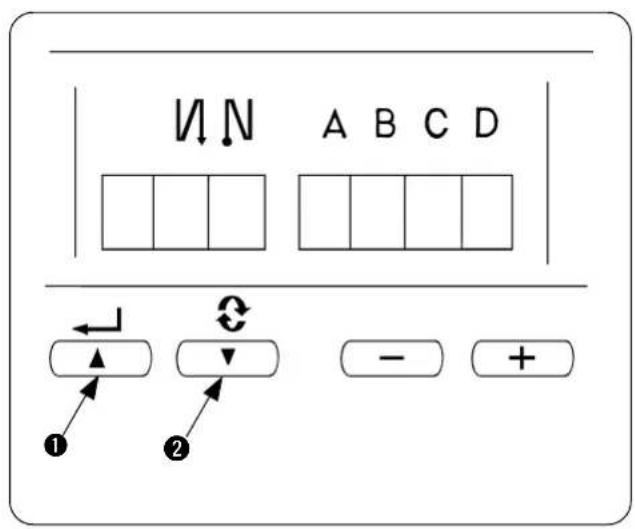

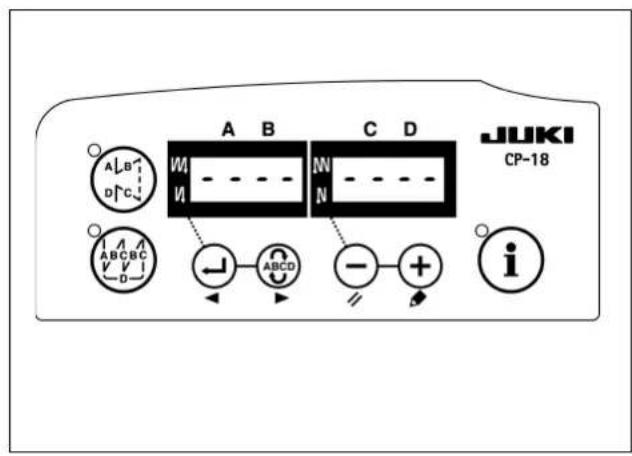

3) L’affichage à l’écran correspond à celui illustré sur
la figure. (Si elle ne change pas, répéter les opérations 1) et 2).

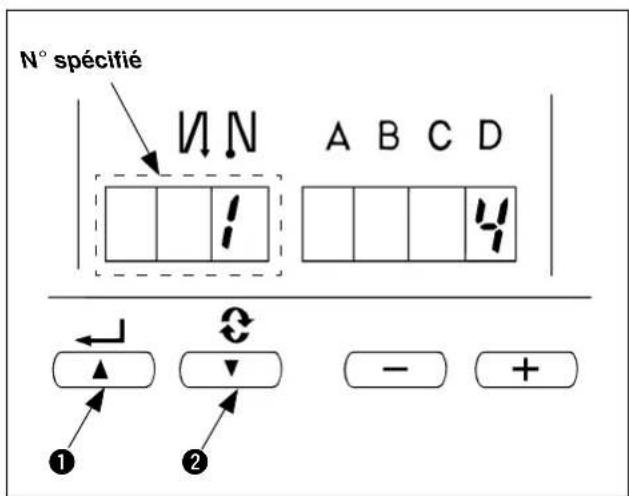

Si d'autres éléments ont déjà été réglés,le nombre et les données réglés en derniers’affichent.3 FRANÇAIS

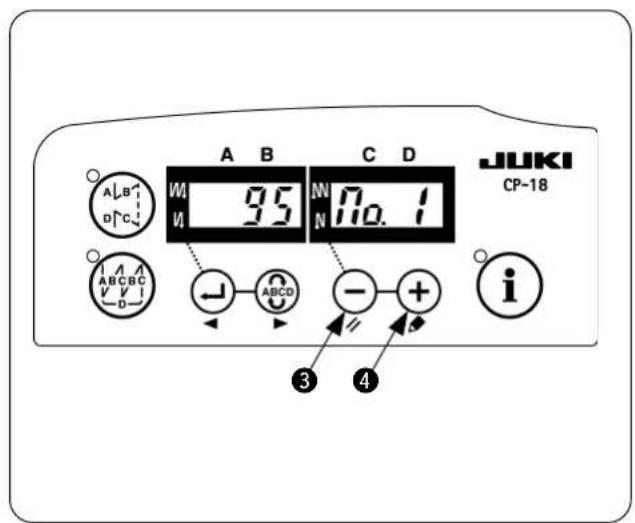

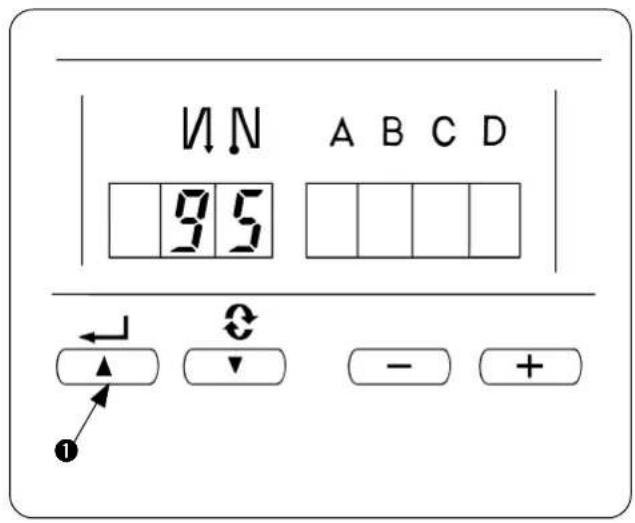

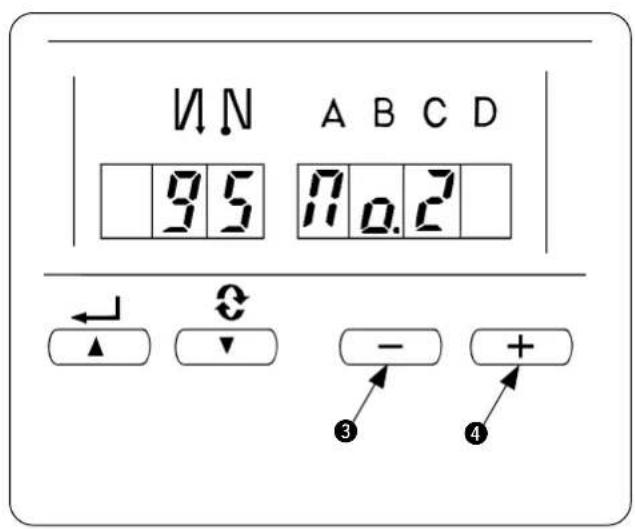

4) Appuyer sur la touche 1 ou la touche 2

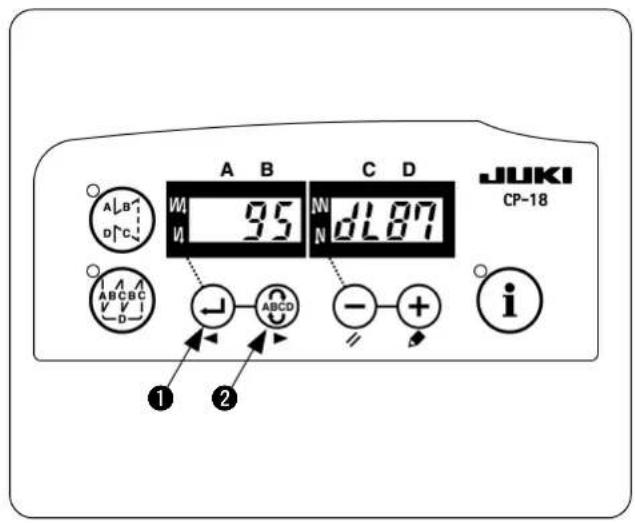

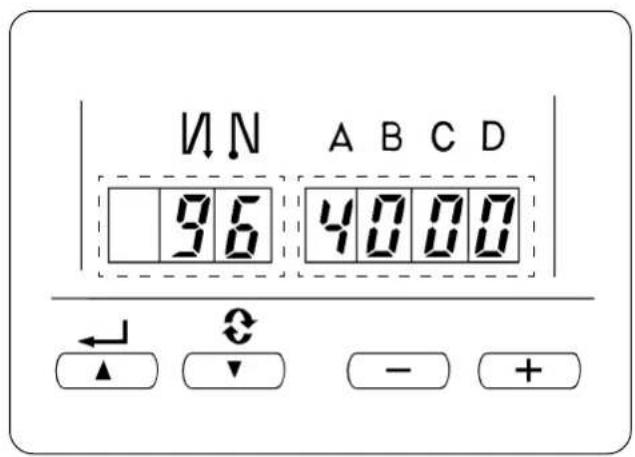

pour activer l’affichage (N° 95) comme illustré sur la figure.
5) On peut alors sélectionner le type de touche de
machine avec la touche 3 (touche 4). Le MO.1 et le MO.2 diffèrent uniquement en termes de plage de réglage de la vitesse de couture maximale.
6) Lorsqu'on sélectionne le type de tête de machine
avec la touche 1 (touche 2), on passe à l'étape 96 ou 94 et le contenu du paramètre correspondant au type de tête de machine s'affiche. Couper l’alimentation.
Lorsqu’on change de type de tête de ma- chine, les paramètres précédemment modifiés sont ramenés aux valeurs standard. Si l’on coupe l’alimentation sans valider, le paramétrage ne change pas. Faire at- tention.4 Passage en mode de paramétrage des fonctions [Passage en mode de service]

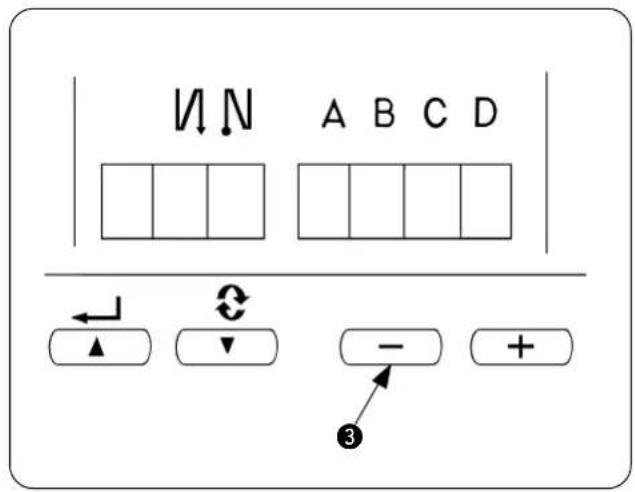

1) Couper l’alimentation.
2) Etablir l’alimentation tout en appuyant sur la tou-
3) L’écran s’affiche. Continuer à appuyer sur la tou-
che 5 pendant trois secondes.

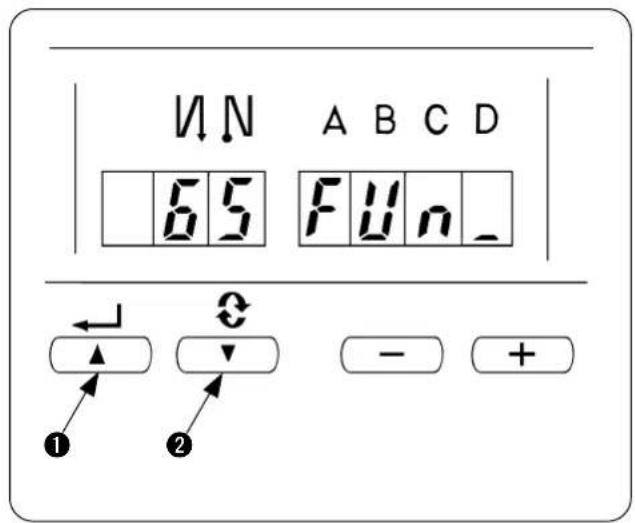

4) Lorsque le vibreur sonore émet deux bips, le mode
de service est activé. L’affichage est tel que celui représenté sur la figure. (Identique à celui du mode utilisateur)

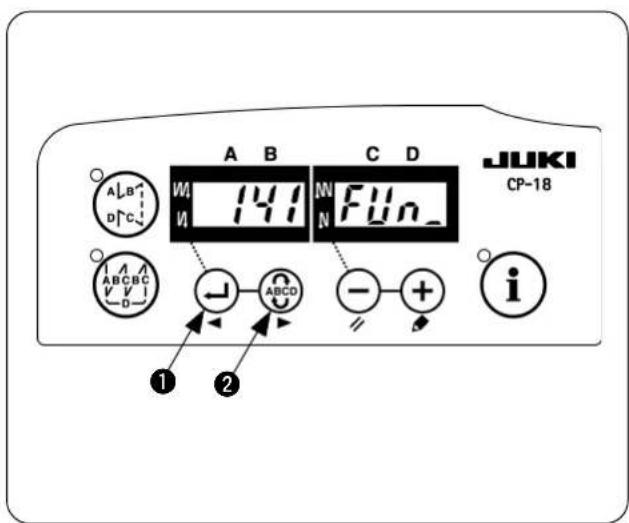

5) Appeler la fonction d’insertion de fil de chaînette.
Appuyer sur la touche 1 ou la touche 2 pour activer l’affichage (N° 141) comme illustré sur la figure.
2. Paramétrage de la fonction d’insertion de fil de chaînette
Si d'autres éléments ont déjà été réglés,le nombre et les données réglés en derniers’affichent.5 FRANÇAIS

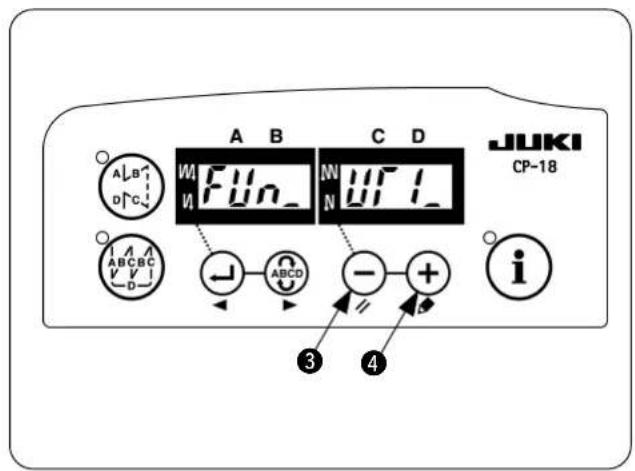

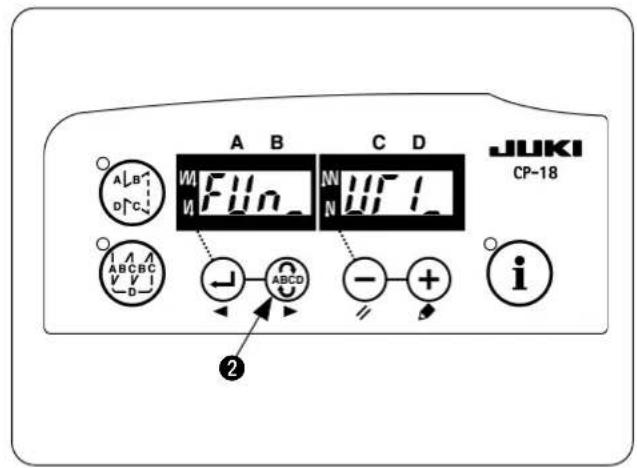

6) Appuyer sur la touche 3 ou la touche 4
pour activer le dispositif auxiliaire 1. (Affichage de FUn_ UT1_)
7) Appuyer sur la touche
Lorsqu’on appuie sur la touche 1, l’affichage ci- contre apparaît.)

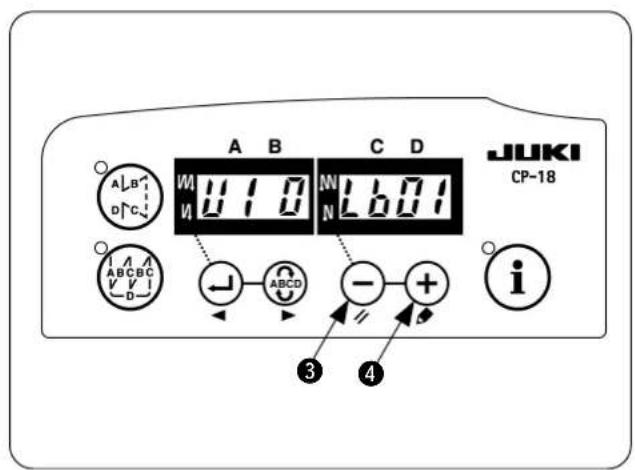

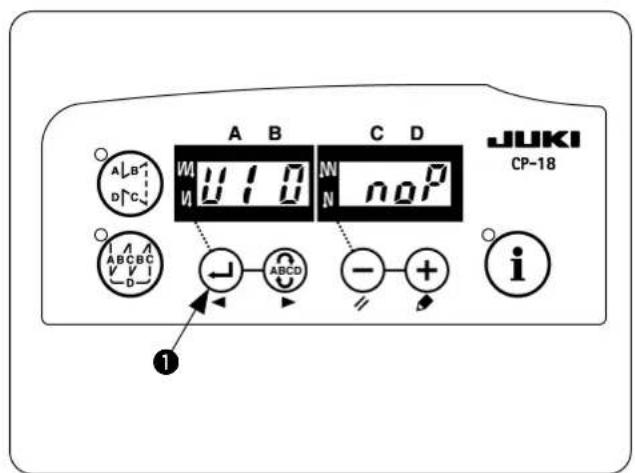

8) Avec “U1 0” affiché, appuyer sur la touche
ou la touche 4 pour appeler la fonction LB. (Affichage de U1 0 Lb01)

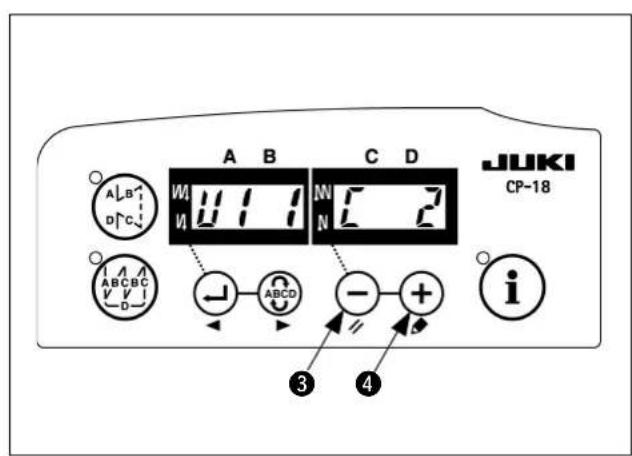

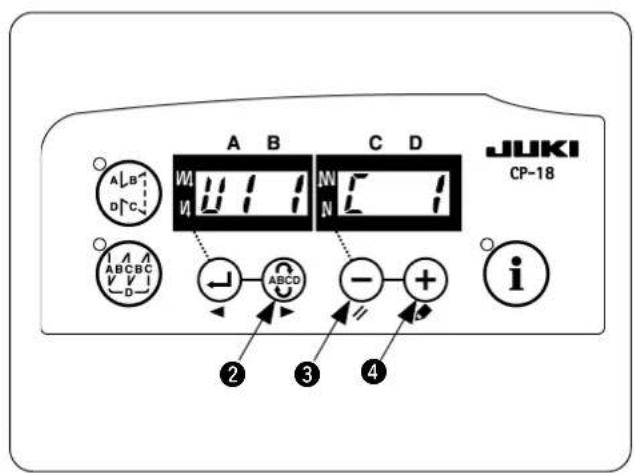

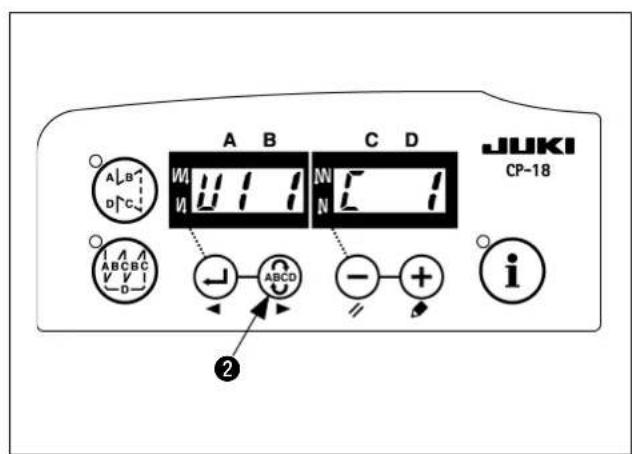

9) Appuyer sur la touche
2 pour appeler “U1 1”. Dans cet état, le nombre de points à coudre avec la tension du fil relâchée au début de la couture peut être défini. Appuyer sur la touche 3 ou sur la touche 4 pour changer le réglage. S'il n'est pas nécessaire de changer le réglage, passer à l'étape 10).

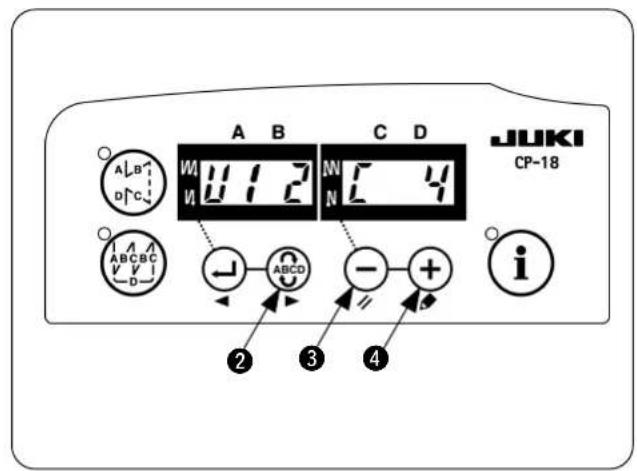

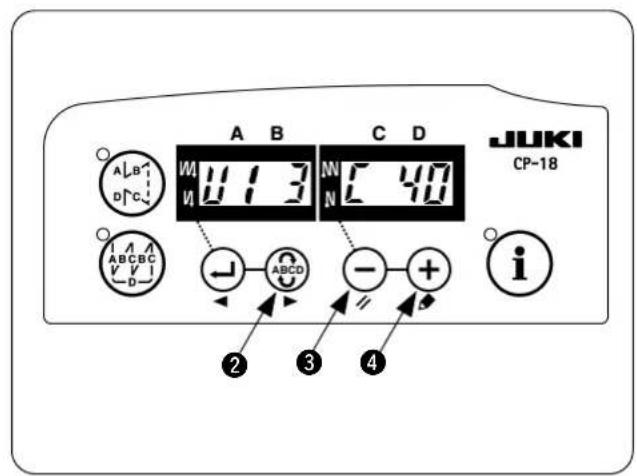

10) Appuyer sur la touche 2 pour appeler “U1 2”.
Le nombre de points à coudre depuis le point sur lequel le capteur de tissus détecte le bord du tissu à la fin de la couture jusqu'au point à partir duquel la tension du fil est relâchée peut être réglé. Appuyer sur la touche 3 ou sur la touche 4 pour changer le réglage. S'il n'est pas nécessaire de changer le réglage, passer à l'étape 11). 11)Appuyer sur la touche 2 pour appeler “U1 3”. Le nombre de points de chaînette peut être réglé. Appuyer sur la touche 3 ou sur la touche 4 pour changer le réglage. S'il n'est pas nécessaire de changer le réglage, passer à l'étape 12). 12)Appuyer sur la touche 2 pour appeler à nouveau l'affichage “FUn_ UT1_”. Puis, mettre la machine hors tension. À présent, les réglages de la fonction LB sont confirmés.
Ne pas omettre les étapes 9) à 12) même s'il n'est pas nécessaire de changer les réglages “U1 1” à “U1 3”. Si vous oubliez ces étapes, les réglages de la fonction LB ne sont pas confirmés.7 FRANÇAIS
1) Couper l’alimentation.
2) Etablir l’alimentation tout en appuyant sur la tou-

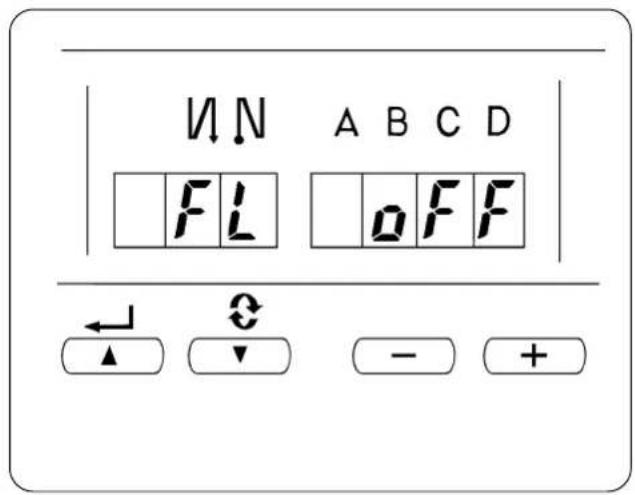

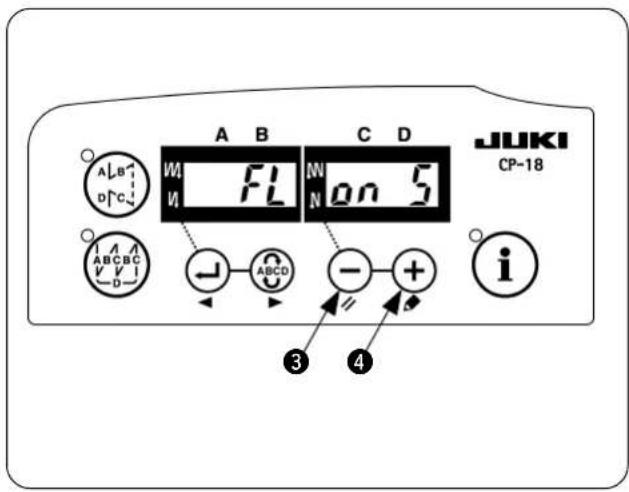

3) “FL on” s'affiche. Lorsque “FL oFF” s'affiche,
répétez les étapes 1) et 2).

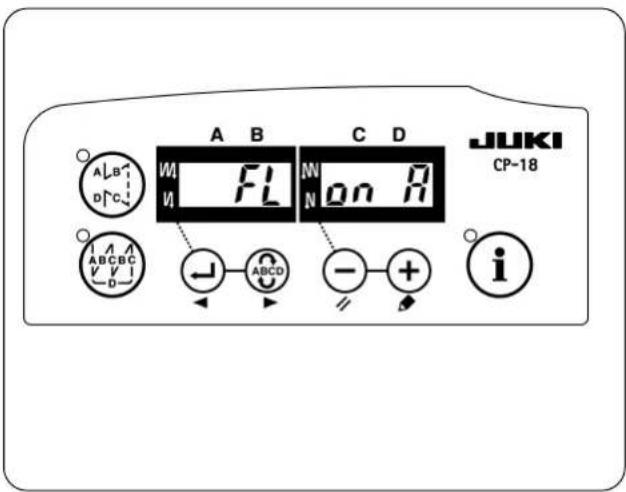

4) Il est possible de changer l'affichage entre “FL on
S” et “FL on A” avec la touche
s’affiche, la fonction de releveur automatique est activée. Couper alors l’alimentation.
3. Paramétrage de la fonction de releveur automatique
Vitesse de couture max. [sti/min] MO.1 MO.2 Nombre de points de la fonction de départ en douceur [Point] Vitesse de couture pour départ en douceur [sti/min] MO.1 MO.2 Vitesse de couture du fil de chaînette à la fin de la couture [sti/min] MO.1 MO.2 Nombre de points de la fonction de libération de tension du fil au début de la couture [Point] Nombre de points entre la détection du capteur d’extrémité du tissu à la fin de la couture et la libération de tension du fil [Point] Nombre de points de couture de fil de chaînette [Point] Paramètre Valeur standard Plage de Mode de modification Nº de programme Observations paramétrage
150 à 5500 150 à 8000 0 à 19 100 à MAX 150 à MAX 0 à 100 0 à 100 0 à 100 Mode utilisateur Mode normal
U1 1 U1 2 U1 3 La valeur maximale est celle du nº 96. La valeur maximale est celle du nº 96. Voir p.8. Voir p.8. Permet de régler la longueur du fil de chaînette.
4. Divers paramétrages de la couture d’insertion de fil de chaînette
Les différentes fonctions sont réglées aux valeurs standard recommandées par les opérations 1 à 3. On peut, toutefois, modifier les valeurs standard en fonction des conditions de couture. La modification peut être effectuée en
. Les paramètres et valeurs de réglage types pour la fonction d’insertion de fil de chaînette sont indiqués dans le tableau ci-dessous.
- Pour les autres paramétrages, consulter le manuel d’utilisation du SC-921 et le manuel du technicien du SC-921.9 FRANÇAIS

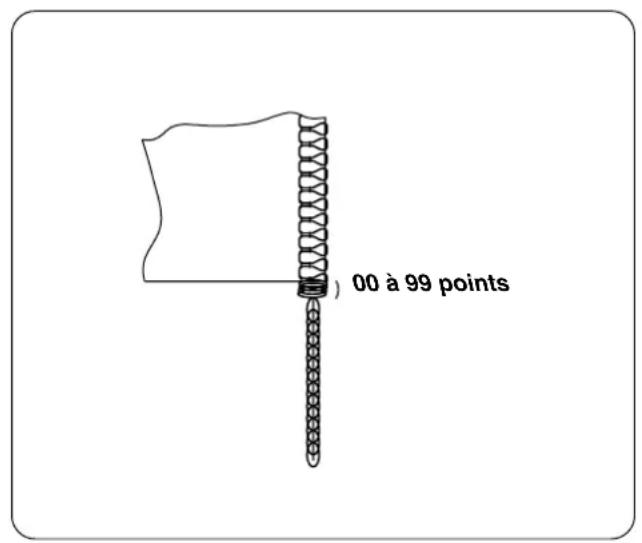

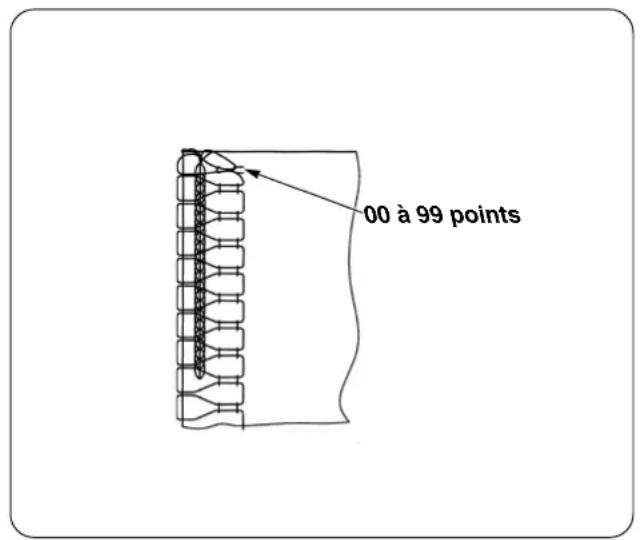

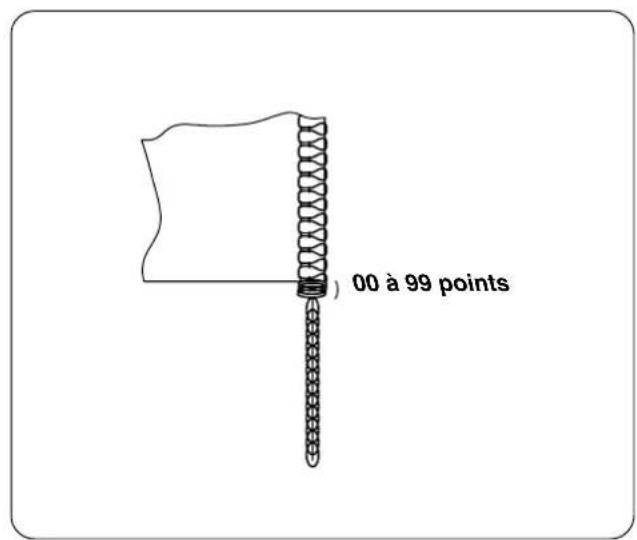

1) Nombre de points exécutés avec la tension de fil
relâchée au début de la couture Il est possible de changer le nombre de points exécutés avec la tension de fil relâchée au début de la couture. L'insertion de la chaînette de fil dans la couture au début de la couture est parfaite lorsque la tension du fil est relâchée sur un ou deux points. 00 à 99 points 00 à 99 points Le nombre de points exécuté avec la tension de fil relâchée est celui qui est cousu après le démarrage de la machine. Ce n'est pas celui qui est effectivement exécuté sur l'article à coudre. Il faut également savoir que le mécanisme de relâchement de la tension est incapable de démarrer à temps en fonction du réglage de la vitesse de couture à départ en douceur et du nombre de points. Le cas échéant, le nombre de points à coudre avec la tension du fil relâchée peut dépasser la valeur réglée.
2) Nombre de points exécutés avec la tension de fil
relâchée à la fin de la couture Ce nombre est celui qui est exécuté après que le tissu a quitté le capteur d'extrémité du tissu. Ce nombre n'est pas celui qui est effectivement exécuté sur l'article à coudre.10

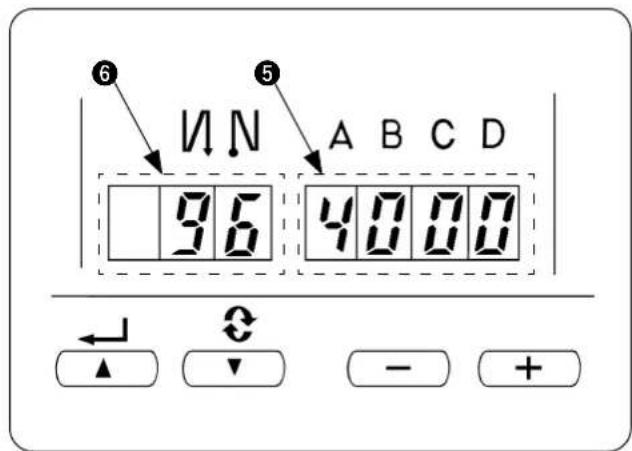

1) Mettre le dispositif hors tension.
2) Tout en maintenant la touche
5 enfoncée, mettre le dispositif sous tension.

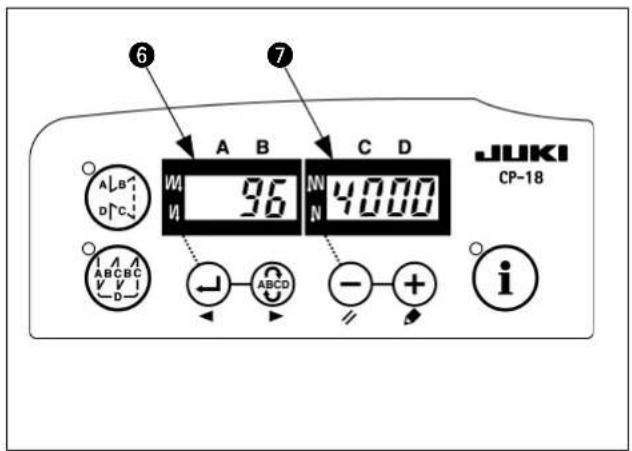

3) L'indication 6, 7 s'affiche. (Si elle ne change pas,
répéter les opérations 1) et 2). Le nombre et les données réglés en dernier s'affichent.

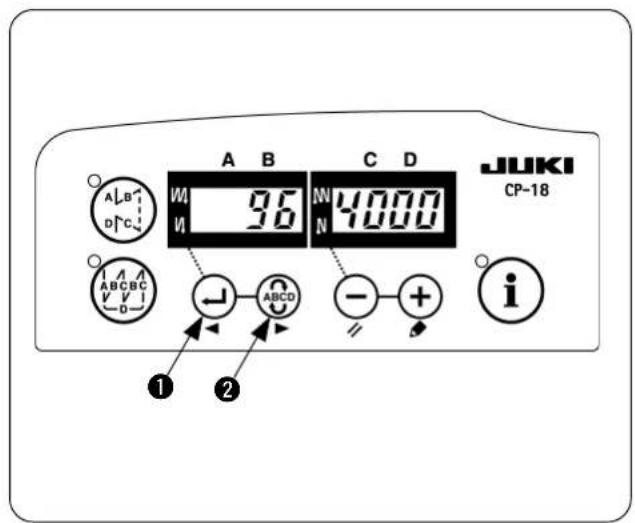

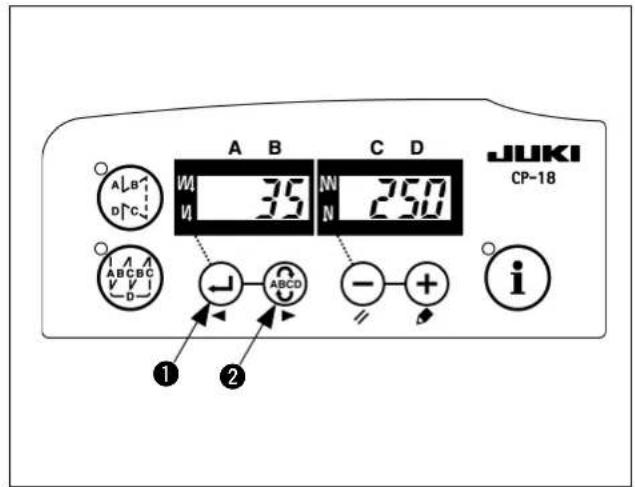

4) Pour passer au numéro de paramètre suivant,
appuyer sur la touche
Pour revenir au numéro de paramètre précédent, appuyer sur la touche
Si l'on maintient la touche
enfoncée, les numéros de paramètreaugmentent (diminuent) continuellement.Lorsque le numéro de paramètre change,les modifications effectuées concernentle numéro de paramètre affiché. S'assurerque le paramètre est bien celui que l'ondésire modifier (lorsqu'on a appuyé surles touches d'augmentation/diminution).
5. Procédure de modification des divers paramétrages
Vérifier le paramètre à modifier en se reportant à
-4. Divers paramétrages de la couture d’insertion de fil de chaînette”
La procédure de modification des différents modes est décrite ci-dessous. (1) Procédure de modification en mode utilisateur
5) Une fois le changement de réglage terminé,
appuyer sur la touche 1 ou la touche 2 pour confirmer la valeur mise à jour. Après avoir terminé l’opération, couper l’alimentation et la rétablir pour revenir au fonctionnement normal. Exemple) Changement de la vitesse de couture à départ en douceur (N ° 37) Appuyer sur la touche 1 ou la touche 2 pour appeler le numéro 37. Appuyer sur la touche 3 ou sur la tou- che 4 pour changer la vitesse de cou- ture.
1. Si l'on coupe l'alimentation sans
appuyer sur l'une des touches ci- dessus, la valeur modifiée n'est pas validée.
2. Si l’on appuie sur la touche
, le contenu du numéro de paramètre précédent s’affiche.
3. Si l’on appuie sur la touche
, le contenu du numéro de paramètre suivant s’affiche.

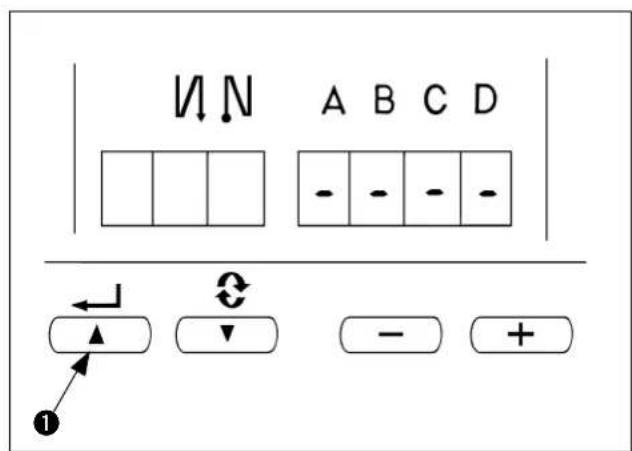

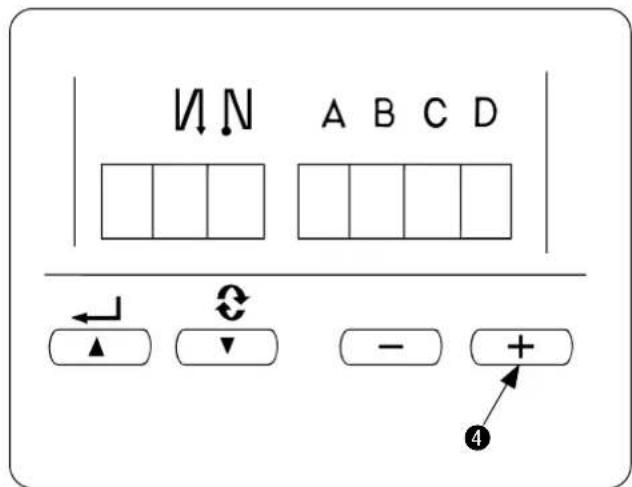

apparaissent sur les affichages A, B, C et D.

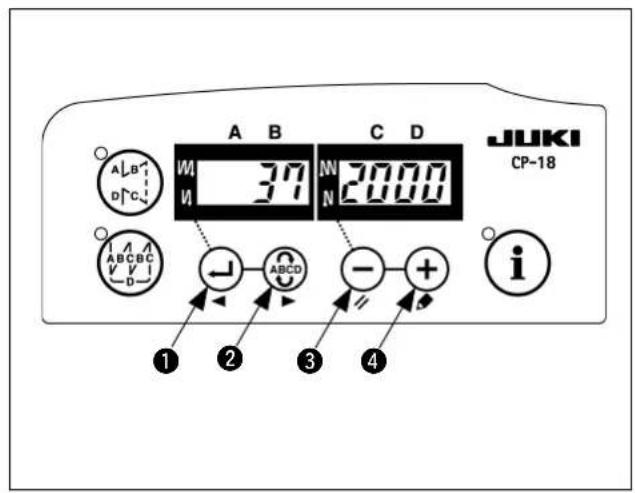

2) Passer en mode de paramétrage
Appuyer sur la touche
L’affichage représenté sur la figure apparaît avec l’indication du nombre de points de chaque opération (affichage C). Si l’on continue à appuyer sur la touche 2, l’affichage passe à U1 1 / U1 2 / U1 3.
3) Changer la valeur spécifiée
Appuyer sur la touche 3 ou la touche 4 pour changer la valeur définie comprise dans la plage entre 0 et 100.
4) Valider le paramétrage
Appuyer sur la touche
sur cette touche, le paramétrage est validé et l’affichage normal réapparaît. Si l’on coupe l’alimentation pendant ces opérations, le paramétrage effectué est perdu. Lorsque l’affichage normal réapparaît, la pédale et les autres commandes peuvent être utilisées. (2) Procédure de modification en mode normal La machine ne fonctionne pas lorsque cetaffichage apparaît.

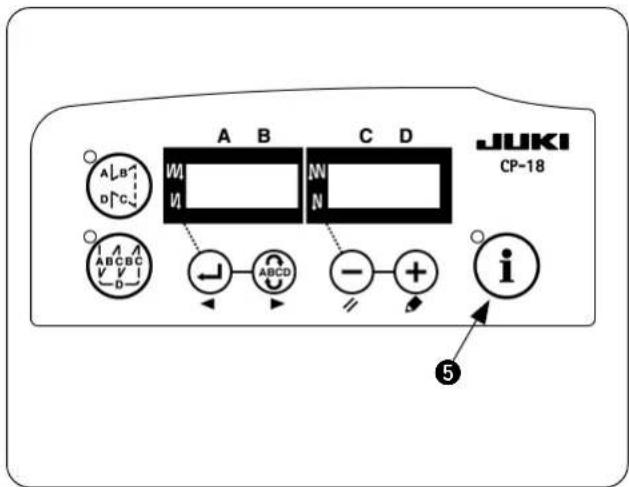

FRANÇAIS (1) Sélection du type de tête de machine Sélectionner le type de tête de machine MO.1 ou MO.2.Le MO.1 et le MO.2 diffèrent uniquement en termes de réglage de la vitesse de couture. Prendre soin de nepas dépasser la vitesse de couture maximale de la machine à coudre utilisée.Type de tête de machineVitesse de couture maximaleMO.1 5500 4000MO.2 8000 7000

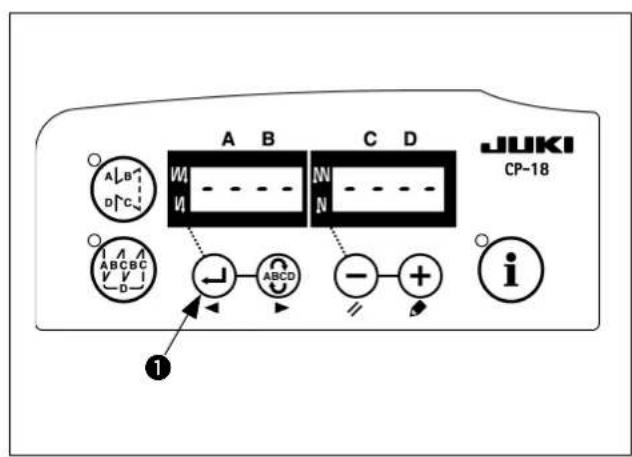

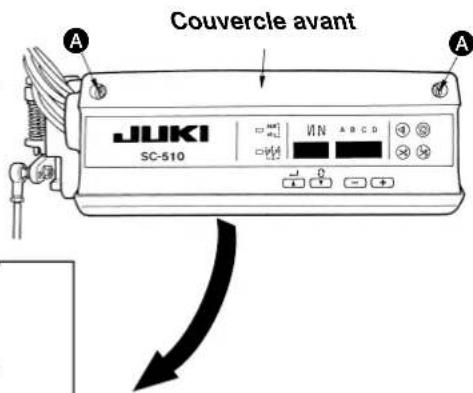

. CONFIGURATION DU CONTROLEUR (SC-510) Ce manuel ne décrit que les fonctions concernant les LB-6.Pour plus d'informations sur les autres fonctions et les réglages, consulter le mode d'emploi du SC-510.
1. Sélection du modèle de machine
1. La première opération à effectuer lors de la mise en service de la machine est de spécifierle modèle de machine.Le sens de rotation et la vitesse de couture maximale sont déterminés d'après le réglagedu modèle de machine à coudre. Si l'on ne spécifie pas correctement le modèle de machine,il peut en résulter des anomalies. Faire attention.2. Une fois le modèle de machine sélectionné, on peut définir divers paramètres tels que lenombre de points exécutés avec la tension de fil relâchée au début de la couture, le nombrede points pour le départ en douceur, etc.3. Si l'on spécifie le modèle de machine après avoir défini les paramètres indiqués au point2 ci-dessus, les valeurs de ces paramètres seront effacées et le contrôleur reviendra àl'état initial.On devra alors redéfinir les paramètres. Faire attention.Si la machine à coudre a été livrée après l’installation, le modèle de machine et les autresparamètres ont déjà été définis. Ne pas définir le paramètre de modèle de la machine.Après la sélection du modèle de machine, le type MO.1 est réglé à 4.000 sti/min et le type MO.2 à 7.000 sti/min. Se reporter à “#-4. Divers paramétrages de la couture d’insertion de fil de chaînette” et “# -5. Procédure de modification des divers paramétrages” pour savoir comment modifier la vitesse de couture.Vitesse de couture à utiliser immédiatement après le réglagedu modèle de machine à coudre14
(2) Procédure de sélection du type de tête de machine
spécifié Valeur spécifiée Touche de validation des valeurs spécifiées et de retour au numéro de paramètre précédent (SET –) Touche de validation des valeurs spécifiées et de passage au numéro de paramètre suivant (SET +) Touche de diminution (DOWN) Touche d'augmentation (UP)Ne pas effectuer d'opérations de touches autres que celles qui sont décrites dans les expli-cations suivantes.Attendre au moins une seconde avant de remettre l'interrupteur d'alimentation sur marche(ON) lorsqu'on l'a placé sur arrêt (OFF). Sinon, la machine risquera de ne pas fonctionnernormalement. Dans un tel cas, la remettre hors tension, puis sous tension. Comment passer en mode de paramétrage des fonctions [Passage en mode utilisateur]

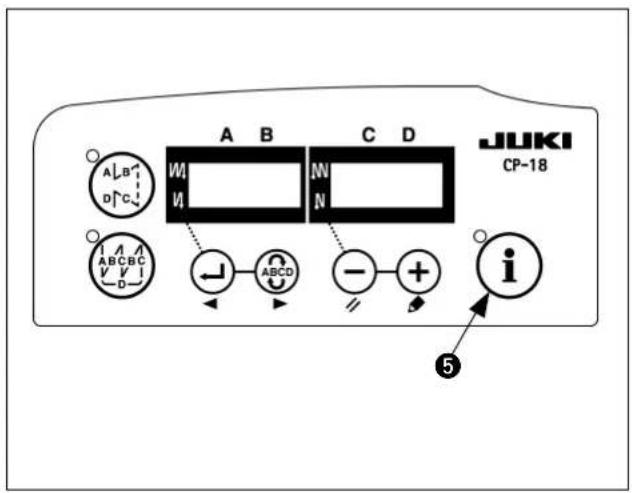

1) Mettre le dispositif hors tension.

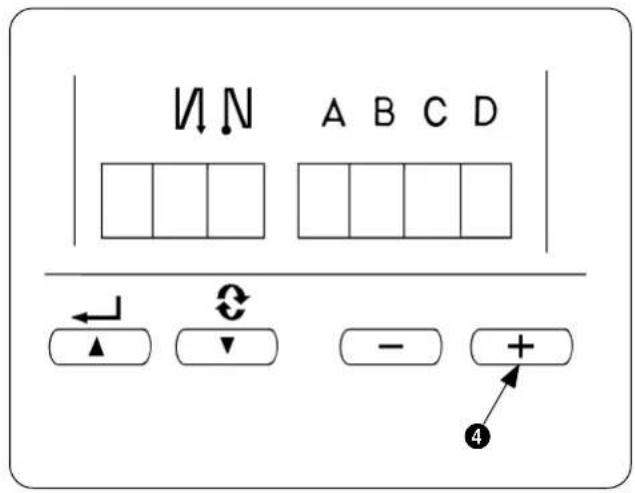

2) Tout en maintenant la touche 4 enfoncée, mettre
le dispositif sous tension.

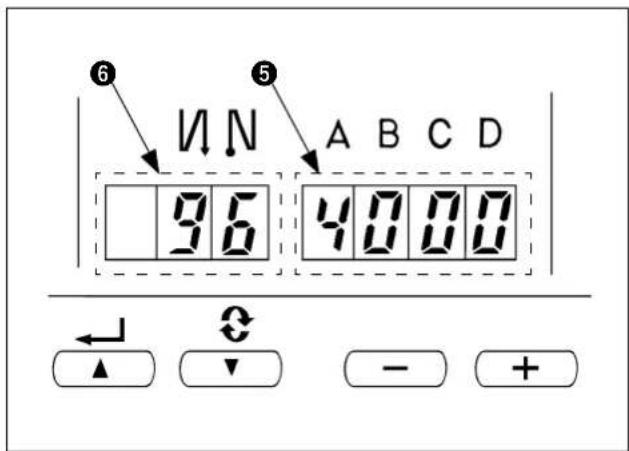

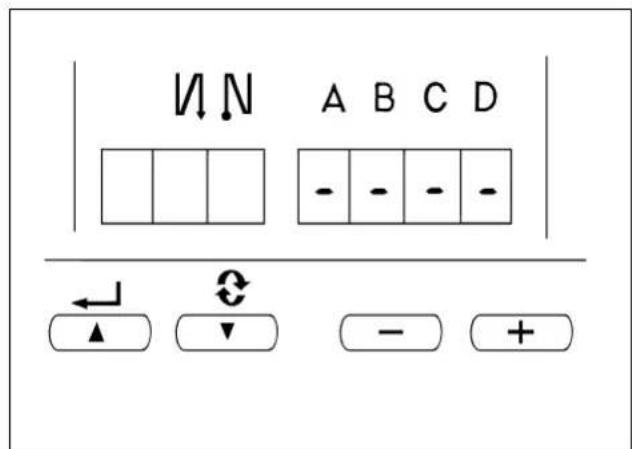

3) L'indication 5, 6 s'affiche. (Si elle ne change pas,
répéter les opérations 1) et 2).15 FRANÇAIS

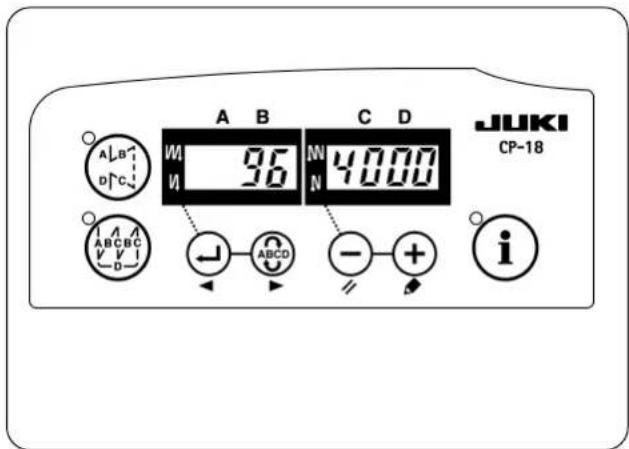

4) Appuyer sur la touche 1. L’affichage représenté
sur la figure ci-contre (nº 95) apparaît.
5) Appuyer sur la touche 3 ou 4 pour sélectionner
le type de tête de machine (MO.1 ou MO.2). Le MO.1 et le MO.2 diffèrent uniquement en termes de plage de réglage de la vitesse de couture maximale.
6) Lorsqu’on appuie sur la touche VALIDATION 1
ou 2, le numéro 94 ou 96 s’affiche et la sélection du type de tête de machine est validée. Couper l’alimentation.
Lorsqu’on change de type de tête de ma- chine, les paramètres précédemment modifiés sont ramenés aux valeurs standard. Si l’on coupe l’alimentation sans valider, le paramétrage ne change pas. Faire at- tention.16
Passage en mode de paramétrage des fonctions [Passage en mode de service]
1) Couper l’alimentation.
2) Etablir l’alimentation tout en appuyant sur la tou-
3) L’écran s’affiche. Continuer à appuyer sur la tou-
che 4 pendant trois secondes.
4) Lorsque le vibreur sonore émet deux bips, le mode
de service est activé. L’affichage est tel que celui représenté sur la figure. (Identique à celui du mode utilisateur)
5) Appeler la fonction d’insertion de fil de chaînette.
Appuyer sur la touche 1 ou 2. L’affichage représenté sur la figure ci-contre (nº 65) apparaît.
2. Paramétrage de la fonction d’insertion de fil de chaînette17

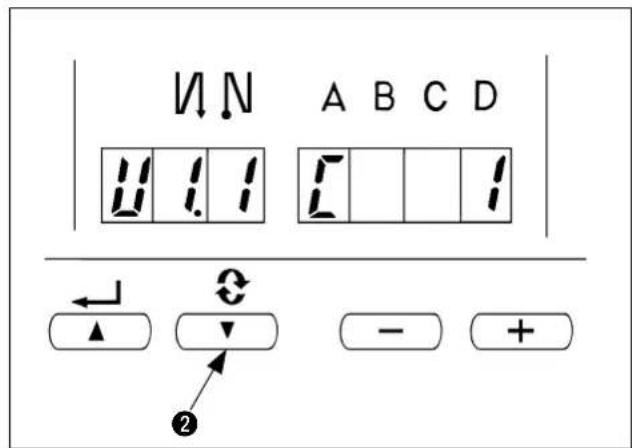

6) Appuyer sur la touche 3 ou 4 pour appeler
l’utilitaire 1. (Affichage de FUn UT1_)
7) Appuyer sur la touche 1 pour valider le
paramétrage. (Lorsqu’on appuie sur la touche 1, l’affichage ci- contre apparaît.)

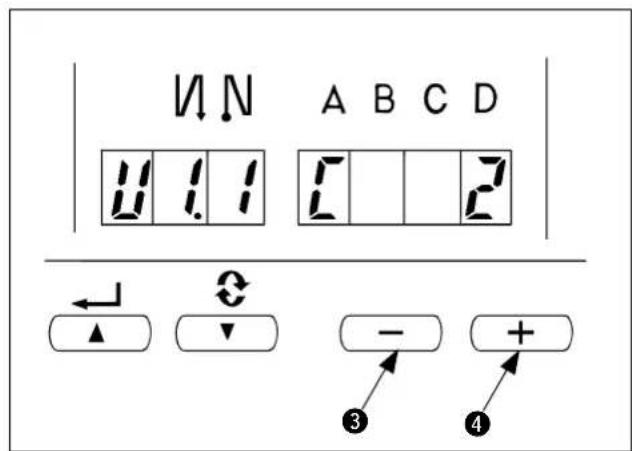

8) Appuyer sur la touche 3 ou 4 pour appeler la
fonction LB. (Affichage de U1.0 Lb01)
9) Appuyer sur la touche 1 pour valider le
paramétrage. Couper l’alimentation.18
1) Couper l’alimentation.
2) Etablir l’alimentation tout en appuyant sur la tou-

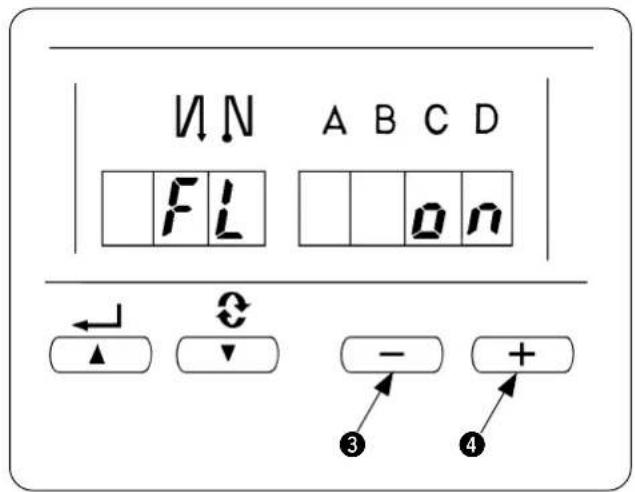

s’affiche, la fonction de releveur automatique est activée. Couper alors l’alimentation.
s’affiche, répéter les opérations des étapes 1) à 3). L’indication
3. Paramétrage de la fonction de releveur automatique19
4. Divers paramétrages de la couture d’insertion de fil de chaînette
Les différentes fonctions sont réglées aux valeurs standard recommandées par les opérations 1 à 3. On peut, toutefois, modifier les valeurs standard en fonction des conditions de couture. La modification peut être effectuée en
. Les paramètres et valeurs de réglage types pour la fonction d’insertion de fil de chaînette sont indiqués dans le tableau ci-dessous.
- Pour les autres paramétrages, consulter le manuel d’utilisation du SC-510 et le manuel du technicien du SC-510. Vitesse de couture max. [sti/min] MO.1 MO.2 Nombre de points de la fonction de départ en douceur [Point] Vitesse de couture pour départ en douceur [sti/min] MO.1 MO.2 Vitesse de couture du fil de chaînette à la fin de la couture [sti/min] MO.1 MO.2 Nombre de points de la fonction de libération de tension du fil au début de la couture [Point] Nombre de points entre la détection du capteur d’extrémité du tissu à la fin de la couture et la libération de tension du fil [Point] Nombre de points de couture de fil de chaînette [Point] Paramètre Valeur standard Plage de Mode de modification Nº de programme Observations paramétrage
150 à 5500 150 à 8000 0 à 9 100 à MAX 150 à MAX 0 à 999 0 à 999 0 à 999 Mode utilisateur Mode normal
U1.1 U1.2 U1.3 La valeur maximale est celle du nº 96. La valeur maximale est celle du nº 96. Voir p.8. Voir p.8. Permet de régler la longueur du fil de chaînette.20

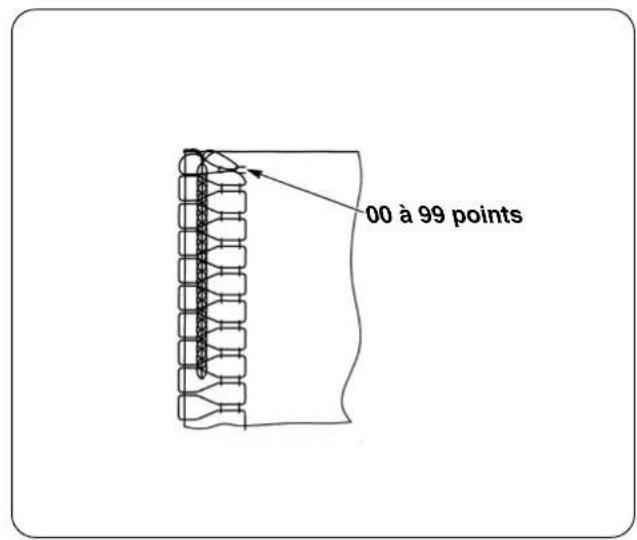

1) Nombre de points exécutés avec la tension de fil
relâchée au début de la couture Il est possible de changer le nombre de points exécutés avec la tension de fil relâchée au début de la couture. L'insertion de la chaînette de fil dans la couture au début de la couture est parfaite lorsque la tension du fil est relâchée sur un ou deux points. 00 à 99 points 00 à 99 points Le nombre de points exécuté avec la tension de fil relâchée est celui qui est cousu après le démarrage de la machine. Ce n'est pas celui qui est effectivement exécuté sur l'article à coudre. Il faut également savoir que le mécanisme de relâchement de la tension est incapable de démarrer à temps en fonction du réglage de la vitesse de couture à départ en douceur et du nombre de points. Le cas échéant, le nombre de points à coudre avec la tension du fil relâchée peut dépasser la valeur réglée.
2) Nombre de points exécutés avec la tension de fil
relâchée à la fin de la couture Ce nombre est celui qui est exécuté après que le tissu a quitté le capteur d'extrémité du tissu. Ce nombre n'est pas celui qui est effectivement exécuté sur l'article à coudre.21 FRANÇAIS
2) Tout en maintenant la touche 4 enfoncée, mettre
le dispositif sous tension.
3) L'indication 5, 6 s'affiche. (Si elle ne change pas,
répéter les opérations 1) et 2).
4) Pour passer au numéro de paramètre suivant,
appuyer sur la touche 2. Pour revenir au numéro de paramètre précédent, appuyer sur la touche 1. Si l'on maintient la touche
enfoncée,les numéros de paramètre augmentent(diminuent) continuellement.Lorsque le numéro de paramètre change,les modifications effectuées concernent lenuméro de paramètre affiché. S'assurer quele paramètre est bien celui que l'on désiremodifier (lorsqu'on a appuyé sur lestouches d'augmentation/diminution).
5. Procédure de modification des divers paramétrages
Vérifier le paramètre à modifier en se reportant à
-4. Divers paramétrages de la couture d’insertion de fil de chaînette”
La procédure de modification des différents modes est décrite ci-dessous. (1) Procédure de modification en mode utilisateur

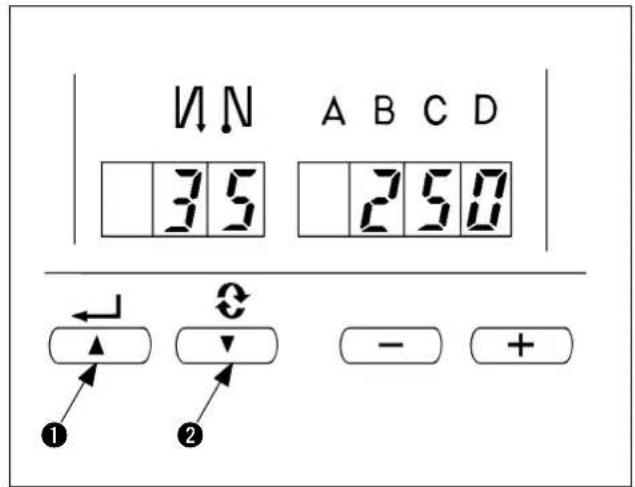

5) Après avoir terminé la modification, appuyer sur
la touche 1 ou 2 pour valider la nouvelle valeur. Après avoir terminé l’opération, couper l’alimentation et la rétablir pour revenir au fonctionnement normal.

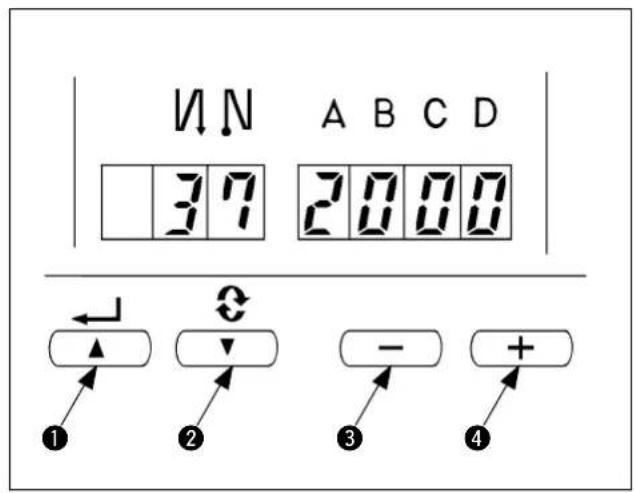

Exemple) Changement de la vitesse de rotation de la fonction de départ en douceur Appuyer sur la touche 1 ou 2 pour appeler le numéro 37. Appuyer sur la touche 3 ou 4 pour changer la vitesse de rotation.
1. Si l'on coupe l'alimentation sans
appuyer sur l'une des touches ci- dessus, la valeur modifiée n'est pas validée.
2. Si l’on appuie sur la touche
, le contenu du numéro de paramètre précédent s’affiche.
3. Si l’on appuie sur la touche
, le contenu du numéro de paramètre suivant s’affiche.23 FRANÇAIS
apparaissent sur les affichages A, B, C et D.
2) Passer en mode de paramétrage
Appuyer sur la touche 2. L’affichage représenté sur la figure apparaît avec l’indication du nombre de points de chaque opération (affichage C). Si l’on continue à appuyer sur la touche 2, l’affichage passe à U1.1 / U1.2 / U1.3.
3) Changer la valeur spécifiée
Appuyer sur la touche 3 ou 4 pour changer la valeur spécifiée entre 0 et 999.
4) Valider le paramétrage
Appuyer sur la touche 1. Lorsqu’on appuie sur cette touche, le paramétrage est validé et l’affichage normal réapparaît. Si l’on coupe l’alimentation pendant ces opérations, le paramétrage effectué est perdu. Lorsque l’affichage normal réapparaît, la pédale et les autres commandes peuvent être utilisées.
(2) Procédure de modification en mode normal La machine ne fonctionne pas lorsque cetaffichage apparaît.24

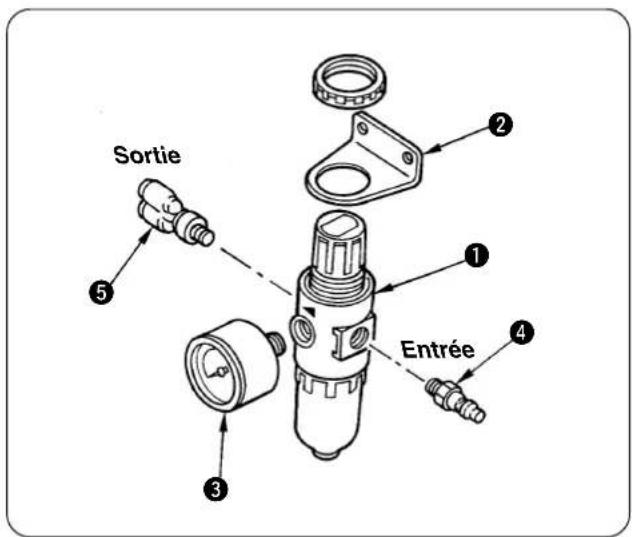

1) Fixer le socle de montage 2 , l'indicateur 3 , et
les raccords 4 et 5 sur le régulateur d'air 1.

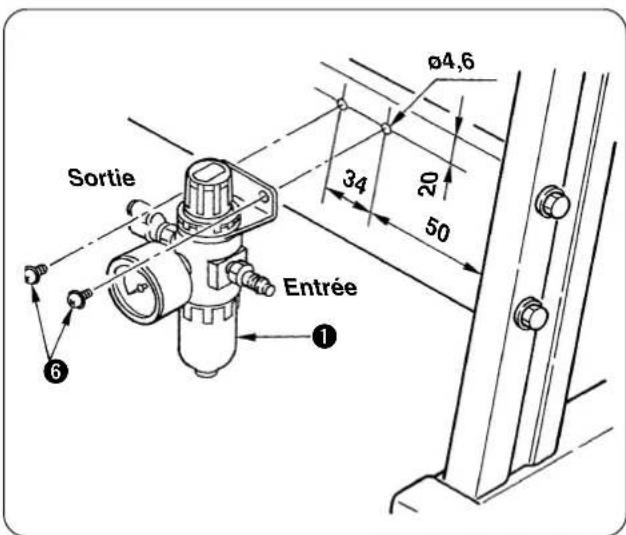

2) Percer deux trous de ø4,6 sur la barre latérale
du support, puis poser le régulateur d'air 1 avec les vis taraudeuses 6 . Lors du montage des éléments pneumatiques, envelopper le filetage des raccords avec du ruban d'étanchéitépour empêcher les fuites d'air.
1. Pose du régulateur d'air
AVERTISSEMENT :Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre lamachine hors tension avant toute intervention d'entretien. ø4,6

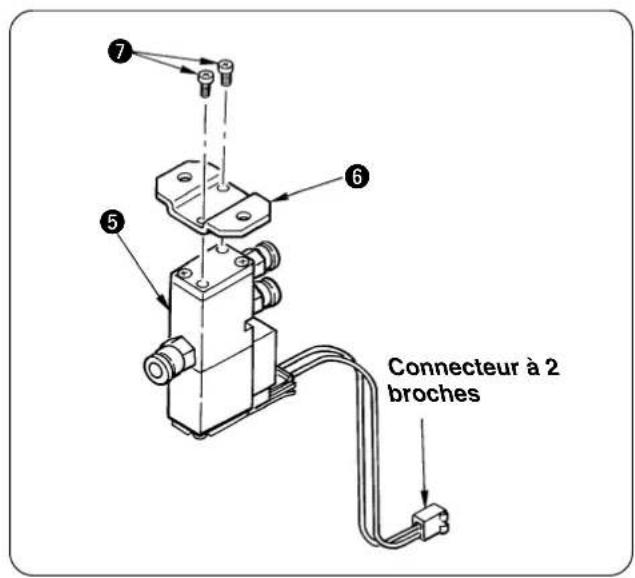

SortieEntrée25 FRANÇAIS (3) Electrovanne de commande de loquet intermédiaire Monter le socle de fixation 2 sur l'électrovanne 1 avec les vis 3.

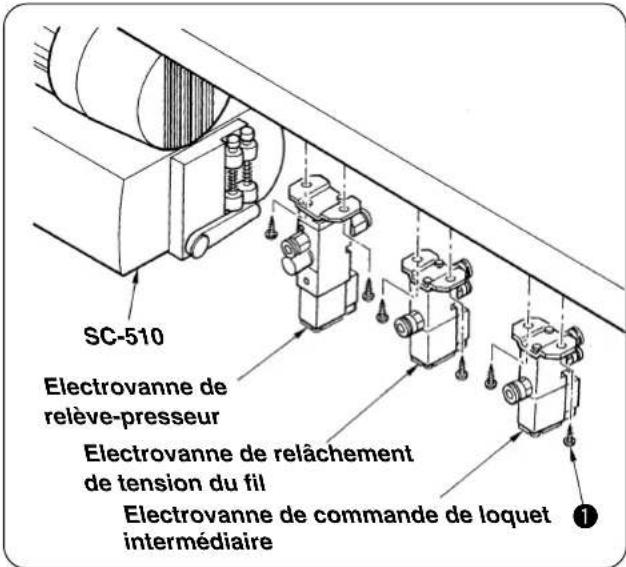

(1) Electrovanne de relève-presseur

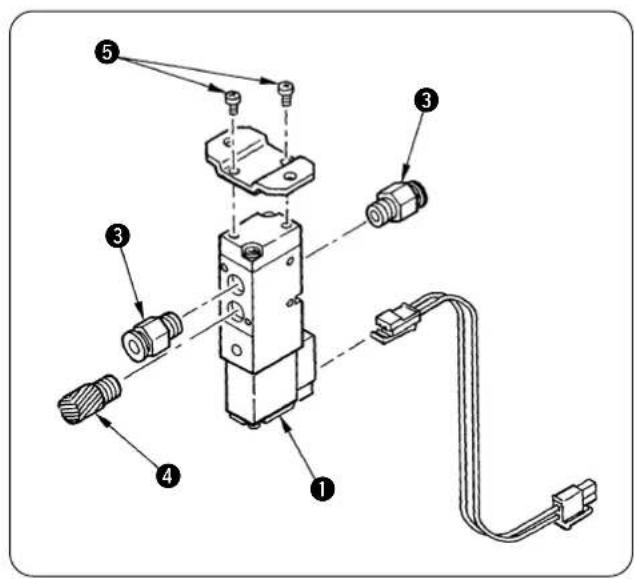

1) Fixer le socle de montage 2 sur l'électrovanne 1
2) ø6 Fixer le raccord 3 et le silencieux 4.
2. Pose de l'électrovanne
(2) Electrovanne de relâchement de tension du fil Monter le socle de fixation 6 sur l'électrovanne 5 avec les vis 7.AVERTISSEMENT :Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre lamachine hors tension avant toute intervention d'entretien.Connecteur à 2brochesConnecteur à 2broches26 SC-510 (4) Pose des diverses électrovannes sur la table de la machine Fixer les électrovannes près du côté latéral de moteursitué sur la face arrière de la table avec des vis à bois1. Electrovanne derelève-presseurElectrovanne de relâchementde tension du filElectrovanne de commande de loquetintermédiaire
. POSE DES ELEMENTS SUR LA TETE DE LA MACHINE
1. Pose de l'ensemble global de tension du fil (unité de relâchement du fil)
AVERTISSEMENT :Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre lamachine hors tension avant toute intervention d'entretien.Retirer le bloc-tension de la machine et poser l'ensemble global de tension du fil sur le couvercle supérieur.27 FRANÇAIS
2. Pose de l'ensemble de relevage du presseur

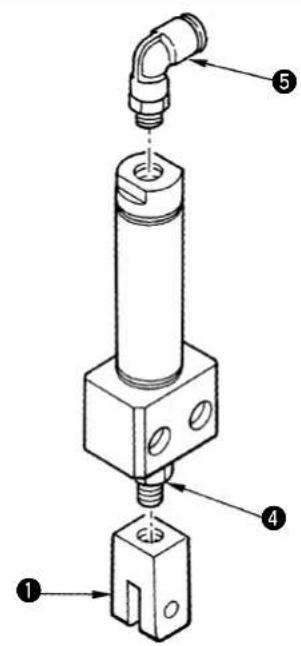

(1) Pose du cylindre de relève-presseur
1) Poser le galet 2 et l'axe 3 sur la chape de cylindre
1 , puis fixer l'axe 3 avec deux anneaux en C. (2) Pose des éléments sur la tête de la machine

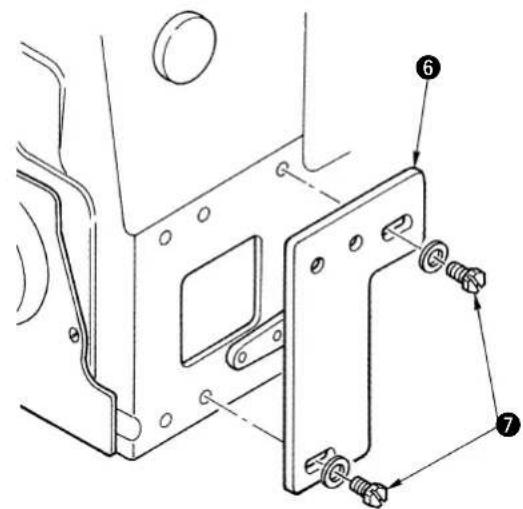

1) Fixer le socle de montage du cylindre de relève-
presseur 6 au centre de la fente avec les vis 7.
2) Visser la chape de cylindre 1 à l'extrémité
supérieure de la tige de cylindre.
3) La position de la chape de cylindre 1 se règle
après la pose du cylindre sur la tête de la machine. Aussi, la placer sur une position appropriée. Ne pas poser encore le contre-écrou 4.
4) Assembler le couple du cylindre de relève-
presseur 5. AVERTISSEMENT :Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre lamachine hors tension avant toute intervention d'entretien.28

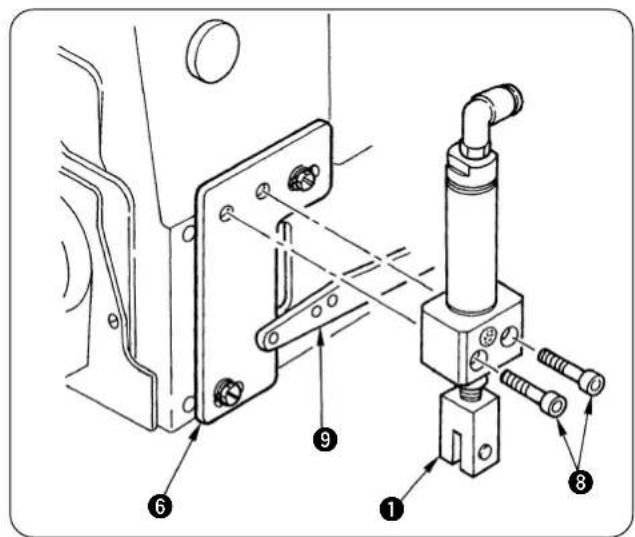

2) Poser le cylindre sur le socle de montage de
cylindre 6 avec les vis 8. Monter alors le levier de relevage du presseur 9de façon qu'il s'engage dans la fourche de la chape de cylindre 1. (3) Réglage de l'ensemble de relevage du presseur

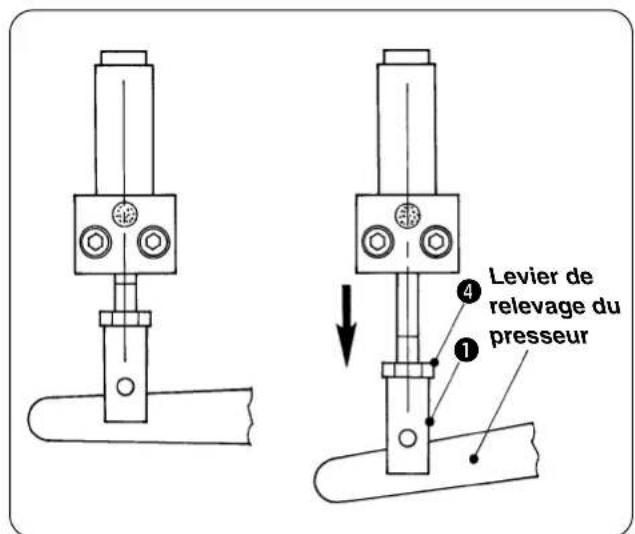

1) Régler la position de la chape de cylindre 1.
Régler la position de la chape de façon qu'il y ait un jeu au bas du levier de relevage du presseur lorsque le cylindre pneumatique se rétracte et que le pied presseur remonte correctement lorsque le cylindre pneumatique se déploie.
2) Après avoir réglé la position, fixer la chape de
cylindre 1 avec le contre-écrou 4.

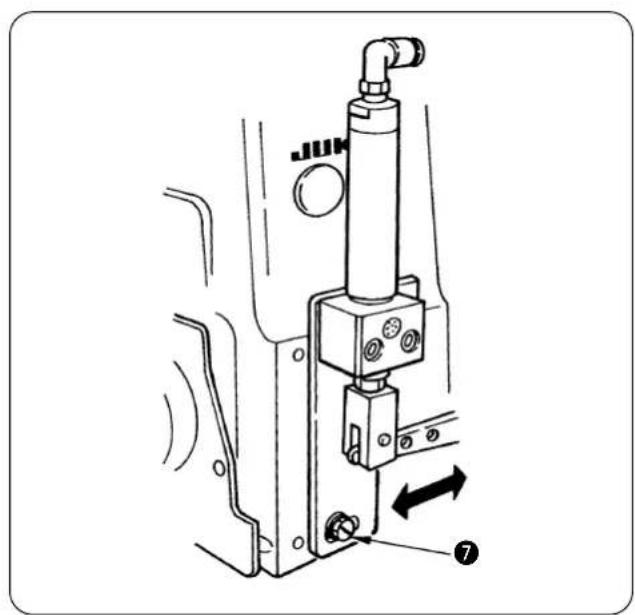

3) S'il n'est pas possible de régler l'ensemble par le
seul changement de la position de la chape de cylindre 1, desserrer la vis 7 et déplacer le socle de montage du cylindre de relève-presseur 6 dans la fente pour régler l'ensemble. Levier de relevage du presseur29 FRANÇAIS
1. Pose de la tête de la machine
AVERTISSEMENT :Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre lamachine hors tension avant toute intervention d'entretien. (1) Usinage complémentaire de la table Si l'on utilise une table autre que celle de numéro depièce JUKI 11959707, percer un orifice 2 pour lafixation des cordons dans le creux 1 du synchroniseur (2) Placer la tête de la machine sur la plaque de support de bâti et mettre la courroie en position. Ajuster la tension de la courroie en se reportant aumode d'emploi pour le SC-921 (ou SC-510).(Si la flèche de la courroie est excessive lors del’utilisation de la machine, vérifier à nouveau la ten-sion de courroie.) (3) Poser le cordon de terre

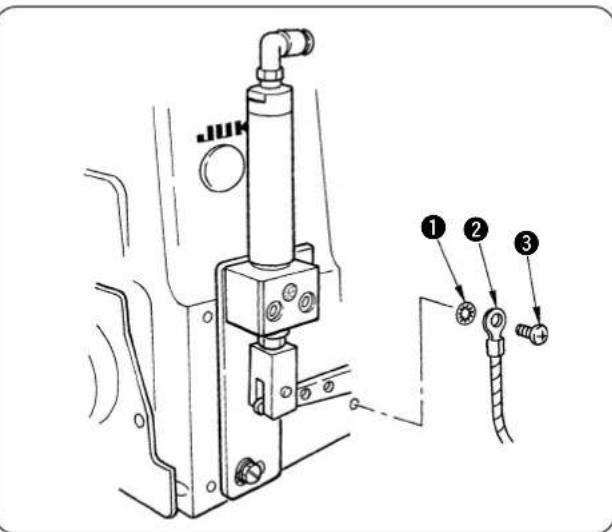

1) Côté machine à coudreLe symbole de terre se trouve à l'arrière de lamachine. Fixer le cordon de terre sur le trou de visdans l'ordre suivant : rondelle-frein crénelée 1 cordon de terre 2 et vis de fixation 3.2) Côté boîtier d'interrupteur d'alimentationConnecter la cosse du cordon de terre attaché àla tête de la machine à la borne de terre du boîtierd'interrupteur d'alimentation.Faire passer le cordon de terre de façon qu'il nevienne pas en contact avec la courroie de la machine.Ouvrir le couvercle du boîtier d'interrupteurd'alimentation et connecter le cordon de terre à laborne de terre du côté secondaire.TerreInterrupteurd'alimentationEffectuer cette opération avec la fiched'alimentation débranchée. (30) ø36

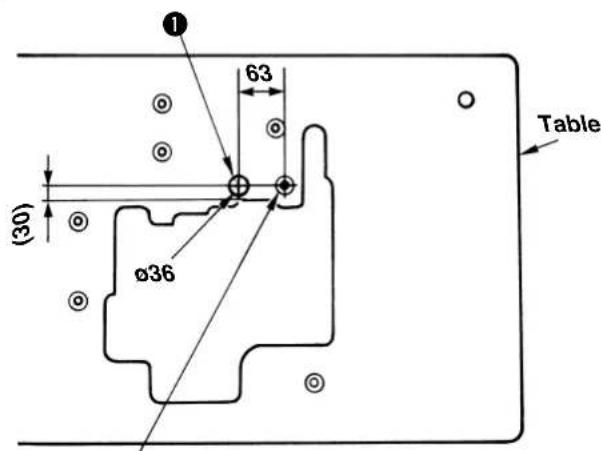

Orifice pour lalaque de supportde bâti Table
Pour le réglage du point d’arrêt del’aiguille en position hautePour le réglage du point d’arrêt de l’aiguilleen position basseGuidePartie mobileGuidePartie mobilePoint d’arrêtRetardRetardAvanceAvance(Pour le point d’arrêt enposition HAUTE)(Pour le point d’arrêt enposition BASSE)
2. Réglage du synchroniseur
(1) Procédure de réglage avec le synchroniseur intégré [Position d'arrêt avec l'aiguille remontée]
1) Tourner le volant à la main pour amener la barre à aiguille au point mort bas.
2) Retirer les mains de la machine et la mettre sous tension en s'assurant qu'elle peut tourner en sécurité.
La machine s'arrête après un demi-tour environ. Cette position est la position d'arrêt de la machine avec l'aiguille remontée.
3) Régler le point d’arrêt de l’aiguille en position haute de sorte qu’il se trouve à l’extrémité gauche de la
course du boucleur supérieur. [Position d'arrêt avec l'aiguille abaissée] Le point d’arrêt de l’aiguille en position BASSE est standard lorsque la partie du guide se trouve sur la partie mobile. [Procédure de réglage]

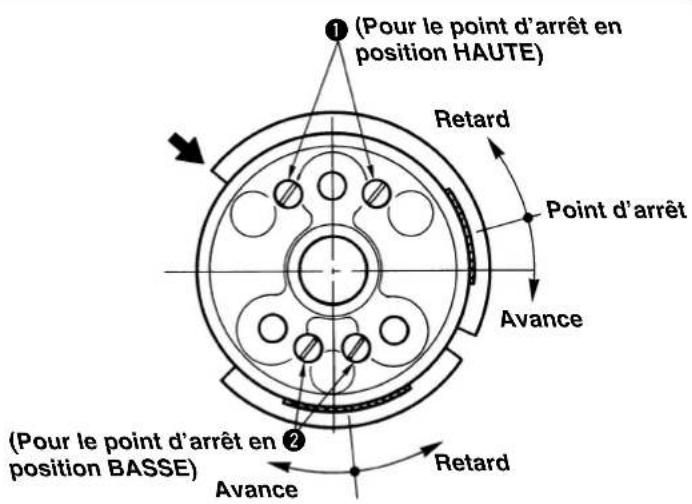

1) Retirer la poulie manuelle.
2) Desserrer les vis de fixation 1 ou 2 et tourner la partie mobile dans le sens des aiguilles d’une montre
pour avancer le point d’arrêt. Après le réglage, resserrer à fond les vis de fixation. (Vis de fixation 1 : pour le point d’arrêt en position HAUTE, Vis de fixation 2 : pour le point d’arrêt en position BASSE)
3) Après le réglage, poser la poulie manuelle et le couvercle de courroie.
Effectuer les opérations avec la machine hors tension sauf pour vérifier la position d'arrêt.
(2) Pose du couvercle de courroie Percer un orifice dans le couvercle de courroie pour y faire passer le cordon. Couper cette partie avec des pinces ou un outil similaire. (Si cette partie présente des aspérités, les éliminer.) Faire passer le cordon de capteur par l’orifice.
- Poser le couvercle de courroie sur la table et mettre la courroie en place. Poser ensuite le couvercle de courroie sur la courroie.31 FRANÇAIS

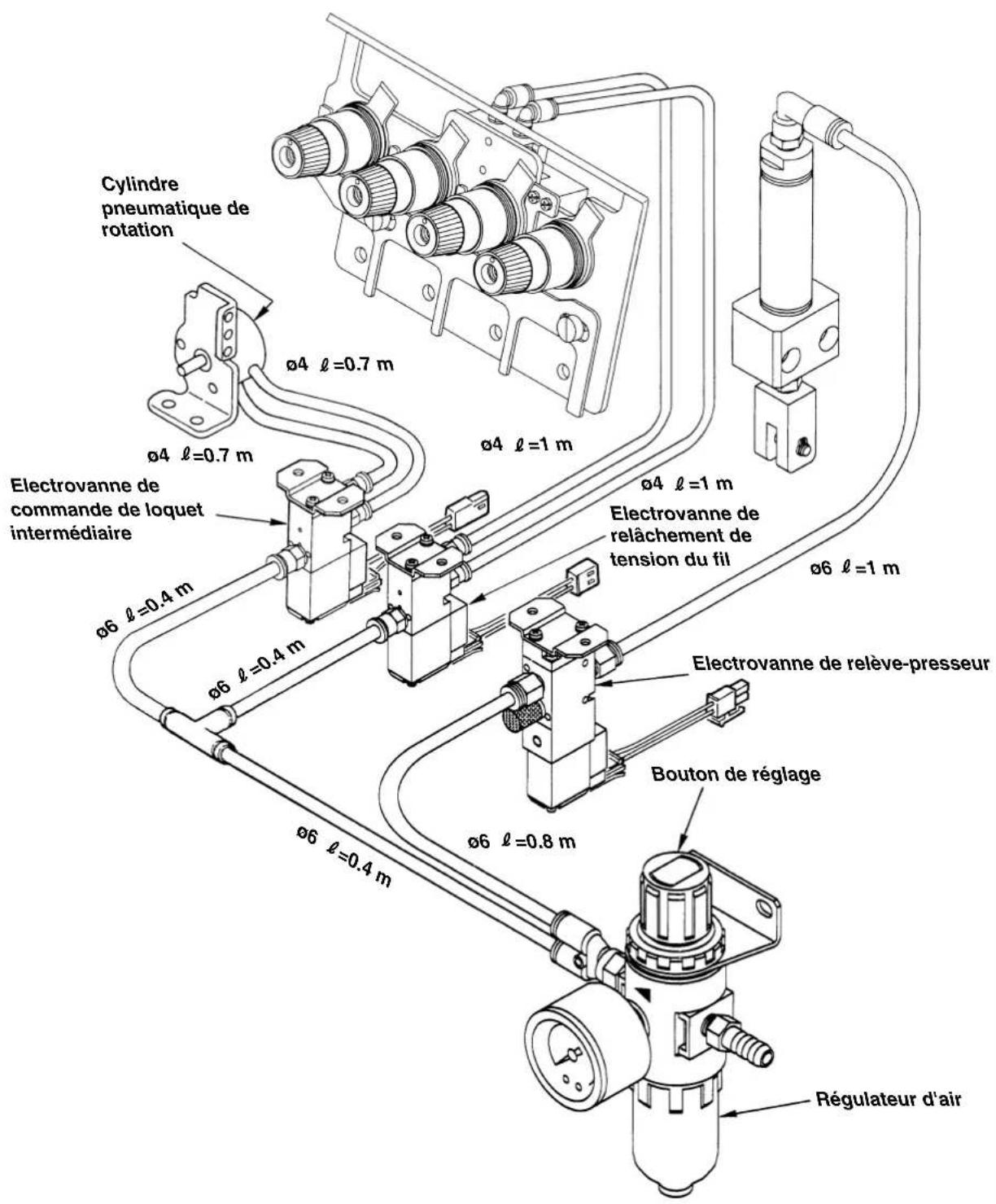

=0.4 m (1) Schéma de la tuyauterie d’air Poser la tuyauterie en se reportant au schéma de la tuyauterie ci-dessous.
Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre la machine hors tension avant toute intervention d'entretien. Cylindre pneumatique de rotation Electrovanne de commande de loquet intermédiaire Electrovanne de relâchement de tension du fil Bouton de réglage Electrovanne de relève-presseur Régulateur d'air32 (2) Bridage des tuyaux d'air et cordons Brider les tuyaux d'air et cordons avec des tubes en spirale et des attaches autobloquantes afin qu'ils ne puissent pas venir en contact avec des pièces mobiles telles que courroie trapézoïdale, moteur, levier de relevage du presseur, etc. (3) Raccordement de la source d'air
1) Raccorder la source d'air avec le bouton de réglage du régulateur d'air desserré.
2) Réglage du régulateur d'air
Régler la pression à 0,5 MPa. Serrer le bouton de réglage du régulateur d'air pour verrouiller le réglage. Si l'on règle la pression d'air à un niveau trop élevé, ceci peut endommager le cylindre pneumatique ou d'autres pièces.
3) Vérification de la tuyauterie d'air

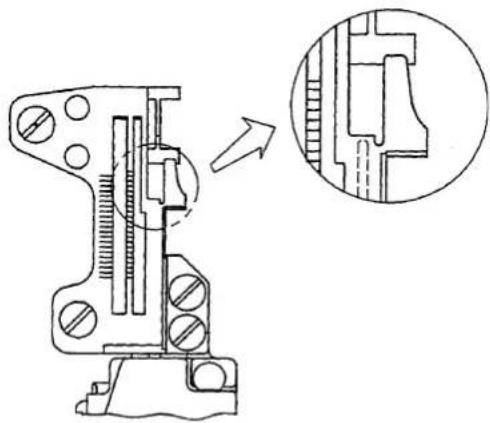

1 Vérifier la tuyauterie d'air avec la machine hors tension. 2 S'assurer que la plaque de relâchement de ten- sion 1 s'engage dans le disque de tension supérieur. 3 S'assurer que le loquet intermédiaire est en retrait dans la plaque à aiguille. Si l'on obtient l'état contraire de la descrip- tion du manuel d'utilisation, chasser l'air et changer le raccordement du tuyau d'air.
4. Branchement des connecteurs au SC-921
1 CN30 : Brancher le connecteur de signal du moteur. 2 CN33 : Brancher le synchroniseur. 3 CN36 : Brancher les électrovannes de verrouillage intermédiaire et de libération de tension du fil. 4 CN37 : Brancher l’électrovanne de relève-presseur. 6 CN54 : Brancher le capteur d’extrémité du tissu. 7 CN39 : Brancher la pédale pour travail debout (PK70 ou similaire). Synchroniseur Capteurd'extrémitédu tissuElectrovanne derelâchement detension du filElectrovanne decommande de loquetintermédiaireElectrovannede relève-presseurCordon de relaisCordonde relais
- Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, placer l'interrupteur d'alimentation sur arrêt (OFF) et attendre au moins cinq minutes avant de commencer les opérations ci-dessous.
- Pour ne pas risquer d'endommager le dispositif par une mauvaise utilisation et des caractéristiques incorrectes, veiller à bien brancher tous les connecteurs aux endroits indiqués.
- Pour ne pas risquer des blessures causées par un mauvais fonctionnement, toujours fermer la pièce de verrouillage des connecteurs. (Synchroniseur intégré)
- Trois types de cordons de relais (cordon de changement de connecteur) sont utilisés.

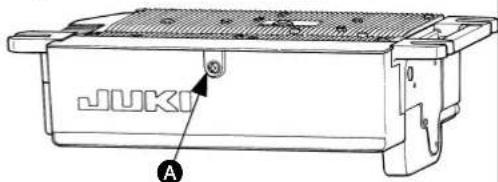

Desserrer la vis de fixation A du sous-couvercle de SC-
921. Puis, ouvrir le couvercle pour trouver les connecteurs
suivants. Connecter le connecteur de la tête de la ma- chine sur l'emplacement applicable.34
5. Branchement des connecteurs au SC-510
- Deux types de cordons de relais (cordon de changement de connecteur) sont utilisés. On accède aux connecteurs ci-dessous en desserrant les vis de fixation du couvercle avant A du SC-510 et en ouvrant le couvercle. Brancher les connecteurs de la tête de la machine sur les positions correspondantes. 1 CN30 : Brancher le connecteur de signal du moteur. 2 CN33 : Brancher le synchroniseur. 3 CN36 : Brancher les électrovannes de verrouillage intermédiaire et de libération de tension du fil. 4 CN37 : Brancher l’électrovanne de relève-presseur. 5 W4 : Cavalier pour la commutation de la tension d’entrée/sortie du capteur d’extrémité du tissu (Placer ce cavalier sur la position +12V. Voir page suivante.) 6 CN51 : Brancher le capteur d’extrémité du tissu. 7 CN39 : Brancher la pédale pour travail debout (PK70 ou similaire). Synchroniseur Capteurd'extrémitédu tissuElectrovanne derelâchement detension du filElectrovanne decommande de loquetintermédiaireElectrovannede relève-presseurCordon de relaisCordonde relais Couvercle avant
- Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, placer l'interrupteur d'alimentation sur arrêt (OFF) et attendre au moins cinq minutes avant de commencer les opérations ci-dessous.
- Pour ne pas risquer d'endommager le dispositif par une mauvaise utilisation et des caractéristiques incorrectes, veiller à bien brancher tous les connecteurs aux endroits indiqués.
- Pour ne pas risquer des blessures causées par un mauvais fonctionnement, toujours fermer la pièce de verrouillage des connecteurs. (Synchroniseur intégré)35 FRANÇAIS
Le capteur d’extrémité du tissu nefonctionne pas correctement si cechangement n’est pas effectué. Déplacer le cavalier pour le capteur d’extrémité du tissu de la position +5V à la position +12V. (Le cavalier se trouve sur la position +5V à la sortie d’usine.)

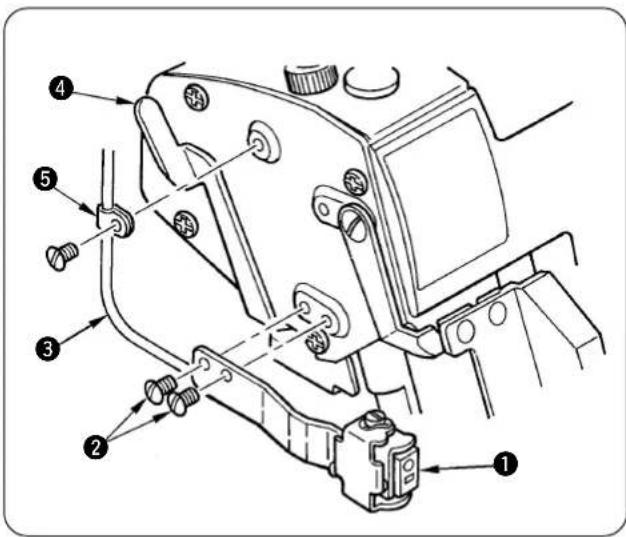

1) Poser le capteur de luminescence 1 avec les vis
2 de façon qu'il soit parallèle à la plaque à tissu.
2) Fixer le cordon du capteur 3 avec le serre-câble
5 pour qu'il ne risque pas d'être pris par le levier de relevage du presseur 4. 6 . Pose du capteur d'extrémité du tissu AVERTISSEMENT :Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre lamachine hors tension avant toute intervention d'entretien.36 (2) Connexion à la boîte de commande
1) Faire passer le cordon du capteur de luminescence par l'orifice rond de la table situé à l'arrière de la
machine. Pour le raccordement au SC-921, Voir
-4. Branchement des connecteurs au SC-921” Pour le raccordement au SC-510, Voir
-5. Branchement des connecteurs au SC-510” (3) Pose de la vignette réfléchissante AVERTISSEMENT :Ne pas appuyer sur la pédale de départ car la machine pourrait se mettre brusquement en marche.Pour ne pas risquer un accident, il est recommandé de travailler sans poser la courroie trapézoïdale.
1) Pose de la vignette réfléchissante
Essuyer la saleté et l'huile de la surface sur laquelle doit être collée la vignette.
2) Position de fixation de la vignette réfléchissante :
(Longitudinalement) Poser la vignette en prenant le couteau supérieur comme référence. (Transversalement) Mettre la machine sous tension et poser la vignette sur la position où la lumière rouge du capteur de luminescence est réfléchie.
3) Si la position de réflexion de la lumière rouge du
capteur de luminescence ne coïncide pas avec la position de la vignette réfléchissante collée longitudinalement, régler la position d'installation du capteur d'extrémité du tissu. Obturateur“ouvert”Lumièreréfléchie ducapteur deluminescenceBanderéfléchissantePosition ducouteausupérieur lorsde l'arrêt dela machineavec l'aiguilleremontéeEffectuer l'opération avec l'obturateur ducapteur “ouvert”.37 FRANÇAIS (4) Réglage de la sensibilité du capteur de luminescence
Ne pas appuyer sur la pédale de départ car la machine pourrait se mettre brusquement en marche. Pour ne pas risquer un accident, il est recommandé de travailler sans poser la courroie trapézoïdale.
2) Avec un tissu sur le capteur
Placer le tissu à coudre sur le capteur situé sur la plaque à tissu. Tourner progressivement la résistance variable de réglage de sensibilité depuis le point A pour augmenter la sensibilité jusqu'à ce que la diode-témoin verte (diode-témoin de stabilité) s'éteigne. Cette position est le point

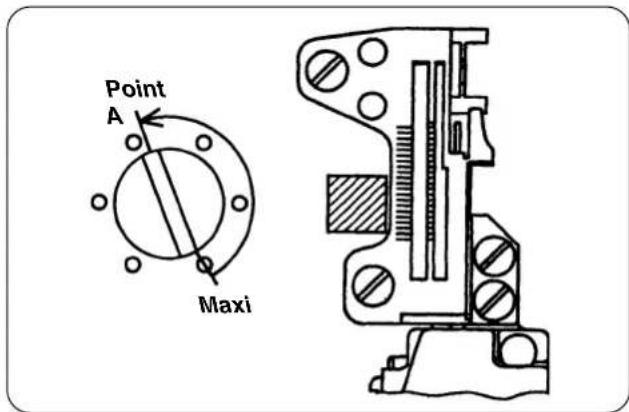

1) Régler la sensibilité du capteur de luminescence
avec la résistance variable de réglage de la sensibilité en procédant comme suit : Sans tissu : Les lumières verte et rouge s'allument. Avec tissu : La lumière verte s'allume et la lumière rouge s'éteint.
- L'obturateur de capteur est à l'état
comme sur la figure ci-contre.
2) Régler la sensibilité du capteur de luminescence
en fonction du tissu à coudre. Maxi [Procédure de réglage]
1) Sans tissu sur le capteur
Tourner progressivement la résistance variable de réglage de sensibilité depuis la position maximum pour diminuer la sensibilité jusqu'à ce que la diode- témoin verte (diode-témoin de stabilité) s'éteigne. Cette position est le point A. Tissu Point
3) Régler la résistance variable de réglage de
sensibilité au milieu des points A et B.
Vérifier les points suivants : Lorsqu'il n'y a pas de tissu sur le capteur : Les lumières verte et rouge s'allument. Lorsqu'il y a un tissu sur le capteur : La lumière verte s'allume et la lumière rouge s'éteint. Ceci termine le réglage de sensibilité du capteur d'extrémité du tissu. Résistance variable de sensibilité Capteur de luminescence Diode-témoin verte/rouge Point
Milieu Obturateur de capteur38 Vérifier les points suivants pour éviter des anomalies/dommages de la machine
Nettoyer la machine avant de la mettre en service pour la première fois.
Enlever toute poussière accumulée sur la machine pendant le transport et bien la lubrifier
S'assurer que la tension secteur a été correctement sélectionnée.
S'assurer que la fiche secteur est correctement branchée.
Ne jamais utiliser la machine avec une tension secteur différente de celle qui est spécifiée.
- Consulter les manuels d'utilisation standard des différents modèles de machine pour la lubrification, lapose de l'aiguille, le réglage de la pression du pied presseur, le retrait du pied presseur, le réglage de lalongueur des points, le réglage de l'entraînement différentiel, le réglage du couteau et de la largeur desurjet, le nettoyage de la tête de la machine et le remplacement du filtre et du tamis de pompe.Enfiler la tête de la machine comme sur lafigure. (Un schéma d'enfilage se trouveégalement au dos du couvercle du boucleur.)
AVERTISSEMENT :Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre lamachine hors tension avant toute intervention d'entretien.39 FRANÇAIS
2. Commande de la pédale
AVERTISSEMENT :Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, ne pas approcherles mains, cheveux ou vêtements des pièces rotatives et de la partie de pénétration de l'aiguille. Lorsqu’on place l’interrupteur d’alimentation sur marche, la machine tourne d’un demi-tour à un tour pour détecter le point mort haut. Ne pas approcher les mains, les cheveux ou les vêtements des pièces rotatives ou de la partie de pénétration de l’aiguille car on risquerait d’être blessé.
Lorsqu'on enfonce l'avant de la pédale--- La machine démarre. Lorsque la pédale est au neutre--- La machine s'arrête. Lorsqu'on enfonce l'arrière de la pédale--- Le pied presseur remonte.(Le pied presseur d’abaisse.) Lorsqu'on enfonce complètement l'arrière de lapédale--- Le pied presseur remonte et l'aiguilles'arrête en position haute.(N'utiliser qu'au début de la couture. Ne paseffectuer cette opération pendant la couture.) Lorsqu'on enfonce complètement l'arrière de la pédale
, l'opération d'insertion de chaînette de fil est exécutée. Si l'on a effectué l'opération
pendant la couture, le “relâchement de tension du fil au début de la couture” est à nouveau exécuté au début de la couture. Ne pas effectuer l'opération pendant la couture.
3. Couture avec insertion de chaînette de fil
(1) Confirmation de l'affichage du SC-921 (ou SC-510) S'assurer que “----” s'affiche à l'écran lorsque le SC est mis sous tension. Le cas contraire, revérifier le réglage du SC-921 (ou SC-510). SC-921SC-51040 (4) Fin de la couture 1) L'exécution de la chaînette de fil commence automatiquement lorsque l'extrémité du tissu quitte le capteur.Après avoir exécuté le nombre spécifié de points de couture de fil de chaînette, la machine à coudres’arrête et le pied presseur remonte.2) Pour le réglage de la vitesse de couture du fil de chaînette (automatique) et du nombre de points à la finde la couture, se reporter à “@ -4. Divers paramétrages de la couture d’insertion de fil de chaînette
et “@ -5. Procédure de modification des divers paramétrages ” dans le cas du SC-921 ou à “# -4. Divers paramétrages de la couture d’insertion de fil de chaînette ” et “# -5. Procédure de modifica- tion des divers paramétrages ” dans le cas du SC-510. (2) Mise en place du tissu et vérification du capteur d'extrémité du tissu
1) Enfoncer l’arrière de la pédale de départ pour
relever l’aiguille et le pied presseur.
2) Mettre le tissu en place en le poussant au maxi
mum sous le couteau supérieur. S'assurer alors que l'indication du capteur de lu minescence est : Avec tissu : Les lumières verte et rouge s'allument. Sans tissu : La lumière verte s'allume et la lumière rouge s'éteint.
- Le volet de capteur est à l’état “ouvert” comme surla figure ci-contre. Lorsqu’on relâche la pédale dedépart, le pied presseur s’abaisse.
3) Si l'indication du capteur de luminescence est
anormale, procéder au
-1. Remplacement de la vignette réfléchissante du capteur d'extrémité du tissu”
-6-(4). Réglage de la sensibilité du capteur de luminescence”
Vignette réfléchissantedu capteur d'extrémitédu tissuTissu (3) Démarrage Enfoncer l'avant de la pédale de départ. La machine démarre.1. Si le tissu n'atteint pas le capteur, la machine de démarre pas lorsqu'on enfonce la pédalede départ. Il est donc impératif de placer le tissu sur la position spécifiée.2. Pour relever le pied presseur pendant la couture, enfoncer l'arrière de la pédale.(Ne pas enfoncer complètement l'arrière de la pédale.)Résistance variablede sensibilitéCapteur de lu-minescenceIndicationLa machine ne s'arrête pas même si l'on relâche la pédale de départ pendant l'exécutionautomatique de la chaînette de fil.En cas d’urgence, couper l’alimentation.Obturateurde capteurObturateur decapteur41 FRANÇAIS (5) Comment couper la chaînette de fil (1) Points Les blocs-tension utilisés pour le réglage des points sont ceux du niveau inférieur. Les blocs-tension du niveau supérieur servent pour l'exécution de la chaînette de fil. Niveau supérieur : Pour l'exécution de la chaînette de fil Niveau inférieur: Pour les points Régler les blocs-tension de façon que les points désirés puissent être obtenus. 1 Tirer légèrement la chaînette de fil produite à la fin de la couture loin de soi (jusqu'au point où elle sort du loquet de plaque à aiguille). 2 Guider la chaînette de fil de façon qu'elle ne se prenne pas dans la griffe d'entraînement. 3 Placer la chaînette de fil sous la plaque de pression de chaînette de fil.
- Tirer la chaînette de fil vers soi et la placer de manière qu'elle soit tendue. 4 Lorsqu'on pousse la chaînette de fil vers la droite alors qu'elle se trouve dans la rainure de la plaque à aiguille, elle est coupée par le couteau fixe.
4. Réglage de la couture
Effectuer le réglage de façon que le fil de boucleur etle fil d'aiguille s'entrelacent sur la même longueur. (Chaînette de fil retrouvant sa longueur initialelorsqu'on la tire, puis on la relâche.)Serrer le fil qui dépasse.Dans ce type of chaînette de fil, il se peut que le fild'aiguille soit cousu avec la chaînette de fil, ce quientraîne une insertion incorrecte de la chaînette defil.
× Mauvais Satisfaisant

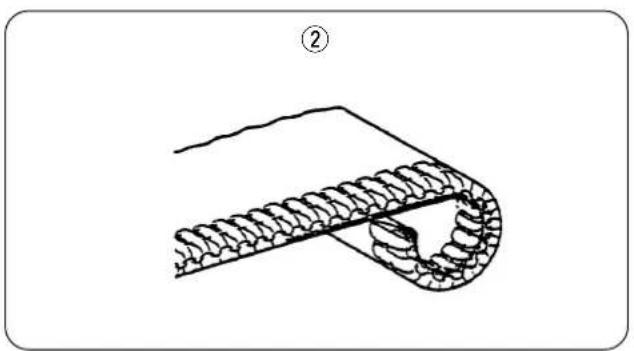

(2) Chaînette de fil La condition optimale pour la chaînette de fil est la “chaînette douce”. Régler le fil à l'aide des blocs-tension du niveau supérieur.42
5. Réglage du dispositif d'insertion de chaînette de fil

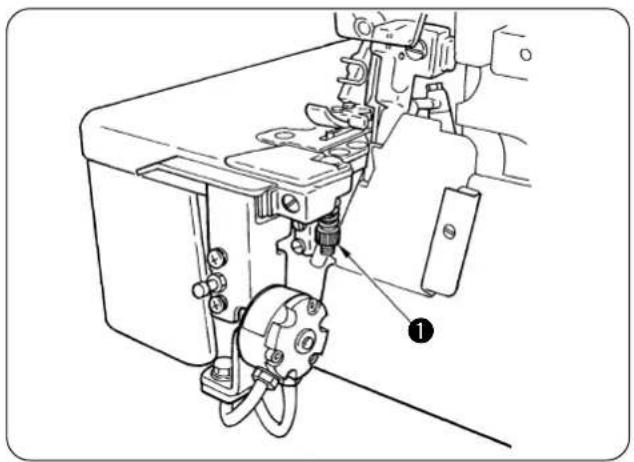

(1) Réglage de la pression du ressort de presseur de chaînette de fil Effectuer ce réglage avec la vis de réglage de pression de chaînette de fil 1. 1 Régler la pression du ressort de façon que l'extrémité du tissu au début de la couture soit légèrement roulée vers le bas comme sur la figure 1. 2 Diminuer la pression du ressort si l'extrémité du tissu au début de la couture est excessivement roulée vers le bas. 3 Augmenter la pression du ressort, si la chaînette de fil au début de la couture ne pénètre pas dans les points et dépasse vers l'extérieur.43 FRANÇAIS
6. Passage entre l'insertion de chaînette de fil et la précouture (obturateur
du capteur) En ouvrant/fermant l'obturateur du capteur d'extrémité du tissu, on peut utiliser la machine soit pour l'insertion de chaînette de fil soit pour la précouture. L'ouverture/fermeture de l'obturateur est du type rotatif.
2) Obturateur “fermé”
La machine peut être utilisée pour la précouture. (La machine démarre qu'il y ait un tissu ou non sur le capteur.)
1) Obturateur “ouvert”
La machine peut être utilisée pour l'insertion de chaînette de fil. (Lorsqu'il n'y a pas de tissu sur le capteur, la ma chine ne démarre pas lorsqu'on enfonce l'avant de la pédale de départ.) Obturateur decapteurObturateur decapteur Lorsque le volet du capteur d’extrémité du tissu (point coulé) est fermé, la fonction de libération du fil au début de la couture et la fonction de départ en douceur sont activées lorsqu’on coud pour la première fois après la mise sous tension ou après avoir enfoncé complètement la pédale de départ. Il est possible de désactiver ces fonctions en spécifiant “0” pour le nombre de points de la fonction de libération de tension du fil au début de la couture et pour le nombre de points de la fonction de départ en douceur.44
1. Remplacement de la vignette réfléchissante du capteur d'extrémité
Vis de fixation Plaque de pressionde chaînette de filCouteau fixe 0 à 1 mmLe couteau fixene doit pasdépasser de laface d'extrémité.AVERTISSEMENT :Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre lamachine hors tension avant toute intervention d'entretien. La vignette réfléchissante est en contact constant avec les articles cousus. Sa surface s'use donc avec le temps et sa capacité de réflexion diminue. Remplacer la vignette lorsqu'elle est usée. Si la vignette a perdu sa capacité de réflexion, la machine pourra démarrer alors qu'il n'y a pas de tissu au début de la couture ou l'on n'obtiendra pas une “chaînette douce”. La fonction d'insertion de chaînette de fil sera alors inopérante. Si l'on ne peut restaurer la capacité de réflexion de la vignette en réglant le capteur, retirer la vignette usagée et en coller une nouvelle sur la plaque à tissu.
1) Décoller la vignette réfléchissante de la plaque à tissu.
2) Dégraisser la surface de la plaque à tissu sur laquelle la vignette a été collée et y poser une nouvelle
vignette. Après avoir remplacé la vignette réfléchissante, régler la sensibilité du capteur.Pour la procédure de réglage de la sensibilité du capteur, voir “ -6-(4). Réglage de lasensibilité du capteur de luminescence”.Poser le couteau fixe de façon qu'il vienne en contact avec la face inférieure. Si le presseurde chaînette de fil remonte, la chaînette de fil ne sera pas bien maintenue. Remplacer le couteau fixe lorsque la capacité de coupe de chaînette de fil par le couteau fixe s'est dégradée. Lors du remplacement du couteau fixe, procéder avec les plus grandes précautions afin de ne pas se couper.
1) Relever et tourner la plaque de pression de chaînette de fil 1 afin que le couteau fixe soit visible.
2) Desserrer les vis de fixation 2 et remplacer le couteau fixe.
AVERTISSEMENT :Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre lamachine hors tension avant toute intervention d'entretien.
2. Remplacement du couteau fixe
Plaque de pression dechaînette de filCouteau fixe45 FRANÇAIS Positionner la butée B 3 de façon que l'extrémité supérieure du loquet intermédiaire soit en retrait de 0 à 1 mm dans la plaque à aiguille. Après ce réglage, fixer la butée B 3 avec l'écrou 4. (Cette opération sera facilitée si l'on règle la butée B 3 de façon que l'extrémité supérieure du loquet intermédiaire soit en affleurement avec la plaque à aiguille, puis si l'on desserre la butée B de 1/2 à 3/4 de tour.) (1) Réglage de la distance de dépassement du loquet intermédiaire Positionner la butée A 1 de façon que le loquet intermédiaire dépasse de 6 à 7 mm de la plaque à aiguille. Fixer alors la butée A avec les vis de fixation 2 en veillant à ce qu'elle soit bien en contact avec la plaque. (Cette opération sera facilitée si l'on règle la distance de dépassement entre 6 et 7 mm avec la butée B 3, puis on met la butée A 1 en contact avec la plaque.) Un dépassement excessif du loquet intermédiaire peut être à l'origine d'une cassure de l'aiguille. Faire attention. (2) Réglage de la position de retrait du loquet intermédiaire Un retrait excessif du loquet intermédiaire affecte le mouvement. Faire attention. Pousser légèrement le couvercle 6 dans le sens de la flèche, le mettre en contact avec la plaque de guidage de chaînette de fil 5 et le fixer avec les vis 7. Partie de pénétration de l'aiguille0 à 1 mm (3) Pose du couvercle
3. Réglage du loquet intermédiaire
AVERTISSEMENT :Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, mettre lamachine hors tension avant toute intervention d'entretien.Butée B (pour vers l'arrière)Partie de pénétrationde l'aiguillePlaque de guidagede chaînette de fil Vis de fixation de butée A
Couvercle Bras de commandedu loquetintermédiaire
Butée A(pour déplacementavant)6 à 7 mm46
Si la chaînette n'est pas parfaitement insérée
1 Etablissement des conditions pour une chaînette douce p.41 2 Augmentation de la pression du ressort de presseur de chaînette de fil p.42 3 Augmentation du nombre de points exécutés avec la tension relâchée au début de la couturep.8 , 12 4 Diminuer la vitesse de couture à départ en douceur. p.8 , 10 5 Augmentation du nombre de points de départ en douceur p.8 , 10
Si la tension du fil d'aiguille est relâchée au début de la couture 1 Diminution du nombre de points exécuté avec la tension relâchée p.8 , 12 2 Diminuer la vitesse de couture à départ en douceur. p.8 , 103 Augmentation du nombre de points de départ en douceur p.8 , 10 Autres points à vérifier
1 La machine est-elle en mode d'insertion de chaînette de fil ? p.8 à 12 2 Le départ en douceur est-il activé ? p.8 à 12 3 La plaque de pression de chaînette de fil remonte-t-elle ? p.44 4 La plaque de tension du fil fonctionne-t-elle normalement sans frottement ? p.26 , 32 5 Le tissu est-il poussé au maximum sous le couteau supérieur ? p.35 Points correspondant au problème Page de réf.
L'insertion de chaînette de fil s'effectue parfaitement au début de la couture avec unrelâchement de tension du fil sur un ou deux points.
1. En cas d'utilisation du SC-92147
Si la chaînette n'est pas parfaitement insérée
1 Etablissement des conditions pour une chaînette douce p.41 2 Augmentation de la pression du ressort de presseur de chaînette de fil p.42 Augmentation du nombre de points exécutés avec la tension relâchée au début de la couture p19 , 23 4 Diminuer la vitesse de couture à départ en douceur. p.19 , 21 5 Augmentation du nombre de points de départ en douceur p.19 , 21
Si la tension du fil d'aiguille est relâchée au début de la couture 1 Diminution du nombre de points exécuté avec la tension relâchée p19 , 23 2 Diminuer la vitesse de couture à départ en douceur. p.19 , 21 3 Augmentation du nombre de points de départ en douceur p.19 , 21 Autres points à vérifier
1 La machine est-elle en mode d'insertion de chaînette de fil ? p.19 à 23 2 Le départ en douceur est-il activé ? p.19 à 23 3 La plaque de pression de chaînette de fil remonte-t-elle ? p.44 4 La plaque de tension du fil fonctionne-t-elle normalement sans frottement ? p.26 , 32 5 Le tissu est-il poussé au maximum sous le couteau supérieur ? p.35 Points correspondant au problème Page de réf.L'insertion de chaînette de fil s'effectue parfaitement au début de la couture avec unrelâchement de tension du fil sur un ou deux points.
2. En cas d'utilisation du SC-51048ESPAÑOL
ESPAÑOL Este Manual de Instrucciones es para LB-6. Léalo con detención para comprender el contenido de las instrucciones que sedan bajo el titulo de “INSTRUCCIONES DE SEGURIDAD IMPORTANTES” en el Manual de Instrucciones para la Serie MO-6000
Les spécifi cations données dans le présent Manuel d’utilisation sont sujettes à modifi cation sans préavis. Sírvase ponerse en contacto con nuestros distribuidores o agentes en su área siempre que necesite algu- na información más detallada.
- Tous droits réservés partout dans le monde.
