KULLANIM KILAVUZU PS700 JUKI

为了安全地使用，请您在使用之前一定阅读本使用说明书。另外，请您注意保管本使用说明书，以便随时查阅。 NOT: Güvenlik talimatını dikkatle okuyun ve makineyi kullanmadan önce tümüyle öğrenin. Gelecekte de yararlanmak için, bu kullanma kılavuzunu muhafaza edin.日本語

Bu Kullanma Kılavuzu, LB-6 için hazırlanmıştır. Cihaz MO-6000 serisine takılacağı zaman, makineyi hizmete almadan önce MO-6000 Kullanma Kılavuzunda yer alan “ÖNEMLİ GÜVENLİK TALİMATI" bölümünü dikkatle okuyun ve orada verilen talimatı eksiksiz öğrenin. Ayrıca, bu aleti monte ederken ve kurulumunu yaparken, bu Kullanım Kılavuzunun yanı sıra Parça Föylerine ve SC-921 (ya da SC-510) Kullanım Kılavuzuna da bakın.

2. İplik kıstırma işlev parametrelerinin ayarlanması. ............................................................... 4

3. Otomatik ayak kaldırma işlevinin düzenlenmesi ................................................................. 7

4. İplik kıstırma işlev parametrelerinin yapılabilir ayarları ...................................................... 8

5. Farklı ayarların değiştirme yöntemi .................................................................................... 10

2. İplik kıstırma işlev parametrelerinin ayarlanması. ............................................................. 16

3. Otomatik ayak kaldırma işlevinin düzenlenmesi ............................................................... 18

4. İplik kıstırma işlev parametrelerinin yapılabilir ayarları .................................................... 19

5. Farklı ayarların değiştirme yöntemi .................................................................................... 21

1. İplik tansiyonu genel grubunun takılması (iplik bırakma ünitesi) ................................... 26

2. Baskı ayağı kaldırma ünitesinin takılması ......................................................................... 27

5. İplik kıstırma işlev parametrelerinin ayarlanması. ............................................................. 42

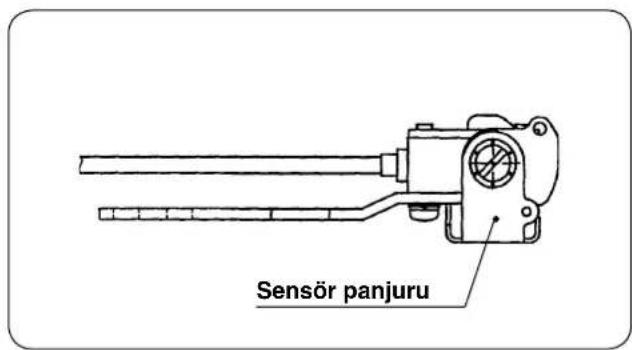

6. Kıstırma ile iplik çekmenin ve düz dikişin değiştirilmesi (Sensör panjuru) .................... 43

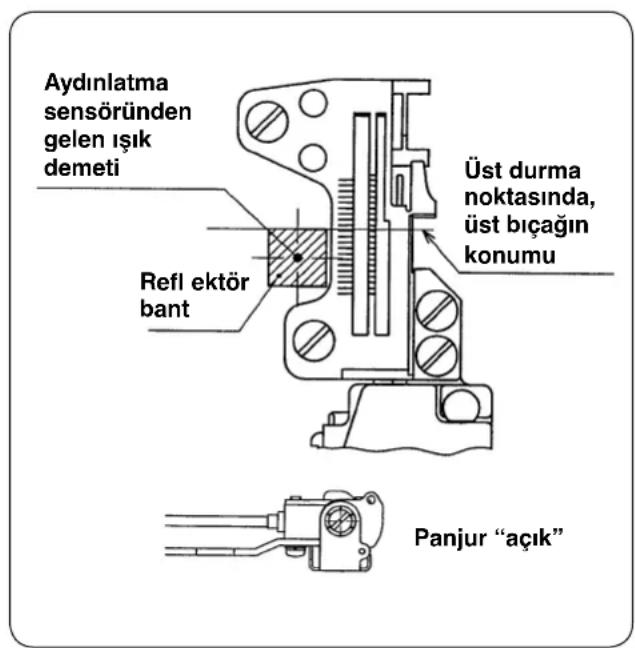

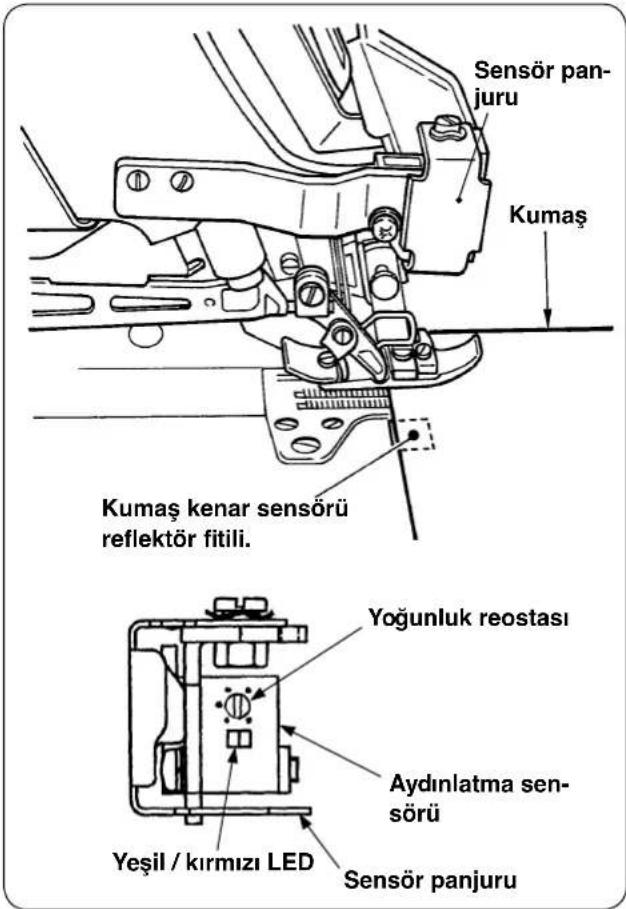

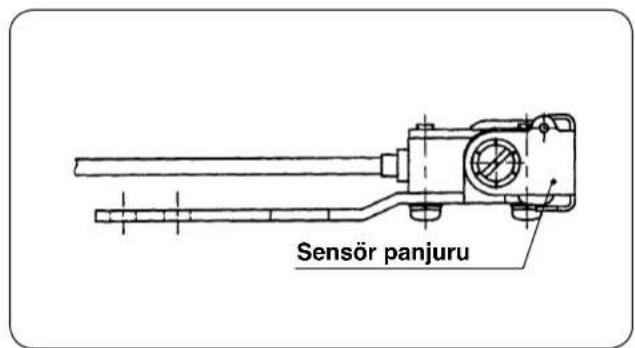

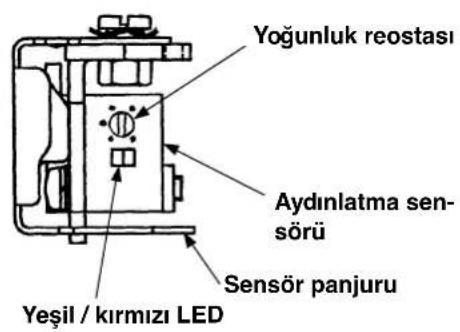

1. Kumaş kenar sensörü reﬂ ektör etiketinin değiştirilmesi .................................................. 44

. KONTROL ÜNİTESİNİN AYARLANMASI (SC-921) Bu Kullanma Kılavuzunda, sadece LB-6 ile ilgili işlevler anlatılmıştır. Diğer işlevlerle ve ayarlarla ilgili ayrıntılı bilgiler için; SC-921 Kullanma Kılavuzuna bakın. (1) Makine kafası tipinin seçilmesi Makine kafa tipini MO.1 veya MO.2 olarak seçin. MO.1 ve MO.2 arasındaki tek fark dikiş hızı ayarıdır. Kullandığınız dikiş makinesinin maksimum dikiş hızı- nı aşmamaya dikkat edin.

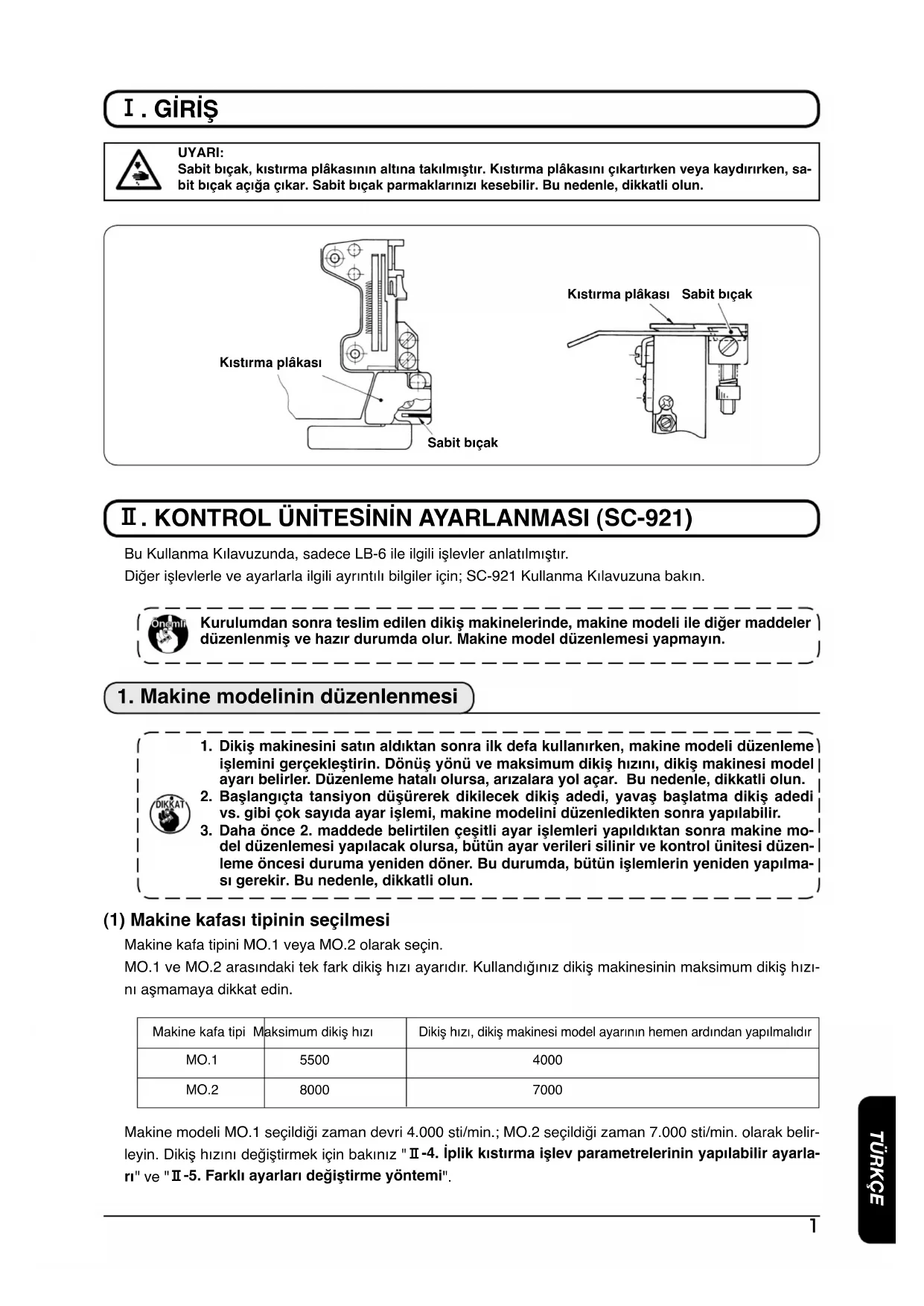

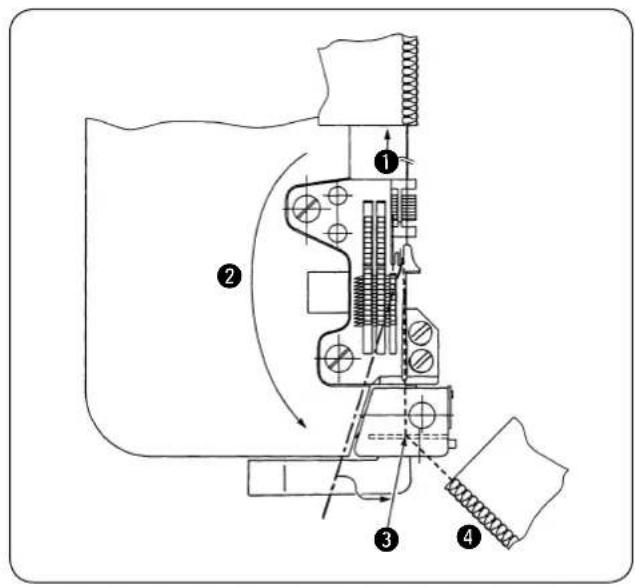

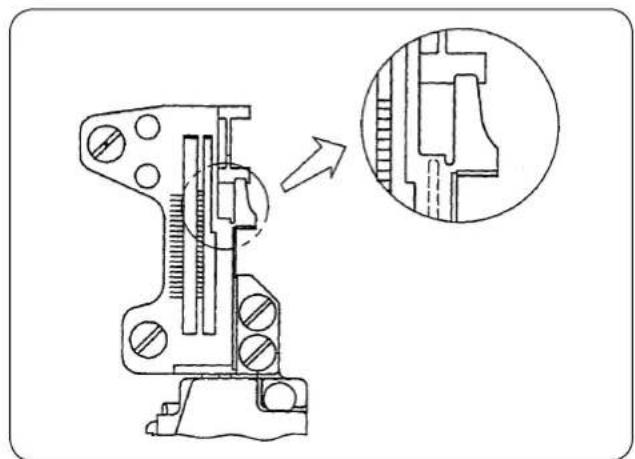

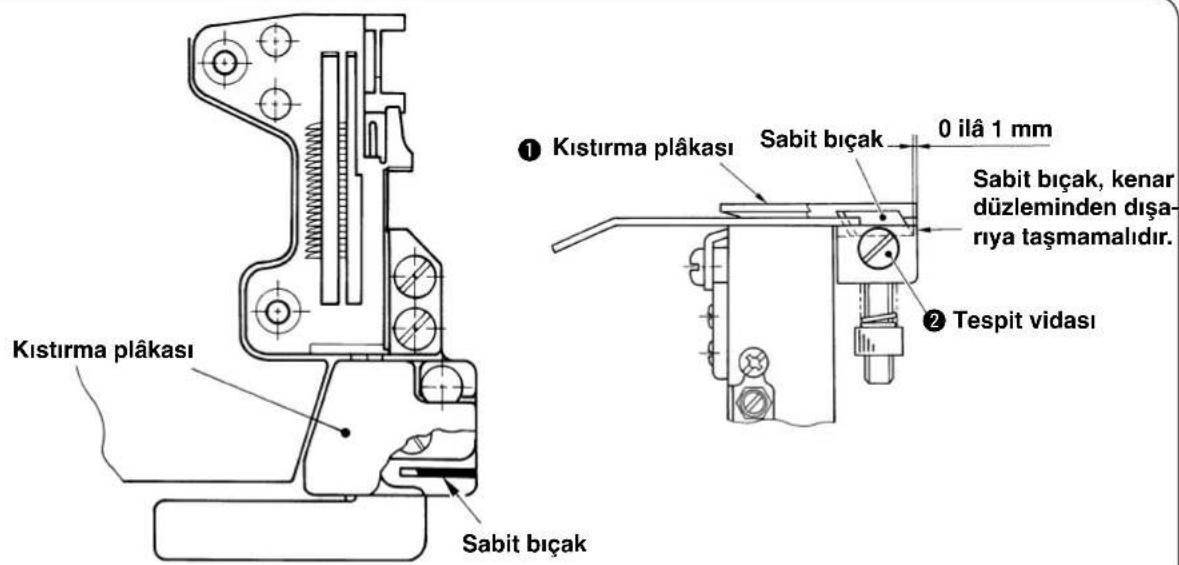

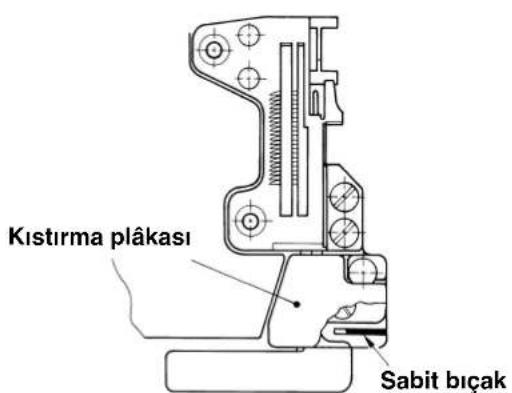

. GİRİŞ UYARI: Sabit bıçak, kıstırma plâkasının altına takılmıştır. Kıstırma plâkasını çıkartırken veya kaydırırken, sa- bit bıçak açığa çıkar. Sabit bıçak parmaklarınızı kesebilir. Bu nedenle, dikkatli olun. Kıstırma plâkası Sabit bıçak Makine modeli MO.1 seçildiği zaman devri 4.000 sti/min.; MO.2 seçildiği zaman 7.000 sti/min. olarak belir- leyin. Dikiş hızını değiştirmek için bakınız "

-4. İplik kıstırma işlev parametrelerinin yapılabilir ayarla-

-5. Farklı ayarları değiştirme yöntemi

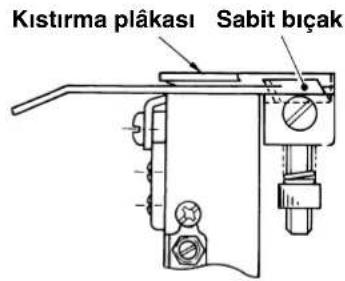

Kıstırma plâkası Sabit bıçak Kurulumdan sonra teslim edilen dikiş makinelerinde, makine modeli ile diğer maddeler düzenlenmiş ve hazır durumda olur. Makine model düzenlemesi yapmayın.

1. Makine modelinin düzenlenmesi

1. Dikiş makinesini satın aldıktan sonra ilk defa kullanırken, makine modeli düzenleme

işlemini gerçekleştirin. Dönüş yönü ve maksimum dikiş hızını, dikiş makinesi model ayarı belirler. Düzenleme hatalı olursa, arızalara yol açar. Bu nedenle, dikkatli olun.

2. Başlangıçta tansiyon düşürerek dikilecek dikiş adedi, yavaş başlatma dikiş adedi

vs. gibi çok sayıda ayar işlemi, makine modelini düzenledikten sonra yapılabilir.

3. Daha önce 2. maddede belirtilen çeşitli ayar işlemleri yapıldıktan sonra makine mo-

del düzenlemesi yapılacak olursa, bütün ayar verileri silinir ve kontrol ünitesi düzen- leme öncesi duruma yeniden döner. Bu durumda, bütün işlemlerin yeniden yapılma- sı gerekir. Bu nedenle, dikkatli olun. Makine kafa tipi Maksimum dikiş hızı Dikiş hızı, dikiş makinesi model ayarının hemen ardından yapılmalıdır MO.1 5500 4000 MO.2 8000 70002 Fonksiyon ayar modu [Kullanıcı moduna geçiş]

basarak, ünitenin elektriğini AÇIN.

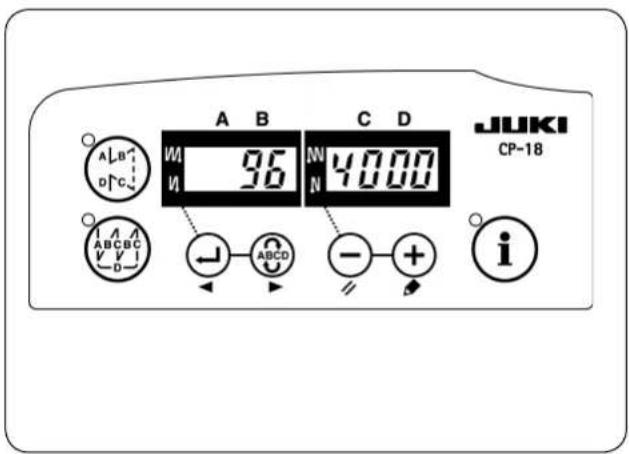

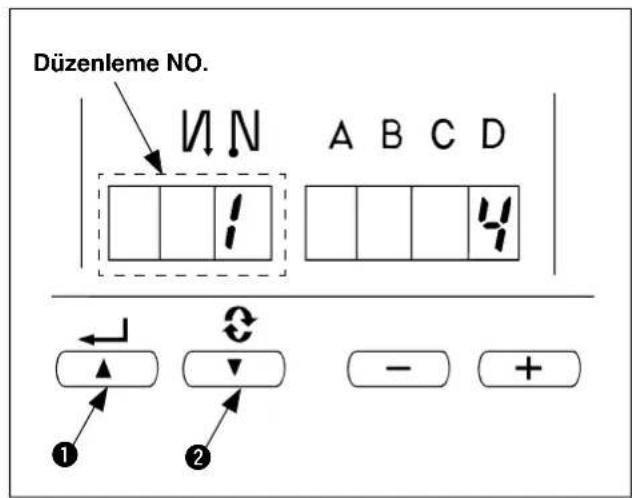

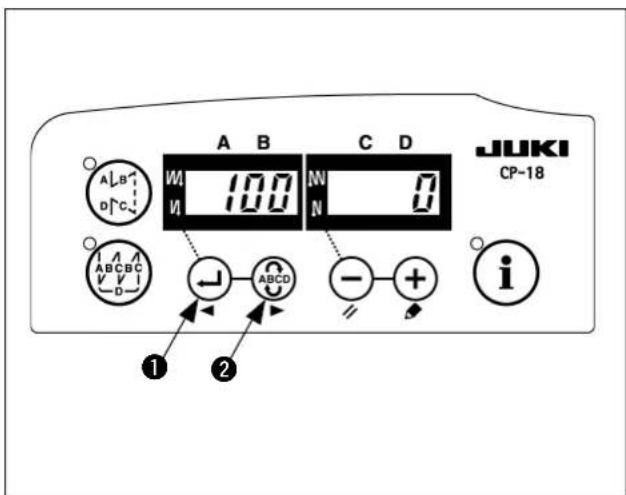

3) Ekran görünümü şekildeki gibidir. (Gösterge de-

ğişmezse; 1. ve 2. basamakları yeniden uygula- yın.)

Diğer öğeleri önceden ayarladıysanız, girmiş olduğunuz son numara ve veri ekranda görülür.

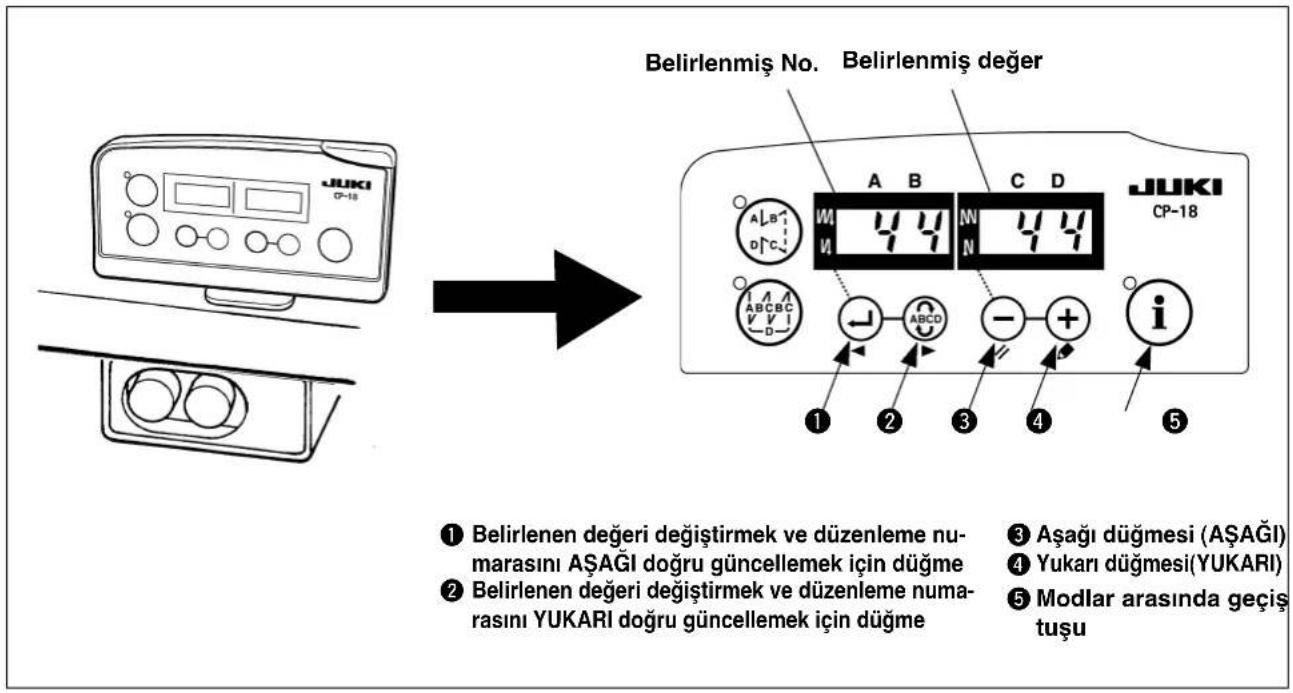

Belirlenen değeri değiştirmek ve düzenleme nu- marasını AŞAĞI doğru güncellemek için düğme

Belirlenen değeri değiştirmek ve düzenleme numa- rasını YUKARI doğru güncellemek için düğme Belirlenmiş değerBelirlenmiş No.

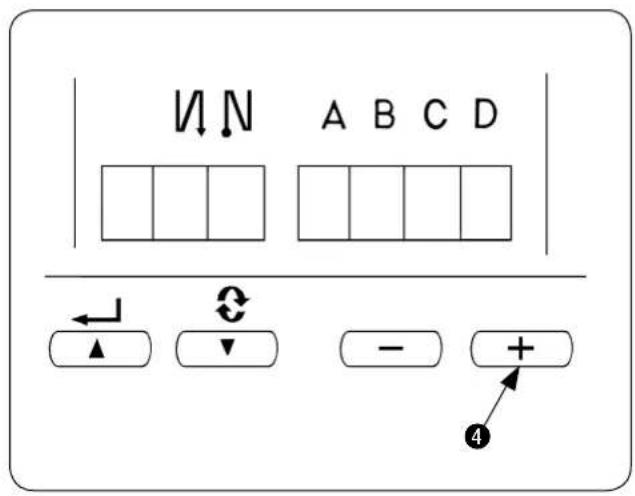

Aşağı düğmesi (AŞAĞI)

Yukarı düğmesi(YUKARI) Modlar arasında geçiş tuşu (2) Makine kafa tipi seçme yöntemi Aşağıda açıklanan yöntemler dışında bir yola başvurarak şalter işlemlerini yapmayın. Şalte- ri kapattığınız zaman, en az bir saniye veya daha uzun süre geçtikten sonra AÇMAYA dikkat edin. Şalter KAPATILDIĞI anda hemen yeniden AÇILIRSA, dikiş makinesi normal çalışmayabi- lir. Bu süre sonunda şalteri tekrar AÇIN.

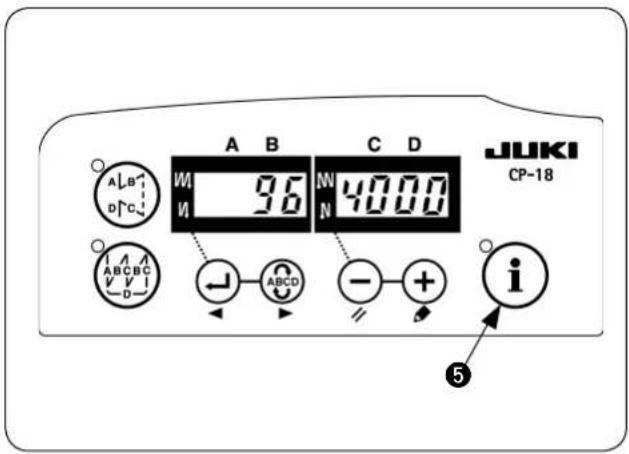

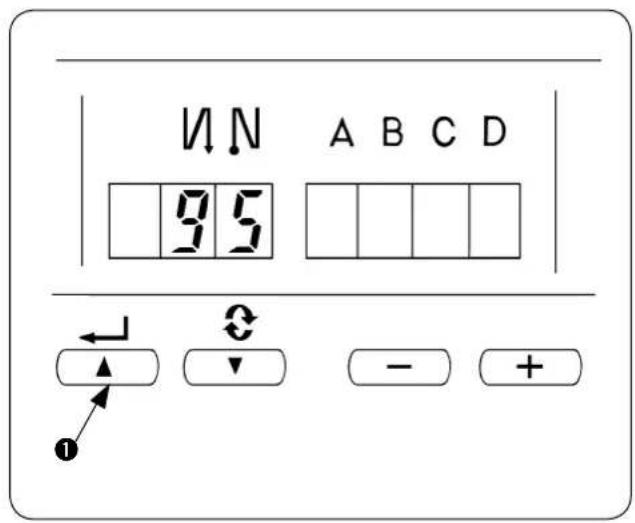

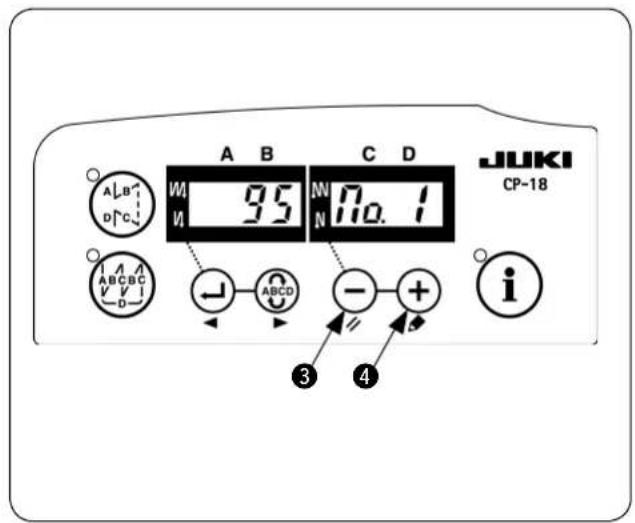

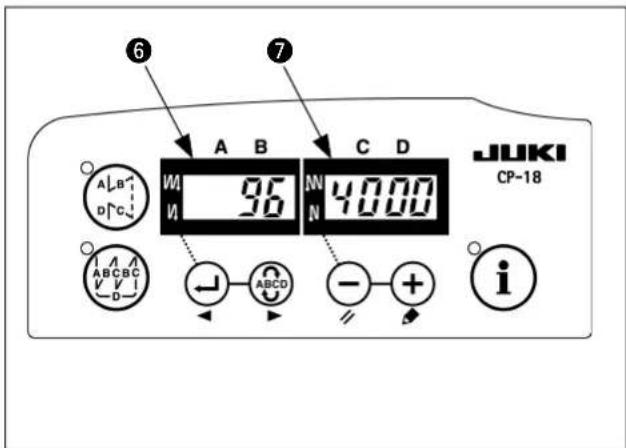

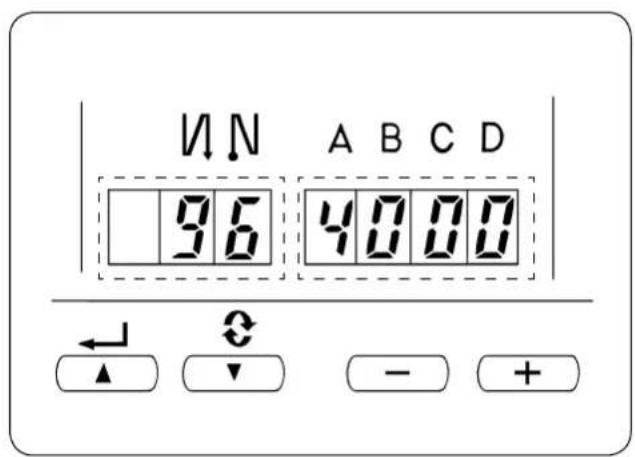

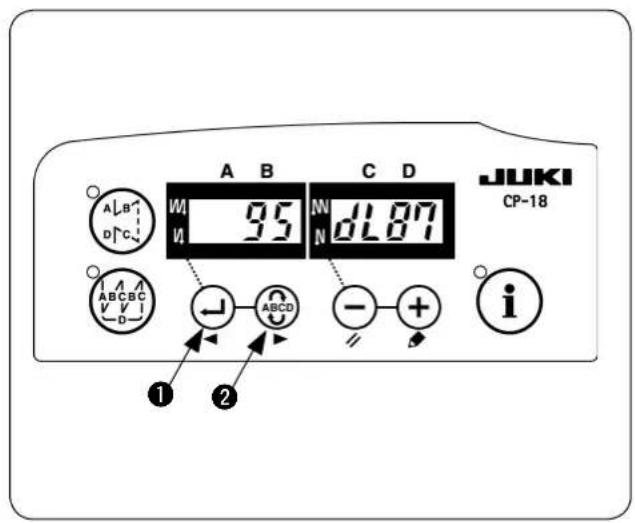

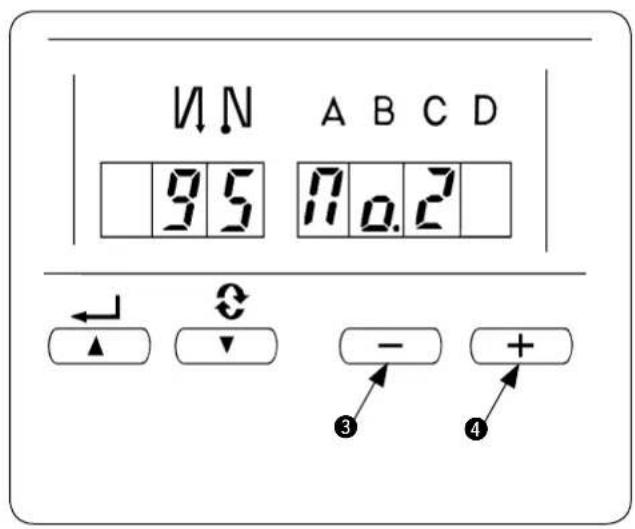

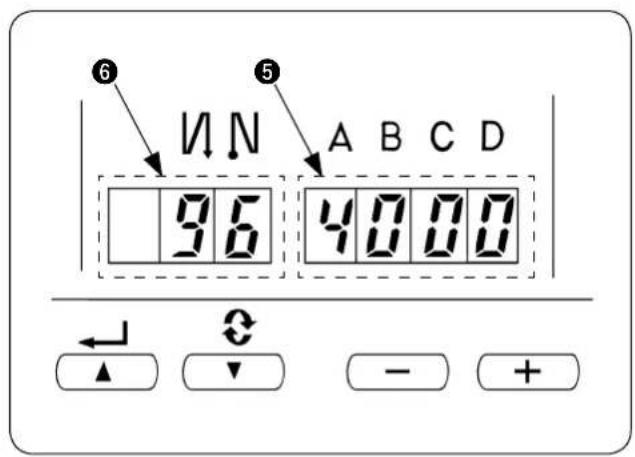

4) Şekilde görülen ekranı (95 numara) izlemek isti-

) basarak makine kafası tipi seçilebilir. MO.1 ve MO.2 arasındaki tek fark, maksimum dikiş hızının ayar aralığıdır.

6) Makine kafası tipini seçtikten sonra, düğme-

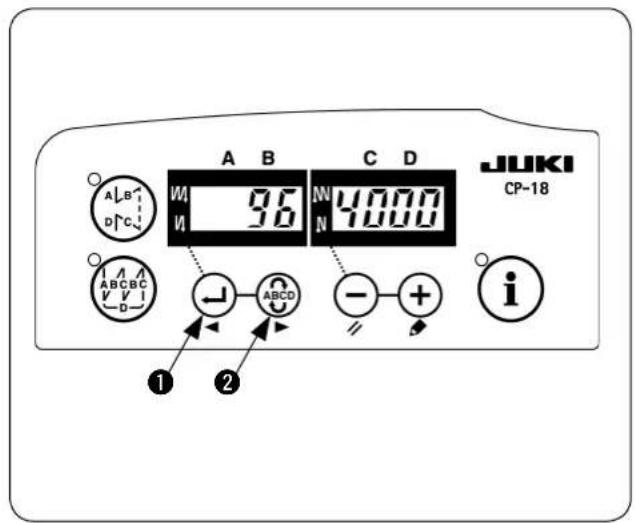

) basınca 96 ya da 94 numaralı adıma geçilir ve ekran görünümünde otomatik olarak makine kafası tipine denk düşen ayar içeriğine geçilir. Makine kafa tipi değiştirilirken, daha önce belirlenen değerler standart ayar değerlerine döner. Şalteri KAPATIN. Kayıt işlemi gerçekleştirilmeden önce makinenin şalteri kapatıldığı takdirde, düzenleme değiştirilmeden kalır. Bu nedenle, dikkatli olun.

Fonksiyon ayar modunun değiştirilmesi [Servis moduna geçiş]

basarak, ünitenin elektriğini AÇIN.

3) Ekran açılır. Üç saniye daha

4) İkinci sesli uyarıdan sonra, servis moduna geçiş

işlemi tamamlanır. Ekran, çizimde gösterilen verileri belirtir. (Kullanıcı modunda olanın aynısıdır) Diğer öğeleri önceden ayarladıysanız, girmiş olduğunuz son numara ve veri ekranda görülür.

5) İplik kıstırma işlev parametrelerini çağırın.

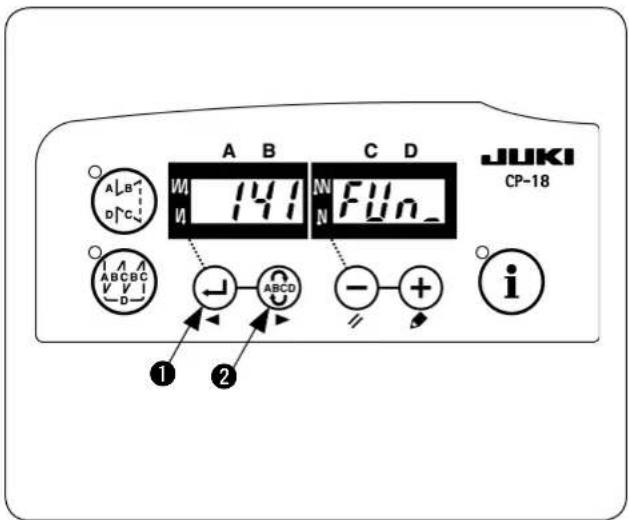

Şekilde görülen ekranı (141 numara) izlemek istiyorsanız düğmesine

2. İplik kıstırma işlev parametrelerinin ayarlanması.

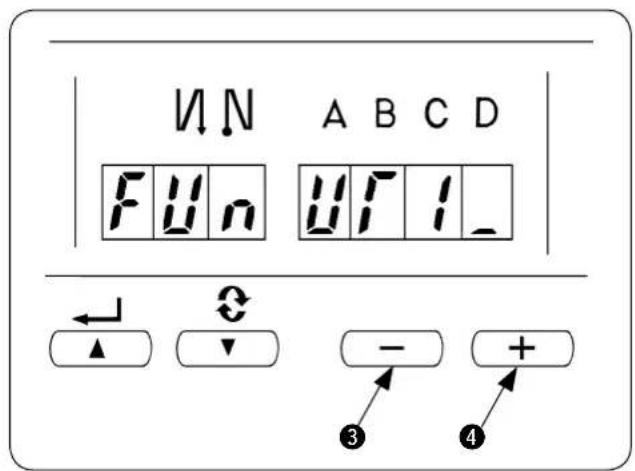

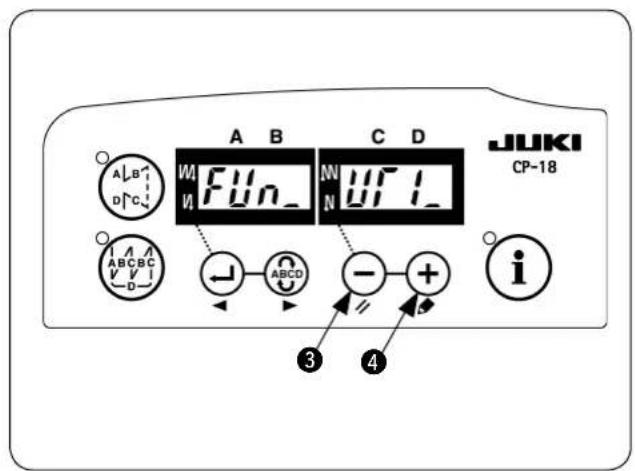

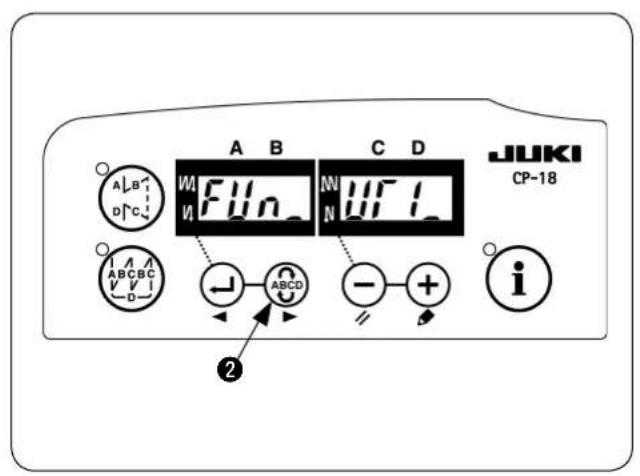

6) Yardımcı cihaz 1'i çağırmak için düğmesine

(FUn_ UT1_ verileri gösterilir)

basın. (Çizim, düğmeye

basıldıktan sonraki du- rumu gösterir.)

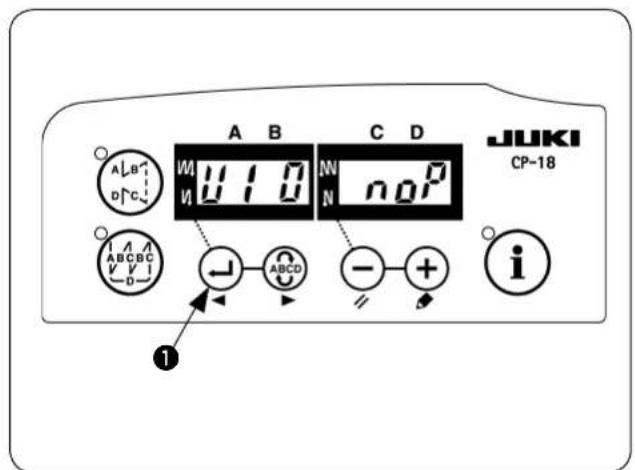

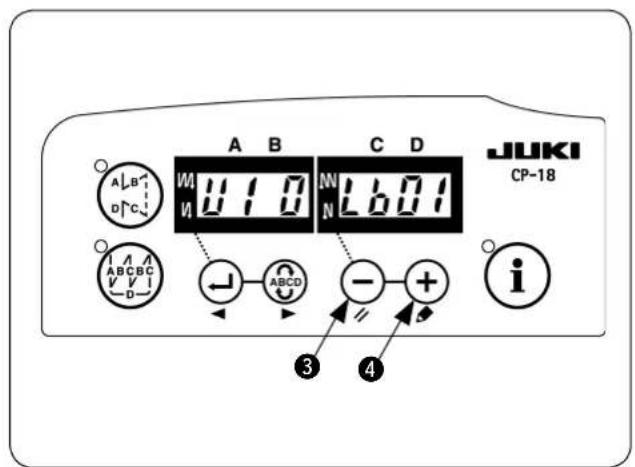

8) Ekranda "U1 0" varken, LB işlevini çağırmak

basın. (U1 0 Lb 01 ekranda gösterilir)

9) "U1 1" işlevini çağırmak için

basın. Bu durumda, dikiş başlangıcında iplik gergin değilken dikilecek ilmek sayısı belirlene- bilir. Ayarı değiştirmek için düğmesine

basın. Ayarı değiştirmeniz gerekmiyorsa 10) adıma geçin.

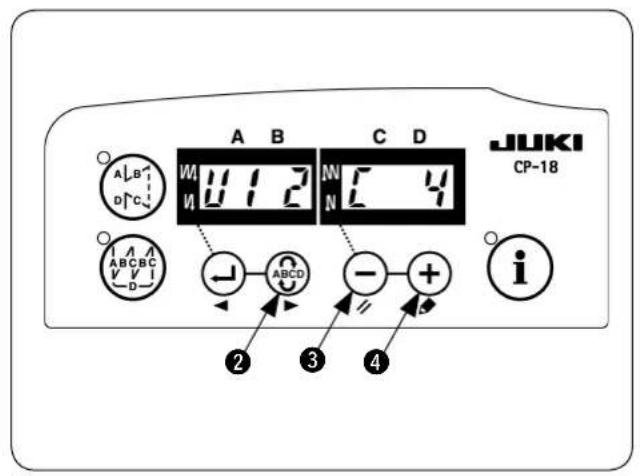

10) "U1 2" işlevini çağırmak için düğmesine

basın. Malzeme sensörünün dikiş sonunda mal- zeme kenarını algıladığı noktadan, ipliğin artık gergin olmadığı noktaya kadar dikilecek olan ilmek sayısı. Ayarı değiştirmek için düğme- sine

basın. Ayarı değiştirmeniz gerekmiyorsa 11) adıma geçin.

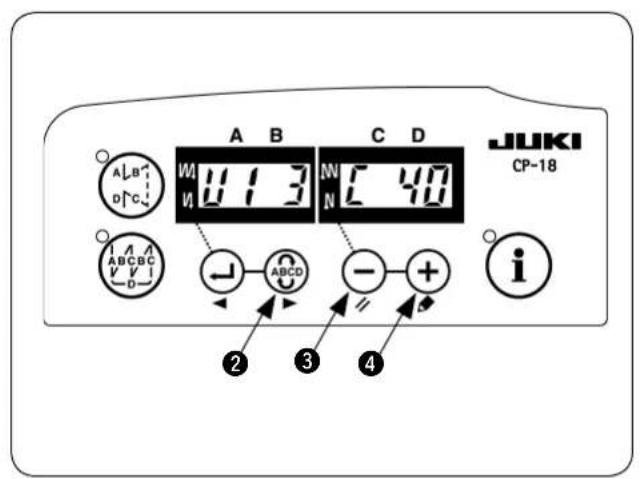

11) "U1 3" işlevini çağırmak için

basın. Gevşek zincir ilmek sayısı ayarlanabilir. Ayarı değiştirmek için düğmesine

basın. Ayarı değiştirmeniz gerek- miyorsa 12) adıma geçin.

12) "FUn_ UT1_" ekranını tekrar çağırmak için

basın. Ardından güç şalterini ka- patın. LB işlevinin ayarları artık onaylanır. "U1 1" ile "U1 3" arasındaki ayarları değiştirmeniz gerekmese bile 9) ve 12) adımlarını atlamayın. Bu adımları atlar- sanız, LB işlevinin ayarları onaylanmaz.

basarak, ünitenin elektriğini AÇIN.

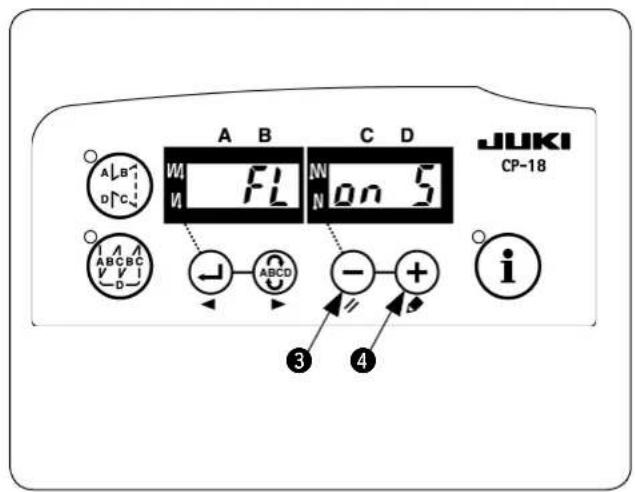

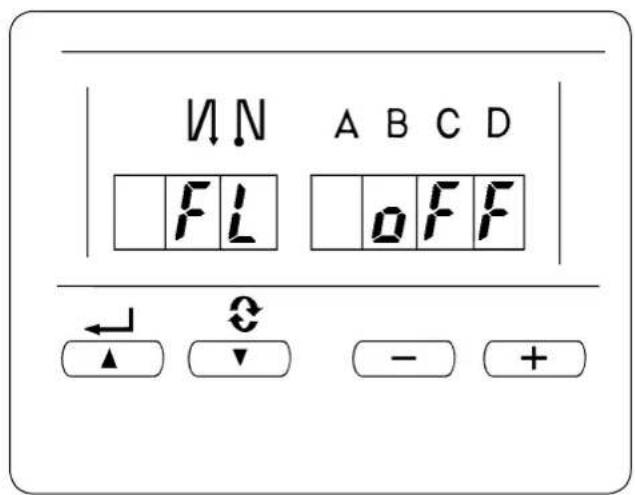

3) Ekranda "FL on" görülür. Ekranda "FL oFF" gö-

rüldüğü zaman 1) ve 2) adımlarını tekrar uygu- layın.

yardımıyla, ekranda "FL on S" ve "FL on A" arasında geçiş yapılabilir. "FL on A" yı seçin.

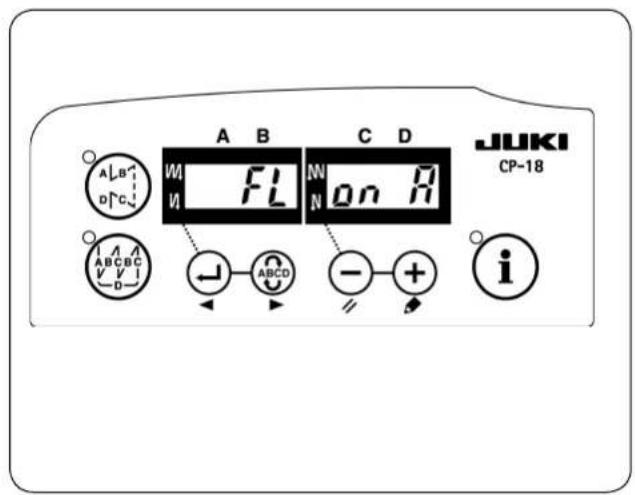

5) Ekranda “FL on A” verisi gösterildiği zaman,

otomatik ayak kaldırma işlevi etkin hale gelir. Bu durumda şalteri KAPATIN.

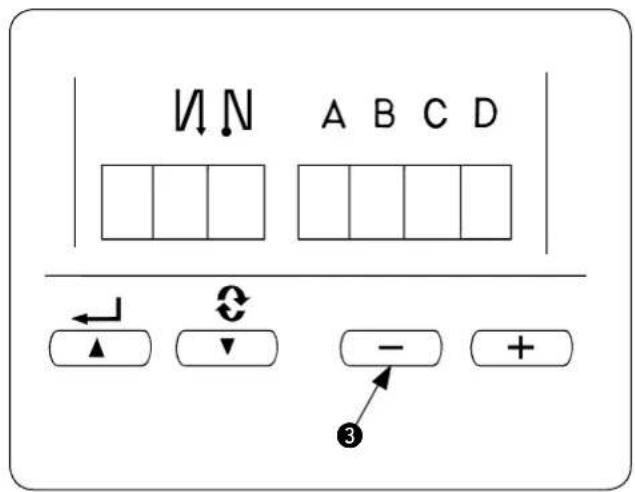

3. Otomatik ayak kaldırma işlevinin düzenlenmesi

4. İplik kıstırma işlev parametrelerinin yapılabilir ayarları

Standart önemli işlevlerle ilgili değer düzenlemeleri, 1. basamaktan 3. basamağa kadar olan uygulama- larla yapılır. Ancak değerler, dikiş koşullarına bağlı olarak değiştirilebilir. Değişiklik, “kullanıcı modunda” veya “normal modda” gerçekleştirilebilir. Kıstırma işlem parametresinin tipik düzenleme işlevleri, aşağıda verilen listede gösterilmiştir.

U1 1 U1 2 U1 3 No. 96 azami değeri No. 96 azami değeri

bakın. İplik kıstırma uzunluğu ayar- lanmıştır.

Diğer ayarlar için, SC-921 Kullanma Kılavuzu ve SC-921 Mühendislik Kılavuzuna bakın.

Düzenleme maddesi Standart değer Düzenleme kademesi Değiştirme modu Program No. Hatırlatmalar Maksimum dikiş hızı [sti/min] MO.1 MO.2 Yavaş başlatmada dikiş adedi [dikiş]: Yumuşak çalışma baş- langıcı için dikiş hızı [sti/min] MO.1 MO.2 Dikiş sonunda gev- şek zincir dikiş hızı [sti/min] MO.1 MO.2 Dikiş başlangıcında tansiyon düşürülmüş dikiş adedi [dikiş] Dikiş sonunda iplik tansiyonu düşürmek için kumaş kenarı al- gılama sensöründen gelen dikiş adedi sinyali.[dikiş] İplik kıstırma dikiş adedi [dikiş]9

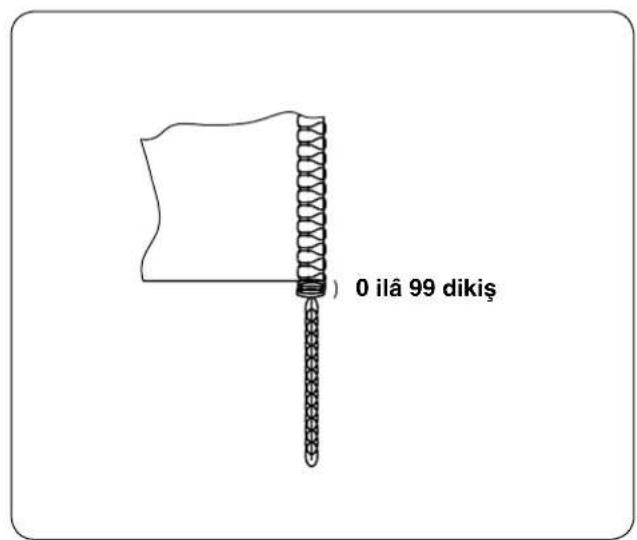

2) Sonda tansiyon düşürülmüş olarak dikilecek di-

kiş adedi. Dikiş sonunda, kumaş kenarı algılama sensörün- den kumaş sonu sinyali geldikten sonra iplik tan- siyonu düşürülmüş olarak dikilen dikiş adedidir. Kumaş sonundan itibaren sayılan ürü- nün genelinde tansiyon düşürülmüş olarak gerçekleştirilecek dikiş adedi değildir.

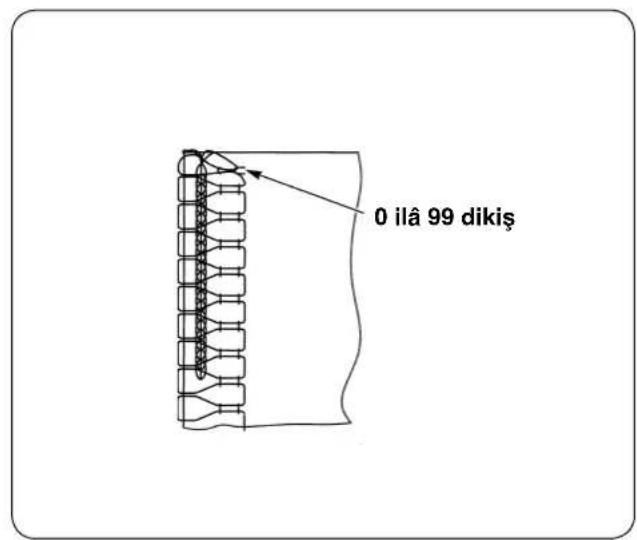

) Dikiş başlangıcında düşük tansiyonda dikilecek dikiş adedi. Dikiş başlangıcında tansiyon düşürülmüş olarak dikilecek dikiş adedi değiştirilebilir. İplik kıstırma işlemi yapılırken, dikiş başlangıcında iplik tansi- yonunun bir veya iki dikiş için düşürülmesi sure- tiyle ipliğin kesin olarak kıstırılması mümkündür. 0 ilâ 99 dikiş Tansiyon düşürülmüş olarak dikile- cek dikiş adedi, dikiş makinesinin çalışmaya başladıktan sonra dikeceği dikiş adedidir. Ürünün genelinde tan- siyon düşürülmüş olarak gerçekleşti- rilecek dikiş adedi değildir. Ayrıca, yumuşak çalışma başlangı- cında, dikiş hızı ve ilmek sayısı ayar- larına bağlı olarak, gerginliği azaltma mekanizmasının zamanında çalışama- yabileceğini unutmayın. İplik gergin değilken dikilecek ilmek sayısı, bu durumda ayar değerini aşabilir. 0 ilâ 99 dikiş10

5. Farklı ayarların değiştirme yöntemi

-4. İplik kıstırma işleminde farklı düzenlemeler” paragrafına ve değiştirilecek madde modunun de- ğiştirme yöntemine bakın. İlgili modların değiştirme yöntemi, aşağıdaki listede belirtilmiştir. (1) Kullanıcı modu değiştirme yöntemi

basarak, ünitenin elektriğini AÇIN.

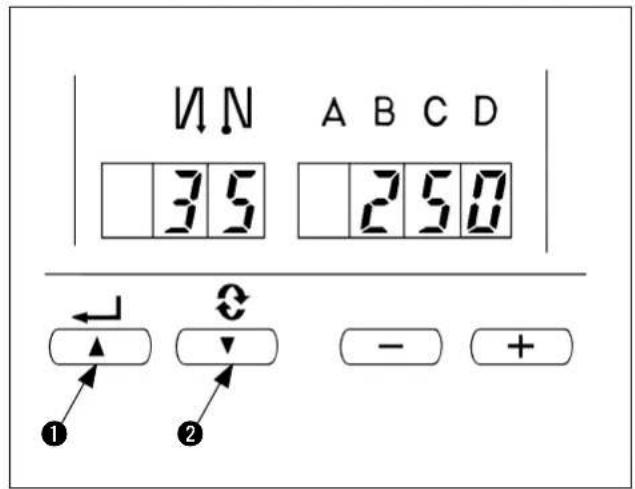

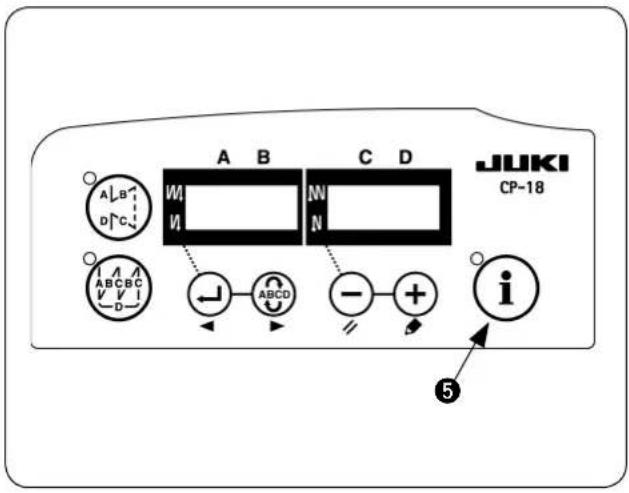

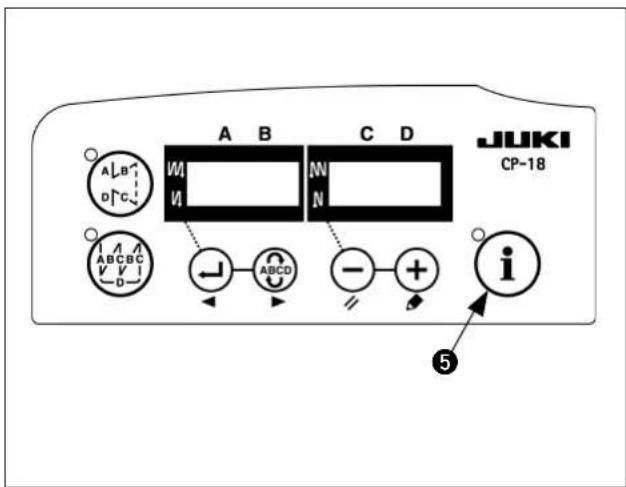

3) Ekrandaki göstergeler (

) yanar. (Göster- ge değişmezse; 1) ve 2) basamakları yeniden uygulayın.) Girmiş olduğunuz son rakam ve veriler ekranda görülür.

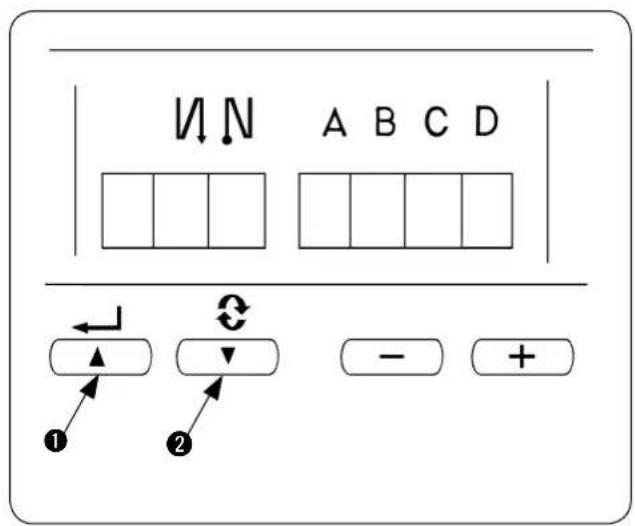

4) Düzenleme numarasını ileri almak istediğiniz

zaman, numarayı ilerletmek için düğmeye

ve önceki düzenleme numarasına geri dönmek istediğiniz zaman düğmeye

) ba- sılı tutulduğu zaman; düzenleme değeri sürekli olarak geri (ileri) sayar. Düzenle- me numarası ileri (geri) alındığı zaman, bir önceki (bir sonraki) içerik kaydedilir. Bu nedenle içeriği değiştirirken (yukarı/ aşağı düğmesine basarken) çok dikkatli olun.

Örnek) Yumuşak çalışma başlangıcı nda dikiş hızı- nın değiştirilmesi (37 numara) 37 numarayı çağırmak için düğmesine

basın. Dikiş hızını değiştirmek için düğmesine

5) Ayarı değiştirdikten sonra, güncellemiş olduğu-

nuz değeri onaylamak için düğmesine

1. Bu işlemi yapmadan şalteri KAPALI

konuma getirdiğiniz takdirde, değişik- likler güncel hale getirilmez.

bastığınız zaman, ekrandaki düzenleme içeriği bir basa- mak önceki düzenleme numarasının içeriğine geçer.

bastığınız zaman, ekran bir sonraki düzenleme numara- sının verilerine geçer. İşlemi tamam- ladıktan sonra şalteri KAPATIP tekrar AÇTIĞINIZ zaman; normal çalışmaya geri dönülür. İşlemi tamamladıktan sonra şalteri KAPATIP tekrar AÇTIĞINIZ zaman; normal çalışmaya geri dönülür.

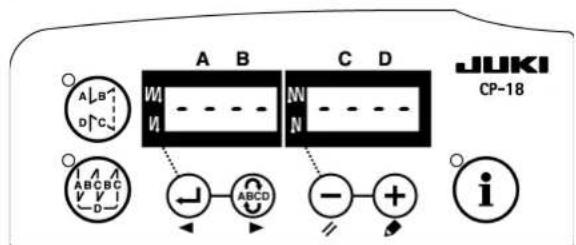

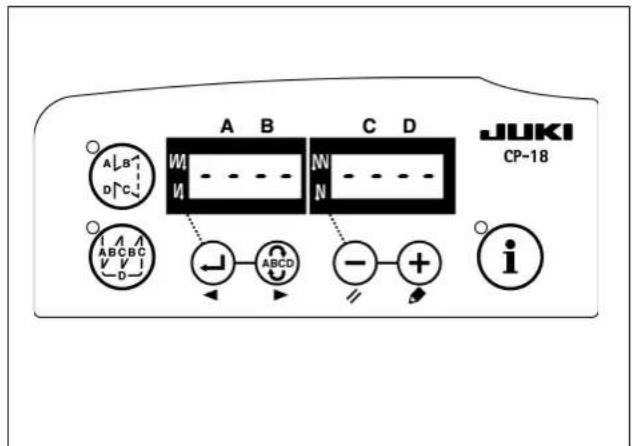

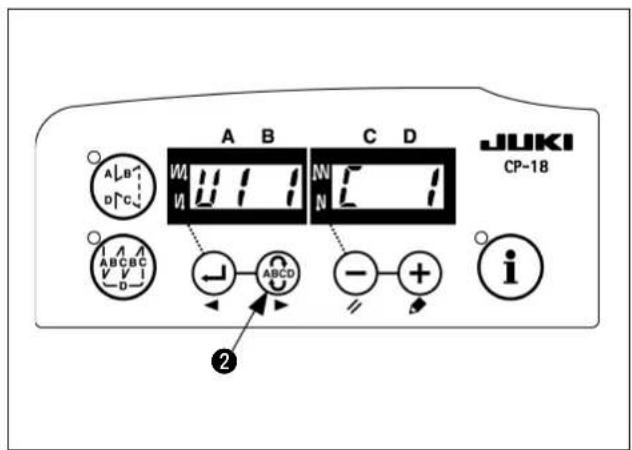

(2) Normal modda değiştirme yöntemi

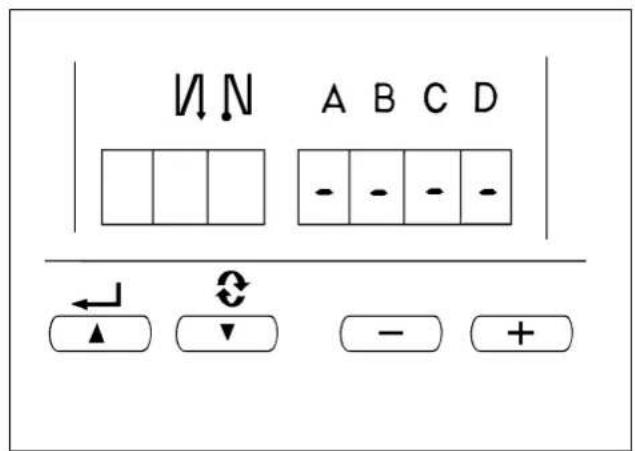

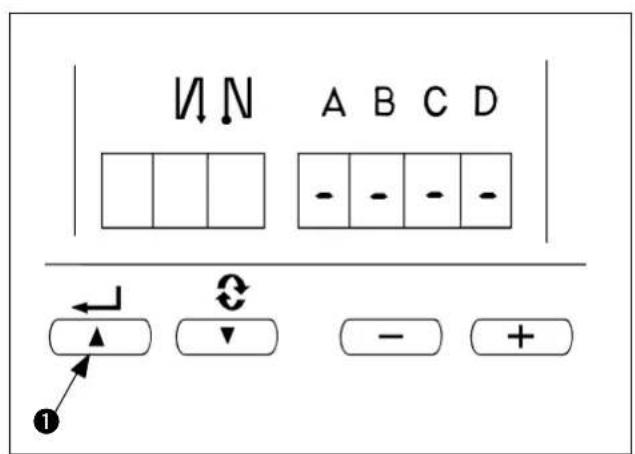

A, B, C ve D verilerinin altında “-“ sembolleri gösterilir.

2) Düzenleme modunun çağırılması

basın. Ekran çizimde gösterilen şekilde değişir ve her işlemin gösterilen dikiş adedi burada değiştirilir (Ekran verisi C).

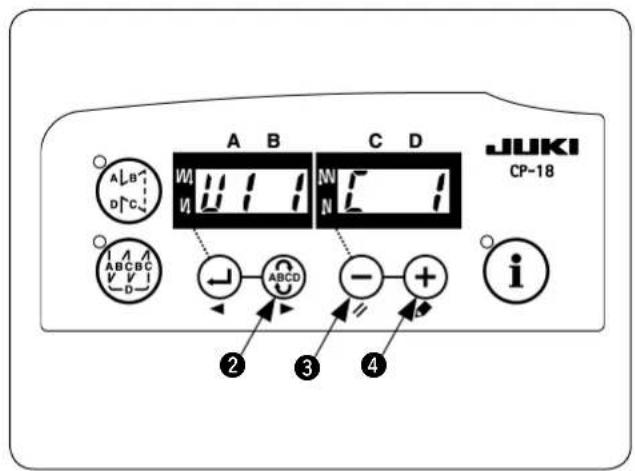

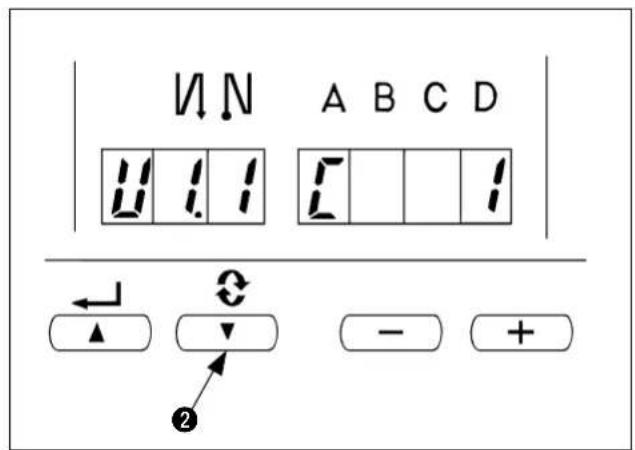

her basılışında ekran; U1 1 U1 2 U1 3 şeklinde değişir. Bu ekran verileri gösterildiği sırada di- kiş makinesi çalışmaz.

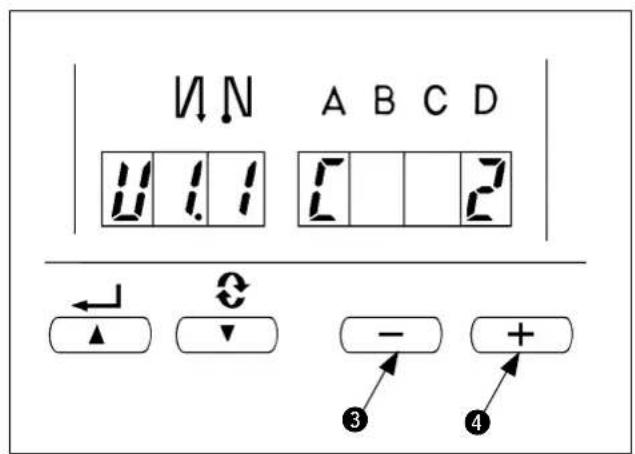

3) Ayar değerinin değiştirilmesi

Ayar değerini 0 ile 100 arasında değiştirmek için düğmesine

4) İçeriğin kaydedilmesi

basın. Değiştirilen içerik, düğmenin çalışması ile kay- dedilir ve ekran normal ekran konumuna geri döner. İşlemler sırasında şalter KAPATILDIĞI takdir- de, içerik güncelleştirilemez. Ekran normal veri ekranına döndüğü zaman, pedal veya benzeri elemanlar etkin hale gelirler.

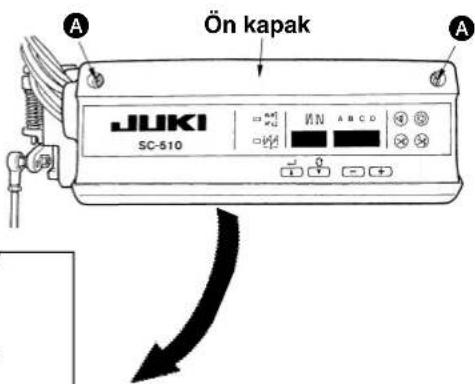

. KONTROL ÜNİTESİNİN AYARLANMASI (SC-510) Bu Kullanma Kılavuzunda, sadece LB-6 ile ilgili işlevler anlatılmıştır. Diğer işlevlerle ve ayarlarla ilgili ayrıntılı bilgiler için; SC-510 Kullanma Kılavuzuna bakın. (1) Makine kafası tipinin seçilmesi Makine kafa tipini MO.1 veya MO.2 olarak seçin. MO.1 ve MO.2 arasındaki tek fark dikiş hızı ayarıdır. Kullandığınız dikiş makinesinin maksimum dikiş hızı- nı aşmamaya dikkat edin. Makine modeli MO.1 seçildiği zaman devri 4.000 sti/min.; MO.2 seçildiği zaman 7.000 sti/min. olarak be- lirleyin. olarak belirleyin. Dikiş hızını değiştirmek için bakınız "

-4. İplik kıstırma işlev parametrelerinin yapılabilir ayarları " ve "

-5. Farklı ayarları değiştirme yöntemi

Kurulumdan sonra teslim edilen dikiş makinelerinde, makine modeli ile diğer maddeler düzenlenmiş ve hazır durumda olur. Makine model düzenlemesi yapmayın.

1. Makine modelinin düzenlenmesi

1. Dikiş makinesini satın aldıktan sonra ilk defa kullanırken, makine modeli düzenleme

işlemini gerçekleştirin. Dönüş yönü ve maksimum dikiş hızını, dikiş makinesi model ayarı belirler. Düzenleme hatalı olursa, arızalara yol açar. Bu nedenle, dikkatli olun.

2. Başlangıçta tansiyon düşürerek dikilecek dikiş adedi, yavaş başlatma dikiş adedi

vs. gibi çok sayıda ayar işlemi, makine modelini düzenledikten sonra yapılabilir.

3. Daha önce 2. maddede belirtilen çeşitli ayar işlemleri yapıldıktan sonra makine mo-

basarak, ünitenin elektriğini AÇIN.

3) Ekrandaki göstergeler (

) yanar. (Göster- ge değişmezse; 1. ve 2. basamakları yeniden uygulayın.)

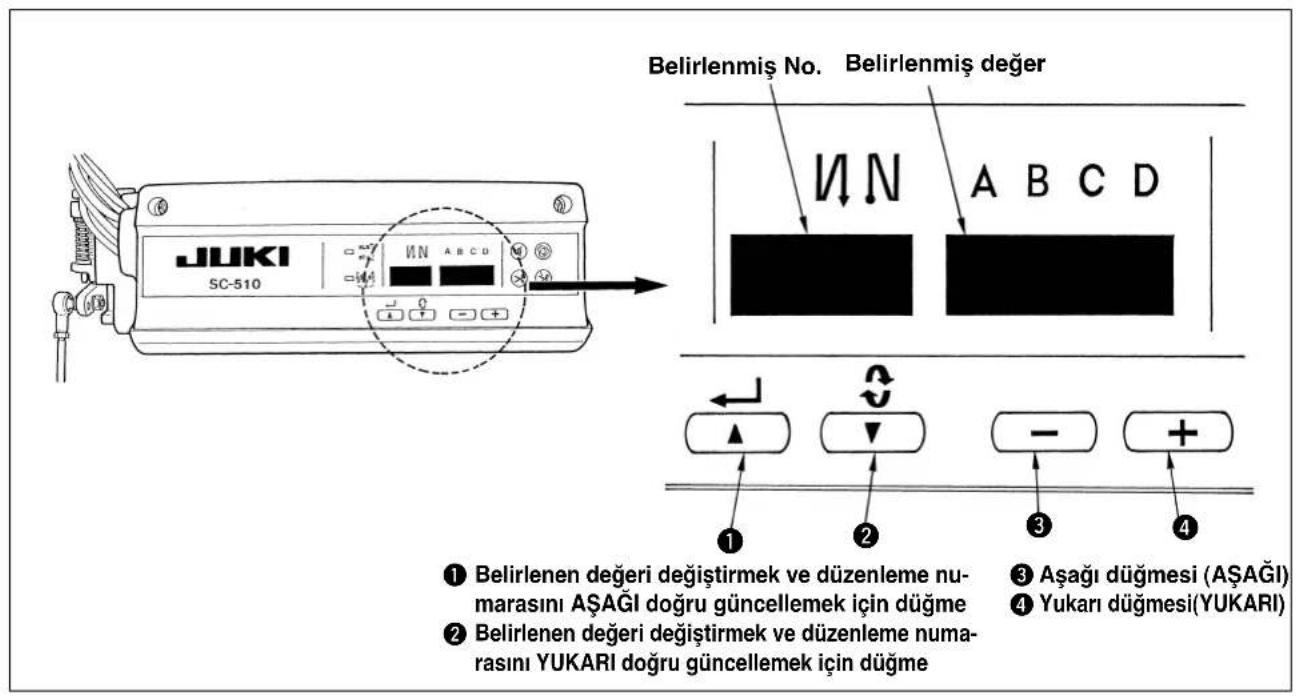

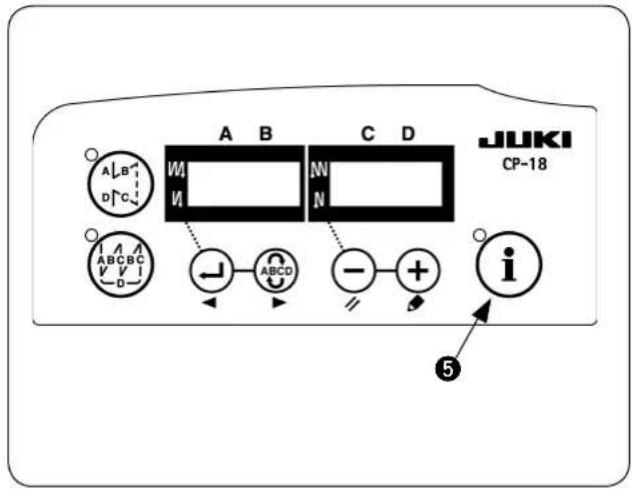

Belirlenen değeri değiştirmek ve düzenleme nu- marasını AŞAĞI doğru güncellemek için düğme

Belirlenen değeri değiştirmek ve düzenleme numa- rasını YUKARI doğru güncellemek için düğme Belirlenmiş değer Belirlenmiş No.

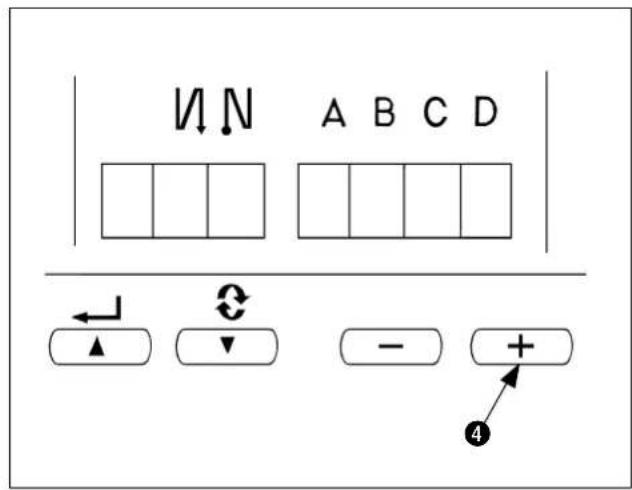

Aşağı düğmesi (AŞAĞI)

Yukarı düğmesi(YUKARI) (2) Makine kafa tipi seçme yöntemi

Aşağıda açıklanan yöntemler dışında bir yola başvurarak şalter işlemlerini yapmayın. Şalte- ri kapattığınız zaman, en az bir saniye veya daha uzun süre geçtikten sonra AÇMAYA dikkat edin. Şalter KAPATILDIĞI anda hemen yeniden AÇILIRSA, dikiş makinesi normal çalışmayabi- lir. Bu süre sonunda şalteri tekrar AÇIN.15

4) Değer ekranının açılması için düğmeye

düğmeye basın. MO.1 ve MO.2 arasındaki tek fark, maksimum dikiş hızının ayar aralığıdır.

6) BELİRLEME düğmesi

ye basıldığı zaman, No. 94 veya No. 96 ekranda gösterilir ve makine kafasının tipi belirlenir. Makine kafa tipi değiştirilirken, daha önce belirlenen değerler standart ayar değerlerine döner. Şalteri KAPATIN. Kayıt işlemi gerçekleştirilmeden önce makinenin şalteri kapatıldığı takdirde, düzenleme değiştirilmeden kalır. Bu nedenle, dikkatli olun.16

2. İplik kıstırma işlev parametrelerinin ayarlanması.

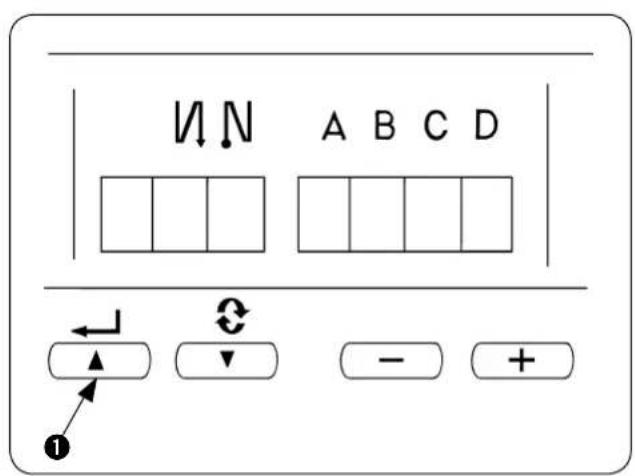

Fonksiyon ayar modunun değiştirilmesi [Servis moduna geçiş]

basarak, ünitenin elektriğini AÇIN.

3) Ekran açılır. Üç saniye daha düğmeye

bas- maya devam edin.

4) İkinci sesli uyarıdan sonra, servis moduna geçiş

işlemi tamamlanır. Ekran, çizimde gösterilen verileri belirtir. (Kullanıcı modunda olanın aynısıdır)

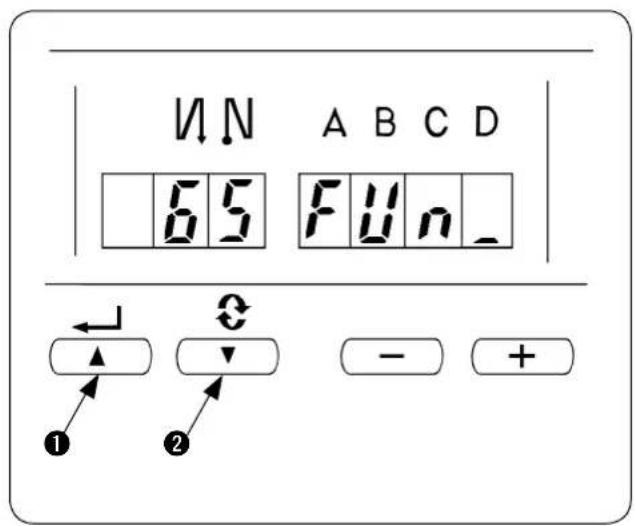

5) İplik kıstırma işlev parametrelerini çağırın. De-

ğer ekranının açılması için

düğmeye basın (N0. 65).17

6) Standart cihazı 1 çağırmak için,

düğmeye basın. (FUn UT1_ verileri gösterilir)

düğmeye basılarak, yapılan düzenleme hafızaya alınır. (Çizim,

düğmeye basıldıktan sonraki durumu gösterir.)

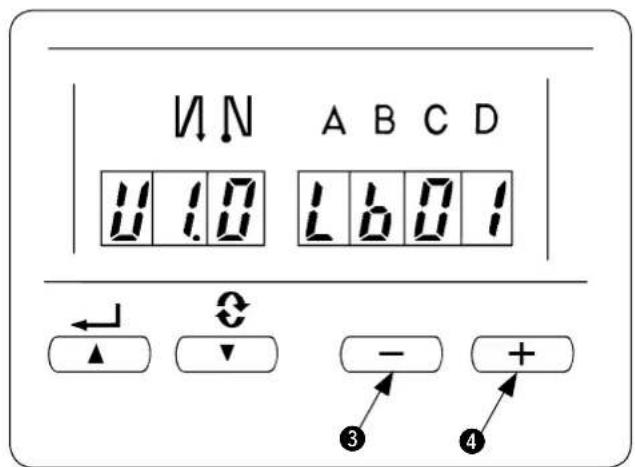

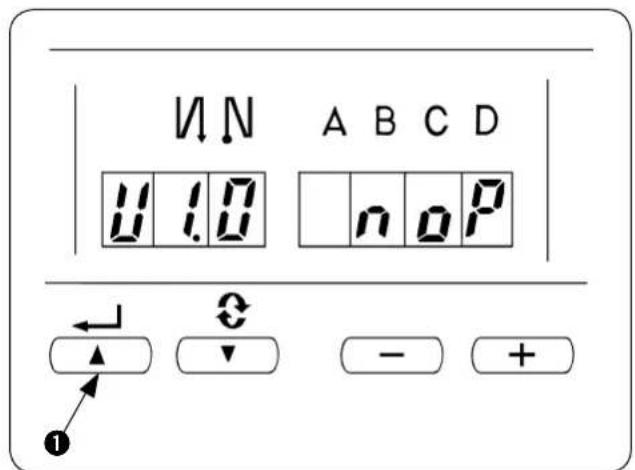

8) LB işlevini çağırmak için,

düğmeye basın. (U1.0 Lb 01 ekranda gösterilir)

düğmeye basılarak, yapılan düzenleme hafızaya alınır. Şalteri KAPATIN.18

basarak, ünitenin elektriğini AÇIN.

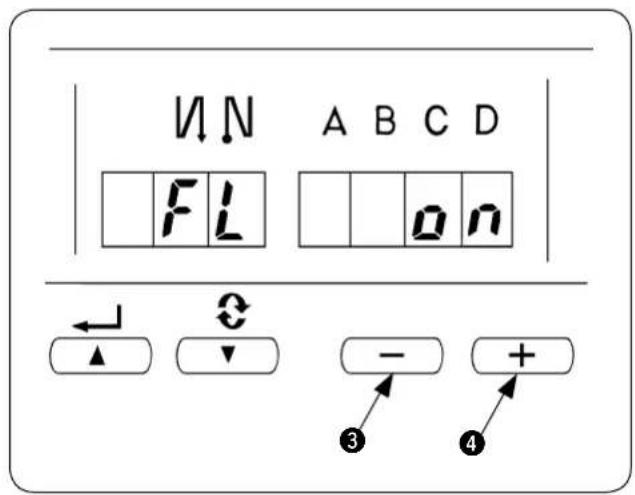

3) Ekranda “FL on” verisi gösterildiği zaman, oto-

matik ayak kaldırma işlevi etkin hale gelir. Bu durumda şalteri KAPATIN.

Ekranda “Fl OFF” verisi gösterildiği zaman, 1) den 3) e kadar olan işlem basamaklarını yeni- den uygulayın. Ekrandaki veri “FL on” olarak değişir. The display changes to “FL on”.

3. Otomatik ayak kaldırma işlevinin düzenlenmesi19

4. İplik kıstırma işlev parametrelerinin yapılabilir ayarları

Diğer ayarlar için, SC-510 Kullanma Kılavuzu ve SC-510 Mühendislik Kılavuzuna bakın.

U1.1 U1.2 U1.3 No. 96 azami değeri No. 96 azami değeri

bakın. İplik kıstırma uzunluğu ayar- lanmıştır.

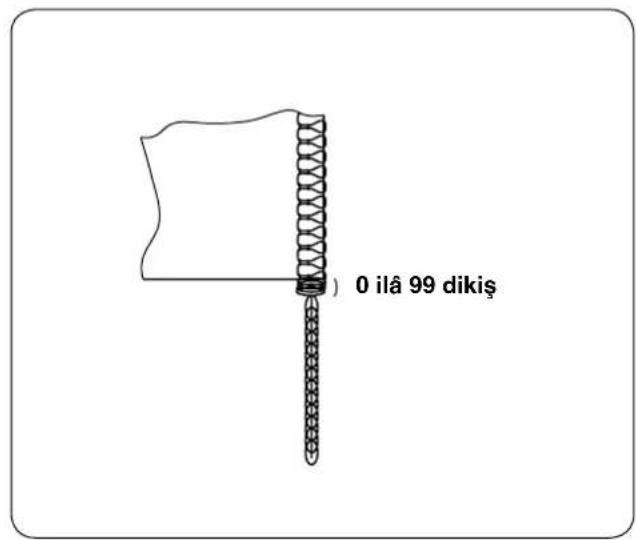

2) Sonda tansiyon düşürülmüş olarak dikilecek di-

5. Farklı ayarların değiştirme yöntemi

basarak, ünitenin elektriğini AÇIN.

3) Ekrandaki göstergeler (

) yanar. (Göster- ge değişmezse; 1) ve 2) basamakları yeniden uygulayın.)

4) Düzenleme numarasını ileri almak istediğiniz

zaman, numarayı ilerletmek için düğmeye

önceki düzenleme numarasına geri dönmek is- tediğiniz zaman düğmeye

) basılı tutul- duğu zaman; düzenleme değeri sürekli olarak geri (ileri) sayar. Düzenleme numarası ileri (geri) alındığı zaman, bir önceki (bir sonraki) içerik kaydedilir. Bu nedenle içeriği değiştirirken (yukarı/ aşağı düğmesine basarken) çok dikkatli olun. Düzenleme NO.22

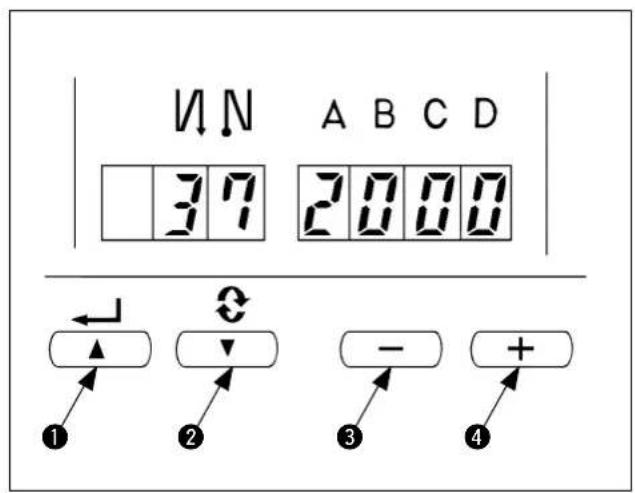

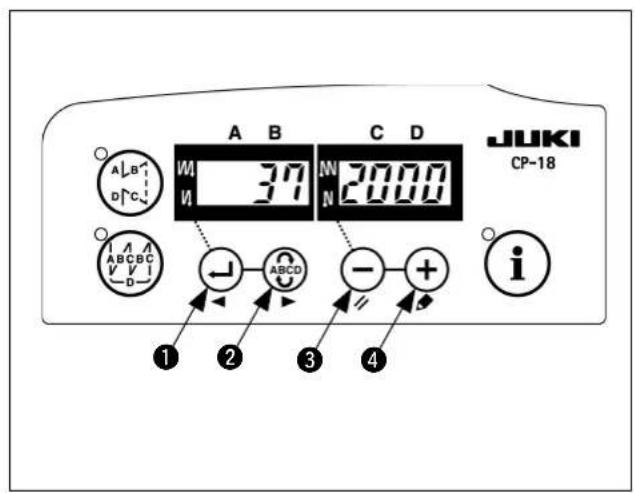

Örnek) Yavaş başlatma devir adedinin değiştirilmesi No. 37 ekranının açılması için düğmeye

basın. Devir adedini değiştirmek için

5) Değiştirme işlemi tamamlandığı zaman, değiş-

tirilen değeri kaydetmek için düğmeye (

1. Bu işlemi yapmadan şalteri KAPALI

konuma getirdiğiniz takdirde, değişik- likler güncel hale getirilmez.

bastığınız zaman, ekran- daki düzenleme içeriği bir basamak ön- ceki düzenleme numarasının içeriğine geçer.

bastığınız zaman, ekran bir sonraki düzenleme numarasının verilerine geçer. İşlemi tamamladıktan sonra şalteri KAPATIP tekrar AÇTI- ĞINIZ zaman; normal çalışmaya geri dönülür. İşlemi tamamladıktan sonra şalteri KAPATIP tekrar AÇTIĞINIZ zaman; normal çalışmaya geri dönülür.23

(2) Normal modda değiştirme yöntemi

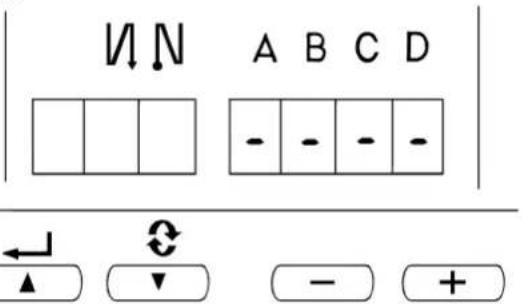

A, B, C ve D verilerinin altında “-“ sembolleri gösterilir.

2) Düzenleme modunun çağırılması

basın. Ekran çizimde gösterilen şekilde değişir ve her işlemin gösterilen dikiş adedi burada değiştirilir (Ekran verisi C). Düğmeye her basılışında ek- ran; U1.1 U1.2 U1.3 şeklinde değişir. Bu ekran verileri gösterildiği sırada di- kiş makinesi çalışmaz.

3) Ayar değerinin değiştirilmesi

Ayar değerini 0 ilâ 999 arasında değiştirmek için;

4) İçeriğin kaydedilmesi

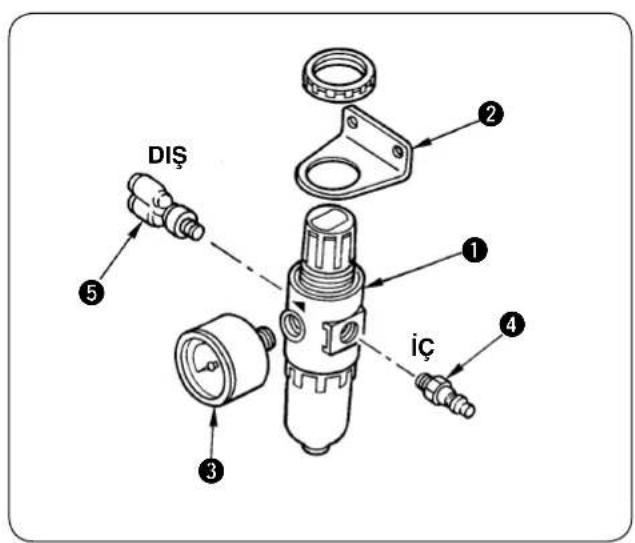

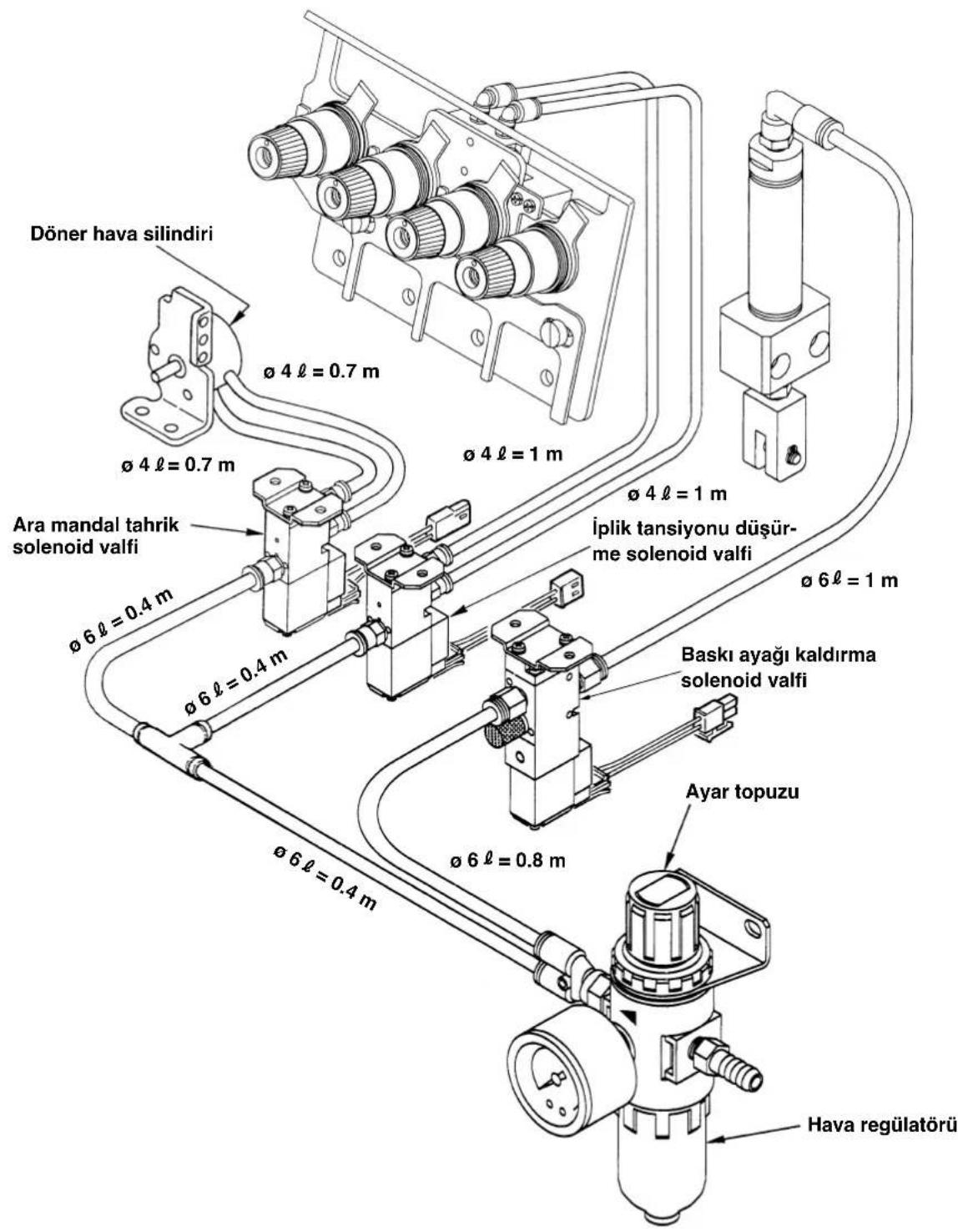

1) Bağlantı tabanını

bağ- lantıları, hava regülatörüne

, kılavuzlu vidaları

kulla- narak takın. Havalı parçaları takarken, bağlantı noktalarının meydana gelebilecek hava kaçaklarını önlemek için etkin yöntem, dişli kısımlara bu iş için özel olarak üretilen bantları sarmaktır.

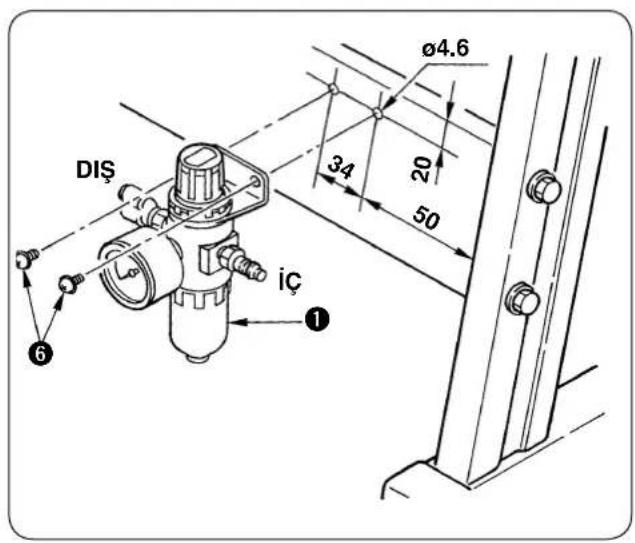

1. Hava regülatörünün takılması

UYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmaları önlemek için, her türlü çalış- ma öncesi makinenin şalterini KAPATIN. ø4.6

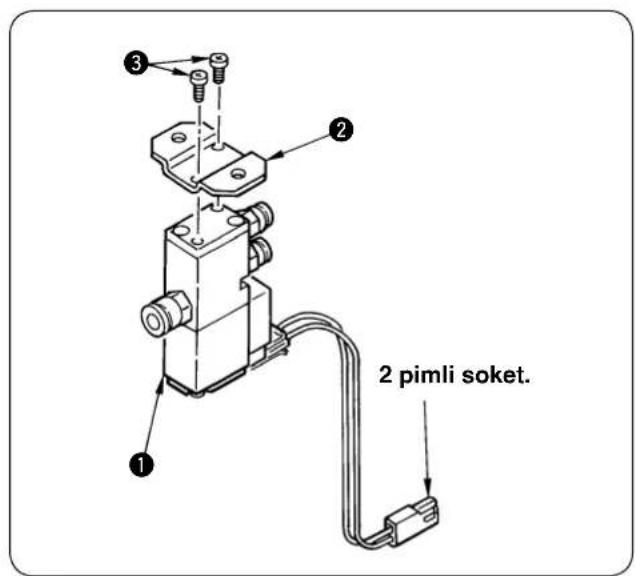

(1) Baskı ayağı kaldırma solenoid valﬁ

1) Bağlantı tabanını

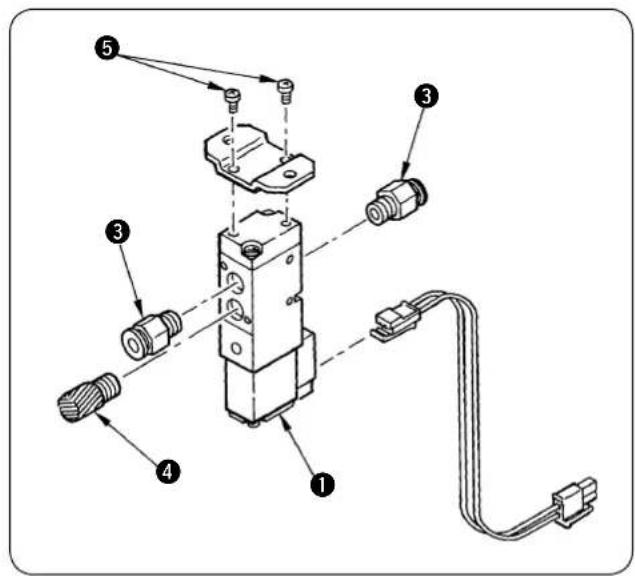

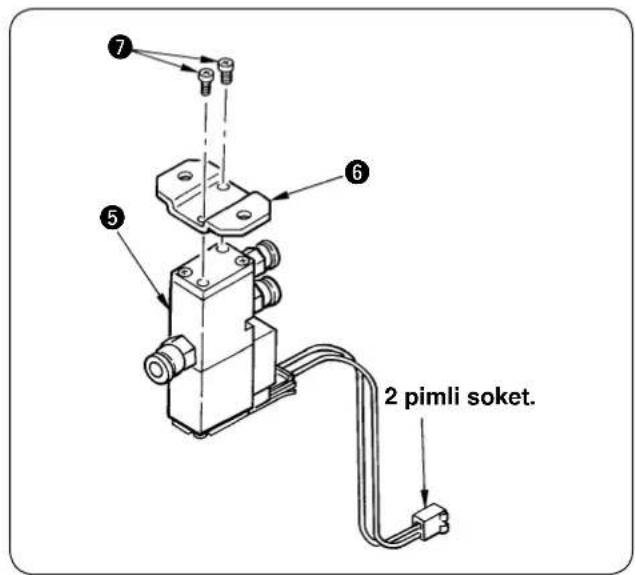

2. Solenoid valﬁ n takılması

(2) İplik tansiyonu düşürme solenoid valﬁ Bağlantı tabanını

(3) Ara mandal tahrik solenoid valﬁ Bağlantı tabanını

UYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmaları önlemek için, her türlü çalış- ma öncesi makinenin şalterini KAPATIN.2 pimli soket.26 Önce dikiş makinesine takılmış olan iplik tansiyonunu çıkartın ve iplik tansiyonu genel grubunu üst kapa- ğa takın.

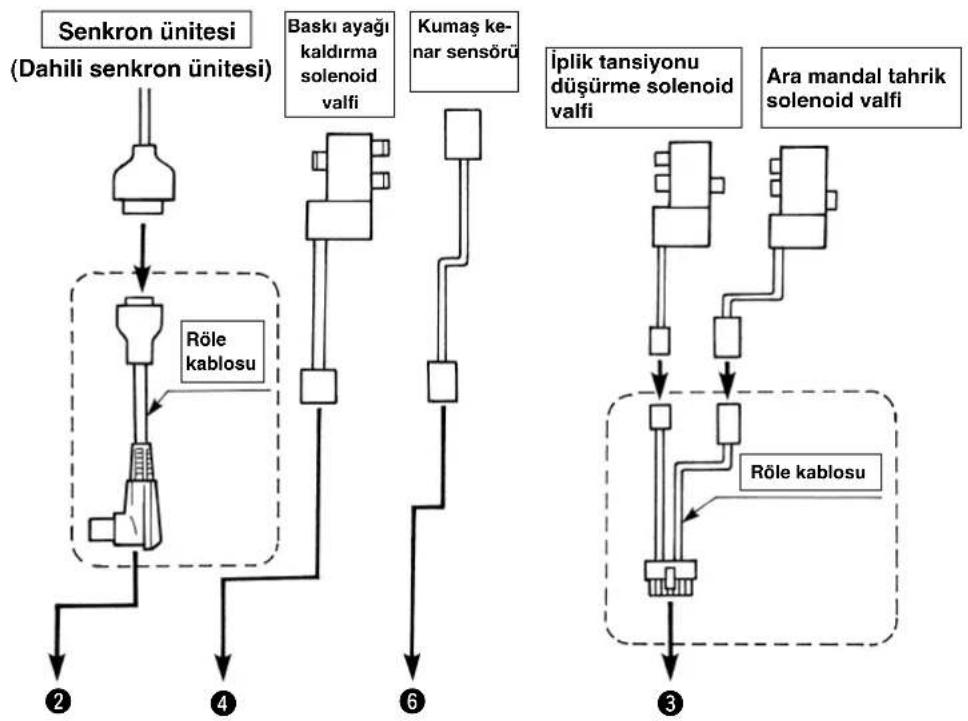

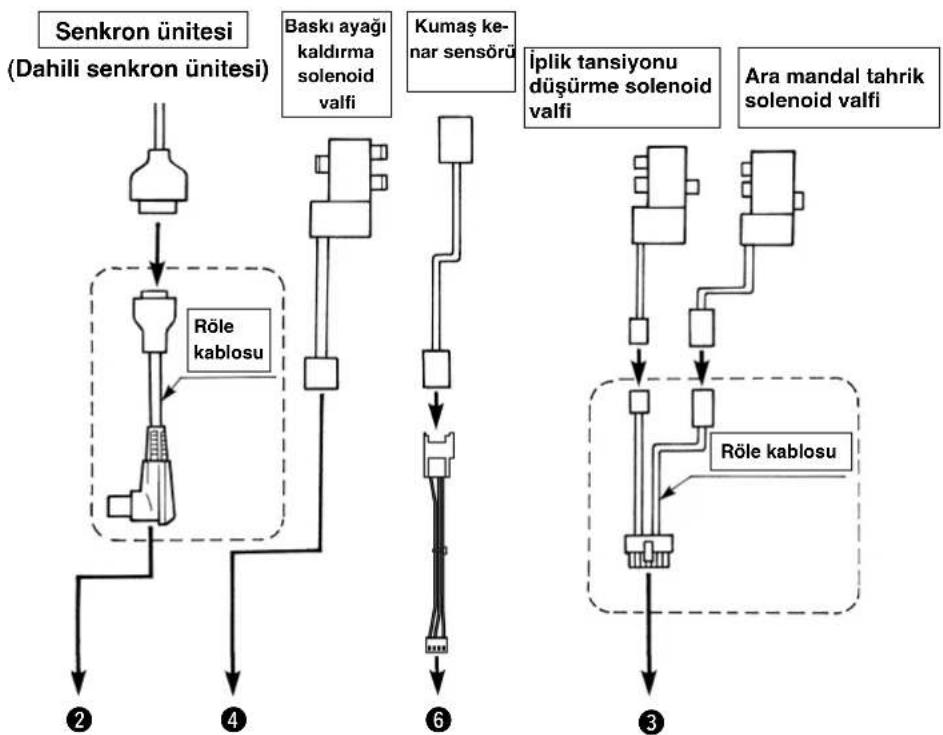

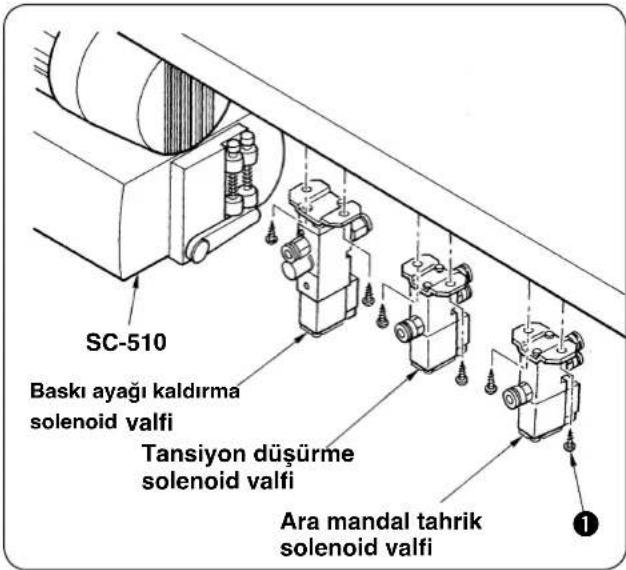

. PARÇALARIN DİKİŞ MAKİNESİNİN KAFASINA TAKILMASI (4) Çeşitli solenoid valﬂ erin makine tab- lasına takılması Solenoid valfleri, tablanın alt yüzeyinde motorun yerleştirildiği bölgenin yakınına vidaları

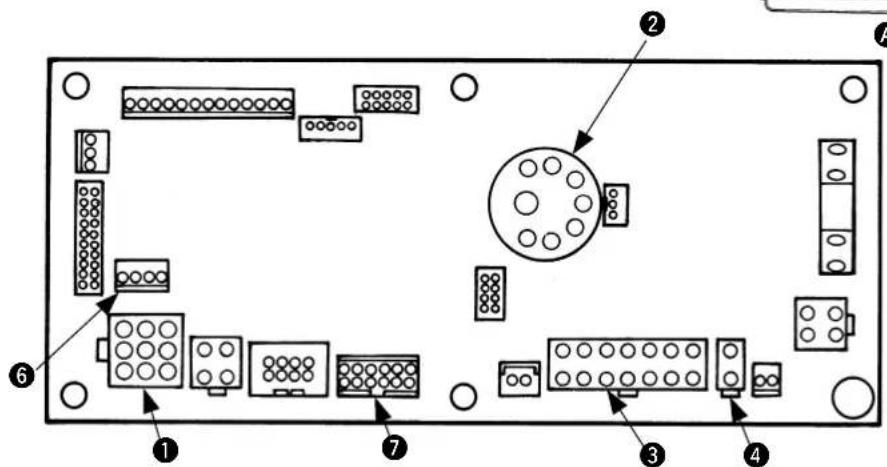

SC-510 Baskı ayağı kaldırma solenoid valﬁ Tansiyon düşürme solenoid valﬁ Ara mandal tahrik solenoid valﬁ

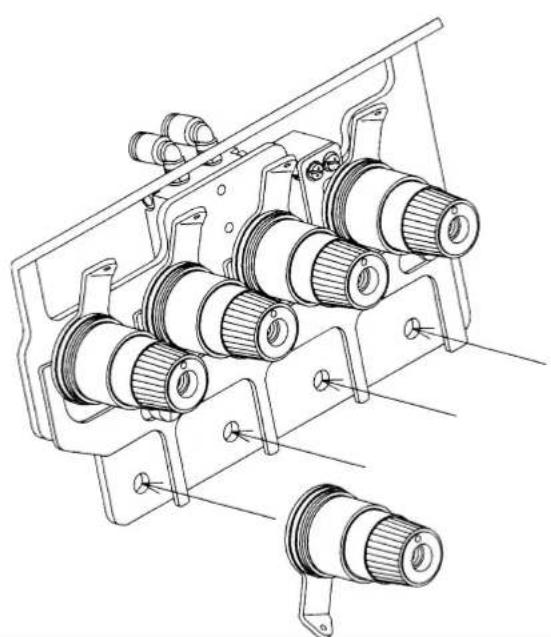

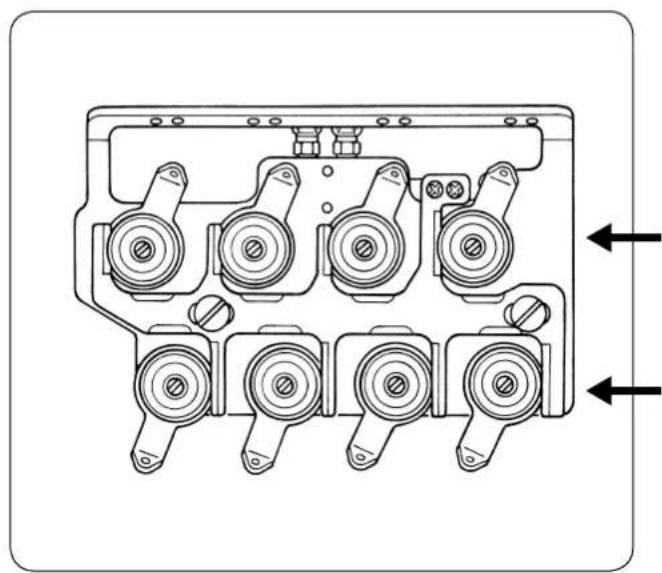

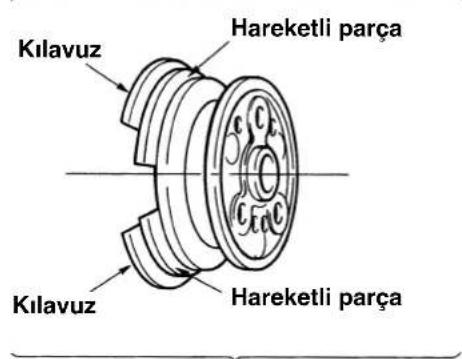

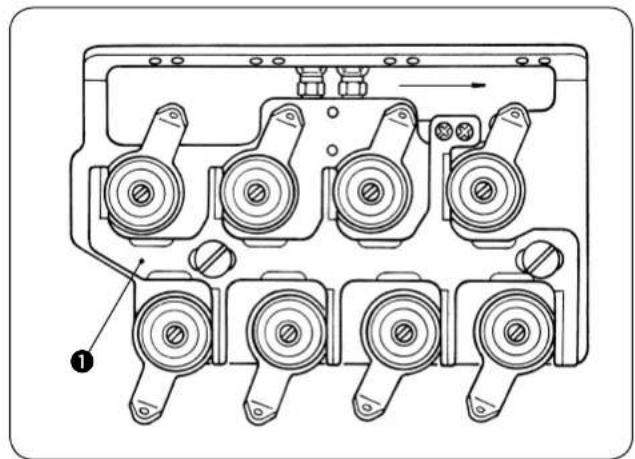

1. İplik tansiyonu genel grubunun takılması (iplik bırakma ünitesi)

UYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmaları önlemek için, her türlü çalış- ma öncesi makinenin şalterini KAPATIN.27

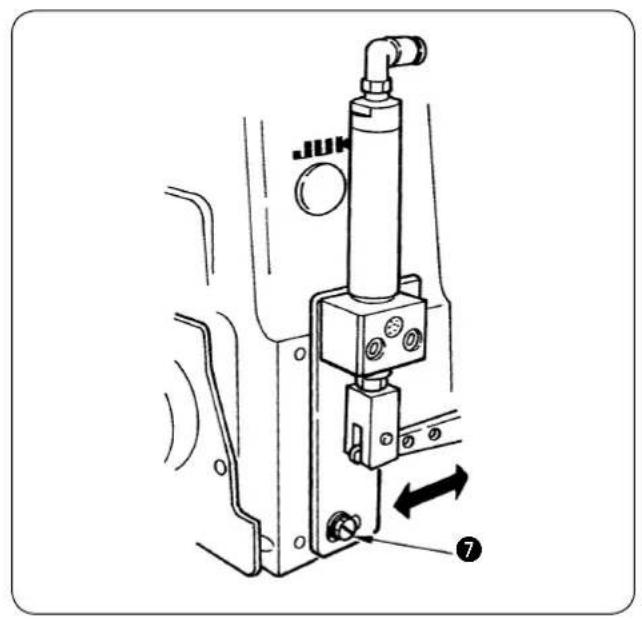

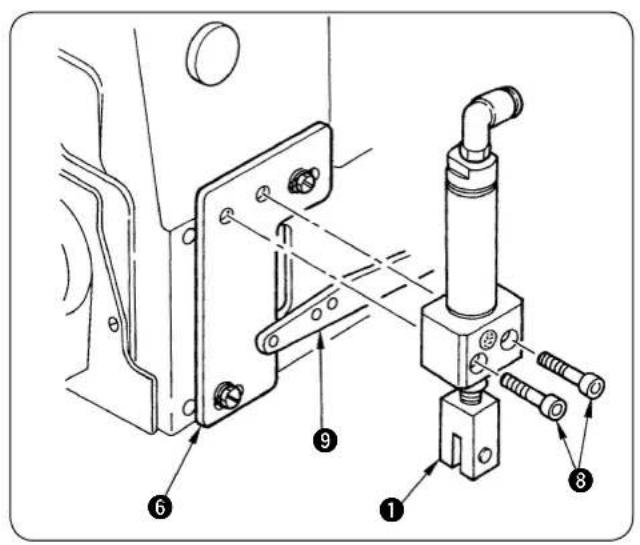

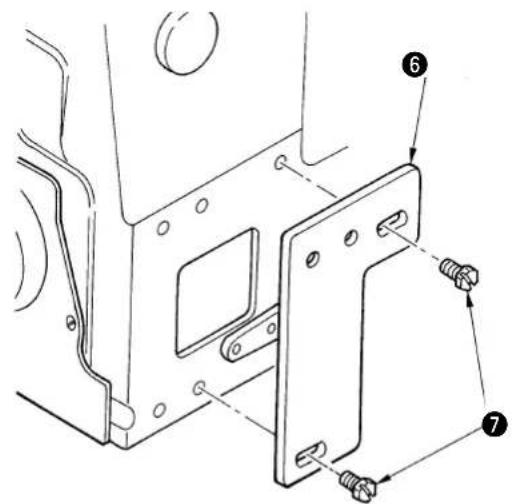

2. Baskı ayağı kaldırma ünitesinin takılması

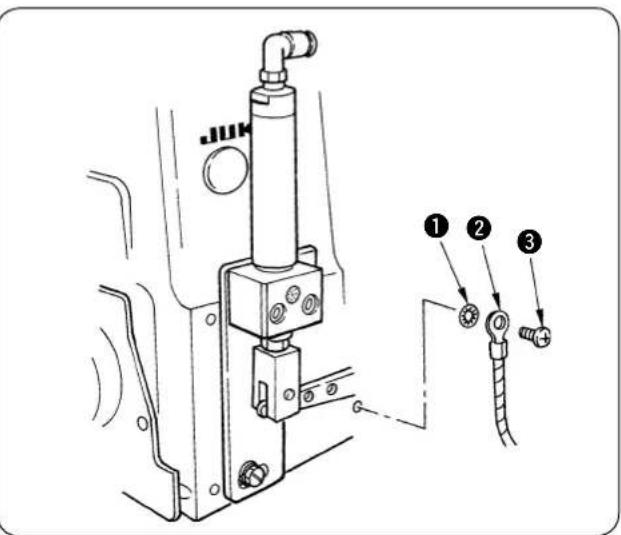

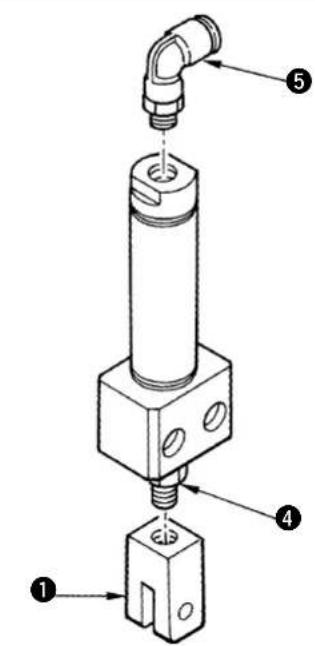

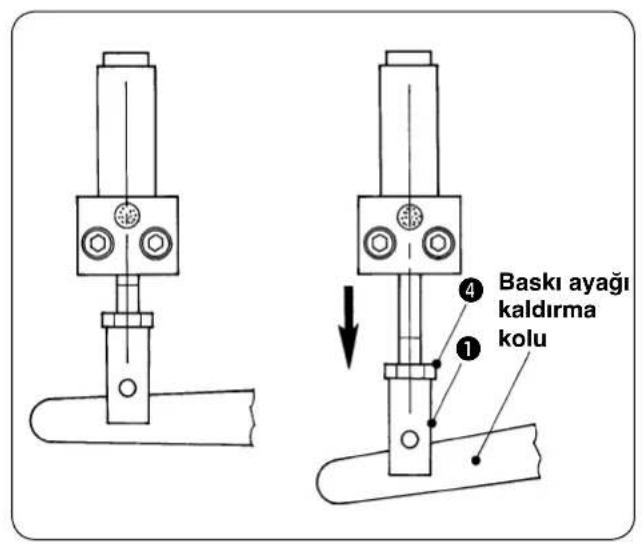

(1) Baskı ayağı kaldırma silindirinin takıl- ması

2) Silindir mafsalını

, silindir milinin üst ucuna vidalayın.

konumu, silindir makine kafasına takıldıktan sonra ayarlanır. Bu neden- le, en uygun konumda yerleştirin. Bu aşamada kontra somunu

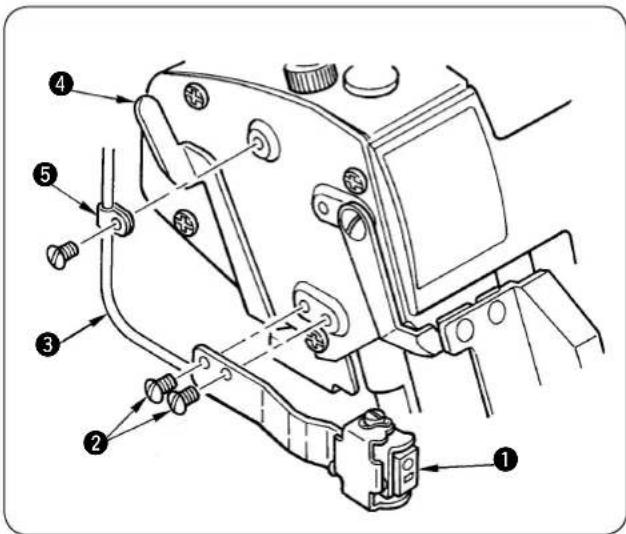

toplayın. (2) Parçaların makine kafasına takılması

1) Baskı ayağı kaldırma silindirinin tespit tabanını

, yuvanın merkezine vidalarla

UYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmaları önlemek için, her türlü çalış- ma öncesi makinenin şalterini KAPATIN.28

kullanarak silindiri; silindir tespit tabanına

takın. Bu işlemi yaparken, baskı ayağı kaldırma kolunu

çatallı kısmına geçirin. (3) Baskı ayağı kaldırma ünitesinin ayar- lanması

konumunu ayarlayın . Konumu; hava silindiri kapandığı zaman baskı ayağı kaldırma kolunun alt yönünde boşluk ola- cak ve hava silindiri açıldığı zaman baskı ayağı kaldırma miktarı sabit kalacak şekilde ayarlayın.

2) Konum tam olarak belirlendikten sonra, kontra

yararlanarak silindir mafsalını

konumundan ya- rarlanarak üniteyi ayarlamak mümkün olmadığı takdirde; vidayı

gevşetin ve baskı ayağı kal- dırma silindiri tespit tabanını

yuvanın sınırları içinde hareket ettirerek ayar yapın.

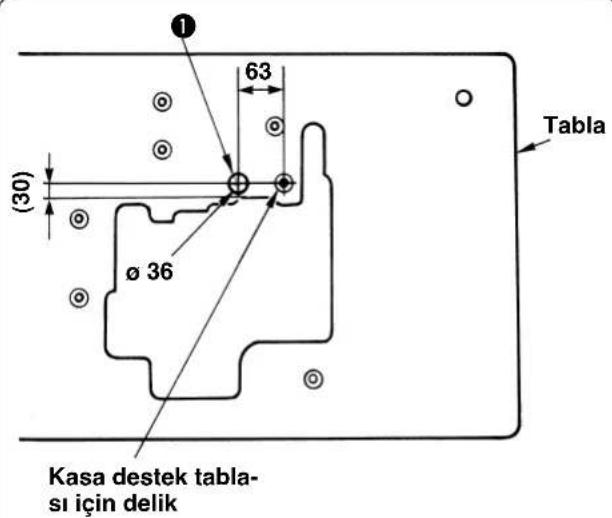

(1) Makine tablasının işlenmesi Parça No. 11959707 olan orijinal JUKI tabla dışında bir tabla kullandığınız zaman, kabloların tespiti için bir delik

açın. (2) Makine kafasını kasa destek tablasına oturtun ve kayışı yerine yerleştirin. Kayış gerginliğini, SC-921 (ya da SC-510) Kullanım Kılavuzuna bakarak ayarlayın. (Dikiş makinesi çalış- tırıldığı zaman kayıştaki esneme fazla olursa, kayış gerginliğini yeniden kontrol edin.) (3) Toprak hattını

1) Dikiş makinesi tarafı

Topraklama işareti, dikiş makinesinin arka tarafına yerleştirilmiştir. Toprak hattını vida deli- ğine; toprak hattı

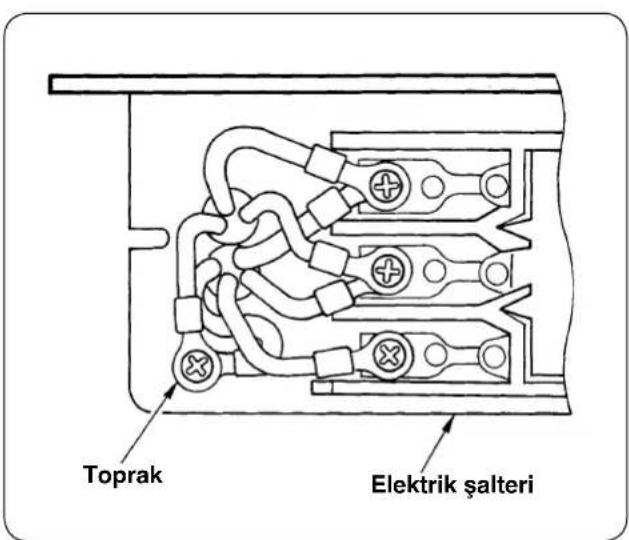

2) Elektrik şalter kutusu tarafı

Makine kafasına takılmış olan toprak hattının di- ğer ucundaki terminali, elektrik şalteri kutusunun toprak hattına bağlayın. Toprak hattını, dikiş makinesinin kayışına temas etmeyeceği noktalardan geçirerek döşeyin. Bütün bu işlemleri, makinenin ﬁ şi priz- den ÇIKARTILMIŞ durumdayken yapın. Elektrik şalterinin kapağını açın ve toprak hattını, se- konder taraftaki topraklama noktasına bağlayın.

1. Makine kafasının takılması

ToprakElektrik şalteri (30)

Kasa destek tabla-sı için delik

TablaUYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmaları önlemek için, her türlü çalış- ma öncesi makinenin şalterini KAPATIN. ø 3630 (1) Dahili senkron ünitesi ayarlama yöntemi [İğne yukarda konumu]

1) İğneyi alt ölü nokta konumuna indirmek için, volan kasnağını elinizle çevirin.

2) Ellerinizi dikiş makinesinden uzak tutun ve dikiş makinesi çalışmaya başlasa dahi güvende olacak du-

rumdayken, şalteri AÇIN. Dikiş makinesi yaklaşık yarım tur döndükten sonra durur. Bu konum, dikiş makinesinin üst durma ko- numudur.

3) Üst durma konumunu, üst lüperin hareket mesafesinin sonuna geldiği noktayla çakışacak şekilde ayar-

layın. [İğne aşağıda konumu] ALT durma konumunun standart noktası, kılavuz bölümü ile hareketli bölümün aynı hizaya geldiği durum- dur. [Ayar yöntemi]

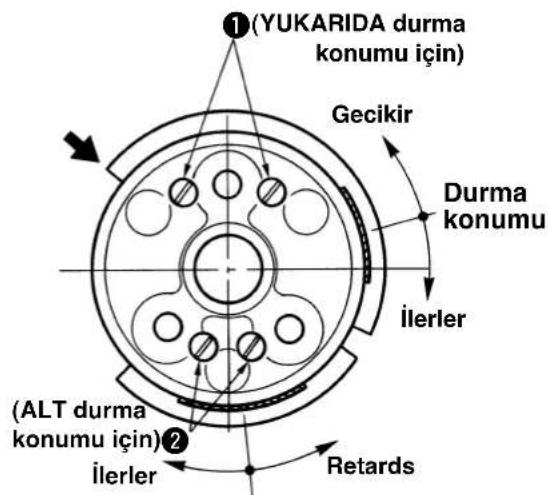

1) Volan kasnağı çıkartın.

tespit vidasını gevşetin ve durma konumunu ileri almak için; hareketli bölümü saat yönüne çevirin. Ayar işlemi tamamlandıktan sonra, tespit vidasını sağlam biçimde sıkın. (Tespit vidaları

: ÜST durma konumu için, tespit vidaları

: ALT durma konumu için)

3) Ayar işlemi tamamlandığı zaman, volan kasnağı ve kayış kapağını takın.

Durma konumunun kontrol edilmesi dışında kalan BÜTÜN İŞLEMLERİ, şalter KAPATIL- MIŞ olarak yapın.

2. Senkron ünitesinin ayarlanması

İğne aşağıda durma konumunun ayarlanması için Hareketli parça Durma konumu Gecikir Retards İlerler İlerler

(YUKARIDA durma konumu için) (2) Kayış kapağının takılması İğne yukarıda durma konumunun ayarlanması Kılavuz (ALT durma konumu için)

Hareketli parça Kılavuz Kayış muhafazasına, kablonun geçirileceği bir delik açın. Bu bölümü yan keski veya benzeri bir takımla kesin. (Kesilen kısım çapaklı kalırsa, çapakları giderin.) Sensör kablosunu bu delikten geçirin. Kayışı yerine yerleştirin ve kayış muhafazasını tablaya bağlayın. Sonra kayış muhafazasını kayışın üzerine alın.31

(1) Hava boruları tesisat şeması Hava boru tesisatını, aşağıda verilen tesisat şemasına uygun olarak döşeyin.

3. Hava boru tesisatı

UYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmaları önlemek için, her türlü çalışma öncesi makinenin şalterini KAPATIN.Döner hava silindiri ø 4

= 1 mAra mandal tahrik solenoid valﬁ ø 4

= 1 mİplik tansiyonu düşür-me solenoid valﬁ ø 6

= 0.8 mAyar topuzu Baskı ayağı kaldırma solenoid valﬁ Hava regülatörü ø 6

= 0.4 m32 (2) Hava borularının ve kablolarının bağlanması Hava hortumlarını ve kabloları; V kayışı, motor, baskı ayağı kaldırma kolu vs. gibi hareketli makine parça- larına temas etmeyecekleri şekilde dikkatle döşeyin ve spiral kanallar sararak ya da kablo bağları ile bağ- layarak güvenceye alın. (3) Hava kaynağının bağlanması

1) Hava kaynağını, hava regülatörünün ayar topuzu gevşetilmiş durumdayken bağlayın.

2) Hava regülatörünün ayarlanması

Basıncı 0.5 MPa olarak ayarlayın. Basıncı ayarlamak için, hava regülatörünün ayar topuzunu sıkın. Hava basıncının çok fazla olması, hava silindiri ve benzeri parçalara hasar verir.

3) Hava boru tesisatının kontrol edilmesi

Hava boru tesisatını, şalter KAPALI durumdayken kontrol edin.

İplik tansiyonu düşürme plâkasının

, üst iplik tansiyonu disklerine oturduğunu kontrol edin.

Plâkadaki ara mandalın geriye doğru çekildiğini kontrol edin. Kullanma Kılavuzunda anlatılanların ter- sine bir durum gözlemlendiği takdirde, havayı tahliye edin ve hava borusunun bağlantısını değiştirin.

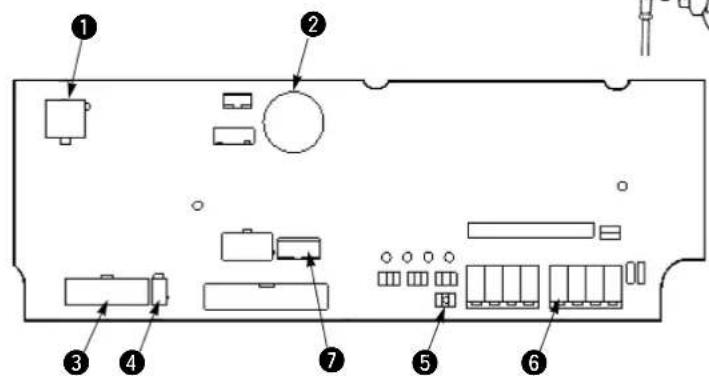

4. SC-921 soketinin bağlanması

Senkron ünitesi (Dahili senkron ünitesi)Kumaş ke-nar sensörüİplik tansiyonu düşürme solenoid valﬁ Ara mandal tahrik solenoid valﬁ Baskı ayağı kaldırma solenoid valﬁ Röle kablosu UYARI:

Dikiş makinesinin aniden çalışması sonucu ortaya çıkabilecek yaralanmaları önlemek için; makine üzerindeki çalışmaları yapmadan önce şalteri KAPATIN ve en az 5 dakika veya daha uzun bir sürenin geçmesini bekleyin.
Hatalı kullanma veya yanlış teknik bilgiler nedeniyle cihazların hasar görmesini önlemek için; ilgili bütün soketlerin belirtilen yerlere takıldığından emin olun.

Çalışma hatası sonucunda ortaya çıkabilecek yaralanmaları önlemek için; soket kilit tırnaklarının yerlerine tam geçmesine çok dikkat edin.
Üç çeşit röle kablosu (soket değiştirme kablosu) kullanılmıştır.

CN30 : Motor sinyal soketi takılır.

CN33 : Senkron ünitesini bağlar.

CN36 : Ara mandal ve iplik tansiyonu düşürme solenoid valﬂ erini bağlar.

CN37 : Baskı ayağı kaldırma solenoid valﬁ ni bağlar.

CN54 : Kumaş kenar sensörünü bağlar.

CN39 : Ayakta durarak çalışmak için kullanılan pedalı bağlar (PK-70 veya benzeri) Röle kablosu SC-921 alt kapağındaki tespit vidasını

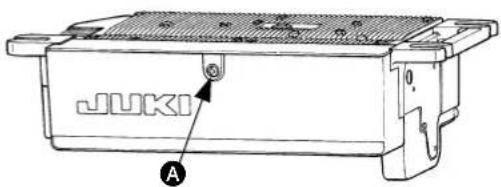

gevşetin. Ardından, aşağıdaki konektörleri bulmak için kapağı açın. Makine kafası konektörünü ilgili konuma bağlayın.

5. SC-510 soketinin bağlanması

Dikiş makinesinin aniden çalışması sonucu ortaya çıkabilecek yaralanmaları önlemek için; makine üzerindeki çalışmaları yapmadan önce şalteri KAPATIN ve en az 5 dakika veya daha uzun bir sürenin geçmesini bekleyin.

Hatalı kullanma veya yanlış teknik bilgiler nedeniyle cihazların hasar görmesini önlemek için; ilgili bütün soketlerin belirtilen yerlere takıldığından emin olun.

Çalışma hatası sonucunda ortaya çıkabilecek yaralanmaları önlemek için; soket kilit tırnaklarının yerlerine tam geçmesine çok dikkat edin.

İki çeşit röle kablosu (soket değiştirme kablosu) kullanılmıştır. SC-510 ön kapak tespit vidaları

sökülerek kapak açıldık- tan sonra, soketler aşağıda belirtilen şekilde düzenlenirler. Makine kafasının soketlerini, ilgili terminallere takın.

CN30 : Motor sinyal soketi takılır.

CN33 : Senkron ünitesini bağlar.

CN36 : Ara mandal ve iplik tansiyonu düşürme solenoid valﬂ erini bağlar.

CN37 : Baskı ayağı kaldırma solenoid valﬁ ni bağlar.

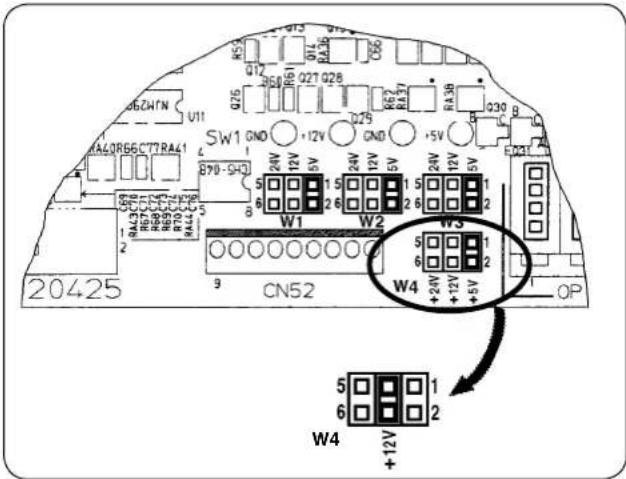

W4 : Kumaş kenar sensörü giriş/çıkış güç değiştirme köprüsüdür. ( +12V ‘a değiştirir, Sonraki sayfaya bakın.

CN51 : Kumaş kenar sensörünü bağlar.

CN39 : Ayakta durarak çalışmak için kullanılan pedalı bağlar (PK-70 veya benzeri)

Bu düzenleme yapılmadığı müddetçe, kumaş kenar sensörü doğru çalışmaz. Kumaş kenar sensörü köprüsünü, +5 V konumun- dan +12 V konumuna getirin. (Fabrikadan teslimat sırasında +5 V olarak ayarlan- mıştır.) (1) Parçaların takılması

Aydınlatma sensörünü

, kumaş plakasına paralel olacak şekilde vidaları

Aydınlatma sensör kablosunu

, baskı ayağı kaldırma koluna

sıkışmayacak şekilde kablo askısı

6. Kumaş kenar sensörünün takılması

UYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmaları önlemek için, her türlü çalışma öncesi makinenin şalterini KAPATIN.36 (2) Kontrol kutusu bağlantısı

1) Aydınlatma sensörünün kablosunu, makine tablasında bulunan yuvarlak delikten geçirerek, dikiş maki-

nesinin arka tarafına alın. SC-921 ‘u bağlamak için;

-4. SC-921 Soketinin Takılması” na bakın. SC-510 ‘u bağlamak için;

-5. SC-510 Soketinin Takılması” na bakın.

1) Reﬂ ektör etiketin yapıştırılması

İlk işlem olarak yapıştırma yüzeyindeki kiri ve yağı tamamen temizleyin.

2) Reﬂ ektör etiketin yapıştırma konumu :

(Boyuna doğrultuda) Üst bıçağı referans olarak alın ve ﬁ tili yapıştırın. (Yana doğru) Dikiş makinesinin şalterini AÇIN aydınlatma sensörü kırmızı ışığının düşerek yansıdığı noktaya reﬂ ektör etiketi yapıştırın.

3) Aydınlatma sensörünün reﬂ ektör etikete yollad

ığı ışık demetinin doğrusal yansıması, reﬂ ektör etiketin konumu ile uyuşmadığı zaman, kumaş kenar sensörü grubunun takma konumunu yeniden ayarlayın. Panjur “açık” Aydınlatma sensöründen gelen ışık demeti Reﬂ ektör bant Üst durma noktasında, üst bıçağın konumu Bütün bu işlemleri, sensör panjuru “açık”

durumdayken yapın. (3) Reﬂ ektör etiketin yapıştırılması UYARI: Makinenin aniden çalışmasına neden olacağı ve tehlike yaratacağı için, çalıştırma pedalına KESİNLİK- LE BASMAYIN. Yanlışlık nedeniyle ortaya çıkabilecek çalışmayı engellemek için, işlemin kayış çıkartılmış olarak ya- pılması tavsiye edilir.37

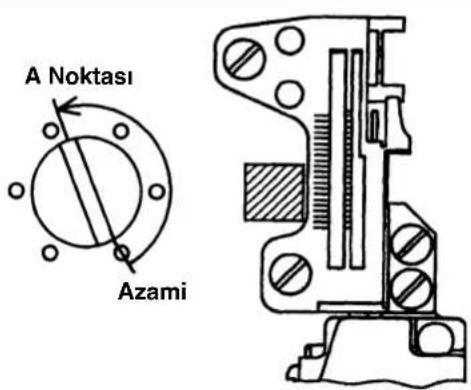

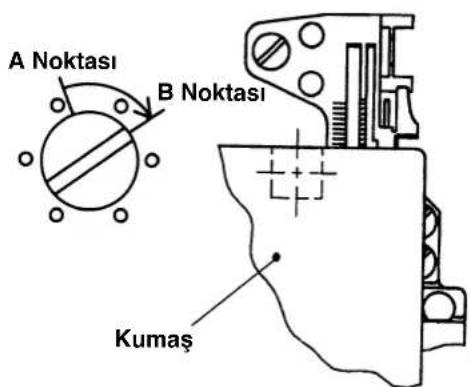

A Noktası (4) Aydınlatma sensörü ışık yoğunluğunun ayarlanması UYARI: Makinenin aniden çalışmasına neden olacağı ve tehlike yaratacağı için, çalıştırma pedalına KESİN- LİKLE BASMAYIN. Yanlışlık nedeniyle ortaya çıkabilecek çalışmayı engellemek için, işlemin kayış çıkartılmış olarak ya- pılması tavsiye edilir.

Sensörde kumaş olduğu zaman Dikilecek olan kumaşı, kumaş plâkasına takılmış sensörün üzerine yerleştirin. Yoğunluk ayar reostasını, A konumundan yavaş-yavaş ışık yoğunluğunun arttığı konuma doğru ve denge uyarı lambası (yeşil LED) sönünceye kadar çevirin. Bu konum B noktası olarak belirlenmelidir.

1) Aydınlatma sensörünün algılama için gereken

ışık yoğunluğunu, aşağıda anlatılan şekilde ve reostadan yararlanarak ayarlayın. Kumaşsız: Yeşil ve kırmızı ışık yukarı. Kumaşlı: Yeşil ışık yanar, kırmızı ışık söner.

Sensör panjuru soldaki çizimde gösterilen şekilde olduğu zaman “açık” konumdadır.

Aydınlatma sensörünün ışık yoğunluğunu, dikilen kumaşa göre ayarlayın. Azami [Ayar yöntemi]

Sensörde kumaş olmadığı zaman Yoğunluk ayar reostasını, azami konumdan yavaş-yavaş ışık yoğunluğunun azaldığı konuma doğru ve denge uyarı lambası (yeşil LED) sönünceye kadar çevirin. Bu konum A noktası olarak belirlenmelidir. Kumaş A Noktası B Noktası B Noktası A Noktası Orta

Işık yoğunluğu ayar reostasını, A ile B noktalarının ortasına gelecek şekilde ayarlayın.

Doğrulama Aşağıdaki noktaları doğrulayın : Sensöre kumaş yerleştirilmediği zaman : Yeşil ve kırmızı ışık yukarı. Sensöre kumaş yerleştirildiği zaman : Yeşil ışık yanar, kırmızı ışık söner. Kumaş kenar sensörü ışık yoğunluk ayarı tamamlanmıştır. Yoğunluk reostası Aydınlatma sen- sörü Yeşil / kırmızı LED Sensör panjuru38

Makinelerin yağlama talimatı, iğnelerin takılması, baskı ayağı basıncının ayarlanması, baskı ayağının çıkartılması, dikiş uzunluğunun ayarlanması, farklı besleme ayarı, bıçak ve üst üste dikiş ayarı gibi her makineye özgü farklı ayarlar ve makine kafasının temizlenmesi, yağ ﬁ ltresi ve pompa süzgecinin de- ğiştirilmesi gibi özel bakım işlemleri, makinelerin standart Kullanma Kılavuzlarına göre yapılır. Makine kafasına, çizimde gösterilen şekilde iplik takın. (İplik geçirme şeması, ayrıca lüper kapağı- nın arkasına da yapıştırılmıştır.)

UYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmaları önlemek için, her türlü çalışma öncesi makinenin şalterini KAPATIN. Makinenin arızalanmasını/hasar görmesini önlemek için, aşağıda belirtilen hususları kontrol edin.

İlk kurulumdan sonra, makineyi hizmete almadan önce; makineyi tamamen temizleyin.

Nakliye sırasında makinede biriken tozu temizleyin ve makineyi yağlayın.

Voltajı kontrol edin ve doğru değere ayarlandığından emin olun.

Fişin prize doğru biçimde takıldığından emin olun.

Makineyi belirtilen ve doğru olan voltaj değeri dışındaki bir voltajla asla kullanmayın.39

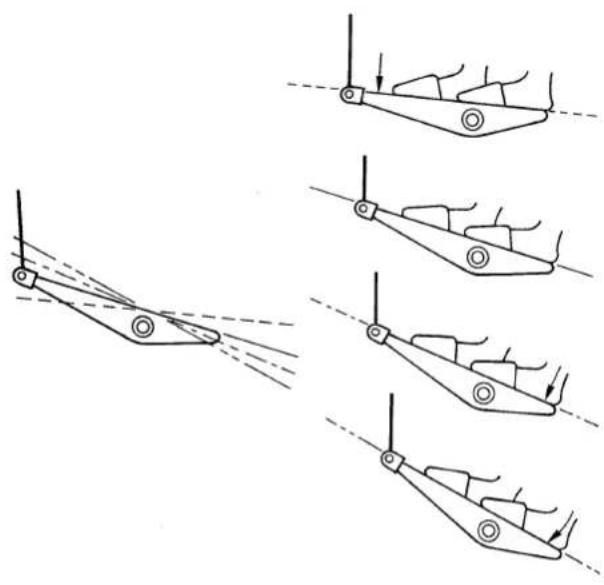

2. Pedalın çalışması

UYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmalardan korunmak için, ellerinizi, saçlarınızı ve elbiselerinizi, makinenin dönen parçalarından ve iğne giriş alanından uzak tutun. Şalter açıldığı zaman dikiş makinesi çalışır ve makinenin üst ölü noktasını tespit etmek için yarım ilâ bir tur kadar döner. Elleriniz, saçlarınız veya elbiseleriniz bu dönen parçalara kapılır veya iğne giriş bölgesinde kalırsa, parçalanma veya yaralanmalarla sonuçlanan, daha önce de belirtilen türde kazalar ortaya çıkar.

Pedalın ön tarafına basılması

--- Dikiş makinesi çalışır.

Pedal boşta. --- Dikiş makinesi durur.

Pedalın arka tarafına basılması --- Baskı ayağı yukarı gider. (Baskı ayağı aşağı iner.)

Pedalın arka tarafına tam basılması --- Baskı ayağı kaldırma ve iplik kıstırma işlemi baş- latılır. (Sadece dikiş başlangıcında kullanın. Bu işlemi, dikiş dikme sırasında uygulamayın.)

3. İplik kıstırma dikiş işlemi

Pedalın arka tarafına tam olarak basılması

, iplik kıstırma işleminin başlatılmasını sağlar. Bu nedenle eğer bu işlem

dikiş dikme sırasında uygulanırsa; dikişe tekrar başlanırken “dikiş başlangıcı iplik tansiyonu düşürme işlevi” gerçekleştirilir. Bu işlemi

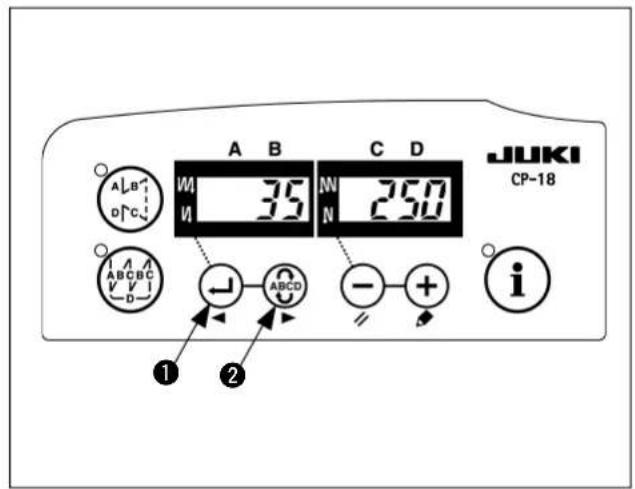

, dikiş dikme sırasında uygulamayın. (1) SC-921 (ya da SC-510) ekranının onaylanması SC güç şalterini açtıktan sonra ekranda "----" görül- düğünü kontrol edin. Görülmüyorsa, SC-921 (ya da SC-510) ayarlarını tekrar kontrol edin. SC-921SC-51040 (4) Dikiş Sonu

1) Kumaşın kenarı sensöre eriştiği zaman, iplik kı stırma işlemi otomatik olarak başlar. Dikiş makinesi,

iplik kıstırma işlemini uygulayarak belirli adette dikişi diker, sonra dikiş makinesi durur ve baskı ayağı yukarı kalkar.

2) Gevşek zincir dikiş hızı ayarı (otomatik) ve dikiş sonundaki ilmek sayısı için, SC-921 için bakınız "

-4. İplik kıstırma işlev parametrelerinin yapılabilir ayarları " ve "

-5. Farklı ayarların değiştirme yön- temi ", ya da SC-510 için "

-4. İplik kıstırma işlev parametrelerinin yapılabilir ayarları " ve "

-5. Farklı ayarların değiştirme yöntemi

(2) Kumaşın yerleştirilmesi ve kumaş kenar sensörünün doğrulanması

İğneyi ve baskı ayağını kaldırmak için, çalıştırma pedalının arka tarafına basın.

2) Dikilecek kumaşı üst bıçağın altına yerleştirin ve

gidebildiği kadar ileri alın. Bu işlem sırasında, aydınlatma sensörü ile ilgili şu hususları doğrulayın: Kumaş ile: Yeşil ve kırmızı ışık yukarı. Kumaşsız: Yeşil ışık yanar, kırmızı ışık söner.

Sensör panjuru soldaki çizimde gösterilen şekilde olduğu zaman “açık” konumdadır. Çalıştırma pedalı bırakıldığı zaman, baskı ayağı aşağıya iner.

3) Aydınlatma sensör ekranı normal olmadığı

-1. Kumaş kenar sensörü reﬂ ektör etiketinin yeniden yapıştırılması” veya

-6 (4) Aydınlatma sensörü ışık yoğunluğunun ayarlanması ” bölümlerine bakın. Kumaş kenar sensörü reﬂ ektör ﬁ tili. Kumaş (3) Çalıştırma Çalıştırma pedalının ön tarafına basıldığı zaman, dikiş makinesi çalışmaya başlar.

1. Kumaş sensöre erişemezse; pedala bassanız dahi dikiş makinesi çalışmaz. Bu nedenle

kumaşın önceden belirlenmiş konuma hatasız yerleştirilmesi şarttır.

2. Dikiş sırasında baskı ayağını kaldırmak için, çalıştırma pedalının arka tarafına basın.

(Pedalın arka tarafına tam basmayın.) Otomatik iplik kıstırma işlemi ile dikiş dikilirken çalıştırma pedalı bırakılsa dahi, dikiş maki- nesi durmaz. Acil durumlarda şalteri KAPATIN. Yoğunluk reostası Aydınlatma sen- sörü Yeşil / kırmızı LED Sensör pan- juru Sensör panjuru41

(5) Boşta kalan kıstırma ipliğinin kumaştan kesilmesi

Boşta kalan kıstırma ipliğini, kendinizden uza- ğa doğru dikiş kenarından çekin. (Kıstırma ipliği, plâka mandalından dışarı gelecek kadar çekilmelidir.)

Kıstırma ipliğini, transport dişlisine takılmaya- cak şekilde döşeyin.

Kıstırma ipliğini, iplik kıstırma baskı plâkasının altına yerleştirin.

Kıstırma ipliğini kendinize doğru çekin ve ger- gin şekilde yerleştirin.

Kıstırma ipliği plakanın kanalına girdikten son- ra en sağ a doğru çekildiği zaman, sabit bıçak kıstırma ipliğini kumaştan keser.

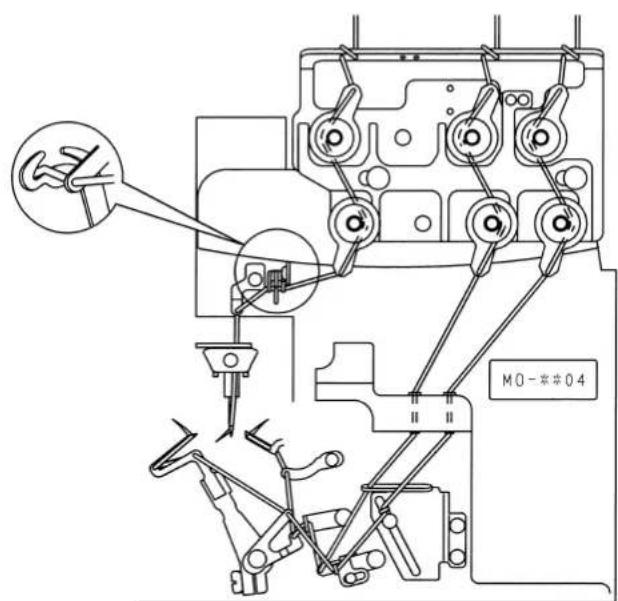

4. Dikişin ayarlanması

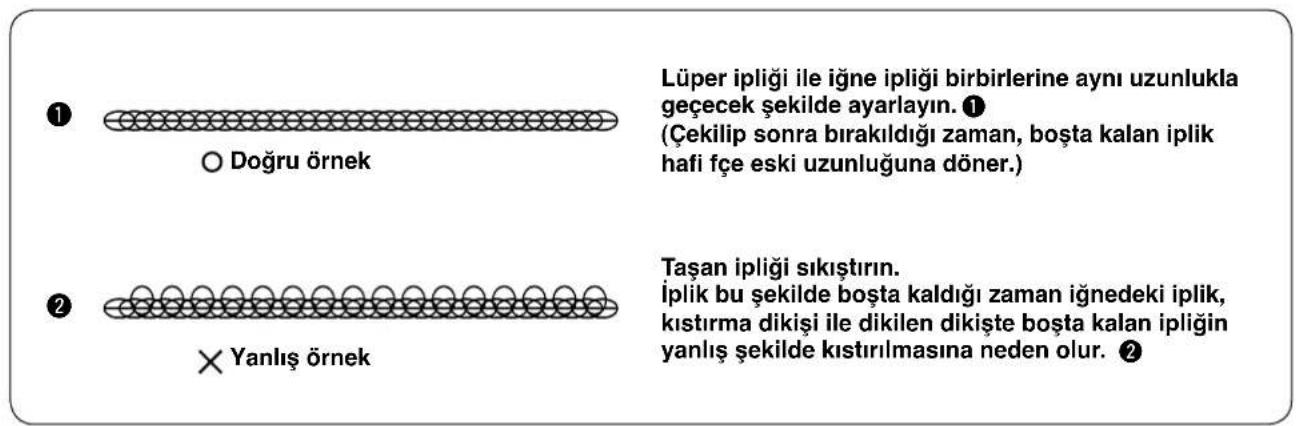

Lüper ipliği ile iğne ipliği birbirlerine aynı uzunlukla geçecek şekilde ayarlayın.

(Çekilip sonra bırakıldığı zaman, boşta kalan iplik haﬁ fçe eski uzunluğuna döner.) Taşan ipliği sıkıştırın. İplik bu şekilde boşta kaldığı zaman iğnedeki iplik, kıstırma dikişi ile dikilen dikişte boşta kalan ipliğin yanlış şekilde kıstırılmasına neden olur.

(1) Dikişler Dikişleri ayarlayan iplik tansiyonu kontrol elemanları; iplik tansiyon kontrolünün iki alt kademesinden biri- sini oluştururlar. Üst kademe : Kıstırma ile dikiş için Üst kademedeki iplik tansiyonu kontrol elemanları, boşta kalan kıstırma ipliği ile dikiş için kullanılırlar. Alt kademe : Dikiş için Kontrol elemanlarını, istenilen dikiş elde edilecek şekilde ayarlayın. (2) Boşta kalan iplik Boşta kalan ipliğin en çok tercih edilen durumu, gevşek zincirlemedir. İpliği, iplik tansiyonu kontrol elemanları ile üst kademede ayarlayın.

Doğru örnekYanlış örnek42

5. İplik kıstırma işlev parametrelerinin ayarlanması.

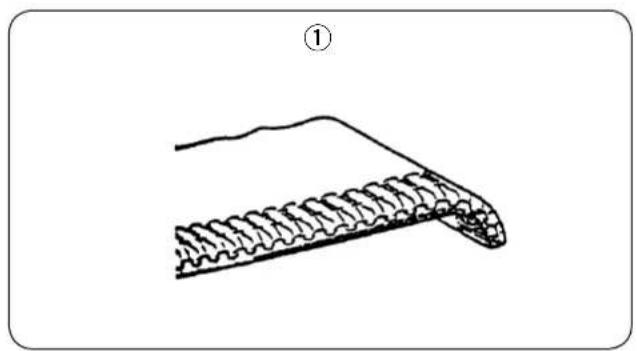

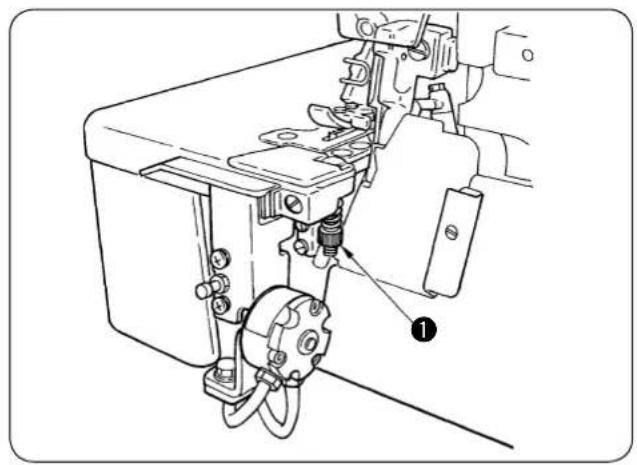

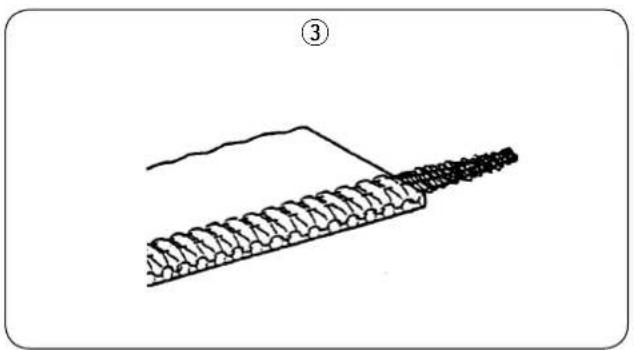

(1) İplik kıstırma baskı yayı basıncının ayarlanması İplik kıstırma baskı ayarını, basınç ayar vidası

Yayın sertliğini, malzeme kenarındaki iplik di- kiş başlangıcında çizimde

gösterildiği gibi haﬁ fçe aşağıya doğru çekilecek şekilde ayar- layın.

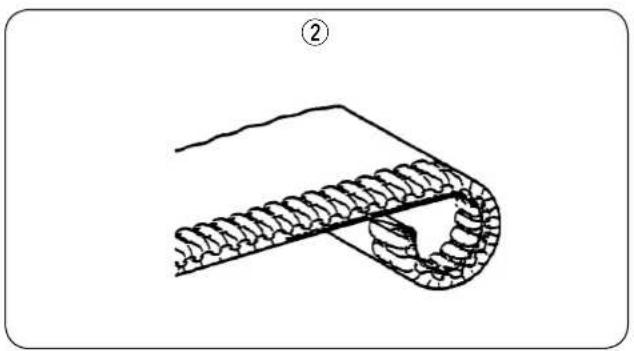

Dikiş başlangıcında boşta kalan iplik, dikişin içine girmediği ve dışarıya taştığı zaman, ya- yın basıncını arttırın.

Dikiş başlangıcında boşta kalan iplik, dikişin içine girmediği ve dışarıya taştığı zaman, yayın basıncını arttırın.

6. Kıstırma ile iplik çekmenin ve düz dikişin değiştirilmesi

(Sensör panjuru) Kumaş kenar sensörünün panjuru açılıp/ kapatılarak, dikiş makinesi iplik kıstırma ile veya düz dikiş için kullanılabilir. Döner tip panjurun açılması/kapanması.

Panjur “kapalı” Dikiş makinesi düz dikiş için kullanılabilir. (Kumaş olup olmadığına bakılmaksızın makine çalışır.)

Dikiş makinesi, iplik kıstırma ile dikiş dikmek için kullanılır. (Sensöre kumaş yerleştirilmediği zaman, çalıştırma pedalının ön tarafına basılsa dahi dikiş makinesi çalışmaz.) Kumaş kenarı sensör panjurunun kapatılması (düz dikiş) durumunda; pedalın arka tarafına tam basıldıktan sonra, dikiş makinesinin ilk AÇILIŞINDAN sonra ilk dikiş başlangıcında ip- lik tansiyonu düşürülür ve makine yavaş başlatılır. Yavaş başlatma dikiş adedini “0” olarak seçmek ve dikiş başlangıcındaki iplik tansiyonu düşürülerek dikilen dikiş adedini düzenlemek zorunluluğundan kurtulmak mümkündür. Sensör panjuruSensör panjuru44

1. Kumaş kenar sensörü reﬂ ektör etiketinin değiştirilmesi

Tespit vidası Kıstırma plâkasıSabit bıçak0 ilâ 1 mmSabit bıçak, kenar düzleminden dışa- rıya taşmamalıdır. Dikilen kumaş, daima reﬂ ektör etikete temas eder. Bu durum etiket yüzeyinin aşınmasına ve reﬂ ektör kap- lamadaki ışık yansıtma veriminin düşmesine neden olur. Etiket yıprandığı zaman, yenisi ile değiştirilmesi şarttır. Etiketin ışık yansıtma veriminin düşmesi, dikiş başlangıcında dikiş makinesine kumaş yerleştirildiği zaman makinenin çalışmamasına veya boşta kalan ipliğin yumuşak zincirlenmesine engel olur. Bu du- rumda boşta kalan iplik kıstırma işlevi hatalı hale gelir. Etiketin yansıtma verimi sensör konumunun ayar- lanması ile arttırılamadığı takdirde, aşınmış etiket ç ıkartılmalı ve kumaş plâkasına yenisi takılmalıdır.

1) Eski etiketi kumaş plakasından çıkartın.

2) Kumaş plâkasında etiketin yapıştırıldığı alanın bütün yağını ve kirini tamamen temizleyin ve aynı yere

yeni etiketi yapıştırın. Reﬂ ektör etiket değiştirildikten sonra, sensör ışık yoğunluğunu ayarlayın. Sensör ışık yoğunluğunun ayarlanması için; “

-6-(4) Aydınlatma sensörü ışık yoğunluğu- nun ayarlanması” paragrafına bakın. Sabit bıçağı takarken, taban yüzüne temas edecek şekilde yerine oturtun. Kıstırma plakası yukarı kalkarsa, boşta kalan ipliğin tutulma işlemi, gereken şekilde gerçekleştirilemez. Sabit bıçak boşta kalan ipliği kesemez hale geldigi zaman, sabit bıçağı değiştirin. Sabit bıçağı değiştirirken, çok keskin olan bıçak ağzının elinizi kesmemesi için gereken özeni gösterin.

1) Sabit bıçağın görünmesi için; kıstırma plakasını

yukarı kaldırın ve çevirin.

2) Tespit vidalarını

sökün ve sabit bıçağı değiştirin.

2. Sabit bıçağın değiştirilmesi

Kıstırma plâkasıSabit bıçakUYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmalardan korunmak için, ellerinizi, saçlarınızı ve elbiselerinizi, makinenin dönen parçalarından ve iğne giriş alanından uzak tutun. UYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmalardan korunmak için, ellerinizi, saçlarınızı ve elbiselerinizi, makinenin dönen parçalarından ve iğne giriş alanından uzak tutun.45

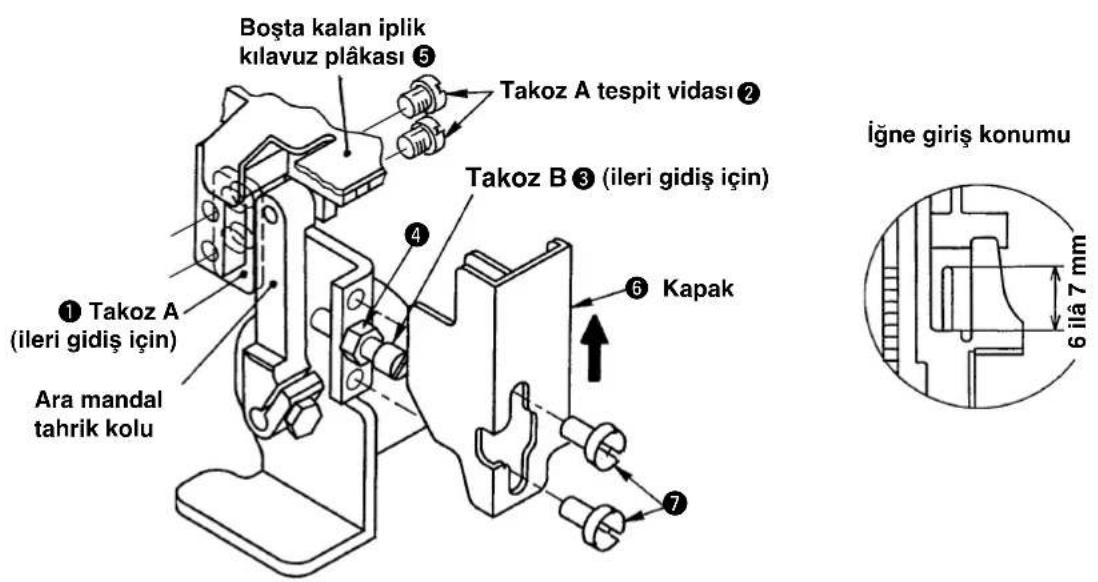

(ileri gidiş için) İğne giriş konumuBoşta kalan iplik kılavuz plâkası Takoz A tespit vidası

Takoz A (ileri gidiş için)

3. Ara mandalı ayarlanması

Ara mandal plâkadan 0 ilâ 1 mm geriye çekilecek konuma getirmek için, B takozundan

yararlanın. Ayarı yaptıktan sonra, B takozunu

tespit edin. (İşlem B takozunu

ayarlayarak ve ara mandal üst ucunu plâka ile aynı hizaya getirerek daha kolay şe- kilde yapılır ve sonra B takozu 1/2 ilâ 3/4 tur gevşeti- lir.) İğne giriş konumu0 ilâ 1 mm (1) Ara mandal çıkıntı miktarının ayarlanması Ara mandalı, plâkadan 6 ilâ 7 mm dışarıya taşacak konuma getirmek için, A takozundan

yararlanın. Bu işlem sırasında, takoz A tespit vidalarını

sıkarak, düzleme temas etmesini sağlayın. (Ayar işlemi B takozu

ile yapıldığı zaman, 6 ilâ 7 mm taşma miktarı daha kolay elde edilir, ayar yapıl- dıktan sonra A takozu

düzlemle temas edecek hale getirilir.) Ara mandalın çok fazla taşması, iğnenin kırılmasına yol açar. Bu nedenle, dikkatli olun. (2) Ara mandal geri çekilme miktarının ayarlanması Ara mandalın çok fazla geriye çekilmesi, hareketin aksamasına yol açar. Bu nedenle, dikkatli olun. (3) Kapağın takılması Kapağa

ok işareti yönünde haﬁ fçe bastırın, boşta kalan iplik kılavuz plâkasına

temas etmesini sağ- layın ve tespit vidaları

ile tespit edin. 6 ilâ 7 mm UYARI: Makinenin aniden çalışması sonucu ortaya çıkabilecek yaralanmaları önlemek için, her türlü çalış- ma öncesi makinenin şalterini KAPATIN.46

1. Boşta kalan iplik içeriye düzgün şekilde sarılmadığı zaman:

Boşta kalan iplik gevşek zincirinin yapılma durumu p.41

İplik kıstırma baskı yayı basıncının arttırılması p.42

Başlangıçta tansiyon düşürülmüş olarak dikilecek dikiş adedinin arttırılması. p.8 , 12

Başlangıçtaki yavaş çalışma hızını azaltın. p.8 , 10

Yavaş başlatma dikiş adedinin arttırılması p.8 , 10

2. Dikiş başlangıcında iğne iplik tansiyonu düşürüldüğü zaman

Tansiyon düşürülmüş olarak dikilecek dikiş adedinin azaltılması. p.8 , 12

Başlangıçtaki yavaş çalışma hızını azaltın. p.8 , 10

Yavaş başlatma dikiş adedinin arttırılması p.8 , 10 Kontrol edilecek diğer hususlar :

Kıstırma düzenleme modu seçilmiş mi ? p.8 ilâ

Yavaş başlatma düzenlenmiş mi ? p.8 ilâ

Kıstırma plâkası kalkıyor mu ? p.44

İplik tansiyon plâkası sürtünme olmaksızın normal çalışıyor mu ? p.26 , 32

Dikilecek kumaş, üst bıçağın altında gidebildiği yere kadar itilmiş mi ? p.35 Konular, sorunlara karşılıktır. Bilgi sayfası

RUNLARIN GİDERİLMESİ İÇİN ÖNLEMLER

1. SC-921 kullanıyorsanız

İplik kıstırma işlemi yapılırken, dikiş başlangıcında iplik tansiyonunun bir veya iki dikiş için düşürülmesi suretiyle ipliğin kesin olarak kıstırılması mümkündür.47

1. Boşta kalan iplik içeriye düzgün şekilde sarılmadığı zaman:

Boşta kalan iplik gevşek zincirinin yapılma durumu p.41

İplik kıstırma baskı yayı basıncının arttırılması p.42

Başlangıçta tansiyon düşürülmüş olarak dikilecek dikiş adedinin arttırılması. p.19 , 23

Başlangıçtaki yavaş çalışma hızını azaltın. p.19 , 21

Yavaş başlatma dikiş adedinin arttırılması p.19 , 21

2. Dikiş başlangıcında iğne iplik tansiyonu düşürüldüğü zaman

Tansiyon düşürülmüş olarak dikilecek dikiş adedinin azaltılması. p.19 , 23

Başlangıçtaki yavaş çalışma hızını azaltın. p.19 , 21

Yavaş başlatma dikiş adedinin arttırılması p.19 , 21 Kontrol edilecek diğer hususlar :

Kıstırma düzenleme modu seçilmiş mi ? p.19 ilâ

Yavaş başlatma düzenlenmiş mi ? p.19 ilâ

Kıstırma plâkası kalkıyor mu ? p.44

İplik tansiyon plâkası sürtünme olmaksızın normal çalışıyor mu ? p.26 , 32

Dikilecek kumaş, üst bıçağın altında gidebildiği yere kadar itilmiş mi ? p.35 Konular, sorunlara karşılıktır. Bilgi sayfası İplik kıstırma işlemi yapılırken, dikiş başlangıcında iplik tansiyonunun bir veya iki dikiş için düşürülmesi suretiyle ipliğin kesin olarak kıstırılması mümkündür.

Le descrizioni contenute in questo manuale d’ istruzioni sono soggette a modiﬁ che senza alcun preavviso. 对本产品如有不明之处，请向代理店或本公司营业部门询问。 ※ 本使用说明书中的规格因改良而发生变更，请订货时确认。 Gerektiği takdirde daha fazla ve ayrıntılı bilgi edinmek için; lütfen distribütörlerimize ve bayilerimize başvur- maktan çekinmeyin.

Bu kullanma kılavuzunun kapsamı içinde yer alan bilgileri, üründeki gelişmelere bağlı olarak ve ön uyarıya gerek kalmaksızın değiştirme hakkımız saklıdır. 11 · 09 Printed in Japan Copyright

Dünya genelinde tüm hakları saklıdır.

Kılavuz asistanı

ChatGPT tarafından desteklenmektedir

Mesajınız bekleniyor

Ürün bilgisi

Marka : JUKI

Model : PS700

Kategori : Dikiş makinesi
