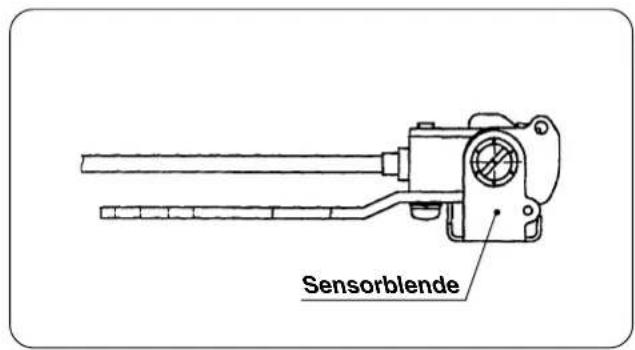

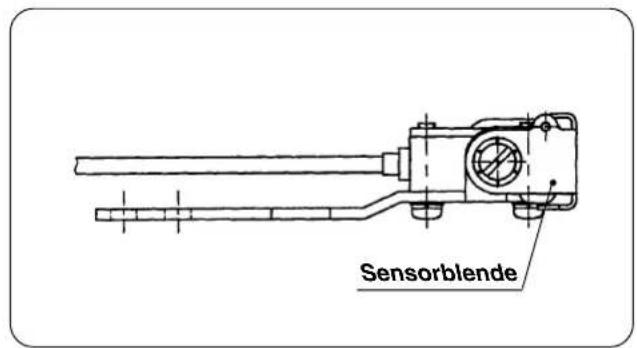

6. Umschaltung von Kettelfaden-Einrollen und Übersteppen (Sensorblende) ................... 43

*. WARTUNG............................................................................................... 44

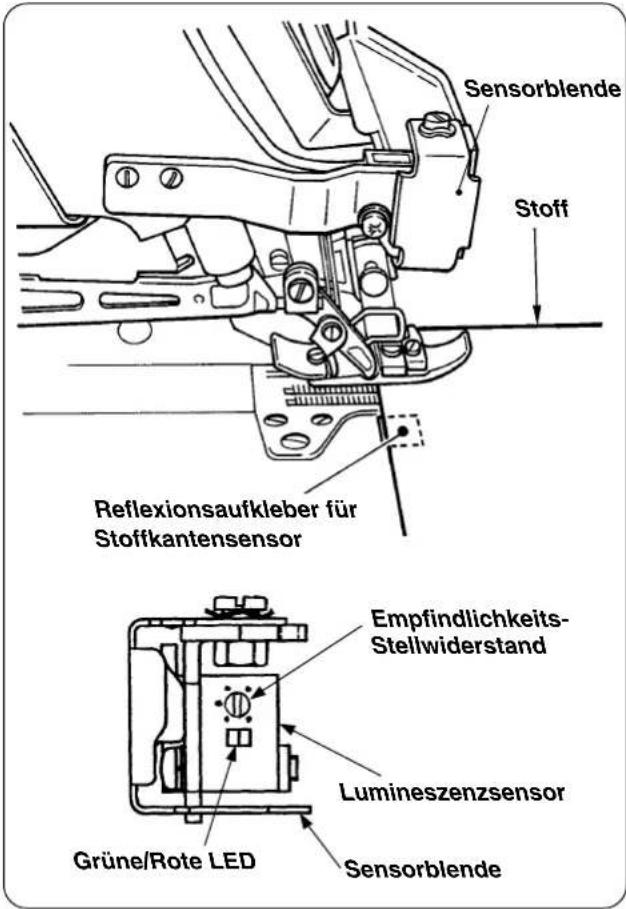

1. Auswechseln des Stoffkantensensor-Reflexionsaufklebers ............................................ 44

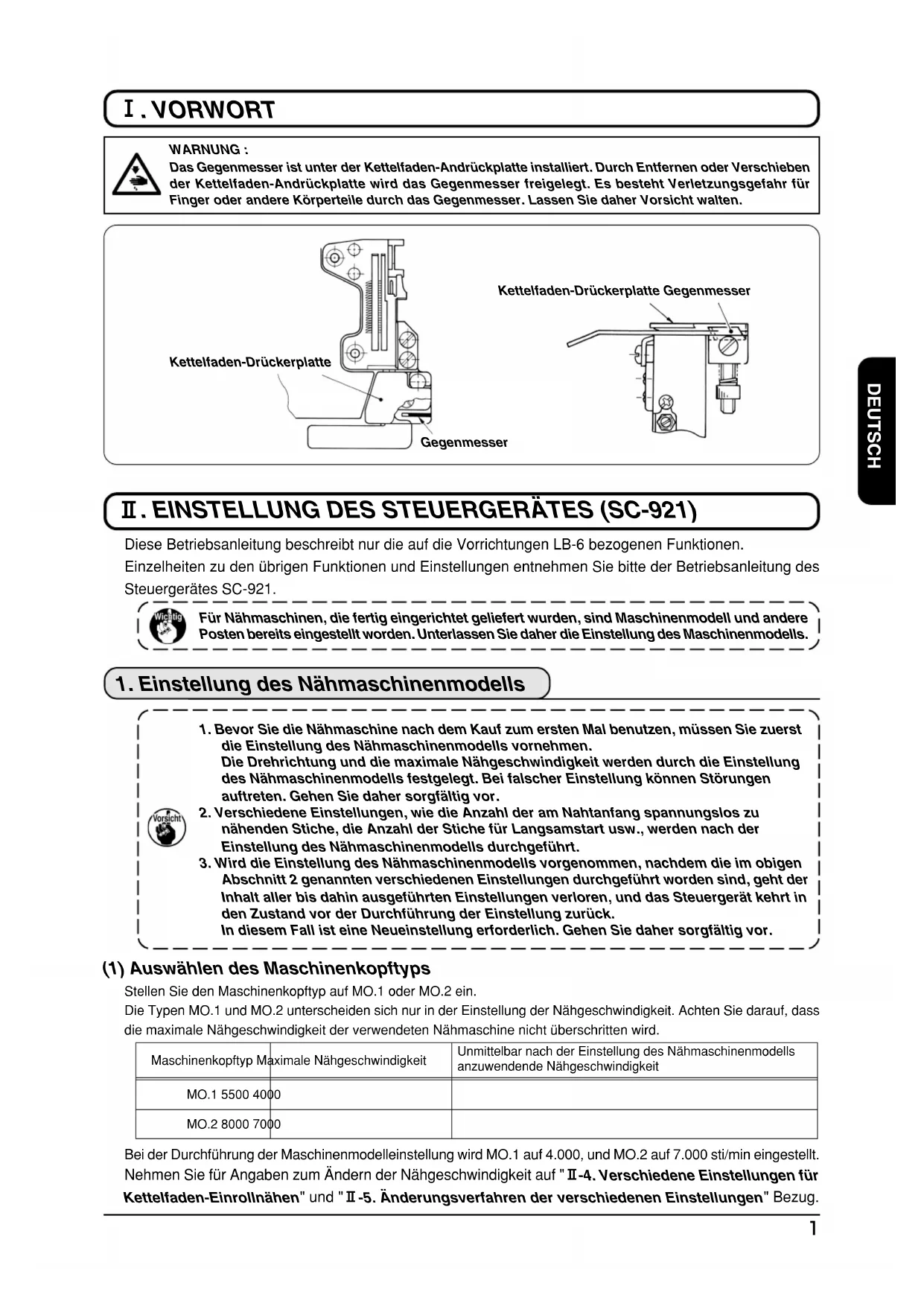

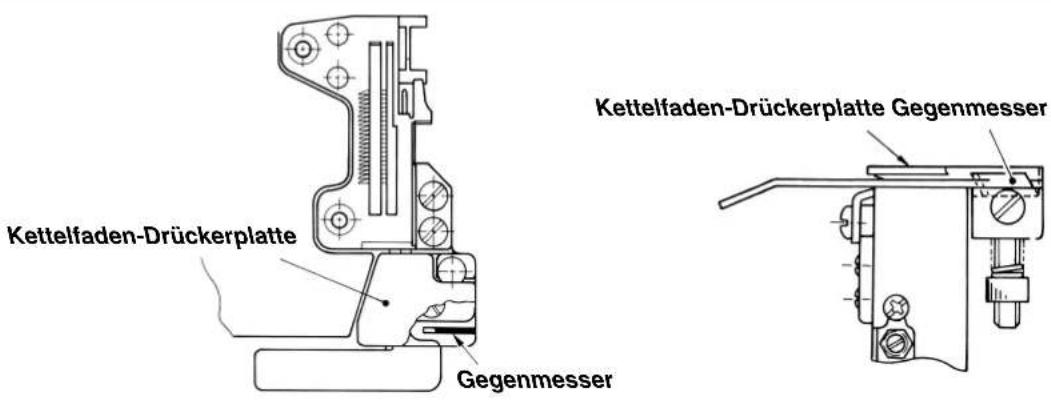

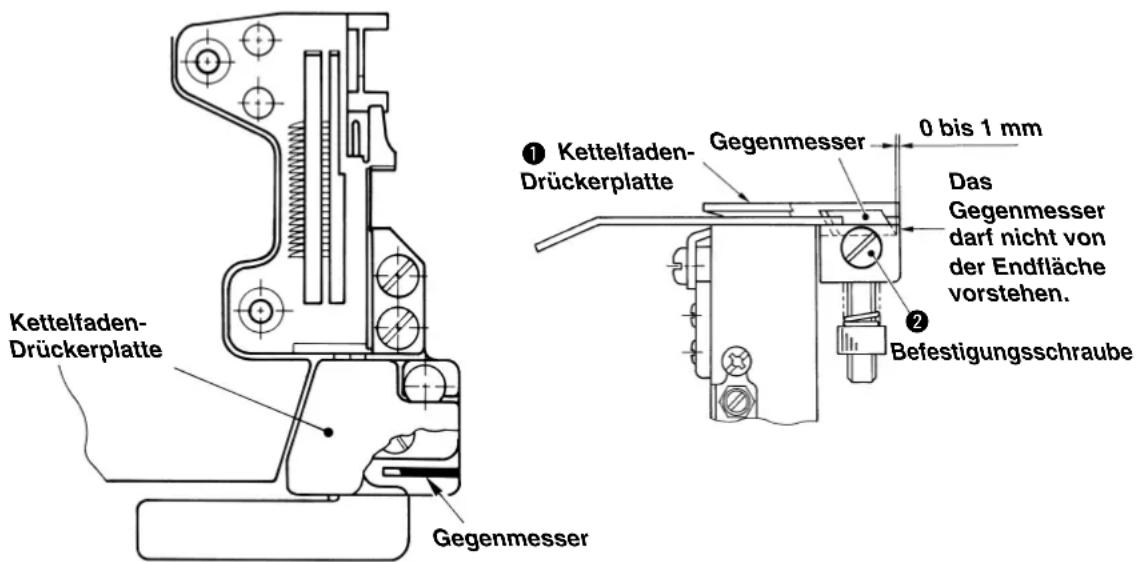

. VORWORT WARNUNG :Das Gegenmesser ist unter der Kettelfaden-Andrückplatte installiert. Durch Entfernen oder Verschiebender Kettelfaden-Andrückplatte wird das Gegenmesser freigelegt. Es besteht Verletzungsgefahr fürFinger oder andere Körperteile durch das Gegenmesser. Lassen Sie daher Vorsicht walten.Kettelfaden-Drückerplatte GegenmesserGegenmesserKettelfaden-Drückerplatte

. EINSTELLUNG DES STEUERGERÄTES (SC-921) Diese Betriebsanleitung beschreibt nur die auf die Vorrichtungen LB-6 bezogenen Funktionen.Einzelheiten zu den übrigen Funktionen und Einstellungen entnehmen Sie bitte der Betriebsanleitung desSteuergerätes SC-921.Für Nähmaschinen, die fertig eingerichtet geliefert wurden, sind Maschinenmodell und anderePosten bereits eingestellt worden. Unterlassen Sie daher die Einstellung des Maschinenmodells.

1. Einstellung des Nähmaschinenmodells

1. Bevor Sie die Nähmaschine nach dem Kauf zum ersten Mal benutzen, müssen Sie zuerstdie Einstellung des Nähmaschinenmodells vornehmen.Die Drehrichtung und die maximale Nähgeschwindigkeit werden durch die Einstellungdes Nähmaschinenmodells festgelegt. Bei falscher Einstellung können Störungenauftreten. Gehen Sie daher sorgfältig vor.2. Verschiedene Einstellungen, wie die Anzahl der am Nahtanfang spannungslos zunähenden Stiche, die Anzahl der Stiche für Langsamstart usw., werden nach derEinstellung des Nähmaschinenmodells durchgeführt.3. Wird die Einstellung des Nähmaschinenmodells vorgenommen, nachdem die im obigenAbschnitt 2 genannten verschiedenen Einstellungen durchgeführt worden sind, geht derInhalt aller bis dahin ausgeführten Einstellungen verloren, und das Steuergerät kehrt inden Zustand vor der Durchführung der Einstellung zurück.In diesem Fall ist eine Neueinstellung erforderlich. Gehen Sie daher sorgfältig vor. (1) Auswählen des Maschinenkopftyps Stellen Sie den Maschinenkopftyp auf MO.1 oder MO.2 ein.Die Typen MO.1 und MO.2 unterscheiden sich nur in der Einstellung der Nähgeschwindigkeit. Achten Sie darauf, dassdie maximale Nähgeschwindigkeit der verwendeten Nähmaschine nicht überschritten wird. Bei der Durchführung der Maschinenmodelleinstellung wird MO.1 auf 4.000, und MO.2 auf 7.000 sti/min eingestellt. Nehmen Sie für Angaben zum Ändern der Nähgeschwindigkeit auf "@ -4. Verschiedene Einstellungen für Kettelfaden-Einrollnähen " und "@ -5. Änderungsverfahren der verschiedenen Einstellungen " Bezug.Unmittelbar nach der Einstellung des Nähmaschinenmodellsanzuwendende Nähgeschwindigkeit2 (2) Auswahlverfahren des Maschinenkopftyps Funktions-Nr. Einstellwert Eingabetaste (Einstellwert und Aktualisierung der Funktions-Nr.) in (–)Richtung Eingabetaste (Einstellwert und Aktualisierung der Funktions-Nr.) in (+)Richtung Erniedrigungstaste (DOWN) Erhöhungstaste (UP) ModusumschalttasteFühren Sie nur die in den folgenden Erläuterungen beschriebenen Tastenoperationen aus.Warten Sie mindestens eine Sekunde bis zum erneuten Einschalten des Netzschalters.Wird der Netzschalter unmittelbar nach dem Ausschalten eingeschaltet, könnenFunktionsstörungen der Nähmaschine auftreten. Schalten Sie in diesem Fall dieStromversorgung erneut ein. Umschaltung auf den Funktionseinstellmodus

1) Die Stromversorgung ausschalten.

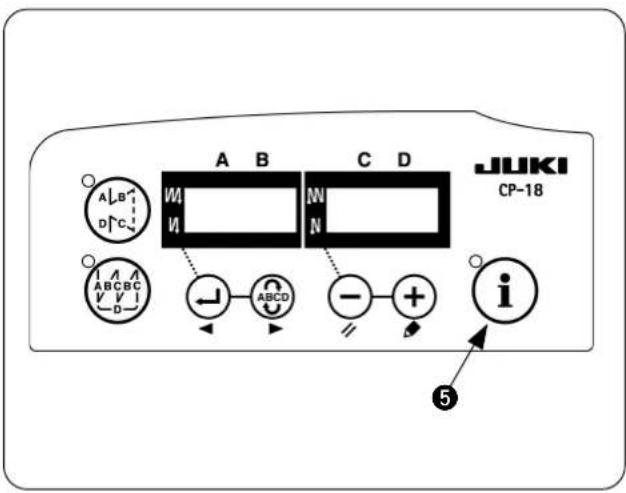

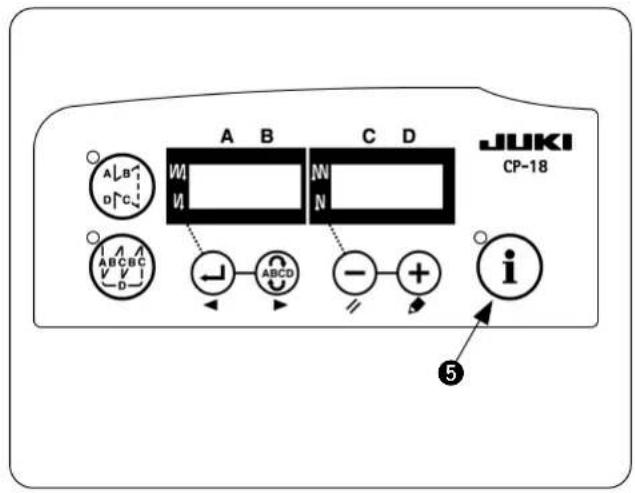

2) Bei gedrückter Taste

5 die Stromversorgung einschalten.

3) Die Bildschirmanzeige entspricht der Abbildung.

(Falls sich die Anzeige nicht ändert, die Schritte

1) und 2) erneut ausführen.)

Wenn Sie bereits andere Posteneingestellt haben, werden die letzteNummer und die eingestellten Datenangezeigt.3 DEUTSCH

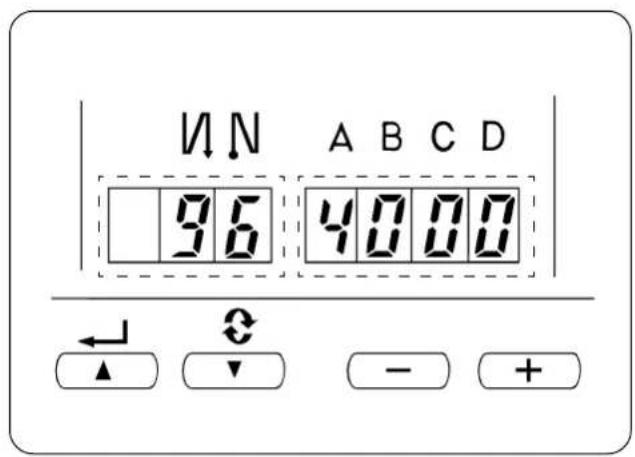

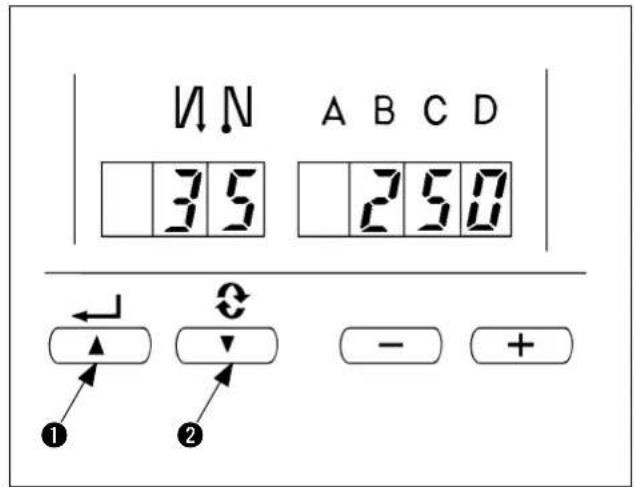

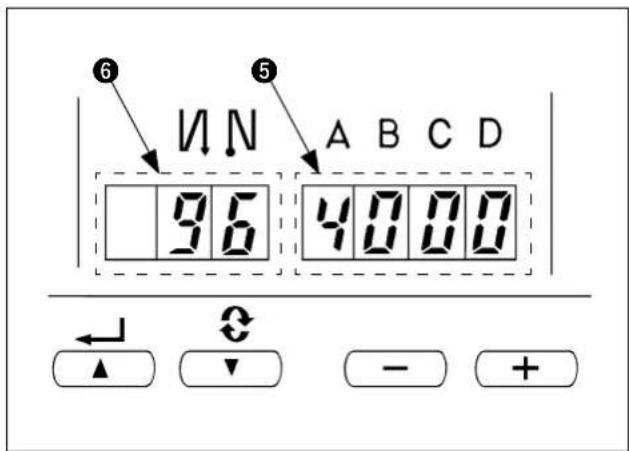

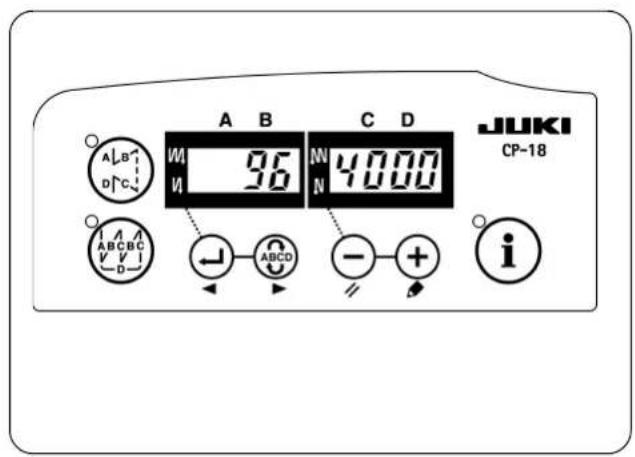

4) Drücken Sie die Taste 1 oder 2, um die

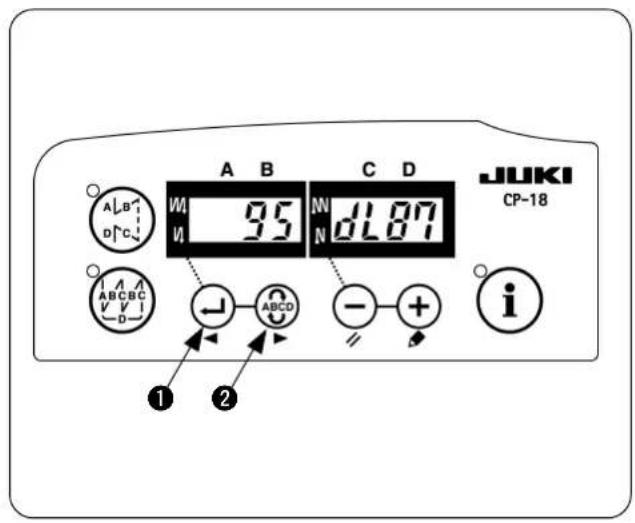

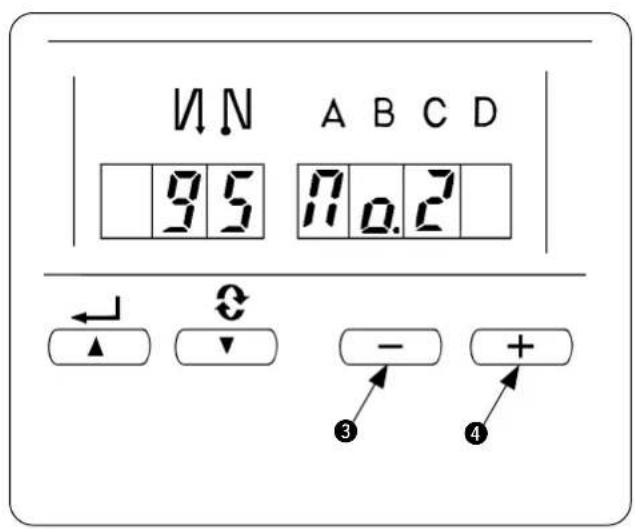

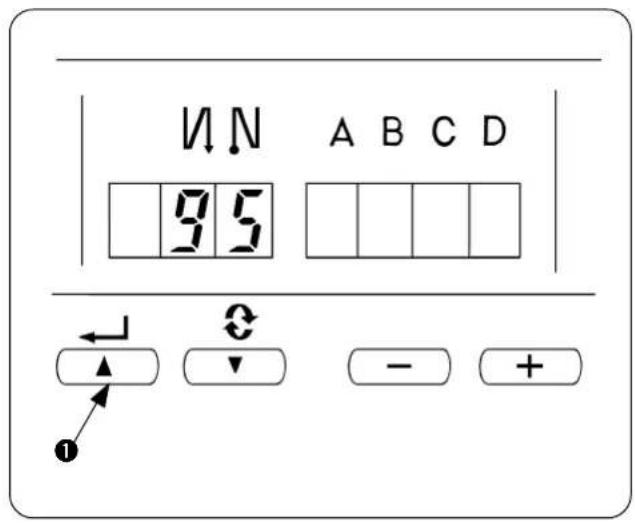

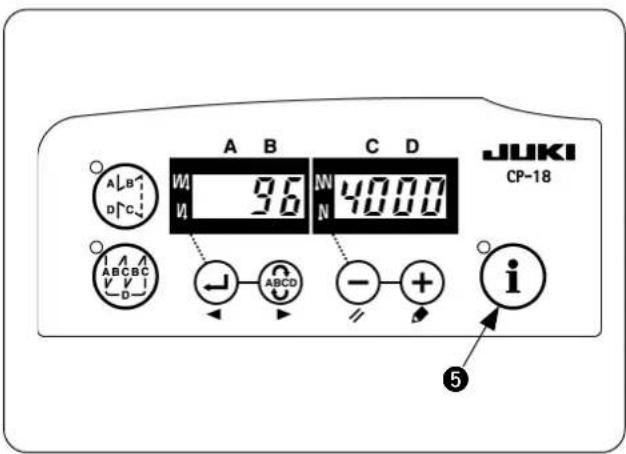

Anzeige aufzurufen, wie in der Abbildung gezeigt (Nr. 95).

5) Der Maschinenkopftyp kann durch Drücken der

Taste 3 (Taste 4) gewählt werden. Die Typen MO.1 und MO.2 unterscheiden sich nur im Einstellbereich der maximalen Nähgeschwindigkeit.

6) Nach der Wahl des Maschinenkopftyps durch

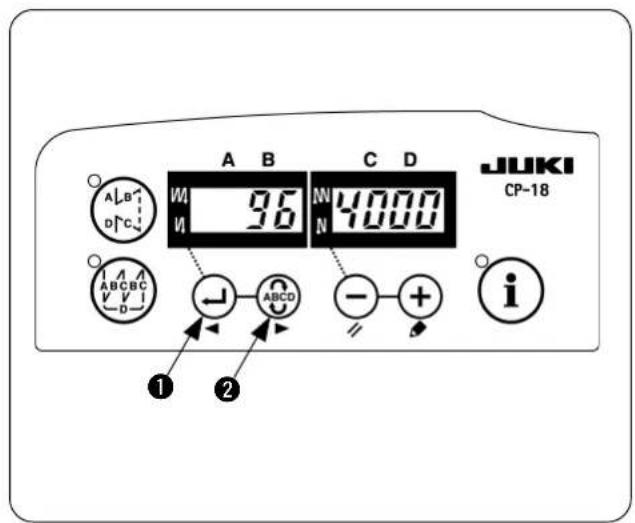

Drücken der Taste 1 (Taste 2) rückt die Schrittanzeige auf 96 oder 94 vor, und das Dis- play wechselt automatisch auf die Anzeige des Inhalts der Einstellung, die dem Maschinenkopftyp entspricht. Stromversorgung ausschalten.

Wenn der Maschinenkopftyp geändert wird, werden die vorher geänderten Inhalte auf die Standard-Einstellwerte zurückgesetzt. Wenn die Stromversorgung ausgeschaltet wird, ohne den Festlegungsvorgang durchzuführen, wird die Einstellung nicht geändert. Lassen Sie daher Vorsicht walten.4

2. Einstellung der Kettelfaden-Einrollfunktion

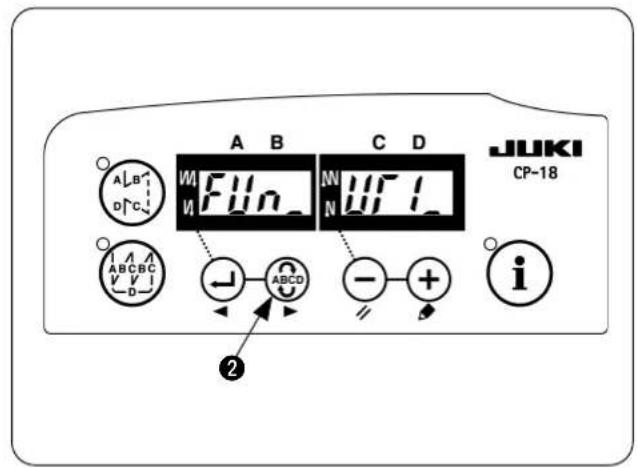

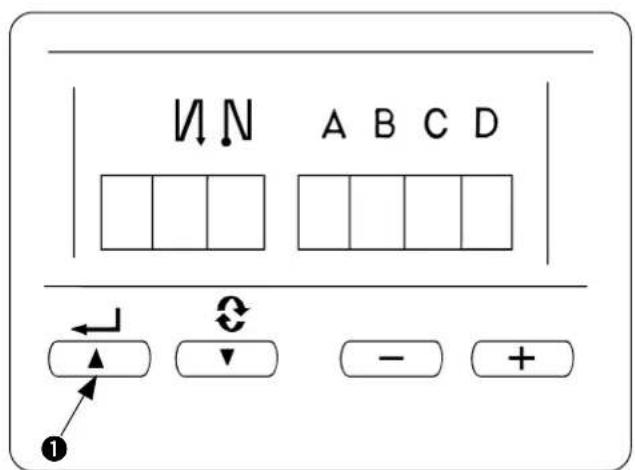

Umschaltung auf den Funktionseinstellmodus [Umschaltung auf Wartungsmodus]

1) Stromversorgung ausschalten.

5 drücken, um die Stromversorgung einzuschalten.

3) Die Bildschirmanzeige erscheint. Taste

5 für drei Sekunden gedrückt halten.

Wenn der zweite Summer ertönt, ist die Umschaltung auf den Wartungsmodus abgeschlossen. Die in der Abbildung gezeigte Bildschirmanzeige erscheint. (Identisch mit Benutzermodus)

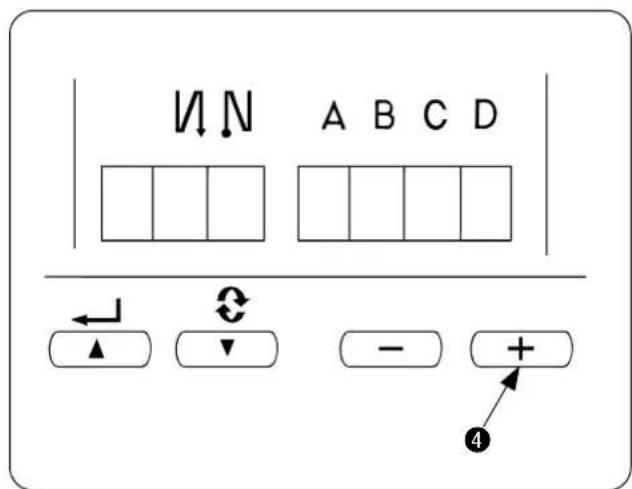

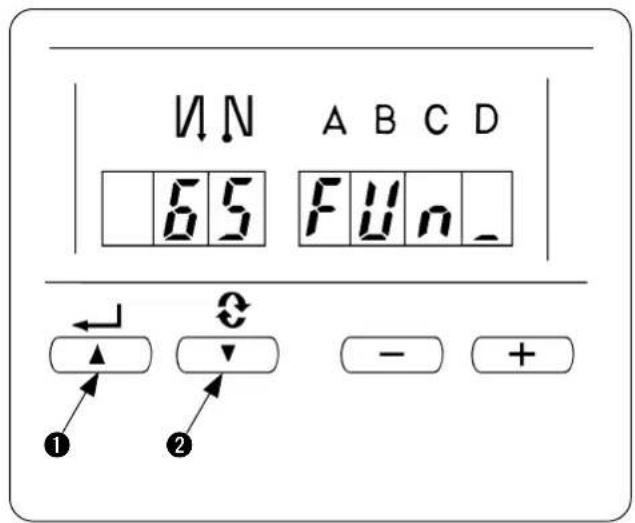

5) Die Kettelfaden-Einrollfunktion aufrufen.

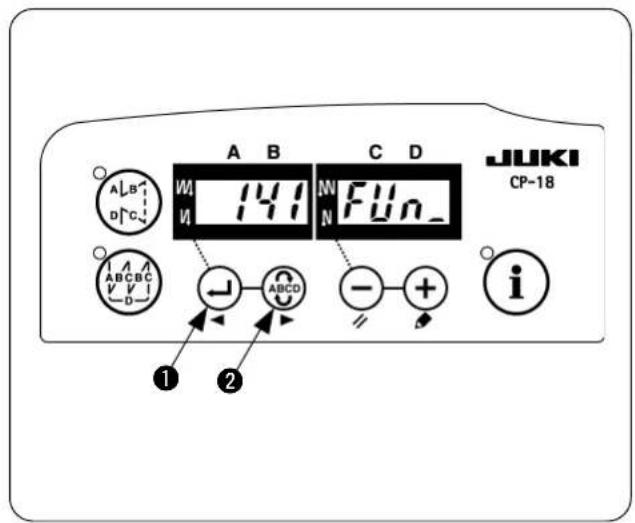

Drücken Sie die Taste 1 oder 2, um die Anzeige aufzurufen, wie in der Abbildung gezeigt (Nr. 141).

Wenn Sie bereits andere Posteneingestellt haben, werden die letzteNummer und die eingestellten Datenangezeigt.5 DEUTSCH

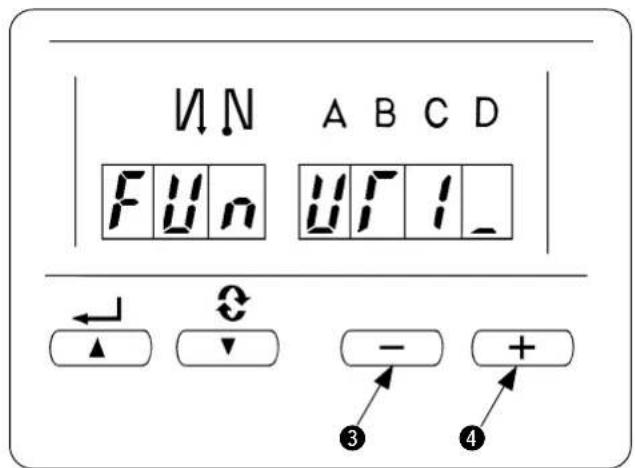

6) Drücken Sie die Taste 3 oder 4, um die

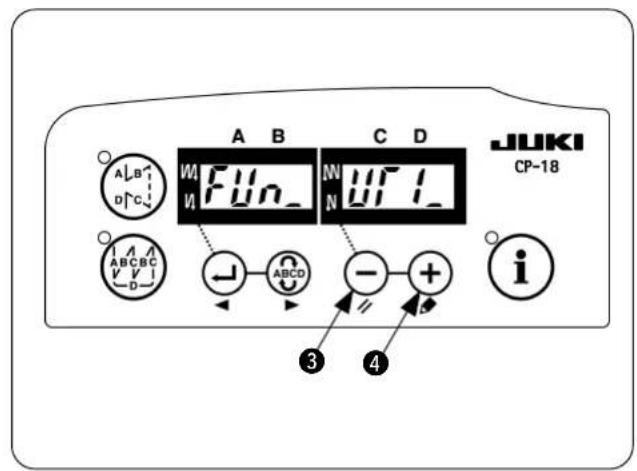

Hilfsvorrichtung 1 aufzurufen. (Anzeige von FUn_ UT1_)

7) Drücken Sie die Taste

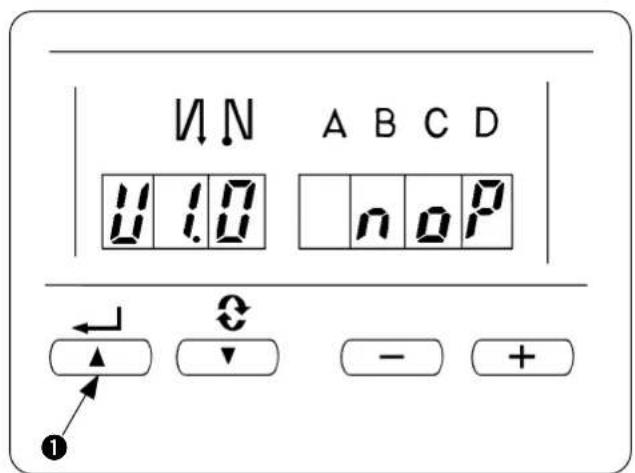

(Die Abbildung zeigt die Anzeige nach dem Drücken der Taste 1.)

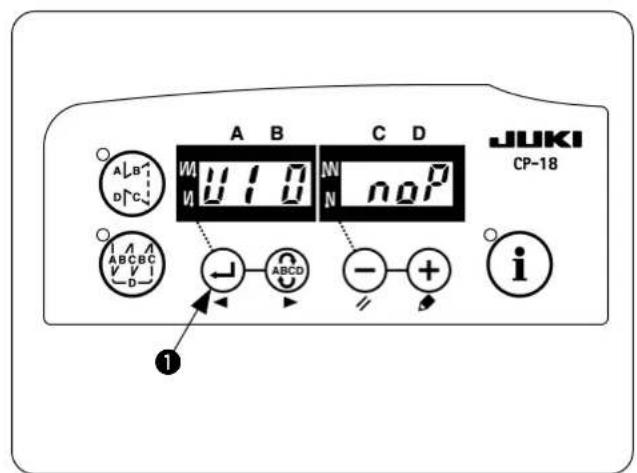

8) Während "U1 0" angezeigt wird, drücken Sie die

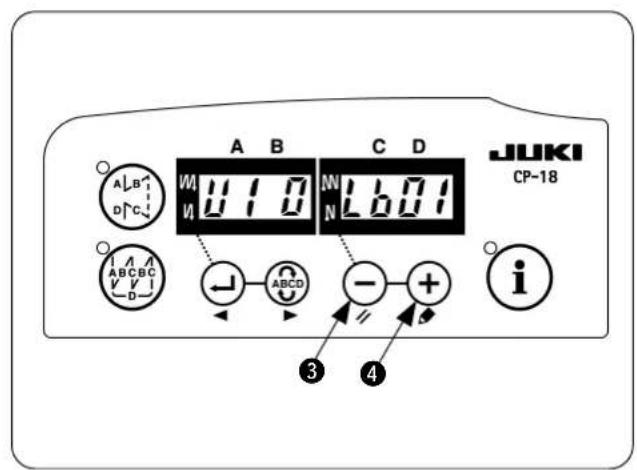

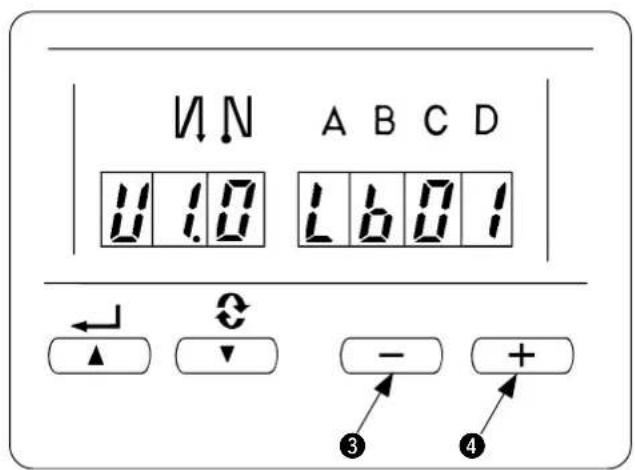

Taste 3 oder 4, um die LB-Funktion aufzurufen. (Anzeige von U1 0 Lb01)

9) Drücken Sie die Taste

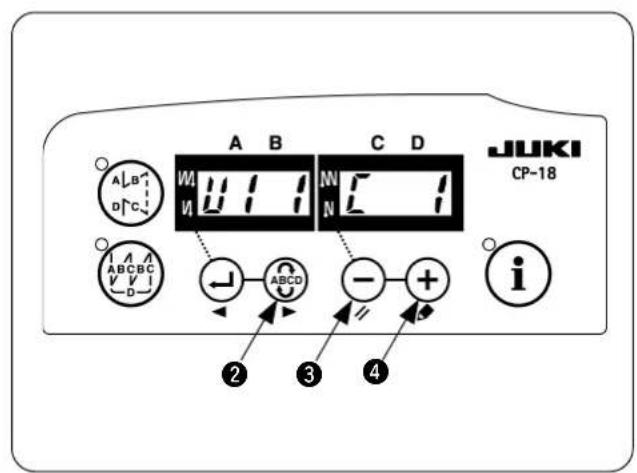

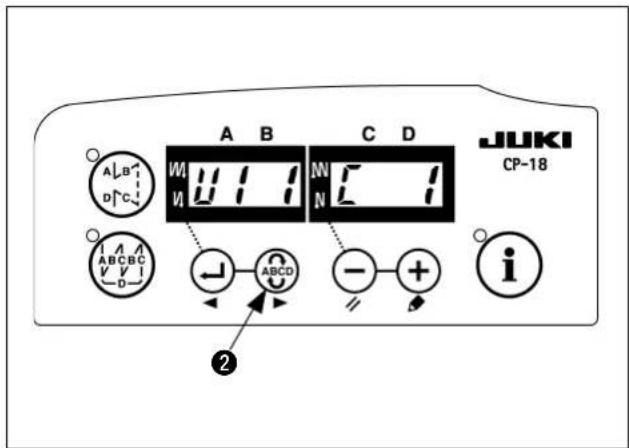

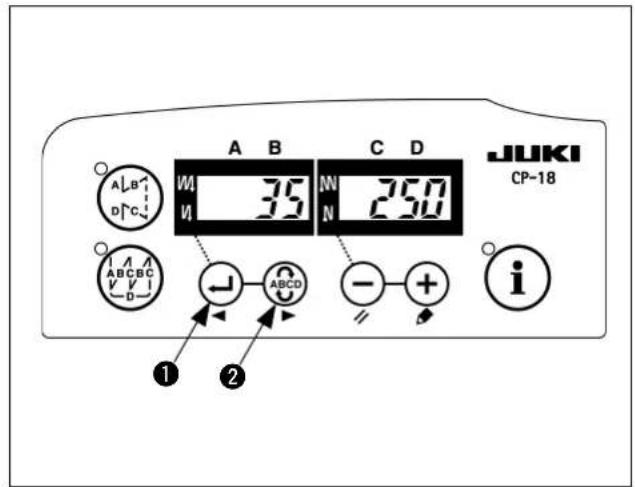

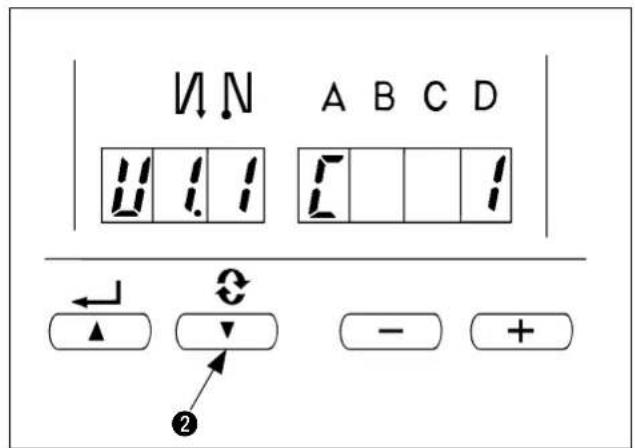

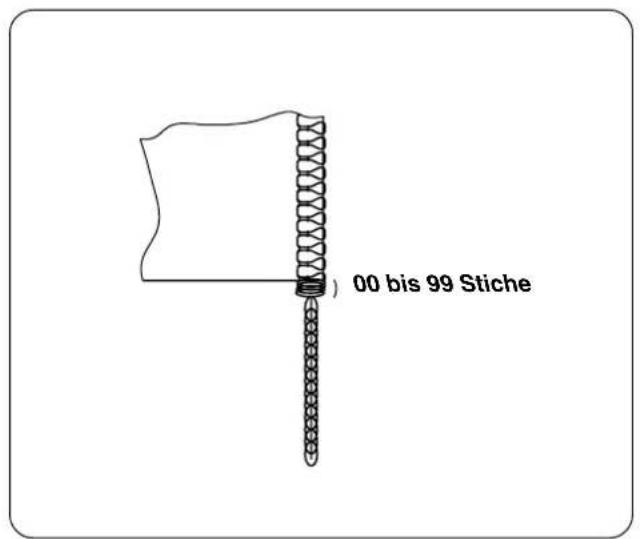

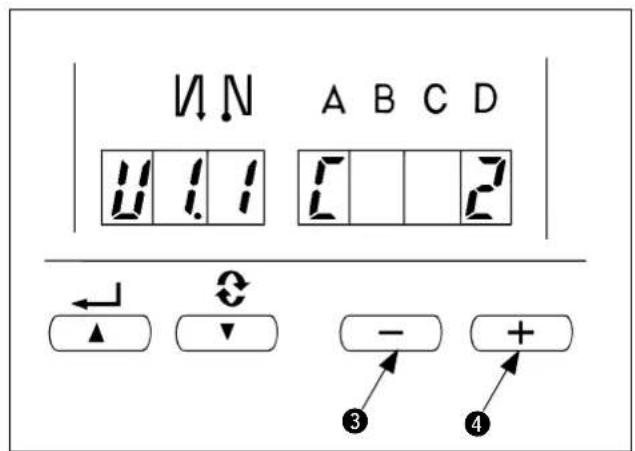

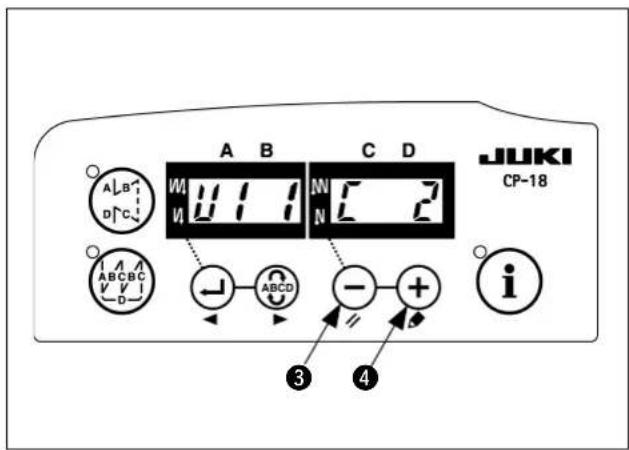

2, um "U1 1" aufzurufen. In diesem Zustand kann die Stichzahl, die am Nahtanfang mit gelockerter Fadenspannung genäht werden soll, eingestellt werden. Drücken Sie die Taste 3 oder 4, um die Einstellung zu ändern. Muss die Einstellung nicht geändert werden, fahren Sie mit Schritt 10) fort.

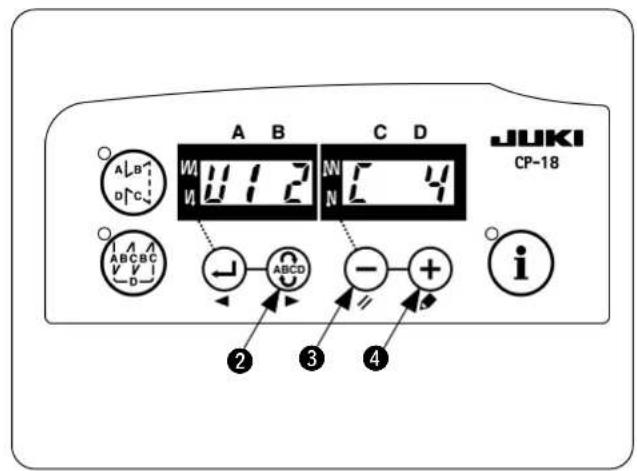

10)Drücken Sie die Taste 2, um "U1 2" aufzurufen. Sie können die Stichzahl einstellen, die ab dem Punkt, an dem der Stoffsensor die Stoffkante am Nahtende erkennt, bis zu dem Punkt, an dem die Fadenspannung gelockert wird, genäht werden soll. Drücken Sie die Taste 3 oder 4, um die Einstellung zu ändern. Muss die Einstellung nicht geändert werden, fahren Sie mit Schritt 11) fort.

11) Drücken Sie die Taste

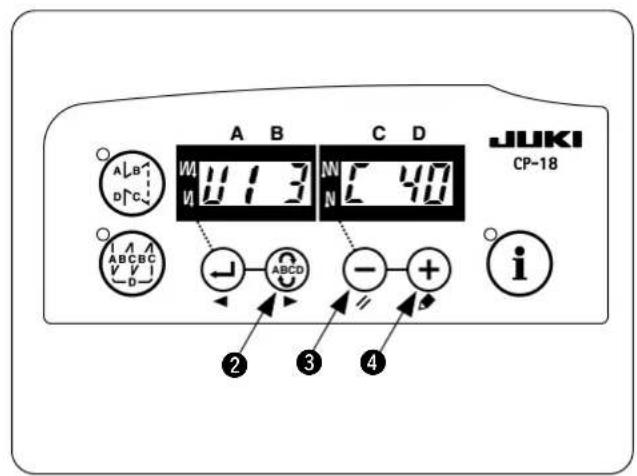

2, um "U1 3" aufzurufen. Die Zahl der Kettelstiche kann eingestellt werden. Drücken Sie die Taste 3 oder 4, um die Einstellung zu ändern. Muss die Einstellung nicht geändert werden, fahren Sie mit Schritt 12) fort. 12)Drücken Sie die Taste 2, um die Anzeige "FUn_ UT1_" erneut aufzurufen. Schalten Sie dann die Stromversorgung aus. Dadurch werden die Einstellungen der LB-Funktion bestätigt.

Lassen Sie die Schritte 9) bis 12) nicht aus, selbst wenn die Einstellungen von "U1 1" bis "U1 3" keiner Änderung bedürfen. Wenn Sie diese Schritte auslassen, werden die Einstellungen der LB-Funktion nicht bestätigt.7 DEUTSCH

3. Einstellung der Auto-Lifter-Funktion

1) Stromversorgung ausschalten.

3 drücken, um die Stromversorgung einzuschalten.

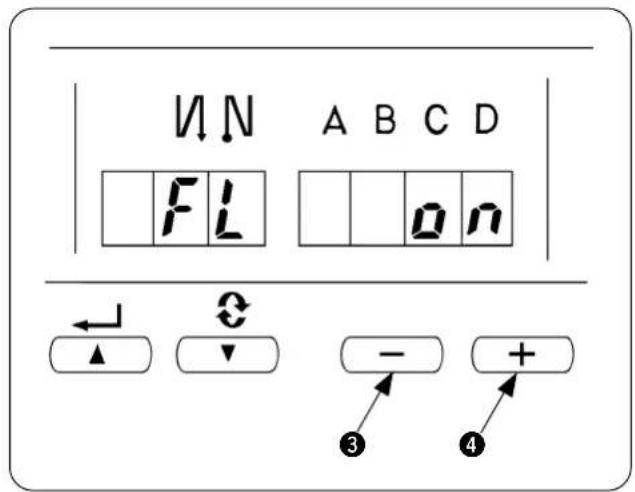

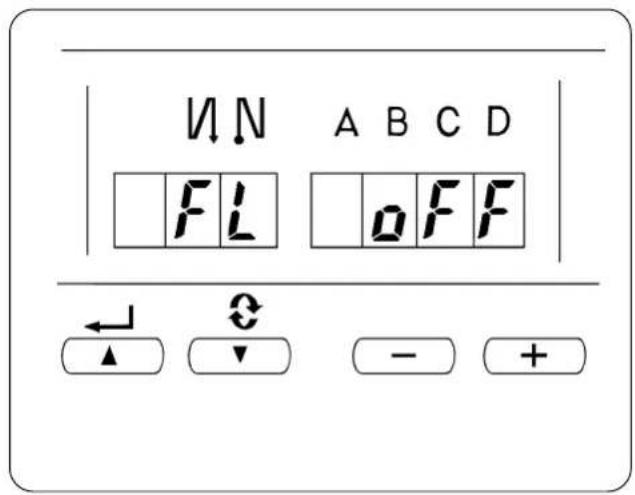

3) "FL on" wird angezeigt. Wenn "FL oFF" angezeigt

wird, führen Sie die Schritte 1) und 2) erneut aus.

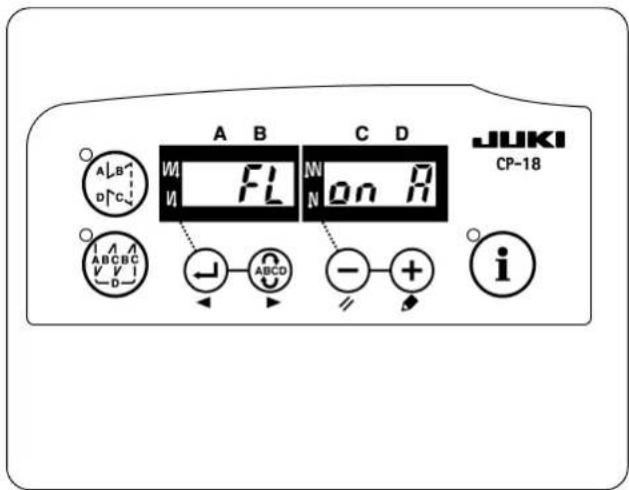

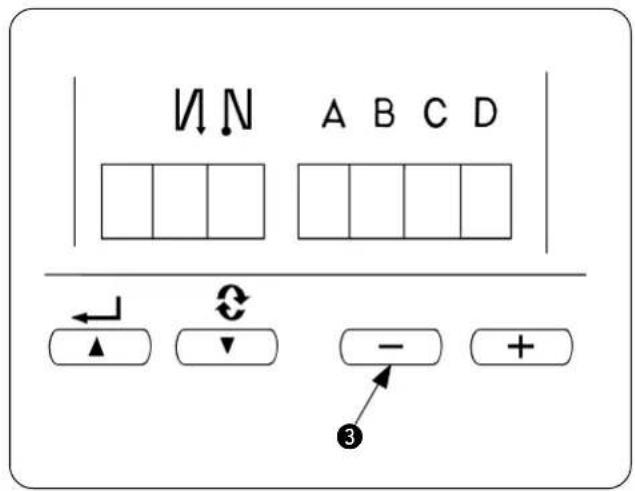

4) Die Anzeige kann mit der Taste

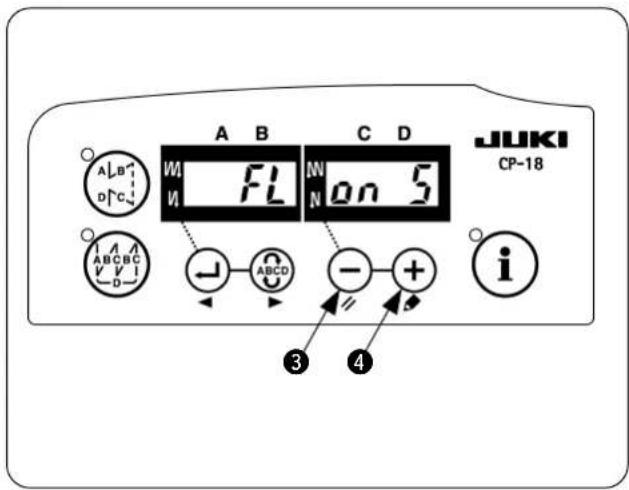

4 zwischen "FL on S" und "FL on A" umgeschaltet werden. Wählen Sie "FL on A".

im Display erscheint, wird die Auto-Lifter-Funktion wirksam. Die Stromversorgung in diesem Zustand ausschalten.

Max. Nähgeschwindigkeit[sti/min] MO.1 MO.2 Stichzahl für Soft-Start[Stiche]Nähgeschwindigkeit fürSoft-Start [sti/min] MO.1 MO.2 Kettelfaden-Nähgeschwindigkeit amNahtende [sti/min] MO.1 MO.2 Stichzahl fürFadenspannungsfreigabeam Nähanfang [Stiche]Stichzahl von derErkennung desStoffkantensensors amNähende bis zurFadenspannungsfreigabe[Stiche]Stichzahl fürKettelfadennähen[Stiche] Einstellposten Standardwert Einstellbereich Änderungsmodus Programm-Nr. Bemerkungen

BenutzermodusNormalmodus

4. Verschiedene Einstellungen für Kettelfaden-Einrollnähen

Durch die Einstellungen 1 bis 3 werden die jeweiligen Funktionen auf die empfohlenen Standardwerte eingestellt. Die Werte können jedoch entsprechend den Nähbedingungen geändert werden. Die Änderung kann im

durchgeführt werden. Die nachstehende Liste enthält typische Einstellposten und Einstellwerte für die Kettelfaden-Einrollfunktion. 150 bis 5500150 bis 80000 bis 19100 bis MAX. 150 bis MAX.0 bis 1000 bis 1000 bis 100Maximalwert istder von Nr. 96.Maximalwert istder von Nr. 96.Siehe S. 8.Siehe S. 8.Kettelfadenlängewird eingestellt.

Angaben zu anderen Einstellungen finden Sie in der Bedienungsanleitung und Mechanikeranleitung für SC-921.9 DEUTSCH

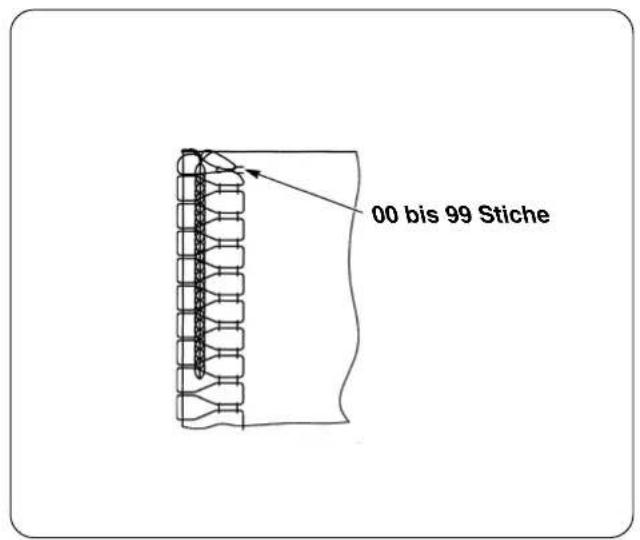

1) Anzahl der am Nahtanfang spannungslos zu

nähenden Stiche Die Anzahl der am Nahtanfang spannungslos zu nähenden Stiche kann geändert werden. Durch Freigeben der Fadenspannung für einen oder zwei Stiche kann der Kettelfaden am Nahtanfang sauber in die Naht eingerollt werden. 00 bis 99 Stiche

2) Anzahl der am Nahtende spannungslos zu

nähenden Stiche Bei der Anzahl der am Nahtende spannungslos zu nähenden Stiche handelt es sich um die Stiche, die zu nähen sind, nachdem die Stoffkante den Stoffkantensensor passiert hat. 00 bis 99 Stiche Bei der Anzahl der am Nahtanfang spannungslos zu nähenden Stiche handelt es sich um die Anzahl der nach dem Starten der Nähmaschine zu nähenden Stiche. Es ist nicht die Anzahl der Stiche, die spannungslos für das eigentliche Nähgut zu nähen sind. Beachten Sie auch, dass der Spannungsfreigabemechanismus je nach den Einstellungen der Langsamstart-Nähgeschwindigkeit und der Stichzahl nicht rechtzeitig starten kann. In einem solchen Fall kann die Zahl der mit gelockerter Fadenspannung zu nähenden Stiche die Einstellung überschreiten. Es handelt sich nicht um die Anzahl der spannungslosen Stiche, die ab der Stoffkante des eigentlichen Nähguts auszuführen sind.10

5. Änderungsverfahren der verschiedenen Einstellungen

-4. Verschiedene Einstellungen für Kettelfaden-Einrollnähen” Bezug, und prüfenSie den Änderungsmodus des zu ändernden Postens.Das Änderungsverfahren des jeweiligen Modus wird im Folgenden beschrieben. (1) Änderungsverfahren unter dem Benutzermodus

1) Die Stromversorgung ausschalten.

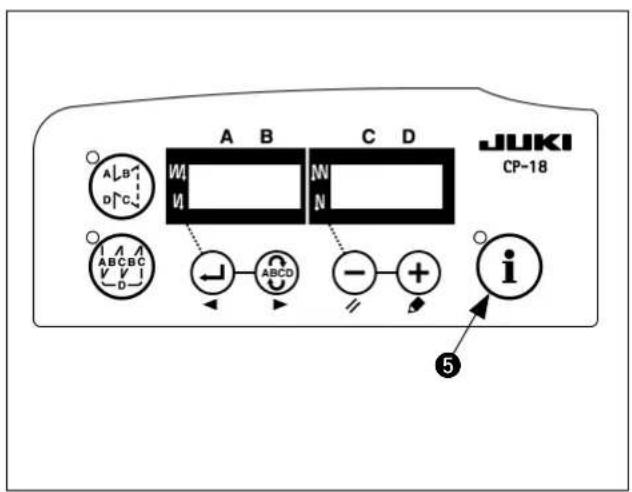

2) Bei gedrückter Taste

5 die Stromversorgung einschalten.

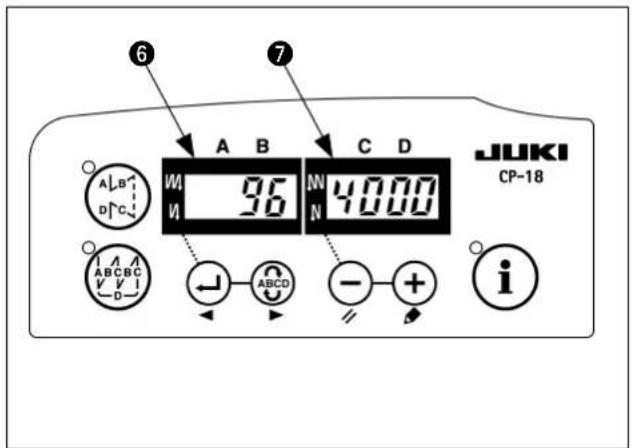

3) Die Anzeige 6, 7 erscheint auf dem Display.

(Falls sich die Anzeige nicht ändert, die Schritte

1) und 2) erneut ausführen.)

Die letzte Nummer und die eingestellten Daten werden angezeigt.

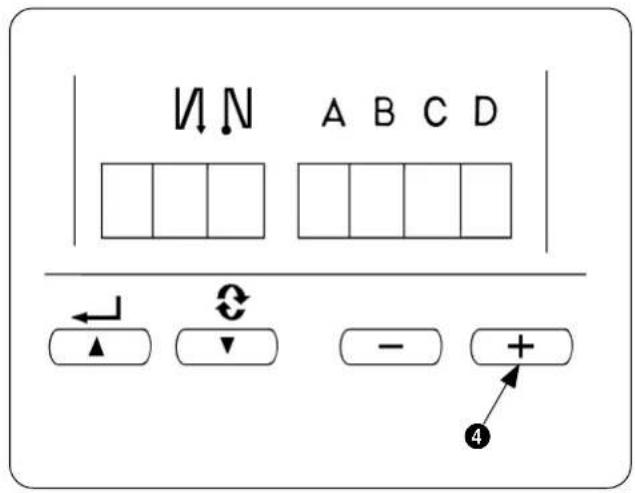

4) Durch Drücken der Taste

2 wird die Funktionsnummer erhöht. Durch Drücken der Taste 1 wird die Funktionsnummer erniedrigt. Wenn die Taste

gedrückt gehalten wird, wird dieEinstellungsnummer fortlaufend erniedrigt(erhöht). Wird die Funktionsnummererhöht (erniedrigt), wird der Inhalt desnächsten (vorhergehenden) Postensfestgelegt. Lassen Sie daher bei einerÄnderung des Inhalts (Betätigung derErhöhungs-/Erniedrigungstaste)ausreichende Sorgfalt walten.

5) Wenn Sie mit der Änderung der Einstellung fertig

sind, drücken Sie die Taste 1 oder 2, um den aktualisierten Wert zu bestätigen. Nach Abschluss des Vorgangs die Stromversorgung aus- und wieder einschalten, um auf den normalen Betrieb zurückzuschalten. Beispiel) Ändern der Soft-Start-Nähgeschwindigkeit (Nr. 37) Drücken Sie die Taste 1 oder 2, um Nr. 37 aufzurufen. Drücken Sie die Taste 3 oder 4, um die Nähgeschwindigkeit zu ändern.

Wird die Stromversorgung vor derAusführung dieses Schritts ausgeschaltet,wird der geänderte Inhalt nicht aktualisiert.

gedrückt, erscheint der Inhalt der vorhergehenden Einstellungsnummer auf dem Display.

gedrückt, erscheint der Inhalt der nächsten Einstellungsnummer auf dem Display.

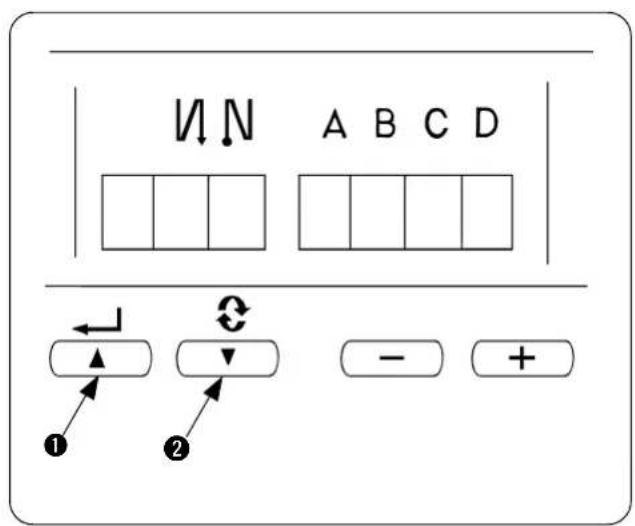

1) Stromversorgung einschalten.

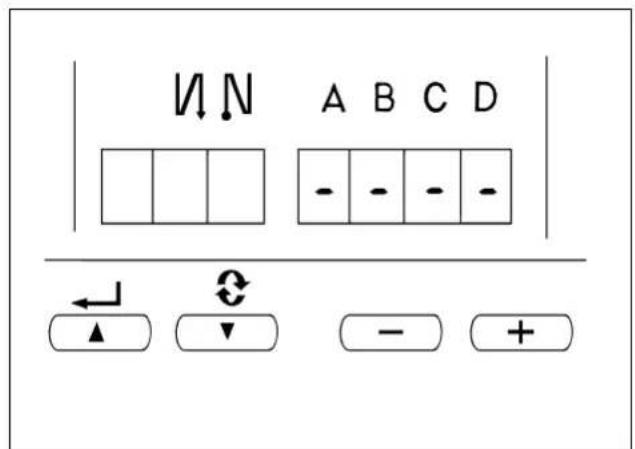

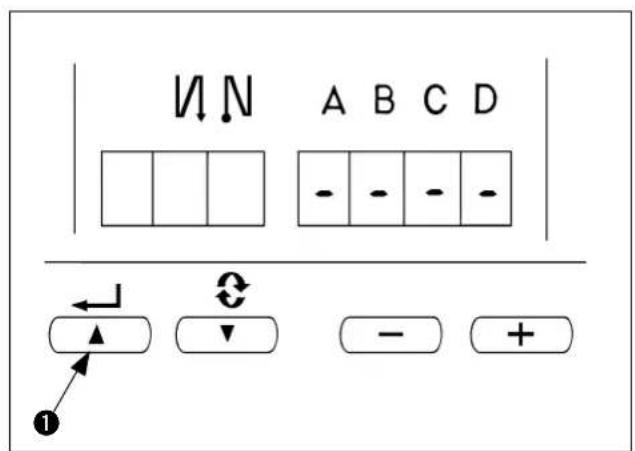

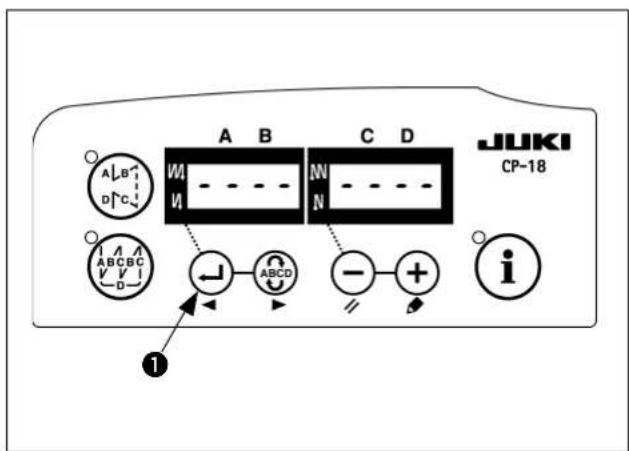

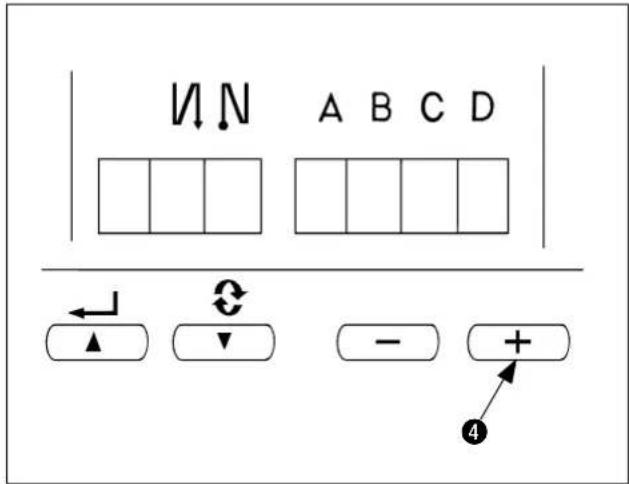

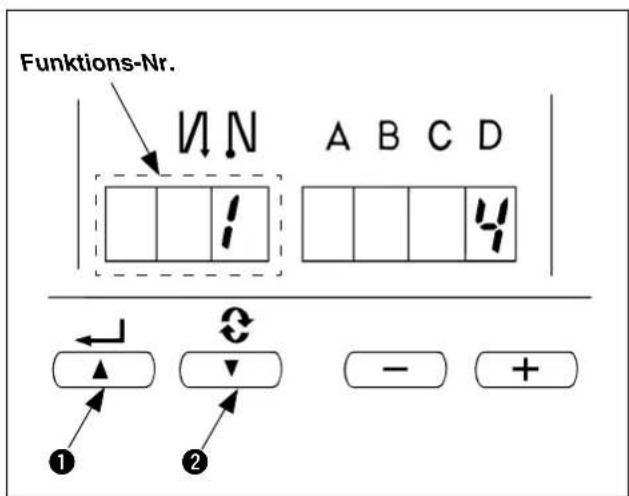

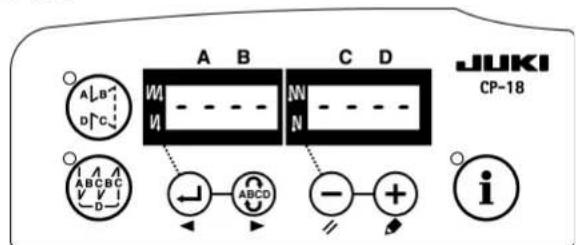

Die Symbole “ - ” werden unter den Anzeigen von A, B, C und D angezeigt.

2) Aufrufen des Einstellmodus

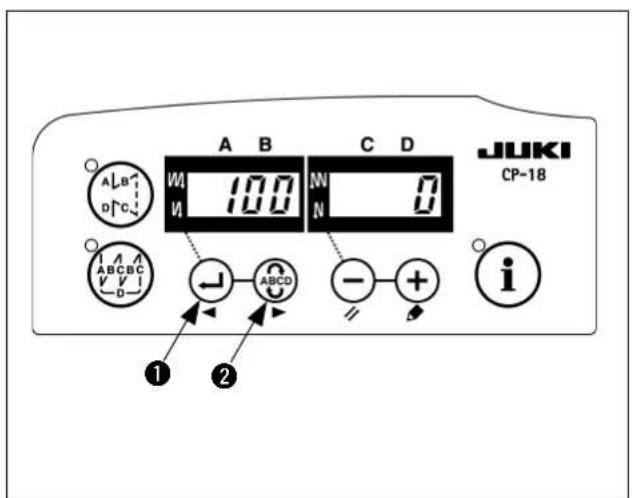

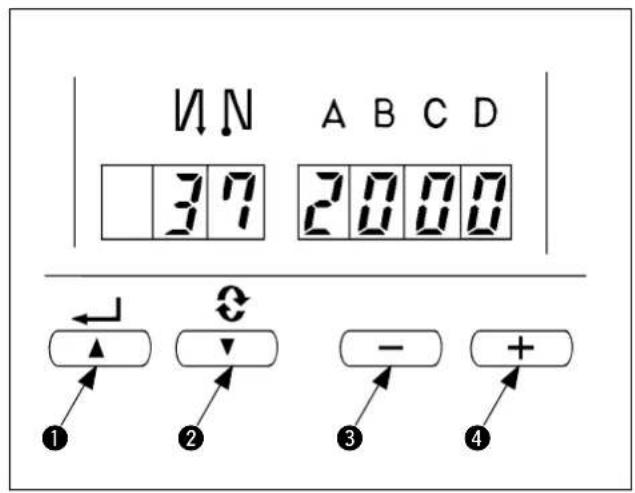

Taste 2 drücken. Die Anzeige ändert sich, wie in der Abbildung gezeigt, zur Stichzahl des jeweiligen Prozesses (Anzeige C). Mit jedem weiteren Drücken der Taste 2 ändert sich die Anzeige zu U1 1 / U1 2 / U1 3.

3) Änderung des Einstellwertes

Drücken Sie die Taste 3 oder 4, um den Einstellwert innerhalb des Bereichs von 0 bis 100 zu ändern.

4) Festlegung des Inhalts

Taste 1 drücken. Der geänderte Inhalt kann durch Tastenbetätigung festgelegt werden, und das Display schaltet auf die normale Anzeige zurück. Wenn zwischendurch die Stromversorgung ausgeschaltet wird, können die Inhalte nicht aktualisiert werden. Sobald das Display auf die normale Anzeige zurückschaltet, wird die Pedalbedienung und dergleichen wieder wirksam. (2) Änderungsverfahren unter dem Normalmodus Solange diese Anzeige vorhanden ist, ist die Nähmaschine funktionsunfähig.

DEUTSCH Maschinenkopftyp Maximale NähgeschwindigkeitMO.1 5500 4000MO.2 8000 7000

. EINSTELLUNG DES STEUERGERÄTES (SC-510) Diese Betriebsanleitung beschreibt nur die auf die Vorrichtungen LB-6 bezogenen Funktionen.Einzelheiten zu den übrigen Funktionen und Einstellungen entnehmen Sie bitte der Betriebsanleitung desSteuergerätes SC-510.Für Nähmaschinen, die fertig eingerichtet geliefert wurden, sind Maschinenmodell und anderePosten bereits eingestellt worden. Unterlassen Sie daher die Einstellung des Maschinenmodells.

1. Einstellung des Nähmaschinenmodells

1. Bevor Sie die Nähmaschine nach dem Kauf zum ersten Mal benutzen, müssen Sie zuerstdie Einstellung des Nähmaschinenmodells vornehmen.Die Drehrichtung und die maximale Nähgeschwindigkeit werden durch die Einstellungdes Nähmaschinenmodells festgelegt. Bei falscher Einstellung können Störungenauftreten. Gehen Sie daher sorgfältig vor.2. Verschiedene Einstellungen, wie die Anzahl der am Nahtanfang spannungslos zunähenden Stiche, die Anzahl der Stiche für Langsamstart usw., werden nach derEinstellung des Nähmaschinenmodells durchgeführt.3. Wird die Einstellung des Nähmaschinenmodells vorgenommen, nachdem die im obigenAbschnitt 2 genannten verschiedenen Einstellungen durchgeführt worden sind, geht derInhalt aller bis dahin ausgeführten Einstellungen verloren, und das Steuergerät kehrt inden Zustand vor der Durchführung der Einstellung zurück.In diesem Fall ist eine Neueinstellung erforderlich. Gehen Sie daher sorgfältig vor. (1) Auswählen des Maschinenkopftyps Stellen Sie den Maschinenkopftyp auf MO.1 oder MO.2 ein.Die Typen MO.1 und MO.2 unterscheiden sich nur in der Einstellung der Nähgeschwindigkeit. Achten Sie darauf, dassdie maximale Nähgeschwindigkeit der verwendeten Nähmaschine nicht überschritten wird.Bei der Durchführung der Maschinenmodelleinstellung wird MO.1 auf 4.000, und MO.2 auf 7.000 sti/min eingestellt.Nehmen Sie für Angaben zum Ändern der Nähgeschwindigkeit auf "# -4. Verschiedene Einstellungen für Kettelfaden-Einrollnähen " und "# -5. Änderungsverfahren der verschiedenen Einstellungen " Bezug.Unmittelbar nach der Einstellung des Nähmaschinenmodellsanzuwendende Nähgeschwindigkeit14

(2) Auswahlverfahren des Maschinenkopftyps

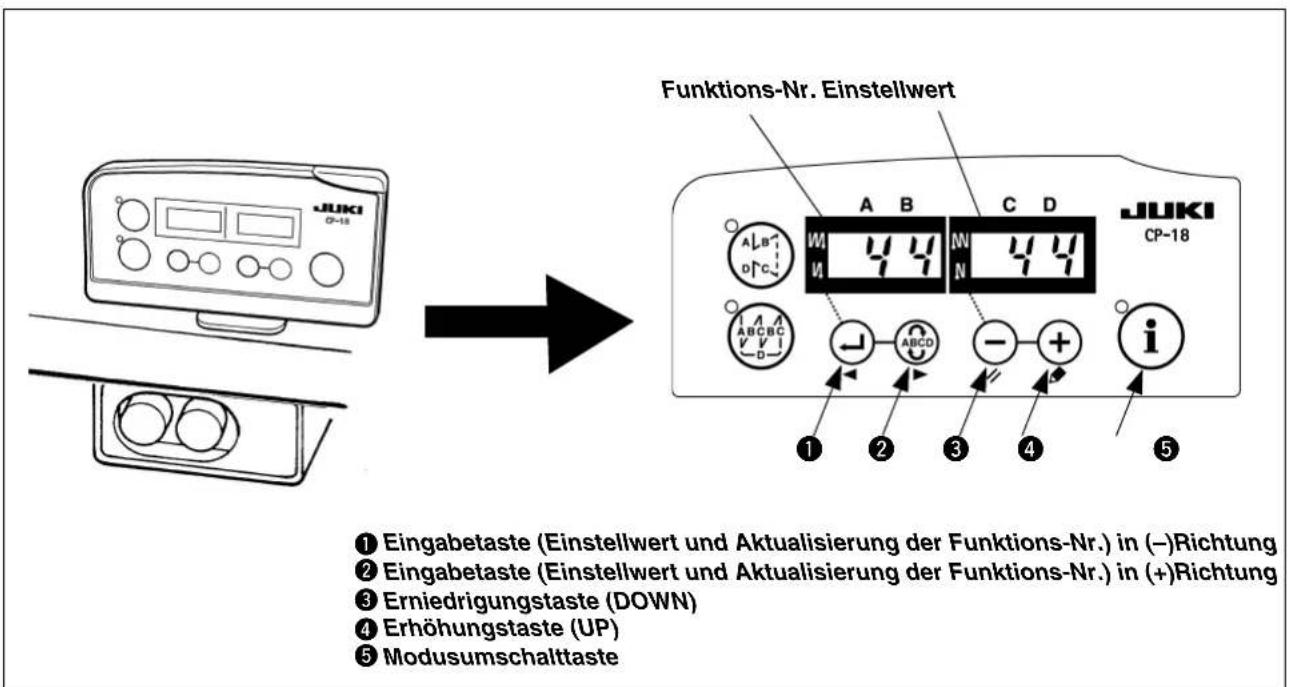

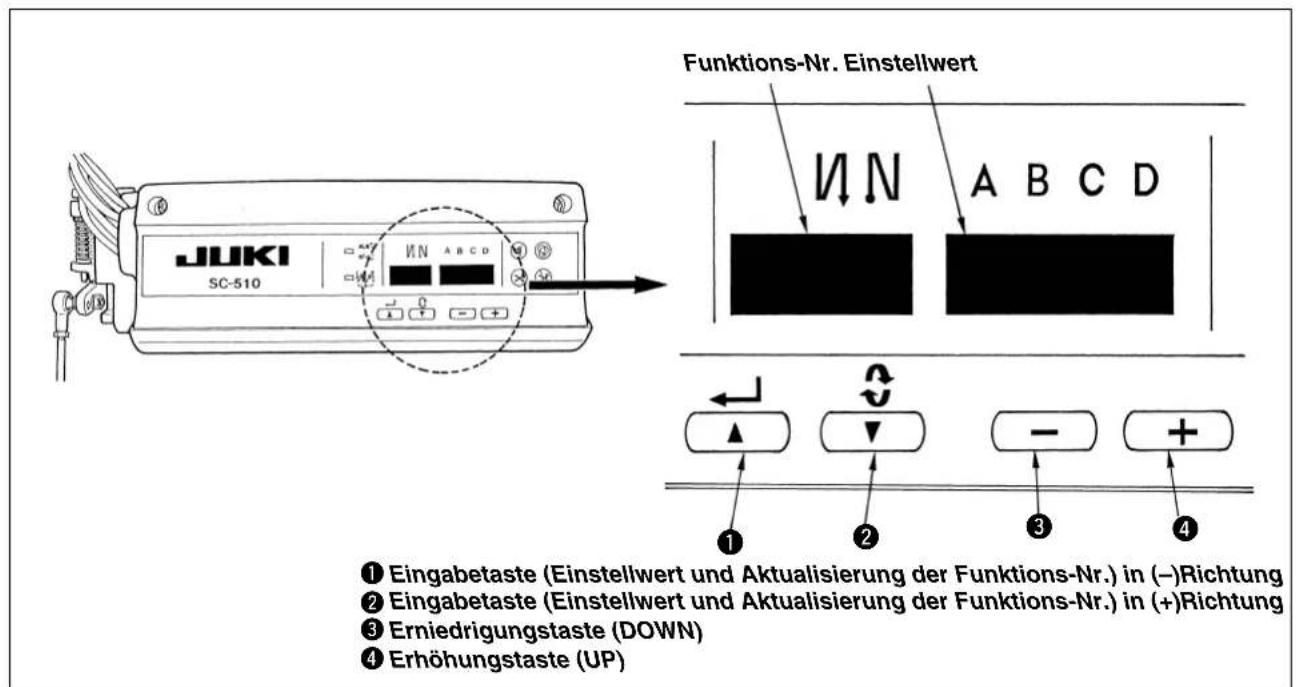

Funktions-Nr. Einstellwert Eingabetaste (Einstellwert und Aktualisierung der Funktions-Nr.) in (–)Richtung Eingabetaste (Einstellwert und Aktualisierung der Funktions-Nr.) in (+)Richtung Erniedrigungstaste (DOWN) Erhöhungstaste (UP)Führen Sie nur die in den folgenden Erläuterungen beschriebenen Tastenoperationen aus.Warten Sie mindestens eine Sekunde bis zum erneuten Einschalten des Netzschalters.Wird der Netzschalter unmittelbar nach dem Ausschalten eingeschaltet, könnenFunktionsstörungen der Nähmaschine auftreten. Schalten Sie in diesem Fall dieStromversorgung erneut ein. Umschaltung auf den Funktionseinstellmodus [Umschaltung auf Benutzermodus]

1) Die Stromversorgung ausschalten.

2) Bei gedrückter Taste 4 die Stromversorgung

3) Die Anzeige 5, 6 erscheint auf dem Display.

(Falls sich die Anzeige nicht ändert, die Schritte

1) und 2) erneut ausführen.)15

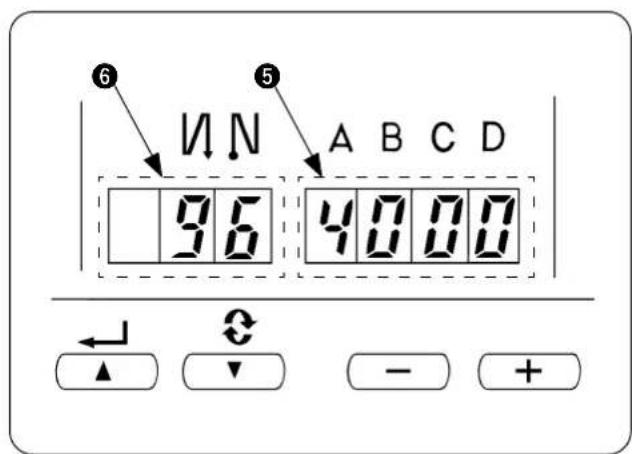

6) Durch Drücken der Festlegungstaste 1 oder 2

wird No. 94 oder No. 96 angezeigt, und die Einstellung des Maschinenkopftyps wird festgelegt. Stromversorgung ausschalten.

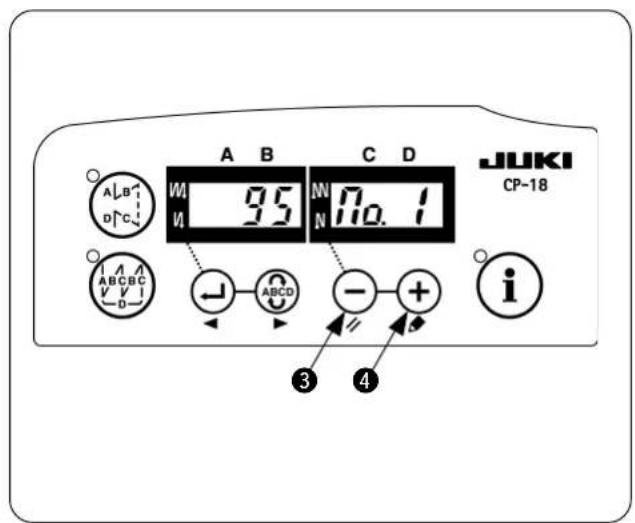

4) Taste 1 drücken, um die Abbildung (Nr. 95)

5) Taste 3 oder 4 zur Wahl des Maschinenkopftyps

(MO.1 oder MO.2) drücken. Die Typen MO.1 und MO.2 unterscheiden sich nur im Einstellbereich der maximalen Nähgeschwindigkeit.

MO.1: Bis zu 5.500 sti/min

MO.2: Bis zu 8.000 sti/min Wenn der Maschinenkopftyp geändert wird, werden die vorher geänderten Inhalte auf die Standard-Einstellwerte zurückgesetzt. Wenn die Stromversorgung ausgeschaltet wird, ohne den Festlegungsvorgang durchzuführen, wird die Einstellung nicht geändert. Lassen Sie daher Vorsicht walten.16

2. Einstellung der Kettelfaden-Einrollfunktion

Umschaltung auf den Funktionseinstellmodus [Umschaltung auf Wartungsmodus]

1) Stromversorgung ausschalten.

2) Taste 4 drücken, um die Stromversorgung

3) Die Bildschirmanzeige erscheint. Taste 4 für drei

Sekunden gedrückt halten.

Wenn der zweite Summer ertönt, ist die Umschaltung auf den Wartungsmodus abgeschlossen. Die in der Abbildung gezeigte Bildschirmanzeige erscheint. (Identisch mit Benutzermodus)

5) Die Kettelfaden-Einrollfunktion aufrufen.

Taste 1 oder 2 drücken, um die Abbildung (Nr.

6) Taste 3 oder 4 drücken, um die Hilfsvorrichtung

1 aufzurufen. (Anzeige von FUn UT1_)

7) Durch Drücken der Taste 1 wird die Einstellung

festgelegt. (Die Abbildung zeigt die Anzeige nach dem Drücken der Taste 1.)

8) Taste 3 oder 4 drücken, um die LB-Funktion

aufzurufen. (Anzeige von U1.0 Lb01)

9) Durch Drücken der Taste 1 wird die Einstellung

festgelegt. Stromversorgung ausschalten.18

3. Einstellung der Auto-Lifter-Funktion

1) Stromversorgung ausschalten.

2) Taste 3 drücken, um die Stromversorgung

im Display erscheint, wird die Auto-Lifter-Funktion wirksam. Die Stromversorgung in diesem Zustand ausschalten.

im Display erscheint, die Vorgänge der Schritte 1) bis 3) erneut durchführen. Die Anzeige wechselt auf

DEUTSCH Einstellposten Standardwert Einstellbereich Änderungsmodus Programm-Nr. Bemerkungen

BenutzermodusNormalmodus

4. Verschiedene Einstellungen für Kettelfaden-Einrollnähen

durchgeführt werden. Die nachstehende Liste enthält typische Einstellposten und Einstellwerte für die Kettelfaden-Einrollfunktion. 150 bis 5500150 bis 80000 bis 9100 bis MAX. 150 bis MAX.0 bis 9990 bis 9990 bis 999Maximalwert istder von Nr. 96.Maximalwert istder von Nr. 96.Siehe S. 8.Siehe S. 8.Kettelfadenlängewird eingestellt.

Angaben zu anderen Einstellungen finden Sie in der Bedienungsanleitung und Mechanikeranleitung für SC-510. Max. Nähgeschwindigkeit[sti/min] MO.1 MO.2 Stichzahl für Soft-Start[Stiche]Nähgeschwindigkeit fürSoft-Start [sti/min] MO.1 MO.2 Kettelfaden-Nähgeschwindigkeit amNahtende [sti/min] MO.1 MO.2 Stichzahl fürFadenspannungsfreigabeam Nähanfang [Stiche]Stichzahl von derErkennung desStoffkantensensors amNähende bis zurFadenspannungsfreigabe[Stiche]Stichzahl fürKettelfadennähen[Stiche]20

1) Anzahl der am Nahtanfang spannungslos zu

2) Anzahl der am Nahtende spannungslos zu

5. Änderungsverfahren der verschiedenen Einstellungen

1) Die Stromversorgung ausschalten.

2) Bei gedrückter Taste 4 die Stromversorgung

3) Die Anzeige 5, 6 erscheint auf dem Display.

(Falls sich die Anzeige nicht ändert, die Schritte

1) und 2) erneut ausführen.)

4) Durch Drücken der Taste 2 wird die

Funktionsnummer erhöht. Durch Drücken der Taste 1 wird die Funktionsnummer erniedrigt. Wenn die Taste (Taste ) gedrücktgehalten wird, wird die Einstellungsnummerfortlaufend erniedrigt (erhöht).Wird die Funktionsnummer erhöht(erniedrigt), wird der Inhalt des nächsten(vorhergehenden) Postens festgelegt.Lassen Sie daher bei einer Änderung desInhalts (Betätigung der Erhöhungs-/Erniedrigungstaste) ausreichendeSorgfalt walten.Funktions-Nr.22

5) Nach Abschluß der Änderung die Taste 1 oder

2 drücken, um den geänderten Wert festzulegen. Nach Abschluss des Vorgangs die Stromversorgung aus- und wieder einschalten, um auf den normalen Betrieb zurückzuschalten.

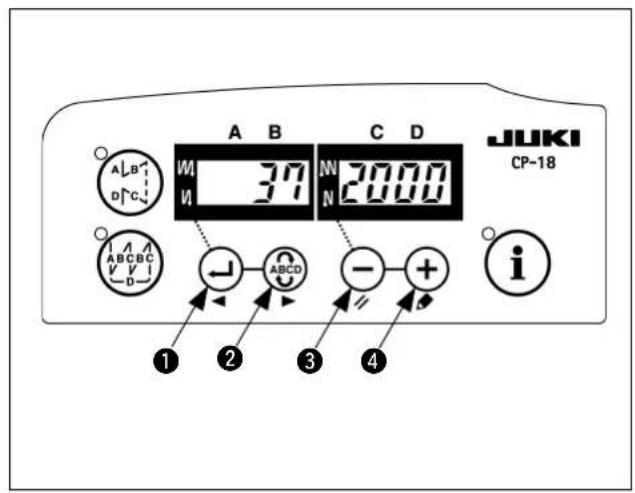

Beispiel) Ändern der Drehzahl für Soft-Start Taste 1 oder 2 drücken, um Nr. 37 aufzurufen. Taste 3 oder 4 drücken, um die Drehzahl zu ändern.

1. Wird die Stromversorgung vor der

Ausführung dieses Schritts ausgeschaltet, wird der geänderte Inhalt nicht aktualisiert.

gedrückt, erscheint der Inhalt der vorhergehenden Einstellungsnummer auf dem Display.

gedrückt, erscheint der Inhalt der nächsten Einstellungsnummer auf dem Display.23 DEUTSCH

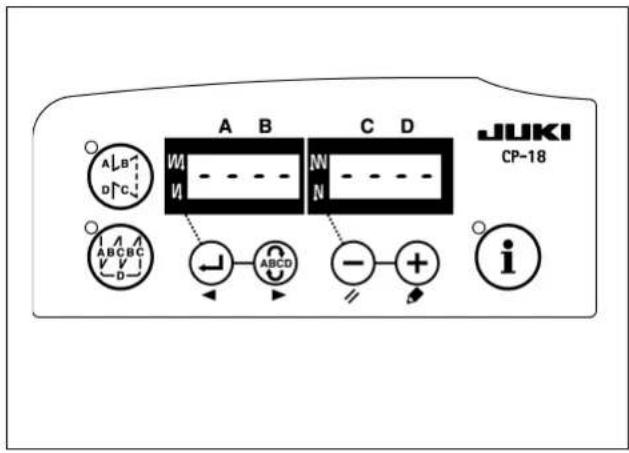

1) Stromversorgung einschalten.

Die Symbole “ - ” werden unter den Anzeigen von A, B, C und D angezeigt.

2) Aufrufen des Einstellmodus

3) Änderung des Einstellwertes

Taste 3 oder 4 drücken, um den Einstellwert zwischen 0 und 999 zu ändern.

4) Festlegung des Inhalts

Taste 1 drücken. Der geänderte Inhalt kann durch Tastenbetätigung festgelegt werden, und das Dis- play schaltet auf die normale Anzeige zurück. Wenn zwischendurch die Stromversorgung ausgeschaltet wird, können die Inhalte nicht aktualisiert werden. Sobald das Display auf die normale Anzeige zurückschaltet, wird die Pedalbedienung und dergleichen wieder wirksam.

(2) Änderungsverfahren unter dem Normalmodus Solange diese Anzeige vorhanden ist, ist die Nähmaschine funktionsunfähig.24

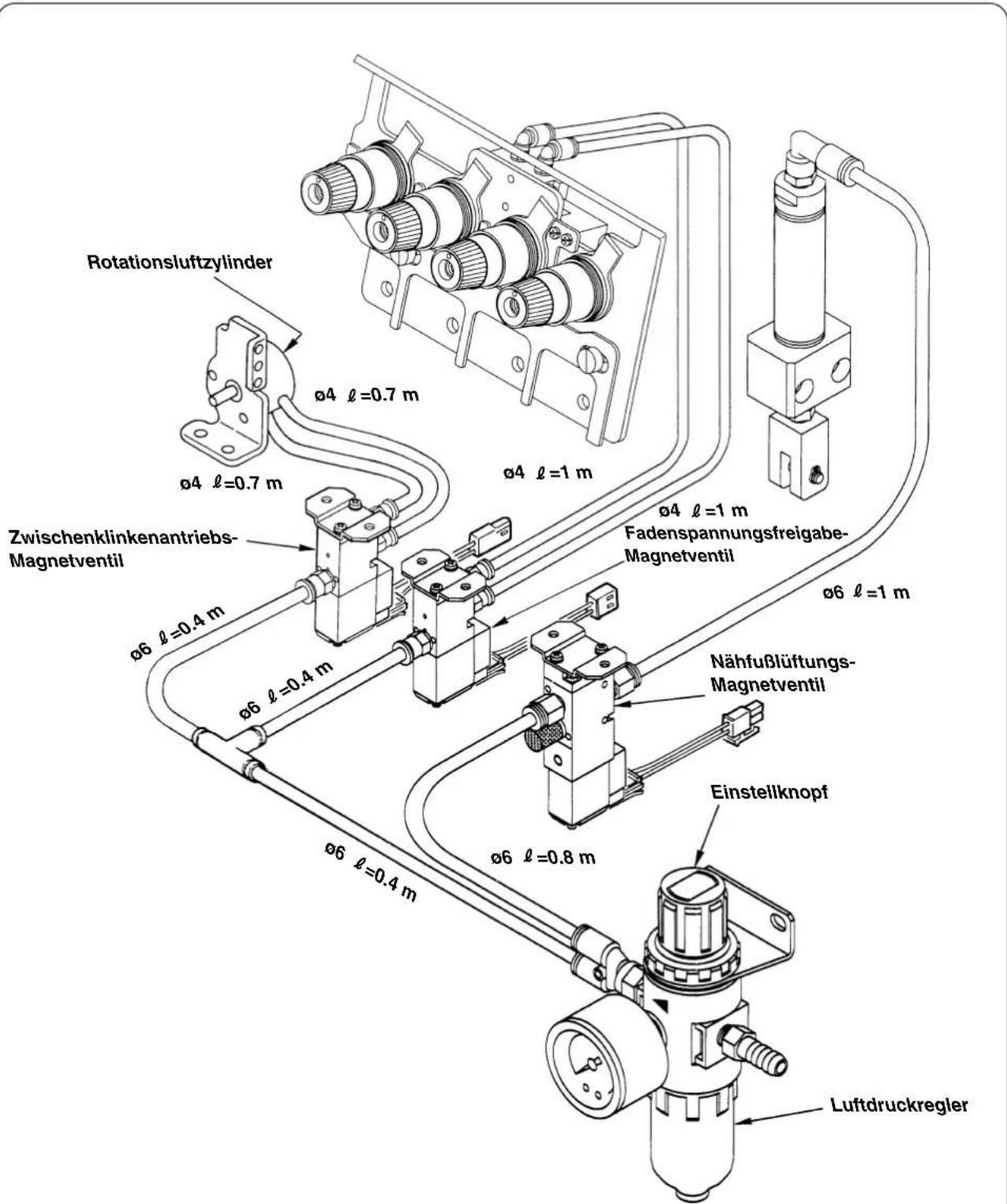

Beim Zusammenbau der Druckluftkomponenten ist es empfehlenswert, die Gewindeabschnitte der Verbindungen usw. mit Dichtungsband zu umwickeln, um Undichtigkeit zu vermeiden.

1. Installieren des Luftdruckreglers

WARNUNG:Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sindWartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen. AUS EIN

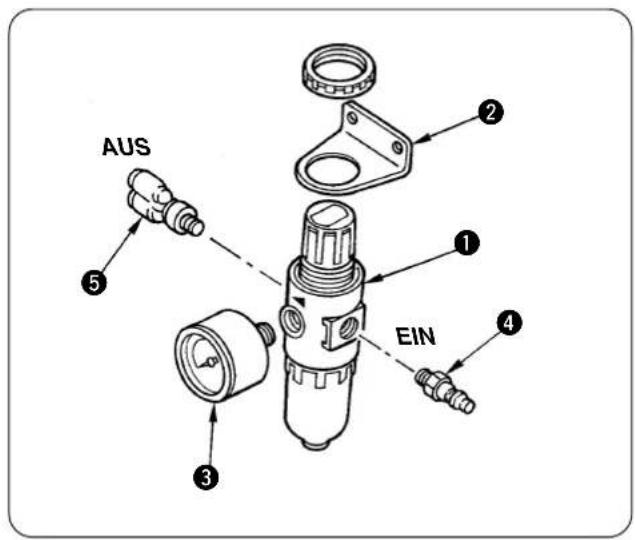

1) Montageplatte 2, Druckmesser 3 und

Verbindungen 4 und 5 am Luftdruckregler 1 anbringen.

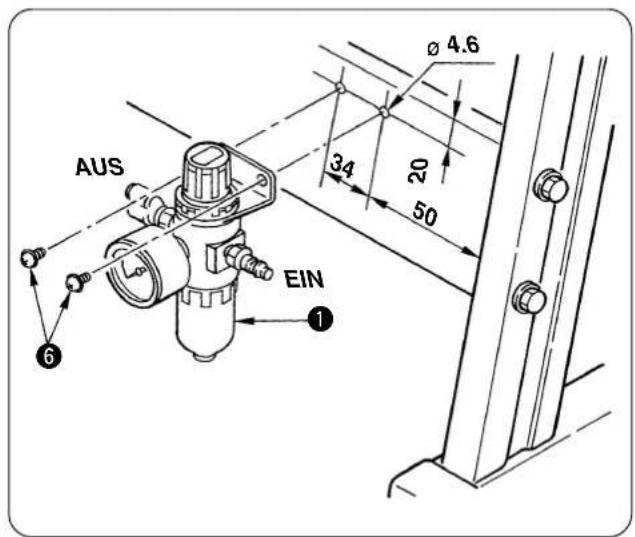

2) Zwei Löcher von ø4,6 in die Seitenstrebe des

Ständers bohren, und den Luftdruckregler 1 mit Schneidschrauben 6 installieren.25 DEUTSCH (3) Zwischenklinkenantriebs-Magnetventil Die Montageplatte 2 mit den Schrauben 3 amMagnetventil 1 befestigen.

WARNUNG:Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sindWartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.

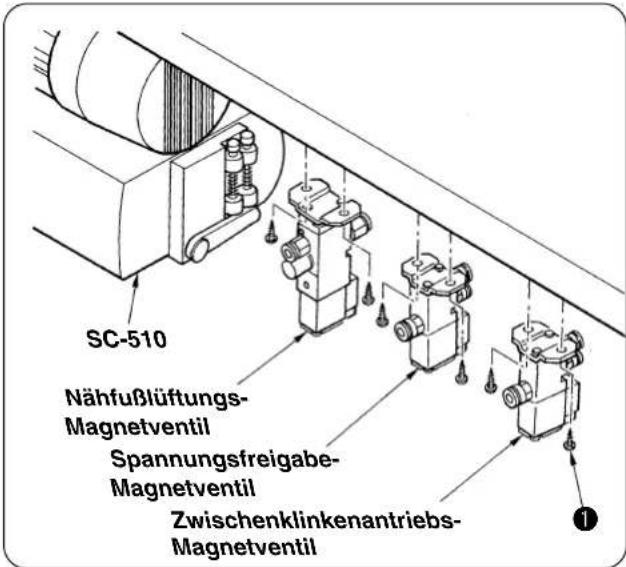

(1) Nähfußlüftungs-Magnetventil

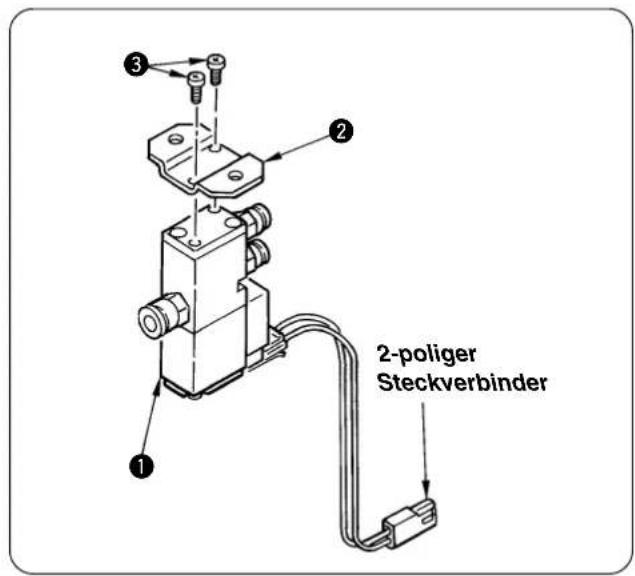

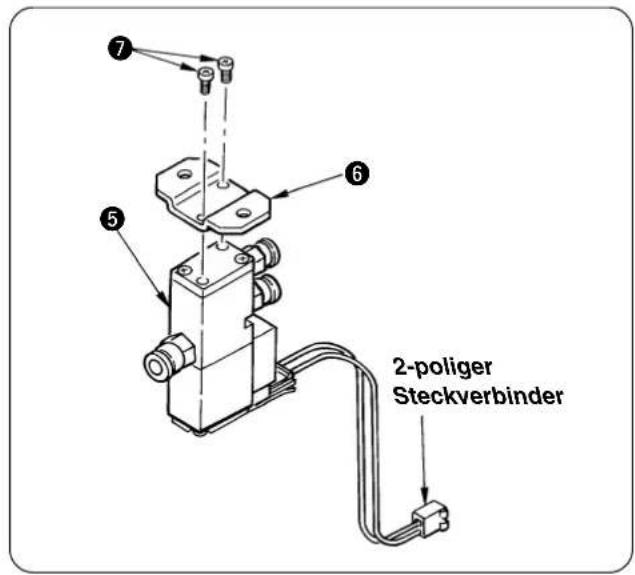

1) Die Montageplatte 2 mit den Schrauben 5 am

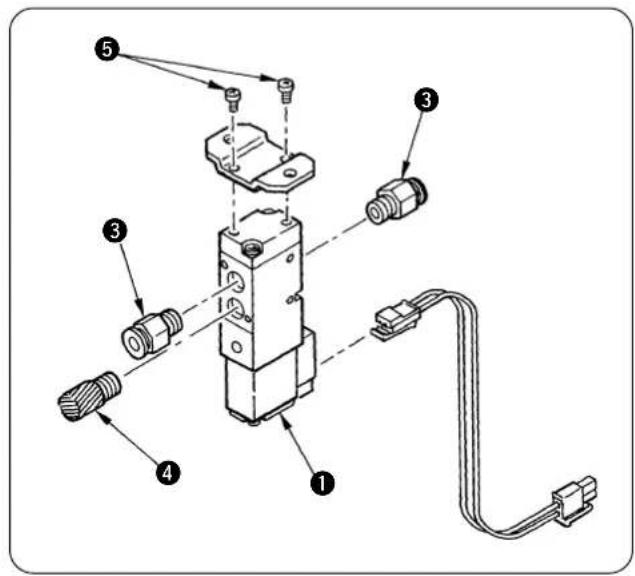

Magnetventil 1 befestigen.

2) ø6 Verbindung 3 und Schalldämpfer 4

anbringen. (2) Fadenspannungsfreigabe-Magnetventil Die Montageplatte 6 mit den Schrauben 7 amMagnetventil 5 befestigen.2-poligerSteckverbinder2-poligerSteckverbinder26

(4) Installieren der verschiedenen Magnetventile am Maschinentisch Die Magnetventile mit Holzschrauben 1 auf derMotorseite an der Rückseite des Tisches befestigen.SC-510Nähfußlüftungs-MagnetventilSpannungsfreigabe-MagnetventilZwischenklinkenantriebs-Magnetventil

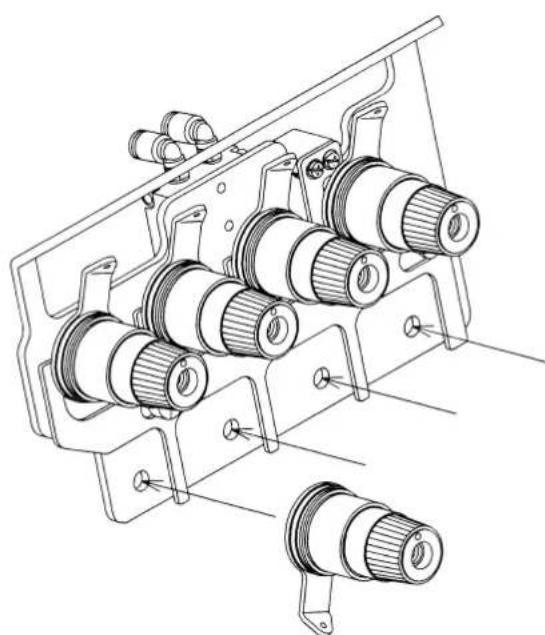

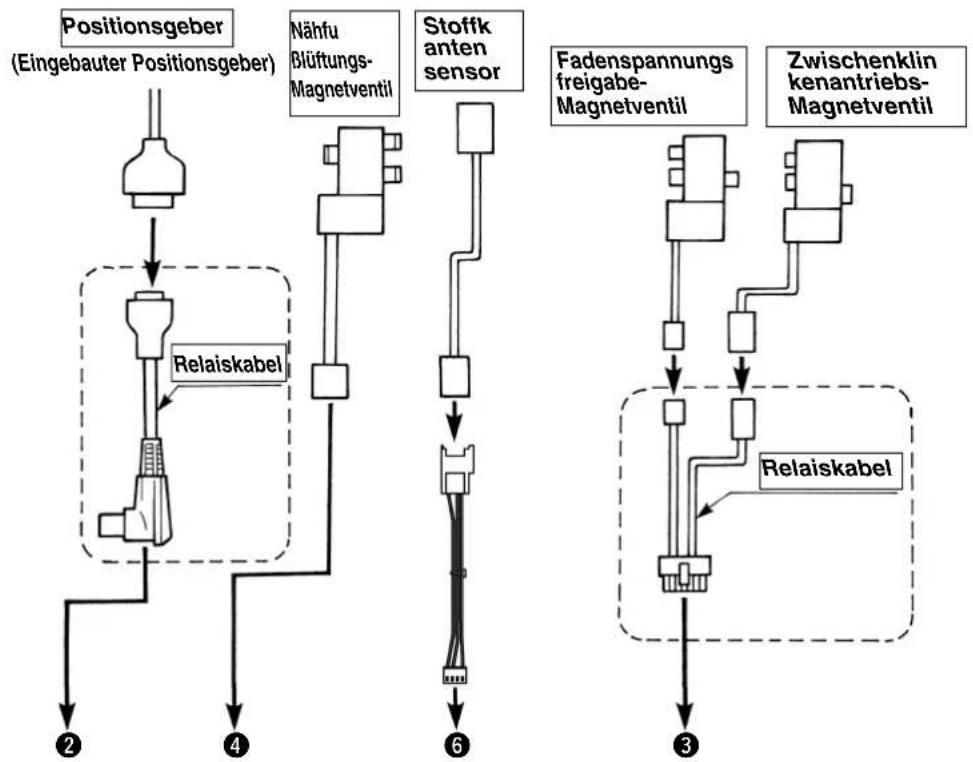

1. Installieren der Fadenspannungs-Kompletteinheit (Fadenfreigabeeinheit)

WARNUNG:Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sindWartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.Entfernen Sie den an der Nähmaschine angebrachten Fadenspanner, und installieren Sie dieFadenspannungs-Kompletteinheit an der oberen Abdeckung.27 DEUTSCH

2. Installieren der Nähfußlüftungseinheit

WARNUNG:Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sindWartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen. (1) Installieren des Nähfußlüftungszylinders

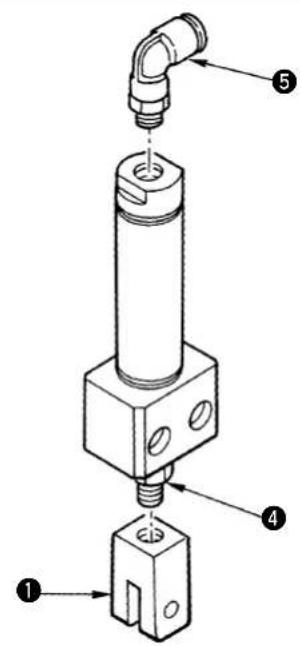

1) Die Rolle 2 und den Stift 3 am Zylinderschenkel

1 anbringen, und den Stift 3 mit zwei C-Ringen sichern.

2) Den Zylinderschenkel 1 am oberen Ende der

Zylinderstange anschrauben.

3) Die Position des Zylinderschenkels 1 wird nach

der Installation des Zylinders am Maschinenkopf eingestellt. Bringen Sie ihn daher in eine geeignete Position. Die Sicherungsmutter 4 nicht hier befestigen.

4) Die Nähfußlüftungszylinderkupplung 5

zusammenbauen. (2) Installieren der Teile am Maschinenkopf

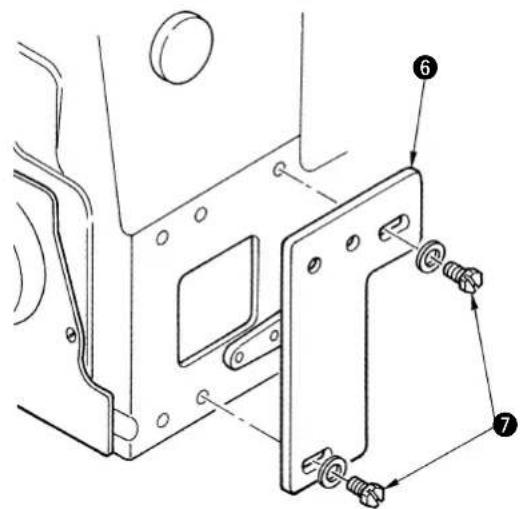

1) Die Nähfußlüftungszylinder-Montageplatte 6 mit

den Schrauben 7 in der Mitte des Schlitzes befestigen.28

2) Den Zylinder mit den Schrauben 8 an der

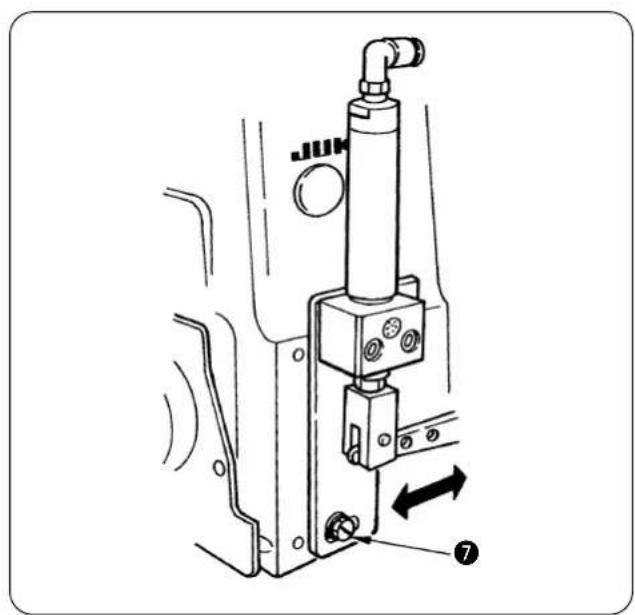

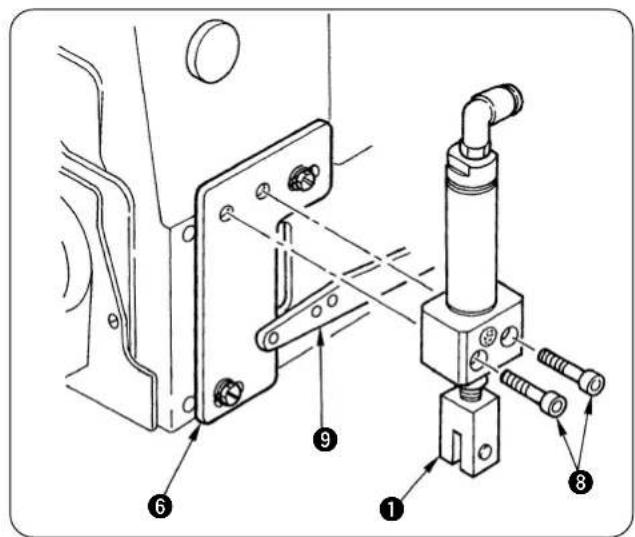

Zylinder-Montageplatte 6 befestigen. Dabei den Nähfußlüftungshebel 9 so montieren, dass er in dem Gabelteil des Zylinderschenkels 1 sitzt. (3) Einstellen der Nähfußlüftungseinheit

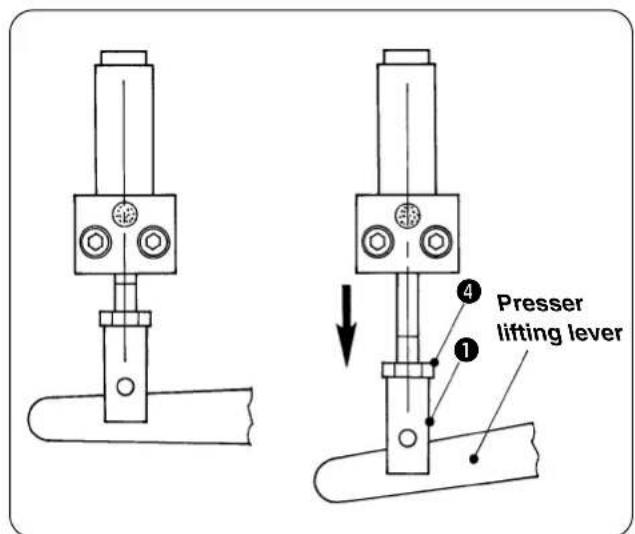

1) Die Position des Zylinderschenkels 1 einstellen.

Die Position so einstellen, dass beim Einfahren des Luftzylinders Spiel in der unteren Richtung des Nähfußlüftungshebels besteht, und dass beim Ausfahren des Luftzylinders der Hubbetrag des Nähfußes gesichert ist.

2) Den Zylinderschenkel 1 nach der Festlegung der

Position mit der Sicherungsmutter 4 befestigen.

Wenn es nicht möglich ist, die Einheit nur mit Hilfe der Position des Zylinderschenkels 1 einzustellen, die Schraube 7 lösen und die Nähfußlüftungszylinder- Montageplatte 6 innerhalb des Schlitzbereiches verschieben, um die Einheit einzustellen.29 DEUTSCH

2) Netzschalterkastenseite

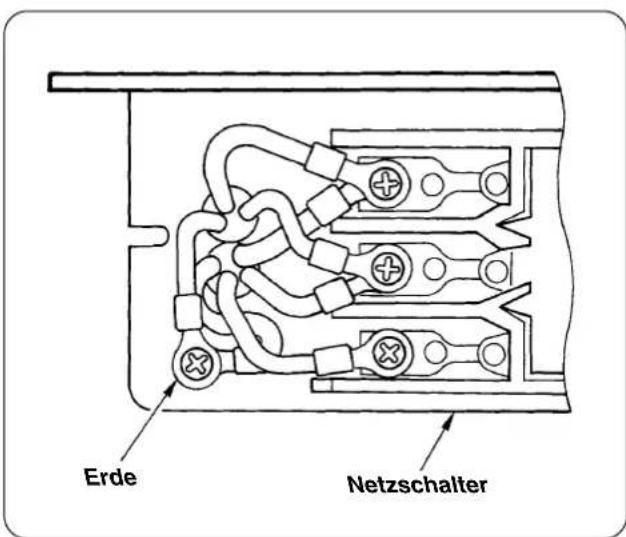

Die Klemme auf der gegenüberliegenden Seite des am Maschinenkopf angebrachten Erdleiters mit der Erdklemme des Netzschalterkastens verbinden. Den Erdleiter so verlegen, dass er nicht mit dem Nähmaschinenriemen in Berührung kommt. Öffnen Sie die Abdeckung des Netzschalters, und schließen Sie den Erdleiter an die Erdklemme auf der Sekundärseite an. (30)

1. Installieren des Maschinenkopfes

WARNUNG:Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sindWartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.Loch fürRahmenträgerplatteTischplatte Erde NetzschalterFühren Sie die Arbeit bei abgezogenemNetzkabel durch. (1) Zusätzliche Bearbeitung der Tischplatte Wenn Sie eine andere Tischplatte als JUKI Teile-Nr. 11959707 verwenden, bohren Sie ein Loch 1 zum Festklemmen der Kabel. (2) Den Maschinenkopf auf die Rahmenträgerplatte setzen, und den Riemen anbringen. Stellen Sie die Riemenspannung gemäß der Bedienungsanleitung für das Modell SC-921 (oder SC-510) ein. (Wenn der Durchhang des Keilriemens während des Betriebs der Nähmaschine übermäßig groß ist, muss die Riemenspannung erneut überprüft werden.) (3) Den Erdleiter

1) Nähmaschinenseite

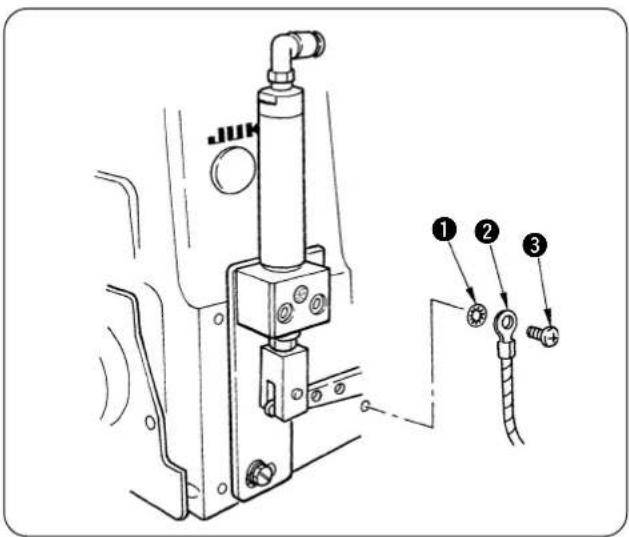

Die Erdklemme befindet sich auf der Rückseite der Nähmaschine. Den Erdleiter in der Reihenfolge Zahnscheibe 1, Erdleiter 2 und Klemmschraube 3 an der Gewindebohrung anbringen.30

2. Einstellen des Positionsgebers

(1) Einstellverfahren des eingebauten Positionsgebers Führen Sie die Arbeit bei ausgeschalteter Stromversorgung durch, außer zur Überprüfungder Stoppposition.[Nadel-Hochstellung]

1) Das Handrad von Hand drehen, um die Nadelstange auf ihren unteren Totpunkt zu stellen.

2) Die Hände von der Nähmaschine fernhalten, und die Stromversorgung in dem Zustand einschalten,

dass selbst bei Anlaufen der Nähmaschine die Sicherheit gewährleistet ist. Die Nähmaschine bleibt nach etwa einer halben Umdrehung stehen. Diese Position ist die Hochstoppposition der Nähmaschine.

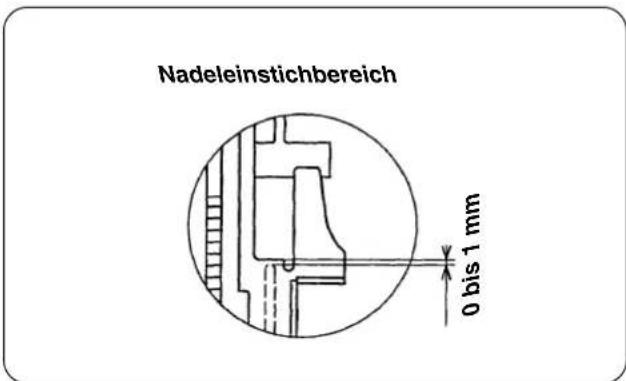

3) Die Position so einstellen, dass die Hoch-Stoppposition am linken Bewegungsende des Obergreifers liegt.

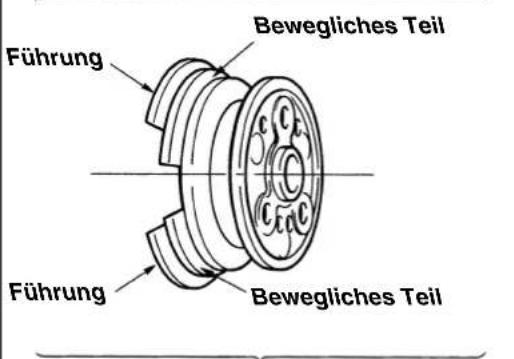

[Nadel-Tiefstellung] Die standardmäßige Tief-Stoppposition erhält man in dem Zustand, wenn der Führungsteil auf den beweglichen Teil ausgerichtet ist. [ Einstellverfahren]

1) Das Handrad entfernen.

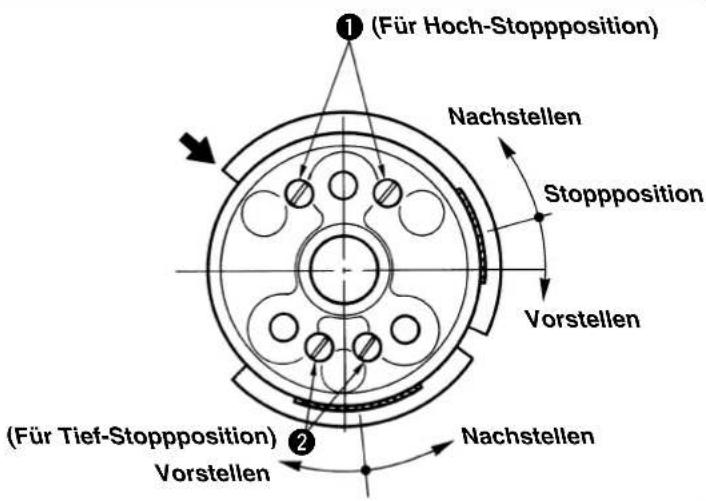

2) Die Befestigungsschrauben 1 oder 2 lösen, und den beweglichen Teil im Uhrzeigersinn drehen, um

die Stoppposition vorzustellen. Nach der Einstellung die Befestigungsschrauben wieder festziehen. (Befestigungsschrauben 1 : für Hoch-Stoppposition, Befestigungsschrauben 2 : für Tief-Stoppposition)

3) Nachdem die Einstellung abgeschlossen ist, Handrad und Riemenabdeckung wieder anbringen.

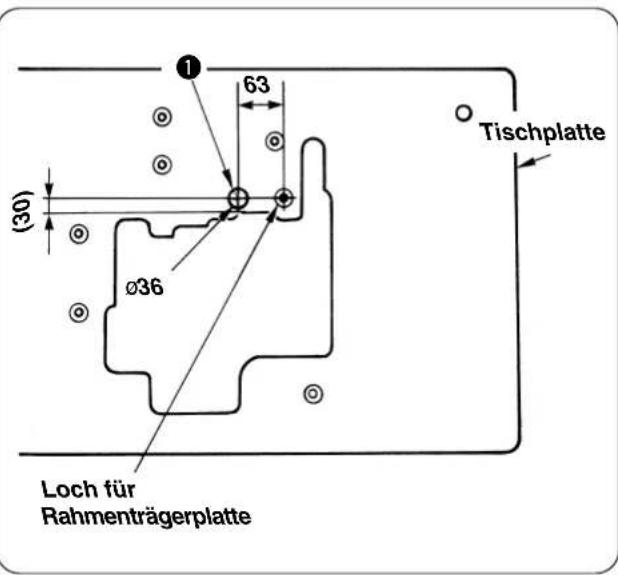

(2) Installieren der Riemenabdeckung Ein Loch zum Durchziehen eines Kabels in die Riemenabdeckung bohren. Diesen Teil mit einer Zange oder dergleichen abschneiden. (Etwaige Grate sind abzuschleifen.) Das Sensorkabel durch das Loch führen.

Die Riemenabdeckung an der Tischplatte befestigen, und den Riemen anbringen. Dann die Riemenabdeckung über den Riemen schieben. (Für Tief-Stoppposition)Zur Einstellung der Nadel-Hoch-StopppositionFührungFührungBewegliches TeilBewegliches TeilZur Einstellung der Nadel-Tief-Stoppposition(Für Hoch-Stoppposition)NachstellenNachstellenStopppositionVorstellenVorstellen31 DEUTSCH

WARNUNG: Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sind Wartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen. (1) Luftleitungszeichnung Die Leitungen gemäß der nachstehenden Leitungszeichnung verlegen. Rotationsluftzylinder Zwischenklinkenantriebs- Magnetventil Fadenspannungsfreigabe- Magnetventil Einstellknopf Nähfußlüftungs- Magnetventil Luftdruckregler32 (2) Anbinden der Luftschläuche und Kabel Binden Sie die Luftschläuche und Kabel mit den Spiralröhren und Kabelbindern an, damit sie nicht mit beweglichen Teilen, wie Keilriemen, Motor, Nähfußlüftungshebel usw., in Berührung kommen. (3) Anschließen der Druckluftquelle

1) Die Druckluftquelle bei gelöstem Einstellknopf des Luftdruckreglers anschließen.

2) Einstellen des Luftdruckreglers

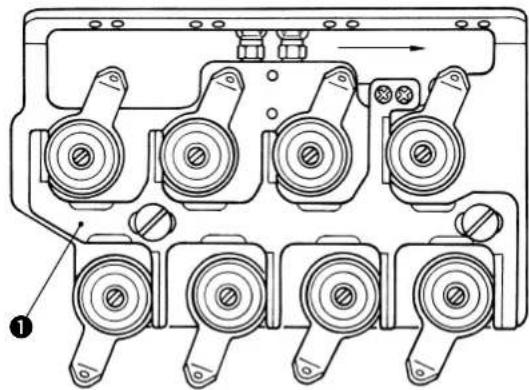

Den Druck auf 0,5 MPa einstellen. Den Einstellknopf des Luftdruckreglers anziehen, um den Luftdruck einzustellen. Falls die Luftdruck-Einstellung zu hoch ist, können Luftzylinder und dergleichen beschädigt werden.

3) Überprüfen der Luftverschlauchung

1 Die Verschlauchung bei ausgeschalteter Stromversorgung überprüfen. 2 Sicherstellen, dass sich die Fadenspannungs- Freigabeplatte 1 zwischen den oberen Fadenspannungsscheiben befindet. 3 Sicherstellen, dass sich die Zwischenklinke in die Stichplatte zurückzieht. Falls der umgekehrte Zustand der Beschreibung in der Bedienungsanleitung auftritt, die Luft ablassen, und den Anschluss des Luftschlauchs ändern.

4. Anschließen der Stecker an SC-921

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und mindestens 5 Minuten gewartet haben.

Um Beschädigung des Gerätes durch Betriebsstörungen und falsche Spezifikationen zu vermeiden, achten Sie auf korrekten Anschluß der Kabel.

Um Verletzungen durch Betriebsstörungen zu vermeiden, sichern Sie die Steckverbinder unbedingt mit der Verriegelung.

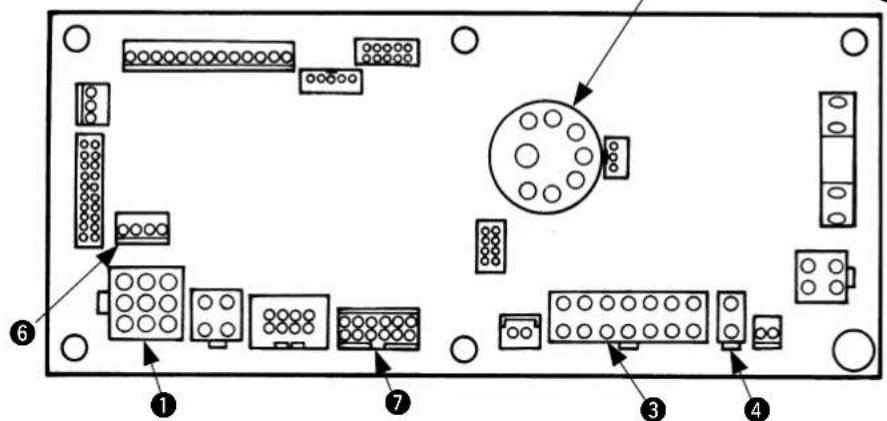

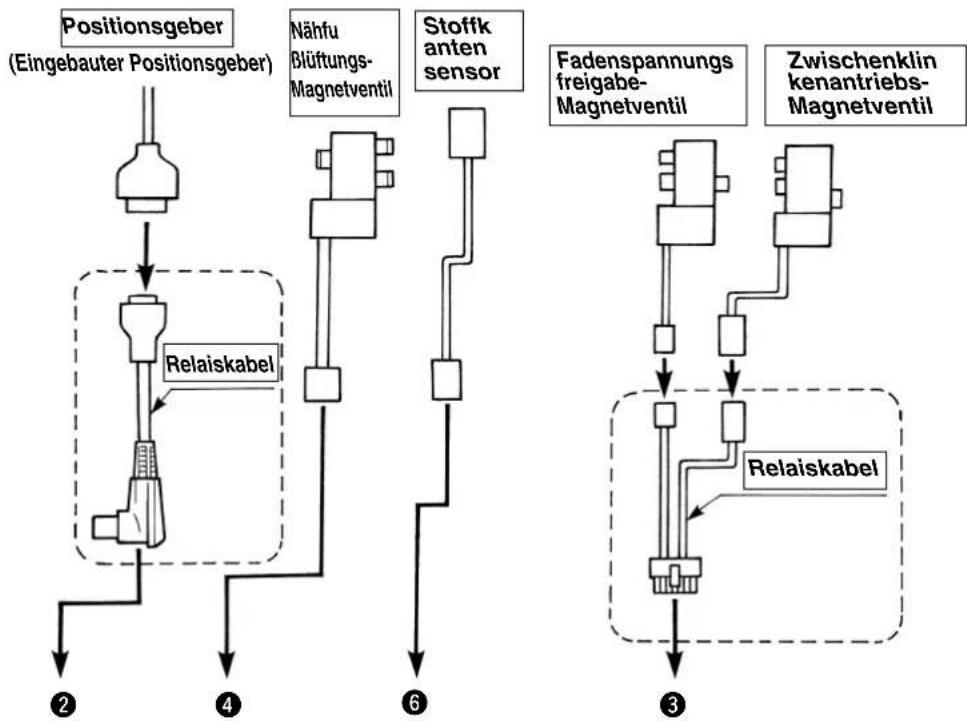

Drei Arten von Relaiskabeln (Steckeradapterkabel) werden verwendet. 1 CN30 : Motorsignalstecker anschließen. 2 CN33 : Positionsgeber anschließen. 3 CN36 : Zwischenklinken- und Fadenspannungsfreigabe-Magnetventile anschließen. 4 CN37 : Nähfußheber-Magnetventil anschließen. 6 CN54 : Stoffkantensensor anschließen. 7 CN39 : Den Anschluss bei Verwendung des Fußpedals für Standarbeit (PK-70 oder dergleichen) vornehmen. Positionsgeber Relaiskabel (Eingebauter Positionsgeber)Nähfußlüftungs-Magnetventil Stoffk anten sensor Fadenspannungsfreigabe-Magnetventil Zwischenklin kenantriebs- Magnetventil Relaiskabel

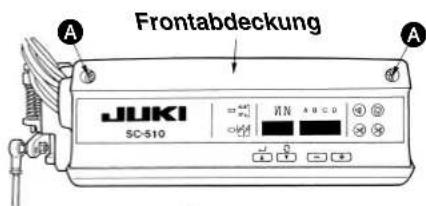

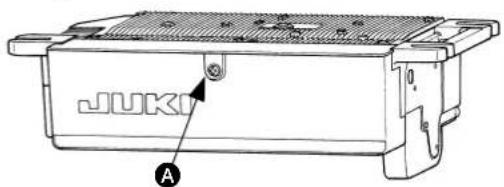

Die Befestigungsschraube A an der Unterabdeckung des SC-921 lösen. Dann die Abdeckung öffnen, um die folgenden Anschlüsse zu finden. Die Maschinenkopfstecker an die entsprechende Position anschließen.

5. Anschließen der Stecker an SC-510

Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und mindestens 5 Minuten gewartet haben.

Um Beschädigung des Gerätes durch Betriebsstörungen und falsche Spezifikationen zu vermeiden, achten Sie auf korrekten Anschluß der Kabel.

Um Verletzungen durch Betriebsstörungen zu vermeiden, sichern Sie die Steckverbinder unbedingt mit der Verriegelung.

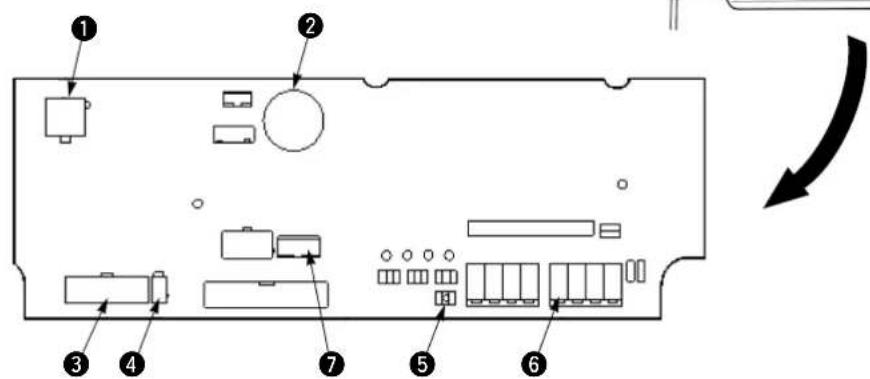

Zwei Arten von Relaiskabeln (Steckeradapterkabel) werden verwendet. Wenn die Befestigungsschrauben A der Frontabdeckung des SC-510 gelöst werden und die Abdeckung geöffnet wird, werden die nachstehend beschriebenen Anschlüsse zugänglich. Die Maschinenkopfstecker an die entsprechenden Positionen anschließen. 1 CN30 : Motorsignalstecker anschließen. 2 CN33 : Positionsgeber anschließen. 3 CN36 : Zwischenklinken- und Fadenspannungsfreigabe-Magnetventile anschließen. 4 CN37 : Nähfußheber-Magnetventil anschließen. 5 W4 : Jumper-Stift zum Umschalten des Stoffkantensensor-Ein-/Ausgangsstroms (Auf +12 V umschalten. Siehe nächste Seite.) 6 CN51 : Stoffkantensensor anschließen. 7 CN39 : Den Anschluss bei Verwendung des Fußpedals für Standarbeit (PK-70 oder dergleichen) vornehmen. Positionsgeber Relaiskabel (Eingebauter Positionsgeber)Nähfußlüftungs-Magnetventil Stoffk anten sensor Fadenspannungsfreigabe-Magnetventil Zwischenklin kenantriebs- Magnetventil Relaiskabel Frontabdeckung35 DEUTSCH

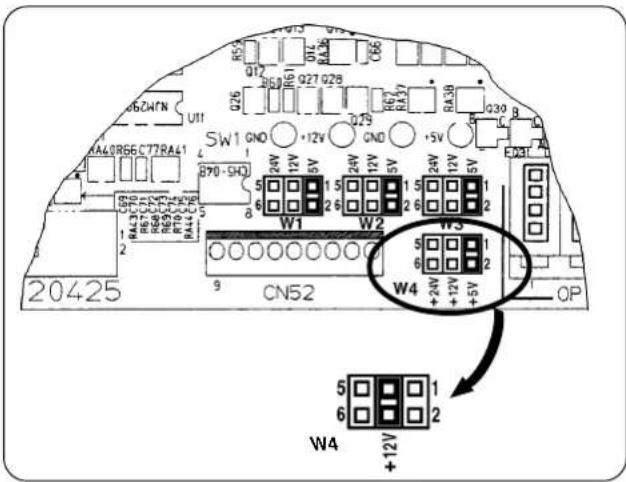

Den Jumper-Stift für den Stoffkantensensor von +5 V auf +12 V umstecken. (+5 V ist die Werkseinstellung.) Der Stoffkantensensor funktioniert nichteinwandfrei, wenn diese Einstellung nichtdurchgeführt wird. (1) Installieren der Teile

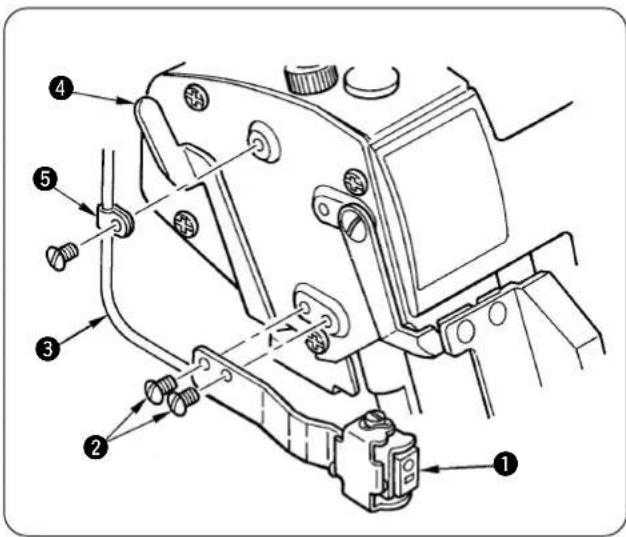

1) Den Lumineszenzsensor 1 mit den Schrauben 2

so installieren, dass er parallel zur Stoffplatte liegt.

2) Das Sensorkabel 3 mit der Kabelklemme 5 so

sichern, dass es nicht vom Nähfußlüftungshebel 4 erfasst wird.

6. Installieren des Stoffkantensensors

WARNUNG:Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sindWartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.36

1) Anbringen des Reflexionsaufklebers

Die Anbringungsfläche vorher von Schmutz oder Öl säubern.

2) Anbringungsposition des Reflexionsaufklebers:

(Längsrichtung) Den Aufkleber mit dem Obermesser als Bezugspunkt anbringen. (Querrichtung) Die Stromversorgung der Nähmaschine einschalten, und den Aufkleber an der Position anbringen, an der er vom roten Licht des Lumineszenzsensors angestrahlt wird.

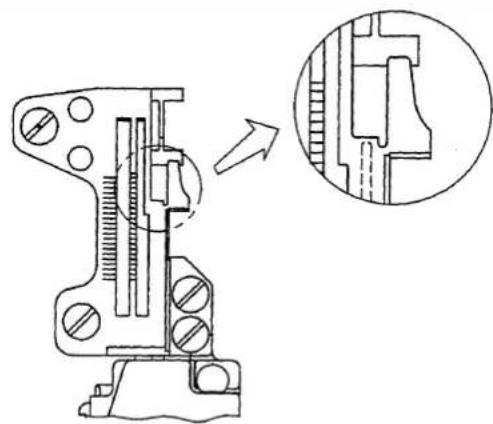

3) Wenn die Bestrahlungsposition des roten Lichts

des Lumineszenzsensors nicht mit der Position des in Längsrichtung angebrachten Reflexionsaufklebers übereinstimmt, muss die Montageposition der Stoffkantensensor- Baugruppe eingestellt werden. Blende “offen”Bestrahlungslicht vom LumineszenzsensorPosition desObermessers beiHochstopppositionDie Arbeit bei “offener” Sensorblendedurchführen. (2) Anschluss an den Schaltkasten

1) Das Kabel des Lumineszenzsensors durch das Rundloch in der Tischplatte auf der Rückseite der

Nähmaschine führen. Angaben zum Anschluss an das SC-921 unter

-4. Anschluss des Steckverbinders an das Steuergerät SC-921” Angaben zum Anschluss an das SC-510 unter

-5. Anschluss des Steckverbinders an das Steuergerät SC-510” (3) Anbringen des Reflexionsaufklebers WARNUNG :Betätigen Sie nicht das Startpedal, da sonst die Gefahr einer plötzlichen Drehung der Nähmaschinebesteht.Um Fehlbetrieb zu vermeiden ist es empfehlenswert, die Arbeit ohne den Keilriemen durchzuführen.Reflexionsband37 DEUTSCH (4) Einstellen der Empfindlichkeit des Lumineszenzsensors WARNUNG: Betätigen Sie nicht das Startpedal, da sonst die Gefahr einer plötzlichen Drehung der Nähmaschine besteht. Um Fehlbetrieb zu vermeiden ist es empfehlenswert, die Arbeit ohne den Keilriemen durchzuführen. [Einstellverfahren]

1) Zustand ohne Nähgut auf dem Sensor

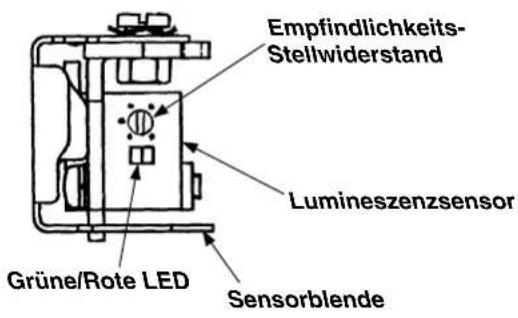

Den Empfindlichkeits-Stellwiderstand von der Maximalstellung aus langsam in Richtung abnehmende Empfindlichkeit drehen, bis die leuchtende Anzeigelampe (grüne LED) erlischt. Diese Stellung wird mit Punkt A bezeichnet. Empfindlichkeits- Stellwiderstand Lumineszenzsensor Grüne/Rote LED

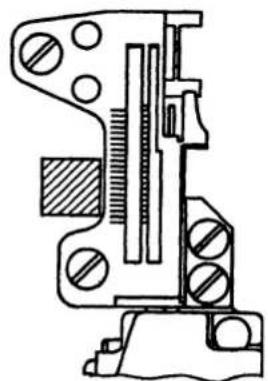

Stellen Sie die Empfindlichkeit des Lumineszenzsensors nach dem unten beschriebenen Verfahren mit dem Stellwiderstand ein. Ohne Nähgut : Grüne und rote LED leuchten auf. Mit Nähgut : Grüne LED leuchtet auf, und rote LED erlischt.

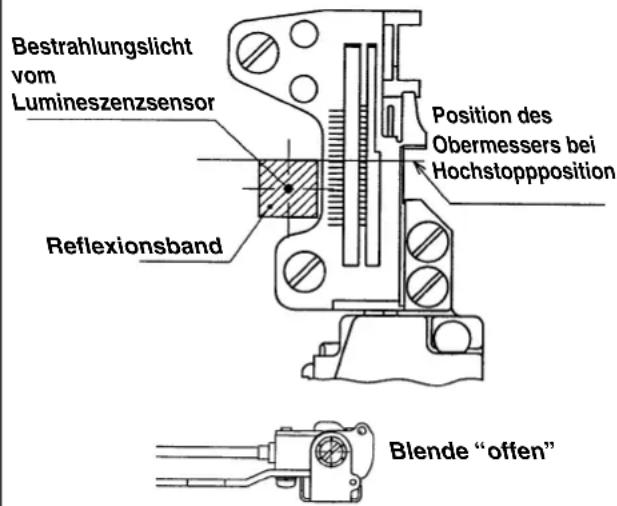

Die Sensorblende befindet sich im Zustand “offen”, wie in der linken Abbildung gezeigt.

2) Stellen Sie die Empfindlichkeit des

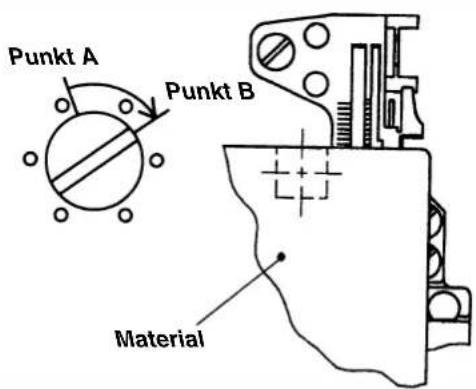

Lumineszenzsensors entsprechend dem zu nähenden Material ein. Punkt A Max. Material Punkt A Punkt B

3) Den Empfindlichkeits-Stellwiderstand auf die

Mittenstellung zwischen den Punkten A und B einstellen.

Überprüfen Sie folgendes: Wenn sich kein Material auf dem Sensor befindet: Grüne und rote LED leuchten auf. Wenn sich Material auf dem Sensor befindet: Grüne LED leuchtet auf, und rote LED erlischt. Damit ist die Empfindlichkeits-Einstellung des Stoffkantensensors abgeschlossen. Punkt A Mitte Punkt B Sensorblende

2) Zustand mit Nähgut auf dem Sensor

Das zu nähende Material auf den an der Stoffplatte angebrachten Sensor legen. Den Empfindlichkeits-Stellwiderstand von Punkt A aus langsam in Richtung zunehmende Empfindlichkeit drehen, bis die leuchtende Anzeigelampe (grüne LED) erlischt. Diese Stellung wird mit Punkt B bezeichnet.38 Überprüfen Sie die folgenden Punkte, um Funktionsstörungen oder Beschädigung der Nähmaschine zu vermeiden.

Reinigen Sie die Maschine gründlich, bevor Sie sie nach der Installation erstmalig in Betrieb nehmen.

Entfernen Sie den während des Transports angesammelten Staub, und ölen Sie die Maschine.

Vergewissern Sie sich, dass die Spannung auf den korrekten Wert eingestellt ist.

Vergewissern Sie sich, dass der Netzstecker korrekt angeschlossen ist.

Betreiben Sie die Maschine niemals mit einer anderen als der vorgeschriebenen Spannung.

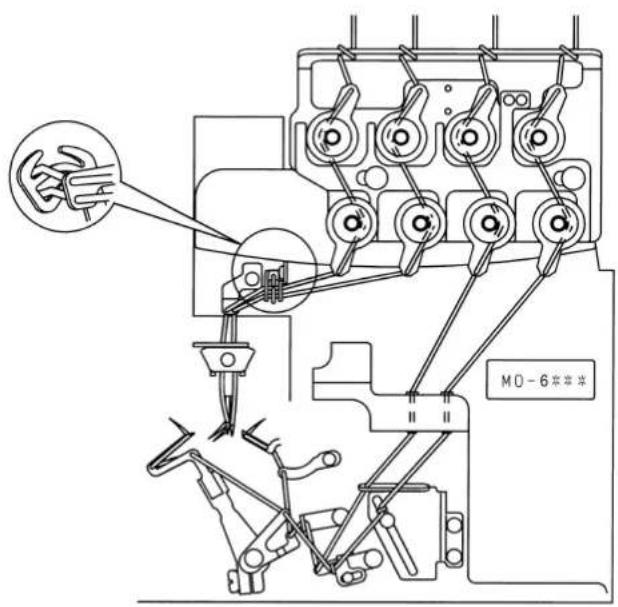

. BEDIENUNGSVERFAHREN Fädeln Sie den Maschinenkopf gemäß derAbbildung ein. (Ein Einfädeldiagramm befindetsich außerdem an der Innenseite derGreiferabdeckung.)• Angaben zu Schmierung, Anbringung der Nadel, Einstellung des Nähfußdrucks, Demontage des Nähfußes,Einstellung der Stichlänge, Einstellung des Differentialtransports, Einstellung des Messers und derÜberwendlichbreite, Reinigung des Maschinenkopfes sowie Reinigung und Austausch des Filters undPumpensiebs entnehmen Sie den allgemeinen Bedienungsanleitungen.

WARNUNG:Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sindWartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.39 DEUTSCH

WARNUNG:Um durch plötzliches Anlaufen der Maschine verursachte mögliche Verletzungen zu verhüten, haltenSie Hände, Haare und Kleidung von rotierenden Teilen und dem Nadeleinstichbereich fern. Beim Einschalten des Netzschalters führt die Nähmaschine eine halbe bis ganze Umdrehung aus, um den oberen Totpunkt der Maschine ausfindig zu machen. Falls Sie dabei Ihre Hände, Haare oder Kleidung in die Nähe der rotierenden Teile oder des Nadeleinstichbereichs bringen, können Sie an den obengenannten Teilen hängenbleiben oder von ihnen erfaßt werden und Stichwunden oder andere Verletzungen davontragen. Wird das Pedal im Vorgang

voll nach hinten niedergedrückt, wird der Kettelfaden- Einrollvorgang gestartet. Wird der Vorgang

während des Nähens durchgeführt, erfolgt demgemäß “Fadenspannungsfreigabe am Nähbeginn” bei erneutem Starten des Nähbetriebs. Den Vorgang

nicht während des Nähens durchführen.

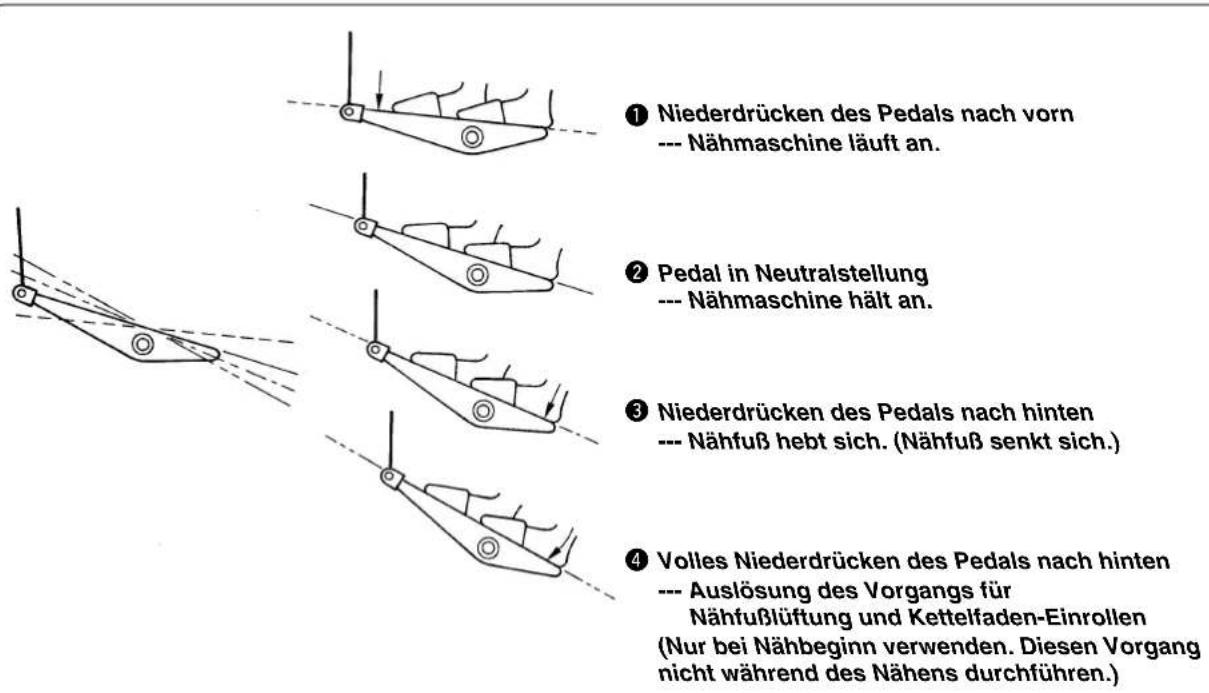

Niederdrücken des Pedals nach vorn--- Nähmaschine läuft an. Pedal in Neutralstellung--- Nähmaschine hält an. Niederdrücken des Pedals nach hinten--- Nähfuß hebt sich. (Nähfuß senkt sich.) Volles Niederdrücken des Pedals nach hinten--- Auslösung des Vorgangs fürNähfußlüftung und Kettelfaden-Einrollen(Nur bei Nähbeginn verwenden. Diesen Vorgangnicht während des Nähens durchführen.)

3. Nähbetrieb mit Kettelfaden-Einrollen

(1) Überprüfung der Anzeige an SC-921 (oder SC-510) Stellen Sie sicher, dass "----" auf dem Monitor angezeigt wird, wenn Sie die Stromversorgung des SC einschalten. Ist das nicht der Fall, überprüfen Sie die Einstellung des SC-921 (oder SC-510). SC-921SC-51040 (2) Einlegen des Nähguts und Prüfen des Stoffkantensensors

1) Das Startpedal nach hinten niederdrücken, um

Nadel und Nähfuß anzuheben.

2) Das Nähgut zum Einlegen in die Maschine bis zum

Anschlag unter das Obermesser schieben. Dabei den Zustand der Anzeige des Lumineszenzsensors überprüfen: Mit Nähgut : Grüne und rote LED leuchten auf. Ohne Nähgut : Grüne LED leuchtet auf, und rote LED erlischt.

Die Sensorblende befindet sich im Zustand „offen“, wie in der Abbildung auf der linken Seite gezeigt. Wenn das Startpedal losgelassen wird, senkt sich der Nähfuß.

3) Wenn die Anzeige des Lumineszenzsensors nicht

normal ist, führen Sie

-1. Auswechseln des Stoffkantensensor-Reflexionsaufklebers” und

-6-(4). Einstellen der Empfindlichkeit des Lumineszenzsensors”

Reflexionsaufkleber fürStoffkantensensorStoff (3) Starten Drücken Sie das Startpedal nach vorn nieder, so dass die Maschine anläuft. 1. Falls das Nähgut den Sensor nicht erreicht, läuft die Nähmaschine nicht an, selbst wenndas Startpedal niedergedrückt wird. Es ist daher unbedingt notwendig, das Nähgut in dievorgeschriebene Position zu bringen.2. Um den Nähfuß während des Nähens anzuheben, drücken Sie das Startpedal nach hintennieder. (4) Beenden des Nähbetriebs

1) Der Kettelfaden-Nähvorgang beginnt automatisch, wenn die Stoffkante den Sensor passiert.

Wenn die Nähmaschine die angegebene Stichzahl für Kettelfadennähen ausgeführt hat, wird die Nähmaschine angehalten und der Nähfuß angehoben. Empfindlichkeits-StellwiderstandLumineszenzsensorGrüne/Rote LEDSensorblendeSensorblende

2) Für die Einstellung der (automatischen) Kettelfaden-Nähgeschwindigkeit und die Stichzahl am Nahtende

siehe "II-4. Verschiedene Einstellungen für Kettelfaden-Einrollnähen" und "II-5. Änderungsverfahren der verschiedenen Einstellungen" im Falle von SC-921 bzw. "III-4. Verschiedene Einstellungen für Kettelfaden- Einrollnähen" und "III-5. Änderungsverfahren der verschiedenen Einstellungen" im Falle von SC-510. Während des automatischen Kettelfaden-Nähvorgangs bleibt die Nähmaschine nicht stehen,selbst wenn das Startpedal losgelassen wird.Die Stromversorgung im Notfall ausschalten.41 DEUTSCH

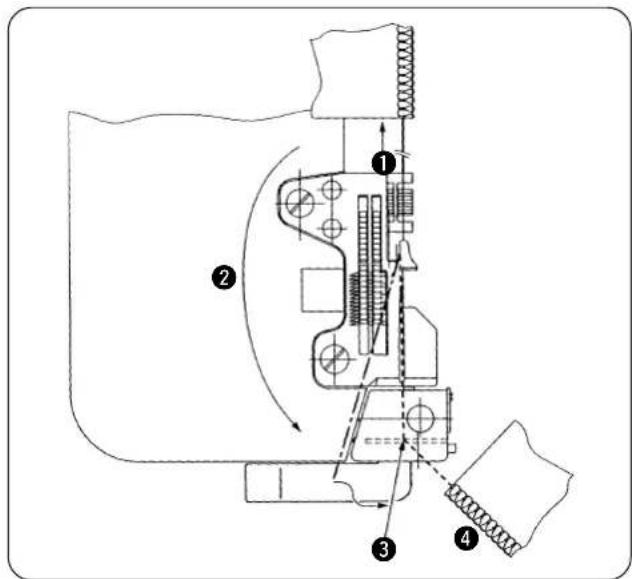

(5) Abschneiden des Kettelfadens vom Nähgut 1 Ziehen Sie den am Nähende erzeugten Kettelfaden leicht von sich weg. (Den Kettelfaden so weit ziehen, dass er sich von der Klinke der Stichplatte löst.) 2 Den Kettelfaden so führen, dass er nicht vom Transporteur erfasst wird. 3 Den Kettelfaden unter die Kettelfaden- Andrückplatte legen.

Ziehen Sie den Kettelfaden auf sich zu, und straffen Sie den Kettelfaden. 4 Wird der Kettelfaden weiter nach rechts geschoben, nachdem er in die Nut der Stichplatte eingelegt worden ist, schneidet das Gegenmesser den Kettelfaden vom Nähgut ab.

4. Einstellen des Nähbetriebs

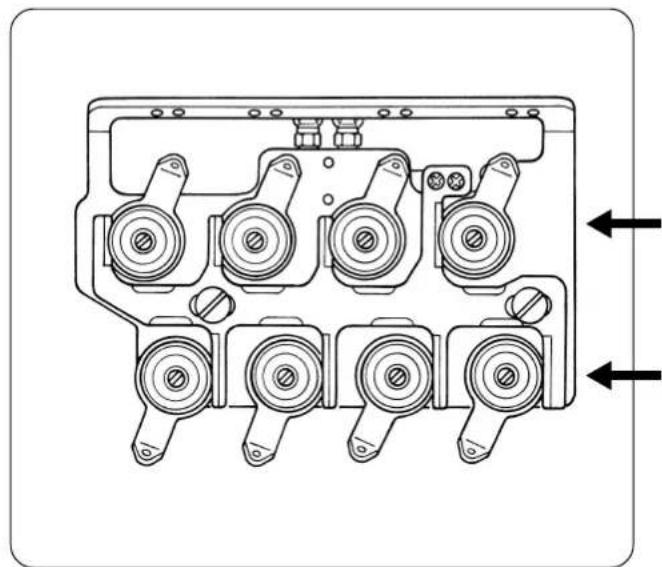

(1) Stiche Die Fadenspannungsregler für die Sticheinstellung sind diejenigen an der unteren der beiden Fadenspannungsreglerstufen. Die Fadenspannungsregler an der oberen Stufe werden für Kettelfadennähen verwendet. Obere Stufe: Für Kettelfadennähen Untere Stufe: Für Stiche Stellen Sie die Spannungsregler so ein, dass die gewünschten Stiche erzielt werden. Nehmen Sie die Einstellung so vor, dass Greiferfadenund Nadelfaden sich um die gleiche Länge kreuzen. (Kettelfaden, der eine geringe Rückstellneigung zurvorherigen Länge zeigt, wenn er gezogen undlosgelassen wird.)Den überstehenden Faden anziehen. Falls diese Artvon Kettelfaden erzeugt wird, kann es vorkommen,dass sich der Nadelfaden mit dem Kettelfadenverschlingt, was zu falschem Einrollen desKettelfadens führt.

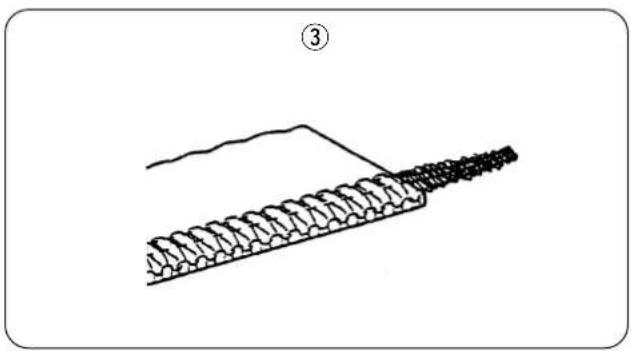

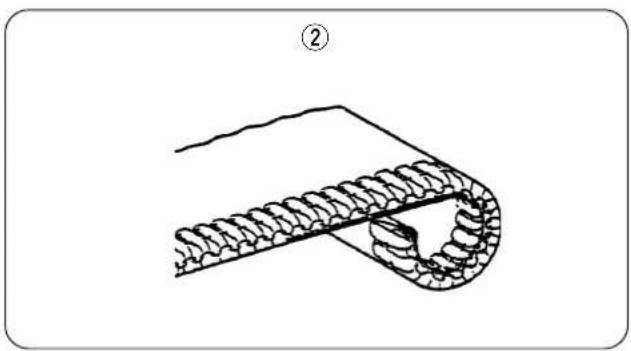

× Schlechtes Beispiel Gutes Beispiel (2) Kettelfaden Der wünschenswerteste Zustand des Kettelfadens sind Weichketten. Stellen Sie den Faden mit den Fadenspannungsreglern der oberen Stufe ein.42

5. Einstellen der Kettelfaden-Einrollvorrichtung

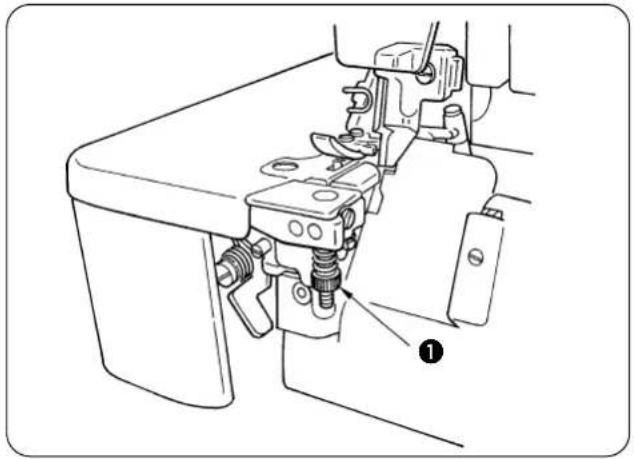

(1) Einstellen des Drucks der Kettelfadendrückerfeder

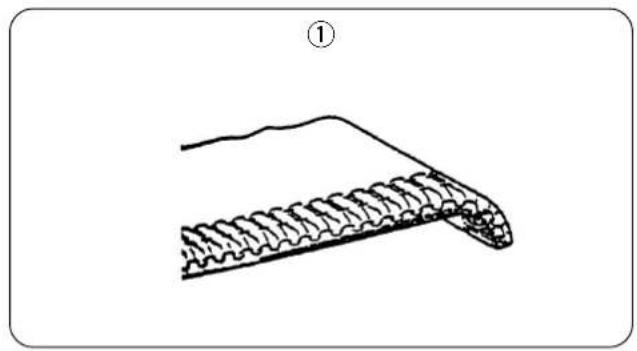

1 Den Federdruck so einstellen, dass die Stoffkante am Nähbeginn leicht nach unten gerollt wird, wie in der Abbildung gezeigt 1. 2 Den Federdruck verringern, wenn die Stoffkante am Nähbeginn übermäßig stark nach unten gerollt wird. 3 Den Federdruck erhöhen, wenn der Kettenfaden am Nähbeginn nicht in die Stiche eintritt und nach außen übersteht. Führen Sie die Einstellung mit der Kettelfadendruck-Einstellschraube 1 durch .

6. Umschaltung von Kettelfaden-Einrollen und Übersteppen

(Sensorblende) Durch Öffnen/Schließen der Blende des Stoffkantensensors kann die Nähmaschine entweder für Kettelfaden- Einrollen oder für Übersteppen verwendet werden. Das Öffnen/Schließen der Blende erfolgt durch Rotation.

2) Blende “geschlossen”

Die Nähmaschine kann für Übersteppen verwendet werden. (Die Maschine läuft ohne Rücksicht auf das Nähgut an.)

Die Nähmaschine kann für Kettelfaden-Einrollen verwendet werden. (Befindet sich kein Nähgut auf dem Sensor, läuft die Maschine nicht an, selbst wenn das Startpedal nach vorn niedergedrückt wird.) SensorblendeSensorblende Wird die Blende des Stoffkantensensors geschlossen (Übersteppen), werden Fadenspannungsfreigabe am Nähanfang und Soft-Start beim ersten Nähen nach dem Einschalten der Stromversorgung sowie beim Nähen nach vollem Niederdrücken des Startpedals nach hinten durchgeführt. Diese Operation kann vermieden werden, indem die Stichzahl für Fadenspannungsfreigabe am Nähanfang und die Stichzahl für Soft-Start auf “0” gesetzt wird.44

1. Auswechseln des Stoffkantensensor-Reflexionsaufklebers

WARNUNG:Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sindWartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen. Der Reflexionsaufkleber ist immer mit dem Nähgut in Berührung. Dadurch wird eine Abnutzung der Aufkleberoberfläche und eine Verschlechterung der Reflexionsfähigkeit des Aufklebers verursacht. Ein abgenutzter Aufkleber muss durch einen neuen ersetzt werden. Falls der Aufkleber seine Reflexionsfähigkeit verliert, kann es vorkommen, dass die Nähmaschine ohne eingelegtes Nähgut am Nähbeginn anläuft, oder dass sie keinen Weichketten-Kettelfaden erzeugt. In diesem Fall ist die Kettelfaden-Einrollfunktion unwirksam. Falls sich die Reflexionsleistung des Aufklebers nicht durch Einstellen des Sensors wiederherstellen lässt, muss der abgenutzte Aufkleber entfernt und ein neuer an der Stoffplatte angebracht werden.off the reflec- tion label from the cloth plate.

1) Den Reflexionsaufkleber von der Stoffplatte ablösen.

2) Die Klebefläche des Aufklebers auf der Stoffplatte entfetten, und einen neuen Aufkleber dort anbringen.

Nach dem Auswechseln des Reflexionsaufklebers muss die Sensorempfindlichkeit eingestelltwerden. Angaben zum Einstellverfahren der Sensorempfindlichkeit sie “ -6-(4). Einstellender Empfindlichkeit des Lumineszenzsensors”. Wenn die Schärfe des Gegenmessers zum Abschneiden des Kettelfadens nachlässt, muss das Gegenmesser ausgewechselt werden. Lassen Sie beim Auswechseln des Gegenmessers Vorsicht walten, damit Sie sich nicht die Finger schneiden oder sonst wie verletzen.

1) Die Kettelfaden-Drückerplatte 1 hochhalten und drehen, um das Gegenmesser zu sehen.

2) Die Halteschrauben 2 lösen, und das Gegenmesser auswechseln.

WARNUNG:Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sindWartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen.

2. Auswechseln des Gegenmessers

Bringen Sie das Gegenmesser so an, dass es mit der Unterseite in Berührung kommt. Fallssich der Kettelfadendrücker hebt, kann der Kettelfaden nicht gut gehalten werden.Kettelfaden-Drückerplatte Kettelfaden-DrückerplatteGegenmesser 2Befestigungsschraube0 bis 1 mm Das Gegenmesserdarf nicht vonder Endflächevorstehen.Gegenmesser45 DEUTSCH Anschlag 3 (Für rückwärts)NadeleinstichbereichKettelfaden-Führungsplatte Anschlag ABefestigungsschraube

Abdeckung Zwischenklinkenantriebsarm

Anschlag A (Für vorwärts)

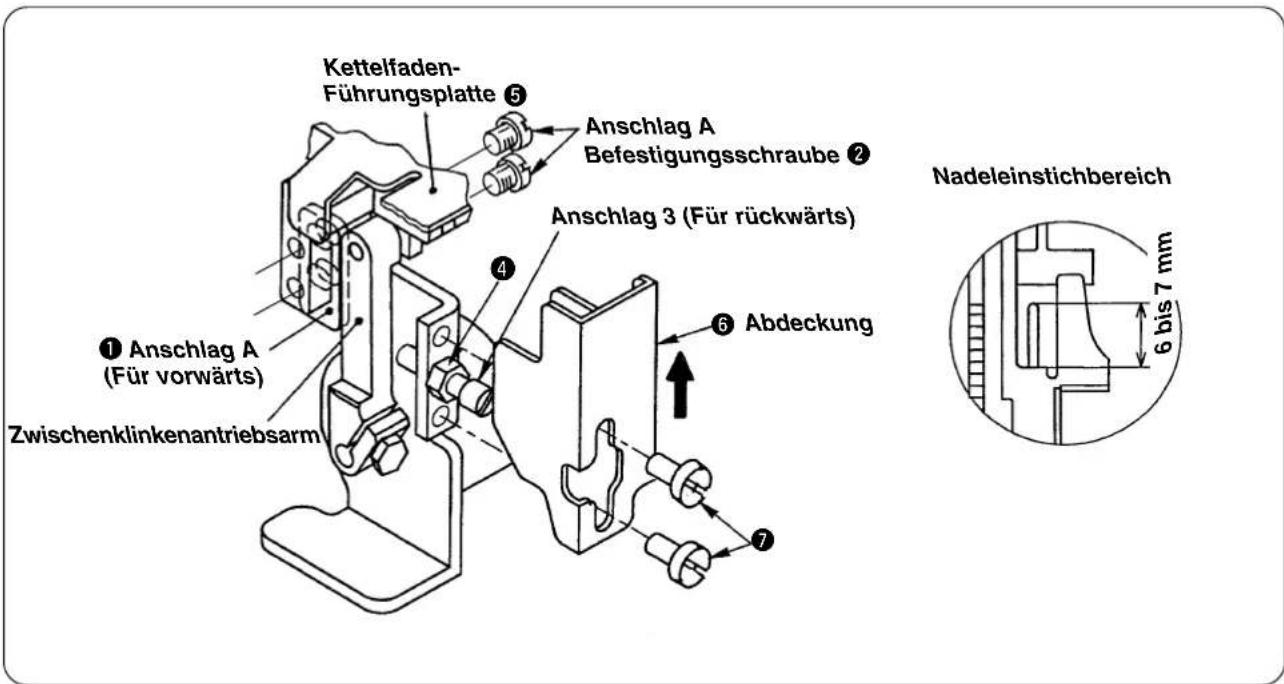

3. Einstellen der Zwischenklinke

WARNUNG:Um durch plötzliches Anlaufen der Maschine verursachte Verletzungen zu verhüten, sindWartungsarbeiten bei ausgeschalteter Stromversorgung auszuführen. (1) Einstellen des Vorsprungbetrags der Zwischenklinke Den Anschlag A 1 an der Position betätigen, an der die Zwischenklinke 6 bis 7 mm von der Stichplatte vorsteht. In diesem Zustand den Anschlag A mit den Befestigungsschrauben 2 so montieren, dass er mit der Fläche in Berührung kommt. (Die Arbeit kann leichter durchgeführt werden, wenn der Vorsprungbetrag mit dem Anschlag B 3 auf 6 bis 7 mm eingestellt und dann Anschlag A 1 mit der Fläche in Berührung gebracht wird.) Den Anschlag B 3 an der Position betätigen, an der sich das obere Ende der Zwischenklinke 0 bis 1 mm von der Stichplatte zurückzieht. Nach der Einstellung den Anschlag B 3 mit der Mutter 4 befestigen. (Die Arbeit kann leichter ausgeführt werden, wenn die Einstellung mit Anschlag B 3 so vorgenommen wird, dass das obere Ende der Zwischenklinke bündig mit der Stichplatte ist und dann der Anschlag B um 1/2 bis 3/4 Umdrehung gelöst wird.) Nadeleinstichbereich0 bis 1 mm Übermäßiger Vorsprung der Zwischenklinke führt zu Nadelbruch. Gehen Sie daher sorgfältig vor. (2) Einstellen der Rückzugposition der Zwischenklinke Übermäßiger Rückzug der Zwischenklinkeverschlechtert die Bewegung. Gehen Siedaher sorgfältig vor. (3) Anbringen der Abdeckung Die Abdeckung 6 leicht in Richtung der Pfeilmarke drücken, bis sie mit der Kettelfaden-Führungsplatte 5 in Berührung kommt, und dann mit den Halteschrauben 7 befestigen. 6 bis 7 mm46

1. Wenn der Kettelfaden nicht sauber eingerollt wird:

1 Herstellung des Weichkettenzustands des Kettelfadens p.412 Erhöhen des Drucks der Kettelfaden-Drückerfeder p.423 Erhöhen der Anzahl der am Nahtanfang spannungslos zu nähenden Stiche p.8 , 124 Die Langsamstart-Nähgeschwindigkeit verringern. p.8 , 105 Erhöhen der Stichzahl für Langsamstart p.8 , 10

2. Wenn die Nadelfadenspannung am Nähbeginn freigegeben wird

1 Verringern der Anzahl der am Nahtanfang spannungslos zu nähenden Stiche p.8 , 122 Die Langsamstart-Nähgeschwindigkeit verringern. p.8 , 103 Erhöhen der Stichzahl für Langsamstart p.8 , 10 Sonstige Prüfpunkte: 1 Ist die Betriebsart auf Kettelfaden-Einrollen eingestellt? p.8 bis 122 Ist Langsamstart aktiviert? p.8 bis 123 Hebt sich die Kettelfaden-Drückerplatte? p.444 Arbeitet die Fadenspannungsplatte normal ohne Reibung? p.26 , 325 Ist das Nähgut bis zum Anschlag unter das Obermesser geschoben? p.35Mit der Störung entsprechende Punkte Seitenverweis

. ABHILFEMASSNAHMEN BEI STÖRUNGEN VON

KETTELFADEN-EINROLLNÄHEN Durch Freigeben der Fadenspannung für einen oder zwei Stiche kann der Kettelfaden amNahtanfang sauber in die Naht eingerollt werden.

1. Bei Verwendung des SC-92147

2. Bei Verwendung des SC-510

1. Wenn der Kettelfaden nicht sauber eingerollt wird:

1 Herstellung des Weichkettenzustands des Kettelfadens p.41 2 Erhöhen des Drucks der Kettelfaden-Drückerfeder p.42 3 Erhöhen der Anzahl der am Nahtanfang spannungslos zu nähenden Stiche p.19 , 23 4 Die Langsamstart-Nähgeschwindigkeit verringern. p.19 , 21 5 Erhöhen der Stichzahl für Langsamstart p.19 , 21

2. Wenn die Nadelfadenspannung am Nähbeginn freigegeben wird

1 Verringern der Anzahl der am Nahtanfang spannungslos zu nähenden Stiche p.19 , 23 2 Die Langsamstart-Nähgeschwindigkeit verringern. p.19 , 21 3 Erhöhen der Stichzahl für Langsamstart p.19 , 21 Sonstige Prüfpunkte: 1 Ist die Betriebsart auf Kettelfaden-Einrollen eingestellt? p.19 bis 23 2 Ist Langsamstart aktiviert? p.19 bis 23 3 Hebt sich die Kettelfaden-Drückerplatte? p.44 4 Arbeitet die Fadenspannungsplatte normal ohne Reibung? p.26 , 32 5 Ist das Nähgut bis zum Anschlag unter das Obermesser geschoben? p.35 Mit der Störung entsprechende Punkte Seitenverweis Durch Freigeben der Fadenspannung für einen oder zwei Stiche kann der Kettelfaden am Nahtanfang sauber in die Naht eingerollt werden.48FRANÇAIS FRANÇAIS Ce manuel est destiné aux LB-6. Le lire attentivement et s’assurer que l’on a bien compris les instructions données sous “CONSIGNES DE SECURITE IMPORTANTES” dans le manuel d’utilisation de la série MO-6000 △ avant la mise en service de la machine lorsque ce dispositif est installé sur la série MO-6000 △ . En outre, assembler et configurer le dispositif en se reportant non seulement au mode d'emploi, mais également au feuillet des pièces détachées et au mode d'emploi pour le SC-921 (ou SC- 510).ENGLISH SOMMAIRE !. AVANT-PROPOS ....................................................................................... 1

The description covered in this instruction manual is subject to change for improvement of the commodity without notice. Bitte wenden Sie sich an unsere Händler oder Vertreter in Ihrer Nähe, wenn Sie weitere Informationen benötigen.

Änderungen der in dieser Betriebsanleitung enthaltenen Beschreibungen, die der Verbesserung des Produktes dienen, bleiben vorbehalten. Pour plus d’information, n’hésitez pas à consulter nos distributeurs ou agents dans votre région.

Alle Rechte weltweit vorbehalten.

Handbuch-Assistent

Unterstützt von ChatGPT

Warten auf Ihre Nachricht

Produktinformationen

Marke : JUKI

Modell : PS700

Kategorie : Nähmaschine
