PMR 1410 - Walkie-talkie OLYMPIA - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO PMR 1410 OLYMPIA

Advertencias de seguridad ..... 32
Contenido del embalaje .....33
Uso previsto....34
Introducir las pilas recargables .....34
Cargar las pilas recargables .....34
Encender el aparato de radiotelefonía ..... 34
Apagar el aparato de radiotelefonía .....34
Manejar el aparato de radiotelefonía .....35
Eliminación .....37
Indicaciones sobre la conformidad ..... 37
Limpieza....37
Datos técnicos 37
Veiligheidsinformatie .....38

περιεχομένων

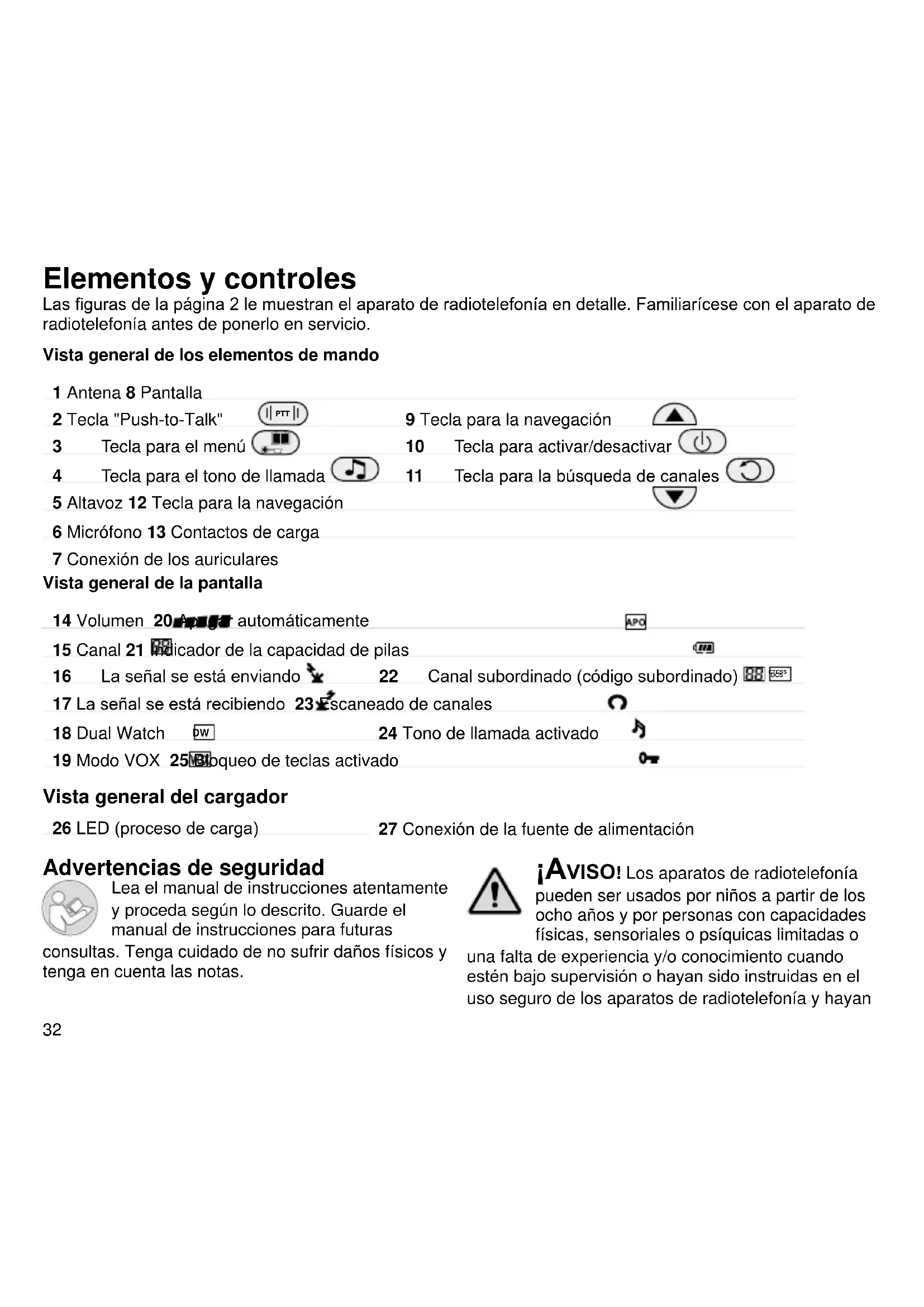

Elementos y controles

Las figuras de la página 2 le muestran el aparato de radiotelefonía en detalle. Familiarícese con el aparato de radiotelefonía antes de ponerlo en servicio.

Vista general de los elementos de mando

1 Antena 8 Pantalla

2 Tecla "Push-to-Talk"

3 Tecla para el menú

4 Tecla para el tono de llamada

5 Altavoz 12 Tecla para la navegación

6 Micrófono 13 Contactos de carga

7 Conexión de los auriculares

Vista general de la pantalla

14 Volumen 20 ApoJat automáticamente

15 Canal 21 indicador de la capacidad de pilas

16 La señal se está enviando 22

17 La señal se está recibiendo 23 Escaneado de canales

18 Dual Watch dw

19 Modo VOX 25MBOqueo de teclas activado

9 Tecla para la navegación

10 Tecla para activar/desactivar

11 Tecla para la búsqueda de canales

Vista general del cargador

26 LED (proceso de carga)

27 Conexión de la fuente de alimentación

Advertencias de seguridad

Lea el manual de instrucciones atentamente y proceda según lo descrito. Guarde el manual de instrucciones para futuras

consultas. Tenga cuidado de no sufrir daños físicos y tenga en cuenta las notas.

¡Aviso! Los aparatos de radiotelefonía pueden ser usados por niños a partir de los ocho años y por personas con capacidades físicas, sensoriales o psíquicas limitadas o

una falta de experiencia y/o conocimiento cuando estén bajo supervisión o hayan sido instruidas en el uso seguro de los aparatos de radiotelefonía y hayan

comprendido los peligros resultantes. Los niños no pueden jugar con los aparatos de radiotelefonía. Niños sin supervisión no pueden llevar a cabo ni la limpieza ni el mantenimiento que corresponde al usuario.

¡AVISO! ¡Existe peligro de asfixia!

¡Mantener alejados de los niños! Mantenga las películas de embalaje y protección, así como las pilas alejadas de los niños. Guarde los aparatos de radiotelefonía fuera del alcance de los niños. Los niños pequeños pueden tragar las piezas pequeñas o las pilas. Acudir inmediatamente al médico en caso de haber tragado una pila.

¡PRECAUCIÓN! ¡Existe peligro de

explosión debido a la utilización de tipos de pilas incorrectos! Utilice exclusivamente pilas recargables que cumplan las indicaciones de los datos técnicos. NO INTENTE cargar otras pilas. No combine diferentes tipos de pilas.

¡PRECAUCIÓN! ¡Existe peligro de

explosión debido a la sustitución o retirada incorrecta de las pilas recargables! Sustituy las pilas solo por un tipo homologado por el fabricante y deseche las pilas correctamente.

¡PRECAUCIÓN! ¡Existe peligro de

explosión debido a la sustitución o retirada incorrecta de las pilas recargables! No retire las pilas mientras se están cargando. Retire el cable de carga de su aparato o saque el aparato del cargador antes de sustituir o retirar las pilas.

¡PRECAUCIÓN! La transmisión verbal se reproduce a través del altavoz. Mantenga el aparato de radiotelefonía a una distancia de unos 30 cm cuando reciba la transmisión verbal.

¡IMPORTANTE! ¡No utilice los aparatos de radiotelefonía en zonas prohibidas o sujetas a peligros de explosión! Cumpla las prescripciones locales.

¡IMPORTANTE! Proteja los aparatos de radiotelefonía contra humedad, polvo, líquidos, sustancias químicas, vapor, calor y radiación solar directa. Los aparatos de radiotelefonía no son impermeables al agua por lo que debe procurar mantenerlos secos.

¡IMPORTANTE! No utilice el aparato para zonas que están bloqueadas para la radiocomunicación privada. Con este aparato

no se puede avisar a los cuerpos de emergencia y socorro.

¡IMPORTANTE! Tenga en cuenta las prescripciones locales en cuanto a la utilización de equipos radioeléctricos antes

de usar el suyo.

Contenido del embalaje

Compruebe el contenido del embalaje de sus aparatos de radiotelefonía antes de ponerlos en servicio.

Diríjase a nuestro Servicio Técnico si falta algo o se observan daños.

2 aparatos de radiotelefonía PMR 1410

2 clips de cinturón

2 auriculares (conector jack de 2,5 mm)

Cargador

Clavija de alimentación

6 pilas recargables (tipo AAA, 1,2 V, 500 mAh)

Manual de instrucciones

Uso previsto

Los aparatos de radiotelefonía resultan adecuados para la comunicación con otros aparatos de radiotelefonía del mismo estándar (radio PMR con 446 MHz). Cualquier otro uso será considerado no previsto. Se prohíbe expresamente cualquier modificación o transformación. En ningún caso abra el aparato ni intente llevar a cabo reparaciones por su cuenta.

Introducir las pilas recargables

Antes de poder utilizar el aparato de radiotelefonía es necesario introducir las pilas incluidas en el volumen de suministro en el aparato de radiotelefonía.

1 Retire la tapa del compartimento de pilas. Deslice la tapa del compartimento de pilas con una ligera presión hacia delante.

¡PRECAUCIÓN! ¡Existe peligro de

explosión debido a la utilización de tipos de

pilas incorrectos! Utilice

exclusivamente pilas recargables que cumplan las indicaciones de los datos técnicos. NO INTENTE cargar otras pilas. No combine diferentes tipos de pilas.

2 Coloque tres pilas adecuadas con la polaridad correcta en el compartimento de pilas.

3 Vuelva a colocar la tapa del compartimento de pilas. La tapa del compartimento de pilas encaja de forma audible.

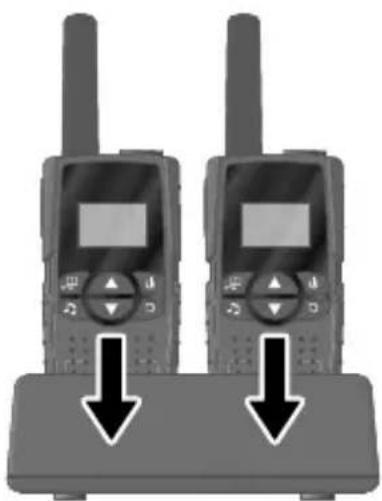

Cargar las pilas recargables

Cargue las pilas recargables antes de que estén completamente descargadas.

1 Conecte la fuente de alimentación a una toma de corriente fácilmente accesible y que se encuentre cerca.

2 Conecte la clavija de alimentación a la conexión de la fuente de alimentación del cargador.

3 Coloque los aparatos de radiotelefonía en el cargador. Los indicadores luminosos en el lado frontal

del cargador están permanentemente iluminados en rojo mientras se están cargando las pilas.

4 Saque los aparatos de radiotelefonía del cargador al cabo de 8 horas.

5 Desconecte la fuente de alimentación de la toma de corriente.

Encender el aparato de radiotelefonía

Pulse y mantenga pulsada la tecla durante unos 3 segundos. El aparato de radiotelefonía se enciende y la pantalla le muestra el canal seleccionado 88-89 volumen ■■■■ capacidad actual de las pilas . Si solo ve una barra , las pilas están prácticamente gastadas. Cargue las pilas lo antes posible.

Apagar el aparato de radiotelefonía

Pulse y mantenga pulsada la tecla durante unos tres segundos. El aparato de radiotelefonía se desconecta y la pantalla se apaga.

Manejar el aparato de radiotelefonía

Si quiere comunicar mediante los aparatos de radio- telefonía, estos deben estar encendidos y ajustados al mismo canal.

Para establecer una buena conexión, es necesario que los aparatos de radiotelefonía se encuentren dentro de la cobertura de recepción.

Los elementos seleccionados en el menú parpadean cuando realiza el correspondiente ajuste.

Enviar y recibir señales

1 Pulse y mantenga pulsada la tecla ||PTT||. La pantalla muestra 🚙. El aparato de radiotelefonía se encuentra en el modo de transmisión.
2 Sujete el aparato de radiotelefonía cerca de su boca y hable a través del micrófono.

Todos los aparatos de radiotelefonía que se encuentren dentro del alcance y que estén ajustados al mismo canal, recibirán su mensaje. La pantalla muestra ✗.

3 Si quiere responder a una señal recibida, entonces pulse la tecla ||PTT|| y hable a través del micrófono.

Escanear canales

Antes de escanear todos los canales para captar posibles mensajes radiofónicos dentro de la cobertura de su aparato de radiotelefonía, debe asegurar que haya efectuado el ajuste OF en el menú del canal subordinado.

1 Pulse la tecla. El aparato de radiotelefonía comienza a escanear sucesivamente todos los canales.
2 Si quiere mantener un canal, vuelva a pulsar la tecla 📊.

Si quiere establecer la comunicación con otros aparatos de radiotelefonía, debe asegurar que todos los aparatos de radiotelefonía correspondientes utilicen el mismo canal y canal subordinado.

Ajustar un canal

Los aparatos de radiotelefonía utilizan canales libres. Los aparatos de radiotelefonía que se encuentren dentro de la cobertura y que estén ajustados al mismo canal, pueden recibir las señales. También tenga en cuenta las advertencias relativas a los canales subordinados si no quiere que terceras personas puedan intervenir en sus conversaciones.

1 Pulse la tecla. La pantalla muestra.

2 Ajuste el canal deseado con las teclas

3 Confirme su entrada con la tecla

Ajustar el canal subordinado Código CTCSS

Para la comunicación a través de un canal subordinado (código CTCSS) es necesario que se hayan ajustado el mismo canal y el mismo canal subordinado en los aparatos de radiotelefonía que van a comunicar entre ellos.

1 Pulse dos veces la tecla . La pantalla muestra 88

2 Seleccione el canal subordinado deseado con las teclas ▲ o ▼

Seleccione el ajuste OF si no quiere utilizar ningún canal subordinado.

Código DCS

Para la comunicación a través de un canal subordinado (código DCS) es necesario que se hayan ajustado igual, tanto el canal como el canal subordinado en los aparatos de radiotelefonía que van a comunicar entre ellos. 35

1 Pulse tres veces la tecla . La pantalla muestra 88.
2 Seleccione el canal subordinado deseado con las teclas o ▲ ▼
Seleccione el ajuste OF si no quiere utilizar ningún canal subordinado.

Dual Watch

Utilice la función Dual Watch si quiere vigilar dos canales al mismo tiempo.

1 Pulse cuatro veces la tecla . La pantalla muestra DW.
2 Seleccione el segundo canal deseado (además del que está actualmente ajustado) con las teclas
3 Confirme su entrada con la tecla ||PTT||.
4 Si la función está activada, la pantalla muestra permanentemente dw. La pantalla muestra alternativamente los canales seleccionados.

Función VOX

Utilice la función VOX si se debe abrir el micrófono automáticamente en el momento de detectar ruido.

Puede ajustar tres sensibilidades diferentes.

1 Pulse cinco veces la tecla . La pantalla muestra VOX.
2 Seleccione la sensibilidad deseada del micrófono con las teclas o
3 Confirme su entrada con la tecla ||PTT||.

Seleccionar y enviar un tono de llamada

Seleccione un tono de llamada y transmita este tono de llamada para llamar la atención de la estación contraria.

1 Pulse seis veces la tecla .
2 Seleccione uno de los 10 tonos de llamada con las teclas o
3 Confirme su entrada con la tecla ||PTT||.
4 Si quiere transmitir un tono de llamada, pulse la tecla 📁. Su tono de llamada se transmite a la 36 estación contraria.

Ajustar tonos de teclas

Aquí puede ajustar que con cada pulsación de tecla se reproduce un tono de teclas.

1 Pulse siete veces la tecla .
2 Active o desactive el tono de teclas con las teclas
3 Confirme su entrada con la tecla ||PTT||.

Tono de confirmación (Roger Beep)

Aquí puede ajustar que después de finalizar su transmisión verbal, se reproduce un breve tono de confirmación (Roger Beep).

1 Pulse ocho veces la tecla. La pantalla muestra ro.
2 Active o desactive el tono de confirmación con las teclas ▲ o ▼
3 Confirme su entrada con la tecla ||PTT||.

Aquí puede ajustar que su aparato de radiotelefonía se apague automáticamente al cabo de un determinado período (de 1 a 6 horas).

1 Pulse nueve veces la tecla. La pantalla muestra APO
2 Seleccione el período deseado con las teclas
0
3 Confirme su entrada con la tecla .

Ajustar el volumen

Ajuste el volumen de las señales entrantes si el aparato de radiotelefonía se encuentra en el modo de reposo.

Ajuste el volumen con las teclas ▲ o ▼ La pantalla muestra el volumen ajustado □ □ □ □ el borde inferior. Cuantas más barras se visualizan, tanto más alto es el volumen.

Función de Time Out

La función de Time Out le ayuda a reducir el consumo de corriente. Esta función se activa automáticamente.

Escuchará una señal acústica si mantiene pulsada la tecla ||PTT|| durante más de 3 minutos. En este caso debe soltar la tecla ||PTT|| y volver a comenzar la comunicación.

Si utiliza la función VOX, escuchará al cabo de 3 minutos de detección ininterrumpida de ruidos, una señal acústica y la función VOX se desactiva.

Bloqueo de teclas

Puede bloquear las teclas si quiere evitar que se activen las funciones accidentalmente.

1 Pulse y mantenga pulsada la tecla durante 3 segundos. Las teclas están bloqueadas y la pantalla muestra.

2 Vuelva a pulsar y mantenga pulsada la tecla durante 3 segundos para desbloquear las teclas.

Eliminación

Si desea eliminar el aparato, llévelo al punto de recogida del organismo de eliminación local (por ejemplo, al centro de reciclaje). Según la ley sobre aparatos eléctricos y electrónicos, los propietarios de aparatos antiguos están obligados a llevar los aparatos eléctricos y electrónicos antiguos a un punto de recogida clasificada de basuras. ¡El símbolo significa que en ningún caso debe tirar el aparato a la basura doméstica! ¡Peligro para la salud y el medio ambiente provocado por pilas! Retire las pilas del aparato antes de eliminarlo. Nunca abrir, dañar, ingerir ni arrojar al medio ambiente las pilas. Pueden contener metales pesados tóxicos y dañinos para el medio ambiente. Usted está obligado por ley a desechar las pilas a

través del comercio de distribución de pilas o los puntos de recogida preparados por el organismo correspondiente. La eliminación es gratuita. El símbolo significa que en ningún caso debe tirar las pilas a la basura doméstica y que estas deben ser

eliminadas a través de los puntos de recogida. Los materiales de embalaje se deben eliminar de forma correspondiente siguiendo las prescripciones locales.

Advertencias relativas al manejo correcto de las pilas

Utilice siempre los tipos de pilas indicados en los datos técnicos. No combine diferentes tipos de pilas. Extraiga las pilas si no va a utilizar los aparatos durante un largo período de tiempo. Si las pilas están prácticamente gastadas, el aparato de radiotelefonía emite periódicamente una señal de advertencia acústica.

Indicaciones sobre la conformidad

Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen, declara mediante la presente que estos aparatos cumplen las exigencias fundamentales y las demás prescripciones relevantes de la directiva 1999/5/CE. La marca CE en estos aparatos acredita la conformidad.

Encontrará la declaración de conformidad de este producto en http://productip.com/?f=59f4f

Limpieza

Limpie la superficie de la carcasa con un paño seco, suave y libre de hilachas. No utilice detergentes ni disolventes.

Datos técnicos

Ver la página 54.

Frecuencias 446.00625 MHz - 446.09375 Mhz
Canales 8
Codificación de llamada 38 códigos CTCSS 83 códigos DCS
Cobertura	Hasta 10 km (en terreno libre)
Alimentación de tensión 3 pilas del tipo AAA (1,2 V) por cada aparato, 7,5 VDC, 400 mA
Potencia de transmisión < 500 mW PMR
Ancho de canal 12,5 kHz
Tiempo de conversación Hasta 8 horas
Dimensiones 125 x 55 x 30 mm
Peso 64 g
Interfaces Conexión de auriculares de 2,5 mm

Τεχνικά στοιχεία

Reservado el derecho a realizar modificaciones técnicas y de contenido.

Número de artículo 5395 (color negro) / Versión 2017.03
