MANUALE UTENTE PMR 1410 OLYMPIA

Indicazioni di sicurezza 25

Contenuto della confezione ..... 26

Impiego conforme alle disposizioni ..... 27

Inserimento delle batterie ricaricabili ..... 27

Ricarica delle batterie 27

Accensione dell'apparecchio 27

Spegnimento dell'apparecchio 28

Comando dell'apparecchio 28

Smaltimento....30

Indicazioni sulla conformità 31

Pulizia 31

Specifiche tecniche 31

Garanzia 31

Indice

Panoramica dell'apparecchio

Le figure a pagina 2 visualizzano l'apparecchio radiotelefonico in dettaglio. Si consiglia di familiarizzare con l'apparecchio radiotelefonico prima di mettere l'apparecchio in funzione.

Panoramica degli elementi di comando

1 Antenna 8 Display
2 Tasto push-to-talk
3 Tasto menu 10 Tasto accendere/spegnere
4 Tasto tono di chiamata 11 Tasto ricerca canale
5 Altoparlante 12 Tasto navigazione
6 Microfono 13 Contatti di carica
7 Presa per auricolare

Panoramica del display

14 Volume 20 Spègimento automatico
15 Canale 21 Smbolo livello di carica batterie
16 Trasmissione segnale in corso 22
17 Ricezione segnale in corso 23 Scansione canali
18 Dual watch DW 24 Tono
19 Modalità VOX 25MBocco tasti attivato

Vista generale basetta di carica

26 LED (procedura di carica)

27 Attacco alimentatore

Indicazioni di sicurezza

Leggere attentamente le istruzioni d'uso e procedere secondo quanto in esse descritto.

Conservare le istruzioni d'uso per riferimento

futuro. Evitare lesioni fisiche e osservare le indicazioni.

AVVERTENZA! Gli apparecchi radiotelefonici possono essere utilizzati da

bambini di età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o intellettive, o con mancanza di esperienza e/o conoscenza, solo se sorvegliati o istruiti circa l'uso sicuro degli apparecchi radiotelefonici e dei pericoli da essi derivanti. Ai bambini non è consentito giocare con gli apparecchi radiotelefonici. Non affidare i lavori di pulizia e manutenzione a cura dell'utente a bambini in mancanza di sorveglianza.

AVVERTENZA! Pericolo di soffocamento! Tenere lontano dalla portata dei bambini! Tenere lontano le pellicole protettive e d'imballaggio come pure le batterie dalla portata dei bambini. Conservare gli apparecchi radiotelefonici lontano dalla portata dei bambini. I bambini possono ingerire le batterie o componenti piccoli. In caso di ingestione di una batteria, consultare immediatamente un medico.

ATTENZIONE! Pericolo di esplosione dovuto all'uso di batterie di tipo errato! Utilizzare soltanto batterie ricaricabili del tipo indicato nei Dati tecnici. NON caricare batterie o pile convenzionali. Non mescolare mai tra loro tipi di batterie differenti.

ATTENZIONE! Pericolo di esplosione dovuto alla sostituzione o all'estrazione impropria delle batterie ricaricabili! Sostituire le batterie solo con un tipo di batteria consigliato dal produttore e smaltirle adeguatamente.

ATTENZIONE! Pericolo di esplosione dovuto alla sostituzione o all'estrazione impropria delle batterie ricaricabili! Non rimuovere le batterie durante la procedura di ricarica. Rimuovere il cavo di carica dall'apparecchio o estrarre l'apparecchio dalla basetta di carica prima di sostituire o estrarre le batterie.

ATTENZIONE! La trasmissione audio avviene tramite altoparlante. Durante la ricezione di segnali audio, tenere l'apparecchio radiotelefonico ad una distanza di circa 30 cm.

IMPORTANTE! Utilizzare gli apparecchi radiotelefonici solo in ambienti in cui ciò non è vietato e non esposti al rischio di esplosione! Seguire le norme in vigore a livello locale.

IMPORTANTE! Proteggere gli apparecchi radiotelefonici da umidità, liquidi, sostanze chimiche, vapori, calore e raggi solari diretti. Gli apparecchi radiotelefonici non sono a tenuta d'acqua, pertanto mantenere asciutti gli apparecchi.

IMPORTANTE! Utilizzare l'apparecchio solo in zone in cui non sia vietato il traffico radiofonico privato. Non è comunque possibile chiamare servizi d'emergenza e di pronto intervento con questo apparecchio.

IMPORTANTE! Prima di utilizzare l'apparecchio radiotelefonico, osservare le disposizioni locali relative all'utilizzo di apparecchi radiotelefonici.

Contenuto della confezione

Verificare il contenuto della confezione degli apparecchi radiotelefonici prima di metterli in funzione. In caso dovesse mancare qualcosa o risultare danneggiato, si prega di rivolgersi al nostro servizio di assistenza.

2 apparecchi radiotelefonici PMR 1410

2 ganci per cintura

2 auricolari (presa per auricolari da 2,5 mm)

Basetta di carica

Connettore di rete

Impiego conforme alle disposizioni

Gli apparecchi radiotelefonici sono adatti alla comunicazione con altri apparecchi radiotelefonici aventi lo stesso standard (446 MHz-PMR-Funk). Qualsiasi altro impiego è considerato improprio. Non sono consentite modifiche o trasformazioni non autorizzate. Non aprire per nessuna ragione il dispositivo autonomamente e non svolgere riparazioni di propria iniziativa.

Inserimento delle batterie ricaricabili

Prima di poter utilizzare l'apparecchio radiotelefonico, è necessario inserire nell'apparecchio radiotelefonico le batterie ricaricabili fornite in dotazione.

1 Rimuovere il coperchio del vano batterie. Spingere il coperchio del vano batterie in avanti esercitando una leggera pressione.

ATTENZIONE! Pericolo di esplosione

dovuto all'uso di batterie di tipo errato! Utilizzare

soltanto batterie ricaricabili del tipo indicato nei Dati tecnici. NON caricare batterie o pile convenzionali. Non mescolare mai tra loro tipi di batterie differenti.

2 Inserire nel vano batterie tre batterie idonee osservando la corretta polarità.

3 Posizionare il coperchio sul vano batterie. Il coperchio del vano batterie scatta in posizione in maniera udibile.

Ricarica delle batterie

Procedere alla ricarica delle batterie prima che risulti- no completamente scariche.

1 Collegare il connettore di rete ad una presa di corrente vicina e facilmente accessibile.
2 Collegare il connettore di rete all'attacco elettrico integrato nella basetta di carica.

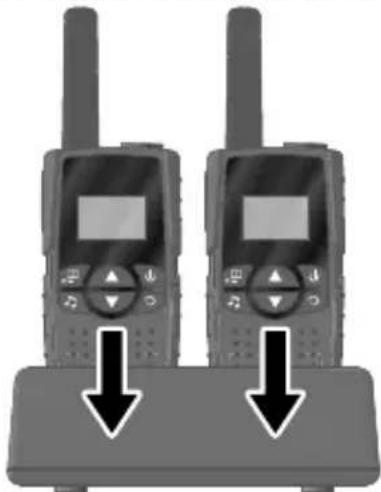

3 Posizionare gli apparecchi radiotelefonici nella basetta di carica. Mentre le batterie sono caricate,

le spie di segnalazione sul davanti della basetta di carica risultano accese fisse in rosso.

4 Estrarre dopo 8 ore le ricetrasmittenti dalla basetta di carica.
5 Estrarre il connettore di rete dalla presa di corrente.

Accensione dell'apparecchio

Premere e tenere premuto il tasto per circa 3 secondi. L'apparecchio radiotelefonico viene inserito, il display visualizza il canale selezionato 98 - 88, il volume ■■■■ello di carica attuale delle batterie

Se viene visualizzato un solo segmento significa che le batterie sono quasi scariche. Ricaricare le batterie a breve termine.

Spegnimento dell'apparecchio

Premere e tenere premuto il tasto per circa tre secondi. L'apparecchio radiotelefonico è disinserito, il display si spegne.

Comando dell'apparecchio

Volendo comunicare attraverso gli apparecchi radiotelefonici è necessario inserire gli apparecchi e sintonizzarli sullo stesso canale.

Per un collegamento riuscito è necessario che gli apparecchi radiotelefonici si trovino entro la portata prevista.

Gli elementi selezionati nel menu lampeggiano qualora si effettui la rispettiva impostazione.

Trasmissione e ricezione del segnale

1 Premere e tenere premuto il tasto ||PTT||. Il display visualizza ↗. L'apparecchio radiotelefonico si trova in modalità di trasmissione.
2 Tenere l'apparecchio radiotelefonico vicino alla bocca e parlare attraverso il microfono.
Tutti gli apparecchi radiotelefonici entro il raggio di portata e sintonizzati sullo stesso canale ricevono il vostro messaggio. Il display visualizza ✗.
3 Volendo rispondere ad un segnale ricevuto, premere il tasto ||PTT|| e parlare attraverso il microfono.

Ricerca dei canali

Prima di scansionare tutti i canali per ricevere le comunicazioni in corso entro il raggio di portata del proprio apparecchio radiotelefonico, assicurarsi che nel menu Sottocanale risulti impostato OF.

1 Premere il tasto . L'apparecchio radiotelefonico scansiona uno dopo l'altro tutti i canali.
2 Per rimanere sintonizzati su un canale, premere di nuovo il tasto 🕒.

Volendosi collegare ad un altro apparecchio radiotelefonico, assicurarsi che tutti gli apparecchi radiotelefonici interessati siano sintonizzati sullo stesso canale e sottocanale.

Impostazione del canale

Gli apparecchi radiotelefonici utilizzano canali liberi. Gli apparecchi radiotelefonici presenti nell'ambito della portata e sintonizzati sullo stesso canale sono in grado di ricevere segnali. Osservare anche le indicazioni relative ai sottocanali qualora si voglia escludere che terze persone possano partecipare alla propria conversazione.

1 Premere il tasto . Il display visualizza .

2 Impostare con i tasti desiderato.

3 Confermare le immissioni con il tasto

Impostazione del sottocanale (subcode) Codice CTCSS

Per la comunicazione attraverso un sottocanale (codice CTCSS) è necessario sintonizzare gli apparecchi radiotelefonici tra loro comunicanti sugli stessi canale e sottocanale.

1 Premere 2 volte il tasto . Il display visualizza 88

2 Selezionare il sottocanale richiesto con i tasti

Selezionare l'impostazione OF qualora non si voglia utilizzare alcun sottocanale.

Codice DCS

Per la comunicazione attraverso un sottocanale (codice DCS) è necessario sintonizzare gli apparecchi radiotelefonici tra loro comunicanti sugli stessi canale e sottocanale.

1 Premere 3 volte il tasto . Il display visualizza 88
2 Selezionare il sottocanale richiesto con i tasti

Selezionare l'impostazione of qualora non si voglia utilizzare alcun sottocanale.

Dual watch

La funzione Dual watch consente la sorveglianza di due canali contemporaneamente.

1 Premere 4 volte il tasto . Il display visualizza DW
2 Selezionare il secondo canale desiderato (oltre a quello attualmente impostato) tramite i tasti o ▲.
3 Confermare le immissioni con il tasto ||PTT||.
4 Con funzione inserita, il display visualizza dw in modo permanente. Il display visualizza in alternanza i canali selezionati.

Funzione VOX

La funzione VOX consente di attivare automaticamente il microfono ogni volta che viene rilevato un rumore.

È possibile scegliere fra tre livelli di sensibilità differenti.

1 Premere 5 volte il tasto . Il display visualizza VOX
2 Selezionare la sensibilità del microfono desiderata con i tasti ▲ o ▼
3 Confermare le immissioni con il tasto ||PTT||.

Selezione e trasmissione del segnale di chiamata

Selezionare un segnale di chiamata e inviare il segnale per richiamare l'attenzione dell'altra stazione.

1 Premere 6 volte il tasto .
2 Selezionare uno fra 10 toni di chiamata con i tasti
3 Confermare l'immissione con il tasto ||PTT||.
4 Volendo trasmettere un segnale di chiamata, pre- mere il tasto 🎯. Il segnale di chiamata viene trasmesso all'altra stazione.

Impostazione dei suoni dei tasti

Impostare se ogni volta che si preme un tasto si desidera riprodurre un determinato suono.

1 Premere 7 volte il tasto .
2 Attivare o disattivare il suono dei tasti con i tasti

3 Confermare le immissioni con il tasto ||PTT||

Tono di conferma (roger beep)

È possibile impostare se prevedere alla fine della propria trasmissione audio un breve segnale di conferma (roger beep)

1 Premere 8 volte il tasto 📄. Il display visualizza ro.
2 Attivare o disattivare il tono di conferma con i tasti
3 Confermare le immissioni con il tasto ||PTT||

Spegnimento automatico

Assicurarsi che il proprio apparecchio radiotelefonico si spenga automaticamente dopo un determinato intervallo di tempo (da 1 a 6 ore).

1 Premere 9 volte il tasto . Il display visualizza APO

2 Selezionare l'intervallo desiderato con i tasti

3 Confermare le immissioni con il tasto

Impostazione del volume

Impostare il volume dei segnali in arrivo ogni volta che l'apparecchio radiotelefonico si trova in modalità di stand-by.

Impostare il volume con i tasti ▲ o ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▶

Funzione Time-out

La funzione Time-out consente di ridurre il consumo di energia elettrica. La funzione è attivata automaticamente.

Premendo il tasto ||PTT|| per più di 3 minuti, si avverte un segnale acustico. In tal caso, rilasciare il tasto ||PTT|| e riprendere la comunicazione.

Utilizzando la funzione VOX, dopo 3 minuti durante i quali l'apparecchio ha rilevato rumori ininterrottamente, si avverte un segnale acustico e la funzione VOX è disinserita.

Blocco tasti

Per evitare l'attivazione involontaria di funzioni è possibile attivare il blocco tasti.

1 Premere e tenere premuto il tasto per 3 secondi. I tasti sono bloccati, il display visualizza
2 Premere e tenere premuto il tasto di nuovo per 3 secondi per sbloccare i tasti.

Smaltimento

Per smaltire l'apparecchio, consegnarlo in un punto di raccolta istituito dalla propria società di smaltimento rifiuti comunale (ad es. centro di riciclo materiali). Secondo quanto previsto dalla legge sugli apparecchi elettrici ed elettronici, i proprietari di apparecchi esauriti sono per legge tenuti alla consegna di tutti gli apparecchi elettrici ed elettronici presso un centro di rilievo rifiuti in raccolta differenziata. Il simbolo indica che non è assolutamente consentito smaltire il dispositivo assieme ai normali rifiuti domestici! Batterie possono provocare danni alla salute e all'ambiente! Eliminare le batterie dall'apparecchio prima di procedere allo smaltimento dello stesso apparecchio. Non aprire, danneggiare, ingerire o disperdere mai nell'ambiente le batterie. Queste possono contenere metalli pesanti nocivi e dannosi per l'ambiente. Per legge sussiste l'obbligo di consegnare batterie presso rivenditori di batterie o centri di riciclo utilizzando gli appositi contenitori di raccolta e provvedendo in tal modo al corretto smaltimento. Lo smaltimento è gratuito. Il simbolo indica che non è assolutamente consentito gettare batterie nei rifiuti domestici, consegnandole ai fini dello smaltimento nei rispettivi punti di raccolta.

Smaltire confezioni ed imballaggi in base a quanto indicato dalle norme in vigore a livello locale.

Indicazioni sul corretto uso di batterie

Impiegare sempre i tipi di batteria indicati nei Dati tecnici. Non mescolare mai tra loro tipi di batterie differenti. Non utilizzando gli apparecchi per un periodo prolungato, estrarre le batterie.

Con batterie quasi scariche, l'apparecchio radiotelefonico emette in intervalli regolari un segnale acustico di richiamo.

Indicazioni sulla conformità

Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen, dichiara che questi apparecchi sono conformi ai requisiti essenziali e alle altre norme pertinenti stabiliti dalla direttiva 2014/53/UE. Il marchio CE sugli apparecchi attesta la conformità dei prodotti.

La dichiarazione di conformità relativa al presente prodotto è disponibile su http://productip.com/?f=59f4f

Pulizia

Pulire la superficie dell'involucro esterno con un panno morbido, esente da pelucchi. Non utilizzare detergenti o solventi.

Specifiche tecniche

Vedi pagina 53.

Garanzia

Gentile cliente,

ci congratuliamo con Lei per aver scelto questo apparecchio.

In caso di difetti la preghiamo di ritornare l'appa-recchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

Frequenze 446.00625 MHz - 446.09375 Mhz
Canali 8
Codifica di chiamata	38 codici CTCSS 83 codici DCS
Portata fino a 10 km (all'aperto)
Tensione di alimentazione	3 batterie, tipo AAA (1,2 V) per apparecchio, 7,5 VDC, 400 mA
Potenza di trasmissione	< 500 mW PMR
Banda canale 12,5 kHz
Autonomia di conversazione	fino a 8 ore
Dimensioni 125 x 55 x 30 mm
Peso 64 g
Connettività Presa per auricolari da 2,5 mm

Technische gegevens

Con riserva di modifiche tecniche e al contenuto.

Cod. n. 5395 (nero) / Versione 2017.03
