MODE D'EMPLOI PMR 1410 OLYMPIA
Règles de sécurité .... 18
Contenu du coffret ..... 19
Utilisation conforme à son usage ..... 20
Insérer les piles rechargeables ..... 20
Charger les piles rechargeables ..... 20
Allumer le radiotéléphone ..... 20
Éteindre le radiotéléphone. 20
Se servir du radiotéléphone....20
Élimination 23
Informations sur la conformité ..... 24
Nettoyage 24
Garantie 24
Caractéristiques techniques ..... 24
Contents Sommario
Package Contents 13
Intended Use 13

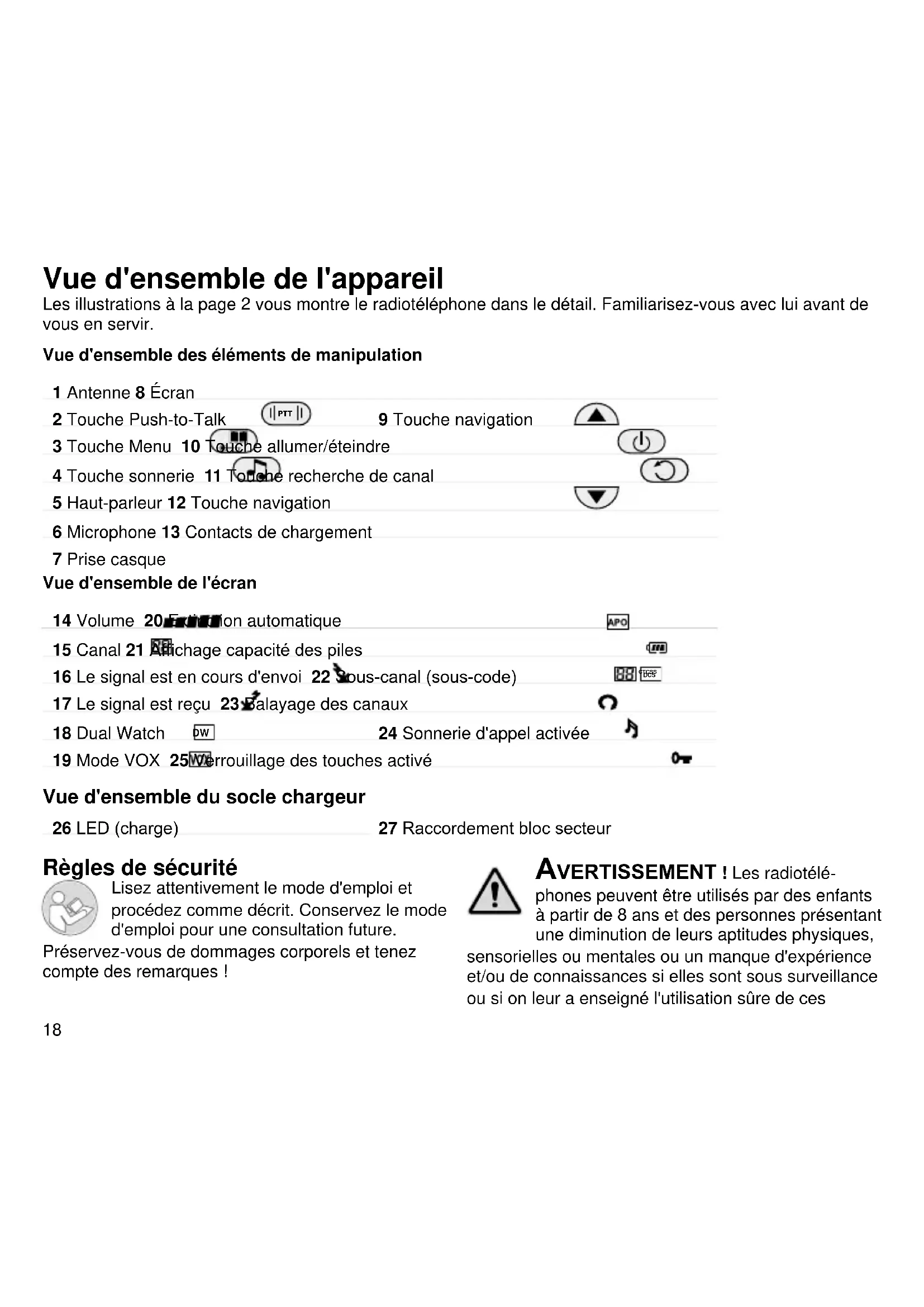

Vue d'ensemble de l'appareil
Les illustrations à la page 2 vous montre le radiotéléphone dans le détail. Familiarisez-vous avec lui avant de vous en servir.
Vue d'ensemble des éléments de manipulation
1 Antenne 8 Écran
3 Touche Menu 10 Touche allumer/éteindre
4 Touche sonnerie 11 Touche recherche de canal
5 Haut-parleur 12 Touche navigation
6 Microphone 13 Contacts de chargement
7 Prise casque
Vue d'ensemble de l'écran
14 Volume 20 Étution automatique
15 Canal 21 Affichage capacité des piles
16 Le signal est en cours d'envoi 22 Sous-canal (sous-code)
17 Le signal est reçu 23 Balayage des canaux
18 Dual Watch dw 24 Sonnerie d'appel activée
19 Mode VOX 25 Verrouillage des touches activé
Vue d'ensemble du socle chargeur
26 LED (charge)
27 Raccordement bloc secteur
Règles de sécurité
Lisez attentivement le mode d'emploi et procédez comme décrit. Conservez le mode d'emploi pour une consultation future.
Préservez-vous de dommages corporels et tenez compte des remarques !
AVERTISSEMENT ! Les radiotélé-
phones peuvent être utilisés par des enfants à partir de 8 ans et des personnes présentant une diminution de leurs aptitudes physiques,
sensorielles ou mentales ou un manque d'expérience et/ou de connaissances si elles sont sous surveillance ou si on leur a enseigné l'utilisation sûre de ces
appareils et si elles ont compris les dangers résultant de ces derniers. Les enfants ne doivent pas jouer avec les radiotéléphones. Les enfants sans surveillance ne doivent pas nettoyer ou effectuer l'entretien de l'appareil.
AVERTISSEMENT ! Risque d'étouffement ! Tenez les enfants à l'écart des appareils ! Tenez les films d'emballage et de protection ainsi que les piles hors de portée des enfants. Conservez vos radiotéléphones hors de portée des enfants. Les enfants en bas âge peuvent avaler de petits objets ou des piles. Consultez immédiatement un médecin en cas d'ingestion de pile.
PRUDENCE ! Risque d'explosion dû à l'utilisation de types de piles incorrects ! Utilisez uniquement des piles rechargeables correspondant aux caractéristiques mentionnées dans les données techniques. Ne rechargez PAS des piles. Ne mélangez pas les différents types de piles.
PRUDENCE ! Risque d'explosion si vous remplacez ou retirez les piles rechargeables incorrectement ! Ne les remplacez que par un type autorisé par le fabricant et jetez-les comme il se doit.
PRUDENCE ! Risque d'explosion si vous remplacez ou retirez les piles rechargeables incorrectement ! Ne retirez pas les piles pendant qu'elles sont en charge. Retirez le câble chargeur de l'appareil ou enlevez l'appareil de son socle chargeur avant de remplacer ou de retirer les piles.
PRUDENCE ! La sonnerie est reproduite par le haut-parleur. Maintenez le radiotélé- phone à une distance d'environ 30 cm lors que vous recevez la transmission vocale.
IMPORTANT ! Ne vous servez pas des radiotéléphones dans des endroits interdits ou exposés aux explosions. Veuillez
respecter les réglementations locales.
IMPORTANT ! Protégez vos radiotéléphones contre humidité, poussière, liquides, produits chimiques, vapeurs, température
élevée et ensoleillement direct. Vos radiotéléphones ne sont pas étanches, maintenez-les au sec.
IMPORTANT ! Ne vous servez pas de l'appareil dans des zones interdites au contact radio privé. Vous ne pouvez pas appeler des services auxiliaires et de secours avec cet appareil.
IMPORTANT ! Observez les réglementations locales concernant l'emploi de radiotéléphones avant d'utiliser le vôtre.
Contenu du coffret
Contrôlez le contenu de l'emballage de vos radiotéléphones avant de vous en servir. Veuillez vous adresser à notre service après-vente si une pièce manque ou est endommagée.
2 Radiotéléphones PMR 1410
2 Clips de ceinture
2 Casques (douille de jack 2,5-mm)
Socle chargeur
Fiche de secteur
6 Piles rechargeables de type AAA 1,2 V, 500 mAh
Mode d'emploi
Utilisation conforme à son usage
Ces radiotéléphones sont conçus pour la communication avec d'autres radiotéléphones de même standard (PMR 446 MHz). Toute autre forme d'utilisation n'est pas conforme à l'usage prévu. Des modifications ou changements effectués d'un propre gré sont interdits. N'ouvrez en aucun cas l'appareil et ne tentez pas de le réparer vous-même.
Insérer les piles rechargeables
Afin de pouvoir utiliser votre radiotéléphone, veuillez insérer les piles adéquates vendues avec.
1 Retirez le cache-piles. Poussez-le vers l'avant avec une légère pression.
PRUDENCE ! Risque d'explosion dû à
l'utilisation de types de piles incorrects !
Utilisez uniquement des piles rechargeables correspondant aux
caractéristiques mentionnées dans les données techniques. Ne rechargez PAS des piles. Ne mélangez pas les différents types de piles.
2 Insérez trois piles appropriées dans leur compartiment en veillant à ce que la polarité soit correcte.
3 Remettez le cache-piles en place. Celui-ci s'enclenche de façon audible.
Rechargez les piles rechargeables avant qu'elles ne soient complètement vides.
1 Branchez le bloc secteur sur une prise de courant 20
facile d'accès se trou- vant à proximité.
2 Branchez la fiche de secteur sur le raccordement bloc secteur du socle chargeur.

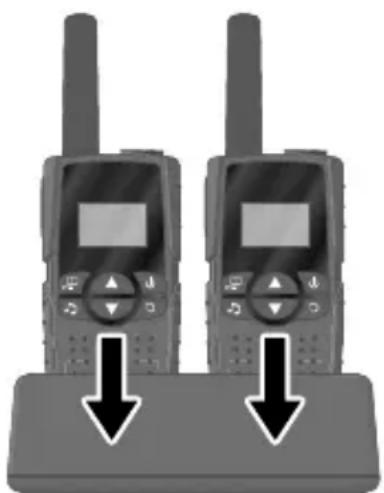

3 Posez les radiotéléphones sur le socle chargeur. Pendant la charge, les voyants lumineux sur le devant du socle s'allument en permanence.
4 Retirez les radiotéléphones de la station de chargement au bout de 8 heures.
5 Retirez le bloc secteur de la prise de courant.
Allumer le radiotéléphone
Appuyez sur la touche pendant env. 3 secondes. Le radiotéléphone s'allume, l'écran affiche le canal sélectionné 88 - 91e volume sonore et l'actuelle capacité des piles
Si vous ne voyez plus qu'une barre, les piles sont presque vides. Remplacez-les rapidement.
Éteindre le radiotéléphone
Appuyez sur la touche pendant env. trois secondes. Le radiotéléphone s'éteint, extinction de l'écran.
Se servir du radiotéléphone
Si vous désirez communiquer via vos radiotéléphones, tous les appareils doivent être branchés et réglés sur le même canal.
Pour que la liaison réussisse, vous devez vous trouvez à l'intérieur de la zone de portée de réception.
Les éléments sélectionnés dans le menu clignotent quand vous effectuez leur réglage.
Émettre et recevoir un signal
1 Appuyez longuement sur la touche ||PTT||.
L'écran affiche 🚙. Le radiotéléphone se trouve en mode émission.
2 Tenez le radiotéléphone près de votre bouche et parlez dans le microphone.
Tous les radiotéléphones qui se trouvent à l'intérieur de la zone de portée et sont réglés sur le même canal reçoivent votre message. L'écran affiche ✗.
3 Si vous voulez répondre à un signal reçu, appuyez sur la touche ||PTT|| et parlez dans le microphone.
Balayage des canaux
Avant de balayer tous les canaux pour recevoir d'éventuels messages radio à l'intérieur de la portée de votre radiotéléphone, assurez-vous que vous avez bien réglé OF dans le menu sous-canal.
1 Appuyez sur la touche . Le radiotéléphone balaie tous les canaux les uns après les autres.
2 Si vous voulez conserver un canal, appuyez une nouvelle fois sur la touche 📊.
Si vous désirez communiquer avec d'autres utilisateurs, assurez-vous que tous les radiotéléphones communicants utilisent le même canal et sous-canal.
Régler le canal
Les radiotéléphones utilisent des canaux libres. Tous les radiotéléphones qui se trouvent à l'intérieur de la zone de portée et sont réglés sur le même canal peuvent recevoir des signaux. Tenez compte également des indications concernant les sous-ca-
naux si vous ne souhaitez pas que des tiers prennent part à vos communications.
1 Appuyez sur la touche . L'écran affiche . 88
2 Réglez le canal voulu avec les touches ou ▲.
3 Validez votre entrée avec la touche ||PTT||.
Régler le sous-canal (sous-code) Code CTCSS
Pour pouvoir communiquer via un sous-canal (code CTCSS), vous devez régler le même canal et le même sous-canal sur les radiotéléphones communicants.
1 Appuyez 2 fois sur la touche . L'écran affiche 📄.
2 Sélectionnez le sous-canal voulu à l'aide des touches ▲ ou ▼
Sélectionnez de réglage OF si vous ne voulez pas utiliser de sous-canal.
Code DCS
Pour pouvoir communiquer via un sous-canal (code DCS), vous devez régler le même canal et le même sous-canal sur les radiotéléphones communicants.
1 Appuyez 3 fois sur la touche . L'écran affiche 📄
2 Sélectionnez le sous-canal voulu à l'aide des touches ▲ ou ▼
Sélectionnez de réglage OF si vous ne voulez pas utiliser de sous-canal.
Dual Watch
Utilisez la fonction Dual Watch si vous désirez surveiller deux canaux en même temps.
1 Appuyez 4 fois sur la touche . L'ecran affiche DW.
2 Sélectionnez le deuxième canal voulu (à côté de celui actuellement réglé) à l'aide des touches
ou
3 Validez votre entrée avec la touche ||PTT||.
4 Si cette fonction est activée, l'écran affiche en permanence DW L'écran affiche en alternance les canaux sélectionnés.
Fonction VOX
Utilisez la fonction VOX si vous voulez que le microphone s'ouvre automatiquement lorsqu'il détecte des bruits.
Vous pouvez régler trois sensibilités.
1 Appuyez 5 fois sur la touche . L'écran affiche VOX
2 Sélectionnez la sensibilité du microphone voulue à l'aide des touches ▲ ou ▼
3 Validez votre entrée avec la touche ||PTT||.
Sélectionner et émettre une sonnerie
Sélectionnez et émettez une sonnerie pour attirer l'attention de la station réceptrice.
1 Appuyez 6 fois sur la touche .
2 Sélectionnez l'une des 10 sonneries à l'aide des touches ▲ ou ▼
3 Validez votre entrée avec la touche ||PTT||.
4 Si vous voulez émettre une sonnerie, appuyez sur la touche 🎂. Votre sonnerie sera transmise à 22 la station réceptrice.
Régler les sons des touches
Réglez si vous voulez qu'un bip soit reproduit à chaque pression de touche.
1 Appuyez 7 fois sur la touche .
2 Activez ou désactivez le bip de touche à l'aide des touches ▲ ou ▼
3 Validez votre entrée avec la touche ||PTT||.
Signal de confirmation (Roger Beep)
Réglez si vous désirez qu'un bref signal de confirmation (Roger Beep) soit reproduit en fin de votre transmission vocale.
1 Appuyez 8 fois sur la touche 📄. L'écran affiche ro.
2 Activez ou désactivez le signal de confirmation à l'aide des touches ▲ ou ▼
3 Validez votre entrée avec la touche ||PTT||.
Extinction automatique
Réglez si vous voulez que votre radiotéléphone s'éteigne automatiquement après un certain laps de temps (1'à 6 heures)
1 Appuyez 9 fois sur la touche . L'écran affiche APO
2 Sélectionnez le temps voulu à l'aide des touches ou .
3 Validez votre entrée avec la touche .
Régler le volume sonore
Réglez le volume sonore des signaux entrants lorsque le radiotéléphone est en mode veille.
Activez le volume sonore à l'aide des touches ou ▼. L'écran affiche le volume sonore réglé sur le bord inférieur. Plus il y a de barres affichées, plus le volume est élevé.
Fonction Time-Out
La fonction Time-Out aide à réduire la consommation de courant. Cette fonction est automatiquement activée.
Si vous appuyez plus de 3 minutes sur la touche ||PTT||, vous entendez un signal acoustique. Dans ce cas, relâchez la touche ||PTT|| et recommencez la communication.
Si vous utilisez la fonction VOX, vous entendez un signal acoustique au bout de 3 minutes de reconnaissance de bruits ininterrompue et la fonction est désactivée.
Verrouillage des touches
Verrouillez les touches si ne voulez pas que des fonctions se déclenchent inopinément.
1 Appuyez sur la touche pendant env. 3 secondes. Les touches sont verrouillées, l'écran affiche.
2 Appuyez à nouveau sur la touche pendant env. 3 secondes pour les déverrouiller.
Élimination
Si vous ne voulez plus vous servir de votre appareil, veuillez l'apporter au centre de collecte de l'organisme d'élimination des déchets de votre commune (par ex. centre de recyclage). D'après la loi relative aux appareils électriques et électroniques, les
propriétaires d'appareils usagés sont tenus d'apporter tous les anciens appareils électriques et électroniques dans un collecteur séparé. L'icône ci-contre signifie que vous ne devez en aucun cas jeter votre
appareil dans les ordures ménagères ! Risque pour la santé et l'environnement causé par les piles ! Retirez les piles de l'appareil avant de l'éliminer. Ne jamais ouvrir, endommager, avaler les piles ou ne jamais faire pénétrer leur contenu dans l'environnement. Elles peuvent contenir des métaux lourds toxiques et nuisibles pour celui-ci. Vous êtes tenu par la loi d'éliminer les piles en les déposant chez un revendeur ou en les déposant dans les collecteurs correspondants de l'organisme d'élimination des déchets local. Leur élimination est gratuite. Le symbole signifie que vous ne devez en aucun cas jeter les piles dans les ordures ménagères, mais que vous devez les apporter à un centre de collecte.
Éliminez les matériaux d'emballage conformément aux réglementations locales.
Informations générales relatives à la manipulation correcte des piles
Respectez toujours les types de piles mentionnés dans les données techniques. Ne mélangez pas les différents types de piles. Retirez les piles si vous n'utilisez pas les appareils pendant une période prolongée.
Si les piles sont presque vides, le radiotéléphone émet un signal sonore d'avertissement à intervalles réguliers.
Informations sur la conformité
Par la présente, la société Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen, déclare que ces appareils répondent aux exigences essentielles et aux autres prescriptions importantes de la directive 2014/53/EU. Le marquage CE apposé sur les appareils confirme leur conformité.
Vous trouverez la déclaration de conformité de ce produit sur le site http://productip.com/?f=59f4f
Nettoyage
Nettoyez les surfaces du boîtier avec un chiffon sec, doux et non pelucheux. N'utilisez pas de produits d'entretien ni de solvants.
Garantie
Cher client,
nous sommes très heureux que vous ayez choisi cet appareil.
En cas de défaut, veuillez retourner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez acheté.
Caractéristiques techniques
Voir Page 53.
6 batterie ricaricabili (tipo AAA, 1,2 V, 500 mAh)
Istruzioni d'uso
Caractéristiques techniques
| Fréquences 446.00625 MHz - 446.09375 Mhz | |
| Canaux 8 | |
| Codage d'appel 38 codes CTCSS 83 codes DCS | |
| Portée jusqu'à 10 km (dans un espace libre) | |
| Alimentation en tension | 3 piles de type AAA (1,2 V) par appareil, 7,5 VDC, 400 mA |
| Puissance d'émission < 500 mW PMR | |
| Largeur de canal 12,5 kHz | |
| Temps de commu- nication | 8 heures maximum |
| Dimensions 125 x 55 x 30 mm | |
| Poids | 64 g |
| Interfaces | Douille jack 2,5 mm |
Dati tecnici
Nous nous réservons le droit de procéder à des modifications quant au contenu et à la technique.
N° d'article 5395 (noir) / Version 2017.03
