BEDIENUNGSANLEITUNG PMR 1410 OLYMPIA

Sicherheitshinweise 5

Verpackungsinhalt 6

Bestimmungsgemäße Verwendung....7

Wiederaufladbare Batterien einlegen .....7

Wiederaufladbare Batterien laden ..... 7

Sprechfunkgerät einschalten 7

Sprechfunkgerät ausschalten 8

Sprechfunkgerät bedienen 8

Entsorgung ....10

Technische Daten 11

Konformitätsangaben 11

Reinigung 11

Contenu

Die Abbildungen auf Seite 2 zeigen Ihnen das Sprechfunkgerät im Detail. Machen Sie sich mit dem Sprechfunkgerät vertraut, bevor Sie das Sprechfunkgerät in Betrieb nehmen.

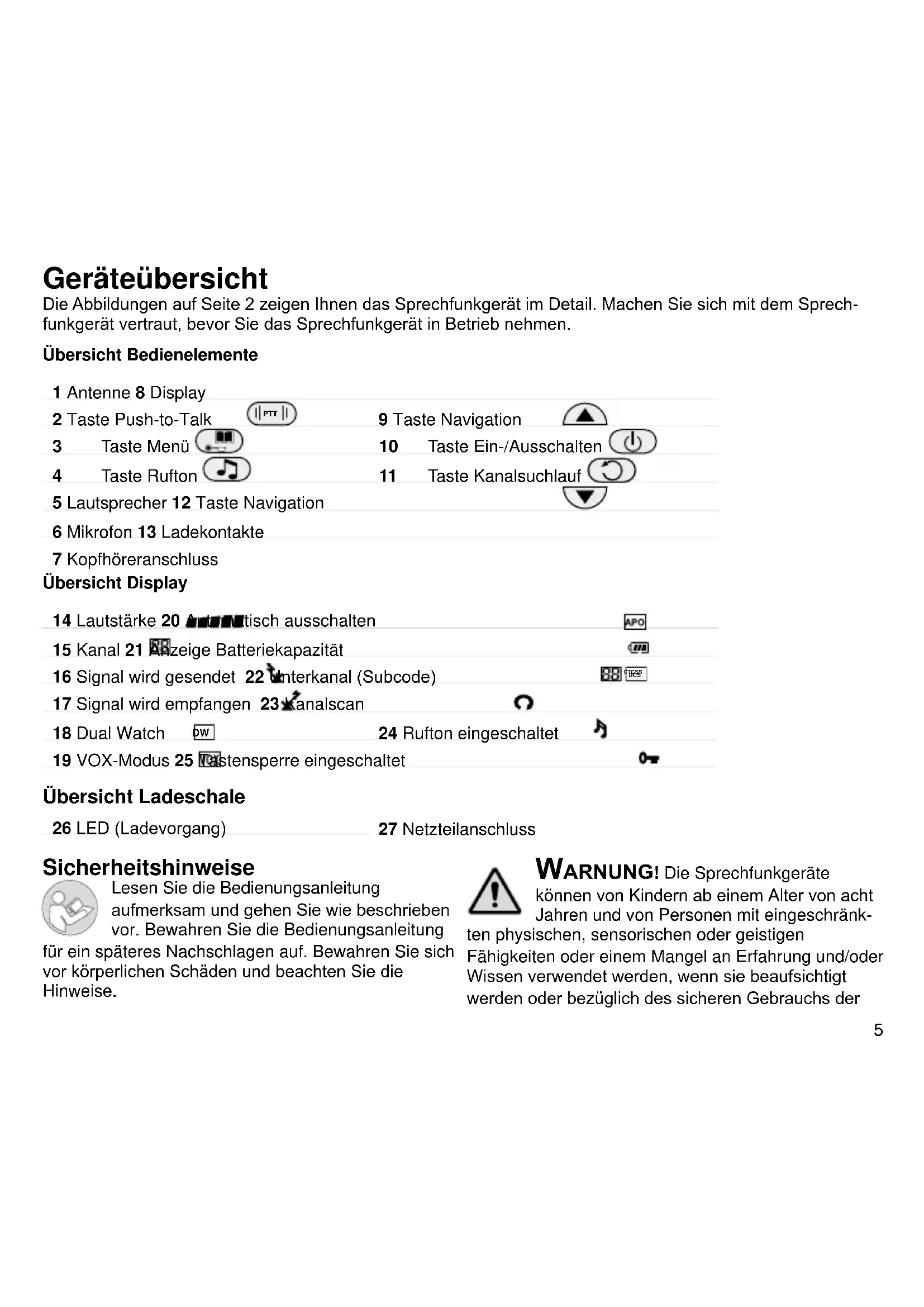

Übersicht Bedienelemente

1 Antenne 8 Display

5 Lautsprecher 12 Taste Navigation

6 Mikrofon 13 Ladekontakte

7 Kopfhöreranschluss

Übersicht Display

14 Lautstärke 20 Austruttisch ausschalten

15 Kanal 21 Anzeige Batteriekapazität

16 Signal wird gesendet 22 Unterkanal (Subcode)

17 Signal wird empfangen 23 Kanalscan

18 Dual Watch dw

19 VOX-Modus 25 Tastensperre eingeschaltet

Übersicht Ladeschale

26 LED (Ladevorgang)

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung aufmerksam und gehen Sie wie beschrieben vor. Bewahren Sie die Bedienungsanleitung

für ein späteres Nachschlagen auf. Bewahren Sie sich vor körperlichen Schäden und beachten Sie die Hinweise.

9 Taste Navigation

10 Taste Ein-/Ausschalten

11 Taste Kanalsuchlauf

24 Rufton eingeschaltet

27 Netzteilanschluss

WARNUNG! Die Sprechfunkgeräte

können von Kindern ab einem Alter von acht Jahren und von Personen mit eingeschränk-

ten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs der

Sprechfunkgeräte unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit den Sprechfunkgeräten spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

WARNUNG! Es besteht Erstickungsgefahr! Von Kindern fernhalten! Halten Sie Verpackungs- und Schutzfolien sowie

Batterien von Kindern fern. Bewahren Sie die Sprechfunkgeräte außerhalb der Reichweite von Kindern auf. Kleinkinder können Kleinteile oder Batterien verschlucken. Falls eine Batterie verschluckt wird, ist umgehend ein Arzt aufzusuchen.

VORSICHT! Explosionsgefahr durch Verwendung falscher Batterietypen!

Verwenden Sie ausschließlich wiederaufladbare Batterien, die den Angaben in den Technischen Daten entsprechen. Laden Sie KEINE Batterien. Vermischen Sie die verwendeten Batterietypen nicht.

VORSICHT! Explosionsgefahr durch unsachgemäßes Austauschen oder Entnehmen der wiederaufladbaren Batterien!

Ersetzen Sie die Batterien nur durch einen vom Hersteller freigegebenen Typ und entsorgen Sie die Batterien fachgerecht.

VORSICHT! Explosionsgefahr durch unsachgemäßes Austauschen oder Entnehmen der wiederaufladbaren Batterien!

Entfernen Sie die Batterien nicht, während die Batterien geladen werden. Entfernen Sie das Ladekabel von Ihrem Gerät bzw. nehmen Sie das Gerät aus der Ladeschale, bevor Sie die Batterien austauschen oder entnehmen.

VORSICHT! Die Sprachübertragung wird über den Lautsprecher wiedergegeben. Halten Sie das Sprechfunkgerät beim

Empfangen von Sprachübertragung in etwa 30 cm Entfernung.

WICHTIG! Verwenden Sie die Sprechfunkgeräte nicht in verbotenen oder explosionsgefährdeten Bereichen! Befolgen

Sie die örtlichen Vorschriften.

WICHTIG! Schützen Sie Ihre Sprechfunkgeräte gegen Nässe, Staub, Flüssigkeiten, Chemikalien, Dämpfe, Hitze und direkte

Sonneneinstrahlung. Ihre Sprechfunkgeräte sind nicht wasserdicht, halten Sie die Geräte trocken.

WICHTIG! Benutzen Sie das Gerät nicht in für den privaten Funkverkehr gesperrten Zonen. Not- und Hilfsdienste können mit Gerät nicht gerufen werden.

WICHTIG! Beachten Sie die lokalen Vorschriften bzgl. der Verwendung von Funkgeräten, bevor Sie Ihr Funkgerät

verwenden.

Verpackungsinhalt

Prüfen Sie den Verpackungsinhalt Ihrer Sprechfunkgeräte, bevor Sie Ihre Sprechfunkgeräte in Betrieb nehmen. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich an unseren Service.

2 x Sprechfunkgerät PMR 1410

2 x Gürtelclip

2 x Kopfhörer (2,5-mm-Klinkenanschluss)

Ladeschale

Netzstecker

6 x wiederaufladbare Batterien (Typ AAA, 1,2 V, 500 mAh)

Bedienungsanleitung

Bestimmungsgemäße Verwendung

Die Sprechfunkgeräte sind geeignet für die Kommunikation mit anderen Sprechfunkgeräten des gleichen Standards (446 MHz-PMR-Funk). Jede andere Verwendung gilt als nicht bestimmungsgemäß.

Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Wiederaufladbare Batterien einlegen

Bevor Sie Ihr Sprechfunkgerät verwenden können, legen Sie die im Lieferumfang enthaltenen Batterien in Ihr Sprechfunkgerät ein.

1 Nehmen Sie die Batteriefach-abdeckung ab. Schieben Sie die Batteriefachabdeckung mit leichtem Druck nach vorne.

VORSICHT!

Explosionsgefahr durch Verwendung falscher Batterietypen! Verwen-

den Sie ausschließlich wiederauf-ladbare Batterien, die den Angaben in den Technischen Daten entsprechen. Laden Sie KEINE Batterien. Vermischen Sie die verwendeten Batterietypen nicht.

2 Legen Sie drei geeignete Batterien polrichtig in das Batteriefach ein.
3 Setzen Sie die Batteriefachabdeckung wieder auf. Die Batteriefachabdeckung rastet hörbar ein.

Wiederaufladbare Batterien laden

Laden Sie die wiederaufladbaren Batterien auf, bevor diese vollständig aufgebraucht sind.

1 Schließen Sie das Netzteil an eine leicht zugängliche und in der Nähe befindliche Steckdose an.
2 Schließen Sie den Netzstecker an den Netzteilanschluss der Ladeschale an.
3 Stellen Sie die Sprechfunkgeräte in die Ladeschale. Während die Batterien geladen

werden, leuchten die Leuchtanzeigen an der Vorderseite der Ladeschale dauerhaft rot.

4 Entnehmen Sie die Sprechfunkgeräte nach 8 Stunden aus der Ladeschale.

5 Ziehen Sie das Netzteil aus der Steckdose.

Sprechfunkgerät einschalten

Drücken und halten Sie die Taste

etwa 3 Sekunden. Das Sprechfunkgerät wird eingeschaltet, das Display zeigt Ihnen den gewählten Kanal 88 - 89 die Lautstärke und die aktuelle

Batteriekapazität

Sehen Sie nur noch einen Balken sind die Batterien fast aufgebraucht. Laden Sie die Batterien zeitnah auf.

Sprechfunkgerät ausschalten

Drücken und halten Sie die Taste für etwa drei Sekunden. Das Sprechfunkgerät wird ausgeschaltet, das Display erlischt.

Sprechfunkgerät bedienen

Wenn Sie über die Sprechfunkgeräte kommunizieren möchten, müssen die Sprechfunkgeräte eingeschaltet und auf den gleichen Kanal eingestellt sein. Für eine erfolgreiche Verbindung müssen sich die Sprechfunkgeräte innerhalb der Empfangsreichweite befinden.

Die im Menü ausgewählten Elemente blinken, wenn Sie die jeweilige Einstellung vornehmen.

Signal senden und empfangen

1 Drücken und halten Sie die Taste ||PTT||. Das Display zeigt ✉. Das Sprechfunkgerät befindet sich im Sendemodus.
2 Halten Sie das Sprechfunkgerät nahe vor Ihren Mund und sprechen Sie in das Mikrofon.
Alle Sprechfunkgeräte, die sich innerhalb der Reichweite befinden und auf den gleichen Kanal eingestellt sind, empfangen Ihre Nachricht. Das Display zeigt ✕.
3 Wenn Sie auf ein empfangenes Signal antworten möchten, drücken Sie die Taste ||PTT|| und sprechen Sie in das Mikrofon.

Kanäle scannen

Bevor Sie alle Kanäle scannen, um mögliche Funksprüche innerhalb der Reichweite Ihres Sprechfunkgeräts zu empfangen, stellen Sie sicher, dass im Menü Unterkanal die Einstellung ^2 F eingestellt ist.

1 Drücken Sie die Taste . Das Sprechfunk- 8

gerät scannt nacheinander alle Kanäle.

2 Möchten Sie einen Kanal beibehalten, drücken Sie erneut die Taste 📊.

Möchten Sie eine Verbindung zu anderen Sprechfunkgeräten herstellen, stellen Sie sicher, dass alle betreffenden Sprechfunkgeräte den selben Kanal und Unterkanal verwenden.

Kanal einstellen

Die Sprechfunkgeräte verwenden freie Kanäle. In der Reichweite befindliche Sprechfunkgeräte, die auf den gleichen Kanal eingestellt sind, können Signale empfangen. Beachten Sie auch die Hinweise zu den Unterkanälen, wenn Sie nicht möchten, dass Dritte an Ihren Gesprächen teilnehmen.

1 Drücken Sie die Taste. Das Display zeigt 38
2 Stellen Sie mit den Tasten ▲ bzw. ▼ den gewünschten Kanal ein.
3 Bestätigen Sie Ihre Eingabe mit der Taste ||PTT||.

Unterkanal (Subcode) einstellen CTCSS-Code

Für die Kommunikation über einen Unterkanal (CTCSS-Code) müssen an den kommunizierenden Sprechfunkgeräten der selbe Kanal und der selbe Unterkanal eingestellt sein.

1 Drücken Sie 2-mal die Taste. Das Display zeigt 88.
2 Wählen Sie den gewünschten Unterkanal mit den Tasten ▲ bzw. ▼

Wählen Sie die Einstellung OF, wenn Sie keinen Unterkanal verwenden möchten.

DCS Code

Für die Kommunikation über einen Unterkanal

(DCS-Code) müssen an den kommunizierenden Sprechfunkgeräten der selbe Kanal und der selbe Unterkanal eingestellt sein.

1 Drücken Sie 3-mal die Taste. Das Display zeigt 📄
2 Wählen Sie den gewünschten Unterkanal mit den Tasten ▲ bzw. ▼
Wählen Sie die Einstellung OF, wenn Sie keinen Unterkanal verwenden möchten.

Dual Watch

Verwenden Sie die Funktion Dual Watch, wenn Sie zwei Kanäle gleichzeitig überwachen möchten.

1 Drücken Sie 4-mal die Taste. Das Display zeigt DW.
2 Wählen Sie den gewünschten zweiten Kanal (neben dem aktuell eingestellten) mit den Tasten bzw.
3 Bestätigen Sie Ihre Eingabe mit der Taste ||PTT||.
4 Ist die Funktion eingeschaltet, zeigt das Display dauerhaft DW. Das Display zeigt abwechselnd die ausgewählten Kanäle.

VOX-Funktion

Verwenden Sie die VOX-Funktion, wenn das Mikrofon bei Geräuscherkennung automatisch geöffnet werden soll.

Sie können drei unterschiedliche Empfindlichkeiten einstellen.

1 Drücken Sie 5-mal die Taste. Das Display zeigt VOX
2 Wählen Sie die gewünschte Empfindlichkeit des Mikrofons mit den Tasten ▲ bzw. ▼
3 Bestätigen Sie Ihre Eingabe mit der Taste ||PTT||.

Rufton auswählen und senden

Wählen Sie einen Rufton aus und senden Sie den Rufton, um die Aufmerksamkeit der Gegenstation zu erregen.

1 Drücken Sie 6-mal die Taste .
2 Wählen Sie einen von 10 Ruftönen mit den Tasten bzw.
3 Bestätigen Sie Ihre Eingabe mit der Taste ||PTT||.
4 Wenn Sie einen Rufton senden möchten, drücken Sie die Taste 🎯. Ihr Rufton wird an die Gegenstation gesendet.

Tastentöne einstellen

Stellen Sie ein, ob bei jedem Tastendruck ein Tastenton wiedergegeben wird.

1 Drücken Sie 7-mal die Taste.
2 Stellen Sie den Tastenton mit den Tasten bzw. ▼ ein oder aus.
3 Bestätigen Sie Ihre Eingabe mit der Taste

Bestätigungston (Roger Beep)

Stellen Sie ein, ob nach Ende Ihrer Sprachübertragung ein kurzer Bestätigungston (Roger Beep) wiedergegeben wird.

1 Drücken Sie 8-mal die Taste 📄. Das Display zeigt ro.
2 Stellen Sie den Bestätigungston mit den Tasten bzw. er oder aus.
3 Bestätigen Sie Ihre Eingabe mit der Taste

Automatisch ausschalten

Stellen Sie ein, ob Ihr Sprechfunkgerät nach einem bestimmten Zeitraum (1 bis 6 Stunden) automatisch ausschaltet.

1 Drücken Sie 9-mal die Taste. Das Display zeigt APO

2 Wählen Sie den gewünschten Zeitraum mit den Tasten ▲ bzw. ▼

3 Bestätigen Sie Ihre Eingabe mit der Taste

Laustärke einstellen

Stellen Sie die Lautstärke der eingehenden Signale an, wenn das Sprechfunkgerät sich im Stand-by-Modus befindet.

Stellen Sie die Lautstärke mit den Tasten ▲ bzw. ein. Das Display zeigt die eingestellte Lautstärke erunteren Rand. Je mehr Balken angezeigt werden, desto höher ist die Lautstärke.

Time-Out Funktion

Die Time-out Funktion hilft dabei, den Stromverbrauch zu reduzieren. Diese Funktion ist automatisch aktiv.

Wenn Sie die Taste | PTT | mehr als 3 Minuten gedrückt halten, hören Sie ein akustisches Signal. In diesem Fall lassen Sie die Taste | PTT | los und beginnen Sie die Kommunikation neu. Beim Verwenden der VOX-Funktion hören Sie nach 3 Minuten ununterbrochener Erkennung von Geräuschen ein akustisches Signal und die VOX-Funktion wird ausgeschaltet.

Tastensperre

Sperren Sie die Tasten, wenn Sie ein versehentliches Auslösen von Funktionen vermeiden möchten.

1 Drücken und halten Sie die Taste für 3 Sekunden. Die Tasten sind gesperrt, das Display zeigt.

2 Drücken und halten Sie die Taste erneut für 3 Sekunden, um die Tasten zu entsperren.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie das Gerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Gefährdung von Gesundheit und Umwelt durch Batterien! Entfernen Sie die Batterien aus dem Gerät, bevor Sie das Gerät entsorgen. Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Batterien beim batterievertreibenden Handel bzw. über die vom zuständigen Entsorgungsträger bereitgestellten Sammelstellen zu entsorgen. Die Entsorgung ist unentgeltlich. Das Symbol bedeutet, dass Sie Batterien auf keinen Fall in den Hausmüll werfen dürfen und die Batterien über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Hinweise zum richtigen Umgang mit Batterien

Verwenden Sie stets die in den Technischen Daten bezeichneten Batterietypen. Vermischen Sie die verwendeten Batterietypen nicht. Wenn Sie die Geräte für längere Zeit nicht benutzen, nehmen Sie die Batterien heraus.

Sind die Batterien fast aufgebraucht, sendet das Sprechfunkgerät in regelmäßigen Intervallen einen Warnton aus.

Technische Daten

Die Technischen Daten finden Sie auf Seite 52 dieser Bedienungsanleitung.

Konformitätsangaben

Hiermit erklärt die Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen, dass sich diese Geräte in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befinden. Die CE-Kennzeichen auf diesen Geräten bestätigen die Konformität.

Die Konformitätserklärung zu diesem

Produkt finden Sie unter

http://productip.com/?f=59f4f

Reinigung

Reinigen Sie die Gehäuseoberflächen mit einem trockenen, weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Overview of Devices

Frequenzen 446.00625 MHz - 446.09375 Mhz
Kanäle 8
Rufcodierung 38 CTCSS-Codes83 DCS-Codes
Reichweite bis zu 10 km(im freien Gelände)
Spannungs-versorgung	3x Batterien Typ AAA (1,2 V)je Gerät,7,5 VDC, 400 mA
Sendeleistung < 500 mW PMR
Kanalbreite 12,5 kHz
Sprechzeit bis zu 8 Stunden
Abmessungen 125 x 55 x 30 mm
Gewicht 64 g
Schnittstellen 2,5-mm-Kopfhöreranschluss

Technical Data

Wir behalten uns inhaltliche und technische Änderungen vor.

Art. Nr. 5395 (schwarz) / Version 2017.03
