BEDIENUNGSANLEITUNG PMR 1208 OLYMPIA

Sprechfunkgerät Walkie-Talkies Radiotéléphone Apparecchio radiotelefonico Aparato de radiotelefonía Walkietalkie Ασύρματος πομποδέκτης MENU PMR 1208 TwinsetInhalt Geräteübersicht 4 Sicherheitshinweise 4 Verpackungsinhalt 5 Bestimmungsgemäße Verwendung 5 Batterien einlegen 5 Sprechfunkgerät einschalten 5 Sprechfunkgerät ausschalten 6 Sprechfunkgerät bedienen 6 Entsorgung 8 Konformitätsangaben 8 Reinigung 8 Garantie 8 MENU

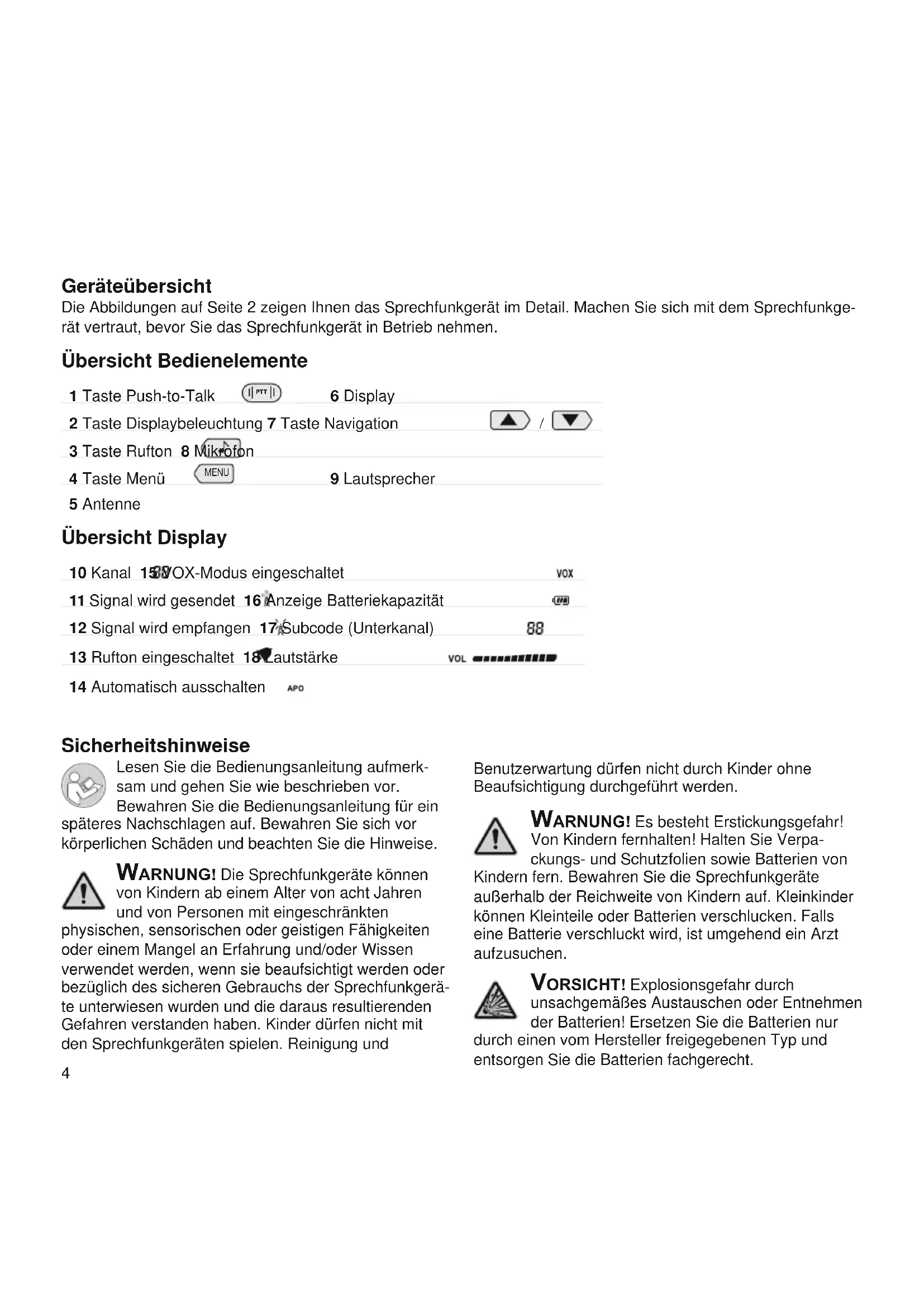

3 Taste Rufton 8 Mikrofon 4 Taste Menü MENU 9 Lautsprecher 5 Antenne Übersicht Display 10 Kanal 15 VOX-Modus eingeschaltet 11 Signal wird gesendet 16 Anzeige Batteriekapazität 12 Signal wird empfangen 17 Subcode (Unterkanal) 13 Rufton eingeschaltet 18 Lautstärke 14 Automatisch ausschalten Sicherheitshinweise Lesen Sie die Bedienungsanleitung aufmerk- sam und gehen Sie wie beschrieben vor Bewahren Sie die Bedienungsanleitung für ein späteres Nachschlagen auf Bewahren Sie sich vor körperlichen Schäden und beachten Sie die Hinweise Warnung! Die Sprechfunkgeräte können von Kindern ab einem Alter von acht Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs der Sprechfunkgerä- te unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben Kinder dürfen nicht mit den Sprechfunkgeräten spielen Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden Warnung! Es besteht Erstickungsgefahr! Von Kindern fernhalten! Halten Sie Verpa- ckungs- und Schutzfolien sowie Batterien von Kindern fern Bewahren Sie die Sprechfunkgeräte außerhalb der Reichweite von Kindern auf Kleinkinder können Kleinteile oder Batterien verschlucken Falls eine Batterie verschluckt wird, ist umgehend ein Arzt aufzusuchen Vorsicht! Explosionsgefahr durch unsachgemäßes Austauschen oder Entnehmen der Batterien! Ersetzen Sie die Batterien nur durch einen vom Hersteller freigegebenen Typ und entsorgen Sie die Batterien fachgerecht Vorsicht! Die Sprachübertragung wird über den Lautsprecher wiedergegeben Halten Sie das Sprechfunkgerät beim Empfangen von Sprachübertragung in etwa 30 cm Entfernung So vermeiden Sie eine eventuelle Schädigung des Gehörs Wichtig! Verwenden Sie die Sprechfunkge- räte nicht in verbotenen oder explosionsgefähr- deten Bereichen! Befolgen Sie die örtlichen Vorschriften! Wichtig! Schützen Sie Ihre Sprechfunkgerä- te gegen Nässe, Staub, Flüssigkeiten, Chemikalien, Dämpfe, Hitze und direkte Sonneneinstrahlung Ihre Sprechfunkgeräte sind nicht wasserdicht, halten Sie die Geräte trocken Wichtig! Die Sprechfunkgeräte enthalten keine vom Benutzer zu wartende oder auszutauschende Teile Reparaturen dürfen ausschließlich durch qualiziertes Personal ausgeführt werden - zu diesem Zweck wenden Sie sich bitte an unseren Service Wichtig! Benutzen Sie das Gerät nicht in ausgewiesenen Sicherheitszonen und in für den privaten Funkverkehr gesperrten Zonen Not- und Hilfsdienste können mit diesem Gerät nicht gerufen werden Wichtig! Beachten Sie die lokalen Vorschrif- ten bzgl der Verwendung von Funkgeräten, bevor Sie Ihr Funkgerät verwenden Verpackungsinhalt Prüfen Sie den Verpackungsinhalt Ihrer Sprechfunkge- räte, bevor Sie Ihre Sprechfunkgeräte in Betrieb neh- men Sollte etwas fehlen oder beschädigt sein, wenden Sie sich an unseren Service 2x Sprechfunkgerät PMR 1208 2x Gürtelclip Bedienungsanleitung5 Geräteübersicht Die Abbildungen auf Seite 2 zeigen Ihnen das Sprechfunkgerät im Detail Machen Sie sich mit dem Sprechfunkge- rät vertraut, bevor Sie das Sprechfunkgerät in Betrieb nehmen Übersicht Bedienelemente 1 Taste Push-to-Talk PTT 6 Display 2 Taste Displaybeleuchtung 7 Taste Navigation

3 Taste Rufton 8 Mikrofon 4 Taste Menü MENU 9 Lautsprecher 5 Antenne Übersicht Display 10 Kanal 15 VOX-Modus eingeschaltet 11 Signal wird gesendet 16 Anzeige Batteriekapazität 12 Signal wird empfangen 17 Subcode (Unterkanal) 13 Rufton eingeschaltet 18 Lautstärke 14 Automatisch ausschalten Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden Warnung! Es besteht Erstickungsgefahr! Von Kindern fernhalten! Halten Sie Verpa- ckungs- und Schutzfolien sowie Batterien von Kindern fern Bewahren Sie die Sprechfunkgeräte außerhalb der Reichweite von Kindern auf Kleinkinder können Kleinteile oder Batterien verschlucken Falls eine Batterie verschluckt wird, ist umgehend ein Arzt aufzusuchen Vorsicht! Explosionsgefahr durch unsachgemäßes Austauschen oder Entnehmen der Batterien! Ersetzen Sie die Batterien nur durch einen vom Hersteller freigegebenen Typ und entsorgen Sie die Batterien fachgerecht Vorsicht! Die Sprachübertragung wird über den Lautsprecher wiedergegeben Halten Sie das Sprechfunkgerät beim Empfangen von Sprachübertragung in etwa 30 cm Entfernung So vermeiden Sie eine eventuelle Schädigung des Gehörs Wichtig! Verwenden Sie die Sprechfunkge- räte nicht in verbotenen oder explosionsgefähr- deten Bereichen! Befolgen Sie die örtlichen Vorschriften! Wichtig! Schützen Sie Ihre Sprechfunkgerä- te gegen Nässe, Staub, Flüssigkeiten, Chemikalien, Dämpfe, Hitze und direkte Sonneneinstrahlung Ihre Sprechfunkgeräte sind nicht wasserdicht, halten Sie die Geräte trocken Wichtig! Die Sprechfunkgeräte enthalten keine vom Benutzer zu wartende oder auszutauschende Teile Reparaturen dürfen ausschließlich durch qualiziertes Personal ausgeführt werden - zu diesem Zweck wenden Sie sich bitte an unseren Service Wichtig! Benutzen Sie das Gerät nicht in ausgewiesenen Sicherheitszonen und in für den privaten Funkverkehr gesperrten Zonen Not- und Hilfsdienste können mit diesem Gerät nicht gerufen werden Wichtig! Beachten Sie die lokalen Vorschrif- ten bzgl der Verwendung von Funkgeräten, bevor Sie Ihr Funkgerät verwenden Verpackungsinhalt Prüfen Sie den Verpackungsinhalt Ihrer Sprechfunkge- räte, bevor Sie Ihre Sprechfunkgeräte in Betrieb neh- men Sollte etwas fehlen oder beschädigt sein, wenden Sie sich an unseren Service 2x Sprechfunkgerät PMR 1208 2x Gürtelclip Bedienungsanleitung Bestimmungsgemäße Verwendung Die Sprechfunkgeräte sind geeignet für die Kommu- nikation mit anderen Sprechfunkgeräten gleichen Standards (446 MHz-PMR-Funk) Jede andere Verwen- dung gilt als nicht bestimmungsgemäß Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch Batterien einlegen Bevor Sie Ihr Sprechfunkgerät verwenden können, müssen Sie geeignete Batterien in Ihr Sprechfunkge- rät einlegen Verwenden Sie nur Batterien, die den Angaben in den Technischen Daten entsprechen Batterien sind nicht im Lieferumfang enthalten 1 Nehmen Sie die Batteriefachab- deckung ab Nutzen Sie dafür die Aussparung an der unteren Seite der Batteriefachabdeckung 2 Setzen Sie drei geeignete Batterien in das Batteriefach ein Achten Sie auf die Ausrichtung der Batteriepole 3 Setzen Sie die Batteriefachabde- ckung wieder auf Die Batterie- fachabdeckung rastet hörbar ein Sprechfunkgerät einschalten 1 Drücken und halten Sie die Taste MENU für etwa 3 Sekunden Das Sprechfunkgerät wird ein- geschaltet, das Display zeigt Ihnen den gewählten Kanal 01 - 01, die Lautstärke und die aktuelle Batteriekapazität Sehen Sie nur noch einen Balken , ist die Batterie fast aufgebraucht Wechseln Sie die Batterien zeitnah6 Sprechfunkgerät ausschalten 1 Drücken und halten Sie die Taste MENU für etwa drei Sekunden Das Sprechfunkgerät wird ausgeschaltet, das Display erlischt Sprechfunkgerät bedienen Wenn Sie über die Sprechfunkgeräte kommunizieren möchten, müssen die Sprechfunkgeräte eingeschaltet und auf den gleichen Kanal eingestellt sein Für eine erfolgreiche Verbindung müssen sich die Sprechfunkgeräte innerhalb der Empfangsreichweite benden. Die im Menü ausgewählten Elemente blinken, wenn Sie die jeweilige Einstellung vornehmen Signal senden und empfangen 1 Drücken und halten Sie die Taste PTT Das Display zeigt . Das Sprechfunkgerät bendet sich im Sendemodus 2 Halten Sie das Sprechfunkgerät nahe vor Ihren Mund und sprechen Sie in das Mikrofon Alle Sprechfunkgeräte, die sich innerhalb der Reichwei- te benden und auf den gleichen Kanal eingestellt sind, empfangen Ihre Nachricht Das Display zeigt

3 Wenn Sie auf ein empfangenes Signal antworten möchten, drücken Sie die Taste PTT und sprechen Sie in das Mikrofon Kanal einstellen Die Sprechfunkgeräte verwenden freie Kanäle In der Reichweite bendliche Sprechfunkgeräte, die auf den gleichen Kanal eingestellt sind, können Signale empfangen Beachten Sie auch die Hinweise zu den Unterkanälen, wenn Sie nicht möchten, dass Dritte Ihre Gespräche mithören oder daran teilnehmen 1 Drücken Sie die Taste MENU Das Display zeigt 01 2 Stellen Sie mit den Tasten bzw den gewünschten Kanal ein 3 Bestätigen Sie Ihre Eingabe mit der Taste PTT

Subcode (Unterkanal) einstellen Für die Kommunikation über einen Subcode (Unter- kanal) müssen an den kommunizierenden Sprech- funkgeräten der selbe Kanal und der selbe Unterkanal eingestellt sein 1 Drücken Sie 2-mal die Taste MENU . Das Display zeigt 01 2 Wählen Sie den gewünschten Unterkanal mit den Tasten bzw Wählen Sie die Einstellung 00, wenn Sie keinen Unter- kanal verwenden möchten Bestätigungston (Roger Beep) Stellen Sie ein, ob nach Ende Ihrer Sprachübertragung ein kurzer Bestätigungston (Roger Beep) wiedergege- ben wird 1 Drücken Sie 7-mal die Taste MENU . Das Display zeigt ro 2 Stellen Sie den Bestätigungston mit den Tasten bzw ein oder aus 3 Bestätigen Sie Ihre Eingabe mit der Taste PTT

Kanäle scannen Bevor Sie alle Kanäle scannen, um mögliche Funksprü- che innerhalb der Reichweite Ihres Sprechfunkgeräts zu empfangen, stellen Sie sicher, dass im Menü Unter- kanal die Einstellung 00 eingestellt ist 1 Drücken und halten Sie die Taste oder für 3 Sekunden Das Sprechfunkgerät scannt nach- einander alle Kanäle 2 Möchten Sie einen Kanal beibehalten, drücken Sie die Taste PTT

Möchten Sie mit anderen kommunizieren, stellen Sie sicher, dass alle kommunizierenden Sprechfunkgeräte den selben Unterkanal verwenden7 Rufton auswählen und senden Wählen Sie einen Rufton aus und senden Sie den Rufton, um die Aufmerksamkeit der Gegenstation zu erregen 1 Drücken Sie 4-mal die Taste MENU Das Display zeigt 01 - CA 2 Wählen Sie einen von 10 Ruftönen mit den Tasten bzw 3 Bestätigen Sie Ihre Eingabe mit der Taste PTT

4 Wenn Sie einen Rufton senden möchten, drücken Sie die Taste Ihr Rufton wird an die Gegen- station gesendet Automatisch ausschalten Stellen Sie ein, ob Ihr Sprechfunkgerät nach einem bestimmten Zeitraum (1 bis 4 Stunden) automatisch ausschaltet 1 Drücken Sie 5-mal die Taste MENU Das Display zeigt

2 Wählen Sie den gewünschten Zeitraum mit den Tasten bzw 3 Bestätigen Sie Ihre Eingabe mit der Taste PTT

Tastentöne einstellen Stellen Sie ein, ob bei jedem Tastendruck ein Tastenton wiedergegeben wird 1 Drücken Sie 6-mal die Taste MENU . Das Display zeigt

2 Stellen Sie den Tastenton mit den Tasten bzw ein oder aus 3 Bestätigen Sie Ihre Eingabe mit der Taste PTT

VOX-Funktion Verwenden Sie die VOX-Funktion, wenn das Mikrofon bei Geräuscherkennung automatisch geöffnet werden soll Sie können drei unterschiedliche Empndlichkeiten einstellen 1 Drücken Sie 3-mal die Taste MENU Das Display zeigt 2 Wählen Sie die gewünschte Empndlichkeit des Mikrofons mit den Tasten bzw 3 Bestätigen Sie Ihre Eingabe mit der Taste PTT

Laustärke einstellen Stellen Sie die Lautstärke der eingehenden Signale an, wenn das Sprechfunkgerät sich im Stand-by-Modus bendet. 1 Stellen Sie die Lautstärke mit den Tasten bzw ein Das Display zeigt die eingestellte Lautstärke am unteren Rand Je mehr Balken angezeigt werden, desto höher ist die Lautstärke Displaybeleuchtung Schalten Sie die Displaybeleuchtung bei Bedarf ein 1 Drücken Sie die Taste für die Displaybeleuchtung Schalten Sie die Displaybeleuchtung wieder aus, wenn Sie diese nicht mehr benötigen; so schonen Sie die Batterien 2 Drücken Sie die Taste für die Displaybeleuchtung erneut8 Konformitätsangaben Hiermit erklärt die Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen, dass sich diese Geräte in Übereinstimmung mit den grundle- genden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG bzw der Richtlinie 2014/53/EU benden. Die CE-Kennzeichen auf diesen Geräten bestätigen die Konformität Die Konformitätserklärung zu diesem Produkt nden Sie unter www.olympia-vertrieb.de Reinigung Reinigen Sie die Gehäuseoberächen mit einem tro- ckenen, weichen und fusselfreien Tuch Verwenden Sie keine Reinigungs- oder Lösungsmittel Garantie Lieber Kunde, Die Garantiezeit beträgt 24 Monate Die Garantiezeit beginnt ab Kaufdatum Bitte bewah- ren Sie den Kaufbeleg und die Originalverpackung auf Sollte ein Problem auftreten, besuchen Sie unser Retouren-Portal (RMA) im Bereich Support auf unserer Internetseite www.olympia-vertrieb.de Bei weiteren Fragen steht Ihnen unsere Hotline unter der Nummer 0180 5 007514 (Kosten aus dem dt Fest- netz bei Drucklegung: 14 ct/Min, mobil maximal 42 ct/ Min) zur Verfügung Olympia Business Systems Vertriebs GmbH Zum Kraftwerk 1 45527 Hattingen Technische Daten Die Technischen Daten nden Sie auf Seite 39 dieser Bedienungsanleitung Entsorgung Wollen Sie Ihr Gerät entsorgen, bringen Sie das Gerät zur Sammelstelle Ihres kommuna- len Entsorgungsträgers (z B Wertstoffhof) Nach dem Elektro- und Elektronikgerätege- setz sind Besitzer von Altgeräten gesetzlich verpichtet, alte Elektro- und Elektronikgerä- te einer getrennten Abfallerfassung zuzuführen Das Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Gefährdung von Gesund- heit und Umwelt durch Batterien! Entfernen Sie die Batterien aus dem Gerät, bevor Sie das Gerät entsorgen Batterien nie öffnen, beschädigen, verschlu- cken oder in die Umwelt gelangen lassen Sie können giftige und umweltschädliche Schwermetalle enthalten Sie sind gesetzlich verpichtet, Batterien beim batterievertreibenden Handel bzw über die vom zuständigen Entsorgungsträger bereitgestellten Sammelstellen zu entsorgen Die Entsorgung ist unentgeltlich Das Symbol bedeutet, dass Sie Batterien auf keinen Fall in den Hausmüll werfen dürfen und die Batterien über Sammelstellen der Entsorgung zugeführt werden müssen Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften Hinweise zum richtigen Umgang mit Batterien Verwenden Sie stets die in den Technischen Daten bezeichneten Batterietypen Vermischen Sie die ver- wendeten Batterietypen nicht Wenn Sie die Geräte für längere Zeit nicht benutzen, nehmen Sie die Batterien heraus Sind die Batterien fast aufgebraucht, sendet das Sprechfunkgerät in regelmäßigen Intervallen einen Warnton aus Overview of Devices The diagrams on Page 2 illustrate the walkie-talkie devices in detail Familiarise yourself with the walkie-talkies before putting them into operation Overview of Operating Elements 1 Push-to-Talk key PTT 6 Display 2 Display lighting button 7 Navigation keys

3 Call signal key 8 Microphone 4 Menu key MENU 9 Loudspeaker 5 Antenna Overview of Display Symbols 10 Channel 15 VOX mode on 11 Signal being sent 16 Battery capacity indicator 12 Signal being received 17 Subcode (subchannel) 13 Call signal on 18 Volume 14 Automatic switch-off9 Konformitätsangaben Hiermit erklärt die Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen, dass sich diese Geräte in Übereinstimmung mit den grundle- genden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG bzw der Richtlinie 2014/53/EU benden. Die CE-Kennzeichen auf diesen Geräten bestätigen die Konformität Die Konformitätserklärung zu diesem Produkt nden Sie unter www.olympia-vertrieb.de Reinigung Reinigen Sie die Gehäuseoberächen mit einem tro- ckenen, weichen und fusselfreien Tuch Verwenden Sie keine Reinigungs- oder Lösungsmittel Garantie Lieber Kunde, Die Garantiezeit beträgt 24 Monate Die Garantiezeit beginnt ab Kaufdatum Bitte bewah- ren Sie den Kaufbeleg und die Originalverpackung auf Sollte ein Problem auftreten, besuchen Sie unser Retouren-Portal (RMA) im Bereich Support auf unserer Internetseite www.olympia-vertrieb.de Bei weiteren Fragen steht Ihnen unsere Hotline unter der Nummer 0180 5 007514 (Kosten aus dem dt Fest- netz bei Drucklegung: 14 ct/Min, mobil maximal 42 ct/ Min) zur Verfügung Olympia Business Systems Vertriebs GmbH Zum Kraftwerk 1 45527 Hattingen Technische Daten Die Technischen Daten nden Sie auf Seite 39 dieser Bedienungsanleitung Overview of Devices The diagrams on Page 2 illustrate the walkie-talkie devices in detail Familiarise yourself with the walkie-talkies before putting them into operation Overview of Operating Elements 1 Push-to-Talk key PTT 6 Display 2 Display lighting button 7 Navigation keys
