GEBRUIKSAANWIJZING PMR 1410 OLYMPIA

Inhoud van de verpakking ....39
Beoogd gebruik ....40
Oplaadbare batterijen plaatsen ....40
Oplaadbare batterijen laden ....40
Walkietalkie inschakelen ....40
Walkietalkie uitschakelen ....40
Walkietalkie bedienen ....41
Gescheiden inzameling 43
CE-informatie....44
Reiniging 44
Garantie 44
Technische gegevens 44

Geräteübersicht

Overzicht van het apparaat

De afbeeldingen op pagina 2 tonen de walkietalkie in detail. Maak uzelf vertrouwd met de walkietalkie voordat u de walkietalkie in gebruik neemt.

Overzicht bedieningselementen

1 Antenne 8 Display

2 Toets Push-to-Talk

3 Toets Menu

4 Toets Oproepsignaal

5 Luidspreker 12 Toets Navigatie

6 Microfoon 13 Oplaadcontacten

7 Aansluiting voor hoofdtelefoon

Overzicht display

14 Geluidssterkte 20 Aztttisch uitschakelen

15 Kanaal 21 Veergave batterijcapaciteit

16 Signaal wordt verzonden 22 Subkanaal (subcode)

17 Signaal wordt ontvangen 23 kanaalscan

18 Dual Watch dw

19 VOX-modus 25 Voxetsvergrendeling ingeschakeld

Overzicht oplader

26 Led (opladen)

27 Connector voor netadapter

Veiligheidsinformatie

Lees de gebruiksaanwijzing aandachtig en ga als beschreven te werk. Bewaar de gebruiksaanwijzing voor toekomstig gebruik.

Bescherm uzelf tegen persoonlijk letsel en volg de instructies op.

WAARSCHUWING! De walkietalkies mogen worden gebruikt door kinderen vanaf een leeftijd van acht jaar en door personen met verminderde lichamelijke, zintuiglijke of

verstandelijke vermogens of een tekort aan ervaring en/of kennis, als zij onder toezicht werken of onderricht zijn over het veilige gebruik van de

walkietalkies en de hieruit resulterende gevaren hebben begrepen. Kinderen mogen niet spelen met de walkietalkies. Reiniging en verzorging door de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht.

WAARSCHUWING! Er bestaat gevaar voor verstikking! Buiten het bereik van kinderen houden! Houd verpakkings- en beschermfolies alsook batterijen buiten het bereik van kinderen. Bewaar de walkietalkies buiten het bereik van kinderen. Kleine kinderen kunnen kleine onderdelen of batterijen inslikken. Als er een batterij wordt ingeslikt, moet onmiddellijk een arts worden geraadpleegd.

VOORZICHTIG! Explosiegevaar door het gebruik van verkeerde typen batterijen! Gebruik uitsluitend oplaadbare batterijen die voldoen aan de specificaties in de Technische gegevens. Laad GEEN normale batterijen. Gebruik geen verschillende typen batterijen.

VOORZICHTIG! Explosiegevaar door het onvakkundig vervangen of verwijderen van de oplaadbare batterijen! Vervang de batterijen alleen door een door de fabrikant goedge- keurd type en voer de batterijen op de juiste manier af.

VOORZICHTIG! Explosiegevaar door het onvakkundig vervangen of verwijderen van de oplaadbare batterijen! Verwijder de batterijen niet, terwijl de batterijen worden opgeladen. Verwijder de oplaadkabel van uw apparaat of verwijder het apparaat uit de lader, voordat u de batterijen vervangt of verwijdert.

VOORZICHTIG! De spraak wordt weergegeven via de luidspreker. Houd de walkietalkie bij het ontvangen van spraak op r 30 cm afstand.

BELANGRIJK! Gebruik de walkietalkies niet in verboden of explosiegevaarlijke omgevingen! Volg de plaatselijke voorschrif-

ten op.

BELANGRIJK! Bescherm uw walkietalkies tegen natheid, stof, vloeistoffen, chemicaliën, dampen, hitte en direct zonlicht.

Uw walkietalkies zijn niet waterdicht, houd de apparaten droog.

BELANGRIJK! Gebruik het apparaat nooit in gebieden die zijn afgesloten voor de particuliere radiocommunicatie. Nood- en

hulpdiensten kunnen niet worden opgeroepen met dit apparaat.

BELANGRIJK! Let op de lokale voorschriften m.b.t. het gebruik van radioapparatuur, voordat u uw walkietalkie

gebruikt.

Inhoud van de verpakking

Controleer de inhoud van de verpakking van uw walkietalkies, voordat u uw walkietalkies in gebruik neemt. Als er iets ontbreekt of beschadigd is, neem contact op met onze service-afdeling.

2x walkietalkie PMR 1410

2x riemclip

2x koptelefoon (2,5 mm jackplug)

Oplader

Stekker

6x oplaadbare batterijen (type AAA, 1,2 V, 500 mAh)

Gebruiksaanwijzing

Beoogd gebruik

De walkietalkies zijn geschikt voor het communiceren met andere walkietalkies volgens dezelfde standaard (446 MHz PMR-net). Elk ander gebruik is niet toegestaan. Eigenmachtige wijzigingen of ombouw zijn niet toegestaan. Open het toestel in geen geval zelf en probeer het niet zelf te repareren.

Oplaadbare batterijen plaatsen

Voordat u uw walkietalkie kunt gebruiken, plaatst u de bijgeleverde batterijen in uw walkietalkie.

1 Neem de afdekking van het batterijvak af. Schuif het deksel van het batterijvak met lichte druk naar voren.

VOORZICHTIG! Explosiegevaar door

het gebruik van verkeerde typen batterijen! Gebruik

uitsluitend oplaadbare batterijen die voldoen aan de specificaties in de Technische gegevens. Laad GEEN normale batterijen. Gebruik geen verschillende typen batterijen.

2 Plaats drie geschikte batterijen met de juiste polariteit in het batterijvak.
3 Zet de afdekking van het batterijvak weer erop. De afdekking van het batterijvak klikt hoorbaar vast.

Laad de oplaadbare batterijen op, voordat ze helemaal leeg zijn.

1 Sluit de netadapter op een gemakkelijk toegankelijk en in de nabijheid aanwezig stopcontact aan.
2 Sluit de stekker op de aansluiting voor de netvoeding van de oplader aan.

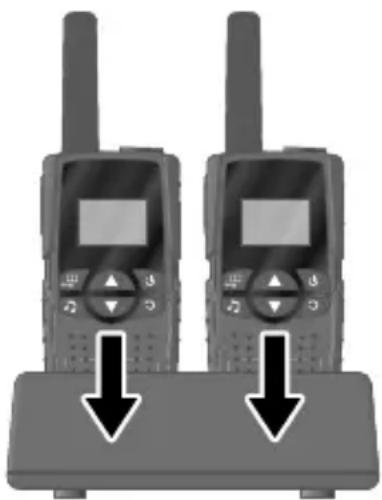

3 Plaats de walkietalkies in de oplader. Terwijl de batterijen worden opgeladen, branden de leds aan continu rood.
4 Neem de walkietalkies na 8 uur uit de oplader.
5 Trek de netadapter uit het stopcontact.

Walkietalkie inschakelen

Druk op de toets en houd hem ongeveer 3 seconden ingedrukt. De walkietalkie wordt ingeschakeld, het display toont het geselecteerde kanaal - 88, het volume ■■■■■ huidige batterijcapaciteit :

Wanneer u nog slechts één streepje ☐let, zijn de batterijen bijna leeg. Laad de batterijen tijdig op.

Walkietalkie uitschakelen

Druk de toets in en houd hem ongeveer drie seconden ingedrukt. De walkietalkie wordt uitgeschakeld, het display gaat uit.

Als u via de walkietalkies wilt communiceren, moeten de walkietalkies ingeschakeld en op hetzelfde kanaal ingesteld zijn.

Voor een succesvolle verbinding moeten de walkietalkies zich bevinden binnen het ontvangstbereik.

De elementen die zijn geselecteerd in het menu, knipperen als u de betreffende instelling aanpast.

Signaal verzenden en ontvangen

1 Druk de toets ||PTT|| in en houd hem ingedrukt. Op het display verschijnt ⚠. De walkietalkie bevindt zich in de zendmodus.
2 Houd de walkietalkie vlak voor uw mond en spreek in de microfoon.

Alle walkietalkies die zich binnen het bereik bevinden en op hetzelfde kanaal ingesteld zijn, ontvangen uw bericht. Op het display verschijnt ⚠️.

3 Om te antwoorden op een ontvangen signaal, drukt u de toets | PTT | in en spreekt u in de microfoon.

Kanalen scannen

Voordat u alle kanalen scant om mogelijke radioberichten te ontvangen binnen het bereik van uw walkietalkie, zorgt u ervoor dat in het menu Subkanaal de instelling OF is ingesteld.

1 Druk de toets in. De walkietalkie scant achtereenvolgens alle kanalen.
2 Als u een kanaal wilt behouden, drukt u nogmaals op de toets ⏻.

Als u wilt communiceren met andere walkietalkies, moet u ervoor zorgen dat alle betrokken walkietalkies hetzelfde kanaal en subkanaal gebruiken.

Kanaal instellen

De walkietalkies maken gebruik van vrije kanalen. Alle walkietalkies die zich binnen het bereik bevinden en zijn ingesteld op hetzelfde kanaal, kunnen signalen ontvangen. Let ook op de informatie over de subkanalen als u niet wilt dat derden kunnen deelnemen aan uw gesprekken.

1 Druk de toets in. Op het display verschijnt 88
2 Stel met de toetsen of het geweis- te kanaal in.
3 Bevestig uw invoer met de toets ||PTT||.

Subkanaal (subcode) instellen CTCSS-toon

Om te communiceren via een subkanaal (CTSS-toon), moeten op de communicerende walkietalkies hetzelfde kanaal en hetzelfde subkanaal zijn ingesteld.

1 Druk de toets 2 keer in. Op het display verschijnt
2 Selecteer het gewenste subkanaal met de toetsen of

Selecteer de instelling OF als u geen subkanaal wilt gebruiken.

DCS-code

Om te communiceren via een subcode (DCS-code), moeten op de communicerende walkietalkies hetzelfde kanaal en hetzelfde subkanaal zijn ingesteld.

1 Druk de toets 3 keer in. Op het display verschijnt 88
2 Selecteer het gewenste subkanaal met de toetsen of
Selecteer de instelling OF als u geen subkanaal wilt gebruiken.

Dual Watch

Gebruik de functie Dual Watch als u twee kanalen tegelijkertijd wilt controleren.

1 Druk de toets 4 keer in. Op het display verschijnt DW
2 Selecteer het gewenste tweede kanaal (naast het momenteel ingestelde) met de toetsen ▲ of ▼.
3 Bevestig uw invoer met de toets ||PTT||.
4 Als de functie is ingeschakeld, toont het display continu DW Het display toont afwisselend de geselecteerde kanalen.

VOX-functie

Gebruik de VOX-functie als de microfoon automatisch moet worden geopend wanneer een geluid wordt gedetecteerd.

U kunt drie verschillende gevoeligheden instellen.

1 Druk de toets 5 keer in. Op het display verschijnt VOX
2 Selecteer de gewenste gevoeligheid van de microfoon met de toetsen ▲ of ▼

3 Bevestig uw invoer met de toets ||PTT||. 42

Oproepsignaal selecteren en verzenden

Selecteer een oproepsignaal en verzend het oproepsignaal om de aandacht te trekken van het andere station.

1 Druk de toets 6 keer in.
2 Selecteer een van 10 oproepsignalen met de toetsen ▲ of ▼
3 Bevestig uw invoer met de toets ||PTT||.
4 Als u een oproepsignaal wilt verzenden, drukt u de toets in. Uw oproepsignaal wordt verzonden naar het andere station.

Toetstonen instellen

Stel in of bij elke toetsaanslag een toetstoon wordt gegeven.

1 Druk de toets 7 keer in.
2 Schakel de toetstoon met de toetsen of ▲ in of uit.

3 Bevestig uw invoer met de toets ||PTT||.

Bevestigingstoon (Roger Beep)

Stel in of er na het beëindigen van uw spraakcommunicatie een korte bevestigingstoon (Roger Beep) wordt gegeven.

1 Druk de toets 8 keer in. Op het display verschijnt ro.
2 Schakel de bevestigingstoon met de toetsen of in of uit.
3 Bevestig uw invoer met de toets ||PTT||.

Automatisch uitschakelen

Stel in of uw walkietalkie automatisch wordt uitgeschakeld na een bepaalde periode van tijd (1 tot 6 uur).

1 Druk de toets 9 keer in. Op het display verschijnt APO
2 Selecteer de gewenste periode van tijd met de toetsen of
3 Bevestig uw invoer met de toets.

Geluidssterkte instellen

Stel de geluidssterkte van de inkomende signalen in als de walkietalkie zich bevindt in de stand-bymodus.

Stel de geluidssterkte met de toetsen ▲ of in. Onder op het display verschijnt de ingestelde geluidssterkte ■■■■ meer streepjes er worden weergegeven, hoe hoger de geluidssterkte.

Time-outfunctie

De time-out functie helpt om het stroomverbruik te verminderen. Deze functie is automatisch actief. Als u de toets ||PTT|| langer dan 3 minuten ingedrukt houdt, hoort u een geluidssignaal. In dit geval laat u de toets ||PTT|| los en hervat u de communicatie. Wanneer u de VOX-functie gebruikt, hoort u na 3 minuten onafgebroken detectie van geluiden een geluidssignaal en de VOX-functie wordt uitgeschakeld.

Toetsvergrendeling

Vergrendel de toetsen als u een onbedoelde inschakeling van functies wilt voorkomen.

1 Druk de toets in en houd hem ingedrukt gedurende 3 seconden. De toetsen zijn vergrendeld, het display toont 0.
2 Druk de toets in en houd hem nogmaals ingedrukt gedurende 3 seconden om de toetsen te ontgrendelen.

Gescheiden inzameling

Als u het apparaat wilt afvoeren, brengt u het apparaat naar het dichtstbijzijnde officiële inzamelingspunt (bijv. milieustraat). Volgens de wet op elektrische en elektronische apparatuur zijn eigenaars van oude apparaten wettelijk verplicht om oude elektrische en elektronische apparatuur naar een gescheiden afvalinzameling te brengen. Het nevenstaande symbool betekent dat u het apparaat in geen geval bij het huishoudelijk afval mag gooien! Gevaar voor de gezondheid en voor het milieu door batterijen! Verwijder de batterijen uit het apparaat voordat u het apparaat afvoert. Batterijen nooit openen, beschadigen, inslikken of in het milieu terecht laten komen. Ze kunnen giftige zware metalen bevatten die schadelijk zijn voor het milieu. U bent wettelijk verplicht, accu's en batterijen via de leverancier of via een KCA-depot af te voeren. De afvoer is kosteloos. Het symbool betekent dat u batterijen in geen geval in het huishoudelijk afval mag gooien en de batterijen milieuverantwoord moet afvoeren via inzamelingspunten.

Verpakkingsmaterialen voert u af in overeenstemming met de plaatselijke regelgeving.

Tips voor een juiste omgang met batterijen

Gebruik altijd de typen batterij gespecificeerd in de Technische gegevens. Gebruik geen verschillende typen batterijen. Wanneer u de apparaten langere tijd niet gebruikt, neemt u de batterijen eruit.

Als de batterijen bijna leeg zijn, geeft de walkietalkie op gezette tijden een waarschuwingsgeluid.

CE-informatie

Hierbij verklaart de firma Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen (D), dat deze apparaten in overeenstemming zijn met de essentiële eisen en de andere relevante voorschriften van de richtlijn 2014/53/EU. De CE-markeringen op deze apparaten bevestigen de overeenstemming.

De verklaring van overeenstemming voor dit product vindt u op

http://productip.com/?f=59f4f

Reiniging

Reinig het oppervlak van de behuizing met een droge, zachte en niet-pluizende doek. Gebruik geen reinigings- of oplosmiddelen.

Garantie

Geachte klant,

het verheugt ons dat u voor dit apparaat hebt gekozen.

Geef het apparaat in geval van een defect met de kassabon en de originele verpakking terug in de zaak, waar u het gekocht heeft.

Technische gegevens

Zie pagina 54.

Σύνοψη συσκευής

Frequencies 446.00625 MHz - 446.09375 Mhz
Kanalen 8
Ruisonderdrukking 38 CTCSS-tonen 83 DCS-codes
Bereik	maximaal 10 km (in open veld)
Spannings- voorziening	3x batterijen type AAA (1,2 V) per apparaat, 7,5 VDC, 400 mA
Zendvermogen	< 500 mW PMR
Kanaalbreedte	12,5 kHz
Gesprekstijd	maximaal 8 uur
Afmetingen	125 x 55 x 30 mm
Gewicht 64 g
Interfaces	2,5 mm hoofdtelefoon-aansluiting

Datos técnicos

Wij behouden ons het recht op inhoudelijke en technische veranderingen voor.

Art.nr. 5395 (zwart) / versie 2017.03
