MANUAL DE USUARIO Video Transmitter DJI

Renuncia de responsabilidad 67

Introducción 67

Descripción 67

Instalación y conexión 69

Activación 73

Vinculación 74

Operaciones en la pantalla de visualización 75

Configuración del modo Emisión 76

Actualización del firmware 76

Especificaciones 77

FR

Renuncia de responsabilidad

Antes de usar el producto, lea atentamente este documento al completo y todas las directrices de seguridad y legales proporcionadas.

Introducción

El transmisor de vídeo DJI™ usa la tecnología de transmisión de vídeo O3 Pro de DJI, que ofrece un alcance de transmisión de hasta 6 km*, transmisión de vídeo HD con una tasa de bits de 40 Mb/s y una latencia de extremo a extremo mínima de 100 ms. Cuando se usa conjuntamente con el monitor remoto de alto brillo DJI, admite varias bandas de frecuencia, tanto en el modo Control como en el modo Emisión, así como un transmisor con varios receptores, con lo que se satisfacen los requisitos de grabación de formatos como películas, series de televisión, anuncios publicitarios y documentales.

* Medido con el sistema de transmisión de vídeo en modo Control, en un entorno sin obstáculos ni interferencias, en cumplimiento con los requisitos de la FCC.

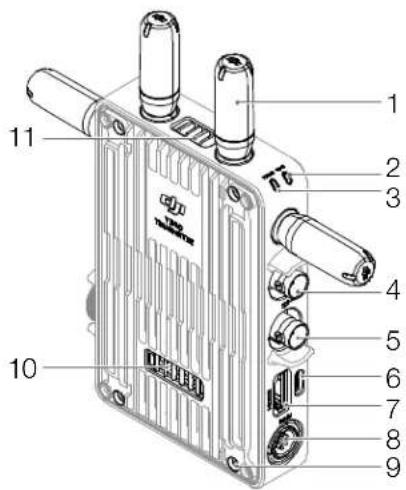

Descripción

Transmiten la señal inalámbrica.

1. Indicador de estado de vinculación

Muestra el estado de vinculación entre el receptor y el transmisor. Para obtener más información sobre patrones de parpadeo, consulte la sección Vinculación.

1. Indicador de estado de vídeo

Indica si hay entrada de señal de fuente de vídeo o no. El verde fijo indica que hay entrada, mientras que el rojo fijo indica ausencia de ella.

1. Puerto de salida SDI

Emite la señal de la fuente de vídeo desde el transmisor.

1. Puerto de entrada SDI

Introduce la señal de la fuente de vídeo al transmisor.

1. Puerto USB-C

Para activar el dispositivo y actualizar el firmware.

7. Puerto HDMI (tipo A)

Recibe la señal de entrada de la fuente de vídeo.

8. Puerto DC-In

Suministra energía al transmisor de vídeo usando el cable de alimentación proporcionado.

Voltaje de 6-18 V y corriente máxima de 2 A.

9. Orificios de tornillo M4

Para montar el adaptador de batería u otros adaptadores de expansión.

10. Puerto de salida de energía

Suministra energía a un dispositivo externo.

11. Salida de aire

12. Entrada de aire

NO tape la salida de aire, la entrada de aire ni ninguno de los lados del adaptador de la batería, si está colocado. De lo contrario, el sobrecalentamiento podría afectar al rendimiento del dispositivo.

13. Botón de encendido

Púlselo una vez para encender el dispositivo. Manténgalo pulsado para apagarlo.

14. Pantalla de visualización

Muestra el estado y el menú del dispositivo.

15. Dial de menú

Gire o presione el dial para seleccionar o confirmar ajustes en el menú.

16. Botón de retroceso

Púlselo para regresar a la pantalla anterior del menú.

17. Orificio de tornillo de 3/8"-16

18. Orificios de tornillo de 1/4"-20

19. Puerto de entrada de alimentación externa

Monte el adaptador de batería y la batería compatible para suministrar energía al transmisor de vídeo.

Instalación y conexión

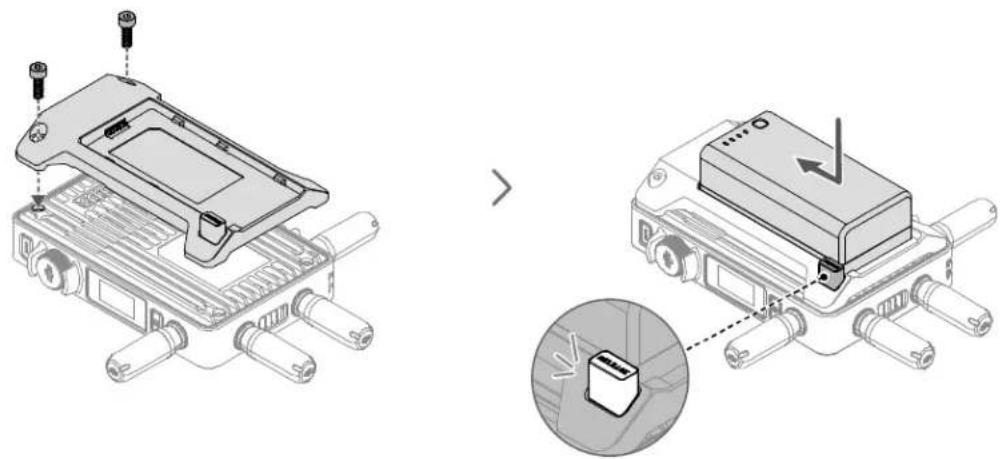

Montaje de la batería inteligente WB37

Antes del primer uso, active la batería WB37 cargándola con el centro de carga de baterías WB37 (USB-C). Consulte la guía de usuario del centro de carga de baterías WB37 (USB-C) para obtener más información.

1. Monte el adaptador de baterías WB37 (TX) en la parte posterior del transmisor de vídeo y apriete los dos tornillos M4×12.
2. Inserte la batería WB37 en la ranura de la batería y presiónela hasta el fondo. Asegúrese de que el botón de liberación de la batería salte hacia fuera, lo que indica que la batería se ha encajado firmemente.

Asegúrese de usar la batería WB37 dentro de su rango de temperatura de funcionamiento. NO desmonte ni perfore la batería de ninguna manera. De lo contrario, la batería podría presentar fugas, incendiarse o explotar. Consulte las directrices de seguridad de la batería inteligente WB37 para obtener más información.

Mantenga pulsado el botón de liberación y presione la batería en la dirección contraria para retirarla.

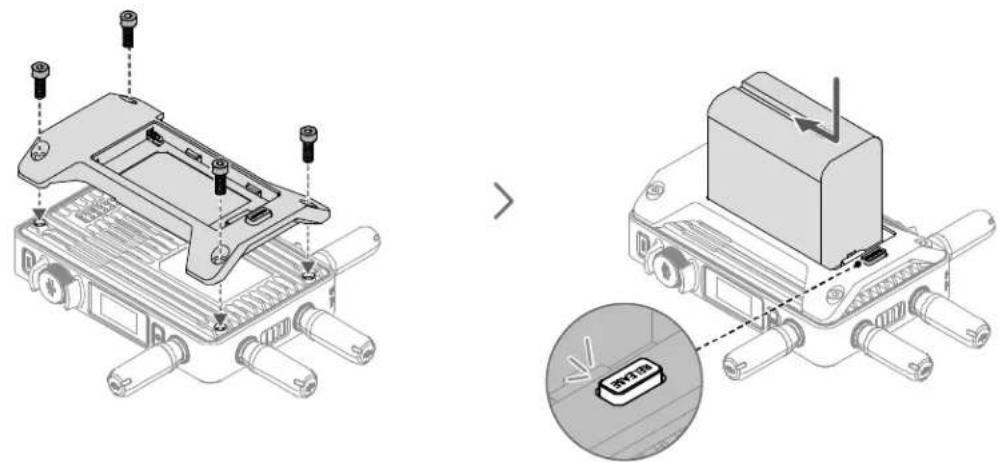

Montaje de la batería de serie NP-F

1. Monte el adaptador de baterías NP-F (TX) en la parte posterior del transmisor de vídeo y apriete los cuatro tornillos M4×12.
2. Inserte la batería de serie NP-F en la ranura de la batería y presiónela hasta el fondo. Asegúrese de que el botón de liberación de la batería salte hacia fuera, lo que indica que la batería se ha encajado firmemente.

Mantenga pulsado el botón de liberación y presione la batería en la dirección contraria para retirarla.

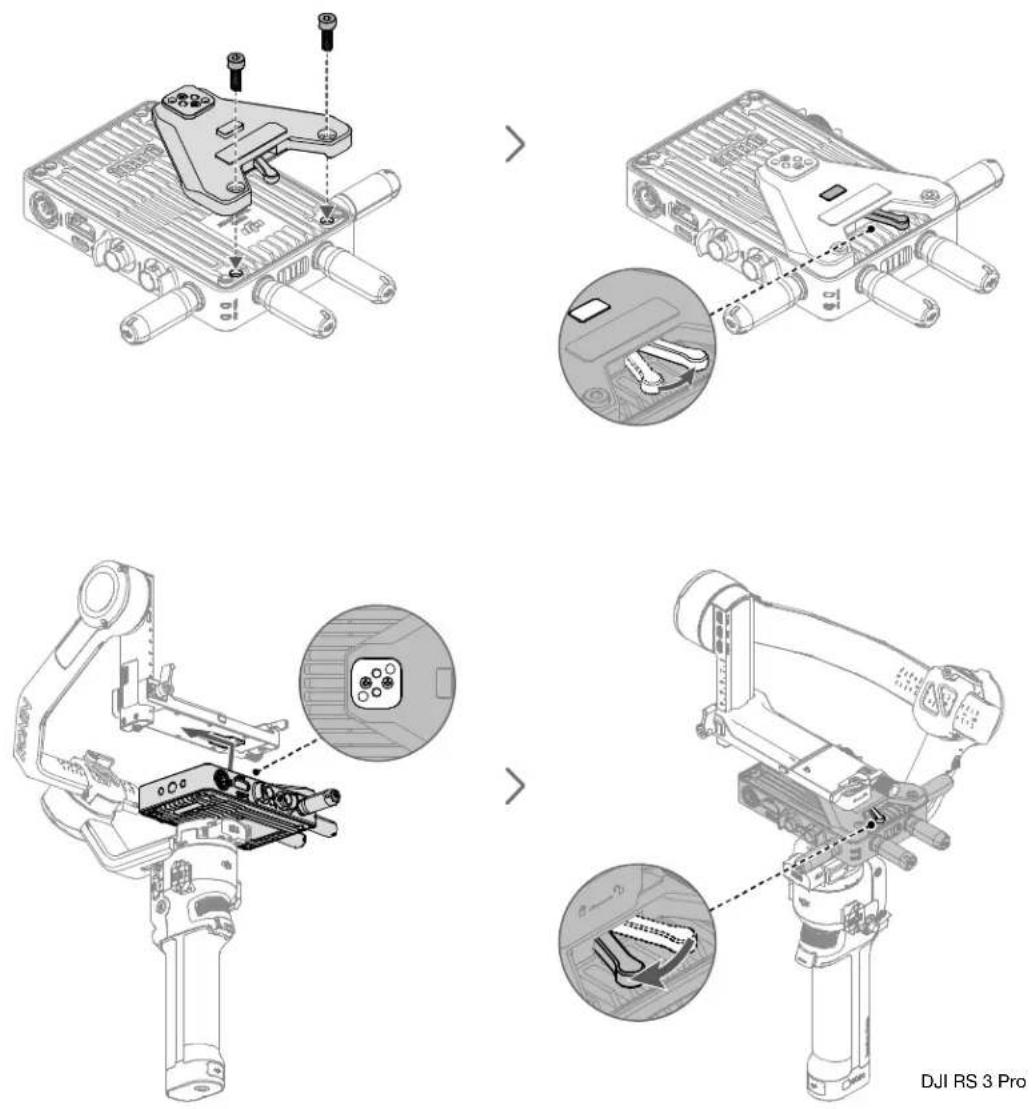

Instalación de la placa de montaje del estabilizador RS

DJI RS 3 Pro

La placa de montaje del estabilizador RS es necesaria cuando el transmisor de vídeo se usa junto con el estabilizador de la serie DJI RS u otros dispositivos compatibles con la zapata. En la siguiente descripción se usa el DJI RS 3 Pro como ejemplo.

1. Instale la placa de montaje del estabilizador en la parte delantera del transmisor de vídeo y apriete los dos tornillos M4×12.
2. Mueva en sentido antihorario la palanca que hay en la placa de montaje del estabilizador, para bajar el marcador de posición.
3. Acople la zapata de la placa de montaje del estabilizador al DJI RS 3 Pro.
4. Mueva en sentido horario la palanca que hay en la placa de montaje del estabilizador para bloquear el transmisor de vídeo.

Conexión

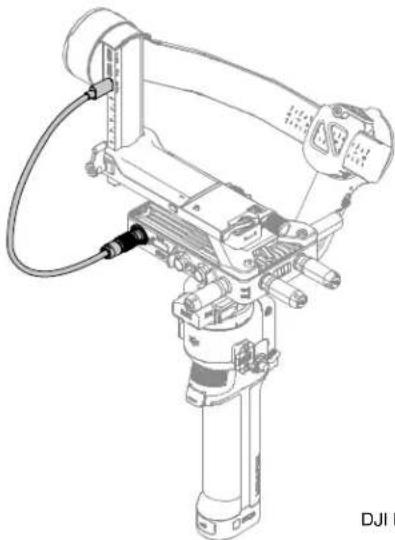

Cable de alimentación USB-C DJI Transmission

Conecte el puerto de transmisión de imagen/telémetro LiDAR (USB-C) del DJI RS 3 Pro al puerto DC-In del transmisor de vídeo, para que la fuente de alimentación provenga del DJI RS 3 Pro.

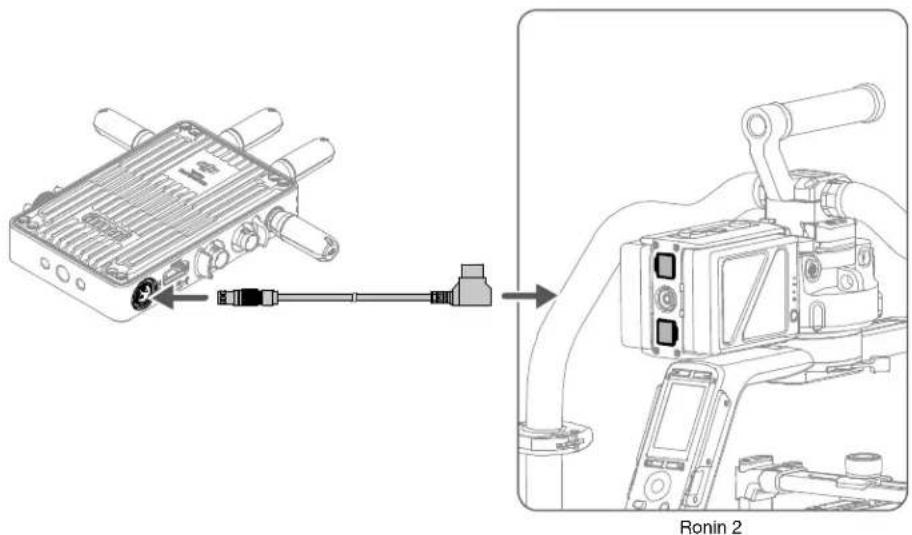

Cable de alimentación DC a P-Tap

Conecte el puerto P-Tap de 14.4 V del Ronin 2 al puerto DC-In del transmisor de vídeo, para que la fuente de alimentación provenga del Ronin 2.

Ronin 2

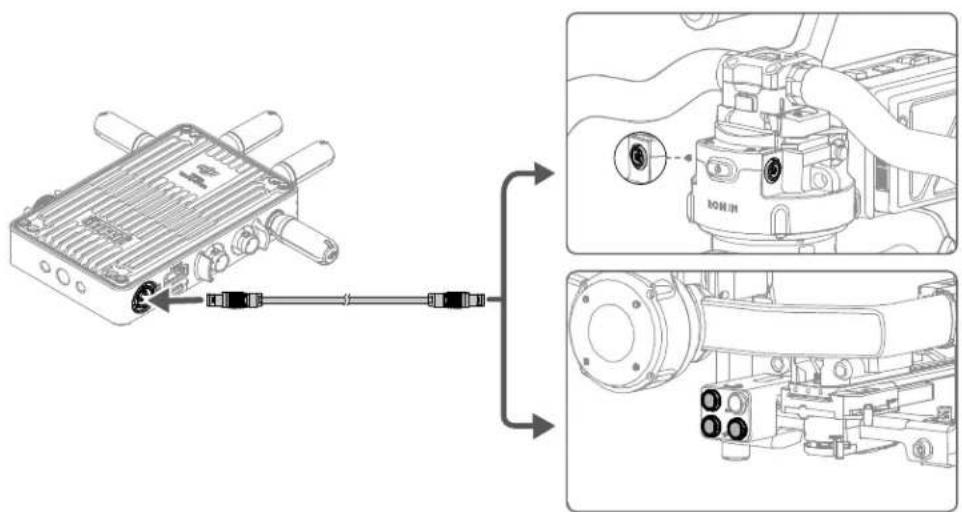

Cable de alimentación CC DJI

Conecte el puerto de alimentación de 14.4 V para accesorios del centro de alimentación o el puerto sobre el motor de giro del Ronin 2 al puerto DC-In del transmisor de vídeo, para que la fuente de alimentación provenga del Ronin 2.

Cuando se conecte al puerto sobre el motor de giro del Ronin 2, el modo Control del sistema de transmisión de video no estará disponible.

Se requiere la activación al usar el transmisor de vídeo por primera vez. Encienda el transmisor de vídeo y conéctelo al ordenador con un cable USB-C. Abra DJI Assistant 2 (serie Ronin), inicie sesión con una cuenta DJI, haga clic en el icono del dispositivo correspondiente y siga las instrucciones de la pantalla para activar el dispositivo.

El transmisor de vídeo debe conectarse al dispositivo receptor antes de usarse. El sistema de transmisión de vídeo del transmisor de vídeo ofrece el modo Control y el modo Emisión, que usan distintos métodos de vinculación. Consulte la siguiente sección para obtener instrucciones y descripciones de los indicadores de estado de vinculación.

Modo Control

1. Encienda el transmisor de vídeo. Mantenga pulsado el dial de menú del transmisor de vídeo hasta que el indicador de estado de vinculación parpadee en rojo y verde alternativamente, lo que indica que el dispositivo está listo para vincularse.
2. Encienda el monitor remoto. Pulse para acceder al menú del sistema y, a continuación, Configuración de conexión. Seleccione el modo Control, configure el monitor como Monitor de control A o Monitor de control B, y pulse Vincular al monitor de control A/B para acceder al estado de vinculación.
3. Cuando finalice la vinculación, el indicador de estado de vinculación cambiará a verde fijo y el monitor remoto tendrá un estado conectado.

Modo Emisión

1. Encienda el transmisor de vídeo. Pulse el dial de menú en el transmisor de vídeo, gírelo para seleccionar Emisión en el menú, active el modo Emisión y seleccione el canal.
2. Encienda el monitor remoto. Pulse para acceder al menú del sistema y, a continuación, Config uració n de conexión. Se leccione el modo Emisión y el monito r bus cará automáticamente los dispositivos cercanos con el modo Emisión activado. Pulse un dispositivo para monitorizar y la vista en directo del dispositivo correspondiente se mostrará en el monitor remoto. Pulse el número de cámara en la parte derecha de la pantalla para actualizar la vista en directo o cambiar entre los dispositivos monitorizados.

Consulte la sección Configuración del modo Emisión para obtener más información sobre el uso.

Indicador de estado de vinculación

Indicador de estado de vinculación	Descripción
Rojo fijo Dispositivo encendido, no conectado.
Parpadea en rojo y verde alternativamente	Vinculando.
Verde fijo Vinculado correctamente en modo Control. La transmisión inalámbrica de vídeo es normal. Modo Emisión activado.
Parpadea en rojo Error de funcionamiento del dispositivo. Contacte con Asistencia técnica de DJI.

Operaciones en la pantalla de visualización

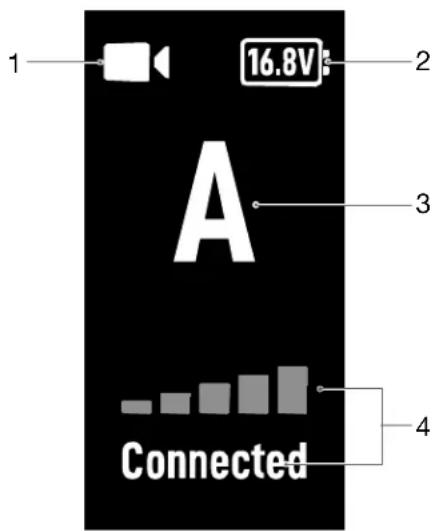

Pantalla de inicio

1. Estado de entrada de la señal de vídeo

/: indica si hay entrada de señal de fuente de vídeo o no.

1. Voltaje de carga

: muestra el voltaje de la batería o la entrada de alimentación DC-In.

1. Número de dispositivo

A : muestra el número de dispositivo del transmisor de vídeo. Los usuarios pueden configurar el número en el menú como una letra, de la A a la P.

1. Calidad de la señal de transmisión de vídeo y estado de la conexión

: cuando el modo Emisión está desactivado, muestra el estado de conexión entre el receptor y el transmisor, y la calidad de la señal. Hay cuatro estados, que incluyen conectado (verde), señal débil (naranja), fuerte interferencia (rojo) y desconectado (gris).

1. Código y canal de emisión

1E3M : muestra el identificador único universal del dispositivo cuando el modo Emisión está activado para el transmisor de vídeo.

CH1 : cuando el modo de canal está configurado en manual, muestra el canal usado. Presione el dial de menú dos veces para un ajuste rápido del canal.

AUTO : cuando el modo de canal está configurado en automático, aparecerá este icono. Los usuarios no pueden ajustar el canal manualmente. Cuando el transmisor de vídeo está vinculado al monitor remoto en el modo Control y el modo Emisión está activado, el modo de canal se puede configurar en automático en el monitor remoto si se selecciona el modo Control como modo prioritario.

Menú

En la pantalla de inicio, presione el dial de menú en el transmisor de vídeo para acceder al menú. Los usuarios pueden configurar el número de dispositivo, activar el modo Emisión, seleccionar la calidad de imagen de emisión, seleccionar el idioma y ver el estado del canal de emisión de vídeo y la información del dispositivo. Gire o presione el dial para seleccionar o confirmar ajustes en el menú. Pulse el botón de retroceso para regresar a la pantalla anterior.

Configuración del modo Emisión

Calidad de imagen de emisión

Cuando el modo Emisión está activado, la configuración de la calidad de emisión aparecerá en el menú. Seleccione entre HD y Fluida. Estos dos tipos de calidad de imagen corresponden a 40 MHz (HD) y 20 MHz (Fluida) para la configuración de ancho de banda de transmisión en el monitor remoto. Cuando la calidad de imagen se establece en Fluida, hay más canales disponibles que en HD.

Prioridad de modo

Cuando el transmisor de vídeo está vinculado al monitor remoto en el modo Control y el modo Emisión está activado, los usuarios pueden seleccionar el modo prioritario en la configuración del canal de transmisión de vídeo en el monitor remoto para garantizar la calidad de la señal de transmisión para dispositivos específicos.

Modo Emisión prioritario

Cuando el modo Emisión es el modo prioritario, se dará prioridad a la calidad de la señal de transmisión de los dispositivos en modo Emisión. Los usuarios pueden seleccionar el canal manualmente en el monitor remoto y luego seleccionar el canal de emisión y la calidad de imagen en el transmisor de vídeo.

Modo Control prioritario

Cuando el modo Control es el modo prioritario, se dará prioridad a la calidad de la señal de transmisión de los dispositivos en modo Control. Los usuarios pueden seleccionar el modo de canal en el monitor remoto y luego seleccionar el canal de emisión y la calidad de imagen en el transmisor de vídeo. En este modo, los dispositivos en modo Emisión cercanos al monitor remoto pueden tener una señal de transmisión débil.

Actualización del firmware

Actualice el transmisor de vídeo con el software DJI Assistant 2 (serie Ronin).

1. Encienda el dispositivo y conéctelo a un ordenador con un cable USB-C.
2. Abra DJI Assistant 2 (serie Ronin) e inicie sesión con una cuenta DJI.
3. Seleccione el dispositivo y haga clic en Actualización del firmware, en la parte izquierda de la pantalla.
4. Seleccione la versión del firmware.
5. La actualización del firmware se descargará y se instalará automáticamente.
6. El dispositivo se reiniciará automáticamente cuando finalice la actualización del firmware.

Especificaciones

Peso Aprox. 350 g (solo el transmisor, sin antenas)
Dimensiones 127 × 97 × 26 mm (sin antenas)
Frecuencia de funcionamiento1	2.4000-2.4835 GHz, 5.150-5.250 GHz, 5.250-5.350 GHz, 5.470-5.725 GHz, 5.725-5.850 GHz
Potencia del transmisor (PIRE)	2.4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)5.8 GHz: <33 dBm (FCC/SRRC), <14 dBm (CE)5.1 GHz: <23 dBm (FCC/SRRC/CE/MIC)5.2 GHz: <30 dBm (FCC), <23 dBm (SRRC/CE/MIC)5.5 GHz: <30 dBm (FCC), <23 dBm (CE/MIC)
Consumo eléctrico 11 W
Voltaje de carga	Puerto de entrada de alimentación externa: 6-18 VPuerto DC-In: 6-18 V
Voltaje de salida Puerto de salida de potencia: 6-18 V
Tiempo de funcionamiento2	3 horas y 40 minutos
Formato de vídeo de entrada	3G SDI: YCbCr 4:2:2 10 bitsHDMI: RGB 4:4:41080p23.98/24/25/29.97/30/50/59.94/60;1080i50/59.94/60;720p50/59.94/60
Formato de vídeo de salida	3G SDI: YCbCr 4:2:2 10 bits1080p23.98/24/25/29.97/30/50/59.94/60;1080i50/59.94/60;720p50/59.94/60
Formato de audio de entrada HDMI integrado
Formato de audio de salida PCM
Sistema de transmisión de vídeo O3 Pro
Tasa máx. de bits 40 Mb/s
Latencia 68 ms (1080p a 60 fps), 100 ms (1080p a 24 fps)
Formato de codificación de vídeo H.264
Alcance de transmisión	6 km (FCC), 4 km (CE/SRRC/MIC)(sin obstáculos, libre de interferencias)
Ancho de banda de comunicación máx.	40 MHz
Temperatura de funcionamiento	De -10 a 45 °C (de 14 a 113 °F)

[1] Debido a normativas locales, las frecuencias 5.1/5.2/5.8 GHz están prohibidas en algunos países, y las frecuencias 5.1/5.2 GHz solo están permitidas para uso en interiores en algunos países. No se usa 5.600-5.650 GHz.

[2] Probado a una temperatura ambiente de 25 °C (77 °F), con alimentación suministrada a través de una batería inteligente WB37 a plena carga y usado con el monitor remoto de alto brillo DJI.
