MANUAL DE USUARIO SB60BTS THOMSON

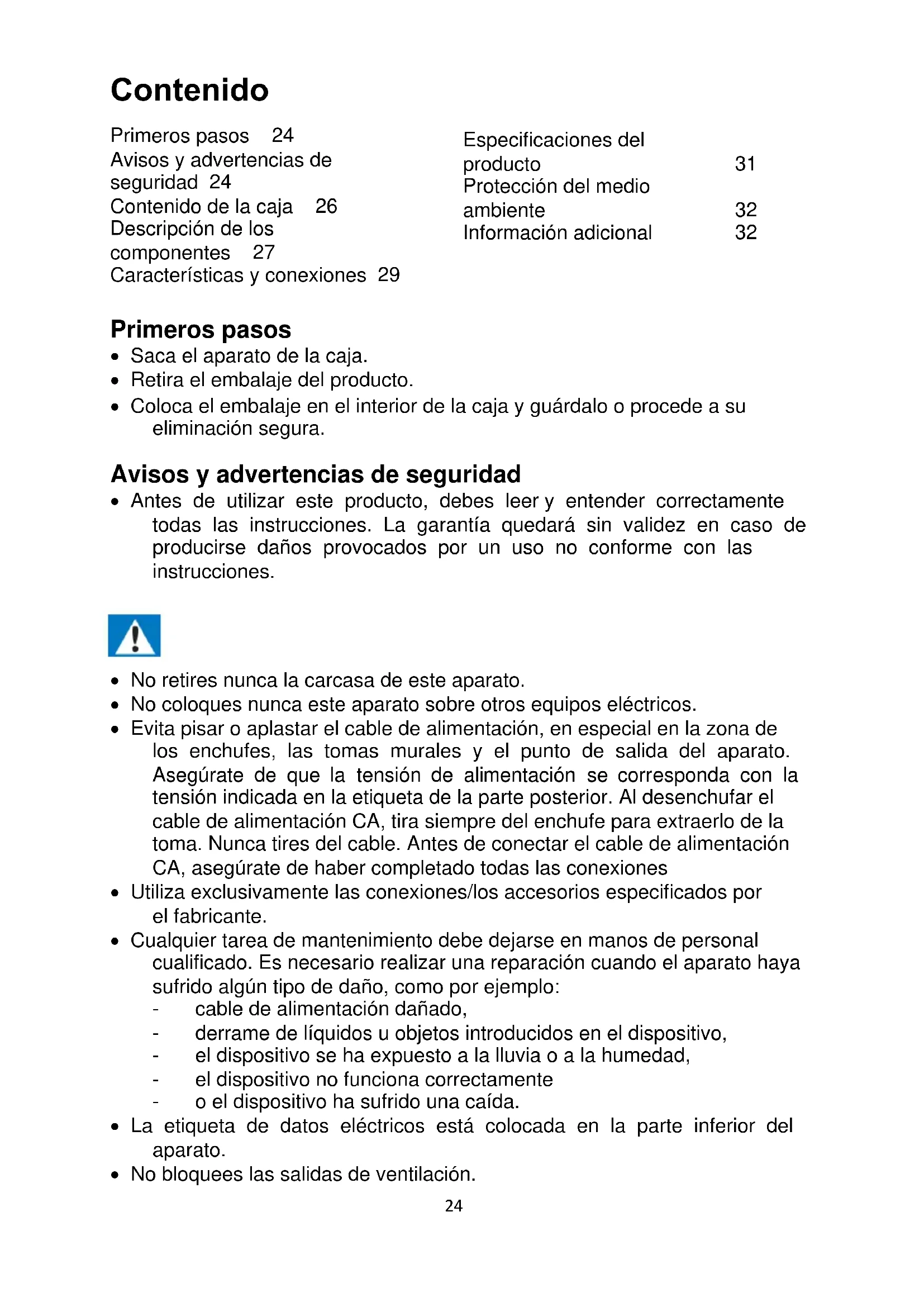

Contenido Primeros pasos 24 Avisos y advertencias de seguridad 24 Contenido de la caja 26 Descripción de los componentes 27 Características y conexiones 29 Primeros pasos

• Saca el aparato de la caja.

• Retira el embalaje del producto.

• Coloca el embalaje en el interior de la caja y guárdalo o procede a su eliminación segura. Avisos y advertencias de seguridad

• Antes de utilizar este producto, debes leer y entender correctamente todas las instrucciones. La garantía quedará sin validez en caso de producirse daños provocados por un uso no conforme con las instrucciones.

• No coloques nunca este aparato sobre otros equipos eléctricos.

• Evita pisar o aplastar el cable de alimentación, en especial en la zona de los enchufes, las tomas murales y el punto de salida del aparato. Asegúrate de que la tensión de alimentación se corresponda con la tensión indicada en la etiqueta de la parte posterior. Al desenchufar el cable de alimentación CA, tira siempre del enchufe para extraerlo de la toma. Nunca tires del cable. Antes de conectar el cable de alimentación CA, asegúrate de haber completado todas las conexiones

• Utiliza exclusivamente las conexiones/los accesorios especificados por el fabricante.

• Cualquier tarea de mantenimiento debe dejarse en manos de personal cualificado. Es necesario realizar una reparación cuando el aparato haya sufrido algún tipo de daño, como por ejemplo: - cable de alimentación dañado, - derrame de líquidos u objetos introducidos en el dispositivo, - el dispositivo se ha expuesto a la lluvia o a la humedad, - el dispositivo no funciona correctamente - o el dispositivo ha sufrido una caída.

• La etiqueta de datos eléctricos está colocada en la parte inferior del aparato.

• No bloquees las salidas de ventilación. Especificaciones del producto

Protección del medio ambiente

Información adicional

• Asegúrate de dejar espacio suficiente alrededor del aparato para garantizar una correcta ventilación.

• Este dispositivo debe utilizarse en climas templados, en un lugar alejado de la luz directa del sol, de llamas desnudas, de fuentes de calor, de aparatos de climatización, cocinas u otros aparatos (incluso amplificadores) que generen calor. No instales el aparato cerca de fuentes de calor.

• Las pilas (pack de pilas o pilas instaladas) no deben exponerse a una fuente de calor excesiva como el sol, el fuego o similares.

• Desenchufa el aparato antes de la limpieza. No lubriques ninguna parte de este aparato. Limpia el aparato con un paño suave. No utilices materiales abrasivos ni detergentes agresivos.

• Asegúrate de poder acceder con facilidad al cable, al enchufe o al adaptador para desconectar el aparato de la red eléctrica en caso de necesidad.

• No utilices este aparato cerca del agua. No debe entrar en contacto con goteos ni salpicaduras. No utilices este aparato en lugares húmedos o con presencia de agua.

• Desenchufa el aparato durante tormentas con aparato eléctrico o cuando no se vaya a utilizar durante un tiempo prolongado.

• Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, siempre y cuando cuenten con la supervisión adecuada o reciban instrucciones precisas respecto al uso del aparato de una forma segura y comprendan los riesgos asociados. No permitas que los niños jueguen con el aparato. Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.

• El aparato deberá conectarse a una toma de seguridad de tensión muy baja correspondiente con el marcado indicado en la propio aparato.

• Retira las pilas del aparato antes de proceder a su eliminación. El aparato debe desconectarse de la red eléctrica antes de retirar las pilas.

El símbolo de un rayo en el interior de un triángulo equilátero advierte al usuario de la presencia en el interior del producto de tensiones eléctricas peligrosas no aisladas y lo suficientemente potentes como para representar un riesgo de electrocución.26 Coloca el aparato en la posición deseada y desenrolla el cable de alimentación. Inserta el cable en la toma de alimentación y enciende, si procede.

Ten en cuenta la siguiente información: Usa únicamente las fuentes de alimentación que se indican a continuación: Adaptador 12 V / 2,5 A AC

Contenido de la caja Comprueba e identifica el contenido del embalaje: Barra de sonido Subwoofer (altavoz de graves) Adaptador AC Cable aux. de 3,5 mm Cable óptico Mando a distancia

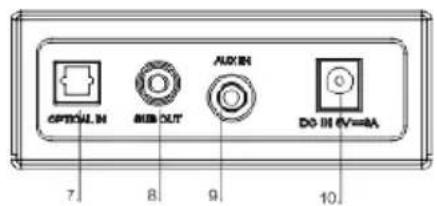

El signo de exclamación en el interior de un triángulo indica la presencia de instrucciones de funcionamiento y mantenimiento (reparaciones) importantes en la documentación que acompaña al aparato.27 Descripción de los componentes

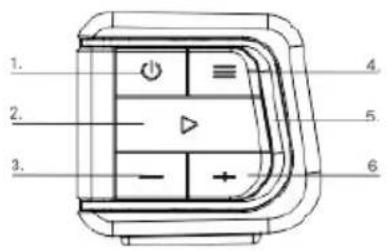

1. Pulsar de manera prolongada el botón de encendido/apagado

Pulsar para seleccionar el Modo (Bluetooth / Entrada óptica / Entrada auxiliar)

2. Reproducción/Pausa

Pulsar de manera prolongada durante 3 segundos para desconectar el dispositivo Bluetooth

Pulsar de manera prolongada el botón Volumen -

4. Modo EQ (Ecualizador): MÚSICA/PELÍCULA/JUEGO/FLAT

Pulsar de manera prolongada el botón Volumen +

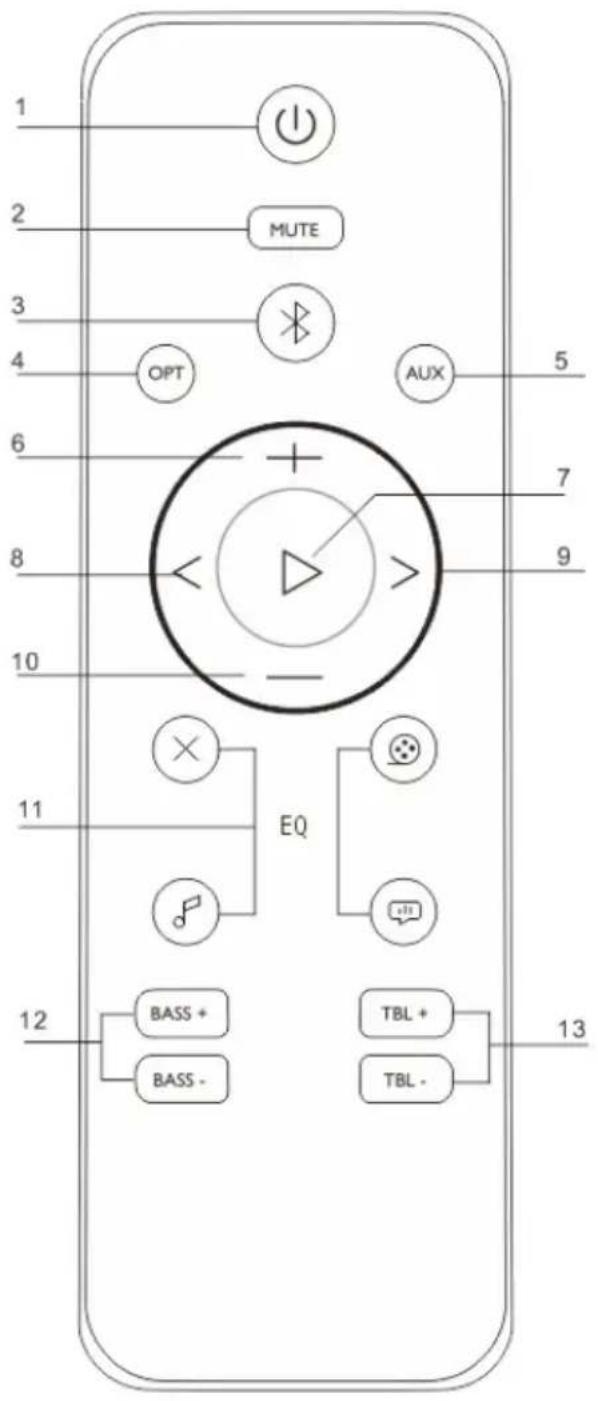

1. Encendido/Apagado

2. Silenciar el dispositivo

7. Reproducción/Pausa

11. Modo Ecualizador

Flat, película, música, voz

Encendido Coloca el aparato en la posición deseada y desenrolla el cable de alimentación. Inserta el adaptador AC en la toma de corriente y enciende, si corresponde. Espera automática Al reproducir un medio a partir de un dispositivo conectado, la barra de sonido pasa automáticamente al modo de espera si: - No se pulsa ningún botón durante 10 minutos - No hay ningún audio a partir de un dispositivo conectado durante 10 minutos.29 Características y conexiones Uso de la entrada óptica Necesitarás: una fuente de audio con una salida óptica y un cable óptico de audio digital (incluido) Conectar el cable óptico de audio digital a la salida óptica de la fuente de audio y a la entrada óptica de la barra de sonido.

1. Pulsa de manera prolongada el botón de la unidad o el botón

del mando a distancia para encender la unidad.

2. Pulsa el botón reiteradamente en la unidad o pulsa el botón

OPT del mando para pasar al modo Óptico. Se enciende el led blanco.

3. En ese momento, se reproducirá a través de los altavoces el sonido

a partir de la fuente de audio conectada. Usar la entrada auxiliar RCA (cable RCA de 3,5 mm incluido)

1. Conectar un cable de entrada de audio de 3,5 mm (no incluido) a la

entrada de audio de 3,5 mm de la barra de sonido y una fuente de audio.

2. Pulsa de manera prolongada el botón de la unidad o el botón

del mando a distancia para encender la unidad.

3. Pulsa el botón reiteradamente en la unidad o pulsa el botón

AUX del mando para pasar al modo Auxiliar. Se enciende el led verde.

4. Usa los controles nativos en el dispositivo de audio conectado para

empezar a reproducir la música a través de la barra de sonido conectada. Uso del Bluetooth Observación: la distancia máxima de conexión es de 10 metros aproximadamente. Acerca el altavoz Bluetooth todo lo posible a este dispositivo para evitar perturbaciones en la conexión.30 Asegúrate de que el móvil disponga de conexión Bluetooth. Algunos pasos específicos de emparejamiento pueden variar de un móvil a otro. Consulta el manual de instrucciones del móvil para obtener más información. En general, estos son los pasos básicos para emparejar dispositivos:

1. Al hacer esto, mantén la SB60BTS y el móvil Bluetooth a una

distancia inferior a 1 metro.

2. Pulsa de manera prolongada el botón de la unidad o el botón

del mando a distancia para encender la unidad.

3. Pulsa el botón reiteradamente en la unidad o pulsa el botón

del mando para pasar al modo BT. Se enciende el led azul.

4. Activa la función Bluetooth del móvil y busca los dispositivos

Bluetooth. Cuando hayas terminado la búsqueda, selecciona «SB60BTS» a partir de la lista de dispositivos Bluetooth.

5. De acuerdo con la indicación, entra la contraseña o PIN N°: «0000» y

pulsa «Sí» o «Confirmar».

6. Tras lograr el emparejamiento, selecciona «SB60BTS» a partir de la

lista de dispositivos Bluetooth y, luego, pulsa «Conectar».

7. Pulsa II para reproducir/pausar la música.

8. Pulsa «+» de manera prolongada para subir el volumen.

9. Pulsa «-» de manera prolongada para bajar el volumen.

10. Pulsa «+» para volver a la canción anterior.

11. Pulsa «-» para pasar a la canción siguiente.

Uso de la función EQ (Ecualizador) Pulsa el botón EQ para pasar del modo Ecualizador al modo de Música, película y juego.

• Música: apto para escuchar música

• Película: apto para ver películas

• Juego: apto para jugar videojuegos Pulsa «X» en el mando a distancia para cancelar el modo EQ.31 Especificaciones del aparato

Especificaciones del adaptador

• Marca comercial o nombre del fabricante del adaptador: Powereric

• Número de modelo de adaptador: AD0301-1202500GB

• Frecuencia y tensión de entrada: 90-240 V, 50/60 Hz

• Eficacia a carga baja (10 %): 93,6%

• Consumo de energía sin carga: ≤0,1" W

En un entorno con descargas electrostáticas, el dispositivo podrá desconectarse. Requiere que el usuario recargue la batería y el restablecimiento del dispositivo mediante el encendido del dispositivo a fin de seleccionar de nuevo el modo y la hora correspondientes.

Tipo Especificaciones Tipo Especificaciones Altavoz Barra de sonido: 2,5"

Subwoofer: 4" 15 W Altavoz Impedancia Barra de sonido: 3Ω Subwoofer: 3Ω Potencia máxima 90" W

Potencia RMS 2 × 7,5 W + 15W Versión Bluetooth 5,0 Consumo de energía 0,8" W Frecuencia Bluetooth 2,40-2,80 GHz Entrada de alimentación DC 12,0V /2,5A Distancia de transmisión 10 m Relación señal/ruido ≥55 dB PIRE PIRE -0.92dBm Frecuencia de altavoz 30 Hz--20 kHz Nombre emparejamiento Bluetooth SB60BTS Dimensiones 200×200×80 mm Peso 4,6 kg32 Protección del medio ambiente El producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden reciclarse y reutilizarse. Hay que tener en cuenta los aspectos medioambientales de la eliminación de las pilas y las baterías. Cuando en un producto se indica el símbolo del contenedor tachado, significa que dicho producto se rige por la directiva europea 2002/96/EC. Consulta a las autoridades pertinentes para informarte acerca del sistema local de recogida selectiva de basuras para productos eléctricos y electrónicos. Cumple la normativa local y no elimines los productos antiguos junto a los residuos domésticos. La correcta eliminación de los productos antiguos evita posibles consecuencias negativas para el medio ambiente y la salud humana. Información adicional

• Si hay una llamada entrante mientras la SB60BTS permanece conectada al teléfono móvil para reproducir música, esta se pausará al responder a la llamada y se reanudará una vez finalices esta última. (En ocasiones, la música permanecerá pausada al final de la llamada; dependerá del modelo de móvil.)

• El símbolo, el término y el logotipo Bluetooth® son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y su utilización por parte de Bigben Interactive está sujeta a licencia. Todas las demás marcas registradas o comerciales pertenecen a sus propietarios respectivos.

• Podrás encontrar la información correspondiente en la placa situada en la parte posterior del aparato.

• THOMSON es una marca comercial de TECHNICOLOR SA o sus filiales y se utiliza bajo licencia por Bigben Interactive.

DECLARACIÓN DE CONFORMIDAD

El abajo firmante, Bigben Interactive, declara que el equipo de radio de SB60BTS cumple la directiva 2014/53/EU. El texto íntegro se puede encontrar en https://www.bigbeninteractive.es/asistencia-tecnica/33 Fabricado en China Fabricado por BIGBEN INTERACTIVE 396, Rue de la Voyette
