MODE D'EMPLOI SB60BTS THOMSON

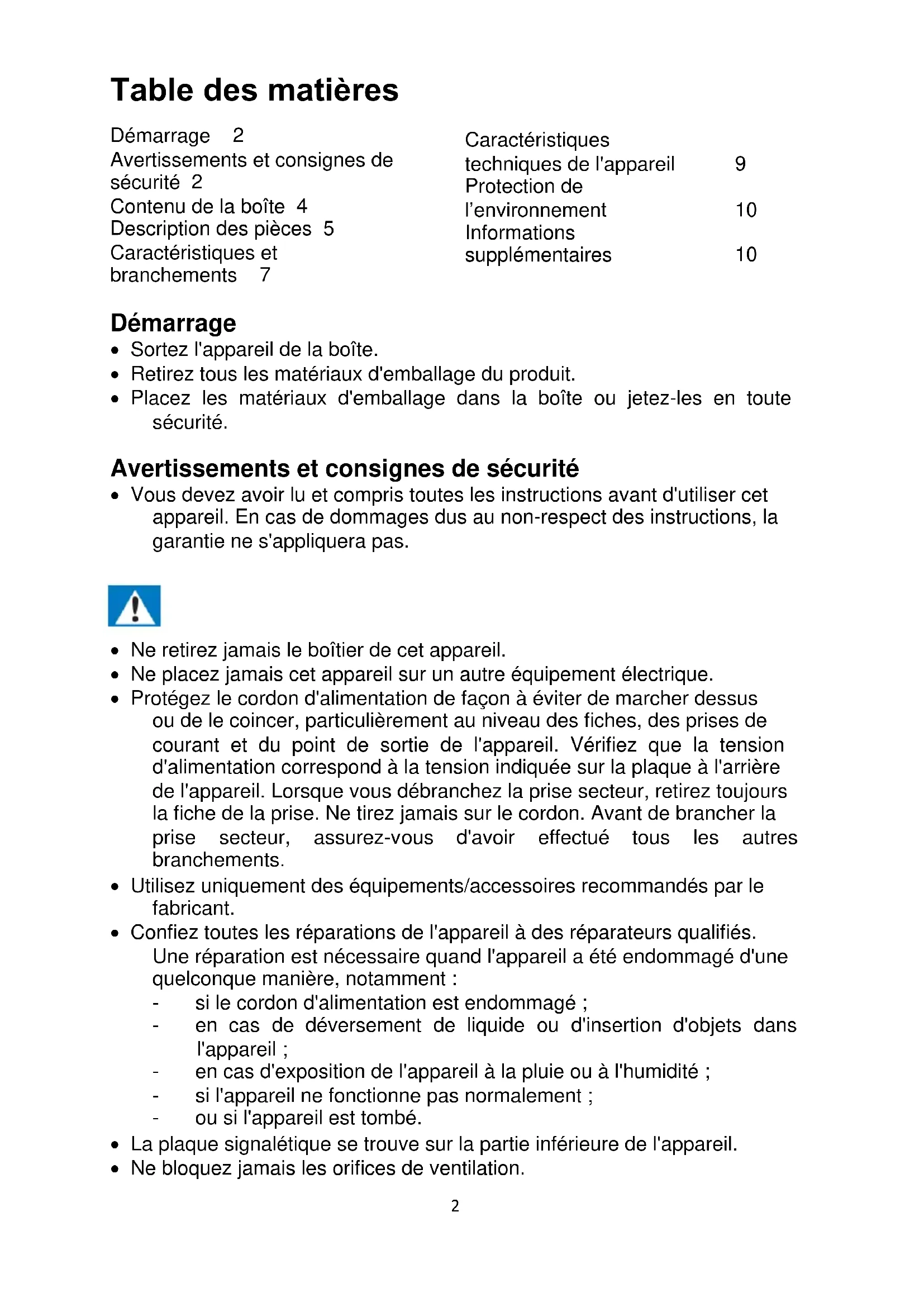

Table des matières Démarrage 2 Avertissements et consignes de sécurité 2 Contenu de la boîte 4 Description des pièces 5 Caractéristiques et branchements 7 Démarrage

• Sortez l'appareil de la boîte.

• Retirez tous les matériaux d'emballage du produit.

• Placez les matériaux d'emballage dans la boîte ou jetez-les en toute sécurité. Avertissements et consignes de sécurité

• Vous devez avoir lu et compris toutes les instructions avant d'utiliser cet appareil. En cas de dommages dus au non-respect des instructions, la garantie ne s'appliquera pas.

• Ne retirez jamais le boîtier de cet appareil.

• Ne placez jamais cet appareil sur un autre équipement électrique.

• Protégez le cordon d'alimentation de façon à éviter de marcher dessus ou de le coincer, particulièrement au niveau des fiches, des prises de courant et du point de sortie de l'appareil. Vérifiez que la tension d'alimentation correspond à la tension indiquée sur la plaque à l'arrière de l'appareil. Lorsque vous débranchez la prise secteur, retirez toujours la fiche de la prise. Ne tirez jamais sur le cordon. Avant de brancher la prise secteur, assurez-vous d'avoir effectué tous les autres branchements.

• Utilisez uniquement des équipements/accessoires recommandés par le fabricant.

• Confiez toutes les réparations de l'appareil à des réparateurs qualifiés. Une réparation est nécessaire quand l'appareil a été endommagé d'une quelconque manière, notamment : - si le cordon d'alimentation est endommagé ; - en cas de déversement de liquide ou d'insertion d'objets dans l'appareil ; - en cas d'exposition de l'appareil à la pluie ou à l'humidité ; - si l'appareil ne fonctionne pas normalement ; - ou si l'appareil est tombé.

• La plaque signalétique se trouve sur la partie inférieure de l'appareil.

• Ne bloquez jamais les orifices de ventilation. Caractéristiques techniques de l'appareil

Protection de l’environnement

Informations supplémentaires

• Assurez-vous de disposer d'un espace suffisant autour de l'appareil pour assurer la ventilation.

• Cet appareil doit être utilisé dans un climat tempéré, à l'abri de la lumière directe du soleil, des flammes nues ou de la chaleur, des appareils de chauffage, des cuisinières ou de tout autre appareil (y compris des amplificateurs) qui génère de la chaleur. Ne l'installez pas à proximité de sources de chaleur.

• Les batteries (bloc-batterie ou piles installées) ne doivent pas être exposées à une chaleur excessive, comme les rayons du soleil, un incendie, etc.

• Débranchez l'appareil avant de le nettoyer. Ne lubrifiez aucune partie de cet appareil. Nettoyez-le avec un chiffon doux. N'utilisez pas de produits abrasifs ni de nettoyants agressifs.

• Assurez-vous de toujours pouvoir accéder facilement au cordon d'alimentation, à la fiche ou à l'adaptateur, afin de pouvoir débrancher cet appareil de la prise secteur si nécessaire.

• N'utilisez pas cet appareil à proximité d'un point d'eau. Il ne doit pas entrer en contact avec des gouttes ni des éclaboussures. N'utilisez pas cet appareil dans un environnement humide ou mouillé.

• Débranchez cet appareil en cas d'orage ou si vous n'allez pas l'utiliser pendant une longue période.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'ils soient surveillés ou aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

• Cet appareil doit être alimenté uniquement en très basse tension de sécurité correspondant au marquage figurant sur l'appareil.

• La batterie doit être retirée de l'appareil avant de le mettre au rebut. L'appareil doit être débranché de l'alimentation lorsque vous retirez la batterie.

Le symbole de l'éclair dans un triangle équilatéral avertit les utilisateurs de la présence, à l'intérieur de l'appareil, de tensions électriques dangereuses non isolées suffisamment puissantes pour présenter un risque d'électrocution.4 Placez l'appareil à l'endroit souhaité et déroulez le câble d'alimentation. Insérez le câble dans la prise d'alimentation et allumez cette dernière si nécessaire.

Veuillez tenir compte des informations suivantes : utilisez uniquement l'alimentation électrique indiquée ci-dessous : 12 V/2,5 A, adaptateur secteur.

Contenu de la boîte Vérifiez et identifiez le contenu de votre boîte : Barre de son Caisson de basse Adaptateur secteur Câble auxiliaire de 3,5 mm Câble optique Télécommande

Le point d'exclamation dans un triangle indique la présence de consignes importantes relatives au fonctionnement et à l'entretien (réparation) dans la documentation accompagnant l'appareil.5

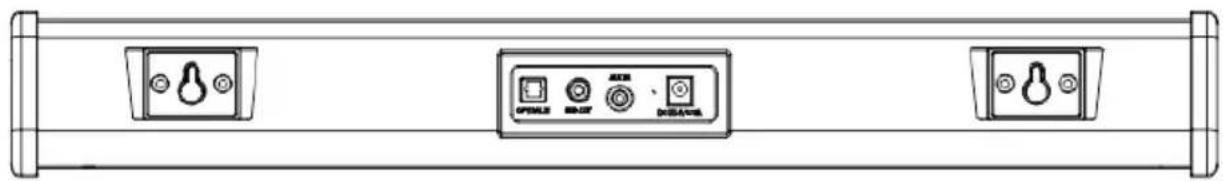

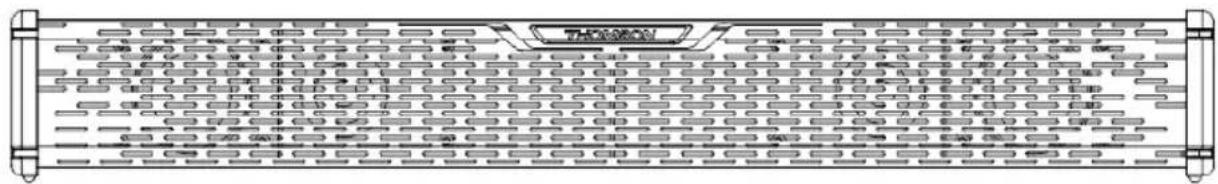

Description des pièces

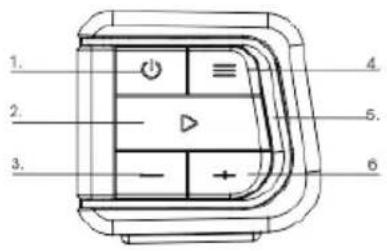

1. Appuyez longuement sur ce bouton pour allumer/éteindre l'appareil

Appuyez également sur ce bouton pour sélectionner le mode (Bluetooth/entrée optique/entrée auxiliaire)

Appuyez longuement (3 secondes) sur ce bouton pour déconnecter le périphérique Bluetooth

Appuyez longuement sur ce bouton pour diminuer le volume

4. Mode égaliseur : MUSIQUE / FILM / JEU / STANDARD

Appuyez longuement sur ce bouton pour augmenter le volume

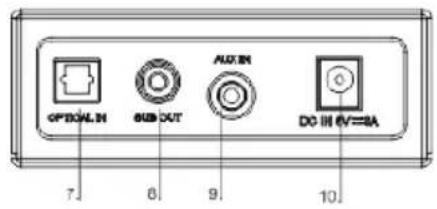

8. Entrée auxiliaire

9. Connecteur du caisson de basse

10. Prise d'entrée d'alimentation CC (CC 12,0 V/2,5 A)6

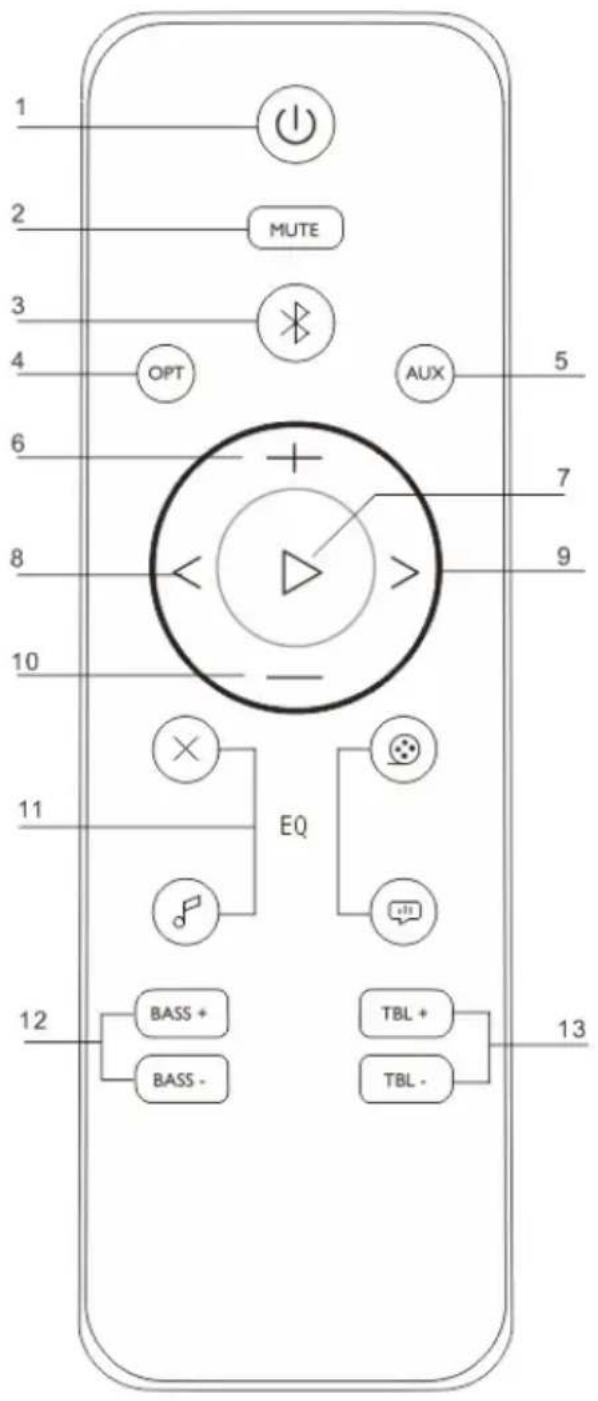

1. Bouton d'alimentation

2. Bouton de sourdine

6. Augmentation du volume

10. Diminution du volume

Standard - film - musique - jeu

aigus Alimentation Placez l'appareil à l'endroit souhaité et déroulez le câble d'alimentation. Insérez l'adaptateur secteur dans la prise d'alimentation et allumez cette dernière si nécessaire. Veille automatique Lorsque vous lisez des supports audio depuis un périphérique connecté, la barre de son passera automatiquement en veille si : - vous n'appuyez sur aucun bouton pendant 10 minutes ; - le périphérique connecté n'a transmis aucune donnée audio depuis 10 minutes.7 Caractéristiques et branchements Utilisation de l'entrée optique Matériel nécessaire : une source audio avec une sortie audio optique et un câble audio optique numérique (fourni) Connectez le câble audio optique numérique à la sortie optique de la source audio et à l'entrée optique de la barre de son.

1. Appuyez longuement sur le bouton de l'appareil ou appuyez sur

le bouton de la télécommande pour allumer l'appareil.

2. Appuyez à plusieurs reprises sur le bouton de l'appareil ou

appuyez sur le bouton « OPT » de la télécommande pour passer en mode optique. Le témoin LED blanc s'allumera.

3. Les données audio de la source audio connectée seront désormais

jouées sur les enceintes. Utilisation de l'entrée auxiliaire RCA (câble RCA de 3,5 mm fourni)

1. Connectez un câble d'entrée audio de 3,5 mm (non fourni) à l'entrée

audio de 3,5 mm de la barre de son et à une source audio.

2. Appuyez longuement sur le bouton de l'appareil ou appuyez sur

le bouton de la télécommande pour allumer l'appareil.

3. Appuyez à plusieurs reprises sur le bouton de l'appareil ou

appuyez sur le bouton « AUX » de la télécommande pour passer en mode auxiliaire. Le témoin LED vert s'allumera.

4. Utilisez les commandes natives du périphérique audio connecté pour

commencer à jouer de la musique au moyen de la barre de son connectée. Utilisation du Bluetooth Remarque : la distance de connexion maximale est d'environ 10 mètres. Placez votre enceinte Bluetooth aussi près que possible de l'appareil pour éviter que la connexion ne soit perturbée.8 Assurez-vous que votre téléphone portable est compatible avec le Bluetooth. Certaines étapes de l'appariement peuvent varier selon les téléphones portables. Veuillez consulter le mode d'emploi de votre téléphone pour obtenir davantage d'informations. Les étapes principales de l'appariement sont les suivantes :

1. Conservez la barre de son SB60BTS et le téléphone portable

Bluetooth à une distance maximale d'1 mètre pendant l'appariement.

2. Appuyez longuement sur le bouton de l'appareil ou appuyez sur

le bouton de la télécommande pour allumer l'appareil.

3. Appuyez à plusieurs reprises sur le bouton de l'appareil ou

appuyez sur le bouton de la télécommande pour passer en mode BT. Le témoin LED bleu s'allumera.

4. Activez la fonction Bluetooth de votre téléphone et cherchez les

appareils Bluetooth. Une fois la recherche terminée, sélectionnez « SB60BTS » dans la liste des appareils Bluetooth.

5. Selon les indications affichées, entrez le mot de passe ou le code

PIN : « 0000 » et appuyez sur « Oui » ou « Confirmer ».

6. Une fois l'appariement effectué avec succès, sélectionnez

« SB60BTS » dans la liste des appareils Bluetooth et appuyez sur « Connecter ».

7. Appuyez sur II pour jouer/mettre en pause la musique.

8. Appuyez longuement sur « + » pour augmenter le volume.

9. Appuyez longuement sur « - » pour diminuer le volume.

10. Appuyez sur « + » pour revenir à la chanson précédente.

11. Appuyez sur « - » pour passer à la chanson suivante.

Utilisation de la fonction d'égaliseur Appuyez sur le bouton « EQ » pour que l'égaliseur passe en mode musique, film ou jeu.

• Musique : convient le mieux pour écouter de la musique

• Film : convient le mieux pour regarder des films

• Jeu : convient le mieux pour jouer à des jeux Appuyez sur « X » sur la télécommande pour annuler le mode EQ (égaliseur).9 Caractéristiques techniques de l'appareil Caractéristiques techniques de l'adaptateur

• Nom du fabricant ou marque de l'adaptateur : Powereric

• Numéro de modèle de l'adaptateur : AD0301-1202500GB

• Tension et fréquence d'entrée : 90 - 240 V, 50/60 Hz

• Tension de sortie, courant, puissance électrique : 12,0 V, 2,5 A, 30 W

• Rendement moyen en mode actif : 86,95 %

• Rendement à faible charge (10 %) : 93,6 %

• Consommation électrique sans charge : ≤ 0,1 W Dans un environnement avec des décharges électrostatiques, l'appareil risque de s'éteindre. Type Caractéristiques techniques Type Caractéristiques techniques Enceinte Barre de son : 6,35 cm, 5 W Caisson de basse : 10,16 cm, 15 W Impédance de l'enceinte Barre de son : 3 Ω Caisson de basse : 3 Ω Puissance de crête 90 W

Puissance RMS 2 x 7,5 W + 15 W Version du Bluetooth

Consommation d'énergie 0,8 W Fréquence du Bluetooth 2,40 - 2,80 GHz Puissance d'entrée CC 12,0 V/2,5 A Distance de transmission 10 m Rapport S/B ≥ 55 dB EIRP EIRP -0.92dBm Fréquence de l'enceinte 30 Hz - 20 kHz Nom d'appariement Bluetooth SB60BTS Dimensions 200 x 200 x 80 mm Poids 4,6 kg10 Protection de l'environnement Votre produit a été conçu et fabriqué avec des matériaux et composants de grande qualité, qui peuvent être recyclés et réutilisés. Il convient d'attirer l'attention sur les aspects environnementaux de l'élimination des batteries. La présence de ce symbole de poubelle barrée signifie que ce produit est couvert par la directive européenne 2002/96/CE. Veuillez vous renseigner sur votre système local de collecte séparée des équipements électriques et électroniques. Merci de respecter la réglementation locale et de ne pas jeter vos anciens appareils avec les ordures ménagères ordinaires. Une mise au rebut correcte de votre ancien appareil contribue à éviter les effets néfastes potentiels sur l'environnement et la santé humaine. Informations supplémentaires

• En cas d'appel entrant pendant que la barre de son SB60BTS est connectée à votre téléphone portable pour lire de la musique, l'appareil s'interrompra dès que vous répondrez à l'appel et reprendra ensuite. (Il est possible que l'appareil reste en pause à la fin de l'appel, cela dépend de votre téléphone.)

• Le mot, la marque et le logo Bluetooth

sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de telles marques par Bigben Interactive s'effectue sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

• Vous trouverez les informations sur la plaque située à l'arrière de l'appareil.

• THOMSON est une marque de TECHNICOLOR SA ou de ses sociétés affiliées, utilisée sous licence par Bigben Interactive.

DÉCLARATION DE CONFORMITÉ

Le soussigné, Bigben Interactive, déclare que l'équipement radioélectrique de la barre de son SB60BTS est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration est disponible sur le site : https://www.bigben.fr/support11 Fabriqué en Chine Fabriqué par BIGBEN INTERACTIVE 396, rue de la Voyette
