MANUAL DE UTILIZADOR SB60BTS THOMSON

INSTRUÇÕES DE FUNCIONAMENTO

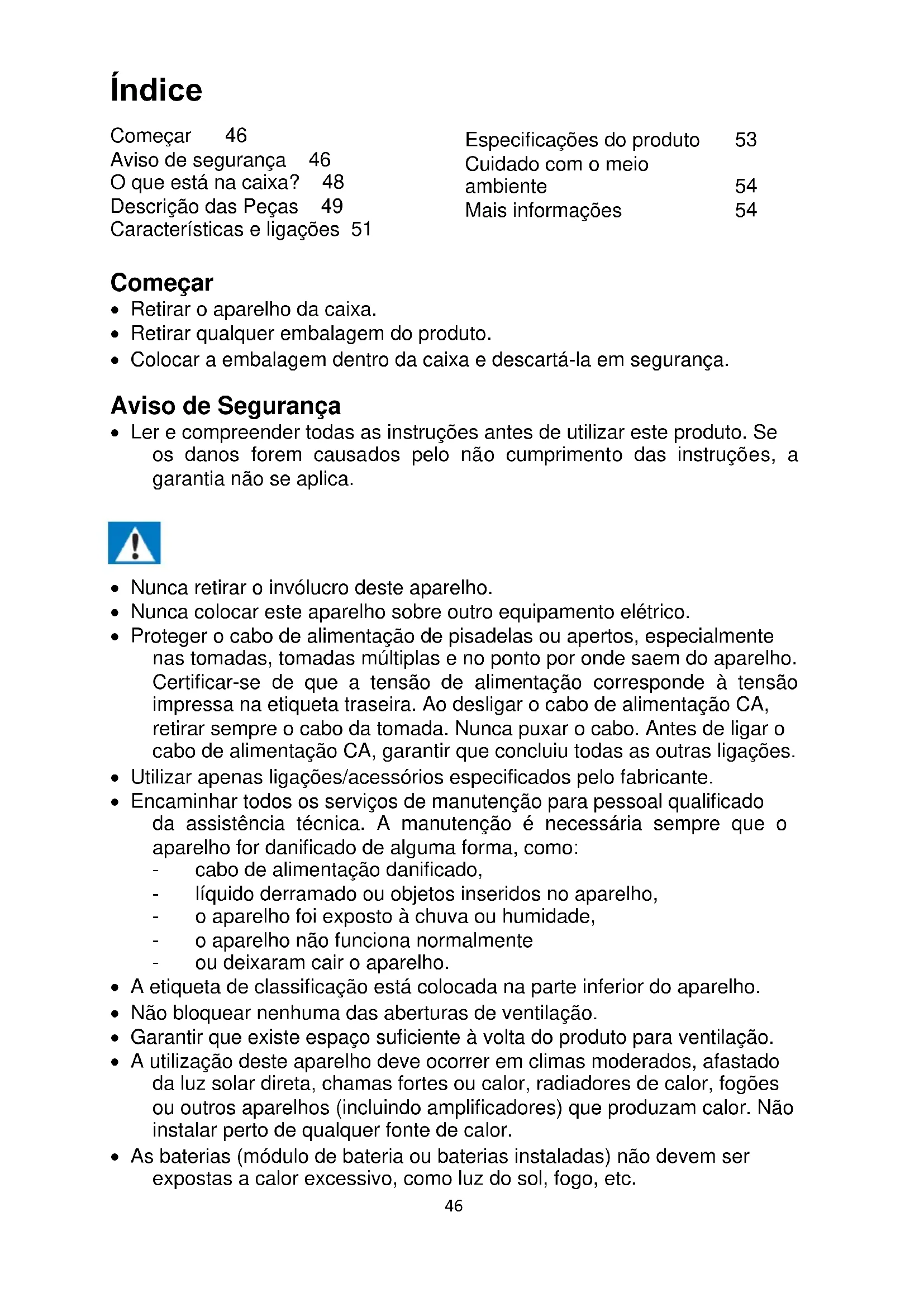

Índice Começar 46 Aviso de segurança 46 O que está na caixa? 48 Descrição das Peças 49 Características e ligações 51 Começar

• Retirar o aparelho da caixa.

• Retirar qualquer embalagem do produto.

• Colocar a embalagem dentro da caixa e descartá-la em segurança. Aviso de Segurança

• Ler e compreender todas as instruções antes de utilizar este produto. Se os danos forem causados pelo não cumprimento das instruções, a garantia não se aplica.

• Nunca retirar o invólucro deste aparelho.

• Nunca colocar este aparelho sobre outro equipamento elétrico.

• Proteger o cabo de alimentação de pisadelas ou apertos, especialmente nas tomadas, tomadas múltiplas e no ponto por onde saem do aparelho. Certificar-se de que a tensão de alimentação corresponde à tensão impressa na etiqueta traseira. Ao desligar o cabo de alimentação CA, retirar sempre o cabo da tomada. Nunca puxar o cabo. Antes de ligar o cabo de alimentação CA, garantir que concluiu todas as outras ligações.

• Utilizar apenas ligações/acessórios especificados pelo fabricante.

• Encaminhar todos os serviços de manutenção para pessoal qualificado da assistência técnica. A manutenção é necessária sempre que o aparelho for danificado de alguma forma, como: - cabo de alimentação danificado, - líquido derramado ou objetos inseridos no aparelho, - o aparelho foi exposto à chuva ou humidade, - o aparelho não funciona normalmente - ou deixaram cair o aparelho.

• A etiqueta de classificação está colocada na parte inferior do aparelho.

• Não bloquear nenhuma das aberturas de ventilação.

• Garantir que existe espaço suficiente à volta do produto para ventilação.

• A utilização deste aparelho deve ocorrer em climas moderados, afastado da luz solar direta, chamas fortes ou calor, radiadores de calor, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor. Não instalar perto de qualquer fonte de calor.

• As baterias (módulo de bateria ou baterias instaladas) não devem ser expostas a calor excessivo, como luz do sol, fogo, etc. Especificações do produto

Cuidado com o meio ambiente

• Desligar antes de limpar. Nunca lubrificar qualquer parte deste aparelho. Limpar o aparelho com um pano macio. Não utilizar produtos abrasivos nem de limpeza agressivos.

• Garantir que há sempre um acesso fácil ao cabo de alimentação, tomadas ou adaptador para desligar este aparelho da alimentação, se necessário.

• Não utilizar este aparelho perto de água. Não deve entrar em contacto com gotas nem salpicos. Não utilizar esta unidade em condições húmidas.

• Desligar este aparelho durante tempestades ou quando não for utilizado durante longos períodos.

• Este aparelho pode ser utilizado por crianças com, pelo menos, 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento se estiverem sob supervisão ou se lhe tiverem sido dadas instruções sobre a utilização do aparelho de forma segura e se tiverem compreendido os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção pelo utilizador não devem ser efetuadas por crianças sem supervisão.

• Este aparelho só deve ser alimentado com uma tensão de segurança muito baixa correspondente à marcação no aparelho.

• A bateria deve ser retirada do aparelho antes de ser eliminada; O aparelho deve ser desligado da corrente ao retirar a bateria.

Colocar a unidade na posição pretendida e desenrolar o cabo de alimentação. Inserir o cabo na tomada de alimentação e ligar, se aplicável.

O símbolo do relâmpago dentro de um triângulo equilátero avisa o utilizador da presença, dentro do produto, de tensões elétricas perigosas não isoladas e suficientemente potentes para representar um risco de eletrocussão.

O ponto de exclamação dentro de um triângulo indica a presença de instruções de funcionamento e manutenção (reparação) importantes nos documentos que acompanham a unidade.48

Ter em conta a seguinte informação: Utilizar apenas as fontes de alimentação indicadas abaixo: Adaptador CA de 12 V/2,5A

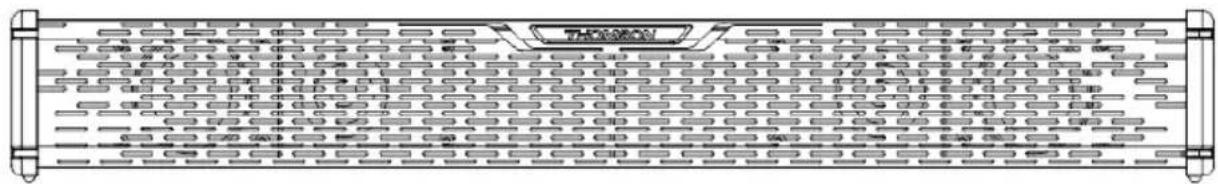

O que está na caixa? Verificar e identificar o conteúdo da sua embalagem: Soundbar Caixa de graves Adaptador CA Cabo aux. de 3,5MM Cabo ótico Comando49

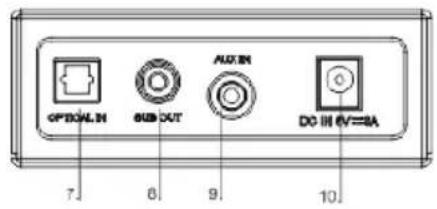

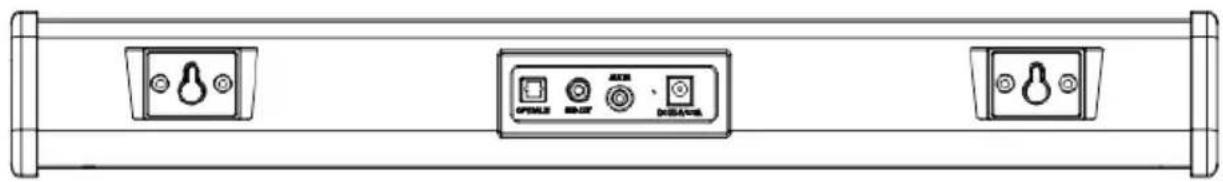

9. Conector da caixa de graves

10. Entrada de alimentação (CC 12,0V / 2,5A)50

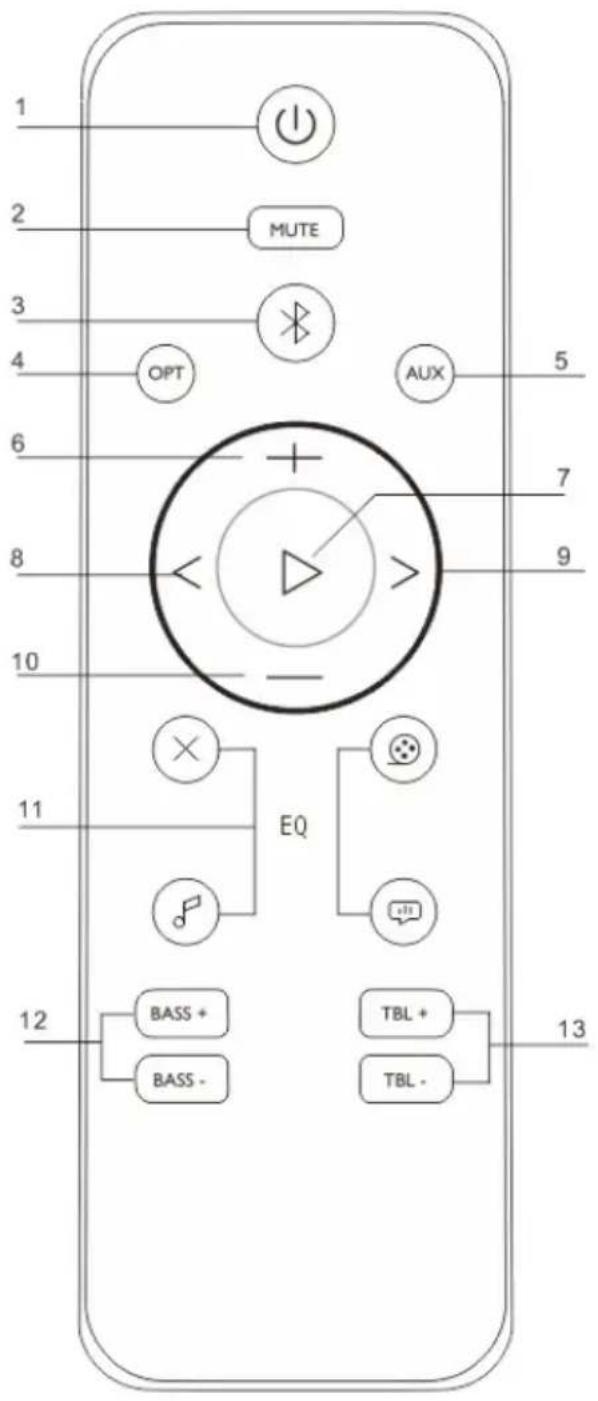

2. Modo de silêncio do aparelho

7. Reproduzir / pausar

Alimentação Colocar a unidade na posição pretendida e desenrolar o cabo de alimentação. Inserir o adaptador CA na tomada de alimentação e ligar, se aplicável. Modo de Espera Auto Quando estiver a reproduzir a partir de um aparelho conectado, a soundbar muda automaticamente para o modo de espera se: - Não carregar em nenhum botão durante 10 minutos - Não existir áudio de um aparelho conectado durante 10 minutos.51 Características e ligações Utilizar a Entrada ótica Será necessário: Uma fonte de áudio com uma Saída de Áudio Ótica e um Cabo de Áudio Ótico Digital (incluído) Ligar o Cabo de Áudio Ótico Digital à saída ótica na fonte de áudio e à Entrada Ótica na coluna de som.

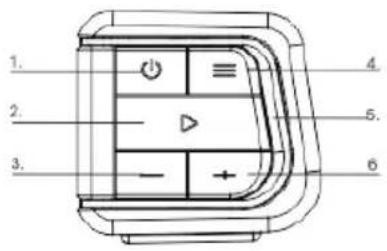

1. Carregar prolongadamente no botão na unidade ou carregar

no botão no comando para ligar a unidade.

2. Carregar no botão repetidamente na unidade ou carregar no

botão OPT no comando para passar para o Modo ótico. O LED branco acende-se.

3. O áudio da fonte de áudio conectada será reproduzido através da

coluna. Utilizar a Entrada Auxiliar RCA (cabo RCA de 3,5 mm incluído)

1. Ligar um cabo de Entrada de Áudio de 3,5 mm (não incluído) à

Entrada de Áudio de 3,5 mm na soundbar e uma fonte de áudio.

2. Carregar prolongadamente no botão na unidade ou carregar

no botão no comando para ligar a unidade.

3. Carregar no botão repetidamente na unidade ou carregar no

botão AUX no comando para passar para o Modo AUX. O LED verde acende-se.

4. Utilizar os controlos integrados no aparelho de áudio conectado para

começar a reproduzir música através da soundbar conectada. Utilizar o Bluetooth Nota: A distância máxima de ligação é de cerca de 10 metros. Colocar a sua coluna Bluetooth o mais próximo possível deste aparelho para evitar perturbações na ligação.52 Certificar-se de que o seu telemóvel possui ligação Bluetooth. Os passos específicos de emparelhamento podem variar conforme os diferentes telemóveis. Consultar o manual do utilizador do seu telemóvel para mais informações. Os passos gerais de emparelhamento são os seguintes:

1. Manter a SB60BTS e o telemóvel com Bluetooth a, pelo menos, 1

metro durante o emparelhamento.

2. Carregar prolongadamente no botão na unidade ou carregar

no botão no comando para ligar a unidade.

3. Carregar no botão repetidamente na unidade ou carregar no

botão no comando para passar para o Modo BT. O LED azul acende-se.

4. Lugar a função de Bluetooth do seu telemóvel e procurar aparelhos

Bluetooth. Depois de a pesquisa estar concluída, selecionar «SB60BTS» na lista de artigos Bluetooth.

5. De acordo com a indicação, inserir a palavra-passe ou o PIN n.º:

«0000» e carregar em «Yes» (Sim) ou «Confirm» (Confirmar).

6. Depois de o emparelhamento estar concluído com sucesso,

selecionar «SB60BTS» na lista de aparelhos Bluetooth e carregar em «Connect» (Ligar).

7. Carregar em II para reproduzir / pausar a música

8. Carregar prolongadamente em «+» para aumentar o volume,

9. Carregar prolongadamente em «-» para diminuir o volume.

10. Carregar em «+» para saltar para a música anterior.

11. Carregar em «-» para saltar para a música seguinte.

Utilizar a função EQ Carregar no botão EQ para alterar o modo equalizador para o modo música, cinema e jogo.

• Música: Mais adequado para ouvir música

• Cinema: Mais adequado para ver filmes

• Jogo: Mais adequado para jogar Carregar em «X» no comando para cancelar o modo EQ.53 Especificações do produto

Especificação do adaptador

• Tensão de entrada e frequência: 90-240V, 50/60Hz

• Tensão de saída, corrente, potência: 12,0V, 2,5A, 30W

• Eficiência ativa média: 86,95 %

• Eficiência com carga baixa (10 %): 93,6 %

Num ambiente com descarga eletrostática, o aparelho pode estar desligado. Exige que o utilizador recarregue a bateria e reinicie o aparelho, ligando-o para escolher o modo adequado e configurar a hora novamente.

Tipo Especificações Tipo Especificações Coluna Soundbar: 2,5" 5W Caixa de graves: 4’’ 15w Impedância da Coluna Soundbar: 3Ω Caixa de graves: 3Ω Potência Peak 90w

Potência RMS 2 x 7,5 W + 15W Versão do Bluetooth

Consumo de Energia 0,8W Frequência de Bluetooth 2,40-2,80 GHz Potência de Entrada CC 12,0V / 2,5A Distância de Transmissão 10m Relação Sinal-Ruído ≥55dB EIRP EIRP -0.92dBm Frequência da Coluna 30Hz-20kHz Nome do emparelhamento Bluetooth SB60BTS Dimensões 200*200*80mm Peso 4,6kg54 Cuidado com o meio ambiente O seu produto foi concebido e fabricado com materiais e componentes de elevada qualidade, que podem ser reciclados e reutilizados. Deve ter em consideração os aspetos ambientais da eliminação das baterias. Quando o símbolo do caixote do lixo com uma cruz estiver afixado num produto, isso significa que o produto está abrangido pela Diretiva Europeia 2002/96/CE. Informe-se sobre o seu sistema local de recolha seletiva de produtos elétricos e eletrónicos. Aja em conformidade com as regras locais e não descarte os seus produtos antigos juntamente com o lixo doméstico normal. A eliminação correta do seu produto antigo ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde humana. Mais informações

• Se receber uma chamada enquanto a SB60BTS estiver ligada ao seu telemóvel para reproduzir música, esta para imediatamente assim que atender a chamada e continua depois de a terminar. (Às vezes, pode parar a reprodução da música depois de terminar a chamada, depende do seu telemóvel).

• A palavra, marca e logotipo Bluetooth® são marcas registadas propriedade da Bluetooth SIG, Inc. e qualquer utilização destas marcas pela Bigben Interactive é feita sob licença. As outras marcas e nomes comerciais pertencem aos seus respetivos proprietários.

• A informação está disponível na placa localizada na parte traseira da unidade.

• THOMSON é uma marca registada da TECHNICOLOR SA ou das suas filiais utilizada sob licença da Bigben Interactive.

DECLARAÇÃO DE CONFORMIDADE

A abaixo assinada, Bigben Interactive, declara que o equipamento de rádio da SB60BTS está em conformidade com a diretiva 2014/53/UE. O texto completo está disponível em https://www.bigbeninteractive.com/support/55 Fabricado na China Fabricado por BIGBEN INTERACTIVE 396, Rue de la Voyette
