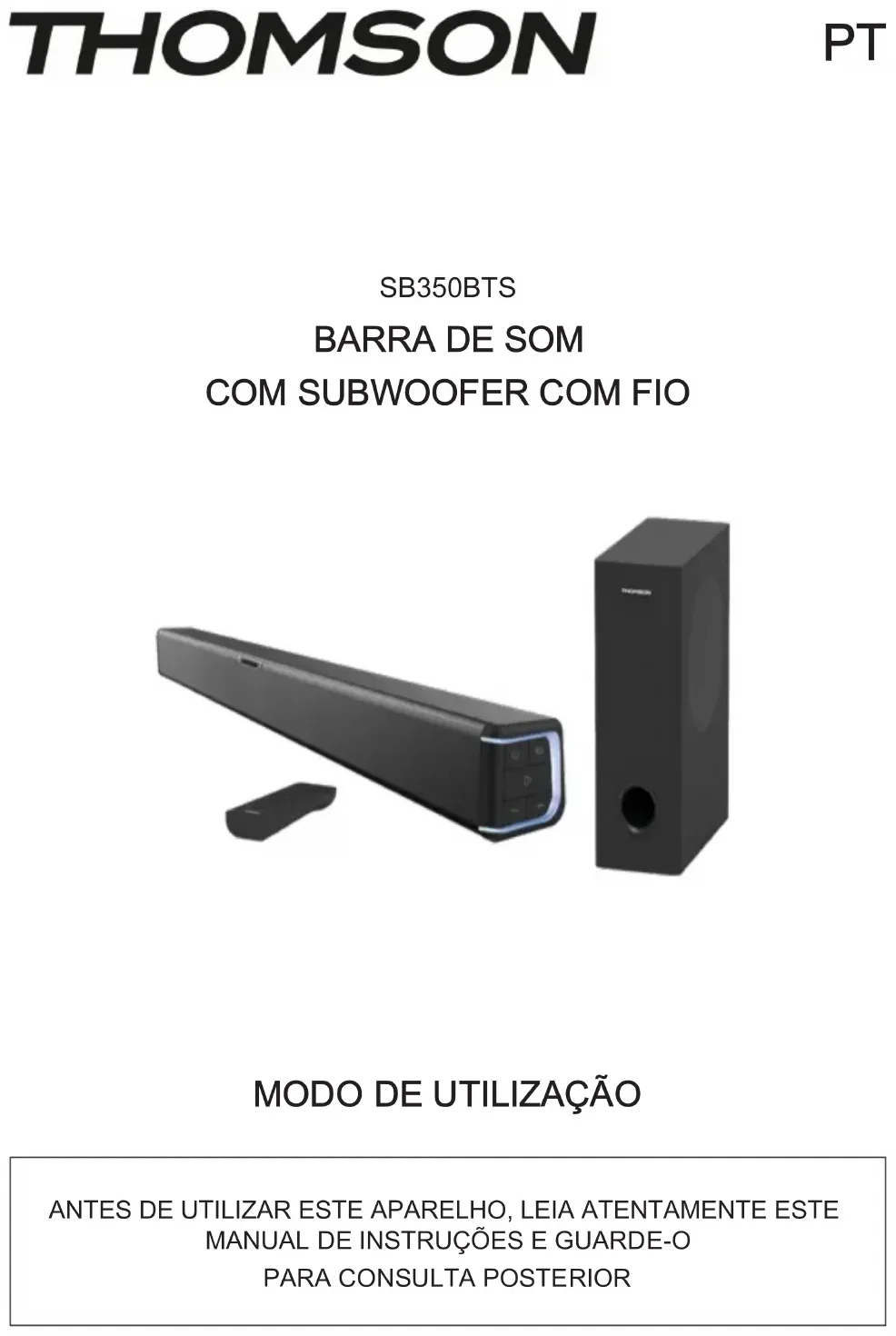

MANUAL DE UTILIZADOR SB350BTS THOMSON

CON SUBWOOFER CABLATO

Iniciação 40		Características técnicas do aparelho	45
Tire o aparelho da caixa.	40	Proteção do ambiente	46
Conteúdo da caixa	42	Informações complementares	46
Descrição das peças	42	Declaração de conformidade	46
Características e ligações	44

Iniciação

• Tire o aparelho da caixa.
• Retire todos os materiais da embalagem do produto.
• Coloque os materiais da embalagem na caixa ou elimine-os em segurança.

Advertências e instruções de segurança

Deve ter lido e compreendido todas as instruções antes de utilizar este aparelho. Em caso de danos resultantes do incumprimento das instruções, a garantia não se aplica.

1. Nunca retire o compartimento deste aparelho.
2. Nunca coloque este aparelho por cima de outro equipamento elétrico.
3. Proteja o fio de alimentação de forma a evitar pisá-lo ou prendê-lo, especialmente ao nível das tomadas e do ponto de saída do aparelho. Verifique se a tensão de alimentação corresponde à tensão indicada na placa situada na parte traseira do aparelho. Quando desligar a tomada, retire sempre a ficha da tomada. Nunca puxe pelo próprio cabo de alimentação. Antes de ligar a tomada, certifique-se de que efetuou todas as ligações.

4. Utilize apenas equipamentos/acessórios recomendados pelo fabricante.

5. Confie todas as reparações do aparelho a reparadores qualificados. É necessária uma reparação quando o aparelho estiver danificado, de qualquer forma, nomeadamente:

6. se o cabo de alimentação estiver danificado;

7. em caso de derrame de líquidos ou de inserção de objetos no aparelho;
8. em caso de exposição do aparelho à chuva ou à humidade;
9. se o aparelho não funcionar normalmente;

10. ou se o aparelho tiver caído ou sofrido um choque.

11. A placa de características encontra-se na parte inferior do aparelho.

12. Nunca bloqueie os orifícios de ventilação.
13. Certifique-se de que dispõe de espaço suficiente para garantir a ventilação. Coloque o produto numa superfície estável.
14. Este aparelho deve ser utilizado num ambiente ameno, protegido da luz direta do sol, das chamas fortes ou do calor, dos aparelhos de aquecimento, dos fogões ou de qualquer outro aparelho (incluindo amplificadores) que geram calor. Não o instale perto de fontes de calor.
15. As baterias (conjunto de baterias ou pilhas instaladas) não devem ser expostas a um

calor excessivo, como raios de sol, um incêndio, etc.

1. Desligue sempre o aparelho antes de limpá-lo. Não lubrifique este aparelho. Limpe-o com um pano macio. Não utilize produtos abrasivos nem produtos de limpeza agressivos.
2. Certifique-se de que consegue aceder facilmente ao fio de alimentação, à ficha ou ao adaptador, para poder desligar este aparelho da tomada elétrica, se necessário.
3. Não utilize este aparelho próximo de um ponto de água. Não deve entrar em contacto com gotas nem salpicos. Não utilize este aparelho num ambiente húmido ou molhado.
4. Desligue este aparelho em caso de trovoada ou caso não o utilize durante um longo período de tempo.
5. Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou com falta de experiência ou de conhecimentos, caso sejam supervisionados ou tenham recebido instruções sobre a utilização do aparelho em total segurança e caso tenham compreendido os riscos associados. As crianças não devem brincar com o aparelho, nem com o cabo (risco de asfixia). A limpeza e a manutenção não devem ser realizadas por crianças sem vigilância.
6. Este aparelho deve ser alimentado apenas sob a muito baixa tensão de segurança correspondente à marcação no aparelho.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

O símbolo do relâmpago num triângulo equilateral adverte os utilizadores para a presença, dentro do aparelho, de tensões elétricas perigosas não isoladas suficientemente potentes para apresentar um risco de eletrocussão.

O ponto de exclamação num triângulo indica a presença de instruções importantes relativas ao funcionamento e à manutenção (reparação) na documentação que acompanha o aparelho.

Coloque o aparelho no local desejado e desenrole o cabo de alimentação. Insira o cabo na tomada de alimentação e ligue esta última, se necessário.

Material de classe II
Corrente contínua
Corrente alternada
Apenas para uso no interior

Tenha em consideração as seguintes informações: utilize apenas a alimentação elétrica indicada abaixo. adaptador de corrente 18 V/3,5 A.

Conteúdo da caixa

Verifique e identifique o conteúdo da sua caixa:

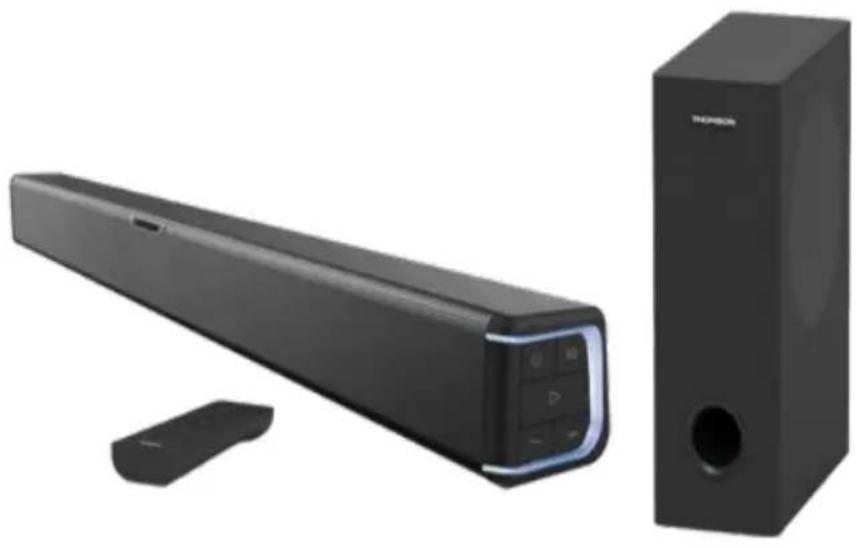

• Barra de som
• Subwoofer
• Adaptador de corrente
  • Cabo auxiliar de 3,5 mm
• Cabo ótico
• Controlo remoto

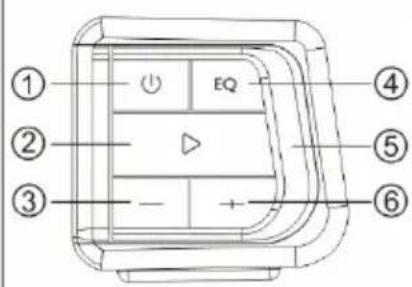

Descrição das peças

1. Prima longamente este botão para ligar/desligar o aparelho. Prima igualmente este botão para selecionar o modo (Bluetooth/entrada ótica/entrada auxiliar).
2. Leitura/Pausa Prima longamente (3 segundos) este botão para desconectar o periférico Bluetooth.
3. Anterior Prima longamente este botão para diminuir o volume.
4. Modo equalizador: CINEMA / FILME / JOGO / STANDARD
5. Indicador LED
6. Seguinte Prima longamente este botão para aumentar o volume.
7. Entrada ótica
8. Entrada auxiliar
9. Conexão do subwoofer
10. Tomada de entrada de alimentação elétrica (18,0 V/3,5 A)
11. suporte de parede

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟a + ㉟b + ㉟c + ㉟d + ㉟e + ㉟f + ㉟g + ㉟h + ㉟i + ㉟j + ㉟k + ㉟l + ㉟m + ㉟n + ㉟o + ㉟p + ㉟q + ㉟r + ㉟s + ㉟t + ㉟u + ㉟v + ㉟w + ㉟x + ㉟y + ㉟z + ㉟a + BASS + BASS - TBL + TBL - AUX

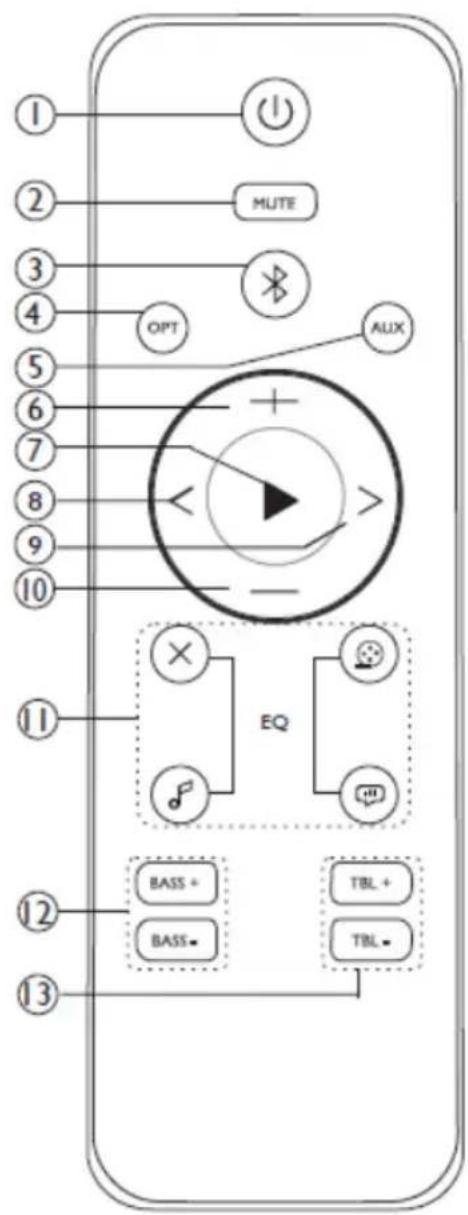

Telecomando

1. Botão de alimentação
2. Botão Mute
3. Modo Bluetooth
4. Modo ótico
5. Modo auxiliar
6. Aumento do volume
7. Leitura/Pausa
8. Retroceder
9. Avançar
10. Diminuição do volume
11. Modo equalizador: standard - filme - música - jogo
12. Aumentar/diminuir os baixos
13. Aumentar/diminuir os agudos

Standby automático

Ao ler suportes áudio a partir de um periférico conectado, a barra de som passará automaticamente para Standby se:

- não pressionar nenhum botão durante 10 minutos; - o periférico ligado não transmitir qualquer dado áudio há 10 minutos.

Características e ligações

Utilização da entrada ótica

Material necessário: uma fonte áudio com uma saída áudio ótica e um cabo áudio ótico digital (incluído).

Conecte o cabo áudio ótico digital à saída ótica da fonte áudio e à entrada ótica da barra de som.

1. Prima longamente o botão ⏻ do aparelho ou prima o botão ⏻ do telecomando para ligar o aparelho.
2. Prima várias vezes o botão 🔒 do aparelho ou prima o botão «OPT» do telecomando para passar para o modo ótico.
3. O indicador LED branco irá acender-se.
4. Os dados de áudio da fonte áudio conectada serão agora reproduzidos nas colunas.

Utilização da entrada auxiliar RCA (cabo RCA de 3,5 mm incluído)

1. Conecte um cabo de entrada áudio de 3,5 mm (não incluído à entrada áudio de 3,5 mm da barra de som e a uma fonte áudio.
2. Prima longamente o botão ⏻ do aparelho ou prima o botão ⏻ do telecomando para ligar o aparelho.
3. Prima várias vezes o botão 🔒 do aparelho ou prima o botão «AUX» do telecomando para passar para o modo auxiliar.
4. O indicador LED verde irá acender-se.
5. Utilize os controlos do periférico áudio conectado para começar a reproduzir música através da barra de som conectada.

Utilização do Bluetooth

Observação: a distância máxima de ligação é de cerca de 10 metros. Coloque a sua coluna Bluetooth o mais próximo possível deste aparelho para evitar a perturbação da ligação.

Certifique-se de que o seu telemóvel é compatível com o Bluetooth. Algumas etapas do emparelhamento podem variar consoante os telemóveis. Consultar o manual de utilização do seu telemóvel para obter mais informações. As etapas principais do emparelhamento são as seguintes:

1. Mantenha a barra de som SB350BTS e o telemóvel com Bluetooth a uma distância máxima de 1 metro durante o emparelhamento.
2. Prima longamente o botão ⏻ do aparelho ou prima o botão ⏻ do telecomando para ligar o aparelho.
3. Prima várias vezes o botão do aparelho ou prima o botão do telecomando para passar para o modo BT. O indicador LED azul irá acender-se.

4. Ative a função Bluetooth do seu telefone e procure os aparelhos Bluetooth. Uma vez concluída a busca, selecione «SB350BTS» na lista de aparelhos Bluetooth.

5. De acordo com as indicações exibidas, insira a palavra-passe ou o código PIN: «0000» e pressionar «Sim» ou «Confirmar».

6. Quando o emparelhamento for concluído com sucesso, selecione «SB350BTS» na lista de aparelhos Bluetooth e prima «Conectar».
7. Prima ▶ para reproduzir/colocar a música em pausa.
8. Prima longamente «+» para aumentar o volume.
9. Prima longamente «-» para diminuir o volume.
10. Prima «<» para regressar à música anterior.
11. Prima «>> para passar à música seguinte.

Utilização da função de equalizador

Prima o botão «EQ» para o equalizador passar para o modo de música, cinema ou jogo.

Música: é mais adequado para ouvir música

Cinema: é mais adequado para ver filmes

Jogo: é mais adequado para jogar jogos

X Prima «X» no telecomando para anular o modo EQ (equalizador).

Características técnicas do aparelho

Tipo	Características técnicas	Tipo	Características técnicas
Coluna de som	Barra de som: 5,08 cm, 10 WSubwoofer: 13,33 cm, 30 W	Impedância da coluna	Barra de som: 4 ΩSubwoofer: 4 Ω
Potência de pico	180 W
Potência RMS	4 x 7,5 W + 30 W	Versão do Bluetooth	5.0
Consumo de energia	0,4 W	Frequência do Bluetooth	2,402 - 2,480 GHz
Potência de entrada	CC 18,0 V/3,5 A	Distância de transmissão	10 m
Relação S/B	≥ 55 dB	EIRP	EIRP - 0,92 dBm
Frequência da coluna	30 Hz - 20 kHz	Nome do emparelhamento Bluetooth	SB350BTS
Dimensões	825 x 70 x 60 mm	Peso	4,6 kg

• Nome do fabricante ou marca do adaptador: GJTL
• Número do modelo do adaptador: GJ60WD-1800350V
  • Tensão e frequência de entrada: 100 - 240 V, 50/60 Hz
  • Tensão de saída, corrente, potência elétrica: 18,0 V, 3,5 A, 63,0 W
  • Desempenho médio em modo ativo: 86,95 %
  • Desempenho com baixa carga (10 %): 93,6 %
• Consumo elétrico sem carga: 0,2 W

Num ambiente com descargas eletrostáticas, o aparelho poderá desligar-se. O utilizador deve, então, recarregar a bateria e reiniciar o aparelho, ligando-o para escolher o modo adequado e ajustar novamente a hora.

Proteção do ambiente

O seu produto foi concebido e fabricado com materiais e componentes de elevada qualidade, que podem ser reciclados e reutilizados.

Importa chamar a atenção para os aspetos ambientais da eliminação das baterias.

A presença do símbolo do caixote de lixo com uma cruz significa que este produto está abrangido pela diretiva europeia 2002/96/CE. Informe-se sobre o sistema local de recolha seletiva de equipamento elétricos e eletrónicos. Agradecemos que respeite a regulamentação local e que não elimine os seus aparelhos antigos com o lixo doméstico normal. Uma eliminação correta do seu antigo aparelho contribui para evitar os potenciais efeitos adversos sobre o ambiente e a saúde humana.

Informações complementares

• Caso receba uma chamada quando a barra de som SB350BTS estiver ligada ao seu telemóvel para reproduzir música, o aparelho para quando atende a chamada e retoma de seguida. (É possível que o aparelho permaneça em pausa no final da chamada, isso depende do seu telefone.)
• A palavra, a marca e o logotipo Bluetooth® são marcas registadas pertencentes à Bluetooth SIG, Inc. e qualquer utilização destas marcas por parte da Bigben Interactive ocorre com licença. As outras marcas e nomes comerciais pertencem aos seus respetivos proprietários.
• Encontra as informações na placa situada na parte traseira do aparelho.
• THOMSON é uma marca da Talisman Brands, Inc. utilizada sob licença pela Bigben Interactive.
• Este produto é fabricado e vendido sob a responsabilidade da Bigben Interactive.
• THOMSON e o logotipo THOMSON são marcas utilizadas sob licença pela Bigben Interactive – para mais informações: www.thomson-brand.com.
• Quaisquer outros produtos, serviços, denominações sociais, marcas, designações comerciais, nomes de produtos e logotipos referido no presente são da propriedade dos respetivos titulares.

Declaração de conformidade

- Pela presente, a Bigben Interactive declara que o equipamento radioelétrico do tipo SB350BTS está em conformidade com a diretiva 2014/53/UE. O texto completo da declaração UE de conformidade está disponível no seguinte endereço eletrónico: www.bigben.fr/support

Garantia

Este produto é garantido pela Bigben durante 2 anos a partir da data de compra salvo nos países do Espaços Econômico Europeu propondo uma garantia de maior duração. Recomendamos que conserve o seu talão de compra para uma eventual reclamação. A garantia cobre as avarias devidas a a material defeituoso, a uma elemento em falta ou a um defeito de fabrico. Neste caso, contacte o apoio técnico: Para qualquer problema com um produto defeituoso, contacte o estabelecimento onde adquiriu o produto, munido do seu talão. A garantia não cobre problemas de utilização não-conforme.

Support

Para mais informações poderá contactar o nosso serviço Support, mas recomendamos que antes recolha o máximo de informações sobre o problema que encontrar neste produto.

Email : [e-mail]

Fabricado na China
