Tipo de producto	Videoportero color con monitor de 7 pulgadas y placa de calle
Marca	Thomson
Modelo	512263
Pantalla del monitor	LCD 7 pulgadas (17,78 cm), formato 16:9, resolución 800 x 480
Dimensiones del monitor	205 x 157 x 18 mm
Dimensiones de la placa de calle	164 x 78 x 39 mm
Alimentación	Adaptador de corriente 230 VCA / 15 VCC, 1 A
Consumo	400 mA
Ángulo de visión de la cámara	105°
Visión nocturna	LEDs blancos integrados
Capacidad de memoria de imágenes	100 fotos
Tonos de llamada	6 melodías a elegir, 85 dB
Funciones principales	Videollamada, apertura de puerta (cerradura eléctrica), motorización de portón (contacto seco), tarjetas RFID, interfono
Tarjetas RFID incluidas	5 tarjetas: 2 de usuario (gris), 1 admin (amarillo), 1 badge+ (azul), 1 badge- (rojo)
Protección	Cortocircuito, inversión de polaridad
Índice de protección de la placa	IP44
Temperatura de funcionamiento	-10°C a 50°C, humedad máx. 85%
Mantenimiento y limpieza	Limpiar con un paño suave ligeramente húmedo y agua jabonosa. No usar productos abrasivos.
Seguridad	No conectar a la instalación telefónica nacional. Cable monitor-placa de una sola pieza. Usar el adaptador suministrado.
Piezas de repuesto y reparabilidad	Stock de piezas de repuesto durante la garantía. Contactar al servicio técnico para cualquier intervención.
Garantía	3 años piezas y mano de obra (excepto daños causados por negligencia)

Preguntas frecuentes - 512263 THOMSON

¿Qué hacer si el monitor no se enciende?

Verifique que el adaptador de corriente esté bien conectado y que el monitor esté correctamente insertado en el soporte inteligente. El indicador de alimentación debe ser azul.

¿Por qué no hay imagen en la pantalla (pantalla azul o blanca)?

Controle el cableado entre la placa de calle y el monitor. Asegúrese de que la sección de los cables sea adecuada para la distancia (0,75 mm² para 5-50 m, 1,5 mm² para 50-100 m). Verifique el diagnóstico en el soporte inteligente.

La imagen está borrosa, ¿qué hacer?

Esto puede deberse a una sección de cable inadecuada o al paso de cables cerca de cables de 230V. Use una funda específica y respete las secciones recomendadas. Limpie el lente de la placa de calle con un paño suave.

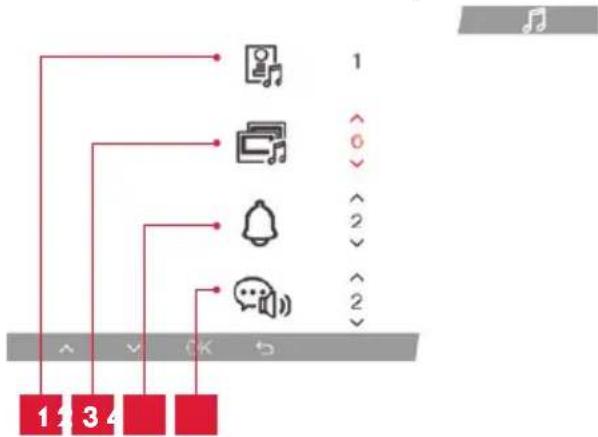

¿Cómo ajustar el volumen del timbre y de la conversación?

Acceda al menú principal desde el monitor, seleccione el ícono de ajuste de volúmenes. Puede ajustar el volumen del timbre y el volumen de la voz (intercomunicador).

¿Cómo programar las tarjetas RFID?

En el primer encendido, presione 5 segundos el botón de reset de la placa de calle (6 pitidos), luego pase la tarjeta de administrador (amarilla), luego badge+ (azul), luego badge- (rojo) para finalizar. Para agregar tarjetas de usuario, pase la badge+ (azul) hasta 4 pitidos largos, luego pase cada tarjeta gris. Para eliminar, use la badge- (rojo).

¿Cómo abrir la puerta o el portón con una tarjeta RFID?

Pase rápidamente una tarjeta de usuario (gris) para abrir la cerradura eléctrica (un pitido corto). Para abrir la motorización del portón, mantenga la tarjeta 3 segundos (dos pitidos cortos).

¿Qué hacer si el comando del portón no funciona?

Verifique la sección de los cables y las conexiones entre la placa de calle y la motorización. Asegúrese de que el contacto seco esté correctamente conectado. Consulte el manual de la motorización.

¿Por qué el sonido es bajo o distorsionado durante una llamada?

Verifique que el micrófono de la placa de calle no esté obstruido (suciedad, insecto). Límpielo si es necesario. Controle también la sección de los cables.

¿Cómo restablecer el monitor a los ajustes de fábrica?

Acceda al menú de gestión de parámetros desde el monitor, seleccione la opción 'Ajustes de fábrica'. Confirme para borrar todos los parámetros personalizados.

¿Qué significan los indicadores luminosos en el soporte inteligente?

Azul = funcionamiento normal, Rojo = error. Para la alimentación: azul = conectado correctamente, rojo = error de conexión. Para la placa de calle: azul = cableado OK, rojo = inversión de polaridad o placa no conectada.

MANUAL DE USUARIO 512263 THOMSON

Conexión de la placá externa al monitor
Longitud del cable	Sección que deben usar
De 5 a 50 m	0,75 mm²
De 50 a 100 m	1.5mm²

Conexión del contacto seco (motorización de la cancela o cerradero electrico) a la placeta externa
Longitud del cable	Sección que debe usar
De 0 a 25m	0,75mm²

Figura 2

ÍNDICE

A-NORMAS DE SEGURIDAD 07

1 - PRECAUCIONES DE USO 07 2-MANTENIMIENTO Y LIMPIEZA 07 3-LSP2018-11-933-1/1

07

B - DESCRIPCIÓN DEL PRODUCTO 08

1-CONTENIDO DEL KIT 08 2 - GENERALIDADES 08 3-MONITOR 08 4-PLACA EXTERNA 09 5-SOPORTE DE PARED 09 6-ADAPTADOR DE RED 09

C - INSTALACIÓN 10

1-CABLEADO 10

1.1 - Conexión del videoportero (monitor, placa externa y cámara) 10 1.2 - Conexión de una motorización de cancela 10 1.3 - Conexión de un cerradero o una cerradura eléctrica 10

2- INSTALACIÓN DE LA PLACA EXTERNA 10

2.1 -Selección del volumen del tiempo 10 2.2 - Configuración de la configuración RFID 10

3 - INSTALACIÓN DEL SOPORTE INTELIGENTE 11 4 - DIAGNÓSTICO Y MONTAJE 12 5- INSTALACIÓN DE LA PLACA EXTERNA PRINCIPAL O ADICIONAL 13

D - USO 14

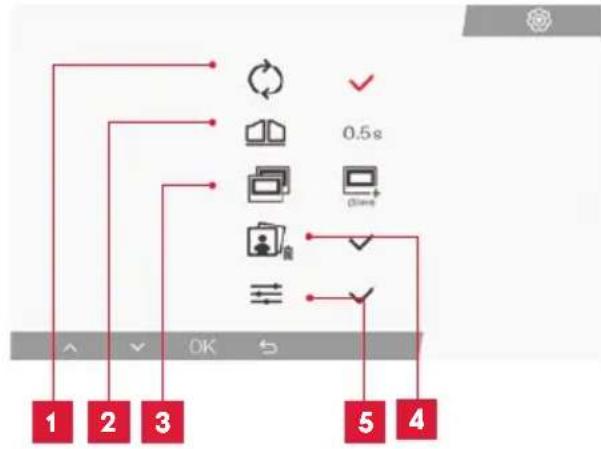

1 - USO DEL VIDEOPORTERO Y AJUSTES

E - PREGUNTAS FRECUENTES 16

F - INFORMACIÓN TÉCNICA Y LEGAL 18

1 - CARACTERÍSTICAS GENERALES 18 2 - GARANTÍA 19 3 - ASISTENCIA Y ASESORAMIENTO 19 4 - DEVOLUCIÓN DEL PRODUCTO / SPV 19 5 - DECLARACIÓN DE CONFORMIDAD CE 19

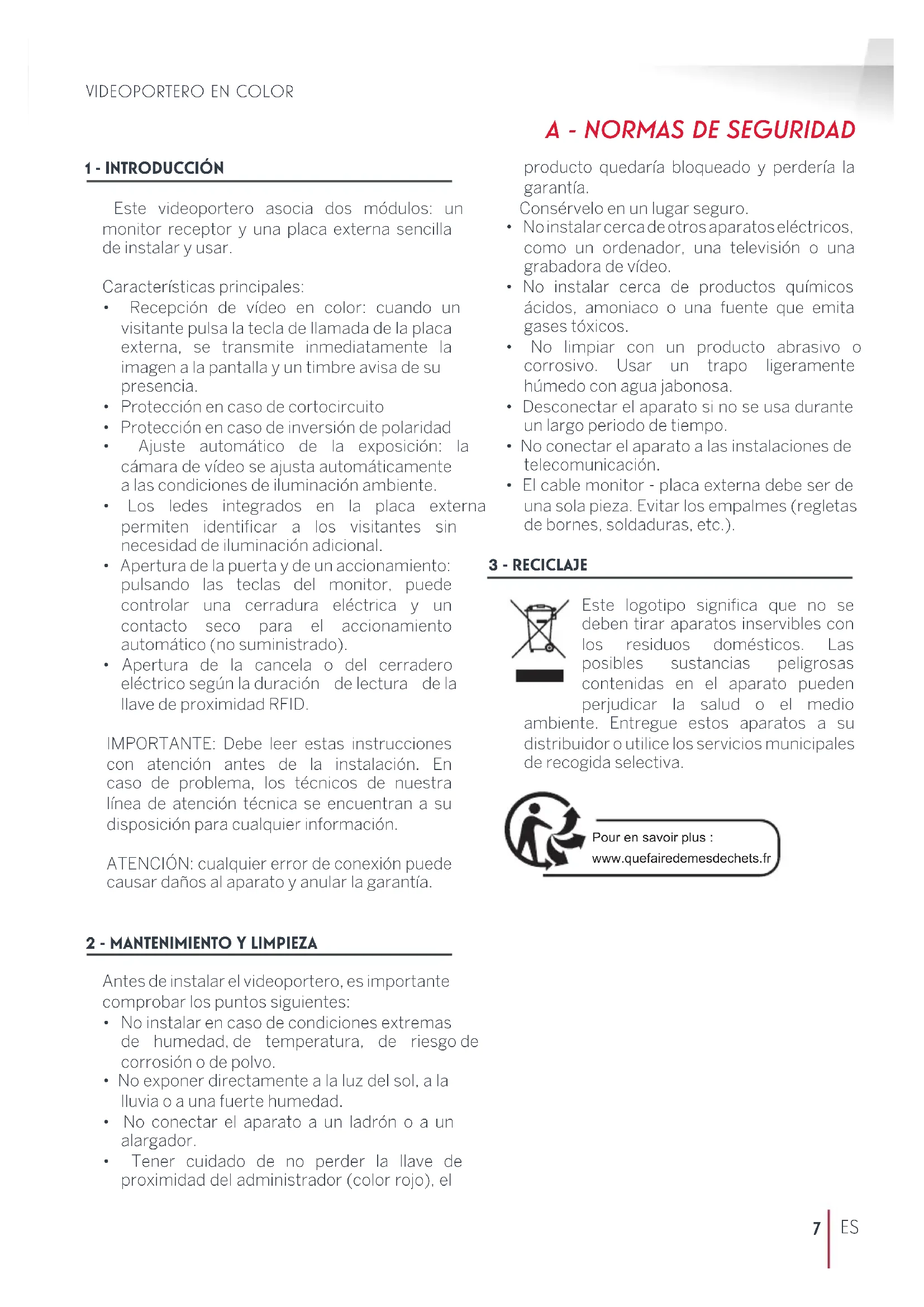

1 - INTRODUCCIÓN

Este videoportero asocia dos módulos: un monitor receptor y una placa externa sencilla de instalar y usar.

Características principales:

• Recepción de video en color: cuando un visitante pulsa la tecla de llamada de la placa externa, se transmite inmediatamente la imagen a la pantalla y un tiempo de espera de su presencia.
• Protección en caso de cortocircuito
• Protección en caso de inversión de polaridad
• Ajuste automático de la exposición: la cámara de video se ajusta automáticamente a las condiciones de iluminación ambiente.
• Los LED integrados en la placa externa permiten identificar a los visitantes sin necesidad de iluminación adicional.
• Apertura de la puerta y de un accionamiento: pulsando las teclas del monitor, puede controlar una cerradura eléctrica y un contacto seco para el accionamiento automático (no suministrado).
• Apertura de la cancela o del cerradero eléctrico según la duración de lectura de la llave de proximidad RFID.

IMPORTANTE: Debe leer estas instrucciones con atención antes de la instalación. En caso de problema, los técnicos de nuestra línea de atención técnica se encontrarán a su disposición para cualquier información.

ATENCIÓN: Un error de conexión puede causar daños al aparato y anular la garantía.

2 - MANTENIMIENTO Y LIMPIEZA

Antes de instalar el videoportero, es importante comprobar los puntos siguientes:

• No instalar en caso de condiciones extremas de humedad, de temperatura, de riesgo de corrosión o de polvo.
• No exponer directamente a la luz del sol, a la lluvia o a una fuerte humedad.
• No conectar el aparato a un ladrón o a un alargador.
• Tener cuidado de no perder la llave de proximidad del administrador (color rojo), el

A - NORMAS DE SEGURIDAD

producto quedaría bloqueado y perdería la garantía.

Consérvelo en un lugar seguro.

• No instalar cerca de otros aparatos eléctricos, como un ordenador, una televisión o una grabadora de video.
• No instalar cerca de productos químicos ácidos, amoniaco o una fuente que emita gases tóxicos.
• No limpiar con un producto abrasivo o corrosivo. Usar un trapo ligeramente húmedo con agua jabonosa.
• Desconectar el aparato si no se usa durante un largo periodo de tiempo.
• No conectar el aparato a las instalaciones de Telecomunicación.
• El cable monitor - planta externa debe ser de una sola pieza. Evitar los empalmes (regletas de bornes, soldaduras, etc.).

3-RECICLAJE

Este logotipo significa que no se deben tirar aparatos inservibles con los residuos domésticos. Las posibles sustancias peligrosas contenidas en el aparato pueden perjudicar la salud o el medio ambiente. Entregue estos aparatos a su cuidador o utilice los servicios municipales de recogida selectiva.

4 Alimentación enchufable 5 5 llaves de proximidad RFID: 2 modelos (gris), 1 administrador (amarillo), 1 llave de proximidad - (roja), 1 llave de proximidad + (azul)

2 - GENERALIDADES

Este videoportero se compone de un módulo para contestar en el interior, con teclas táctiles y una placa externa con interfono y cámara que permite ver y hablar con el visitante que ha llamado. Es sencillo de instalar ya que son necesarios 2 cables para todas las funciones (tambre, video, interfono y controles del cerradero y del automatismo). Para un uso eficaz, lea detenidamente este manual de instrucciones.

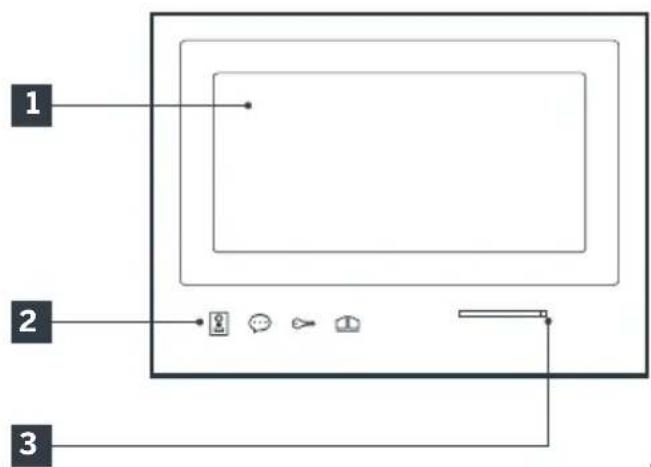

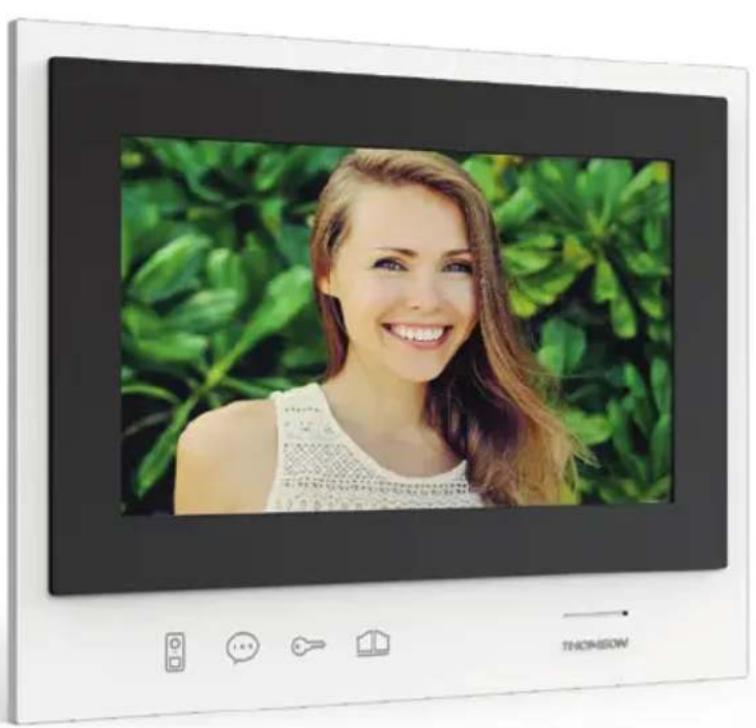

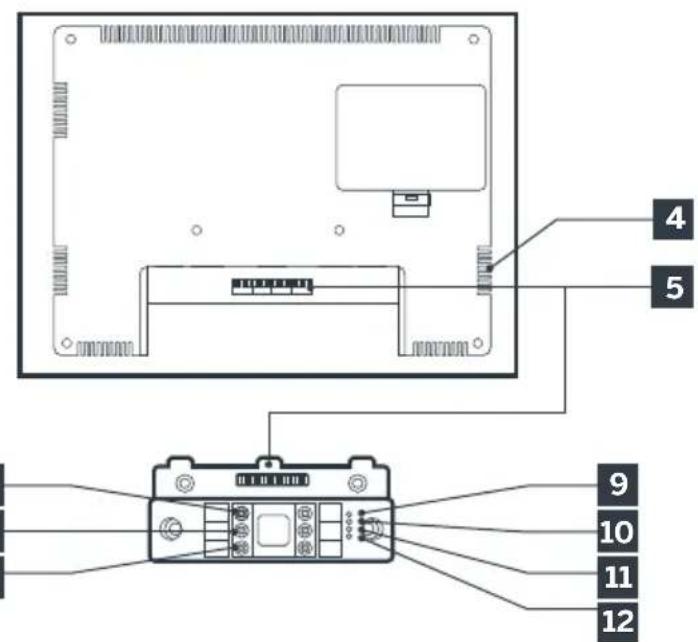

3-MONITOR

1 Pantalla LCD 7 pulgadas 2 Botones táctiles 3 Micrófono 4 Altavoz

5 Conector 6 Rojo: Conexión a la alimentación 7 Verde: Conexión con la placa externa 8 Azul: Conexión al monitor adicional

B - DESCRIPCIÓN DEL PRODUCTO

9	Testigo de conexión del monitor adicular √: Rojo = error de conexión Azul = conexión OK o monitor ausente
10	Testigo de conexión de la alimentación √: Rojo = error de conexión Azul = alimentación correctamente connectada
11	Testigo de conexión de la placata externa √: Rojo = inversionión de polaridad Azul: cableado OK

12	Testigo de connexion placca externa: Rojo = placca externa no connectada (cables desconectados o cortados)* Azul = conexión OK * si el monitor se usa como monitor adicional en una instalación existente y no se le connecta directamente ninguna placca externa, es totalmente normal

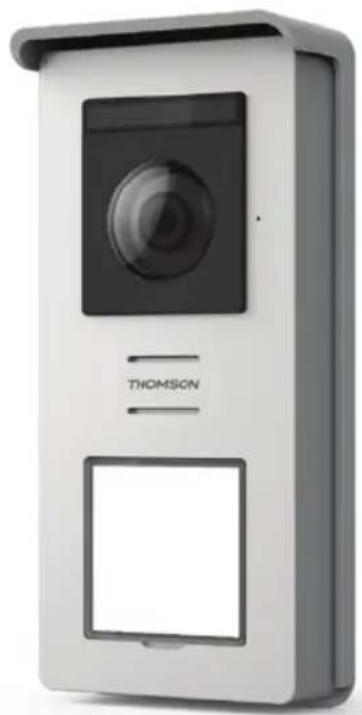

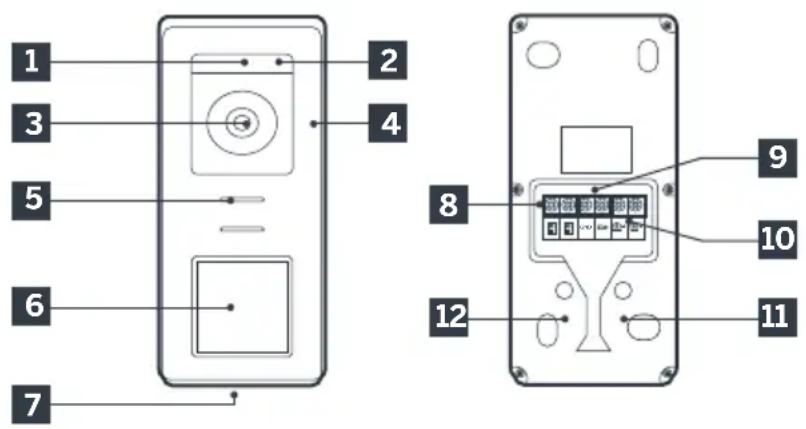

4 - PLACA EXTERNA

Notas:

• Al pulsar el botón de llamada, el monitor suena en el interior y aparece el video.
• Para retirar la etiqueta del portanombres, retire la protección de plástico de la parte delantera introduciendo, en la muesca prevista para ello, un destornillador plano.

1	Sensor crepuscular
2	Ledes blancos (visión nocturna)
3	Objetivo de la CAMERA
4	Micrófono
5	Altavoz
6	Botón de llamada retroiluminado y zona de lectura de las llaves de proximidad RFID
7	Tornillo antirrobo de fijación

8	Conexión del monitor
9	Conexión del cerradero electrico
10	Conexión del contacto seco (motorización de cancela)
11	Ajuste del volumen del altavoz (de bajo del tapón de goma)
12	Botón de reset RFID (de bajo del botón de goma)

5-SOPORTE DE PARED

Está previsto que el monitor se fije en la pared. Se incluye el soporte de pared y la tornillería necesaria.

6-ADAPTADOR DE RED

El kit incluye un adaptador de red 230 VCA 50 Hz / 15 VCC 1 A para la alimentación del monitor. No se deben usar otros modelos de alimentación, ya que podrían dañar de forma irreversible el aparato y anular la garantía. No secciono o alargue el cable del adaptador de red o se anulará la garantía. El cable de 15 V del adaptador está identificado con una etiqueta roja +15 V. El cable de masa del adaptador está identificado con una etiqueta negra GND.

C - INSTALACIÓN

Consejos y notas importantes:

• Para disfrutar plenamente de la placa externa, identificados en la descripción de la placa externa, le recomendamos que la configure (volumen del capítulo 4 - Placa externa) al dorso de la placa altavoz antes de la instalación definitiva. (No hay que respetar ninguna polaridad). Para ello, puede ser necesario conectarla sobre la mesa para comprobar que los ajustes se han realizado correctamente.
• Si prueba el producto antes de instalarlo, no lo haga con la placa
• La función de apertura solo es posible si se ve el video de la placa externa correspondiente.

externa y el monitor en la misma habitación, sino el videoportero emitirá un sonido estridente (efecto Larsen).

• No exponga la cámara directamente al sol ni la dirija a una superficie reflectante.
• Se recomienda pasar los cables por una vaina de protección para protegerlos de los golpes y de la intemperie.

1. CABLEADO

Para evitar los riesgos de interferencias y configuración incorrecta, no pase el cable del videoportero por la misma vaina que los cables eléctricos de alimentación (230 V - 50 Hz). Cada cable que conecta la placa externa al monitor debe ser de una sola pieza. Evite hacer empalmes (regletas de bornes, soldaduras, etc.).

Atención: No doble nunca los cables para aumentar la sección.

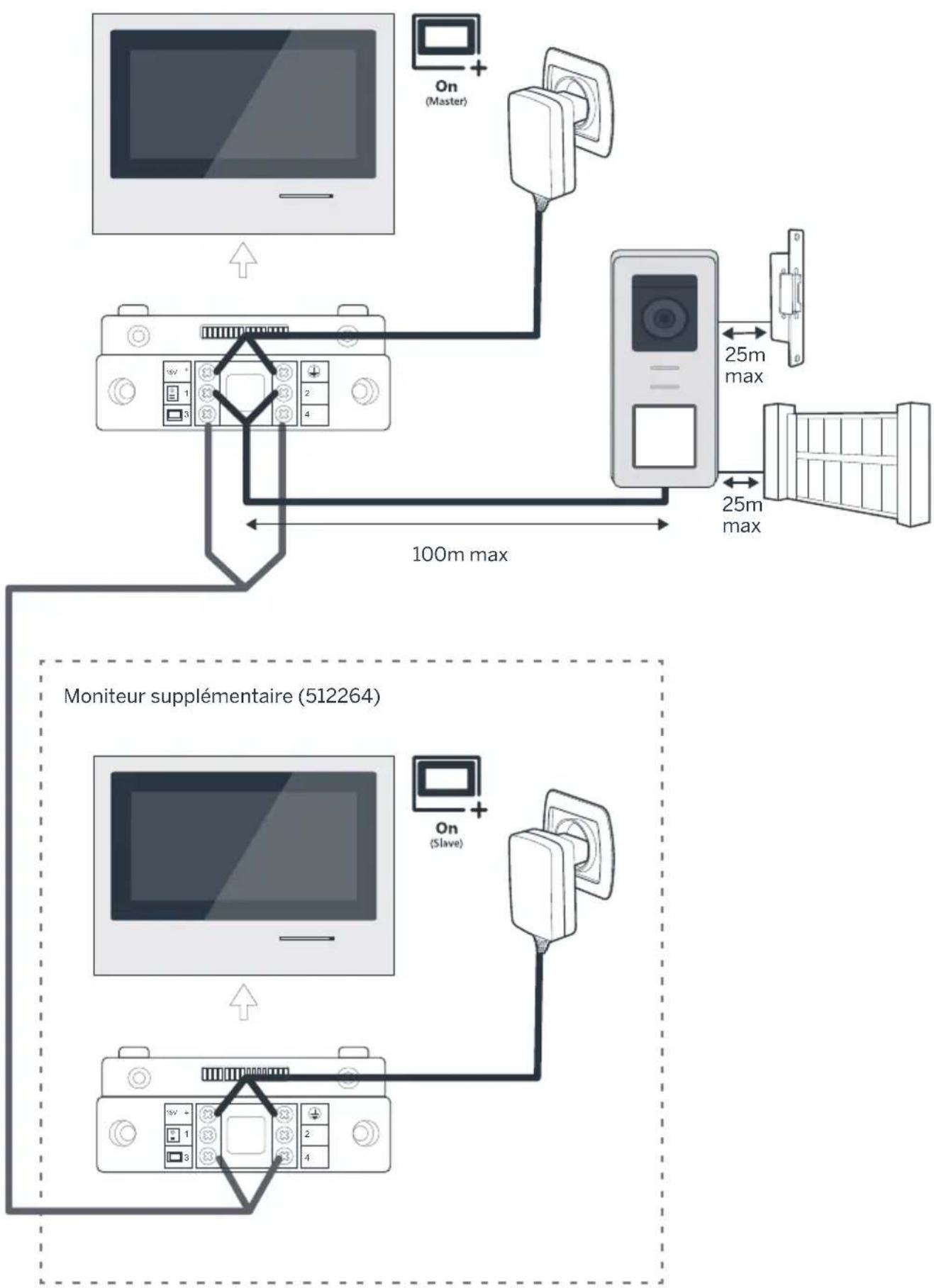

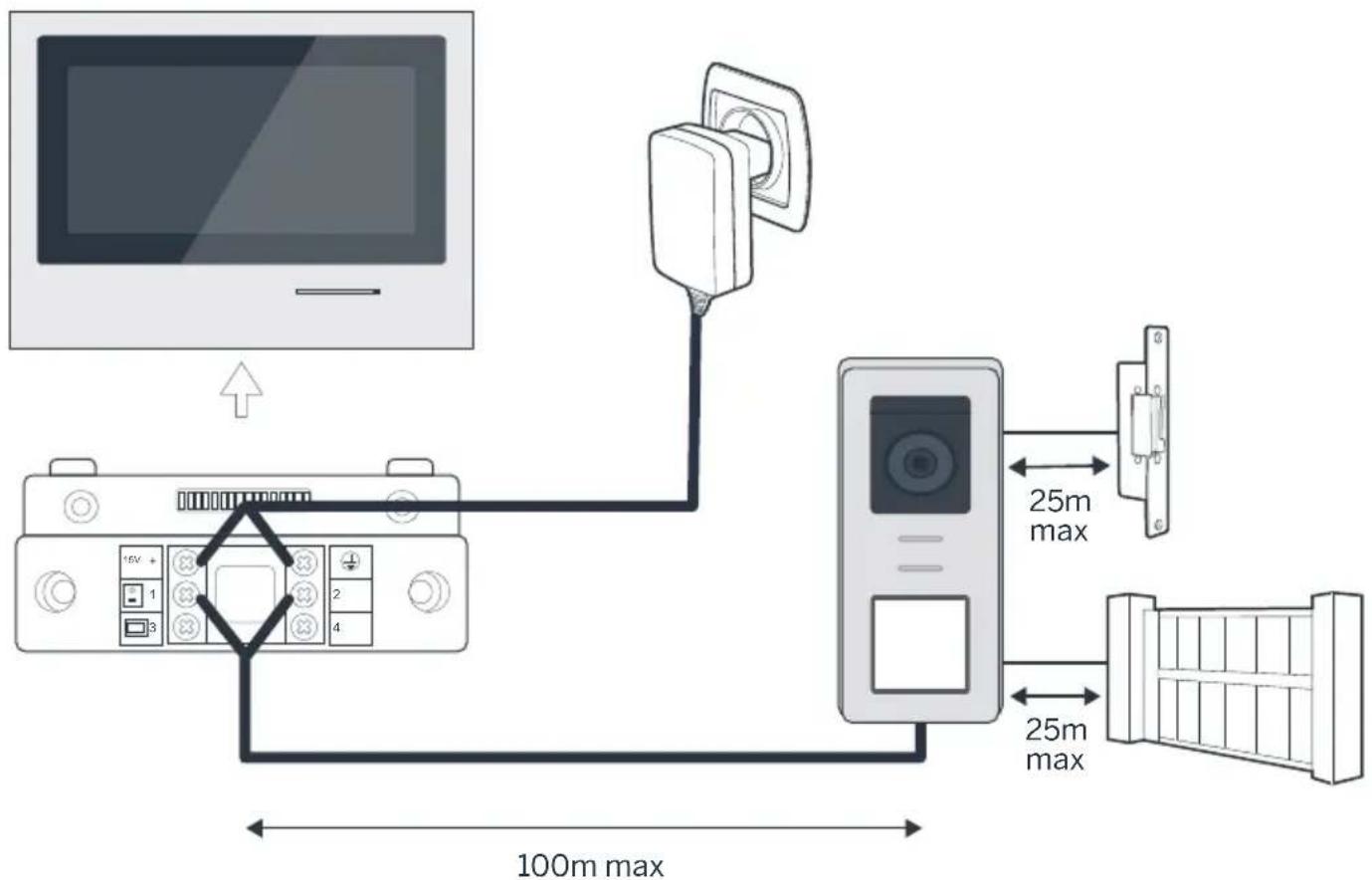

1.1. Conexión del videoportero (monitor, placa externa y cámara, véanse fig. 1 y fig. 2)

• Conecte correctamente los cables respetando uno de los esquemas de cableado en función de la configuración deseada.
• Compruebe la etiqueta que está pegada en la parte delantera del soporte inteligente y al dorso de la placa externa.
• En función de la configuración elegida, configure el monitor en modo maestro «Master» o esclavo «Slave». Podrá realizar este ajuste desde el menú de gestión de los parámetros del monitor.

1.2. Conexión de una motorización de cancela

• La placa externa suministra un contacto seco (sin corriente) que se debe conectar al control del botón pulsador de la motorización de la cancela.
• Conéctela directamente a los bornes identificados en la descripción de la placa externa (capítulo 4 - Placa externa) al dorso de la placa (no hay que respetar ninguna polaridad).

1.3. Conexión de un cerradero o una cerradura eléctrica

Importante: El cerradero o la cerradura eléctrica que controle usted deben estar obligatoriamente con una memoria mecánica. La corriente del cerradero no debe superar 12 V/1,1 A.

• Conéctela directamente a los bornes identificados en la descripción de la placa externa (capítulo 4 - Placa externa) al dorso de la placa (no hay que respetar ninguna polaridad).
• La función de apertura desde el monitor solo

es posible si se ve el video de la placa externa correspondiente.

2. CONFIGURACIÓN DE LA PLACA EXTERNA (VÉANSE FIG. 1, FIG. 2)

2.1. Ajuste del volumen de la placa externa:

Se puede acceder al ajuste del volumen, del tiempo y de la conversación desde la interfaz de ajuste en la pantalla del videoportero. Hay más detalles disponibles en el capítulo D - Uso.

2.2. Configuración de la configuración RFID:

La función RFID es una función que permite gestionar los elementos que se abren con llaves de proximidad desde la placa externa, incluso si la placa está apagada.

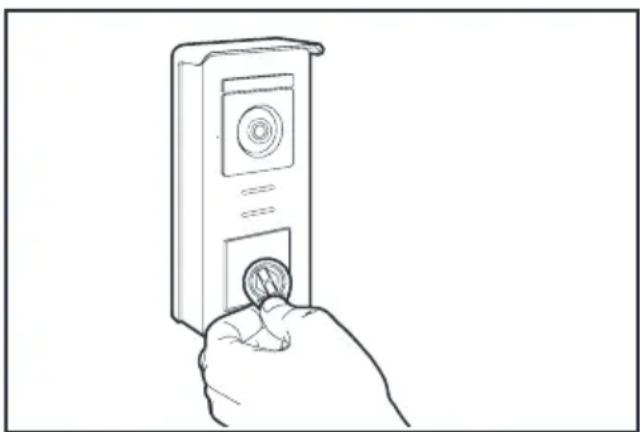

2.2.1 Programación (o reinicialización) de las llaves de proximidad de administradores:

En la primera puesta en marcha, es imperativo configurar las llaves de proximidad en el orden CEE:

1. Pulse el botón reset al dorso de la placa externa durante 5 segundos, la placa externa emitirá 6 bips cortos.
2. Pase la llave de proximidad de administrador (amarilla), un bip corto confirmará la

programación.

1. Pase la llave de proximidad + (azul), un bip corto confirmará la programación.
2. Pase la llave de proximidad - (roja), un bip largo confirmará el final de la programación de las llaves de proximidad de administración.

2.2.2 Añadir una o varias llaves de proximidad de sistemas:

1. Pase la llave de proximidad + (azul), 4 bips largos confirmarán que ha entrado en el modo de programación.
2. Pase todas las llaves de proximidad de usuario (gris) que desee activar, un bip corto confirmará la programación para cada llave de proximidad presentada.
3. Cuando todas las llaves de proximidad estén programadas, espere 10 segundos. Un bip largo indica el final del proceso de programación.

2.2.3 Eliminar una o varias llaves de proximidad de sistemas:

1. Pase la llave de proximidad - (roja), 4 bips largos confirmarán que ha entrado en el modo de programación.
2. Pase todas las llaves de proximidad de usuario (gris) que desee desactivar, un bip corto confirmará la desprogramación para cada llave de proximidad presentada.
3. Cuando todas las llaves de proximidad estén desprogramadas, espere 10 segundos. Un bip agudo indicará el final del proceso de programación.

2.2.4 Eliminar todas las llaves de proximidad de sistemas:

1. Pase la llave de proximidad de administrador (roja), 4 bips cortos confirmarán que ha

entrado en el modo de administración.

1. Pase 1 llave de proximidad de usuario (gris) ya añadida, un bip corto indica que todas las llaves de proximidad están desprogramadas.

2.2.5 Uso de las llaves de proximidad:

Para abrir el cerradero eléctrico, pase rápidamente su llave de proximidad de usuario (gris) previamente programada por la zona de lectura RFID. Un bip corto indicará la apertura del cerradero eléctrico.

Para abrir la motorización de cancela, presente la llave de proximidad durante 3 segundos delante de la zona de lectura RFID. Dos bips cortos indicarán la apertura de la cancela.

2.2.6 Sustitución de una llave de proximidad

Las llaves de proximidad RFID no tienen función predefinida. La etapa de programación es la que determina la función de la llave de proximidad, el color de las llaves de proximidad solo es un medio para reconocer su función. Por lo tanto, si se pierde una llave de proximidad, puede ser sustituida por cualquier otra llave repitiendo la etapa de programación.

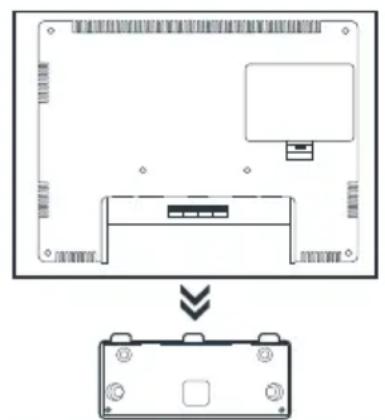

3 - INSTALACIÓN DEL SOPORTE INTELIGENTE

• El soporte inteligente está imantado al monitor y va fijado al dorso de este. Para tener acceso a él, deslice el soporte hacia abajo.
• Coloque el soporte en el emplazamiento previsto e identifique su posición óptima para la conexión de los cables.
• Si la calidad de los cables no es mural, rompa la parte de plástico inferior.

C - INSTALACIÓN

1

2

3

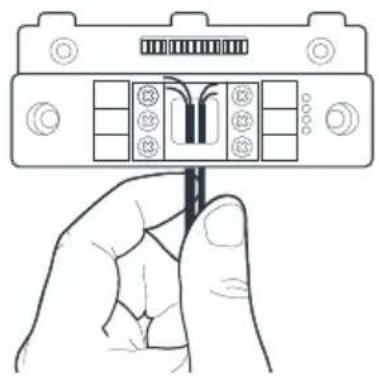

1. Pase los cables por el espacio previsto para ello.

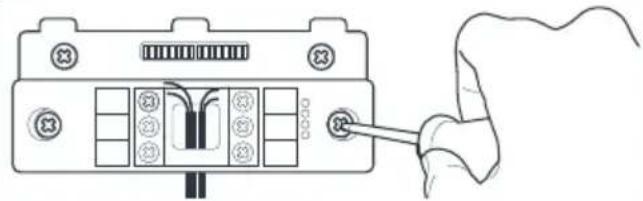

2. Fije el soporte inteligente con tornillos y tacos adecuados para la naturaleza del soporte (los tornillos y tacos suministrados son adecuados para paredes macizas).

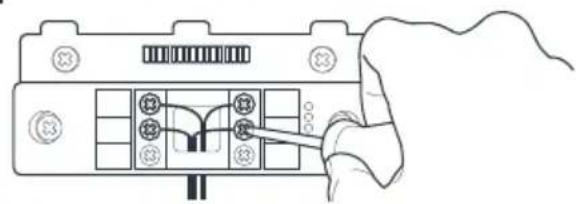

3. Conecte las regletas de bornes de conexión respetando bien los colores.

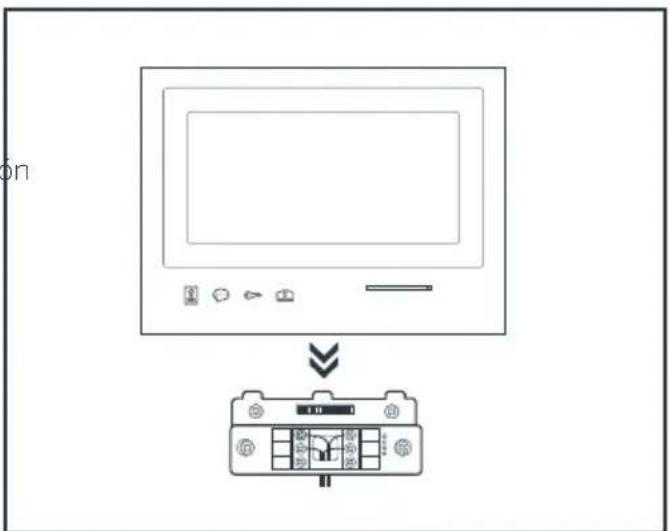

4 - DIAGNÓSTICO Y MONTAJE

• Una vez realizadas las conexiones y antes de colocar el monitor, disfrute del estado de los testigos del soporte inteligente:

Testigo de conexión del monitor adicional: Rojo = error de conexión, Azul = conexión OK o monitor ausente

Testigo de conexión de la alimentación: Rojo = error de conexión, Azul = alimentación correctamente conectada

Testigo de conexión de la placa externa: Rojo = inversión de polaridad, Azul = cableado OK

Testigo de conexión de la placa externa: Rojo = placa externa no conectada (cables desconectados o cortados)*, Azul = conexión OK

• Si el monitor se usa como monitor adicional en una instalación existente y no se le conecta directamente ninguna placa externa, es totalmente normal
• Si todos los testigos del soporte inteligente son de color azul (salvo eventualmente el de la placa externa, véase más arriba), coloque el monitor en su alojamiento. De lo contrario, controle la instalación.

Atención: en esta etapa, no conecte la alimentación al 230 VCA.

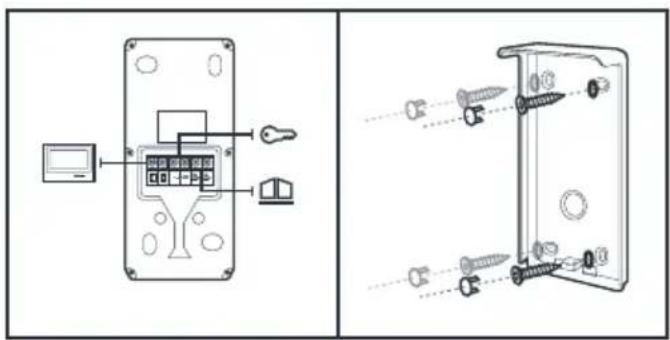

5. INSTALACIÓN DE LA PLACA EXTERNA PRINCIPAL O ADICIONAL

Atención: El producto no debe conectarse a la alimentación antes de terminar el cableado.

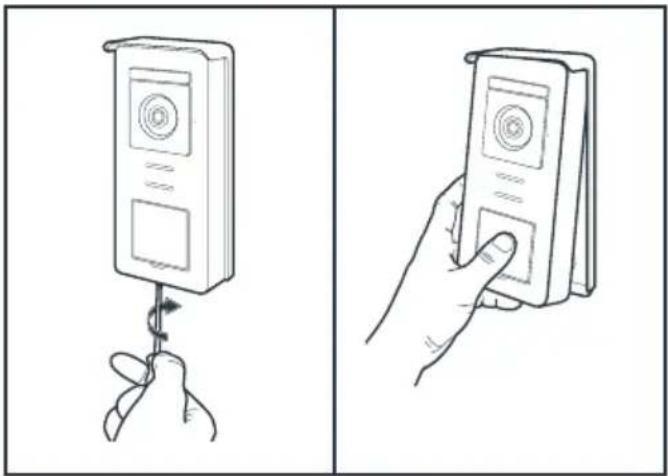

• Quite el tornillo antirrabo de la parte inferior de la placa externa.
• Bascule la cara delantera de la placa externa hacia delante.

• Conecte los dos cables procedentes del monitor y, en caso APS, conecte el cerradero eléctrico y la cancela (véase sección 1. Cableado).
• Compruebe que funciona correctamente (llamada de video...).

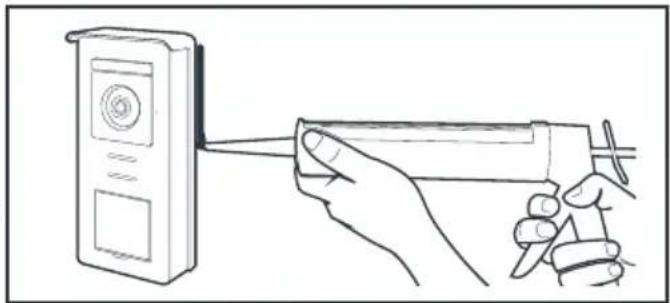

• Coloque una junta de silicona entre la visera y la pared para evitar la circulación de agua. No use silicona con ácido acético (olor a vinagre). No se recomienda poner una junta de silicona bajo la placa externa.

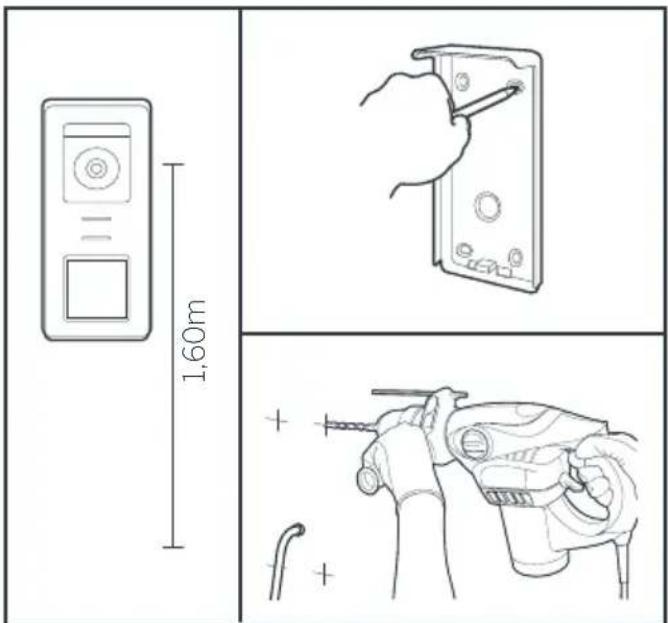

• El objetivo de la placa externa debe estar colocado a una altura de aproximadamente 1,60 m del suelo. Haga las marcas.
• Perfore. Use tacos adaptados a la naturaleza del soporte (los tornillos suministrados son adecuados para paredes macizas).

D - USO

1. USO DEL VIDEOPORTERO Y AJUSTES

• El Thomson Smart Bracket II se controla mediante teclas táctiles.
• La función de los botones varía en función del menú en el que se encuentre. Los iconos en la parte inferior izquierda de la pantalla le permiten entender su uso.

1 Pantalla apagada: modo espía: visualización de la cámara de la placa externa. En los menús: flecha de navegación. 2 Pantalla apagada: permite acceder al menú principal. Durante una llamada: permite responder a la llamada/finalizar la llamada. En los menús: flecha de navegación. 3 Pantalla apagada: permite acceder al menú principal. Durante una llamada: permite abrir el cerradero eléctrico. En los menús: OK/Selección. 4 Pantalla apagada: permite acceder al menú principal. Durante una llamada: permite abrir un contacto seco (motorización de cancela). En los menús: Volver.

ATENCIÓN: en modo espía, el sonido no está activado. Debe pulsar la tecla para iniciar una conversación.

• Menú principal

1 Selección del timbre y ajuste de los volúmenes. 2 Ajustes de la fecha y de la hora. 3 Cuando un segundo monitor está conectado, seleccione este icono y pulse OK para llamarlo. 4 Ajuste de los parámetros del videoportero Smart Bracket II. 5 Gestión y visualización de las fotos tomadas.

• Pantalla de selección del timbre y del volumen

1 Elección del timbre (placa externa). 2 Ajuste del volumen de llamada (intercom). 3 Ajuste del volumen del timbre. 4 Volumen de la voz (intercom).

• Pantalla de gestión de la fecha y la hora

• Pantalla de gestión de los parámetros

1	Ajustes de fabrica
2	Duración de activación del contacto seco para la motorización
3	Estado del monitor («Master» por defecto), solo el monitor adicionalmente ser ajustado en «Slave»
4	Borrar todas lasotos
5	Ajustes adiconiales de contraste, luminosidad...

2. USO DE LAS LLAVES DE PROXIMIDAD RFID

Las llaves de proximidad RFID permiten abrir al mismo tiempo los cerraderos eléctricos y los automatismos de cancela. La selección se realiza en función del tiempo de lectura de la llave de proximidad RFID.

Si la lectura es breve, se abre el cerradero eléctrico. Si la lectura es prolongada (3 s), se abre el automatismo de cancela.

F - PREGUNTAS FRECUENTES

Si su problema no figura a continuación, debe ponerse en contacto con nuestros servicios técnicos.

Síntomas Causas posibles Solutaciones
El soporte inteligente muestra un fallo (testigo rojo) cuando la pantalla está encendida.	Es totalmente normal El diagnóstico	co indicate por el soporte inteligente solo es vázido cuando la pantalla está desconnectada.
El monitor no se enciende nunca	El adaptador no está connectado a la red electrónica / el monitor no está correctamente introducido en el soporte inteligente.	Compruebe que todos los cables de alimentación estén correctamente connectados.
Ausencia deImagen en el monitor (pantalla azul o blanca).	La placña externa y el soporte inteligente no está connectados correctamente.	Retire la pantalla del soporte inteligente y consulte su diagnóstico. Controle las conexiones.
	La sección de los conductores usados no está adaptada a la distancia que separa el monitor de la placña externa	Controle la sección de los cables en función de la distancia conalysis del presentemanual de instrucciones.
LaImagen tiene interferencias.	La sección de los conductores usados no está adaptada a la distancia que separa el monitor de la placña externa.	Controle la sección de los cables en funciona de la distancia conalysis del presentemanual de instrucciones.
	Los cables que connectan la placña externa y el monitor pasan cerca de los cables de alimentación de red de 230 V	Siempre que sea possible, use una vainapecifieda para los cables que connectan el monitor a la placña externa.
	El objetivo de la placña externa está sucio orayado	Limpie la lente de la placña externa con un trapo suave.
Ruido de fondo cuando la communicator de audio está activada.	La sección de los conductores usados no está adaptada a la distancia que separa el monitor de la placña externa.	Controle la sección de los cables en funciona de la distancia conalysis del presentemanual de instrucciones.
	Los cables que connectan la placña externa y el monitor pasan cerca de los cables de alimentación de red de 230 V	Siempre que sea possible, use una vainapecifieda para los cables que connectan el monitor a la placña externa.

F - PREGUNTAS FRECUENTES

Laorden de cancela no activan una motorizacion.	La sección de los conductores usados no está adaptada.	Controle la sección de los cables conalysis del presentemanual de instrucciones.
	La placatexterna y lamotorizacion no estanconectadascorrectamente.	Controle las conexiones y lamentadque se debe usar enla motorizacion de cancela conayuda delmanual de instruccionesde la motorizacionde cancela.
Laorden de cerradero noabre nunca la puerta.	La seccion de los conductoresusados no está adaptada.	Controle la seccion de los cables conayuda del presentemanual de instrucciones.
	La placatexterna y el cerraderonostaan connectadoscorrectamente.	Controle las conexiones entrela placatexterna y el cerraderoelectrico.
	El modelodel cerradero electricocosado no está adaptado.	Controle la compatibilidaddel cerradero conlaspecificaciones delpresentemanual de instrucciones.
Durante la communicatedon un visitante, el sonido del monitor es bajo o estadtorsionado.	El micrófono de la placatexterna estáobstruido.	Compruebe que el micrófono de la placatexterna está limpio(suciedad, insectos...)
Durante una llamada,no hay sonido o elfuncirimiento delproducto es aleatorio	El o los monitores no tenen elmodo correcto «Maestro» or«Esclavo»	Compruebe que el monitor tengalaclassification correctaaccediendo almenú de gestiónde los parámetros

G - INFORMACIÓN TÉCNICA Y LEGAL

1 - CARACTERÍSTICAS GENERALES

Monitor y soporte inteligente
Timbres	Cantidad 6 timbres para elegir (85 dB)
Pantalla	Tamaño Diagonal de 7 pulgadas (17.78cm), 16/9
	Resolución 800 x 480
Capacidad de la memoria para imágenes	100otos
Tensión de alimentación	15 V/1A
Consumo	400mA
Temperatura e indices de humedad de uso	-10 °C a 50 °C, 85 % de HR como máximo
Dimisión	205 (ancho) x 157 (alto) x 18 (prof.) (mm)

Placa externa
Tipo de sensor	1/4" CMOS
Ángulo de visión	105°
Temperatura e indices de humedad de uso	-10 °C a 50 °C, 85 % de HR como máximo
Dimisión	164 (alto) x 78 (ancho) x39 (prof.) (mm)
Índice de protección	IP44

G - INFORMACIÓN TÉCNICA Y LEGAL

2 - GARANTÍA

• Este producto tiene una garantía de 3 años para las piezas y la mano de obra desde la fecha de la compra. Es obligatorio conservar el justificante de compra durante todo el periodo de la garantía.
• La garantía no cubre los daños causados por negligencia, golpes y accidentes.
• Ningún elemento de este producto debe ser abierto o reparado si no es por el personal de la empresa SmartHome France.
• Cualquier intervención en el aparato anulará la garantía.

3 - ASISTENCIA Y ASESORAMIENTO

• A pesar de todo el cuidado que hemos aportado al diseño de nuestros productos y a la realización de estas instrucciones, si encuentra dificultades durante la instalación del producto o tiene cualquier duda, recomendamos encarecidamente que se ponga en contacto con nuestros especialistas, que se encuentran a su disposición para asesorarle.
• En caso de problemas de funcionamiento durante la instalación o tras unos días de uso, deben ponerse en contacto con nosotros con la instalación delante para que nuestros técnicos diagnostiquen el origen del problema, ya que este seguramente se deba a un ajuste no adaptado o a una instalación no conforme. Si el problema procede del producto, el técnico le dará un número de expediente para la devolución a la tienda. Sin este número de expediente, la tienda tendrá derecho a rechazar el cambio del producto.

Póngase en contacto con los técnicos de nuestros servicios posventa en el:

Helpline: + 34 902 101 633

De lunes a jueves de 8:00 a 17:00 h y los viernes de 08:00 a 13:00 h.

4 - DEVOLUCION DEL PRODUCTO - SPV

A pesar del cuidado aportado al diseño y a la fabricación de su producto, si este debe ser devuelto al servicio posventa, puede considerar la evolución de las intervenciones en nuestra situación de internet en la dirección: http://sav.smart-home-france.com

Avidsen se compromete a disponer de existencias de piezas

de repuesto para este producto durante el periodo de la

garantía contractual.

5 - DECLARACION DE CONFORMIDAD CE

Con la Directiva RED (2014/53/UE)

SmartHome France declara que el equipo designado a continuación:

Videoportero en color SmartBracket II 512263

Cumple con la directiva RED y que su conformidad se ha evaluado según las normas aplicables vigentes:

EN301489-1V2.2.0

EN 301489-3 V2.1.1

EN 300 330-1 V2.1.1

EN 300 328 V2.1.1

EN 62479: 2010

EN 62368 -1: 2014 +A11: 2017

del EN Tours Alexandre Chaverot, de 08/11/18 presidente

THOMSON es una marca de TECHNICOLOR S.A. usada con licencia por:

SmartHome France

19 avenue Marcel Dassault - 37200 Tours - Francia

512263

PT Videoportero a color Smart Bracket II

2wires

Easy Install

Smart RFID

100°

100 fotos

7

Protección de polaridad

Figura 1

6 - ADAPTADOR DE CORRIENTE

2.2.4 Eliminar todas las tarjetas de usuario:

1. Pasar la tarjeta de administrador (amarilla). 4 pitidos cortos indican la entrada en el modo de administración. 2. Pasar 1 tarjeta de usuario (gris) ya

adición. Un pitido corto indica que todas las tarjetas de usuario fueron desprogramadas.
