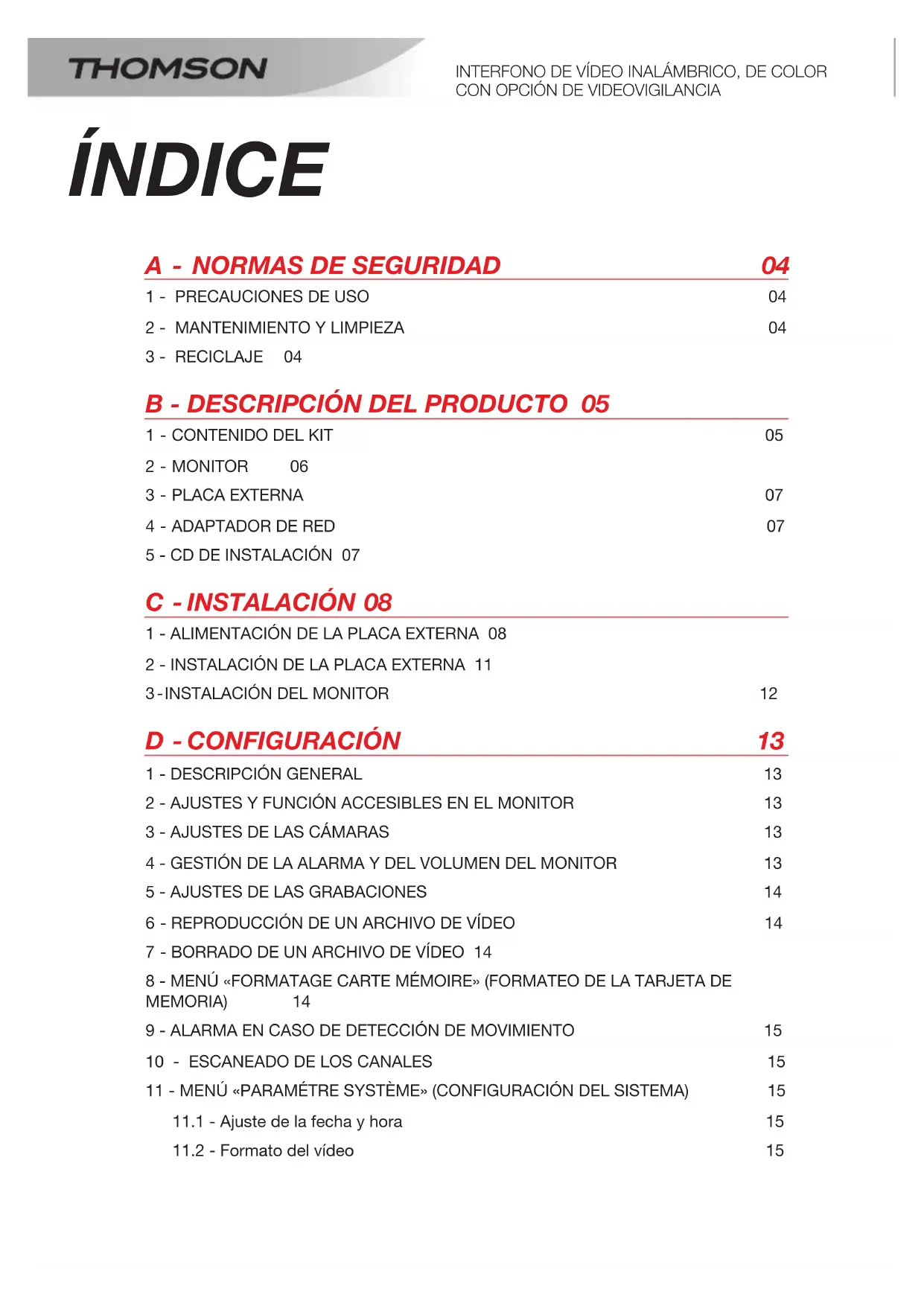

MANUAL DE USUARIO 512268 THOMSON

A - NORMAS DE SEGURIDAD 04

1 - PRECAUCIONES DE USO 04
2 - MANTENIMIENTO Y LIMPIEZA 04
3 - RECICLAJE 04

B - DESCRIPCIÓN DEL PRODUCTO 05

1 - CONTENIDO DEL KIT 05
2 - MONITOR 06
3 - PLACA EXTERNA 07
4 - ADAPTADOR DE RED 07
5 - CD DE INSTALACIÓN 07

C - INSTALACIÓN 08

1 - ALIMENTACIÓN DE LA PLACA EXTERNA 08
2 - INSTALACIÓN DE LA PLACA EXTERNA 11
3-INSTALACIÓN DEL MONITOR 12

D - CONFIGURACIÓN 13

1 - DESCRIPCIÓN GENERAL 13
2 - AJUSTES Y FUNCIÓN ACCESIBLES EN EL MONITOR 13
3 - AJUSTES DE LAS CÁMARAS 13
4 - GESTIÓN DE LA ALARMA Y DEL VOLUMEN DEL MONITOR 13
5 - AJUSTES DE LAS GRABACIONES 14
6 - REPRODUCCIÓN DE UN ARCHIVO DE VÍDEO 14
7 - BORRADO DE UN ARCHIVO DE VÍDEO 14
8 - MENÚ «FORMATAGE CARTE MÉMOIRE» (FORMATEO DE LA TARJETA DE MEMORIA) 14
9 - ALARMA EN CASO DE DETECCIÓN DE MOVIMIENTO 15
10 - ESCANEADO DE LOS CANALES 15
11 - MENÚ «PARAMÉTRE SYSTÈME» (CONFIGURACIÓN DEL SISTEMA) 15

11.1 - Ajuste de la fecha y hora 15
11.2 - Formato del vídeo 15

11.3 - Ahorrador de energía 16

11.4 - Periodo de inactividad 16

11.5 - Idiomas 16

E - USO 17

1 - PRINCIPIO DE FUNCIONAMIENTO 17
2 - SÍMBOLOS EN PANTALLA 17
3 - TECLAS Y FUNCIONES 18

F - PREGUNTAS FRECUENTES 19

G - PRODUCTOS ADICIONALES 21

1 - CÁMARA DE COLOR, INALÁMBRICA 512167 21

H - INFORMACIÓN TÉCNICA Y LEGAL 22

1 - CARACTERÍSTICAS GENERALES 22
2 - CARACTERÍSTICAS FUNCIONALES 22
3 - GARANTÍA 23
4 - ASISTENCIA Y ASESORAMIENTO 23
5 - DEVOLUCIÓN DEL PRODUCTO/SPV 23
6 - DECLARACIÓN DE CONFORMIDAD 23

A - NORMAS DE SEGURIDAD

1 - PRECAUCIONES DE USO

• No instalar el monitor en condiciones extremas de humedad, temperatura o con riesgo de oxidación o polvo.
• No instalar el monitor en sitios fríos o sujetos a grandes variaciones de temperatura.
• La placa externa no debe exponerse directamente a la luz del sol o a la intemperie. Es preferable un porche o un sitio cubierto.
• La placa externa no debe instalarse en un sitio donde el filtro del objetivo se pueda rayar o ensuciar.
• No deben acumularse varios ladrones o cables alargadores.
• No instalar cerca de productos químicos ácidos, amoniaco o una fuente que emita gases tóxicos.
• No instalar en un entorno explosivo o cerca de productos volátiles o inflamables.
• No colocar ningún recipiente de agua encima del aparato.
• No cubrir el aparato.
• El monitor y su adaptador de red se deben usar solamente en el interior.

2 - MANTENIMIENTO Y LIMPIEZA

• Antes de cualquier mantenimiento, el producto debe desconectarse de la red eléctrica.
• El producto no debe limpiarse con sustancias abrasivas ni corrosivas.
• Use un simple trapo suave ligeramente humedecido.
• No debe vaporizarse un aerosol ya que podría dañar el interior del producto.

3 - RECICLAJE

Está prohibido desechar las pilas usadas con la basura ordinaria. Las pilas / acumuladores que contienen sustancias nocivas llevan marcados los símbolos contiguos que indican la prohibición de tirarlas con la basura ordinaria. La designación de los metales pesados correspondientes es la siguiente: Cd = cadmio, Hg = mercurio, Pb = plomo.

Puede entregar estas pilas / acumuladores usados en los vertederos municipales (centros de clasificación de materiales reciclables) que tienen la obligación de recogerlos. No deje las pilas / pilas de botón / acumuladores al alcance de los niños, manténgalos en un sitio al que no puedan acceder. Hay riesgo de que los niños o los animales domésticos se los traguen. ¡Peligro de muerte! Si a pesar de todo se diera el caso, consulte inmediatamente con un médico o acuda al hospital. Tenga cuidado de no cortocircuitar las pilas ni tirarlas al fuego ni recargarlas. ¡Existe riesgo de explosión!

Este logotipo significa que no se deben tirar aparatos inservibles con los residuos domésticos. Las posibles sustancias peligrosas contenidas en el aparato pueden perjudicar la salud o el medio ambiente. Entregue estos aparatos a su distribuidor o utilice los servicios municipales de recogida selectiva.

B - DESCRIPCIÓN DEL PRODUCTO

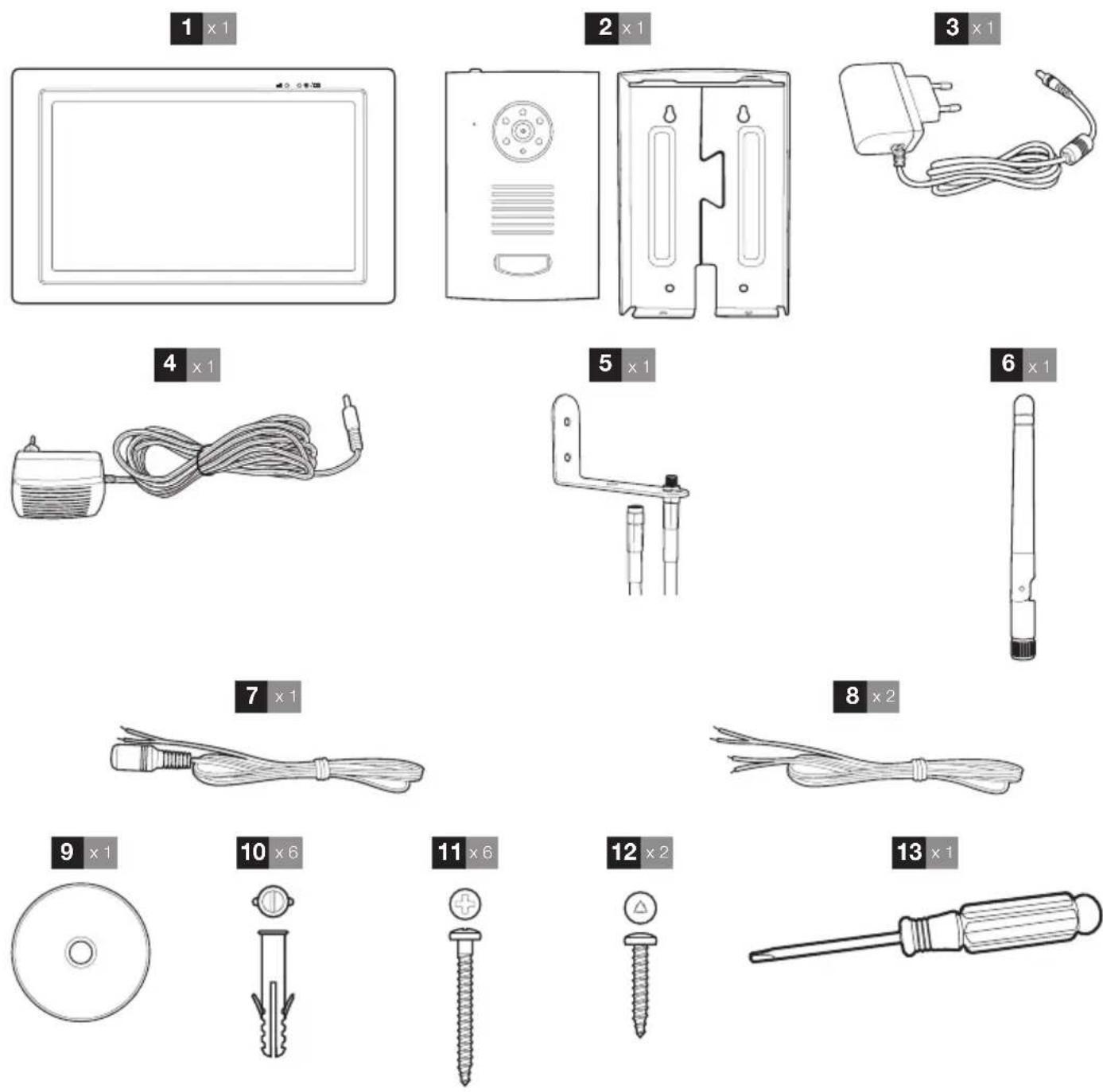

1 - CONTENIDO DEL KIT

1	Monitor
2	Placa externa y visera de protección
3	Adaptador de red 5 VCC 1 A
4	Adaptador de red 12 VCC 1A
5	Soporte del cable de antena
6	Antena
7	Cable de alimentación de red de la placa externa para el adaptador 12 VCC
8	Cable de alimentación del cerradero eléctrico Contacto seco para motorización de cancela

9	CD de instalación del programa de reproducción de las grabaciones de vídeo
10	Tacos para la fijación de la placa externa y del monitor
11	Tornillos para la fijación de la placa externa y del monitor
12	Tornillos de bloqueo de la placa externa en a visera de protección
13	Destornillador triangular para tornillo de bloqueo

B - DESCRIPCIÓN DEL PRODUCTO

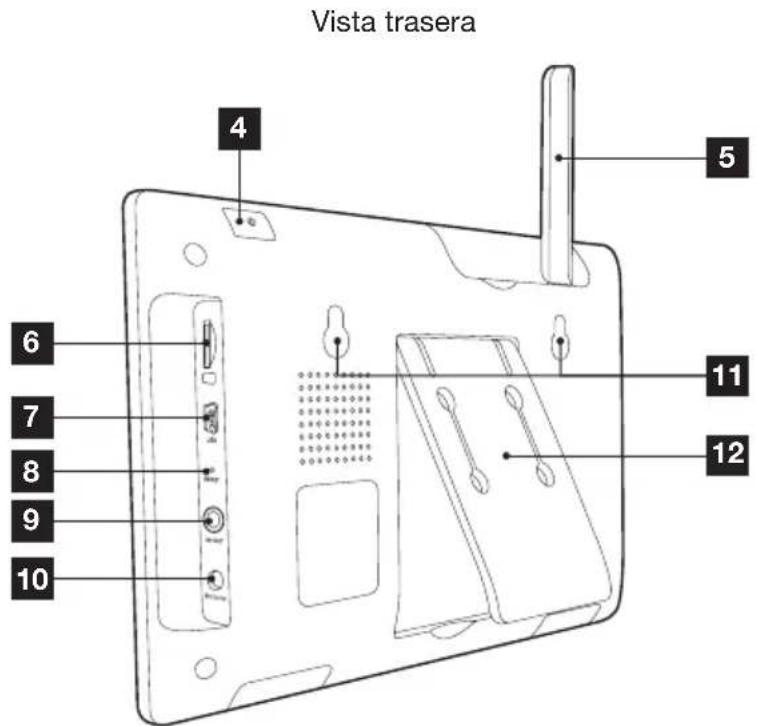

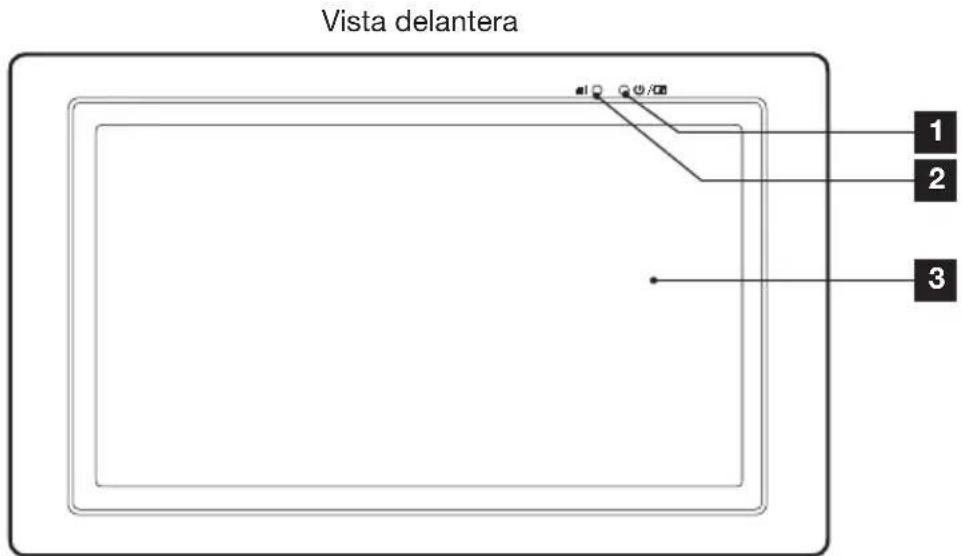

2 - MONITOR

1	indicador de carga de la batería
2	indicador de recepción inalámbrica
3	Pantalla LCD táctil
4	Botón de Inicio/Parada (mantener pulsado durante 2 segundos)
5	Antena plegable
6	Emplazamiento para la tarjeta de memoria microSD (no suministrada)

7	Puerto miniUSB para conectar a un PC
8	Botón Reset
9	Salida AV
10	Entrada de alimentación 5 V
11	Orificios para la fijación en la pared
12	Pie plegable

B - DESCRIPCIÓN DEL PRODUCTO

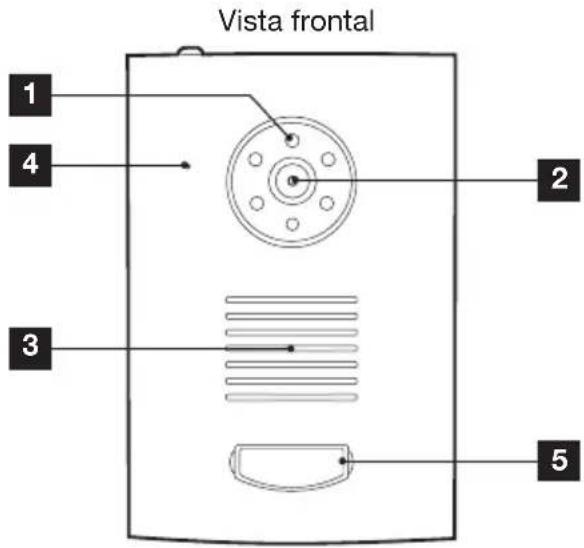

3 - PLACA EXTERNA 4 - ADAPTADORES DE RED

1	Iluminación por infrarrojos para la visión nocturna
2	Objetivo de la cámara
3	Altavoz
4	Micrófono
5	Botón de llamada + portaetiqueta
6	Botón de emparejamiento
7	Emplazamiento de las pilas
8	Terminales de conexión

- Se suministra en el kit un adaptador de red 230 VCA 50 Hz / 5 VCC 1 A para la alimentación del monitor. - Se suministra en el kit un adaptador de red 230 VCA 50 Hz/ 12 VCC 1 A para la alimentación de la placa externa si quiere que alimente un cerradero eléctrico y para tener acceso al modo espía (se puede ver el vídeo sin que haya llamada externa)

No se deben usar otros modelos de alimentación, ya que podrían dañar irremediablemente el aparato y anular la garantía.

5 - CD DE INSTALACIÓN

El CD suministrado permite reproducir en un ordenador las secuencias de vídeo que se han grabado en una tarjeta de memoria (no suministrada) desde el monitor.

C - INSTALACIÓN

1 - ALIMENTACIÓN DE LA PLACA EXTERNA

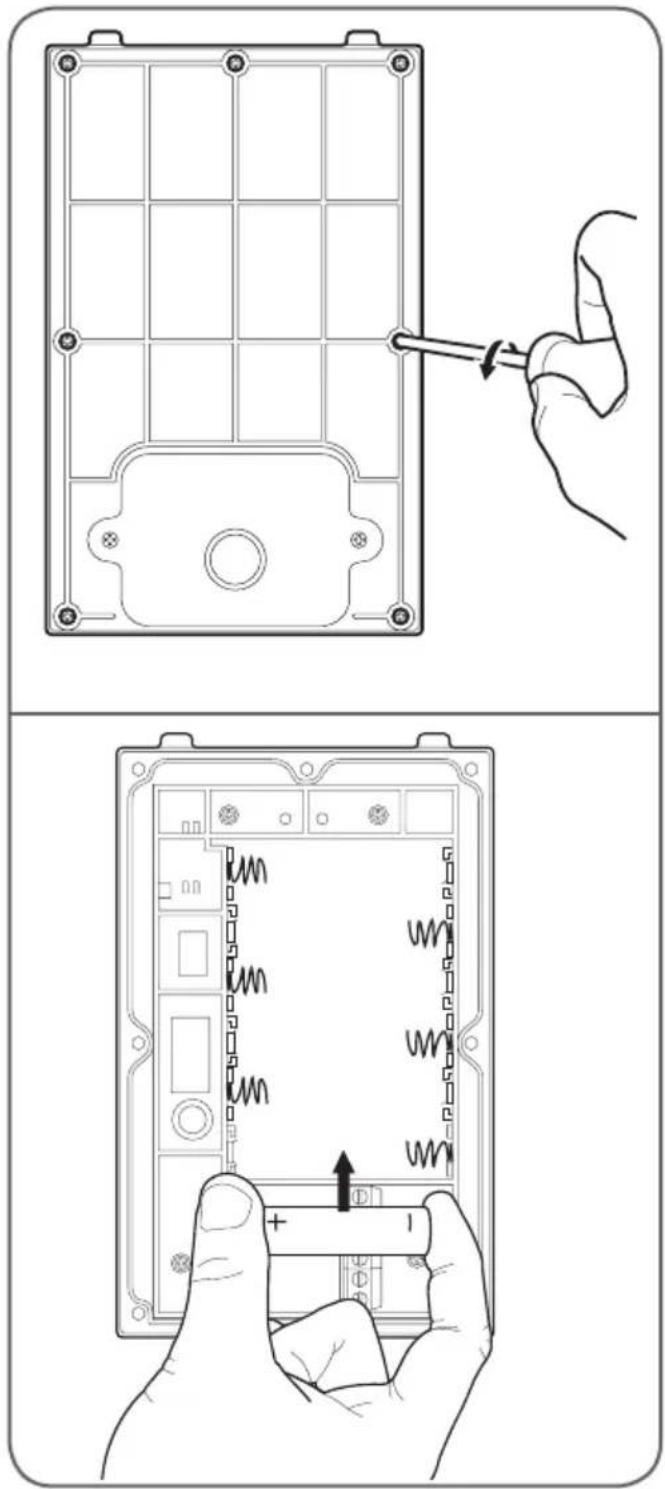

Con pilas

- Abra el compartimento de las pilas en la parte trasera de la placa externa e introduzca 6 pilas 1,5 V LR6 (no suministradas).

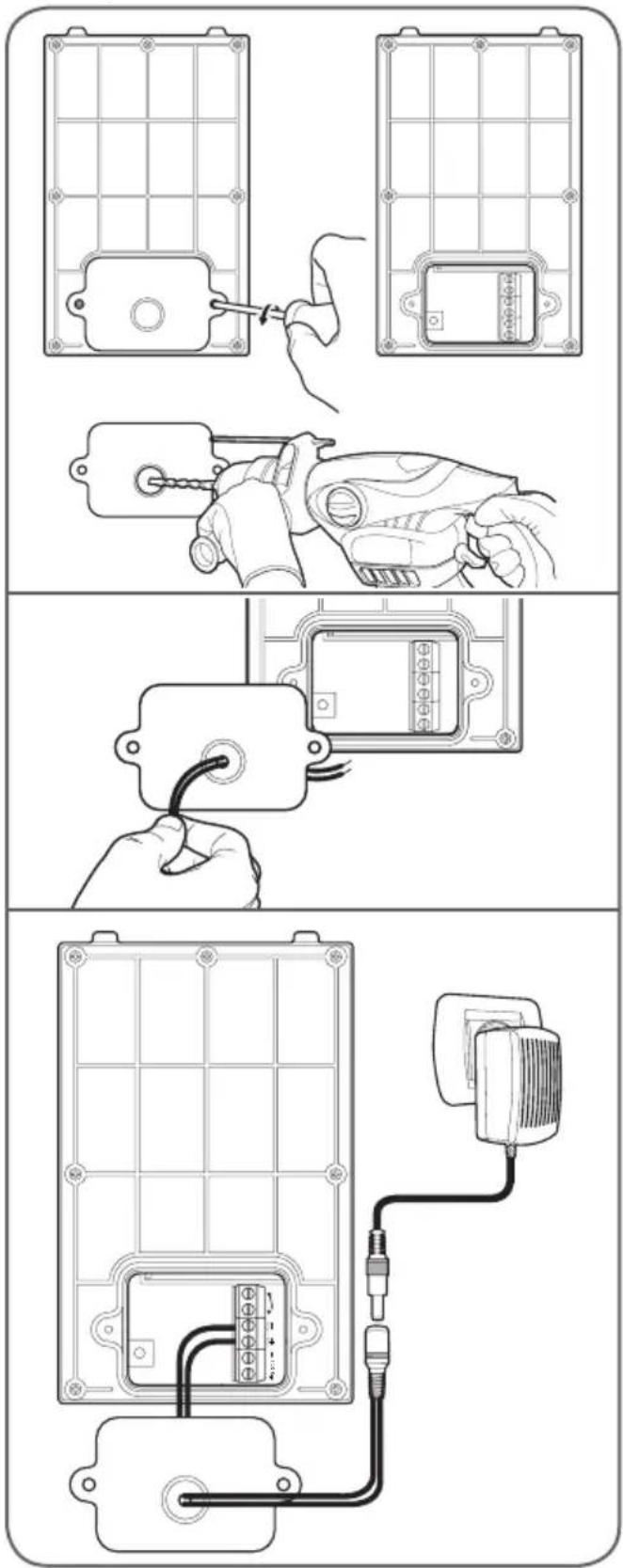

Con adaptador de red

- También puede alimentar la placa externa con el adaptador de red 12 VCC 1 A (suministrado) y el cable de alimentación rojo y negro. En este caso, no debe introducirse ninguna pila.

Instalar un cerradero eléctrico

- Si la placa externa está alimentada por el adaptador de red 12 V / 1 A suministrado, puede activar a distancia un cerradero eléctrico o una cerradura eléctrica 12 VCC.

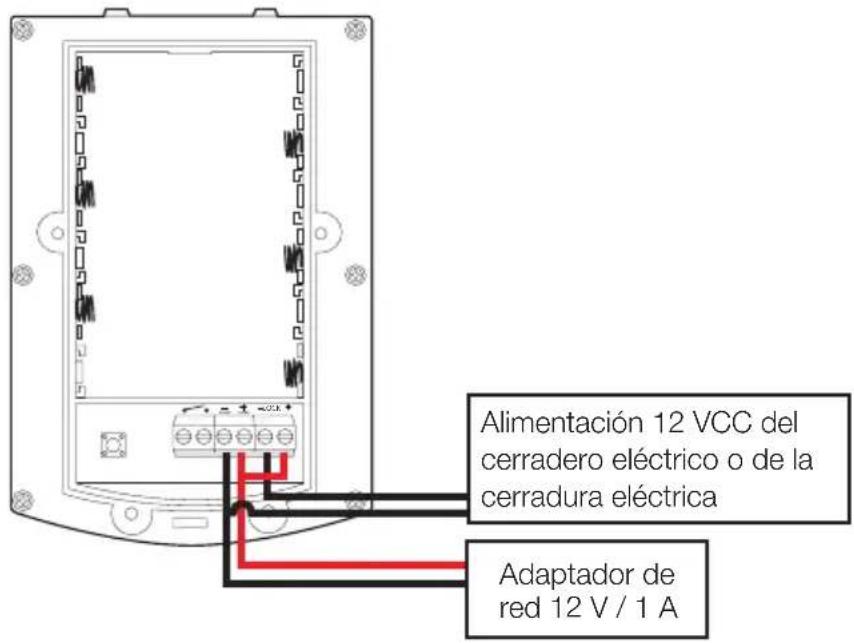

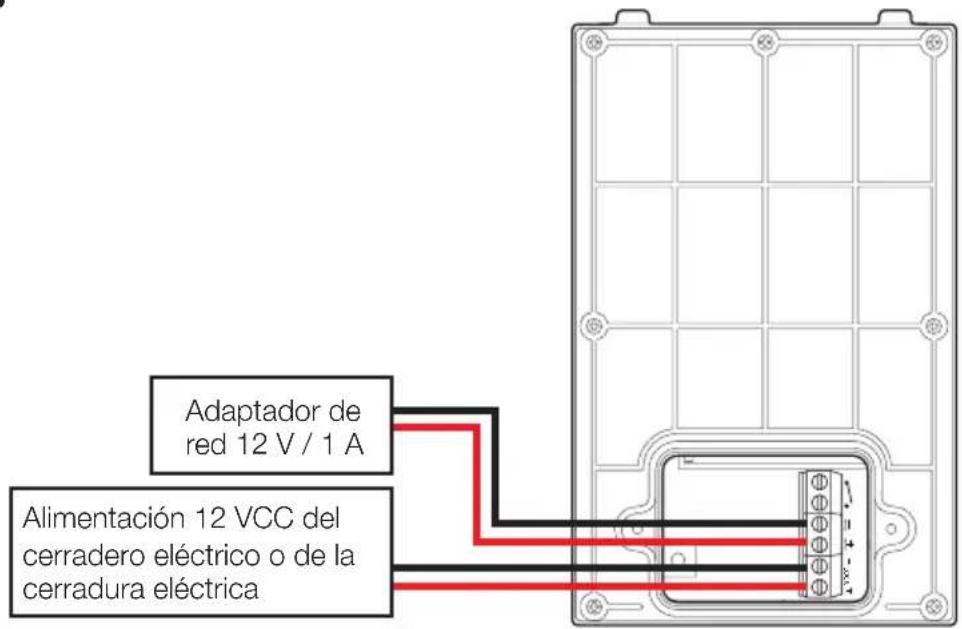

Para conectar el cerradero o la cerradura, siga los esquemas siguientes en función del modelo de placa externa.

Modelo A

Modelo B

C - INSTALACIÓN

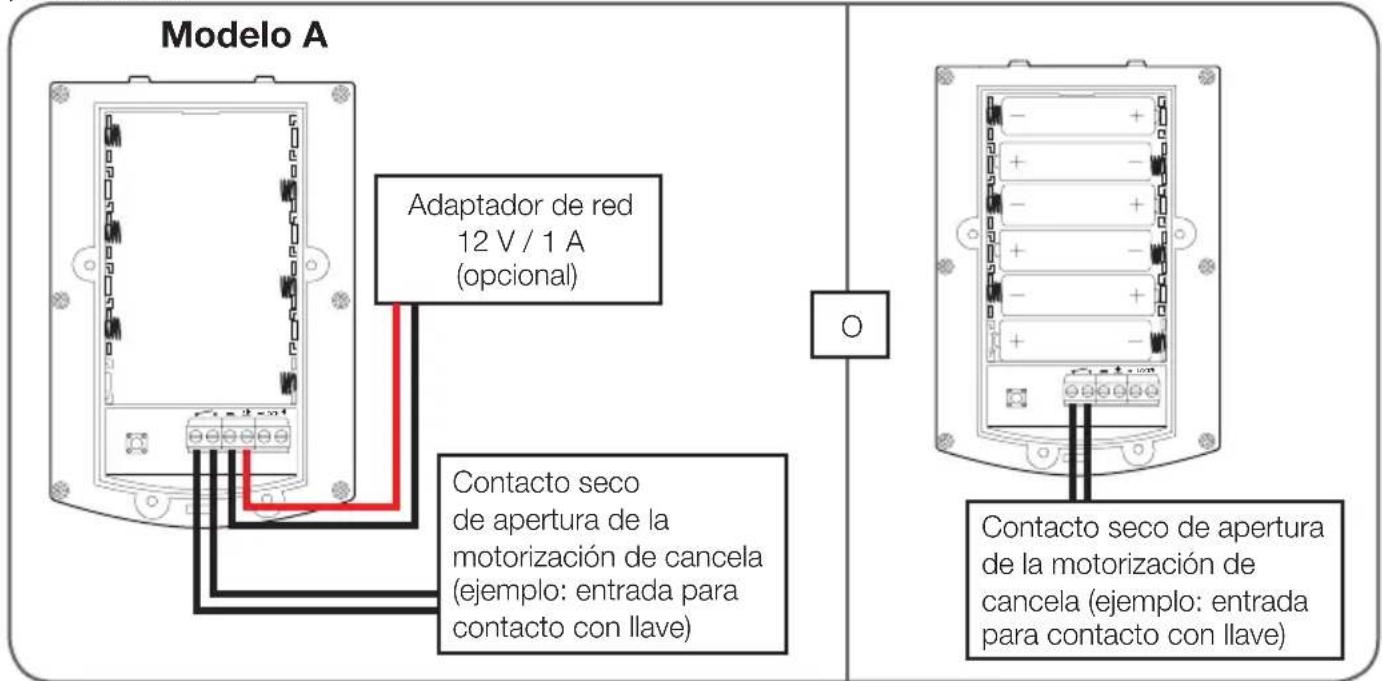

Controlar una motorización de cancela

- La placa externa puede alimentarse con un adaptador de red 12 V suministrado o con pilas, puede activar a distancia el contacto de apertura de una motorización de cancela.

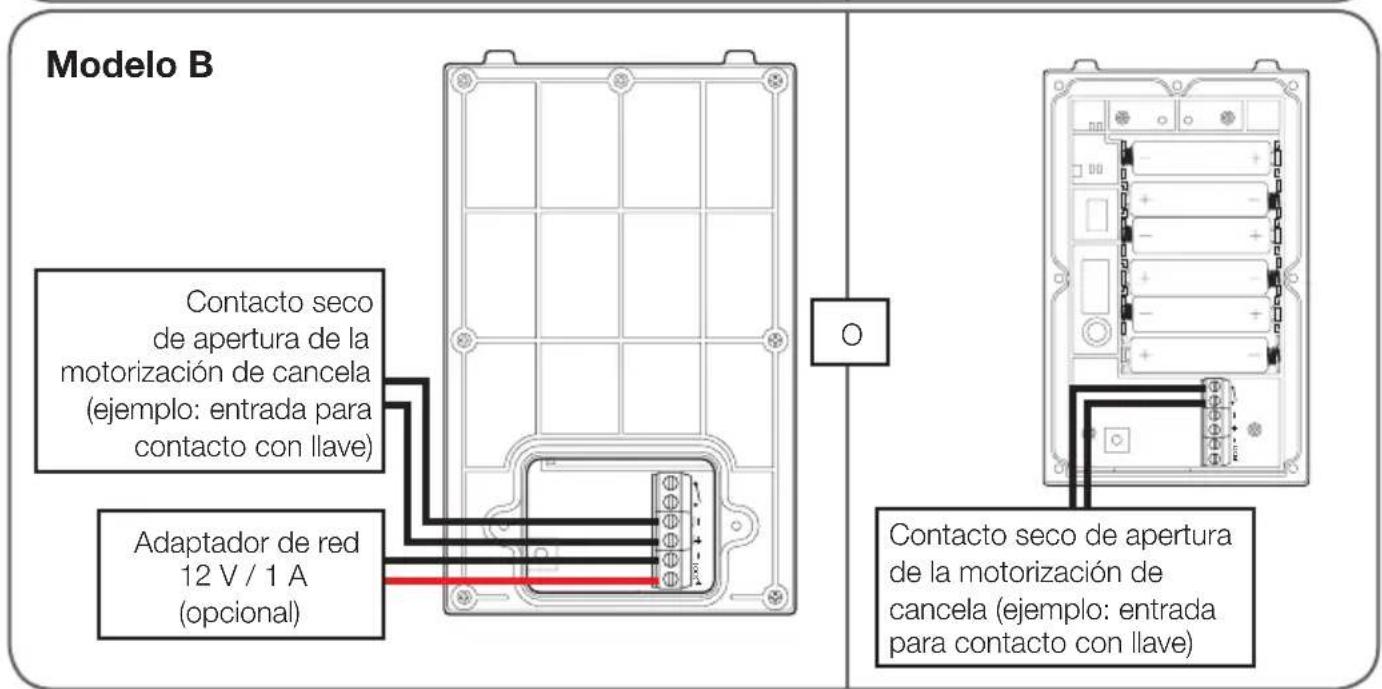

Para conectar la motorización de cancela, siga los esquemas siguientes en función del modelo de placa externa.

C - INSTALACIÓN

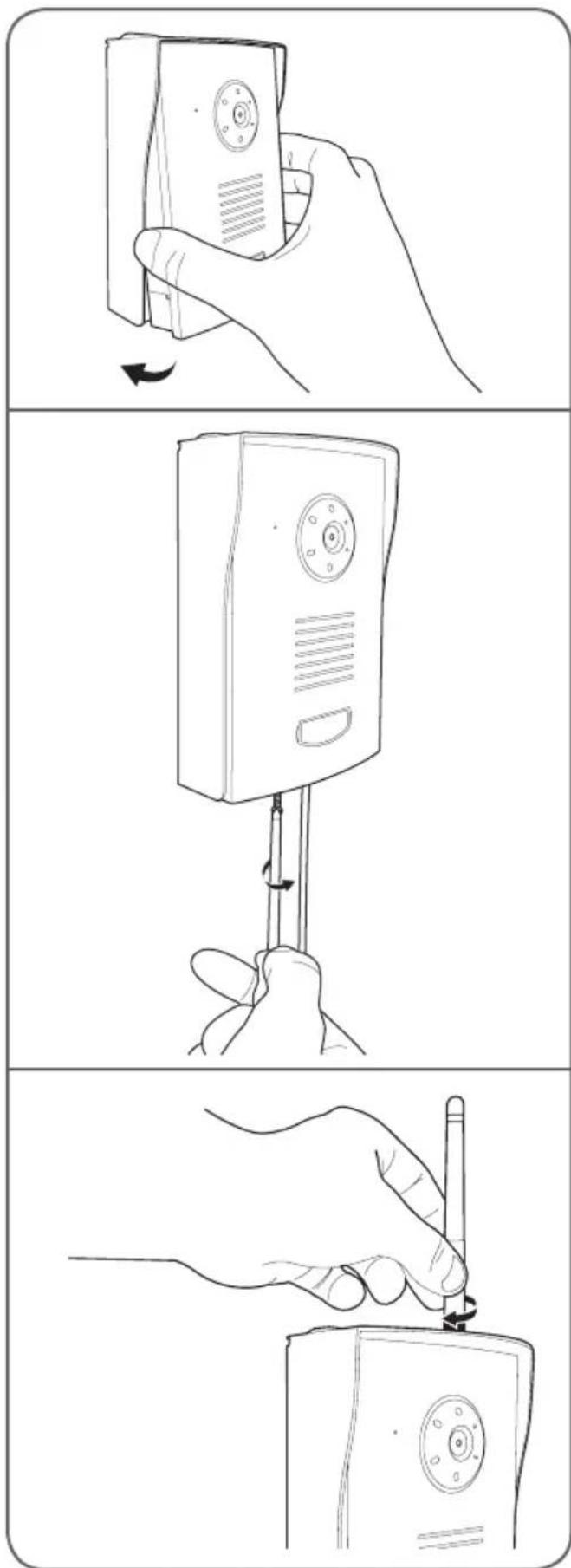

2 - INSTALACIÓN DE LA PLACA EXTERNA

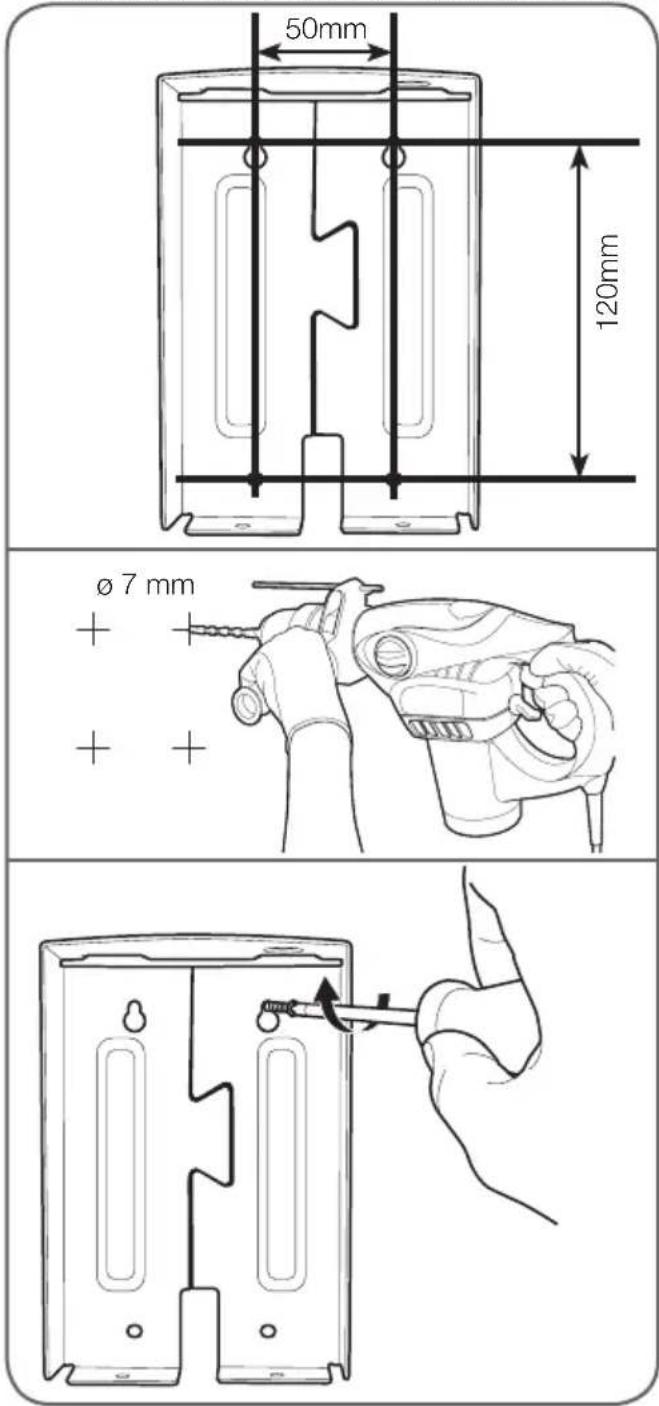

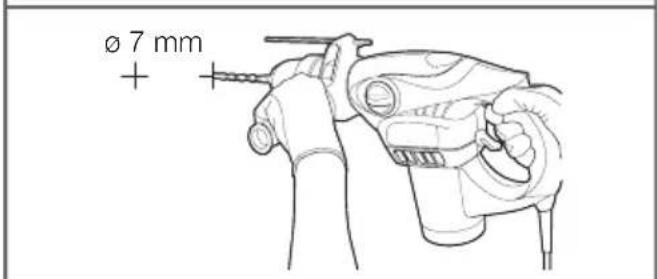

• Fije la caja de la placa externa en el pilar o en la pared con los tornillos y tacos adaptados al soporte (los tornillos y tacos suministrados son adecuados para las paredes macizas).
• Tras haber colocado las pilas y/o realizado las conexiones de la placa externa, colóquela en la caja. A continuación, atornille la placa externa a la caja con la tornillería suministrada.

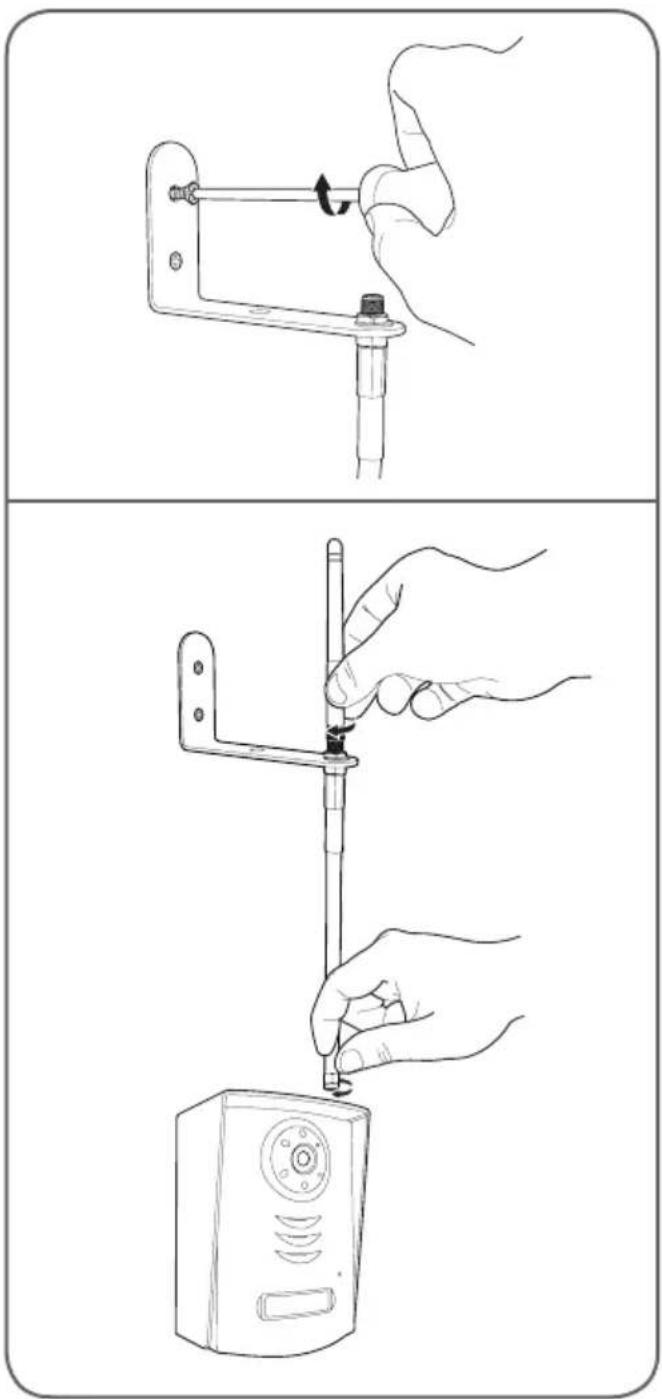

- Instale el cable de antena si la instalación sufriera importantes interferencias.

3 - INSTALACIÓN DEL MONITOR

Importante: El monitor se debe alimentar exclusivamente con el adaptador de red 5 VCC / 1 A (suministrado). Este adaptador carga la batería interna del monitor que tiene una autonomía de 3 h como máximo.

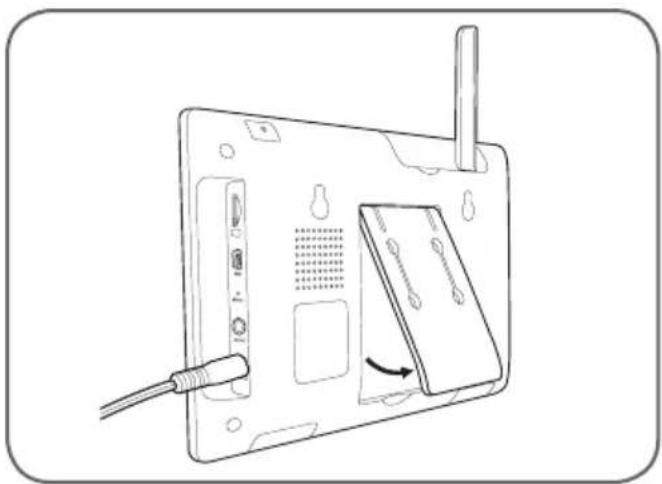

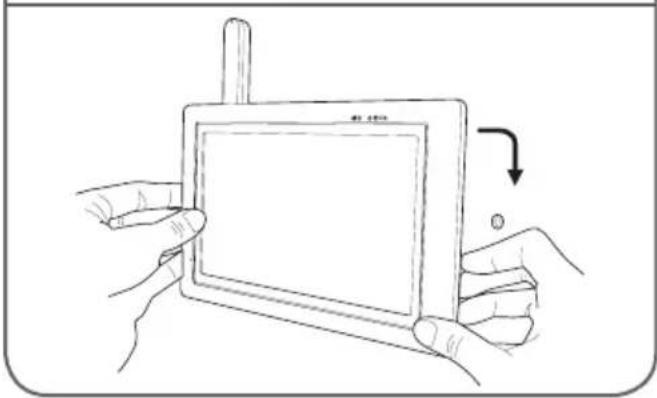

En un plano

- Despliegue el pie de la parte posterior del monitor

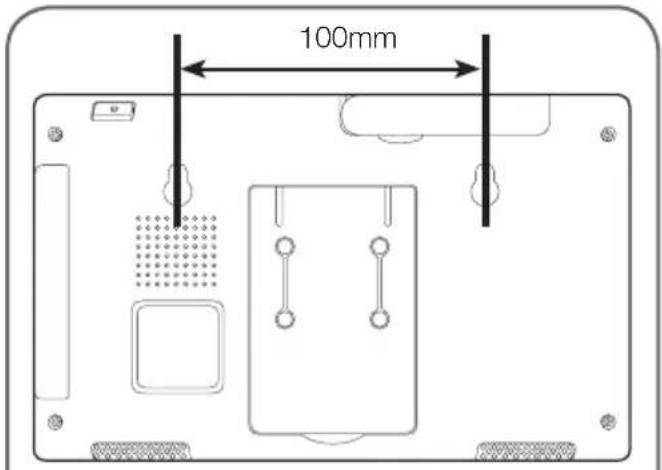

- Fije el monitor en la pared con los tornillos y tacos adaptados al soporte (los tornillos y tacos suministrados son adecuados para las paredes macizas).

1 - DESCRIPCIÓN GENERAL

El interfono de vídeo de color táctil Thomson es un interfono de vídeo de alta gama que le permite ver a sus visitantes, comunicarse con ellos y gestionar el acceso a la propiedad. Le permite anunciar la presencia de un visitante con el timbre, visualizarlo, contestarle y hablar con él, activar si lo desea la apertura del cerradero eléctrico o la motorización de cancela (no suministradas).

La placa externa incluida está diseñada para resistir a la intemperie y se fija en saliente a un pilar o una pared del recinto. Su caja de aluminio y la resistencia que ofrece garantizan un funcionamiento estable y duradero.

La placa externa lleva LED infrarrojos para la visión nocturna, asociados a un sensor crepuscular que permite tener una imagen en blanco y negro de sus visitantes incluso en la oscuridad completa.

El monitor graba un vídeo corto del visitante en una tarjeta de memoria (no suministrada) cada vez que se emite una llamada desde la placa externa.

El uso de la tecnología inalámbrica permite montar este aparato en sustitución y en lugar de un timbre alámbrico, por ejemplo, sin modificar la instalación existente.

Puede añadir hasta 3 cámaras inalámbricas adicionales (no suministradas, ref. 512167), para un uso en el interior o en el exterior, para activar las grabaciones por detección de movimiento en el campo de una de las cámaras o por activación manual.

2 - MENÚ PRINCIPAL

Para acceder al menú principal, pulse el icono del monitor.

1	Ajustes de las cámaras
2	Ajustes de las grabaciones
3	Archivos (clasificados por fecha y tramo horario)

4	Configuración del sistema
5	Gestión de la alarma y del volumen del monitor
6	Ampliación
7	Escaneado de las cámaras
8	Protección del formateo de la tarjeta de memoria

3 - AJUSTES DE LAS CÁMARAS

Este menú le permite activar o desactivar los canales, emparejar las cámaras adicionales (no suministradas, ref. 512167) y ajustar la luminosidad de éstas.

Si solamente dispone de una placa externa, desactive el canal 2 (activado de forma predeterminada).

El producto dispone un total de 4 canales y la placa externa está asignada al canal 1 de forma predeterminada.

Por lo tanto, puede añadir 3 cámaras adicionales para instalar un sistema de videovigilancia.

Una vez activado el canal de su elección, proceda al emparejamiento pulsando la tecla.

Atención: una vez que esta tecla se resalta en azul, dispone de 30 segundos para realizar una pulsación corta en el botón de emparejamiento:

• De la placa externa que se encuentra debajo de la trampilla de la batería
• De la cámara que se encuentra en el cable de alimentación (cámara no suministrada, ref. 512167)

4 - GESTIÓN DE LA ALARMA Y DEL VOLUMEN DEL MONITOR

Para llegar al menú que permite activar la alarma, así como gestionar los volúmenes del monitor, haga clic en el icono siguiente:

El menú que aparece incluye los elementos siguientes

: Activación de la alarma

: Gestión del volumen del timbre del monitor

D - CONFIGURACIÓN

Gestión del volumen de la comunicación del monitor

5 - AJUSTES DE LAS GRABACIONES

Observación importante: para poder grabar vídeos, el monitor debe tener una tarjeta de memoria microSD (no suministrada). Para reproducir los vídeos grabados en la tarjeta de memoria en un ordenador, se suministra un programa en la caja.

Para ajustar los diferentes modos de grabación se deben usar las teclas siguientes:

El día se descompone en tramos horarios.

Para cada tramo, se encuentran disponibles 3 modos:

M: Activación de una grabación tras la detección de un movimiento, disponible con las cámaras exteriores (ref. 512167)

S: Activación de las grabaciones durante 1 h (durante el tramo horario).

X: Activación de una grabación solamente cuando hay una llamada en la placa externa.

Para pasar de un modo al otro, pulse el tramo horario que desea.

Información acerca de una grabación de vídeo:

Duración mínima: 15 s

Duración máxima: 60 s

6 - REPRODUCCIÓN DE UN ARCHIVO DE VÍDEO

Para reproducir un vídeo, basta con tocar el icono del vídeo:

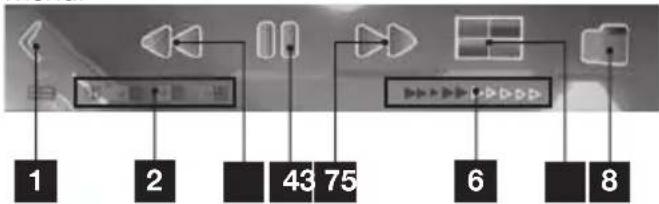

Durante la reproducción, se abre una barra de menú:

1	Minimizar la barra de menú
2	Número del canal visualizado
3	Retroceso rápido
4	Reproducción/Pausa
5	Avance rápido
6	Barra de progresión
7	Visualización multicanal (según disponibilidad)
8	Salir del modo lectura / Volver a las carpetas

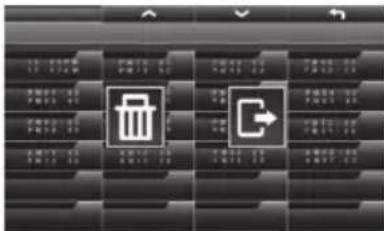

7 - BORRADO DE UN ARCHIVO DE VÍDEO

Para eliminar un vídeo, basta con tocar durante 3 segundos el icono del vídeo:

- Aparecerá una notificación:

Permite salir del menú

8 - MENÚ «FORMATAGE CARTE MEMOIRE» (FORMATEO DE LA TARJETA DE MEMORIA)

Para poder formatear la tarjeta de memoria, en el menú principal, el icono debe encontrarse en ON como a continuación:

- En caso necesario, pulse el icono para pasar de OFF a ON.

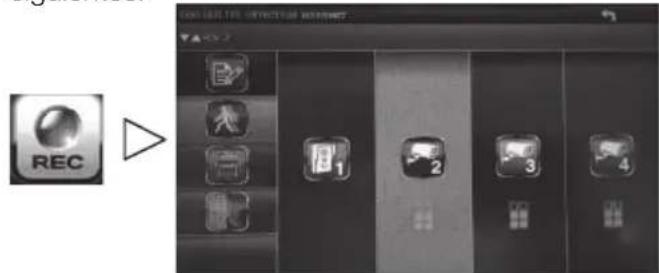

Una vez autorizado el formateo, vaya al menú REC:

- Pulse el icono: «Carte + gomme» (Tarjeta + borrado)

9 - ALARMA EN CASO DE DETECCIÓN DE MOVIMIENTO

Los menús siguientes son útiles solamente si dispone de una cámara exterior (ref. 512167) El monitor emite unos bips cortos cuando detecta un movimiento si:

- El icono de la parte inferior izquierda del menú principal está colocado en ON.

- El tramo horario está configurado en M:

El nivel de sensibilidad de la detección de movimiento se puede ajustar desde los iconos siguientes:

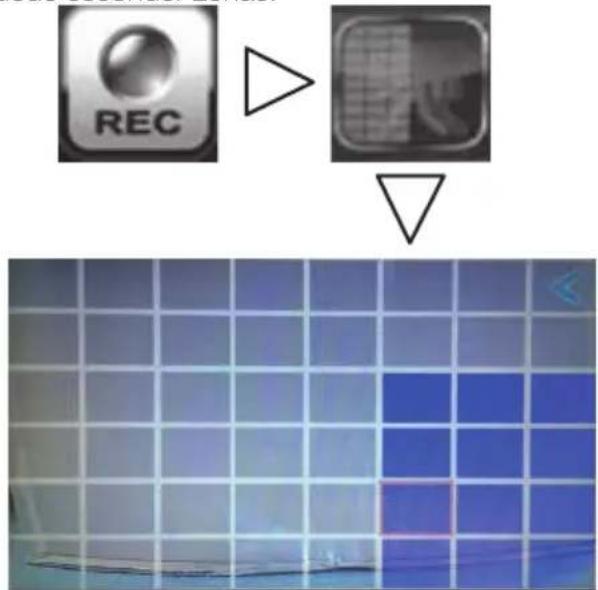

Si desea impedir la detección de un movimiento en una parte de la imagen grabada por la cámara, puede esconder zonas:

Todas las casillas resaltadas en azul no detectarán movimiento.

10 - ESCANEADO DE LOS CANALES

Se puede acceder al modo SCAN (ESCANEADO) de los diferentes canales activos directamente

desde el menú principal con esta tecla:

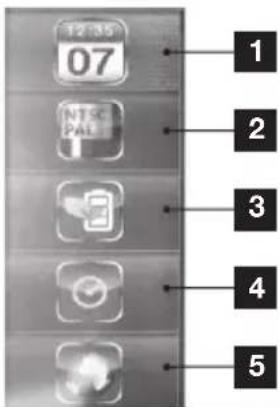

11 - MENÚ «PARAMÈTRES SYSTÈME» (CONFIGURACIÓN DEL SISTEMA)

1	Ajuste de la fecha y hora
2	Formato de vídeo
3	Ahorrador de energía
4	Periodo de inactividad
5	Idiomas

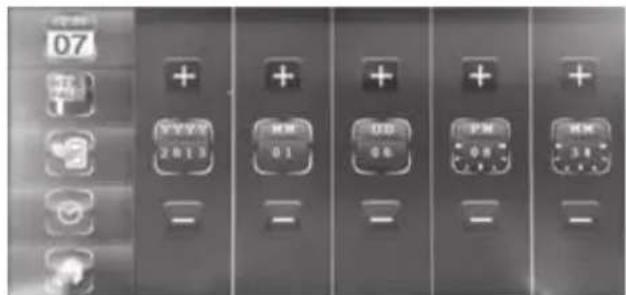

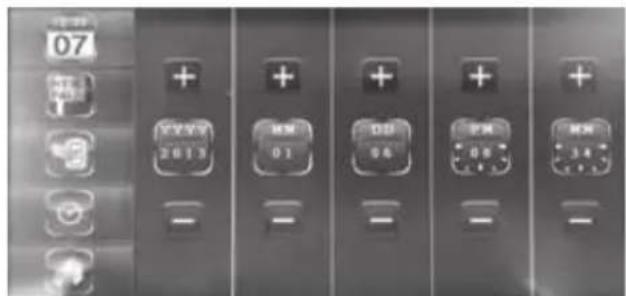

11.1 - Ajuste de la fecha y hora

Con las teclas + o -, cambie la fecha o la hora.

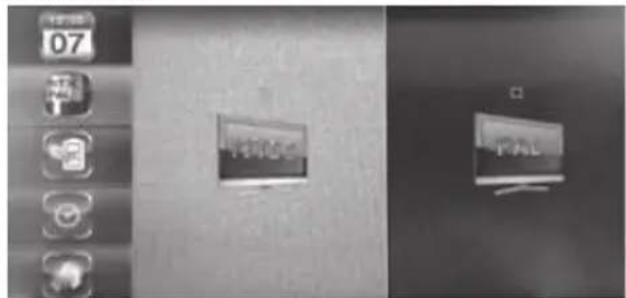

11.2 - Formato de vídeo

Permite elegir entre el formato de vídeo Pal o NTSC. En Europa, se recomienda usar el formato de vídeo Pal.

11.3 - Ahorrador de energía

El ahorrador de energía apaga la pantalla al cabo de 5 o 10 minutos.

15 minutos
2 10 minutos
3 Nunca

11.4 - Periodo de inactividad

Al cabo de 2 minutos de inactividad, el monitor entra en «hibernación» y activa uno de estos cuatro modos:

1 Se visualiza el modo QUAD (CUAD) al cabo le 2 min
2 Se visualiza la placa externa al cabo de 2 min
3 Escanea con un intervalo de 5 s los canales activados
4 Escanea con un intervalo de 10 s los canales activados

Observación: Para activar o desactivar los diferentes canales:

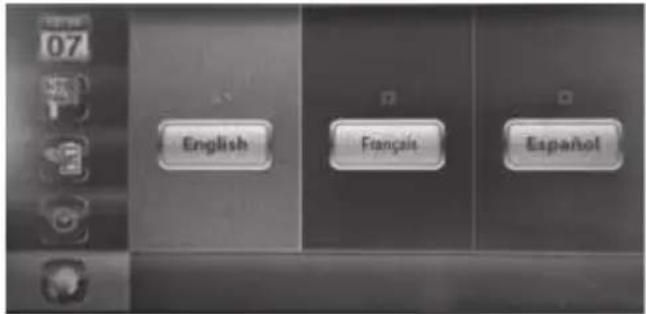

3 idiomas se encuentran disponibles en este monitor:

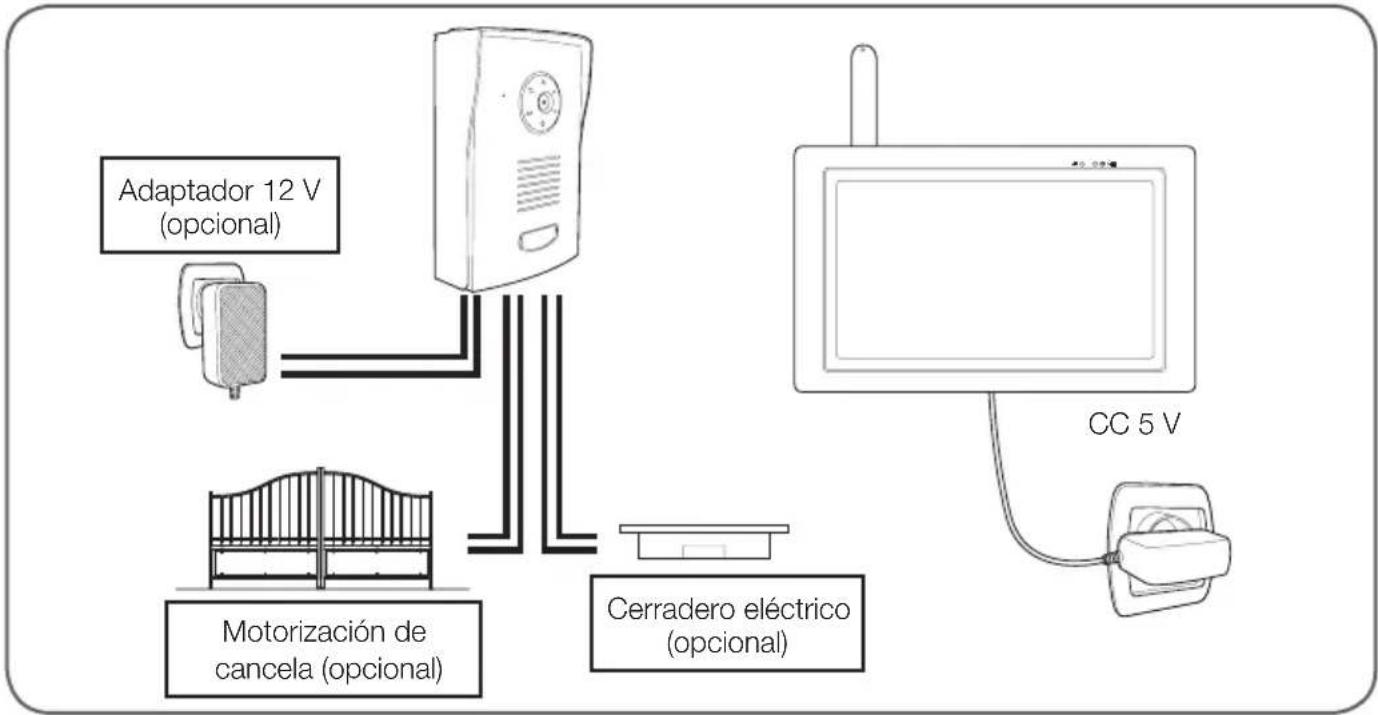

La placa externa puede alimentarse con 6 pilas LR06 o con un adaptador de red 12 V suministrado que le permitirá:

• Controlar la apertura del cerradero eléctrico (no suministrada)
• Disponer de un modo espía, el vídeo puede visualizarse sin llamada externa.

• Una pulsación en el portaetiqueta de la placa externa hace sonar 3 veces el timbre del monitor.
• Tras los 3 timbres, puede hablar con su invitado gracias a la tecla

Atención:

La tecla debe mantenerse pulsada para que el invitado le pueda oír. Es obligatorio soltar este botón para oír la respuesta de su invitado.

• Suelte esta tecla para oír la respuesta de su invitado.
• La conversación se cortará automáticamente al cabo de 60 segundos si la placa externa está alimentada con pilas.

2 - SÍMBOLOS EN PANTALLA

		Testigo de calidad de la señal: en función de la distancia entre la placa externa y el monitor.
		Indicador de bateríaEn la parte inferior de la pantalla para el monitorEn la parte superior de la pantalla para la placa externa
		Modo pantalla completa.
		Modo QUAD (CUAD): Todos los canales activos se visualizan.
		Modo SCAN (ESCANEADO): El monitor realiza un escaneado de todos los canales activos.
		Ampliación x2

E - USO

	Testigo del volumen sonoro.
	Indicador de grabación de vídeo.

- Verde intermitente: modo emparejamiento - Verde fijo: Recepción de señal OK

2

- Naranja fijo: carga en curso - Rojo fijo: carga OK - Rojo intermitente: Batería baja

3 - TECLAS Y FUNCIONES

Pulse la tecla

para que aparezcan los iconos siguientes:

	Toque para cambiar de canal. Aquí, sólo el canal 1 se encuentra disponible.
	Pulse esta tecla para hablar y suéltela para oír la respuesta de su invitado.
	Permite la activación del cerradero eléctrico disponible solamente si la placa externa está alimentada con el adaptador de red 12 V (suministrado).
	Permite la activación de la cancela conectada al contacto seco de la placa externa. Disponible con la alimentación de la placa externa con pilas y con adaptador de red.
	Permite disminuir o aumentar el volumen de la comunicación.
	Permite grabar un vídeo o detener una grabación en curso.
	Modo de visualización: Permite cambiar de canal y visualizar los 4 canales simultáneamente.
	Permite acceder al menú principal.

F - PREGUNTAS FRECUENTES

Si su problema no figura a continuación, póngase en contacto con nuestro servicio técnico.

Síntomas Causas possibles Soluciones
El sistema no se enciende	El adaptador no está conectado a la red / el adaptador no está conectado al monitor (CC IN en la parte lateral del monitor).	Compruebe que todos los cables de alimentación estén correctamente conectados.
	La batería del monitor no está suficientemente cargada.	Conecte el adaptador de red al monitor.
Tarjeta de memoria no detectada (mensaje «SD ERR»)	Tarjeta de memoria no detectada o defectuosa.	• Compruebe que la tarjeta esté correctamente introducida y formateada • Sustituya la tarjeta Compruebe que la tarjeta de memoria sea compatible
No se puede realizar ninguna comunicación de audio / vídeo	Alimentación no conectada	Controle las conexiones del monitor y de la placa externa
	Emparejamiento no realizado	Realice el emparejamiento de la placa externa en el monitor.
	Distancia demasiado grande, interferencias o demasiados obstáculos entre la cámara y el monitor.	Desplace la placa externa y/o acérquela al monitor.
Fecha y hora incorrectas en las grabaciones o durante la visualización en directo	Fecha y hora no ajustadas.	Ajuste la hora
	Se han borrado la fecha y la hora tras un corte prolongado de la alimentación del monitor.
No graba al llamar desde la placa externa	La tarjeta de memoria no se encuentra en el monitor.	• Compruebe que la tarjeta esté correctamente introducida y formateada • Sustituya la tarjeta
No graba al detectar un movimiento desde una cámara adicional (ref. 512167)	Grabaciones desactivadas.	Poner la grabación en M en el tramo horario correcto [T4Y7] ▷ ▷ [S74A] ▷
	Sensibilidad mal ajustada.	Active / corrija el ajuste de la sensibilidad de la detección de movimiento
	La tarjeta de memoria no se encuentra en el monitor.	• Compruebe que la tarjeta esté correctamente introducida y formateada • Sustituya la tarjeta
Alarma involuntaria durante una detección de movimiento	La alarma está activada en el monitor.	Vaya al menú principal, acceda al icono de alarma con las teclas táctiles siguientes: Este icono debe estar en OFF.[7H08] [K2XO]

F - PREGUNTAS FRECUENTES

Síntomas Causas posibles	Soluciones
No se puede controlar el cerradero eléctrico y/o la cancela	Si la placa externa está alimentada por el adaptador de red de 12 V/ 1 A suministrado y no por las pilas.	Modificar la instalación y usar el adaptador 12 V / 1 A suministrado.
	El cerradero o el control de la cancela están conectados incorrectamente.	Controlar el cableado.
El cerradero eléctrico no abre nunca la puerta	El cerradero eléctrico instalado no se corresponde con las especificaciones de la presente guía (12 V 500 mA máx.)	• Cambiar el cableado• Cambiar los cables• Cambiar el modelo del cerradero
La pantalla no muestra la imagen de la placa externa cuando se enciende	Si la placa externa está alimentada por el adaptador de red de 12 V/ 1 A y no por pilas.	Modificar la instalación y usar el adaptador de red 12 V / 1 A suministrado

Si ha adquirido cámaras adicionales (hasta un total de 3) para ampliar la vigilancia del producto, cada cámara debe estar emparejada al igual que la placa externa:

Este menú le permite activar o desactivar los canales, emparejar las cámaras adicionales (no suministradas, ref. 512167) y ajustar la luminosidad de éstas.

El producto dispone de un total de 4 canales y la placa externa está asignada al canal 1 de forma predeterminada.

Por lo tanto, puede añadir 3 cámaras adicionales para instalar la videovigilancia.

Tras haber activado el canal deseado, proceda al emparejamiento pulsando la tecla.

Atención: una vez que esta tecla aparezca resaltada en azul, dispone de 30 segundos para hacer una pulsación corta en el botón de emparejamiento que se encuentra en el cable de alimentación.

H - INFORMACIÓN TÉCNICA Y LEGAL

1 - CARACTERÍSTICAS GENERALES

Monitor
Pantalla	Tamaño Diagonal de 7 pulgadas
	Resolución 480 x 272
Proceso de grabación	Almacenamiento Tarjeta	de memoria microSD, capacidad hasta 32 Gb
	Tensión de alimentación	230 VCA 50 Hz - 5 VCC 1 A
	Consumo	800 mA (máx.)
	Batería	3, 7 V / 1800 mA Li-on
	Temperatura de funcionamiento	de 0 a +40 °C
	Dimensiones	Largo: 200mm / ancho: 122mm / alto: 26mm

Placa externa
Tipo de sensor	CMOS
Tamaño del sensor	14 »
Ángulo de visión	H: 86° / V: 60°
Cantidad de LED IR	5
Alcance de la visión nocturna	de 50 cm a 1 m
Alimentación	6 pilas LR6 (no suministradas) o adaptador 12 V / 1 A suministrado
Uso	interior / exterior
Índice de protección	IP44
Temperatura de funcionamiento	de -10°C a +50°C
Dimensiones	Largo: 154mm / ancho: 107mm / alto: 60mm

2 - CARACTERÍSTICAS FUNCIONALES

Monitor

• Conexión a una placa externa (suministrada) y hasta 3 cámaras inalámbricas (no suministradas).
• Visualización en directo de una de las 4 cámaras o de las 4 cámaras simultáneamente.
• Control desde el monitor de un cerradero eléctrico y/o motorización de cancela.
• Posibilidad de grabación en una tarjeta microSD (no suministrada).
• Grabación de vídeo tras una llamada desde

la placa externa y tras una detección de movimiento.

• Visualización de las grabaciones de los vídeos en el monitor o en un ordenador.
• Almacenamiento de las grabaciones por fecha.
• Posibilidad de aviso sonoro en caso de detección de un movimiento.

H - INFORMACIÓN TÉCNICA Y LEGAL

Placa externa

• Uso en el exterior: sí
• Soporte de fijación: fijado en la pared
• Visera de protección contra el deslumbramiento: sí
• Micrófono integrado: sí
• Visión nocturna: sí, entre 5 y 8 metros
• Índice de protección: IP55
• Alimentación: 9 V con 6 pilas LR6 (no suministradas) o un adaptador de red 12 VCC / 1 A (suministrado)

3 - GARANTÍA

• Este producto tiene una garantía de 3 años para las piezas y la mano de obra desde la fecha de la compra. Es obligatorio conservar el justificante de compra durante todo el periodo de la garantía.
• La garantía no cubre los daños causados por negligencia, golpes y accidentes.
• Ningún elemento de este producto debe abrirse o repararse si no es por el personal de la empresa Smarthome France.
• Cualquier intervención en el aparato anulará la garantía.
• Los elementos definidos como consumibles, como las pilas no entran en el marco de la garantía.

4 - ASISTENCIA Y ASESORAMIENTO

• A pesar de todo el cuidado que hemos aportado al diseño de nuestros productos y a la realización de este folleto, si encuentra dificultades durante la instalación del producto o tiene cualquier pregunta, le recomendamos encarecidamente que se ponga en contacto con nuestros especialistas que se encuentran a su disposición para asesorarle.
• En caso de problema de funcionamiento durante la instalación o tras unos días de uso, debe ponerse en contacto con nosotros mientras se encuentra delante de la instalación para que nuestros técnicos diagnostiquen el origen del problema, ya que éste seguramente se deba a un ajuste no adaptado o una

instalación no conforme. Si el problema procede del producto, el técnico le dará un número de expediente para la devolución a la tienda. Sin este número de expediente, la tienda tendrá derecho a rechazar el cambio del producto.

Póngase en contacto con los técnicos de nuestro servicio posventa en el:

Asistencia técnica: + 34 902 101 633

De lunes a jueves de 8:00 a 17:00 h y los viernes de 08:00 a 13:00 h.

5 - DEVOLUCIÓN DEL PRODUCTO - SPV

A pesar del cuidado aportado al diseño y a la fabricación de su producto, si éste debe ser devuelto al servicio posventa en nuestros locales, puede consultar la evolución de las intervenciones en nuestro sitio de Internet en la dirección siguiente: http://sav.avidsen.com

Smarthome France se compromete a disponer de existencias de las piezas de repuesto para este producto durante el periodo de garantía contractual.

6 - DECLARACIÓN DE CONFORMIDAD

con la directiva RED

Smarthome France declara que el equipo designado a continuación: Interfono de vídeo inalámbrico ref. 512168

cumple con la directiva 2014/53/UE y que su conformidad se ha evaluado según las normas vigentes:

• EN 301 489-1 V2.2.0
• EN 301 489-17 V3.2.0
• EN 301 328 V2.1.1
• EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013
• EN 62311: 2008

3 - PLACA DE RUA 4 - ADAPTADORES DE CORRENTE

Por adaptador de corrente

1	Ajuste de data e hora
2	Formato de vídeo
3	Economizador de energi
4	Período de inatividade
5	Idiomas

11.1 - Ajuste de data e hora

11.3 - Economizador de energía

15 minutos
2 10 minutos
3 Nunca

11.4 - Período de inatividade

- Verde intermitente: Modo de emparelhamento

Su una superficie piana
