MANUALE UTENTE 512268 THOMSON

2 - MANUTENZIONE E PULIZIA 04

B - DESCRIZIONE DEL PRODOTTO 05

4 - ADATTATORE DI ALIMENTAZIONE 07

5 - CD DI INSTALLAZIONE 07

C - INSTALLAZIONE 08

1 - ALIMENTAZIONE DELLA PULSANTIERA ESTERNA 08

D - CONFIGURAZIONE 13

1 - DESCRIZIONE GENERALE 13

2 - IMPOSTAZIONI E FUNZIONI ACCESSIBILI A PARTIRE DAL MONITOR 13

3 - IMPOSTAZIONE DELLE TELECAMERE 13

4 - GESTIONE DELL’ALLARME E DEL VOLUME DEL MONITOR 13

5 - IMPOSTAZIONE DELLE REGISTRAZIONI 14

11.2 - Formato video 1511.3 - Economizzatore di energia 16

11.4 - Periodi di inattività 16

3 - ICONE E FUNZIONI 18

6 - DICHIARAZIONE DI CONFORMITÀ 23

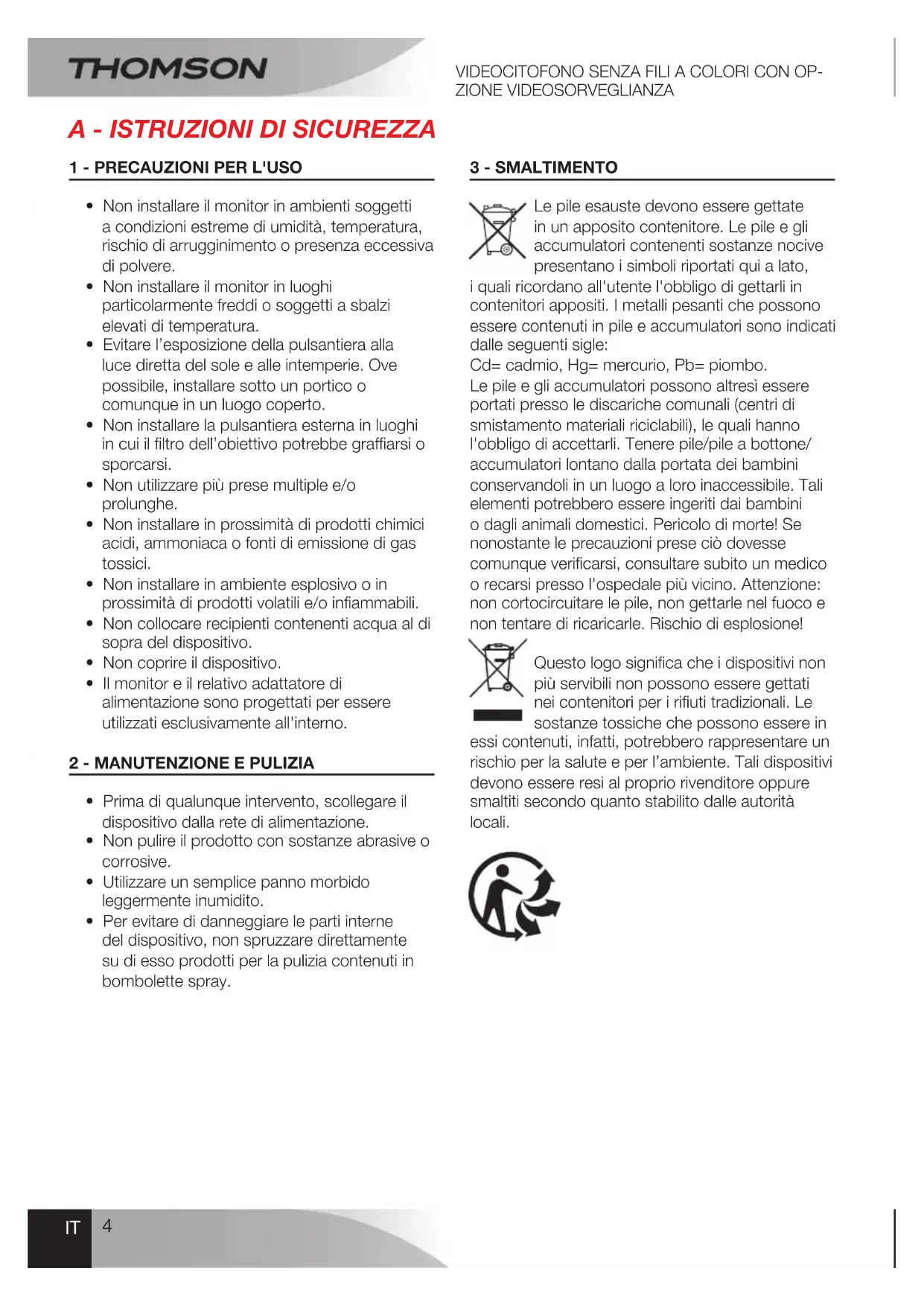

• Non installare il monitor in ambienti soggetti a condizioni estreme di umidità, temperatura, rischio di arrugginimento o presenza eccessiva di polvere.

• Non installare il monitor in luoghi particolarmente freddi o soggetti a sbalzi elevati di temperatura.

• Evitare l’esposizione della pulsantiera alla luce diretta del sole e alle intemperie. Ove possibile, installare sotto un portico o comunque in un luogo coperto.

• Non installare la pulsantiera esterna in luoghi in cui il filtro dell’obiettivo potrebbe graffiarsi o sporcarsi.

• Non utilizzare più prese multiple e/o prolunghe.

• Non installare in prossimità di prodotti chimici acidi, ammoniaca o fonti di emissione di gas tossici.

• Non installare in ambiente esplosivo o in prossimità di prodotti volatili e/o infiammabili.

• Non collocare recipienti contenenti acqua al di sopra del dispositivo.

• Non coprire il dispositivo.

• Il monitor e il relativo adattatore di alimentazione sono progettati per essere utilizzati esclusivamente all'interno.

2 - MANUTENZIONE E PULIZIA

• Prima di qualunque intervento, scollegare il dispositivo dalla rete di alimentazione.

• Non pulire il prodotto con sostanze abrasive o corrosive.

• Utilizzare un semplice panno morbido leggermente inumidito.

• Per evitare di danneggiare le parti interne del dispositivo, non spruzzare direttamente su di esso prodotti per la pulizia contenuti in bombolette spray.

Le pile esauste devono essere gettate in un apposito contenitore. Le pile e gli accumulatori contenenti sostanze nocive presentano i simboli riportati qui a lato, i quali ricordano all'utente l'obbligo di gettarli in contenitori appositi. I metalli pesanti che possono essere contenuti in pile e accumulatori sono indicati dalle seguenti sigle: Cd= cadmio, Hg= mercurio, Pb= piombo. Le pile e gli accumulatori possono altresì essere portati presso le discariche comunali (centri di smistamento materiali riciclabili), le quali hanno l'obbligo di accettarli. Tenere pile/pile a bottone/ accumulatori lontano dalla portata dei bambini conservandoli in un luogo a loro inaccessibile. Tali elementi potrebbero essere ingeriti dai bambini o dagli animali domestici. Pericolo di morte! Se nonostante le precauzioni prese ciò dovesse comunque verificarsi, consultare subito un medico o recarsi presso l'ospedale più vicino. Attenzione: non cortocircuitare le pile, non gettarle nel fuoco e non tentare di ricaricarle. Rischio di esplosione! Questo logo significa che i dispositivi non più servibili non possono essere gettati nei contenitori per i rifiuti tradizionali. Le sostanze tossiche che possono essere in essi contenuti, infatti, potrebbero rappresentare un rischio per la salute e per l’ambiente. Tali dispositivi devono essere resi al proprio rivenditore oppure smaltiti secondo quanto stabilito dalle autorità locali. Pour en savoir plus : www.quefairedemesdechets.frVIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

B - DESCRIZIONE DEL PRODOTTO

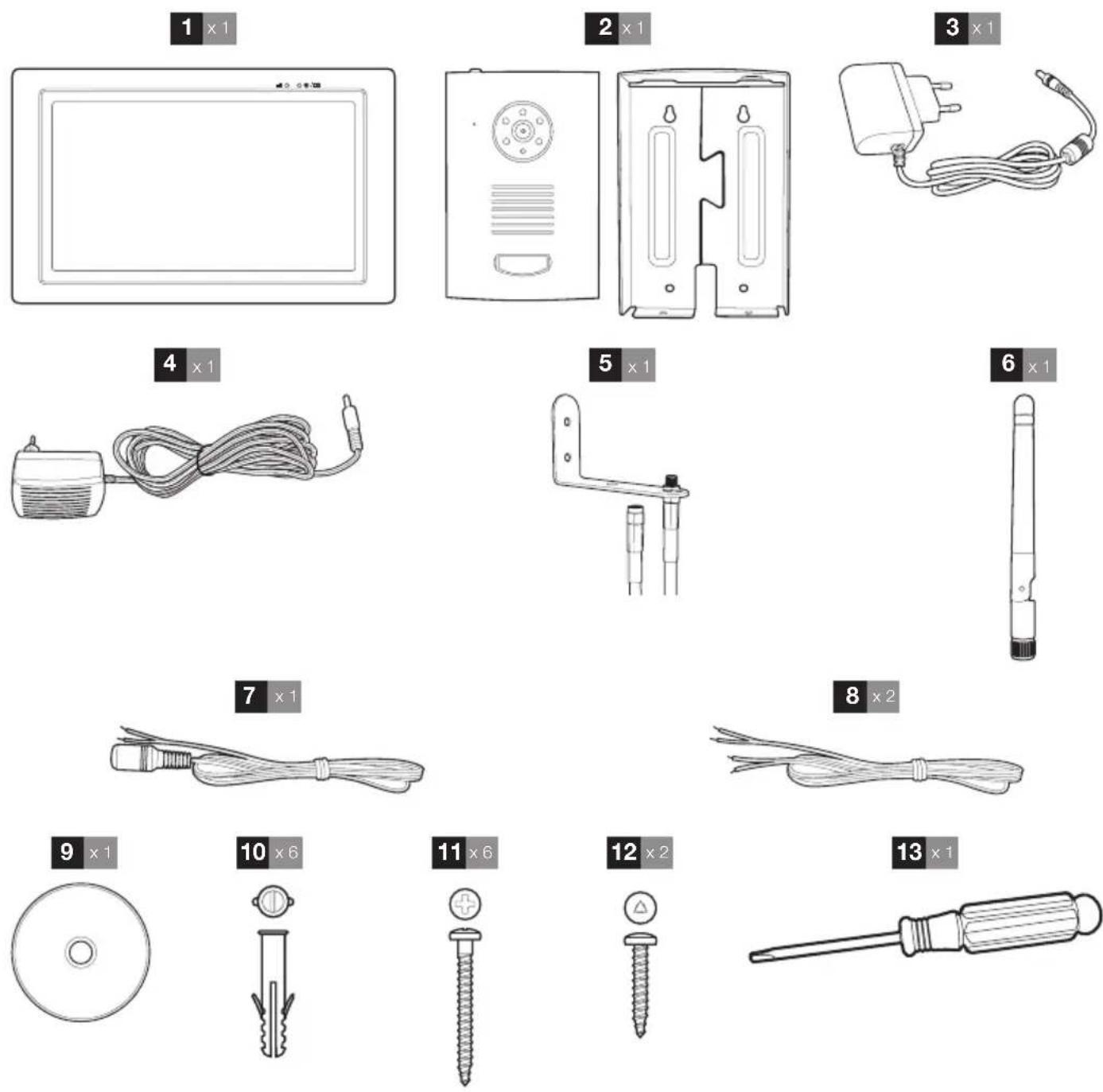

1 - CONTENUTO DEL KIT

1 Monitor 2 Pulsantiera esterna con visiera protettiva 3 Adattatore di alimentazione 5Vdc 1A 4 Adattatore di alimentazione 12Vdc 1A 5 Supporto cavo antenna 6 Antenna 7 Cavo di alimentazione pulsantiera esterna per adattatore 12Vdc 8 Cavo di alimentazione bocchetta elettrica / Contatto pulito per automazione cancello 9 CD di installazione del software per la riproduzione delle videoregistrazioni

Tasselli per fissaggio pulsantiera esterna e monitor 11 Vite per fissaggio pulsantiera esterna e monitor 12 Vite per bloccare la pulsantiera esterna all'interno della visiera protettiva 13 Cacciavite a triangolo per vite di bloccaggio

B - DESCRIZIONE DEL PRODOTTO

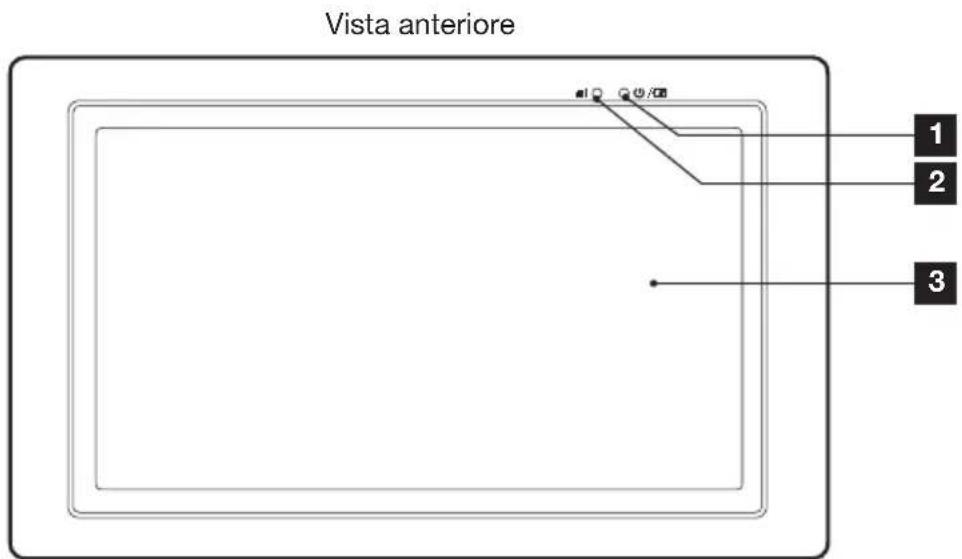

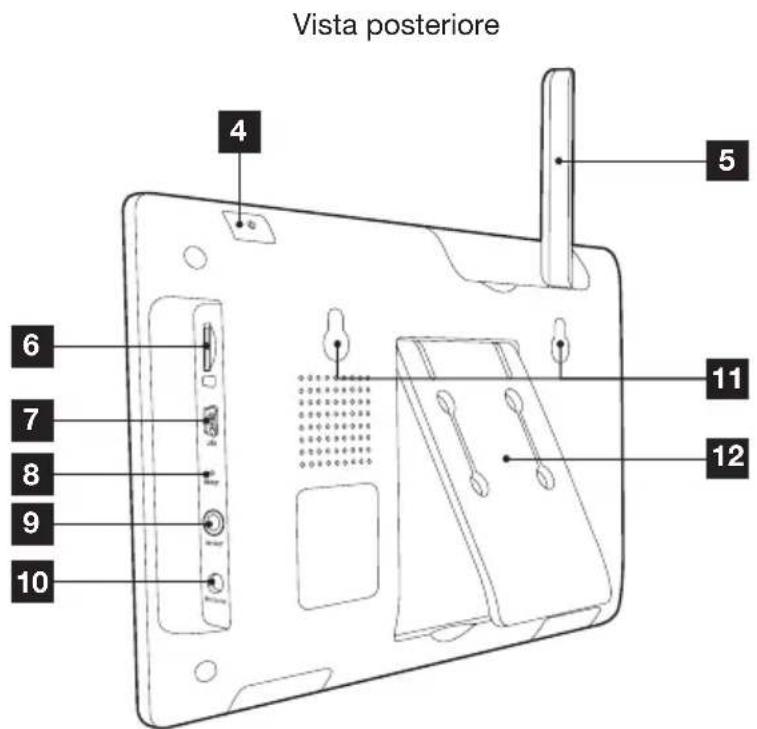

Vista anteriore Vista posteriore 1 Spia livello di carica batteria 2 Spia ricezione segnale rete senza fili 3 Touch screen LCD 4 Pulsante ON/OFF (premere e tenere premuto per 2 secondi) 5 Antenna pieghevole 6 Alloggiamento scheda di memoria MicroSD (non inclusa) 7 Porta Mini USB per collegamento PC 8 Pulsante Reset 9 Uscita AV 10 Ingresso alimentatore 5V 11 Fori per il fissaggio 12 Piede pieghevole

B - DESCRIZIONE DEL PRODOTTO

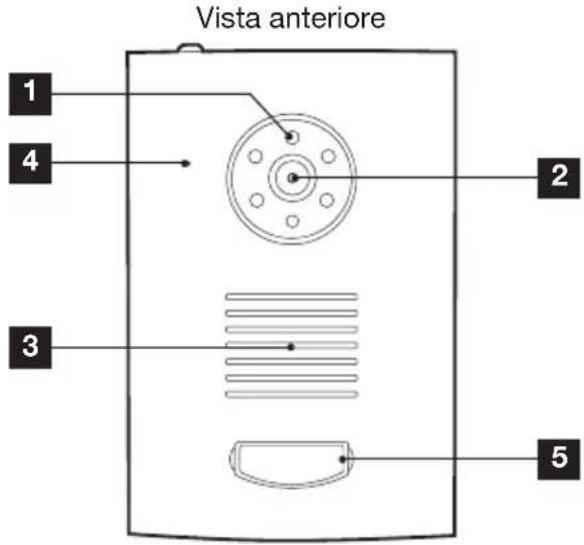

3 - PULSANTIERA ESTERNA 4 - ADATTATORI ALIMENTAZIONE

• Nel kit è incluso un adattatore di alimentazione 230Vac 50 Hz/ 5Vdc 1A per l'alimentazione del monitor.

• Nel kit è incluso inoltre un adattatore di alimentazione 230Vac 50Hz/ 12Vdc 1A da utilizzare per l'alimentazione della pulsantiera esterna se si desidera alimentare anche una bocchetta elettrica e accedere alla modalità "Spioncino" (possibilità di visualizzare le immagini anche se nessuno suona al citofono). Per non correre il rischio di danneggiare irrimediabilmente il dispositivo e invalidare la garanzia si raccomanda di non utilizzare altri tipi di alimentatori.

5 - CD DI INSTALLAZIONE

Il CD fornito permette di riprodurre sul computer le videosequenze salvate sulla scheda di memoria (non inclusa) a partire dal monitor. 1 Illuminazione a infrarossi per visione notturna 2 Obiettivo della telecamera 3 Altoparlante 4 Microfono 5 Pulsante di chiamata + portanome 6 Pulsante di abbinamento 7 Alloggiamento pile 8 Morsettiere di collegamento Vista anteriore

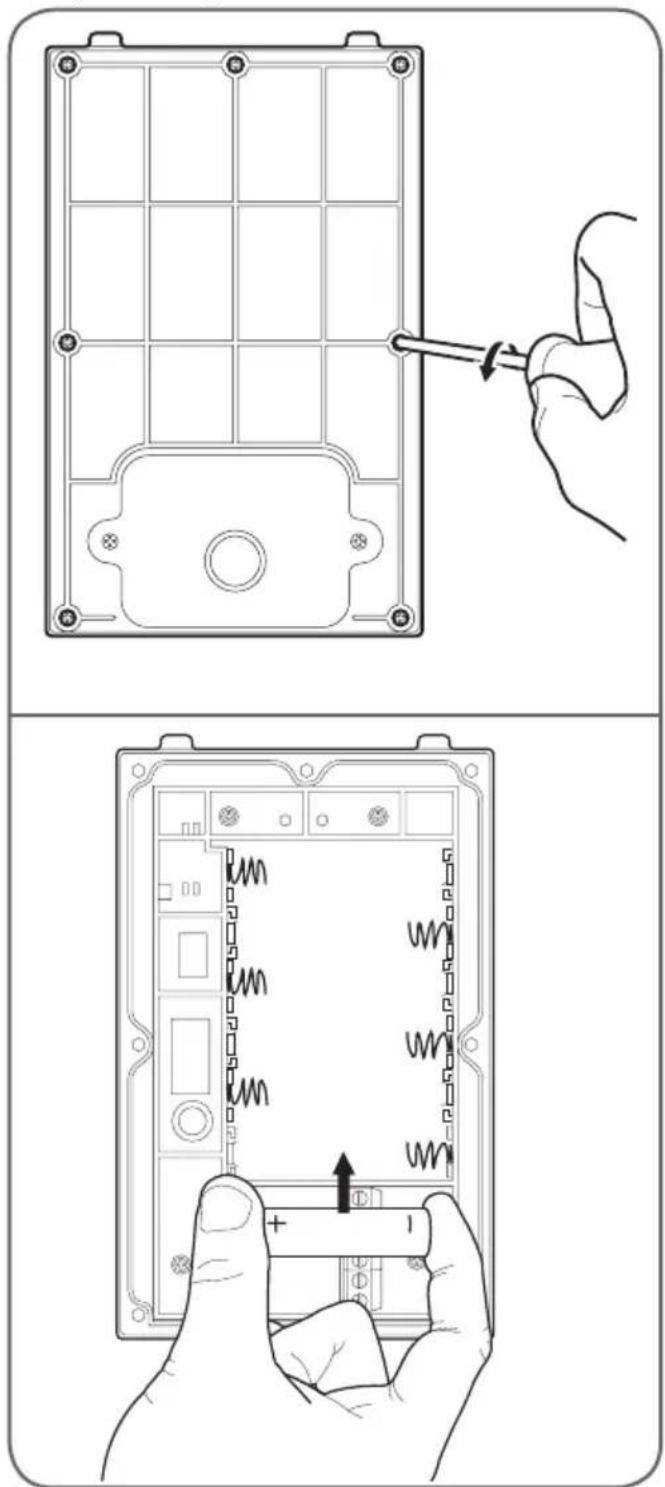

1 - ALIMENTAZIONE DELLA PULSANTIERA

ESTERNA Tramite pile

• Aprire lo sportello sulla parte posteriore della pulsantiera esterna e inserire 6 pile 1.5V LR6 (non fornite). Tramite adattatore alimentazione

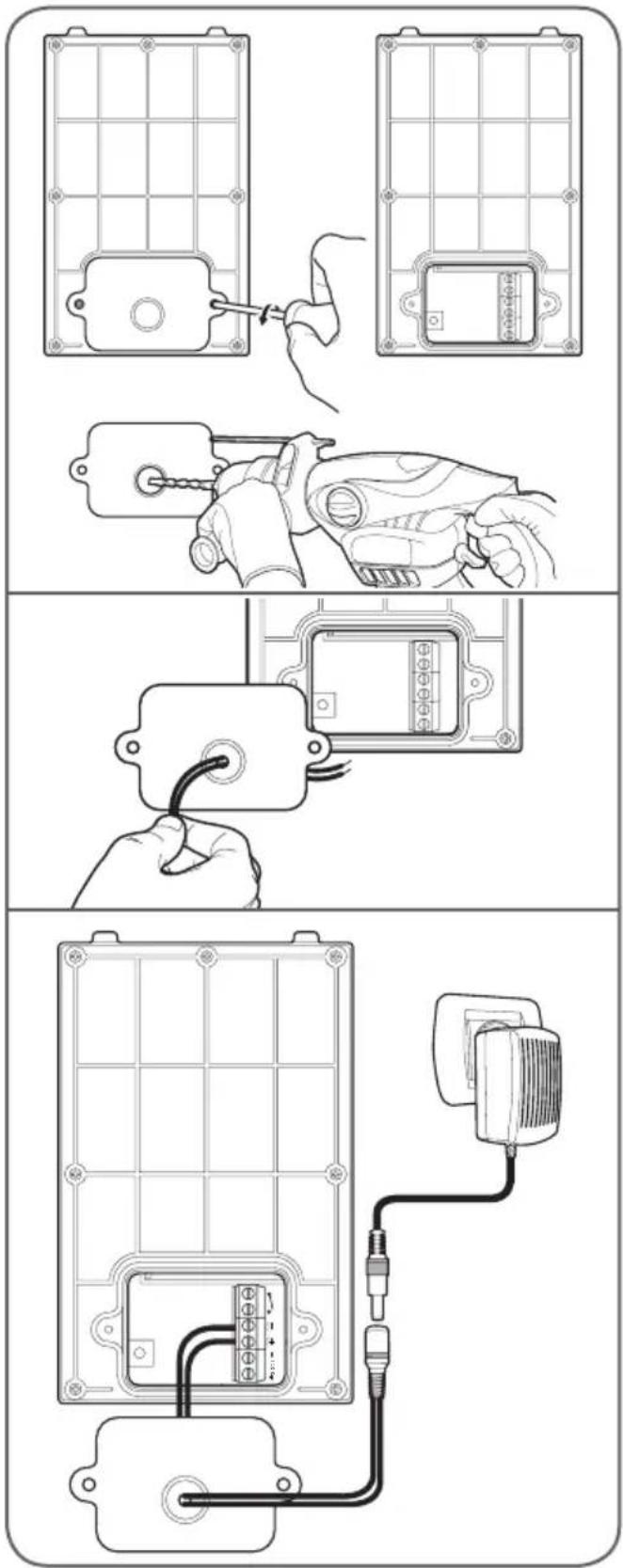

• In alternativa è possibile alimentare la pulsantiera esterna mediante l'adattatore di alimentazione 12Vdc 1A (fornito) e il cavo di alimentazione rosso e nero. In questo caso non è necessario inserire alcuna batteria. LOCKVIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

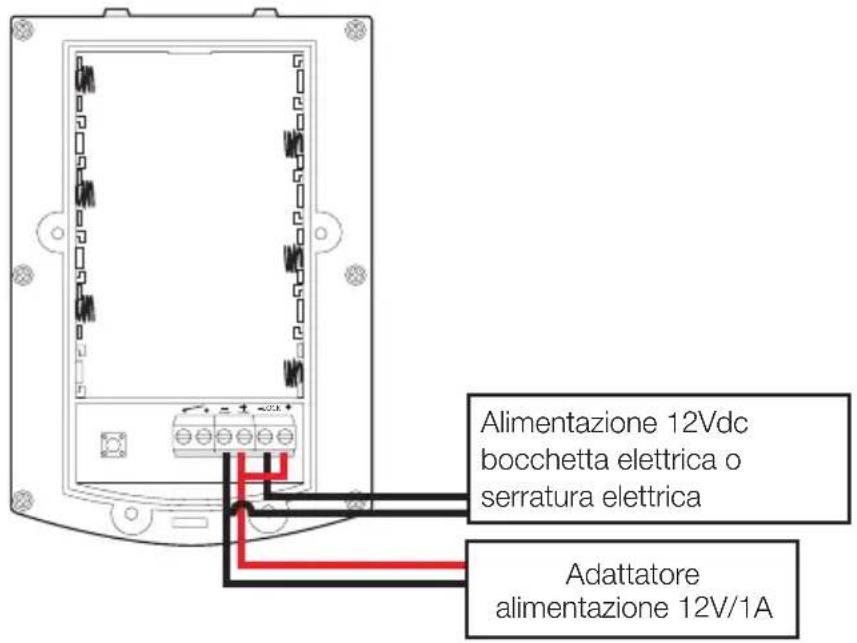

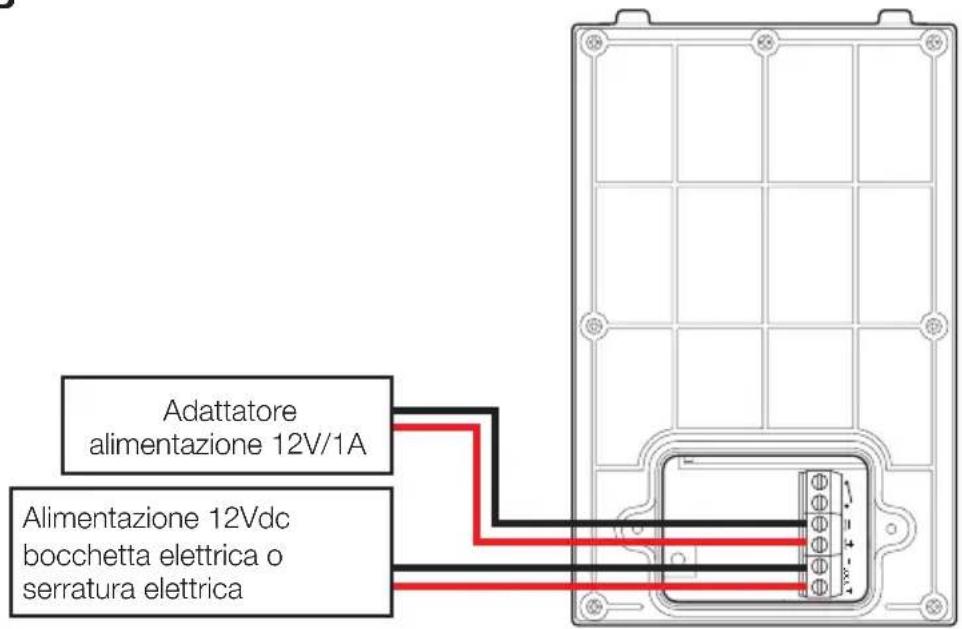

Come installare una bocchetta elettrica

• Se la pulsantiera esterna è alimentata tramite l'apposito adattatore di alimentazione 12V/1A in dotazione è possibile aprire a distanza una bocchetta o una serratura elettrica 12Vdc. Per collegare la bocchetta o la serratura elettrica, fare riferimento agli schemi seguenti scegliendo quello giusto in base al modello di pulsantiera esterna LOCK Adattatore alimentazione 12V/1A Alimentazione 12Vdc bocchetta elettrica o serratura elettrica Modello A LOCK Adattatore alimentazione 12V/1A Alimentazione 12Vdc bocchetta elettrica o serratura elettrica Modello BVIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

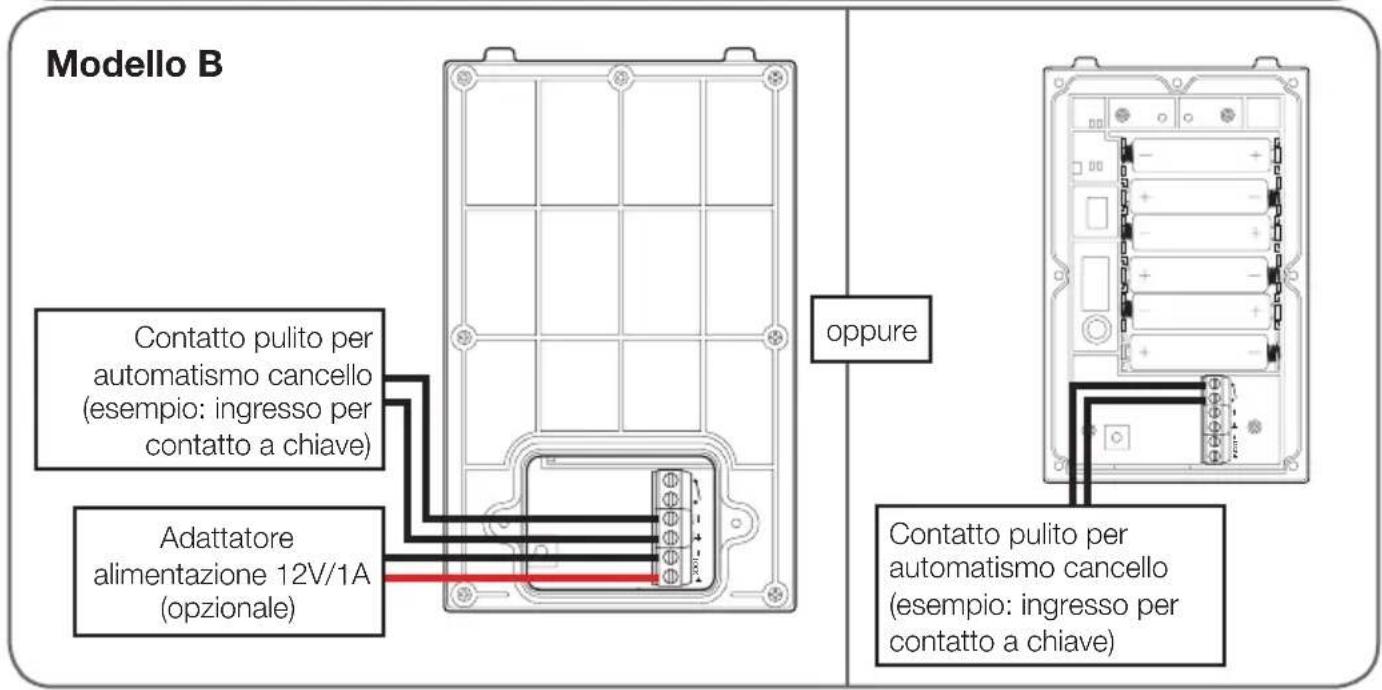

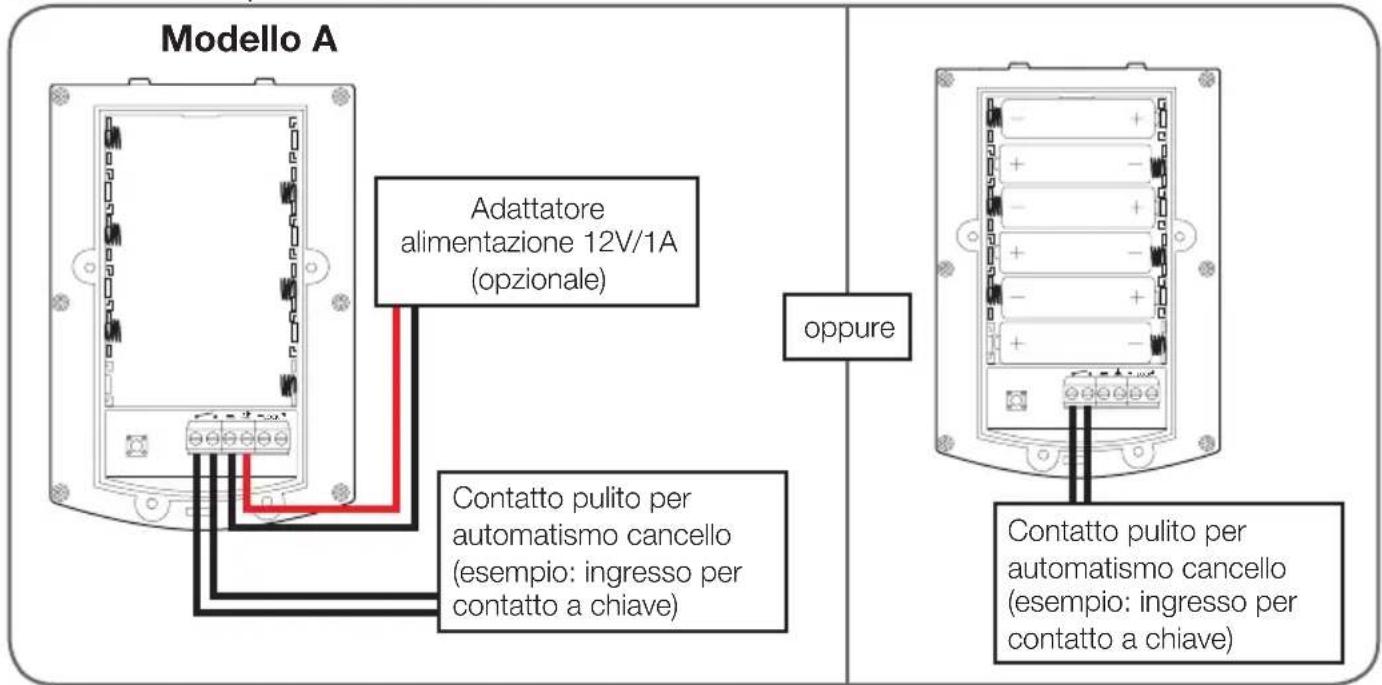

Come azionare un cancello motorizzato

• La pulsantiera esterna può essere alimentata tramite l'apposito adattatore di alimentazione 12V in dotazione oppure tramite pile; in ogni caso sarà possibile azionare a distanza anche un cancello motorizzato. Per collegare l’automazione per cancello, fare riferimento agli schemi seguenti scegliendo quello giusto in base al modello di pulsantiera esterna Modello A LOCK Adattatore alimentazione 12V/1A (opzionale) oppure Contatto pulito per automatismo cancello (esempio: ingresso per contatto a chiave) Contatto pulito per automatismo cancello (esempio: ingresso per contatto a chiave) LOCK Modello B LOCK oppure Contatto pulito per automatismo cancello (esempio: ingresso per contatto a chiave) Contatto pulito per automatismo cancello (esempio: ingresso per contatto a chiave) LOCK Adattatore alimentazione 12V/1A (opzionale)VIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

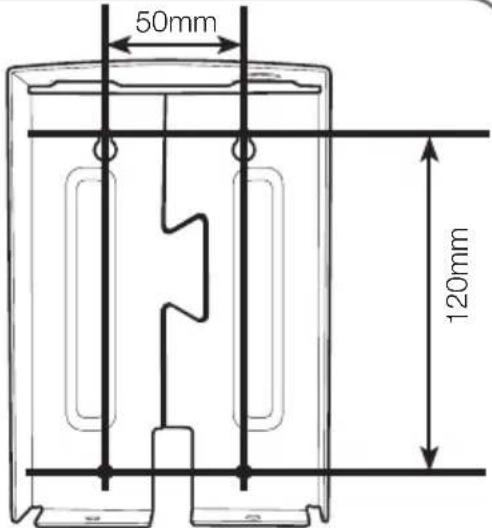

• Fissare la custodia con visiera della pulsantiera esterna al pilastro o al muro usando viti e tasselli adatti al tipo di supporto (le viti e i tasselli forniti sono adatti per l'uso su muri pieni).

• Inserire le pile e/o collegare gli altri dispositivi, quindi collocare la pulsantiera all'interno della custodia con visiera. Fissare la pulsantiera all'interno della custodia con visiera servendosi dell'apposita viteria in dotazione. 120mm 50mm ø7mmVIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

Importante: Alimentare il monitor esclusivamente mediante l'adattatore di alimentazione 5Vdc/1A in dotazione. L'adattatore ricarica la batteria interna del monitor per garantirgli un'autonomia massima di 3 ore. Su una superficie piana

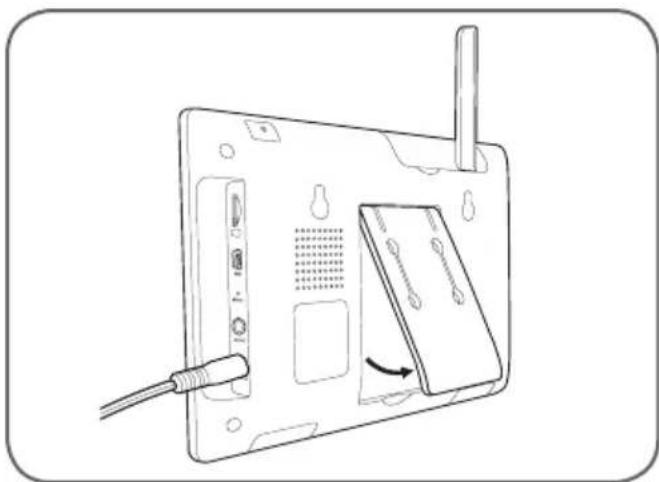

• Estrarre il piede che si trova sulla parte posteriore del monitor Al muro

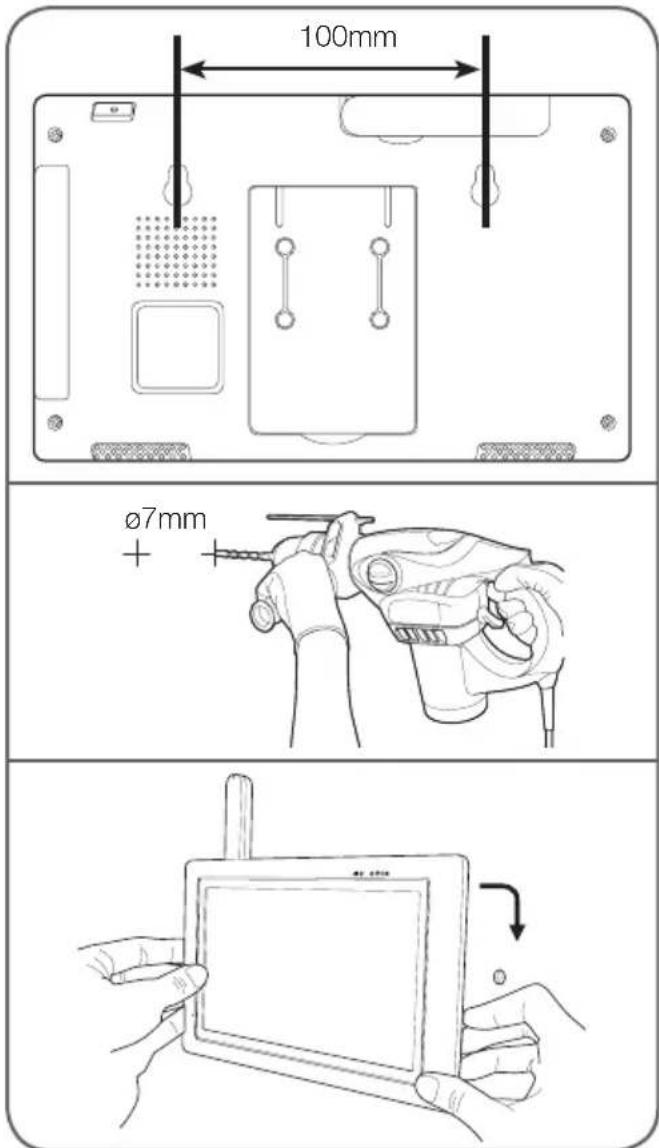

• Fissare il monitor al muro/pilastro usando viti e tasselli adatti al tipo di supporto (le viti e i tasselli forniti sono adatti per l'uso su muri pieni). ø7mm 100mmVIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

1 - DESCRIZIONE GENERALE

Il videocitofono a colori con touch screen Thomson è un videocitofono di alta gamma che permette di vedere chi ha suonato, comunicare a distanza con il visitatore e controllare l'accesso della propria abitazione. Il videocitofono permette infatti di notificare la presenza di visitatori tramite l'emissione di una suoneria, di visualizzare chi ha suonato, di rispondergli, di comunicare con il visitatore e infine di aprire il cancelletto o il cancello azionando una bocchetta elettrica o un automatismo per cancelli (non inclusi). La pulsantiera esterna è progettata per resistere alle intemperie ed essere installata in appoggio su un pilastro o un muro di cinta. La custodia in alluminio, particolarmente resistente, permette di garantire un funzionamento stabile e duraturo. La pulsantiera esterna è dotata di LED infrarossi per la visione notturna asserviti a un sensore crepuscolare in grado di fornire un'immagine in bianco e nero dell'ambiente esterno anche nel buio più completo. Il monitor registra su una scheda di memoria (non fornita) una breve videosequenza ogni volta che qualcuno preme il pulsante di chiamata a partire dalla pulsantiera esterna. Grazie all'impiego della tecnologia wireless il dispositivo può anche essere montato al posto del vecchio citofono filare senza dover modificare l'impianto esistente. Per poter registrare dei video manualmente quando lo si desidera o automaticamente quando vengono rilevati dei movimenti all'interno del campo di rilevamento delle telecamere è inoltre possibile aggiungere fino a 3 telecamere senza fili supplementari (non fornite, cod. 512167) da interno o da esterno.

Per accedere al menu principale, toccare l'icona del monitor.

1 Impostazione delle telecamere 2 Impostazione delle registrazioni 3 File (ordinati in base alla data e alla fascia oraria) 4 Impostazioni di sistema 5 Gestione dell’allarme e del volume del monitor 6 Zoom 7 Cerca telecamere 8 Protezione antiformattazione scheda di memoria

3 - IMPOSTAZIONE DELLE TELECAMERE

Questo menu consente di attivare o disattivare i canali, abbinare le telecamere supplementari (non fornite, cod. 512167) e regolarne la luminosità. Se si possiede un'unica pulsantiera esterna, disattivare il canale 2 (impostazione predefinita: attivo). Il prodotto comporta un totale di 4 canali e come impostazione predefinita la pulsantiera esterna è attribuita al canale 1. Per predisporre un impianto di videosorveglianza è possibile aggiungere fino a 3 telecamere supplementari. Dopo aver attivato il canale desiderato, procedere all'abbinamento toccando l'icona . Attenzione: quando l'icona diventa blu l'utente ha 30 secondi per premere il pulsante di abbinamento:

• della pulsantiera esterna, che si trova sotto lo sportello delle pile;

• della telecamera, che si trova sul cavo di alimentazione (telecamera non inclusa, cod. 512167)

4 - GESTIONE DELL’ALLARME E VOLUME

DEL MONITOR Per accedere al menu che permette di attivare l’allarme e gestire il volume del monitor, toccare l’icona seguente: Il menu che sarà visualizzato include i seguenti elementi: : Attivazione dell’allarme : Gestione del volume della suoneria del monitorVIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

: Gestione del volume della comunicazione del monitor

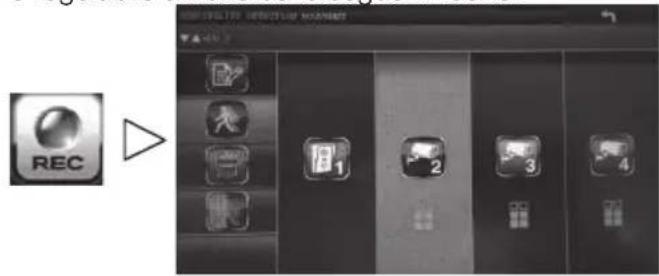

5 - IMPOSTAZIONE DELLE REGISTRAZIONI

Nota bene: per poter salvare i video, il monitor deve essere dotato di una scheda di memoria MicroSD (non fornita). Per riprodurre i video salvati sulla scheda di memoria con il proprio computer nel kit è incluso un apposito software. Per impostare le varie modalità di registrazione usare le icone seguenti: I giorni sono suddivisi in fasce orarie. Per ogni fascia oraria sono disponibili 3 modalità: M: Avvio della registrazione in seguito al rilevamento di un movimento (disponibile per le telecamere da esterno cod. 512167) S: Avvio della registrazione per 1 ora (durante la fascia oraria). X: Avvio della registrazione solo dopo aver ricevuto una chiamata proveniente dalla pulsantiera esterna. Per passare da una modalità all'altra toccare la fascia oraria desiderata. Informazioni relative alle videoregistrazioni: Durata minima: 15s Durata massima: 60s

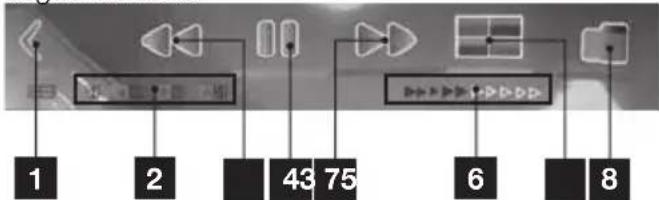

6 - COME RIPRODURRE UN FILE VIDEO

Per riprodurre un video è sufficiente toccare l'icona corrispondente: Durante la riproduzione viene visualizzata la seguente barra:

1 Riduci a icona 2 Numero del canale visualizzato 3 Riavvolgimento rapido 4 Riproduci/Pausa 5 Avanzamento rapido 6 Barra di progressione 7 Visualizzazione multicanale (se disponibile) 8 Esci / Torna alle cartelle

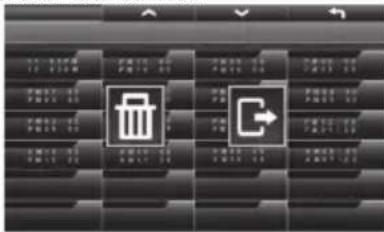

7 - COME ELIMINARE UN FILE VIDEO

Per cancellare un video è sufficiente toccare l'icona corrispondente e tenerla premuta per 3 secondi:

• Dopo 3 secondi sullo schermo compare una schermata di conferma: Permette di cancellare il video Permette di uscire dal menu senza cancellare il video

8 - MENU FORMATTAZIONE SCHEDA DI MEMORIA

Per poter formattare la scheda di memoria innanzitutto l'icona relativa a tale funzione che compare nel menu principale deve essere su ON come nella figura seguente:

• Se necessario, toccare l'icona per passare da OFF a ON. Dopo aver autorizzato la formattazione accedere al menu REC (Registra):

I menu seguenti sono utilizzabili solo se si possiede una telecamera da esterno. (cod. 512167) Quando viene rilevato un movimento il monitor emette una serie di bip brevi se:

• L’icona in basso a sinistra nel menu principale è su ON.

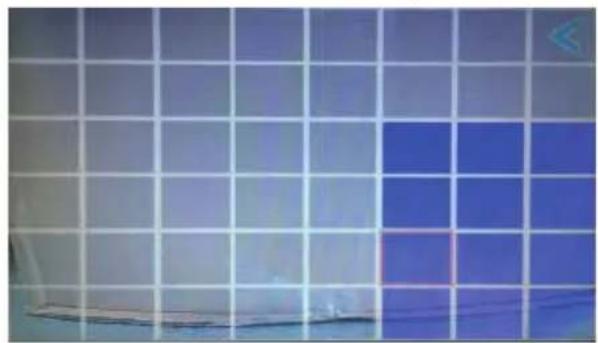

• La fascia oraria è impostata su M: Il livello di sensibilità per il rilevamento dei movimenti è regolabile attraverso le seguenti icone: LV3 = sensibilità elevata LV2 = sensibilità media LV1 = sensibilità bassa Se si desidera inibire il rilevamento di movimenti per una parte dell'immagine filmata dalla telecamera è possibile nascondere delle zone: Tutte le caselle di colore blu non faranno scattare il rilevamento di movimenti.

Per accedere alla modalità SCAN (Cerca) canali attivi dal menu principale è sufficiente toccare l'icona:

11 - MENU "PARAMÈTRES SYSTÈME"

(IMPOSTAZIONI DI SISTEMA)

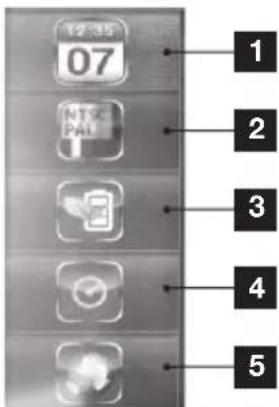

1 Impostazione di data e ora 2 Formato video 3 Economizzatore di energia 4 Periodi di inattività 5 Lingue

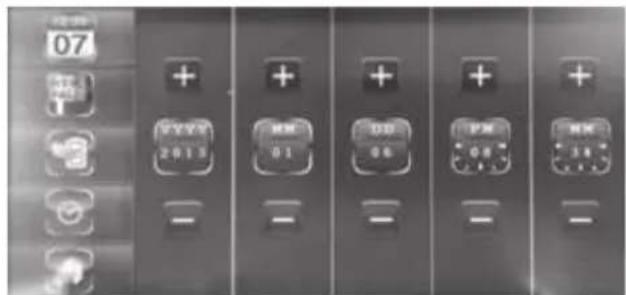

11.1 - Impostazione di data e ora

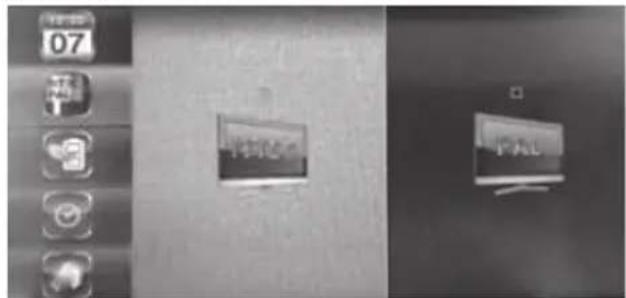

Consente di scegliere tra il formato Pal e il formato NTSC. In Europa si consiglia di utilizzare il formato video Pal.VIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

11.3 - Economizzatore di energia

L'economizzatore di energia consente di spegnere lo schermo dopo 5 o 10 minuti. 1 5 minuti 2 10 minuti 3 Mai

11.4 - Periodi di inattività

Dopo 2 minuti di inattività il monitor va in "ibernazione" e viene attivata una delle seguenti modalità: 1 Visualizza modalità QUAD (Quattro) dopo 2min 2 Visualizza pulsantiera esterna dopo 2min 3 Cerca i canali attivati a intervalli di 5s 4 Cerca i canali attivati a intervalli di 10s

N.B.: Per attivare o disattivare i vari canali:

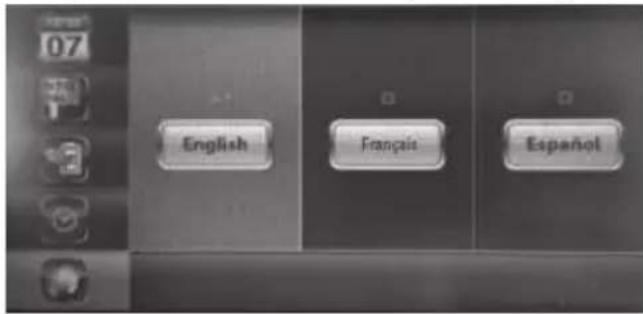

Per il presente monitor sono disponibili 3 lingue:VIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

La pulsantiera esterna può essere alimentata sia con 6 pile LR06, sia tramite l'adattatore di alimentazione 12V in dotazione che permette di:

• aprire una bocchetta elettrica (non fornita);

• accedere alla modalità "Spioncino" (visualizzare le immagini anche se nessuno ha suonato al citofono).

• Quando si preme il portanome della pulsantiera esterna il monitor emette per 3 volte un segnale acustico (suoneria).

• Dopo il terzo segnale acustico per rispondere a chi ha suonato è sufficiente toccare l'icona

Attenzione: Affinché la persona che si trova all'esterno possa sentire la voce di chi risponde, mentre si parla l'icona deve essere tenuta premuta. Per poter sentire quello che dice il proprio interlocutore, invece, è necessario non toccare l'icona.

• Per poter sentire quello che dice il proprio interlocutore, NON toccare l'icona.

• Se la pulsantiera esterna è alimentata a pile la comunicazione sarà automaticamente interrotta dopo 60 secondi.

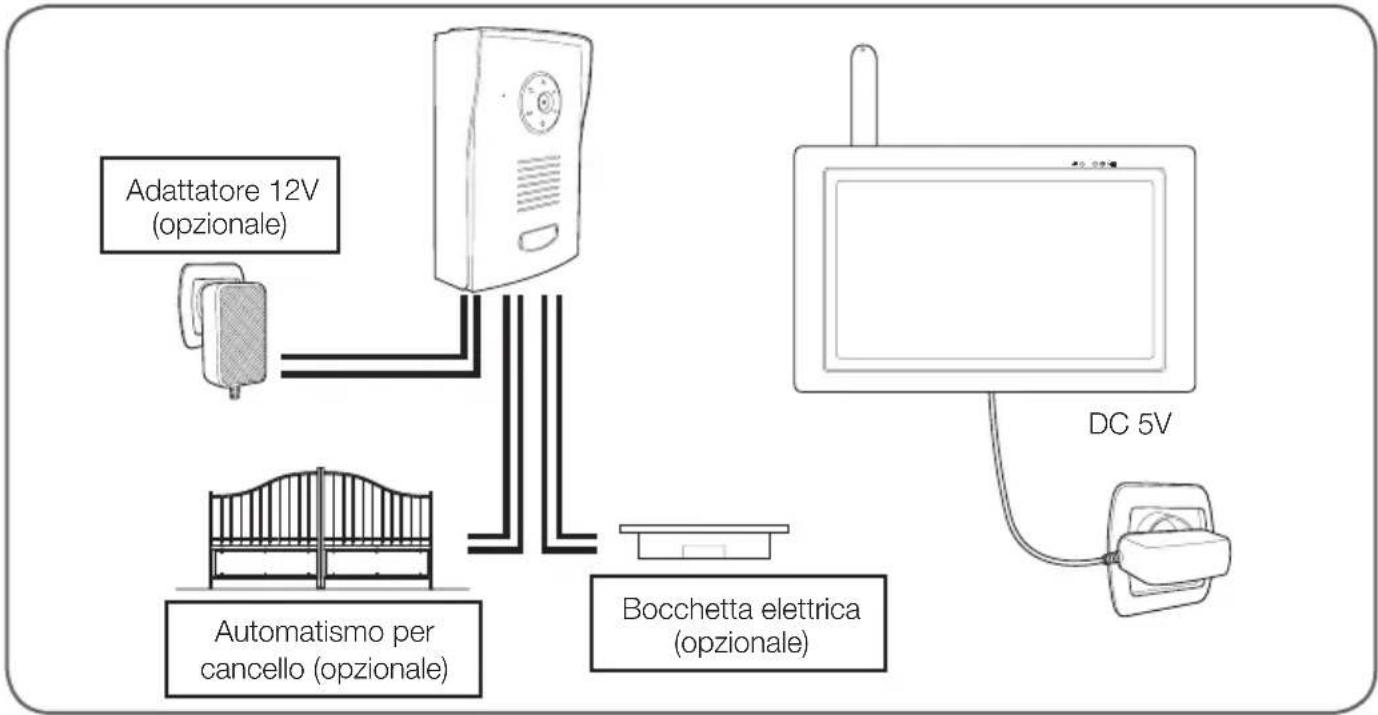

Adattatore 12V (opzionale) Bocchetta elettrica (opzionale) Automatismo per cancello (opzionale) DC 5V Spia potenza segnale: variabile in base alla distanza tra la pulsantiera esterna e il monitor. Indicatore livello di carica batteria Per il monitor: sulla parte inferiore dello schermo. Per la pulsantiera esterna: sulla parte superiore dello schermo.

Modalità Schermo intero. Modalità QUAD (Quattro): Tutti i canali vengono visualizzati contemporaneamente. Modalità SCAN (Cerca): Il monitor cerca tutti i canali attivi 2 X Zoom x2VIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

3 - ICONE E FUNZIONI

Toccare per far comparire le seguenti icone: Toccare per cambiare canale. Nel caso presente è disponibile solo il canale 1. Tenere premuta l'icona per parlare e rilasciarla per ascoltare il proprio interlocutore. Permette di azionare la bocchetta elettrica (funzione disponibile solo se la pulsantiera esterna è alimentata tramite l'adattatore di alimentazione 12V in dotazione). Permette di azionare il cancello collegato al contatto pulito della pulsantiera esterna. Tale opzione è disponibile a prescindere dal tipo di alimentazione usato per la pulsantiera. Permette di alzare o abbassare il volume dell'audio della comunicazione. Permette di registrare un video o di interrompere la registrazione in corso. Modalità di visualizzazione: Permette di cambiare canale e visualizzare tutti e 4 i canali contemporaneamente. Permette di accedere al menu principale. Spia volume. Indicatore videoregistrazione.

- Verde lampeggiante: Modalità abbinamento - Verde fisso: Ricezione segnale OK - Arancione fisso: Carica in corso - Rosso fisso: Carica OK - Rosso lampeggiante: - Livello batteria bassoVIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

Se il problema riscontrato non è contemplato tra quelli riportati di seguito contattare l'assistenza tecnica. Problema Possibili cause Soluzioni Il sistema non si accende L’adattatore non è collegato alla rete elettrica / l’adattatore non è collegato al monitor (DC IN sul fianco destro del monitor). Verificare che i cavi di alimentazione siano tutti correttamente collegati. La carica residua della batteria del monitor è insufficiente. Collegare l'adattatore di alimentazione al monitor. Scheda di memoria non rilevata (messaggio "SD ERR" (Errore SD)) Scheda di memoria non rilevata o difettosa.

• Controllare che la scheda di memoria sia correttamente inserita e che sia formattata

• Sostituire la scheda

• Accertarsi che la scheda di memoria sia compatibile Nessuna comunicazione audio/ video Data e ora errate nelle registrazioni e durante la visualizzazione in diretta Alimentatore non collegato Data e ora non impostate. Data e ora cancellate in seguito a interruzione prolungata dell'alimentazione del monitor. Controllare che il monitor e la pulsantiera siano correttamente collegati alla fonte di alimentazione Abbinamento non eseguito Abbinare la pulsantiera esterna e il monitor. Distanza eccessiva, interferenze o troppi ostacoli tra telecamera e monitor. Spostare e/o avvicinare la pulsantiera esterna al monitor. Impostare la data e l'ora Quando viene rilevato un movimento scatta automaticamente l'allarme Allarme monitor attivato. Accedere al menu principale, quindi accedere all'allarme toccando le icone nell'ordine seguente: L'icona deve essere impostata su OFF. Quando viene premuto il pulsante di chiamata della pulsantiera esterna la registrazione non parte. Scheda di memoria non presente nel monitor.

• Controllare che la scheda di memoria sia correttamente inserita e che sia formattata

• Sostituire la scheda Scheda di memoria non presente nel monitor.

• Controllare che la scheda di memoria sia correttamente inserita e che sia formattata

• Sostituire la scheda Quando una telecamera supplementare (cod. 512167) rileva un movimento la registrazione non parte. Registrazione disattivata. Sensibilità non impostata correttamente. Mettere registrazione su M in corrispondenza della relativa fascia oraria Attivare/correggere le impostazioni relative alla sensibilità di rilevamento dei movimenti.VIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

Problema Possibili cause Soluzioni Impossibile azionare la bocchetta elettrica e/o l'automatismo del cancello Se la pulsantiera esterna è alimentata tramite l’adattatore di alimentazione 12V/1A in dotazione e non a pile. Modificare la fonte di alimentazione impiegando l'apposito adattatore 12V/1A in dotazione. La bocchetta o l'automatismo non sono collegati correttamente. Controllare il cablaggio. La bocchetta elettrica non apre mai la porta La bocchetta elettrica installata non è conforme a quanto indicato nel presente manuale (12V 500mA max.).

• Modificare il cablaggio

• Utilizzare un altro modello di bocchetta Quando si accende lo schermo le immagini riprese dalla pulsantiera esterna non vengono visualizzate Se la pulsantiera esterna è alimentata tramite l'adattatore di alimentazione 12V/1A e non a pile. Modificare la fonte di alimentazione impiegando l'apposito adattatore di alimentazione 12V/1A in dotazione.VIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

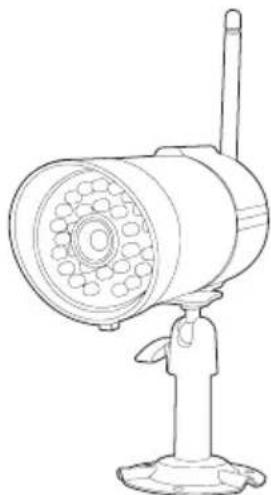

Se si acquistano telecamere supplementari (fino a un massimo di 3) per estendere l'area di videosorveglianza, ogni telecamera dovrà essere abbinata come fatto per la pulsantiera esterna: Questo menu permette di attivare o disattivare i canali, abbinare le telecamere supplementari (non fornite, cod. 512167) e regolarne la luminosità. Il prodotto comporta un totale di 4 canali e come impostazione predefinita la pulsantiera esterna è attribuita al canale 1. Per predisporre un impianto di videosorveglianza è possibile aggiungere fino a 3 telecamere supplementari. Dopo aver attivato il canale desiderato, procedere all'abbinamento toccando l'icona

Attenzione: quando l'icona diventa blu l'utente ha 30 secondi per premere il pulsante di abbinamento che si trova sul cavo di alimentazione.VIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

Monitor Processo di registrazione Memoria Scheda di memoria MicroSD, capacità fino a 32GB Tensione di alimentazione Consumo Batteria Dimensioni Temperatura di funzionamento 230Vac 50Hz -5Vdc 1A 800mA (max.) 3.7V / 1800mA Li-Ion L: 200mm / l: 122mm / h: 26mm da 0°C a +40°C Schermo Dimensioni Diagonale 7 pollici Risoluzione 480 x 272 Pulsantiera esterna Tipo di sensore Dimensioni del sensore Angolo di campo Numero di Led IR Portata visione notturna Alimentazione Uso Indice di protezione Temperatura di funzionamento Dimensioni CMOS

• Gestione di una pulsantiera esterna (fornita) e di max. 3 telecamere senza fili (non fornite).

• Visualizzazione in diretta delle immagini riprese da una telecamera a scelta tra le 4 disponibili o di tutte e 4 le telecamere contemporaneamente.

• Azionamento di una bocchetta elettrica e/o di un cancello motorizzato a partire dal monitor.

• Possibilità di salvare le registrazioni su scheda MicroSD (non fornita).

• Videoregistrazione automatica quando viene premuto il pulsante di chiamata della pulsantiera esterna e quando viene rilevato un movimento.

• Possibilità di visionare i video registrati direttamente sul monitor o su computer.

• Archiviazione dei video in base alla data.

• Possibilità di emettere un segnale acustico quando viene rilevato un movimento.VIDEOCITOFONO SENZA FILI A COLORI CON OP- ZIONE VIDEOSORVEGLIANZA

• Visiera protettiva sole e intemperie: sì

• Microfono integrato: sì

• Visione notturna: sì, tra 5 e 8 metri

• Indice di protezione: IP55

• Alimentazione: 9V tramite 6 pile LR6 (non fornite) o adattatore alimentazione 12Vdc/1A (fornito)

• Il presente prodotto è coperto da una garanzia pezzi e manodopera di 3 anni a partire dalla data di acquisto. Per far valere la garanzia è necessario conservare la prova di acquisto.

• La garanzia non copre eventuali danni dovuti a negligenza, urti o incidenti.

• I componenti del prodotto non devono essere aperti o riparati da persone esterne alla società Smarthome France.

• Eventuali interventi di riparazione autonomi dell'apparecchio invalidano la garanzia.

• La garanzia non copre gli elementi cosiddetti "consumabili" come ad esempio le garanzia.

4 - ASSISTENZA E CONSIGLI

• Nonostante tutta la cura con la quale abbiamo progettato i nostri prodotti e realizzato il presente manuale, qualora l'utente abbia difficoltà nell'installare il prodotto o abbia dei dubbi è invitato a contattare i nostri specialisti, che saranno sempre a sua completa disposizione per rispondere a tutte le sue domande.

• In caso di malfunzionamento del prodotto durante l'installazione o pochi giorni dopo la stessa si invita a contattare il servizio clienti rimanendo di fronte al prodotto: molto probabilmente il problema deriva da un errato settaggio o da un'installazione non conforme e così facendo i nostri tecnici potranno diagnosticarne subito l'origine. Se invece il problema dovesse derivare dal prodotto stesso il tecnico fornirà all'utente un apposito numero di pratica per poter effettuare un reso in negozio. In mancanza di tale numero di pratica il rivenditore potrà rifiutarsi di sostituire il prodotto difettoso. I tecnici del servizio post-vendita sono disponibili al numero: Assistenza clienti: + 39 02 97 27 15 98 Dal lunedì al venerdì dalle 9:00 alle 13:00 e dalle 14:00 alle 18:00.

5 - RESO DEL PRODOTTO - SERVIZIO POST

VENDITA Nonostante tutta la cura con la quale abbiamo progettato e realizzato il prodotto acquistato, qualora fosse necessario rinviarlo al produttore tramite il servizio post vendita per permetterne la riparazione, sarà possibile consultare lo stato di avanzamento dell'intervento collegandosi al seguente sito Internet: http://sav.avidsen.com Smarthome France si impegna a disporre di uno stock di pezzi di ricambio per questo prodotto durante il periodo di garanzia contrattuale.

6 - DICHIARAZIONE DI CONFORMITÀ

Alla direttiva RED Smarthome France dichiara che il dispositivo seguente: Videocitofono senza fili cod. 512168 È conforme alla direttiva 2014/53/UE e che tale conformità è stata valutata in ottemperanza delle seguenti norme vigenti:

• EN 62311: 2008 Chambray-les-Tours, 17/05/2018 Alexandre Chaverot, presidente Tutti prodotti della gamma Thomson sono disponibili suè un marchio di proprietà di TECHNICOLOR S.A. concesso in licenza a: Smarthome France - 32, rue Augustin Fresnel 37170 Chambray les Tours - Francia
