Tipo di prodotto	Videocitofono colorato con schermo tattile 7 pollici
Marca	Thomson
Riferimento	512262
Schermo	Diagonale 7 pollici (17,78 cm), 16/9, risoluzione 800 x 480 pixel, tattile
Telecamera	Sensore 1/4" CMOS, angolo di visione 70° orientabile, visione notturna fino a 1 m
Memoria immagini	100 foto con data e ora
Suonerie	10 melodie a scelta
Alimentazione	Monitor: 15 Vdc 1 A tramite adattatore di rete fornito; piastra stradale: alimentata dal monitor
Consumo	45 a 580 mA
Temperatura di esercizio	-10 °C a 50 °C, 85% UR max
Badge	2 badge di configurazione (rossi) e 2 badge di accesso (neri) forniti; fino a 50 badge di accesso
Uscite	Serratura elettrica 12 Vdc max 1 A e contatto pulito per motorizzazione cancello
Connessioni	Piastra stradale e monitor tramite cavo a 4 fili; supporto intelligente con morsetti
Garanzia	3 anni pezzi e manodopera
Manutenzione	Scollegare prima della pulizia; panno morbido leggermente umido; nessun prodotto abrasivo
Sicurezza	Non installare all'aperto diretto, vicino a sorgenti elettromagnetiche o prodotti infiammabili
Peso e dimensioni	Non specificato nel manuale
Ricambi	Disponibili presso il produttore (Avidsen) durante il periodo di garanzia

Domande frequenti - 512262 THOMSON

Cosa fare se lo schermo del monitor non si accende mai?

Verificare che l'adattatore di rete sia collegato correttamente e che il monitor sia inserito correttamente nel supporto intelligente. Consultare la diagnostica dei LED del supporto intelligente.

Perché non c'è immagine sul monitor (schermo blu o bianco)?

Ciò può derivare da una connessione errata tra la piastra stradale e il supporto intelligente, o da una sezione del cavo non adatta alla distanza. Rimuovere lo schermo e verificare i LED del supporto intelligente.

L'immagine è sfuocata o disturbata, cosa fare?

Assicurarsi che la sezione del cavo sia adatta alla distanza e che il cavo non sia parallelo a cavi di rete 230 V su lunghe distanze. Utilizzare una guaina specifica se necessario.

Come registrare un badge di accesso?

Mentre lo schermo è spento, passare un badge di configurazione (rosso) davanti al porta-nome. La piastra emette 3 bip. Premere il pulsante di chiamata entro 10 secondi, quindi passare il badge di accesso (nero) da registrare. Un bip lungo seguito da 2 bip brevi conferma la registrazione.

Come eliminare tutti i badge di accesso in caso di smarrimento?

Tenere premuto il pulsante di chiamata della piastra stradale fino a un bip (circa 3 s). Passare un badge di configurazione, quindi tenere premuto nuovamente il pulsante di chiamata fino a un bip lungo. Tutti i badge di accesso vengono eliminati.

Il comando della serratura non apre la porta, cosa controllare?

Verificare la sezione dei cavi (0,75 mm² fino a 50 m), le connessioni tra piastra e serratura, e la compatibilità della serratura (12 Vdc, 1 A max). Consultare la tabella delle sezioni nel manuale.

Come impostare data e ora sul monitor?

Dalla schermata principale, toccare l'icona di impostazione data/ora. Selezionare ogni campo (formato, ora, data) e utilizzare i tasti + e - per modificare. Confermare con l'icona di salvataggio.

Cosa significano i LED sul supporto intelligente?

Blu = connessione OK. Rosso = errore: per alimentazione (>16 V), per piastra stradale (inversione polarità o filo interrotto), per monitor aggiuntivo (difetto di connessione). La diagnostica è valida con schermo disconnesso.

Il suono del monitor è debole o distorto durante la comunicazione, perché?

Verificare che il microfono della piastra stradale non sia ostruito (sporco, insetto). Assicurarsi inoltre che la sezione del cavo sia adatta alla distanza.

Posso aggiungere un monitor aggiuntivo?

Sì, è possibile collegare un monitor aggiuntivo (rif. 512265). Il LED di connessione monitor aggiuntivo sul supporto intelligente indica lo stato (rosso = errore, blu = OK).

MANUALE UTENTE 512262 THOMSON

Videocitofono a colori 18cm

cod. 512262

A - ISTRUZIONI DI SICUREZZA 05

1 - PRECAUZIONI PER L'USO 05
2 - MANUTENZIONE E PULIZIA 05
3 - SMALTIMENTO 05

B - DESCRIZIONE DEL PRODOTTO 06

1 - CONTENUTO DEL KIT 06
2 - MONITOR 07
3 - SUPPORTO INTELLIGENTE 08
4 - PULSANTIERA ESTERNA 08
5 - ALIMENTATORE 09
6 - PIASTRA PER IL FISSAGGIO A PARETE DELLA PULSANTIERA ESTERNA 09

C - INSTALLAZIONE 10

1 - COLLEGAMENTO DELLA PULSANTIERA ESTERNA E DEL MONITOR 10
2 - INSTALLAZIONE DELLA PULSANTIERA ESTERNA 11
3 - INSTALLAZIONE DEL SUPPORTO INTELLIGENTE 11
4 - DIAGNOSTICA E MONTAGGIO 12
5 - MESSA IN SERVIZIO DEI BADGE DI ACCESSO 13

5.1 - Memorizzazione dei badge di configurazione (di colore rosso) 13
5.2 - Memorizzazione dei badge di accesso (di colore nero) 14
5.3 - Eliminazione di un badge di accesso 14
5.4 - Eliminazione di tutti i badge noti 15
5.5 - Selezione dell'effetto generato dal passaggio del badge di accesso 15

D - CONFIGURAZIONE 16

1 - IMPOSTAZIONI E FUNZIONI ACCESSIBILI DAL MONITOR 16

E - UTILIZZO 17

1 - COMUNICAZIONE 17
2 - USO DELLA FUNZIONE MEMORIA IMMAGINI 17

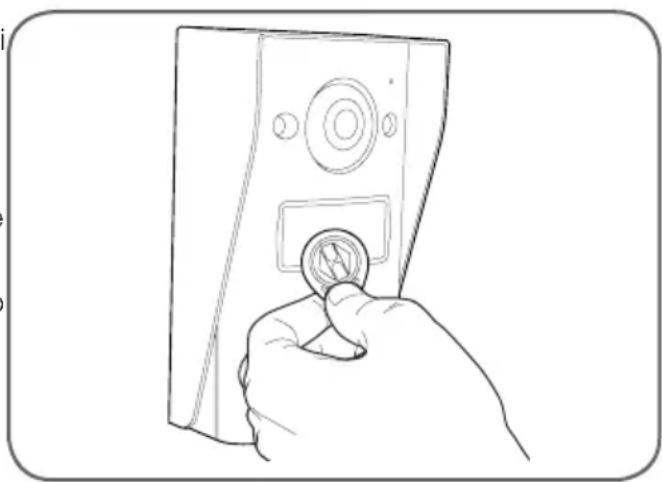

3 - APERTURA DELL'ACCESSO TRAMITE BADGE DI ACCESSO 17

F-FAQ 18

G - NOTE TECNICHE E LEGALI 19

1 - CARATTERISTICHE GENERALI 19
2 - GARANZIA 20
3 - ASSISTENZA E CONSIGLI 20
4 - RESO DEL PRODOTTO - SERVIZIO POST VENDITA 20
5 - DICHIARAZIONE DI CONFORMITÀ CE 20

A - ISTRUZIONI DI SICUREZZA

1 - PRECAUZIONI PER L'USO

2 - MANUTENZIONE E PULIZIA

• Non installare il monitor in ambienti s a condizioni estreme di umidità, temperatura, rischio di arruggimento o presenza eccessiva di polvere.
• Non installare il monitor in luoghi particolarmente freddi o soggetti a sbalzi elevati di temperatura.
• Evitare l'esposizione della pulsantiera alla luce diretta del sole e alle intemperie. Ove possibile, installare sotto un portico o comunque in un luogo coperto.

• Non installare la pulsantiera esterna telecamera in luoghi in cui il filtro dell'obiettivo potrebese graffiarsi o sporcarsi.

• Non utilizzare più prese multiple e/o prolunghe.

- Non installare in prossimità di prodotti chimici acidi, ammoniaca o fonti di emissione di tossici.

- Non installare in ambiente esplosivo o in prossimità di prodotti volatili e/o infiammabili.

- Non collocare recipienti contenenti acqua al di sopra del dispositivo.

• Non coprire il dispositivo.

- Il monitor, il supporto intelligente e il relativo adattatore di alimentazione possono essere utilizzati solo in ambienti interni.

- Non usare prolunghe per il cavo di collegamento supporto intelligente – pulsantiera esterna: se il cavo non è in un unico elemento, la qualità della comunicazione tenderà a deteriorarsi.

- Per evitare interferenze sullo schermo, tenere il cavo di collegamento supporto intelligente – pulsantiera esterna lontano da fonti di emissioni elettromagnetiche (1 m minimo). Esempi di fonti elettromagnetiche da tenere lontano dal cavo: rete elettrica 230 V, forno a microonde, modem o router Wi-Fi, ecc.

- Se il supporto di installazione della pulsantiera esterna non è piano (intonaco, pietre a vista), assicurare l'impermeabilità del retro della pulsantiera utilizzando una guarnizione siliconica adatta.

- Se si incontrano difficoltà durante la messa in servizio o l'utilizzo del dispositivo, eseguire una prova collocando il dispositivo in orizzontale su un tavolo con l'aiuto di un cavo adatto per eliminare qualsiasi problema legato all'installazione e al montaggio del dispositivo.

• Prima di qualunque intervento, scollegare il dispositivo dalla rete di alimentazione.
• Non pulire il prodotto con sostanze abrasive o corrosive.
• Utilizzare un semplice panno morbido leggermente inumidito.
• Per evitare di danneggiare le parti interne del dispositivo, non spruzzare direttamente in su di esso prodotti per la pulizia contenuti bombolette spray.

Joe SMALTIMENTO

Questo logo indica che i dispositivi non più utilizzabili non possono essere gettati ne normali contenitori per i rifiuti ordinari. Le sostanze tossiche che possono esservi contenute potrebbero, infatti, rappresentare un rischio per la salute e per l'ambiente. Tali dispositivi devono essere resi al proprio rivenditore oppure smaltiti secondo quanto stabilito dalle autorità locali.

B - DESCRIZIONE DEL PRODOTTO

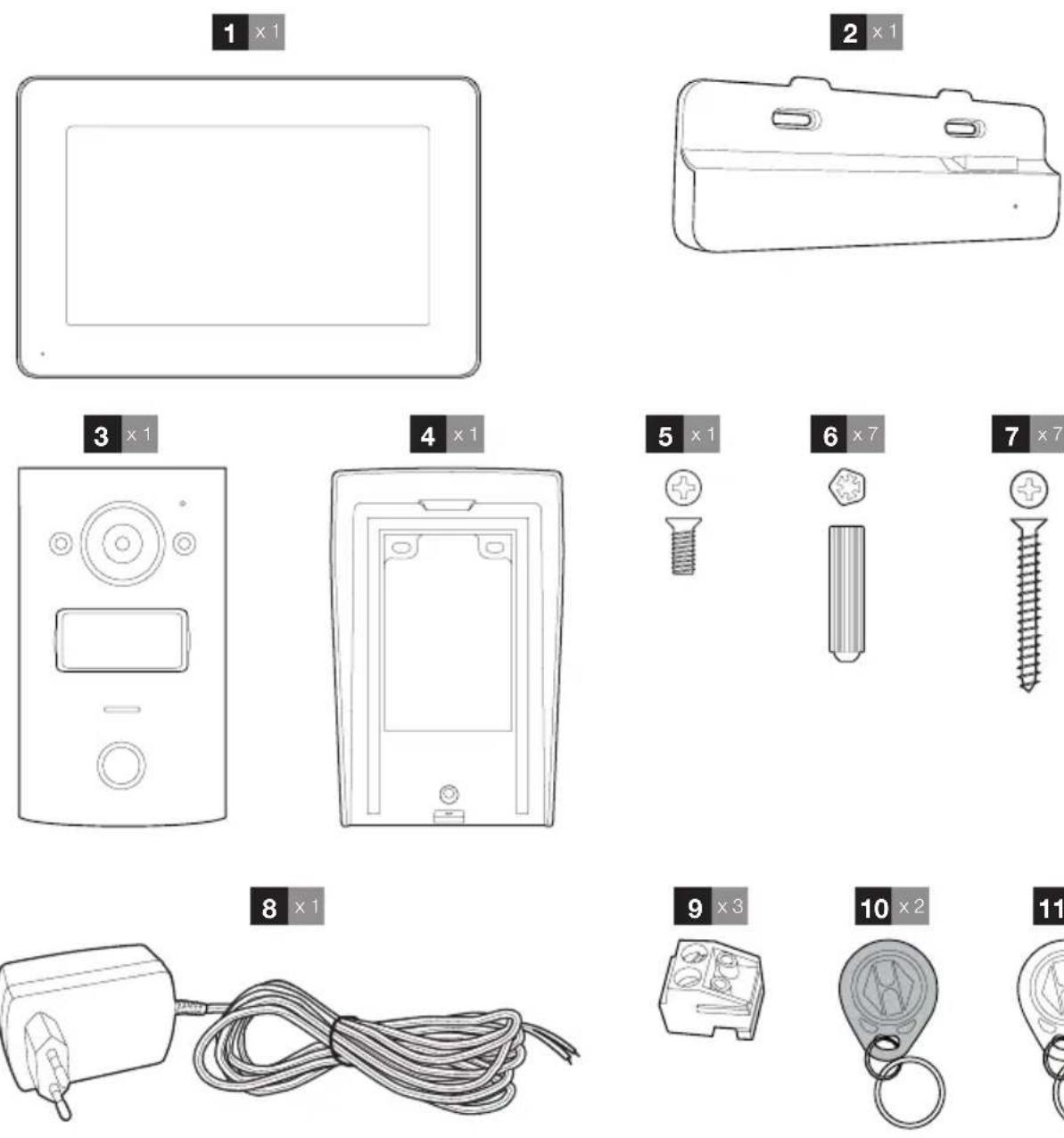

1 - CONTENUTO DEL KIT

11×2

1 Monitor
2 Supporto intelligente
3 Pulsantiera esterna
4 Piastra per il fissaggio a parete della pulsantiera esterna
5 Viti per bloccare la pulsantiera esterna sulla piastra di fissaggio a parete
6 Tasselli per fissare pulsantiera esterna, monitor e supporto intelligente

7 Viti per fissare pulsantiera esterna, monitor e supporto intelligente
8 Adattatore di alimentazione 15 V DC 1A per l'alimentazione del monitor
9 Morsettiere di collegamento
10 Badge di accesso (nero)
11 Badge di configurazione (rosso)

B - DESCRIZIONE DEL PRODOTTO

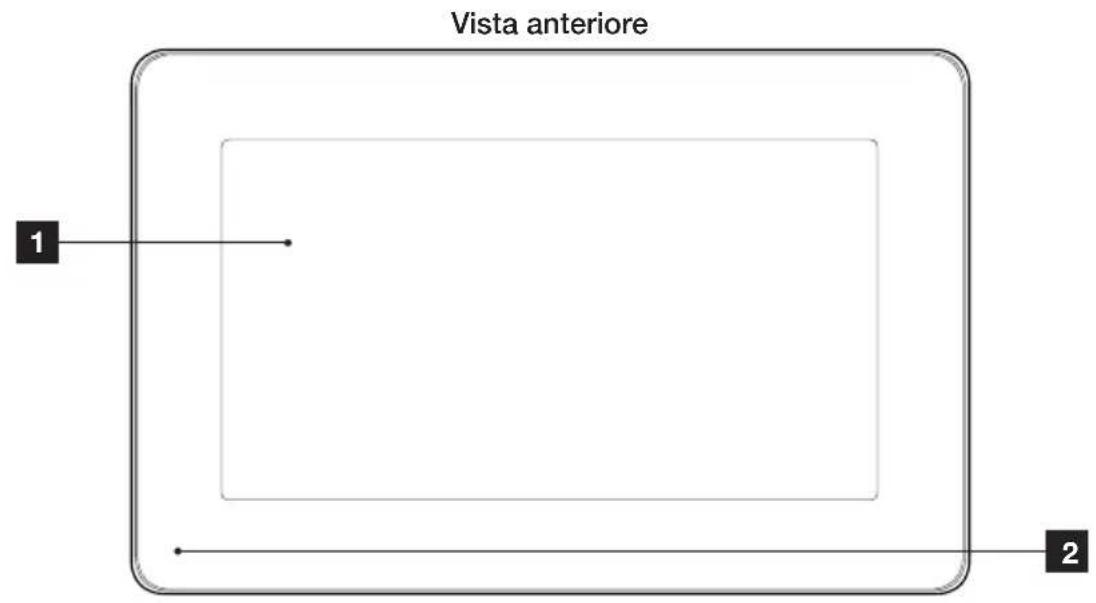

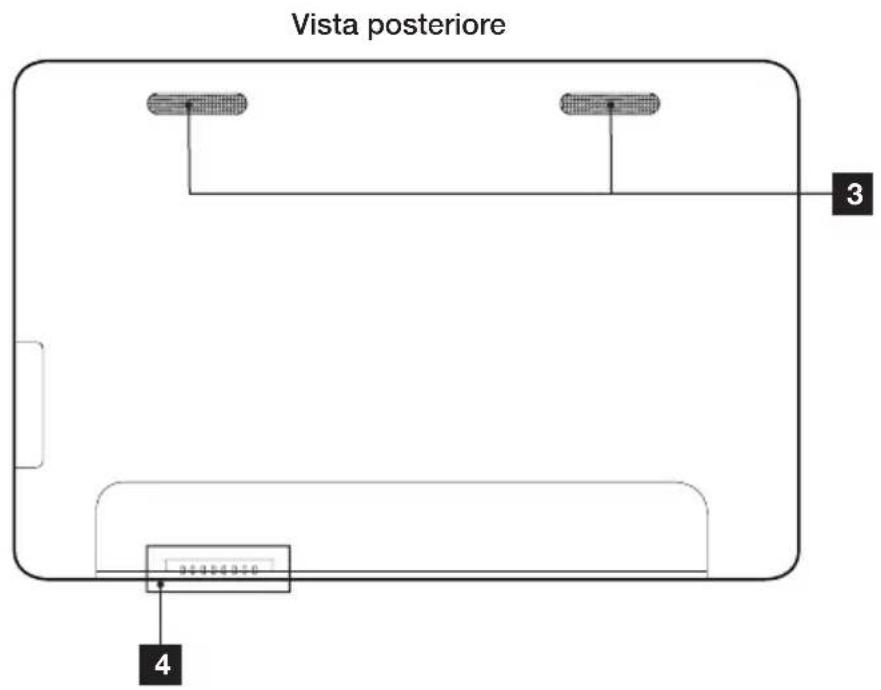

2 - MONITOR

1	Touch screen
2	Microfono

3	Altoparlanti
4	Connessione supporto intelligente

B - DESCRIZIONE DEL PRODOTTO

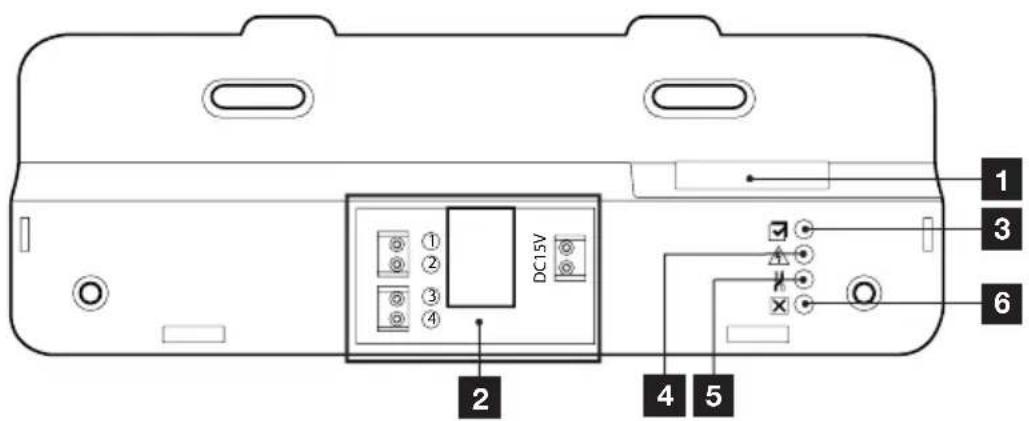

3 - SUPPORTO INTELLIgENTE

1	Morsettiere di collegamento monitor
2	Morsettiere di collegamento
3	Spia collegamento monitor supplementare☑:Rosso = Errore collegamentoBlu = Collegamento OK o monitor assente
4	Spia collegamento alimentazione ☑:Rosso = Alimentazione > 16 VBlu = Alimentazione < 16 V OK

5	Spia collegamento pulsantiera esterna ✗ :Rosso = Inversione di polaritàBlu = Cablaggio OK
6	Spia collegamento pulsantiera esterna ✗ :Rosso = pulsantiera esterna non collegata (fili scollegati o tagliati)*Blu = Collegamento OK* condizione del tutto normale se il monitor viene utilizzato come monitor supplementare su un impianto esistente e nessuna pulsantiera esterna è direttamente collegata al monitor

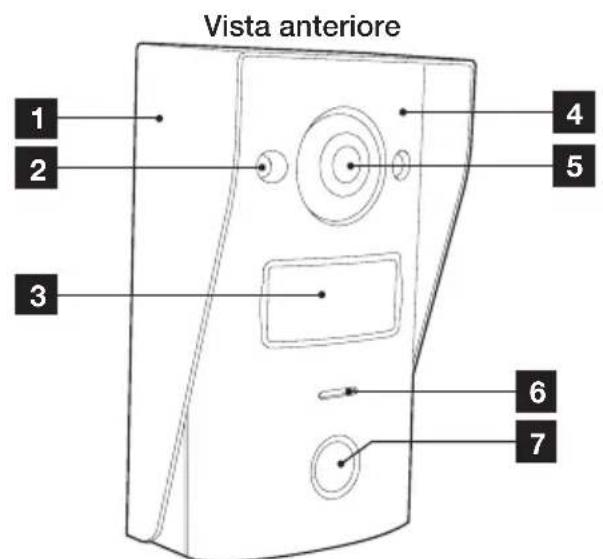

4 - PULSANTIERA ESTERNA

1	Piastra per il fissaggio della pulsantiera esterna
2	LED infrarosso
3	Portanome
4	Microfono
5	Obiettivo della telecamera

6	Altoparlante
7	Pulsante di chiamata

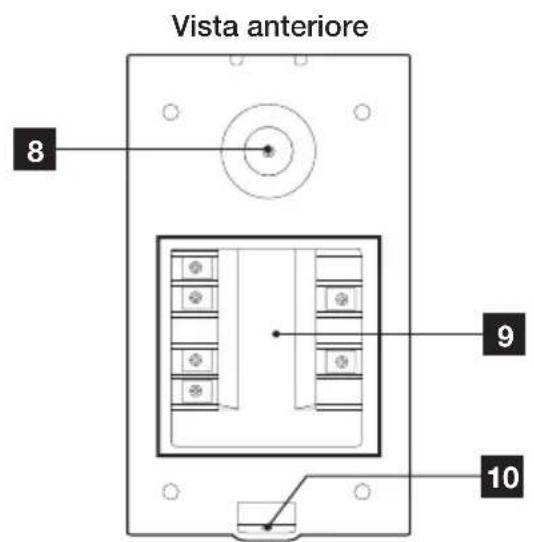

8	Vite di regolazione dell'orientamento della telecamera
9	Morsettiera di collegamento
10	Bloccaggio della pulsantiera sulla piastra di fissaggio

B - DESCRIZIONE DEL PRODOTTO

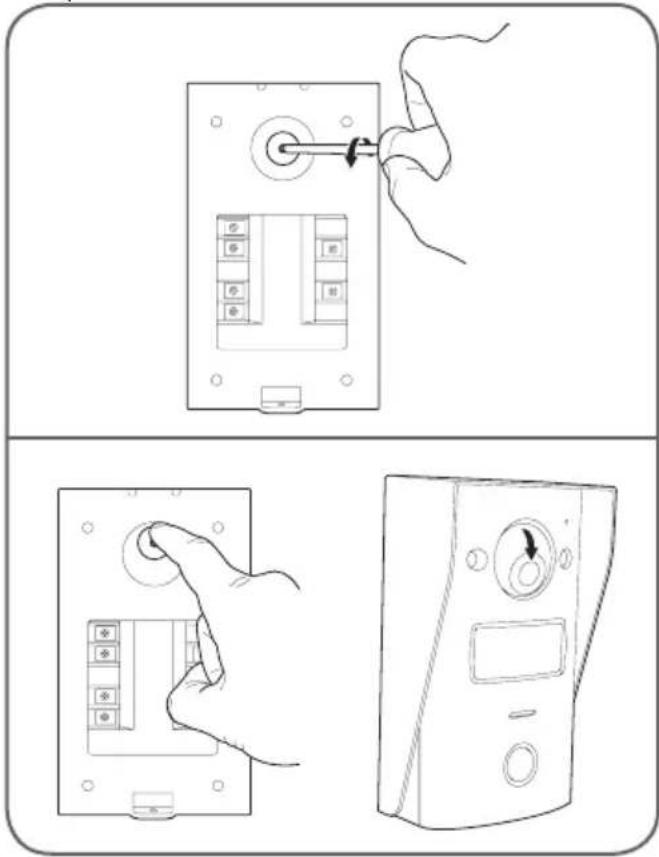

Orientamento della telecamera

- Allentare leggermente la vite sul retro della pulsantiera esterna.

- Orientare la telecamera come necessario, quindi stringere la vite.

5 - ALIMENTATORE

Nel kit è incluso un adattatore 230 V AC / 15 V DC 1A per l'alimentazione del monitor. La pulsantiera esterna non richiede alimentazione esterna.

6 - PIASTRA PER IL FISSAggIO A PARETE DELLA PULSANTIERA ESTERNA

Una piastra per il fissaggio a parete è fornita per la pulsantiera esterna; essa si trova sul retro della pulsantiera ed è mantenuta da una vite in basso.

C - INSTALLAZIONE

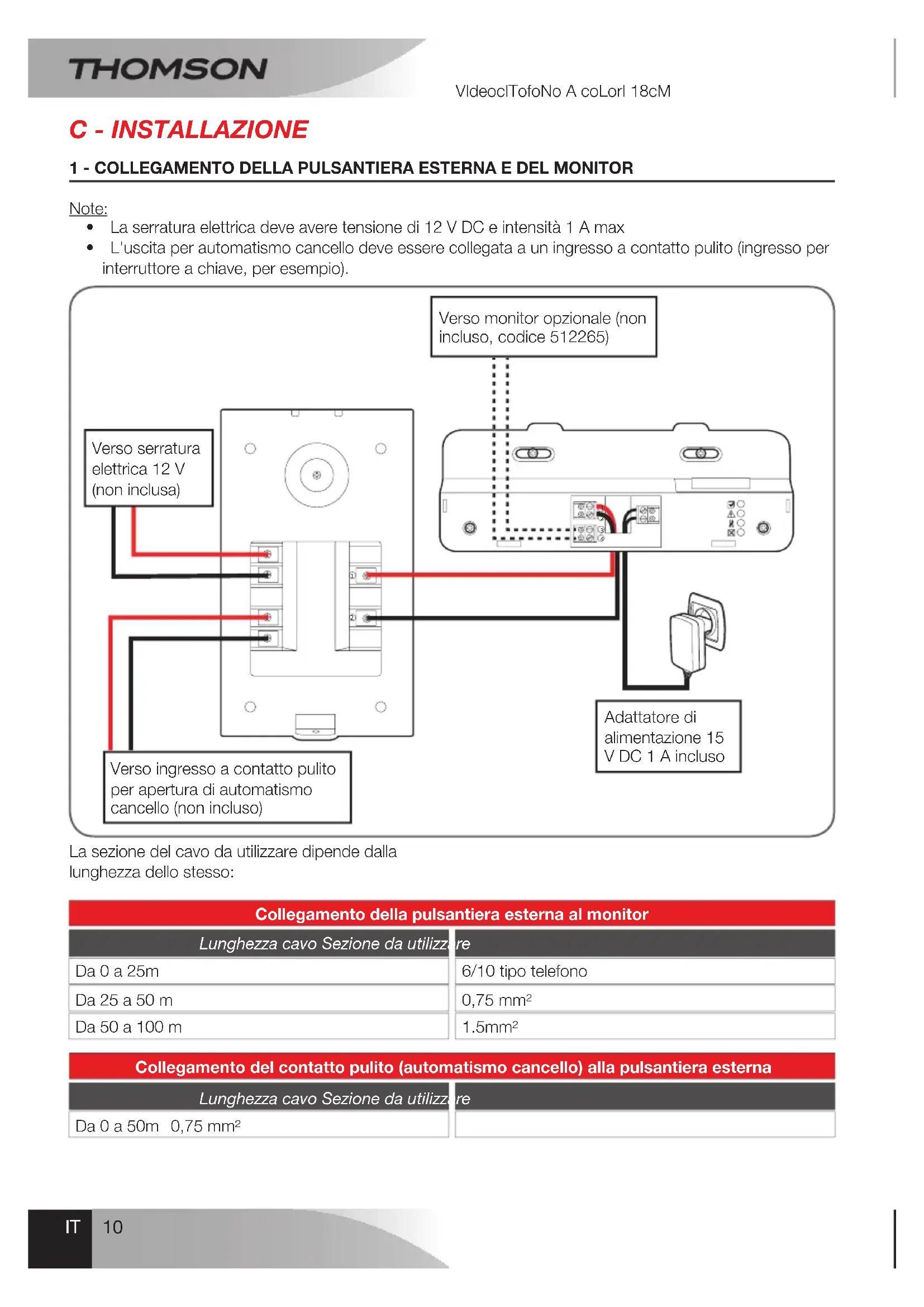

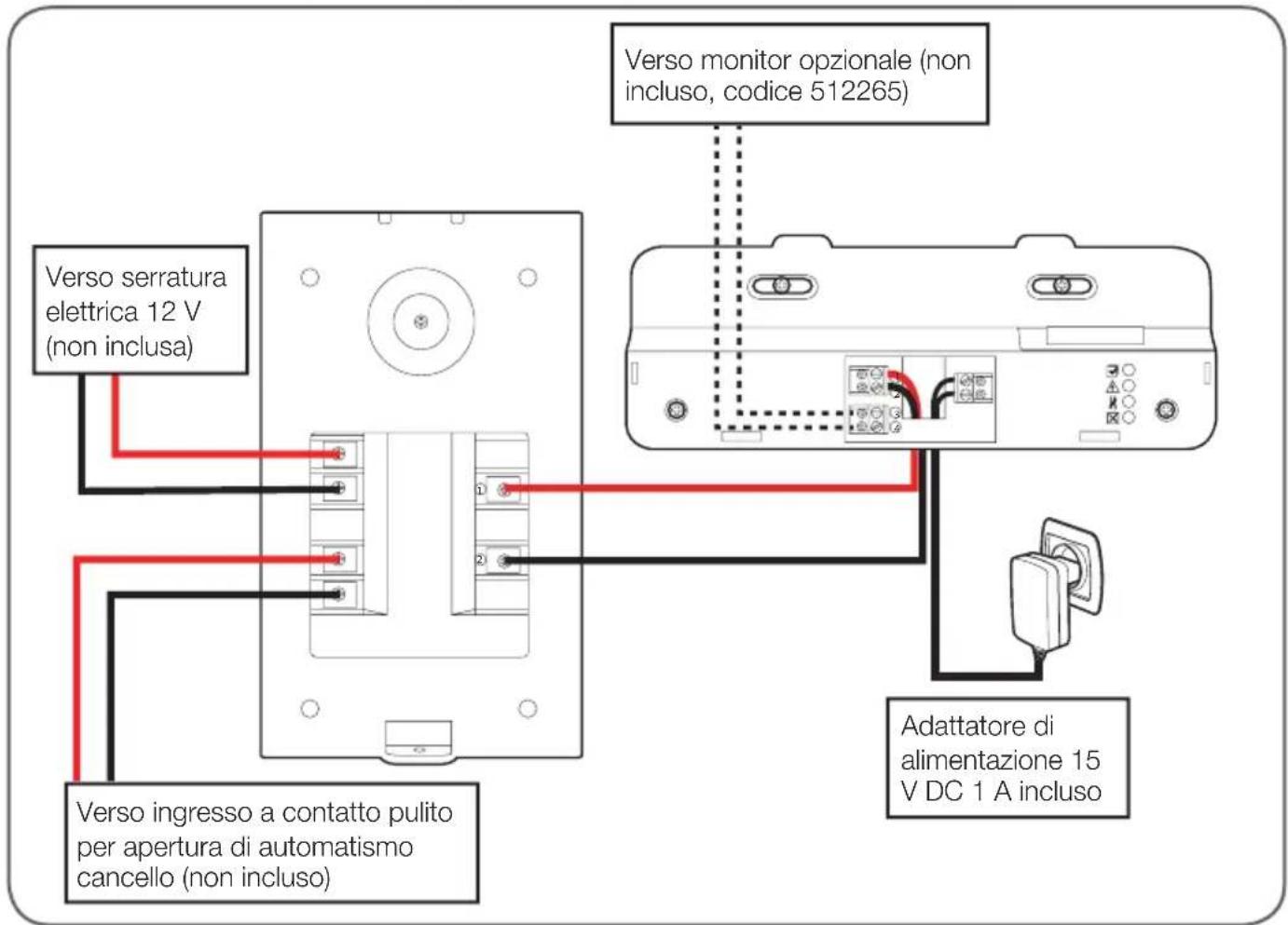

1 - COLLEGAMENTO DELLA PULSANTIERA ESTERNA E DEL MONITOR

Note:

• La serratura elettrica deve avere tensione di 12 V DC e intensità 1 A max
• L'uscita per automatismo cancello deve essere collegata a un ingresso a contatto pulito (ingresso per interruttore a chiave, per esempio).

La sezione del cavo da utilizzare dipende dalla lunghezza dello stesso:

Collegamento della pulsantiera esterna al monitor
Lunghezza cavo Sezione da utilizzare
Da 0 a 25m	6/10 tipo telefono
Da 25 a 50 m	0,75 mm ^2
Da 50 a 100 m	1.5mm ^2

Collegamento del contatto pulito (automatismo cancello) alla pulsantiera esterna
Lunghezza cavo Sezione da utilizzare
Da 0 a 50m 0,75 mm2

Collegamento del contatto alimentato (serratura elettrica) alla pulsantiera esterna

Lunghezza cavo Sezione da utilizzare

Da 0 a 50m

0,75 mm²

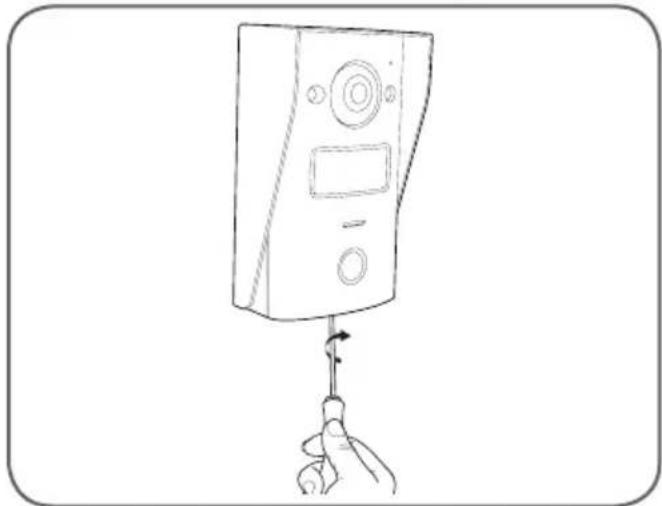

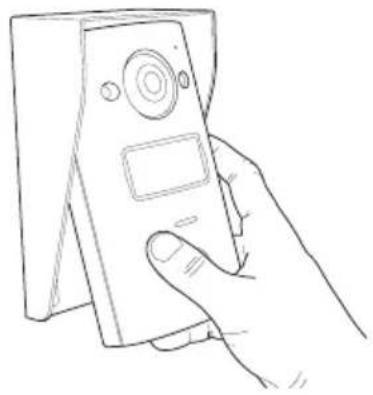

2 - INSTALLAZIONE DELLA PULSANTIERA ESTERNA

• La pulsantiera esterna deve essere prevista per installazione in sporgenza su superficie verticale e piana.
• Rimuovere la piastra di fissaggio a parete sul retro della pulsantiera esterna.
• Fissare la piastra di fissaggio a parete nell'alloggiamento previsto usando viti e tasselli adatti al tipo di supporto (le viti e i tasselli forniti sono adatti per l'uso su muri pieni).

- La fessura sul retro del supporto permette passaggio dei cavi.

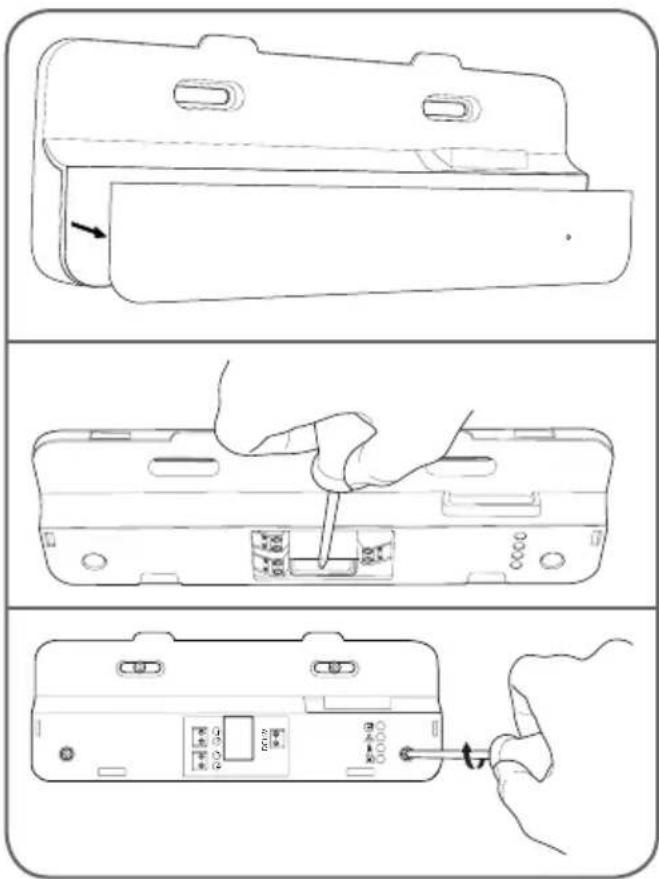

• Rimuovere il coperchio
- Posizionare il supporto nell'alloggiamento previsto e individuarne la posizione ottimale per il collegamento dei cavi.
- Se l'uscita dei cavi non è a muro, rompere la parte inferiore in plastica.
- Fissare il supporto intelligente con l'aiuto (viti e tasselli adatti al tipo di supporto (le e i tasselli forniti sono adatti per l'uso su muri il pieni).

C - INSTALLAZIONE

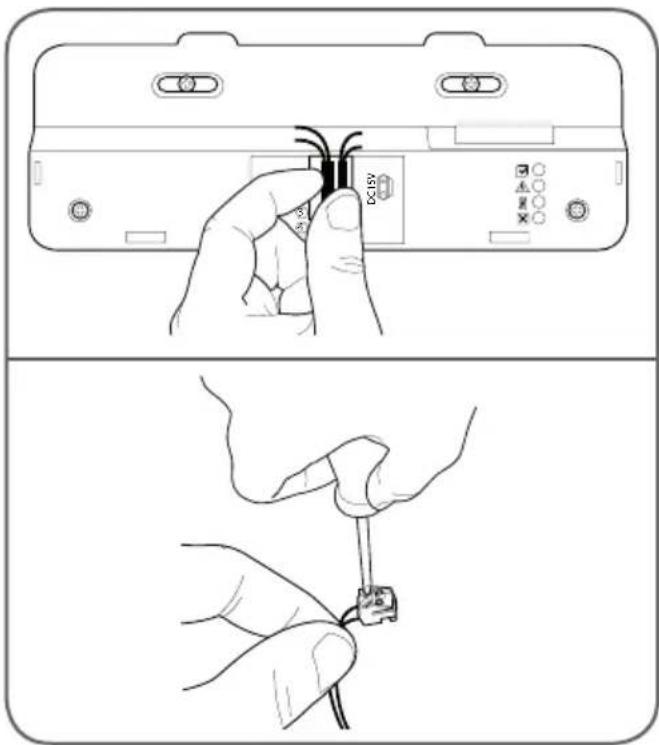

• Far passare i fili nello spazio previsto allo scopo.
• Collegare le morsettiere rispettando i colori.

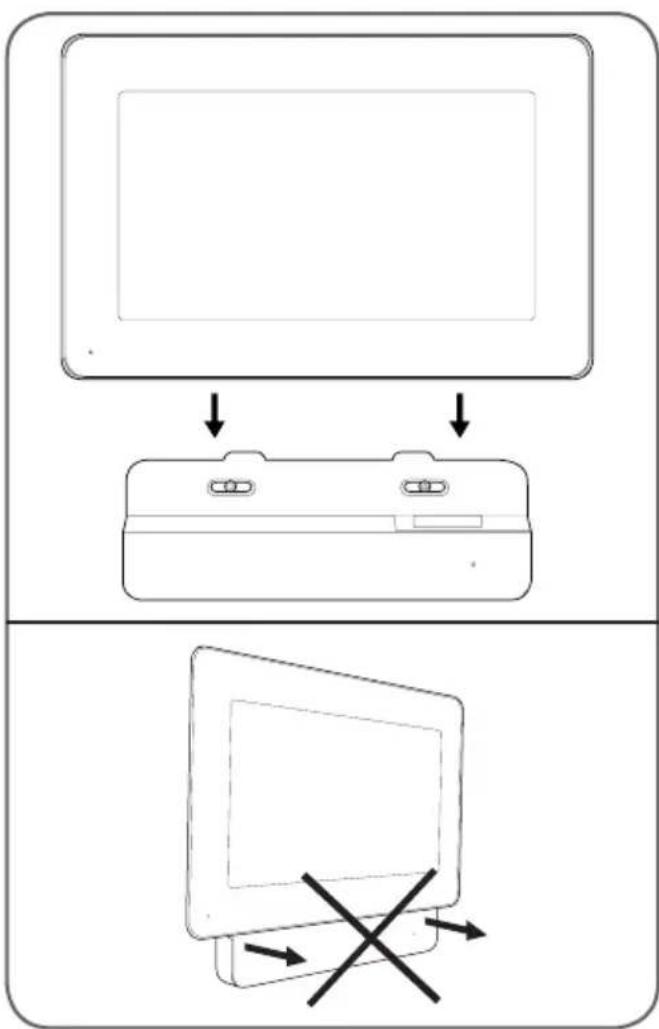

- Dopo aver effettuato tutti i collegamenti, prima di installare il monitor, tutte le spie del supporto intelligente devono essere di colore blu:

Spia collegamento monitor supplementare☑Rosso = Errore collegamentoBlu = Collegamento OK o monitor assente

Spia collegamento alimentazione ⚠:Rosso = Alimentazione > 16 VBlu = Alimentazione < 16 V OK

Spia collegamento pulsantiera esterna ✗:Rosso = Inversione di polaritàBlu = Cablaggio OK

Spia collegamento pulsantiera esterna ✗:Rosso = pulsantiera esterna non collegata (fili scollegati o tagliati)*Blu = Collegamento OK* condizione del tutto normale se il monitor viene utilizzato come monitor supplementare su un impianto esistente e nessuna pulsantiera esterna è direttamente collegata al monitor

- Se tutte le spie del supporto intelligente sono blu (tranne eventualmente quella della pulsantiera esterna, vedi sopra), collocare il monitor nel suo alloggiamento. In caso contrario, controllare l'impianto.

C - INSTALLAZIONE

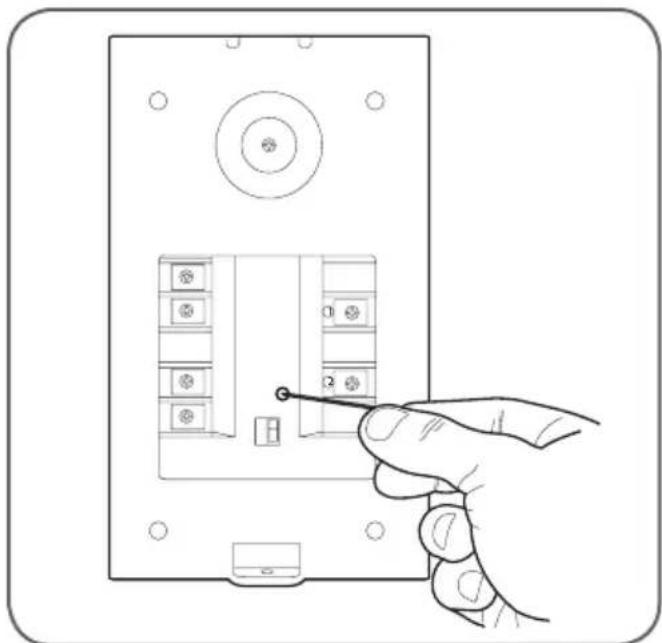

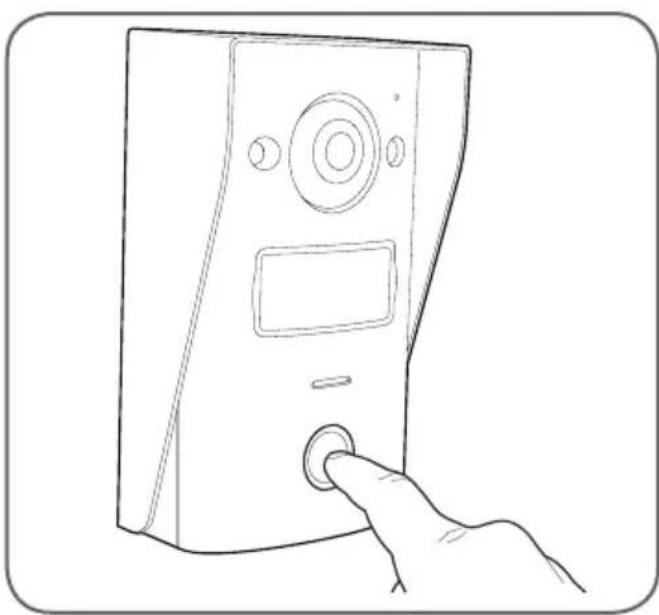

- Per abbinare un badge di configurazione, premere il tasto di accoppiamento sul retro della pulsantiera esterna mentre il display del videocitofono è spento. Il videocitofono entra in attesa di lettura badge per 90s.

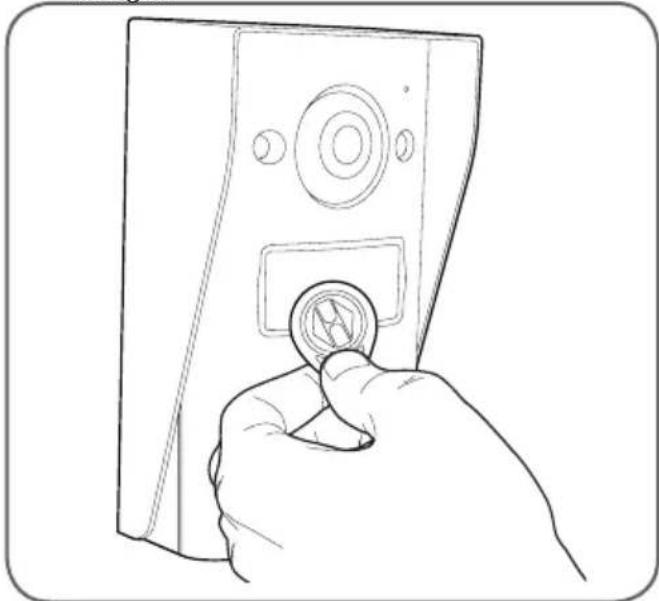

- Passare il badge rosso davanti al portaetichette della pulsantiera esterna tenendolo a non più di 5cm di distanza. Quando il badge è letto e memorizzato, la pulsantiera esterna emette un bip prolungato, seguito da 2 bip brevi.

5 - MESSA IN SERVIZIO DEI BADgE DI ACCESSO

N.B.: I badge in dotazione sono preabbinati di fabbrica, pertanto non è necessario effettuare la procedura descritta di seguito, che è invece utile in caso di reinizializzazione dell'apparecchio in seguito a manipolazioni errate o alla perdita di un badge di accesso.

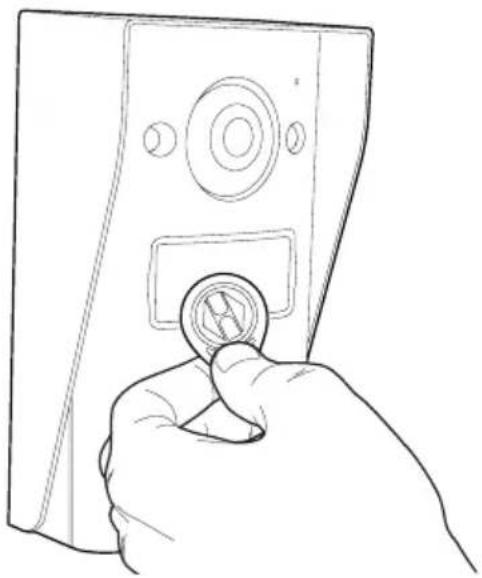

5.1 - MEMORIZZAZIONE DEI BADGE DI CONFIGURAZIONE (DI COLORE ROSSO)

- I badge di configurazione in dotazione permettono di aggiungere o eliminare badge di accesso. I badge di configurazione non possono aprire l'accesso controllato con il videocitofono.

- Al prodotto è possibile abbinare fino a u massimo di 2 badge di configurazione. Se tenta di abbinare un terzo badge, il primo sarà cancellato.

- Per tornare al funzionamento normale, si attendere 90s o premere il pulsante di chiamata.

- Se necessario, ripetere la procedura per il secondo badge.

C - INSTALLAZIONE

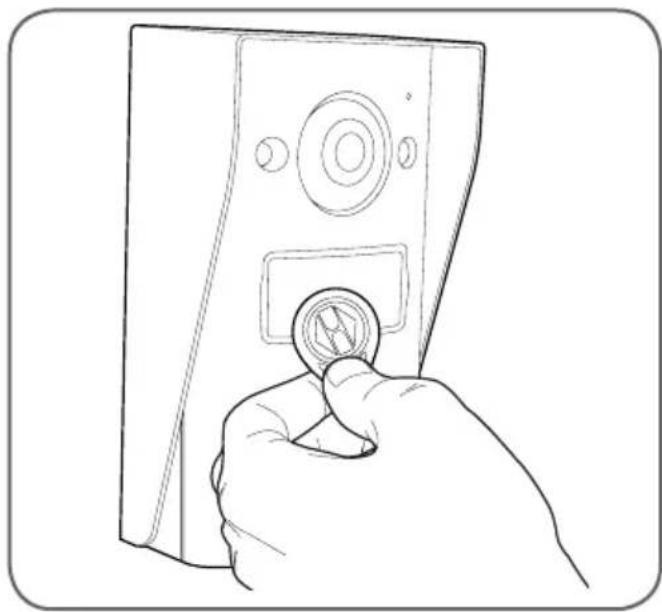

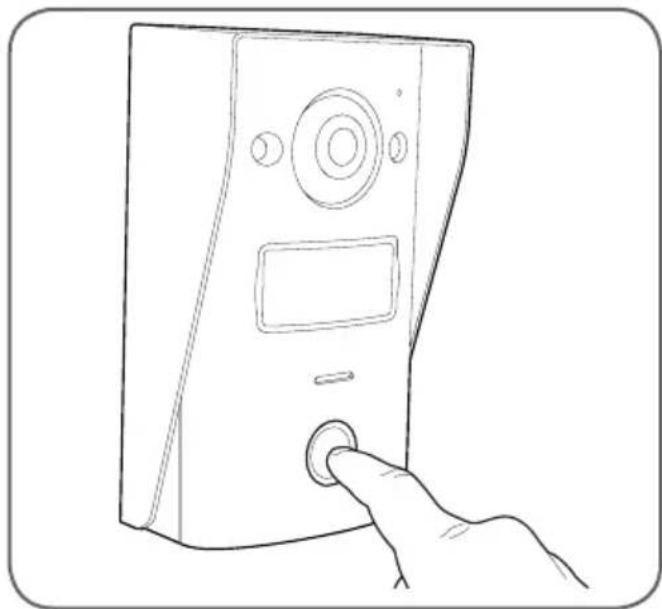

5.2 - MEMORIZZAZIONE DEI BADGE DI ACCESSO (DI COLORE NERO)

- I badge di accesso forniti permettono di aprire l'accesso controllato con il videocitofono. Per abbinare un badge di accesso, passare uno dei badge di configurazione davanti al portaetichette della pulsantiera esterna mentre il display del videocitofono è spento. La pulsantiera esterna emette 3 bip consecutivi.

- Premere il pulsante di chiamata entro 10s. La pulsantiera esterna emette un bip.

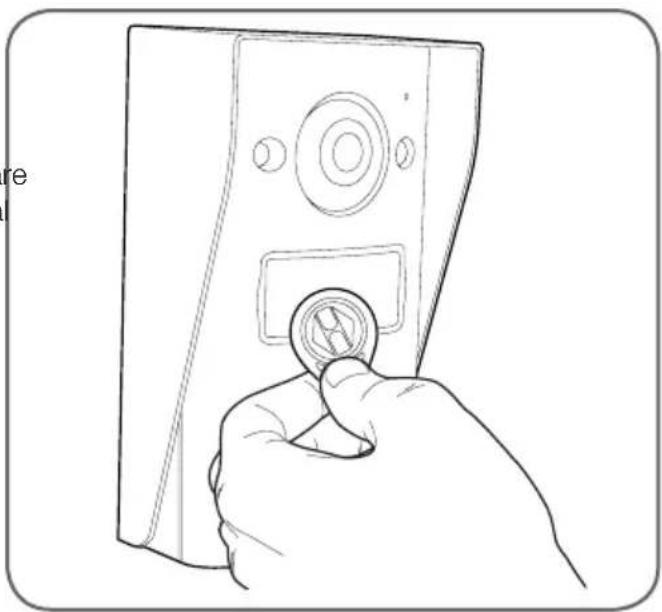

- Passare il badge di accesso da abbinare davanti al portaetichette. La pulsantiera esterna emette un bip prolungato, seguito da 2 bip brevi. Il badge è abbinato.

- Se necessario, per associare più badge di accesso è possibile passarli uno dopo l'altro senza ripetere da capo tutta l'operazione. La pulsantiera esterna può memorizzare fino a un massimo di 50 badge di accesso, codice 512276.

5.3 - ELIMINAZIONE DI UN BADGE DI ACCESSO

- Per cancellare un badge di accesso, passare uno dei badge di configurazione davanti al portaetichette della pulsantiera esterna mentre il display del videocitofono è spento. La pulsantiera esterna emette 3 bip consecutivi.

- Premere il pulsante di chiamata entro 10s. La pulsantiera esterna emette un bip.

C - INSTALLAZIONE

• Passare nuovamente il badge di configurazione davanti al portaetichette. La pulsantiera esterna emette 4 bip consecutivi.

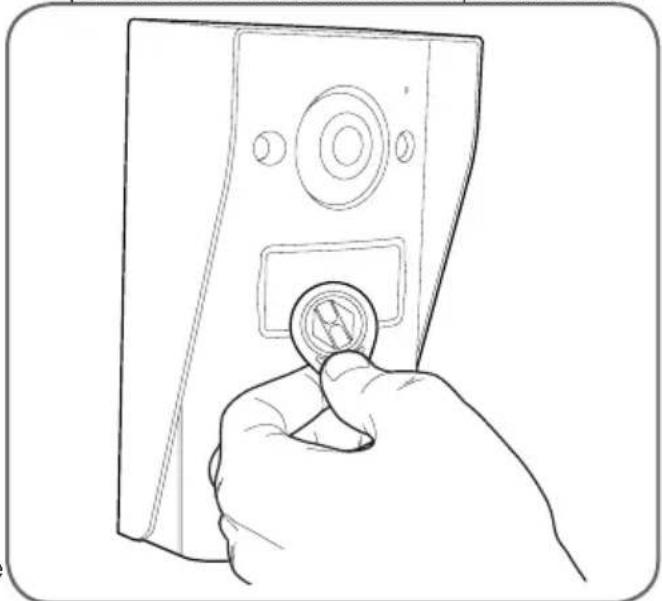

  • Passare il badge di accesso da eliminare davanti al portaetichette. La pulsantiera esterna emette un bip breve. Il badge è cancellato dalla memoria della pulsantiera e non azionerà più il cancello o la bocchetta elettrica a e collegati.

- Se necessario, per eliminare più badge di accesso, è possibile passarli uno dopo l'altro senza ripetere da capo tutta l'operazione.

5.4 - ELIMINAZIONE DI TUTTI | BADGE NOTI

- Per eliminare tutti i badge di accesso (ad esempio in caso di furto o smarrimento), a display del videocitofono spento, tenere

premuto il pulsate di chiamata della pulsantiera esterna fino a quando non emetterà un segnale acustico (circa 3s).

• Passare uno dei badge di configurazione davanti al portaetichette della pulsantiera esterna. La pulsantiera esterna emette 3 bi consecutivi.
- Tenere nuovamente premuto il pulsante di chiamata fino a quando la pulsantiera non emetterà un bip prolungato. Tutti i badge accesso noti sono cancellati dalla memoria della pulsantiera esterna.

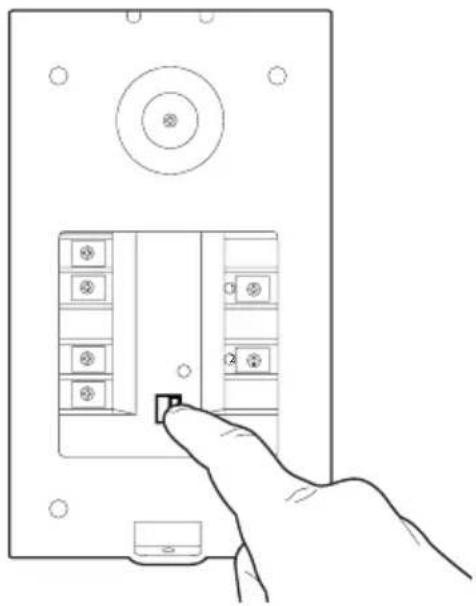

5.5 - SELEZIONE DELL'EFFETTO GENERATO DAL PASSAGGIO DEL BADGE DI ACCESSO

- Il selettore sul retro della pulsantiera esterr permette di scegliere se, quando si passa badge di accesso, si desidera azionare l'uscita bocchetta elettrica o quella motorizzazione cancello.

essa

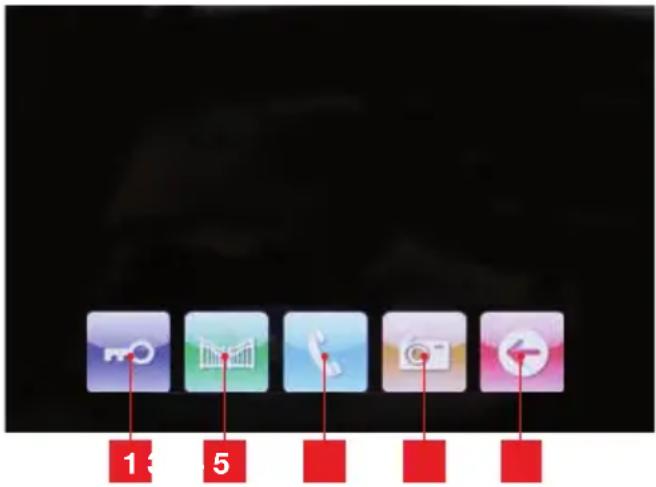

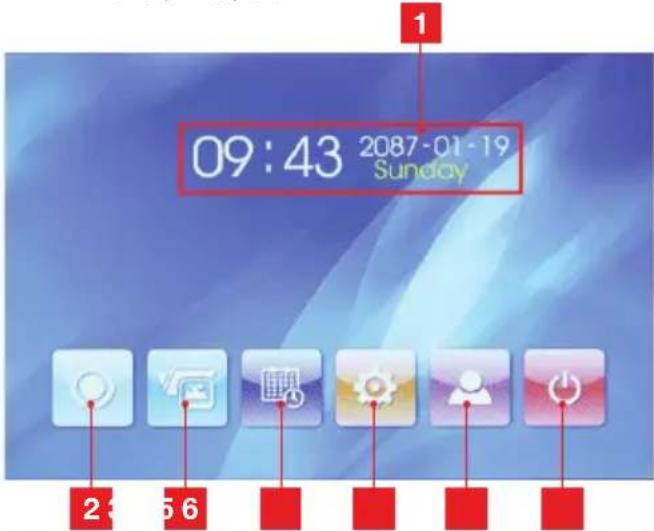

1 - IMPOSTAZIONI E FUNZIONI ACCESSIBILI DAL DISPLAY

- Toccare lo schermo del monitor per visualizzare il menu principale:

1	Data e ora correnti (utilizzate per datare le fotografie scattate dalla pulsantiera esterna)
2	Icona interfono*
3	Icona per l'accesso alle foto salvate. L'icona è evidenziata in giallo se sono presenti foto salvate non ancora consultate
4	Impostazione della data e dell'ora
5	Impostazione immagine e suoneria
6	Visualizzazione delle immagini riprese dalla pulsantiera esterna
7	Ritorno in stand-by

* utilizzabile solo se è presente un monitor aggiuntivo codice 512265, non incluso.

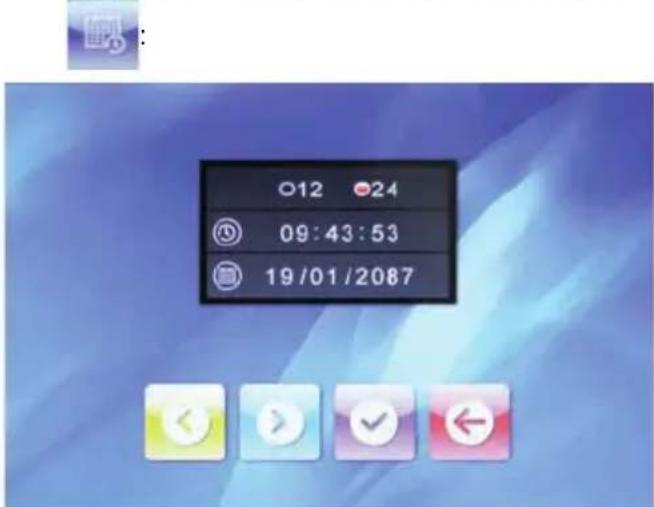

- A partire dalla schermata principale, toccare l'icona per l'impostazione della data e dell'ora

- Impostare uno dopo l'altro il formato dell'ora, l'ora e la data, toccando il valore da modificare sullo schermo e servendosi delle icone e per modificare il valore evidenziato. Toccare quindi l'icona per salvare le modifiche e infine l'icona per tornare alla schermata principale.

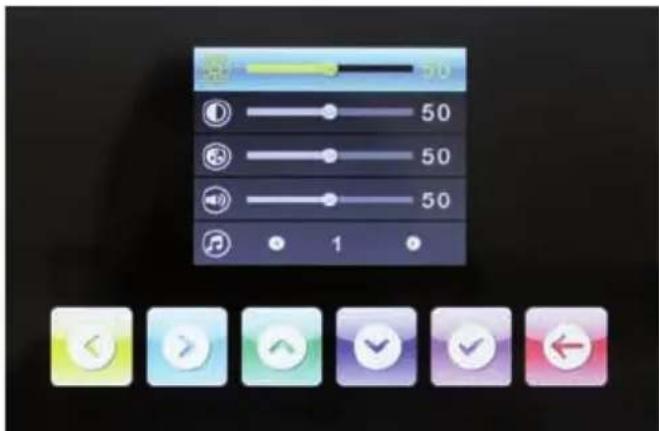

- A partire dalla schermata principale, toccare l'icona per la regolazione dell'immagine e della suoneria :

- Impostare uno dopo l'altro la luminosità dello schermo, il contrasto, il colore, il volume della suoneria e la suoneria stessa selezionando il valore da regolare con le icone 🎨 e 🚫, per poi modificare il valore evidenziato servendosi delle icone 🎨 e 🚫. Toccare quindi l'icona 🚫 per salvare le modifiche e infine l'icona ← per tornare alla schermata principale.

E - UTILIZZO

1 - COMUNICAZIONE

Premendo il pulsante di chiamata della pulsantiera esterna, la suoneria del monitor e della pulsantiera esterna si attivano, viene scattata una foto e schermo si accende:

1	Aprire la bocchetta elettrica collegata alla pulsantiera esterna
2	Aprire il cancello collegato alla pulsantiera esterna
3	Rispondere per iniziare a parlare con chi ha suonato
4	Scattare un'altra foto e salvarla nella memoria del videocitofono (una prima foto viene scattata automaticamente non appena si preme il pulsante di chiamata della pulsantiera esterna)
5	Mettere fine alla conversazione

2 - USO DELLA FUNZIONE MEMORIA IMMAgINI

Quando il pulsante di chiamata della pulsantiera esterna viene premuto, il sistema scatta automaticamente una fotografia Per permettere di sapere chi ha suonato anche mentre si era assenti, sulle foto sono riportate la data e l'ora in cui sono state scattate.

A partire dalla schermata principale, per accedere alle foto salvate, toccare l'icona (l'icona diventa gialla e lampeggia se sono presenti delle foto salvate, ma non ancora visualizzate):

1	Lista delle fotografie salvate. Ogni foto è denominata come segue: Anno – Mese – Giorno – Ora – Minuto – Secondo
2	Anteprima della foto
3	Visualizzazione a schermo intero della fotografia selezionata
4	Foto precedente
5	Foto successiva
6	Eliminazione della foto attualmente selezionataATTENZIONE: l'operazione è irreversibile
7	Eliminazione di tutte le foto salvateATTENZIONE: l'operazione è irreversibile
8	Tornare al menu principale

3 - APERTURA DELL'ACCESSO TRAMITE BADgE DI ACCESSO

Passando uno dei badge di accesso davanti al portaetichette della pulsantiera esterna si aziona l'apertura del cancello o della bocchetta elettrica collegata.

Problema Possibili cause Soluzioni
Il supporto intelligente segnala un errore (luce rossa) quando lo schermo è acceso.	Ciò è del tutto normale	La diagnostica fornita dal supporto intelligente è valida solo quando lo schermo è scollegato.
Il monitor non si accende	L'alimentatore non è collegato alla rete elettrica / il monitor non è correttamente inserito nel supporto intelligente.	Verificare che i cavi di alimentazione siano tutti correttamente collegati.
Nessuna immagine sul monitor (schermo blu o bianco).	La pulsantiera esterna e il supporto intelligente non sono collegati correttamente.	Rimuovere lo schermo del supporto intelligente e consultare la diagnostica. Controllare i collegamenti.
	La sezione dei conduttori utilizzati non è adatta alla distanza che separa monitor e pulsantiera esterna	Controllare la sezione dei cavi in funzione della distanza come indicato da questo manuale.
L'immagine è sfocata.	La sezione dei conduttori utilizzati non è adatta alla distanza che separa monitor e pulsantiera esterna.	Controllare la sezione dei cavi in funzione della distanza come indicato da questo manuale.
	I cavi che collegano pulsantiera esterna e monitor passano in prossimità dei cavi di alimentazione a 230 V	Se possibile, utilizzare una guaina specifica per i cavi che collegano monitor e pulsantiera esterna.
Rumore di fondo presente con comunicazione audio attiva.	La sezione dei conduttori utilizzati non è adatta alla distanza che separa monitor e pulsantiera esterna.	Controllare la sezione dei cavi in funzione della distanza come indicato da questo manuale.
	I cavi che collegano pulsantiera esterna e monitor passano in prossimità dei cavi di alimentazione a 230 V	Se possibile, utilizzare una guaina specifica per i cavi che collegano monitor e pulsantiera esterna.
Il comando di apertura non apre la porta.	La sezione dei conduttori utilizzati non è adatta.	Controllare la sezione dei cavi come indicato da questo manuale.
	La pulsantiera esterna e la serratura non sono collegate correttamente.	Controllare i collegamenti tra la pulsantiera esterna e la serratura elettrica.
	Il modello di serratura elettrica utilizzato non è adatto.	Verificare la compatibilità della serratura con le specifiche di questo manuale.
Il comando del cancello non attiva l'automatismo.	La sezione dei conduttori utilizzati non è adatta.	Controllare la sezione dei cavi come indicato da questo manuale.
	La pulsantiera estera e l'automatismo del cancello non sono collegati correttamente.	Controllare i collegamenti e l'ingresso da utilizzare per l'automatismo del cancello automatico conformemente a quanto riportato dal suo manuale d'uso.
Durante la comunicazione con il visitatore, il suono del monitor è debole o distorto.	Il microfono della pulsantiera esterna è ostruito.	Assicurarsi che il microfono della pulsantiera esterna non sia ostruito (sporcizia, insetti ...)

G - NOTE TECNICHE E LEGALI

1 - CARATTERISTICHE GENERALI

Monitor
Suonerie	Numero 10 suonerie a scelta
Schermo	Dimensioni Diagonale 7"	(17,78 cm), 16/9
	Risoluzione 800 x 480
Capacità di memorizzazione immagini	100 foto
Tensione di alimentazione	15 V DC 1 A erogati dal supporto intelligente
Consumo	da 45 a 580 mA
Temperatura e tasso umidità di utilizzo	da -10°C a 50°C a 85% RH max

Supporto intelligente
Tensione di alimentazione	15 V dc 1 A
Temperatura e tasso umidità di utilizzo	da -10°C a 50°C a 85% RH max

Pulsantiera esterna
Tipo di sensore	1⁄4" CMOS
Angolo di campo	70° orientamento regolabile
Luminosità minima	0 lux
Portata visione notturna	da 0,5 a 1m
Temperatura e tasso umidità di utilizzo	da -10°C a 50°C a 85% RH max

G - NOTE TECNICHE E LEGALI

2 - gARANZIA

• Il presente prodotto è coperto da una garanzia pezzi e manodopera di 3 anni a partire data di acquisto. Per far valere la garan necessario conservare la prova di acquisto.
• La garanzia non copre eventuali danni dovuti a negligenza, urti o incidenti.
• I componenti del prodotto non devono essere aperti o riparati da persone esterne alla società AVIDSEN.
• Eventuali interventi di riparazione autonomi dell'apparecchio invalidano la garanzia.

3 - ASSISTENZA E CONSIgLI

• Nonostante tutta la cura con la quale abbiamo progettato i nostri prodotti e realizzato il presente manuale, qualora l'utente incontri difficoltà nell'installare il prodotto o abbia dei dubbi è invitato a contattare i nostri specialisti, che saranno sempre a sua completa disposizione per rispondere a tutte le sue domande.
• In caso di malfunzionamento del prodotto durante l'installazione o pochi giorni dopo la stessa si invita a contattare il servizio clienti rimanendo in prossimità del prodotto in modo da consentire ai nostri tecnici di diagnosticare subito l'origine del problema, con molta probabilità dovuto a errato settaggio o installazione non conforme. Se invece il problema dovesse derivare dal prodotto stesso il tecnico fornirà all'utente un apposito numero di pratica per poter effettuare un reso in negozio. In mancanza di tale numero pratica il rivenditore potrà rifiutarsi di sostituire il prodotto difettoso.

I tecnici del servizio assistenza sono disponibili al numero:

Assistenza clienti: dalla + 39 02 97 27 15 98

Dal lunedì al venerdì dalle 9:00 alle 13:00 e dalle 14:00 alle 18:00.

4 - RESO DEL PRODOTTO - SERVIZIO POST VENDITA

Nonostante tutta la cura con la quale abbiamo progettato e realizzato il prodotto acquistato, qualora fosse necessario rinviarlo al produttore tramite il servizio post vendita per permetterne la riparazione, sarà possibile consultare lo stato di avanzamento dell'intervento collegandosi al seguente sito Internet: http://sav.avidsen.com

i Avidsen si impegna a disporre di uno stock di pezzi di ricambio per questo prodotto durante il periodo di garanzia contrattuale.

5 - DICHIARAZIONE DI CONFORMITÀ CE

Alla direttiva RED

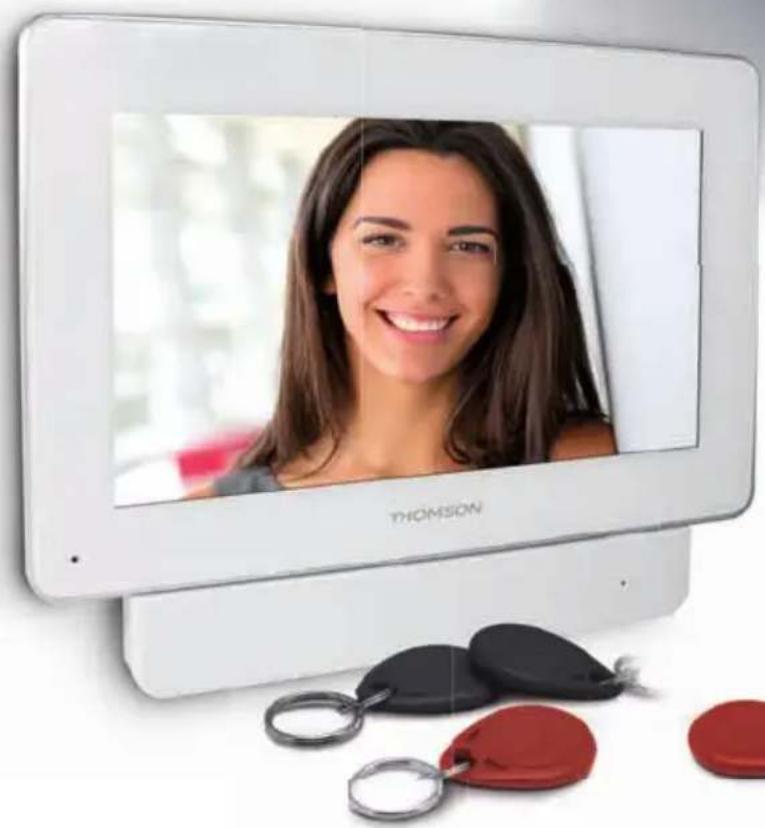

diAVIDSEN dichiara che il dispositivo seguente: Videocitofono smartbracket slim 7" codice 512262 È conforme alla direttiva 2014/53/UE e che tale il conformità è stata valutata in ottemperanza delle seguenti norme vigenti: EN 60950-1 :2006+A11 :2009+A1 :2010+A12 :2011+A2 :2013 dN301489-1V1.9.2 EN301489-3V1.6.1 EN300330-2V1.6.1

Chambray les Tours 05/10/2016

Alexandre Chaverot, Presidente

Tutti prodotti della gamma Thomson sono disponibili su

THOMSON è un marchio di proprietà di TECHNICOLOR S.A. concesso in licenza a:

Avidsen France S.A.S - 32, rue Augustin Fresnel

37170 Chambray les Tours - Francia
